Laden Sie die Anleitung für Ihr Wandsteckdose kostenlos im PDF-Format! Finden Sie Ihr Handbuch 8300-0-0213 - Busch-Jaeger und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. 8300-0-0213 von der Marke Busch-Jaeger.
BEDIENUNGSANLEITUNG 8300-0-0213 Busch-Jaeger
Busch-Welcome® Systemhandbuch
Busch-Welcome® Systemhandbuch

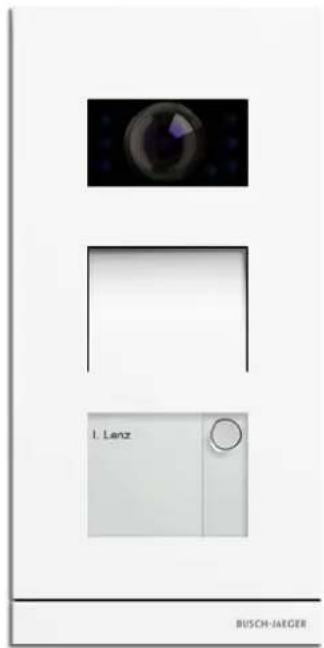

Oberfläche Busch-Welcome® Außenstation Video Gehäuse UP Gehäuse APBusch-Welcome® Außenstation Audio
| 1-fach 2-fach | 3-fach | Gr. 1/2 | Gr. 1/2 | |||||
 |  |  |  |  | ||||
| EdelstahlWeiß | 83101/1-66083101/1-664 | 83101/2-66083101/2-664 | 83101/3-66083101/3-664 | 83401 U-68183401 U-689 | 83401 AP-68183401 AP-689 | |||
| 4-fach 6-fach | 1-fach | 2-fach | 3-fach | Gr. 1/3 | Gr. 1/3 | |||
| EdelstahlWeiß | 83102/4-66083102/4-664 | 83102/6-66083102/6-664 | 83121/1-66083121/1-664 | 83121/2-66083121/2-664 | 83121/3-66083121/3-664 | 83402 U-68183402 U-689 | 83402 AP-68183402 AP-689 | |
| 4-fach | 6-fach | Gr. 1/4 | Gr. 1/4 | |||||
| EdelstahlWeiß | 83122/4-66083122/4-664 | 83122/6-66083122/6-664 | 83403 U-68183403 U-689 | 83403 AP-68183403 AP-689 | ||||
| 10-fach | 15-fach | 8-fach | 12-fach | Gr. 2/3 | Gr. 2/3 | |||
| EdelstahlWeiß | 83105/10-66083105/10-664 | 83105/15-66083105/15-664 | 83124/8-66083124/8-664 | 83124/12-66083124/12-664 | 83124/8-68183124/8-689 | 83124/8-68183124/8-689 | ||
Einbaumodule für die Integration in bauseitige Türstationen/ Briefkastenanlage bis 99 Wohneinheiten
| Busch-Welcome® Außenstation VideoBusch-Welcome® Außenstation Audio | |
| Kameramodul | |
 | |
| 83501-101 | |
| Einbau-Audiomodul | Einbau-Audiomodul |
 |  |
| 83110Anlagen bis 8 WE | 83110Anlagen bis 8 WE |
| Einbau-Tastenerweiterung | Einbau-Tastenerweiterung |
 |  |
| 83111für je 12 weitere WE | 83111für je 12 weitere WE |
83111
Innenstation Audio mit HörerSystemzentrale und Steuergeräte
Systemzentrale
83300
Versorgt 65 Verbrauchseinheiten
Zusatzspannungsversorgung
83310
Versorgt weitere 45 Verbrauchseinheiten
Klingeltransformator
83315
Versorgung der Türöffner für die Türen 2-4
Schaltaktor Tür/ Licht
83330
Ansteuerung eines Türöffners oder der Beleuchtung – je Türstation 2-4 erforderlich
Videoverteiler Außen
83325/2
Anbindung einer zusätzlichen
Videoaußenstation an den
Außenbus
Videoverteiler Innen
83320/2
83320/2 U
Zur Vorteilung der Videosignale der Innenbuslinien
studioweiß matt
83205 AP-624
alusilber
83205 AP-683
anthrazit matt
83205 AP-681
Innenstation Audio
studioweiß matt alusilber anthrazit matt
83210 AP-624 83210 AP-683 83210 AP-681
Innenstation Audio mit Display
studioweiß matt
83200 U
83260-84
1722-184K
83200 U
83260-84
1722-184K
anthrazit matt
83200 U
83260-84
1722-184K
Busch-WelcomePanel®
83220 AP-624 83220 AP-683 83220 AP-681

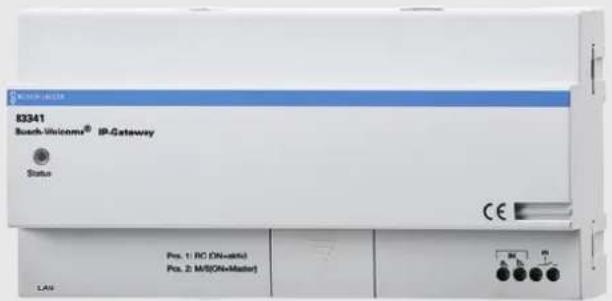

IP-Gateway
Anbindung von bis zu vier weiteren Teilnehmern, wie Busch-ComfortPanel, Smartphone oder Tablet-PC, an das Busch-Welcome® System
Schaltaktor UP 83335 U (Nebensignal und Lichtschaltfunktionen)
Inhalt
01 Leistungsmerkmale
02 Planung und Installation
03 Anschlussbeispiele
04 Inbetriebnahme
05 Tipps & Tricks, Fehlersuche

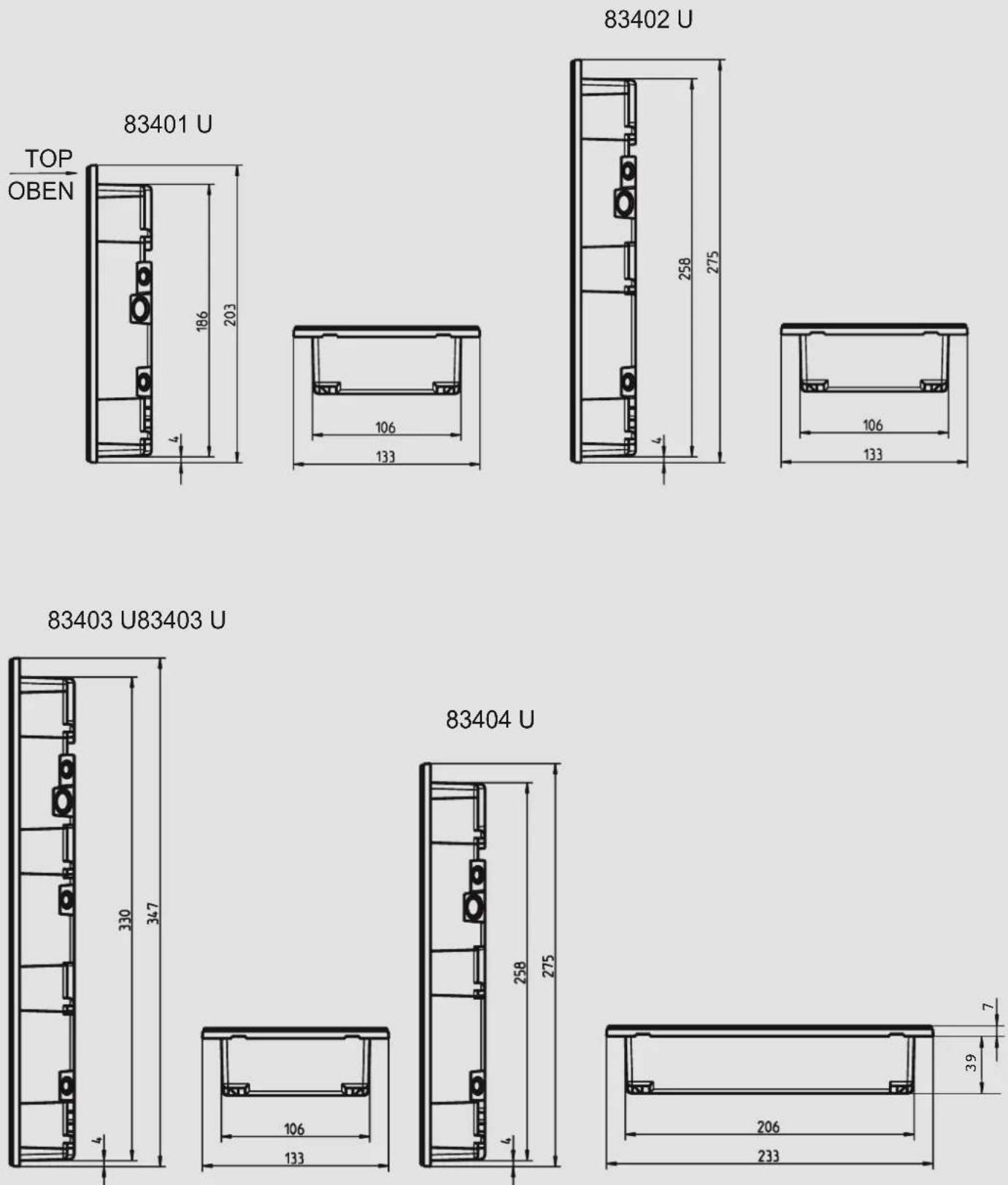

06 Maßzeichnungen UP-Gehäuse und Einbaumodule
07 Sortimentsübersicht
01 Leistungsmerkmale
Vorher im Vorteil. Durch die Planungshilfen für Busch-Welcome®
Anlagen. So werden selbst komplexe Projekte schnell überschaubar.
Und sind später leicht umzusetzen.

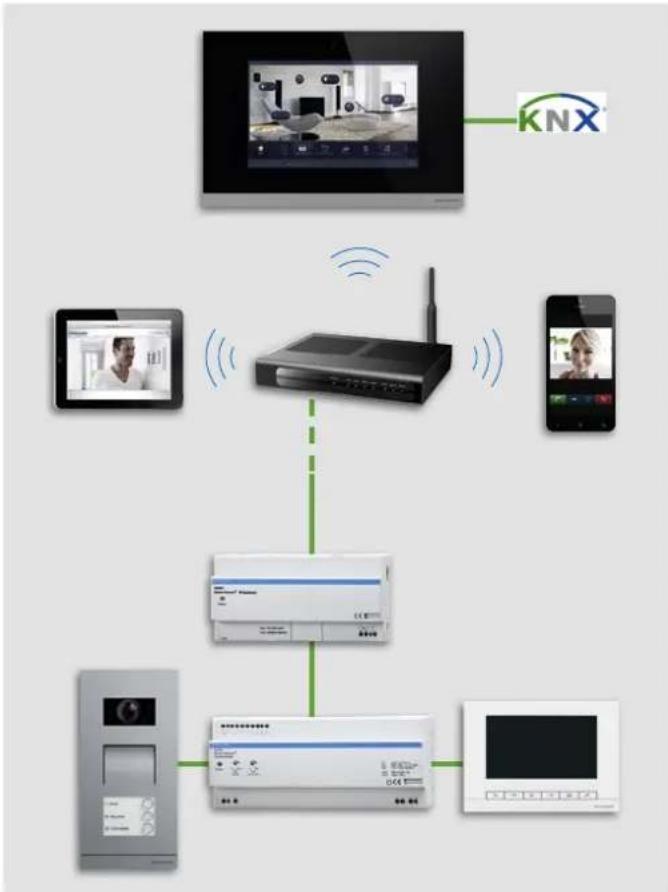

Die Busch-Welcome® Türkommunikation kann als reines 2-Draht-Bus-System im Neubau sowie zur Modernisierung vorhandener Anlagen eingesetzt werden. In der Regel können vorhandene Leitungen weiterverwendet werden. Die durchgängig verwendete 2-Draht-Bus-Technologie ermöglicht das Aufrüsten einer reinen Klingelanlage auf eine Video-Anlage mit Außenkamera.
Eine Busch-Welcome® Anlage kann als reine Audio-Anlage ausgeführt sein. Über diese führen Besucher und Bewohner Gespräche zwischen Außenstation und Innenstation. Oder es handelt sich um eine Video-Anlage. So ist das Kamerabild der Busch-Welcome® Außenstation Video auf dem Busch-WelcomePanel® sichtbar. Die Installation von Video und Audio in derselben Anlage ist möglich. Ebenso ist der nachträgliche Austausch von Audiogeräten gegen Videogeräte und umgekehrt möglich.
Eine Busch-Welcome® Anlage setzt sich aus folgenden Geräten zusammen:
» eine oder mehrere Außenstationen
» eine oder mehrere Innenstationen
» die Systemzentrale
» sowie gegebenenfalls weitere Systemgeräte
Alle Geräte sind über den Busch-Welcome® 2-Draht-Bus miteinander verbunden.
Leistungsmerkmale:
An einer Anlage können bis zu 99 Wohnungen jeweils eine eigene Klingel an der Außenstation haben.
Folgende Varianten stehen zur Verfügung:
» Busch-Welcome® Außenstation Audio bis 15 WE für AP-, UP- und Hohlwandmontage
» Busch-Welcome® Außenstation Video bis 12 WE für AP-, UP und Hohlwandmontage
» Einbaulösungen für bauseitige Türstationen, Briefkastenanlagen und Kommunikationssäulen bis 99 WE, sowohl für Audio- als auch Videoanwendungen
In jeder Wohnung können bis zu vier Geräte (Innenstationen, IP-Gateways oder Schaltaktoren UP) parallel betrieben werden. Ein Mischbetrieb von Audio- und Video-Innengeräten ist möglich.
In einer Busch-Welcome ^® Anlage können bis zu vier verschiedene Eingänge mit Außenstationen ausgestattet werden.
02 Planung und Installation
Systemzentrale und Zusatzspannungsversorgung
Die Systemzentrale versorgt die anderen Busteilnehmer mit Spannung und steuert die Kommunikation auf dem 2-Draht-Bus. Ausgehend von der Systemzentrale teilt sich der 2-Draht-Bus in drei Buslinien auf – den Außenbus-sowie die beiden Innenbuslinien.
Eine Systemzentrale stellt der Busch-Welcome® Anlage 65 Verbrauchseinheiten bereit. Mit ihnen werden die angeschlossenen Geräte versorgt.
Die Busch-Welcome ^® Systemzentrale bietet ferner Anschlussmöglichkeiten für einen Türöffner und eine Fluroder Wegebeleuchtung. Die Schaltzeiten können am Gerät eingestellt werden.
Zusatzspannungsversorgungen
An beliebiger Stelle an den Innenbuslinien können Zusatzspannungsversorgungen angeschlossen werden. Sie dienen dem Anschluss von Innenstationen. Eine Zusatzspannungsversorgung stellt 45 Verbrauchseinheiten bereit. Weder sie noch die daran angeschlossenen Geräte belasten die Systemzentrale. Die Verwendung von Zusatzspannungsversorgungen erhöht die Anzahl der Geräte in
einer Anlage. Die maximalen Signalreichweiten – von der Systemzentrale aus gemessen – erhöhen sich nicht. Die Innenstationen können an jeden der vier Ausgänge der Zusatzspannungsversorgung angeschlossen werden. Eine gleichmäßige Aufteilung auf die Ausgänge wird empfohlen.
In Videoanlagen oder gemischten Audio- und Videoanlagen kann die Zusatzspannungsversorgung die Funktion eines 4-fach Videoverteilers übernehmen. An die mit OUT 1 bis 4 bezeichneten Klemmenpaare a1/b1 kann, bei sternförmiger Verkabelung, jeweils ein Busch-WelcomePanel® oder ein IP-Gateway angeschlossen werden.
Hinweis: Einfamilienhäuser mit einer Türstation und bis zu vier Innengeräten können ohne weitere Berechnung an der Systemzentrale betrieben werden. Bei größeren Installationen muss die Summe der Verbrauchseinheiten anhand der nachfolgenden Tabelle berechnet werden. Als Innengeräte zählen Audio- oder Video-Innenstation, IP-Gateways und Schaltaktoren UP für die Ansteuerung bauseitiger Läutewerke.
Hinweis: Die Tabelle gilt nur für Wohnungen mit ein bis zwei parallelen Innengeräten.
Bestimmung des Installationsumfangs
- Schreiben Sie die Stückzahl für jedes in der Anlage befindliche Gerät in die Spalte # der Tabelle
- Multiplizieren Sie die Stückzahl # mit dem Verbrauchswert V
- Summieren Sie die Ergebnisse aller Verbraucher
-
Summieren Sie die Ergebnisse aller Versorger
-
Ist das Ergebnis aus Summe Versorger – Summe Verbraucher negativ, fehlen Ihnen Zusatzspannungsversorgungen
- Planen Sie weitere Zusatzversorgungen ein, bis das Ergebnis positiv ist!
- Jedes Audiogerät im Parallelbetrieb wird als 2 Geräte gezählt
Verbrauchsberechnung einer Busch-Welcome® Anlage
Geräte V # Produkt
| Innenstationen | ||
| Busch-Welcome® Innenstation Audio 1 | ||
| Busch-Welcome® Innenstation Audio mit Hörer 1 | ||
| Busch-Welcome® Innenstation Audio mit Display 2 | ||
| Busch-WelcomePanel® 11 | ||
| IP-Gateway 11 | ||
| Busch-Welcome® Schaltaktoren Unterputz 1 | ||
| Außenstationen Video | ||
| Busch-Welcome® Außenstation Video, 1-fach, 2-fach, 3-fach | 8 | |
| Busch-Welcome® Außenstation Video, 4-fach, 6-fach 10 | ||
| Busch-Welcome® Außenstation Video, 8-fach, 12-fach 13 | ||
| Außenstationen Audio | ||
| Busch-Welcome® Außenstation Audio, 1-fach, 2-fach, 3-fach | 5 | |
| Busch-Welcome® Außenstation Audio, 4-fach, 6-fach 6 | ||
| Busch-Welcome® Außenstation Audio, 10-fach, 15-fach | 11 | |
| Einbaumodule | ||
| Einbau-Audiomodul | 2 | |
| Einbau-Tastenerweiterung | 1 | |
| Kamoramodul | 4 | |
| Systemgeräte | ||
| Busch-Welcome® Schaltaktoren Tür/Licht | 2 | |
| Busch-Welcome® Schaltaktoren Unterputz 1 | ||
| Summe Verbraucher | ||
| Zusatzspannungsversorgung | 45 | |
| Systemzentrale | 65 | 65 |
| Summe Versorger | ||
| Summe der Versorger | Summe Verbraucher | Endergebnis |
Kabeltypen und Signalreichweiten
Es werden folgende Kabeltypen mit einem Durchmesser von 0,8 mm empfohlen:
» Fernmeldeleitungen J-Y(St)-Y
» Klingelleitungen YR
» Fernmeldeleitungen für außen A-2Y(L)2Y

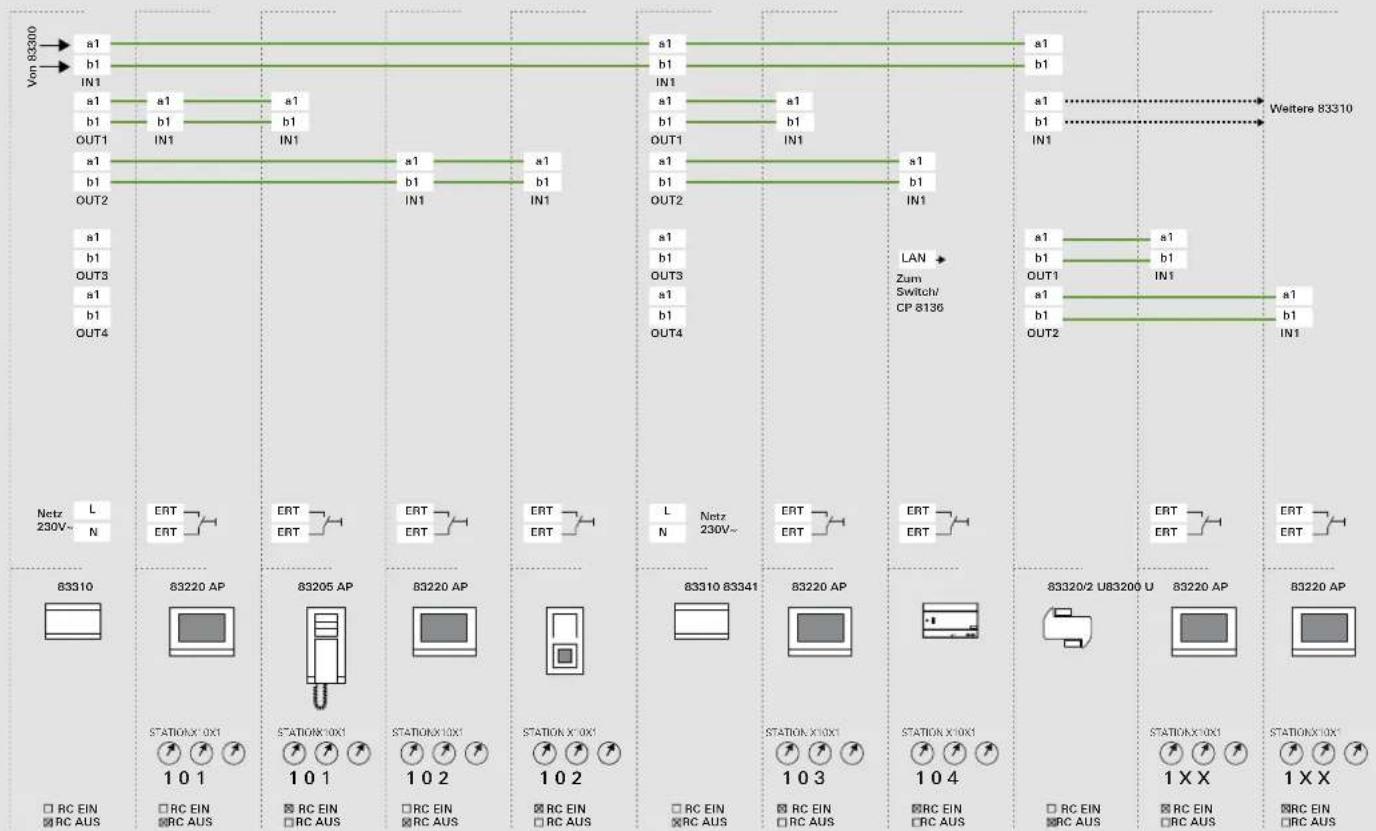

Die Signalreichweiten für die Buslinien
Die Kabellänge von der Systemzentrale zur am weitesten entfernten Innenstation oder Außenstation darf folgende Werte nicht überschreiten:
| Buslinie | AngeschlosseneInnen- bzw.Außenstationen Signalreichweite |
| Außenbus Audio 300 m | |
| Außenbus Audio/Video 100 m* | |
| Innenbuslinie 1 Audio 300 m | |
| Innenbuslinie 1 Audio/Video 100 m | |
| Innenbuslinie 2 Audio 300 m | |
| Innenbuslinie 2 Audio/Video 100 m | |
* Bei Anschluss von nur einer Busch-Welcome® Außenstation Video an die Außenbuslinie beträgt die Signalreichweite 150 m.
Hinweis: Die beiden getrennten Innenbuslinien 1 und 2 erlauben den Aufbau einer reinen Audio-Linie mit 300 m Signalreichweite und einer Audio-Video-Linie mit 100 m Signalreichweite.
Maximale Geräteanzahl pro Innenbuslinie
Die maximale Geräteanzahl pro Innenbuslinie muss beachtet werden. Sie ist abhängig von der Stromaufnahme der angeschlossenen Innenstationen:
| Angeschlossener Gerätetyp | Maximale Anzahl an Innenstationen | Maximale Kabellänge zwischen Spannungsversorgung und der am weitesten entfernten Innenstation |
| Busch-Welcome®Innenstation Audio mit und ohne Hörer | 30 Geräte | 300 m |
| Busch-Welcome®Innenstation Audio mit Display | 30 Geräte 100 m* | |
| Busch-Welcome®Innenstation Audio mit Display | 6 Geräte | 200 m* |
| Busch-Welcome®Innenstation Audio mit Display | 4 Geräte | 300 m |
| Busch-Welcome®IP-Gateway für Busch-ComfortPanel® | 4 Geräte | 100 m |
Busch-WelcomePanel® 4 Geräte 100 m
* Die im Vergleich zur Signalreichweite verkürzte Kabellänge bei der Busch-Welcome® Innenstation Audio mit Display ergibt sich aus der erhöhten Stromaufnahme im Vergleich zur Busch-Welcome® Innenstation Audio mit Hörer. Bei Überschreiten der maximalen Anzahl der Geräte an der Systemzentrale muss eine Zusatzspannungsversorgung eingesetzt werden. Für jeden der vier Ausgänge der Zusatzspannungsversorgung gelten wiederum die in der Tabelle angegebenen Geräteanzahlen und Kabellängenbegrenzungen.
Hinweis: Die angegebene maximale Kabellänge gilt für Kabel mit 0,8 mm Durchmesser. Bei 0,6 mm Durchmesser halbiert sich die Kabellänge.
Anschluss am Innen- und Außenbus der Systemzentrale
Die Kommunikation wird bei einer Busch-Welcome® Anlage über den Türruf von Außen nach Innen aufgebaut.
Der Außenbus wird daher an den Eingang IN Klemmen a2/b2 der Systemzentrale angeschlossen.
An die Ausgänge OUT 1 und OUT 2 Klemmen a1/b1 kann jeweils eine Innenbuslinie angeschlossen werden.

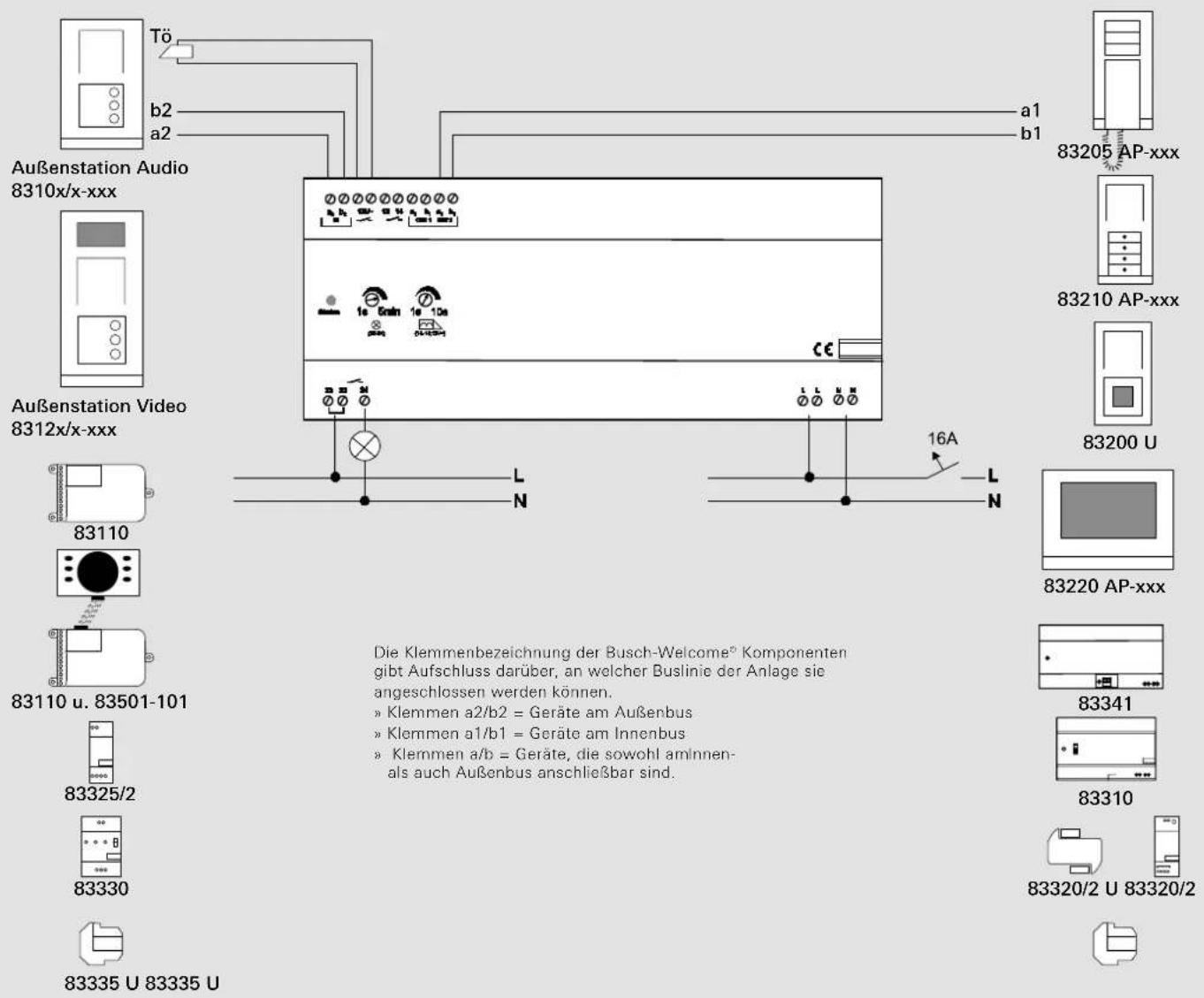

Außenbus Innenbus
» Alle Zweige des Leitungsnetzes sollten über ein angeschlossenes Busgerät (z. B. eine Innenstation, Außenstation oder ein Systemgerät) terminiert sein. Es dürfen also keine offenen Zweige vorhanden sein.
» Zum Vermeiden von Interferenzen sollte die Systemzentrale nicht in unmittelbarer Nähe zu Klingeltransformatoren oder anderen geschalteten Spannungsversorgungen montiert werden.
» Die Leitungen des Systembusses sollten nicht zusammen mit 230-V-Kabeln verlegt werden.
» Die Anschlussleitungen für Türöffner sollten nicht in demselben Kabel wie die Leitungen des 2-Draht-Busses verlegt werden. Als Türöffner sind hochohmige Türöffner 12 V AC mindestens 20 Ohm zu verwenden.
» Übergänge zwischen verschiedenen Kabeltypen sollten vermieden werden.
» In einem vier- oder mehradrigen Kabel sollte nur ein Adernpaar für den 2-Draht-Bus verwendet werden.
» Der beim Durchschleifen des 2-Draht-Busses an einem Gerät ankommende und abgehende Bus darf nicht im selben Kabel verlegt werden.
» Innen- und Außenbus dürfen nicht in einem Kabel geführt werden.
» Die Adernpaare verschiedener Innenbuslinien dürfen nicht im selben Kabel verlegt werden.
» Die Innenbuslinien dürfen nicht miteinander verbunden werden.
» In einer Busch-Welcome® Anlage ist für jede Wohnung ein Etagenruftaster zum Anschluss an eine Innenstation vorgesehen. Falls vorhanden, können zwei Adern des Kabels verwendet werden, in der auch der 2-Draht-Bus geführt wird. Die maximale Entfernung von der Innenstation zum Etagenruftaster darf 50 m betragen.

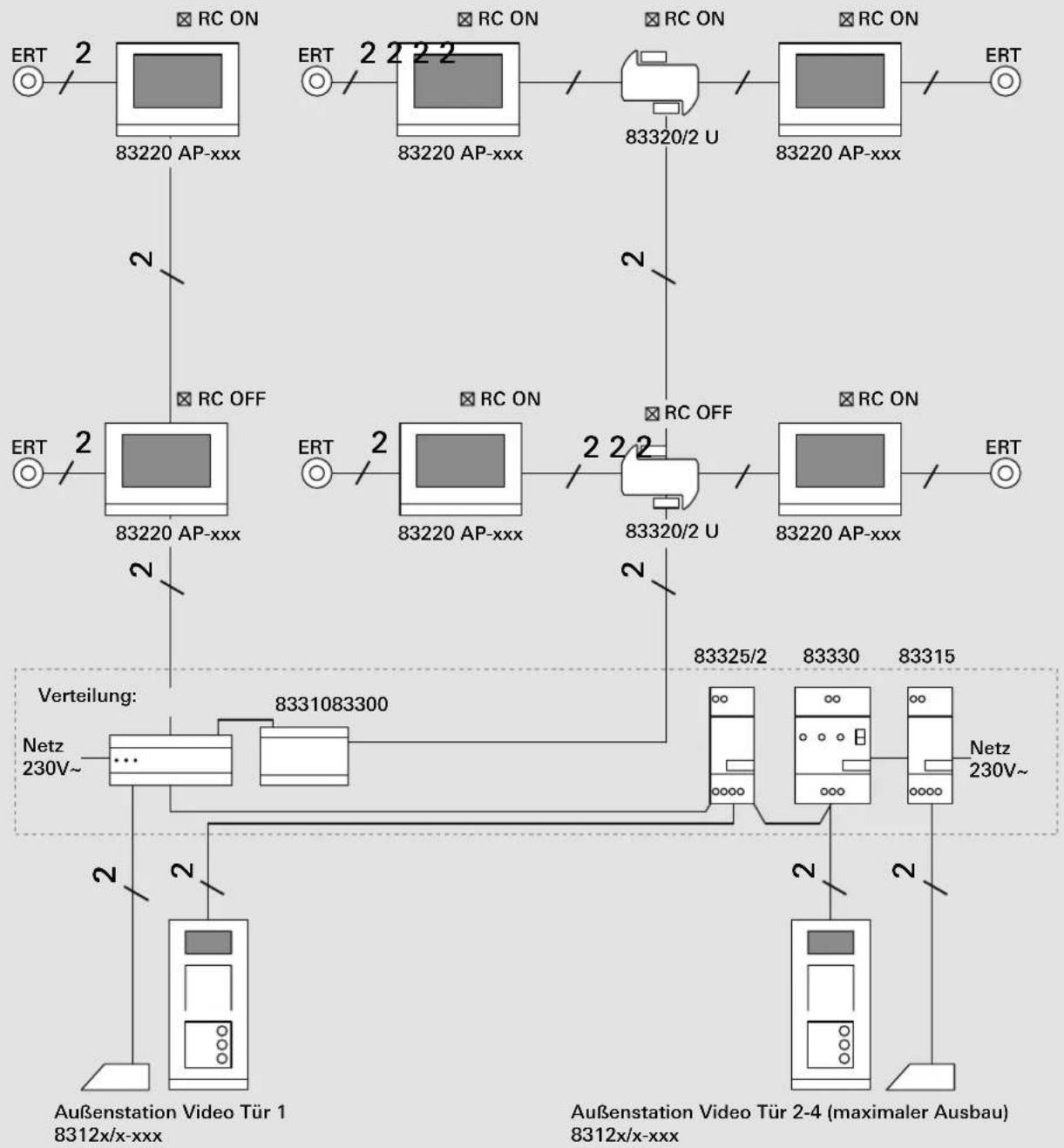

Topologie-Regeln für Busch-Welcome® Anlagen
Innenstationen, Außenstationen und Systemgeräte müssen nach den Topologie-Regeln für Busch-Welcome® Anlagen an die Systemzentrale angeschlossen werden.

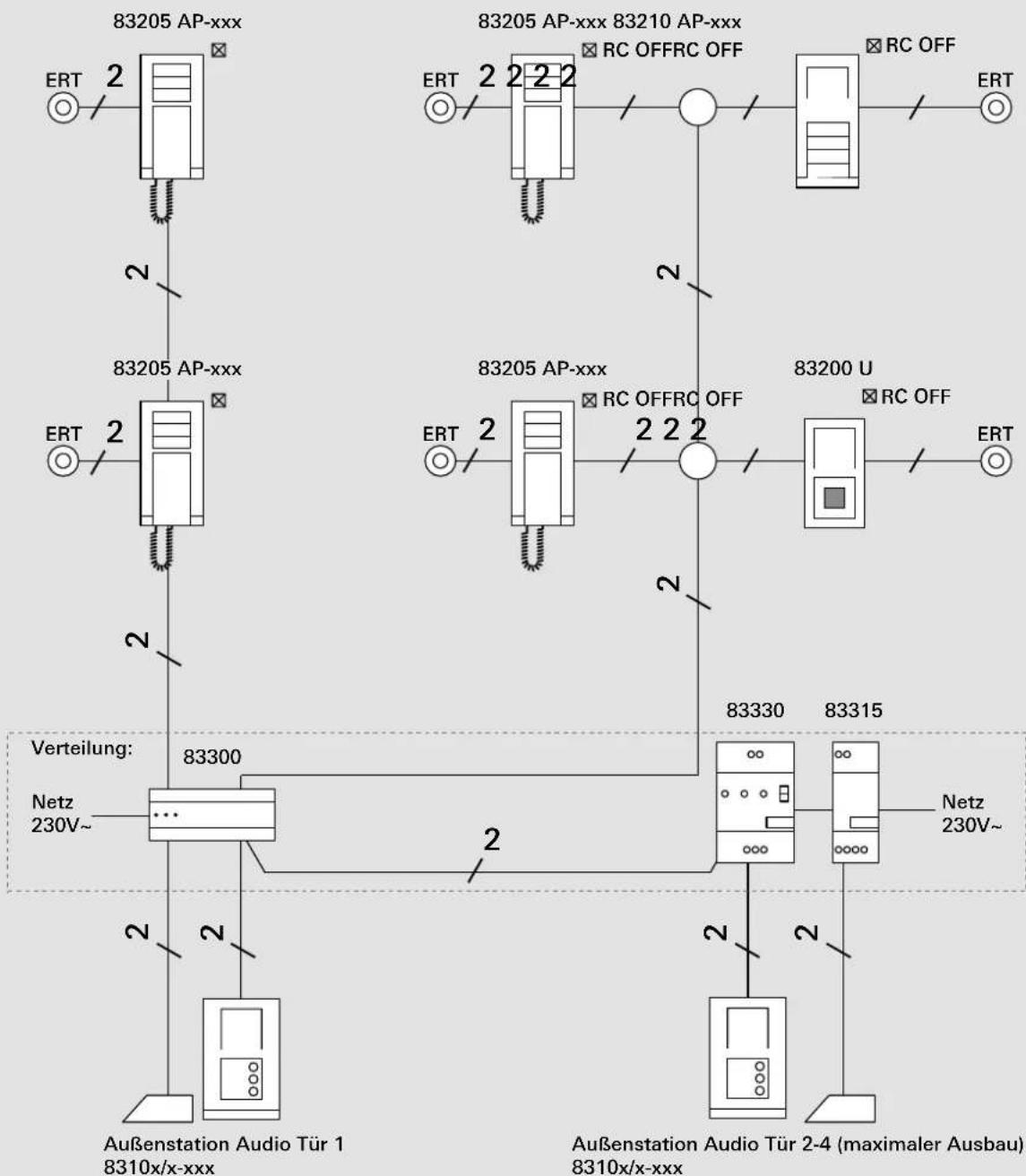

Topologie-Regeln für Audio-Anlagen
Zur Planung einer Busch-Welcome® Audio-Anlage, in der neben den Steuerinformationen lediglich ein Audiosignal auf dem 2-Draht-Bus übertragen wird.
Audio-Anlage: Anschluss von Geräten am Außenbus Folgende Geräte werden neben der Systemzentrale üblicherweise an den Außenbus einer Audio-Anlage angeschlossen:
»Busch-Welcome® Außenstation Audio
»Einbau Audiomodul/Tastenerweiterung
»Schaltaktor Tür/Licht
»Busch-Welcome® Schaltaktor UP
Es können bis zu vier Außenstationen in einer Busch-Welcome® Anlage betrieben werden. Die Türöffner- und Lichtschaltfunktion der Türstation 1 wird über die Systemzentrale realisiert. Für die Türstationen 2-4 kann jeweils ein Schaltaktor Tür/Licht für die Türöffnerfunktion und ein weiterer Schaltaktor Tür/Licht für eine Lichtschaltfunktion angeschlossen werden.
Der Anschluss erfolgt direkt am Außenbus. Bei zwei oder mehr Außenstationen ist eine sternförmige Verdrahtung zu wählen. Der Sternpunkt sollte sich möglichst nah an der Systemzentrale befinden.
Es ist unerheblich, ob der Außenbus von einer Außenstation Audio oder einem Schaltaktor terminiert wird.
Hinweis: Weder die Busch-Welcome® Außenstation Audio noch der Schaltaktor haben einen Schalter für den Abschlusswiderstand.

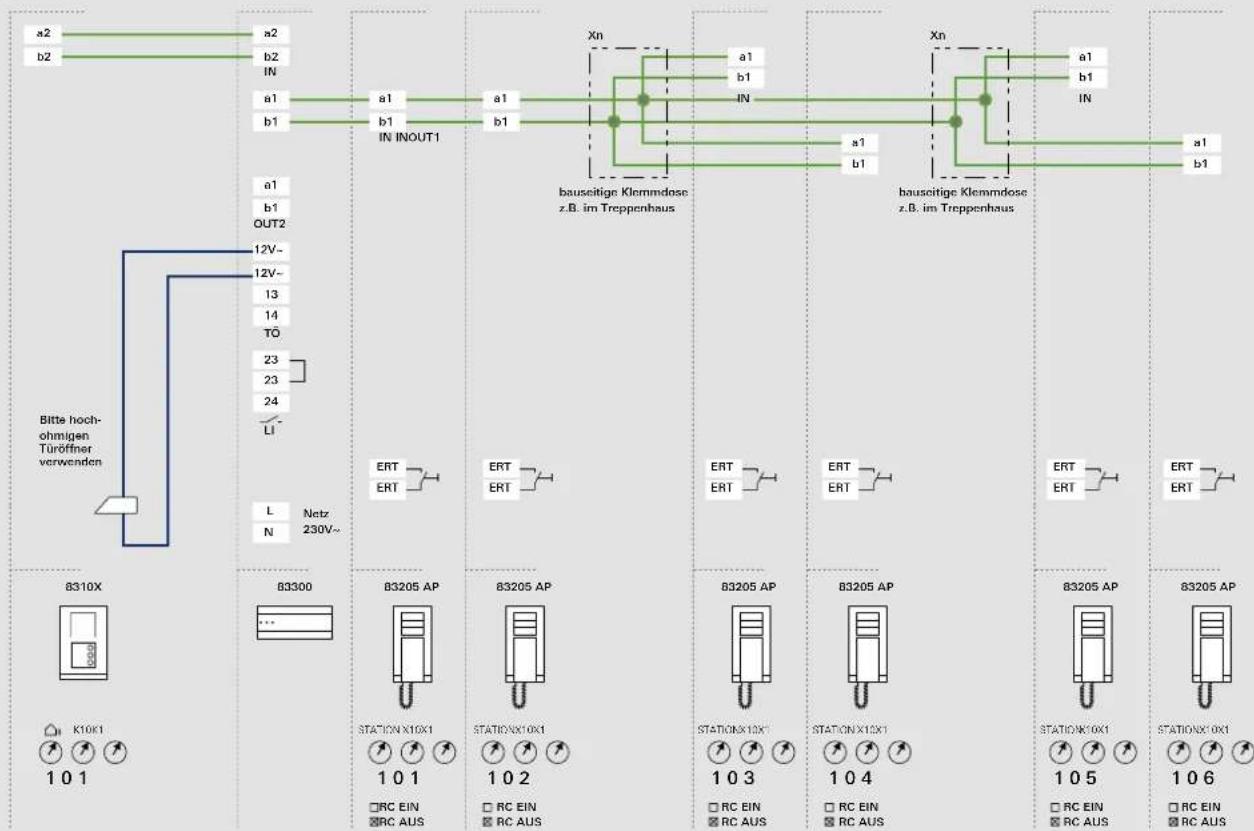

Audio-Anlage: Anschluss von Geräten am Innenbus An einer Innenbuslinie der Systemzentrale können folgende Geräte angeschlossen werden:
»Busch-Welcome® Innenstationen Audio
»Busch-Welcome® Schaltaktor UP
» Busch-Welcome® Zusatzspannungsversorgungen, in Anlagen, in denen mehr als 65 Verbrauchseinheiten angeschlossen werden.
Beim Verdrahten der Geräte gibt es zwei Möglichkeiten: Durchschleifen und Leitungsabzweigungen („Stichleitungen“). Beide Varianten können innerhalb einer Anlage kombiniert werden. Abb. 1
Audio-Anlage: Durchschleifen des Innenbusses Für eine durchgehende Buslinie wird beim Durchschleifen an jedem Gerät der ankommende und abgehende 2-Draht-Bus parallel angeschlossen. Am Ende der Buslinie muss ein Gerät angeschlossen sein, damit die Buslinie nicht „offen“ bleibt. In allen Geräten der Audio-Anlage sollte der Abschlusswiderstand nicht aktiviert werden. Der Schalter „RC“ steht jeweils auf „OFF“.
Audio-Anlage: Innenbus mit Stichleitungen Alternativ zum Durchschleifen können Geräte auch am Ende einer Leitungsabzweigung bzw. Stichleitung angeschlossen werden. Ein typisches Beispiel für diese Installationsweise ist eine Steigleitung im Gebäude, die die Etagen miteinander verbindet. Auf den Etagen zweigen Stichleitungen zu den Wohnungen ab.
In einer Audio-Anlage kann eine Topologie mit einer Steigleitung und mehreren Stichleitungen leicht aufgebaut werden. Dazu werden die Buslinien an den Abzweigungen parallel geschaltet.
Leitungsverlegung über die Innensprechstellen, ohne Leitungsabzweige „Durchschleifen“
Leitungsverlegung mit Leitungsabzweigen „Stichleitungen“
subgraph_83205_AP_xxx["83205 AP-xxx"]
A["ERT"] --> B["2"]
B --> C["2"]
C --> D["83205 AP-xxx"]
E["ERT"] --> F["2"]
F --> G["2"]
G --> H["83205 AP-xxx"]
I["ERT"] --> J["2"]
J --> K["2"]
K --> L["83205 AP-xxx"]
M["ERT"] --> N["2"]
N --> O["2"]
O --> P["83205 AP-xxx"]
Q["ERT"] --> R["2"]
R --> S["2"]
S --> T["83205 AP-xxx"]
U["ERT"] --> V["2"]
V --> W["2"]
W --> X["83205 AP-xxx"]
Y["ERT"] --> Z["2"]
Z --> AA["2"]
AA --> AB["83205 AP-xxx"]
AC["ERT"] --> AD["2"]
AD --> AE["2"]
AE --> AF["83205 AP-xxx"]
AG["ERT"] --> AH["2"]
AH --> AI["2"]
AI --> AJ["83205 AP-xxx"]
AK["ERT"] --> AL["2"]
AL --> AM["2"]
AM --> AN["83205 AP-xxx"]
AO["ERT"] --> AP["2"]
AP --> AQ["2"]
AQ --> AR["83205 AP-xxx"]
AS["ERT"] --> AT["2"]
AT --> AU["2"]
AU --> AV["83205 AP-xxx"]
AW["ERT"] --> AX["2"]
AX --> AY["2"]
AY --> AZ["83205 AP-xxx"]
BA["ERT"] --> BB["2"]
BB --> BC["2"]
BC --> BD["83205 AP-xxx"]
BE["ERT"] --> BF["2"]
BF --> BG["2"]
BG --> BH["83205 AP-xxx"]
BI["ERT"] --> BJ["2"]
BJ --> BK["2"]
BK --> BL["83205 AP-xxx"]
BM["ERT"] --> BN["2"]
BN --> BO["2"]
BO --> BP["83205 AP-xxx"]
BQ["ERT"] --> BR["2"]
BR --> BS["2"]
BS --> BT["83205 AP-xxx"]
BU["ERT"] --> BV["2"]
BV --> BW["2"]
BW --> BX["83205 AP-xxx"]
BY["ERT"] --> BZ["2"]
BZ --> CA["2"]
CA --> CB["83205 AP-xxx"]
CC["ERT"] --> CD["2"]
CD --> CE["2"]
CE --> CF["83205 AP-xxx"]
GF["ERT"] --> GF_B
end
subgraph 83205_AP_xxx
GH["RC OFFRC OFF"] --> GH_AFF
end
subgraph 83205_AP_xxx
GH_AFF
end
subgraph 83205_AP_xxx
GH_OFF
end
subgraph 83205_AP_xxx
GH_OFF
end
subgraph 83205_AP_xxx
GH_OFF
end
subgraph 83205_AP_xxx
GH_OFF
end
subgraph 83205_AP_xxx
GH_OFF
end
subgraph 83205_AP_xxx
GH_TU
end
subgraph 83205_AP_xxx
GH_UU
end
subgraph 83205_AP_xxx
GH_UU
end
subgraph 83205_AP_xxx
GH_UU
end
subgraph 83205_AP_xxx
GH_UU
end
subgraph 83205_AP_xxx
GH_UU
end
subgraph_83205_AP_TUR1["Außenstation Audio Tür 1 8310x/x-xxx"]
end
subgraph 83205_AP_TUR1
NH1a["Vnetz 230V~"]
end
subgraph 83205_AP_TUR1
NH1b["Vnetz 230V~"]
end
subgraph 83205_AP_TUR1
NH1c["Vnetz 230V~"]
end
subgraph 83205_AP_TUR1
NH1d["Vnetz 230V~"]
end
subgraph 83205_AP_TUR1
NH1e["Vnetz 230V~"]
end
subgraph 83205_AP_TUR1
NH1f["Vnetz 230V~"]
end
subgraph 83205_AP_TUR1
NH1g["Vnetz 230V~"]
end
subgraph 83205_AP_TUR1
NH1h["Vnetz 230V~"]
end
subgraph 83205_AP_TUR1
NH1i["Vnetz 230V~"]
end
subgraph 83205_AP_TUR1
NH1j["Vnetz 230V~"]
end
subgraph 83205_AP_TUR1
NH1k["Vnetz 230V~"]
end
subgraph 83205_AP_TUR1
NH1l["Vnetz 230V~"]
end
Topologie-Regeln für Video-Anlagen

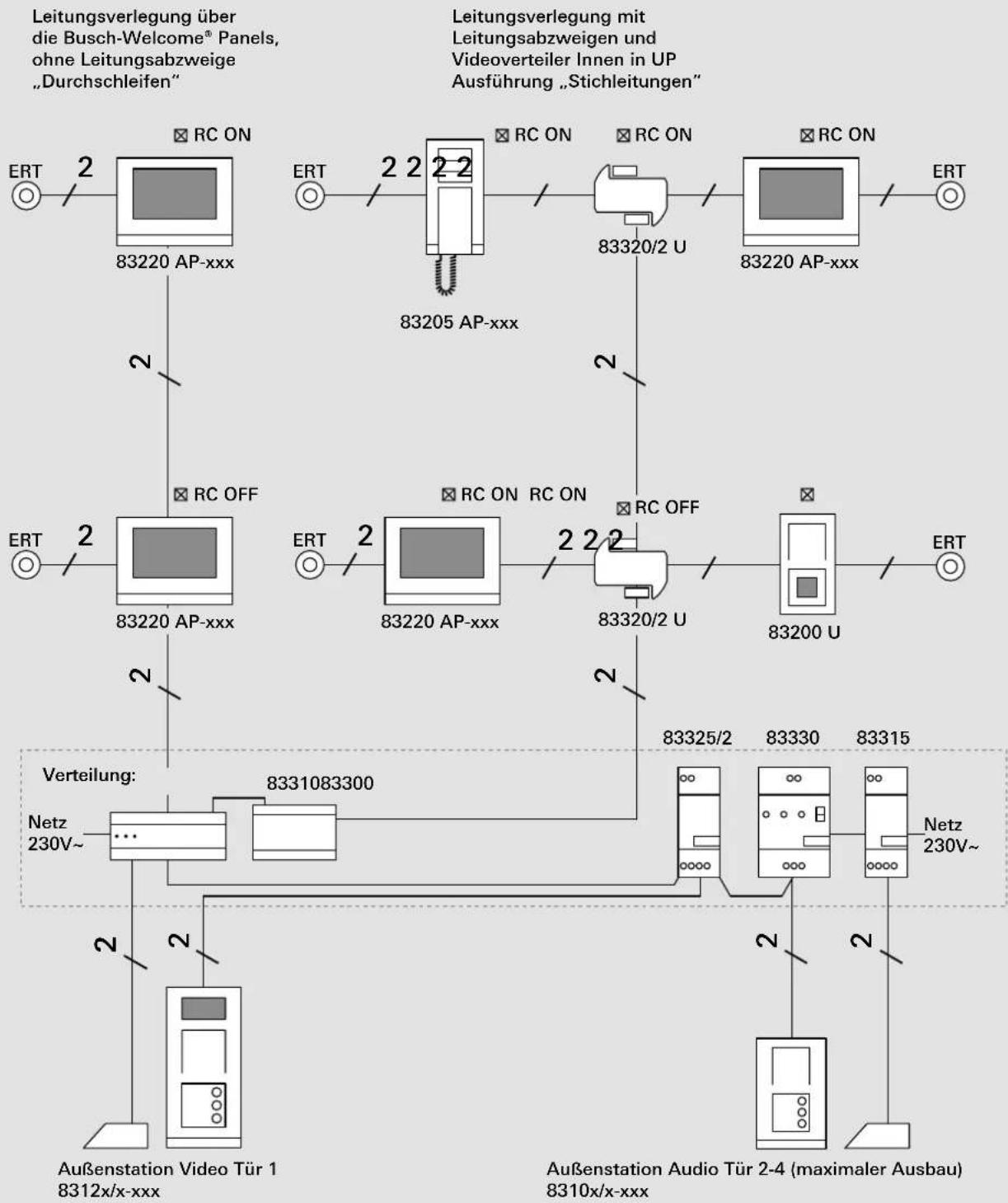

Eine Busch-Welcome® Video-Anlage mit Übertragung der Steuerinformationen, des Audiosignals sowie des Videosignals wird wie folgt geplant:
Video-Anlage: Anschluss von Geräten am Außenbus Zum Aufbau einer Video-Anlage können dieselben Geräte wie zum Aufbau einer Audio-Anlage verwendet werden. Also Systemzentrale, Busch-Welcome® Außenstationen Audio und Innenstationen Audio.
Darüber hinaus werden üblicherweise folgende Geräte an den Außenbus einer Video-Anlage angeschlossen:
»Busch-Welcome® Außenstation Video
»Einbau Audiomodul/Tastenerweiterung Kameramodul
» Busch-Welcome® Videoverteiler Außen
Bei einer Video-Anlage sind zum Verdrahten mehrerer Busch-Welcome® Außenstationen Video lediglich Abzweigungen mit jeweils einem Videoverteiler Außen erlaubt. Weitere Geräte – wie die Schaltaktoren Flur/Licht oder Busch-Welcome® Außenstationen Audio – können mittels Durchschleifen angeschlossen werden. Bei zwei oder mehr Außenstationen ist eine sternförmige Verdrahtung zu wählen. Der Sternpunkt sollte sich möglichst nah an der Systemzentrale befinden. Abb. 2
Es ist unerheblich, ob der Außenbus von einer Außenstation Audio, Video oder einem Schaltaktor terminiert wird.
Leitungsverlegung über die Busch-Welcome® Panels, ohne Leitungsabzweige „Durchschleifen“
Leitungsverlegung mit Leitungsabzweigen und Videoverteiler Innen in UP Ausführung „Stichleitungen“
Video-Anlage: Anschluss von Geräten am Innenbus Zusätzlich zu den Busch-Welcome® Innenstationen Audio werden – je nach Struktur der Anlage – die folgenden Geräte am Innenbus angeschlossen:
»Busch-WelcomePanel®
»Busch-Welcome® IP-Gateway
»Videoverteiler Innen
»Busch-Welcome® Schaltaktor UP
» Busch-Welcome® Zusatzspannungsversorgungen, in Anlagen, in denen mehr als 65 Verbrauchseinheiten angeschlossen werden.
Video-Anlage: Durchschleifen des Innenbusses

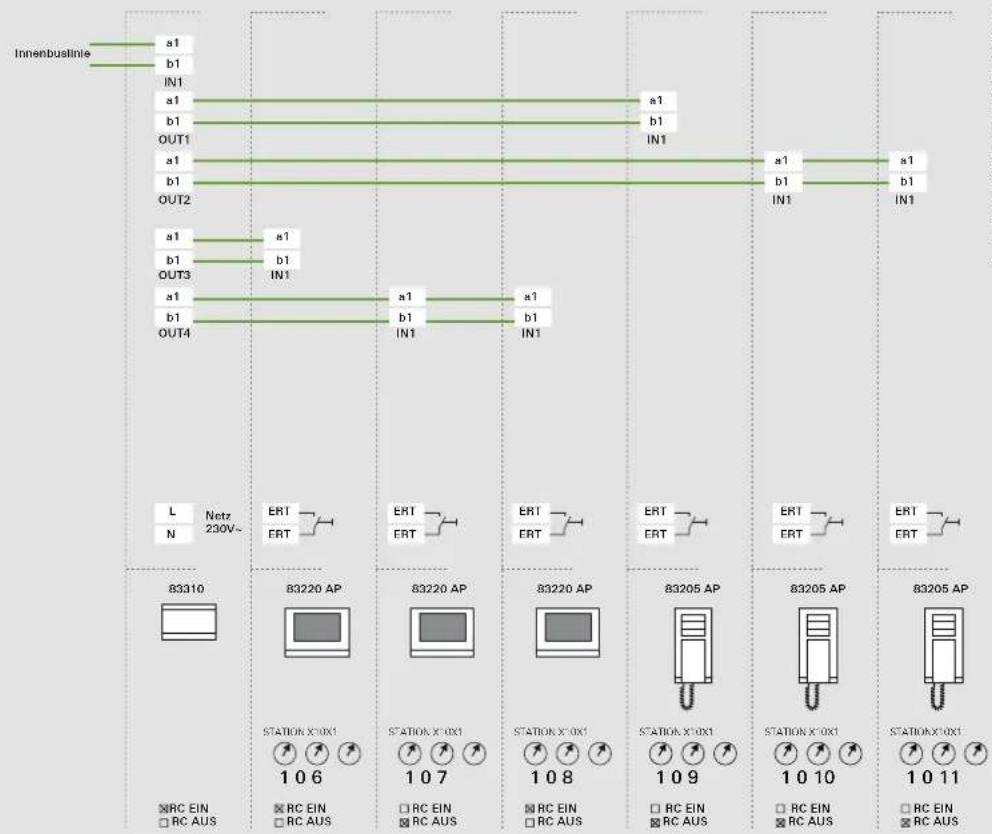

Wie bei einer Audio-Anlage kann auch bei einer Video-Anlage der 2-Draht-Bus von Gerät zu Gerät durchgeschliffen werden. So ergibt sich eine durchgehende Buslinie. Am letzten Gerät der Buslinie muss der Abschlusswiderstand aktiviert werden – der Schalter „RC“ steht auf „ON“. Bei allen anderen Geräten steht der Schalter auf „OFF“.
Video-Anlage: Stichleitungen Innenbus Abb. 3
Alternativ zum Durchschleifen können Geräte auch bei der Video-Anlage per Stichleitung angeschlossen werden. In diesem Fall ist an allen Abzweigungen ein Videoverteiler Innen einzusetzen. Die Videoverteiler Innen existieren als Reiheneinbaugerät zur Montage in einer Unterverteilung oder als Einbaugerät zur Unterputzmontage in einer Abzweigdose. Am letzten Gerät jeder Stichleitung und am Ende der Steigleitung muss der Abschlusswiderstand aktiviert werden – der Schalter „RC“ steht auf „ON“.
Installation der Außenstationen
Abb. 4 Abb. 5

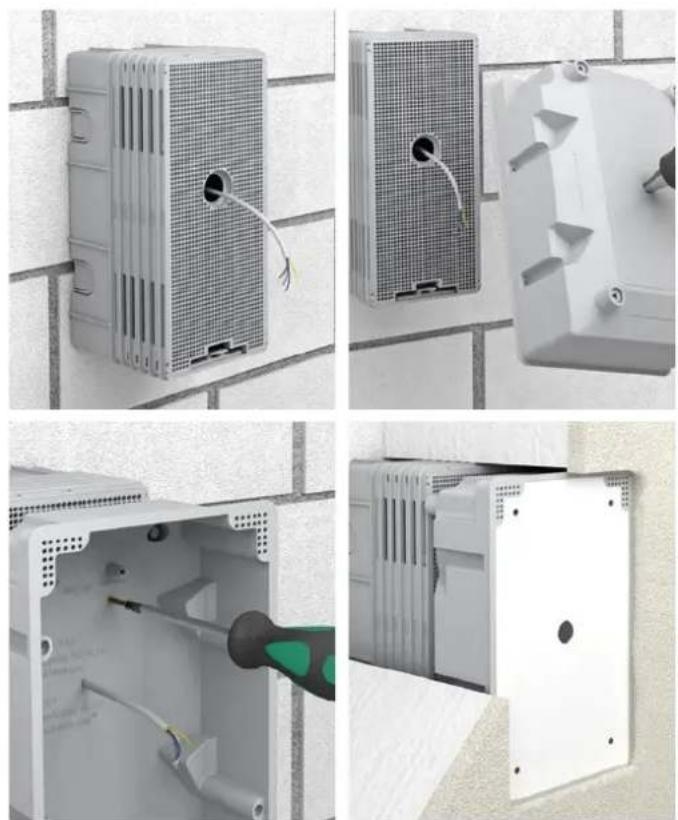

Für alle Außenstationen ist eine farblich abgestimmte Montagedose zur Unterputz- und zur Aufputzmontage erhältlich.

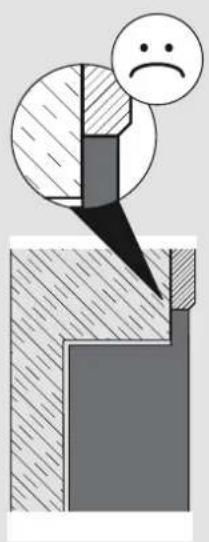

Die Aufputzmontage eignet sich für alle Wandarten, ob Putz, Klinker oder Hohlwand. Besonders empfohlen wird sie bei Wänden mit Wärmedämmverbundsystem (WDVS). Dabei sollte auf geeignetes Befestigungsmaterial geachtet werden.
Die Unterputzmontage ist auf den genannten Wandtypen ebenfalls leicht möglich. Denn die Montagedose hat einen umlaufenden Rahmen. Zur Unterputzmontage in einer Hohlwand (Stärke zwischen 2 und 25 mm) ist ein aus Montageankern bestehendes Montageset erhältlich. (Ausschnittmaße und Einbauhinweise finden Sie in Kapitel 06).

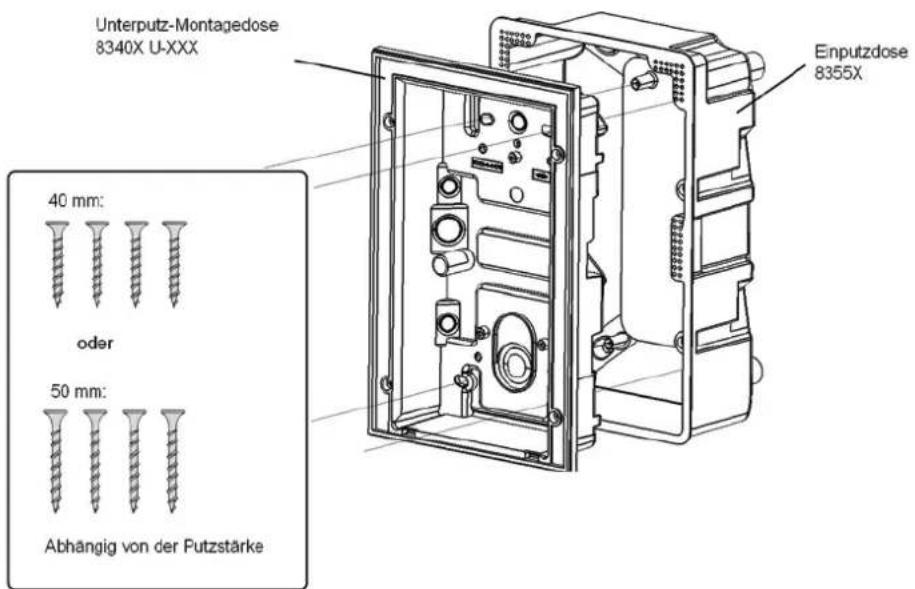

Für leichtes Verputzen nach Herstellung einer Maueraussparung für die Unterputzmontage ist eine Inputzdose erhältlich. Diese wird hierzu in die Maueraussparung eingesetzt. Nach dem Verputzen kann die Unterputzmontagedose in die Inputzdose eingesetzt werden. Zur Demontage der Abschlussleiste sollte rechts von der Außenstation ein Abstand von 1 cm freibleiben.
Um das Wechseln der Namensschilder bei montierter Außenstation zu ermöglichen, sollte unterhalb der Außenstation ein Abstand von 10 cm freibleiben. Ist dies nicht möglich, muss die Außenstation zum Wechseln der Namensschilder aus der Montagedose entnommen werden.
Hinweis: Die Kamera der Busch-Welcome® Außenstation Video sollte nicht auf starke Lichtquellen – wie Straßenla-ternen – gerichtet sein. Schon bei der Wahl des richtigen Orts der Montage sollte darauf geachtet werden. Lampen im Eingangsbereich sollten das Gesicht des Besuchers gleichmäßig beleuchten. Die empfohlene Einbauhöhe beträgt 1,50 m. So werden Personen mit durchschnittlicher Körpergröße optimal erfasst. Helle oder kontrastreiche Hintergründe sind zu vermeiden. Sie könnten die Bildqualität mindern.
Installation der Innenstationen
Die Busch-Welcome® Innenstation Audio mit Hörer, Audio freisprechend und das Busch-WelcomePanel® sind als Aufputzgeräte leicht mithilfe des beiliegenden Montagerahmens installierbar. Die Geräte können auch auf einer handelsüblichen 58er-Unterputzdose montiert werden.
Die Busch-Welcome® Innenstation Audio mit Display kann im Design verschiedener Schalterprogramme installiert werden und passt so zu übrigen Lichtschaltern und Steckdosen einer Wohnung. Zur Montage werden jeweils zwei 58er-Unterputzdosen benötigt.
Weitere Details finden Sie in den Bedienungsanleitungen.
Installationshinweise für die Systemgeräte
Empfehlung: Sämtliche Reiheneinbaugeräte sollten in der zentralen Verteilung des Gebäudes angebracht werden. Je nach Größe des Gebäudes und der gewählten Topologie kann davon abgewichen werden. Zum Beispiel bei Installation einer Zusatzspannungsversorgung – zum Anschluss der Geräte – in der Unterverteilung der Wohnung. Der Busch-Welcome® Videoverteiler Innen UP eignet sich für die Montage in Steigleitungen unterhalb eines Etagenruftasters in einer tiefen Unterputzdose.
Abb. 4
Zu beachtende Abstandszonen bei der Montage der Außenstation


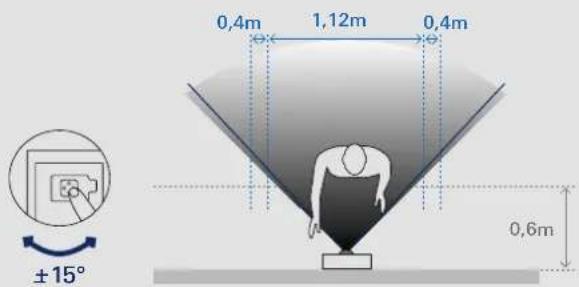

Erfassungswinkel der Kamera


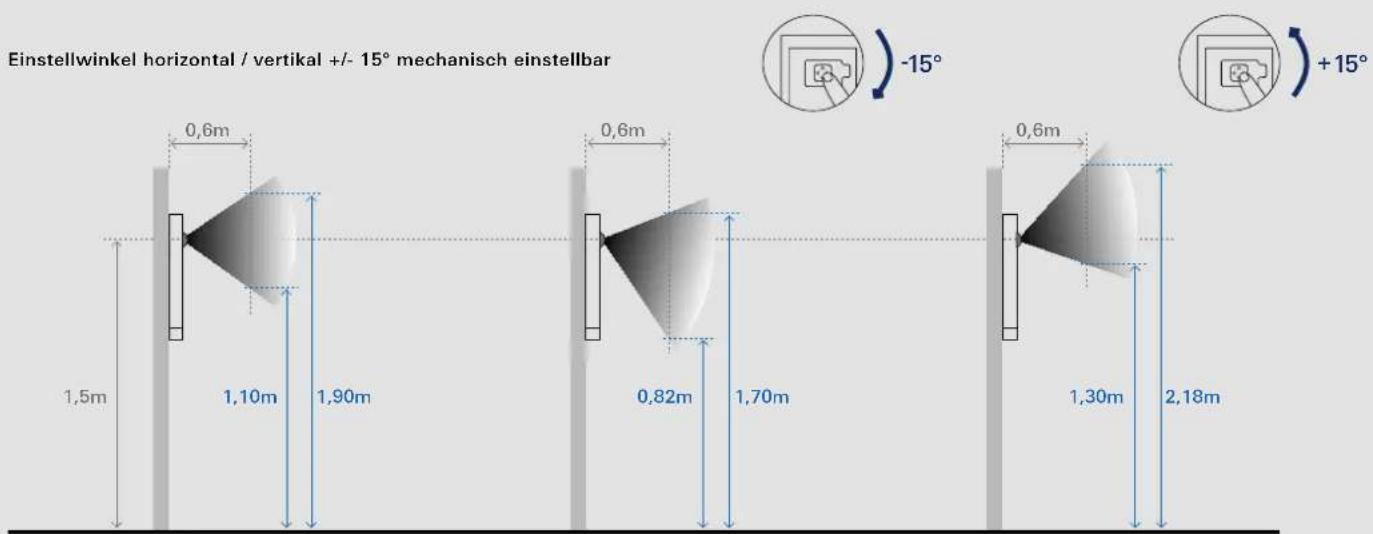

0,4m 1,12m 0,4m ±15° 0,6mErfassungswinkel: horizontal 86° / vertikal 67°


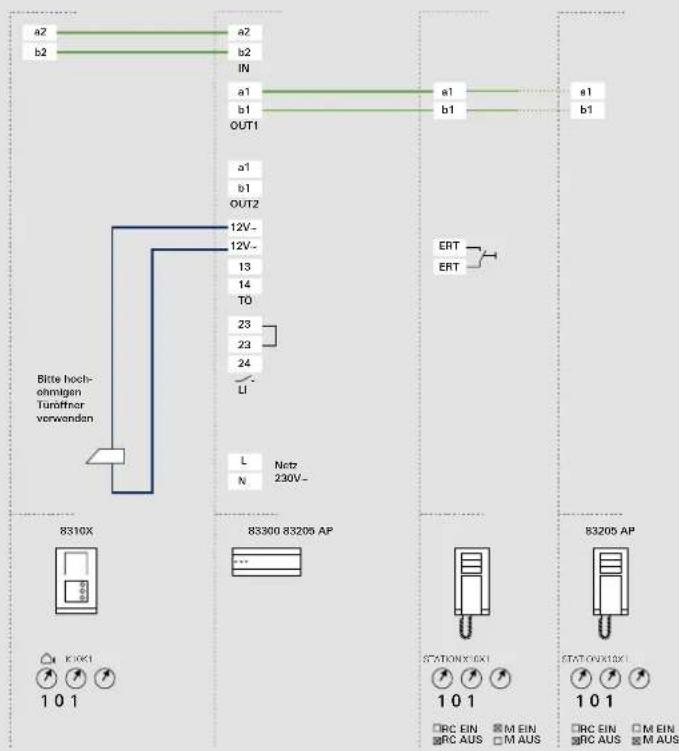

Anlagentyp: Audio EFH, eine Türstation Abb. 6
Anlagenbeschreibung:
Die Busch-Welcome® Anlage besteht aus einer Busch-Welcome® Außenstation Audio 83101/1-xxx mit einer Klingeltaste. Als Innenstationen können die Geräte 83205 AP-xxx, 83210 AP-xxx oder 83200 U eingesetzt werden.
Eine Verbindung wird durch Klingeln an der Außenstation aufgebaut oder an der Innenstation durch Einschalten des Mikrofons. Eine integrierte Mithörsperre verhindert den Aufbau einer Verbindung von einer Innenstation zur Außentürstation, wenn bereits eine Verbindung zu einer anderen Innenstation besteht. Eine Verbindung dauert höchstens zwei Minuten und wird danach automatisch beendet.
Es besteht die Möglichkeit, einen Etagenruftaster (ERT) anzuschließen. Zwischen Türruf- und Etagenruf besteht eine akustische Rufunterscheidung. Es stehen fünf wählbare Klingeltöne zur Verfügung. Die Türöffnerfunktion ist jederzeit möglich.
Zusatzfunktionen:
Es besteht die Möglichkeit, bis zu vier Innengeräte parallel zu betreiben.
Mit dem Schaltaktor Unterputz 83335 U kann ein bauseitiges Läutewerk angesteuert werden. Darüber hinaus bietet der Aktor einen Binäreingang für den Anschluss eines Etagenruftasters.
Hinweis: Bitte beachten Sie die systemspezifischen Angaben zur Verkabelung, zu Reichweiten, Verbrauchseinheiten und zur Systemtopologie in Kapitel 02 (Planung und Installation).
Detaillierte Angaben zum Funktionsumfang der Busch-Welcome® Komponenten entnehmen Sie Kapitel 07 (Sortimentsübersicht).
Anlagentyp: Audio MFH, eine Türstation Abb. 7
Verkabelung: Steigleitung mit Abzweigen
Anlagenbeschreibung:
Die Busch-Welcome® Anlage besteht aus einer Busch-Welcome® Außenstation Audio 8310x/x-xxx mit bis zu 15 Klingeltasten. Als Innenstationen können die Geräte 83205 AP-xxx, 83210 AP-xxx oder 83200 U eingesetzt werden.
Eine Verbindung wird durch Klingeln an der Außenstation aufgebaut oder an der Innenstation durch Einschalten des Mikrofons. Eine integrierte Mithörsperre verhindert den Aufbau einer Verbindung von einer Innenstation zur Außentürstation, wenn bereits eine Verbindung zu einer anderen Innenstation besteht. Eine Verbindung dauert höchstens zwei Minuten und wird danach automatisch beendet.
An jeder Innenstation besteht die Möglichkeit, einen Etagenruftaster (ERT) anzuschließen. Zwischen Türruf- und Etagenruf besteht eine akustische Rufunterscheidung. Es stehen fünf wählbare Klingeltöne zur Verfügung. Die Türöffnerfunktion ist jederzeit möglich.
Zusatzfunktionen:
Je Wohneinheit besteht, unter Berücksichtigung der erforderlichen Verbrauchseinheiten, die Möglichkeit, bis zu vier Innengeräte parallel zu betreiben.
Mit dem Schaltaktor Unterputz 83335 U kann ein bauseitiges Läutewerk angesteuert werden. Darüber hinaus bietet der Aktor einen Binäreingang für den Anschluss eines Etagenruftasters.
Hinweis: Bitte beachten Sie die systemspezifischen Angaben zur Verkabelung, zu Reichweiten, Verbrauchseinheiten und zur Systemtopologie in Kapitel 02 (Planung und Installation).
Detaillierte Angaben zum Funktionsumfang der Busch-Welcome® Komponenten entnehmen Sie Kapitel 07 (Sortimentsübersicht).
Abb. 6
Anlagentyp: Audio EFH, eine Türstation
Anlagentyp: Audio MFH, eine Türstation Verkabelung: Steigleitung mit Abzweigen
YX["xbausitige Klemmdose z.B. im Treppenhaus"]
YX --> WY["xbausitige Klemmdose z.B. im Treppenhaus"]
YX --> WZ["xbausitige Klemmdose z.B. im Treppenhaus"]
end
subgraph Power Supply
XX["xbausitige Klemmdose z.B. im Treppenhaus"]
XX --> WXY["xbausitige Klemmdose z.B. im Treppenhaus"]
XX --> WZX["xbausitige Klemmdose z.B. im Treppenhaus"]
end
style Power Supply fill:#f9f,stroke:#333
style Power Supply subgraph Power Supply
XN_["bausitige Klemmdose z.B. im Treppenhaus"]
WXY_["bausitige Klemmdose z.B. im Treppenhaus"]
WZX_["bausitige Klemmdose z.B. im Treppenhaus"]
end
note right of A: Bitte hoch-ohmigen Türöffner verwenden
note left of A: Bitte hoch-ohmigen Türöffner verwenden
note right of B: Bitte hoch-ohmigen Türöffner verwenden
note left of C: Bitting hoch-ohmigen Türöffner verwenden
note right of D: Bitting hoch-ohmigen Türöffner verwenden
note left of E: Bitting hoch-ohmigen Türöffner verwenden
note right of F: Bitting hoch-ohmigen Türöffner verwenden
note left of G: Bitting hoch-ohmigen Türöffner verwenden
note right of H: Bitting hoch-ohmigen Türöffner verwenden

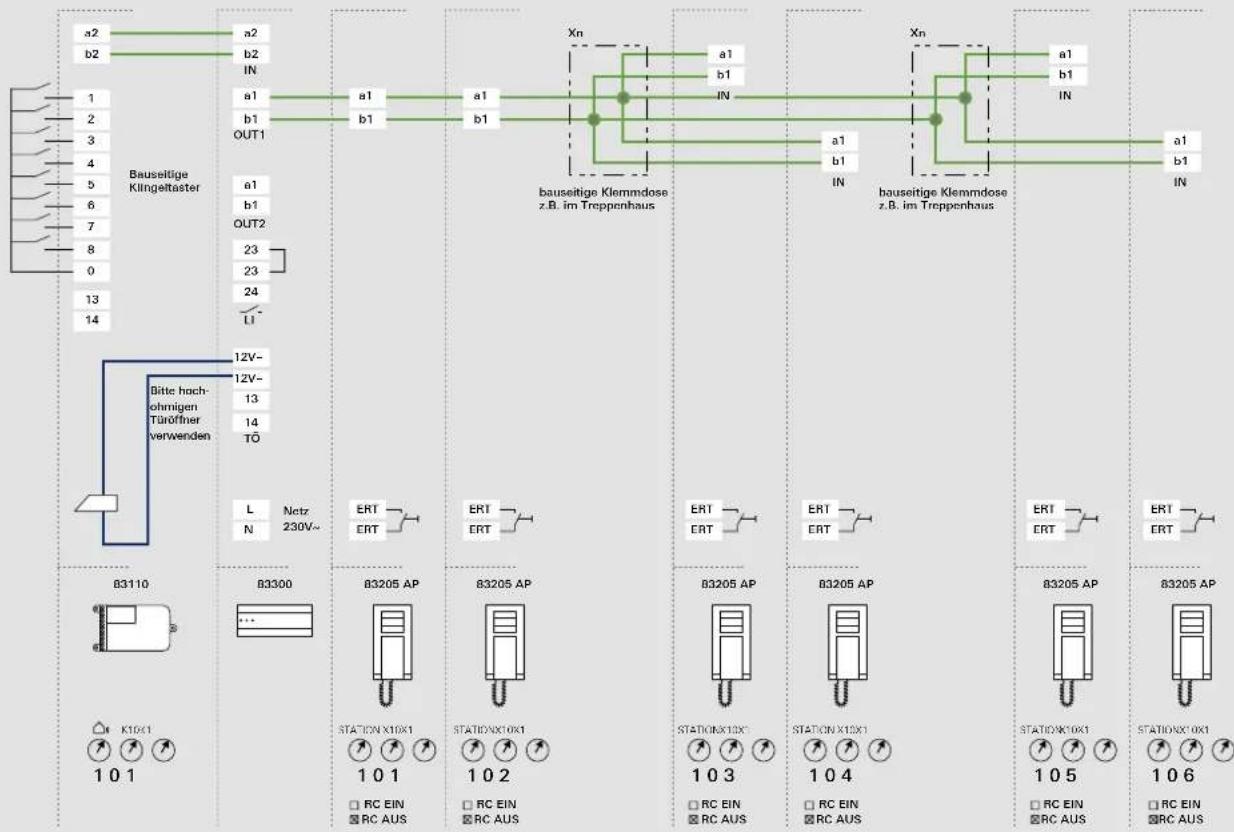

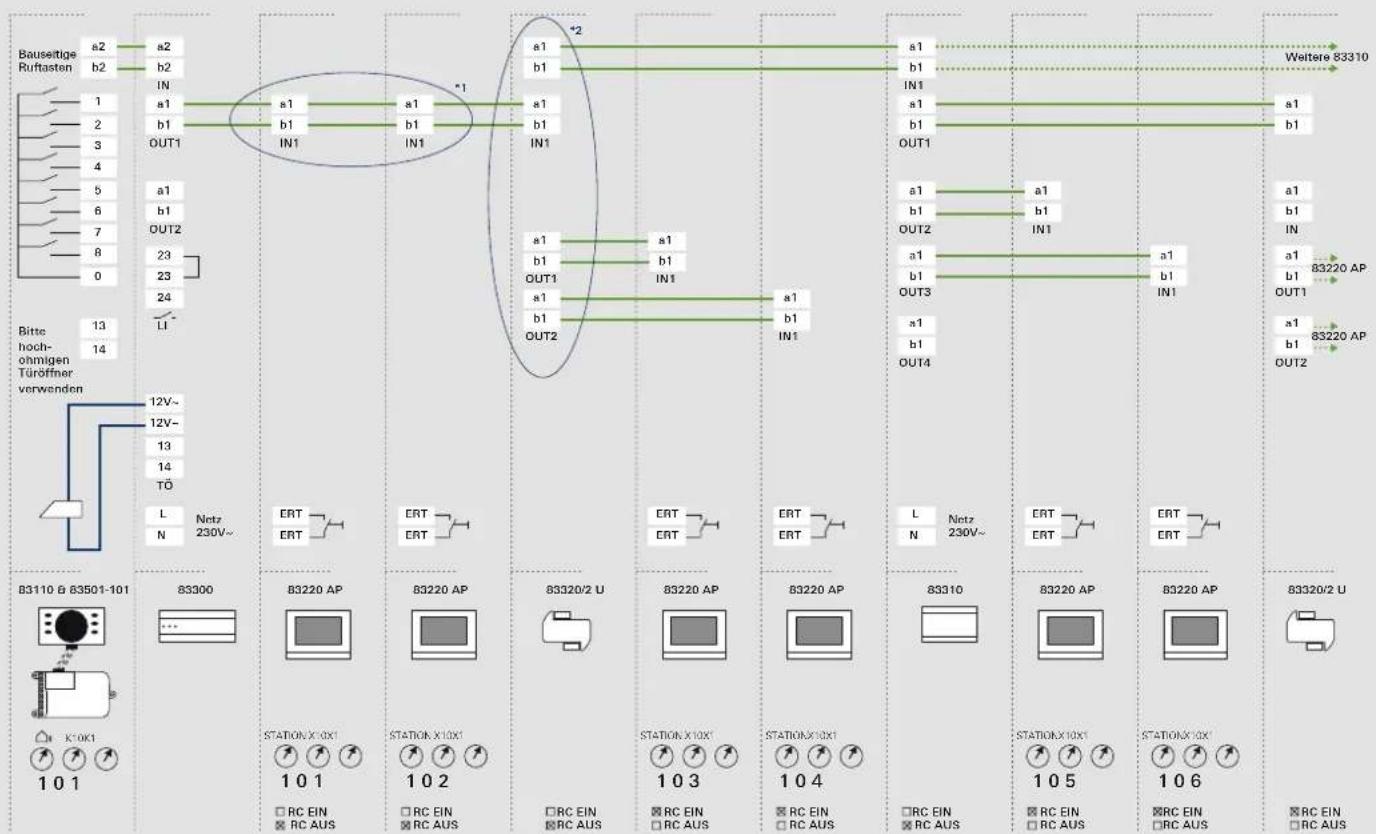

Anlagentyp: Audio MFH mit Einbau-Audiomodul Abb. 8 Verkabelung: Steigleitung mit Abzweigen
Anlagenbeschreibung:
Die Busch-Welcome® Anlage besteht aus einem Einbau-Audiomodul 83110 mit der Anschlussmöglichkeit für 8 bauseitige Klingeltasten. Erweiterbar mit der Einbau-Tastenerweiterung 83111 um je 12 Klingeltasten, bis zu einem Maximalausbau von 99 Klingeltasten, unter Berücksichtigung der erforderlichen Verbrauchseinheiten. Als Innenstationen können die Geräte 83205 AP-xxx, 83210 AP-xxx oder 83200 U eingesetzt werden.
Eine Verbindung wird durch Klingeln an der Außenstation aufgebaut oder an der Innenstation durch Einschalten des Mikrofons. Eine integrierte Mithörsperre verhindert den Aufbau einer Verbindung von einer Innenstation zur Außentürstation, wenn bereits eine Verbindung zu einer anderen Innenstation besteht. Eine Verbindung dauert höchstens zwei Minuten und wird danach automatisch beendet.
An jeder Innenstation besteht die Möglichkeit, einen Etagenruftaster (ERT) anzuschließen. Zwischen Türruf- und Etagenruf besteht eine akustische Rufunterscheidung. Es stehen fünf wählbare Klingeltöne zur Verfügung. Die Türöffnerfunktion ist jederzeit möglich.
Zusatzfunktionen:
Je Wohneinheit besteht, unter Berücksichtigung der erforderlichen Verbrauchseinheiten, die Möglichkeit, bis zu vier Innengeräte parallel zu betreiben.
Mit dem Schaltaktor Unterputz 83335 U kann ein bauseitiges Läutewerk angesteuert werden. Darüber hinaus bietet der Aktor einen Binäreingang für den Anschluss eines Etagenruftasters.
Hinweis: Bitte beachten Sie die systemspezifischen Angaben zur Verkabelung, zu Reichweiten, Verbrauchseinheiten und zur Systemtopologie in Kapitel 02 (Planung und Installation).
Detaillierte Angaben zum Funktionsumfang der Busch-Welcome® Komponenten entnehmen Sie Kapitel 07 (Sortimentsübersicht).

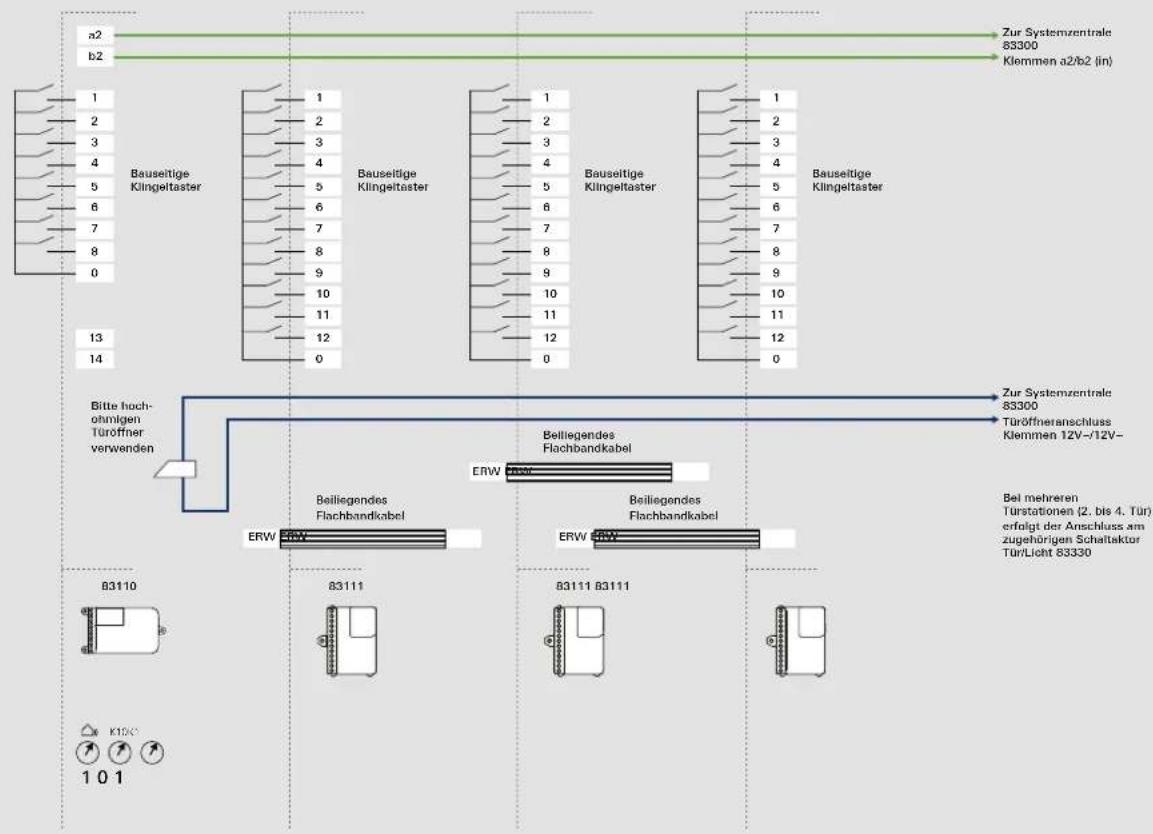

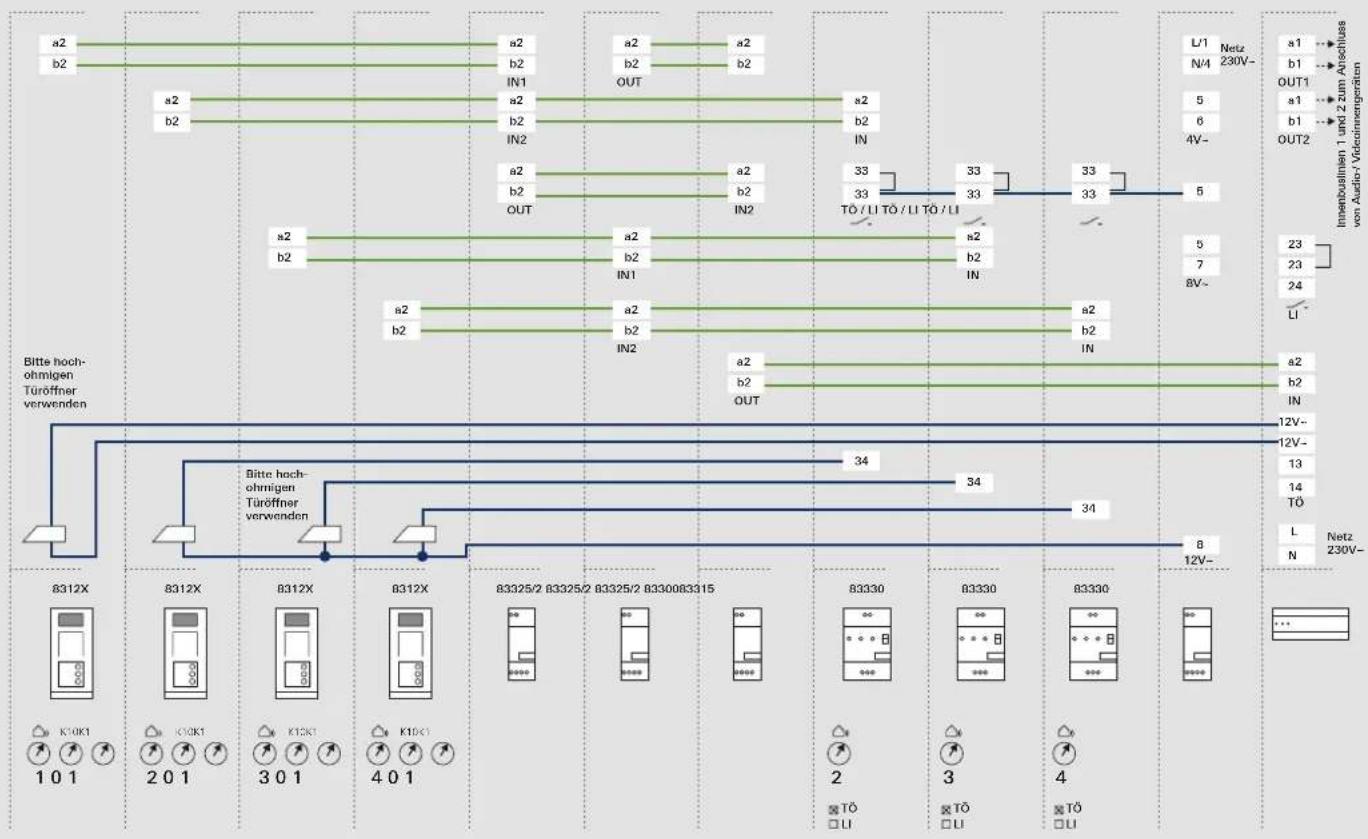

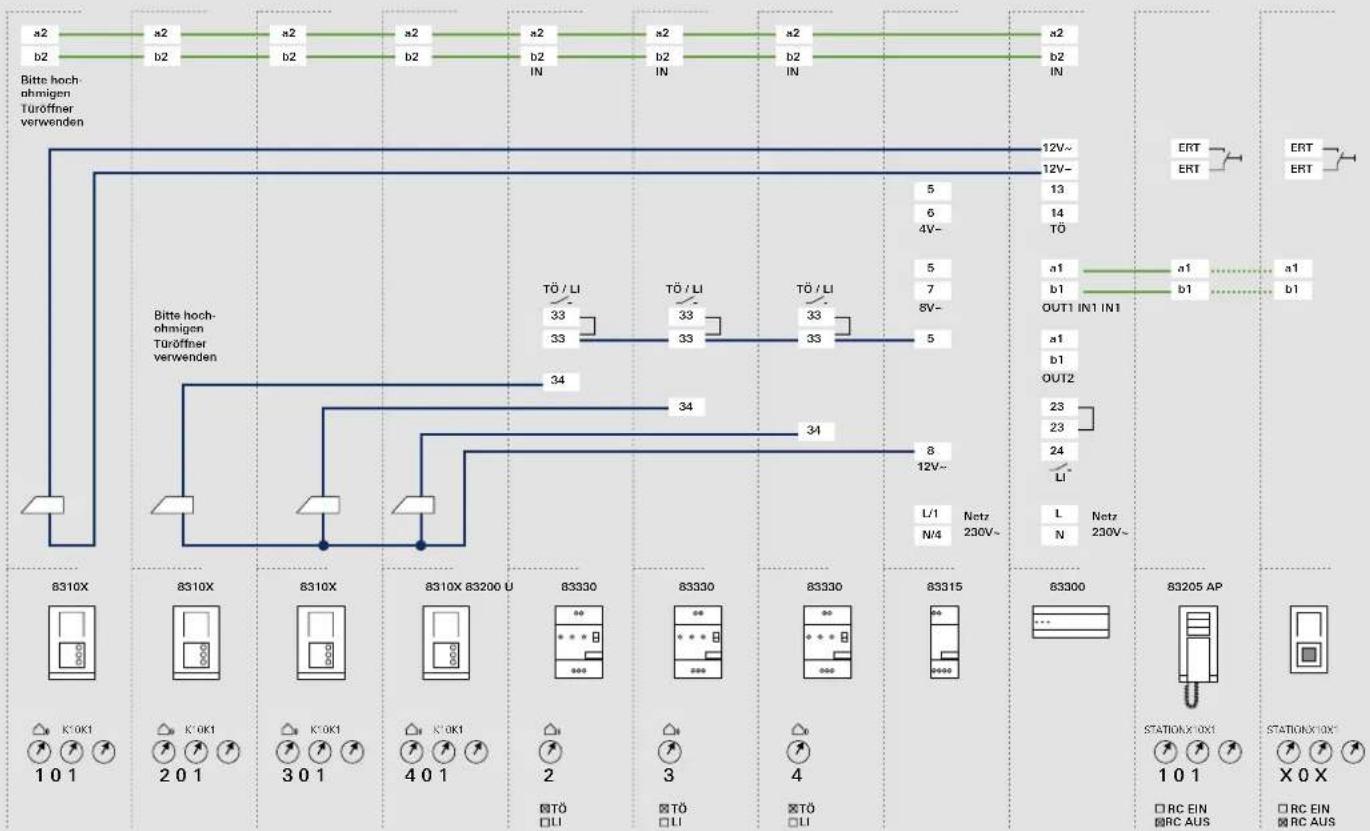

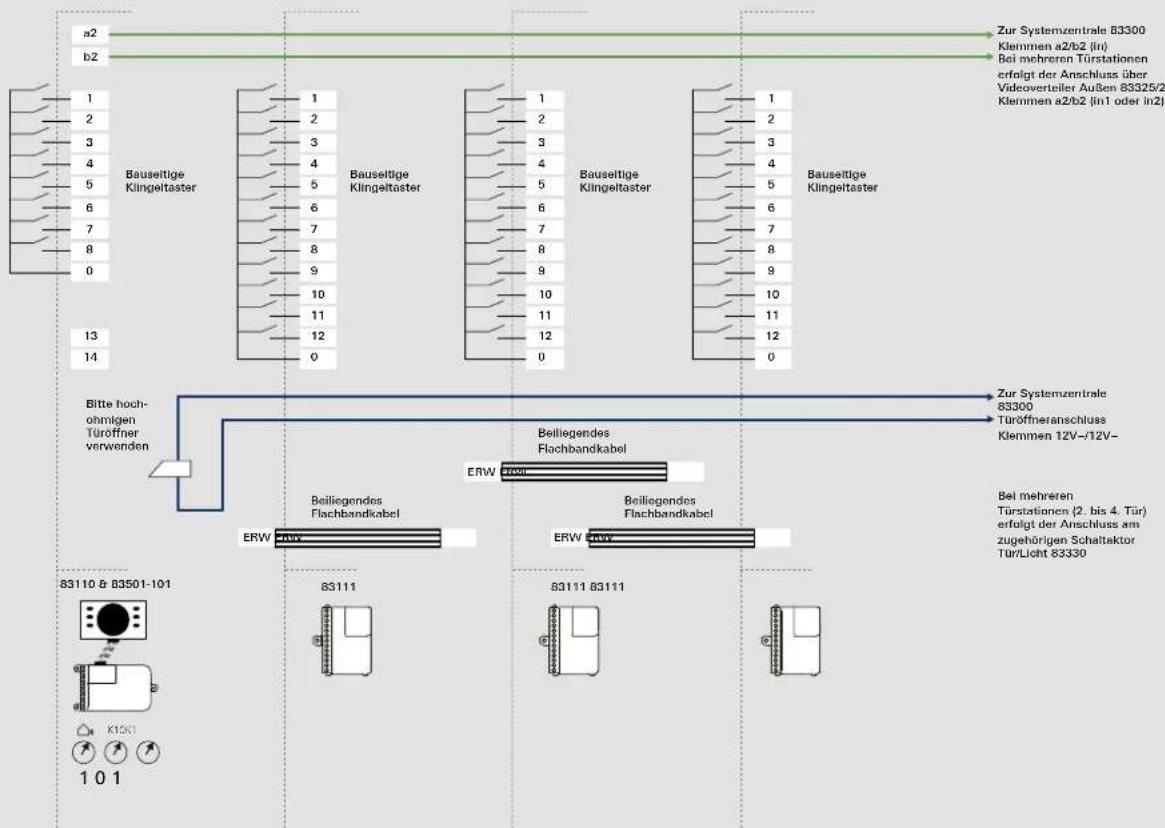

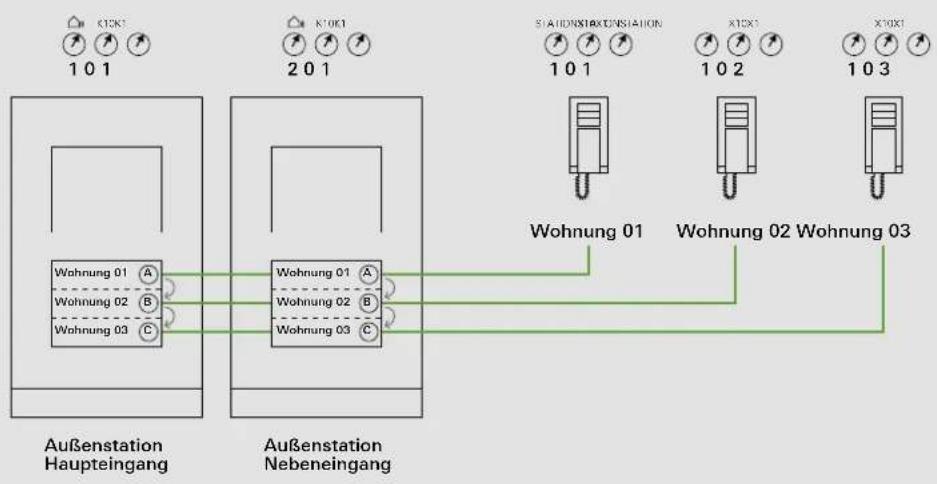

Anlagentyp: Audio mit 2 bis 4 Türstationen Abb. 9 Verkabelung der Türen: sternförmig
Anlagenbeschreibung:
Die Busch-Welcome® Anlage Audio kann auf bis zu vier Busch-Welcome® Außenstationen 8310x/x-xxx oder Einbau-Module 83110 und 83111 erweitert werden. Als Innenstationen können die Geräte 83205 AP-xxx, 83210 AP-xxx oder 83200 U eingesetzt werden.
Je zusätzlicher Türstation wird ein Busch-Welcome® Schaltaktor Tür/Licht 83330 für die Ansteuerung eines Türöffners benötigt. Die Spannungsversorgung der zusätzlichen Türöffner erfolgt über den Klingeltransformator 83315.
Eine Verbindung wird durch Klingeln zu der rufenden Außenstation aufgebaut. Die Zuordnung der Türöffnerfunktion erfolgt automatisch über den Klingelruf. Ohne erfolgten Klingelruf ist die an der Innenstation eingestellte „Standard-Außenstation“ aktiv. Verbindungen, die an einer Außenstation aufgebaut werden, haben stets eine höhere Priorität als bestehende Verbindungen. Dies bedeutet, dass eine vorhandene Verbindung unterbrochen wird, sobald an derselben Außenstation ein anderer Teilnehmer gerufen wird.
Bei zwei oder mehr Außenstationen hat ein bestehender Ruf Vorrang, ein weiterer Ruf von einer anderen Außenstation wird negativ quittiert.
Ein Bewohner kann keine Verbindung zu einer Außenstation aufbauen, wenn bereits eine Verbindung besteht (Mithörsperre). Eine belegte Busch-Welcome® Anlage wird an den Innenstationen durch eine optische Rückmeldung signalisiert.
Abb. 8
Anlagentyp: Audio MFH mit Einbau-Audiomodul
Verkabelung: Steigleitung mit Abzweigen
B3205AP["B3205 AP"]
B3205AP["B3205 AP"]
B3205AP["B3205 AP"]
B3205AP["B3205 AP"]
B3205AP["B3205 AP"]
B3205AP["B3205 AP"]
B3205AP["B3205 AP"]
B3205AP["B3205 AP"]
end
subgraph Stationx12x1
B3205AP["B3205 AP"]
B3205AP["B3205 AP"]
B3205AP["B3205 AP"]
B3205AP["B3205 AP"]
B3205AP["B3205 AP"]
B3205AP["B3205 AP"]
end
subgraph Stationx10x1
B3205AP["B3205 AP"]
B3205AP["B3205 AP"]
B3205AP["B3205 AP"]
B3205AP["B3205 AP"]
B3205AP["B3205 AP"]
end
style Bausseitige Klingeltaster fill:#f9f,stroke:#333
style Bausseitige Klemmdose z.B. im Treppenhaus fill:#ccf,stroke:#333
style Stationx10x1 fill:#cfc,stroke:#333
style Stationx12x1 fill:#cfc,stroke:#333
style Stationx10x1 fill:#cfc,stroke:#333
style Stationx10x1 fill:#cfc,stroke:#333
style Stationx10x1 fill:#cfc,stroke:#333
style Stationx10x1 fill:#cfc,stroke:#333
style Stationx10x1 fill:#cfc,stroke:#333
style Stationx10x1 fill:#fcc,stroke:#333
style Stationx10x1 fill:#fcc,stroke:#333
style Stationx10x1 fill:#fcc,stroke:#333
style Stationx10x1 fill:#fcc,stroke:#333
style Stationx10x1 fill:#fcc,stroke:#333
style Stationx10x1 fill:#fcc,stroke:#333
style Bausseitige Klingeltaster fill:#fff,stroke:#fff
note right of Bausseitige Klemmdose z.B. im Treppenhaus
note left of Bausseitige Klemmdose z.B. im Treppenhaus
note right of Bausseitige Klemmdose z.B. im Treppenhaus
note left of Bausseitige Klemmdose z.B. im Treppenhaus
note right of Bausseitige Klemmdose z.B. im Treppenhaus
note left of Bausseitige Klemmdose z.B. im Treppenhaus
note right of Bausseitige Kremedose z.B. im Treppenhaus
note left of Bausseitige Klemmedose z.B. im Treppenhaus
note right of Bausseitige Klemmedose z.B. im Treppenhaus
Abb. 9
Anlagentyp: Audio mit 2 bis 4 Türstationen Verkabelung der Türen: sternförmig
Anschluss und Verwendung des Einbau-Audiomoduls in Audio-Türsprechanlagen Abb. 10
Einbau-Audiomodul
Das Einbau-Audiomodul stellt die Basiskomponente dar. Sie verfügt über einen Lautsprecher und ein Mikrofon, einen Anschluss an den 2-Draht-Bus, Binäreingänge zum Anschluss von bis zu 8 Klingeltasten sowie über Schnittstellen für die Verbindung mit den Einbau-Tastenerweiterungen.
Einbau-Tastenerweiterung
Die Einbau-Tastenerweiterung erweitert das Einbau-Audiomodul um weitere Binäreingänge. Das Einbau-Audiomodul kann mit bis zu 8 Einbau-Tastenerweiterungen verkettet werden, so dass der Anschluss von bis zu 99 Ruftasten möglich ist.

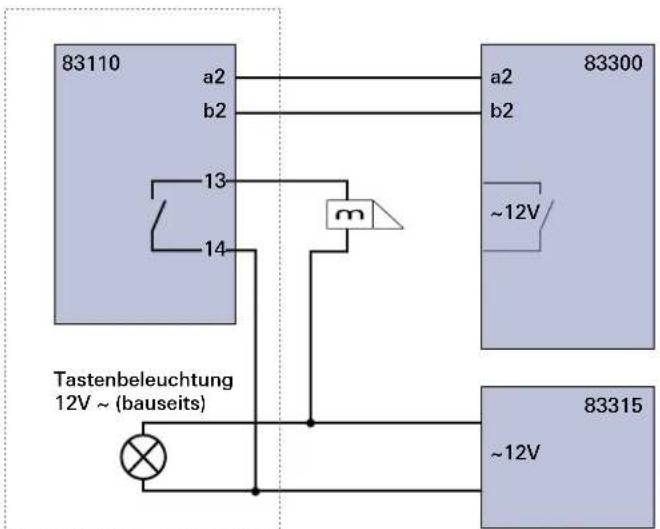

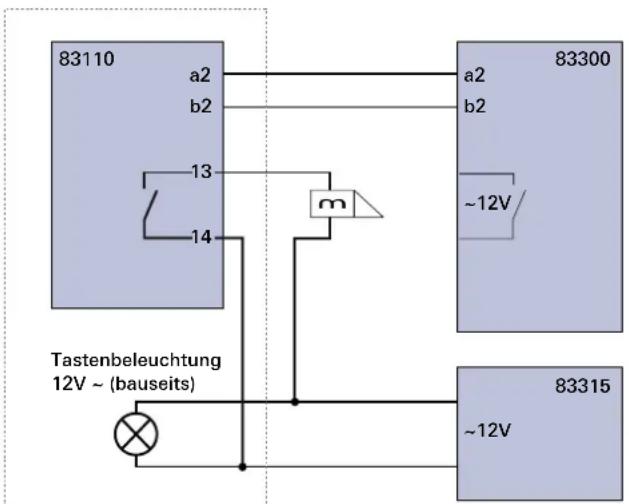

Anschluss des Türöffners
Das Einbau-Audiomodul verfügt über ein eingebautes Relais, um den Türöffner zu schalten (Anschlussklemmen 13/14). Diese Funktion ist vor allem im Renovationsfall interessant, wenn eine ältere Außenstation ersetzt wird, über die der Türöffner bereits verdrahtet war. Das Problem dieser Verdrahtung liegt in der Sicherheit der Anlage. Sollte ein Unbefugter das Installationsfach des Briefkastens öffnen, kann er sich durch einfaches Kurzschließen der Leitungen Zugang verschaffen. Die Empfehlung sollte hier also lauten, eine solche Verdrahtung nur für nicht sicherheitskritische Bereiche vorzunehmen (z. B. Gartentor).
Anlagenbeschreibung:
Die Busch-Welcome® Anlage besteht aus einer Busch-Welcome® Außenstation Video 83121/1-xxx mit einer Klingeltaste. Als Innenstation können das Busch-Welcome® Panel 83220 AP-xxx oder die Audiogeräte 83205 AP-xxx, 83210 AP-xxx und 83200 U eingesetzt werden.
Eine Audio- und Videoverbindung wird durch Klingeln an der Außenstation aufgebaut oder an der Innenstation durch Einschalten des Mikrofons. Eine integrierte Mithörsperre verhindert den Aufbau einer Verbindung von einer Innenstation zur Außentürstation, wenn bereits eine Verbindung zu einer anderen Innenstation besteht. Eine Verbindung dauert höchstens zwei Minuten und wird danach automatisch beendet.
Es besteht die Möglichkeit, einen Etagenruftaster (ERT) anzuschließen. Zwischen Türruf- und Etagenruf besteht eine akustische Rufunterscheidung. Es stehen fünf wählbare Klingeltöne zur Verfügung. Die Türöffnerfunktion ist jederzeit möglich.
Zusatzfunktionen:
Es besteht die Möglichkeit, bis zu vier Innengeräte parallel zu betreiben.
Mit dem Schaltaktor Unterputz 83335 U kann ein bauseitiges Läutewerk angesteuert werden. Darüber hinaus bietet der Aktor einen Binäreingang für den Anschluss eines Etagenruftasters.
Hinweis: Bitte beachten Sie die systemspezifischen Angaben zur Verkabelung, zu Reichweiten, Verbrauchseinheiten und zur Systemtopologie in Kapitel 02 (Planung und Installation).
Detaillierte Angaben zum Funktionsumfang der Busch-Welcome® Komponenten entnehmen Sie Kapitel 07 (Sortimentsübersicht).
Abb. 10
Anschluss und Verwendung des Einbau-Audiomoduls in Audio-Türsprechanlagen
Abb. 11
Anlagentyp: Video EFH, eine Türstation
Anlagentyp: Video MFH, eine Türstation Abb. 12
Anlagenbeschreibung:
Die Busch-Welcome® Anlage besteht aus einer Busch-Welcome® Außenstation Video 8312x/x-xxx mit bis zu 12 Klingeltasten unter Berücksichtigung der erforderlichen Verbrauchseinheiten. Als Innenstationen können das Busch-WelcomePanel® 83220 AP-xxx oder die Audiogeräte 83205 AP-xxx, 83210 AP-xxx und 83200 U eingesetzt werden.
Eine Audio- und Videoverbindung wird durch Klingeln an der Außenstation aufgebaut oder an der Innenstation durch Einschalten des Mikrofons. Eine integrierte Mithörsperre verhindert den Aufbau einer Verbindung von einer Innenstation zur Außentürstation, wenn bereits eine Verbindung zu einer anderen Innenstation besteht. Eine Verbindung dauert höchstens zwei Minuten und wird danach automatisch beendet.
Es besteht die Möglichkeit, einen Etagenruftaster (ERT) anzuschließen. Zwischen Türruf- und Etagenruf besteht eine akustische Rufunterscheidung. Es stehen fünf wählbare Klingeltöne zur Verfügung. Die Türöffnerfunktion ist jederzeit möglich.
Zusatzfunktionen:
Unter Berücksichtigung der erforderlichen Verbrauchs-einheiten besteht die Möglichkeit, bis zu vier Innengeräte parallel zu betreiben.
Mit dem Schaltaktor Unterputz 83335 U kann ein bauseitiges Läutewerk angesteuert werden. Darüber hinaus bietet der Aktor einen Binäreingang für den Anschluss eines Etagenruftasters.
Hinweis: Bitte beachten Sie die systemspezifischen Angaben zur Verkabelung, zu Reichweiten, Verbrauchseinheiten und zur Systemtopologie in Kapitel 02 (Planung und Installation).
Detaillierte Angaben zum Funktionsumfang der Busch-Welcome® Komponenten entnehmen Sie Kapitel 07 (Sortimentsübersicht).
Anlagentyp: Video MFH, eine Türstation Einbau-Audiomodul und Kamera Abb. 13
Anlagenbeschreibung:
Die Busch-Welcome® Anlage besteht aus einem Einbau-Audiomodul 83110 und Kamera 83501-101 mit der Anschlussmöglichkeit für 8 bauseitige Klingeltasten. Erweiterbar mit der Einbau-Tastenerweiterung 83111 um je 12 Klingeltasten bis zu einem Maximalausbau von 99 Klingeltasten – unter Berücksichtigung der erforderlichen Verbrauchseinheiten. Als Innenstationen können das Busch-WelcomePanel® 83220 AP-xxx oder die Audiogeräte 83205 AP-xxx, 83210 AP-xxx und 83200 U eingesetzt werden.
Eine Audio- und Videoverbindung wird durch Klingeln an der Außenstation aufgebaut oder an der Innenstation durch Einschalten des Mikrofons. Eine integrierte Mithörsperre verhindert den Aufbau einer Verbindung von einer Innenstation zur Außentürstation, wenn bereits eine Verbindung zu einer anderen Innenstation besteht. Eine Verbindung dauert höchstens zwei Minuten und wird danach automatisch beendet.
Es besteht die Möglichkeit, einen Etagenruftaster (ERT) anzuschließen.
Zwischen Türruf- und Etagenruf besteht eine akustische Rufunterscheidung. Es stehen fünf wählbare Klingeltöne zur Verfügung. Die Türöffnerfunktion ist jederzeit möglich.
Zusatzfunktionen:
Unter Berücksichtigung der erforderlichen Verbrauchseinheiten besteht die Möglichkeit, bis zu vier Innengeräte parallel zu betreiben.
Mit dem Schaltaktor Unterputz 83335 U kann ein bauseitiges Läutewerk angesteuert werden. Darüber hinaus bietet der Aktor einen Binäreingang für den Anschluss eines Etagenruftasters.
Hinweis: Bitte beachten Sie die systemspezifischen Angaben zur Verkabelung, zu Reichweiten, Verbrauchseinheiten und zur Systemtopologie in Kapitel 02 (Planung und Installation).
Detaillierte Angaben zum Funktionsumfang der Busch-Welcome® Komponenten entnehmen Sie Kapitel 07 (Sortimentsübersicht).

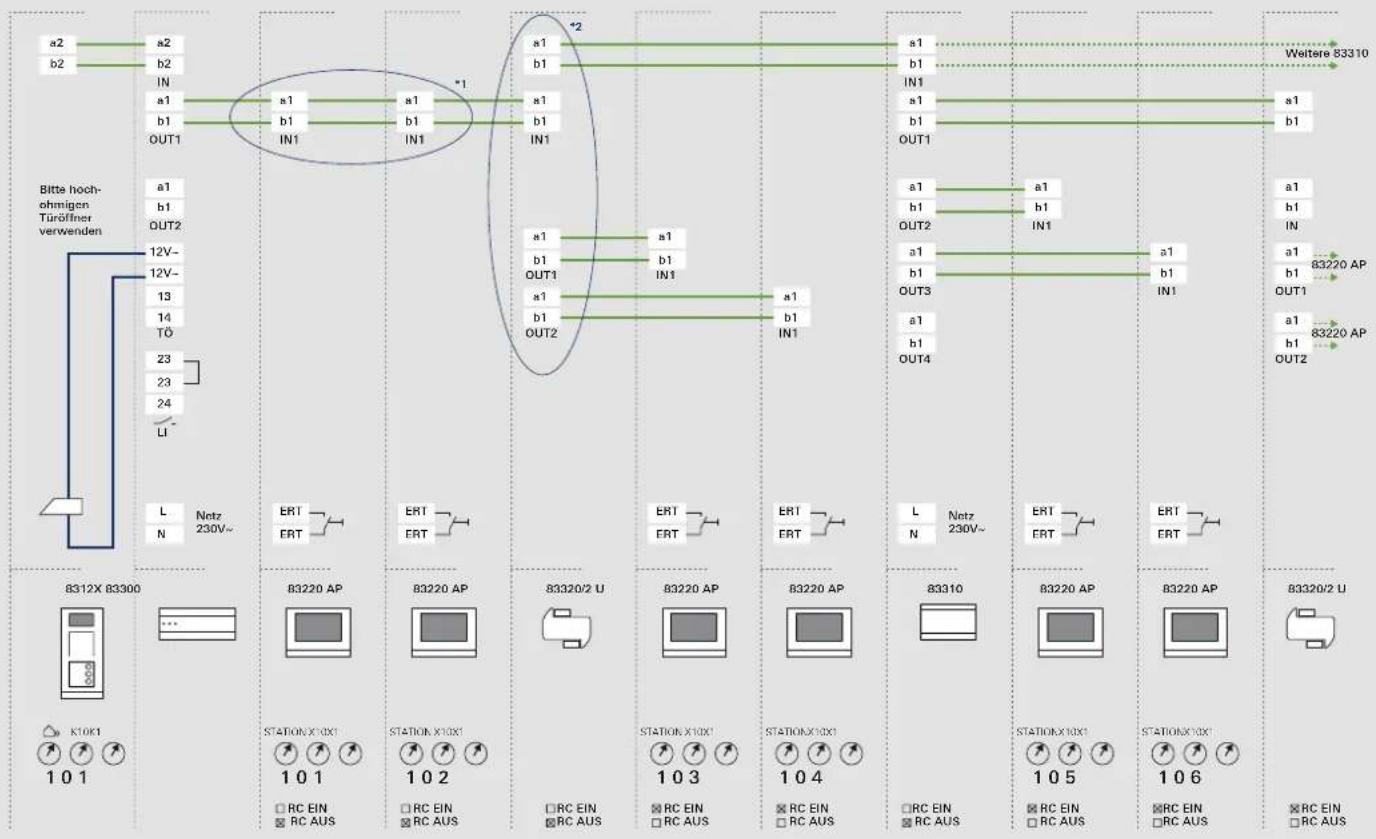

Abb. 12
Anlagentyp: Video MFH, eine Türstation


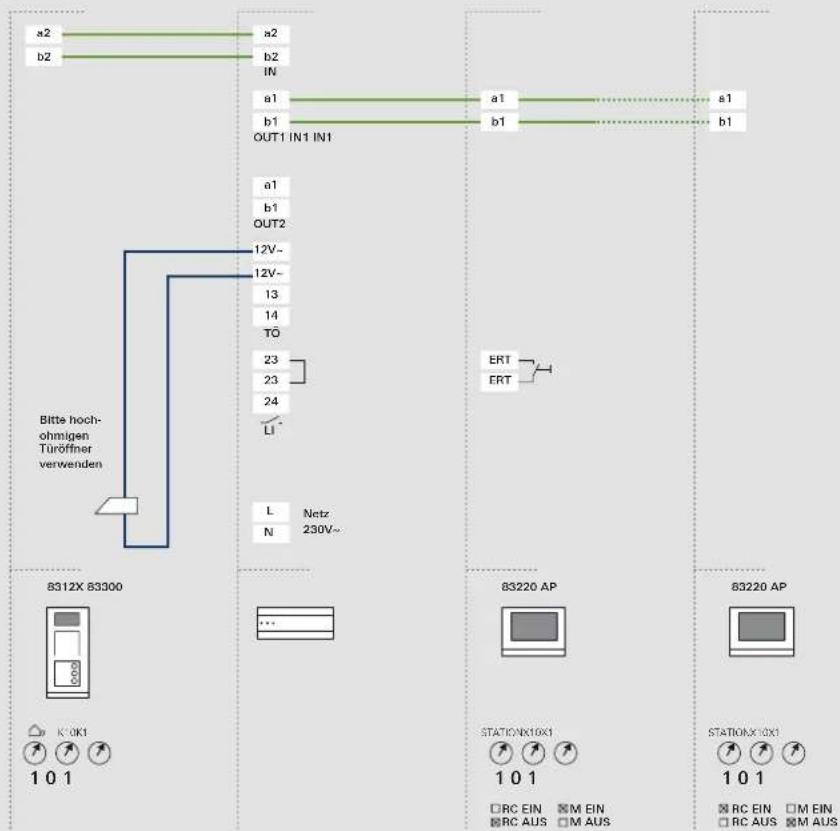

Abb. 13
Anlagentyp: Video MFH, eine Türstation Einbau-Audiomodul und Kamera
Anlagentyp: Video mit 2 bis 4 Türstationen Verkabelung der Türen: sternförmig Abb. 14
Anlagenbeschreibung:
Die Busch-Welcome® Anlage Video kann auf bis zu vier Busch-Welcome® Außenstationen 8312x/x-xxx oder Einbau-Module 83110 und 83111 erweitert werden. Als Innenstationen können das Busch-WelcomePanel® 83220 AP-xxx oder die Audiogeräte 83205 AP-xxx, 83210 AP-xxx und 83200 U eingesetzt werden.
Je zusätzlicher Türstation wird ein Busch-Welcome® Schaltaktor Tür/Licht 83330 und ein Videoverteiler Außen 83325/2 benötigt. Die Spannungsversorgung der zusätzlichen Türöffner erfolgt über den Klingeltransformator 83315.
Eine Verbindung wird durch Klingeln zu der rufenden Außenstation aufgebaut. Die Zuordnung der Türöffnerfunktion erfolgt automatisch über den Klingelruf. Ohne erfolgten Klingelruf ist die an der Innenstation eingestellte „Standard-Außenstation“ aktiv.
Verbindungen, die an einer Außenstation aufgebaut werden, haben stets eine höhere Priorität als bestehende Verbindungen. Dies bedeutet, dass eine vorhandene Verbindung unterbrochen wird, sobald an derselben Außenstation ein anderer Teilnehmer gerufen wird.
Bei zwei oder mehr Außenstationen hat ein bestehender Ruf Vorrang, ein weiterer Ruf von einer anderen Außenstation wird negativ quittiert.
Ein Bewohner kann keine Verbindung zu einer Außenstation aufbauen, wenn bereits eine Verbindung besteht (Mithörsperre). Eine belegte Busch-Welcome® Anlage wird an den Innenstationen durch eine optische Rückmeldung signalisiert.
Anschluss und Verwendung des Einbau-Audiomoduls in Video-Türsprechanlagen Abb. 15
Einbau-Audiomodul
Das Einbau-Audiomodul stellt die Basiskomponente dar. Sie verfügt über einen Lautsprecher und ein Mikrofon, einen Anschluss an den 2-Draht-Bus, Binäreingänge zum Anschluss von bis zu 8 Klingeltasten sowie über Schnittstellen für die Verbindung mit den Einbau-Tastenerweiterungen und dem Kameramodul.
Einbau-Tastenerweiterung
Die Einbau-Tastenerweiterung erweitert das Einbau-Audiomodul um weitere Binäreingänge. Das Einbau-Audiomodul kann mit bis zu 8 Einbau-Tastenerweiterungen verkettet werden, so dass der Anschluss von bis zu 99 Ruftasten möglich ist.
Kameramodul
Für Kameramodule gibt es keine normierte Montagebedingungen. Der Ausschnitt muss speziell auf die Maße des Busch-Jaeger Kameramoduls angepasst werden. Dies muss bei der Bestellung der Sprechplatte bzw. des Briefkastens berücksichtigt werden. Die Abmessungen sind in Kapitel 06 Maßzeichnungen, UP-Einbaugehäuse, Einbaumodule detailliert angegeben. Die empfohlene Einbauhöhe beträgt 1,5 m.
Anschluss des Türöffners
Das Einbau-Audiomodul verfügt über ein eingebautes Relais, um den Türöffner zu schalten (Anschlussklemmen 13/14). Diese Funktion ist vor allem im Renovationsfall interessant, wenn eine ältere Außenstation ersetzt wird, über die der Türöffner bereits verdrahtet war. Das Problem dieser Verdrahtung liegt in der Sicherheit der Anlage. Sollte ein Unbefugter das Installationsfach des Briefkastens öffnen, kann er sich durch einfaches Kurzschließen der Leitungen Zugang verschaffen. Die Empfehlung sollte hier also lauten, eine solche Verdrahtung nur für nicht sicherheitskritische Bereiche vorzunehmen (z. B. Gartentor).
Anlagentyp: Video mit 2 bis 4 Türstationen Verkabelung der Türen: sternförmig
C1[L1 Netz 230V- N/4 OUT- INnetbuslinien 1 und 2 Zum Anschluss von Audi-/Videinwertenen
end
subgraph Power Line
D1,a1,b1,cout
E1,aout
F1,aout
G1,aout
H1,aout
I1,aout
J1,aout
K1,aout
L1,aout
end
subgraph Power Line
M1,aout
N1,bout
O1,bout
P1,bout
Q1,bout
R1,bout
S1,bout
T1,bout
U1,bout
V1,bout
W1,bout
X1,bout
Y1,bout
Z1,bout
AA1,bout
AB1,bout
AC1,bout
AD1,bout
AE1,bout
AF1,bout
AG1,bout
AH1,bout
AI1,bout
AJ1,bout
AKI,bout
ALi,bout
AMi,bout
ANi,bout
AOi,bout
APi,bout
AQi,bout
ARi,bout
ASi,bout
ATi,bout
AUi,bout
AVi,bout
AWi,bout
AXi,bout
AZi,bout
BAi,bout
BBi,bout
BCi,bout
BDi,bout
BEi,bout
BFi,bout
BGi,bout
BHi,bout
BIi,bout
BJi,bout
BKi,bout
BLi,bout
BMi,bout
BNi,bout
BOi,bout
BPi,bout
BPJ,bout
BPK,BOUT
BPL,BOUT
BPM,BOUT
BPN,BOUT
BPO,BOUT
BPQ,BOUT
BPR,BOUT
BPS,BOUT
BPT,BOUT
BPU,BOUT
BPV,BOUT
BPW,BOUT
BPX,BOUT
BPY,BOUT
BPZ,BOUT
BPW,BOUT
BPX,BOUT
BPY,BOUT
Abb. 15
Anschluss und Verwendung des Einbau-Audiomoduls in Video-Türsprechanlagen
Anlagentyp: MFH Audio-Video in einer Anlage gemischt
Abb. 16
Anlagenbeschreibung:
Der Mischbetrieb von Busch-Welcome® Audio und Video Außenstationen als auch Innenstationen ist möglich. Der Aufbau der Anlage erfolgt gemäß der Topologie und Systembedingungen für Videoanlagen.

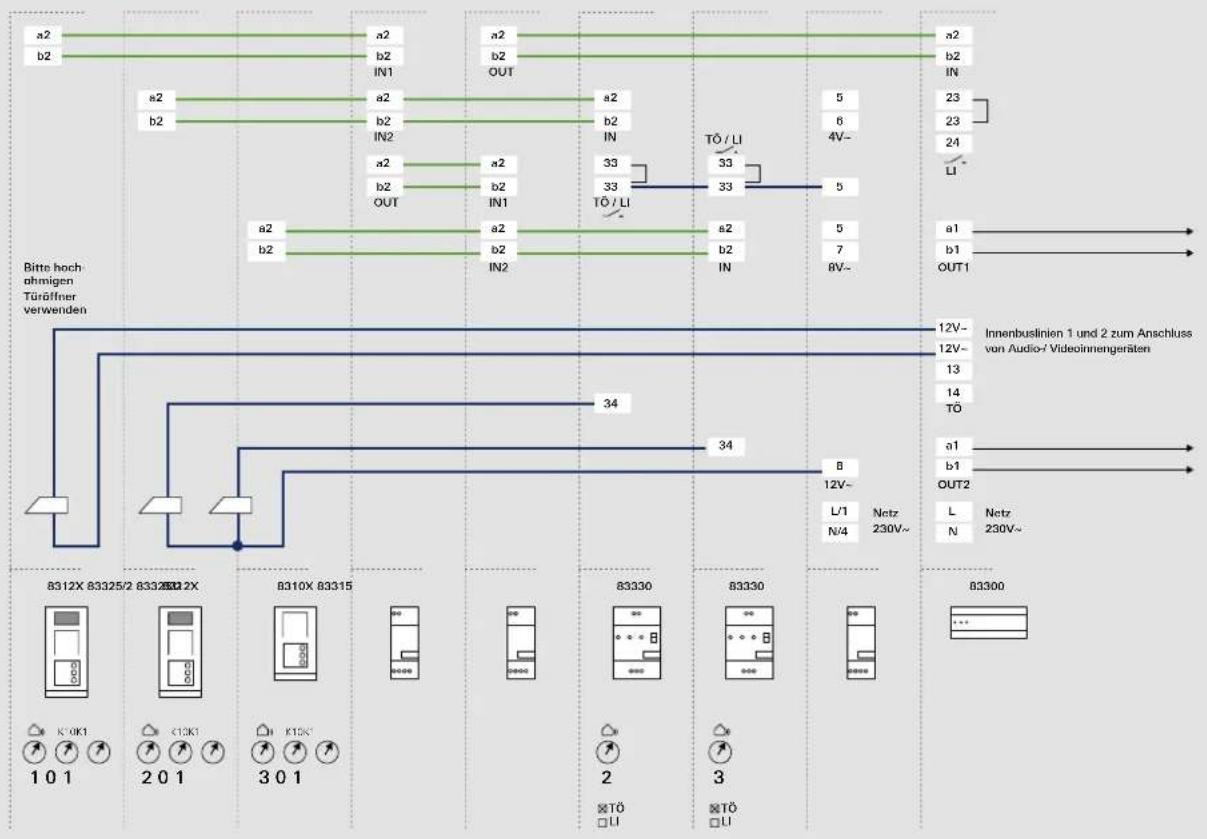

Verwendung der beiden Innenbuslinien Abb. 17
An die Systemzentrale können zwei Innenbuslinien angeschlossen werden. Wird eine Innenbuslinie nur für Audio genutzt, gelten in dieser Linie die Regeln und Reichweiten für Audioanlagen. Es werden an den Abzweigungen keine Videoverteiler benötigt und die Abschlusswiderstände sind auf „OFF“ zu setzen.
Abb. 16
Anlagentyp: MFH Audio-Video in einer Anlage gemischt
subgraph_Component_1["8312X B3325/2 B332B32X"]
A1["101"] --> B1["201"]
C1["201"] --> D1["301"]
E1["301"] --> F1["..."]
end
subgraph_Component_2["8310X B3315"]
G1["..."]
H1["..."]
I1["..."]
J1["..."]
end
subgraph_Component_3["83330"]
K1["2"]
L1["3"]
M1["..."]
end
subgraph_Component_4["83330"]
N1["..."]
O1["..."]
end
subgraph_Component_5["83300"]
P1["..."]
Q1["..."]
R1["..."]
end
A2["8312X B3325/2 B332B32X"] --> B2["101"]
B2 --> C2["201"]
C2 --> D2["301"]
D2 --> E2["..."]
E2 --> F2["..."]
F2 --> G2["..."]
G2 --> H2["..."]
H2 --> I2["..."]
I2 --> J2["..."]
J2 --> K2["..."]
K2 --> L2["..."]
L2 --> M2["..."]
M2 --> N2["..."]
N2 --> O2["..."]
O2 --> P2["..."]
P2 --> Q2["..."]
Q2 --> R2["..."]
R2 --> S2["..."]
S2 --> T2["..."]
T2 --> U2["..."]
U2 --> V2["..."]
V2 --> W2["..."]
W2 --> X2["..."]
X2 --> Y2["..."]
Y2 --> Z2["..."]
subgraph_Component_6["8310X B3315"]
AA["101"] --> AB["201"]
AC["301"] --> AD["..."]
end
subgraph_Component_7["83330"]
AE["101"] --> AF["201"]
AG["301"] --> AH["..."]
end
subgraph_Component_8["83330"]
AI["101"] --> AJ["201"]
AK["301"] --> AL["..."]
end
subgraph_Component_9["83300"]
AM["101"] --> AN["201"]
AO["301"] --> AP["..."]
end
subgraph_Component_10["8310X B3315"]
AQ["101"] --> AR["201"]
AS["301"] --> AT["..."]
end
subgraph_Component_11["8310X B3315"]
AU["101"] --> AV["201"]
AW["301"] --> AX["..."]
end
subgraph_Component_12["8310X B3315"]
AZ["101"] --> BA["201"]
BB["301"] --> BC["..."]
end
subgraph_Component_13["8310X B3315"]
BD["101"] --> BE["201"]
BF["301"] --> BG["..."]
end
subgraph_Component_14["8310X B3315"]
BH["101"] --> BI["201"]
BJ["301"] --> BK["..."]
end
subgraph_Component_15["8310X B3315"]
BL["101"] --> BM["201"]
BN["301"] --> BO["..."]
end
subgraph_Component_16["8310X B3315"]
BP["A"] --> BQ["BQ"]
BR["B"] --> BS["CQ"]
BT["C"] --> BU["CQ"]
BV["D"] --> BW["DQ"]
BX["E"] --> BY["EQ"]
BZ["F"] --> CA["ZQ"]
CB["C"] --> CC["CQ"]
DD["D"] --> EE["DQ"]
FF["E"] --> DG["DQ"]
DH["F"] --> DI["DQ"]
DJ["G"] --> DK["GQ"]
DL["H"] --> DV["HQ"]
DW["I"] --> DX["V"] --> DW
DX["V"] --> DY["V"] --> DW
DY["V"] --> DW
DW["V"] --> DY
DY["V"] --> DY
DY["V"] --> DY
DY["V"] --> DY
DY["V"] --> DY
DY["V"] --> DY
DY["V"] --> DY
DY["V"] --> DY
DY["V"] --> DY
DY["V"] --> DY
DY["V"] --> DY
DY["V"] --> DY
DY["V"] --> DY
DY["V"] --> DY
DY["V"] --> DY
DY["V"]
Abb. 17
Beispiel für den Aufbau des Innenbus
Anlagentyp: Audio-Video mit Zusatzspannungsversorgung Abb. 18
Anlagenbeschreibung:
Eine Systemzentrale stellt der Busch-Welcome® Anlage 65 Verbrauchseinheiten bereit. Mit ihnen werden die angeschlossenen Geräte versorgt. Damit können – zum Beispiel in einem Einfamilienhaus – eine Busch-Welcome® Außenstation Video sowie bis zu vier Busch-WelcomePanel® betrieben werden.
In einem Mehrfamilienhaus kann zum Beispiel eine Anlage mit einer Busch-Welcome® Außenstation Audio und 15 Klingeltasten und 30 Innenstationen Audio mit Hörer (d. h. zwei pro Wohnungen) an einer Systemzentrale betrieben werden. Bei höherer Anzahl wird eine Zusatzspannungsversorgung benötigt.
Eine Zusatzspannungsversorgung stellt weitere 45 Verbrauchseinheiten für die Versorgung von Busch-Welcome® Komponenten zur Verfügung.
Des Weiteren kann die Zusatzspannungsversorgung in Videoanlagen als Videoverteiler für vier Stichleitungen verwendet werden.
Hinweis: Bitte beachten Sie die systemspezifischen Angaben zur Verkabelung, zu Reichweiten, Verbrauchseinheiten und zur Systemtopologie in Kapitel 02 (Planung und Installation).
Detaillierte Angaben zum Funktionsumfang der Busch-Welcome® Komponenten entnehmen Sie Kapitel 07 (Sortimentsübersicht).
Anlagentyp: Video mit IP-Gateway Abb. 19
Anlagenbeschreibung:

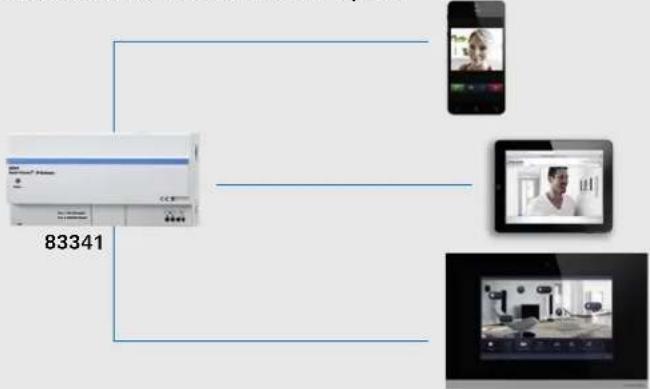

Als Ergänzung zu den fest installierten Innensprechstellen können über das IP-Gateway 83341 bis zu vier Teilnehmer in die Busch-Welcome® Anlage integriert werden. Als Teilnehmer kommen in Frage Smartphones, Tablet-PCs (Android ab Version 4.0 und iOS ab Version 5.0), Busch-ComfortPanel® 8136/09-xxx bzw. 8136/12-xxx oder ein Busch-ComfortPanel® 8136.
Es können drei Benutzerprofile im IP-Gateway, mit unterschiedlichen Berechtigungen, angelegt werden. Die maximal 4 Teilnehmer können einem oder unterschiedlichen Benutzerprofilen zugeordnet werden.
Verschiedene Teilnehmer können miteinander gemischt werden, z. B. ein Busch-ComfortPanel ^® , ein Tablet-PC und zwei Smartphones.
Hinweis: Es kann nur ein Busch-ComfortPanel® 8136 (Version 2.4) konfiguriert werden. Das Anlernen von bis zu drei weiteren Tablet-PCs, Smartphones und Busch-ComfortPanels® 8136/09-xxx bzw. 8136/12-xxx ist möglich.
Das IP-Gateway verhält sich wie eine Innenstation, d. h. es kann nur einer Klingeltaste zugeordnet werden. Alle an das IP-Gateway angeschlossenen Teilnehmer arbeiten dann im Parallelbetrieb.
Abb. 18
Anlagentyp: Audio-Video mit Zusatzspannungsversorgung
Beispiel für eine Beschaltung der Zusatzspannungsversorgung. An die Zusatzspannungsversorgung können vier Innenbuslinien angeschlossen werden. Wird eine Innenbuslinie nur für Audio genutzt, gelten in dieser Linie die Regeln für Audioanlagen. Es werden an den Abzweigungen keine Videoverteiler benötigt und die Abschlusswiderstände sind auf „OFF“ zu setzen. Der Einsatz einer Zusatzspannungsversorgung führt nicht zu einer Reichweitenerhöhung.

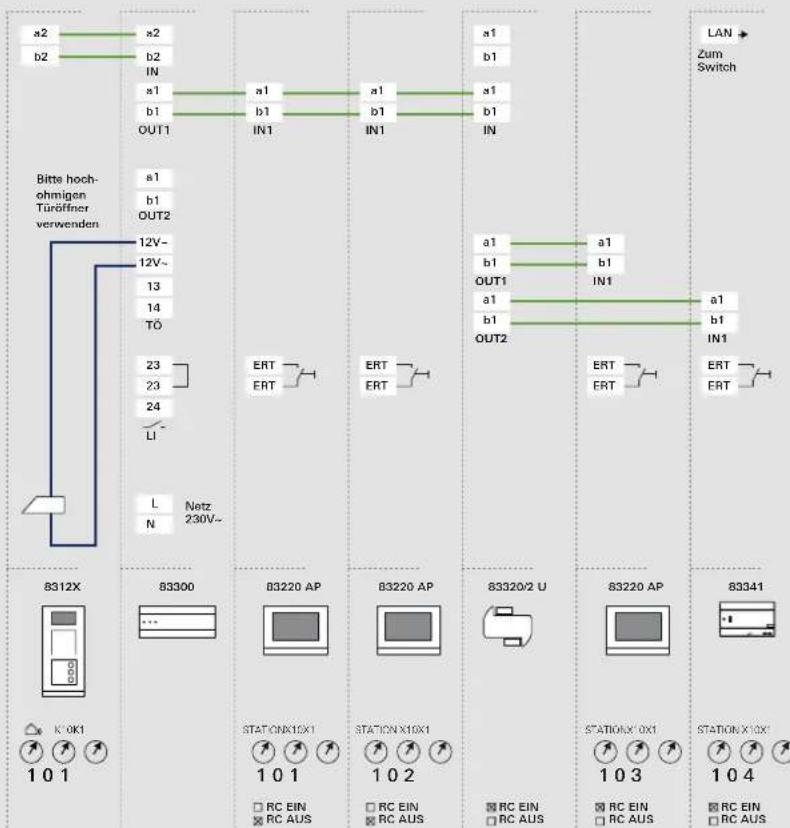

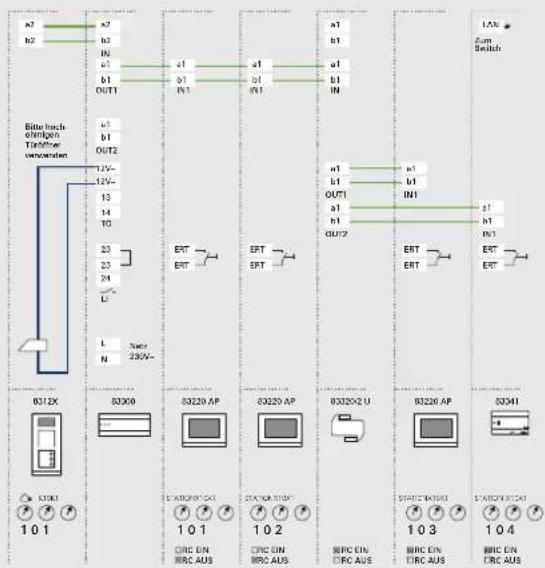

Abb. 19
Anlagentyp: Video mit IP-Gateway
note right of B3300: B3220 AP
note left of B3220 AP: B3220 AP
note right of B3220 AP: B3220 AP
note bottom of B3341: B3341
note top of B3341: B3341
note bottom of B3341: B3341
note top of B3341: B3341
note bottom of B3341: B3341
note top of B3341: B3341
note bottom of B3341: B3341
note top of B3341: B3341
note top of B3341: B3341
note bottom of B3341: B3341
note top of B3341: B3341
note bottom of B3341: B3341
note top of B3341: B3341
note bottom of B3500: B5000
note top of B5000: B5000
note bottom of B5000: B5000
note top of B5000: B5000
note bottom of B5000: B5000
note top of B5000: B5000
note bottom of B5000: B5000
note top of B5000: B5000
note bottom of B5000: 2777
note top of B5000: 2777
note bottom of B5000: 2777
1. Installation
» Anschluss des IP-Gateways an die Busch-Welcome® Anlage
2.1

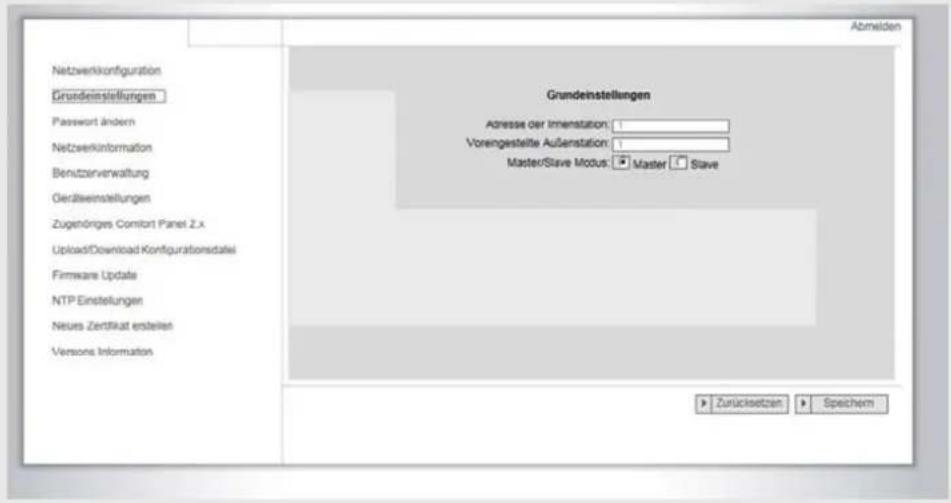

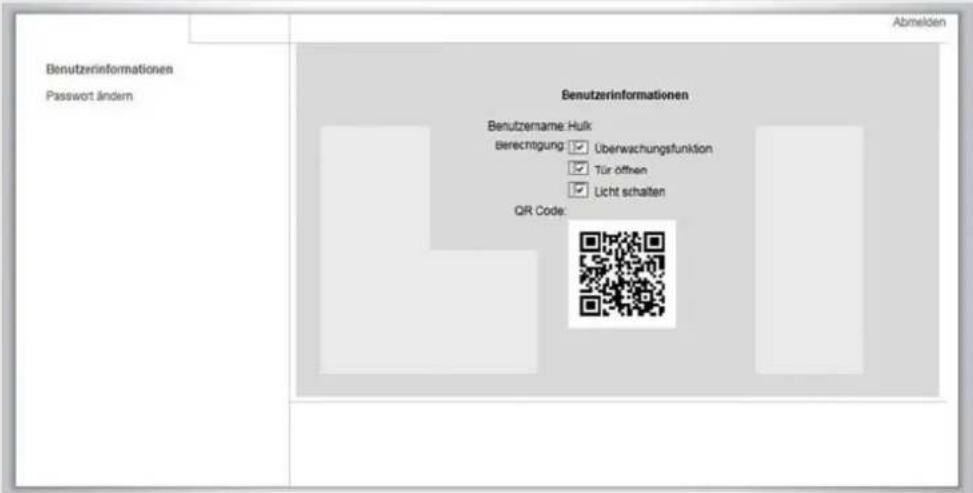

» Konfigurierung von notwendigen Einstellungen auf dem Web Interface des IP-Gateways
» Das Gateway stellt einen QR-Code mit allen Nutzerprofildaten bereit
3. App Download
» Installieren Sie die App auf Ihrem Smartphone
» Einscannen des vom IP-Gateway bereitgestellten QR-Codes
Dieser QR-Code dient lediglich als Platzhalter.
Schaltaktor Unterputz 83335 U
Betriebsart Innenstelle Abb. 20
Der Schaltaktor Unterputz ergänzt das Busch-Welcome® System um einen Aktor für die Montage in einer 55 mm ∅ Unterputzdose.
In der Betriebsart „Innenstelle“ schaltet der Aktor bei einem eingehenden Tür-/Etagenruf.
Ein am Nebenstelleneingang angeschlossener Taster fungiert als Etagenruftaster. Alle Innensprechstellen mit der gleichen Adresse lösen einen Etagenruf aus. Das Relais des Aktors schaltet.
Anwendung: Ansteuerung eines bauseitigen Signalgebers parallel zur Innenstation (Nebensignalfunktion). Schaltaktor und die Innenstation erhalten die gleiche Adresse, der Schaltaktor arbeitet als Slave.
Die Schaltzeit des Relais ist über ein Potenziometer von einer Sekunde bis eine Minute einstellbar.
Der Schaltaktor kann auch ohne parallele Innensprechstelle über eine Ruftaste angesteuert werden. Das Gerät arbeitet dann als Master und erhält die Adresse der Ruftaste, über die der Aktor angesteuert werden soll.
Schaltaktor Unterputz 83335 U
Betriebsart Außenstelle Abb. 21
Der Schaltaktor Unterputz ergänzt das Busch-Welcome® System um einen Aktor für die Montage in einer 55 mm ∅ Unterputzdose.
In der Betriebsart „Außenstelle“ schaltet der Aktor bei einem eingehenden Ruf von der Taste 1 des Einbau-Audiomoduls. Ein am Nebenstelleneingang angeschlossener Taster schaltet das Relais des Aktors.
Anwendung: Schalten einer Beleuchtung (z. B. Außenbeleuchtung) über einen Taster an der Außensprechstelle.
Die Schaltzeit des Relais ist über ein Potenziometer von einer Sekunde bis 5 Minuten einstellbar.

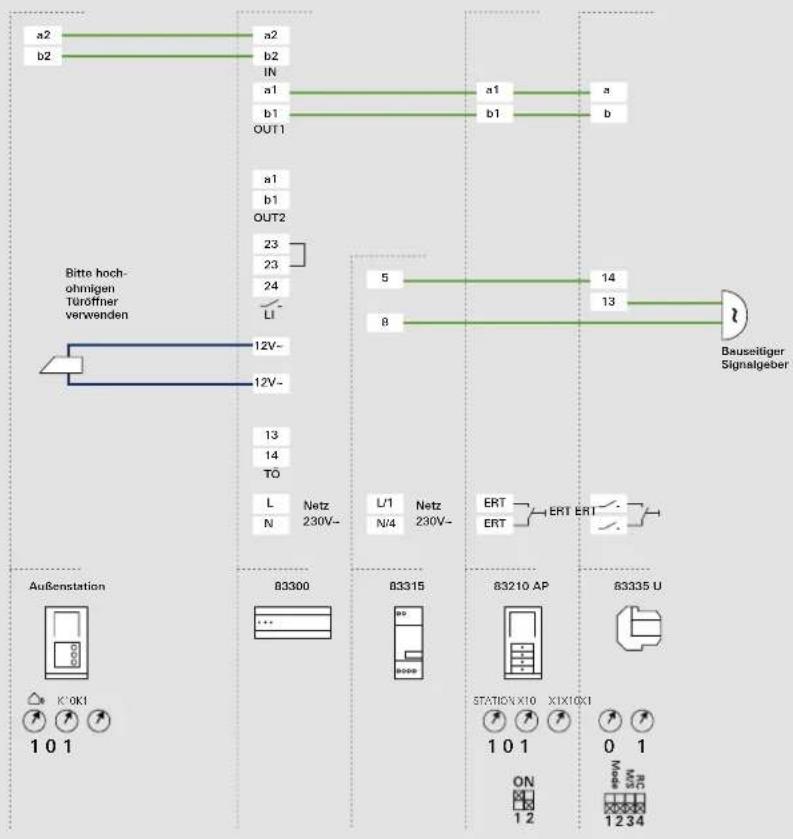

Abb. 20
Schaltaktor Unterputz 83335 U Betriebsart Innenstelle
AYXb["u00kI 100kI 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 8335u [Bausseitiger Signalgeber"]

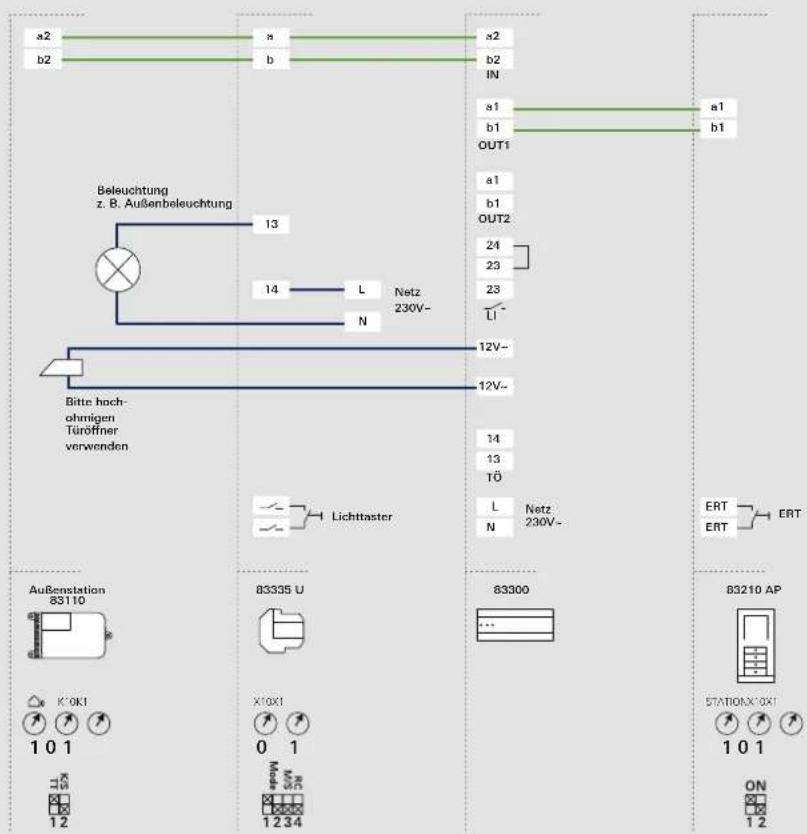

Abb. 21
Schaltaktor Unterputz 83335 U Betriebsart Außenstelle
Betriebsart Licht Abb. 22
Der Schaltaktor Unterputz ergänzt das Busch-Welcome® System um einen Aktor für die Montage in einer 55mm ∅ Unterputzdose.
In der Betriebsart „Licht“ schaltet der Aktor beim Betätigen der Lichttaste einer Innensprechstelle.
Ein am Nebenstelleneingang angeschlossener Taster schaltet das Relais des Aktors.
Anwendung: Schalten einer Beleuchtung (z. B. Treppenhauslicht) über den Lichttaster einer Innensprechstelle.
Die Schaltzeit des Relais ist über ein Potenziometer von einer Sekunde bis 5 Minuten einstellbar.
Abb. 22
Schaltaktor Unterputz 83335 U Betriebsart Licht
AE["K10K1 101"]
end
subgraph Meter2
AF
AG
AH
AI
AJ
AK
AL
AM
AN
AO
AP
AQ
AR
AS
AT
AU
AV
AW
AX
AY
AZ
BA
BB
BC
BD
BE
BF
BG
BH
BI
BJ
BK
BL
BM
BN
BO
BP
BPB
BPX
BPXX
BPXXX
BPXXXX
BPXXXX
BPXXXX
BPXXXX
end
04 Inbetriebnahme
Adressierung
Zuordnung der Klingeltaster zu den Wohnungen Die Innenstationen der Wohnungen lassen sich durch Einstellen der Geräteadresse den Klingeltasten einer Türstation zuordnen. Bei Betätigen des Klingeltasters geht bei der festgelegten Adresse der Ruf ein.
Verwendung mehrerer Außenstationen: einheitliche Zuordnung der Klingeltasten Abb. 23 Bei mehreren Außenstationen innerhalb einer Busch-Welcome® Anlage sind die Klingeltasten jeder Außenstation in der Regel gleichartig zugeordnet. So können von allen Außenstationen alle Wohnungen gerufen werden. Das ist sinnvoll bei einem Gebäude mit mehreren Eingängen – von denen aus jeweils alle Wohnungen erreichbar sind.
Mehrere Außenstationen mit unterschiedlichen Klingelfeldern Abb. 24
Alternativ können die Klingeltasten der verschiedenen Außenstationen unterschiedlich zugeordnet werden, wenn von einer Außenstation alle Wohnungen und von weiteren Außenstationen nur ein Teil der Wohnungen gerufen werden soll. Im dargestellten Beispiel ist eine Außenstation an der Toreinfahrt angebracht, mit der alle vier Wohnungen gerufen werden können. Am linken Gebäude mit den Wohnungen 01 und 02 befindet sich eine Außenstation, am rechten Gebäude mit den Wohnungen 03 und 04 eine weitere Außenstation. Von diesen beiden Außenstationen können jeweils nur zwei Wohnungen gerufen werden.

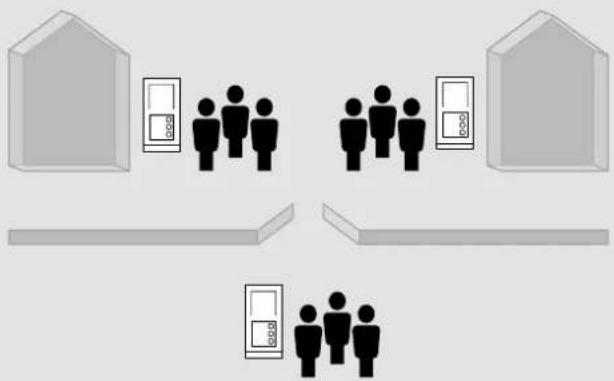

Abb. 23
Verwendung mehrerer Außenstationen: einheitliche Zuordnung der Klingeltasten
Mehrere Außenstationen mit unterschiedlichen Klingelfeldern
links Gebäude
Zuordnung der Klingeltaster einer Außenstation zu einer Wohnung
Werkseitige Zuordnung der Klingeltaster Abb. 25 Die Klingeltaster einer Außenstation sind von oben nach unten bzw. links nach rechts fortlaufend den Wohnungen mit den Adressen 01, 02 usw. zugeordnet. Diese einfache Zuordnung gilt auch bei mehreren Außenstationen in einer Anlage. So ist in der nachfolgenden Darstellung der Taster A jeder Außenstation der Wohnung 01 zugeordnet usw. Diese Werkseinstellung ist über zwei Potenziometer an der Rückseite der Außenstation festgelegt. „K10“ muss auf „0“ und „K1“ auf „1“ stehen.
Änderung der Zuordnung der Klingeltaster („Offset“) Abb. 26
Die voreingestellten Adressen der Klingeltaster können geändert werden. Damit der oberste Klingeltaster auf der linken Seite einer anderen Wohnung zugeordnet ist. Die weiteren Klingeltaster sind fortlaufend den anderen Wohnungen zugeordnet. Die nachfolgende Darstellung zeigt drei Außenstationen. Die Außenstation an der Toreinfahrt und die Außenstation am linken Gebäude zeigen die werkseitige Zuordnung der Klingeltasten. An der Außenstation des rechten Gebäudes ist ein Offset von 03 eingestellt. Der Wert des „Offset“ wird an zwei Potenziometern an der Rückseite der Außenstation festgelegt. Dabei gibt „K10“ die Zehnerstelle (hier „0“) und „K1“ die Einerstelle (hier „3“) an. Werkseitig steht der Offset auf „01“.
Abb. 25
Mehrere Außenstationen mit identischer Belegung

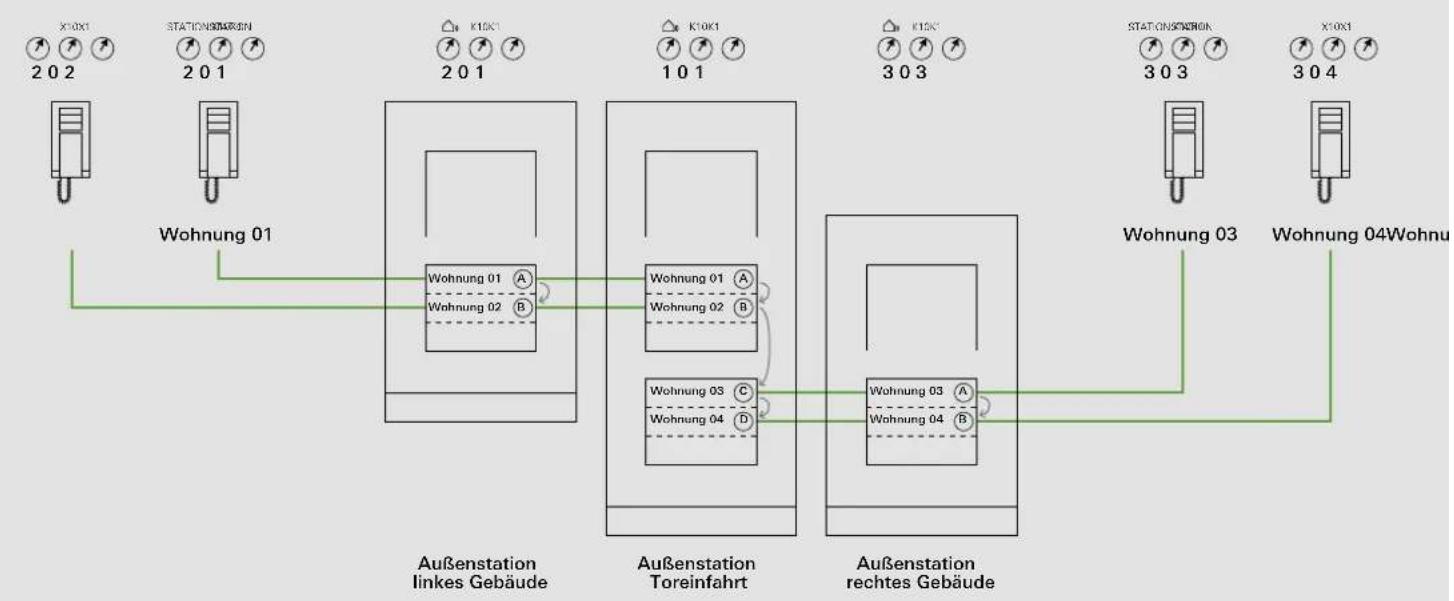

Abb. 26
Mehrere Außenstationen mit identischer Belegung
Verwendung mehrerer Außenstationen:
Zuweisung der Standard-Außenstation
Das Busch-Welcome® System garantiert bei mehreren Außenstationen das Öffnen der Tür, an der ein Besucher geklingelt hat. Der Bewohner an der Innenstation drückt einfach auf die Taste „Türöffnen“. Zusätzlich kann das dem Eingang zugehörige Licht geschaltet werden. Das Öffnen und Schalten in der Wohnung ist auch ohne bestehende Rufverbindung möglich.
Bei mehreren Eingängen mit einer Außenstation wird eine Standard-Außenstation zum Türöffnen und Lichtschalten festgelegt. Die Einstellung erfolgt an den Innenstationen jeder Wohnung. Bei dem Busch-WelcomePanel® kann das Kamerabild einer Außenstation auch außerhalb einer Rufverbindung aktiviert werden. Hierbei wird das Kamera-bild der Standard-Außenstation gezeigt.
Einstellung der Adresse der Außenstation Abb. 27
An den Außenstationen und den dazugehörenden Schaltaktoren für Tür und Licht erfolgt über das Einstellen der Adresse die Zuweisung zu einem der vier Eingänge der Busch-Welcome® Anlage. Dazu wird der Drehknopf Haus/Außen auf eine Adresse zwischen 1 und 4 eingestellt. Der Knopf befindet sich auf der Rückseite der Außenstation und des Einbau-Audiomoduls bzw. auf der Vorderseite des REG-Schaltaktors.
Einstellung Tastentöne an/aus
An den Außenstationen wird über den Tastentöne-Schalter „TT“ die akustische Rückmeldung beim Drücken einer Klingeltaste ein- und ausgeschaltet. Der Schalter befindet sich auf der Rückseite der Außenstation.

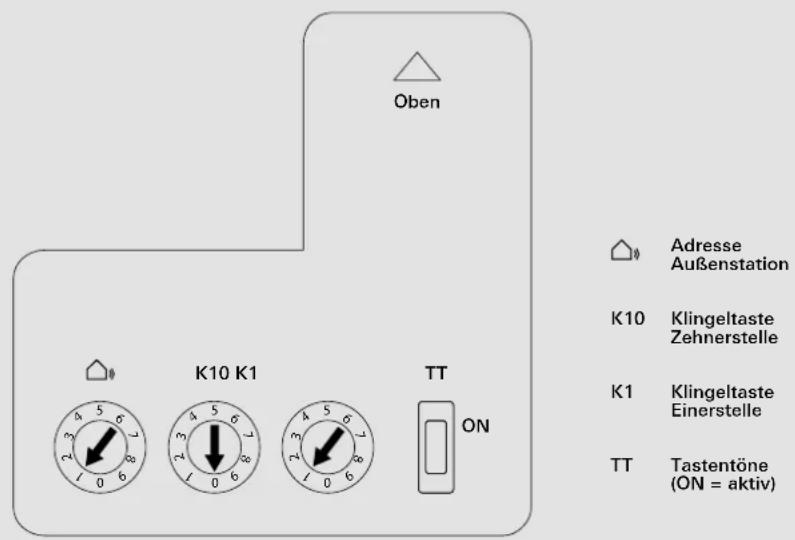

Abb. 27
Drehknopf zur Einstellung der Adressierung einer Außenstation
An den Innenstationen wird über die Einstellung der Adresse die Wohnung zugewiesen. Innerhalb einer Busch-Welcome® Anlage können bis zu 99 Wohnungen adressiert werden. In jeder können sich bis zu vier gleichberechtigte Innenstationen mit derselben Adresse befinden. Beim Drücken der zugeordneten Klingeltaste werden die vier Innenstationen gerufen. Die Adresse einer Innenstation (z. B. „15“) wird mithilfe der Drehknöpfe „X10“ und „X1“ an den Innenstationen eingestellt, wobei „X10“ die Zehnerstelle (hier „1“) und „X1“ die Einerstelle (hier „5“) angibt. Die Drehknöpfe befinden sich an der Rück- bzw. Außen-seite der Innenstationen.
Einstellung der „Standard-Außenstation“
Bei mehreren Außenstationen in einer Busch-Welcome® Anlage muss an den Innenstationen die „Standard-Außenstation“ eingestellt werden.
Hierzu wird der Drehknopf STATION auf die Adresse der Standard-Außenstation eingestellt zwischen 1 und 4. Der Drehknopf befindet sich an der Rück- bzw. Außenseite der Innenstationen.
Einstellung der Haupt-Innenstation
In jeder Wohnung muss an genau einer Innenstation der Schalter „M/S“ aktiviert werden. Das heißt „M=ON“. Bei weiteren Innenstationen in der Wohnung muss an diesen der Schalter auf „M=OFF“ stehen. Der Schalter befindet sich an der Rück- bzw. Außenseite der Innenstationen.
Einstellung des Abschlusswiderstandes
Bei reinen Busch-Welcome® Audio-Anlagen muss der Abschlusswiderstand stets auf „OFF“ geschaltet werden. Bei Video-Anlagen sind die Abschlusswiderstände bei den letzten Geräten eines Zweiges auf „ON“ zu schalten, bei allen anderen auf „OFF“. Das Einstellen der Abschlusswiderstände erfolgt über den Schalter „R/C“ an allen Innenstationen sowie den Videoverteilern Innen und der Zusatzspannungsversorgung.
Einstellung von Türöffner oder Lichtschalter
Die Einstellung wird nur am Schaltaktor Tür/Licht vorgenommen. Sie zeigt die jeweilige Funktion des Geräts in der Busch-Welcome® Anlage. Zum Einstellen dient der Schiebeschalter am Gerät.
Einstellung der Türöffner- oder Lichtzeiten
Diese Einstellung an der Systemzentrale und dem Schaltaktor Tür/Licht bestimmt die Betriebsdauer des Türsummers (von einer bis zehn Sekunden). Die Leuchtdauer kann zwischen einer Sekunde bis fünf Minuten eingestellt werden. An der Systemzentrale befindet sich für beide ein eigenes Potenziometer. Beim Schaltaktor wird dasselbe Potenziometer je nach Stellung des Schiebeschalters für eine der beiden Stellgrößen benutzt.
05 FAQ, Tipps & Tricks, Fehlersuche
Die Busspannung einer Busch-Welcome® Anlage beträgt 28 V DC und ist an allen Geräten am Innenbus (Klemme a1/b1) und Außenbus (Klemme a2/b2) messbar.
Die Busleitung ist verpolungssicher und das System kurzschlussfest.
Die Status-LED an der Systemzentrale und Zusatzspannungsversorgung zeigt den Betriebszustand des Gerätes an:
。
Die Status-LED leuchtet dauerhaft = Das Gerät ist betriebsbereit
Die Status-LED blinkt langsam = Das Gerät ist in Betrieb
Die Status-LED blinkt schnell = Eine Störung liegt an
Fehlerbilder Ursache
| Der Türruf bricht nach ca.1 Sekunde ab Kein Master gesetzt | |
| Das Videobild bricht nach ca. 1 Sekunde ab Kein Master gesetzt | |
| Die Bildspeicherfunktion bei Abwesenheit funktioniert nicht | Kein Master gesetztFunktion ist nicht aktiviert |
| Videobild blau; Türruf, Türöffner und Audiokommunikation funktionieren | Außen- und Innenbus sind vertauschtFlachbandkabel Kameramodul nicht richtig kontaktiert |
| Außenstation Video vorhanden; am Busch-WelcomePanel® wird nur das Kamera-Icon angezeigt; Audiokommunikation funktioniert | Das Kameramodul wird erkannt;Flachbandkabel nicht richtig kontaktiert |
| Außenstation Video vorhanden; an der Innenstelle wird ein blau/schwarzes Bild angezeigt; Audiokommunikation funktioniert | Das Kameramodul wird nicht richtig erkannt;Flachbandkabel nicht richtig kontaktiert |
| Außenstation Video vorhanden; an der Innenstelle wird ein schwarzes Bild angezeigt; Audio-kommunikation funktioniert | An der Systemzentrale wurde das Kabel von der Videoaußenstelle fälschlicherweise auf „OUT“, parallel zum Innenbus angeklemmt |
| Am Busch-WelcomePanel® wird bei manueller Türanwahl die Meldung „System ausgelastet" angezeigt | Es besteht eine Gesprächsverbindung von der Türstation zu einem anderen Teilnehmer (Mithör- und Mitsehsperre) |
| Innenstellen klingeln nicht | Geräteadressen (Drehschalterstellungen) überprüfen |
| Kommunikation funktioniert nicht; am Busch-WelcomePanel® wird nur das Kamera-Icon angezeigt; wenn man versucht, vom Panel zur Außenstelle eine Verbindung herzustellen, kommt ein Fenster mit der Meldung „Keine Antwort“ | Außenstelle arbeitet nicht oder ist nicht vorhanden; Prüfen >> beim Booten der Außenstation müssen die Schriftfeldbeleuchtung und die Lautsprecher-LED angehen und anschließend wieder ausgehen |
1. Hohlwandmontage Abb. 28
Sägen Sie ein Loch entsprechend der Größe der verwendeten Außenstation in das dafür vorgesehene Fassadenstück. Die passende Bohrschablone liegt der Dose bei. Sie können die Maße weiterhin der Zeichnung auf S. 47 entnehmen.
Achten Sie darauf, dass der umlaufende „Kragen“ der Unterputzdose auf der Fassade aufliegen muss!
Verwenden Sie das separat erhältliche Hohlwandmontageset, um die Unterputzdose in dem Ausschnitt zu verankern.
Hohlwandmontageset
Zur Hohlwandbefestigung der Unterputz-Montagedosen.
2. Montage in verklinkerten Fassaden
Stemmen Sie ein Loch entsprechend der Größe der verwendeten Außenstation in das dafür vorgesehene Fassadenstück. Die passende Bohrschablone liegt der Dose bei. Sie können die Maße weiterhin der Zeichnung auf S. 47 entnehmen. Abb. 29
Die Einbautiefe der Dosen beträgt 40 mm.
Achten Sie darauf, dass der umlaufende „Kragen“ der Unterputzdose auf der Fassade aufliegen muss!
Befestigen Sie die Unterputz-Montagedose mithilfe der Langlöcher in Ihrem erstellten Ausschnitt. Sie können die zwischen Dose und Klinger entstandenen Hohlräume mit Montageschaum auffüllen. Brechen Sie hierzu die Löcher in den 45° gewinkelten Ecken der Dose aus. Führen Sie den Verlängerungsschlauch des Montageschaums ein und verfüllen Sie den Hohlraum.
Nutzen Sie niedrig expansiven Montageschaum, um eine Verunreinigung der Innenseite der Unterputzdose zu vermeiden. Nutzen Sie ggf. Montageschaumreiniger, um frische Verschmutzungen zu entfernen.
Benötigtes Zubehör: keins
Abb. 28
Montagehinweis für UP-Gehäuse
3. Montage in gedämmten Fassaden mit anschließendem Verputzen
Befestigen Sie die Inputzdose an entsprechende Geräteträger, die für die gedämmte Außenfassade geeignet sind. Passen Sie die Aufbauhöhe von Geräteträger und Inputzdose an die Stärke der geplanten Außendämmung (z. B. 160 mm Außendämmung) an.
Setzen Sie den beiliegenden Putzdeckel als Putzschutz ein.
Achten Sie darauf, dass keine Hohlräume entstehen, um Wärmebrücken zu vermeiden. Füllen Sie eventuell entstehende Hohlräume mit geeigneten Dämmstoffen aus.
Nach dem erfolgten Dämmen und Verputzen entfernen Sie vorsichtig den über der Dose liegenden Putz. Achten Sie darauf, dass genügend Putz stehenbleibt, so dass das Loch hinterher vom umlaufenden Kragen der Unterputz-Montagedose komplett abgedeckt wird.
Setzen Sie die Unterputz-Montagedose ein und befestigen Sie sie mithilfe der beiliegenden Schrauben in den vier Langlöchern am Boden der Unterputz-Montagedose. Verwenden Sie die kürzeren oder die längeren Schrauben, je nach Stärke des aufgebrachten Putzes.
Einbaumodule für den Einbau in bauseitige Türstationen, Briefkastenanlagen und Kommunikationssäulen
Einbau-Audiomodul 83110, Einbau-Tastenerweiterung 83111 & Kameramodul 83501-101
Abb. 30

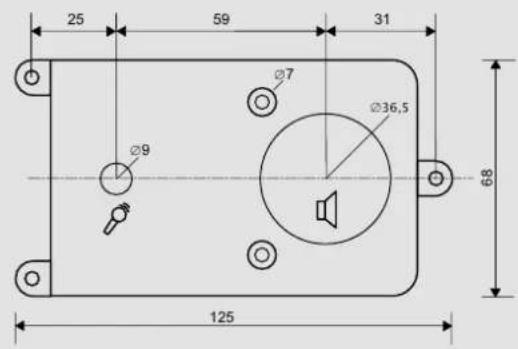

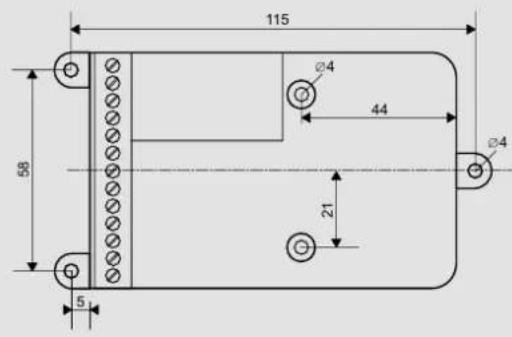

Einbau-Audiomodul 83110

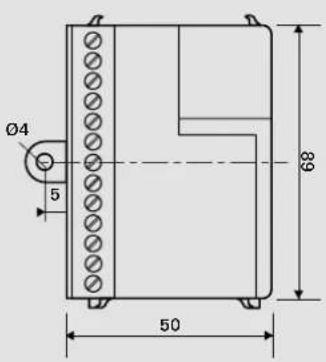

Einbau-Tastenerweiterung 83111
Busch-Welcome® Außenstation Audio
Artikelnummer: 8310x/x-xxx
Funktionen
» Zwei hochwertige Varianten: Außenstation studioweiß matt (stahlbeschichtet) und edelstahl (gebürstet), besonders robust und widerstandsfähig gegen Umwelteinflüsse
» Frontplatte aller Außenstationen in 3 mm Stärke
» Edelstahl-Variante: robuste geschliffene Edelstahl-Frontplatte
» Busch-Welcome® Außenstation Video mit 1 bis 12 Klingeltasten
» Störgeräuschunterdrückung für verständliche Türkommunikation zwischen Bewohner und Besucher
» Spannungsversorgung über 2-Draht-Bus; zusätzliche Verdrahtung mit der Außenstation für Hilfsenergie entfällt
» Namensschilder: verdeckter Mechanismus für den Austausch, schützt vor unberechtigtem Zugriff
» Freisprechfunktion
» Homogene Ausleuchtung von Namensschildern und Ruftasten mit langlebigen LEDs
» Anschlussfertige Auslieferung, lediglich der 2-Draht-Bus ist noch anzuschließen
» Bei Bedarf zuschaltbare akustische Rückmeldung bei Betätigung der Klingeltasten Videokamera mit großem Erfassungswinkel (H 86°, V 67°) und mechanischer Verstellung (H ±15°, V ±15°)
» Automatische Tag-und-Nacht-Umschaltung und Infrarot-LEDs zur Ausleuchtung in der Nacht
Technische Daten
Betriebstemperatur: -25 °C–+55 °C
Schutzart: IP 44
Klemmen eindrähtig: 2 x 0,6 mm²–2 x 1 mm²
Klemmen feindrähtig: 2 x 0,6 mm ^3 –2 x 0,75 mm ^2
Busspannung: 28 V - ±2 V
Service QR-Code
www.busch-jaeger-katalog.de/
8300-0-0012,artikel.html
Funktionen
» Zwei hochwertige Varianten: Außenstation edelstahl (gebürstet) und studioweiß matt (metallbeschichtet), besonders robust und widerstandsfähig gegen Umwelt-einflüsse
» Frontplatte aller Außenstationen in 3 mm Stärke
» Edelstahl-Variante: robuste geschliffene Edelstahl-Frontplatte
» Busch-Welcome® Außenstation Audio mit 1 bis 15 Klingeltasten
» Störgeräuschunterdrückung für verständliche Tür kom-
munikation zwischen Bewohner und Besucher
» Spannungsversorgung und Datenübertragung über 2-Draht-Bus; zusätzliche Verdrahtung mit der Außenstation für Hilfsenergie entfällt
» Namensschilder: verdeckter Mechanismus für den Austausch, schützt vor unberechtigtem Zugriff
» Homogene Ausleuchtung von Namensschildern und Ruftasten mit langlebigen LEDs
» Anschlussfertige Auslieferung, lediglich der 2-Draht-Bus ist noch anzuschließen
» Bei Bedarf zuschaltbare akustische Rückmeldung bei Betätigung der Klingeltasten
Technische Daten
Betriebstemperatur: -25 °C–+55 °C
Schutzart: IP 44
Klemmen eindrähtig: 2 x 0,6 mm²–2 x 1 mm²
Klemmen feindrähtig: 2 x 0,6 mm ^3 –2 x 0,75 mm ^2
Busspannung: 28 V - ±2 V
Service QR-Code
www.busch-jaeger-katalog.de/
8300-0-0007,artikel.html
Busch-Welcome® Einbau-Audiomodul
Busch-Welcome® Einbau-Tastenerweiterung
Artikelnummer: 83111
Funktionen
» Ermöglicht die Integration der Busch-Welcome® Installation in Briefkastenanlagen
»Ermöglicht die Audiokommunikation
»Eingebautes Relais zur Betätigung des Türöffners
»8 Eingänge zum Anschluss der Klingeltaster
»Sprachlautstärke einstellbar
» Mit Schnittstelle für den Anschluss der Einbau-Tastenerweiterung
»Mit Schnittstelle für den Anschluss des Kameramoduls
Funktionen
» Erweitert das Einbau-Audiomodul um weitere 12 Binär-Eingänge
» Mit Schnittstelle für den Anschluss weiterer Einbau-Tastenerweiterungen
» Das Einbau-Audiomodul kann mithilfe der Einbau-Tastenerweiterung auf maximal 99 Eingänge für Klingeltaster erweitert werden
Technische Daten
Betriebstemperatur: -25 °C–+55 °C
Maße (H x B x T): 68 mm x 126 mm x 31 mm
Technische Daten
Betriebstemperatur: -25 °C–+55 °C
Maße (H x B x T): 68 mm x 50 mm x 24 mm
Service QR-Code
www.busch-jaeger-katalog.de/8300-0-0321,artikel.html
Service QR-Code
www.busch-jaeger-katalog.de/8300-0-0322,artikel.html
Busch-Welcome® App
www.busch-jaeger.de/de/service/ welcome-app.htm
Busch-Welcome® Kameramodul
Artikelnummer: 83501-101
Funktionen
» Ersatzteil für die Außenstation oder als Ergänzung für das Einbau-Audiomodul
»Erweitert das Einbau-Audiomodul mit Videofunktionalität
» Videokamera mit automatischer Tag-/Nacht-Umschaltung und Infrarot-LEDs zur Ausleuchtung der Nachtaufnahmen
»Eingebaute Heizung, um die Linse beschlagfrei zu halten
Technische Daten
Betriebstemperatur: -25 °C–+55 °C
Service QR-Code
www.busch-jaeger-katalog.de/
8300-0-0323,artikel.html
Busch-Welcome® UP-Montagedose Gr. 1/2
Artikelnummer: 83401 U-68x
Funktionen
» Zur Unterputz-Montage einer Busch-Welcome® Außenstation
Technische Daten
Betriebstemperatur: -25 °C–+55 °C
Schutzart: IP 44
Maße (H x B x T): 203 mm x 133 mm x 46 mm
Service QR-Code
www.busch-jaeger-katalog.de/
8300-0-0240,artikel.html
Busch-Welcome® UP-Montagedose Gr. 1/3
Artikelnummer: 83402 U-68x
Funktionen
» Zur Unterputz-Montage einer Busch-Welcome® Außenstation
Technische Daten
Betriebstemperatur: -25 °C–+55 °C
Schutzart: IP 44
Maße (H x B x T): 275 mm x 133 mm x 46 mm
Service QR-Code
www.busch-jaeger-katalog.de/
8300-0-0241,artikel.html
Busch-Welcome®
UP-Montagedose Gr. 1/4
Artikelnummer: 83403 U-68x
Busch-Welcome®
Hohlwandset
Artikelnummer: 83511
Funktionen
» Zur Unterputz-Montage einer Busch-Welcome® Außenstation
Technische Daten
Betriebstemperatur: -25 °C–+55 °C
Schutzart: IP 44
Maße (H x B x T): 347 mm x 133 mm x 46 mm
Service QR-Code
www.busch-jaeger-katalog.de/
8300-0-0242,artikel.html
Busch-Welcome®
UP-Montagedose Gr. 2/3
Artikelnummer: 83404 U-68x
Funktionen
» Zur Unterputz-Montage einer Busch-Welcome® Außenstation
Technische Daten
Betriebstemperatur: -25 °C–+55 °C
Schutzart: IP 44
Maße (H x B x T): 275 mm x 233 mm x 46 mm
Service QR-Code
www.busch-jaeger-katalog.de/
8300-0-0243,artikel.html
Funktionen
»Zur Hohlwandbefestigung der Unterputz-Montagedosen
Service QR-Code
www.busch-jaeger-katalog.de/
8300-0-0308,artikel.html
Busch-Welcome®
Einputzdose Gr. 1/2
Artikelnummer: 83551
Funktionen
»Als Platzhalter während des Verputzens
»Zur Aufnahme der Unterputz-Montagedose
Service QR-Code
www.busch-jaeger-katalog.de/
8300-0-0345,artikel.html
Busch-Welcome®
Einputzdose Gr. 1/3
Artikelnummer: 83552
Funktionen
»Als Platzhalter während des Verputzens
»Zur Aufnahme der Unterputz-Montagedose
Service QR-Code
www.busch-jaeger-katalog.de/
8300-0-0346,artikel.html
Busch-Welcome®
Einputzdose Gr. 1/4
Artikelnummer: 83553
Funktionen
»Als Platzhalter während des Verputzens
»Zur Aufnahme der Unterputz-Montagedose
Service QR-Code
www.busch-jaeger-katalog.de/
8300-0-0347,artikel.html
Busch-Welcome®
Einputzdose Gr. 2/3
Artikelnummer: 83554
»Als Platzhalter während des Verputzens
»Zur Aufnahme der Unterputz-Montagedose
Service QR-Code
www.busch-jaeger-katalog.de/
8300-0-0348,artikel.html
Busch-Welcome® AP-Montagedose Gr. 1/2
Artikelnummer: 83401 AP-68x
Busch-Welcome® AP-Montagedose Gr. 1/4
Artikelnummer: 83403 AP-68x
Funktionen
» Zur Aufputz-Montage einer Busch-Welcome® Außenstation
Technische Daten
Betriebstemperatur: -25 °C–+55 °C Schutzart: IP 44 Maße (H x B x T): 203 mm x 133 mm x 31 mm
Service QR-Code
www.busch-jaeger-katalog.de/8300-0-0037,artikel.html
Funktionen
» Zur Aufputz-Montage einer Busch-Welcome® Außenstation
Technische Daten
Betriebstemperatur: -25 °C–+55 °C Schutzart: IP 44 Maße (H x B x T): 347 mm x 133 mm x 31 mm
Service QR-Code
www.busch-jaeger-katalog.de/8300-0-0039,artikel.html
Busch-Welcome® AP-Montagedose Gr. 1/3
Busch-Welcome® AP-Montagedose Gr. 2/3
Artikelnummer: 83402 AP-68x
Artikelnummer: 83404 AP-68x
Funktionen
» Zur Aufputz-Montage einer Busch-Welcome® Außenstation
Technische Daten
Betriebstemperatur: -25 °C–+55 °C Schutzart: IP 44 Maße (H x B x T): 275 mm x 133 mm x 31 mm
Service QR-Code
www.busch-jaeger-katalog.de/8300-0-0038,artikel.html
Funktionen
» Zur Aufputz-Montage einer Busch-Welcome® Außenstation
Technische Daten
Betriebstemperatur: -25 °C–+55 °C Schutzart: IP 44 Maße (H x B x T): 275 mm x 233 mm x 31 mm
Service QR-Code
www.busch-jaeger-katalog.de/8300-0-0040,artikel.html
Busch-Welcome®
Innenstation Audio mit Hörer
Artikelnummer: 83205 AP-xxx
Funktionen
» Einfaches Abnehmen und Auflegen des Hörers
» Drei Schnellzugriffstasten für Grundfunktionen: Türöffnen, Lichtschalten und Stummschalten
» Betätigung der Schnellzugrifftasten ohne Abnahme des Hörers
» Ruftonunterscheidung Türruf und Etagenruf
» Fünf wählbare Klingeltöne
» Mithörsperre
» Einfache Aufputzmontage oder Installation auf handelsüblicher 58er Unterputzdose
Technische Daten
Klemmen eindrähtig: 2 x 0,6 mm²–2 x 1 mm²
Klemmen feindrähtig: 2 x 0,6 mm ^3 –2 x 0,75 mm ^2
Busspannung: 28 V - ±2 V
Busch-Welcome®
Innenstation Audio mit Display
Artikelnummer: 83200 U
Artikelnummer Zentralscheiben: 83260-xxx
2-fach Rahmen
Funktionen
» 3,8 cm (1,5") großes beleuchtetes, monochromes Display
» Rückmeldungen im Display zur Unterstützung bei der Bedienung, erleichtert dem Nutzer die Bedienung, da er stets Rückmeldung erhält, welche Einstellung gerade betätigt wird
» Automatisches Einschalten des Bildschirms bei eingehendem Türruf
» Freisprechfunktion mit Störgeräusch- und Echo unterdrückung für verständliche Kommunikation
» Die Grundfunktionen Rufannahme, Türöffnen, Lichtschalten und Stummschalten liegen direkt auf der Wippe und sind schnell und einfach einzustellen
» Ruftonunterscheidung Türruf und Etagenruf
» Fünf wählbare Klingeltöne
» Mithörsperre
» Fünfstufig einstellbare Sprachlautstärke
» Automatische Türöffnerfunktion, öffnet die Haustür bei Betätigung der Klingeltaste
» Spannungsversorgung und Datenübertragung über den 2-Draht-Bus; zusätzliche Verdrahtung mit der Innenstation für Hilfsenergie entfällt
Technische Daten
Betriebstemperatur: -5 °C–+40 °C
Schutzart: IP 30
Klemmen eindrähtig: 2 x 0,6 mm²–2 x 1 mm²
Klemmen feindrähtig: 2 x 0,6 mm²-2 x 0,75 mm²
Busspannung: 28 V - ±2 V
Service QR-Code
www.busch-jaeger-katalog.de/
8300-0-0001,artikel.html
Service QR-Code
www.busch-jaeger-katalog.de/
8300-0-0212,artikel.html
Busch-Welcome® Innenstation Audio
Artikelnummer: 83210 AP-xxx
» Mit Freisprechfunktion. Freisprechlautstärke einstellbar
» Schnellzugriffstasten für Türöffner, Stummschalten und Licht
» Unterschiedliche Klingeltöne für Tür- und Etagenruf einstellbar
» Fünf polyphone Klingeltöne stehen zur Auswahl
» Lautstärke der Klingeltöne einstellbar
Funktionen
» 17,8 cm (7") großes hochwertiges Farb-TFT-Touchdisplay mit intuitiver Bedienung (Auflösung 800 x 480 [WVGA])
» Automatisches Einschalten des Kamerabildes bei eingehendem Türruf
» Bei Abwesenheit werden automatisch drei Bilder des Besuchers im Ereignisspeicher abgelegt
» Manuelle Aufnahme von Bildern während des Gespräches jederzeit möglich
» Ereignisspeicher: Der Nutzer ist informiert, wer wann an seiner Haustür geklingelt hat
» Elektronischer Bilderrahmen im Standby-Modus wählbar
» Freisprechfunktion mit Störgeräusch- und Echounterdrückung für verständliche Kommunikation
» Sechs Schnellzugriffstasten für die Grundfunktionen Rufannahme, Türöffnen, Stummschalten, Lichtschalten, Schnappschuss und Einstellungen schnell und einfach zu bedienen
» Ruftonunterscheidung Türruf und Etagenruf
» Fünf wählbare Klingeltöne
» Mithörsperre
» Fünfstufig einstellbare Sprachlautstärke
» Automatische Türöffnerfunktion, öffnet die Haustür bei Betätigung der Klingeltaste
» Spannungsversorgung und Datenübertragung über den 2-Draht-Bus; zusätzliche Verdrahtung mit der Innenstation für Hilfsenergie entfällt
Technische Daten
Betriebstemperatur: -5 °C–+40 °C
Schutzart: IP 30
Maße (H x B x T): 175 mm x 81 mm x 22 mm
Busspannung: 28 V - ±2 V
Technische Daten
Betriebstemperatur: -5 °C–+40 °C
Schutzart: IP 30
Klemmen eindrähtig: 2 x 0,6 mm²–2 x 1 mm²
Klemmen feindrähtig: 2 x 0,6 mm²–2 x 0,75 mm²
Busspannung: 28 V - ±2 V
Service QR-Code
www.busch-jaeger-katalog.de/
8300-0-0324,artikel.html
Service QR-Code
www.busch-jaeger-katalog.de/
8300-0-0004,artikel.html
Busch-Welcome® Systemzentrale
Artikelnummer: 83300
Funktionen
» Versorgt und steuert die gesamte Türkommunika tionsanlage
» An die Systemzentrale werden die Busch-Welcome® Außenstationen, die Busch-Welcome® Innenstationen und der elektrische Türöffner sowie das Flurlicht angeschlossen
» Die Schaltdauer von Türöffner und Licht istinstellbar
Technische Daten
Betriebstemperatur: -5 °C–+45 °C
Schutzart: IP 20
Klemmen eindrähtig: 2 x 0,6 mm ^3 –2 x 1 mm ^2
Klemmen feindrähtig: 2 x 0,6 mm ^3 –2 x 0,75 mm ^2
Busspannung: 28 V– ±2V; 1,5 A
Netzspannung: 100–240 V; 50–60 Hz; 0,9 A
Anschlussquerschnitt für 230 V: 1,5 mm²–2,5 mm²
Spannungsversorgung Türöffner: \~12 V; 1,6 A
Potenzialfreier Ausgang Türöffner: 30 V AC/DC; 3 A
Potenzialfreier Ausgang Licht: 230 V\~; 3 AX
Größe: 12 TE
Busch-Welcome® Zusatzspannungs- versorgung
Artikelnummer: 83310
Funktionen
» Zusätzliches Versorgungsgerät der Busch-Welcome® Anlage zur Erhöhung der Anzahl der anschließbaren Innenstationen
Technische Daten
Betriebstemperatur: -5 °C–+45 °C
Schutzart: IP 20
Klemmen eindrähtig: 2 x 0,6 mm²–2 x 1 mm²
Klemmen feindrähtig: 2 x 0,6 mm²–2 x 0,75 mm²
Busspannung: 28 V–±2 V; 1 A
Netzspannung: 100 – 240V; 50/60 Hz; 0,9 A
Anschlussquerschnitt für 230 V: 1,5 mm ^2 – 2,5 mm ^2
Direkt anschließbare Innenstationen: 4
Größe: 8 TE
Service QR-Code
www.busch-jaeger-katalog.de/
8300-0-0046,artikel.html
Service QR-Code
www.busch-jaeger-katalog.de/
8300-0-0047,artikel.html
Busch-Welcome® Videoverteiler Innen
Artikelnummer: 83320/2 U Artikelnummer: 83320/2
Funktionen
» Verteilt das Videosignal der Busch-Welcome® Außen station Video im Gebäude
» Das Videosignal der Eingangstür kann mithilfe des Verteilers in verschiedenen Wohnungen oder in mehreren Räumen empfangen werden
» Lieferbar als Reiheneinbaugerät oder für die Unterputzmontage
» Wird nur bei Verlegung von Stich- und Steigleitungen benötigt
Technische Daten
Betriebstemperatur: -5 °C–+40 °C
Schutzart: IP 20
Klemmen eindrähtig: 2 x 0,6 mm²–2 x 1 mm²
Klemmen feindrähtig: 2 x 0,6 mm ^2 –2 x 0,75 mm ^2
Busspannung: 28 V-±2 V
Größe 83320/2 U: für Einbau in eine tiefe Unterputzdose
Größe 83320/2: 2 TE
Busch-Welcome® Videoverteiler Außen
Artikelnummer: 83325/2
Funktionen
» Ermöglicht den Anschluss mehrerer Busch-Welcome® Außenstationen Video an die Busch-Welcome® Systemzentrale
» Kommt bei Gebäuden mit mehr als einer Busch-Welcome® Außenstation Video zum Einsatz
Technische Daten
Betriebstemperatur: -5 °C–+45 °C
Schutzart: IP 20
Klemmen eindrähtig: 2 x 0,6 mm²–2 x 1 mm²
Klemmen feindrähtig: 2 x 0,6 mm²–2 x 0,75 mm²
Busspannung: 28 V-±2 V
Größe: 2 TE
Service QR-Code
Zur Unterputzmontage
www.busch-jaeger-katalog.de/
8300-0-0042,artikel.html
Reiheneinbaugerät
www.busch-jaeger-katalog.de/
8300-0-0041,artikel.html
Service QR-Code
www.busch-jaeger-katalog.de/
8300-0-0043,artikel.html
Busch-Welcome® IP-Gateway
Artikelnummer: 83341
Funktionen
» Ermöglicht die Kommunikation zwischen der Busch-Welcome® Türkommunikation und dem lokalen IP-Netzwerk
» Ermöglicht die Nutzung des ComfortPanels als Türkommunikations-Innenstelle
» Ermöglicht die Nutzung der Busch-Welcome® App
» Ethernet-Anschluss (RJ-45)
Technische Daten
Betriebstemperatur: -5 °C–+45 °C
Schutzart: IP 20
Maße (H x B x T): 90 mm x 180 mm x 65 mm
Größe: 10 TE
Busch-Welcome® App
Jetzt kostenlos im App-Store und im Play-Store für Smartphones und Tablets verfügbar!
Busch-Welcome® – Türkommunikation in Perfektion durch intelligente Vernetzung mit der Gebäudesystemtechnik und einer Verlinkung zum Smartphone oder Tablet.
Bringen Sie die Türkommunikation Ihrer Busch-Welcome® Anlage auf ihr iOS- oder Android-Gerät! Verpassen Sie keinen Türruf mehr. Mit der Busch-Welcome® App werden Rufe Ihrer Türstation direkt an Ihr Smartphone oder Tablet weitergeleitet. So können Sie sehen und hören, wer vor Ihrer Tür steht. Verpasste Besucher werden mit Bild und Datum aufgezeichnet und können jederzeit einfach abgerufen werden.
Die Verbindung der App mit Ihrer Türkommunikationsanlage erfolgt ganz einfach: Installieren Sie die App, scannen Sie den Konfigurations QR-Code Ihres IP-Gateways, fertig. Informationen zur Konfiguration Ihres IP-Gateways erhalten Sie hier. http://www.busch-jaeger-katalog.de/8300-0-0328,artikel.html
Funktionen
»Audio- und Videokommunikation
»Tür öffnen
»Licht schalten
» Besucherliste mit Bildern
»Einfache Inbetriebnahme mit QR-Code
Voraussetzungen
Busch-Welcome® Türkommunikationsanlage mit konfiguriertem IP-Gateway 83341.
ACHTUNG: Nicht kompatibel mit dem IP-Gateway für Busch-ComfortPanel 83340.
Service QR-Code
www.busch-jaeger-katalog.de/
8300-0-0328,artikel.html
Busch-Welcome® App
www.busch-jaeger.de/de/service/ welcome-app.htm
Busch-Welcome® Schaltaktor Unterputz
Artikelnummer: 83335 U
Artikelnummer: 83315
Funktionen
» Schaltaktor für den Anschluss an den Türkommunikationsbus
» Schaltet angeschlossene Verbraucher bei einem eingehenden Türruf (z.B. einen externen Gong)
» Potenzialfreier Ausgang: 230V, 3AX
Technische Daten
Betriebstemperatur: -5 °C–+45 °C
Schutzart: IP 20
Maße (H x B x T): 51 mm x 51 mm x 28 mm
Funktionen
» Spannungsversorgung für einen elektrischen Türöffner
» 4 V\~, 1, 3 A, 8 VA
» 8 V\~, 1, 3 A, 12 VA
» 12 V\~, 1, 3 A, 16 VA
Technische Daten
Betriebstemperatur: -5 °C–+45 °C
Schutzart: IP 20
Maße (H x B x T): 90 mm x 36 mm x 65 mm
Nennspannung: 230 V\~
Nennfrequenz: 50 Hz
Größe: 4 TE
Service QR-Code
www.busch-jaeger-katalog.de/
8300-0-0327,artikel.html
Service QR-Code
www.busch-jaeger-katalog.de/
8300-0-0045,artikel.html
Notizen
Produktbroschüre
E-CHECK
ELEKTRO
Busch-Jaeger Elektro GmbH
Ein Unternehmen
der ABB-Gruppe
Freisenbergstraße 2
58513 Lüdenscheid
www.BUSCH-JAEGER.de
info.bje@de.abb.com
Zentraler Vertriebsservice:
Tel.: 02351 956-1600
Fax: 02351 956-1700
Busch-Jaeger Produkte gibt es beim Elektroinstallateur
Hinweis:
Nachdruck und lotomechanische Wiedergabe sind nur mit unserer aus drücklichen Genehmigunggestattet.
Die Druckerzeugnisse von Busch-Jaeger informieren nach bestam Wissen, die Aussagen sind jedoch nicht rechtsverbindlich. Alle Abbildungen und Fotografien der dargestellten Produkte sind in Bezug auf Farbigkeit, Abmessungen und Aussleitung nicht verbindlich.
Die meisten Busch-Jaeger Produkte sind eingetragene Warenzeichen.
Die Angaben in diesem Katalog sind ohne Gewähr. Ände run gen und Aktualisierung gen, die dem Fortschritt dienen, bleiben vorbehalten.
Alle Produkte in diesem Druck erzeugnis, die den CE Richtlinien entsorchen, tragen auf der Verpackung und dem Produkt die entsprechende Kennzeichnung.
