BEDIENUNGSANLEITUNG 1208457 Renkforce

© Bedienungsanleitung

Funk-Schaltsteckdose, 433 MHz

Best.-Nr. 1208457

Bestimmungsgemäße Verwendung

Mit dieser Funk-Schaltsteckdose kann mittels dem passenden Funkhandsender kann ein an der Funk-Schaltsteckdose angeschlossener Verbraucher drahtlos ein- bzw. ausgeschaltet werden.

Die Funk-Schaltsteckdose ist ausschließlich für den Betrieb in trockenen Innenräumen geeignet.

Die Spannungsversorgung erfolgt via 230 V/AC, 50 Hz.

Die Sicherheits- und Bedienhinweise dieser Bedienungsanleitung sind unbedingt zu beachten. Sie dienen nicht nur dem Schutz des Geräts, sondern besonders dem Schutz Ihrer Gesundheit. Lesen Sie sich deshalb die komplette Bedienungsanleitung durch, bevor Sie das Produkt verwenden.

Dieses Produkt erfüllt die gesetzlichen, nationalen und europäischen Anforderungen. Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber. Alle Rechte vorbehalten.

Lieferumfang

• 1 x Funk-Schaltsteckdose

• Bedienungsanleitung

Sicherheitshinweise

Bei Schäden, die durch Nichtbeachten dieser Bedienungsanleitung verursacht werden, erlischt die Gewährleistung/Garantie! Für Folgeschäden übernehmen wir keine Haftung!

Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachten der Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung. In solchen Fällen erlischt die Gewährleistung/ Garantie.

- Aus Sicherheits- und Zulassungsgründen (CE) ist das eigenmächtige Öffnen, Umbauen und/oder Verändern des Produkts nicht gestattet. - Verwenden Sie dieses Produkt nicht in Krankenhäusern oder medizinischen Einrichtungen. Obwohl das Produkt nur relativ schwache Funksignale aussendet, könnten diese dort zu Funktionsstörungen von lebenserhaltenden Systemen führen. Gleiches gilt möglicherweise in anderen Bereichen.

- Der Aufbau der Funk-Schaltsteckdose entspricht der Schutzklasse I. Als Spannungsquelle für die Funk-Schaltsteckdose darf nur eine ordnungsgemäße Netzsteckdose (230 V/AC, 50 Hz, mit Schutzleiter) des öffentlichen Versorgungs netzes verwendet werden.

- Das Produkt ist kein Spielzeug, es gehört nicht in Kinderhände. Lassen Sie deshalb in Anwesenheit von Kindern besondere Vorsicht walten. Kinder könnten versuchen, Gegenstände in die Öffnungen der Funk-Schaltsteck-dose einzuführen. Es besteht die Gefahr eines lebensgefährlichen elektrischen Schlages!

• Fassen Sie das Produkt bzw. den Netzstecker, den Sie in der Funk-Schaltsteckdose einstecken wollen, niemals mit feuchten oder nassen Händen an. Es besteht die Gefahr eines lebensgefährlichen elektrischen Schlages!

- Ziehen Sie einen in die Steckdose auf der Vorderseite der Funk-Schaltsteckdose eingesteckten Netzstecker niemals am Kabel heraus. Fassen Sie den Stecker an den seitlichen Griffflächen an und ziehen Sie ihn aus der Funk-Schaltsteckdose.

- Zwischenstecker nicht hintereinanderstecken!

- Das Gerät ist nur spannungsfrei, wenn dieses aus der Netzsteckdose gezogen wird.

- Überlasten Sie die Funk-Schaltsteckdose nicht (Anschlussleistung in den technischen Daten am Ende der Bedienungsanleitung beachten!).

- Lassen Sie das Verpackungsmaterial nicht achtlos liegen, dieses könnte für Kinder zu einem gefährlichen Spielzeug werden.

- Gehen Sie vorsichtig mit dem Produkt um, durch Stöße, Schläge oder dem Fall aus bereits geringer Höhe wird es beschädigt.

As Gehäuse des Produkts beschädigt ist, betreiben Sie das Produkt nicht mehr! Falls es noch mit der Netzspannung verbunden ist, so berühren Sie weder die Funk-Schaltsteckdose noch ein daran angeschlossenes Gerät! Schalten Sie zuerst die Netzsteckdose, an der die Funk-Schaltsteckdose angeschlossen ist, stromlos (Sicherungsautomat und Fl-Schutzschalter abschalten). Ziehen Sie erst danach die Funk-Schaltsteckdose aus der Netzsteckdose. Bringen Sie das Produkt in eine Fachwerkstatt oder entsorgen Sie es umweltgerecht.

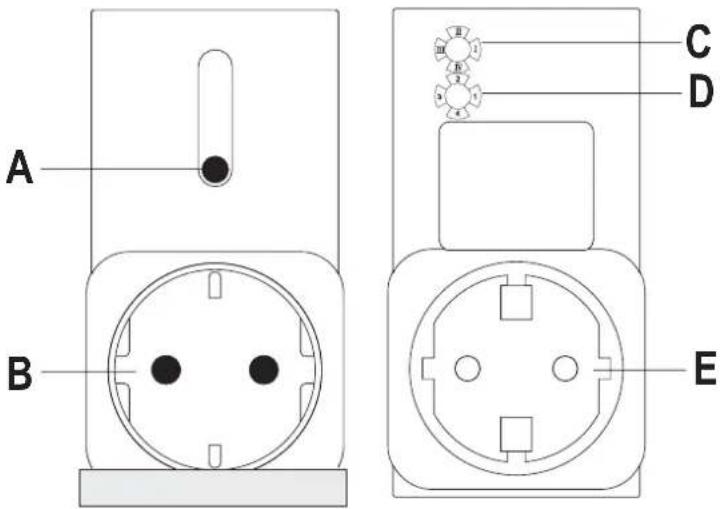

Bedienelemente

A B C D E

A) Kontroll-LED (leuchtet auf bei aktivierter Frontsteckdose)
B) Frontsteckdose für Anschluss eines Verbrauchers, mit Kindersicherung
C) Codierschalter I, II, III, IV für einen der vier Adresscodes
D) Codierschalter für Auswahl des Schaltkanals 1, 2, 3, 4
E) Schutzkontaktstecker zum Anschluss an die Netzsteckdose

Einstellen der Adresscodes

Sowohl auf dem Funkhandsender (optional erhältlich) als auch auf der Funk-Schaltsteckdose kann einer von vier Adresscodes (I, II, III, IV) eingestellt werden. Somit können mehrere Funk-Schalter-Sets ohne gegenseitige Beeinflussung nebeneinander betrieben werden.

Wählen Sie auf dem Funk-Handsender einen der Adresscodes (I, II, III, IV) aus. Stellen Sie auf der bzw. den zugehörigen Funk-Schaltsteckdosen genau den gleichen Adresscode ein, verwenden Sie zum Drehen des Codierschalters (C) einen flachen Schraubendreher.

Wird auf Funk-Handsender und Funk-Schaltsteckdose ein unterschiedlicher Code eingestellt, reagiert die Funk-Schaltsteckdose nicht auf die Schaltbefehle am Funk-Handsender!

Einstellen des Schaltkanals auf der Funk-Schaltsteckdose

Auf der Rückseite der Funk-Schaltsteckdose finden Sie einen weiteren Codierschalter (D), der mit den Zahlen „1“, „2“, „3“ und „4“ gekennzeichnet ist. Dieser dient dazu, einen der vier Schaltkanäle (auf dem Funkhandsender ebenfalls mit den Zahlen „1“, „2“, „3“ und „4“ beschriftet) auszuwählen, wenn mehr als eine Funk-Schaltsteckdose verwendet wird.

→ Selbstverständlich ist es möglich, auf zwei oder mehr Funkschalt-Steckdosen den gleichen Schaltkanal einzustellen. Dadurch werden beide Funk-Schalt steckdosen gleichzeitig durch einen Tastendruck ein- oder ausgeschaltet.

Inbetriebnahme, Funktionstest

Stecken Sie die Funk-Schaltsteckdose (ohne angeschlossenen Verbraucher!) in die dafür vorgesehene Schutzkontakt-Netzsteckdose.

Sie können nun die Funktion der Funk-Schaltsteckdose prüfen, indem Sie den zugehörigen „ON“-Taster des entsprechenden Schaltkanals (1, 2, 3 oder 4) kurz drücken. Die rote Kontroll-LED (A) auf der Funk-Schaltsteckdose leuchtet auf. Die Frontsteckdose (B) auf der Vorderseite ist nun aktiviert, die Netzspannung liegt an, ein angeschlossener Verbraucher wird eingeschaltet.

Drücken Sie kurz die Taste „OFF“ des Schaltkanals, so erlischt die Kontroll-LED (A) wieder, die Netzspannung an der „Frontsteckdose“ (B) und damit der angeschlossene Verbraucher wird abgeschaltet.

Betrieb

Schließen Sie einen Verbraucher an die „Frontsteckdose“ (B) an.

Für die zulässige Maximalleistung des Verbrauchers beachten Sie den Abschnitt „Technische Daten“.

Beim Betätigen der zugehörigen „ON“- bzw. „OFF“-Taste des Schaltkanals auf dem Funkhandsender wird die Funk-Schaltsteckdose mit dem gleichen eingestellten Schaltkanal eingeschaltet („Kontroll-LED“ (A) leuchtet auf) bzw. ausgeschaltet („Kontroll-LED“ (A) erlischt).

Wartung & Pflege

Das Produkt ist für Sie wartungsfrei, öffnen/zerlegen Sie es niemals.

Bevor Sie das Produkt reinigen, trennen Sie einen evtl. angeschlossenen Verbraucher von der Funk-Schaltsteckdose und ziehen Sie die Funk-Schaltsteckdose aus der Netzsteckdose.

Reinigen Sie das Produkt nur mit einem trockenen, sauberen, weichen Tuch. Verwenden Sie auf keinen Fall aggressive Reinigungsmittel oder chemische Lösungen, da dadurch das Gehäuse angegriffen oder die Funktion beeinträchtigt werden könnte.

Handhabung

Funk-Schaltsteckdose ist ausschließlich für den Betrieb in trockenen Innenräumen geeignet.

neiden Sie folgende widrige Umgebungsbedingungen am Montageort oder beim Transport:

Direkte Sonneneinstrahlung

• Extreme Kälte oder Hitze
• Staub oder brennbare Gase, Dämpfe oder Lösungsmittel
• Starke Vibrationen
• Starke Magnetfelder, wie in der Nähe von Maschinen oder Lautsprechern

- Achten Sie darauf, dass die Isolierung des gesamten Produkts weder beschädigt noch zerstört wird. Zerlegen Sie das Produkt niemals! Es sind keine für Sie zu wartenden Teile im Inneren enthalten.

- Überprüfen Sie vor jedem Gebrauch das Produkt auf Beschädigungen! Falls Sie Beschädigungen feststellen, so verwenden Sie das Produkt nicht mehr!

Es besteht Lebensgefahr durch einen elektrischen Schlag!

Es ist anzunehmen, dass ein gefahrloser Betrieb nicht mehr möglich ist:

• wenn das Gerät sichtbare Beschädigungen aufweist
• wenn das Gerät nicht mehr funktioniert
• nach längerer Lagerung unter ungünstigen Verhältnissen
• nach schweren Transportbeanspruchungen

Reichweite

Die Reichweite der Übertragung der Funksignale zwischen dem Funkhandsender und den Funk-Schaltsteckdosen beträgt unter optimalen Bedingungen bis zu 30 m.

Bei dieser Reichweiten-Angabe handelt es sich jedoch um die sog. „Freifeld- Reichweite“ (Reichweite bei direktem Sichtkontakt zwischen Sender und Empfänger, ohne störende Einflüsse).

Im praktischen Betrieb befinden sich jedoch Wände, Zimmerdecken usw. Zwischen Sender und Empfänger, wodurch sich die Reichweite entsprechend reduziert.

Aufgrund der unterschiedlichen Einflüsse auf die Funkübertragung kann leider keine bestimmte Reichweite garantiert werden.

Normalerweise ist jedoch der Betrieb in einem Einfamilienhaus ohne Probleme möglich.

Die Reichweite kann teils beträchtlich verringert werden durch:

• Wände, Stahlbetondecken
- Beschichtete/bedampfte Isolierglasscheiben
- Nähe zu metallischen & leitenden Gegenständen (z.B. Heizkörper)
• Nähe zum menschlichen Körper
- Breitbandstörungen, z.B. in Wohngebieten (DECT-Telefone, Mobiltelefone, Funkkopfhörer, Funklautsprecher, Funk-Wetterstationen, Baby-Überwachungssysteme usw.)
- Nähe zu elektrischen Motoren, Trafos, Netzteilen, Computern
- Nähe zu schlecht abgeschirmten oder offen betriebenen Computern oder anderen elektrischen Geräten

Entsorgung

rgen Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen Vorschriften.

Konformitätserklärung (DOC)

Hiermit erklären wir, Conrad Electronic, Klaus-Conrad-Straße 1, D-92240 Hirschau, dass sich dieses Produkt in Übereinstimmung mit den grundlegenden Anforderungen und den anderen relevanten Vorschriften der Richtlinie 1999/5/EG befindet.

Die Konformitätserklärung zu diesem Produkt finden Sie unter conrad.com.

Technische Daten

Empfangsfrequenz 433 MHz

Betriebsspannung...... 230 V/AC, 50 Hz

Schutzklasse .... I

Anschlussleistung...... 2000 W ohmsche Last, 300 W induktive Last

Adresscodes .... 4 (mit Drehschalter einstellbar)

Schaltkanal ....Einstellbar mit Drehschalter „1 2 3 4“

LED...... Leuchtet auf bei aktivierter Steckdose/Verbraucher

Abmessungen (H x B x T)...... ca. 95 x 51 x 73 mm (inkl. Anschlussstecker)

ca. 95 x 51 x 35 mm (ohne Anschlussstecker)

Betriebsumgebung ....../nur für geschlossene trockenen Innenräume geeignet

Beschermingsklasse ......
