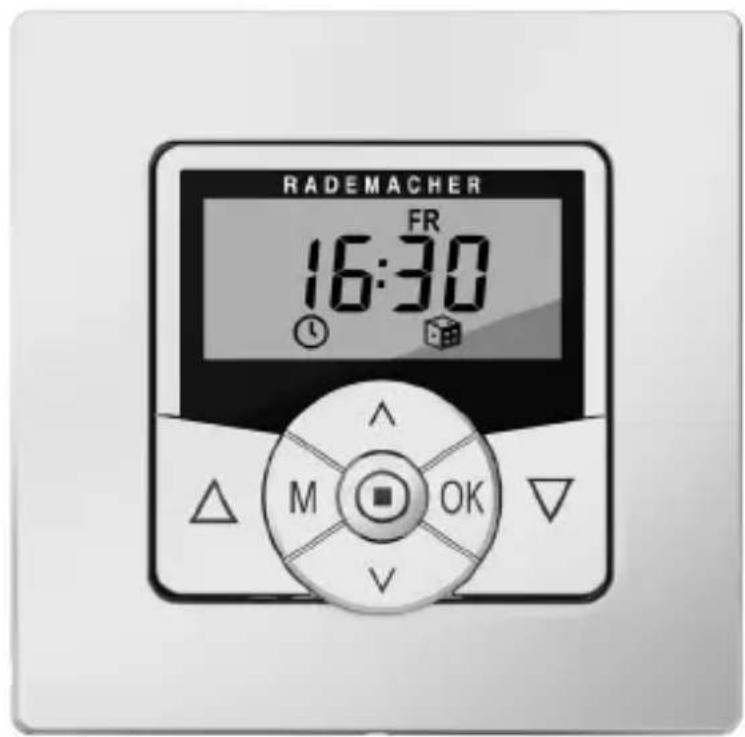

BEDIENUNGSANLEITUNG 8431 RADEMACHER

Betriebs- und Montageanleitung für 50er Schalterprogramme

Artikel-Nr.:

3250 13 71 (Ultraweiß)

3250 13 81 (Aluminium)

...mit dem Kauf des DuoFern HomeTimer haben Sie sich für ein Qualitätsprodukt aus dem Hause RADEMACHER entschieden. Wir danken Ihnen für Ihr Vertrauen.

Der DuoFern HomeTimer ist sowohl unter Aspekten des größten Komforts und der optimalen Bedienbarkeit als auch unter Gesichtspunkten der Solidität und Langlebigkeit entstanden. Mit einem kompromisslosen Qualitätsanspruch und nach langen Versuchsreihen sind wir stolz, Ihnen dieses innovative Produkt zu präsentieren.

Dahinter stehen alle hochqualifizierten Mitarbeiterinnen und Mitarbeiter aus dem Hause RADEMACHER.

...beschreibt Ihnen die Montage, die Inbetriebnahme und die Bedienung Ihres DuoFern HomeTimer.

Bitte lesen Sie diese Anleitung vollständig durch und beachten Sie alle Sicherheitshinweise, bevor Sie mit den Arbeiten beginnen. Bitte bewahren Sie diese Anleitung auf und übergeben Sie die Anleitung bei einem Besitzerwechsel auch dem Nachbesitzer.

Bei Schäden, die durch Nichtbeachtung dieser Anleitung und der Sicherheitshinweise entstehen, erlischt die Garantie. Für Folgeschäden, die daraus resultieren, übernehmen wir keine Haftung.

i Sehr geehrte Kunden.... 2

1. Lieferumfang 4
2. Gesamtansicht - Bedienteil 5

2.1 Gesamtansicht - Rückseite / Batteriewechsel 5

1. Kurzbeschreibung der Tasten 6
2. Legende der Displaysymbole 7
3. Menüübersicht - Hauptmenü und Systemeinstellungen 8

5.1 Menüübersicht - Menü 9.8 / Menü 9.9 ...... 9

1. Zeichenerklärung 10
2. Allgemeine Sicherheitshinweise 10
3. Richtige Verwendung 11
4. Falsche Verwendung 11
5. Kurzbeschreibung 12

10.1 Kompatible Schalterprogramme ..... 13

10.2 Funktionsübersicht 14

1. Montage 16
2. Wichtige Hinweise vor der Erstinbetriebnahme .... 17
3. Kurzbeschreibung der Normalanzeige und des Hauptmenüs .... 17

13.1 Öffnen und Schließen der Menüs (Beispiel) 19

13.2 Gruppen- und Einzelsteuerung ..... 20

1. Erstinbetriebnahme mit dem Installationsassistenten 20
2. Manuelle Bedienung 25

15.1 Manuelle Bedienung - Tippbetrieb ..... 26

1. DuoFern Einstellungen 27

16.1 Menü 9.9.1 - An-/Abmelden von DuoFern Geräten 28
16.2 DuoFern Funkcode...... 31
16.3 Fern An-/Abmelden 33

1. Menüübersicht / Hauptmenü 34

17.1 [AUTO] Automatikbetrieb 34
17.2 Menü 1 - Automatikbetrieb ein-/ausschalten .... 35
17.3 Schaltzeiten [ / ] 36
17.4 Menü 2 - Öffnungs- und Schließ- zeiten [ ▲/▼] einstellen .... 38

17.5 Die Zeitautomatik in einzelnen ausgewählten DuoFern Aktoren ein-/ausschalten 41
17.6 Abenddämmerungsautomatik ..... 42
17.7 Menü 3 - Die Abenddämmerungs- automatik [ ( ] anpassen .... 42
17.8 Sonnenautomatik 44
17.9 Menü 4 - Die Sonnenautomatik [●] ein-/ausschalten .... 44

17.9.1 Die lokale Sonnenposition einstellen 45

17.10 Morgendämmerungs- automatik [ 🚙 ] 46
17.11 Menü 5 - Die Morgendämmerungs- zeit [ ] anpassen .... 46
17.12 Menü 6 - Die Zufallsfunktion [ ] einstellen ....48

1. Das Menü 9 - Systemeinstellungen [ ] ... 49

18.1 Menü 9.1 - Uhrzeit und Datum [einstellen 50
18.2 Menü 9.2 - Motor-Laufzeit einstellen .... 50
18.3 Menü 9.3 - Lüftungsposition [▼] einstellen ....52
18.4 Menü 9.4 - Postleitzahl [ PLZ ] einstellen .... 53
18.5 Menü 9.5 - Schaltzeitprogramm [wählen 54
18.6 Menü 9.7 - Tippbetrieb [T] einstellen .... 55

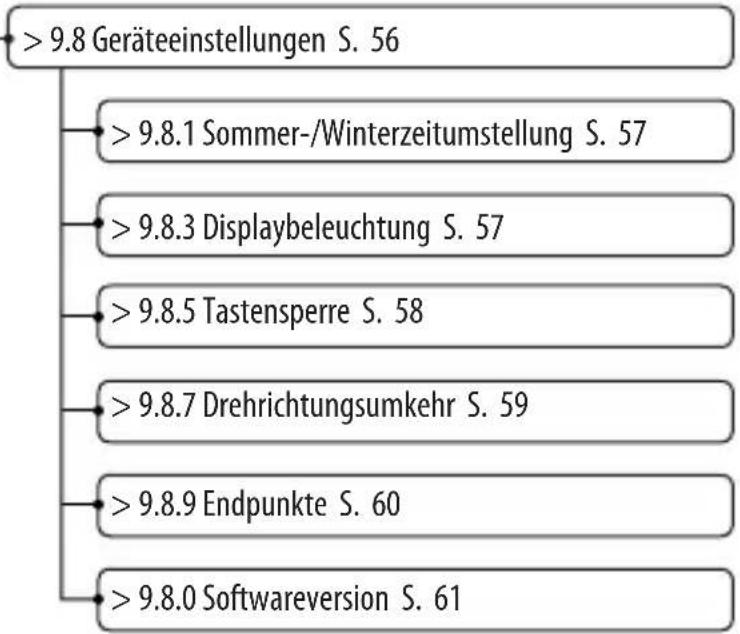

18.7 Das Menü 9.8 - Geräteeinstellungen [ ] ; Menüübersicht .... 56

18.7.1 Menü 9.8.1 - Sommer-/Winterzeitumstellung ein-/ausschalten .... 57

18.7.2 Menü 9.8.3 - Displaybeleuchtung einstellen .... 57

18.7.3 Menü 9.8.5 - Tastensperre ein-/ausschalten .... 58
18.7.4 Menü 9.8.7 - Drehrichtungs- umkehr ein/ausschalten ..... 59

i

Inhaltsverzeichnis

D

18.7.5 Menü 9.8.9 - Endpunkte des

Rohrmotors einstellen ..... 60

18.7.6 Menü 9.8.0 - Softwareversion

anzeigen 61

1. Software-Reset (Den Auslieferungs-

zustand wieder herstellen.) 62

1. Demontage 63

2. CE-Zeichen und EG-Konformität 63

3. Technische Daten 64

4. Werkseinstellungen 64

5. Zeitzonentabelle 65

6. Garantiebedingungen 67

i

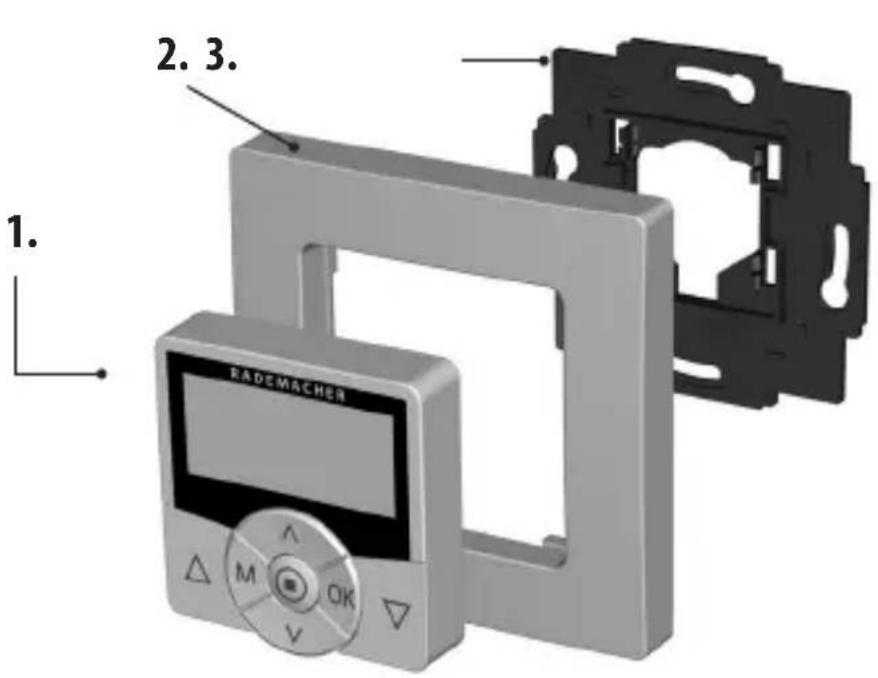

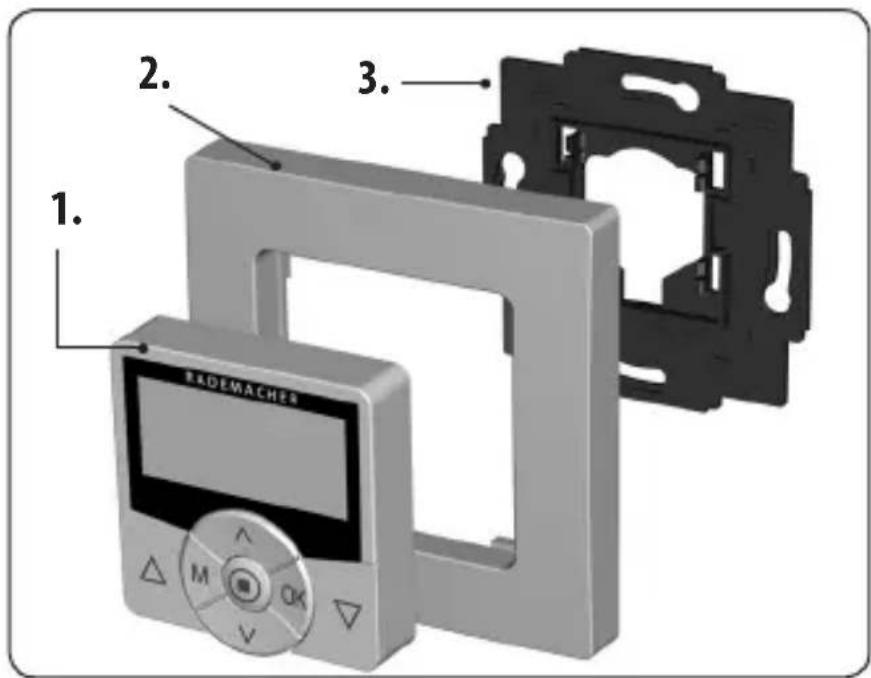

1. Lieferumfang

RADIMACHER 1. 2. 3.

4.

Legende

1. Bedienteil (50 x 50 mm)
2. Abdeckrahmen
3. Wandhalter
4. 1 x Batterie (Typ CR2450)
   1 x doppelseitiger Klebestreifen (ohne Abbildung)
   Bedienungsanleitung (ohne Abbildung)

Montage, siehe Seite 16

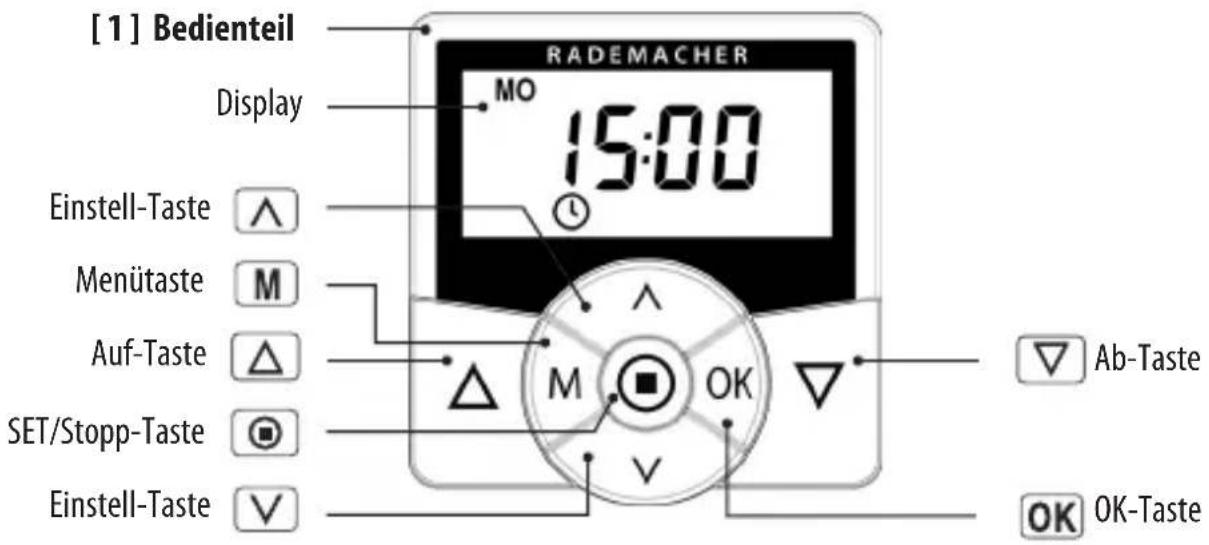

[1] Bedienteil RADEMACHER Display MO 15:00 Einstell-Taste ▲ Menütaste M Auf-Taste △ SET/Stopp-Taste ● Einstell-Taste √ Ab-Taste OK OK-Taste

2.1 Gesamtansicht - Rückseite / Batteriewechsel

Erstinbetriebnahme

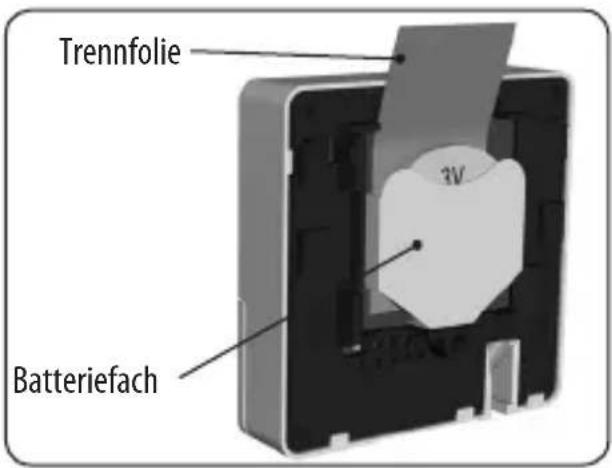

Die Batterie steckt ab Werk mit einer Trennfolie im Batteriefach. Ziehen Sie die Trennfolie vorsichtig heraus. Danach startet automatisch der Inbetriebnahmeassistent, s. Seite 20.

Trennfolie Batteriefach

Batteriewechsel

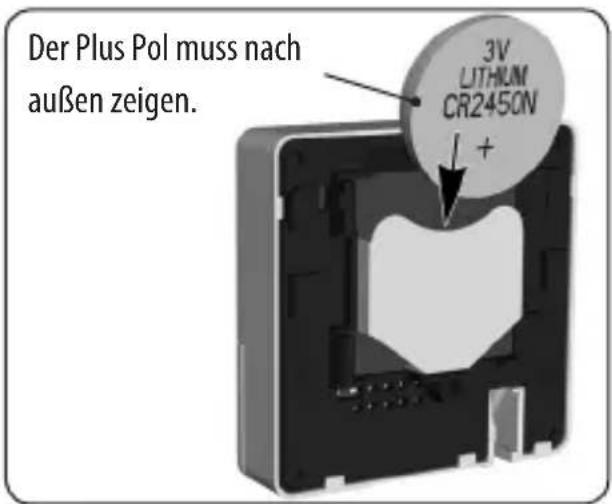

Die Batterie mit einem flachen und nicht leitenden Gegenstand (z.B. mit einem Plastikstab) vorsichtig aus dem Batteriefach schieben.

Achten Sie beim Einstecken der neuen Batterie auf die richtige Polung.

Der Plus Pol muss nach außen zeigen. 3V LITHIUM CR2450N +

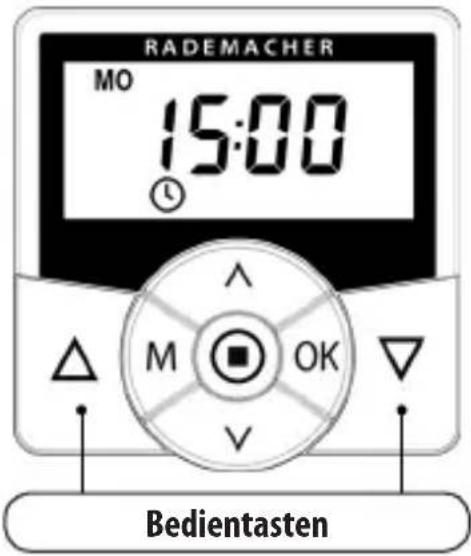

Die Bedientasten [Auf / Ab ]

◆Manuelle Bedienung [Auf△/Ab ▼oder [Ein / Aus].

SET/Stopp-Taste, [■]

◆ Manueller Stopp der Rollladenfahrt bzw. manuelles [Aus].
◆ Tastensperre ein/ausschalten (4 Sekunden drücken, nur bei aktiver Tastensperre).

Menütaste, [M]

◆Das Hauptmenü öffnen / schließen.
◆Einen Schritt zurück (z. B. ein Menü schließen)
◆Zurück zur Normalanzeige (1 Sekunde drücken).

Die Einstelltasten, [∧]v

◆Aktoren (Geräte) auswählen (Einzel- oder Gruppensteuerung).
◆ Den gewünschten Menüpunkt auswählen.
◆ Einstellen der Parameter (mehr / weniger) / bei längerem Drücken einer Taste erfolgt ein schneller Ziffernlauf.

[OK]-Taste

◆Auto-/Manu-Umschaltung (1 Sekunde drücken).
Das ausgewählte Menü bestätigen und öffnen.
◆Eingaben bestätigen.
◆ Weiter zur nächsten Eingabe.

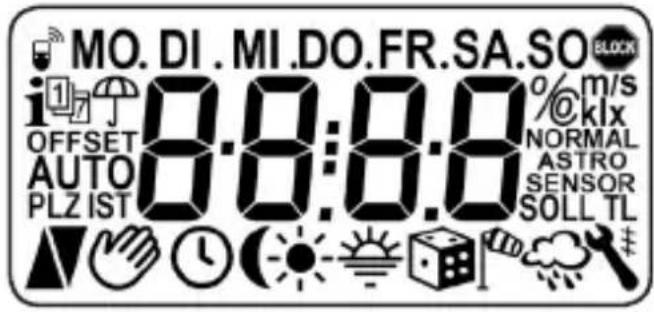

MO. DI . MI .DO .FR .SA .SO BLOCK i17 OFFSET 0:0:0:0 %/m/s AUTO NORMAL ASTRO SENSOR SOLL TL PLZ IST

Einstellen der Display- beleuchtung, s. Seite 57.

[MO ... SO]	Wochentage
88:88	Uhrzeit / Einstellparameter
	DuoFern Symbol
i	Informationen
	Schaltzeitprogramm
[OFFSET]	OFFSET (bei Astrozeit)
[SET]	Einstellung
[AUTO]	Automatikbetrieb
[PLZ]	Postleitzahl
[IST]	IST-Wert
	Fahrtrichtung - Auf / Ab
	Automatikbetrieb aus
	Schaltzeiten
	Abenddämmerungsautomatik
	Sonnensautomatik
	Morgendämmerungsautomatik
	Zufallsfunktion
	Systemeinstellungen
[T]	Tipp-Betrieb
[NORMAL]	Schaltzeitmodi
[ASTRO]

M

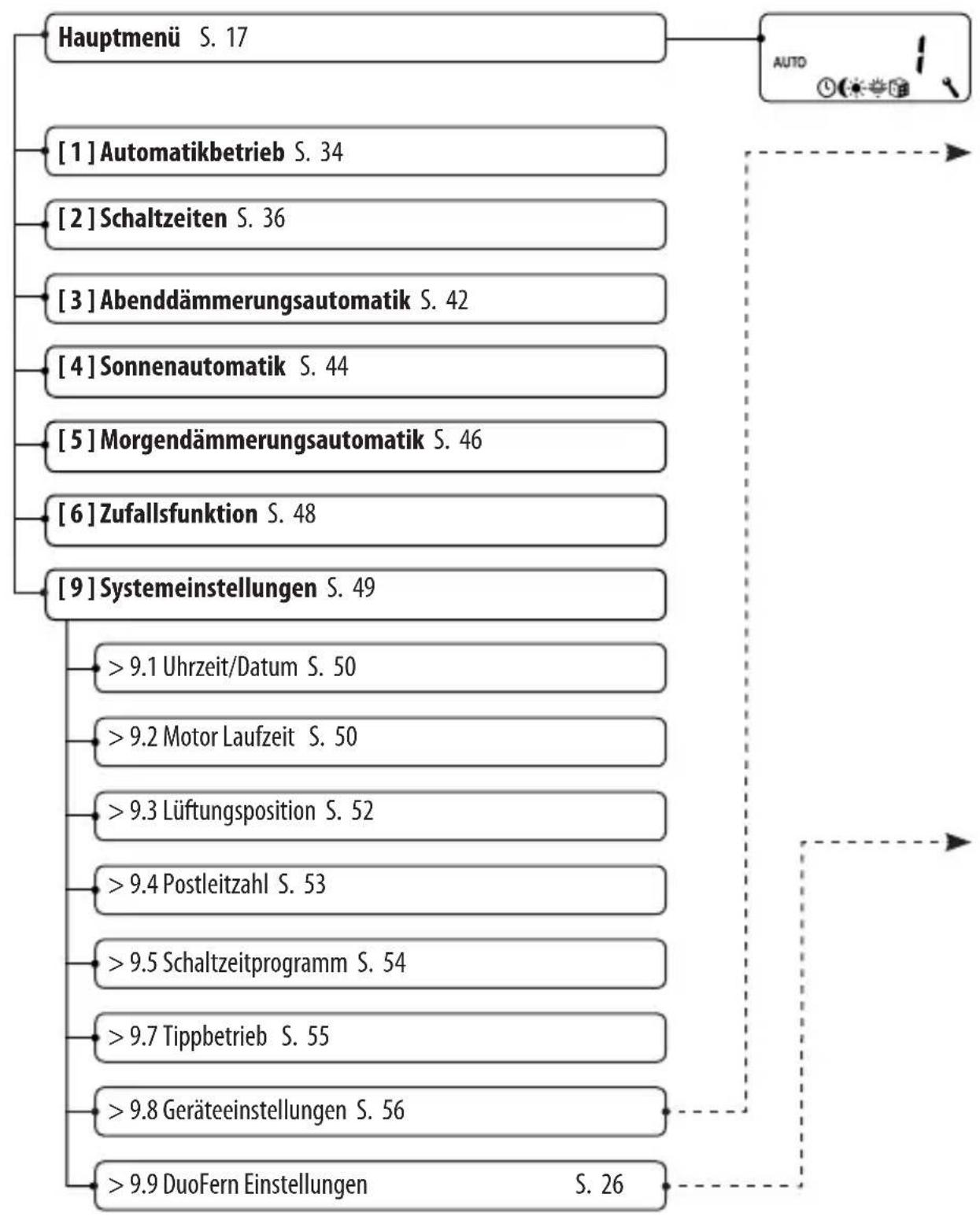

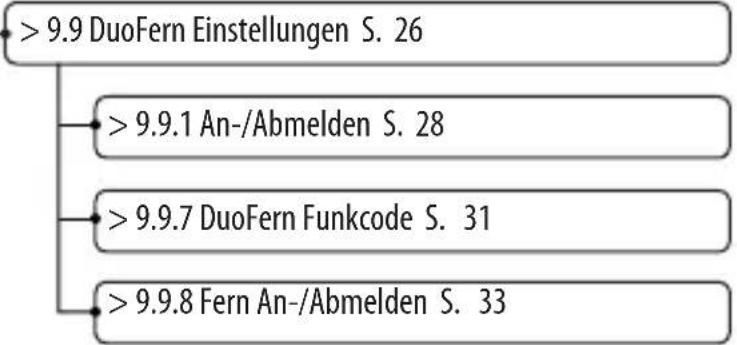


Lebensgefahr durch Stromschlag.

Dieses Zeichen weist Sie auf Gefahren bei Arbeiten an elektrischen Anschlüssen, Bauteilen etc. hin. Es fordert Sicherheitsmaßnahmen zum Schutz von Gesundheit und Leben der betroffenen Person.

STOP

Hier geht es um Ihre Sicherheit.

Beachten und befolgen Sie bitte alle so gekennzeichneten Hinweise.

/!

HINWEIS / WICHTIG / ACHTUNG

Auf diese Weise machen wir Sie auf weitere, für die einwandfreie Funktion, wichtige Inhalte aufmerksam.

Bitte lesen Sie die Bedienungsanleitung des an dieser Stelle beschriebenen externen Aktors (z. B. eines Rohrmotors).

i

7. Allgemeine Sicherheitshinweise

Der Einsatz defekter Geräte kann zur Gefährdung von Personen und zu Sachschäden führen (Fehlfunktion).

◆ Verwenden Sie niemals defekte oder beschädigte Geräte. Wenden Sie sich in diesem Fall bitte an unseren Service, s. Seite 68.

STOP

Bei unsachgemäßem Gebrauch besteht erhöhte Verletzungsgefahr.

Es darf Kindern nicht erlaubt werden, mit dem DuoFern HomeTimer zu spielen.
Unterweisen Sie alle Personen im sicheren Gebrauch des DuoFern HomeTimer.
◆ Verhindern Sie dass Personen mit eingeschränkten Fähigkeiten sowie Kinder mit ortsfesten Steuerungen spielen.

Verwenden Sie den DuoFern HomeTimeausschließlich zur Steuerung von DuoFern Aktoren (z. B. DuoFern Rohrmotoraktoren / Universalaktoren etc.) für:

◆Rollläden
◆Jalousien und Lamellen
Markisen
◆Lampen oder anderen elektrischen Verbrauchern

oder

Einsatzbedingungen:

◆ Die zugehörigen Rohrmotoren müssen über mechanische oder elektronische Endlagen-schalter verfügen.
◆Betreiben Sie den DuoFern HomeTimer nur in trockenen Räumen.
Der DuoFern HomeTimer ist batteriebetrieben, ein Netzanschluss ist nicht möglich.
Der Einbau und der Betrieb des DuoFern HomeTimer ist nur für solche Anlagen und Geräte zulässig, bei denen eine Funktionsstörung im Sender oder Empfänger keine Gefahr für Personen oder Sachen ergibt oder bei denen dieses Risiko durch andere Sicherheitseinrichtungen abgedeckt wird.

WICHTIG

Funkanlagen die auf der gleichen Frequenz senden, können zu Empfangsstörungen führen.

9. Falsche Verwendung

Die Verwendung des DuoFern HomeTimer für andere als die zuvor genannten Anwendungsbereiche ist nicht zulässig und gilt als nicht bestimmungsgemäß.

◆ Verwenden Sie das DuoFern Funksystem und seine Komponenten (z. B. DuoFern HomeTimer) nie zur Fernsteuerung von Geräten und Anlagen mit erhöhten sicherheits-technischen Anforderungen oder mit erhöhter Unfallgefahr. Dies bedarf zusätzlicher Sicherheitseinrichtungen. Beachten Sie die jeweiligen gesetzlichen Regelungen zum Errichten solcher Anlagen.
◆Montieren Sie den DuoFern HomeTimer nicht im Außenbereich.

Der batteriebetriebene DuoFern HomeTimer dient zur Steuerung und Konfiguration von bis zu 20 DuoFern Aktoren. Der DuoFern HomeTimer bietet die Möglichkeit der manuellen Bedienung und dem Festlegen eines Schaltzeitpaares für alle angemeldeten DuoFern Aktoren.

DuoFern Empfänger (Aktoren) und Sender müssen mit dem DuoFern Netzwerk verbunden werden.

HINWEIS

Eine ausführliche Beschreibungen der unterschiedlichen Funktionen, Einstellmöglichkeiten und möglichen Kombinationen zum DuoFern System erhalten Sie unter:

http://www.rademacher.de/duofern.

Folgende DuoFern Geräte können nicht am DuoFern HomeTimer angemeldet bzw. konfiguriert und gesteuert werden:

◆DuoFern Sensoren
◆DuoFern Sender

Montage in vorhandene Schalterprogramme

Der DuoFern HomeTimer kann in die handelsüblichen Schalterprogramme integriert werden. Geeignete Schalterprogramme finden Sie im folgenden Kapitel.

Hersteller Schalterprogramm

BERKER	Arsys / K1 / S1
BUSCH-JAEGER	Busch-Duro 2000 Si / Reflex Si / alpha exclusive / alpha nea / solo / impuls
GIRA	Standard-System / S-Color-System / Edelstahl Programm / Standard 55
JUNG	CD 500 / ST 550 / LS 990 / CDplus wie CD jedoch mit Farbringen
MERTEN	M1 / Atelier / Artec / Trancent / Antik Neu
PEHA	Standard / Dialog / Aura
LEGRAND	Creo / Tenara
VEDDER	Alessa (plus)

HINWEIS

- Je nach verwendetem Schalterprogramm ist eventuell ein Adapterrahmen 50 x 50 * (DIN 49075) erforderlich.

* nicht im Lieferumgang enthalten.

◆Display-Hintergrundbeleuchtung
◆ Installationsassistent für einfache Inbetriebnahme
◆Manuelle Bedienung vor Ort
◆Gruppen- oder Einzelsteuerung möglich
◆ Automatikbetrieb ein-/ausschalten
◆Einfache Konfiguration durch menügeführte Bedienung
◆Schaltzeiten

■Einstellbare Öffnungs- [ ▲ und Schließzeiten [ ]▼

◆Schaltzeitprogramm:

■[1] Wochenschaltzeiten — Ein Schaltzeitenpaar [▲/▼] für [M0...S0]

■ [2] Werktags - und Wochenendschaltzeiten - Ein Schaltzeitenpaar [▲/▼] für [MO...FR] - Ein Schaltzeitenpaar [▲/▼] für [SA + SO]

■[3] Einzeltagesschaltzeiten —Ein Schaltzeitenpaar [▲] für jeden einzelnen Wochentag [MO / DI / MI / DO / FR / SA / SO]

◆Abenddämmerungsautomatik mit Astroprogramm
◆ Sonnenautomatik ein-/ausschalten
■Sonnenposition eines ausgewählten Aktors einstellen
◆Morgendämmerungsautomatik mit Astroprogramm
◆Zufallsfunktion (zufällige Verzögerung von 0 bis 30 Minuten)
◆Einstellung der Motor Laufzeit
◆Lüftungsposition
◆Endpunkteinstellung
◆Tastensperre
◆Tippbetrieb für Jalousien
◆Drehrichtungsumkehr ein-/ausschalten
◆Automatische Sommer-/Winterzeitumstellung
◆Dauerhafte Speicherung der Einstellungen

Beschreibung und Einstellung der einzelnen Funktionen

Eine genaue Beschreibung der einzelnen Funktionen und deren Einstellung folgt ab Seite 17.

DuoFern Einstellungen

Die für den Einsatz im DuoFern Netzwerk notwendigen Einstellungen werden ab Seite 26 beschrieben.

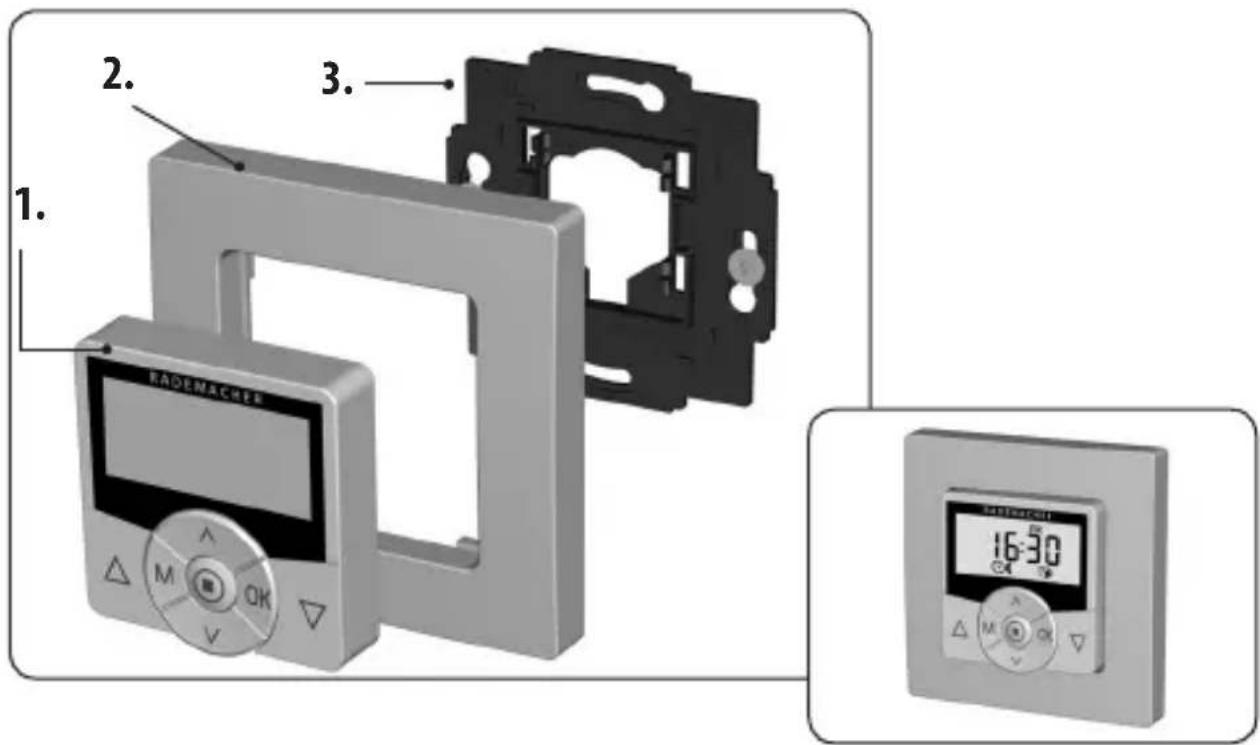

Der DuoFern HomeTimer ist zur Aufputzmontage vorgesehen. Der beiliegende Wandhalter [3] kann sowohl angeschraubt als auch festgeklebt werden.

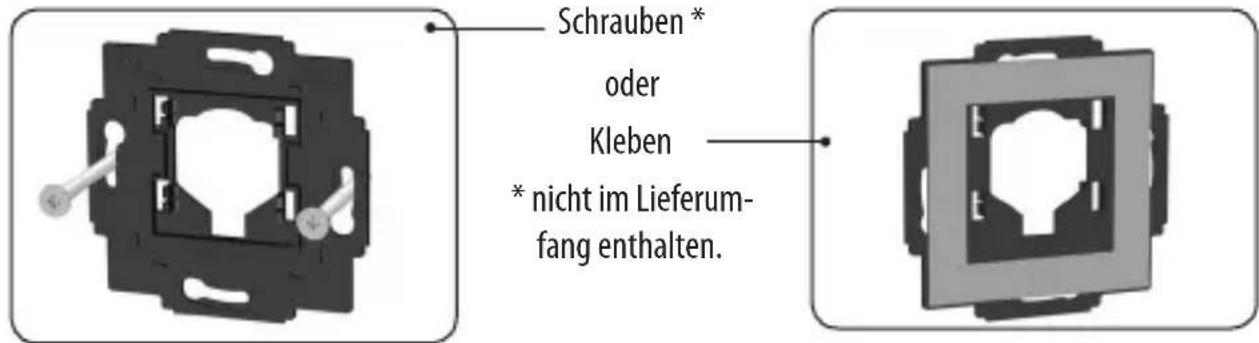

Montageablauf:

1. Den Wandhalter an der gewünschten Montageposition montieren.

Schrauben * oder Kleben * nicht im Lieferum- fang enthalten.

1. Die Trennfolie vorsichtig aus dem Batteriefach ziehen, s. Seite 5. Bitte achten Sie darauf, dass bei der Montage keine Tasten gedrückt werden.
2. Zum Schluss das Bedienteil [1] und den Abdeckrahmen [2] mit leichtem Druck auf den Wandhalter [3] stecken.

RADEMACHER 1. 2. 3. 16:30 16:30

WICHTIG

◆ Vor der Erstinbetriebnahme des DuoFern HomeTimer muss sichergestellt sein, das beim Einsatz in Rollladen-/Jalousien oder Markisenanlagen die Endpunkte aller Rohrmotoren und Gurtwickler eingestellt sind.
- Falls noch keine Endpunkte eingestellt sind, müssen unbedingt beide Endpunkte aller Rohrmotoren und Gurtwickler eingestellt werden, es kann sonst zu Funktionsstörungen kommen.
◆ Beachten Sie dazu die Angaben in der Bedienungsanleitung des jeweiligen Rohrmotors bzw. Gurtwicklers.
Für elektronische RADEMACHER Rohrmotoren ab Baujahr 2000 können die Endpunkte mit Hilfe des DuoFern HomeTimer und des DuoFern Funkcodes eingestellt werden, s. Seite 35.

i

13. Kurzbeschreibung der Normalanzeige und des Hauptmenüs

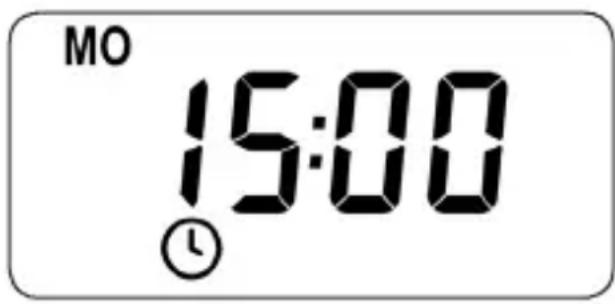

Die Normalanzeige (Beispiel)

MO 15:00

◆Anzeige des aktuellen Wochentags und der Uhrzeit.
◆ Anzeige der aktivierten Funktionen.
◆ Die manuelle Bedienung des DuoFern HomeTimer ist nur in der Normalanzeige möglich.

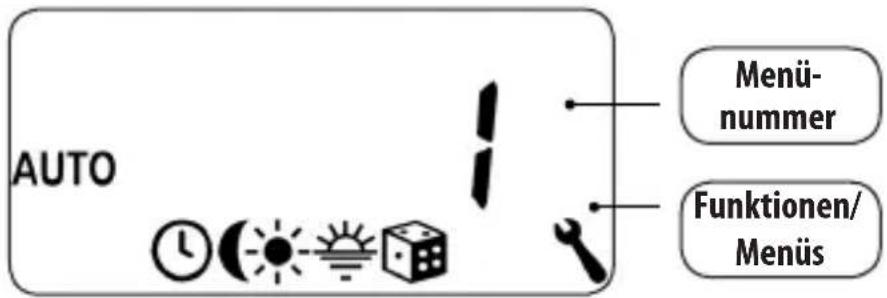

Das Hauptmenü

AUTO Menü- nummer Funktionen/ Menüs

◆Anzeige und Auswahl der einzelnen Funktionen bzw. Menüs.

◆ Im Hauptmenü ist keine manuelle Bedienung möglich.
- Während der Einstellungen werden keine automatischen Schaltbefehle ausgeführt.
Erfolgt bei aktiviertem Menü ca. 120 Sekunden lang keine Tastenbetätigung, erscheint automatisch wieder die Normalanzeige. Einstellungen werden dennoch übernommen.

i

13.1 Öffnen und Schließen der Menüs (Beispiel)

D

1.	Das Hauptmenü öffnen.Durch Drücken der [M]-Taste in der Normal-anzeige.
2.	Das gewünschte Menü bzw. die Menünum-mer auswählen.Das ausgewählte Menü wird durch einblinkendes Symbolangezeigt.
3.	Das ausgewählte Menü durch Drücken der [OK]-Taste öffnen.
4.	Die gewünschte Einstellung vornehmen und mit [OK] bestätigen.
5.	Danach erscheint wieder das Hauptmenü.
	HINWEISIn jedem Menü kann man durch Drücken der [M]-Taste zur Normalanzeige wechseln.	Mca. 1 Sek.

13.2 Gruppen- und Einzelsteuerung

D

Der DuoFern HomeTimer bietet die Möglichkeit [ALLE] angemeldeten DuoFern Aktoren gleichzeitig zu bedienen.

Alternativ können auch einzelne DuoFern Aktoren zur Bedienung ausgewählt werden.

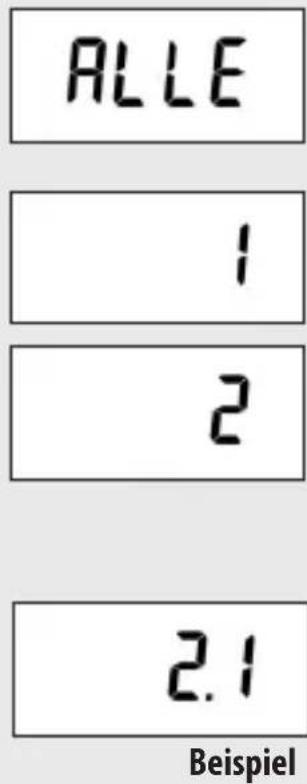

Auswahl und Steuerung von mehrkanaligen DuoFern Aktoren

Bei mehrkanaligen Aktoren können Sie jeden Kanal unabhängig vom anderen auswählen und steuern.

Bitte lesen Sie in der jeweiligen Bedienungsanleitung der angemeldeten DuoFern Aktoren welche Steuersignale und Funktionen unterstützt werden.

ALLE 1 2 2.1 Beispiel

2.1 Beispiel

14. Erstinbetriebnahme mit dem Installationsassistenten

Um den DuoFern HomeTimer einfach und schnell zu konfigurieren steht Ihnen ein Installationsassistent zur Verfügung. Dieser wird Sie bei einer Erstinbetriebnahme oder nach einem Software-Reset (s. Seite 62) automatisch durch die ersten Grundeinstellungen führen.

Den Installationsassistenten verlassen

Drücken Sie die [M]-Taste eine Sekunde lang, falls Sie den Installationsassistenten vorzeitig beenden wollen.

Betriebsbereitschaft

Der DuoFern HomeTimer ist nach dem Beenden des Installationsassistenten betriebsbereit. Darüber hinaus können Sie jederzeit im Hauptmenü und in den Systemeinstellungen weitere individuelle Anpassungen vornehmen bzw. ändern.

Die Einstellreihenfolge im Installationsassistent:

Uhrzeit [12:00]
Datum [Tag.Monat]
Jahr [2013]
Postleitzahl [46]
Aktor anmelden [01 - nn ]
Schaltzeitmodus für die Öffnungszeit wählen / [ NORMAL / ASTRO / OFF ]
Öffnungszeit [ ▲]
Schaltzeitmodus für die Schließzeit wählen / [ NORMAL / ASTRO / OFF ]
Schließzeit [ ]▼
FERTIG

1. Die Uhrzeit einstellen und bestätigen.

HINWEIS

Durch längeres Drücken einer Einstelltaste beginnt ein schneller Ziffernlauf.

12:00

1. Das Datum einstellen und bestätigen.

1.07 [Tag.Monat]

1. Das Jahr einstellen und bestätigen.

20 13

1. Die ersten beiden Ziffern Ihrer deutschen Postleitzahl [ PLZ ] oder die gewünschte internationale Zeitzone einstellen und bestätigen.

PL2 46、

Zeitzonentabelle, s. Seite 65

1. Der Anmeldemodus startet automatisch.

◆Die Anzahl der angemeldeten DuoFern Aktoren wird angezeigt.
◆Der Anmeldemodus bleibt maximal 120 Sekunden aktiv.
◆Durch Drücken der Einstelltaste [ ∧] kann er wieder gestartet werden.

c 00

Der rotierende Balken zeigt an, dass der Anmeldemodus noch aktiv ist.

1. Schalten Sie alle DuoFern Aktoren die Sie mit dem DuoFern HomeTimer steuern möchten nacheinander in den Anmeldemodus.

2. Bestätigen Sie den Anmeldvorgang sobald alle gewünschten DuoFern Aktoren erfolgreich angemeldet sind.

3. Den Schaltzeitmodus für die Öffnungszeit [▲] einstellen:

♦NORMAL
ASTRO
◆OFF

Lesen Sie dazu die Bedienungsanleitung des jeweiligen Aktors.

c 02

MO DI MI DO FR SA SO NORMAL ①

NORMAL

Zur eingestellten Uhrzeit wird ein [Auf]-Signal an die angemeldeten DuoFern Aktoren gesandt.

ASTRO

Zur täglich neu berechneten Morgendämmerung wird ein Schaltbefehl gesendet. Die eingestellte Öffnungszeit wird als „frühestens um xx:xx Uhr“ gewertet.

OFF

Es wird keine automatische Schaltfunktion für [Auf] ausgeführt.

Beispiel:

Der Rollladen fährt zur eingestellten Öffnungszeit nach oben.

Beispiel:

Der Rollladen fährt zur täglich neu berechneten Morgendämmerung nach oben.

Schaltzeitmodus > s. Seite 36

8.1. Der eingestellte Schaltzeitmodus wird an alle angemeldeten DuoFern Aktoren gesendet.

◆Zur Quittierung rucken z.B. die Motoren kurz an und das Display zählt alle angemeldeten Aktoren hoch.
◆Bei einem Fehler (z.B. wenn ein Aktor nicht erreichbar ist) erscheint die folgende Meldung.

02 SOLL

Err

1. Die Öffnungszeit [▲] einstellen und bestätigen.

Voreinstellung:

Die Öffnungszeit gilt für die ganze Woche [MO...SO].

a) Wurde der Schaltzeitmodus [ASTRO] ausgewählt, erscheint die für den aktuellen Tag berechnete Öffnungszeit.
b) Weiter zum Schaltzeitmodus für die Schließzeit [▼].

1. Den Schaltzeitmodus für die Schließzeit [▼] einstellen:

♦NORMAL
ASTRO
◆OFF

MO DI MI DO FR SA SO NORMAL ↓ Ⓛ

NORMAL

Zur eingestellten Uhrzeit wird ein [Ab]-Signal an die angemeldeten DuoFern Aktoren gesandt.

Beispiel:

Der Rollladen fährt zur eingestellten Schließzeit nach unten.

i

14. Erstinbetriebnahme mit dem Installationsassistenten

D

	ASTROZur täglich neu berechneten Abenddämmerung wird ein Schaltbefehl gesendet.Die eingestellte Schließzeit wird als „spätes- tens um xx:xx Uhr" gewertet.OFFEs wird keine automatische Schaltfunktion für [Ab] ausgeführt.	Beispiel:Der Rollladen fährt zur täglich neu berechneten Abenddämmerung nach unten.Schaltzeitmodus >s. Seite 36
10.1.	Der eingestellte Schaltzeitmodus wird an alle angemeldeten DuoFern Aktoren gesendet.Quittierung, s. Punkt 8.1
11.	Die Schließzeit [▼] einstellen und bestätigen.Voreinstellung:Die Schließzeit gilt für die ganze Woche [M0...S0].	^ ∨OK
a)	Wurde der Schaltzeitmodus [ASTRO] aus-gewählt, erscheint die für den aktuellen Tag berechnete Schließzeit.
b)	Die Einstellungen bestätigen.	OK	Beispiel
12.	Nach der letzten Einstellung erscheint die Normalanzeige. Der DuoFern HomeTimer ist jetzt betriebsbereit.		Beispiel
	HINWEISEs besteht die Möglichkeit einzelne Schaltzeiten zu deaktivieren. Dazu kann nach dem Wert [23:59] der Wert [OFF] ausgewählt werden.

Die Bedienung von Hand ist in der Normalanzeige jederzeit möglich und hat Vorrang vor den programmierten Automatikfunktionen.

Gruppen - oder Einzelsteuerung

Sie können [ ALLE ] angemeldeten DuoFern Aktoren gleichzeitig bedienen oder einzelne Aktoren zur Bedienung auswählen, s. Seite 20.

HINWEIS

Wird keine Auswahl getroffen wird immer der zuletzt ausgewählte Aktor angesteuert.

RADEMACHER MO 15:00 Bedientasten

Beispiel zur manuellen Steuerung eines Rollladens

1. ∧ / ▷ Den gewünschten DuoFern Aktor oder [ ALLE ] auswählen und bestätigen.

ALLE 2

1. △ Den Rollladen öffnen.

Der Rollladen fährt durch einen kurzen Tastendruck bis zum oberen Endpunkt.

1. stoppen. Den Rollladen zwischenzeitlich

2. ▽ Den Rollladen schließen.

Der Rollladen fährt bis zur eingestellten Lüftungsposition oder bis zum unteren Endpunkt.

Lüftungsposition, s. Seite 52

Bei eingestellter Lüftungsposition fährt der Rollladen zunächst nur bis zu dieser Position. Erst durch erneutes Drücken der [Ab]-Taste fährt der Rollladen weiter nach unten.

i

15.1 Manuelle Bedienung - Tippbetrieb

D

Sobald der Tippbetrieb aktiviert wurde, ist die manuelle Bedienung des DuoFern HomeTimer per Tippbetrieb möglich. Im Tippbetrieb kann eine Jalousie komfortabel eingestellt werden.

HINWEIS

Durch längeres Drücken der jeweiligen Bedientaste [Auf/Ab] fährt der DuoFern HomeTimer die Jalousie selbstständig bis in die jeweilige Endlage.

Beispiel zur manuellen Steuerung einer Jalousie per Tippbetrieb

1. ∧ / > Den gewünschten DuoFern Aktor oder [ ALLE ] auswählen und bestätigen.

2. △ kurz tippen Die Jalousie läuft kurz nach oben. oder

2.1. △ drücken Die Jalousie öffnen.

Die Jalousie fährt durch bis zum oberen Endpunkt.

1. Die Jalousie zwischenzeitlich stoppen.

2. ▽ kurz tippen Die Jalousie fährt kurz nach unten. oder

4.1. ▼ drücken Die Jalousie schließen.

Die Jalousie fährt bis zur eingestellten Lüftungsposition oder bis zum unteren Endpunkt.

Lüftungsposition, s. Seite 52

Bei eingestellter Lüftungsposition fährt der Rollladen zunächst nur bis zu dieser Position. Erst durch erneutes Drücken der [Ab]-Taste fährt der Rollladen weiter nach unten.

Damit Ihr DuoFern HomeTimer Schaltbefehle im DuoFern Netzwerk senden und empfangen kann, müssen Sie jeden gewünschten DuoFern Aktor (z. B. DuoFern Rohrmotor etc.) am DuoFern HomeTimer anmelden.

Lesen Sie dazu auch die Bedienungsanleitung des jeweiligen DuoFern Aktors.

Maximale Anzahl der Anmeldungen

Sie können maximal bis zu 20 DuoFern Aktoren an einem DuoFern HomeTimer anmelden.

HINWEIS

Der DuoFern HomeTimer kann nicht mit einem anderen DuoFern HomeTimer verbunden werden.
Der DuoFern HomeTimer wird im DuoFern Netzwerk als batteriebetriebener Sensor identifiziert. Es können daher keine anderen DuoFern Sensoren am DuoFern HomeTimer angemeldet werden.
- Weitere Informationen zur Anmeldung finden Sie in einer „Anmeldematrix“ auf unserer Internetseite unter: www.rademacher.de

Im Folgenden beschreiben wir Ihnen alle notwendigen DuoFern Einstellungen für den DuoFern HomeTimer.

Das Menü 9.9 - DuoFern Einstellungen

Die DuoFern Einstellungen erfolgen im Menü 9.9 Eine Übersicht über alle Menüs und Untermenüs des DuoFern HomeTimer finden Sie auf den Seiten 8 und 9.

Menü 9 - Systemeinstellungen
Symbol Menü Seite
	9.9 DuoFern Einstellungen ...... 27
	9.9.1 An- und Abmelden ...... 28
	9.9.7 DuoFern Funkcode ...... 31
	9.9.8 Fern An-/Abmelden .... 33

1. Das Menü 9.9.1 An-/Abmelden auswählen und öffnen.

9.91

1. Die Anzahl der angemeldeten DuoFern Aktoren wird angezeigt.

01

z. B. ein Aktor

1. DuoFern Aktor anmelden.

a) Den jeweiligen DuoFern Aktor in den Anmeldemodus schalten.

b) Den Anmeldevorgang am DuoFern HomeTimer starten.

c) In der Anzeige blinkt [On].

d) Nach erfolgreicher Anmeldung erscheint kurz die neue Anzahl der angemeldeten Aktoren.

e) Anschießend ist der Anmeldemodus automatisch wieder aktiv.

f) Den nächsten DuoFern Aktor anmelden. oder

g) Zurück zur Menüauswahl.

On

c 02

z. B. zwei Aktoren

On

1. a) wiederholen


9.9.1

1. DuoFern Aktor abmelden.

a) Den jeweiligen DuoFern Aktor in den Abmelde-modus schalten.
b) Den Abmeldevorgang am DuoFern HomeTimer starten.
c) In der Anzeige blinkt [OFF].
d) Nach erfolgreicher Abmeldung erscheint kurz die neue Anzahl der angemeldeten Aktoren.
e) Anschießend ist der Abmeldemodus automatisch wieder aktiv.
f) Den nächste DuoFern Aktor abmelden. oder
g) Zurück zur Menüauswahl.

OFF

c 01

z. B. ein Aktor

OFF

1. a) wiederholen

991

1. Alle angemeldeten DuoFern Aktoren löschen.

a) Wollen Sie die Verbindungen zu allen ange- meldeten DuoFern Aktoren löschen, müssen Sie im Menü 9.9.1 die Einstelltaste [v] vier Sekunden lang drücken.
b) Danach sind alle Verbindungen gelöscht.

4 Sek.

OFF

00

Aufräumen im DuoFern Netzwerk.

Mit Hilfe dieser Funktion können Sie alle DuoFern Aktoren, die nicht mehr per Funk erreichbar sind, vom DuoFern HomeTimer abmelden.

HINWEIS

Um ein ungewünschtes Abmelden zu verhindern stellen Sie sicher, dass alle DuoFern Aktoren in Reichweite und betriebsbereit sind, bevor die Funktion Aufräumen gestartet wird.

1. Das Menü 9.9.1 An-/Abmelden auswählen und öffnen.

a) Die Anzahl der angemeldeten DuoFern Aktoren wird angezeigt.

1. Aufräumen aktivieren.

Dazu die Taste ca. vier Sekunden lang drücken.

a) Die aktuell angemeldeten DuoFern Aktoren werden blinkend angezeigt.

b) Nach erfolgreichem Aufräumen werden alle aktuell angemeldeten DuoFern Aktoren angezeigt.

1. Zurück zur Menüauswahl.

9.9.1

05

02 Beispiel

991

Der Funkcode ermöglicht es DuoFern Aktoren in den Anmeldemodus zu versetzten. Dies ist besonders bei der Inbetriebnahme von Unterputzaktoren hilfreich ohne diese ausbauen zu müssen.

Aus Sicherheitsgründen ist der Funkcode bei DuoFern Aktoren maximal 2 Stunden nach dem elektrischen Anschluss aktiv.
Den Funkcode finden Sie auf der Rückseite des jeweiligen DuoFern Aktors und auf einem der Verpackung beiliegenden Etikett.
Bei den DuoFern Funk-Rohrmotoren finden Sie den Funkcode auf dem Motor und auf einem Etikett am Anschlusskabel.

Lesen Sie die Bedienungsanleitung des DuoFern Aktors um die Reaktionen bei Aktivierung des Anmeldevorgangs zu prüfen.

Einen DuoFern Aktor via Funkcode am DuoFern HomeTimer anmelden

1. Das Menü 9.9.7 - Funkcode auswählen und öffnen.
2. Nacheinander die sechs Ziffern des Funkcodes eingeben und bestätigen (z.B. 70460A). Es kann jeweils nur die blinkende Ziffer eingegeben werden.

9.97

SET 7

SET 70

SET 704

SET 7046

set 0460

set460A

a)	Nach der letzten Ziffer erscheinen abwechselnd die folgenden Anzeigen.
3.	Den Anmeldemodus im DuoFern Aktor aktivieren.oderDen An-und Abmeldemodus im DuoFern Aktor jeweils beenden.	∧	Der Anmeldemodus bleibt maximal 120 Sekunden aktiv.
4.	Zurück zur Menüauswahl.	OK
5.	Das Menü 9.9.1 An-/Abmelden auswählen und öffnen.	∧ ∨OK
a)	Die Anzahl der angemeldeten DuoFern Geräte wird angezeigt, s. Seite 28.
b)	Den Anmeldevorgang am DuoFern HomeTimer starten.	∧
c)	In der Anzeige blinkt [On].
d)	Nach erfolgreicher Anmeldung erscheint kurz die neue Anzahl der angemeldeten Geräte.
6.	Zurück zur Menüauswahl.	OK

Diese Funktion ermöglicht es ebenfalls DuoFern Geräte in den An- und Abmeldemodus zu versetzten, z.B. um einen DuoFern Aktor an weiteren DuoFern Sendern anzumelden.

Diese Funktion kann nur genutzt werden, wenn der gewünschte DuoFern Aktor zuvor schon am DuoFern HomeTimer angemeldet wurde.

Fern An-/Abmelden aktivieren
1.	Das Menü 9.9.8 - Fern An-/Abmelden auswählen und öffnen.
a)	Im Display erscheint die Nummer des ersten Aktors.
2.	Den gewünschten DuoFern Aktor auswählen und bestätigen.
3.	Bei Bedarf können Sie ein kurzes Testsignal an den ausgewählten Aktor senden, um diesen eindeutig zu identifizieren.
4.	Danach erscheint die folgen Anzeige.
5.	Weiter mit:
	Den Anmeldemodus im DuoFern Aktor aktivieren.
	oder
	Den Abmeldemodus im DuoFern Aktor aktivieren.
	oder
	Den An-und Abmeldemodus im DuoFern Aktor jeweils beenden.

Hauptmenü
Symbol Menü Seite
AUTO	1 Automatikbetrieb......34
	2 Schaltzeiten ...... 36
	3 Abenddämmerungs-automatik ...... 42
	4 Sonnenautomatik ...... 44
	5 Morgendämmerungs-automatik ...... 46
	6 Zufallsfunktion ...... 48
	9 Systemeinstellungen ...... 49

i 17.1 [AUTO] Automatikbetrieb

Automatikbetrieb ein

Ist der Automatikbetrieb eingeschaltet, werden alle aktivierten Automatikfunktionen ausgeführt. Die entsprechenden Symbole erscheinen dann in der Normalanzeige.

HINWEIS

◆Auch im Automatikbetrieb ist eine manuelle Bedienung möglich.

Automatikbetrieb aus

Symbol in der Normalanzeige

Alle Automatikfunktionen sind deaktiviert, es ist nur noch die manuelle Bedienung möglich.
◆In der Normalanzeige sind alle Automatiksymbole abgeschaltet.

Direktes Umschalten in der Normalanzeige

1. Drücken Sie in der Normalanzeige die [OK]-Taste ca. zwei Sekunden lang. Die Umschaltung erfolgt bei allen angemeldeten Aktoren.

OK ca. 2 Sek.

MO 15:00

Automatik ein

MO 15:00

Automatik aus

Ein-/Ausschalten im Menü 1

1. Das Hauptmenü öffnen.
2. Das Menü 1 [AUTO] wählen und öffnen.
3. Den gewünschten Aktor oder [ ALLE ] wählen und bestätigen.
4. Die gewünschte Einstellung wählen und bestätigen.

On = Automatik ein

OFF = Automatik aus

1. Danach erscheint wieder das Hauptmenü.

AUTO

ALLE

AUTO On

Bei erfolgreicher Einstellung blinkt das jeweilige Symbol.

AUTO

Damit sich Ihr Rollladen zu der von Ihnen gewünschten Zeit automatisch öffnet oder schließt, können Sie am DuoFern HomeTimer Öffnungs- [▲] und Schließzeiten [▼] einstellen.

Dazu stehen Ihnen im Menü 9.5 [17] drei Schaltzeitprogramme zur Verfügung, s. Seite 54:

[1] Wochenschaltzeiten (Werkseinstellung)

◆Ein Schaltzeitenpaar [▲/▼] für [MO...SO]

[2] Werktags- und Wochenendschaltzeiten

◆Ein Schaltzeitenpaar [▲/▼] für [MO...FR]

◆Ein Schaltzeitenpaar [▲/▼] für [SA + SO]

[3] Einzeltagesschaltzeiten

◆Ein Schaltzeitenpaar [▲/▼] für jeden einzelnen Wochentag [MO / DI / MI / DO / FR / SA / SO]

Einen Schaltzeitmodus auswählen.

Bei der Einstellung der Öffnungs- und Schließzeiten kann zwischen verschiedenen Schaltzeitmodi gewählt werden.

Folgende Schaltzeitmodi sind verfügbar:

♦NORMAL
ASTRO
◆OFF

ASTRO

Berechnung der jeweiligen Schaltzeit durch ein Astroprogramm.

Die Öffnungs- und die Schließzeit wird abhängig vom Datum und von der Postleitzahl berechnet und im Anschluss mit der zuvor eingestellten Schaltzeit verknüpft.

■Verknüpfung mit der Öffnungszeit [ ]

Der Rollladen fährt zur täglich neu berechneten Morgendämmerung nach oben. Die eingestellte Öffnungszeit wird dabei als „frühestens um xx:xx Uhr“ gewertet.

Beispiel a:

—Die Morgendämmerung beginnt um 5:00 Uhr.
—Die Öffnungszeit wurde auf 7:00 Uhr eingestellt.
—Der Rollladen öffnet sich um 7:00 Uhr.

Beispiel b:

—Die Morgendämmerung beginnt um 8:00 Uhr.
—Die Öffnungszeit wurde auf 7:00 Uhr eingestellt.
—Der Rollladen öffnet sich um 8:00 Uhr.

■Verknüpfung mit der Schließzeit [ ]

Der Rollladen fährt zur täglich neu berechneten Abenddämmerung nach unten. Die eingestellte Schließzeit wird dabei als „spätestens um xx:xx Uhr“ gewertet.

Beispiel a:

—Die Abenddämmerung beginnt um 17:00 Uhr.
—Die Schließzeit wurde auf 20:00 Uhr eingestellt.
—Der Rollladen schließt sich um 17:00 Uhr

Beispiel b:

—Die Abenddämmerung beginnt um 22:00 Uhr.
—Die Schließzeit wurde auf 20:00 Uhr eingestellt.
—Der Rollladen schließt sich um 20:00 Uhr

HINWEIS

Es besteht die Möglichkeit einzelne Schaltzeiten zu deaktivieren. Dazu kann nach dem Wert [23:59] der Wert [OFF] ausgewählt werden.

Danach wird die Schaltzeit nicht ausgeführt (auch nicht im Modus ASTRO).

Im Folgenden stellen Sie eine eine Öffnungs- und Schließzeit für Montags bis Sonntags ein.

Falls Sie die Öffnungs- und Schließzeiten für eine anderes Schaltzeitprogramm einstellen wollen, müssen Sie zuerst das Menü 9.5 öffnen und das gewünschte Schaltzeitprogramm auswählen, s. Seite 54.

95

1. Das Hauptmenü öffnen.
2. Das Menü 2 [💡] Schaltzeiten wählen und öffnen.
3. [Alle] DuoFern Aktoren auswählen.
4. Den Schaltzeitmodus für die Öffnungszeit [ ] einstellen:

♦NORMAL
ASTRO
◆OFF

NORMAL

Zur eingestellten Uhrzeit wird ein [Auf]-Signal an die angemeldeten DuoFern Aktoren gesandt.

ASTRO

Zur täglich neu berechneten Morgendämmerung wird ein Schaltbefehl gesendet. Die eingestellte Öffnungszeit wird als „frühestens um xx:xx Uhr“ gewertet.

AUTO 2

ALLE

Beispiel:

Der Rollladen fährt zur eingestellten Öffnungszeit nach oben.

Beispiel:

Der Rollladen fährt zur täglich neu berechneten Morgendämmerung nach oben.

OFF

Es wird keine automatische Schaltfunktion für [Auf] ausgeführt.

4.1. Wurde der Schaltzeitmodus geändert, erfolgt automatisch die Übertragung an alle ange-meldeten DuoFern Aktoren.

° ≡ 02 SOLL

1. Die Öffnungszeit [▲] einstellen und bestätigen.

In der Kopfzeile des Displays wird das jeweils aktive Schaltzeitprogramm angezeigt (s. Beispiele rechts).

Werkseinstellung = Wochenschaltzeiten [MO - SO]

Wochenschaltzeiten

MO. . SO 7:00 NORMAL

Werktags- / Wochenendschaltzeiten

MO DI MI DO FR 7:00 NORMAL

Einzeltagesschaltzeiten

a) Wurde der Schaltzeitmodus [ASTRO] ausgewählt, erscheint die für den aktuellen Tag berechnete Öffnungszeit.

b) Weiter mit Punkt 6.

1. Den Schaltzeitmodus für die Schließzeit [▼] einstellen:

♦NORMAL
ASTRO
◆OFF

MO DI MI DO FR SA SO NORMAL ①

	NORMALZur eingestellten Uhrzeit wird ein [Ab]-Signal an die angemeldeten DuoFern Aktoren gesendet.	Beispiel:Der Rollladen fährt zur eingestellten Schließzeit nach unten.
	ASTROZur täglich neu berechneten Abenddämme-rung wird ein Schaltbefehl gesendet. Die eingestellte Schließzeit wird als „spätestens um xx:xx Uhr“ gewertet.OFFEs wird keine automatische Schaltfunktion für [Ab] ausgeführt.	Beispiel:Der Rollladen fährt zur täglich neu berechneten Abenddämmerung nach unten.
6.1.	Wurde der Schaltzeitmodus geändert, erfolgt automatisch die Übertragung an alle ange-meldeten DuoFern Aktoren.
7.	Eine Schließzeit [▼] einstellen und bestätigen.In der Kopfzeile des Displays wird das jeweils aktive Schaltzeitprogramm angezeigt (s. Punkt 5.).Werkseinstellung = Wochenschaltzeiten [MO - SO]	∧ ∨OK
a)	Wurde der Schaltzeitmodus [ASTRO] aus-gewählt, erscheint die für den aktuellen Tag berechnete Schließzeit.
b)	Zurück zum Hauptmenü.	OK
8.	Nach der letzten Einstellung zurück zur Normalanzeige.	M

HINWEIS ZUM SCHALTZEITMODUS [ ASTRO ]

- Ist [ ASTRO ] als Schaltzeitmodus ausgewählt, kann die berechnete Dämmerung durch einen Offset von -60 bis +60 Minuten an die persönlichen Wünsche angepasst werden.

Für die Abenddämmerung ist dies ist im Menü 3 möglich, s. Seite 42.
Für die Morgendämmerung ist dies ist im Menü 5 möglich, s. Seite 46.

17.5 Die Zeitautomatik in einzelnen ausgewählten DuoFern Aktoren ein-/ausschalten

1. Das Hauptmenü öffnen.

2. Das Menü 2 [💡] Schaltzeiten wählen und öffnen.

3. Einen DuoFern Aktor auswählen.

a) Die Zeitautomatik im ausgewählten DuoFern Aktor ein- bzw. ausschalten.

On = Zeitautomatik ein

OFF = Zeitautomatik aus

b) Zurück zum Hauptmenü.

AUTO 2

2,

On ①

AUTO 2

(17.6 Abenddämmerungsautomatik

Die Abenddämmerungsautomatik bewirkt ein automatisches Schließen des Rollladens bis zum unteren Endpunkt oder bis zur eingestellten Lüftungsposition. Die Dämmerungszeit wird abhängig vom geografischen Standort (definiert durch die eingestellte Postleitzahl) und dem aktuellen Datum täglich neu berechnet.

(17.7 Menü 3 - Die Abenddämmerungsautomatik [ ] anpassen

1. Das Hauptmenü öffnen.
2. Das Menü 3 [ Abenddämmerungs- automatik wählen und öffnen.
3. Den gewünschten DuoFern Aktor oder [ALLE] auswählen und bestätigen.
4. Die Abenddämmerungsautomatik ein-/ausschalten.

On = Abenddämmerungsautomatik ein

OFF = Abenddämmerungsautomatik aus

AUTO 3

ALLE

On ①

HINWEIS

Wurde in Punkt 3. nur ein einzelner DuoFern Aktor ausgewählt, erfolgt der Rücksprung zum Hauptmenü.

(17.7 Menü 3 - Die Abenddämmerungsautomatik [ ] anpassen

1. Mit Hilfe eines Offset können Sie die berechnete Astrozeit um +/- 60 Minuten angepasst werden.

Eine Anpassung ist nur Möglich, wenn zuvor folgende Einstellungen durchgeführt wurden:

a) Den Offset einstellen.

b) Zurück zum Hauptmenü.

Punkt 3. = ALLE

Schaltzeitmodus [▼] = ASTRO

OFFSET -20 ASTRO ↓ Ⓛ( )

Beispiel:

Bei einem negativem Offset z. B. „- 20“ setzt die berechnete Astrozeit um 20 Minuten früher ein.

AUTO 3

Die Sonnenautomatik ermöglicht die helligkeitsabhängige Steuerung Ihres Rollladens. Für diese Funktion ist ein externer Lichtsensor (z. B. ein DuoFern Sonnensensor) erforderlich.

17.9 Menü 4 - Die Sonnenautomatik [ ] ein-/ausschalten

1.	Das Hauptmenü öffnen.
2.	Das Menü 4 [ Sonnenautomatik auswählen und öffnen.
3.	Den gewünschten DuoFern Aktor oder [ ALLE ] auswählen und bestätigen.
4.	Die Sonnenautomatik ein- oder ausschalten und bestätigen.
On = Sonnenautomatik einOFF = Sonnenautomatik aus
a)	Danach erscheint das Hauptmenü.

AUTO 4

Die Sonnenposition kann immer nur individuell für jeden DuoFern Aktor einzeln eingestellt werden.

Hinweise zur Sonnenposition

◆ Vor dem Einstellen der Sonnenposition muss unbedingt die Laufzeit eingestellt werden (s. Seite 50).
Der lokal montierte Lichtsensor darf nicht durch den abwärts fahrenden Rollladen verdeckt werden.
◆ Stellen Sie die Sonnenposition so ein, dass der Rollladen oberhalb des Lichtsensors stehen bleibt. Nur so kann der Lichtsensor die Helligkeit korrekt messen.

1. Das Hauptmenü öffnen.

2. Das Menü 4 [ ] Sonnenautomatik auswählen und öffnen.

3. Einen DuoFern Aktor auswählen.

a) Die Sonnenautomatik im ausgewählten DuoFern Aktor einschalten und bestätigen.

On = Sonnenautomatik ein

OFF = Sonnenautomatik aus

1. Anschließend können Sie die lokale Sonnenposition einstellen.

a) Fahren Sie dazu den Rollladen in die gewünschte Position.

b) Die Sonnenposition im DuoFern Aktor speichern und zurück zum Hauptmenü.

AUTO 4

2,

On

SET SET

Die Morgendämmerungsautomatik bewirkt ein automatisches Öffnen des Rollladens bis zum oberen Endpunkt. Bei der Verknüpfung der Öffnungszeiten mit dem Schaltzeitmodus [ASTRO] kann die berechnete Morgendämmerung entsprechend angepasst werden.

17.11 Menü 5 - Die Morgendämmerungszeit [💡] anpassen

1. Das Hauptmenü öffnen.
2. Das Menü 5 [Morgendämmerungs- automatik wählen und öffnen.
3. Den gewünschten DuoFern Aktor oder [ALLE] auswählen und bestätigen.
4. Die Morgendämmerungsautomatik ein-/ausschalten.

On = Morgendämmerungsautomatik ein

OFF = Morgendämmerungsautomatik aus

M

∧ ∨

OK

∧ ∨

OK

∧ ∨

OK

AUTO 5

ALLE

On

HINWEIS

Wurde in Punkt 3. nur ein einzelner DuoFern Aktor ausgewählt, erfolgt der Rücksprung zum Hauptmenü.

1. Mit Hilfe eines Offset können Sie die berechnete Astrozeit um +/- 60 Minuten angepasst werden.

Eine Anpassung ist nur möglich, wenn zuvor folgende Einstellungen durchgeführt wurden:

a) Den Offset einstellen.

b) Zurück zum Hauptmenü.

Punkt 3. = ALLE

Schaltzeitmodus [▲] = ASTRO

OFFSET -20 ASTRO

Beispiel:

Bei einem negativem Offset z. B. „- 20“ setzt die berechnete Astrozeit um 20 Minuten früher ein.

AUTO 5

Die Zufallsfunktion ermöglicht eine zufällige Verzögerung der eingestellten Schaltzeiten von 0 bis 30 Minuten.

Die Zufallsfunktion wird ausgeführt für:

◆Alle automatischen Öffnungs- und Schließzeiten.

1.	Das Hauptmenü öffnen.
2.	Das Menü 6 [ ] Zufallsfunktion auswählen und öffnen.
3.	Die gewünschte Einstellung wählen und bestätigen.
On = Zufallsfunktion ein
OFF = Zufallsfunktion aus Danach erscheint wieder

das Hauptmenü.

In diesem Menü können weitere Geräte- und Systemeinstellungen vorgenommen werden um den DuoFern HomeTimer an die individuellen Wünsche anzupassen.

Die DuoFern Einstellungen wurden bereits ab Seite 26 vorgestellt und beschrieben. In der Menüreihenfolge stehen die DuoFern Einstellungen im Menü 9.9 wie unten gezeigt.

Menü 9 - Systemeinstellungen

Symbol Menü Seite

91 Uhrzeit und Datum .... 50 - 92 Motor Laufzeit .... 50

▼9.3 Lüftungsposition .... 52

[PLZ] 9.4 Postleitzahl 53

17 9.5 Schaltzeitprogramm .... 54

[T] 9.7 Tippbetrieb ....55

-9.8 Geräteeinstellungen ...... 56

9.9 DuoFern Einstellungen ..... 26

18.1 Menü 9.1 - Uhrzeit und Datum [ ☑einstellen

D

1. Das Menü 9.1 - Uhrzeit und Datum wählen und öffnen.

Einstellreihenfolge

Durch längeres Drücken einer Einstelltaste beginnt ein schneller Ziffernlauf.

12:00

1. Datum

1.07 [Tag.Monat]

1. Jahr

2013 ①

18.2 Menü 9.2 - Motor-Laufzeit einstellen

Die Laufzeiteinstellung ist zwingend erforderlich, wenn:

◆Die Lüftungsposition genutzt werden soll, s. Seite 52.
◆Die Sonnenposition genutzt werden soll, s. Seite 44.

Die Laufzeit kann direkt mit dem DuoFern HomeTimer erfasst oder z. B. mit Hilfe einer Uhr gemessen und eingestellt werden.

HINWEIS

◆ Die Laufzeiten von Rohrmotoren können je nach Temperatur variieren. Das gezielte Anfahren einer bestimmten Position unterliegt daher gewissen Toleranzen.
Die Laufzeit muss möglichst exakt eingestellt werden, damit die gewünschten Positionen zuverlässig angefahren werden können.
Bei Änderung der Endpunkte muss die Laufzeit neu eingestellt werden.
Wird die Laufzeit z.B. mit Hilfe einer Uhr gemessen, sollte die Messung in Auf-Richtung erfolgen und ca. 10 % addiert werden.

1.	Das Menü 9.2 - Motor-Laufzeit wählen und öffnen.
2.	Einen DuoFern Aktor auswählen.
3.	Die [Ab]-Taste drücken und gedrückt halten bis der Rollladen am unteren Endpunkt stoppt.
4.	Die [Auf]-Taste drücken und gedrückt halten-bis der Rollladen am oberen Endpunkt stoppt.
5.	Die [Auf]-Taste loslassen.	Die Laufzeit wurde während der Auffahrt gemessen und gespeichert.
6.	Zurück zum Systemmenü.

18.2 Menü 9.2 - Motor-Laufzeit einstellen

D

Die Laufzeit manuell einstellen

a) Den Rollladen vollständig schließen.
b) Danach den Rollladen bis zum oberen Endpunkt fahren und die benötigte Zeit messen und notieren.
c) Die gemessene Laufzeit im Menü 9.2 eingeben und bestätigen.

15,

z. B. 15 Sek.

18.3 Menü 9.3 - Lüftungsposition [ ]einstellen

Falls der Rollladen sich nicht bis zum unteren Endpunkt schließen soll, können Sie mit Hilfe dieser Funktion eine beliebige Position (z. B. als Lüftungsposition) festlegen.

Beim automatischen Schließen hält der Rollladen an der Lüftungsposition an, kann aber danach manuell ganz geschlossen werden.

HINWEIS

Vor dem Einstellen der Lüftungsposition muss die Laufzeit eingestellt sein, s. Seite 50.

1. Das Menü 9.3 - Lüftungsposition auswählen und öffnen.
2. Einen DuoFern Aktor auswählen.

, 93,

2,

18.3 Menü 9.3 - Lüftungsposition [ Yeinstellen

D

1. Die Lüftungspostion ein- oder ausschalten.

On = Lüftungsposition ein

OFF = Lüftungsposition aus

On

weiter mit 4.

zurück zum Menü Systemeinstellungen

1. Fahren Sie danach den Rollladen in die gewünschte Position.

SET SET Beispiel

1. Die Lüftungsposition bestätigen und zurück zum Menü Systemeinstellungen.

18.4 Menü 9.4 - Postleitzahl [ PLZ ] einstellen

1. Das Menü 9.4 - Postleitzahl auswählen und öffnen.

1. Die Postleitzahl eingeben und bestätigen.

PLZ 46

HINWEIS:

Für deutsche Städte werden nur die ersten beiden Ziffern der Postleitzahl eingegeben.
Für verschiedene europäische Städte finden Sie eine Zeitzonentabelle auf Seite 65.
Sollte der DuoFern HomeTimer nicht in Deutschland eingesetzt werden, kann es erforderlich sein, die automatische Sommer-/Winterzeitumstellung abzuschalten. Siehe dazu Seite 57 „Automatische Sommer-/Winterzeitumstellung ein-/ausschalten“.

Die Anzahl der einzustellenden Öffnungs- und Schließzeiten hängt von der Auswahl des gewünschten Schaltzeitprogramms in diesem Menü ab.

Es stehen drei Schaltzeitprogramme zur Verfügung:

[1] Wochenschaltzeiten (Werkseinstellung)

◆Ein Schaltzeitenpaar [▲/▼] für [MO...SO]

[2] Werktags- und Wochenendschaltzeiten

◆Ein Schaltzeitenpaar [▲/▼] für [MO...FR]

◆Ein Schaltzeitenpaar [▲/▼] für [SA + SO]

[3] Einzeltagesschaltzeiten

◆Ein Schaltzeitenpaar [▲/▼] für jeden einzelnen Wochentag [MO/DI/MI/DO/FR/SA/SO]

1. Das Menü 9.5 - Schaltzeitprogramm wählen und öffnen.

2. Das gewünschte Schaltzeitprogramm wählen und bestätigen.

1 = Wochenschaltzeiten

2 = Werktags-/Wochenendschaltzeiten

3 = Einzeltagesschaltzeiten

HINWEIS

Die Einstellung der Schaltzeiten erfolgt im Menü [2], s. Seite 38.

9.5

MO. . . . . . SO

MO. . . .FR SA SO 2

MO DI MI DO FR SA SO 3

Mit Hilfe dieser Funktion kann der DuoFern HomeTimer zur Steuerung einer Jalousie verwendet werden. Durch kurzes Tippen der Bedientasten ist eine komfortable Einstellung der Lamellen einer Jalousie möglich.

Um eine Jalousie komfortabel bis in die Endpunkte fahren zu können, halten Sie die Bedientaste [Auf / Ab ] mindestens 1 Sekunde lang gedrückt.

1. Das Menü 9.7 - Tippbetrieb wählen und öffnen.
2. Den Tippbetrieb ein- oder ausschalten.
On = ein
OFF = aus
3. Die letzte Einstellung bestätigen und zurück zum Menü Systemeinstellungen.

Menü 9.8 - Geräteinstellungen

Symbol Menü Seite

9.81 Automatische Sommer-/Winterzeitumstellung ...... 57

9.83 Displaybeleuchtung ...... 57

9.85 Tastensperre ...... 58

9.87 Drehrichtungsumkehr ...... 59

9.89 Endpunkte ...... 60

i 9.80 Softwareversion ...... 61

18.7.1 Menü 9.8.1 - Sommer-/ Winterzeitumstellung ein-/ausschalten

Der DuoFern HomeTimer verfügt über eine automatische Sommer-/Winterzeitumstellung.

HINWEIS

Sollte die Steuerung nicht in Deutschland eingesetzt werden, kann es erforderlich sein, die automatische Sommer-/Winterzeitumstellung auszuschalten.

1. Das Menü 9.8.1 - Sommer-/Winterzeitumstellung wählen und öffnen.

2. Die Sommer-/Winterzeitumstellung ein- oder ausschalten und bestätigen.

On = Funktion ein

On = Funktion aus

981

On

18.7.2 Menü 9.8.3 - Displaybeleuchtung einstellen

Beim Drücken einer Taste wird die Displaybeleuchtung eingeschaltet.

1. Das Menü 9.8.3 - Displaybeleuchtung auswählen und öffnen.

2. Die gewünschte Helligkeitsstufe einstellen und bestätigen.

OFF = ausgeschaltet

1 - 3 = Helligkeitsstufen

HINWEIS

Die Intensität der Displaybeleuchtung kann bei einigen Funktionen schwanken, da z.B. bei Automatikänderungen die Batterie stark beansprucht wird.

983

2、

Zum Schutz gegen unbeabsichtigte Eingaben, können Sie eine Tastensperre aktivieren.

Automatische Aktivierung nach ca. zwei Minuten

Ist die Tastensperre aktiviert und erfolgt zwei Minuten lang keine Eingabe wird die Tastensperre automatisch eingeschaltet.

1. Das Menü 9.8.5 - Tastensperre auswählen und öffnen.

2. Die Tastensperre ein- oder ausschalten.

On = ein

OFF = aus

Um die Tastensperre in der Normalanzeige aufzuheben bzw. vorzeitig zu aktivieren die [SET/Stopp]-Taste vier Sekunden lang drücken.

HINWEIS

Auch bei aktiver Tastensperre kann der Rollladen manuell betätigt werden.

9.85

On

Normalanzeige bei aktiver Tastensperre.

Beim Drücken der Menütaste.

Sollte die Drehrichtung eines DuoFern Aktors vertauscht sein, kann diese mit Hilfe der Funktion Drehrichtungsumkehr geändert werden.

1. Das Menü 9.8.7 - Drehrichtungsumkehr auswählen und öffnen.
2. Einen DuoFern Aktor auswählen.
3. Die aktuelle Drehrichtung testen.
4. Die Drehrichtungsumkehr ein- oder ausschalten.
On = einOFF = aus
5. Die neue Drehrichtung testen.

Sie können mit Hilfe des DuoFern HomeTimer die Endpunkte von elektronischen RADEMACHER - Rohrmotoren einstellen.

HINWEIS

◆ Die Endpunktfunktion steht nur für elektronische Rohrmotoren von RADEMACHER ab Baujahr 2000 zur Verfügung.
- Bei parallel geschalteten Rohrmotoren ist keine Endpunkteinstellung möglich.

1. Das Menü 9.8.9 - Endpunkte auswählen und öffnen.

2. Einen DuoFern Aktor auswählen. [ ALLE ] ist für diese Funktion nicht möglich.

a) Zur Erkennung des DuoFern Aktors können Sie ein kurzes Testsignal senden.

1. Den oberen Endpunkt einstellen.

a) Dazu die Einstelltaste drücken und gedrückt halten. Der Rollladen fährt nach oben.

b) Die Taste loslassen, sobald der gewünschte Endpunkt erreicht ist.

Der obere Endpunkt wird im Motor gespeichert.

Zur Quittierung führt der Aktor einen kurzen Fahr- oder Schaltbefehl aus.

18.7.5 Menü 9.8.9 - Endpunkte des Rohrmotors einstellen

D

1. Den unteren Endpunkt einstellen.

a) Dazu die Einstelltaste drücken und gedrückt halten. Der Rollladen fährt nach unten.

b) Die Taste loslassen, sobald der gewünschte Endpunkt erreicht ist.

1. Zurück zum Systemmenü.

Der untere Endpunkt wird im Motor gespeichert.

Die Endpunkte werden nur gespeichert, wenn:

Der Rohrmotor mindestens vier Sekunden lang läuft bevor ein Endpunkt erreicht ist.
◆ Die Einstellungen von dem Endpunkt aus vorgenommen werden, der verändert werden soll.
◆ Prüfen Sie direkt nach der Einstellung das korrekte Anfahren der Endpunkte mit Hilfe der Bedientasten.

18.7.6 Menü 9.8.0 - Softwareversion anzeigen

In diesem Menü kann die aktuelle Softwareversion des DuoFern HomeTimer angezeigt werden.

1. Das Menü 9.8.0 - Softwareversion wählen und öffnen.

2. Anschließend wird die aktuelle Softwareversion angezeigt.

3. Zurück zum Systemmenü.

i

9:80

1

i

1.0

1

19. Software-Reset (Den Auslieferungszustand wieder herstellen.)

D

	Bei Bedarf können Sie alle Einstellungen löschen und den Auslieferungszustand des DuoFern HomeTimer wieder herstellen.
1.	Die vier Tasten gleichzeitig 5 Sekunden lang drücken, bis alle Symbole im Display angezeigt werden.	ca. 5 Sek.
2.	Danach erscheint für einige die Software-version.Alle Einstellungen sind gelöscht und auf den Auslieferungszustand zurückgesetzt.
3.	Nach dem Rest startet automatisch der Installationsassistent. Beginnen Sie mit den Einstellungen, s Seite 20 .

1. Ziehen Sie das Bedienteil [1] und den Abdeckrahmen [2] vorsichtig vom Wandhalter [3] ab.

1. 2. 3. REDEMACHER M OK V

21. CE-Zeichen und EG-Konformität

Die DuoFern HomeTimer (Art.-Nr. 3250 13 71 / 3250 13 81) erfüllen die Anforderungen der geltenden europäischen und nationalen Richtlinien:

C€

1999/5/EG

R&TTE Richtlinie

Die Konformität wurde nachgewiesen. Die entsprechenden Erklärungen und Unterlagen sind beim Hersteller hinterlegt:

RADEMACHER Geräte-Elektronik GmbH & Co. KG

Buschkamp 7

46414 Rhede

Außenmaße Bedienteil [1]: 50 x 50 mm x 12 (nach DIN 49075)

Farbe: Ultraweiß / Aluminium

Nennspannung: 3 V (DC)

Batterietyp: 1 x CR2450

Batterie-Lebensdauer: 1,5 Jahre mit Displaybeleuchtung*

3 Jahre ohne Displaybeleuchtung*

* bei fünf Schaltvorgängen pro Tag

Zulässige Umgebungstemperatur: 5 bis 40°C

Schutzklasse: II (nur für trockene Räume)

23. Werkseinstellungen

Automatik: On (Ein)

Schaltzeiten: On (Ein)

Auf-Zeit und Modus: 7:00 Uhr / NORMAL

Ab-Zeit und Modus: 20:00 Uhr / NORMAL

Zufallsfunktion: OFF (Aus)

Postleitzahl: 46

Schaltzeitprogramm: 1

Tippbetrieb: OFF (Aus)

Automatische

Sommer-/Winterzeitumstellung On (Ein)

Belgien

101 Antwerpen

102 Brügge

103 Brüssel

104 Lüttich

105 Mechelen

106 Mons

107 Oostende

Dänemark

108 Aalborg

109 Ringsted

110 Esbjerg

111 Horsens

112 Kolding

113 Kopenhagen

114 Svendborg

115 Randers

England

116 Aberdeen

117 Birmingham

118 Bristol

119 Glasgow

120 London

121 Manchester

122 Newcastle

Estland

123 Tallinn

Finnland

124 Helsinki

125 Jyyäskylä

126 Oulu

127 Tampere

128 Turku

129 Vasa

Frankreich

130 Bordeaux

131 Brest

132 Dijon

133 Le Havre

134 Lyon

135 Montpellier

136 Nantes

137 Nice

138 Paris

139 Reims

140 Strasbourg

141 Toulon

Italien

142 Bologna

143 Bozen

144 Florenz

145 Genua

146 Mailand

147 Neapel

148 Palermo

149 Rom

150 Turin

151 Venedig

Irland

152 Cork

153 Dublin

154 Belfast

Lettland

155 Riga

Liechtenstein

156 Vaduz

Litauen

157 Vilnius

Luxemburg

158 Luxemburg

Niederlande

159 Amsterdam

160 Eindhoven

161 Enschede

162 Groningen

163 Maastricht

164 Rotterdam

165 Utrecht

Norwegen

166 Oslo

167 Stavanger

168 Bergen

169 Trondheim

Österreich

170 Amstetten

171 Baden

172 Braunau

173 Brixen

174 Bruck/Mur

175 Eisenstadt

176 Graz

177 Innsbruck

178 Klagenfurt

179 Landeck

180 Linz

181 Nenzing

182 Salzburg

183 Wien

Polen

184 Breslau

185 Bromberg

186 Danzig

187 Kattowitz

26. Zeitzonen-

tabelle

188 Krakau

189 Lodz

190 Lublin

191 Posen

192 Stettin

193 Warschau

Portugal

194 Faro

195 Lissabon

196 Porto

Schweiz

197 Basel

198 Bern

199 Andermatt

200 Chur

201 Lausanne

202 Luzern

203 Zürich

Schweden

204 Boras

205 Gävle

206 Göteborg

207 Helsingborg

208 Jönköping

209 Östersund

210 Malmö

211 Stockholm

212 Sundsvall

213 Umea

Spanien

214 Almería

215 Alicante

216 Barcelona

217 Bilbao

218 Badajoz

219 Burgos

220 Cáceres

221 Castellón

222 Granada

223 Guadalajara

224 La Coruña

225 Lérida

226 León

227 Madrid

228 Murcia

229 Oviedo

230 Palma

231 Pamplona

232 San

Sebastián

233 Sevilla
234 Santander
235 Valencia
236 Valladolid
237 Vitoria
238 Zaragoza
239 La Palma
240 Teneriffa
241 Grand
Canaria
242 Fuerteventura

Süd-Osteuropa

243 Athen
244 Belgrad
245 Bratislava
246 Bukarest
247 Budapest
248 Istanbul
249 Maribor
250 Prag
251 Sarajevo
252 Sofia
253 Skopje
254 Thessaloniki
255 Zagreb

RADEMACHER Geräte-Elektronik GmbH & Co. KG gibt eine 24-monatige Garantie für Neugeräte, die entsprechend der Einbauanleitung montiert wurden. Von der Garantie abgedeckt sind alle Konstruktionsfehler, Materialfehler und Fabrikationsfehler.

Ausgenommen von der Garantie sind:

◆ Fehlerhafter Einbau oder Installation
◆ Nichtbeachtung der Einbau- und Bedienungsanleitung
◆ Unsachgemäße Bedienung oder Beanspruchung
- Äußere Einwirkungen wie Stöße, Schläge oder Witterung

◆ Reparaturen und Abänderungen von dritten, nicht autorisierten Stellen

◆ Verwendung ungeeigneter Zubehörteile

◆ Schäden durch unzulässige Überspannungen (z.B. Blitzeinschlag)

◆ Funktionsstörungen durch Funkfrequenzüberlagerungen und sonstige Funkstörungen

Innerhalb der Garantiezeit auftretende Mängel beseitigt RADEMACHER kostenlos entweder durch Reparatur oder durch Ersatz der betreffenden Teile oder durch Lieferung eines gleichwertigen oder neuen Ersatzgerätes. Durch Ersatzlieferung oder Reparatur aus Garantiegründen tritt keine generelle Verlängerung der ursprünglichen Garantiezeit ein.

RADEMACHER

Geräte-Elektronik GmbH & Co. KG

Buschkamp 7

46414 Rhede (Deutschland)

[e-mail]

www.rademacher.de

Service:

Hotline [phone]*

Telefax [phone]

* 30 Sekunden kostenlos, danach 14 ct/Minute aus dem dt. Festnetz bzw. max. 42 ct/Minute aus dem dt. Mobilfunknetz.
