BEDIENUNGSANLEITUNG LC Plus PARI

Gebrauchsanweisung (D)

Lesen Sie diese Gebrauchsanweisung vor der ersten Inbetriebnahme. Bewahren Sie diese Gebrauchsanweisung sorgfältig auf.

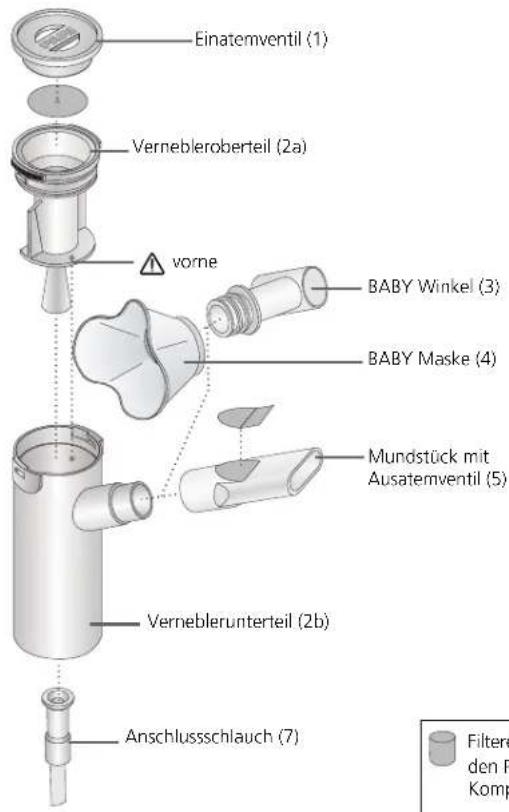

Einatemventil (1) Vernebleroberteil (2a) vorne BABY Winkel (3) BABY Maske (4) Mundstück mit Ausatemventil (5) Verneblerunterteil (2b) Anschlussschlauch (7) Filtere den P. Komp

Filtereinsatz für den PARI Kompressor (6)

1 Lieferumfang

Bitte prüfen Sie, ob laut nachfolgender Tabelle alle abgebildeten Komponenten im Lieferumfang enthalten sind. Anderenfalls verständigen Sie umgehend den Händler, bei dem Sie den PARI Vernebler gekauft haben.

Vernebler-Garnituren	Einatemventil (1)	Vernebleroberteil (2a)	Verneblerunterteil (2b)	BABY Winkel (3)	BABY Maske (4)	PARI SMARTMASK (inkl. 45 Grad Winkelstück)	Mundstück (5) mit Ausatemventil	Mundstück (5) ohne Ausatemventil	Filtereinsatz für PARI BOYN (6)	Anschlussschlauch (7)
PARI LCx x x x	*
PARI LC PLUSPARI LC TurboPARI LC Junior	x x x x	x**
PARI Junior Package I	x	x	x	x	x		x
PARI LC BABY	x	x	x	x	x					x
PARI LC STAR	x	x	x				x
PARI LC PLUSSMARTMASK	x	x	x			x *	* *
PARI Year Packs	x	x	x				x		x	x

*) nur bei PARI LC Garnitur 022G6100

**) nur bei den PARI LC PLUS Garnituren 022G8100, 022G8104

***) Erwachsenenmaske mit Ausaterrventil aus Silkon, siehe „Austauschsets, Ersatzteile und Zubehör“, Seite 9

Die Vernebler der PARI LC Familie sind Medikamentenvernebler, die zusammen mit dem verwendeten PARI Kompressor oder der zentralen Druckluftversorgung der Klinik und ggf. verwendetem PARI Zubehör ein hocheffektives Inhalationsgerät für die Inhalationstherapie der unteren Atemwege bilden. Sie sind für die vorübergehende ^1) orale Inhalation des von einem Arzt verordneten bzw. empfohlenen flüssigen Medikamentes geeignet. Grundsätzlich können alle auf dem Markt verfügbaren, für die Inhalationstherapie zugelassenen Medikamente mit den Verneblern der PARI LC Familie vernebelt werden.

Die Vernebler der PARI LC Familie können mit den erhältlichen PARI Inhalationsgeräten (wie z.B. PARI BOY N, PARI MASTER usw.) sowie mit der zentralen Druckluftversorgung der Klinik (nur PARI LC PLUS, siehe „Technische Daten“, Seite 8) betrieben werden. Die Verwendbarkeit des Verneblers mit künftig erscheinenden neuen PARI Kompressoren muss beim Hersteller erfragt werden. Die Gebrauchsanweisungen des entsprechenden PARI Kompressors bzw. des PARI Zubehörs sind zu beachten. Die PARI GmbH haftet nicht für Schäden, die beim Betreiben von PARI Verneblern mit Fremdkompressoren auftreten.

3 Information

Die Vernebler der PARI LC Familie gewährleisten eine effektive Inhalationstherapie vom Säuglings- bis zum Erwachsenenalter. Mit Ausnahme des PARI LC und BABY Verneblers (der PARI BABY Vernebler besitzt nur ein Einatemventil) besitzen alle PARI Vernebler ein Ventilsystem. Dies kontrolliert während der Atmung den Medikamentenfluss und reduziert damit deutlich die Medikamenterverluste.

PARI LC PLUS, LC PLUS Turbo und LC PLUS Junior Vernebler

Der PARI LC PLUS und PARI LC PLUS Turbo Vernebler sind für die Inhalationstherapie von Erwachsenen geeignet. Der PARI LC PLUS Junior Vernebler ist durch seine Ausstattung speziell auf die Bedürfnisse von Kindern angepasst. Die Teilchengröße des Aerosols dieser Vernebler ist optimal für eine effektive Medikamentenapplikation im zentralen Bereich der Lunge.

PARI LC STAR Vernebler

Der PARI LC STAR Vernebler ist ein Feintröpfchenvernebler für die gezielte Medikamentenapplikation in den tiefen Atemwegen (peripherer Bereich) der Lunge. Er ist für Erwachsene und Kinder (ab ca. 3-4 Jahren), die bereits mit dem Mundstück inhalieren können, geeignet.

PARI BABY Vernebler

Der PARI BABY Vernebler ermöglicht eine effiziente Inhalationstherapie mit Medikamentenaerosolen für die anatomisch kleineren Atemwege bei Babys und Kleinkin-

dem. Er ist mit einer weichen PARI BABY Maske aus latexfreiem Silikon und mit einem PARI BABY Winkel ausgestattet. Den PARI BABY Vernebler gibt es in 4 Varianten, ausgestattet mit einer Maske in 4 unterschiedlichen Größen (siehe „Austauschsets, Ersatzteile und Zubehör“, Seite 9), jeweils abgestimmt auf das Alter des Kindes. Der PARI BABY Winkel ist frei drehbar und ermöglicht damit eine Inhalation im Sitzen oder Liegen.

Werden die oben genannten Vernebler als Bestandteil eines Inhalationsgerätes z.B. über Apotheken an End-Verbraucher verliehen, dann geschieht dies in Verantwortung der hier beteiligten Apotheke und liegt nicht in der Verantwortung der PARI GmbH. Wir empfehlen „Richtlinien zur Aufbereitung von PARI Inhalationsgeräten für einen Wiedereinsatz bei Patientenwechsel“, die auf Anforderung erhältlich sind.

• Verwenden Sie nur Medikamente, die von Ihrem Arzt verordnet oder empfohlen wurden.
• Beachten Sie grundsätzlich beim Einsatz des Verneblers die allgemeinen Hygienemaßnahmen, z.B. gründliches Händewaschen, ggf. Desinfektion.

4 Inbetriebnahme

Beachten Sie bitte vor jeder Inbetriebnahme sowie nach längerer Benutzungspause die Hygienevorschriften und stellen Sie sicher, dass der Vernebler nach der letzten Behandlung gereinigt, desinfiziert und ggf. sterilisiert wurde (siehe „Hygienische Wiederaufbereitung“, Seite 5).

- Ziehen Sie das Einatemventil (1) vom Vernebler ab.

max.

• Füllen Sie die vom Arzt angewiesene Menge Medikament von oben in den Vernebler ein.
• Bitte achten Sie darauf, dass das Medikament höchstens bis zum obersten Skalenstrich eingefüllt wird (max. Füllmenge 8ml). Falls überfüllt wurde und Medikament unten aus dem Vernebler tropft, bitte ausschütten und reinigen (siehe Abschnitt „Hygienische Wiederaufbereitung“, Seite 5). Danach wieder mit dem Einfüllen des Medikamentes beginnen.

4.1 Inbetriebnahme mit BABY Winkel und BABY Maske

• Stecken Sie das Einatemventil (1), den BABY Winkel (3) und die BABY Maske (4) auf. Drücken Sie die BABY Maske mit dem Daumen von innen über den ersten Wulst des BABY Winkels.
• Halten Sie den Vernebler senkrecht.
• Stecken Sie den Anschlussschlauch (7) des Kompressors oder der Druckluftversorgung an den Vernebler.
• Lesen Sie beim Abschnitt „Inhalation mit BABY Winkel und BABY Maske“ (Seite 4) weiter.

4.2 Inbetriebnahme mit Mundstück bzw. Kinder- oder Erwachsenenmaske

Die Inhalation mit dem Mundstück ist die effektivste Form der Inhalation, da hiermit die geringsten Medikamentenverluste auf dem Weg in die Lunge verbunden sind. Die PARI Kinder- und Erwachsenenmasken (siehe „Austauschsets, Ersatzteile und Zubehör“) werden nur für Patienten empfohlen, die nicht mit einem Mundstück inhalieren können. Für Babys wird die Inhalation mit der PARI BABY Maske (in der entsprechenden Größe) empfohlen.

- Stecken Sie das Einatemventil (1) und das Mundstück (5) auf.

Bei Verwendung der PARI Kinder- oder Erwachsenmaske (8, siehe „Austauschsets, Ersatzteile und Zubehör“) ist das Einatemventil (1) zu entfernen.

• Halten Sie den Vernebler senkrecht.
- Stecken Sie den Anschlussschlauch (7) des Kompressors oder der Druckluftversorgung an den Vernebler.
- Lesen Sie beim Abschnitt „Inhaltion mit Mundstück bzw. Kinder- oder Erwachsenenmaske“ (Seite 4) weiter.

Vergewissem Sie sich vor der Inhalation, dass alle Teile fest miteinander verbunden sind. Stellen Sie sicher, dass die Schlauchanschlüsse fest am Luftanschluss des PARI Kompressors bzw. an der Druckluftanlage und am Vernebler stecken. Durch einen ungeeignet montierten Vernebler kann die Medikamentenverneblung beeinträchtigt werden.

5 Inhalation

Beachten Sie bitte, dass bei Babys und Kindern die Inhalationstherapie nur unter Ausfsicht eines Erwachsenen durchgeführt werden darf. Achtung: Kleinteile können verschluckt werden!

5.1 Inhalation mit BABY Winkel und BABY Maske

• Richten Sie die Winkelstellung und Maskenposition entsprechend der Lage des Babys bzw. Kleinkinds aus. Halten Sie den Vernebler immer senkrecht.
  • Schalten Sie den Kompressor ein.
• Setzen Sie die Maske mit leichtem Druck dicht über Mund und Nase auf.
• Führen Sie die Behandlung für die vom Arzt verordnete Dauer durch. Achten Sie dabei auf einen dichten Sitz der Maske.
• Lesen Sie bitte im Abschnitt „Hygienische Wiederaufbereitung“ (Seite 5) weiter.

5.2 Inhalation mit Mundstück bzw. Kinder- oder Erwachsenmaske

• Setzen Sie sich entspannt und aufrecht hin.
• Schalten Sie den Kompressor ein bzw. stecken Sie den Anschlussschlauch in die dafür vorgesehene Wandentnahmearmatur für die Druckluftanlage im Krankenhaus.

- Nehmen Sie das Mundstück zwischen die Zähne und umschließen Sie es mit den Lippen bzw. setzen Sie die Maske mit leichtem Druck über Mund und Nase auf.

- Atmen Sie möglichst ruhig durch das Mundstück bzw. die Maske ein.

- Atmen Sie entspannt durch das Mundstück bzw. die Maske aus. Die ausgeatmete Luft sollte durch das Ausatemventil im Mundstück (Ausatemventil öffnet sich) bzw. die Ausatemöffnungen der Maske austreten.

• Wiederholen Sie das Ein- und Ausatmen wie beschrieben, bis ein verändertes Geräusch im Vernebler signalisiert, dass das Medikament verbraucht ist.
• Prüfen Sie dann, ob noch deutlich sichtbar Aerosol aus dem Mundstück strömt.
• Brechen Sie die Behandlung ab, sobald das Aerosol nur noch unregelmäßig austritt.

6 Hygienische Wiederau fbereitung

6.1 Allgemein

Warnung: Um eine Gesundheitsgefährdung, z.B. eine Infektion durch einen verunreinigten Vernebler zu vermeiden, sind die nachfolgenden Hygienevorschriften unbedingt einzuhalten.

Die Vernebler der PARILC Familie sind für eine Mehrfachverwendung vorgesehen. Bitte beachten Sie, dass für die unterschiedlichen Anwendungsbereiche verschiedene Anforderungen an die hygienische Wiederaufbereitung gestellt werden:

• zu Hause (ohne Patientenwechsel): Der Vernebler muss nach jeder Anwendung gereinigt und desinfiziert werden.
• Krankenhaus/Arztpraxis (Patientenwechsel möglich): Der Vernebler muss nach jeder Anwendung gereinigt, desinfiziert und sterilisiert werden.
• Die zusätzlichen Anforderungen bzgl. der notwendigen hygienischen Vorbereitung (Handpflege, Handhabung der Medikamente bzw. der Inhalationslösungen) bei Hochrisikogruppen (z. B. Mukoviszidosepatienten) sind bei den jeweiligen Selbsthilfegruppen zu erfragen.
• Bitte achten Sie auf ausreichende Trocknung nach jeder Reinigung, Desinfektion und/oder Sterilisation. Feuchtigkeitsniederschlag bzw. Restnässe können ein erhöhtes Risiko für Keimwachstum darstellen.
• Beachten Sie bitte das Kapitel „Materialbeständigkeit“, Seite 8.
• Überprüfen Sie die Teile Ihres Verneblers regelmäßig und ersetzen Sie defekte (gebrochene, verformte, verfärbte) Teile.
• Lesen und beachten Sie auch die Hygieneanweisungen in der PARI Kompressor-Gebrauchsanweisung.

Die Vernebler der PARI LC Familie unterliegen bei häufiger Anwendung und hygienischer Wiederaufbereitung, wie jedes andere Kunststoffteil auch, einer gewissen Abnutzung. Dies kann im Laufe der Zeit zu einer Veränderung des Aerosols und somit auch zu einer Beeinträchtigung der Therapieeffizienz führen.

Tauschen Sie deshalb den Vernebler spätestens nach einem Jahr aus. Zu diesem Zweck hält die PARI GmbH die praktischen PARI Year Packs (siehe „Austauschsets, Ersatzteile und Zubehör“, Seite 9) für Sie bereit.

Der Nachweis der Eignung der Vernebler für eine wirksame Reinigung, Desinfektion und Sterilisation wurde durch ein unabhängiges Prüflabor unter Verwendung der auf Seite 7 genannten empfohlenen Verfahren erbracht (Einsicht in die Testunterlagen auf Anfrage). Die Anwendung der genannten Alternativen liegt in der Verantwortung des Anwenders.

6.2 Vorbereitung

Direkt nach jeder Behandlung müssen alle Teile des PARI Verneblers von Medikamentenresten und Verunreinigungen gereinigt werden. Dazu zerlegen Sie den Vernebler in alle Einzelteile (wie nachfolgend beschrieben).

1 2a vorne 3 4 2b

• Ziehen Sie entweder das Mundstück und das Einatemventil (1) oder den BABY Winkel (3), die BABY Maske (4) und das Einatemventil (1) ab.
• Drehen Sie das Vernebleroberteil (2a) entgegen dem Uhrzeigersinn und ziehen Sie es aus den Verneblerunterteil (2b) heraus.

Wenn die hygienische Wiederaufbereitung zu Hause erfolgt, lesen Sie bitte ab dem nächsten Abschnitt weiter.

Erfolgt die hygienische Wiederaufbereitung im Krankenhaus oder in einer Arztpraxis, lesen Sie bitte die Seite 7.

6.3 zu Hause: Reinigung/ Desinfektion

6.3.1 Reinigung

- Zerlegen Sie den Vernebler (siehe Vorbereitung).

Empfohlene Methode: mit warmem Leitungswasser

• Reinigen Sie alle Verneblerteile 5Min. lang gründlich mit warmem Leitungswasser (ca. 40°C) und etwas Spülmittel (Dosierung entsprechend den Vorgaben des Spülmittelherstellers).
• Spülen Sie danach alle Teile gründlich unter fließend warmem Wasser (ca. 40°C ohne Spülmittel) ab.
• Schütten Sie das angesammelte Wasser aus. Sie können das Abtropfen des Wassers durch Ausschütteln aller Teile beschleunigen.

Mögliche Alternative: in der Geschirrspülmaschine

• Reinigen Sie den Vernebler in Ihrer Geschirrspülmaschine (nicht zusammen mit verschmutztem Geschirr).
• Verteilen Sie die Verneblerteile im Besteckkorb.
• Wählen Sie mindestens ein 50°C-Programm.

6.3.2 Desinfektion

Desinfizieren Sie den zerlegten Vernebler im Anschluss an die Reinigung.

Empfohlene Methode: mit dem Vaporisator 6 der Firma NUK (NUK Art.-Nr. 10.251.010, PZN 0963690) oder Desinfektionsgerät DI 6.00 der Firma Petra (Art.-Nr. 0229 0000, PZN 2590773)

Beachten Sie unbedingt die Gebrauchsanweisung des NUK Vaporisators bzw. des Desinfektionsgerätes DI 6.00. Die Einwirkzeit beträgt ca. 15 Min.

Mögliche Alternative: in kochendem Wasser

• Legen Sie hierzu die Einzelteile Ihres Verneblers mind. 15 Min. in kochendes Wasser.
  Bei kalkhaltigem Leitungswasser verwenden Sie bitte kalkarmes oder destilliertes Wasser. Achten Sie auf ausreichenden Wasserstand im Topf.

6.3.3 Trocknung

• Legen Sie die Verneblerteile auf eine trockene, saubere und saugfähige Unterlage und lassen Sie sie vollständig trocknen (mind. 4 Stunden).
  Die Trocknung kann mit einem Föhn beschleunigt werden (Mindestabstand 15 cm). Sie sollte nicht in feuchten Räumen erfolgen (z.B. Bad).

6.3.4 Aufbewahrung

- Schlagen Sie den Vernebler zwischen den Anwendungen, insbesondere bei längeren Therapiepausen, in ein sauberes, fusselfreies Tuch ein (z. B. Geschirrtuch) und bewahren Sie ihn an einem trockenen, staubfreien Ort auf.

6.3.5 Pflege des Anschlussschlauches

- Ziehen Sie nach jeder Behandlung den Schlauch vom Vernebler ab und schalten Sie Ihr PARI-Gerät ein.

- Lassen Sie den Kompressor solange arbeiten, bis die durch den Schlauch strömende Luft einen eventuellen Feuchtigkeitsniederschlag beseitigt hat.

- Bei Verschmutzungen ersetzen Sie den Anschlussschlauch (Art. Nr. 041B4505).

- Ziehen Sie nach jeder Behandlung den Schlauch vom Vernebler ab und schalten Sie Ihr PARI-Gerät ein. - Lassen Sie den Kompressor solange arbeiten, bis die durch den Schlauch strömende Luft einen eventuellen Feuchtigkeitsniederschlag beseitigt hat. - Bei Verschmutzungen ersetzen Sie den Anschlussschlauch (Art. Nr. 041B4505).

Bitte lesen Sie ab Seite 8 weiter.

6.4 Krankenhaus und Arztpraxis

• Bei Verwendung des Verneblers für mehrere Patienten muss der Vernebler vor je- dem Patientenwechsel gereinigt, desinfiziert und sterilisiert werden.
• Bitte achten Sie darauf, dass nur ausreichend geräte- und produktspezifisch validierte Verfahren für die Reinigung, Desinfektion und Sterilisation eingesetzt und dass die validierten Parameter bei jedem Zyklus eingehalten werden.
• Die Wirksamkeit der eingesetzten Reinigungs- sowie Desinfektions-Verfahren muss anerkannt (z. B. in der Liste der vom Robert Koch-Institut/DGHM geprüften und anerkannten Desinfektionsmittel- und verfahren aufgeführt) und bereits grundsätzlich validiert sein.
• Bei Einsatz anderer Verfahren ist die Wirksamkeit im Rahmen der Validierung nachzuweisen. Auch CE-gekennzeichnete chemische Desinfektionsmittel können verwendet werden, sofern sie den Angaben zur Materialbeständigkeit entsprechen (siehe Seite 8).
• Beachten Sie bitte das Kapitel „Materialbeständigkeit“, Seite 8.
• Bitte beachten Sie zusätzlich die Hygienevorschriften des Krankenhauses bzw. der Arztpraxis.

6.4.1 Reinigung / Desinfektion

Führen Sie die Reinigung und Desinfektion unmittelbar nach der Anwendung durch. Es sollte grundsätzlich ein maschinelles Verfahren (Instrumentenspülmaschine) eingesetzt werden.

- Bereiten Sie die Reinigung und Desinfektion wie auf Seite 6 beschrieben vor. Es können alle geeigneten Reinigungs-/Desinfektionsmittel verwendet werden.

Empfohlenes Verfahren: thermische Desinfektion

- Legen Sie die Einzelteile des Verneblers in die Instrumentenspülmaschine.

- Wählen Sie das 93°C-Programm (Einwirkzeit 10 Minuten).

Der Nachweis der Wirksamkeit dieses Verfahrens wurde mit einem Desinfektor G7736 der Firma Miele und unter der Verwendung des neodisher®MA als Reinigungsmittel in Verbindung mit neodisher®Z als Neutralisationsmittel der Firma Chemische Fabrik Dr. Weigert, Hamburg, erbracht.

Oder

Empfohlenes Verfahren: manuelle Reinigung/Desinfektion

Der Nachweis der Eignung dieses Verfahrens wurde unter der Verwendung des Reinigungsmittels Korsolex®-Endo-Cleaner in Verbindung mit dem Desinfektionsmittel Korsolex® basic der Firma BODE CHEMIE HAMBURG erbracht.

• Die Einzelteile sind in Korsolex®-Endo-Cleaner als 0,5%ige Lösung und ca. 50°C warmes Wasser zu legen und 5 Min. lang gründlich zu reinigen.
• Anschließend sind die Einzelteile 15 Min. lang in Korsolex® basic als 4%ige Desinfektionslösung zu legen.
• Danach spülen Sie die Verneblerteile unter fließend warmem Wasser gründlich ab und lassen Sie sie auf einer trockenen, sauberen und saugfähigen Unterlage vollständig trocknen (mind. 4 Stunden).

Mögliche Alternative: chemo-thermische Desinfektion

• Legen Sie die Einzelteile des Verneblers in die Instrumentenspülmaschine.
• Fügen Sie ein geeignetes Reinigungs-/ Desinfektionsmittel hinzu und wählen Sie das 60°C-Programm.

Aufbewahrung

- Schlagen Sie den Vernebler zwischen den Anwendungen in ein sauberes, fusselfreies Tuch ein und bewahren Sie ihn an einem trockenen, staubfreien und kontaminationsgeschützten Ort auf.

6.4.2 Sterilisation

Packen Sie den zerlegten Vernebler nach der Reinigung/Desinfektion in eine Sterilisationsverpackung (Einmalsterilisationsverpackung, z. B. Folie/Papiersterilisationstüten). Die Sterilisationsverpackung muss der DIN EN 868/ISO 11607 entsprechen und für Dampfsterilisation geeignet sein. Anschließend sterilisieren Sie den Vernebler nach folgendem Sterilisationsverfahren:

Empfohlenes Verfahren: Dampfsterilisation

Validiert entsprechend DIN EN 554/ISO 11134 bzw. der DGKH-Richtlinie für die Valdierung und Routineüberwachung von Sterilisationsprozessen mit feuchter Hitze für Medizinprodukte. Sterilisationstemperatur: 121°C (Haltezeit: mind. 20 Min.) oder 134°C (Haltezeit: mind. 7 Min.), max. 137°C.

Aufbewahrung

Bewahren Sie den sterilisierten Vernebler an einem trockenen, staubfreien und kontaminationsgeschützten Ort auf.

6.4.3 Pflege des Anschlussschlauches

• Bei sichtbarem Kondensat im Schlauch ziehen Sie diesen nach der Behandlung vom Vernebler ab und schalten Sie Ihr PARI Gerät ein bzw. stecken Sie den Anschlussschlauch in die dafür vorgesehene Wandentnahmearmatur der Druckluftanlage.
• Lassen Sie den Kompressor solange arbeiten bzw. den Anschlussschlauch so lange mit der Wandentnahmearmatur verbunden, bis die durch den Schlauch strömende Luft einen eventuellen Feuchtigkeitsniederschlag beseitigt hat.
• Bei einem Patientenwechsel bzw. bei Verschmutzungen ersetzen Sie den Anschlussschlauch (Art. Nr. 041B4505).

7 Lager- und Transportbedingungen

Nicht in Feuchträumen (z. B. Badezimmer) lagern und zusammen mit feuchten Gegenständen transportieren.

Vor anhaltender direkter Sonneneinstrahlung geschützt lagern und transportieren. Generell sollte der Vernebler zwischen den Anwendungen wie im Kapitel „Hygienische Wiederaufbereitung, Aufbewahrung“ gelagert werden. Siehe Seite 6 (zu Hause) oder Seite 7 (Krankenhaus und Arzlpraxis).

8 Sonstiges

8.1 Materialbeständigkeit

Setzen Sie den Vernebler keinen Temperaturen über 137°C aus. Generell ist ein Vernebler, wie jedes andere Kunststoffteil auch, ein Verschleißteil. Der Vernebler kann bis zu 300-Mal sterilisiert werden und ist danach auszutauschen. Wird der Vernebler weniger als 300-Mal sterilisiert, ist er spätestens nach einem Jahr auszutauschen. Bei der Wahl der Reinigungs-/Desinfektionsmittel ist Folgendes zu beachten:

• Grundsätzlich ist die Gruppe der aldehydischen Reinigungs- bzw. Desinfektionsmittel zur Reinigung bzw. Desinfektion der Vernebler der PARI LC Familie geeignet.
• Der Einsatz anderer Reinigungs- bzw. Desinfektionsmittelgruppen bezüglich der Materialbeständigkeit dieses Verneblers wurde nicht geprüft.

8.2 Technische Daten

Empfohlene Betriebsgase: Luft, Sauerstoff

Minimale Durchflussmenge:3,0/Min.

Entsprechender Betriebsdruck:0,5bar/ 50kPa

Maximale Durchflussmenge:6,0l/Min.

Entsprechender Betriebsdruck:2,0bar/ 200kPa

Minimales Füllvolumen:2ml

Maximales Füllvolumen: 8ml

8.3 Aerosolcharakteristika gemäß EN 13544-1 Anhang CC

8.3.1 Bestimmung der Partikelgröße

Befüllung des Verneblers mit 3 ml 2,5%iger Natriumfluoridlösung und anschließender Betrieb des Verneblers über 3 Minuten am Marple Kaskadenimpaktor.

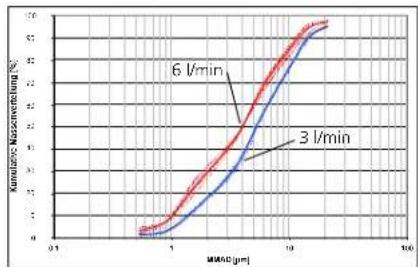

Kumulative Massenverteilung des PARI LC/ LC PLUS/ LC PLUS Turbo/ LC PLUS Junior Verneblers bei min. Durchflussmenge (3 l/min) und max. Durchflussmenge (6 l/min):

(Mittelwerte aus je 2 Einzelmessreihen mit 3 Vernebler-Druckluft-Kombinationen)

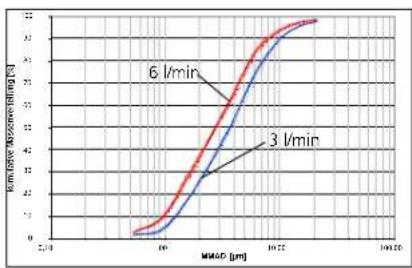

Kumulative Massenverteilung des PARI LC STAR/ BABY Verneblers bei minimaler Durchflussmenge (3 l/min) und maximaler Durchflussmenge (6 l/min):

(Mittelwerte aus je 2 Einzelmessreihen mit 3 Vernebler-Druckluft-Kombinationen)

8.3.2 Bestimmung der Aerosolabgabe (Aerosol Output) und der Rate der Aerosolabgabe (Aerosol Output Rate)

Aerosolabgabe (Aerosolmenge, die das Verneblersystem für ein bestimmtes Füllvolumen abgibt)

Befüllung des Verneblers mit 2 ml 1%iger Natriumfluoridlösung. Betrieb des Verneblers am Compass Atemzugsimulator, bis das Aerosol unregelmäßig austritt, plus 1 Minute.

Aerosolabgabe in [ml] bei minimaler Durchflussmenge (3 l/min) und maximaler Durchflussmenge (6 l/min):

	PARI LC PARI	LC PLUS/ LCPLUS TURBO/ LCPLUS JUNIOR	PARI LC STARPARI BABY
Min. Durchflussmenge (3 l/min)	0,140,380,47
Max. Durchflussmenge (6 l/min)	0,320,420,6

(Mittelwerte aus je 2 Einzelmessreihen mit 3 Vernebler-Druckluft-Kombinationen)

Rate der Aerosolabgabe (Aerosolmenge, die das Verneblersystem je Zeiteinheit abgibt)

Befüllung des Verneblers mit 2 ml 1%iger Natriumfluoridlösung. Betrieb des Verneblers am PARI Compass Atemzugsimulator über 1 Minute.

Rate der Aerosolabgabe in [ml/min] bei minimaler Durchflussmenge (3 l/min) und maximaler Durchflussmenge (6 l/min):

	PARI LC PARI LC PLUS/ LCPLUS TURBO/ LCPLUS JUNIOR	PARI LC STARPARI BABY
Min. Durchflussmenge (3 l/min)	0,060,100,07
Max. Durchflussmenge (6 l/min)	0,170,160,15

(Mittelwerte aus je 2 Einzelmessreihen mit 3 Vernebler-Druckluft-Kombinationen)

8.4 Austauschsets, Ersatzteile und Zubehör

Austauschsets: Beschreibung Art. Nr. PZN
	PARI JuniorBOY Year Pack	022G7020	7395958
	PARI TurboBOY Year Pack	022G8510	7395935
	PARI LC PLUS Year Pack	022G8010	2859181
Ersatzteile und Zubehör: Beschreibung Art. Nr. PZN
	PARI LC PLUS SMARTMASK	022G8040	2235902
	PARI LC PLUS	022G8000	4961624
	PARI LC PLUS mit Anschluss-schlauch (2,1 m) für die Druckluft-anlage in der Klinik	022G81004	961624
	PARI LC PLUS mit Anschluss-schlauch (1,2 m)	022G8105
	PARI LC PLUS Junior	022G7001	1453152
	PARI LC PLUS Turbo	022G8501	1453175
	PARI LC STAR	022G8700	8918134
	PARI BABY Größe 0(für Frühgeborene)	022G94000	632616
	PARI BABY Größe 1 (für 0-1 Jahre)	022G9100	4961713
	PARI BABY Größe 2 (für 1-3 Jahre)	022G9200	4961707
	PARI BABY Größe 3 (ab ca. 4 Jahre)	022G9300	7529554
	BABY Winkel	041E0701	4961676
Ersatzteile und Zubehör: Beschreibung Art. Nr. PZN
	BABY Maske Größe 0(für Frühgeborene)	041E070606	32591
	BABY Maske Größe 1(für 0-1 Jahre)	041E070349	61699
	BABY Maske Größe 2(für 1-3 Jahre)	041E070449	61682
	BABY Maske Größe 3(ab ca. 4 Jahre)	041E070575	29548
	Einatemventil für PARI LC PLUS	041B0510	4961630
	Einatemventil für PARI LC PLUS Junior	022B051174	49370
	Einatemventil für PARI LC PLUS Turbo	022B051074	49364
	Mundstück(ohne Ausatemventil)	012E172074	65334
	Mundstück(mit Ausatemventil)	022B200049	61647
	Anschlussschlauch für PARI BOY, UNIVERSAL und MASTER Kompressor (1,2m)	041B450574	49335
	Anschlussschlauch für PARI WALK-BOY Kompressor	041B440006	32007
	Anschlussschlauch für Druckluftanlage (2,1 m)	014G400049	61653
	LC Unterbrecher022G10008613417
	Nasenklemme041E35000632220
	Erwachsenenmaske012E17217150990
	Kindermaske014G15013955024
	PARI SMARTMASK(inkl. 45 Grad Winkelstück)	041G073022	35894
	PARI Filter/Ventil Set	041G0500	0631841
	PARI PEP System I	018G610069	82493
	PARI PEP System II	018G6200	6982501

Ersatzteile und Zubehör: Beschreibung Art. Nr. PZN
	BABY Maske Größe 0(für Frühgeborene)	041E070606	32591
	BABY Maske Größe 1(für 0-1 Jahre)	041E070349	61699
	BABY Maske Größe 2(für 1-3 Jahre)	041E070449	61682
	BABY Maske Größe 3(ab ca. 4 Jahre)	041E070575	29548
	Einatemventil für PARI LC PLUS	041B0510	4961630
	Einatemventil für PARI LC PLUS Junior	022B051174	49370
	Einatemventil für PARI LC PLUS Turbo	022B051074	49364
	Mundstück(ohne Ausatemventil)	012E172074	65334
	Mundstück(mit Ausatemventil)	022B200049	61647
	Anschlussschlauch für PARI BOY, UNIVERSAL und MASTER Kompressor (1,2m)	041B450574	49335
	Anschlussschlauch für PARI WALK-BOY Kompressor	041B440006	32007
	Anschlussschlauch für Druckluftanlage (2,1 m)	014G400049	61653
	LC Unterbrecher022G10008613417
	Nasenklemme041E35000632220
	Erwachsenenmaske012E17217150990
	Kindermaske014G15013955024
	PARI SMARTMASK(inkl. 45 Grad Winkelstück)	041G073022	35894
	PARI Filter/Ventil Set	041G0500	0631841
	PARI PEP System I	018G610069	82493
	PARI PEP System II	018G6200	6982501

Technische Änderungen vorbehalten.
Für Produktinformationen jeder Art wenden Sie sich bitte an unser Service Center: Tel.: [phone]

Spezialisten für effektive Inhalation

PARI GmbH

doi:2003 PARI GmbH Spezialisten für effektive Inhalation, 02706397, März 2004

Moosstrasse 3 • D-82319 Starnberg • Germany

Tel.: [phone] • Fax: [phone]

e-mail: [e-mail] • www.pari.de
