AquaJet-Slimline DN 15 - Pommeau de douche et accessoires FRANKE - Kostenlose Bedienungsanleitung

Produkttyp	Pommeau de douche et accessoires (Duschkopf und Zubehör)
Modell	AquaJet-Slimline DN 15
Marke	Franke
EA-Nummer	7612982117183
FAR-Bestellnummer	1355 14 23
Abmessungen (Duschkopf)	Durchmesser 72 mm, Höhe 54 mm
Anschluss	DN 15 (1/2 Zoll), für Aufputzrohrmontage
Duschrohrlänge	2100–2300 mm (zuschneidbar)
Durchflussregler	Durchflussmengenregler im Armaturenanschluss
Reinigung Brauseboden	Abnehmbar zur Reinigung mit Innensechskantschlüssel und Schraubendreher
Wartungshinweis	Regelmäßige Prüfung und Wartung je nach Wasserqualität
Reinigungsmittel	Nicht aggressive Reinigungsmittel, keine Hochdruckreiniger
Ersatzteile	Original-Ersatzteile über Franke erhältlich
Garantie	Gemäß allgemeiner Liefer- und Geschäftsbedingungen
Montage	Nur durch Fachmann gemäß Anleitung

Häufig gestellte Fragen - AquaJet-Slimline DN 15 FRANKE

Welche Maße hat der Duschkopf AquaJet-Slimline DN 15?

Der Duschkopf hat einen Durchmesser von 72 mm und eine Höhe von 54 mm.

Ist das Duschrohr kürzbar?

Ja, das Duschrohr kann auf die benötigte Länge gekürzt werden. Achten Sie darauf, die Bördelkante nicht abzuschneiden.

Wie wird der Brauseboden gereinigt?

Lösen Sie die Schraube mit einem Innensechskantschlüssel, heben Sie den Strahlboden vorsichtig mit einem Schraubendreher heraus, reinigen Sie ihn und setzen Sie ihn in umgekehrter Reihenfolge wieder ein.

Kann ich einen Hochdruckreiniger zur Reinigung verwenden?

Nein, Hochdruckreiniger dürfen nicht verwendet werden. Verwenden Sie nur milde Reinigungsmittel und spülen Sie mit Wasser nach.

Welche Funktion hat der Durchflussmengenregler?

Der Durchflussmengenregler begrenzt den Wasserdurchfluss und wird in die Armatur eingesetzt. Achten Sie auf die korrekte Einbaulage.

Wo finde ich Ersatzteile für die AquaJet-Slimline?

Original-Ersatzteile erhalten Sie über den Franke Kundendienst oder autorisierte Händler. Die Kontaktdaten finden Sie in der Anleitung.

Muss die Montage von einem Fachmann durchgeführt werden?

Ja, Montage, Inbetriebnahme und Wartung dürfen nur durch einen Fachmann gemäß der mitgelieferten Anleitung und den gesetzlichen Vorschriften erfolgen.

Welche Wasseranschlüsse sind erforderlich?

Der Duschkopf ist für DN 15 (1/2 Zoll) Anschlüsse ausgelegt und wird an der Aufputzarmatur montiert.

Wie wird der Duschkopf an der Wand befestigt?

Markieren und bohren Sie die Löcher, setzen Sie Dübel ein, befestigen Sie den Anschlussstutzen, schieben Sie den Duschkopf auf und sichern Sie ihn mit dem Gewindestift.

Gibt es eine Garantie auf das Produkt?

Ja, die Garantie gilt gemäß den allgemeinen Liefer- und Geschäftsbedingungen von Franke.

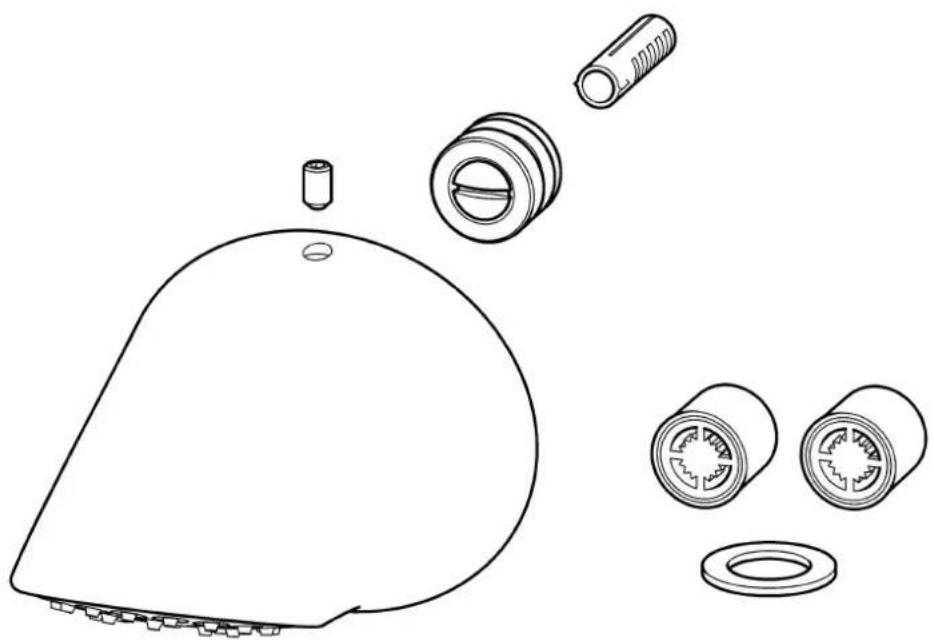

BEDIENUNGSANLEITUNG AquaJet-Slimline DN 15 FRANKE

für Aufputzrohrmontage

EA-Nr.: 7612982117183

FAR-Best.-Nr.: 1355 14 23

AQUA757

Franke Aquarotter GmbH

Inhaltsverzeichnis

1. Abkürzungen und Einheiten 3
2. Zeichenerklärung.... 3
3. Gewährleistung 3
4. Wichtige Hinweise.... 3

Produktbeschreibung

1. Maße 4
2. Installationsbeispiel 4

Montage, Funktion und Inbetriebnahme

1. Montage.... 5

Instandhaltung

1. Wartung und Pflege.... 6
2. Brauseboden reinigen....7
3. Ersatzteile 7

1. Abkürzungen und Einheiten

EA-Nr. Europäische Artikelnummer

FAR-Best.-Nr. Franke Aquarotter-Bestellnummer

Umrechnung 1 mm = 0,03937 Zoll

$$ 1 \mathrm{Zoll} = 2 5, 4 \mathrm{mm} $$

Alle Längenangaben in Grafiken sind in mm angegeben.

2. Zeichenerklärung

Warnung!

Nichtbeachtung kann Lebensgefahr oder Körperverletzung bewirken.

Achtung!

Nichtbeachtung kann Sachschäden bewirken.

Wichtig!

Nichtbeachtung kann Funktionsstörungen des Produkts bewirken.

Nützliche Information für den optimalen Umgang mit dem Produkt.

3. Gewährleistung

Haftung wird gemäß den allgemeinen Liefer- und Geschäftsbedingungen übernommen.

Nur Original-Ersatzteile verwenden!

4. Wichtige Hinweise

• Montage, Inbetriebnahme und Wartung nur durch den Fachmann nach mitgelieferter Anleitung entsprechend den gesetzlichen Vorschriften und den anerkannten Regeln der Technik.
• Die technischen Anschlussbedingungen der örtlichen Wasser- und Energieversorgungsunternehmen einhalten.
• Änderungen sind vorbehalten.

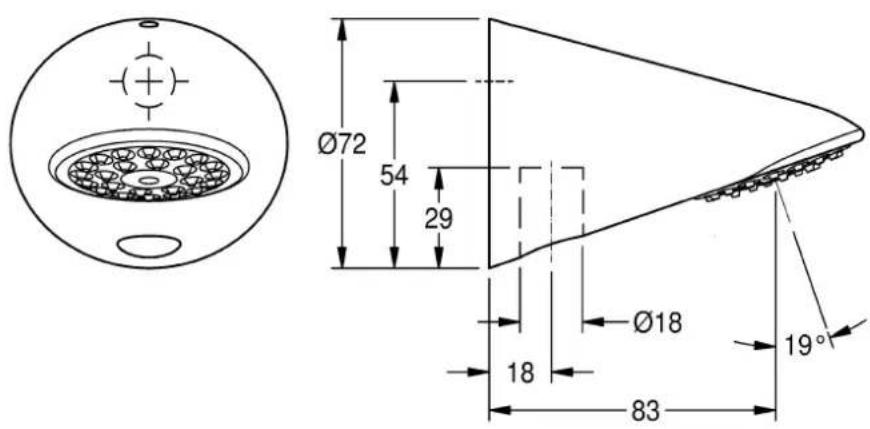

5. Maße

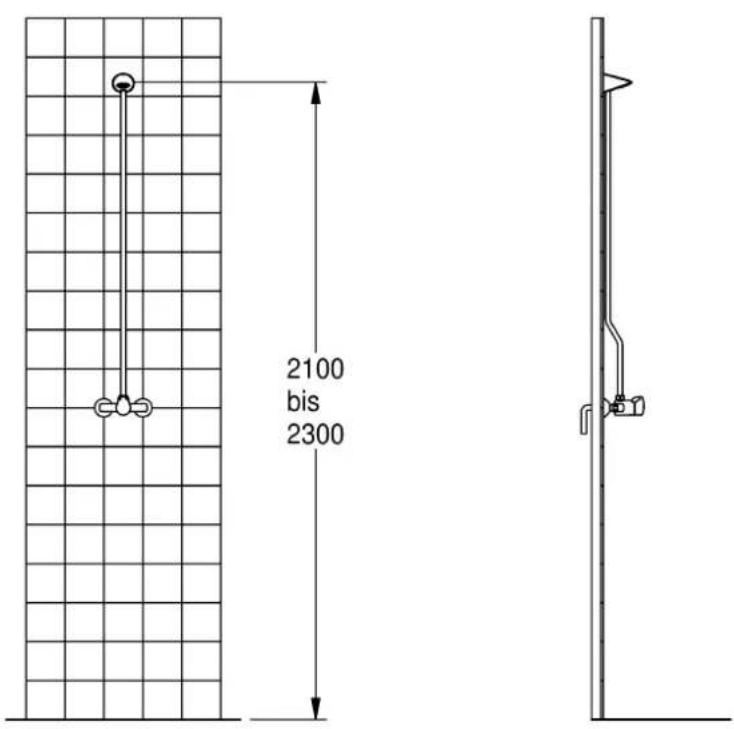

6. Installationsbeispiel

18-05.877a.fm

7. Montage

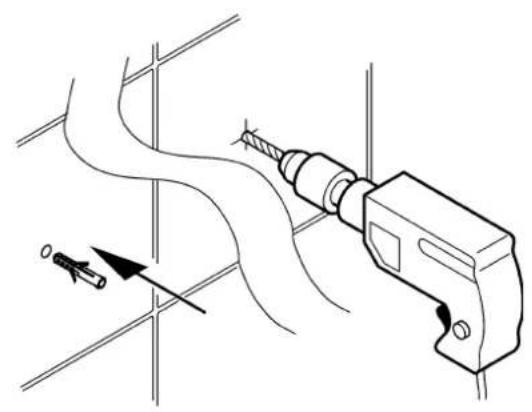

7.1 Die Bohrung markieren.
7.2 Entsprechend der Markierung bohren.
7.3 Den Dübel einsetzen.

7.4 Den Anschlussstutzen befestigen.
7.5 Den Duschkopf auf den Anschlussstutzen schieben.
7.6 Den Duschkopf mit dem Gewindestift sichern.
7.7 Den O-Ring (a) im Duschkopf fetten.
7.8 Das Duschrohr (b) so weit wie möglich in den Duschkopf schieben.
Das Duschrohr gerade in den Duschkopf schieben.
7.9 Das Duschrohr anpassen.

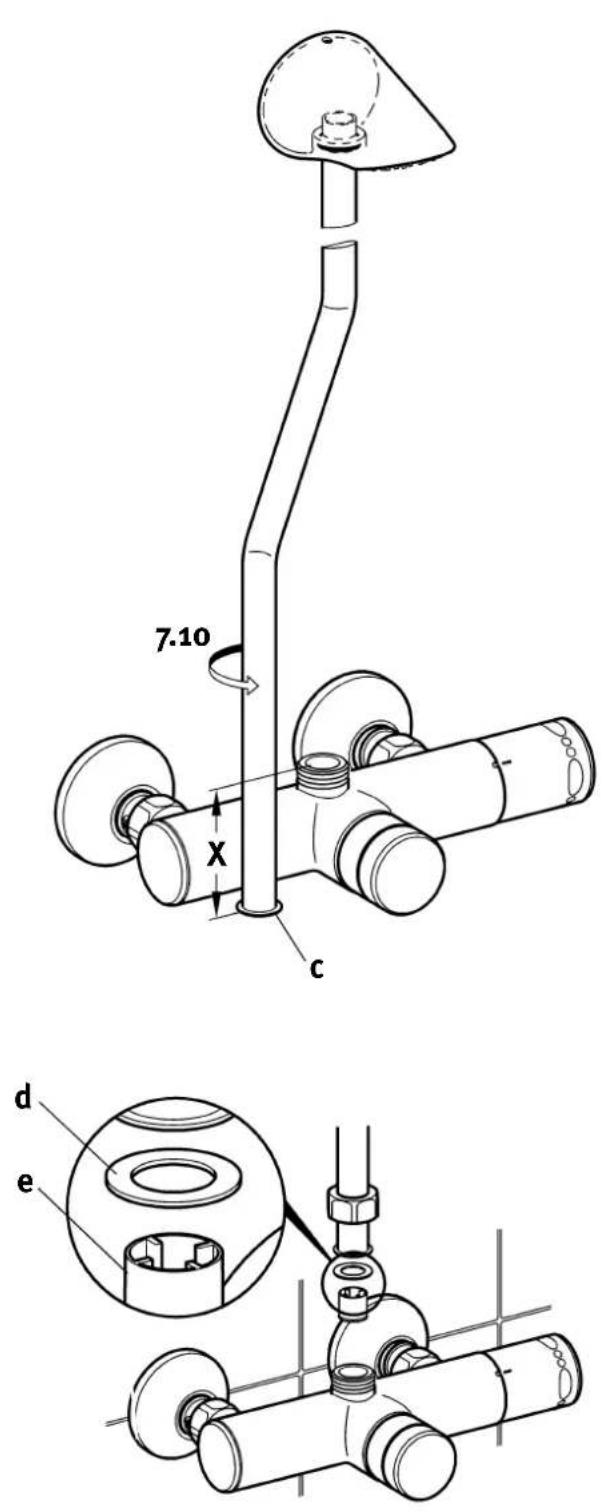

7.10 Das Duschrohr möglichst nah an die Armatur drehen.

7.11 Den Abstand (X) von der Unterseite der Bördelkante bis zur Oberkante Armatur messen.

7.12 Das Duschrohr aus dem Duschkopf ziehen.

Achtung!

Die Bördelkante (c) darf nicht vom Duschrohr abgeschnitten werden.

713 Das Duschrohr um den Wert X kürzen und entgraten.

7.14 Das Duschrohr in den Duschkopf schieben und an der Armatur montieren.

7.15 Den Durchflussmengenregler (e) und die Dichtung (d) in die Armatur einsetzen.

Wichtig!

Auf die Einbaulage des Durchflussmengenreglers achten.

8. Wartung und Pflege

In Abhängigkeit von der Wasserqualität, den örtlichen Gegebenheiten und den vor Ort geltenden Bestimmungen die Armatur in regelmäßigen Abständen prüfen und warten.

Geeignete, die Armatur nicht angreifende, Reinigungsmittel sachgemäß anwenden und nach Gebrauch mit Wasser abspülen. Hochdruckreiniger dürfen zur Reinigung nicht verwendet werden.

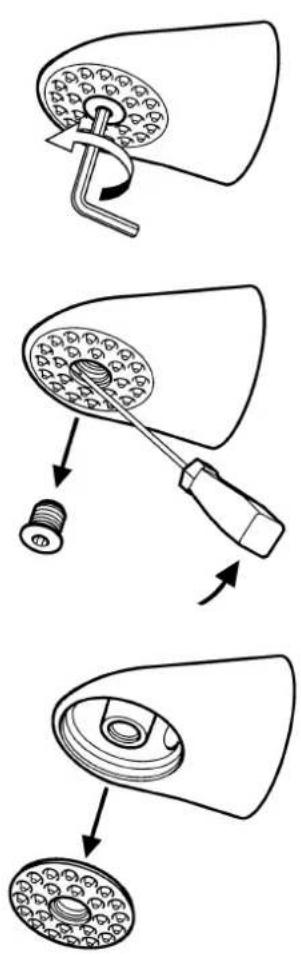

9. Brauseboden reinigen

9.1 Die Schraube mit einem Innensechskant-Schlüssel lösen.

9.2 Mit einem Schraubendreher vorsichtig den Strahlboden herausheben.

9.3 Den Brauseboden reinigen.
9.4 Der Zusammenbau erfolgt in umgekehrter Reihenfolge.

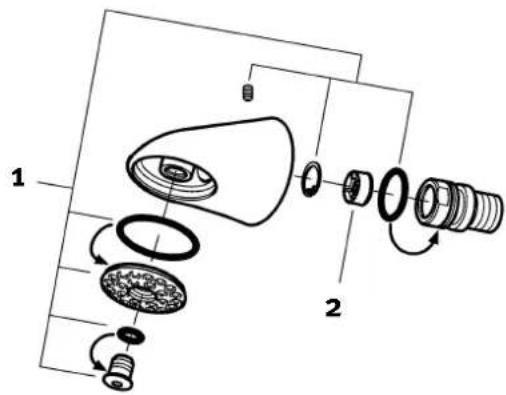

10. Ersatzteile
