BEDIENUNGSANLEITUNG 7748 Vendomatic

INHOUD

Ken de onderdelen 1
De naam van de onderdelen 1
Hulpstukken 2
Doos met hulpstukken 3
Aanschulttater 3 Hooste instellen van de machine
Hoogte instellen van de machine 3 Verwisselen van de naald.
Persvoetverwisselen
Opspoelen
Bovendraad inrijgen 6
Spoel inrijgen 7
Steekkeuze 8
Naaldstand 8
Stecklingte 8 Achterzuitstikken
Bovendraadspanning
Onderdraadspanning 10
Persvoetdnuk 10
Transporteur 10 11
Naallicht 11
Rechte steek 12
Zig zag steek 13
Rekbare fechte steek 14 Deindukhalo rekhens die man steck
Driedubbele fekbare Zig zag steek 14 Vedersteek
Driedubbele zig zag 15
Werken met dubbele naald.
Borduren 17
Overlock steek 17
Schuine overlock 18
Blindsteek 19
Zoomvoet 20
Khoopsgaten 21 Knopen
Ritssluitingen 22
Herstellen 24
Stoppen 25
Stofgeleider 26
Evenwijdige geleider 26
Schoonmaken 26
Smeren 27

Gerrijts

Handelsstraat 14

9501 ET Stadskanaal

tel.[phone]

[e-mail]

www.naaimachinehandel.com

en www.paspop.com

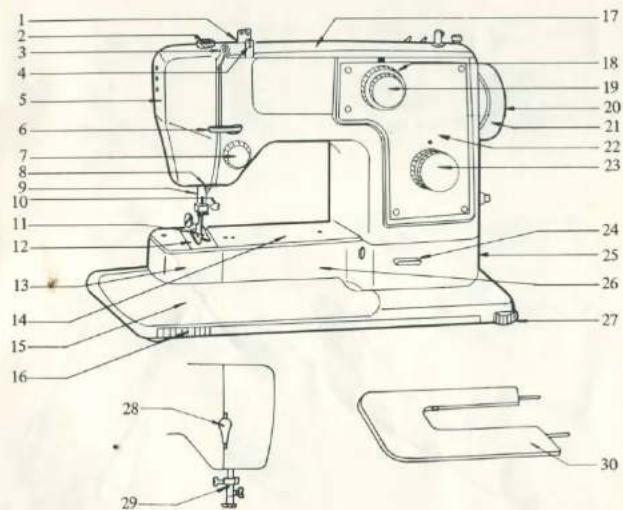

Ken de onderdelen

Technical diagram of a sewing machine with numbered parts and exploded view, likely for assembly or manufacturing documentation.

De naam van de onderdelen

1. Opspoelgeleider
2. Persvoetdrukregelaar
3. Draadhevel
4. Bovendraadgeleider
5. Frontplaat
6. Armdraadgeleider
7. Draadspanning
8. Draadgeleider
9. Naaldstang
10. Naaldschroef
11. Persvoet
12. Naaldplaat
13. Spoelhuisdeksel
14. Deksel van de vrije arm
15. Grondplaat
16. Meetlat
17. Bovendeksel
18. Naaldstand knop
19. Steekkeuzeknop
20. Handwieluitschakelaar
21. Handwiel
22. Frontplaat
23. Steeklengte en achteruitstikknop
24. Stoftransporteur
25. Hulpstukkendoos
26. Vrije arm
27. Hoogteregelknop
28. Persvoethevel
29. Draadsnijder
30. Aanschuiftafel

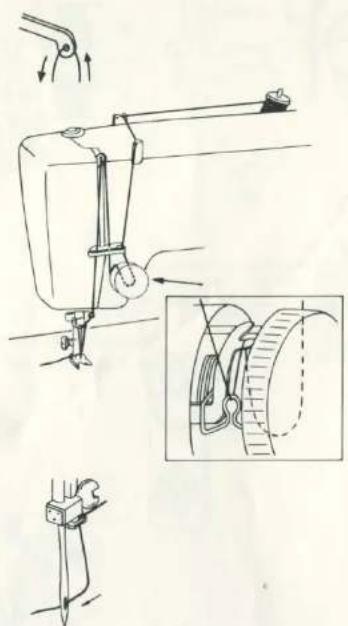

Bovendraad inrijgen

Technical line drawing of a sewing machine with mechanical components and a close-up inset showing the same parts (no text or symbols present)

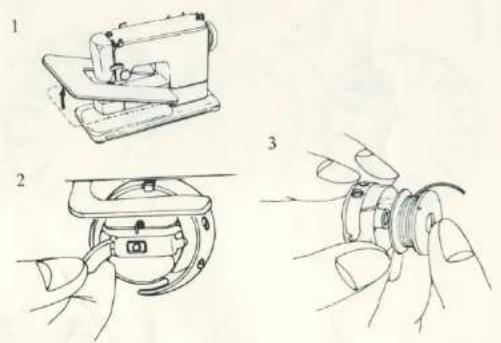

Spoel inrijgen

4

Simple line drawing of a hand holding a small object, possibly a tool or device, with no visible text or symbols.

5

6

Technical line drawing of a mechanical assembly with no visible text or symbols

Steekkeuzeknop

naaldstand

合 123 车桥装置 200 150 100 70 50 30 10 0 负极线圈

achteruitstikken

drukknop

Simple line drawings of food items including burgers, a sandwich, and a burger with abstract wave patterns below (no text or symbols)

steeklengte

Bovendraadspning
verlagen

verhogen

goed

verlagen

verhogen

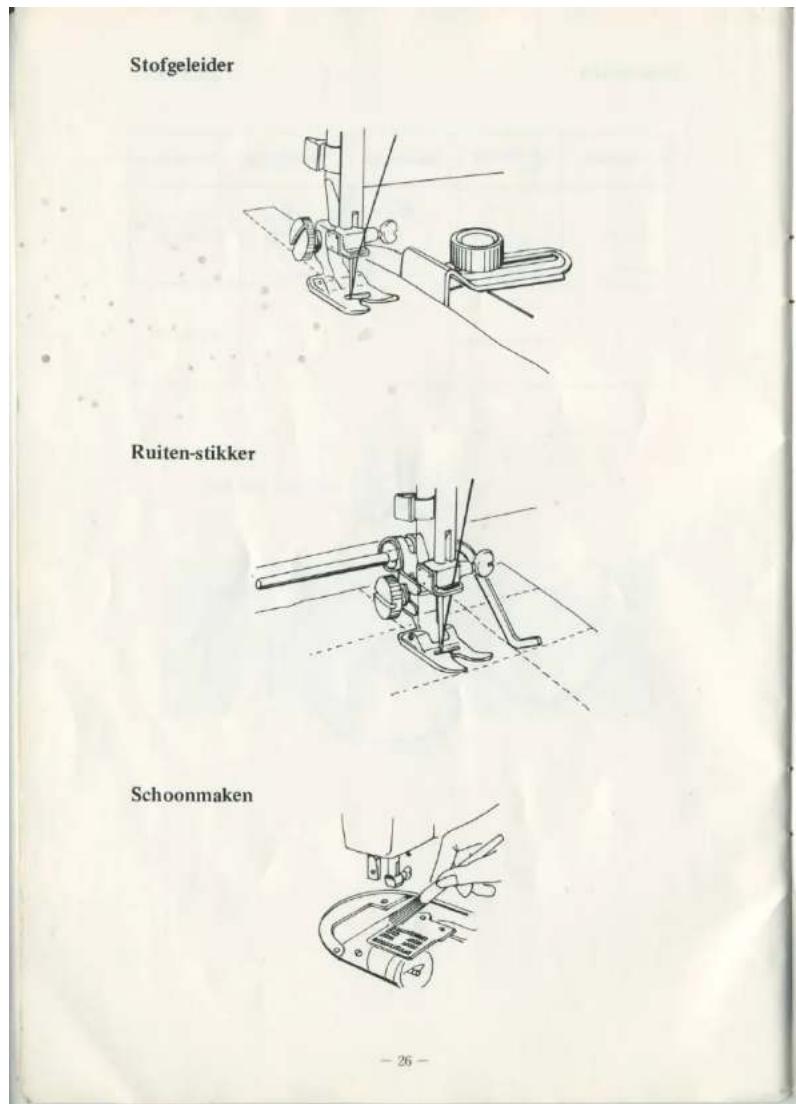

Stofgeleider Ruiten-stikker Schoonmaken - 26 -

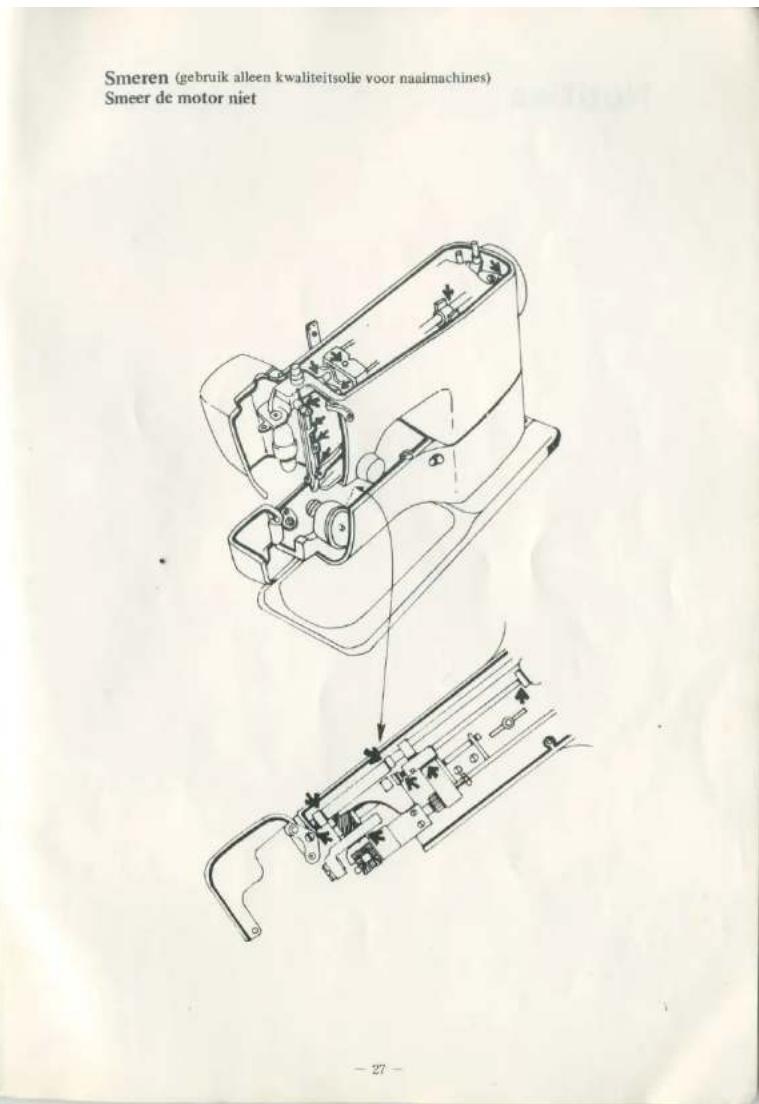

Smeren (gebruik alleen kwaliteitsolie voor naaimachines) Smeer de motor niet
