BEDIENUNGSANLEITUNG DN-95123 Digitus
Ethernet- und PoE-Verbindungen beschränken beide die Kabellänge auf bis zu 100 Meter zwischen den Anschlüssen. Um diese Längenbeschränkung zu umgehen, können Installateure einfach einen PoE-Extender in das Cat-5e- oder Cat-6-Kabel einschleifen.
Mit dem PoE-Extender können PDs (wie z.B. IP-Überwachungskameras, VoIP-Telefone und drahtlose Accesspoints) mit Kabellängen von über 100 Metern installiert werden. Durch den Anschluss eines PoE-Extenders alle weiteren 100 Meter Kabellänge können Ethernet und PoE auf 200 m, 300 m oder auch größere Kabellängen verlängert werden, je nach erforderlicher Leistung und Stromversorgung der PDs.
Der PoE-Extender benötigt keine zusätzliche Stromversorgung und die angeschlossenen PDs werden von einem einzelnen PoE-Switch oder Midspan mit Strom versorgt, was die Installation vereinfacht. Der PoE-Extender bietet zwei Ethernet-Anschlüsse, die beide automatisch auf die Verbindungsgeschwindigkeit, Duplex- und Crossover-konfiguriert werden. Der volle Netzwerk-Datendurchsatz bleibt erhalten.
Ausstattungsdetails
• Kompatibel mit IEEE802.3af und IEEE802.3at
- Verlängert PoE- und Ethernet-Verbindungen um zusätzliche 100 Meter
• Keine zusätzliche Stromversorgung erforderlich
- Erkennt die PoE-Geräte automatisch und schützt sie vor Beschädigungen durch falsche Installation
• Voller Netzwerk-Datendurchsatz über die gesamte verlängerte Distanz
• Kompakte Größe, Wandmontage möglich
- Einfache Plug- und Play-Installation
Technische Daten
| Position | Beschreibung |
| Anzahl der Kanäle | 1 |
| Durchgabe-Datenraten | 10/100/1000-Mbit/s Halb-/Vollduplex |
| Power-over-Ethernet-Eingang | Pinbelegung und Polarität:Beide 1/2 (-), 3/6 (+) und 7/8 (-), 4/5 (+) |
| Power-over-Ethernet-Ausgang | Pinbelegung und Polarität:1/2 (-), 3/6 (+)Ausgangsleistung: bis zu 22 W |
| Statusanzeigen | Die LED-Anzeigen befinden sich am RJ45-AnschlussBetriebsanzeige: PoE aktiviertNetzwerkanzeige: |
| Anschlüsse | Geschirmte Anschlüsse: RJ-45, EIA 568A und 568B |
| Netzwerkkabel | Geschirmt, Kategorie 5 (oder höher) |
| Abmessungen | 127 x 47 x 37 mm |
| Montage | Wand oder Regal |
| Umgebung | Innen |
| Umgebungsbedingungen | Umgebungstemperatur für den Betrieb:-10 bis 45°CBetriebsluftfeuchtigkeit:Max. 90%, nicht kondensierendLagertemperatur: -20 bis 70°CLagerluftfeuchtigkeit:Max. 95%, nicht kondensierend |
| Einhaltung gesetzlicher Bestimmungen | IEEE 802.3af (PoE), IEEE 802.3at (PoE+) |
Anwendung

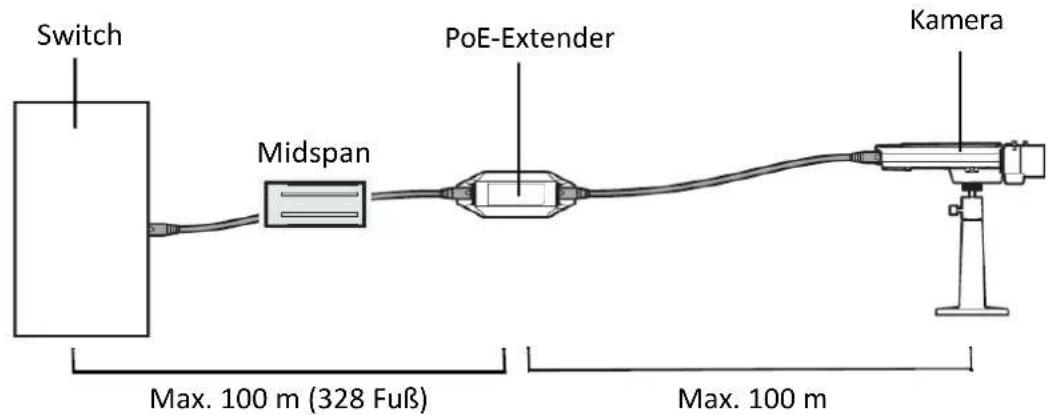

Für größere Distanzen kann alle 100 Meter ein PoE-Extender angeschlossen werden. Die tatsächlichen Werte hängen von den Betriebsbedingungen ab. Die Distanz gilt für Cat-5e oder Cat-6-Kabel mit 24 AWG oder größer, sofern angegeben.
Beispiele für PoE-Geräte mit niedriger Leistung (PoE-Klasse 1 oder unter 4 Watt)
| PoE-Quelle | |||
| PoE-Switch(802.3af) | 15 W Midspan(802.3af) | PoE+ Switch(802.3at) | 30 W Middpan(802.3at) |
| Maximale Distanzen | |||
| 400m | 400m | 500m | 500m |
Beispiele für PoE-Geräte mit mittlerer Leistung (PoE-Klasse 2 oder unter 6 Watt)
| PoE-Quelle | |||
| PoE-Switch(802.3af) | 15 W Midspan(802.3af) | PoE+ Switch(802.3at) | 30 W Middpan(802.3at) |
| Maximale Distanzen | |||
| 300m | 300m | 400m | 400m |
Beispiele für PoE-Geräte mit voller Leistung (PoE-Klasse 0 oder 3 bzw. unter 12 Watt)
| PoE-Quelle | |||
| PoE-Switch(802.3af) | 15 W Midspan(802.3af) | PoE+ Switch(802.3at) | 30 W Middpan(802.3at) |
| Maximale Distanzen | |||
| 200m | 200m | 300m | 300m |
Beispiele für PoE+ Geräte (PoE-Klasse 4 unter 22 Watt oder 802.3at-kompatibel)
| PoE-Quelle | |||
| PoE-Switch(802.3af) | 15 W Midspan(802.3af) | PoE+ Switch(802.3at) | 30 W Middpan(802.3at) |
| Maximale Distanzen | |||
| Nichtanwendbar | Nicht anwendbar | 200m | 200m |
Hiermit erklärt die ASSMANN Electronic GmbH, das der Artikel in Übereinstimmung mit den Anforderung und Vorschriften der Richtlinien 2014/30/EU und RoHS 2011/65/EU befindet. Die vollständige Konformitätserklärung können Sie postalisch unter der unten genannten Herstelleradresse anfordern.
Warnung:
Dies ist eine Einrichtung der Klasse B. Diese Einrichtung kann im Wohnbereich Funkstörungen verursachen. In diesem Fall kann vom Betreiber verlangt werden, angemessene Maßnahmen durchzuführen.
www.assmann.com
Assmann Electronic GmbH
Auf dem Schüffel 3
58513 Lüdenscheid
Germany
