BEDIENUNGSANLEITUNG DN-95103-2 Digitus

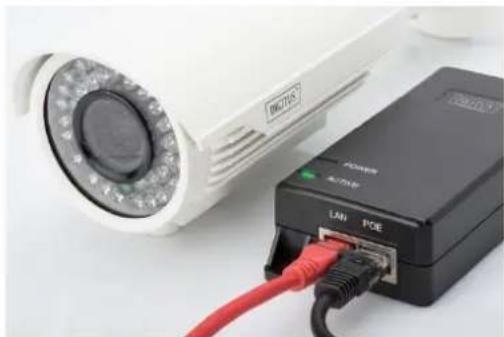

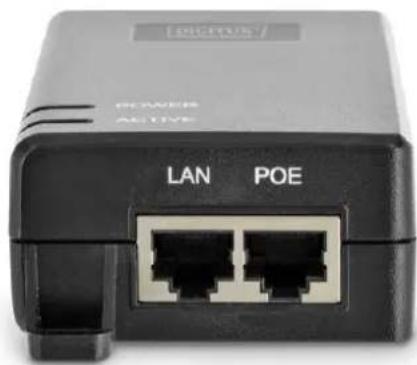

Mit Hilfe des Digitus PoE Injectors minimieren Sie Ihren

Verkabelungsaufwand bei der Installation von PoE-fähigen Geräten wie zum Beispiel IP-Netzwerkkameras. Die Einspeisung der Daten, sowie der Stromversorgung für die Geräte, erfolgt nur über eine Ethernet-Leitung.

Dadurch wird das Verlegen einer separaten Stromleitung überflüssig und Sie sind in der Lage Ihr Netzwerk auch dort zu erweitern, wo keine Steckdosen oder Stromleitungen vorhanden sind. Der Injector ist vollständig kompatibel zum IEEE802.3at Standard und liefert eine Ausgangsleistung von 30 Watt.

Der DN-95103-2 ist ein Einzelport 30 W PoE-Injektor mit integriertem Erkennungschip. Die Ausgangsspannung beträgt 55 V/550 mA und die Ausgangsleistung beträgt 30 W. Er erfüllt uneingeschränkt den IEEE802.3at-Standard und versorgt nur PoE-Standardendgeräte, wie WLAN-APs für Innenräume, Netzwerk-Kameras, IP-Telefone usw.

Der DN-95103-2 ist nur zur Verwendung in Innenräumen vorgesehen. Er arbeitet mit Eingangsspannungen von 100 VAC bis 240 VAC. Diese Stromversorgung wird über Cat5/Cat5e mit anderen Geräten verbunden und der maximale Abstand beträgt 100 Meter. Er funktioniert mit einem PoE-Extender bis zu 400 Meter. (Der PoE-Extender ist nicht im Lieferumfang enthalten)

POWER ACTIVE LAN FDS 1 2 3 4 5 6 POWER ACTIVE LAN FDS POWER ACTIVE LAN FDS EN: 0-2211 EN: 0-2211 EN: 0-2211 EN: 0-2211 EN: 0-2211 EN: 0-2211 EN: 0-2211 EN: 0-2211 EN: 0-2211 EN: 0-2211 EN: 0-2211 EN: 0-2211 EN EN: 0-2211 EN: 0-2211 EN: 0-2211 EN: 0-2211 EN: 0-2211 EN: 0-2211 EN: 0-2211 EN: 0-2211 EN EN: 0-2211 EN: 0-2211 EN: 0-2210 EN: 0-2210 EN: 0-2210 EN: 0-2210 EN: 0-2210 EN: 0-2210 EN EN: 0-2211 EN: 0-2211 EN: 0-2210 EN: 0-2210 EN: 0-2210 EN: 0-2210 EN: 0-2210 EN EN: 0-2211 EN: 0-2211 EN: 0-2210 EN: 0-2210 EN: 0-2210 EN: 0-22, PC EN: 0-2211 EN: 0-2211 EN: 0-2210 EN: 0-2210 EN: 0-2210 EN: 0-2210 EN EN: 0-2211 EN: 0-2211 EN: 0-2210 EN: 0-2210 EN: 0-2210 EN: 0-22, PC EN: 0-278888888888888888888888888888888888888888888888888888888888888888888888888

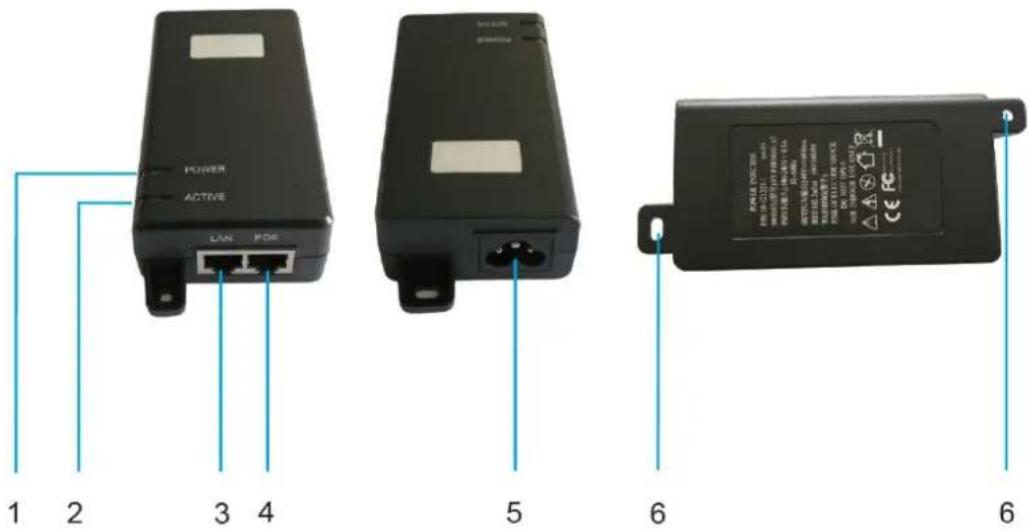

1. Betriebsanzeige
2. Anzeige für Last aktiv
3. Dateneingangsanschluss
4. PoE-Stromausgang
5. Netzspannungseingang
6. Montagelöcher

TECHNISCHE HAUPTDATEN

• Liefert Strom mit Erkennungschip
• Ausgangsleistung: 30 W
• Ausgangsstrom: ≤ 550 mA
• Versorgungspins: 4,5\~7,8-
• Geringe Abmessungen, große Leistung, niedrigere Kosten.
• Liefert Strom für IEEE802.3af/IEEE802.3at Endgeräte

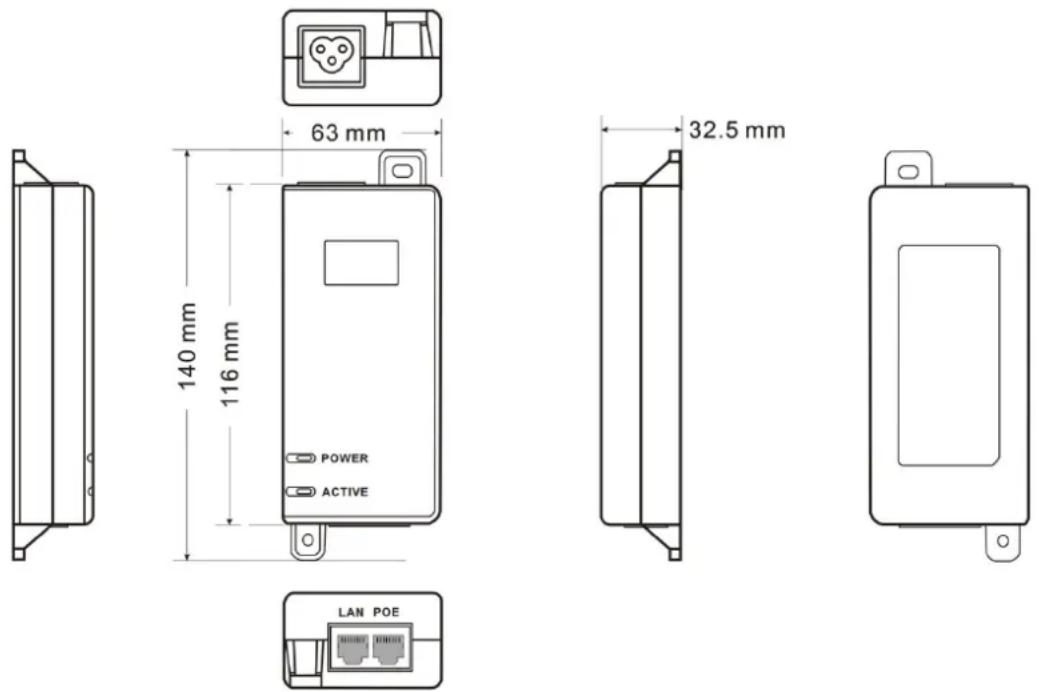

MASSZEICHNUNG

TECHNISCHE DATEN

Normen

• IEEE802.3 10Base-T Ethernet
- IEEE802.3u 100Base Tx Fast Ethernet
- Unterstützt 10/100/1000Base-T LAN
- Unterstützt IEEE802.3af/IEEE802.3at Endgeräte
- RoHS-konform
• MTBF: 100.000 Std. bei 25 °C

PoE-Stromausgang

• Ethernet-Stromversorgungspins: 4,5\~7,8-
• Datenrate: 10/100/1000 Mbit/s
  • Ausgangsleistung: 55 VDC
  • Ausgangsstrom: ≤ 550 mA
  • Eingangsspannung: 100-240 VAC
  • Eingangsstrom: 1,0 A bei 100 bis 240 VAC
• AC Hz: 50-60 Hz

Abmessungen und Gewicht

• Abmessungen: 140 mm × 63 mm × 32,5 mm
• Gewicht: 200 g

Beschreibung der LEDs

• Betriebsanzeige-LED: GRÜN
- AKTIVE Last-LED: GRÜN

Betriebsumgebung

• Temperatur: -5 bis 45°C
• Höhe: -304,8 Meter bis 3048 Meter
- Luftfeuchtigkeit: Max. bis zu 90 %, ohne Kondensation

AC-Überspannungsschutz

• 1,5 kA (8/20 μs)
• 3 kV (1,2/50 μs)

Verpackungsinhalt: DN-95103-2, 1 Netzkabel, 1 Bedienungsanleitung

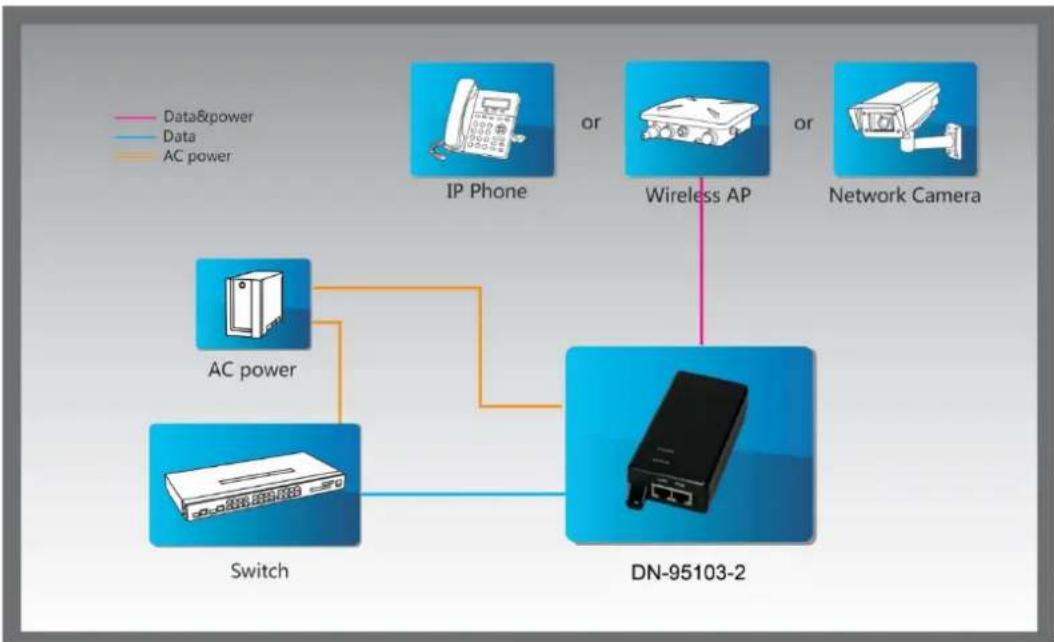

DARSTELLUNG DER ANWENDUNG

Data & Power Daten und Stromversorgung
Data	Data
AC Power Netzadapter
IP Phone IP-Telefon
or	oder
Wireless AP WLAN-AP
Network Camera Netzwerk-Kamera
AC Power Netzadapter
Switch	Switch

Hiermit erklärt die Assmann Electronic GmbH, dass die gedruckte Konformitätserklärung dem Produkt beiliegt. Sollte die Konformitätserklärung fehlen, kann diese postalisch unter der unten genannten Herstelleradresse angefordert werden.
