BEDIENUNGSANLEITUNG DS-8132HGHI-SH Hikvision

ALLE RECHTE VORBEHALTEN.

Alle Informationen, einschließlich Formulierungen, Bildern, Diagrammen, sind Eigentum von Hangzhou Hikvision Digital Technology Co., Ltd. oder seiner Tochtergesellschaften (nachfolgende "Hikvision"). Dieses Benutzerhandbuch (nachfolgende das "Handbuch") darf ohne die vorherige schriftliche Genehmigung von Hikvision weder vollständig noch teilweise reproduziert, verändert, übersetzt oder verbreitet werden. Soweit nicht anders geregelt, gibt Hikvision in Bezug auf das Handbuch weder ausdrücklich noch stillschweigend irgendwelche Gewährleistungen, Garantien oder Zusicherungen.

Über dieses Handbuch

Dieses Handbuch bezieht sich auf den DVR der TVI-Reihe.

Es enthält Anweisungen zur Benutzung und Handhabung des Produkts. Bilder, Tabellen, Grafiken und sonstige Informationen dienen allein der Beschreibung und Erklärung. Die in diesem Handbuch enthaltenen Informationen können jederzeit und unangekündigt aufgrund von Firmware-Updates oder aus anderen Gründen geändert werden. Die jeweils neueste Version finden Sie auf der Unternehmens-Website (http://overseas.hikvision.com/en/).

Benutzen Sie dieses Handbuch bitte unter fachmännischer Anleitung.

Warenzeichen

HIKVISION und andere Warenzeichen und Logos von Hikvision sind in verschiedenen Gerichtsbarkeiten das Eigentum von Hikvision. Sonstige nachfolgend erwähnte Warenzeichen und Logos sind Eigentum der jeweiligen Rechteinhaber.

Haftungsausschluss

DAS BESCHRIEBENE PRODUKT, EINSCHLIESSLICH HARDWARE, SOFTWARE UND FIRMWARE, WIRD IM MAXIMAL GESETZLICH ZULÄSSIGEN UMFANG IM IST-ZUSTAND BEREITGESTELLT. HIKVISION GIBT KEINE AUSDRÜCKLICHE ODER STILLSCHWEIGENDE GARANTIE, EINSCHLIESSLICH UND OHNE EINSCHRÄNKUNG, HINSICHTLICH MARKTGÄNGIGKEIT, ZUFRIEDENSTELLENDE QUALITÄT, EIGNUNG FÜR EINEN BESTIMMTEN ZWECK UND NICHTVERLETZUNG DER RECHTE DRITTER. IN KEINEM FALL HAFTEN HIKVISION, SEINE GESCHÄFTSFÜHRER, LEITENDEN ANGESTELLTEN, MITARBEITER ODER VERTRETER FÜR SPEZIELLE, MITTELBARE ODER UNMITTELBARE SCHÄDEN ODER FOLGESCHÄDEN, EINSCHLIESSLICH UNTER ANDEREM SCHÄDEN DURCH ENTGANGENEN GEWINN, GESCHÄFTSUNTERBRECHUNG ODER VERLUST VON DATEN ODER DOKUMENTATIONEN IN VERBINDUNG MIT DER BENUTZUNG DES PRODUKTS, SELBST WENN HIKVISION AUF DIE MÖGLICHKEIT DERARTIGER SCHÄDEN HINGEWIESEN WURDE.

BEZÜGLICH DES PRODUKTS MIT INTERNETZUGANG ERFOLGT DIE BENUTZUNG DES PRODUKTS VOLLSTÄNDIG AUF IHR EIGENES RISIKO. HIKVISION HAFTET NICHT BEI ANORMALEM BETRIEB, VERLUST DER PRIVATSPHÄRE ODER SONSTIGE SCHÄDEN, DIE SICH DURCH CYBER-ANGRIFFE, HACKER-ANGRIFFE, VIRENBEFALL ODER ANDERE INTERNET-SICHERHEITSRISIKEN ERGEBEN. BEI BEDARF WIRD HIKVISION JEDOCH ZEITNAHE TECHNISCHE UNTERSTÜTZUNG LEISTEN.

ÜBERWACHUNGSGESETZE VARIEREN JE NACH RECHTSPRECHUNG PRÜFEN SIE BITTE ALLE RELEVANTEN GESETZE IN IHRER RECHTSPRECHUNG, BEVOR SIE DIESES PRODUKT BENUTZEN, UM SICHERZUGEHEN, DASS IHRE BENUTZUNG GELTENDEM RECHT ENTSPRICHT. HIKVISION HAFTET NICHT, FALLS DIESES PRODUKT FÜR ILLEGALE ZWECKE BENUTZT WIRD.

BEI EINEM WIEDERSPRUCH ZWISCHEN DIESEM HANDBUCH UND GELTENDEM RECHT FINDET LETZTERES ANWENDUNG. Regulatorische Informationen

Hinweise zu Vorschriften und Richtlinien

FCC-Information

FCC-Konformität: Dieses Gerät wurde getestet und erfüllt die Grenzwerte für digitale Geräte gemäß Teil 15 der FCC-Vorschriften. Diese Grenzwerte sollen beim Betrieb des Geräts in einem gewerblichen Umfeld angemessenen Schutz gegen unerwünschte Störeinwirkungen bieten. Dieses Gerät erzeugt und verwendet Hochfrequenzenergie und kann diese abstrahlen. Bei nicht vorschriftsmäßiger Installation und Benutzung kann es zu einer Stö rung des Funkverkehrs kommen. Beim Betrieb dieses Geräts in einem Wohnbereich kann es zu unerwünschten Stö rungen kommen, die der Benutzer auf eigene Kosten zu beseitigen hat.

FCC-Bedingungen

Dieses Gerät entspricht Teil 15 der FCC-Vorschriften. Der Betrieb unterliegt folgenden beiden Bedingungen:

1. Dieses Gerät darf keine schä dlichen Interferenzen verursachen.
2. Dieses Gerät muss alle empfangenen Interferenzen kompensieren, einschließlich solcher, die zu einem unerwü nschten Betrieb fü hren können.

Dieses Produkt und – soweit zutreffend – das mitgelieferte Zubehör tragen das "CE"-Kennzeichen und entsprechen damit den geltenden harmonisierten Europäischen Normen, die in der

EMV-Richtlinie 2004/108/EC und der RoHS-Richtlinie 2011/65/EC aufgefü hrt sind.

2012/19/EU (WEEE-Richtlinie): Mit diesem gekennzeichnete Produkte dürfen in der Europäischen Union nicht als unsortierter Siedlungsabfall entsorgt werden. Geben Sie dieses Produkt beim Kauf eines entsprechenden Neugerä ts zur ordnungsgemäß en Entsorgung beim Händler oder an

entsprechend gekennzeichneten Sammelstellen ab. Für ausführliche Hinweise siehe: www.recyclethis.info

2006/66/EC (Batterieverordnung): Dieses Produkt enthält eine Batterie, die in der Europäischen Union nicht als unsortierter Siedlungsabfall entsorgt werden darf. Zu speziellen Batteriehinweisen siehe die Produktdokumentation. Die Batterie ist mit diesem Symbol sowie zusätzlichen

Buchstaben als Hinweis auf Cadmium (Cd), Blei (Pb) oder Quecksilber (Hg) gekennzeichnet. Geben Sie die Batterie zwecks ordnungsgemäß er Entsorgung beim Händler oder einer entsprechend gekennzeichneten Sammelstelle ab. Für ausführliche Hinweise siehe: www.recyclethis.info

Konformitä t gemäß Industry Canada ICES-003

Dieses Gerä t erfü llt Normvorschriften gemäß CAN ICES-3 (B)/NMB-3(B).

Sicherheitshinweis

Diese Hinweise sollen sicherstellen, dass der Benutzer das Produkt korrekt benutzen kann, um Gefahren oder Vermögensschä den zu vermeiden.

Es gibt folgende Sicherheitshinweise: „Warnung“ und „Vorsicht“.

Warnung: Bei Missachtung eines dieser Hinweise besteht die Gefahr von ernsthaften oder gar tödlichen Verletzungen.

Vorsicht: Bei Missachtung eines dieser Hinweise besteht die Gefahr von Verletzungen oder Geräteschäden.

Warnung Befolgen Sie diese Sicherheitshinweise, um ernsthafte oder sogar tö dliche Verletzungen zu vermeiden.	Vorsicht Befolgen Sie diese Sicherheitshinweise, um mö gliche Verletzungen oder Sachschä den zu vermeiden.

Warnungen

• Für die korrekte Konfiguration aller Passwörter und aller sonstigen Einstellungen ist der Installateur und/oder Endbenutzer verantwortlich.
• Beachten Sie bei der Benutzung des Produkts unbedingt die geltenden Sicherheitsvorschriften für Elektrogeräte und -anlagen. Ausführliche Hinweise entnehmen Sie bitte den technischen Daten.
• Die Eingangsspannung muss sowohl die Anforderungen für Sicherheitskleinspannung (SELV) als auch die für Spannungsversorgungen mit begrenzter Leistung mit 100-240 VAC oder 12 VDC gemäß der Norm IEC60950-1 erfüllen. Ausführliche Hinweise entnehmen Sie bitte den technischen Daten.
• Schließen Sie nicht mehrere Geräte an einen Netzadapter an, weil eine Überlastung des Adapters zur Überhitzung und dadurch zur Brandgefahr f ü hren kann.
• Achten Sie darauf, dass der Stecker korrekt an der Buchse angeschlossen ist.
• Sollte das Gerät Rauch, Geruch oder Geräusche abgeben, unterbrechen Sie sofort die Stromversorgung und wenden sich an den Kundendienst.

Vorbeugungs- und Warnhinweise

Lesen Sie bitte aufmerksam die folgenden Hinweise, bevor Sie das Gerät anschließt en und in Betrieb nehmen:

• Achten Sie darauf, dass das Gerät in einer gut belüfteten, staubfreien Umgebung installiert ist.
• Das Gerät ist nur für den Betrieb im Innenbereich vorgesehen.
• Halten Sie das Gerät von Flüssigkeiten aller Art fern.
• Achten Sie darauf, dass die herstellerseitig vorgegebenen Umgebungsbedingungen erfüllt werden.
• Achten Sie darauf, dass das Gerät sicher in einem Gestell oder Regal fixiert ist. Die empfindliche Elektronik im Gerät kann beschä digt werden, wenn das Gerät starken Erschü tterungen oder Stö ß en (z. B. durch Fallenlassen) ausgesetzt wird.
• Benutzen Sie das Gerät möglichst in Verbindung mit einer unterbrechungsfreien Stromversorgung.
• Schalten Sie das Gerät aus, bevor Sie Zubehör- oder Peripheriekomponenten anschließen und abtrennen.
• Für dieses Gerät ist ein herstellerseitig empfohlenes Festplattenlaufwerk (HDD) zu benutzen.
• Bei unsachgemäßer Benutzung oder Auswechslung der Batterie besteht Explosionsgefahr. Ersetzen Sie sie nur durch eine andere desselben oder eines entsprechenden Typs. Verbrauchte Batterien sind gemäß Herstelleranweisung zu entsorgen.

Vielen Dank für den Kauf unseres Produkts. Bei Fragen oder Anliegen wenden Sie sich bitte an den Händler.

Die Werte im Handbuch dienen lediglich als Referenz.

Dieses Handbuch gilt für die in der nachstehenden Liste aufgeführten Modelle.

Reihe	Modell	Typ
DS-7100HGHI-SH	DS-7104HGHI-SHDS-7108HGHI-SH	Netzwerk-DVR
DS-7100HQHI-SH	DS-7104HQHI-SH	Netzwerk-DVR
DS-7100HGHI-E1	DS-7104HGHI-E1DS-7108HGHI-E1DS-7116HGHI-E1	Netzwerk-DVR
DS-7200HGHI-SH	DS-7204HGHI-SHDS-7208HGHI-SHDS-7216HGHI-SH	Netzwerk-DVR
DS-7200HQHI-SH	DS-7204HQHI-SHDS-7208HQHI-SHDS-7216HQHI-SH	Netzwerk-DVR
DS-7200HGHI-E1	DS-7204HGHI-E1DS-7208HGHI-E1DS-7216HGHI-E1	Netzwerk-DVR
DS-7200HGHI-E2	DS-7208HGHI-E2DS-7216HGHI-E2	Netzwerk-DVR
DS-7300HGHI-SH	DS-7304HGHI-SHDS-7308HGHI-SHDS-7316HGHI-SHDS-7324HGHI-SHDS-7332HGHI-SH	Netzwerk-DVR
DS-7300HQHI-SH	DS-7304HQHI-SHDS-7308HQHI-SHDS-7316HQHI-SH	Netzwerk-DVR
DS-8100HGHI-SH	DS-8104HGHI-SHDS-8108HGHI-SHDS-8116HGHI-SHDS-8124HGHI-SHDS-8132HGHI-SH	Netzwerk-DVR
DS-8100HQHI-SH	DS-8104HQHI-SHDS-8108HQHI-SHDS-8116HQHI-SH	Netzwerk-DVR
DS-9000HQHI-SH	DS-9004HQHI-SHDS-9008HQHI-SHDS-9016HQHI-SH	Netzwerk-DVR

Wesentliche Produktmerkmale

Allgemein

• Anschließ bar an HD-TVI- und analoge Kameras
• Anschließbar an Coaxitron-Kamera/Dome mit langer Übertragungsentfernung
• Anschließ bar an IP-Kameras

Der IP-Kameraanschluss wird nicht vom Modell DS-7100 unterstützt.

- Dual-Stream-Unterstützung durch jeden Kanal Der Main Stream unterstützt max. 1080P Auflösung, der Sub-Stream max. WD1 Auflösung

Die Modelle DS-7100-E1 und DS-7200-E1/E2 unterstützen max. 720P Auflösung

• Unabhängige Konfiguration pro Kanal, einschließlich Auflösung, Einzelbildrate, Bitrate, Bildqualität usw.
• Codierung sowohl für Audio/Video Composite-Stream als auch Videostream; Audio- und Videosynchronisierung bei Composite-Stream-Codierung
  ● Wasserzeichen-Technologie

Lokale Überwachung

• HDMI/VGA-Ausgang mit max. 1920*1080 Auflö sung

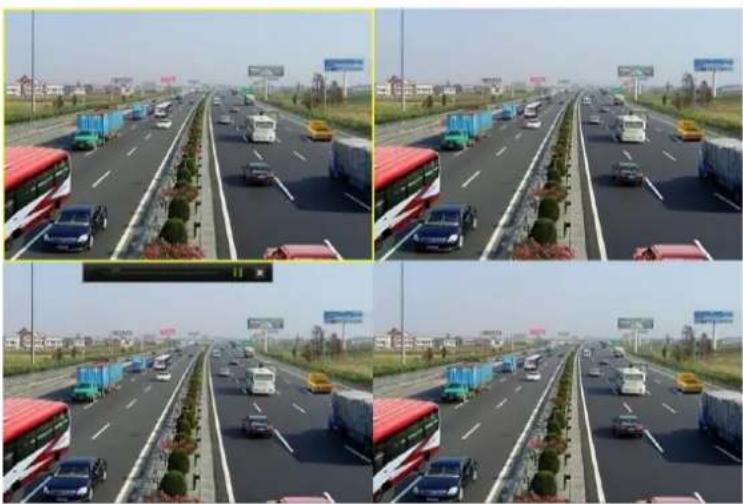

• Unterstützung für 1/4/6/8/9/16/25/36-Livebildteilung; einstellbare Bildschirmsequenzanzeige
• Livebild gruppenweise schaltbar; Unterstützung für manuelle Umschaltung sowie automatische Zyklus-Liveansicht mit einstellbarem Zyklusintervall
• Schnelleinstellungsmenü für Liveansicht
  ● Abschirmbarer Livebildkanal

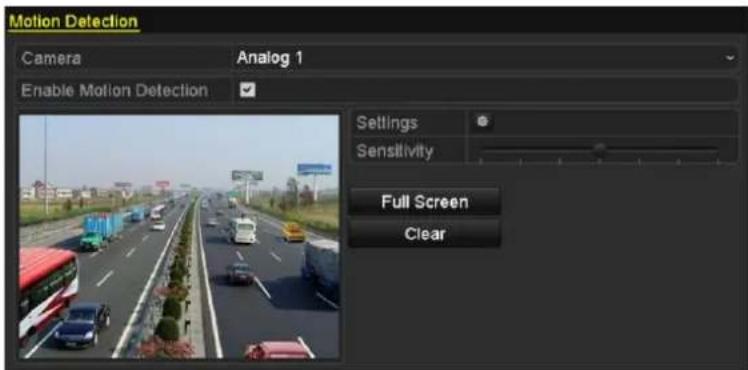

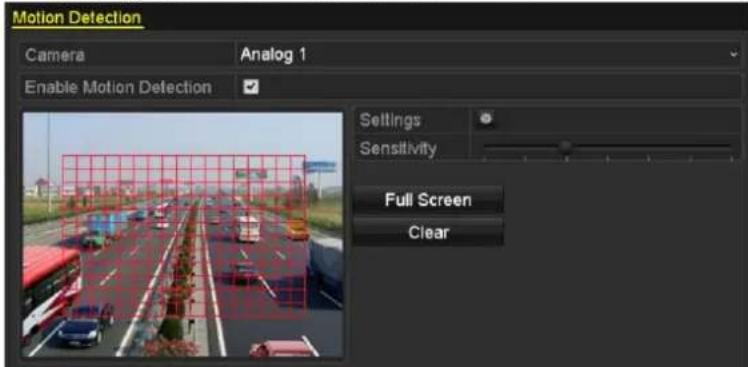

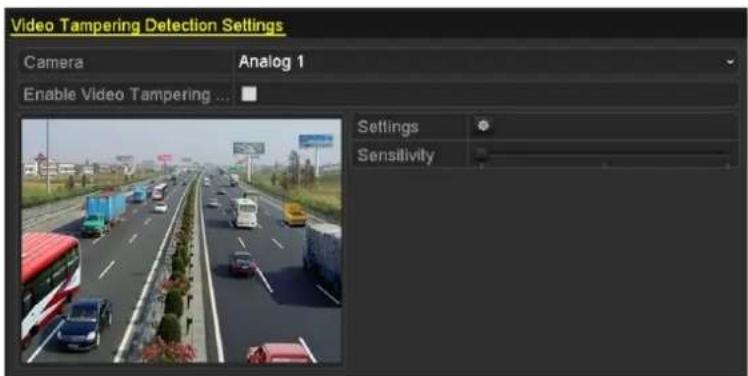

• Bewegungserkennung, Videosabotageerkennung, Videoausnahmealarm, Videoverlustalarm und VCA-Alarmfunktionen

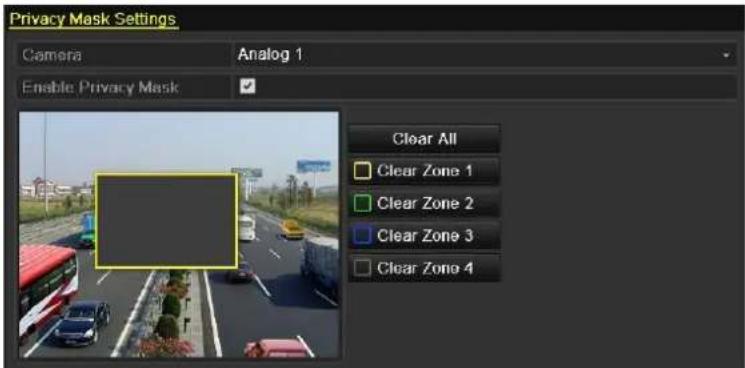

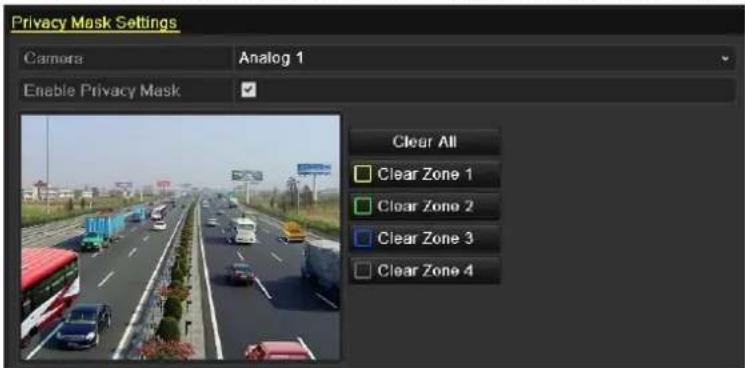

• Privatzone
• Unterstützung mehrerer PTZ-Protokolle; PTZ-Presets, -Patrouillen und -Muster
• Zoomen per Mausklick; PTZ-Überwachung durch Ziehen mit der Maus

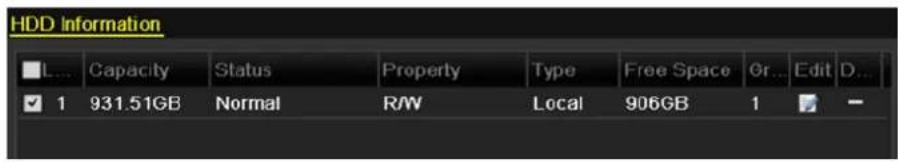

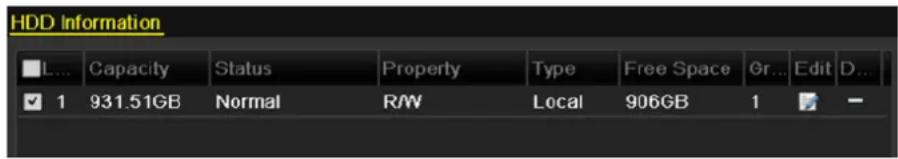

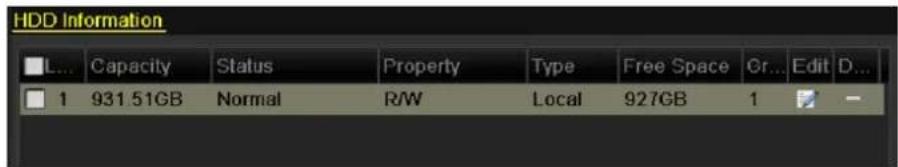

HDD-Verwaltung

• Beim Modell DS-7100HGHI-SH/E1, DS-7104HQHI-SH und DS-7200HGHI-E1 kann 1 SATA-Festplatte angeschlossen werden.
  Beim Modell DS-7200HGHI&HQHI-SH und DS-7200HGHI-E2 können 2 SATA-Festplatten angeschlossen werden.
  Beim Modell DS-7300HGHI&HQHI-SH können 4 SATA-Festplatten und 1 eSATA-Festplatte angeschlossen werden.
  Beim Modell DS-8100/9000-SH können 8 SATA-Festplatten und 1 eSATA-Festplatte angeschlossen werden.

• Jede Festplatte kann maximal 6 TB Speicherkapazität haben.

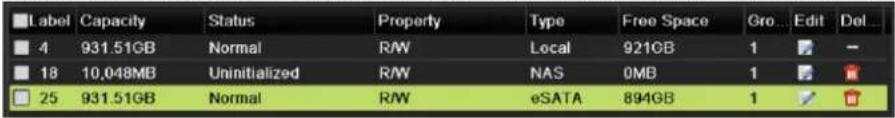

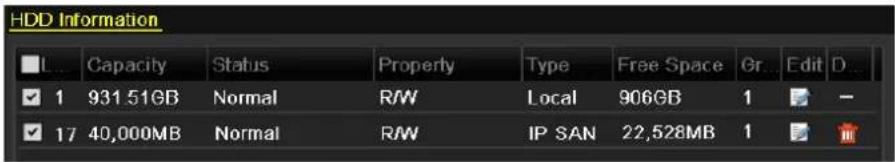

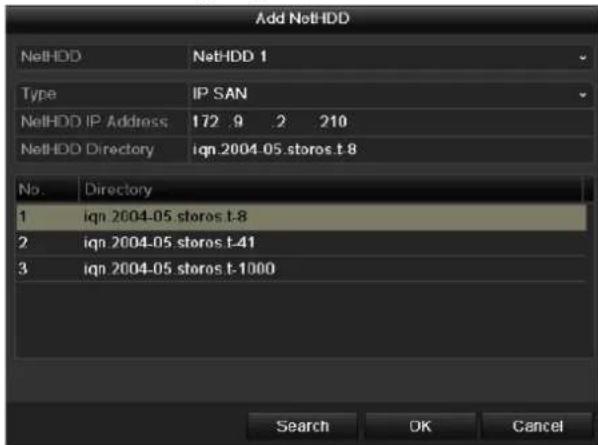

• 8 Netzwerklaufwerke (NAS /IP SAN-Festplatten) können angeschlossen werden.
• Unterstützung für eSATA-Festplatten für Aufzeichnung und Datensicherung

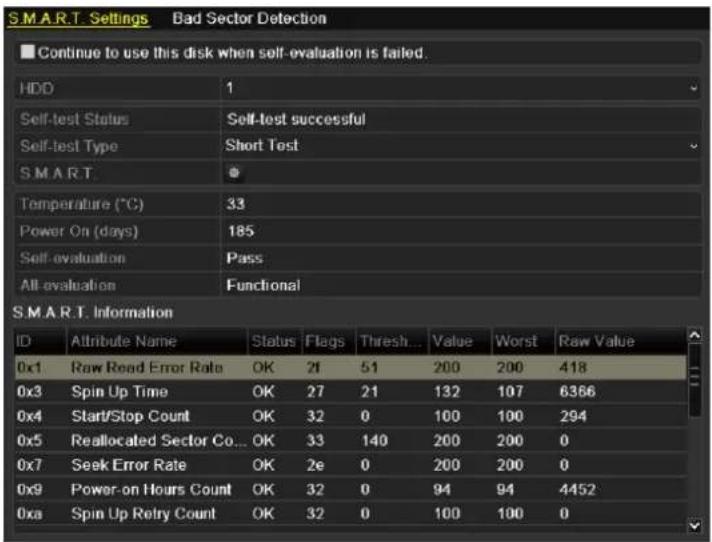

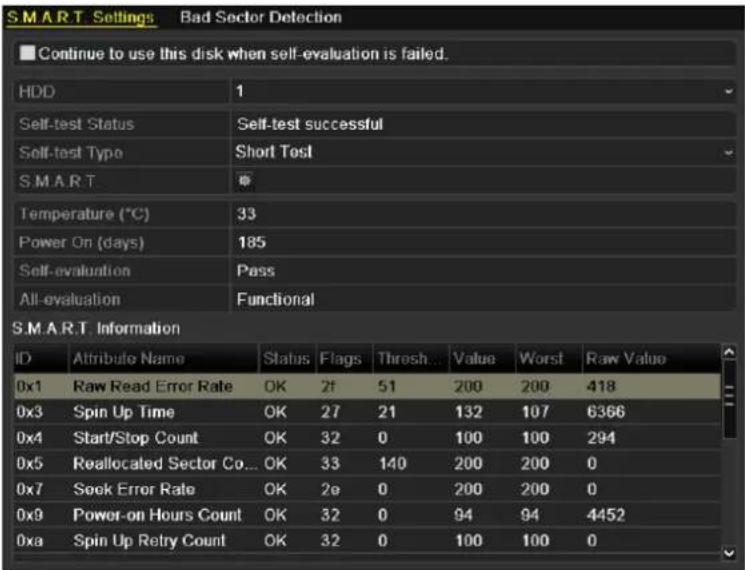

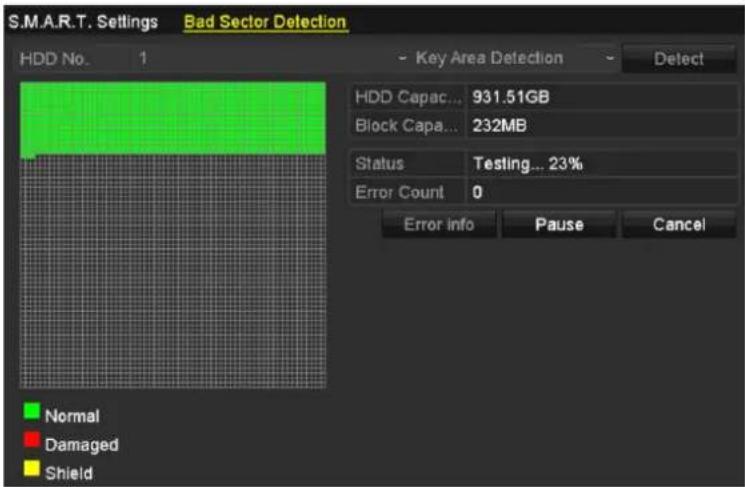

• Unterstützung von S.M.A.R.T. und Erkennung schadhafter Sektoren
• Unterstützung für HDD-Standby-Funktion

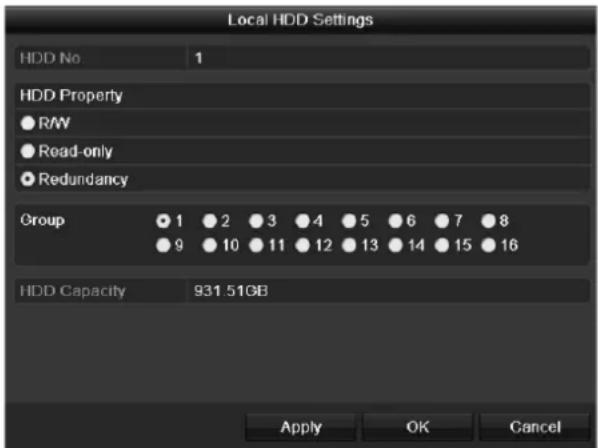

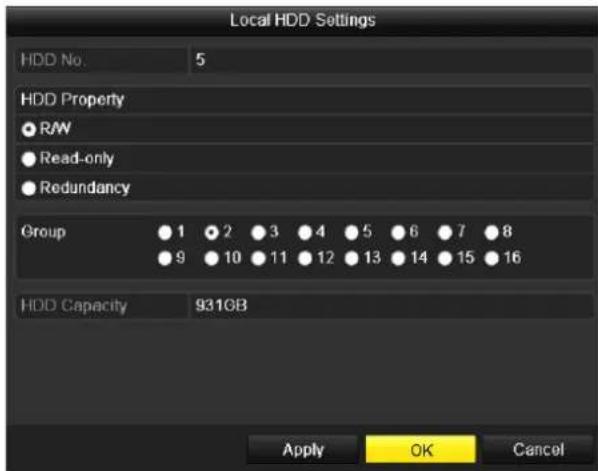

• HDD-Eigenschaft: Redundanz, Nur Lesen, Lesen/Schreiben

• HDD-Gruppenverwaltung

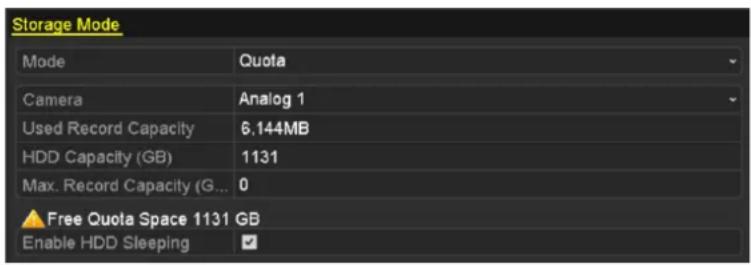

• HDD-Anteilsverwaltung; jedem Kanal kann eine andere Kapazität zugewiesen werden

Aufzeichnung und Wiedergabe

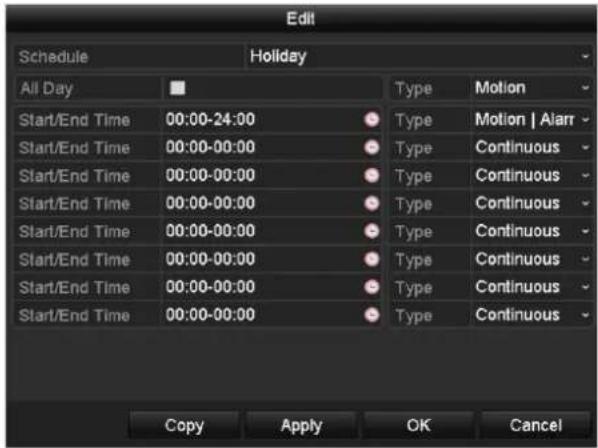

• Konfigurierbarer Urlaubsaufnahmeplan
• Zyklische und nicht zyklische Aufnahmemodi
• Codierungsparameter für Normal- und Ereignisaufzeichnung

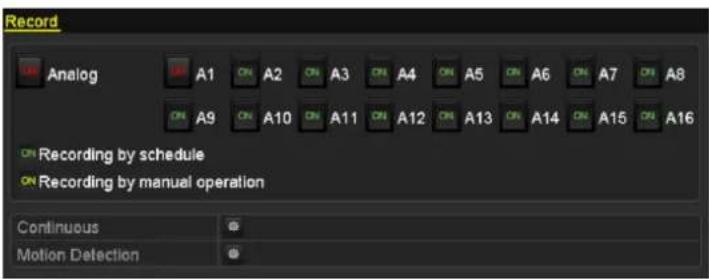

• Verschiedene Aufzeichnungsarten: Manuell, Kontinuierlich, Alarm, Bewegung, Bewegung | Alarm, Bewegung & Alarm und VCA

Das Modell DS-7100 unterstützt keine VCA-gesteuerte Aufnahmeart.

• 8 Aufnahmefristen mit separaten Aufnahmearten
• Vor- und Nachaufzeichnung bei Bewegungserkennung für Aufzeichnung und Voraufzeichnungszeit für zeitgeplante und manuelle Aufzeichnung

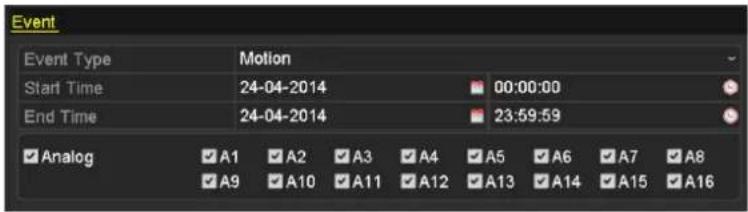

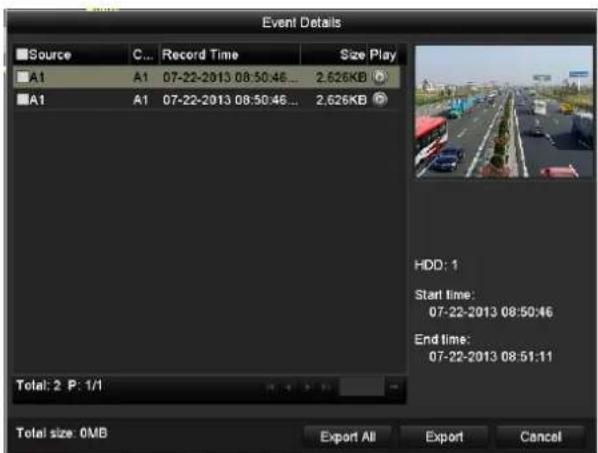

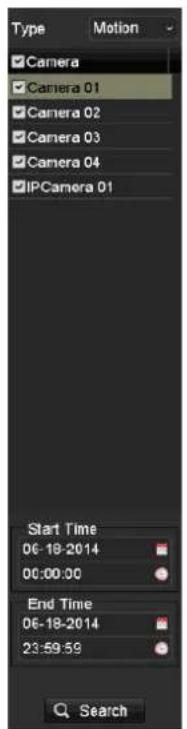

• Durchsuchung von Aufnahmedateien nach Ereignis (Alarmeingang/Bewegungserkennung)

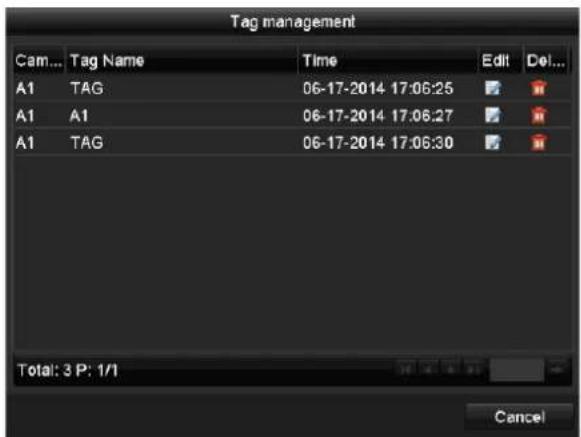

• Individuelle Markierungen; Suche und Wiedergabe nach Markierung
• Sperren und Freigeben von Aufnahmedateien
  ● Lokale Redundanzaufzeichnung

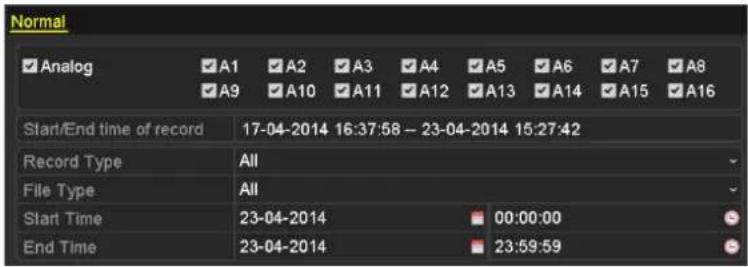

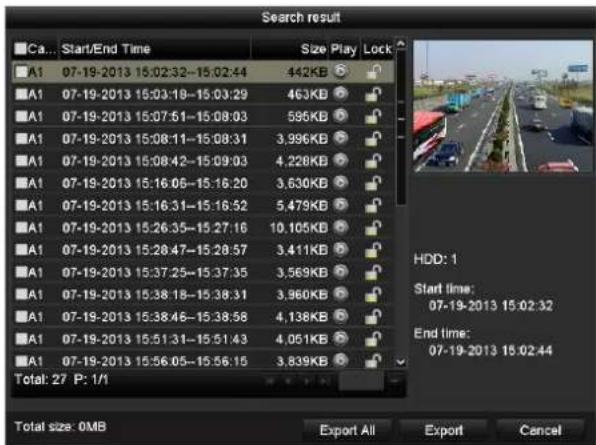

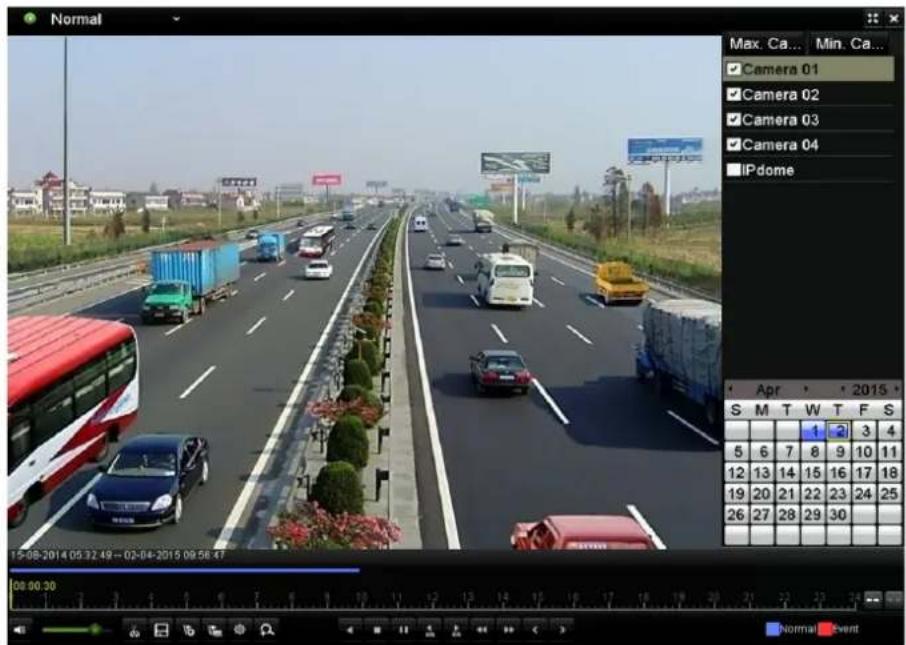

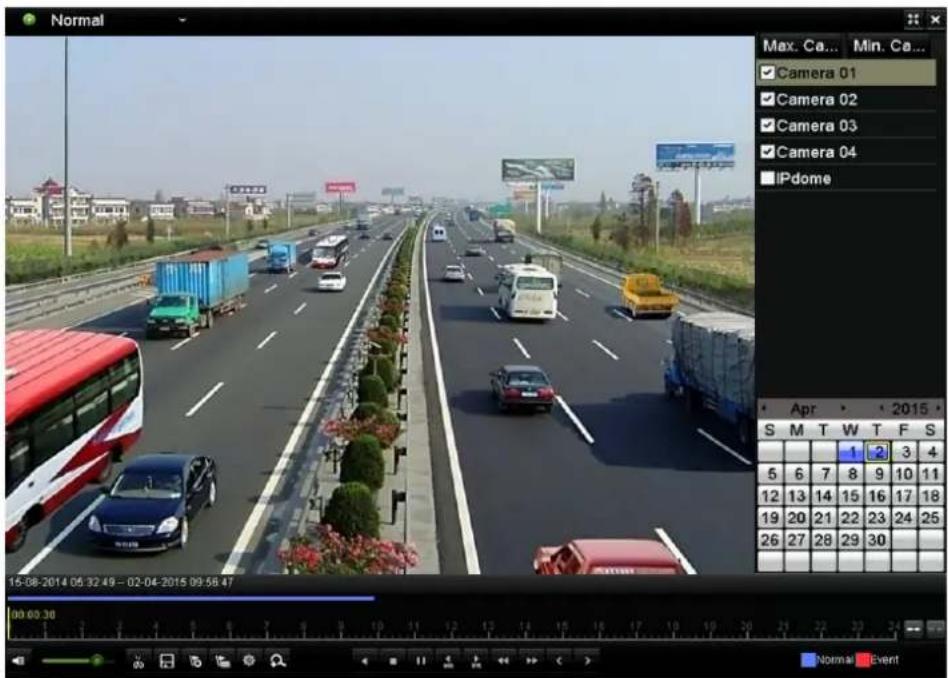

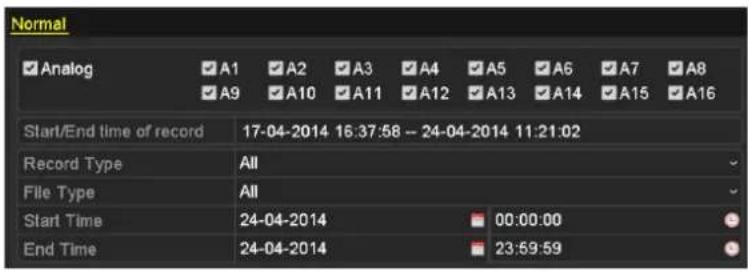

• Suche und Wiedergabe von Aufnahmedateien nach Kameranummer, Aufnahmeart, Startzeit, Endzeit usw.
  Smart-Wiedergabe, um weniger interessante Informationen zu übergehen

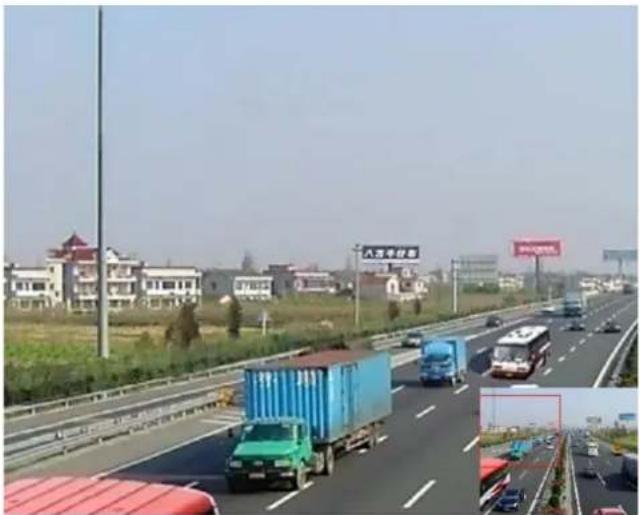

• Einzoomen in einen Bereich während der Wiedergabe
• Rü ckwä rtswiedergabe mehrerer Kanä le
• Unterstützt Pause, Schneller, Langsamer, Vor-/Zurückgehen während der Wiedergabe, Fixieren durch Ziehen der Maus
  ● Gleichzeitige Wiedergabe von 4/8/16/24/32 Kanä len

Datensicherung

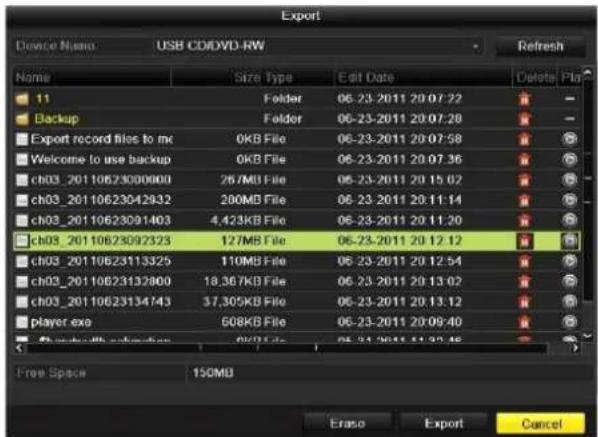

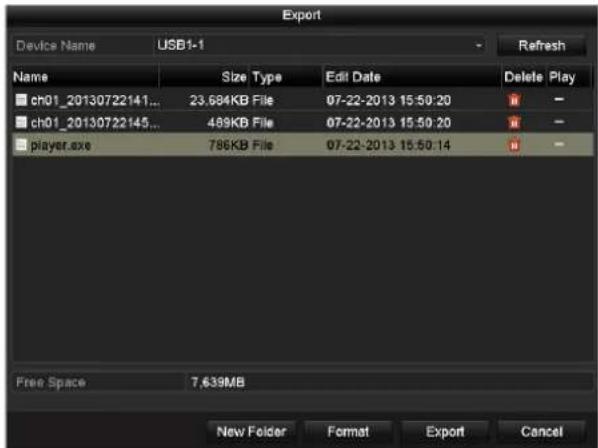

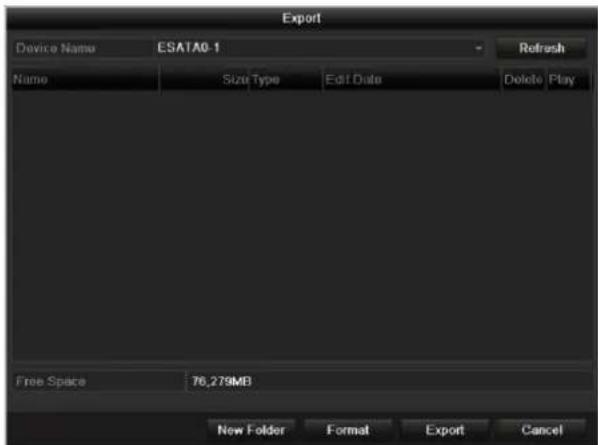

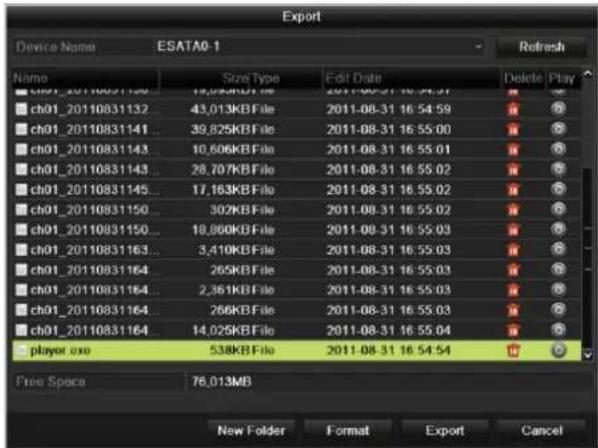

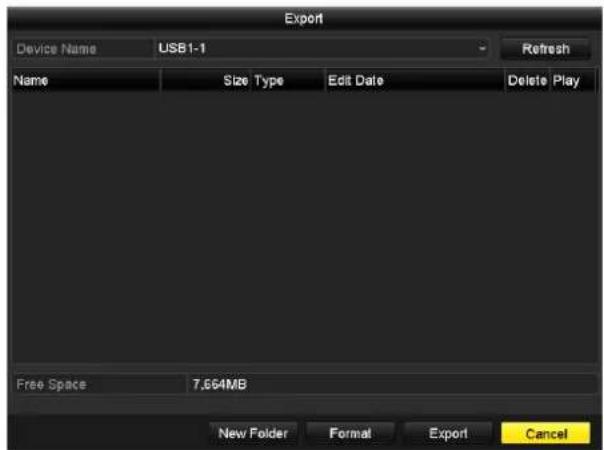

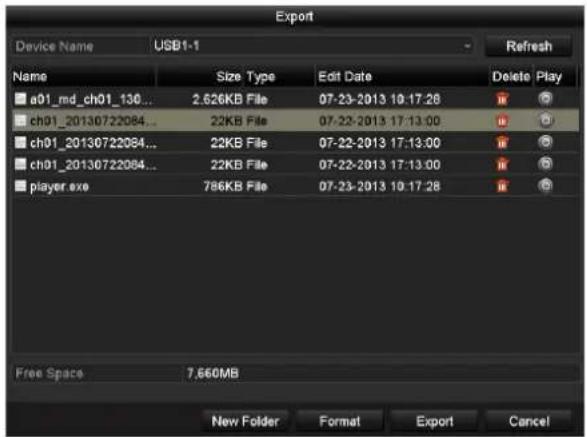

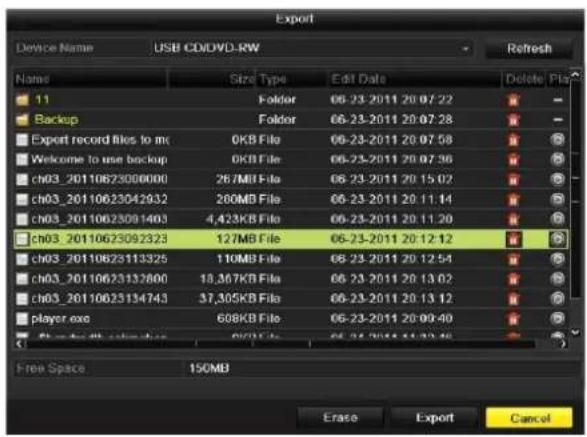

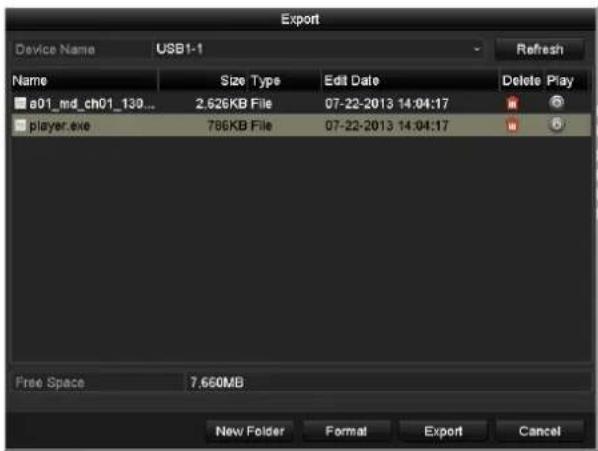

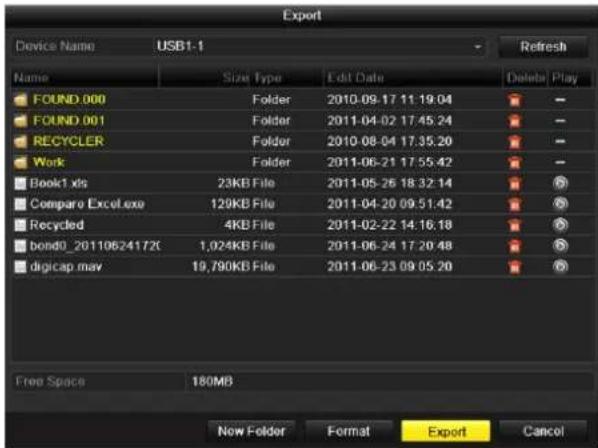

• Datenexport auf ein USB-, SATA- oder eSATA-Speichermedium
  ● Export von Videoclips bei Wiedergabe
• Verwaltung und Instandhaltung von Backup-Gerä ten

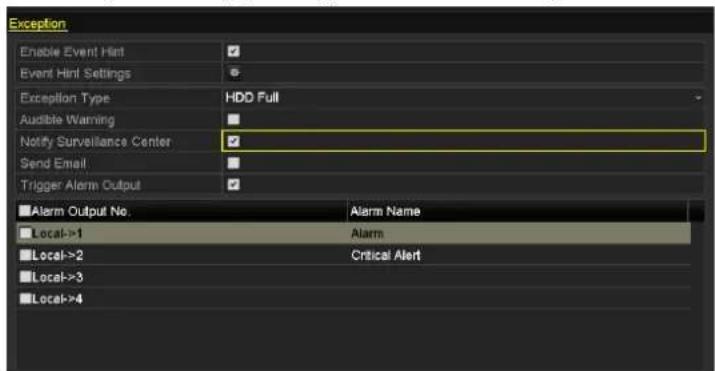

Alarm und Ausnahme

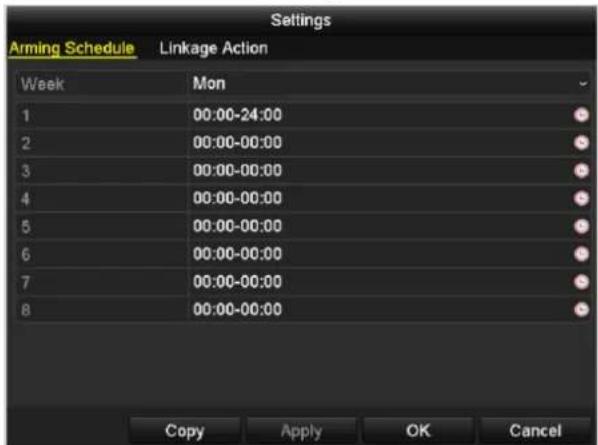

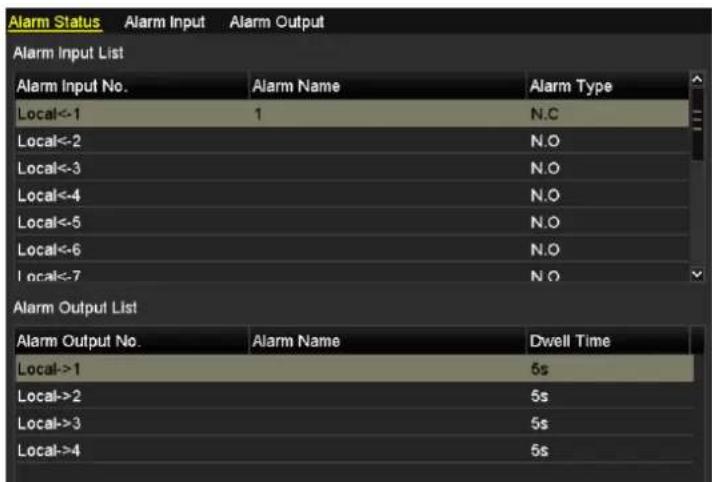

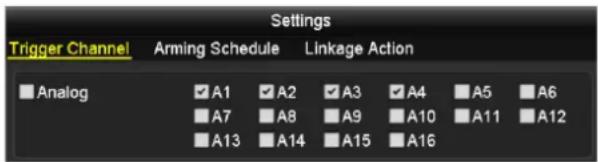

• Konfigurierbare Aktivierungszeit des Alarmein-/ausgangs
• Alarm bei Videoverlust, Bewegungserkennung, Sabotage, Signalanomalie, falschem Vidcoein/-ausgangsstandard, illegaler Anmeldung, Netzwerktrennung, IP-Konflikt, Aufzeichnungsanomalie, HDD-Fehler, HDD voll usw.
• Auslösung von Vollbild-Überwachung, Audioalarm, Überwachungszentrum-Benachrichtigung und E-Mail-Versand und Alarmausgang durch Alarmereignis

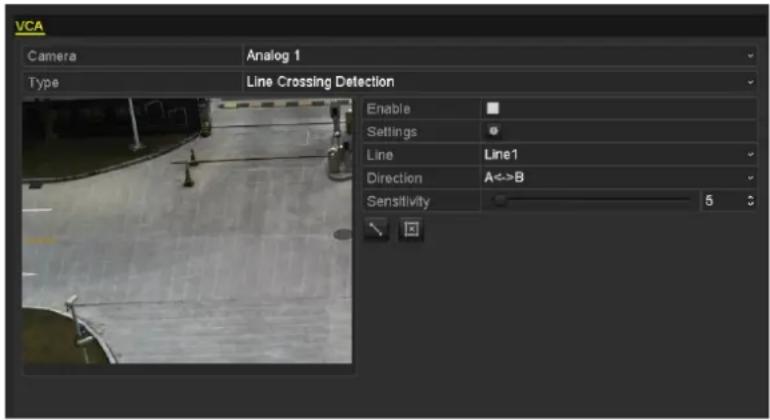

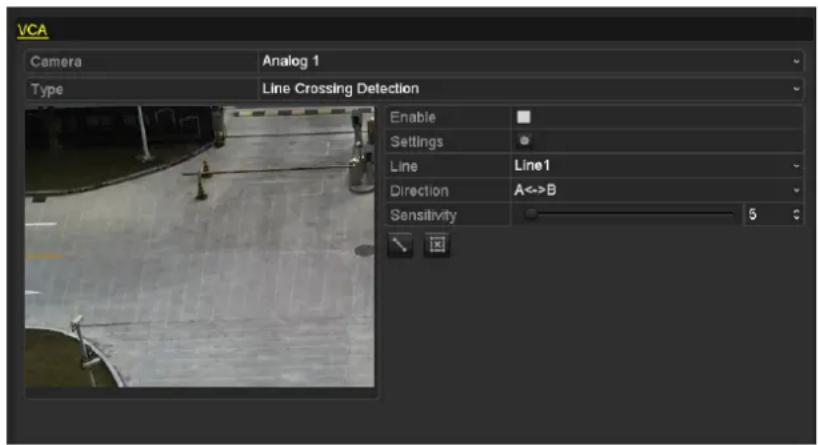

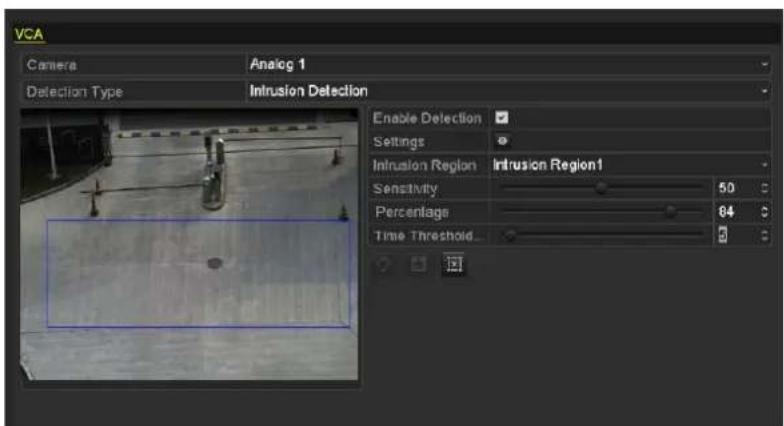

• Unterstützung für VCA-Detektionsalarm (Linienüberquerungs- und Einbrucherkennung)

Das Modell DS-7100 unterstützt keinen VCA-Alarm.

• Unterstützung für Coaxial-Alarm
  ● Automatische Systemwiederherstellung nach Stö rung

Sonstige lokale Funktionen

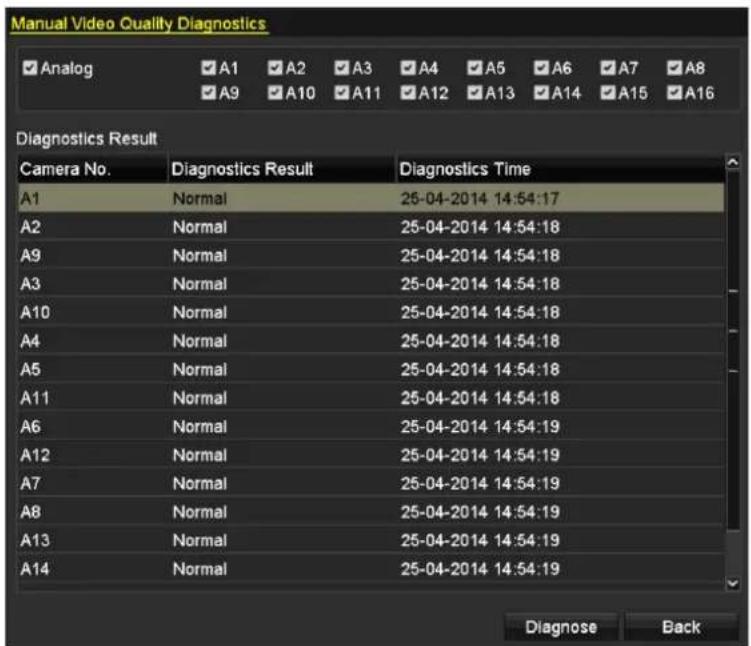

• Manuelle und automatische Videoqualitä tsdiagnose
  ● Bedienung per Maus und Fernbedienung

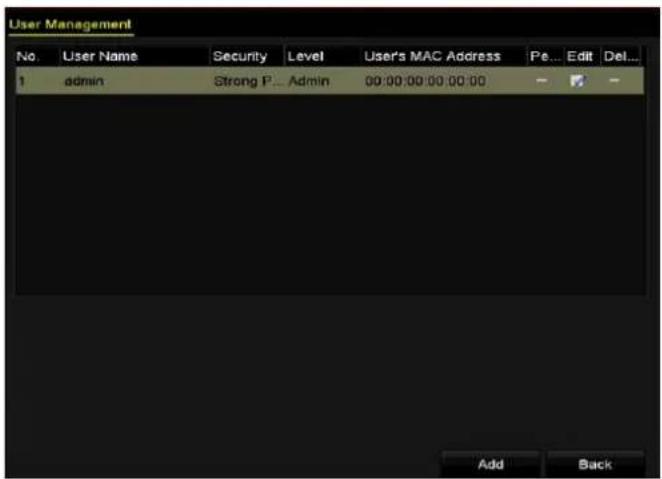

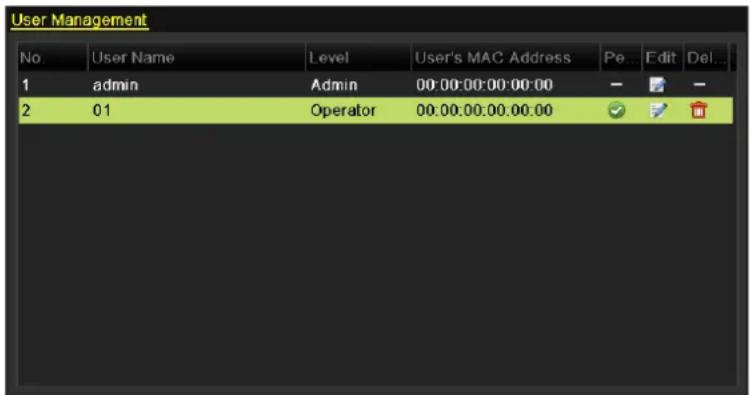

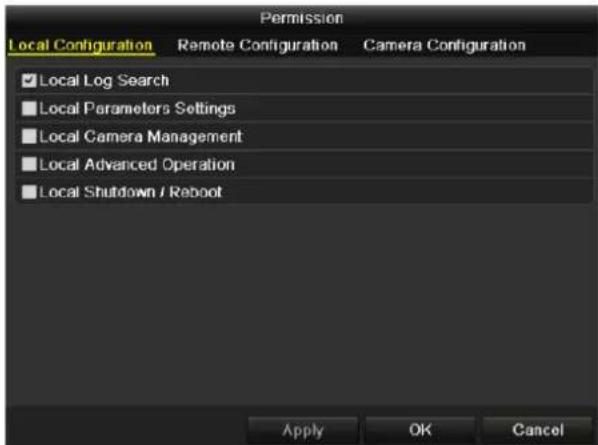

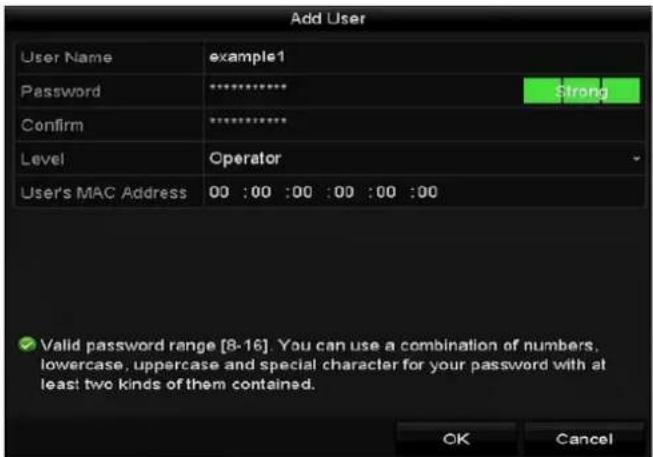

• 3-Ebenen-Benutzerverwaltung: Administrator kann zahlreiche Konten einrichten und deren

Befugnisse festlegen, einschließlich der Zugriffsbeschränkung auf Kanä le

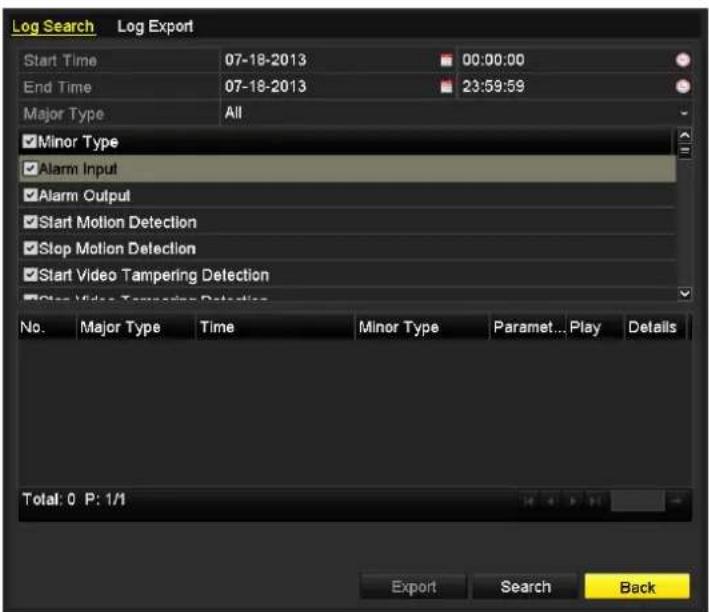

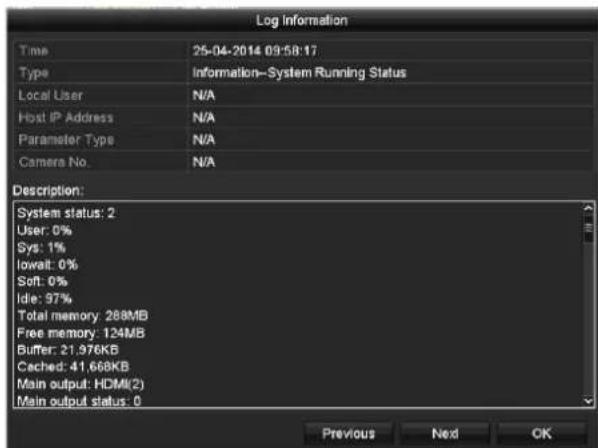

• Bedienung, Alarm, Ausnahmen sowie Protokollaufzeichnung und -suche
• Manuelles Auslö sen und Lö schen von Alarmen

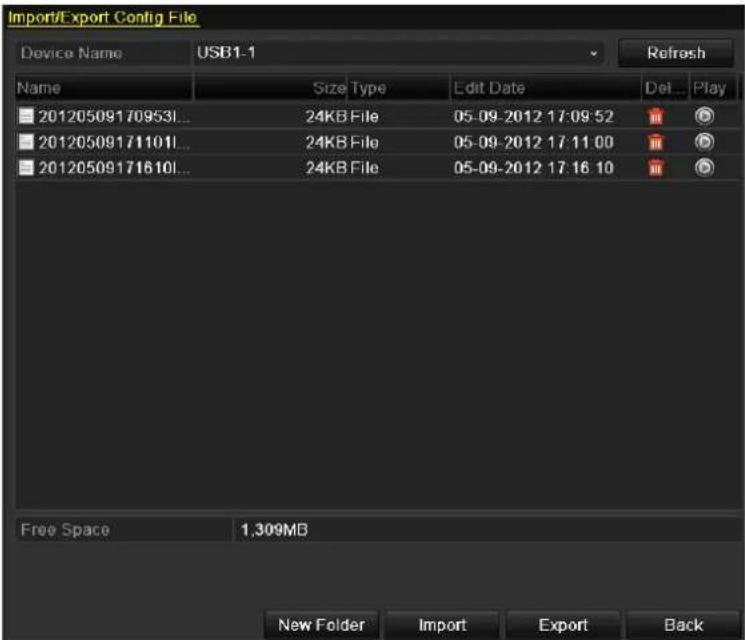

• Importieren und Exportieren der Konfigurationsdatei von Gerä ten
  ● Automatischer Abruf des Kameratyps

Netzwerkfunktionen

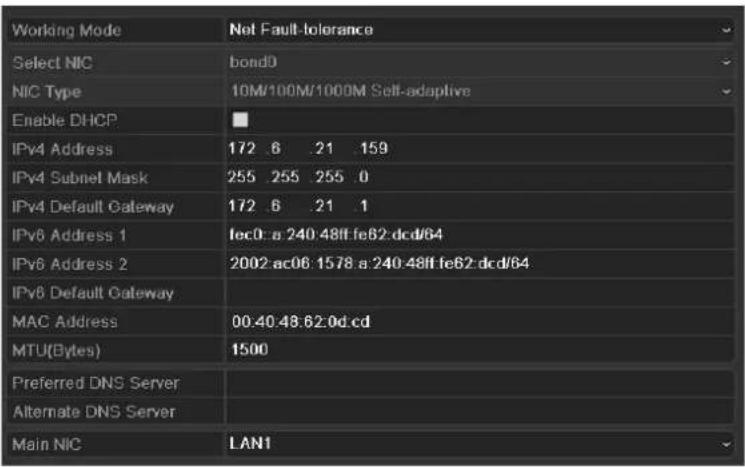

• 1 selbstadaptive 10M/100M-Netzwerkschnittstelle beim DS-7100, DS-7204/7208HGHI; 2 selbstadaptive 10M/100M/1000M-Netzwerkschnittstellen beim DS-8100/9000 mit drei konfigurierbaren Betriebsmodi: Mehrfachadresse, Lastausgleich, Netzfehlertoleranz, und 1 selbstadaptive 10M/100M/1000M-Netzwerkschnittstelle bei anderen Modellen
• IPv6-Unterstützung

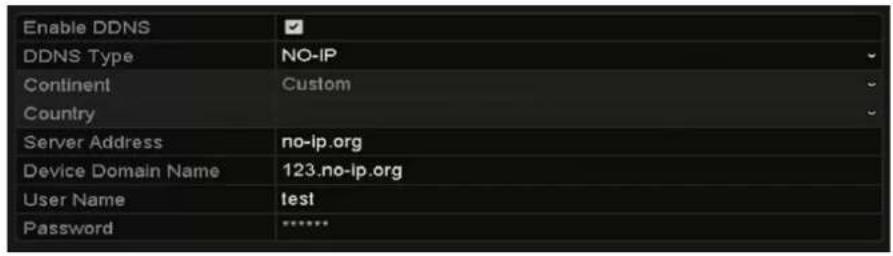

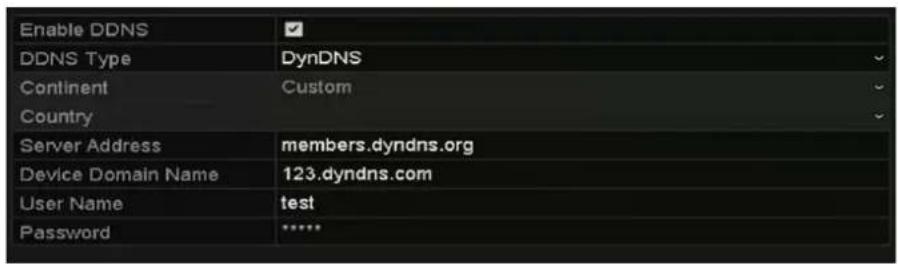

• Unterstützte Protokolle: TCP/IP, PPPoE, DHCP, DNS, DDNS, NTP, SADP, SMTP, SNMP, NFS, iSCSI, UPnP™ und HTTPS

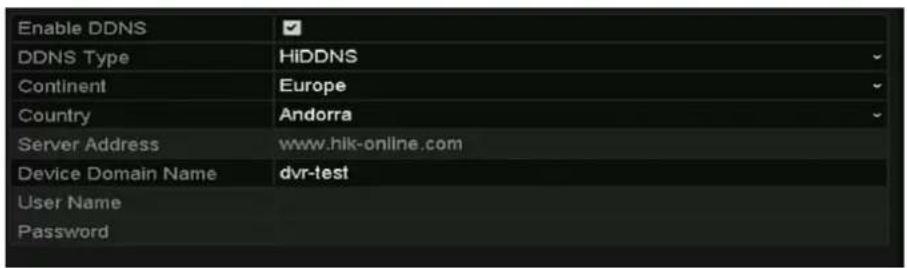

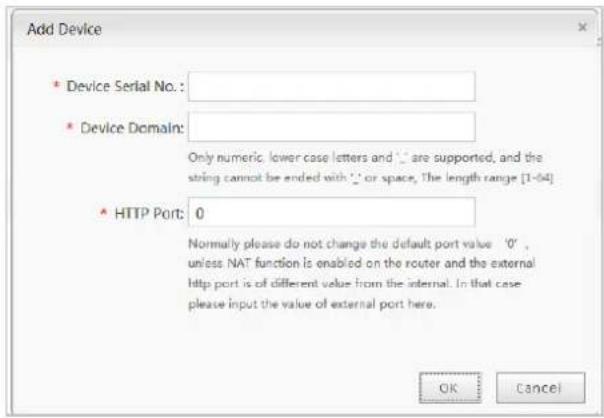

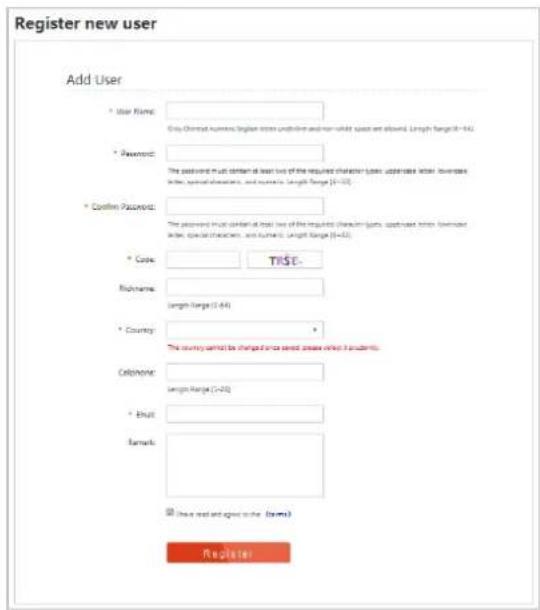

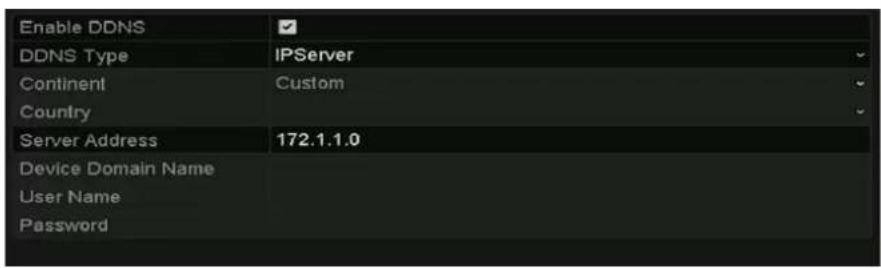

  ● Extranet-Zugang durch HiDDNS
  ● Support-Zugang durch EZVIZ Cloud P2P
  ● TCP, UDP und RTP für Unicast

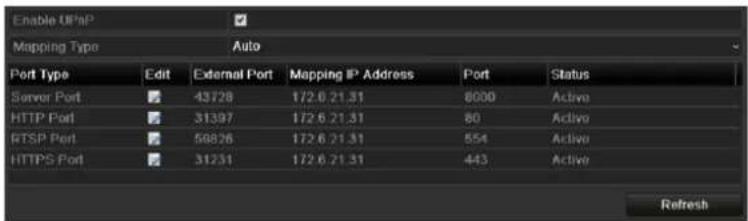

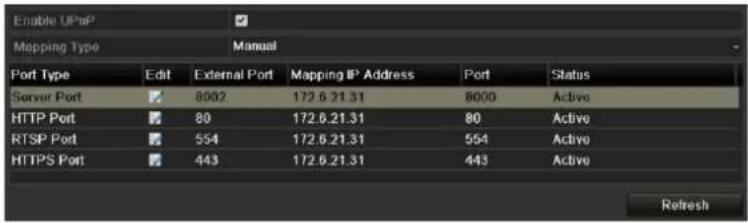

• Automatisches/Manuelles Port-Mapping durch UPnP ^TM
• Fernfunktionen für Suche, Wiedergabe, Download, Sperre/Freigabe von Aufnahmedateien und Wiederaufnahme unterbrochener Datenü bertragungen
• Fernfunktionen für Parameterkonfigurierung, Import/Export von Geräteparametern
• Fernfunktionen für die Anzeige von Gerätestatus, Systemprotokollen und Alarmstatus
  ● Fernfunktion für Tastaturbedienung
• für die Sperre/Freigabe von Systemsteuerung und Maus
• Fernfunktionen für HDD-Formatierung und Programmaktualisierung
• Fernfunktionen für System-Neustart und -Abschaltung
• Unterstützung für Upgrade via Remote FTP-Server

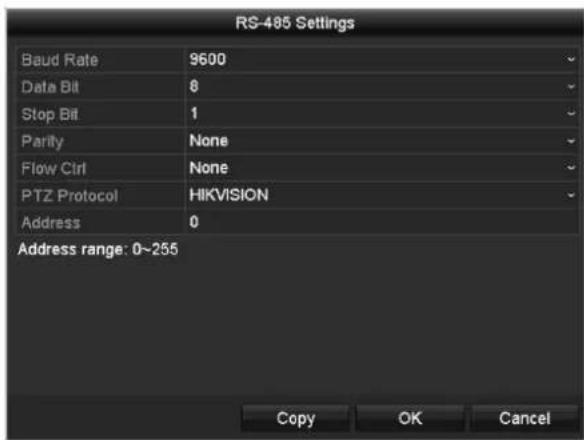

• Transparente RS-485-Kanalü bertragung
• Alarm- und Ausnahmeinformationen zum Remote-Host ü bermittelbar
  ● Fernfunktionen für Starten/Stoppen der Aufzeichnung
  ● Fernfunktionen für Starten/Stoppen des Alarmausgangs
  ● Fernfunktion für PTZ-Steuerung
  ● Fernfunktionen für JPEG-Erfassung
  ● 2-Wege-Audio- und -Sprachübertragung
• Integrierter Webserver

Entwicklungsflexibilität t

• SDK für Windows- und Linux-Systeme
• Quellcode der Anwendungssoftware zu Demozwecken
• Entwicklungsunterstützung und -schulung für das Anwendungssystem

Inhalt

Wesentliche Produktmerkmale....7

Chapter 1 Einführung....14

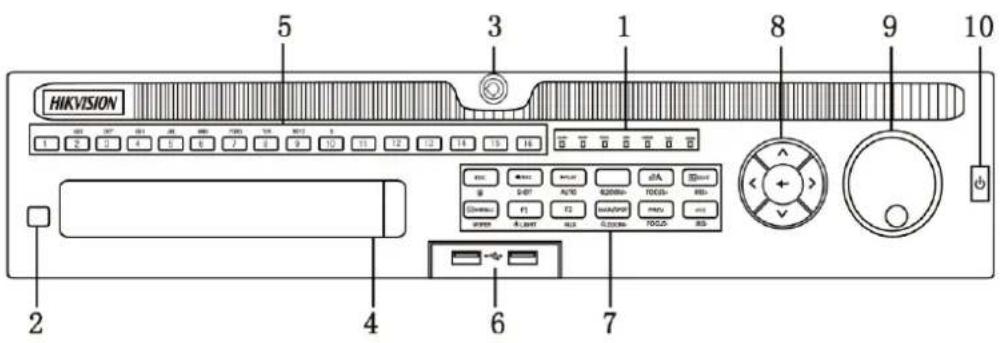

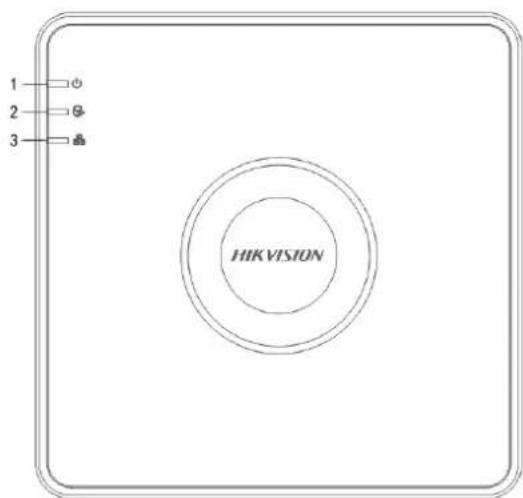

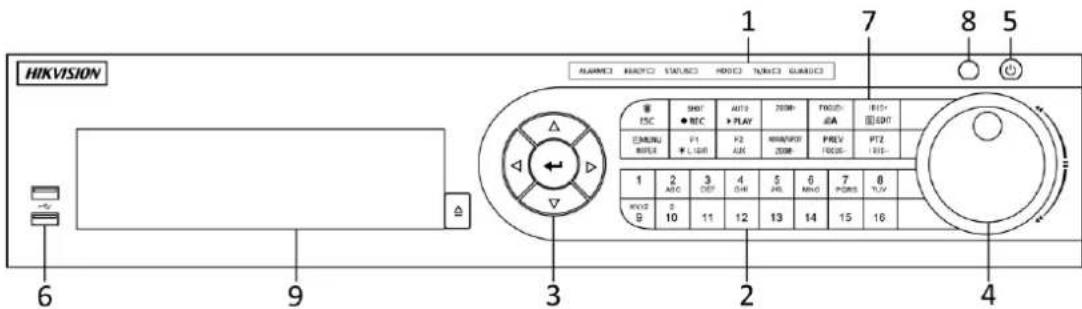

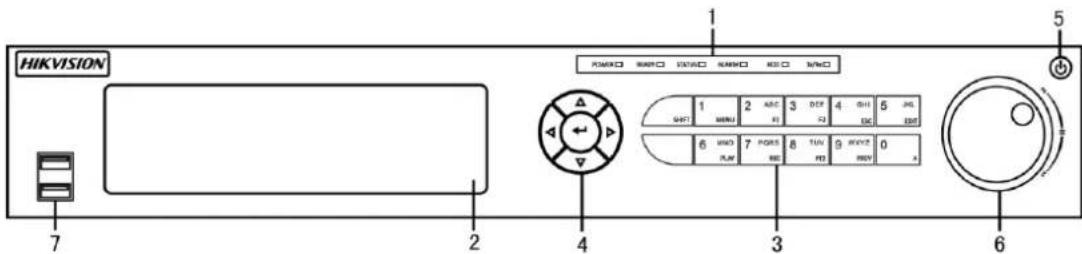

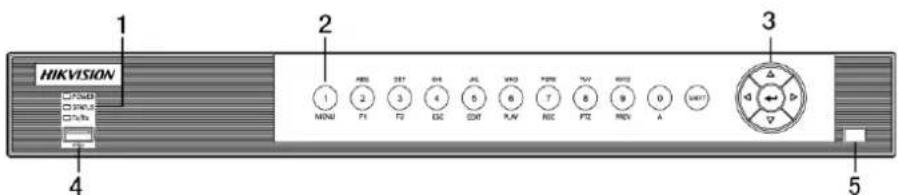

1.1 Frontblende....15

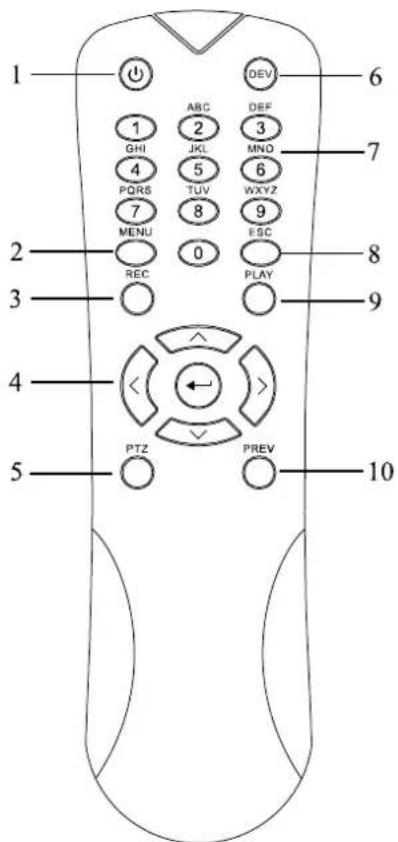

1.2 Steuerung per IR-Fernbedienung....26
1.3 Bedienung per USB-Maus....29

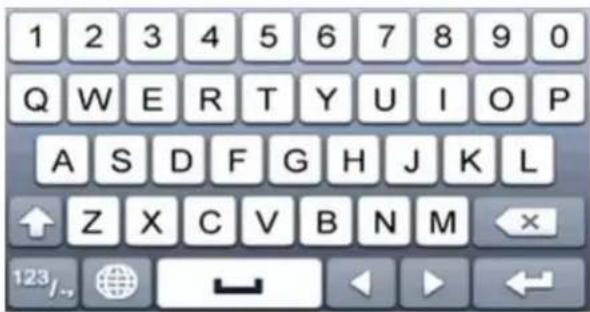

1.4 Eingabemethode 30

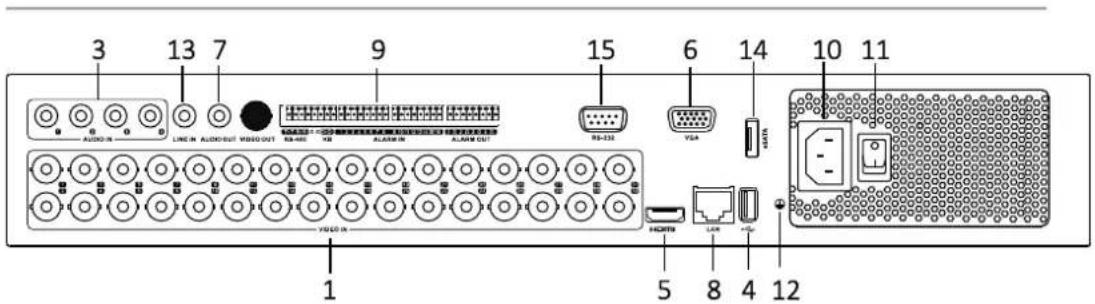

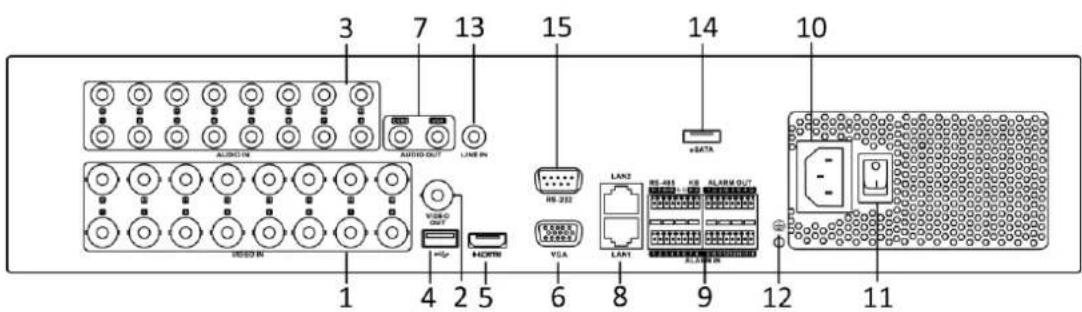

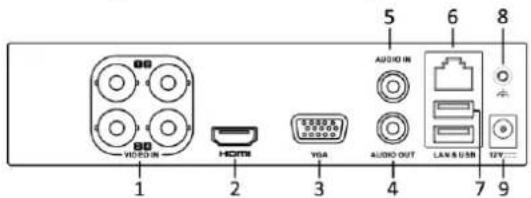

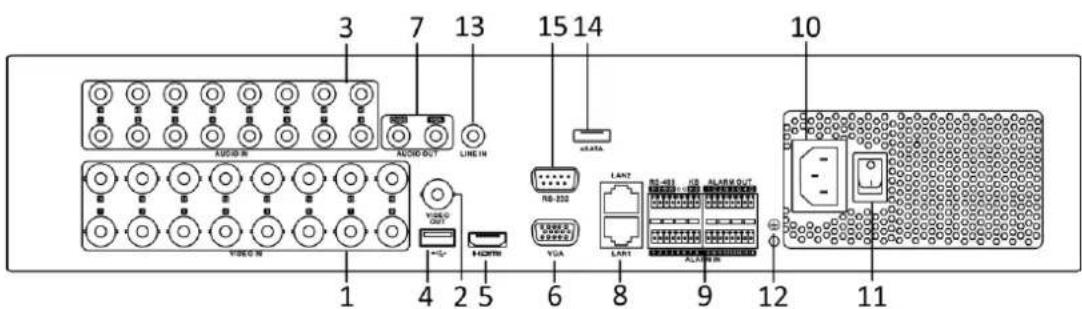

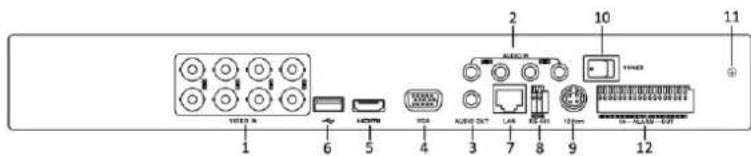

1.5 Rückseite 31

Chapter 2 Erste Schritte....35

2.1 Ein- und Ausschalten des DVR 36

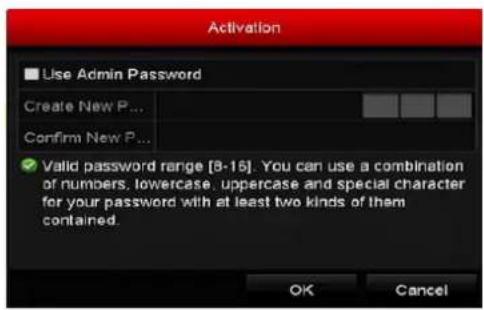

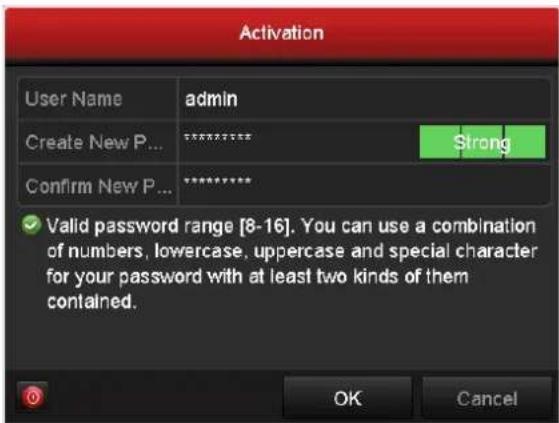

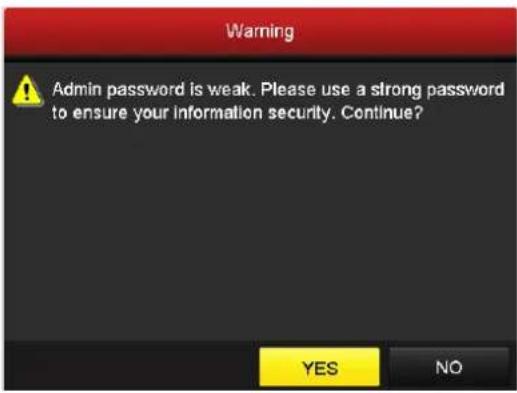

2.2 Einrichten des Administratorkennworts....38

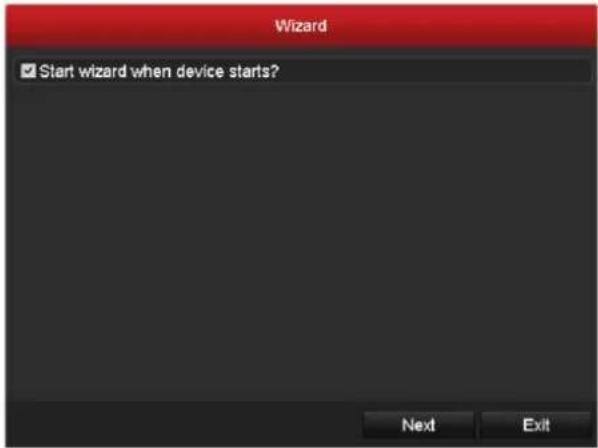

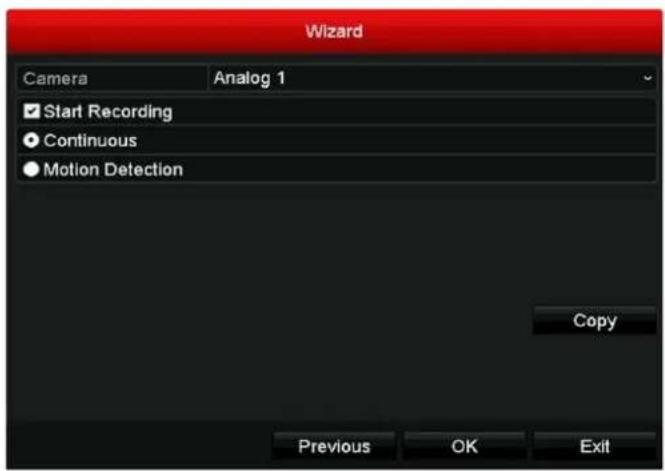

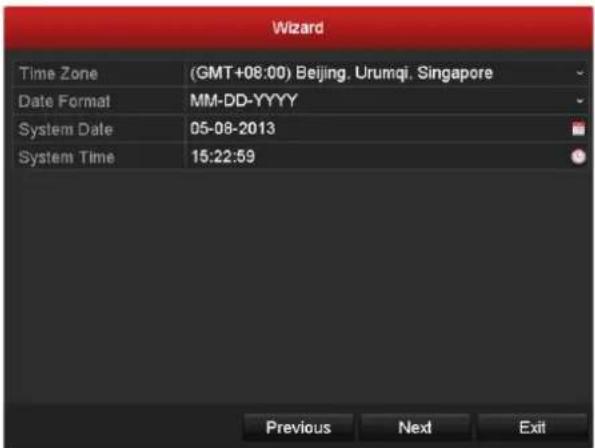

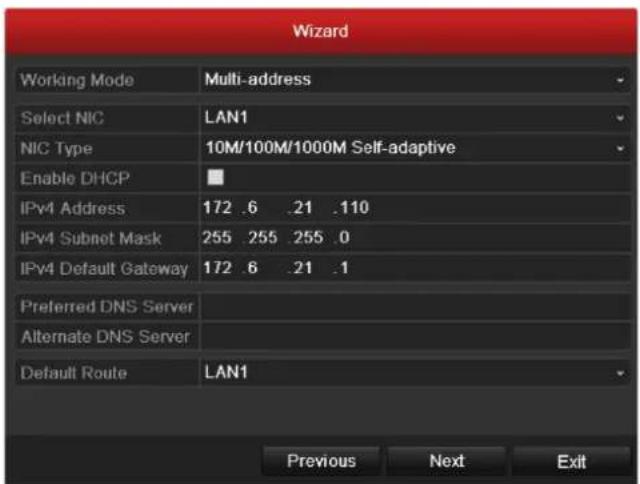

2.3 Basiskonfigurierung mittels Assistenten....40
2.4 Anmeldung und Abmeldung....44

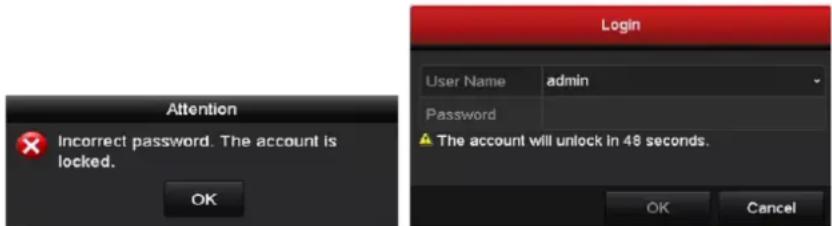

2.4.1 Benutzeranmeldung 44
2.4.2 Benutzerabmeldung 44

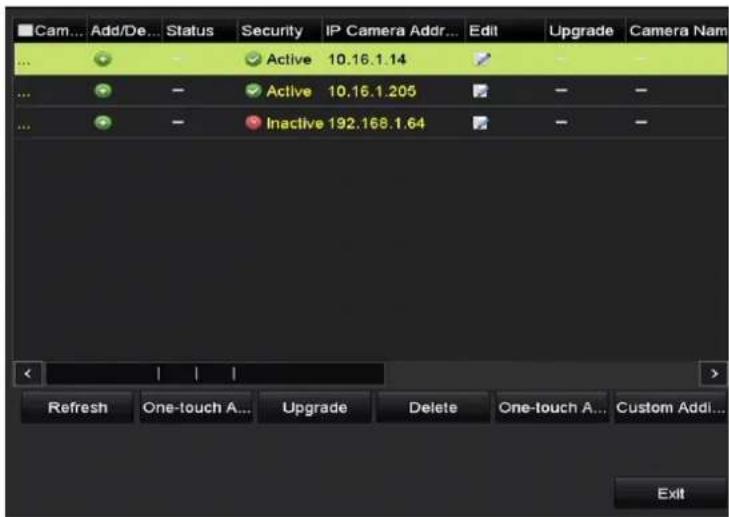

2.5 IP-Kameras hinzufügen und verbinden 46

2.5.1 Administratorkennwort für die IP-Kamera einrichten....46
2.5.2 Online-IP-Kameras hinzufügen 47

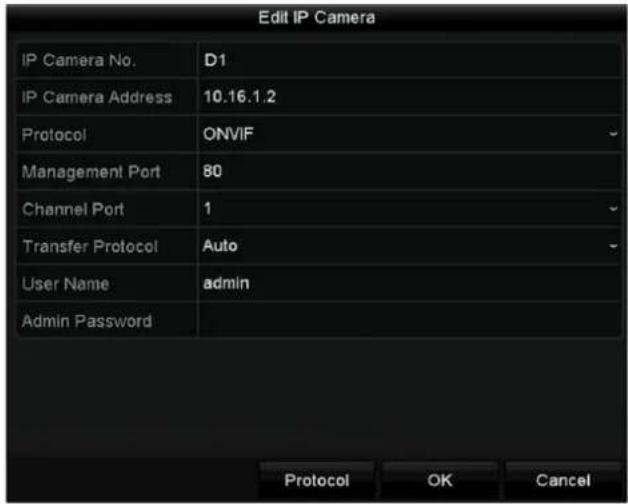

2.5.3 Angeschlossene IP-Kameras bearbeiten und benutzerdefinierte Protokolle konfigurieren.. 51

Chapter 3 Liveansicht....55

3.1 Einführung in die Liveansicht 56
3.2 Bedienung im Liveansicht-Modus....57

3.2.1 Frontblendenbedienung....58
3.2.2 Mausbedienung in der Liveansicht 58
3.2.3 Haupt-/Zusatzausgang-Umschaltung 60

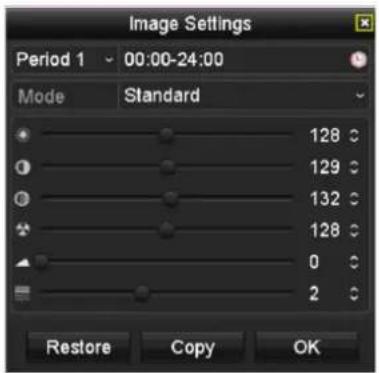

3.2.4 Symbolleiste im Liveansicht-Modus....60

3.3 Kanal-Null-Codierung....63

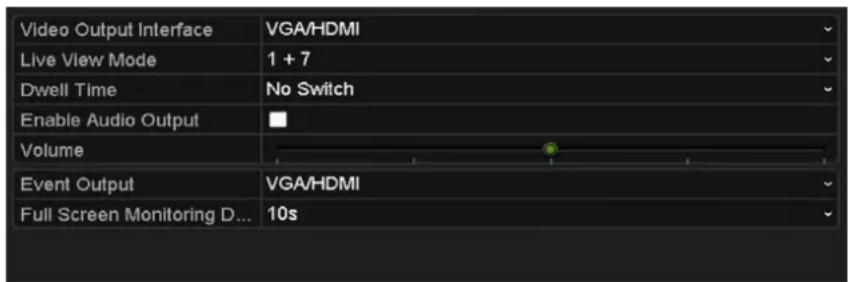

3.4 Liveansicht-Einstellungen anpassen....64

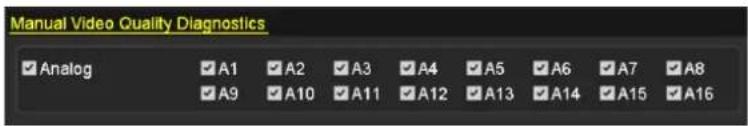

3.5 Manuelle Videoqualitätsdiagnose....66
3.6 Benutzerabmeldung....67

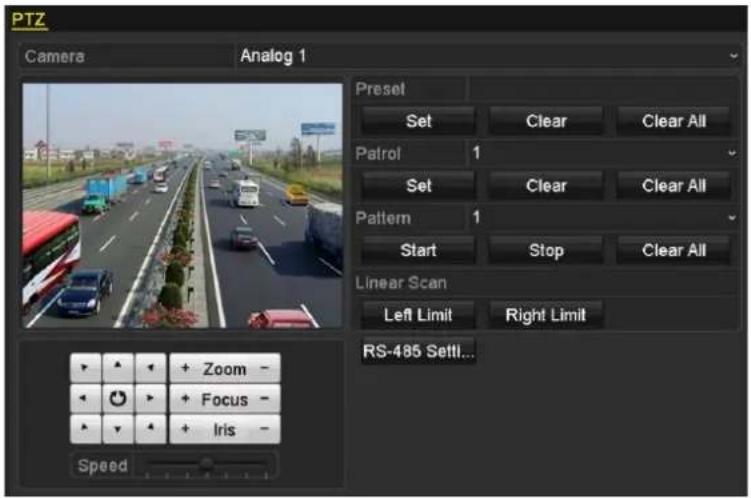

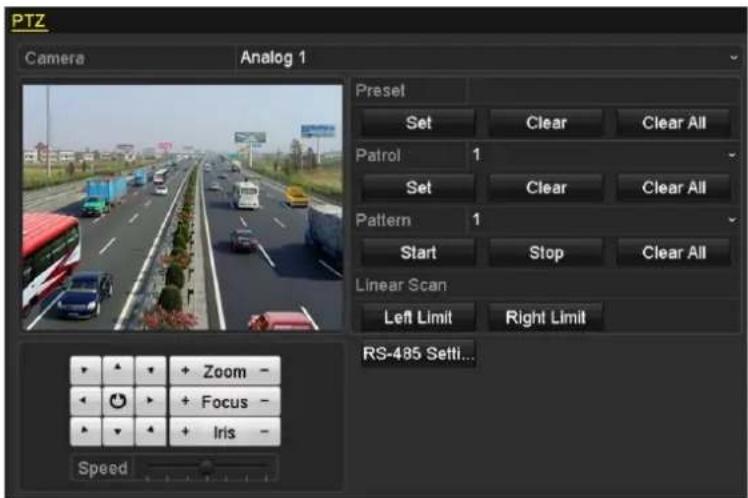

Chapter 4 PTZ-Steuerung....68

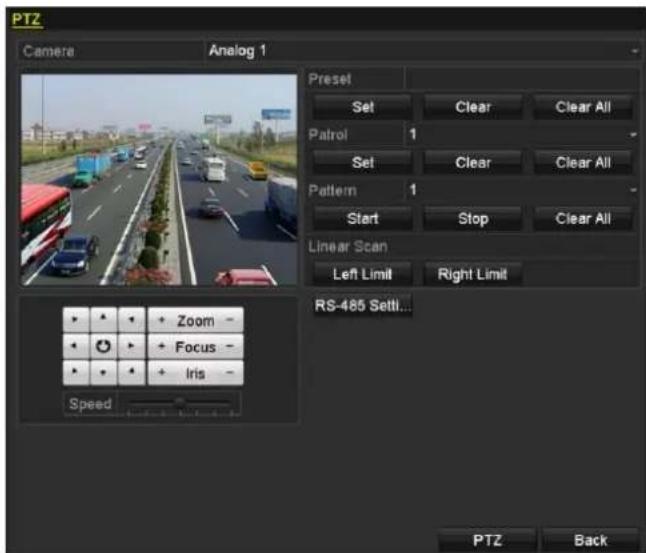

4.1 Konfigurierung der PTZ-Parameter....69
4.2 Konfigurierung von PTZ-Presets, Patrouillen und Mustern 71

4.2.1 Benutzerdefinierte Presets....71
4.2.2 Presets aufrufen....71
4.2.3 Benutzerdefinierte Patrouillen 72
4.2.4 Patrouillen aufrufen 73
4.2.5 Benutzerdefinierte Muster....74
4.2.6 Muster aufrufen....75
4.2.7 Benutzerdefinierte lineare Scan-Begrenzung....75
4.2.8 Lineare Scan-Funktion aktivieren....76
4.2.9 One-Touch-Parken 77

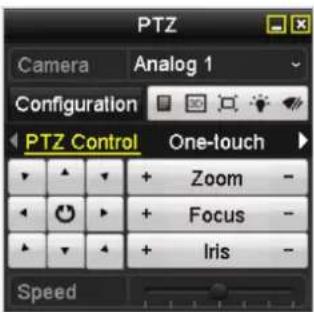

4.3 PTZ-Steuerung 78

Chapter 5 Aufzeichnungseinstellungen ....79

5.1 Konfigurieren der lokalen Parameter....80

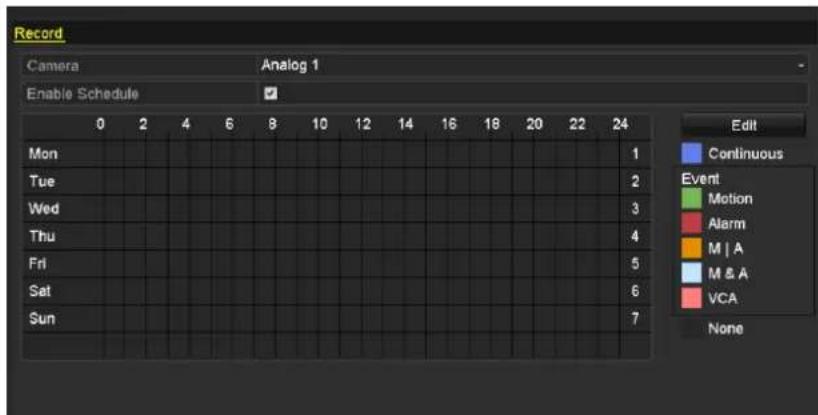

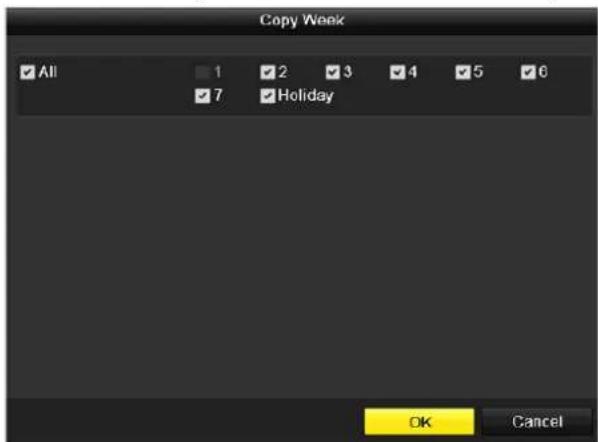

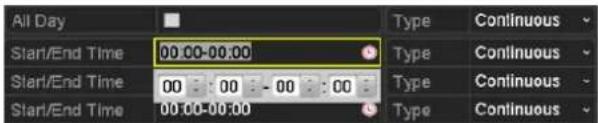

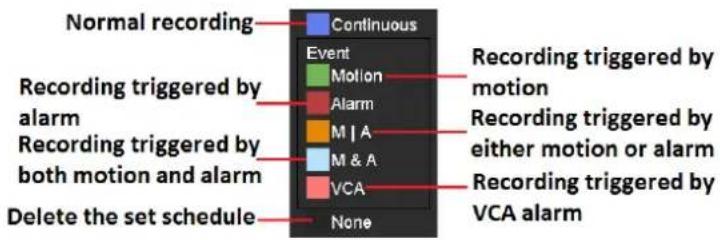

5.2 Konfigurieren eines Aufzeichnungszeitplans 83
5.3 Konfigurierung einer Bewegungsaufzeichnung....86
5.4 Konfigurieren einer alarmgesteuerten Aufzeichnung 88
5.5 Konfigurieren einer VCA-Aufzeichnung 90
5.6 Konfigurieren einer manuellen Aufzeichnung....92
5.7 Konfigurierung von Urlaubsaufzeichnungen....93
5.8 Konfigurierung der Redundanzaufzeichnung 95
5.9 Konfigurierung einer HDD-Gruppe 97
5.10 Dateischutz....98

Chapter 6 Wiedergabe....100

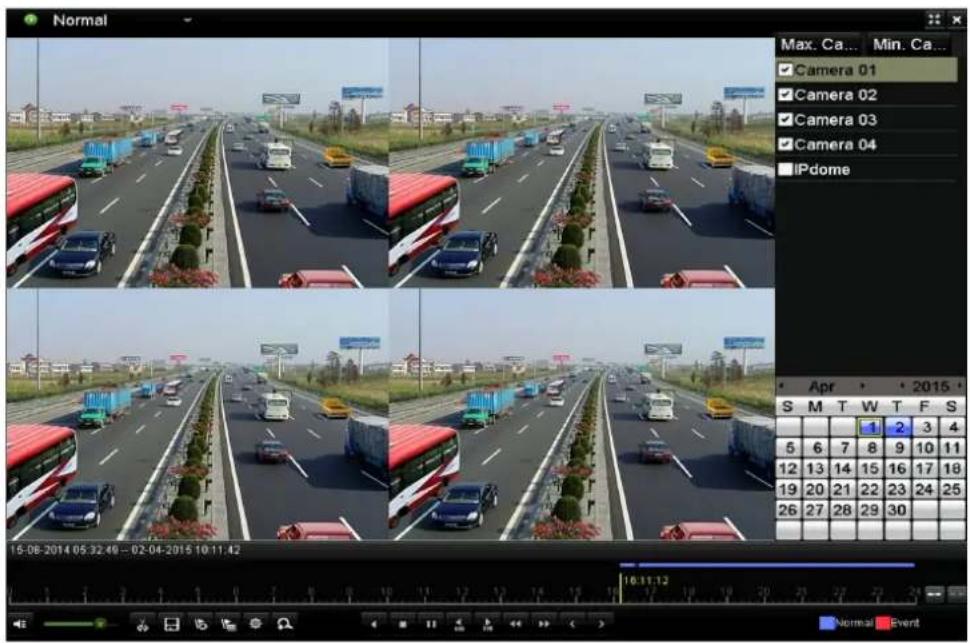

6.1 Wiedergabe von aufgezeichneten Dateien 101

6.1.1 Sofortwiedergabe....101
6.1.2 Wiedergabe nach normaler Videosuche 101

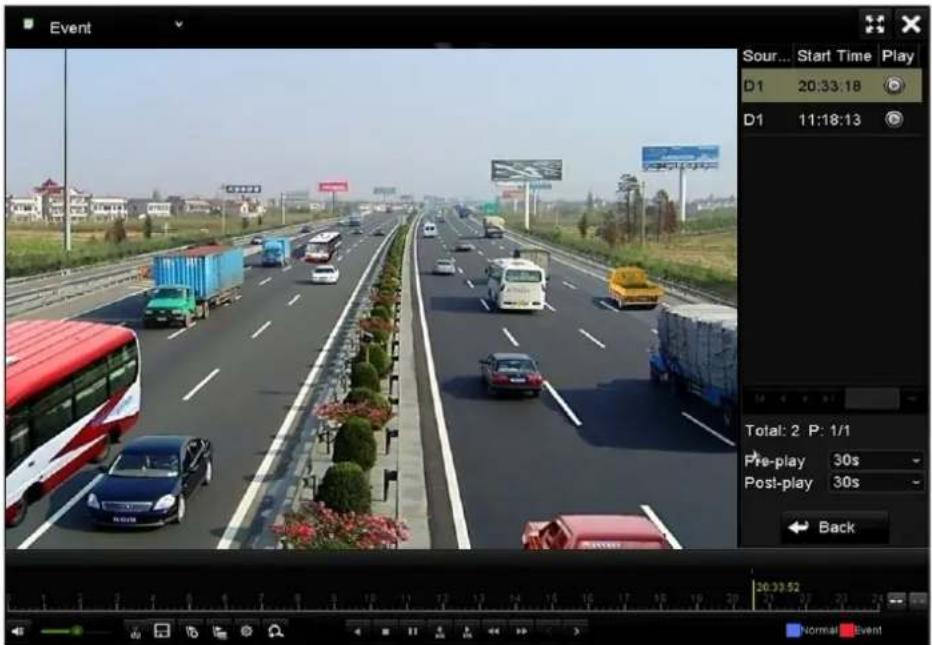

6.1.3 Wiedergabe nach Ereignissuche....104

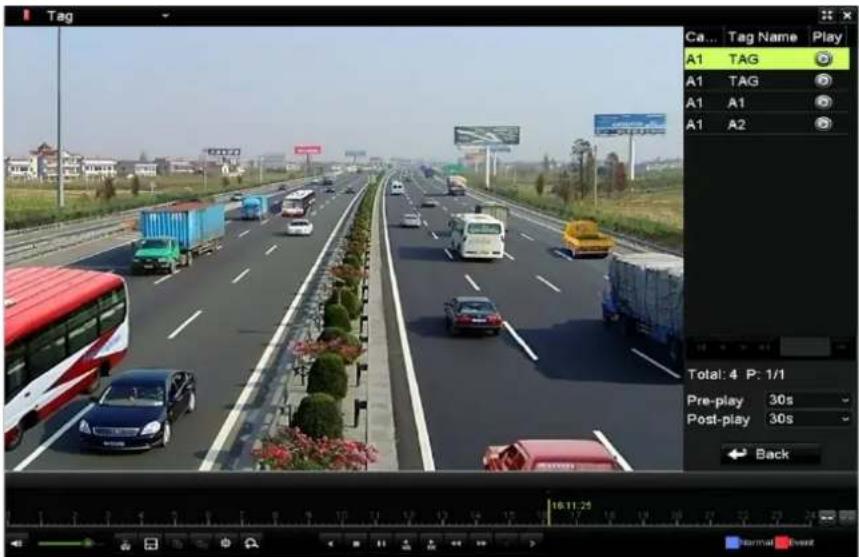

6.1.4 Wiedergabe nach Markierung....106
6.1.5 Wiedergabe nach Smart-Suche 108
6.1.6 Wiedergabe nach Systemprotokoll.... 110

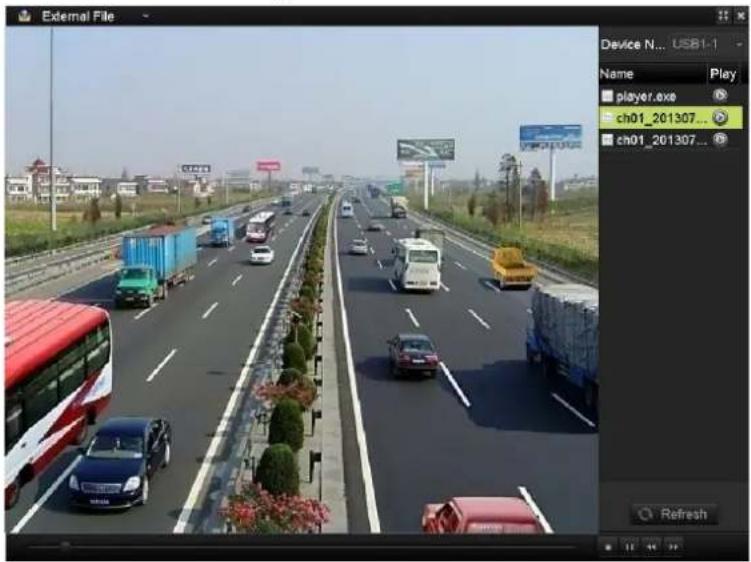

6.1.7 Wiedergabe einer externen Datei 112

6.2 Zusätzliche Wiedergabefunktionen....113

6.2.8 Einzelbildwiedergabe....113
6.2.9 Digitaler Zoom....113
6.2.10 Rückwärtswiedergabe mehrerer Kanäle.... 113

Chapter 7 Datensicherung....115

7.1 Sicherung von Aufnahmedateien....116

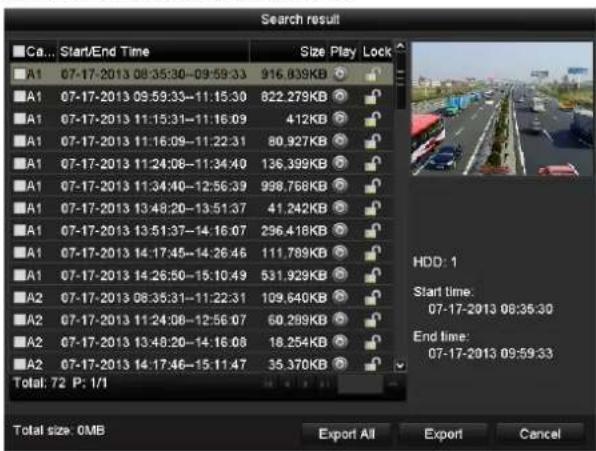

7.1.1 Sicherung nach normaler Videosuche 116
7.1.2 Sicherung nach Ereignissuche 119
7.1.3 Sicherung von Videoclips 122

7.2 Verwaltung von Backup-Geräten....125

Chapter 8 Alarmeinstellungen....128

8.1 Bewegungserkennungseinstellungen....129

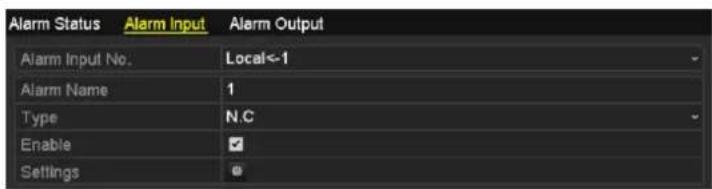

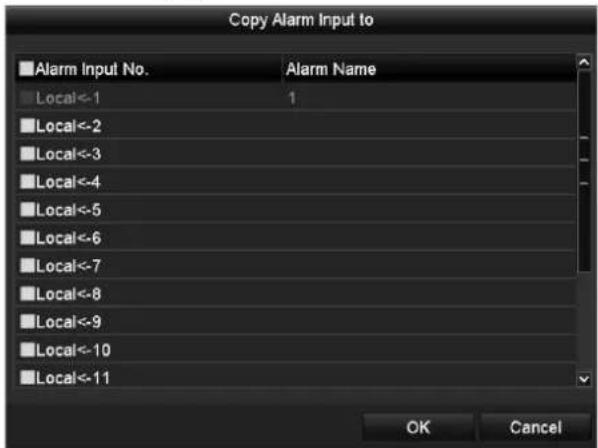

8.2 Konfigurierung von Sensoralarmen....131
8.3 Videoverlusterkennung....134
8.4 Sabotageerkennung 136
8.5 VCA-Alarmerkennung 138
8.6 Konfigurierung der ganztägigen Videoqualitätsdiagnose 142
8.7 Verwalten von Ausnahmen 144
8.8 Konfigurierung von Alarmreaktionsmaßnahmen....146
8.9 Alarmausgänge manuell aktivieren oder löschen 148

Chapter 9 Netzwerkeinstellungen....149

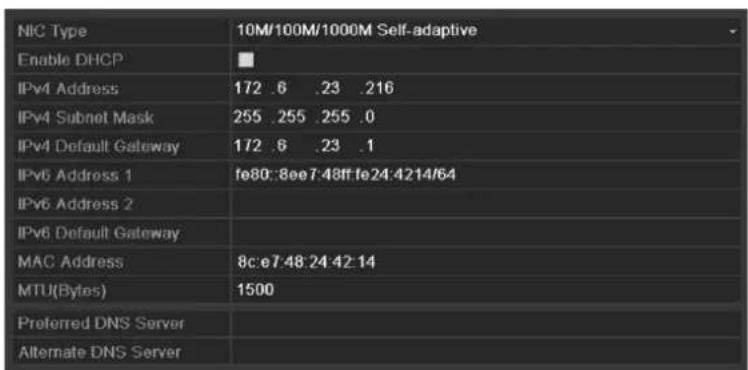

9.1 Konfigurierung der allgemeinen Parameter 150
9.2 Konfigurierung der weiterführenden Parameter 152

9.2.1 Extranet-Zugriff konfigurieren.... 152
9.2.2 Konfigurieren der PPPoE-Einstellungen....157
9.2.3 Konfigurierung der NTP Server-Einstellungen....158
9.2.4 Konfigurierung der SNMP-Einstellungen.... 158
9.2.5 Konfigurierung der NAT-Einstellungen 159
9.2.6 Konfigurierung weiterer Parameter....161

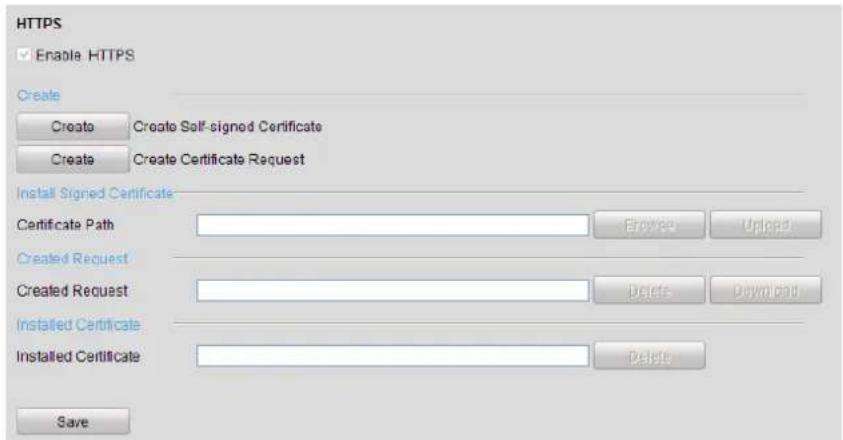

9.2.7 Konfigurierung des HTTPS-Port 162
9.2.8 Konfigurieren der E-Mail-Einstellungen 164

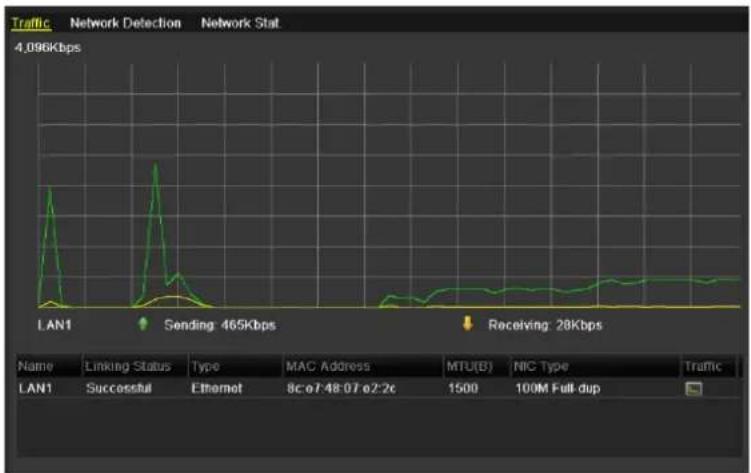

9.3 Überprüfung des Netzwerkverkehrs 165

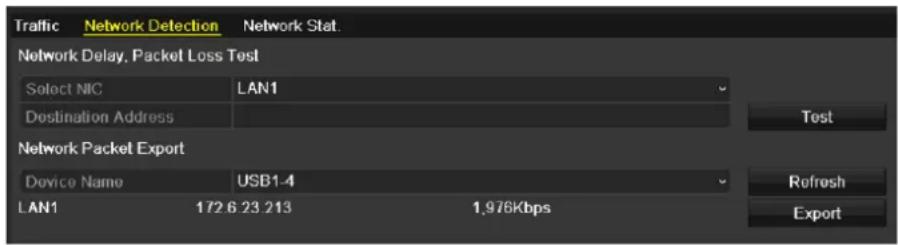

9.4 Konfigurierung der Netzwerkerkennung....166

9.4.1 Netzwerkverzögerung und Paketverlust prüfen 166
9.4.2 Netzwerkpaket exportieren....166

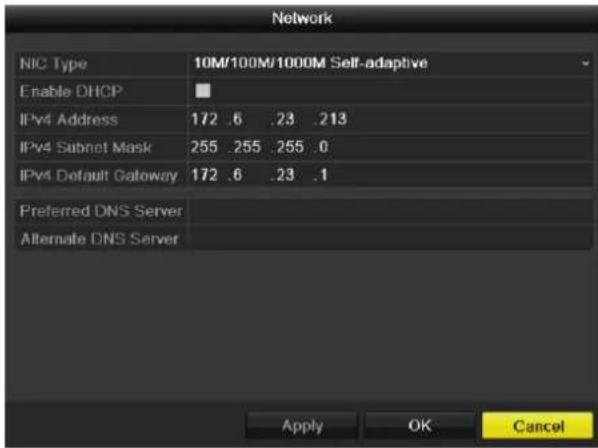

9.4.3 Überprüfen des Netzwerkstatus 168
9.4.4 Überprüfung der Netzwerkstatistik 168

Chapter 10 HDD-Verwaltung....170

10.1 HDD-Initialisierung....171
10.2 Verwaltung von Netzwerk-HDDs.... 173
10.3 Verwaltung von eSATA-Geräten 175
10.4 Verwaltung von HDD-Gruppen....176

10.4.1 HDD-Gruppen einrichten.... 176

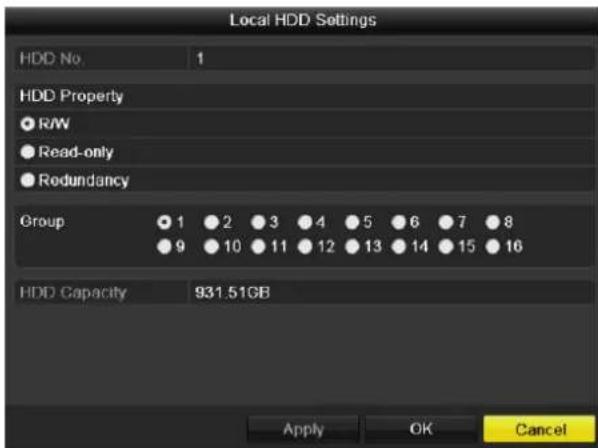

10.4.2 HDD-Eigenschaften konfigurieren 177

10.5 Konfigurierung des Quotenmodus....179

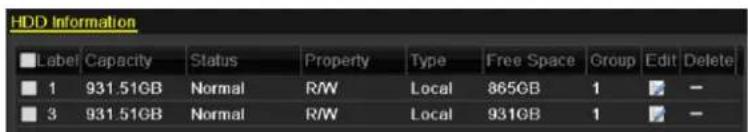

10.6 Überprüfen des HDD-Status.... 180
10.7 Überprüfung der S.M.A.R.T.-Informationen 181
10.8 Erkennung schadhafter Sektoren 182
10.9 Konfigurierung von HDD-Fehleralarmen 183

Chapter 11 Kameraeinstellungen ....184

11.1 OSD-Einstellungen konfigurieren 185
11.2 Privatzonen konfigurieren 187

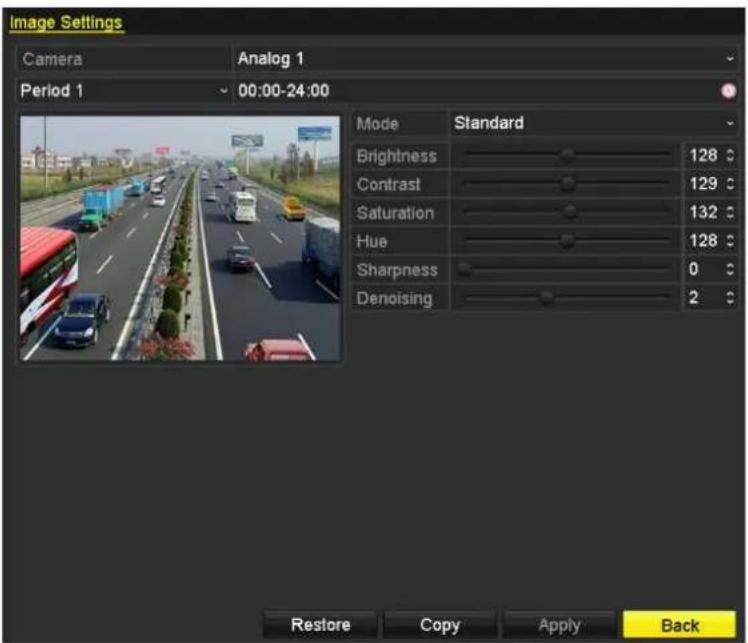

11.3 Videoparameter konfigurieren....189

Chapter 12 NVR-Verwaltung und -Instandhaltung....190

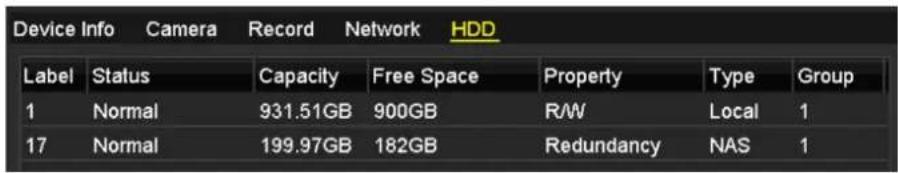

12.1 Systemformationen anzeigen....191

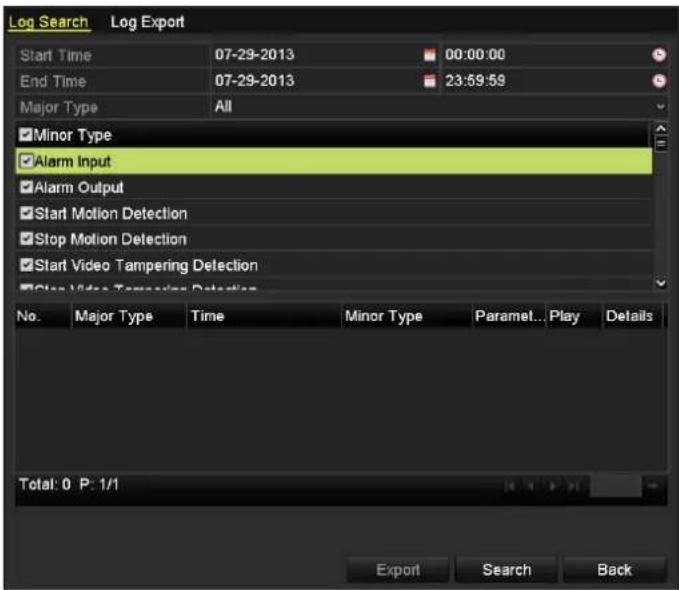

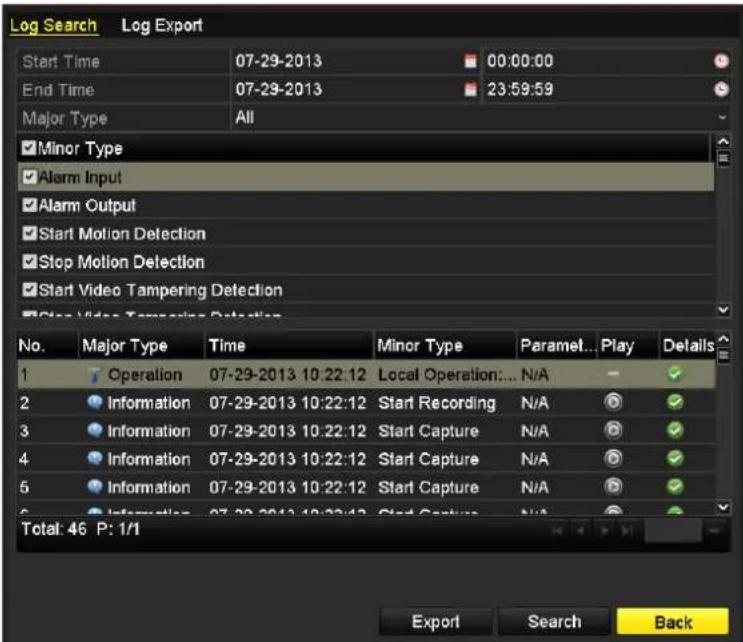

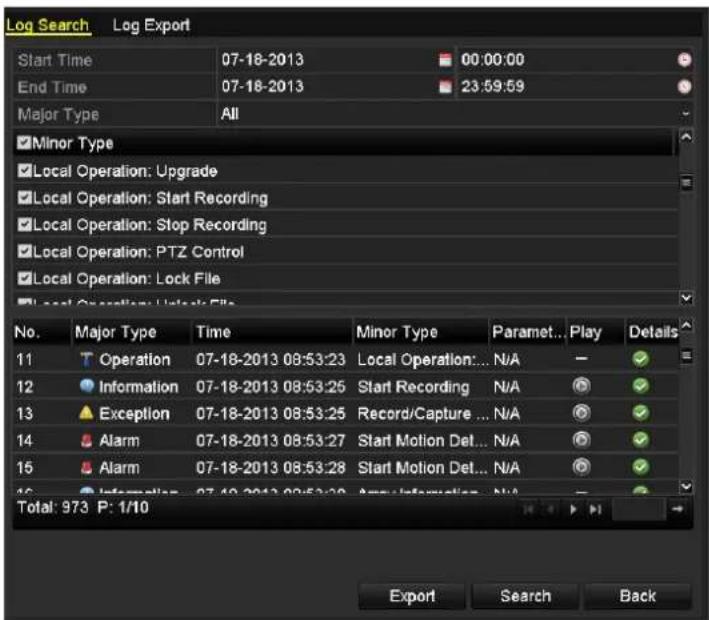

12.2 Auffinden und Exportieren von Protokolldateien....191
12.3 Importieren/Exportieren von IP-Kamerainformationen.... 194
12.4 Importieren/Exportieren von Konfigurationsdateien 195
12.5 Systemaktualisierung.... 196

12.5.1 Aktualisierung mittels lokalem Backup-Gerät....196
12.5.2 Aktualisierung mittels FTP 196

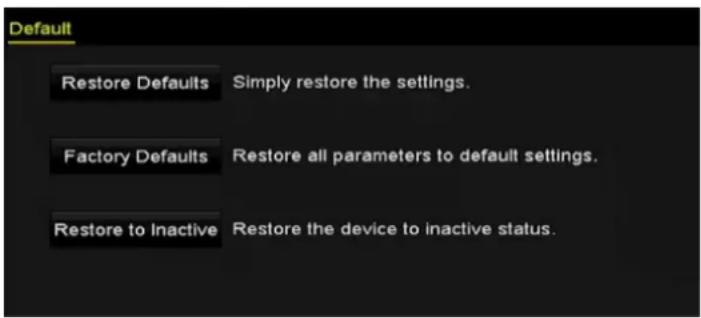

12.6 Wiederherstellen der Standardvorgaben 198

Chapter 13 Sonstige 199

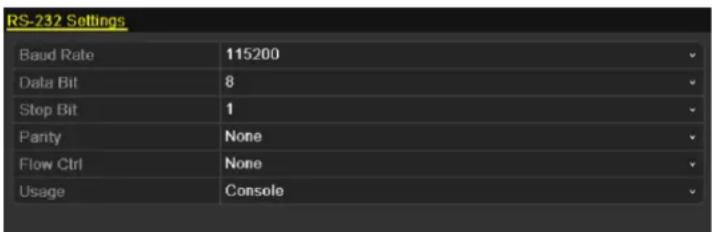

13.1 Konfigurierung des seriellen RS-232-Ports 200

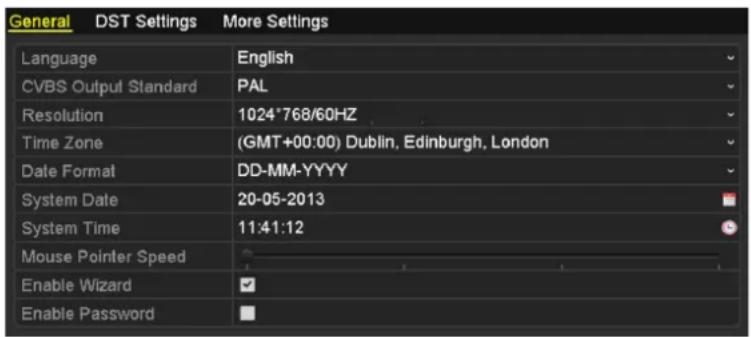

13.2 Konfigurierung der allgemeinen Parameter 201
13.3 Konfigurierung der DST-Parameter....202
13.4 Konfigurierung weiterer Parameter 203

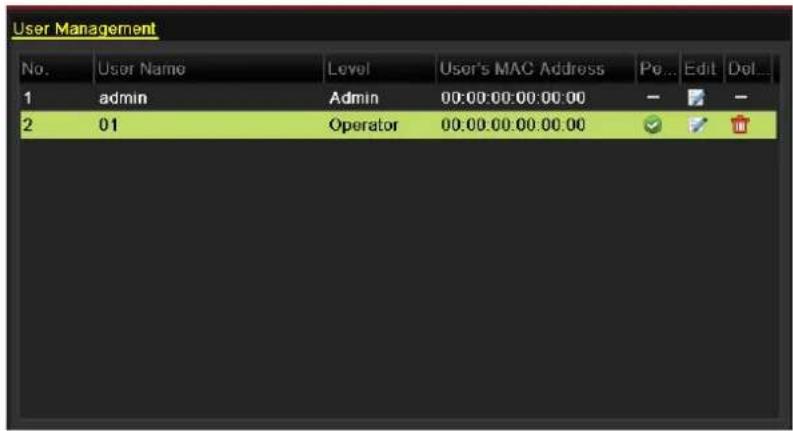

13.5 Verwalten von Benutzerkonten....205

13.5.1 Benutzer hinzufügen 205
13.5.2 Benutzer löschen....208

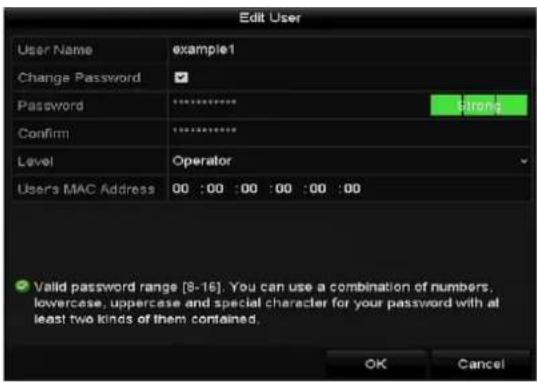

13.5.3 Benutzer bearbeiten 208

Anhang 210

Glossar 211

Problembehebung 212

Kompatible Hikvision IP-Kameras 215

Kompatible Dritthersteller-IP-Kameras 216

Chapter 1 Einfü hrung

1.1 Frontblende

1 2 3 HIKVISION

Figure 1.1 Frontblende beim DS-7100

Table 1.1 Beschreibung der Vorderseite

Nr.	Symbol	Beschreibung
1		Leuchtet rot, wenn der DVR eingeschaltet ist.
2		Leuchtet rot, wenn Daten gelesen oder geschrieben werden.
3		Blinkt blau, wenn die Netzwerkverbindung korrekt funktioniert.

HIKVISION 1 2 3 POWER SWITCH INFO

Figure 1.2 Vorderseite beim DS-7204/7208HGHI-SH

HIKVISION 1 2 3 HIKVISION 1/40

Figure 1.3 Vorderseite beim DS-7216HGHI-SH

Abbildung 1.2 und Abbildung 1.3 zeigen die Vorderseite beim DS-7200HGHI-E1/E2.

Table 1.2 Beschreibung der Vorderseite

Nr.	Bezeichnung	Funktionsbeschreibung
1	EIN/AUS	Leuchtet gelb, wenn der Netzschalter auf der Gerä terü ckseitebetä tigt wird.
	STATUS	Blinkt rot, wenn Daten gelesen oder geschrieben werden.
	Tx/Rx	Blinkt gelb, wenn die Netzwerkverbindung korrekt funktioniert.
2	IR-Empfänger	Empfänger für die IR-Fernbedienung
3	USB-Schnittstellen	Universal Serial Bus (USB)-Ports für Zusatzgeräte wie USB-Maus und USB-Laufwerk (HDD).

HIKVISION 1 2 3 4 5 HIVISION 1 2 3 4 5 6 7 8 9 0 A MINT MENU F1 F2 DC OUT RUN REC F2 PREN A Δ D

Figure 1.4 Vorderseite beim DS-7200HQHI-SH

Table 1.3 Beschreibung der Vorderseite

Nr.	Bezeichnung		Funktionsbeschreibung
1	EIN/AUS		Leuchtet gelb, wenn das System eingeschaltet ist.
	STATUS		Blinkt rot, wenn Daten gelesen oder geschrieben werden; wechselt zu gelb, wenn die SHIFT-Funktion benutzt wird.
	Tx/Rx		Blinkt gelb, wenn die Netzwerkverbindung korrekt funktioniert.
2	Kombinationstasten	SHIFT-Taste	Dient zum Wechseln zwischen Ziffern- und Buchstabeneingabe sowie Funktionen der Kombinationstasten.
		1/MENU	Eingabe der Ziffer "1". Zugriff auf das Hauptmenü .
		2/ABC/F1	Eingabe der Ziffer "2".
			Eingabe der Buchstaben "ABC".
			In einem Listenfeld werden mit der Taste F1 alle vorhandenen Elemente ausgewä hlt.
			Im PTZ-Steuerungsmodus wird beim Einzoomen des Bilds die PTZ-LED ein-/ausgeschaltet; die Taste dient zum Auszoomen.
			In der Liveansicht oder im Wiedergabemodus kann mit ihr zwischen Haupt- und Spot-Videoausgang gewechselt werden.
		3/DEF/F2	Eingabe der Ziffer "3".
			Eingabe der Buchstaben "DEF".
			Die Taste F2 dient dazu, die Registerseiten zu wechseln.
			Im PTZ-Steuerungsmodus dient sie zum Einzoomen des Bilds.
		4/GHI/ESC	Eingabe der Ziffer "4".
			Eingabe der Buchstaben "GHI".
			Wechselt zurück zum vorhergehenden Menü .
		5/JKL/EDIT	Eingabe der Ziffer "5".
			Eingabe der Buchstaben "JKL".
			Lö scht das Zeichen vor dem Cursor.
			Markiert das Kontrollkä stchen und wählt den EIN/AUS-Schalter.
			Startet/Stoppt das Beschneiden der Aufzeichnung im Wiedergabemodus.
		6/MNO/PLAY	Eingabe der Ziffer "6".
			Eingabe der Buchstaben "MNO".
			Im Wiedergabemodus wird mit ihr das Steuerungsmenü ein- und ausgeblendet.
		7/PQRS/REC	Eingabe der Ziffer "7".
			Eingabe der Buchstaben "PQRS".
			Manuelle Aufnahme – Direktzugriff auf die manuelle Aufnahmefunktion; Aufnahme manuell aktivieren/deaktivieren.
		8/TUV/PTZ	Eingabe der Ziffer "8".
			Eingabe der Buchstaben "TUV".
			Zugriff auf die PTZ-Steuerungsschnittstelle.
		9/WXYZ/PREV	Eingabe der Ziffer "9".
			Eingabe der Buchstaben "WXYZ".
			Mehrkanalanzeige in der Liveansicht
		0/A	Eingabe der Ziffer "0".
			Ändert den Eingabemodus im Textbearbeitungsfeld. (Groß-/Kleinschreibung, Alphabet, Symbole oder Ziffern.)
3	PFEILTASTEN		Die PFEILTASTEN dienen zum Navigieren zwischen verschiedenen Feldern und Menü punkten.
			Im Wiedergabemodus dienen die Tasten "Auf" und "Ab" dazu, die Geschwindigkeit der Vidcowiedergabe zu erhö hen oder zu verringern. Die Tasten "Links" und "Rechts" dienen dazu, den nä chsten oder vorhergehenden Tag mit Aufzeichnungen auszuwählen.
			Im Liveansicht-Modus kann man mit diesen Tasten die Kanä le wechseln.
			Im PTZ-Steuermodus dient sie zum Steuern der PTZ-Kamera.
	EINGABETASTE		Die EINGABETASTE dient dazu, eine in den Menü s getroffene Auswahl zu bestätigen.
			Sie kann auch benutzt werden, um Kontrollkä stchen zu markieren.
			Im Wiedergabemodus kann sie benutzt werden, um die Videowiedergabe zu starten oder anzuhalten.
			Wenn sie im Einzelwiedergabemodus gedrückt wird, geht das Video ein Einzelbild weiter.
			Im automatischen Wechselmodus dient sie zum Starten/Stoppen.
4	USB-Schnittstelle	Universal Serial Bus (USB)-Ports für Zusatzgeräte wie USB-Maus und USB-Laufwerk (HDD).
5	IR-Empfänger	Empfänger für die IR-Fernbedienung.

Figure 1.5 Vorderseite beim DS-7300HGHI-SH und DS-7300HQHI-SH

Table 1.4 Beschreibung der Vorderseite

Nr.	Bezeichnung		Funktionsbeschreibung
1	EIN/AUS		Leuchtet grü n, wenn der DVR eingeschaltet ist.
	READY		Leuchtet im Normalbetrieb grü n als Hinweis darauf, dass der DVR einwandfrei funktioniert.
	STATUS		Leuchtet grü n, wenn der DVR per IR-Fernbedienung mit der Adresse von 1-254 gesteuert wird.Leuchtet rot, wenn die SHIFT-Taste benutzt wird.Leuchtet nicht, wenn der DVR per Tastatur oder IR-Fernbedienung mit der Adresse von 1-254 gesteuert wird.Leuchtet grü n, wenn der DVR per IR-Fernbedienung (mit der Adresse von 1-254) und Tastatur gleichzeitig gesteuert und die SHIFT-Taste nicht benutzt wird.Leuchtet orange: (a) wenn der DVR per IR-Fernbedienung (mit der Adresse von 1-254) und Tastatur gleichzeitig gesteuert und auch die SHIFT-Taste benutzt wird, (b) wenn der DVR per IR-Fernbedienung (mit der Adresse von 1-254) gesteuert und die SHIFT-Taste benutzt wird.
	ALARM		Die Alarmanzeige leuchtet rot, wenn ein Sensoralarm festgestellt wird.
	HDD		Blinkt rot, wenn Daten gelesen oder geschrieben werden.
	Tx/Rx		Blinkt grü n, wenn die Netzwerkverbindung korrekt funktioniert.
2	DVD-R/W		Steckplatz für DVD-R/W
3	Kombinationstasten	SHIFT-Taste	Dient zum Wechseln zwischen Ziffern- und Buchstabeneingabe sowie Funktionen der Kombinationstasten. (Eingabe von Buchstaben und Zahlen, wenn die LED aus ist; Aktivierung von Funktionen, wenn die LED rot leuchtet.)
		1/MENU	Eingabe der Ziffer "1".Zugriff auf das Hauptmenü .
		2/ABC/F1	Eingabe der Ziffer "2".
			Eingabe der Buchstaben "ABC".
			In einem Listenfeld werden mit der Taste F1 alle vorhandenen Elemente ausgewä hlt.
			Im PTZ-Steuerungsmodus wird beim Einzoomen des Bilds
			die PTZ-LED ein-/ausgeschaltet; die Taste dient zum Auszoomen.
			In der Liveansicht oder im Wiedergabemodus kann mit ihr zwischen Haupt- und Spot-Videoausgang gewechselt werden.
		3/DEF/F2	Eingabe der Ziffer "3".
			Eingabe der Buchstaben "DEF".
			Die Taste F2 dient dazu, die Registerseiten zu wechseln.
			Im PTZ-Steuerungsmodus dient sie zum Einzoomen des Bilds.
		4/GHI/ESC	Eingabe der Ziffer "4".
			Eingabe der Buchstaben "GHI".
			Wechselt zurück zum vorhergehenden Menü .
		5/JKL/EDIT	Eingabe der Ziffer "5".
			Eingabe der Buchstaben "JKL".
			Lö scht das Zeichen vor dem Cursor.
			Markiert das Kontrollkä stchen und wählt den EIN/AUS-Schalter.
			Startet/Stoppt das Beschneiden der Aufzeichnung im Wiedergabemodus.
		6/MNO/PLAY	Eingabe der Ziffer "6".
			Eingabe der Buchstaben "MNO".
			Im Wiedergabemodus wird mit ihr das Steuerungsmenü ein- und ausgeblendet.
		7/PQRS/REC	Eingabe der Ziffer "7".
			Eingabe der Buchstaben "PQRS".
			Manuelle Aufnahme – Direktzugriff auf die manuelle Aufnahmefunktion; Aufnahme manuell aktivieren/deaktivieren.
		8/TUV/PTZ	Eingabe der Ziffer "8".
			Eingabe der Buchstaben "TUV".
			Zugriff auf die PTZ-Steuerungsschnittstelle.
		9/WXYZ/PREV	Eingabe der Ziffer "9".
			Eingabe der Buchstaben "WXYZ".
			Mchrkanalanzeige in der Liveansicht
		0/A	Eingabe der Ziffer "0".
			Ändert den Eingabemodus im Textbearbeitungsfeld. (Groß-/Kleinschreibung, Alphabet, Symbole oder Ziffern.)
4	PFEILTASTEN		Die PFEILTASTEN dienen zum Navigieren zwischen verschiedenen Feldern und Menü punkten.
			Im Wiedergabemodus dienen die Tasten "Auf" und "Ab" dazu, die Geschwindigkeit der Videowiedergabe zu erhö hen oder zu verringern. Die Tasten "Links" und "Rechts" dienen dazu, den nä chsten oder vorhergehenden Tag mit Aufzeichnungen auszuwählen.
			Im Liveansicht-Modus kann man mit diesen Tasten die Kanä le wechseln.
		Im PTZ-Steuermodus dient sie zum Steuern der PTZ-Kamera.
	EINGABETASTE	Die EINGABETASTE dient dazu, eine in den Menü s getroffene Auswahl zu bestä tigen.
		Sie kann auch benutzt werden, um Kontrollkä stchen zu markieren.
		Im Wiedergabemodus kann sie benutzt werden, um die Videowiedergabe zu starten oder anzuhalten.
		Wenn sie im Einzelwiedergabemodus gedrückt wird, geht das Video ein Einzelbild weiter.
		Im automatischen Wechselmodus dient sie zum Starten/Stoppen.
5	EIN/AUS	Ein/Aus-Schalter
6	JOG SHUTTLE-Steuerung	Dient zum Steuern der aktiven Auswahl in einem Menü . Sie bewegt die Auswahl nach oben oder unten.
		In der Liveansicht kann man damit die verschiedenen Kanä le durchgehen.
		Dient im Wiedergabemodus dazu, in Videodateien um jeweils 30 Sekunden vor- oder zurü ckzugehen.
		Im PTZ-Steuermodus dient sie zum Steuern der PTZ-Kamera.
7	USB-Schnittstelle	Universal Serial Bus (USB)-Ports für Zusatzgerä te wie USB-Maus und USB-Laufwerk (HDD).
8	IR-Empfänger	Empfänger für die IR-Fernbedienung.

HIKVISION 6 9 3 2 1 7 8 5 ALAWIC3 HAUTC0 STATUS0 HUTC2 TUNUTC3 GLAUTC3 重 ESC ● REC AUTO + PLAY ZCOMP FROODI- JEA IRIS- □ EDIT EMBUNU MIFER P1 ★ LIGHT P2 LUX MINI/RESET ZCOMP PREV FOCUS- PT2 VUS- 1 2 ADC 3 DEF 4 GND 5 JUL 6 MINO 7 PORES 8 TUV HVCC B 5 10 11 12 13 14 15 16

Figure 1. 6 Vorderseite beim DS-8100-SH

Table 1.5 Beschreibung der Vorderseite

Nr.	Bezeichnung		Funktionsbeschreibung
1	Statusanzeigen	ALARM	Leuchtet rot, wenn ein Sensoralarm festgestellt wird.
		READY	Leuchtet im Normalbetrieb blau als Hinweis darauf, dass der DVR einwandfrei funktioniert.
		STATUS	Leuchtet blau, wenn der DVR per IR-Fernbedienung gesteuert wird.Leuchtet rot, wenn er via Tastatur gesteuert wird, und orange, wenn IR-Fernbedienung und Tastatur gleichzeitig benutzt werden.Leuchtet nicht, wenn der DVR per Tastatur oder IR-Fernbedienung mit der Adresse von 1-255 gesteuert wird.
		HDD	Blinkt rot, wenn Daten gelesen oder geschrieben werden.
		Tx/Rx	Blinkt blau, wenn die Netzwerkverbindung korrekt funktioniert.
		GUARD	Leuchtet blau, wenn das Gerä t unscharfgeschaltet ist.Leuchtet nicht, wenn das Gerä t scharfgeschaltet ist.Der Scharf/Unscharf-Status kann aktiviert werden, indem man die ESC-Taste in der Liveansicht lä nger als drei Sekunden lang gedrü ckt hä lt.
2	Zifferntasten		Schaltet den entsprechenden Kanal in der Liveansicht oder im PTZ-Steuermodus.
			Dient zum Eingeben von Zahlen und Buchstaben im Bearbeitungsmodus.
			Wechselt zwischen den verschiedenen Kanä len im Wiedergabemodus.
			Die Taste leuchtet blau, wenn der entsprechende Kanal aufgezeichnet wird; sie leuchtet rot, wenn sich der Kanal im Netzwerkü bertragungsstatus befindet; sie leuchtet rosa, wenn der Kanal aufgezeichnet und ü bertragen wird.
3	Steuerungstasten	PFEILTASTEN	Die PFEILTASTEN dienen zum Navigieren zwischen verschiedenen Feldern und Menü punkten.
			Im Wiedergabemodus dienen die Tasten "Auf" und "Ab" dazu, die Geschwindigkeit der Videowiedergabe zu erhö hen oder zu verringern. Die Tasten "Links" und "Rechts" dienen dazu, denn nä chsten oder vorhergehenden Tag mit Aufzeichnungen auszuwählen.
			Im Liveansicht-Modus kann man mit diesen Tasten die Kanäle wechseln.
			Im PTZ-Steuermodus dient sie zum Steuern der PTZ-Kamera.
		EINGABETASTE	Die EINGABETASTE dient dazu, eine in den Menüs getroffene Auswahl zu bestätigen.
			Sic kann auch benutzt werden, um Kontrollkästchen zu markieren.
			Im Wiedergabemodus kann sie benutzt werden, um die Videowiedergabe zu starten oder anzuhalten.
			Wenn sie im Einzelwiedergabemodus gedrü ckt wird, geht das Video ein Einzelbild weiter.
			Im automatischen Wechselmodus dient sie zum Starten/Stoppen.
4	JOG SHUTTLE-Steuerung		Dient zum Steuern der aktiven Auswahl in einem Menü . Sie bewegt die Auswahl nach oben oder unten.
			In der Liveansicht kann man damit die verschiedenen Kanäle durchgehen.
			Im Wiedergabemodus dient der äußere Ring dazu, die Aufzeichnungsdateien zu beschleunigen oder zu verlangsamen, und der innere Ring dient dazu, um jeweils 30 Sekunden vor- oder zurü ckzuspringen.
			Im PTZ-Steuermodus dient sie zum Steuern der PTZ-Kamera.
5	EIN/AUS		Ein/Aus-Schalter
6	USB-Schnittstellen		Universal Serial Bus (USB)-Ports für Zusatzgerä te wie USB-Maus und USB-Laufwerk (HDD).
7	Kombinatio	ESC	Wechselt zurü ck zum vorhergehenden Menü.
			DVR im Liveansichtmodus scharf/unscharfschalten.
	nstasten	REC/SHOT	Ruft das Konfigurierungsmenü für manuelle Aufzeichnungen auf.
			In PTZ-Steuerungseinstellungen kann über die Taste REC in Verbindung mit einer Zifferntaste ein PTZ-Preset abgerufen werden.
			Sie dient auch dazu, die Audiofunktion im Wiedergabemodus ein- und auszuschalten.
		PLAY/AUTO	Ruft das Wiedergabemenü auf.
			Auto-Scan-Funktion im PTZ-Steuermodus.
		ZOOM+	Zoom die Kamera in den PTZ-Steuergungseinstellungen ein.
		A/FOCUS+	Stellt den Fokus im PTZ-Steuermusmenü ein.
			Ferner kann man hiermit zwischen Eingabemethoden (Groß- und Kleinschreibung, Symbolen und Ziffern) wechseln.
		EDIT/IRIS+	Dient zum Bearbeiten von Textfeldern. Während der Textbearbeitung dient sie zudem als Rückschrittaste, um ein Zeichen vor dem Cursor zu lö schen.
			Bei Auswahloptionen kann man mit dieser Taste Kontrollkä stchen markieren.
			Im PTZ-Steuermodus wird mit dieser Taste die Blende der Kamera geöffnet.
			Im Wiedergabemodus kann sie benutzt werden, um Videoclips zur Sicherung zu erstellen.
			Öffnet/Schließt den Ordner für das USB-Gerät und die eSATA HDD.
		MAIN/SPOT/ZOOM-	Umschaltung zwischen Haupt- und Spot-Ausgang.
			Dient im PTZ-Steuermodus zum Auszoomen der Kamera.
		F1/LIGHT	Wählt in einem Listenfeld alle vorhandenen Elemente aus.
			Im PTZ-Steuermodus wird damit das PTZ-Licht ein- oder ausgeschaltet (sofern anwendbar).
			Dient im Wiedergabemodus zum Umschalten zwischen Normal- und Rückwärtswiedergabe.
		F2/AUX	Wechselt durch Registerseiten.
			Dient im Synchron-Wiedergabemodus zum Wechseln zwischen den Kanä len.
		MENU/WIPER	Mit dieser Taste kommen Sie zurück zum Hauptmenü (nach erfolgreicher Anmeldung).
			Indem man sie 5 Sekunden lang gedrückt hä lt, wird das akustische Tastensignal deaktiviert.
			Im PTZ-Steuermodus wird mit dieser Taste der Wischer (sofern zutreffend) gestartet.
			Im Wiedergabemodus wird mit ihr das Steuerungsmenü ein- und ausgeblendet.
		PREV/FOCUS-	Wechselt zwischen Einzel- und Mehrfachbildschirmmodus.
			Im PTZ-Steuermodus dient sie dazu, in Verbindung mit der Taste A/FOKUS+ die Bildschä rfe einzustellen.
		PTZ/IRIS-	Aktiviert den PTZ-Steuermusmodus.
			Im PTZ-Steuermodus dient sie dazu, die Blende der PTZ-Kamera zu schließlich en.
8	IR-Empfänger		Empfänger für die IR-Fernbedienung.
9	DVD-R/W		Stockplatz für DVD-R/W

HIKVISION 1 2 3 4 5 6 7 8 9 10 2 3 4 5 6 7 8 9 10 HIKVISION

Figure 1.7 Vorderseite beim DS-9000HQHI-SH

Table 1.6 Beschreibung der Bedientasten

Nr.	Bezeichnung	Funktionsbeschreibung
1	ALARM	Die Alarmanzeige leuchtet rot, wenn ein Sensoralarm festgestellt wird.
	READY	Die Bereitschaftsanzeige leuchtet im Normalbetrieb blau als Hinweis darauf, dass das Gerä t einwandfrei funktioniert.
	STATUS	Die Statusanzeige leuchtet blau, wenn das Gerä t per IR-Fernbedienung gesteuert wird (falls die Gerä te-ID 255 lautet, ist die Anzeige bei Steuerung per IR-Fernbedienung aus).
		Sie leuchtet rot, wenn er via Tastatur gesteuert wird, und violett, wenn IR-Fernbedienung und Tastatur gleichzeitig benutzt werden.
	HDD	Die Festplattenanzeige blinkt rot, wenn Daten gelesen oder geschrieben werden.
	MODEM	Reserviert für zukü nftige Nutzungszwecke
	TX/RX	Die Sende/Empfangs-Anzeige blinkt blau, wenn die Netzwerkverbindung korrekt funktioniert.
	GUARD	Die Guard-Anzeige leuchtet blau, wenn das Gerä t scharfgeschaltet ist. In diesem Fall wird beim Auftreten eines Ereignisses Alarm ausgelö st.
		Die Anzeige erlischt, wenn das Gerä t unscharfgeschaltet ist. Der Scharf/Unscharf-Status kann aktiviert werden, indem man die ESC-Taste in der Liveansicht länger als drei Sekunden lang gedrü ckt hä lt.
2	IR-Empfänger	Empfänger für die IR-Fernbedienung
3	Frontblendenschloss	Die Frontblende lä sst sich per Schlüssel verriegeln und entriegeln.
4	DVD-R/W	Steckplatz für DVD-R/W
5	Zifferntasten	Schaltet den entsprechenden Kanal in der Liveansicht oder im PTZ-Steuermodus.
		Dient zum Eingeben von Zahlen und Buchstaben im Bearbeitungsmodus.
		Wechselt zwischen den verschiedenen Kanä len im Wiedergabemodus.
		Die Taste leuchtet blau, wenn der entsprechende Kanal aufgezeichnet wird; sie leuchtet rot, wenn sich der Kanal im Netzwerkü bertragungsstatus befindet; sie leuchtet rosa, wenn der Kanal aufgezeichnet und ü bertragen wird.
6	USB-Schnittstellen	Universal Serial Bus (USB)-Ports für Zusatzgerä te wie USB-Maus und USB-Laufwerk (HDD).
7	ESC	Wechselt zurück zum vorhergehenden Menü
		Drücken, um das Gerä t im Liveansicht-Modus zu
		aktivieren/deaktivieren.
	REC/SHOT	Ruft das Konfigurierungsmenü für manuelle Aufzeichnungen auf.
		In PTZ-Steuerungseinstellungen kann über die Taste REC in Verbindung mit einer Zifferntaste ein PTZ-Preset abgerufen werden.
		Sie dient auch dazu, die Audiofunktion im Wiedergabemodus ein- und auszuschalten.
	PLAY/AUTO	Dient dazu, den Wiedergabemodus zu aktivieren.
		Aktiviert ferner die Auto Scan-Funktion im PTZ-Steuerungsmenü .
	ZOOM+	Zoom die Kamera in den PTZ-Steuerungseinstellungen ein.
	A/FOCUS+	Stellt den Fokus im PTZ-Steuerungsmenü ein.
		Ferner kann man hiermit zwischen Eingabemethoden (Groß - und Kleinschreibung, Symbolen und Ziffern) wechseln.
	EDIT/IRIS+	Dient zum Bearbeiten von Textfeldern. Währrend der Textbearbeitung dient sie zudem als Rückschritt taste, um ein Zeichen vor dem Cursor zu lö schen.
		Bei Auswahloptionen kann man mit dieser Taste Kontrollkä stchen markieren.
		Im PTZ-Steuermodus wird mit dieser Taste die Blende der Kamera geöffnet.
		Im Wiedergabemodus kann sie benutzt werden, um Videoclips zur Sicherung zu erstellen.
		Öffnet/Schließt den Ordner für das USB-Gerät und die eSATA HDD.
	MAIN/SPOT/ZOOM-	Umschaltung zwischen Haupt- und Spot-Ausgang.
		Dient im PTZ-Steuermodus zum Auszoomen der Kamera.
	F1/LIGHT	Wählt in einem Listenfeld alle vorhandenen Elemente aus.
		Im PTZ-Steuermodus wird damit das PTZ-Licht ein- oder ausgeschaltet (sofern anwendbar).
		Dient im Wiedergabemodus zum Umschalten zwischen Normal- und Rückwärtswiedergabe.
	F2/AUX	Wechselt durch Registerseiten.
		Dient im Synchron-Wiedergabemodus zum Wechseln zwischen den Kanä len.
	MENU/WIPER	Mit dieser Taste kommen Sie zurück zum Hauptmenü (nach erfolgreicher Anmeldung).
		Indem man sie 5 Sekunden lang gedrückt hä lt, wird das akustische Tastensignal deaktiviert.
		Im PTZ-Steuermodus wird mit dieser Taste der Wischer (sofern zutreffend) gestartet.
		Im Wiedergabemodus wird mit ihr das Steuerungsmenü ein- und ausgeblendet.
	PREV/FOCUS-	Wechselt zwischen Einzel- und Mehrfachbildschirmmodus.
		Im PTZ-Steuermodus dient sie dazu, in Verbindung mit der Taste A/FOKUS+ die Bildschä rfc einzustellen.
	PTZ/IRIS-	Aktiviert den PTZ-Steuermodus.
		Im PTZ-Steuermodus dient sie dazu, die Blende der PTZ-Kamera zu schließlich.
8	PFEILTASTEN	Die PFEILTASTEN dienen zum Navigieren zwischen verschiedenen Feldern und Mcni punkten.Im Wiedergabemodus dienen die Tasten "Auf" und "Ab" dazu, die Geschwindigkeit der Videowiedergabe zu erhö hen oder zu verringern. Die Tasten "Links" und "Rechts" dienen dazu, den nä chsten oder vorhergehenden Tag mit Aufzeichnungen auszuwä hlen.
		Im Liveansicht-Modus kann man mit diesen Tasten die Kanä le wechseln.
		Im PTZ-Steuermodus dient sie zum Steuern der PTZ-Kamera.
	EINGABETASTE	Die EINGABETASTE dient dazu, eine in den Menü s getroffene Auswahl zu bestä tigen.
		Sie kann auch benutzt werden, um Kontrollkästchen zu markieren.
		Im Wiedergabemodus kann sie benutzt werden, um die Videowiedergabe zu starten oder anzuhalten.
		Wenn sie im Einzelwiedergabemodus gedrü ckt wird, geht das Video ein Einzelbild weiter.
		Im automatischen Wechselmodus dient sie zum Starten/Stoppen.
9	JOG SHUTTLE-Steuerung	Dient zum Steuern der aktiven Auswahl in einem Menü . Sie bewegt die Auswahl nach oben oder unten.
		In der Liveansicht kann man damit die verschiedenen Kanä le durchgehen.
		Im Wiedergabemodus: der Ring dient dazu, in Videodateien 30 Sekunden vor- oder zurü ckzuspringen.
		Im PTZ-Steuermodus dient sie zum Steuern der PTZ-Kamera.
10	NETZ EIN/AUS	Ein/Aus-Schalter

1.2 Steuerung per IR-Fernbedienung

Der DVR kann auch mit Hilfe der mitgelieferten Fernbedienung (siehe Figure 1. 8) gesteuert werden.

Vor der Inbetriebnahme müssen Batterien (2× AAA) cingesetzt werden.

1 2 3 4 5 6 7 8 9 10 ABC JKL TUV MENU REC PLAY REV PTZ ABC JKL TUV WXYZ ESC MNO DEF DEV

Figure 1.8 Fernbedienung

Die Tasten entsprechen in ihrer Funktionsweise weitgehend denen auf der Gerä tevorderseite. Siehe Table 1. 7:

Table 1.7 Beschreibung der IR-Fernbedienungstasten

Nr.	Bezeichnung	Beschreibung
1	EIN/AUS	Schaltet das Gerät ein/aus.
		Taste 3 Sekunden lang gedrückt halten, um das Gerät ein- bzw. auszuschalten.
2	Taste MENU	Mit dieser Taste kommen Sie (nach erfolgreicher Anmeldung) zurü ck zum Hauptmenü .
		Indem man sie 5 Sekunden lang gedrückt hä lt, wird das akustische Tastensignal deaktiviert.
		Im PTZ-Steuermodus wird mit dieser Taste der Wischer (sofern zutreffend) gestartet.
		Im Wiedergabemodus wird mit ihr das Steuerungsmenü ein- und ausgeblendet.
3	Taste REC	Ruft das Konfigurierungsmenü für manuelle Aufzeichnungen auf.
		In PTZ-Steuerungseinstellungen kann ü ber die Taste REC in Verbindung mit einer Zifferntaste ein PTZ-Preset abgerufen werden.
		Sie dient auch dazu, die Audiofunktion im Wiedergabemodus ein- und auszuschalten.
4	PFEILTASTEN	Dienen zum Navigieren zwischen verschiedenen Feldern und Menü elementen.
		Im Wiedergabemodus dienen die Tasten "Auf" und "Ab" dazu, die Geschwindigkeit der Videowiedergabe zu erhö hen oder zu verringern. Die Tasten "Links" und "Rechts" dienen dazu, den nä chsten oder vorhergehenden Tag mit Aufzeichnungen auszuwä hlen.
		Im Liveansicht-Modus kann man mit diesen Tasten die Kanä le wechseln.
		Im PTZ-Steuermodus dient sie zum Steuern der PTZ-Kamera.
	EINGABETASTE	Bestätigt die Auswahl in einem der Menü modi.
		Sie kann auch benutzt werden, um Kontrollkästchen zu markieren.
		Im Wiedergabemodus kann sie benutzt werden, um die Vidcowiedergabe zu starten oder anzuhalten.
		Wenn sie im Einzelwiedergabemodus gedrückt wird, geht das Video ein Einzelbild weiter.
5	Taste PTZ	Im automatischen Wechselmodus dient sie zum Starten/Stoppen.
6	Taste DEV	Aktiviert/Deaktiviert die Fernbedienung.
7	Zifferntasten	Schaltet den entsprechenden Kanal in der Liveansicht oder im PTZ-Steuermodus.
		Dient zum Eingeben von Zahlen und Buchstaben im Bearbeitungsmodus.
		Wechselt zwischen den verschiedenen Kanä len im Wiedergabemodus.
8	Taste ESC	Wechselt zurück zum vorhergehenden Menü
		Drücken, um das Gerä t im Liveansicht-Modus zu aktivieren/deaktivieren.
9	Taste PLAY	Dient dazu, den Ganztag-Wiedergabemodus zu aktivieren.
		Aktiviert ferner die Auto Scan-Funktion im PTZ-Steuerungsmenü .
10	Taste PREV	Wechselt zwischen Einzel- und Mehrfachbildschirmmodus.
		Im PTZ-Steuermodus dient sie dazu, in Verbindung mit der Taste A/FOKUS+ die Bildschä rfe einzustellen.

Stö rungsbeseitigung bei der Fernbedienung:

Achten Sie darauf, dass die Batterien korrekt in die Fernbedienung eingesetzt wurden. Richten Sie die

Fernbedienung auf den IR-Empfänger an der Gerä tevorderseite.

Sollte nach dem Betätigen einer Taste auf der Fernbedienung keine Reaktion erfolgen, verfahren Sie wie nachstehend beschrieben, um eine eventuelle Stö rung zu beheben.

Schritte:

1. Navigieren Sie mit Hilfe der Bedientasten oder der Maus wie folgt: "Menü > Einstellungen > Allgemein

Weitere Einstellungen".

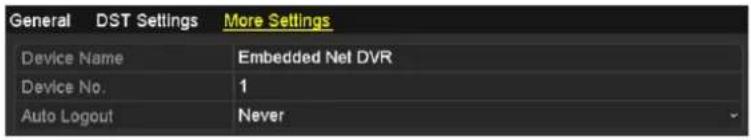

1. Überprüfen und merken Sie sich die DVR-Nummer. Standardmäßig lautet die DVR-Nr. "255". Diese Gerä te-ID gilt für alle IR-Fernbedienungen.
2. Betätigen Sie die Taste "DEV" auf der Fernbedienung.
3. Geben Sie die Gerä te-ID aus Schritt 2 ein.
4. Betätigen Sie die Taste "ENTER" auf der Fernbedienung.

Wenn die Status-LED auf der Gerä tevorderseite blau leuchtet, funktioniert die Fernbedienung einwandfrei. Falls die Status-LED nicht blau leuchtet und die Fernbedienung weiterhin nicht reagiert, ü berprüfen Sie Folgendes:

1. Die Batterien sind richtig (unter Beachtung der korrekten Polarität) eingesetzt.
2. Die Batterien sind neu und unbenutzt.
3. Der IR-Empfänger ist nicht verdeckt.

Sollte die Fernbedienung dennoch nicht einwandfrei funktionieren, tauschen Sie sie aus und probieren es erneut oder wenden sich an den Gerä telieferanten.

1.3 Bedienung per USB-Maus

Dieser DVR kann auch mit einer handelsü blichen 3-Tasten-USB-Maus (Links/Rechts/Scroll-Rad) bedient werden. So benutzen Sie die USB-Maus:

Schritte:

1. Schließen Sie die Maus am USB-Port auf der Gerätevorderseite an.
2. Die Maus sollte automatisch erkannt werden. Falls, wie in seltenen Fällen möglich, die Maus nicht erkannt wird, sind die beiden Gerä te unter Umständen nicht miteinander kompatibel. Informieren Sie sich dann bitte anhand der Herstellerliste für empfohlene Gerä te.

Bedienung per Maus:

Table 1.8 Beschreibung der Maussteuerung

Bezeichnung	Aktion	Beschreibung
Linksklick	Einfachklick	Liveansicht: Kanalwahl und Anzeige des Schnelleinstellmenü sMenü : Auswahl und Eingabe
	Doppelklick	Liveansicht: Wechsel zwischen Einzel- und Mehrfachbildschirm
	Klicken und Ziehen	PTZ-Steuerung: RadfunktionPrivatzone und Bewegungserkennung: Zielbereich wählenDigitaler Zoom: Ziehen und Zielbereich wählenLiveansicht: Kanal/Zeitachse ziehen
Rechtsklick	Einfachklick	Liveansicht: Menü anzeigenMenü : Aktuelles Menü verlassen und zum nä chst hö heren wechseln
Scroll-Rad	Bildlauf nach oben	Liveansicht: Vorhergehender BildschirmMenü : Vorhergehendes Element
	Bildlauf nach unten	Liveansicht: Nä chster BildschirmMenü : Nä chstes Element

1.4 Eingabemethode

Beschreibung der Tasten auf der virtuellen Tastatur:

Table 1.9 Beschreibung der Tastatursymbole

Symbol	Beschreibung	Symbol	Beschreibung
	Ziffer		Buchstabe
	Groß-/Kleinbuchstaben		Rückschritt
	Tastaturumschaltung		Leerzeichen
	Cursorpositionierung		Beenden
	Symbole		Reserviert

1.5 Rückseite

Die Gerä terü ckseite variiert je nach Modell. Informieren Sie sich bitte am jeweiligen Produkt. Die nachstehenden Abbildungen dienen lediglich zur Veranschaulichung.

1 2 3 4 5 6 7 8 AUDIO IN AUDIO OUT LAX & USB HDMI VGA HDMI HDMI

Figure 1.10 DS-7100

Table 1. 10 Beschreibung der Rückseite

Nr.	Element	Beschreibung
1	VIDEO IN	BNC-Anschluss zur analogen Videoeingabe
2	HDMI	HDMI-Videoausgang
3	VGA	DB15-Anschluss zur VGA-Ausgabe. Anzeige von lokaler Videoausgabe und Menü
4	AUDIO OUT	RCA-Anschluss
5	AUDIO IN	RCA-Anschluss
6	Netzwerkschnittstelle	Netzwerkanschluss
7	USB-Port	Universeller serieller Bus-Port für zusätzliche Geräte
8	GND	Masse
9	Stromversorgung	12-V-Gleichstromversorgung

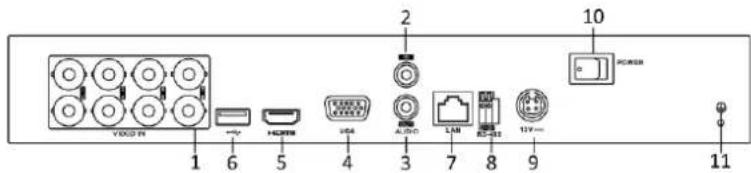

1 2 3 4 5 6 7 8 9 10 11 VCCS R HDMI LAM LED LED POWER

Figure 1.11 DS-7200HGHI

1 6 5 4 3 7 8 9 10 11 12 VIDEO IN AUDIO AUDIO OUT LED LED LED Litter LED Fiber LED Cable

Figure 1. 12 DS-7200HQHI

Table 1. 11 Beschreibung der Rückseite

Nr.	Element	Beschreibung
1	VIDEO IN	BNC-Anschluss zur analogen Videoeingabe
2	AUDIO IN	RCA-Anschluss
3	AUDIO OUT	RCA-Anschluss
4	VGA	DB15-Anschluss zur VGA-Ausgabe. Anzeige von lokaler Videoausgabeund Menü .
5	HDMI	HDMI-Videoausgang
6	USB-Port	Universeller serieller Bus-Port für zusätzliche Geräte
7	Netzwerkschnittstelle	Netzwerkanschluss
8	RS-485-Schnittstelle	Anschluss für RS-485-Geräte
9	Stromversorgung	12-V-Gleichstromversorgung
10	Ein/Aus-Schalter	Dient zum Ein- und Ausschalten des Geräts
11	GND	Masse
12	Alarm Ein/Aus (nur DS-7200HQHI-SH)	Anschlüsse für Alarmeingangs- und -ausgangssignale

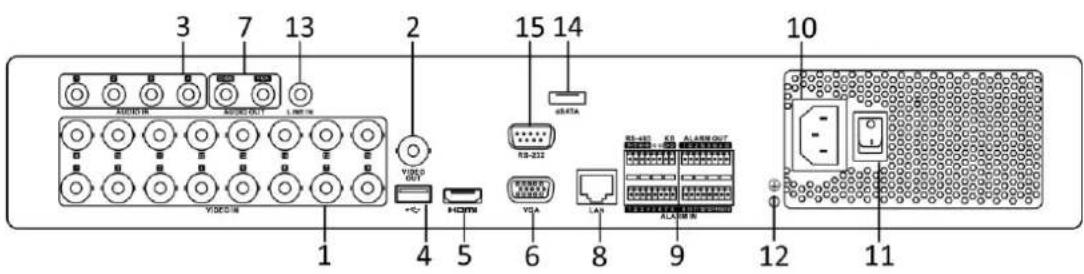

3 7 13 2 15 14 10 11 VCCDC VCCDC VCCDC VCCDC VCCDC VCCDC VCCDC VCCDC VCCDC VCCDC VCCDC VCCDC VCCDC VCCDC VCCDC VCCDC VCCDC VCCDC VCCDC VCCDC VCCDC VCCDC VCCDC VCCDC VCCDC VCCD-232 VCA LAN ALARM OUT ALARM OUT ALARM OUT

Figure 1. 13 DS-7316HQHI-SH und DS-7316HGHI-SH

3 13 7 9 15 6 14 10 11 AUDIO IN LINE IN AUDIO OUT VIDEO OUT RS-232 VGA VISA 1 5 8 4 12

Figure 1.14 DS-7332HGHI-SH

3 7 13 15 14 10 AUDIO IN AUDIO OUT LAIN IN +DATA I/O IN VGA LAN2 RS-252 LAN1 RS-485 RS-252 ALARM OUT ALARM IN 1 4 2 5 6 8 9 12 11

Figure 1. 15 DS-8116HGHI-SH

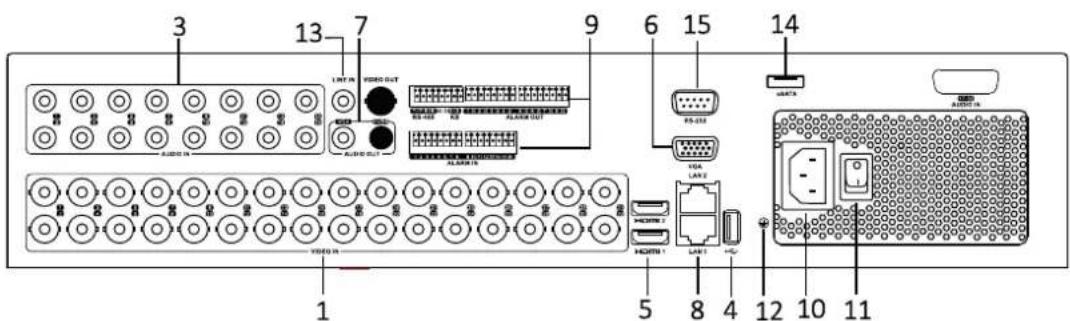

3 13 7 9 6 15 14 1 5 8 4 12 10 11

Figure 1.16 DS-8132HGHI-SH

3 7 13 15 14 10 AUDIO AUDIO OUT LINE IN VISO IN VISO OUT VISA VGA LAN7 LAN8 LAN9 LAN10 LAN11 1 4 2 5 6 8 9 12 11

Figure 1.17 DS-8100/9000HQHI-SH

Table 1. 12 Beschreibung der Rückseite

Nr.	Element	Beschreibung
1	VIDEO IN	BNC-Anschluss zur analogen Vidcoeingabe
2	VIDEO OUT	BNC-Anschluss zur Videoausgabe.[IMAGE]Die Modelle DS-7324/7332HGHI-SH und DS-8124/8132HGHI-SH haben keinen CVBS-Ausgang.
3	AUDIO IN	RCA-Anschluss
4	USB-Port	Universeller serieller Bus-Port für zusätzliche Geräte
5	HDMI	HDMI-VideoausgangDer DS-8124/8132HGHI-SH hat eine HDMI1- und eine HDMI2-Schnittstelle.
6	VGA	DB15-Anschluss zur VGA-Ausgabe. Anzeige von lokaler Videoausgabe und Menü .
7	AUDIO OUT	RCA-Anschluss
8	Netzwerkschnittstelle	Netzwerkanschluss
9	RS-485-Schnittstelle	Anschluss für RS-485-Geräte. Die Anschlussstifte "T+" und "T-" werden mit "R+" bzw. "R-" am PTZ-Empfänger verbunden.
		Die Anschlussstifte "D+" und "D-" werden mit "Ta" bzw. "Tb" am Controller verbunden. Bei der Gerä tekaskadierung werden "D+" und "D-" des ersten DVR mit "D+" bzw. "D-" des folgenden DVR verbunden.
		Anschluss für den Alarmeingang.
		Anschluss für den Alarmausgang.
10	Stromversorgung	Anschluss für 100-240 V Wechselspannung
11	Ein/Aus-Schalter	Dient zum Ein- und Ausschalten des Geräts
12	GND	Masse
13	LINE IN	BNC-Anschluss zur Audioeingabe.
14	eSATA	Anschluss für externe SATA HDD, CD/DVD-RW
15	RS-232-Schnittstelle	Anschluss für RS-232-Gerä te

Chapter 2 Erste Schritte

2.1 Ein- und Ausschalten des DVR

Zweck:

Für eine maximale Gerätelebensdauer ist die Beachtung der korrekten Ein- und Ausschaltverfahren ganz wesentlich.

Bevor Sie anfangen:

Überprüfen Sie, ob des Spannung der Zusatznetzteils den Anforderungen des Geräts entspricht und die Erdung korrekt vorgenommen wurde.

DVR einschalten

Schritte:

1. Kontrollieren Sie, ob das Netzteil an einer Steckdose angeschlossen ist. Es wird DRINGEND empfohlen, in Verbindung mit dem Gerä t eine unterbrechungsfreie Stromversorgung (USV) zu benutzen.
2. Betätigen Sie den Ein/Aus-Schalter auf der Geräterückseite. Die Kontroll-LED leuchtet nun als Hinweis darauf, dass das Gerät hochgefahren wird.
3. Nach dem Hochfahren leuchtet die Kontroll-LED durchgehend.

DVR ausschalten

Schritte:

Es gibt zwei Mö glichkeiten, den DVR auszuschalten. So schalten Sie das Gerä t aus:

• OPTION 1: Standardabschaltung

1. Rufen Sie das Menü "Herunterfahren" auf.
   Menü > Herunterfahren

Figure 2.1 Menü "Herunterfahren"

1. Klicken Sie auf Herunterfahren.
2. Klicken Sie auf Ja.
3. Schalten Sie bei entsprechender Aufforderung das Gerät mit dem Ein/Aus-Schalter auf der Rückseite aus (nur DS-7200 und DS-7100).

Figure 2.2 Abschaltaufforderung

• OPTION 2: Über die Gerätevorderseite (Modell DS-7300 und DS-8100)

1. Drücken und halten Sie die EIN/AUS-Taste auf der Gerätevorderseite drei Sekunden lang.

2. Geben Sie zur Authentifizierung den Administratornamen und das Kennwort im Dialogfeld ein.

3. Klicken Sie auf Ja.

• Drücken Sie die EIN/AUS-Taste nicht erneut, solange der Abschaltvorgang läuft.
• Nach dem Abschalten bleibt das Gerät im Standby-Modus, und die EIN/AUS-Taste leuchtet rot. Um das Gerät wieder einzuschalten, drücken Sie die EIN/AUS-Taste auf der Fernbedienung.

DVR neu starten

Im Menü "Herunterfahren" (Figure 2. 1) können Sie den DVR auch neu starten.

Schritte:

1. Rufen Sie das Menü Herunterfahren auf, indem Sie auf "Menü > Herunterfahren" klicken.
2. Klicken Sie auf Abmelden, um den DVR zu sperren, oder auf Neustart, um den DVR neu zu starten.

2.2 Einrichten des Administratorkennworts

Zweck:

Beim erstmaligen Zugriff müssen Sie das Gerät durch Einrichten eines Administratorkennworts aktivieren. Vorher ist kein Betrieb möglich. Sie können das Gerät auch über einen Webbrowser, SADP oder die Client-Software aktivieren.

Schritte:

1. Geben Sie im Textfeld Neues Kennwort erstellen und Neues Kennwort bestätigen jeweils dasselbe Kennwort ein.

Figure 2.3 Einrichten des Administratorkennworts

STARKES KENNWORT EMPFOHLEN – Wir empfehlen Ihnen dringend, ein starkes

Kennwort zu wählen (mindestens acht Zeichen, einschließlich Groß- und Kleinbuchstaben, Zahlen und Sonderzeichen), um die Sicherheit Ihres Produkts zu erhöhen. Auß erdem sollten Sie das Kennwort regelmäßig ig zurücksetzen. Insbesondere in Hochsicherheitssystemen lässt sich der Geräteschutz erhöhen, wenn das Kennwort monatlich oder wöchentlich erneuert wird.

1. Klicken Sie auf OK, um das Kennwort zu speichern und das Gerät zu aktivieren.

Bei einem ein Update von einer älteren zu einer neueren Geräteversion erscheint beim Gerätestart die Einblendung unten. Klicken Sie auf JA und befolgen Sie die Anweisungen des Assistenten, um ein starkes Kennwort einzurichten.

2.3 Basiskonfigurierung mittels Assistenten

Standardmäßige erscheint der Assistent, wenn das Gerät geladen wurde.

Figure 2.5 Dialog zum Starten des Assistenten

Benutzung des Konfigurationsassistenten:

1. Dieser Assistent leitet Sie durch einige wichtige Einstellungen des DVR. Falls Sie den Assistenten momentan nicht benutzen möchten, klicken Sie auf Beenden. Sie können den Assistenten auch erst beim nä chsten Mal einrichten, indem Sie die Option "Assistenten beim Gerä testart ausfü hren?" markiert lassen.

2. Klicken Sie auf Weiter, um die Einstellungen für Datum und Uhrzeit vorzunehmen.

Wizard Time Zone (GMT+08:00) Beijing, Urumqi, Singapore Date Format MM-DD-YYYY System Date 05-08-2013 System Time 15:22:59 Previous Next Exit

Figure 2.6 Datum- und Zeiteinstellungen

1. Nachdem Sie die Uhrzeit eingestellt haben, klicken Sie auf Weiter, um zum Assistentendialog für die Netzwerkkonfiguration zurückzukehren (siehe Figure 2. 7).

Figure 2.7 Allgemeine Netzwerkkoniguration

NOTE

1 selbstadaptive 10M/100M-Netzwerkschnittstelle beim DS-7100, DS-7204/7208HGHI-SH und DS-7200HGHI-E1/E2; 2 selbstadaptive 10M/100M/1000M-Netzwerkschnittstellen beim DS-8100HQHI und HGHI-SH mit drei konfigurierbaren Betriebsmodi: Mehrfachadresse, Lastausgleich, Netzfehlertoleranz, und 1 selbstadaptive 10M/100M/1000M-Netzwerkschnittstelle bei anderen Modellen

1. Nach Konfigurierung der Netzwerkparameter klicken Sie auf Weiter, um zum Assistentendialog für die Netzwerkkonfiguration zu gelangen (siehe Figure 2.8).

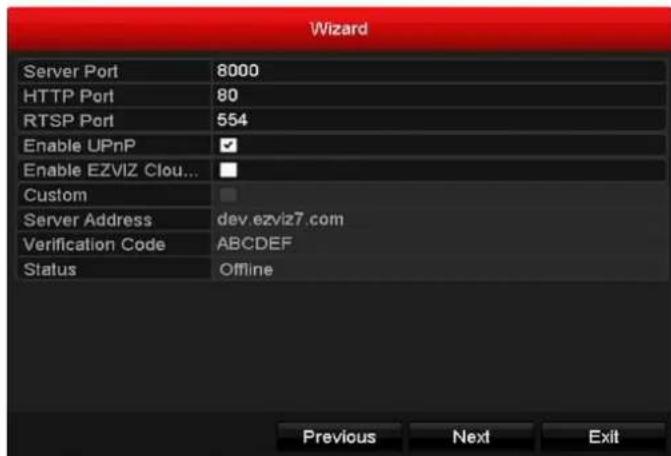

Wizard Server Port 8000 HTTP Port 80 RTSP Port 554 Enable UPnP ✓ Enable EZVIZ Clou... Custom Server Address dev.ezviz7.com Verification Code ABCDEF Status Offline Previous Next Exit

Figure 2.8 Weiterführende Netzwerkkoniguration

1. Konfigurieren Sie je nach Erfordernis folgende Parameter: Portnr., EZVIZ Cloud P2P, Auto UPnP oder DDNS.
2. Klicken Sie auf Weiter, nachdem Sie die Netzwerkparameter konfiguriert haben, um den Konfigurationsdialog für die HDD-Verwaltung aufzurufen (siehe Figure 2. 9).

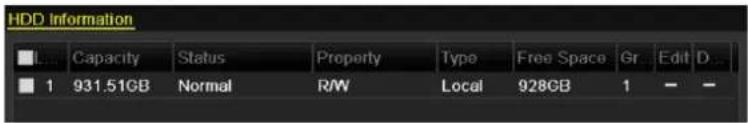

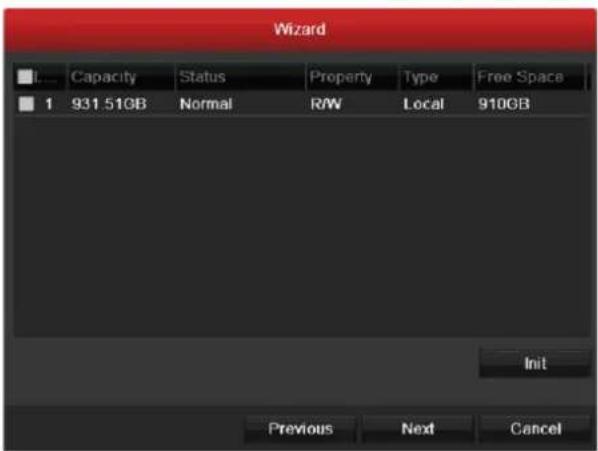

Figure 2.9 HDD-Verwaltung

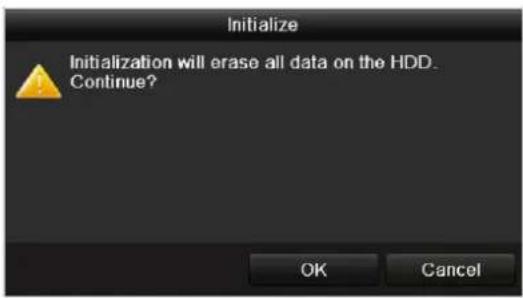

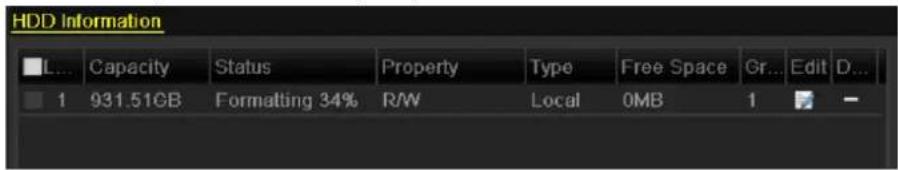

1. Um die HDD zu initialisieren, klicken Sie auf Initialisieren. Bei der Initialisierung werden sämtliche auf der HDD gespeicherten Daten gelö seht.
2. Klicken Sie auf Weiter, um den Dialog IP-Kameraverwaltung aufzurufen (nur von der HDVR-Reihe unterstützt).
3. Klicken Sie auf Suchen, um die Online-IP-Kamera zu suchen. Der Status Sicherheit gibt an, ob sie aktiv oder inaktiv ist. Achten Sie vor dem Hinzufü gen der IP-Kamera darauf, dass sie sich im aktiven Betriebszustand befindet.

Andernfalls klicken Sie auf das Symbol "Inaktiv" der Kamera, um ein Kennwort einzurichten und die Kamera zu aktivieren. Sie können auch mehrere Kameras auf der Liste auswählen und auf One-Touch-Aktivierung, um alle Kameras zusammen zu aktivieren.

Klicken Sie auf Hinzufügen, um die Kamera hinzuzufügen.

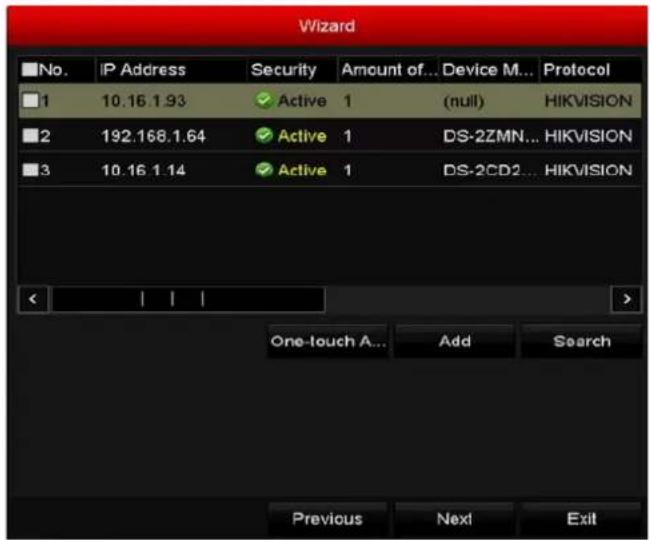

Wizard No. IP Address Security Amount of... Device M... Protocol 1 10.16.1.93 Active 1 (null) HIKVISION 2 192.168.1.64 Active 1 DS-2ZMN... HIKVISION 3 10.16.1.14 Active 1 DS-2CD2... HIKVISION < | | | One-touch A... Add Search Previous Next Exit

Figure 2. 10 IP-Kameraverwaltung

1. Klicken Sie anschließend auf Weiter, um die Aufnahmeeinstellungen aufzurufen.
2. Klicken Sie auf 📄, um die Daueraufzeichnung oder die Aufzeichnung nach Bewegungserkennung für alle Kanä le des Gerä ts zu aktivieren.

Figure 2.11 Aufzeichnungseinstellungen

1. Klicken Sie auf OK, um den Konfigurationsassistenten zu beenden.

2.4 Anmeldung und Abmeldung

2.4.1 Benutzeranmeldung

Zweck:

Wenn der DVR abgemeldet wurde, mü ssen Sie ihn erst wieder anmelden, bevor Sie auf das Menü und andere Funktionen zugreifen können.

Schritte:

1. Wählen Sie den Benutzernamen in der Auswahlliste.

Login User Name admin Password OK Cancel

Figure 2.12 Anmeldedialog

1. Geben Sie das Kennwort ein.
2. Klicken Sie auf OK, um sich anzumelden.

Wenn Sie im Anmeldedialog das Kennwort sieben Mal hintereinander falsch eingeben, wird das aktuelle Benutzerkonto für 60 Sekunden gesperrt.

Figure 2. 13 Benutzerkontenschutz

2.4.2 Benutzerabmeldung

Zweck:

Nach der Abmeldung kehrt der Monitor in den Liveansichtsmodus zurück. Um erneut Vorgänge durchzuführen, müssen Sie sich wieder mit Ihrem Benutzernamen und Ihrem Kennwort anmelden.

Schritte:

1. Rufen Sie das Menü "Herunterfahren" auf.

Menü > Herunterfahren

2. Klicken Sie auf Abmelden.

Nachdem Sie sich vom System abgemeldet haben, ist keine Menü bedienung auf dem Bildschirm mehr mö glich. Um das System zu entsperren, mü ssen Sie sich erst wieder mit Benutzernamen und Kennwort anmelden.

2.5 IP-Kameras hinzufü gen und verbinden

Dieser Abschnitt ist beim DVR-Modell DS-7100 nicht verfügbaar.

2.5.1 Administratorkennwort für die IP-Kamera einrichten

Zweck:

Achten Sie vor dem Hinzufügen der IP-Kamera darauf, dass sie sich im aktiven Betriebszustand befindet.

Schritte:

1. Öffnen Sie in der Liveansicht per Rechtsklick das Kontextmenü und wählen Sie die Option IP-Kamera hinzufügen oder rufen Sie unter "Menü > Kamera > Kamera" die IP-Kameraverwaltung auf. Für IP-Kameras, die im selben Netzwerksegment als online erkannt wurden, gibt der Status Sicherheit an, ob sie aktiv oder inaktiv sind.

Figure 2. 15 IP-Kameraverwaltung

1. Klicken Sie auf das Symbol "Inaktiv" einer Kamera, um den folgenden Dialog aufzurufen und sie zu aktivieren. Sie können auch mehrere Kameras auf der Liste auswählen und auf One-Touch-Aktivierung, um alle Kameras zusammen zu aktivieren.

Figure 2.16 Kameraaktivierung

1. Richten Sie das Kennwort für die Kamera ein, um sie zu aktivieren.

Administratorkennwort benutzen: Wenn Sie ein Kontrollkästchen markieren, wird die Kamera mit demselben Administratorkennwort wie der entsprechende DVR konfiguriert.

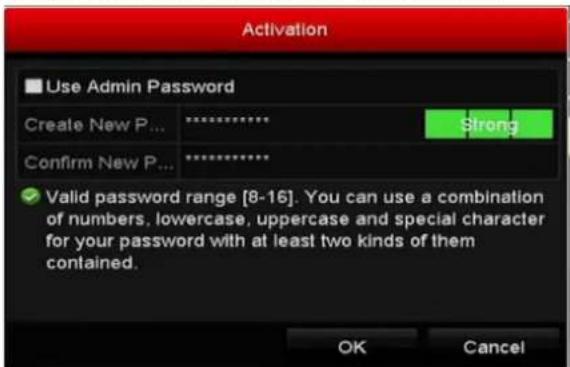

Figure 2.17 Neues Kennwort einrichten

Neues Kennwort einrichten: Falls das Administratorkennwort nicht benutzt wird, müssen Sie ein neues Kennwort für die Kamera einrichten und es bestätigen.

STARKES KENNWORT EMPFOHLEN – Wir empfehlen Ihnen dringend, ein starkes Kennwort zu wählen (mindestens acht Zeichen, einschließlich Groß- und Kleinbuchstaben, Zahlen und Sonderzeichen), um die Sicherheit Ihres Produkts zu erhö hen. Auß erdem sollten Sie das Kennwort regelmäßig ig zurü cksetzen. Insbesondere in Hochsicherheitssystemen lä sst sich der Geräteschutz erhöhen, wenn das Kennwort monatlich oder wöchentlich erneuert wird.

1. Klicken Sie auf OK, um die Aktivierung der IP-Kamera abzuschließen. Der Sicherheitsstatus der Kamera wechselt daraufhin zu Aktiv.

2.5.2 Online-IP-Kameras hinzufügen

Zweck:

Bevor Sie daher eine Liveansicht oder eine Videoaufzeichnung erhalten, mü ssen Sie die Netzwerkkameras zur Verbindungsliste des Gerä ts hinzufü gen.

Bevor Sie anfangen:

Achten Sie darauf, dass die Netzwerkverbindung gü ltig und korrekt ist. Ausführliche Hinweise zur Überprüfung und Konfigurierung des Netzwerks finden Sie in Kapitel 11.

• OPTION 1:

Schritte:

1. Öffnen Sie in der Liveansicht per Rechtsklick das Kontextmenü und wählen Sie die Option IP-Kamera hinzufügen oder rufen Sie unter "Menü > Kamera > Kamera" die IP-Kameraverwaltung auf.

Figure 2. 18 Anmeldedialog für IP-Kameras

1. Online-Kameras im selben Netzwerksegment werden erkannt und in der Kameraliste angezeigt.
2. Wählen Sie eine IP-Kamera in der Liste aus und klicken Sie dann auf 📄, um sie (mit dem Administratorkennwort des DVR) hinzuzufügen. Alternativ können Sie auf One-Touch-Hinzufügung klicken, um alle Kameras in der Liste (mit demselben Administratorkennwort) hinzuzufügen.

Achten Sie darauf, dass die hinzuzufügende Kamera bereits durch das Einrichten des Administratorkennworts aktiviert und das Administratorkennwort mit dem des DVR identisch ist.

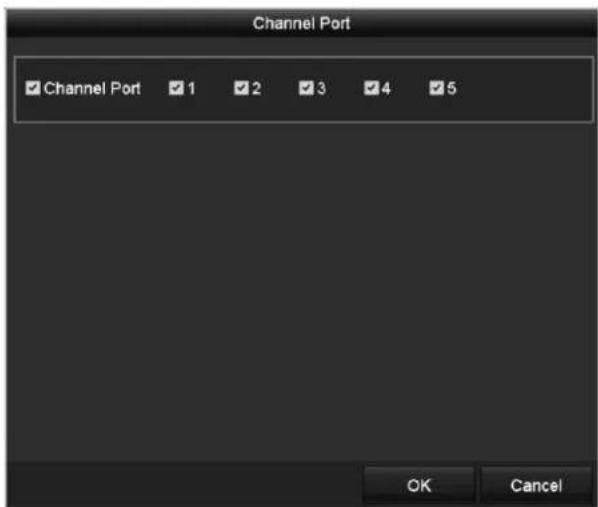

1. Markieren Sie das Kontrollkästchen "Kanal-Port" im Dialogfenster wie unten gezeigt und klicken Sie dann auf OK, um mehrere Kanä le hinzuzufü gen (gilt nur für Encoder mit mehreren Kanä len).

Figure 2. 19 Auswahl mehrerer Kanäle

• OPTION 2:

Schritte:

1) Klicken Sie in der IP-Kameraverwaltung auf Benutzerdefiniertes Hinzufügen, um den Dialog "IP-Kamera hinzufügen (benutzerdefiniert)" aufzurufen.

Add IP Camera (Custom) No. IP Address Amount of Channels Device Model P 1 10.16.1.205 1 DS-2ZMN3006(YF) H IP Camera Address 10.16.1.205 Protocol HIKVISION Management Port 8000 User Name admin Admin Password Search Add Back

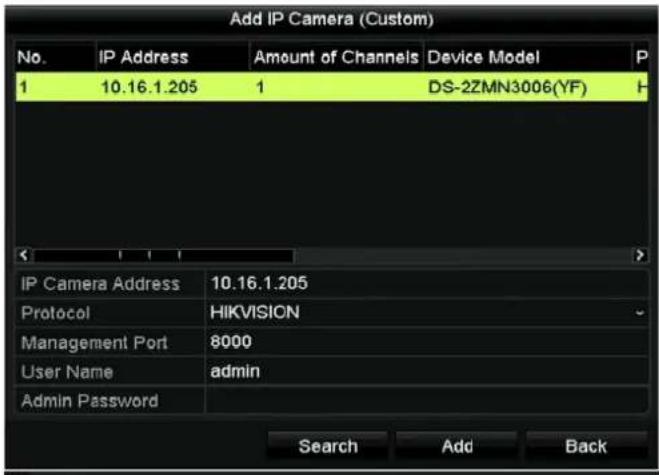

Figure 2. 20 Benutzerdeinierte Hinzufügung von IP-Kameras

2) Hier können Sie IP-Adresse, Protokoll, Verwaltungsport und sonstige Informationen zur betreffenden IP-Kamera eingeben.

Falls die betreffende IP-Kamera noch nicht aktiviert ist, können Sie dies in der IP-Kameraliste der Kameraverwaltung nachholen.

3) Klicken Sie auf Hinzufügen, um die Kamera hinzuzufügen.

Bei erfolgreich hinzugefü gten IP-Kameras wird Sicherheitsgrad des Kamerakennworts angegeben: Starkes Kennwort, Schwaches Kennwort und Riskantes Kennwort.

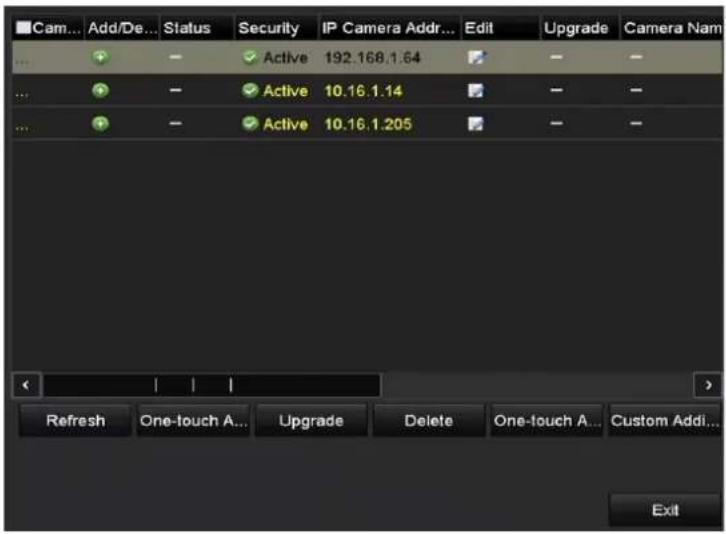

Cam... Add/De... Status Security IP Camera Addr... Edit Upgrade Camera Name D1 Strong P... 10.16.1.216 IPdome D2 Strong P... 10.16.1.205 Camera 01 Active 10.16.1.14 Refresh One-touch A... Upgrade Delete One-touch A... Custom Addi... Back

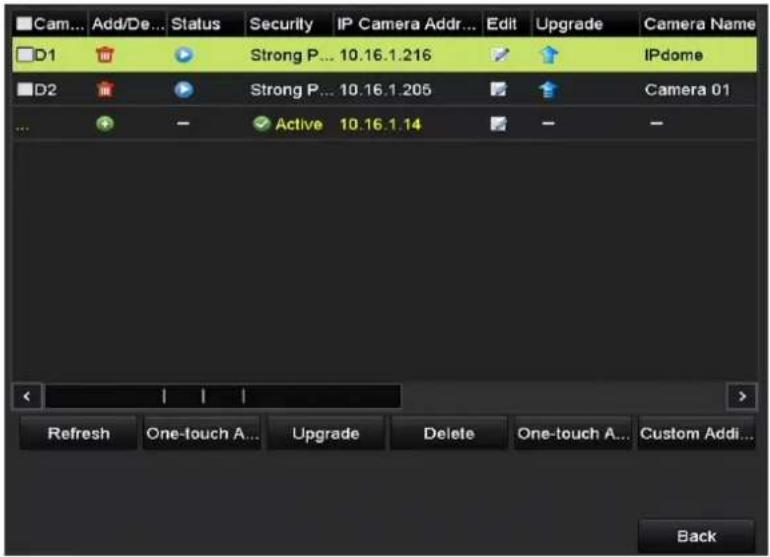

Figure 2.21 Erfolgreich hinzugefügte IP-Kameras

Beim DVR-Modell DS-7200 kö nnen 1-Kanal- oder 2-Kanal-IP-Kameras hinzugefü gt werden; bei den DVR-Modellen DS-7300/8100/9000 kann eine weitere IP-Kamera hinzugefü gt werden, indem man einen Analogkanal deaktiviert, und es kö nnen bis zu 32 IP-Kameras hinzugefü gt werden. Die nachstehende Tabelle bietet eine Übersicht über die Anzahl anschließbarer IP-Kameras je nach Modell.

Table 2.1 Anschließ bare IP-Kameras pro Modell

Reihe	Modelle	Anzahl anschließ barer IP-Kameras
		Standard (ohne Deaktivierung des Analogkanals)	Max. Anzahl (durch Deaktivierung aller Analogkanä le)
DS-7200HGHI-E1	DS-7204HGHI-E1	1 Kanal	1 Kanal
	DS-7208HGHI-E1	2 Kanä le	2 Kanä le
	DS-7216HGHI-E1	2 Kanä le	2 Kanä le
DS-7200HGHI-E2	DS-7208HGHI-E2	2 Kanä le	2 Kanä le
	DS-7216HGHI-E2	2 Kanä le	2 Kanä le
DS-7200HGHI-SH	DS-7204HGHI-SH	1 Kanal	1 Kanal
	DS-7208HGHI-SH	2 Kanä le	2 Kanä le
	DS-7216HGHI-SH
DS-7200HQHI-SH	DS-7204HQHI-SH	2 Kanä le	2 Kanä le
	DS-7208HQHI-SH
	DS-7216HQHI-SH
DS-7300HGHI-SH	DS-7304HGHI-SH	1 Kanal	5 Kanä le
	DS-7308HGHI-SH	2 Kanä le	10 Kanä le
	DS-7316HGHI-SH	2 Kanä le	18 Kanä le
	DS-7324HGHI-SH	8 Kanä le	32 Kanä le
	DS-7332HGHI-SH
DS-7300HQHI-SH	DS-7304HQHI-SH	2 Kanä le	6 Kanä le
	DS-7308HQHI-SH		10 Kanä le
	DS-7316HQHI-SH		18 Kanä le
DS-8100HGHI-SH	DS-8104HGHI-SH	1 Kanal	5 Kanä le
	DS-8108HGHI-SH	2 Kanä le	10 Kanä le
	DS-8116HGHI-SH	2 Kanä le	18 Kanä le
	DS-8124HGHI-SH	16 Kanä le	32 Kanä le
	DS-8132HGHI-SH
DS-8100HQHI-SH	DS-8104HQHI-SH	2 Kanä le	6 Kanä le
	DS-8108HQHI-SH		10 Kanä le
	DS-8116HQHI-SH		18 Kanä le
DS-9000HQHI-SH	DS-9004HQHI-SH	6 Kanä le	10 Kanä le
	DS-9008HQHI-SH	10 Kanä le	18 Kanä le
	DS-9016HQHI-SH	18 Kanä le	32 Kanä le

Eine Liste kompatibler IP-Kameras finden Sie im Anhang.

Table 2.2 Erklärung der Symbole

Symbol	Erklä rung	Symbol	Erklä rung
	Basisparameter der Kamera konfigurieren		Erkannte IP-Kamera hinzufü gen
	Die Kamera ist nicht angeschlossen. Klicken Sie auf das Symbol, um die Ausnahmeinformation für die Kamera zu erhalten.	[AHS8]	IP-Kamera lö schen
[SASO]	Livevideo der angeschlossenen Kamera wiedergeben		Weiterfü hrende Kameraeinstellungen
[252D]	Upgrade der angeschlossenen IP-Kamera	Sicherheit	Zeigt den Sicherheitsstatus der Kamera (aktiv/inaktiv) oder die Kennwortstärke (stark/schwach/riskant).

2.5.3 Angeschlossene IP-Kameras bearbeiten und benutzerdefinierte Protokolle konfigurieren

NOTE

NOTE Dieser Abschnitt gilt nur für die Modelle DS-7300 und DS-8100, die das ONVIF-Protokoll unterstüten.

Nachdem Sie die IP-Kameras hinzugefügt haben, werden auf der Seite die Basisinformationen der Kamera aufgeführter. Diese Grundeinstellungen von IP-Kameras sind konfigurierbar.

Schritte:

1. Klicken Sie auf das Symbol ☐, um die Parameter zu bearbeiten. Konfigurierbar sind IP-Adresse, Protokoll und andere Parameter..

Figure 2.22 Parameterbearbeitung

Kanal-Port: Wenn das angeschlossene Gerät ein Encoder mit mehreren Kanälen ist, können Sie den gewü nschten Kanal festlegen, indem Sie die Kanal-Portnummer in der Auswahlliste auswählen.

1. Klicken Sie auf OK, um die Einstellungen zu speichern und den Bearbeitungsdialog zu beenden.

So bearbeiten Sie weiterfü hrende Parameter:

1. Ziehen Sie die horizontale Bildlaufleiste nach rechts und klicken Sie auf das Symbol

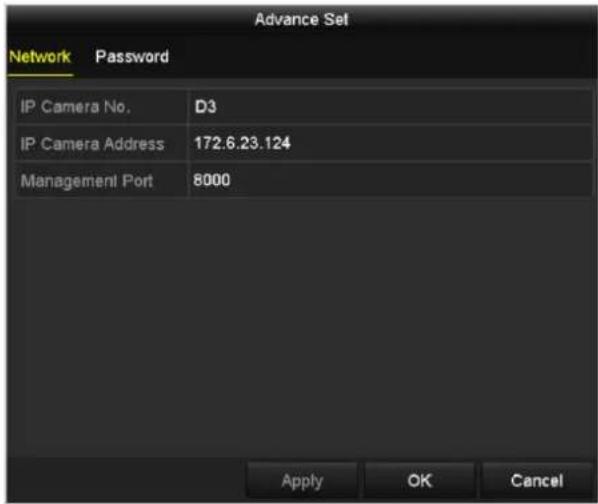

Figure 2. 23 Netzwerkkoniguration der Kamera

1. Sie können die Netzwerkinformationen und das Kennwort der Kamera bearbeiten.

Figure 2. 24 Kennwortkoniguration der Kamera

1. Klicken Sie auf OK, um die Einstellungen zu speichern und den Dialog zu beenden.

Benutzerdefinierte Protokolle konfigurieren

Zweck:

Für den Anschluss von Netzwerkkameras, die nicht mit standardmäßigigen Protokollen konfiguriert sind, können Sie benutzerdefinierte Protokolle einrichten.

Schritte:

1. Klicken Sie im Dialog für das benutzerdefinierte Hinzufügen von IP-Kameras auf Protokoll, um den Protokollverwaltungsdialog aufzurufen.

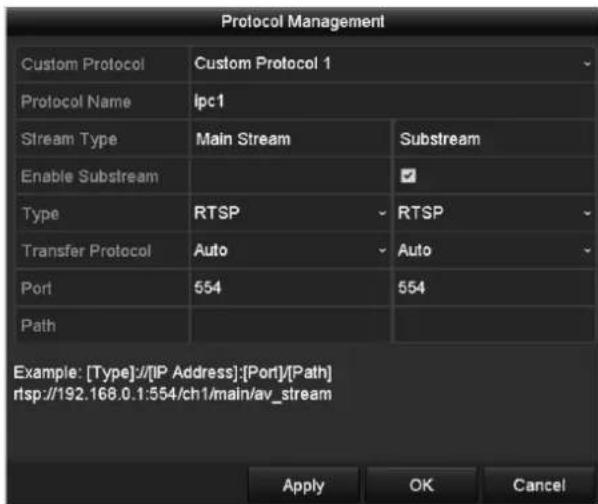

Protocol Management Custom Protocol Custom Protocol 1 Protocol Name Ipc1 Stream Type Main Stream Substream Enable Substream Type RTSP RTSP Transfer Protocol Auto Auto Port 554 554 Path Example: [Type]://[IP Address]:[Port]/[Path] rtsp://192.168.0.1:554/ch/main/av_stream Apply OK Cancel

Figure 2. 25 Protokollverwaltungsdialog

Es gibt 16 benutzerdefinierte Protokolle im System, bei denen Sie den Protokollnamen bearbeiten und festlegen können, ob der Sub-Stream aktiviert werden soll.

1. Wählen Sie den Übertragungstyp und die Übertragungsprotokolle.

Bevor Sie das Protokoll für die Netzwerkkamera festlegen, müssen Sie sich beim Kamerahersteller nach der URL (Uniform Resource Locator) zum Abrufen von Main Stream und Sub-Stream erkundigen.

Das URL-Format lautet: [Typ]://[IP-Adresse der Netzwerkkamera]:[Port]/[Pfad].

Beispiel: rtsp://192.168.1.55:554/ch1/main/av_stream.

• Protokollname: Geben Sie den Namen für das benutzerdefinierte Protokoll ein.
• Sub-Stream aktivieren: Sollte die Netzwerkkamera keinen Sub-Stream unterstützen oder kein Sub-Stream erforderlich sein, lassen Sie das Kä stchen unmarkiert.
• Typ: Netzwerkkameras mit einem benutzerdefinierten Protokoll müssen das standardmäßige RTSP-Streaming unterstüten.
• Übertragungsprotokoll: Wählen Sie das Übertragungsprotokoll für das benutzerdefinierte Protokoll.
• Port: Geben Sie die Portnummer für das benutzerdefinierte Protokoll ein.
• Pfad: Geben Sie den Ressourcenpfad für das benutzerdefinierte Protokoll ein. Bsp.: ch1/main/av_stream.

Protokolltyp und Übertragungsprotokolle mü ssen von der angeschlossenen Netzwerkkamera unterstützt werden. Nachdem Sie die Protokolle konfiguriert haben, können Sie den Protokollnamen in der Auswahlliste sehen (siehe Figure 2. 26).

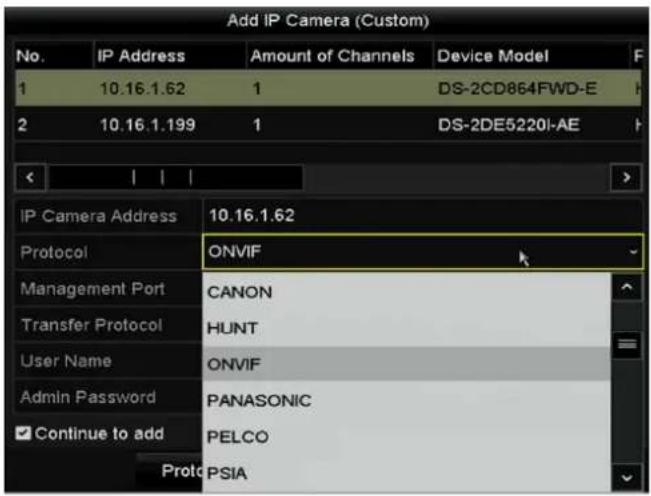

Add IP Camera (Custom) No. IP Address Amount of Channels Device Model 1 10.16.1.62 1 DS-2CD864FWD-E 2 10.16.1.199 1 DS-2DE5220I-AE IP Camera Address 10.16.1.62 Protocol ONVIF Management Port CANON Transfer Protocol HUNT User Name ONVIF Admin Password PANASONIC Continue to add PELCO Prot PSIA

Figure 2.26 Protokolleinstellungen

1. Wählen Sie die soeben hinzugefügten Protokolle, um den Anschluss der Netzwerkkamera zu ü berprü fen.

Chapter 3 Liveansicht

3.1 Einfu hrung in die Liveansicht

In der Liveansicht sehen Sie das Videobild jeder Kamera in Echtzeit. Beim Einschalten wechselt der DVR automatisch in den Liveansicht-Modus. Da dies auch die oberste Menü ebene darstellt, kommen Sie durch wiederholtes Betä tigen der Taste "ESC" (je nach Menü) stets wieder zurück zur Liveansicht.

Symbole in der Liveansicht

In der Liveansicht werden rechts oben auf dem Bildschirm eines jeden Kanals Symbole angezeigt, die Aufschluss über den Aufzeichnungs- und Alarmstatus des betreffenden Kanals geben. So wissen Sie sofort, ob eine Aufzeichnung auf dem Kanal läuft oder Alarm ausgelöst wurde.

Table 3.1 Beschreibung der Liveansicht-Symbole

Symbol	Beschreibung
	Alarm (Videoverlust, Sabotage, Bewegungserkennung oder Sensoralarm)
	Aufzeichnung (manuelle Aufzeichnung, Zeitplanaufzeichnung, bewegungs- oder alarmbasierte Aufzeichnung)
	Alarm und Aufzeichnung
	Ereignis/Ausnahme (Bewegungserkennung, Sensoralarm oder Ausnahmeinformation. Zu Einzelheiten siehe Kapitel 8.7 Verwalten von Ausnahmen.)

3.2 Bedienung im Liveansicht-Modus

In der Liveansicht sind die nachstehend aufgeführten Funktionen verfügbar.

• Einzelbildschirm: Es wird nur ein Bildschirm auf dem Monitor angezeigt.
• Mehrfachbildschirm: Es werden mehrere Bildschirme gleichzeitig auf dem Monitor angezeigt.
• Autom. Umschaltung: Es wird automatisch von einem Bildschirm zum nächsten gewechselt. Vor Aktivierung der Sequenzanzeige mü ssen Sie im Konfigurierungsmenü die Verweildauer für jeden Bildschirm festlegen. Menü > Konfiguration > Liveansicht > Verweilzeit
• Aufzeichnung starten: Unterstützt werden Daueraufzeichnung und Bewegungserkennungsaufzeichnung.
• Quick Set: Definiert als Videoausgabemodus "Standard", "Hell", Moderat" oder "Lebhaft".
  • Wiedergabe: Wiedergabe der Videoaufzeichnungen des aktuellen Tages
• Haupt-/Zusatzausgang-Umschaltung: Der DVR prüft die Anschlüsse am Ausgang, um die Haupt- und Zusatzausgänge festzulegen. Wenn der Zusatzausgang aktiviert ist, können Sie in der Liveansicht einige Basisvorgänge für den Zusatzausgang durchführen, während dies für den Hauptausgang nicht möglich ist.

Die Modelle DS-7100, DS-7200 und DS-7324/7332HGHI-SH unterstützt diese Funktion nicht.

Bei anderen Modellen ist der Prioritätslevel für den Haupt- und den Zusatzausgang wie folgt:

Beim DS-8124/8132HGHI-SH

Die Modelle DS-8124/8132HGHI-SH haben HDMI1-, HDMI2- und VGA-Schnittstellen, und der Prioritätslevel ist: HDMI1/VGA > HDMI2. Siehe Tabelle unten.

Table 3.2 Prioritä ten der Schnittstellen

S.N.	VGA/HDMI1	HDMI2	Hauptausgang	Zusatzausgang
1			VGA/HDMI1	HDMI2
2		×	VGA/HDMI1
3	×			HDMI2

√ bedeutet, dass die Schnittstelle benutzt wird, × bedeutet, dass sie nicht benutzt wird oder nicht keine Verbindung besteht. HDMI1, VGA und HDMI2 können gleichzeitig benutzt werden.

Beim DS-7308/7316HQHI-SH und DS-8108/8116HQHI-SH

Die Modelle DS-7308/7316HQHI-SH und DS-8108/8116HQHI-SH haben unabhängige HDMI- und

VGA-Ausgänge und einen CVBS-Ausgang. Der Prioritätslevel ist: HDMI > VGA > CVBS. Siehe Tabelle unten.

Table 3.3 Prioritä ten der Schnittstellen

S.N.	HDMI	VGA	CVBS	Hauptausgang	Zusatzausgang
1				HDMI	VGA
2		×		HDMI	CVBS
3	×			VGA	CVBS
4	×	×		CVBS

√ bedeutet, dass die Schnittstelle benutzt wird, × bedeutet, dass sie nicht benutzt wird oder nicht keine Verbindung besteht. HDMI, VGA und CVBS können gleichzeitig benutzt werden.

Sonstige Modelle

Bei den ü brigen Modellen lautet der Prioritätslevel: HDMI > VGA > CVBS. Siehe Tabelle unten.

Table 3. 4 Prioritä ten der Schnittstellen

S.N.	VGA/HDMI	CVBS	Hauptausgang	Zusatzausgang
1			VGA/HDMI	CVBS
2		×	VGA/HDMI
3	×		CVBS

√ bedeutet, dass die Schnittstelle benutzt wird, × bedeutet, dass sie nicht benutzt wird oder nicht keine Verbindung besteht. HDMI, VGA und CVBS können gleichzeitig benutzt werden.

3.2.1 Frontblendenbedienung

Diese Funktion wird von den Modellen DS-7200HGHI und DS-7100 nicht unterstützt.

Table 3. 5 Frontblendenbedienung in der Liveansicht

Funktionen	Frontblendenbedienung
Einzelbildschirm anzeigen	Drü cken Sie die entsprechende Buchstabentaste. Bsp.: Drü cken Sie "2", um nur den Bildschirm für Kanal 2 anzuzeigen.
Mehrfachbildschirm anzeigen	Drü cken Sie die Taste PREV.
Manuelle Bildschirmumschaltung	Nä chster Bildschirm: Pfeiltasten "Rechts"/"Unten" Voriger Bildschirm: Pfeiltasten "Links"/"Oben"
Sequenzanzeige	Drü cken Sie die Eingabetaste
Wiedergabe	Drü cken Sie die Taste Wiedergabe.

3.2.2 Mausbedienung in der Liveansicht

Table 3.6 Mausbedienung in der Liveansicht

Bezeichnung	Beschreibung
Menü	Ruft per Rechtsklick das Hauptmenü des Systems auf.
Einzelbildschirm	Wechselt durch Auswahl der Kanalnummer in der Auswahlliste zum Einzelbildschirm
Mehrfachbildschirm	Legt durch Auswahl in der Auswahlliste das Bildschirmlayout fest
Vorhergehender	Wechselt zurück zum vorhergehende Bildschirm
Bildschirm
Nä chster Bildschirm	Wechselt zum nä chsten Bildschirm
Sequenzanzeige starten/beenden	Aktiviert/Deaktiviert die automatische Bildschirmumschaltung ^ Die Verweildauer der Liveansicht-Konfiguration muss zuvor unter Automatische Umschaltung starten definiert werden.
Aufzeichnung starten	Startet die Aufzeichnung aller Kanä le; in der Auswahlliste kann zwischen normaler Aufnahme und Bewegungserkennungsaufnahme gewä hlt werden.
IP-Kamera hinzufü gen	Verknü pfung zum IP-Kameraverwaltungsdialog (nur HDVR-Modellreihe).
Quick Set	Verfü gbare Ausgabemodi sind "Standard", "Hell", "Moderat" und "Lebhaft".
Wiedergabe	Öffnet den Wiedergabcdialog und startet direkt die Vidcowiedergabe des gewä hlten Kanals
PTZ-Steuerung	Verknü pfung zum PTZ-Steuerungsdialog der gewä hlten Kamera.
Zusatzmonitor	Wechselt in den Zusatzausgabemodus und deaktiviert den Hauptausgang ^ Falls Sie in den Zusatzmonitor-Modus wechseln und kein Zusatzmonitor angeschlossen ist, wird die Mausbedienung deaktiviert; Sie mü ssen dann mit der Taste F1 auf der Vorderseite oder den Tasten VOIP/MON auf der IR-Fernbedienung zum Hauptausgang zurü ckwechseln und dann die Eingabetaste betä tigen.

Modell DS-7300 und DS-8100/9000

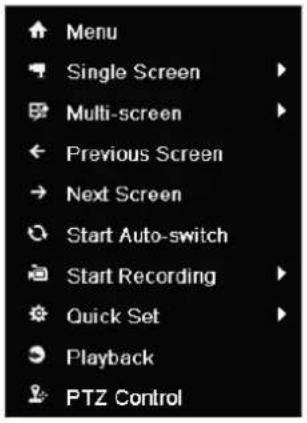

Figure 3.1 Kontextmenü

Die Option IP-Kamera hinzufügen wird vom DVR-Modell DS-7100 nicht unterstützt.

3.2.3 Haupt-/Zusatzausgang-Umschaltung

Die Modelle DS-7100-SH, DS-7200-SH und DS-7324/7332HGHI-SH unterstützten diese Funktion nicht. Wenn der HDMI-, HDMI/VGA- oder HDMI1/VGA (DS-8124/8132HGHI-SH)-Ausgang als Hauptausgang konfiguriert ist, können Sie folgende Funktionen nutzen, um zum CVBS-, VGA- oder HDMI2 (DS-8124/8132HGHI-SH)-Ausgang als Hauptausgang umzuschalten.

Schritte:

1. Klicken Sie mit der rechten Maustaste den HDMI (1)/VGA-Ausgangsbildschirm doppelt an. Daraufhin erscheint die folgende Meldung:

Figure 3.2 Umschaltung zwischen Haupt- und Spot-Ausgang.

1. Klicken Sie mit der rechten Maustaste den Bildschirm erneut doppelt an, um zum Zusatzausgang umzuschalten, oder auf Abbrechen, um den Vorgang abzubrechen.
2. Wählen Sie im Kontextmenü auf dem Monitor als Menüausgangsmodus die Option Haupt-CVBS oder HDMI2.
3. Klicken Sie im Hinweisfenster auf Ja, um das Gerät neu zu starten und CVBS oder HDMI2 als Hauptausgang zu aktivieren.

Sie können den Menü ausgangsmodus unter Menü > Konfiguration > Weitere Einstellungen als "Auto" oder "HDMI (1)/VGA" konfigurieren und dann das Gerät neu starten, um den Haupteingang wieder zu "HDMI (1)/VGA" umzuschalten.

3.2.4 Symbolleiste im Liveansicht-Modus

Im Bildschirm jedes Kanals können Sie eine Symbolleiste für Schnelleinstellungen aufrufen, indem Sie die Maus auf den unteren Bildschirmrand richten.

Figure 3.3 Symbolleiste zur Schnelleinstellung

Table 3.7 Beschreibung der Symbole

Symbol	Beschreibung	Symbol	Beschreibung	Symbol	Beschreibung
	Manuelle Aufzeichnung	[WCS2]	Sofortwiedergabe		Stumm/Ton ein
	aktivieren/deaktivieren
	PTZ-Steuerung		Digitaler Zoom		Bildeinstellungen
	Liveansicht-Strategie		AktuelleLiveansicht schließen

Bei der Sofortwiedergabe werden nur die letzten fü nf Minuten der Aufzeichnung wiedergegeben. Falls keine Aufnahme gefunden wird, bedeutet das, dass in den letzten fü nf Minuten keine Aufzeichnung erfolgte.

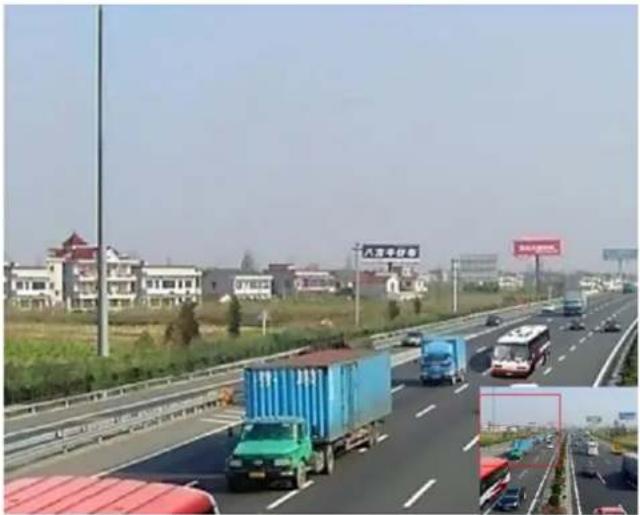

Mit dem digitalen Zoom kann der gewählte Bereich als Vollbild dargestellt werden. Dazu klicken Sie mit der linken Maustaste und ziehen den gewünschten Zoombereich auf (siehe Figure 3. 4).

Mit diesem Symbol kann das Menü für die Bildeinstellungen aufgerufen werden.

Je nach vorhandener Situation sind vier Modi verfügbar:

• Standard: bei normalen Lichtbedingungen (Standard)
• Innen: relativ weiches Bild
- Licht dimmen: Das Bild ist weicher als in den übrigen drei Modi
• Außen: relativ klares und scharfes Bild Kontrast und Sättigung sind hoch.

Image Settings Period 1 00:00-24:00 Mode Standard 128 ° 129 ° 132 ° 128 ° 0 ° 2 ° Restore Copy OK

Figure 3.5 Bildeinstellungen

Hier können Sie Bildparameter wie Helligkeit, Kontrast, Sättigung und Farbton, Schärfte und Entrauschen einstellen. Klicken Sie auf Standard, um die Standardvorgaben wiederherzustellen, und auf Kopieren, um die Bildeinstellungen für andere Analogkameras zu übernehmen.

Zu Einzelheiten siehe Kapitel 11.3 Videoparameter konfigurieren.

Liveansicht-Strategie mit den Optionen "Echtzeit", "Ausgewogen" und "Flüssigkeit"

Figure 3.6 Liveansicht-Strategie

3.3 Kanal-Null-Codierung

Dieses Kapitel gilt nicht für die DVR-Modelle DS-7100 und DS-7200.

Zweck:

Manchmal ist es erforderlich, eine Fernansicht mehrerer Kanä le in Echtzeit vom Webbrowser oder der CMS (Client Management System)-Software zu bekommen, um die Bandbreitenanforderungen zu verringern, ohne die Bildqualität zu beeinträchtigen. Als Option für Sie wird die Kanal-Null-Codierung unterstützt.

Schritte:

1. Rufen Sie den Konfigurierungsdialog für die Liveansicht auf.

Menü > Konfiguration > Liveansicht

1. Wählen Sie das Register Kanal-Null-Codierung.

Enable Channel-Zero Enc...	✓
Frame Rate	12fps
Max. Bitrate Mode	General
Max. Bitrate(Kbps)	1024

Figure 3.7 Liveansicht – Kanal-Null-Codierung

1. Markieren Sie das Kontrollkästchen hinter Kanal-Null-Codierung aktivieren.
2. Konfigurieren Sie "Bildrate", "Max. Bitrate-Modus" und "Max. Bitrate".
3. Klicken Sie auf Anwenden, um die Einstellungen zu speichern.

Nach Konfigurierung der Kanal-Null-Codierung können Sie im Remote-Client oder Webbrowser 16 Kanä le auf einem Bildschirm betrachten.

3.4 Liveansicht-Einstellungen anpassen

Zweck:

Die Einstellungen der Liveansicht können an die jeweiligen Anforderungen angepasst werden. Konfigurierbar sind beispielsweise Ausgabeschnittstelle, Verweilzeit des angezeigten Bildschirms, Ton ein/aus, Anzahl der Bildschirme pro Kanal usw.

Schritte:

1. Rufen Sie den Konfigurierungsdialog für die Liveansicht auf:

Menü > Konfiguration > Liveansicht

Video Output Interface VGA/HDMI Live View Mode 1 + 7 Dwell Time No Switch Enable Audio Output Volume Event Output VGA/HDMI Full Screen Monitoring D... 10s

Figure 3.8 Liveansicht – Allgemein

Verfügbare Einstellungen in diesem Menü sind:

- Videoausgabeschnittstelle: Wählen Sie den Ausgang, dessen Einstellungen bearbeitet werden sollen. Die Modelle DS-7100, DS-7200 und DS-7324/7332HGHI-SH haben HDMI/VGA-Ausgänge; die Modelle DS-8124/8132HGHI-SH haben HDMI1/VGA- und HDMI2-Ausgänge; die Modelle DS-7308/7316HQHI-SH und DS-8108/8116HQHI-SH haben HDMI-, VGA- und CVBS-Ausgänge; die ü brigen Modelle haben HDMI/VGA- und CVBS-Ausgänge.

Die Modelle DS-7300-SH und DS-8100-SH haben die Kanal-Null-Videoausgangsoption zum Konfigurieren von Parametern.

• Liveansichtsmodus: Anzeigemodus in der Liveansicht
- Verweilzeit: Verweildauer in Sekunden zwischen den Kanalwechseln, wenn in der Liveansicht die automatische Umschaltung aktiviert ist.
- Audioausgang aktivieren: Aktiviert/Deaktiviert den Audioausgang der gewählten Kamera im Liveansichtsmodus.
• Lautstärke: Lautstärkeeinstellung für den Audioausgang
- Ereignisausgabe: Definiert den Ausgang für die Ereignisvideoanzeige; falls verfügbar können Sie im Videoausgangsdialog einen anderen Videoausgang für Ereignisse wählen.
- Verweilzeit bei Vollbildüberwachung: Die Anzeigedauer des Alarmereignisbildschirms in Sekunden.

1. So richten Sie die Kamerareihenfolge ein.

1) Wählen Sie das Register Anzeige.

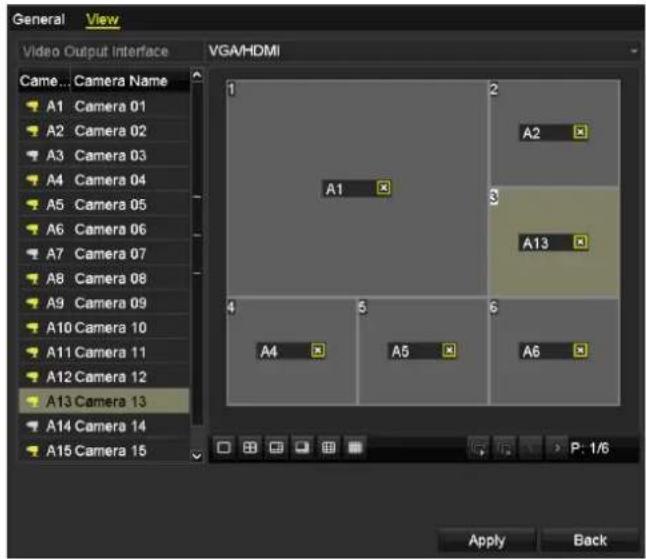

General View Video Output Interface VGA/HDMI Came... Camera Name A1 Camera 01 A2 Camera 02 A3 Camera 03 A4 Camera 04 A5 Camera 05 A6 Camera 06 A7 Camera 07 A8 Camera 08 A9 Camera 09 A10 Camera 10 A11 Camera 11 A12 Camera 12 A13 Camera 13 A14 Camera 14 A15 Camera 15 1 2 A2 3 A13 4 5 6 A4 A5 A6 P: 1/6 Apply Back

Figure 3.9 Liveansicht - Kamerareihenfolge

2) Klicken Sie ein Fenster an, um es auszuwählen, und klicken Sie dann in der Liste doppelt auf den Namen der Kamera, die angezeigt werden soll. "X" bedeutet, dass der Kanal keine Kamera anzeigt.

3) Klicken Sie auf um der Reihe nach die Liveansicht aller Kanäle zu starten, und auf um die Liveansicht aller Kanä le zu stoppen. Klicken Sie auf über, nur zur vorhergehenden oder nächsten Seite zu gelangen.

4) Klicken Sie auf Anwenden.

3.5 Manuelle Videoqualitä tsdiagnose

Zweck:

Die Videoqualität der analogen Kanä le kann manuell ermittelt und als Liste mit Diagnoseergebnissen angezeigt werden.

Schritte:

1. Rufen Sie den Dialog Manuelle Videoqualitätsdiagnose auf.

Menü > Manuell > Manuelle Videoqualitä tsdiagnose

1. Markieren Sie die Kontrollkästchen der zu diagnostizierenden Kanäle.
2. Klicken Sie auf Diagnose, um eine Ergebnisliste zu erstellen. Angezeigt werden der Videostatus und die Diagnosezeit für die gewählten Kanä le.

Manual Video Quality Diagnostics ✓ Analog ✓ A1 ✓ A2 ✓ A3 ✓ A4 ✓ A5 ✓ A6 ✓ A7 ✓ A8 ✓ A9 ✓ A10 ✓ A11 ✓ A12 ✓ A13 ✓ A14 ✓ A15 ✓ A16 Diagnostics Result Camera No. Diagnostics Result Diagnostics Time A1 Normal 25-04-2014 14:54:17 A2 Normal 25-04-2014 14:54:18 A9 Normal 25-04-2014 14:54:18 A3 Normal 25-04-2014 14:54:18 A10 Normal 25-04-2014 14:54:18 A4 Normal 25-04-2014 14:54:18 A5 Normal 25-04-2014 14:54:18 A11 Normal 25-04-2014 14:54:18 A6 Normal 25-04-2014 14:54:19 A12 Normal 25-04-2014 14:54:19 A7 Normal 25-04-2014 14:54:19 A8 Normal 25-04-2014 14:54:19 A13 Normal 25-04-2014 14:54:19 A14 Normal 25-04-2014 14:54:19 Diagnose Back

Figure 3.11 Diagnoseergebnis

● Schließen Sie die Kamera für die Videoqualitätsdiagnose am Gerät an.
- Drei Ausnahmearten können diagnostiziert werden: Unscharfes Bild, Unnormale Helligkeit und Farbstich.

3.6 Benutzerabmeldung

Zweck:

Nach der Abmeldung kehrt der Monitor in den Liveansichtsmodus zurück. Um erneut Vorgänge durchzuführen, müssen Sie sich wieder mit Ihrem Benutzernamen und Ihrem Kennwort anmelden.

Schritte:

1. Rufen Sie das Menü "Herunterfahren" auf.

Menü > Herunterfahren

Figure 3.12 Herunterfahren

1. Klicken Sie auf Abmelden.

Chapter 4 PTZ-Steuerung

4.1 Konfigurierung der PTZ-Parameter

Zweck:

Fü hren Sie die nachstehenden Schritte aus, um die Parameter für die PTZ-Steuerung zu konfigurieren. Die PTZ-Parameter mü ssen konfiguriert werden, bevor Sie die PTZ-Kamera steuern können.

Schritte:

1. Rufen Sie den Konfigurierungsdialog für die PTZ-Steuerung auf:

Menü > Kamera > PTZ

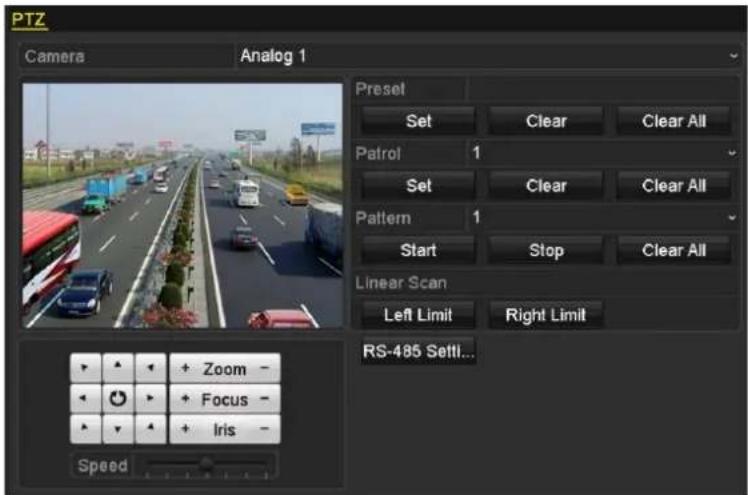

PTZ Camera Analog 1 Preset Set Clear Clear All Patrol 1 Set Clear Clear All Pattern 1 Start Stop Clear All Linear Scan Left Limit Right Limit RS-485 Setti... Zoom - Focus - Iris - Speed PTZ Back

Figure 4.1 PTZ-Einstellungen

1. Wählen Sie in der Auswahlliste Kamera die gewünschte Kamera für die PTZ-Einstellung.
2. Klicken Sie auf RS-485-Einstellungen, um die zugehörigen Parameter einzustellen.

Figure 4.2 PTZ-Steuerung – Allgemein

1. Geben Sie die Parameter der PTZ-Kamera ein.

Alle Parameter mü ssen exakt mit den PTZ-Kameraparametern ü bereinstimmen.

Für die angeschlossene Coaxitron-Kamera (Dome) können Sie als PTZ-Protokoll "HIKVISION-C (Coaxitron)" wählen. Achten Sie darauf, dass das gewählte Protokoll von der angeschlossenen Kamera (Dome) unterstützt wird.

Bei Auswahl des Coaxitron-Protokolls sind alle anderen Parameter wie Baudrate, Datenbit, Stoppbit, Parität und Flusssteuerung nicht konfigurierbar.

1. Klicken Sie auf Anwenden, um die Einstellungen zu speichern.

4.2 Konfigurierung von PTZ-Presets,

Patrouillen und Mustern

Bevor Sie anfangen:

Achten Sie bitte darauf, dass die Presets, Patrouillen und Muster von den PTZ-Protokollen unterstützt werden.

4.2.1 Benutzerdefinierte Presets

Zweck:

Befolgen Sie die Schritte zum Einstellen des Preset-Punkts, auf den die PTZ-Kamera beim Eintreten eines Ereignisses gerichtet werden soll.

Schritte:

1. Rufen Sie die PTZ-Steuerung auf:

Menü > Kamera > PTZ

PTZ Camera Analog 1 Preset Set Clear Clear All Patrol 1 Set Clear Clear All Pattern 1 Start Stop Clear All Linear Scan Left Limit Right Limit RS-485 Settl... Zoom - Focus - Iris - Speed

Figure 4.3 PTZ-Einstellungen

1. Richten Sie die Kamera mit Hilfe der Pfeiltasten auf den gewünschten Preset-Punkt. Zoom- und Fokusfunktionen können ebenfalls für Presets aufgezeichnet werden.
2. Geben Sie im Preset-Textfeld die Preset-Nummer (1-255) ein und klicken Sie dann auf Einstellen, um Punkt und Preset zu verknü pfen.

Wiederholen Sie die Schritte 2 und 3, um weitere Presets zu speichern.

Klicken Sie auf Löschen, um die Punktinformation des Preset zu löschen, oder auf Alle löschen, um die Punktinformationen aller Presets zu lö schen.

4.2.2 Presets aufrufen

Zweck:

Diese Funktion ermöglicht es, die Kamera beim Eintreten eines Ereignisses in eine zuvor festgelegte Szene (z. B. ein Fenster) zu richten.

Schritte:

1. Klicken Sie unten rechts in den PTZ-Einstellungen auf PTZ.

Alternativ drücken Sie die PTZ-Taste auf der Gerä tevorderseite, oder Sie klicken auf das

PTZ-Steuerungssymbol in der Symbolleiste, oder Sie wählen die PTZ-Option im Kontextmenü, um die PTZ-Steuerung aufzurufen.

1. Wählen Sie in der Auswahlliste die gewünschte Kamera.

2. Klicken Sie auf D, um die Grundeinstellungen der PTZ-Steuerung anzuzeigen.

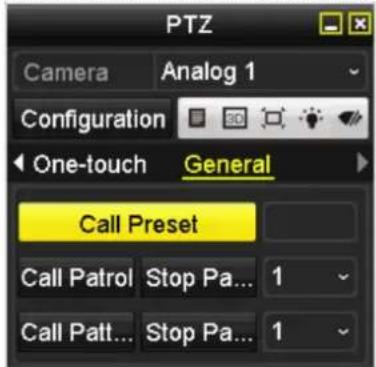

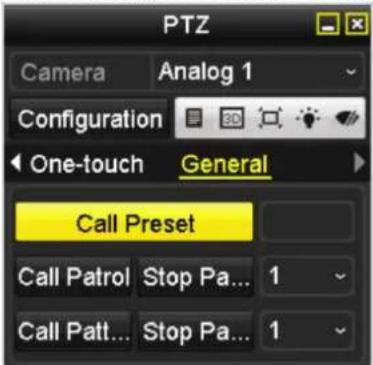

Figure 4.4 PTZ-Steuerung – Allgemein

1. Klicken Sie, um die Preset-Nummer in das entsprechende Textfeld einzugeben.

2. Klicken Sie auf Preset aufrufen, um das Preset aufzurufen.

Wenn die Coaxitron-Kamera (Dome) angeschlossen und als PTZ-Protokoll "HIKVISION-C (Coaxitron)" ausgewählt ist, können Sie über das Preset 95 das Menü der angeschlossenen Coaxitron-Kamera (Dome) aufrufen. Benutzen sie die Pfeiltasten der PTZ-Steuerung, um im Menü zu navigieren.

4.2.3 Benutzerdefinierte Patrouillen

Zweck:

Mit Hilfe von Patrouillen kann die PTZ-Steuerung so konfiguriert werden, dass sie auf verschiedene wichtige Punkte, so genannte KeyPoints, ausgerichtet wird und dort jeweils eine bestimmte Zeit lang verweilt, bevor sie den nächsten Punkt ansteuert. Diese Punkte entsprechen den festgelegten Presets. Die Presets können wie oben unter Benutzerdefinierte Presets beschrieben konfiguriert werden.

Schritte:

1. Rufen Sie die PTZ-Steuerung auf:

Menü > Kamera > PTZ

PTZ Camera Analog 1 Preset Set Clear Clear All Patrol 1 Set Clear Clear All Pattern 1 Start Stop Clear All Linear Scan Left Limit Right Limit RS-485 Setti... Zoom - Focus - Iris - Speed

Figure 4.5 PTZ-Einstellungen

1. Wählen Sie in der Auswahlliste die Patrouillennummer.
2. Klicken Sie auf Einstellen, um die KeyPoints für die Patrouille hinzuzufügen.

KeyPoint KeyPoint: 1 Preset 1 Duration 0 Speed 1 Add OK Cancel

Figure 4.6 KeyPoint-Koniguration

1. Konfigurieren Sie die KeyPoint-Parameter wie KeyPoint-Nr., Verweildauer und Patrouillengeschwindigkeit. Der KeyPoint entspricht dem Preset. KeyPoint-Nr.: Legt die Reihenfolge für die PTZ-Steuerung während der Patrouille fest. Dauer: Legt fest, wie lange die PTZ-Steuerung am entsprechenden KeyPoint verweilt. Geschwindigkeit: Legt fest, wie schnell die PTZ-Steuerung von einem KeyPoint zum nächsten weitergeht.

2. Klicken Sie auf Hinzufügen, um den nächsten KeyPoint zur Patrouille hinzuzufügen, und dann auf OK, um den KeyPoint zu speichern. Sie können die KeyPoints einer Patrouille löschen, indem Sie auf die entsprechende Schaltfläche Löschen klicken; oder Sie klicken auf Alle löschen, um alle KeyPoints sämtlicher Patrouillen zu löschen.

4.2.4 Patrouillen aufrufen

Zweck:

Wenn eine Patrouille aufgerufen wird, folgt die PTZ-Steuerung einem vorgegebenen Patrouillenpfad.

Schritte:

1. Klicken Sie unten rechts in den PTZ-Einstellungen auf PTZ.

Alternativ drücken Sie die PTZ-Taste auf der Gerä tevorderseite, oder Sie klicken auf das

PTZ-Steuerungssymbol 📁 in der Symbolleiste, oder Sie wählen die PTZ-Option im Kontextmenü, um

die PTZ-Steuerung aufzurufen.

1. Klicken Sie auf ▶, um die Grundeinstellungen der PTZ-Steuerung anzuzeigen.

Figure 4.7 PTZ-Steuerung - Allgemein

1. Wählen Sie eine Patrouille in der Auswahlliste und klicken Sie dann auf Patrouille aufrufen, um sie zu aktivieren.

2. Klicken Sie auf Patrouille stoppen, um sie zu stoppen.

4.2.5 Benutzerdefinierte Muster

Zweck:

Muster kö nnen eingerichtet werden, indem man die Bewegung der PTZ-Steuerung aufzeichnet. Sie kö nnen das Muster dann aufrufen, damit die PTZ-Steuerung dem vorgegebenen Pfad folgt.

Schritte:

1. Rufen Sie die PTZ-Steuerung auf:

Menü > Kamera > PTZ

PTZ Camera Analog 1 Preset Set Clear Clear All Patrol 1 Set Clear Clear All Pattern 1 Start Stop Clear All Linear Scan Left Limit Right Limit RS-485 Settl... Zoom - Focus - Iris - Speed

Figure 4.8 PTZ-Einstellungen

1. Wählen Sie in der Auswahlliste die gewünschte Musternummer.

2. Klicken Sie auf Start und dann auf die entsprechenden Schaltflächen in der Steuerung, um die PTZ-Kamera zu bewegen. Klicken Sie auf Stopp, um die Bewegung anzuhalten. Die Bewegung der PTZ-Kamera wird nun als Muster aufgezeichnet.

4.2.6 Muster aufrufen

Zweck:

Fü hren Sie die folgenden Schritte aus, damit sich die PTZ-Kamera entsprechend den vorgegebenen Mustern bewegt.

Schritte:

1. Klicken Sie unten rechts in den PTZ-Einstellungen auf PTZ.

Alternativ drücken Sie die PTZ-Taste auf der Gerä tevorderseite, oder Sie klicken auf das

PTZ-Steuerungssymbol 🐘inder Symbolleiste, oder Sie wählen die PTZ-Option im Kontextmenü, um die PTZ-Steuerung aufzurufen.

1. Klicken Sie auf ▶, um die Grundeinstellungen der PTZ-Steuerung anzuzeigen.

Figure 4.9 PTZ-Steuerung – Allgemein

1. Klicken Sie auf Muster aufrufen, um es zu aktivieren.

2. Klicken Sie auf Muster stoppen, um es zu deaktivieren.

4.2.7 Benutzerdefinierte lineare Scan-Begrenzung

Zweck:

Die lineare Scan-Funktion kann aktiviert werden, um die Abtastung in horizontaler Richtung im vorgegebenen Bereich zu starten.

Diese Funktion wird von bestimmten Modellen unterstützt.

Schritte:

1. Rufen Sie die PTZ-Steuerung auf:

Menü > Kamera > PTZ

PTZ Camera Analog 1 Preset Set Clear Clear All Patrol 1 Set Clear Clear All Pattern 1 Start Stop Clear All Linear Scan Left Limit Right Limit RS-485 Settl... + Zoom - + Focus - + Iris - Speed

Figure 4.10 PTZ-Einstellungen

1. Richten Sie die Kamera mit Hilfe der Pfeiltasten auf den Punkt, der die Grenze markieren soll, und klicken Sie dann auf Linke Begrenzung oder Rechte Begrenzung, um den Punkt mit der entsprechenden Begrenzung zu verknü pfen.

Die Speed Dome-Kamera startet den linearen Scan-Vorgang von der linken zur rechten Begrenzung. Sie müssen die linke und die rechte Begrenzung festlegen und darauf achten, dass der Winkel zwischen beiden Begrenzungen nicht mehr als 180° beträ gt.

4.2.8 Lineare Scan-Funktion aktivieren

Zweck:

Führen Sie die Schritte unten aus, um den linearen Scan-Vorgang im vorgegebenen Abtastbereich zu aktivieren.

Schritte:

1. Klicken Sie unten rechts in den PTZ-Einstellungen auf PTZ.

Alternativ drücken Sie die PTZ-Taste auf der Gerä tevorderseite, oder Sie klicken auf das

PTZ-Steuerungssymbol in der Symbolleiste, um die PTZ-Steuerung in der Liveansicht aufzurufen.

1. Klicken Sie auf ▶, um die One-Touch-Funktion der PTZ-Steuerung anzuzeigen.

Figure 4.11 PTZ-Steuerung - One-Touch

1. Klicken Sie auf Lineare Begrenzung, um den linearen Scan-Vorgang zu starten; klicken Sie erneut, um ihn wieder zu stoppen.

Klicken Sie auf Wiederherstellen, um die definierte linke und rechte Begrenzung zu löschen. Anschließ end muss die Kamera neu gestartet werden, um die Änderungen zu ü bernehmen.

4.2.9 One-Touch-Parken

Zweck:

Bestimmte Speed Dome-Modelle können mit dieser Funktion so konfiguriert werden, dass die Kamera nach einer Phase der Inaktivität (Parkdauer) automatisch einen vorgegebenen Parkvorgang (Scan, Preset, Muster usw.) startet.

Schritte:

1. Klicken Sie unten rechts in den PTZ-Einstellungen auf PTZ.

Alternativ drü cken Sie die PTZ-Taste auf der Gerä tevorderseite, oder Sie klicken auf das

PTZ-Steuerungssymbol 📁 der Symbolleiste, um die PTZ-Steuerung in der Liveansicht aufzurufen.

1. Klicken Sie auf ▶, um die One-Touch-Funktion der PTZ-Steuerung anzuzeigen.

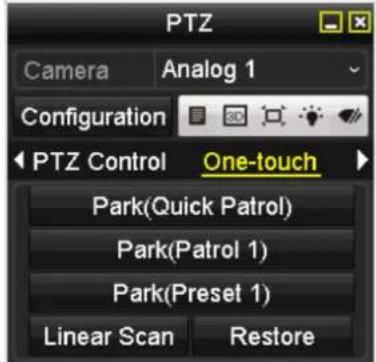

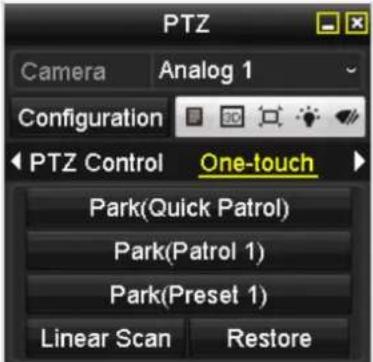

Figure 4.12 PTZ-Steuerung - One-Touch

1. Es gibt drei Arten von One-Touch-Parken. Klicken Sie auf die entsprechende Schaltfläche, um den Parkvorgang zu aktivieren.

Parken (Schnelle Patrouille): Die Kamera startet nach Ablauf der Parkzeit die Patrouille vom vorgegebenen Preset 1 bis zum Preset 32. Nicht definierte Presets werden ü bersprungen.

Parken (Patrouille 1) Die Kamera bewegt sich nach Ablauf der Parkzeit gemäß dem vorgegebenen Pfad der Patrouille 1.

Parken (Preset 1) Die Kamera bewegt sich nach Ablauf der Parkzeit zum vorgegebenen Punkt gemäß Preset 1.

Die Parkzeit kann nur im Konfigurationsdialog der Speed Dome-Kamera festgelegt werden. Standardvorgabe sind 5 Sekunden.

1. Klicken Sie erneut auf die Schaltfläche, um die Funktion zu deaktivieren.

4.3 PTZ-Steuerung

Es gibt zwei Möglichkeiten, die PTZ-Steuerung aufzurufen.

OPTION 1:

Klicken Sie in den PTZ-Einstellungen unten rechts (neben "Zurück") auf PTZ.

OPTION 2:

Betä tigen Sie in der Liveansicht die PTZ-Steuerungstaste auf der Gerä tevorderseite oder der IR-Fernbedienung, oder klicken Sie auf das PTZ-Steuerungssymbol 📄 er wählen Sie die PTZ-Option im Kontextmenü. Klicken Sie in der Systemsteuerung auf Konfiguration, um die PTZ-Einstellungen aufzurufen.

Im PTZ-Steuerungsmodus wir die PTZ-Steuerung angezeigt, wenn eine Maus am Gerät angeschlossen ist. Andernfalls erscheint unten links das Symbol PTZ als Hinweis darauf, dass sich diese Kamera im PTZ-Steuerungsmodus befindet.

Figure 4.13 PTZ-Steuerung

Table 4.1 Beschreibung der Symbole im PTZ-Steuerungsmenü

Symbol	Beschreibung	Symbol	Beschreibung	Symbol	Beschreibung
	Richtungstasten und Auto-Cycle-Taste		Zoom+, Focus+, Iris+		Zoom-, Focus-, Iris-
	Geschwindigkeit der PTZ-Bewegung		Licht ein/aus		Wischer Ein/Aus
	3D-Zoom		Bildzentrierung	[7326]	Menü
	Wechsel zur PTZ-Steuerung		Wechsel zur One-Touch-Steuerung		Wechsel zu den allgemeinen Einstellungen
	Zurück	[SO2X]	Weiter		Muster/Patrouille starten
	Muster/Patrouille stoppen		Beenden		Fenster minimieren

Chapter 5 Aufzeichnungseinstellungen

5.1 Konfigurieren der lokalen Parameter

Bevor Sie anfangen:

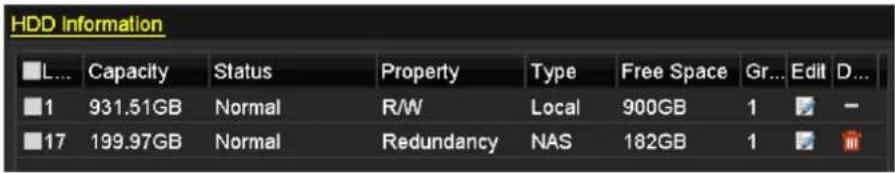

1. Achten Sie darauf, dass die HDD bereits installiert ist. Falls nicht, tun Sie dies bitte und initialisieren sie dann. (Menü > HDD > Allgemein)

1. Klicken Sie auf Weiterführend, um den Speichermodus für die HDD zu überprüfen.

1) Falls der HDD-Modus Anteil ist, stellen Sie bitte die maximale Aufnahme- und Bildkapazität ein. Ausführliche Hinweise hierzu enthält Kapitel 10.5 Konfigurierung des Quotenmodus.

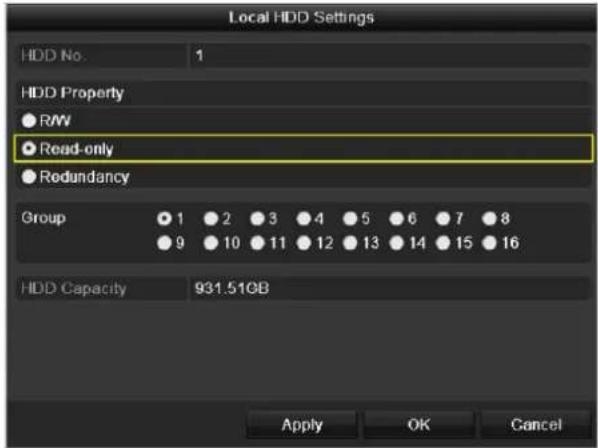

2) Falls der HDD-Modus Gruppe ist, definieren Sie die HDD-Gruppe. Ausführliche Hinweise hierzu enthält Kapitel 5.9 Konfigurierung der HDD-Gruppe.

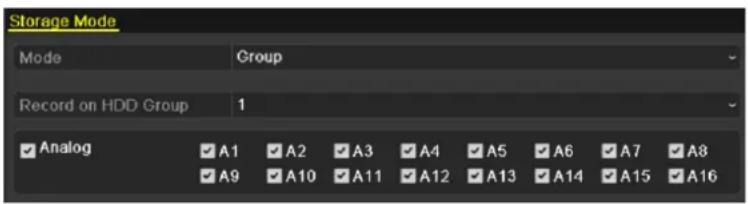

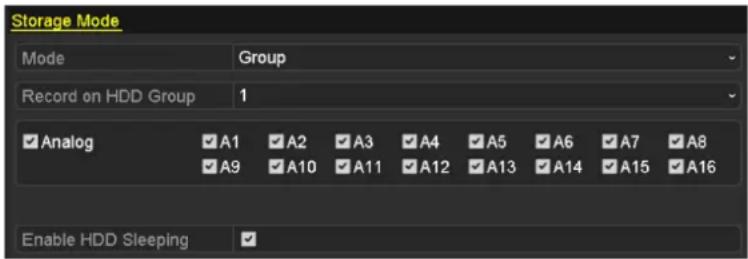

Figure 5.2 HDD - Weiterführend

Schritte:

1. Rufen Sie den Aufnahmekonfigurierungsdialog auf, um die Codierungsparameter festzulegen: Menü > Aufzeichnung > Parameter

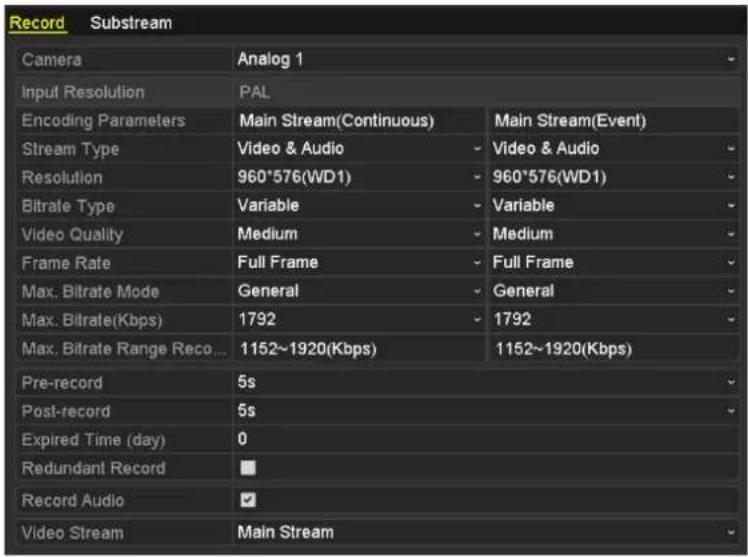

Figure 5.3 Aufzeichnungsparameter

1. Legen Sie die Codierungsparameter für die Aufzeichnung fest.

1) Wählen Sie das Register Aufzeichnung.

2) Wählen Sie eine Kamera in der Kameraliste.

Je nach Bedarf können Sie den Streamtyp, die Auflö sung, die Videoqualität und andere Parameter für Main-Stream (Dauer) bzw. Main-Stream (Ereignis) konfigurieren.

Die Eingangsaufösung der angeschlossenen Kamera wird in der Liveansicht fünf Sekunden lang angezeigt, wenn die Kamera angeschlossen oder der DVR eingeschaltet wird. Die Angabe der Eingangsauflö sung umfasst Auflö sung und Bildrate der Kamera (z. B. 1080P25).

3) Sie können die Vorteilsparameter, einschließlich Voraufzeichnung, Nachaufzeichnung, Abgelaufene Zeit und Redundanzaufzeichnung, konfigurieren (diese Option ist nur im HDD-Modus Gruppe verfü gbar) und die Tonaufzeichnung aktivieren oder deaktivieren.

- Voraufzeichnung: Der Aufzeichnungszeitraum vor der festgelegten Zeit oder einem Ereignis. Beispiel: Wenn Sie als Voraufzeichnungszeit 5 Sekunden festgelegt haben und um 10:00 Uhr ein Alarm ausgelö st wird, zeichnet die Kamera ab 9:59:55 auf.

- Nachaufzeichnung: Der Aufzeichnungszeitraum nach der festgelegten Zeit oder einem Ereignis. Beispiel: Wenn Sie als Nachaufzeichnungszeit 5 Sekunden festgelegt haben und um 11:00 Uhr ein Alarm ausgelö st wird, zeichnet die Kamera bis 11:00:05 auf.

- Abgelaufene Zeit: Dieser Wert legt fest, wie lange maximal eine Datei auf der HDD verbleibt. Nach Ablauf dieser Frist wird die Datei gelö scht. Wenn Sie als Wert "0" wählen, wird die Datei nie gelö scht. Die tatsächliche Aufbewahrungsdauer für eine Datei solle sich nach der Kapazität der HDD richten.

- Redundanzaufzeichnung: Mit der Option "Redundanzaufzeichnung" legen Sie fest, ob die Kamera die Aufnahmedateien auf der redundanten HDD speichert. Die redundante HDD mü ssen Sie in den HDD-Einstellungen konfigurieren. Ausführliche Hinweise hierzu enthält Kapitel 5.8 Redundanzaufzeichnung.

- Ton aufnehmen: Markieren Sie das Kontrollkästchen "Audioaufnahme", um den Ton aufzunehmen. Andernfalls wird das Bild ohne Ton aufgenommen.

- Videostream: Zur Auswahl stehen Main Stream und Sub-Stream. Bei Auswahl von Sub-Stream können Sie bei gleichem Speicherplatz für eine längere Zeit aufnehmen.

- 960-Modus aktivieren: Diese Option wird nur von analogen Kameras unterstützt. Im 960-Modus ist die WD1-Auflö sung für den Main Stream aktiviert. Andernfalls unterstützt die Auflö sung bis zu 4CIF. Diese Option wird nicht von TVI-Kameras unterstützt; die WD1-Auflö sung ist dagegen jederzeit verfügbaar.

4) Klicken Sie auf Anwenden, um die Einstellungen zu speichern.

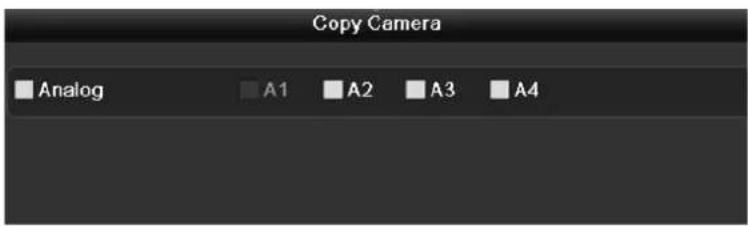

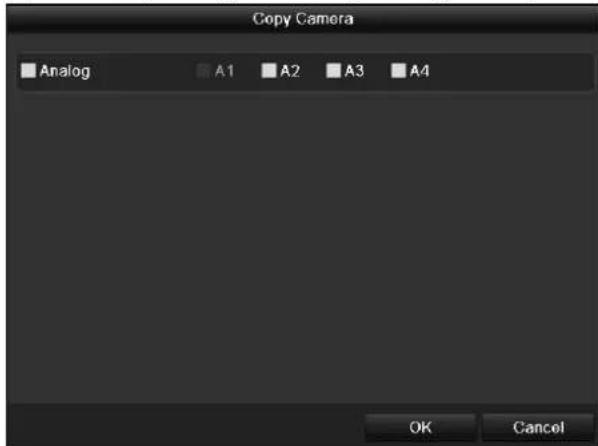

5) Klicken Sie auf Kopieren, um die Einstellungen auch für andere Kameras zu übernehmen.

Sie können dieselben Einstellungen für Kameras mit demselben Signal kopieren (d. h. Kanal № 1-3 ist für TVI-Kameras, Kanal №4 ist für eine analoge Kamera; die Einstellungen für Kanal № 1 kann nur auf Kanal 2 und 3 kopiert werden).

1. Legen Sie die Codierungsparameter für den Sub-Stream fest.

1) Wählen Sie das Register Sub-Stream.

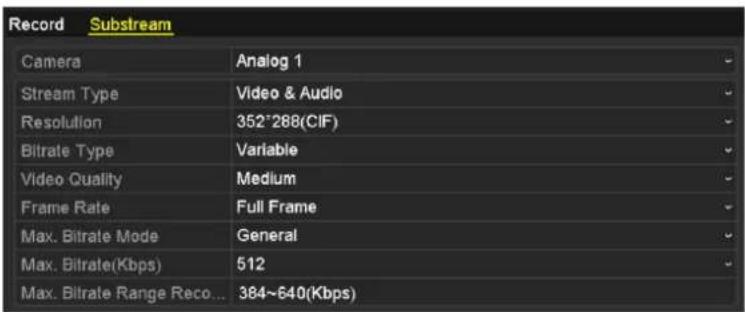

Record Substream Camera Analog 1 Stream Type Video & Audio Resolution 352*288(CIF) Bitrate Type Variable Video Quality Medium Frame Rate Full Frame Max. Bitrate Mode General Max. Bitrate(Kbps) 512 Max. Bitrate Range Reco... 384~640(Kbps)

Figure 5.5 Sub-Stream-Codierung

2) Wählen Sie eine Kamera in der Kameraliste.
3) Konfigurieren Sie die Parameter.
4) Klicken Sie auf Anwenden, um die Einstellungen zu speichern.
5) (Optional) Klicken Sie auf Kopieren, um die Einstellungen auch für andere Kanäle zu übernehmen.

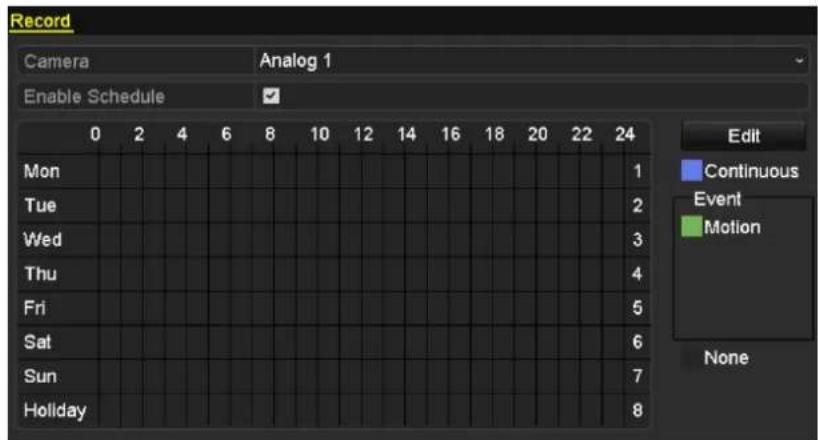

5.2 Konfigurieren eines

Aufzeichnungszeitplans

Die Modelle DS-7100 unterstützen nur die Aufnahmeart "Kontinuierlich" und "Bewegung"; das Modell DS-7200HGHI unterstützt die Aufnahmearten "Kontinuierlich", "Bewegung" und "VCA"; alle anderen Modelle unterstützen die Aufnahmearten "Kontinuierlich", "Alarm", "Bewegung", "Bewegung | Alarm", "Bewegung & Alarm" und "VCA".

Zweck:

Indem Sie einen Aufnahmezeitplan einrichten, wird zu den entsprechend festgelegten Zeiten automatisch die Kameraaufzeichnung gestartet und gestoppt.

Schritte:

1. Rufen Sie den Konfigurierungsdialog für Aufnahmezeitpläne auf:

Menü > Aufzeichnung > Zeitplan

DS-7100-SH und DS-7200HGHI-SH

Andere Modelle
Figure 5.6 Aufnahmezeitplan

1. Wählen Sie in der Auswahlliste die zu konfigurierende Kamera.

2. Markieren Sie das Kontrollkästchen vor "Zeitplan aktivieren".

3. Konfigurieren Sie den Aufnahmezeitplan.

Zeitplan bearbeiten

1) Klicken Sie auf Bearbeiten.
2) Wählen Sie im Bearbeitungsdialog den gewünschten Tag.
3) Um eine ganztägige Aufzeichnung zu planen, markieren Sie das Kontrollkästchen hinter Ganztägig.

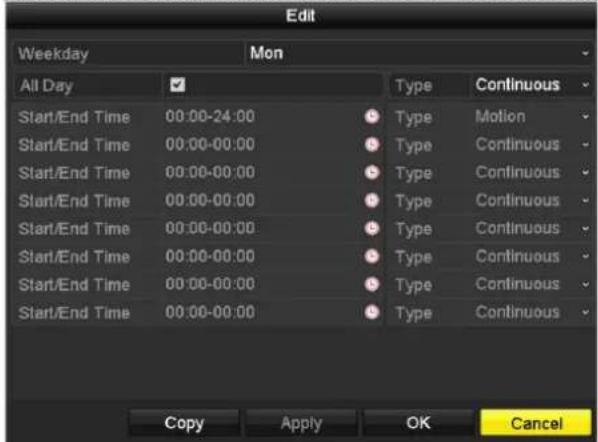

Figure 5.7 Zeitplan bearbeiten – Alle Tage

4) Um einen anderen Zeitplan einzurichten, lassen Sie das Kästchen Ganztägig leer und geben stattdessen Start- und Endzeit ein.

Figure 5.8 Zeitplan bearbeiten – Zeitraum festlegen

Pro Tag kö nnen bis zu acht Zeiträ ume eingerichtet werden. Die Zeiträ ume dü rfen sich nicht ü berschneiden. Wiederholen Sie die Schritte 1-4, um Aufnahmezeitplä ne für weitere Wochentage einzurichten. Um einen Aufnahmezeitplan für einen anderen Tag zu übernehmen, klicken Sie auf Kopieren.

Figure 5.9 Zeitpläne auf andere Tage kopieren

Die Option Urlaub ist verfügbar, wenn Sie unter Urlaubseinstellungen die entsprechende Funktion aktiviert haben. Siehe Kapitel 5.7 Konfigurierung von Urlaubsaufzeichnungen.

5) Klicken Sie auf OK, um die Einstellungen zu speichern und zur übergeordneten Menüebene zu wechseln.

Zeitplan per "Drag-and-Drop" einrichten

1) Klicken Sie auf das Farbsymbol, um in der Ereignisliste rechts eine Aufnahmeart auszuwählen.

Nachstehend finden Sie eine Beschreibung der Farbsymbole.

Figure 5.11 Beschreibung der Farbsymbole

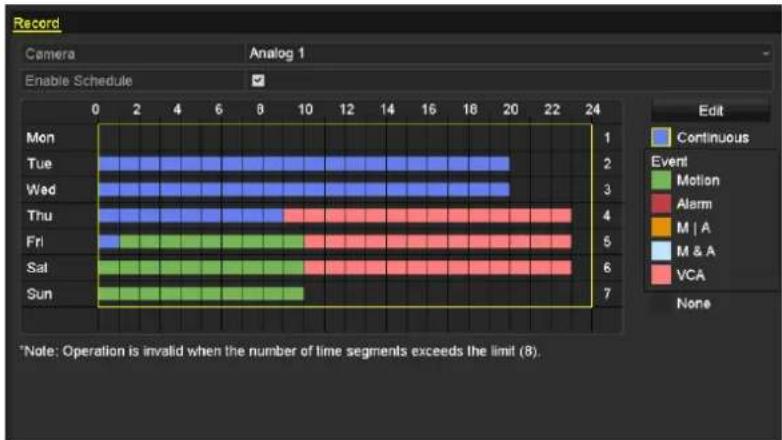

2) Klicken Sie mit der Maus auf den Zeitplan und ziehen Sie sie dann.
3) Klicken Sie auf einen Bereich außerhalb des Zeitplans, um den Vorgang zu beenden.
Wiederholen Sie Schritte 4, um Zeitplä ne für andere Kanä le zu konfigurieren. Um die Einstellungen auch für andere Kanäle zu übernehmen, klicken Sie auf Kopieren und wählen dann den gewünschten Kanal.

1. Klicken Sie auf Anwenden, um die Einstellungen zu speichern.

5.3 Konfigurierung einer

Bewegungsaufzeichnung

Zweck:

Führen Sie die folgenden Schritte aus, um die Parameter für die Bewegungserkennung zu konfigurieren. Sollten im Liveansichtsmodus Bewegungsereignisse eintreten, können diese vom DVR analysiert und entsprechende Maß nahmen eingeleitet werden. Bei aktivierter Bewegungserkennung stehen verschiedene Möglichkeiten zur Verfügung: Start der Aufzeichnung auf bestimmten Kanä len, Wechsel zur Vollbildü berwachung, Auslö sung einer akustischen Warnung, Benachrichtigung des Überwachungszentrums, E-Mail senden usw.

Schritte:

1. Rufen Sie den Konfigurierungsdialog für die Bewegungserkennung auf:

Menü > Kamera > Bewegung

Motion Detection Camera Analog 1 Enable Motion Detection Settings Sensitivity Full Screen Clear

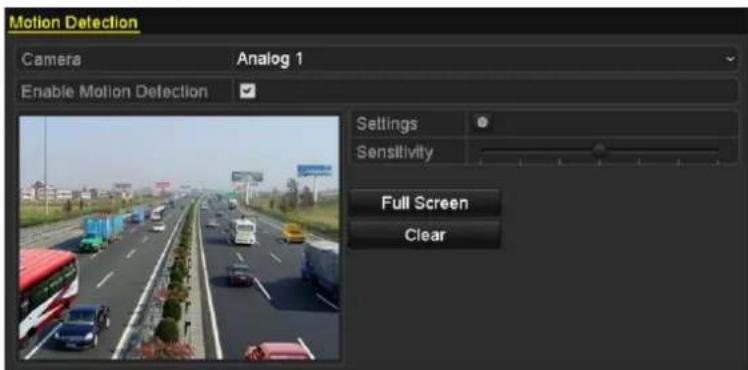

Figure 5.12 Bewegungserkennung

1. Konfigurieren der Bewegungserkennung:

1) Wählen Sie die gewü nschte Kamera.
2) Markieren Sie das Kontrollkästchen vor Bewegungserkennung aktivieren.
3) Ziehen Sie mit der Maus den gewünschten Bereich für die Bewegungserkennung. Um den gesamten Erfassungsbereich der Kamera für die Bewegungserkennung auszuwählen, klicken Sie auf Vollbild.
Um den Bewegungserkennungsbereich zu löschen, klicken Sie auf Löschen.

Motion Detection Camera Analog 1 Enable Motion Detection Settings Sensitivity Full Screen Clear

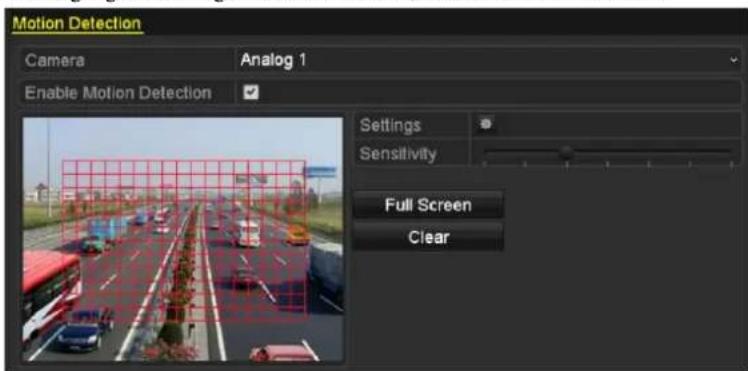

Figure 5.13 Bewegungserkennung – Erfassungsbereich deinieren

4) Klicken Sie auf Einstellungen. Daraufhin erscheint das Mitteilungsfeld für Kanalinformationen.

Figure 5.14 Bewegungserkennungseinstellungen

5) Wählen Sie die Kanäle, auf denen bei einem Bewegungserkennungsereignis die Aufzeichnung ausgelö st werden soll.
6) Klicken Sie auf Anwenden, um die Einstellungen zu speichern.
7) Klicken Sie auf OK, um zur übergeordneten Menüebene zu wechseln.
8) Beenden Sie den Konfigurierungsdialog für die Bewegungserkennung.

3. Konfigurieren des Aufnahmezeitplans

Bei Auswahl von "Bewegung" als Aufnahmeart siehe Schritt 4 in Kapitel 5.2 Konfigurieren eines Aufzeichnungszeitplans.

5.4 Konfigurieren einer alarmgesteuerten

Aufzeichnung

Die Modelle DS-7100 und DS-7200 unterstützen keinen Alarmeingang.

Zweck:

Befolgen Sie die Schritte unten, um eine alarmgesteuerte Aufzeichnung zu konfigurieren.

Schritte:

1. Rufen Sie den Konfigurierungsdialog für die Alarmaufzeichnung auf:

Menü > Konfiguration > Alarm

Alarm Status Alarm Input Alarm Output Alarm Input List Alarm Input No. 1 Local<-1 Local<-2 Local<-3 Local<-4 Local<-5 Local<-6 Local<-7 Alarm Output List Alarm Output No. Alarm Name Dwell Time Local->1 Local->2 Local->3 Local->4 5s 5s 5s 5s

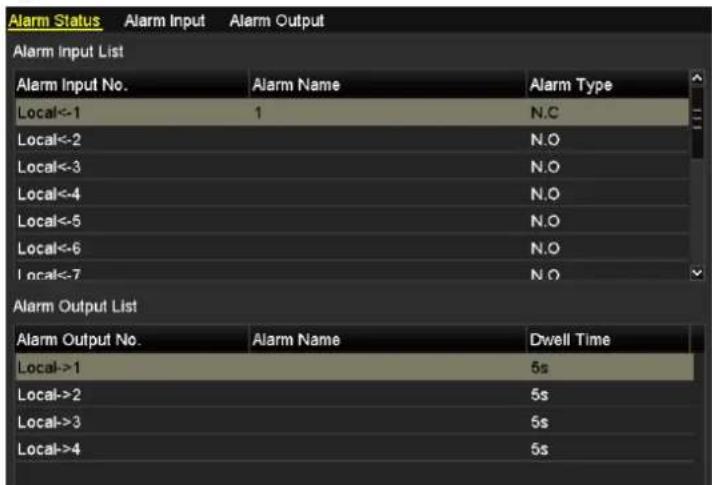

Figure 5.15 Alarmeinstellungen

1. Klicken Sie auf das Register Alarmeingang.

Alarm Status Alarm Input Alarm Output Alarm Input No. Local<-1 Alarm Name 1 Type N.C Enable ✓ Settings

Figure 5.16 Alarmeinstellungen – Alarmeingang

1) Wählen Sie die Alarmeingangsnummer und konfigurieren Sie die Alarmparameter.
2) Wählen Sie als Alarmtyp "N.O." (Normally Open) oder "N.C." (Normally Closed).
3) Markieren Sie das Kontrollkästchen vor "Einstellung".

4) Klicken Sie auf

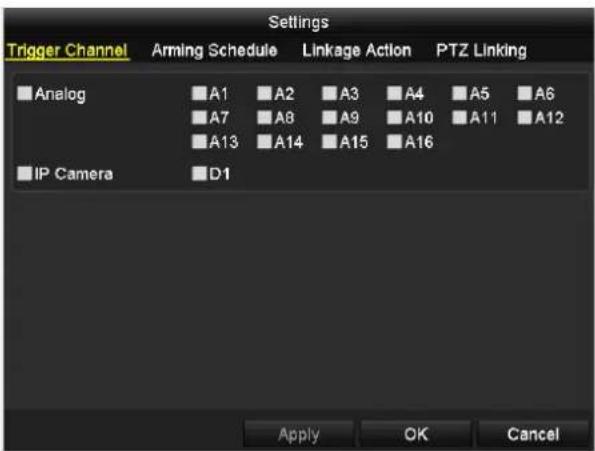

Figure 5.17 Alarmbehandlung

5) Wählen Sie den Kanal für die alarmgesteuerte Aufzeichnung.
6) Markieren Sie das Kontrollkästehen √, um den Kanal auszuwählen.
7) Klicken Sie auf Anwenden, um die Einstellungen zu speichern.
8) Klicken Sie auf OK, um zur übergeordneten Mentüebene zu wechseln.

Wiederholen Sie die Schritte oben, um weitere Alarmeingangsparameter zu konfigurieren.

Um die Einstellungen auch für andere Alarmeingänge zu übernehmen, klicken Sie auf Kopieren und wählen die gewü nschte Alarmeingangsnummer.

3. Konfigurieren des Aufnahmezeitplans

Bei Auswahl von "Alarm" als Aufnahmcart siehe Schritt 4 in Kapitel 5.2 Konfigurieren eines Aufzeichnungszeitplans.

5.5 Konfigurieren einer VCA-Aufzeichnung

Zweck:

Die Modelle DS-7200/7300/8100/9000 unterstützen die VCA-gesteuerte Aufzeichnung (Linienü berquerungs- und Einbrucherkennung).

• Die VCA-Einstellungen und die ereignisgesteuerte VCA-Aufzeichnung wird bei den Modellen DS-7200/7300/8100HGHI von einer analogen Kamera und bei den Modellen DS-7200/7300/8100/9000HQHI von zwei analogen Kameras unterstützt.
• Der DS-7100-SH unterstützt kein VCA.

Schritte:

1. Rufen Sie das VCA-Einstellungsmenü auf und wählen Sie die Kamera, bei der die VCA-Einstellungen vorgenommen werden sollen.

Menü > Kamera > VCA

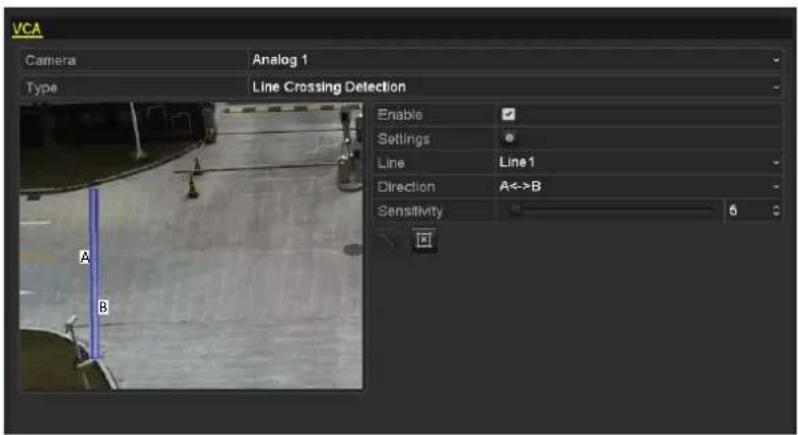

Figure 5. 19 VCA-Einstellungen

1. Konfigurieren Sie die Detektionsregeln für VCA-Ereignisse. Zu Einzelheiten siehe Schritt 2 in Kapitel 8.5 VCA-Detektionsalarm.
2. Klicken Sie auf das Symbol um die Alarmverknüpfungsaktionen für die VCA-Ereignisse zu konfigurieren.

Wählen Sie im Register Triggerkanal einen oder mehrere Kanäle, bei denen im Fall eines VCA-Alarms die Aufzeichnung gestartet werden soll.

Klicken Sie auf Anwenden, um die Einstellungen zu speichern.

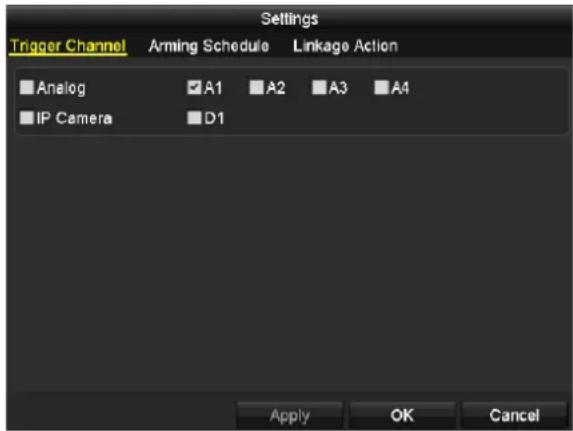

Figure 5. 20 Triggerkanal für VCA-Alarm konigurieren

Die PTZ-Verknü pfungsfunktion ist nur bei den VCA-Einstellungen von IP-Kameras verfü gbar.

1. Rufen Sie den Konfigurierungsdialog für Zeitplanaufzeichnungen auf (Menü > Aufzeichnung > Zeitplan > Aufnahmezeitplan) und wählen Sie dann "VCA" als Aufzeichnungsart. Zu Einzelheiten siehe Schritt 2 in Kapitel 5.2 Konfigurierung eines Aufnahmezeitplans.

5.6 Konfigurieren einer manuellen

Aufzeichnung

Zweck:

Führen Sie die folgenden Schritte aus, um die Parameter für die manuelle Aufzeichnung zu konfigurieren. Bei der manuellen Aufzeichnung brauchen Sie keinen Aufnahmezeitplan einzurichten.

Schritte:

1. Rufen Sie den Konfigurierungsdialog für die manuelle Aufzeichnung auf:

Menü > Manuell

Figure 5.21 Manuelle Aufzeichnung

1. Manuelle Aufzeichnung aktivieren:

Klicken Sie auf das Statussymbol ☐ vor der Kameranummer, um es zu ON zu ändern. Oder klicken Sie auf das Statussymbol ☐ vor Analog, um die manuelle Aufzeichnung für alle Kanäle zu aktivieren.

1. Manuelle Aufzeichnung deaktivieren:

Klicken Sie auf das Statussymbol ON es zu zuändern. Oder klicken Sie auf das Statussymbol ON vor Analog, um die manuelle Aufzeichnung für alle Kanäle zu deaktivieren.

Nach einem Neustart sind alle aktivierten manuellen Aufzeichnungen wieder aufgehoben.

5.7 Konfigurierung von

Urlaubsaufzeichnungen

Zweck:

Fü hren Sie die folgenden Schritte aus, um den Aufzeichnungsplan für die Urlaubszeit des laufenden Jahres zu konfigurieren. Sie können für Urlaubszeiten abweichende Aufzeichnungspläne konfigurieren.

Schritte:

1. Rufen Sie den Konfigurierungsdialog für die Aufzeichnungsplanung auf:

Menü > Aufzeichnung

1. Wählen Sie links die Option Urlaub.

Holiday Settings No.Holiday Name Status Start Date End Date Edit 1 Holiday1 Enabled 1.Jan 1.Jan 2 Holiday2 Disabled 1.Jan 1.Jan 3 Holiday3 Disabled 1.Jan 1.Jan 4 Holiday4 Disabled 1.Jan 1.Jan 5 Holiday5 Disabled 1.Jan 1.Jan 6 Holiday6 Disabled 1.Jan 1.Jan 7 Holiday7 Disabled 1.Jan 1.Jan 8 Holiday8 Disabled 1.Jan 1.Jan 9 Holiday9 Disabled 1.Jan 1.Jan 10 Holiday10 Disabled 1.Jan 1.Jan 11 Holiday11 Disabled 1.Jan 1.Jan 12 Holiday12 Disabled 1.Jan 1.Jan

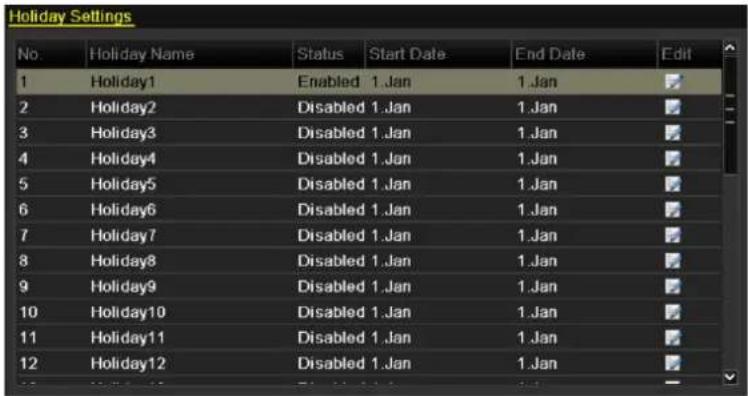

Figure 5.22 Urlaubseinstellungen

1. Bearbeiten Sie den Aufzeichnungsplan.

1) Klicken Sie auf, um den Bearbeitungsdialog aufzurufen.

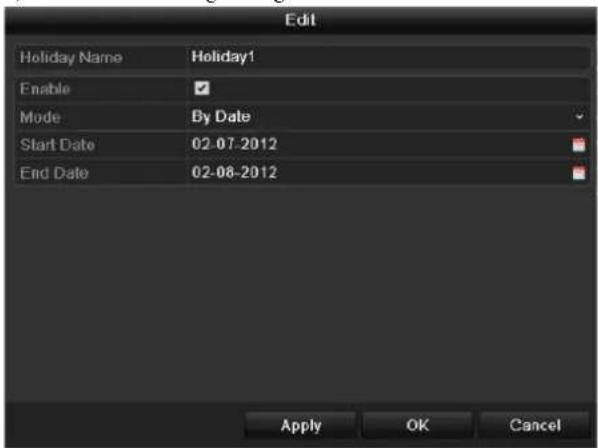

Edit Holiday Name Holiday1 Enable ✓ Mode By Date Start Date 02-07-2012 End Date 02-08-2012 Apply OK Cancel

Figure 5.23 Urlaubseinstellungen bearbeiten

2) Markieren Sie das Kontrollkästchen Aktivieren.
3) Wählen Sie in der Auswahlliste den gewü nschten Aufnahmemodus.
Es gibt drei verschiedene Datenformate: "Nach Monat", "Nach Woche" und "Nach Tag".
4) Wählen Sie das Start- und das Enddatum.
5) Klicken Sie auf Anwenden, um die Einstellungen zu speichern.

6) Klicken Sie auf OK, um den Bearbeitungsdialog zu verlassen.

1. Konfigurieren Sie den Aufnahmezeitplan.

Bei Auswahl von "Urlaub" lesen Sie bitte Kapitel 5.2 Konfigurierung eines Aufnahmezeitplans, oder richten den Zeitplan mit Hilfe der Zeitachse ein.

Figure 5. 24 Zeitplan bearbeiten – Urlaub

Pro Tag können bis zu acht Zeiträ ume eingerichtet werden. Die Zeiträ ume dürfen sich nicht ü berschneiden. In der Zeittabelle des Kanals werden sowohl der Urlaubszeitplan als auch der normale Tageszeitplan angezeigt.

Wiederholen Sie Schritte 4 oben, um den Urlaubszeitplan für einen anderen Kanal einzurichten. Um die Einstellungen auch für andere Kanäle zu übernehmen, klicken Sie auf Kopieren und wählen dann den gewü nschten Kanal.

5.8 Konfigurierung der

Redundanzaufzeichnung

Zweck:

Wenn die Redundanzaufzeichnung aktiviert ist, werden die Aufnahmedateien nicht nur auf der R/W-HDD, sondern auch auf der redundanten HDD aufgezeichnet, was die Datensicherheit und -zuverlässigkeit erheblich steigert.

Bevor Sie anfangen:

Bevor Sie als HDD-Eigenschaft "Redundanz" wählen, müssen Sie in den erweiterten HDD-Einstellungen als Speichermodus "Gruppe" festlegen. Ausführliche Hinweise hierzu finden Sie in Kapitel 10.4 Verwaltung von HDD-Gruppen. Es muss mindestens eine weitere HDD im R/W-Modus geben.

Schritte:

1. Rufen Sie den HDD-Informationsdialog auf.

Menü > HDD

1. Wählen Sie die HDD und klicken Sie dann auf , um die lokalen HDD-Einstellungen aufzurufen.

1) Wählen Sie als HDD-Eigenschaft "Redundanz".

Figure 5. 26 HDD Allgemein – Bearbeitung

2) Klicken Sie auf Anwenden, um die Einstellungen zu speichern.
3) Klicken Sie auf OK, um zur übergeordneten Menüebene zu wechseln.

1. Rufen Sie den Konfigurierungsdialog für die Aufzeichnungsplanung auf:

Menü > Aufzeichnung > Parameter

1) Wählen Sie das Register Aufzeichnung.

2) Wählen Sie die zu codierende Kamera.
3) Markieren Sie das Kontrollkästchen Redundanzaufzeichnung.
4) Klicken Sie auf Anwenden, um die Einstellungen zu speichern.

Um die Einstellungen auch für andere Kanäle zu übernehmen, klicken Sie auf Kopieren und wählen dann den gewü nschten Kanal.

5.9 Konfigurierung einer HDD-Gruppe

Zweck:

Sie können HDDs gruppieren und die Aufnahmedateien in bestimmten HDD-Gruppen speichern.

Schritte:

1. Rufen Sie den HDD-Konfigurierungsdialog auf:
   Menü > HDD > Erweiterte Einstellungen

2. Wählen Sie die Option Erweiterte Einstellungen.
   Kontrollieren Sie, ob als Speichermodus für die HDD "Gruppe" festgelegt ist. Falls nicht, markieren Sie "Gruppe". Ausführliche Hinweise hierzu finden Sie in Kapitel 10.4 Verwaltung von HDD-Gruppen.

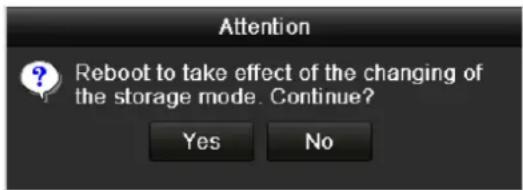

3. Wählen Sie im linken Menü Allgemein.

Klicken Sie auf, um den Bearbeitungsdialog aufzurufen.

1. Konfigurieren Sie die HDD-Gruppe.

1) Wählen Sie eine Nummer für die HDD-Gruppe.
2) Klicken Sie auf Anwenden, um die Einstellungen zu speichern.
3) Klicken Sie auf OK, um zur übergeordneten Menüebene zu wechseln.
Wiederholen Sie die Schritte oben, um weitere HDD-Gruppen zu konfigurieren.

1. Wählen Sie die Kanäle, deren Aufnahmedateien in der HDD-Gruppe gespeichert werden sollen.

1) Wählen Sie die Option Erweiterte Einstellungen.

Figure 5.28 HDD – Erweiterte Einstellungen

2) Wählen Sie in der Auswahlliste Auf HDD-Gruppe aufzeichnen die Gruppennummer.
3) Markieren Sie die Kanäle, die in dieser Gruppe gespeichert werden sollen.
4) Klicken Sie auf Anwenden, um die Einstellungen zu speichern.

Nachdem Sie die HDD-Gruppen konfiguriert haben, können Sie die Aufzeichnungseinstellungen wie in Kapitel 5.2-5.7 beschrieben konfigurieren.

5.10 Dateischutz

Zweck:

Sie können die Aufnahmedateien sperren oder als HDD-Eigenschaft "Nur Lesen" wählen, um zu verhindern, dass sie ü berschrieben werden.

Dateischutz mittels Sperren der Aufnahmedateien

Schritte:

1. Rufen Sie die Wiedergabeeinstellungen auf.

Menü > Export

1. Wählen Sie die Kanäle, die Sie untersuchen wollen, indem Sie das Kontrollkästchen zu ändern.
2. Konfigurieren Sie Aufzeichnungsart, Dateityp sowie Start- und Endzeit.
3. Klicken Sie auf Suchen, um die Ergebnisse aufzurufen.

Search result Ca... Start/End Time Size Play Lock A1 07-17-2013 08:35:30-09:59:33 916.839KB A1 07-17-2013 09:59:33-11:15:30 822.279KB A1 07-17-2013 11:15:31-11:16:09 412KB A1 07-17-2013 11:16:09-11:22:31 80.927KB A1 07-17-2013 11:24:08-11:34:40 136.399KB A1 07-17-2013 11:34:40-12:56:39 998.768KB A1 07-17-2013 13:48:20-13:51:37 41.242KB A1 07-17-2013 13:51:37-14:16:07 296.418KB A1 07-17-2013 14:17:45-14:26:46 111.789KB A1 07-17-2013 14:26:50-15:10:49 531.929KB A2 07-17-2013 08:35:31-11:22:31 109.640KB A2 07-17-2013 11:24:08-12:56:07 60.289KB A2 07-17-2013 13:48:20-14:16:08 18.254KB A2 07-17-2013 14:17:46-15:11:47 35.370KB Total: 72 P: 1/1 HDD: 1 Start time: 07-17-2013 08:35:30 End time: 07-17-2013 09:59:33 Total size: OMB Export All Export Cancel

Figure 5.30 Export – Suchresultat

1. Schützen Sie die Aufnahmedateien.

1) Wählen Sie die zu schützenden Dateien aus und klicken Sie dann auf das Symbol Es wechselt daraufhin zu als Hinweis darauf, dass die Datei gesperrt ist.

Es können nur Aufnahmedateien gesperrt werden, bei denen die Aufzeichnung abgeschlossen ist.

2) Klicken Sie auf um des Status zu ändern und die Datei freizugeben. Die Datei ist dann nicht mehr geschü tzt.

Dateischutz mittels HDD-Eigenschaft "Nur Lesen"

Bevor Sie anfangen:

Um die HDD-Eigenschaft zu ändern, müssen Sie als Speichermodus der HDD "Gruppe" wählen. Siehe Kapitel 10.4 Verwaltung von HDD-Gruppen.

Schritte:

1. Rufen Sie den HDD-Konfigurierungsdialog auf:

Menü > HDD

1. Klicken Sie auf, um die zu schü tzende HDD zu bearbeiten.

1. Wählen Sie als HDD-Eigenschaft "Nur Lesen".
2. Klicken Sie auf OK, um zur übergeordneten Menüebene zu wechseln.

• Sie können keine Dateien auf einer Nur-Lesen-HDD speichern. Um Dateien auf einer HDD zu speichern, ändern Sie die Eigenschaft zu "Lesen/Schreiben".
• Falls nur eine HDD vorhanden und auf "Nur Lesen" eingestellt ist, kann der NVR keine Dateien aufzeichnen. Nur der Liveansichtsmodus ist verfügbar.
• Wenn Sie die HDD auf "Nur Lesen" setzen und der NVR Dateien speichern will, erfolgt der Speichervorgang auf der nächsten Lesen/Schreiben-HDD. Ist nur eine HDD vorhanden, wird die Aufzeichnung gestoppt.

Chapter 6 Wiedergabe

6.1 Wiedergabe von aufgezeichneten Dateien

6.1.1 Sofortwiedergabe

Zweck:

Wiedergabe der aufgezeichneten Videodateien eines bestimmten Kanals im Liveansichtsmodus.

Kanalumschaltung wird unterstützt.

Sofortwiedergabe nach Kanal

Schritte:

Wählen Sie im Liveansichtsmodus einen Kanal aus und klicken Sie dann in der Symbolleiste auf

Im Sofortwiedergabemodus werden nur Aufnahmedateien wiedergegeben, die in den letzten fü nf Minuten auf diesem Kanal aufgezeichnet wurden.

6.1.2 Wiedergabe nach normaler Videosuche

Wiedergabe nach Kanal

Rufen Sie den Wiedergabedialog auf:

Maus: Klicken Sie in der Liveansicht mit der rechten Maustaste auf einen Kanal und wählen Sie die Menü option "Wiedergabe" (siehe unten).

Andere Modelle
Figure 6.2 Kontextmenü in der Liveansicht

Die Modelle DS-7100, DS-7200 und DS-7324/7332HGHI-SH haben keine Zusatzmonitoroption.

Frontblende: Drücken Sie die Wiedergabetaste, um Aufnahmedateien des Kanals in der Einzelbildschirm-Liveansicht wiederzugeben.

In der Mehrfachbildschirm-Liveansicht werden die aufgezeichneten Dateien des oberen linken Kanals wiedergegeben.

Wenn Sie beim DS-7300/8100/9000 während der Wiedergabe eine Zifferntaste betätigen, wechselt die Wiedergabe zur entsprechenden Kamera.

Wiedergabe nach Zeit

Zweck:

Wiedergabe von Videodateien, die innerhalb eines bestimmten Zeitraums aufgezeichnet wurden. Unterstützt werden die gleichzeitige Wiedergabe mehrerer Kanä le sowie die Kanalumschaltung.

Schritte:

1. Rufen Sie den Wiedergabedialog auf:

Menü > Wiedergabe

1. Markieren Sie in der Kanalliste das Kontrollkästchen für den gewünschten Kanal und klieken Sie dann doppelt, um ein Datum im Kalender auszuwählen.

Dec 2014 S M T W T F S 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 _______________________________

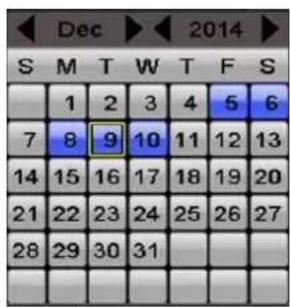

Figure 6.3 Wiedergabekalender

Falls für diese Kamera an einem bestimmten Tag aufgezeichnete Dateien vorhanden sind, wird das Symbol des betreffenden Tages als 9 angezeigt. Andernfalls ist die Anzeige 9

Wiedergabedialog

Die Wiedergabe können Sie mit Hilfe der Symbolleiste unten im Wiedergabefenster steuern (siehe unten).

Normal Max. Ca... Min. Ca... Camera 01 Camera 02 Camera 03 Camera 04 IPdome Apr 2015 S M T W T F S 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 15-08-2014 05:32:49 - 02-04-2015 09:56:47 30:00:30 Normal Event

Figure 6.4 Wiedergabedialog

Klicken Sie auf einen Kanal, um während der Wiedergabe zu einem anderen Kanal zu wechseln, oder geben Sie mehrere Kanä le gleichzeitig wieder.

15-08-2014 05:32:49 - 02-04-2015 09:56:47 00:05:37 Normal Event

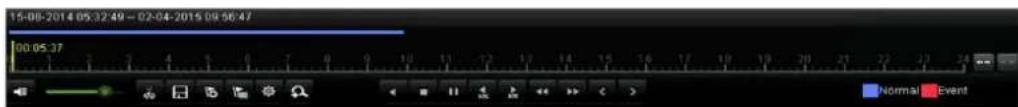

Figure 6.5 Wiedergabe-Symbolleiste

Table 6.1 Erläuterung der Symbolleistenelemente

Schaltflä che	Funktion	Schaltflä che	Funktion	Schaltflä che	Funktion
	Stumm/Ton ein		Sequenzanzeige starten/beenden	[2070]	Clip(s) speichern
	Standardmarkierung hinzu		Individualmarkierung hinzu	[52TC]	Markierungsverwaltung
[544H]	Digitaler Zoom		Pause/Rü ckwä rtswiedergabe	[40XX]	Stopp
[0CX3]	30s zurü ck	[1YWC]	30s vor	[7WGT]	Voriger Tag
	Langsam vor	[1AKGA]	Schnell vor	[1KTWE]	Nä chster Tag
[2CKD]	Zeitachsc vor/zurü ck	[1X8C]	Fortschrittsbalken	[80DK]	Vollbild
[52T2]	Beenden		Videotyppleiste		Normale Wiedergabe
[00AD]	Lautstä rke einstellen

15-08-2014 05:32:49 -- 02-04-2015 09:56:47 gibt die Start- und Endzeit der Aufnahmedateien an.
- bedeutet normale Aufzeichnung (manuell oder zeitgeplant); - bedeutet Ereignisaufzeichnung (Bewegung, Alarm, Bewegung | Alarm, Bewegung und Alarm).
- Fortschrittsbalken: Um zu einem bestimmten Bild zu gelangen, klicken Sie auf einen Punkt des Fortschrittsbalkens.

6.1.3 Wiedergabe nach Ereignissuche

Zweck:

Wiedergabe von Aufnahmedateien, die durch Einschränkung des Ereignistyps (Bewegungserkennung, Alarmeingang oder VCA) gefunden wurden, auf einem oder mehreren Kanä len. Kanalumschaltung wird unterstützt.

• Die Wiedergabe nach Alarmeingang wird nicht von DVR-Modellen DS-7100 und DS-7200HGHI unterstützt.
  • Der DS-7100 unterstützt kein VCA.

Schritte:

1. Rufen Sie den Wiedergabedialog auf:

Menü > Wiedergabe

1. Klicken Sie auf Normal und wählen Sie Event um den Ergebniswiedergabedialog aufzurufen.
2. Wählen Sie als Ereignistyp Alarmeingang, Bewegung, Linienüberquerungserkennung, Einbrucherkennung und geben Sie die Start- und Endzeit für die Suche an.

Type Motion ✓ Camera ✓ Camera 01 ✓ Camera 02 ✓ Camera 03 ✓ Camera 04 ✓ IPCamera 01 Start Time 06-18-2014 00:00:00 End Time 06-18-2014 23:59:59 Q Search

Figure 6.6 Videosuche nach Bewegung

1. Klicken Sie auf Suchen, um eine Liste mit passenden Aufnahmedateien aufzurufen.

2. Wählen Sie eine Datei und klicken Sie dann auf ☐ um die zugehörige Aufnahmedatei wiederzugeben. Klicken Sie auf Zurück, um zum Suchdialog zurückzukehren.

Falls das Suchergebnis nur einen Kanal enthält, klicken Sie auf, and diesen Kanal im Vollbildmodus wiederzugeben.

Bei mehreren Kanälen klicken Sie auf 📋, um den Dialog für die Synchronwiedergabe aufzurufen. Markieren Sie das Kontrollkä stchen √um einen Kanal für die Wiedergabe auszuwä hlen, oder wählen Sie mehrere Kanä le für die Synchronwiedergabe aus.

Die maximale Anzahl von Kanä len für die Synchronwiedergabe variiert je nach Modell.

Synch Playback Analog A1 A2 A3 A4 A5 A6 A7 A8 A9 A10 A11 A12 A13 A14 A15 A16 OK Cancel

Figure 6.7 Kanalwahl für die Simultanwiedergabe

6. Ereigniswiedergabedialog

Über die Symbolleiste unten im Dialogfenster können Sie die Wiedergabe steuern.

Für die Wiedergabe ereignisgesteuerter Aufnahmedateien kann die Vor- und Nachwiedergabe konfiguriert werden.

Vorwiedergabe: Der Wiedergabezeitraum vor dem eigentlichen Ereignis. Beispiel: Wenn Sie als Vorwiedergabezeit 5 Sekunden festgelegt haben und um 10:00 Uhr ein Alarm ausgelö st wurde, wird das Video ab 9:59:55 wiedergegeben.

Nachwiedergabe: Der Wiedergabezeitraum nach dem eigentlichen Ereignis. Beispiel: Wenn Sie als Nachwiedergabezeit 5 Sekunden festgelegt haben und die Alarmaufzeichnung um 11:00 Uhr endet, wird das Video bis 11:00:05 wiedergegeben.

1. Klicken Sie auf < oder >, um zum vorhergehenden oder nächsten Ereignis zu wechseln. Eine Beschreibung der Schaltflä chen enthält Tabelle 6.1.

6.1.4 Wiedergabe nach Markierung

Zweck:

Videomarkierungen ermöglichen es, relevante Informationen wie Personen oder Standort für einen bestimmten Zeitpunkt während der Wiedergabe zu protokollieren. Auß erdem können Sie mit Hilfe von Videomarkierungen gezielt nach Aufnahmedateien und Zeitpunkten suchen.

Vor der Wiedergabe nach Markierung:

1. Rufen Sie den Wiedergabedialog auf.

Menü > Wiedergabe

1. Suchen Sie die Aufnahmedatei(en) und geben Sie sie wieder. Ausführliche Hinweise zur Suche und Wiedergabe von Aufnahmedateien enthält Kapitel 6.1.2 Wiedergabe nach Kanal.

Normal Max. Ca... Min. Ca... Camera 01 Camera 02 Camera 03 Camera 04 IPdome Apr • 2015 S M T W T F S 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 00:00:30 Normal Sent

Figure 6.9 Wiedergabe nach Zeit

Klicken Sie auf 1 n eine Standardmarkierung hinzuzufü gen.

Klicken Sie auf 15 h eine benutzerdefinierte Markierung hinzuzufü gen und einen Markierungsnamen einzugeben.

Max. 64 Markierungen können zu einer einzelnen Videodatei hinzugefü gt werden.

1. Markierungsverwaltung

Klicken Sie auf Markierungen zu ü berprü fen, zu bearbeiten und zu lö schen.

Tag management Cam... Tag Name Time Edit Del... A1 TAG 06-17-2014 17:06:25 A1 A1 06-17-2014 17:06:27 A1 TAG 06-17-2014 17:06:30 Total: 3 P: 1/1 Cancel

Figure 6. 10 Markierungsverwaltung

Schritte:

1. Wählen Sie in der Auswahlliste Markierung.
2. Wählen Sie die Kanäle, geben Sie die Start- und Endzeit ein, und klicken Sie dann auf Suchen, um das Suchergebnis aufzurufen.

Sie können auch ein Stichwort in das Textfeld Keyword, um nach der

Markierung zu suchen.

Figure 6.11 Videosuche nach Markierung

1. Klicken Sie auf „um die Datei wiederzugeben.

Klicken Sie auf Zurü ck, um zum Suchdialog zurü ckzukehren.

Vor- und Nachwiedergabe sind konfigurierbar.

Klicken Sie auf < oder > um zur vorhergehenden oder nächsten Markierung zu wechseln. Eine Beschreibung der Schaltflächen enthält Tabelle 6.1.

6.1.5 Wiedergabe nach Smart-Suche

Zweck:

Die Smart-Wiedergabefunktion ist eine einfache Möglichkeit, um weniger interessante Informationen zu

ü bergehen. Im Smart-Wiedergabemodus analysiert das System das Video mit Bewegungs- oder

VCA-Informationen und markiert es in der Wiedergabeverlaufsleiste grü n. Die Filterregeln für

Aufnahmedateien und Wiedergabegeschwindigkeit für zugehö rige und nicht zugehö rige Videos können je nach Bedarf konfiguriert werden.

Die Wiedergabe nach Smart-Suche wird nicht von IP-Kameras unterstützt.

Schritte:

1. Rufen Sie den Dialog für die Smart-Wiedergabe auf.

2. Wählen Sie eine Kamera in der Liste sowie ein Datum im Kalender und klicken Sie dann auf um die Wiedergabe zu starten.

3. Klicken Sie in der Symbolleiste auf ☐, um den Smart-Suchmodus zu aktivieren. Daraufhin erscheint unten auf dem Bildschirm die Smart-Suche-Symbolleiste.

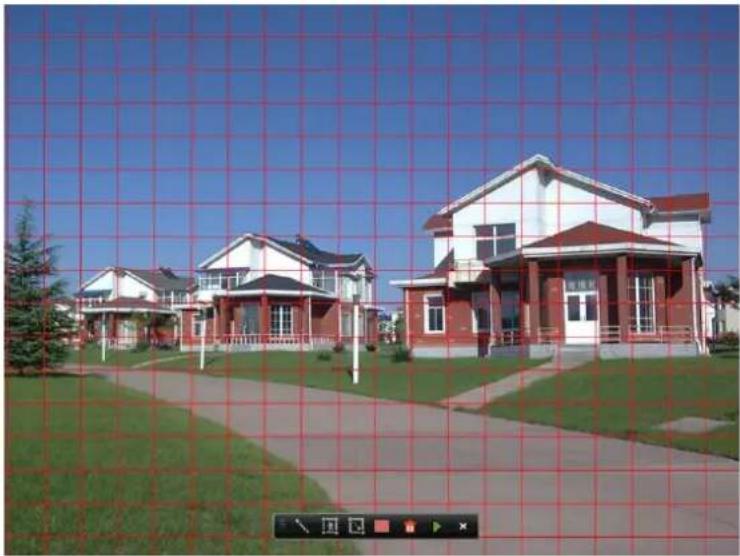

Figure 6.12 Markieren des Suchbereichs

VCA-Ereignisse werden vom Modell DS-7100 nicht unterstützt.

1. Markieren Sie durch Klicken und Ziehen mit der Maus einen oder mehrere Smart-Suchbereiche für ein VCA- oder Bewegungsereignis.

• Linienüberquerungserkennung

Klicken Sie auf und dann auf das Bild, um den Start- und Endpunkt auf der Zeitachse festzulegen.

- Einbrucherkennung

Klicken Sie auf 14 und bestimmen Sie vier Punkte, um einen viereckigen Bereich für die Bewegungserkennung zu definieren. Es kann nur ein Bereich definiert werden.

• Bewegungserkennung

Klicken Sie auf 📁 und definieren Sie dann manuell durch Klicken und Ziehen mit der Maus den Detektionsbereich. Sie können auch auf 📁 klicken, um den gesamten Bildschirm als Detektionsbereich zu wählen.

1. Klicken Sie auf ▶, um die Suche zu starten. Das Ergebnis wird als ■ im Fortschrittsbalken des Smart-Wiedergabedialogs angezeigt.

Alternativ klicken Sie auf alle eingerichteten Bereiche zu lö schen.

1. Klicken Sie auf ▶, um die Wiedergabe zu starten.

Smart Camera 01 Camera 02 Camera 03 Camera 04 Camera 05 Camera 06 Camera 07 Camera 08 Camera 09 Camera 10 Camera 11 Camera 12 Camera 13 Camera 14 May 2014 S M T W T F S 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 Normal Event Show

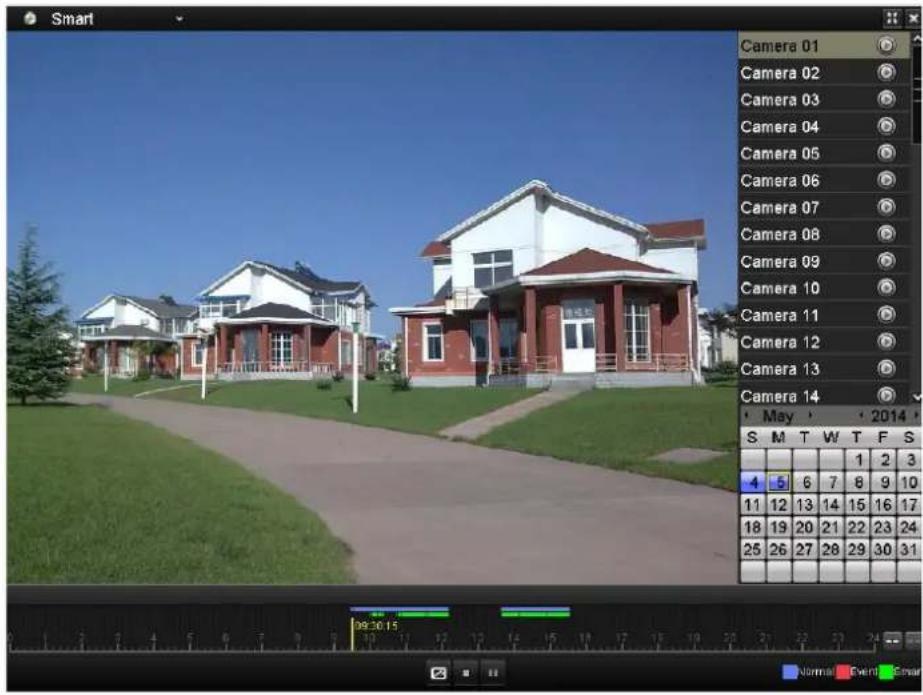

Figure 6.13 Smart-Wiedergabedialog

NOTE

• Fortschrittsbalken: Um zu einem bestimmten Bild zu gelangen, klicken Sie auf einen Punkt des Fortschrittsbalkens oder ziehen ihn mit der Maus.
• Videotypeiste: normale Aufzeichnung (manuell oder geplant); Ereignisaufzeichnung; Smart-Suchaufzeichnung.

Table 6.2 Erläuterung des Smart-Wiedergabedialogs

Schaltflä che	Funktion	Schaltflä che	Funktion	Schaltflä che	Funktion
[TKXW]	Smart-Suche		Stopp	[CGV0]	Pause / Wiedergabe
[AT46]	Fortschrittsbalken		Zeitachsevor/zurü ck	[WW88]	Videotyp / Bild

6.1.6 Wiedergabe nach Systemprotokoll

Zweck:

Wiedergabe von Protokolldateien im Zusammenhang mit Kanä len nach einer Systemprotokollsuche.

Schritte:

1. Rufen Sie den Dialog für die Protokollsuche auf:

Menü > Wartung > Protokollsuche

Log Search Log Export Start Time 07-18-2013 00:00:00 End Time 07-18-2013 23:59:59 Major Type All Minor Type Alarm Input Alarm Output Start Motion Detection Stop Motion Detection Start Video Tampering Detection Stop Video Tampering Detection No. Major Type Time Minor Type Paramet...Play Details Total: 0 P: 1/1 Export Search Back

Figure 6. 14 Dialog für die Protokollsuche

1. Klicken Sie auf das Register Protokollsuche, um die Wiedergabe nach Systemprotokollen aufzurufen. Legen Sie die Suchzeit fest und klicken Sie dann auf Suchen.

Figure 6.15 Ergebnis der Systemprotokollsuche

1. Wählen Sie ein Protokoll mit einer Aufnahmedatei und klicken Sie dann auf um den Wiedergabedialog aufzurufen.

Falls es für den angegeben Protokollzeitpunkt keine Aufnahmedatei gibt, erscheint der Hinweis "Kein Ergebnis gefunden".

1. Wiedergabeverwaltung.

Über die Symbolleiste unten im Dialogfenster können Sie die Wiedergabe steuern.

Figure 6. 16 Wiedergabe nach Protokoll

6.1.7 Wiedergabe einer externen Datei

Zweck:

Führen Sie die folgenden Schritte durch, um Wiedergabedateien von externen Gerä ten abzurufen und wiederzugeben.

Schritte:

1. Rufen Sie den Suchdialog auf.

Menü > Wiedergabe

1. Wählen Sie oben links in der Auswahlliste Externe Datei.

Die Dateien werden rechts in der Liste aufgelistet.

Klicken Sie auf Refresh teiliste zu aktualisieren.

1. Klicken Sie auf, um die Datei wiederzugeben.

External File Device N... USB1-1 Name Play player.exe ch01_201307... ch01_201307... Refresh

Figure 6. 17 Wiedergabedialog für externe Dateien

6.2 Zusä tzliche Wiedergabefunktionen

6.2.8 Einzelbildwiedergabe

Zweck:

Bild-fü r-Bild-Wiedergabe von Videodateien, um bei ungewö hnlichen Ereignissen Bilddetails zu ü berprü fen.

Schritte:

• Benutzung einer Maus

Klicken Sie im Wiedergabedialog so lange auf bis die Geschwindigkeit zu Einzelbild wechselt. Einmaliges Klicken im Wiedergabebildschirm bewirkt die Wiedergabe oder Rü ckwä rtswiedergabe eines Bildes. Ferner ist die Schaltflä che in der Symbolleiste verfü gbar.

- Benutzung der Frontblenden-Bedienelemente (nicht beim DS-7100-SH und DS-7200HGHI-SH)

Drücken Sie auf v m als Geschwindigkeit Einzelbild zu wählen. Einmaliges Klicken im Wiedergabebildschirm oder Betätigen der Taste auf der Gerä tevorderseite bewirkt die Wiedergabe oder Rückwärtswiedergabe eines Bildes.

6.2.9 Digitaler Zoom

Schritte:

1. Klicken Sie in der Wiedergabesteuerung auf um den Dialog für den digitalen Zoom aufzurufen.
2. Ziehen Sie mit der Maus ein rotes Rechteck auf. Das Bild wird daraufhin 16-fach vergrößert.

Figure 6. 18 Digitalen Zoombereich aufziehen

1. Klicken Sie mit der rechten Maustaste, um den Digitalzoom-Dialog zu beenden.

6.2.10 Rückwärtswiedergabe mehrerer Kanäle

Zweck:

Sie kö nnen die Aufnahmedateien mehrerer Kanä le rü ekwär rts wiedergegeben. Bis zu 16 Kanä le kö nnen gleichzeitig rü ekwär rts wiedergegeben werden.

Schritte:

1. Rufen Sie den Wiedergabedialog auf.

Menü > Wiedergabe

1. Markieren Sie mehr als ein Kontrollkästchen, um mehrere Kanäle auszuwählen, und wählen Sie dann ein Datum im Kalender.

Normal Max. Ca... Min. Ca... Camera 01 Camera 02 Camera 03 Camera 04 IPdome Apr • 2015 S M T W T F S 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 15-08-2014 05:32:49 - 02-04-2015 10:11:42 16:11:12 Normal Event

Figure 6. 19 4-Kanal-Simultanwiedergabe

1. Klicken Sie auf um die Aufnahmedateien rückwärts wiederzugeben.

Chapter 7 Datensicherung

7.1 Sicherung von Aufnahmedateien

Bevor Sie anfangen:

Installieren Sie bitte das oder die Backup-Gerä te.

7.1.1 Sicherung nach normaler Videosuche

Zweck:

Aufgenommene Dateien können auf verschiedenen Medien wie USB Flash-Laufwerken, USB-HDDs oder einem DVD-Brenner gesichert werden.

Sicherung auf USB-Flash-Laufwerken, USB-HDDs und USB-Brennern

Schritte:

1. Rufen Sie den Export-Dialog auf.

Mentü > Exportieren > Normal

Figure 7.1 Normaler Export-Dialog

1. Definieren Sie die Suchbedingungen und klicken Sie dann auf Suchen, um den Suchergebnisdialog aufzurufen.

Search result Ca... Start/End Time Size Play Lock A1 07-19-2013 15:02:32-15:02:44 442KB A1 07-19-2013 15:03:18-15:03:29 463KB A1 07-19-2013 15:07:51-15:08:03 596KB A1 07-19-2013 15:08:11-15:08:31 3.996KB A1 07-19-2013 15:08:42-15:09:03 4.228KB A1 07-19-2013 15:16:06-15:16:20 3.630KB A1 07-19-2013 15:16:31-15:16:52 5.479KB A1 07-19-2013 15:26:35-15:27:16 10.105KB A1 07-19-2013 15:28:47-15:28:57 3.411KB A1 07-19-2013 15:37:25-15:37:35 3.569KB A1 07-19-2013 15:38:18-15:38:31 3.960KB A1 07-19-2013 15:38:46-15:38:58 4.138KB A1 07-19-2013 15:51:31-15:51:43 4.051KB A1 07-19-2013 15:56:05-15:56:15 3.839KB Total: 27 P: 1/1 HDD: 1 Start time: 07-19-2013 15:02:32 End time: 07-19-2013 15:02:44 Total size: 0MB Export All Export Cancel

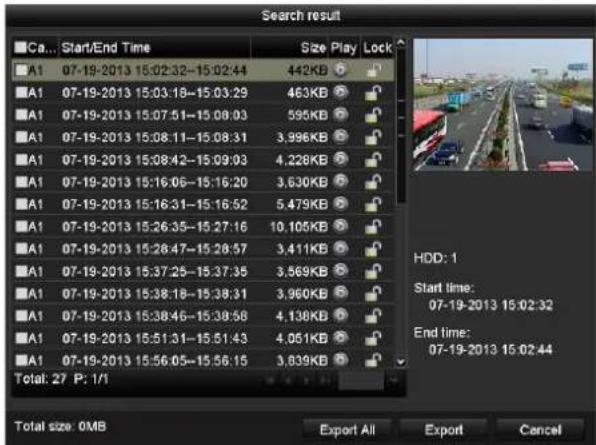

Figure 7.2 Ergebnis einer normalen Backup-Videosuche

1. Wä hlen Sie die zu sichernden Aufnahmedateien.

Klicken Sie auf 📂 in die Aufnahmedatei zwecks Prü fung wiederzugeben. Markieren Sie das Kontrollkä stchen vor den zu sichernden Aufnahmedateien.

Die Grö ß e der aktuell ausgew ä hlten Dateien wird links unten im Fenster angezeigt.

4. Export

Klicken Sie auf Exportieren, um den Sicherungsvorgang zu starten.

Falls das vorgeschene USB-Gerä t nicht erkannt wird:

• Klicken Sie auf Aktualisieren.
- Schließ en Sie das Gerä t erneut an.
- Überprüfen Sie die Kompatibilität laut Hersteller.

Sie können das USB-Gerä t auch formatieren, indem Sie auf Formatieren klicken.

Export Device Name USB1-1 Name Size Type Edit Date Delete Play a01_md_ch01_130... 2.626KB File 07-23-2013 10:17:28 ch01_20130722084... 22KB File 07-22-2013 17:13:00 ch01_20130722084... 22KB File 07-22-2013 17:13:00 ch01_20130722084... 22KB File 07-22-2013 17:13:00 player.exe 786KB File 07-23-2013 10:17:28 Free Space 7,660MB New Folder Format Export Cancel

Figure 7.3 Export nach normaler Videosuche mit USB-Flash-Laufwerk

Export Device Name: USB CD/DVD-RW Name Size Type Edit Date Delete Plan 11 Folder 06-23-2011 20:07:22 Backup Folder 06-23-2011 20:07:28 Export record files to mc 0KB File 06-23-2011 20:07:58 Welcome to use backup 0KB File 06-23-2011 20:07:36 ch03_2011062300000 26/MB File 06-23-2011 20:15:02 ch03_20110623042932 200MB File 06-23-2011 20:11:14 ch03_20110623091403 4,423KB File 06-23-2011 20:11:20 ch03_20110623092323 12.7MB File 06-23-2011 20:12:12 ch03_20110623113325 110MB File 06-23-2011 20:12:54 ch03_20110623132800 18.367KB File 06-23-2011 20:13:02 ch03_20110623134743 37,305KB File 06-23-2011 20:13:12 player.exe 508KB File 06-23-2011 20:09:40 Free Space 150MB Erase Export Cancel

Figure 7.4 Export nach normaler Videosuche mit USB-Brenner

Beenden Sie den Export-Dialog erst, nachdem alle Aufnahmedateien auf das USB-Flash-Laufwerk ü bertragen wurden und der Hinweis "Export beendet" erscheint.

1. Überprüfen Sie das Backup-Ergebnis.

Wählen Sie die Aufnahmedatei im Export-Dialog und klicken Sie auf zum sie zu ü berprüfen.

Die Datei "player.exe" wird während des Sicherungsvorgangs automatisch mitü bertragen.

Sicherung auf eSATA-HDDs

Diese Funktion wird von den DVR-Modellen DS-7300/8100/9000 unterstützt.

Schritte:

1. Wählen Sie unter "Aufzeichnung > Erweiterte Einstellungen" für die eSATA-HDD die Option "Export". Menü > Aufzeichnung > Erweiterte Einstellungen Wählen Sie "eSATA" und als Nutzung "Export". Klicken Sie auf Ja, wenn der Hinweis erscheint: "Das System wird bei einer Änderung der eSATA-Nutzung automatisch neu gestartet. Fortfahren?"

Als Nutzung der eSATA-HDD sind "Aufzeichnung" und "Export" konfigurierbar. Nach einer Nutzungsänderung wird das Gerät neu gestartet.

1. Rufen Sie den Export-Dialog auf.

Menü > Exportieren > Normal

Definieren Sie die Suchbedingungen und klicken Sie dann auf Suchen, um den Suchergebnisdialog aufzurufen.

1. Wählen Sie die zu sichernden Aufnahmedateien.

Klicken Sie auf John die Aufnahmedatei zwecks Prü fung wiederzugeben. Markieren Sie die zu sichernden Aufnahmedateien.

Die Größ der aktuell ausgewählten Dateien wird links unten im Fenster angezeigt.

Search result Ca... Start/End Time Size Play Lock A1 07-19-2013 15:02:32-15:02:44 442KB A1 07-19-2013 15:03:18-15:03:29 463KB A1 07-19-2013 15:07:51-15:08:03 595KB A1 07-19-2013 15:08:11-15:08:31 3,996KB A1 07-19-2013 15:08:42-15:09:03 4,228KB A1 07-19-2013 15:16:06-15:16:20 3,630KB A1 07-19-2013 15:16:31-15:16:52 5,479KB A1 07-19-2013 15:26:35-15:27:16 10,105KB A1 07-19-2013 15:28:47-15:28:57 3,411KB A1 07-19-2013 15:37:25-15:37:35 3,569KB A1 07-19-2013 15:38:18-15:38:31 3,960KB A1 07-19-2013 15:38:46-15:38:58 4,138KB A1 07-19-2013 15:51:31-15:51:43 4,051KB A1 07-19-2013 15:56:05-15:56:15 3,839KB Total: 27 P: 1/1 HDD: 1 Start time: 07-19-2013 15:02:32 End time: 07-19-2013 15:02:44 Total size 0MB Export All Export Cancel

Figure 7.5 Ergebnis einer normalen Backup-Videosuche

4. Export

Klicken Sie auf Exportieren, um den Sicherungsvorgang zu starten.

• Formatieren Sie die eSATA-HDD bitte vor der erstmaligen Benutzung.
  ● Falls die eSATA-HDD nicht erkannt wird:
  • Klicken Sie auf Aktualisieren.
• Schließ en Sie das Gerät erneut an.

- Überprüfen Sie die Kompatibilität laut Hersteller.

Sie können die eSATA-HDD auch ü ber das Gerät formatieren.

Figure 7.6 Export nach normaler Videosuche mittels eSATA-HDD

Beenden Sie den Export-Dialog erst, nachdem alle Aufnahmedateien ü bertragen wurden und der Hinweis "Export beendet" erscheint.

1. Überprüfen Sie das Backup-Ergebnis.

Wählen Sie die Aufnahmedatei im Export-Dialog und klicken Sie auf zum sie zu überprüfen.

Die Datei "player.exe" wird während des Sicherungsvorgangs automatisch mitü bertragen.

Export Device Name ESATA0-1 Refresh Name Size Type Edit Date Delete Play ch01_20110831150 19,053KB File 2011-08-31 16:54:57 ch01_20110831132 43,013KB File 2011-08-31 16:54:59 ch01_20110831141 39,825KB File 2011-08-31 16:55:00 ch01_20110831143 10,606KB File 2011-08-31 16:55:01 ch01_20110831143 28,707KB File 2011-08-31 16:55:02 ch01_20110831145 17,163KB File 2011-08-31 16:55:02 ch01_20110831150 302KB File 2011-08-31 16:55:02 ch01_20110831150 18,860KB File 2011-08-31 16:55:03 ch01_20110831163 3,410KB File 2011-08-31 16:55:03 ch01_20110831164 265KB File 2011-08-31 16:55:03 ch01_20110831164 2,361KB File 2011-08-31 16:55:03 ch01_20110831164 266KB File 2011-08-31 16:55:03 ch01_20110831164 14,025KB File 2011-08-31 16:55:04 player.exe 538KB File 2011-08-31 16:54:54 Free Space 76,013MB New Folder Format Export Cancel

Figure 7.7 Export-Ergebnisprüfung mittels eSATA-HDD

7.1.2 Sicherung nach Ereignissuche

Zweck:

Sicherung ereignisbezogener Aufnahmedateien auf USB-Geräten (USB-Flash-Laufwerke, USB-HDDs und USB-Brenner).

Schritte:

1. Rufen Sie den Export-Dialog auf.

Menü > Exportieren > Ereignis

2. Ereignissuche

1) Wählen Sie als Ereignistyp Bewegung, Alarmeingang, Linienüberquerungserkennung oder Einbrucherkennung.

• In diesem Beispiel wurde die Bewegungserkennung gewählt.
• Die Sicherung nach Alarmeingang wird nicht von DVR-Modellen DS-7100 und DS-7200HGHI unterstützt.
• Die Sicherung nach VCA-Suche (Linienüberquerungserkennung, Einbrucherkennung) wird nicht vom DS-7100 unterstützt.

2) Markieren Sie die Kontrollkästchen der Kameras und legen Sie die Suchzeit fest.

3) Klicken Sie auf Suchen, um den Suchergebnisdialog zu öffnen.

Figure 7.8 Ereignissuche für ein Backup

1. Wählen Sie die zu exportierenden Aufnahmedateien.

1) Wählen Sie einen Alarmeingang in der Liste aus und klicken Sie Schnell-Export, um den Export-Dialog aufzurufen.
2) Wenn Sie auf Details klicken, erscheint ein Fenster mit ausführlichen Informationen zu allen relevanten Kanä len.

Motion Source Start Time End Time A1 07-22-2013 08:50:45 07-22-2013 08:50:56 A1 07-22-2013 08:50:57 07-22-2013 08:51:05 A1 07-22-2013 10:26:05 07-22-2013 10:26:21 A1 07-22-2013 10:58:37 07-22-2013 10:58:43 Total: 4 P: 1/1 Pre-play 30s Post-play 30s Quick Export Details Cancel

Figure 7.9 Ergebnis der Ereignissuche

3) Klicken Sie auf Details, um die Einzelheiten zur Aufnahmedatei (z. B. Startzeit, Endzeit, Dateigröße usw.) anzuzeigen.

Die Größ e der aktuell ausgewählten Dateien wird rechts unten im Fenster angezeigt.

Event Details Source C... Record Time Size Play A1 A1 07-22-2013 08:50:46 2.626KB A1 A1 07-22-2013 08:50:46... 2.626KB Total: 2 P: 1/1 HDD: 1 Start time: 07-22-2013 08:50:46 End time: 07-22-2013 08:51:11 Total size: 0MB Export All Export Cancel

Figure 7.10 Ereignisdetails

4. Export

Klicken Sie auf Exportieren, um den Sicherungsvorgang zu starten.

Falls das vorgesehene USB-Gerä t nicht erkannt wird:

• Klicken Sie auf Aktualisieren.
- Schließ en Sie das Gerä t erneut an.
- Überprüfen Sie die Kompatibilität laut Hersteller.

Sie können USB-Flash-Laufwerke oder USB-HDDs auch ü ber das Gerät formatieren.

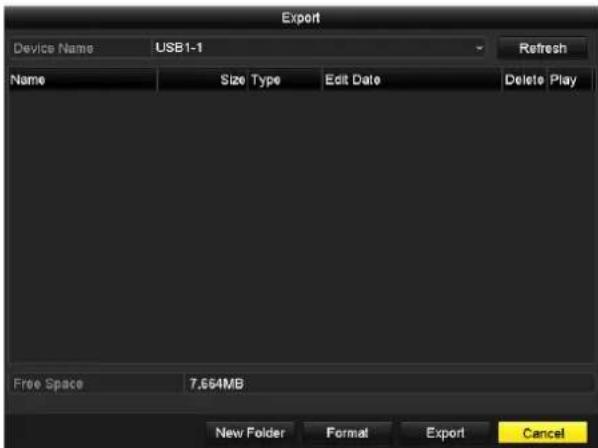

Figure 7.11 Export nach Ereignis mit USB-Flash-Laufwerk

Beenden Sie den Export-Dialog erst, nachdem alle Aufnahmedateien ü bertragen wurden und der Hinweis "Export beendet" erscheint.

1. Überprüfen Sie das Backup-Ergebnis.

Die Datei "player.exe" wird während des Sicherungsvorgangs automatisch mitü bertragen.

Export Device Name USB1-1 Refresh Name Size Type Edit Date Delete Play a01_md_ch01_130... 2.626KB File 07-22-2013 14:04:17 player.exe 786KB File 07-22-2013 14:04:17 Free Space 7.660MB New Folder Format Export Cancel

Figure 7.12 Ereignisexport-Ergebnisprüfung mit USB-Flash-Laufwerk

7.1.3 Sicherung von Videoclips

Zweck:

Sie können Videoclips auswählen und direkt während der Wiedergabe auf USB-Geräte (USB-Flash-Laufwerke, USB-HDDs, USB-Brenner) ü bertragen.

Schritte:

1. Rufen Sie den Wiedergabedialog auf.

Siehe bitte Kapitel 6 Wiedergabe.

Normal Max. Ca... Min. Ca... Camera 01 Camera 02 Camera 03 Camera 04 IPdome Apr 2015 S M T W T F S 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 15-08-2014 05:32:49 - 02-04-2015 09:56:47 00:00:30 Normal Event

Figure 7.13 Wiedergabedialog

1. Benutzen Sie während der Wiedergabe die Schaltflächen 📁 und 📋 in der Wiedergabesteuerung, um den Vorgang zu starten oder zu stoppen.
2. Klicken Sie auf 📄, um den Export-Dialog für Videoclips aufzurufen.

Clips Export Camera No. Start/End Time Size A1 07-22-2013 14:12:49--14:18:04 23,674KB Camera with clip recording: 1 Start time: 07-22-2013 14:12:49 End time: 07-22-2013 14:18:04 Selected clips: 1 Total size: 23,674KB Export Cancel

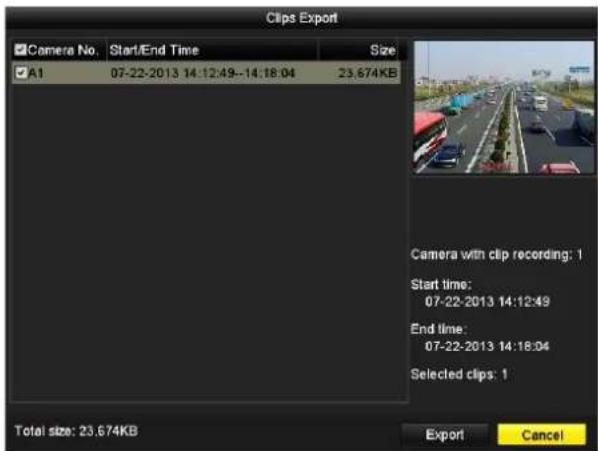

Figure 7.14 Clip-Export

Es können bis zu 30 Videoclip-Elemente gleichzeitig gesichert werden.

1. Klicken Sie auf Export, um die ausgewählten Videoclips zum gewählten Backup-Gerät zu exportieren.

Falls das vorgesehene USB-Gerä t nicht erkannt wird:

• Klicken Sie auf Aktualisieren.
• Schließ en Sie das Gerät erneut an.
- Überprüfen Sie die Kompatibilität laut Hersteller.

Sie können USB-Geräte auch formatieren, indem Sie auf Formatieren klicken.

Figure 7. 15 Videoclip-Export mit USB-Flash-Laufwerk

Beenden Sie den Export-Dialog erst, nachdem alle Aufnahmedateien ü bertragen wurden und der Hinweis "Export beendet" erscheint.

1. Andernfalls erscheint ein Hinweis, wenn Sie den Wiedergabedialog schließen und keine Clips gesichert wurden.

Figure 7.16 Speicherungshinweis

1. Klicken Sie auf Ja, um die Videoclips zu speichern und den Export-Dialog aufzurufen, oder auf Nein, um den Vorgang ohne Sicherung zu beenden.
2. Überprüfen Sie das Backup-Ergebnis.

Die Datei "player.exe" wird während des Sicherungsvorgangs automatisch mitü bertragen.

Export Device Name USB1-1 Refresh Name Size Type Edit Date Delete Play ch01_20130722141... 23.684KB File 07-22-2013 15:50:20 ch01_20130722145... 489KB File 07-22-2013 15:50:20 player.exe 786KB File 07-22-2013 15:50:14 Free Space 7,639MB New Folder Format Export Cancel

Figure 7.17 Videoclip-Export-Ergebnisprüfung mit USB-Flash-Laufwerk

7.2 Verwaltung von Backup-Gerä ten

Schritte:

1. Rufen Sie den Suchergebnisdialog für Aufnahmedateien auf.

Menü > Exportieren > Normal

Legen Sie die Suchkriterien fest und klicken Sie dann auf Suchen, um den Suchergebnisdialog zu öffnen.

Es muss mindestens ein Kanal ausgewä hlt werden.

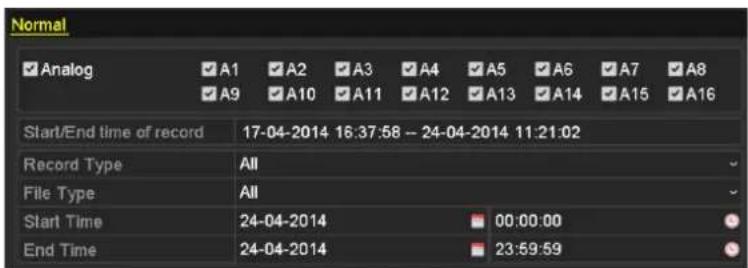

Normal Analog A1 A2 A3 A4 A5 A6 A7 A8 A9 A10 A11 A12 A13 A14 A15 A16 Start/End time of record 17-04-2014 16:37:58 -- 24-04-2014 11:21:02 Record Type All File Type All Start Time 24-04-2014 00:00:00 End Time 24-04-2014 23:59:59

Figure 7.18 Normale Backup-Videosuche

1. Wählen Sie die zu sichernden Aufnahmedateien.

Klicken Sie auf Exportieren, um den Export-Dialog aufzurufen.

Es muss mindestens eine Aufnahmedatei ausgewä hlt werden.

Search result Ca | Start/End Time | Size/Play | Lock A1 07-29-2013 08 29 09 - 09 06 54 40 /65KB A1 07-29-2013 09.06 54 - 10.56 24 140,575KB A1 07-29-2013 10.58 07 - 11.09 44 14,959KB A1 07-29-2013 11:11 27 - 11:13 21 2,530KB A1 07-29-2013 11:15 05 - 12:52 01 124,144KB A1 07-29-2013 13:51 35 - 15:50 29 152,191KB A2 07-29-2013 08:29 09 - 10:56 24 190,535KB A2 07-29-2013 10:58 07 - 11:09 44 15,038KB A2 07-29-2013 11:11 27 - 11:13 21 2,556KB A2 07-29-2013 11:15 05 - 12:52 01 124,846KB A2 07-29-2013 13:51 35 - 15:21 30 115,848KB A2 07-29-2013 15:21 30 - 15:49 29 35,997KB A3 07-29-2013 08:29 09 - 10:56 24 190,169KB A3 07-29-2013 10:58 07 - 11:09 44 15,005KB A3 07-29-2013 11:11 27 - 11:13 21 2,553KB Total: 95 P: I/I HDD S Start time: 07-29-2013 08:28:09 End time: 07-29-2013 09:06:54 Export Cancel

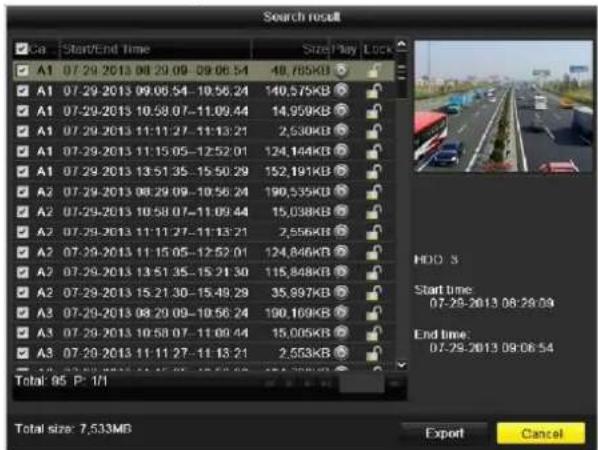

Figure 7. 19 Ergebnis einer normalen Backup-Videosuche

1. Backup-Gerä teverwaltung

➢ Verwaltung von USB-Flash-Laufwerken, USB-HDDs und eSATA-HDDs

Export Device Name USB1-1 Refresh Name Size Type Edit Date Delete Play a01_md_ch01_130... 2.626KB File 07-23-2013 10:17:28 ch01_20130722084... 22KB File 07-22-2013 17:13:00 ch01_20130722084... 22KB File 07-22-2013 17:13:00 ch01_20130722084... 22KB File 07-22-2013 17:13:00 player.exe 786KB File 07-23-2013 10:17:28 Free Space 7,860MB New Folder Format Export Cancel

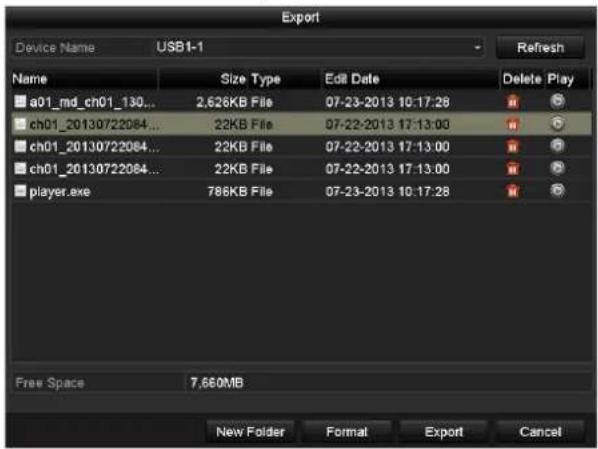

Figure 7.20 USB-Flash-Laufwerk-Verwaltung

Klicken Sie auf Neuer Ordner, um einen neuen Ordner im Backup-Gerät einzurichten.

Wählen Sie eine Aufnahmedatei oder einen Ordner im Backup-Gerä t und klicken Sie auf, falls sie die Auswahl lö schen wollen.

Wählen Sie eine Aufnahmedatei auf dem Backup-Gerät und klicken Sie auf um sie wiederzugeben. Klicken Sie auf Formatieren, um das Backup-Gerät zu formatieren.

Falls das vorgesehene USB-Gerä t nicht erkannt wird:

• Klicken Sie auf Aktualisieren.
• Schließ en Sie das Gerät erneut an.
- Überprüfen Sie die Kompatibilität laut Hersteller.

➢ Verwaltung von USB-Brennern

Export Device Name USB CD/DVD-RW Refresh Name Size Type Edit Date Delete Place 11 Folder 06-23-2011 20:07:22 Backup Folder 06-23-2011 20:07:28 Export record files to mc 0KB File 06-23-2011 20:07:58 Welcome to use backup 0KB File 06-23-2011 20:07:36 ch03_20110623000000 267MB File 06-23-2011 20:15:02 ch03_20110623042932 200MB File 06-23-2011 20:11:14 ch03_20110623091403 4,423KB File 06-23-2011 20:11:20 ch03_20110623092323 127MB File 06-23-2011 20:12:12 ch03_20110623113325 110MB File 06-23-2011 20:12:54 ch03_20110623132800 18,367KB File 06-23-2011 20:13:02 ch03_20110623134743 37,305KB File 06-23-2011 20:13:12 player.exe 608KB File 06-23-2011 20:09:40 Free Space 150MB Erase Export Cancel

Figure 7.21 USB-Brenner-Verwaltung

Klicken Sie auf Löschen, um die Dateien auf einer wiederbeschreibbaren CD/DVD zu löschen.

• Dieser Vorgang ist nur bei einer wiederbeschreibbaren CD/DVD möglich.
• Falls der vorgesehene USB-Brenner nicht erkannt wird:
  • Klicken Sie auf Aktualisieren.
• Schließ en Sie das Gerät erneut an.

- Überprüfen Sie die Kompatibilität laut Hersteller.

Chapter 8 Alarmeinstellungen

8.1 Bewegungserkennungseinstellungen

Schritte:

1. Rufen Sie den Bewegungserkennungsdialog der Kameraverwaltung auf und wählen Sie eine Kamera, für die Sie die Bewegungserkennung einrichten wollen.

Menü > Kamera > Bewegung

Motion Detection Camera Analog 1 Enable Motion Detection Settings Sensitivity Full Screen Clear

Figure 8.1 Bewegungserkennungs-Konigurierungsdialog

1. Detektionsbereich und Empfindlichkeit festlegen

Markieren Sie das Kontrollkä stehen, um die Bewegungserkennung zu aktivieren. Definieren Sie dann mit Hilfe der Maus einen oder mehrere Detektionsbereiche und stellen Sie mit dem Schieberegler die Empfindlichkeit.

Klicken Sie auf 📄d legen Sie die Alarmreaktionsmaß nahmen fest.

Motion Detection Camera Analog 1 Enable Motion Detection Settings Sensitivity Full Screen Clear

Figure 8.2 Detektionsbereich und Empindlichkeit festlegen

1. Klicken Sie auf das Register Triggerkanal und wählen Sie einen oder mehrere Kanäle, bei denen im Alarmfall die Aufzeichnung gestartet oder zur Vollbildü berwachung gewechselt wird.

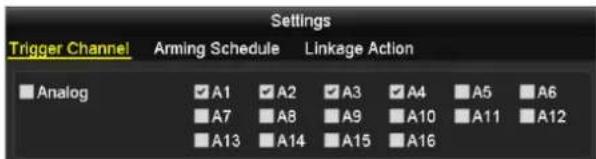

Figure 8.3 Kamera für Bewegungserkennung einrichten

1. Richten Sie einen Zeitplan für den Kanal ein.

Wählen Sie das Register Aktivierungszeitplan, um den Zeitplan für den Kanal einzurichten.

Pro Wochentag können bis zu acht Zeiträume eingerichtet werden. Alternativ können Sie auf Kopieren

klicken, um die Einstellungen für andere Tage zu ü bernehmen.

Die Zeiträ ume dü rfen sich nicht wiederholen oder ü berlappen.

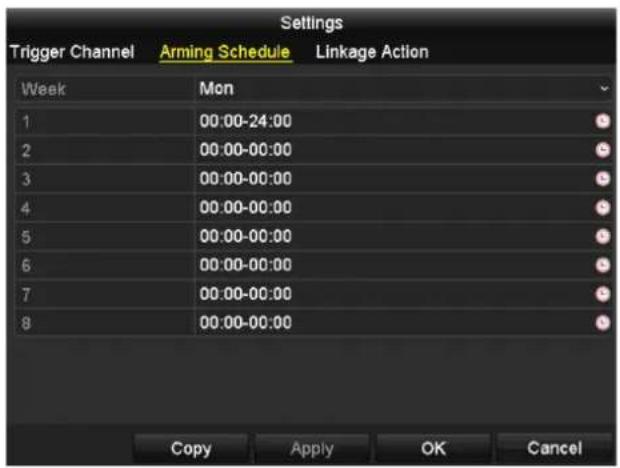

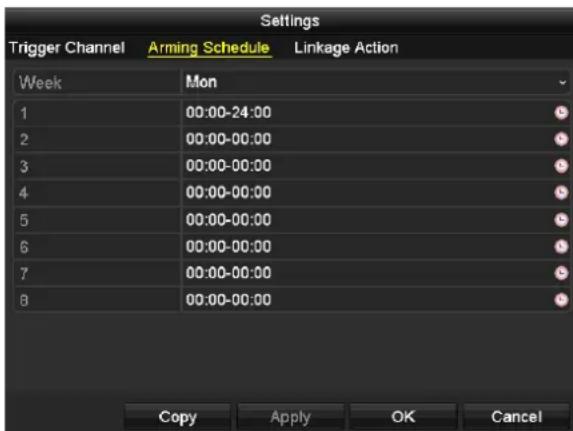

Settings Trigger Channel Arming Schedule Linkage Action Week Mon 1 00:00-24:00 2 00:00-00:00 3 00:00-00:00 4 00:00-00:00 5 00:00-00:00 6 00:00-00:00 7 00:00-00:00 8 00:00-00:00 Copy Apply OK Cancel

Figure 8.4 Zeitplan für Bewegungserkennung einrichten

1. Klicken Sie das Register Verknüpfungsaktion, um die Alarmreaktionsmaßnahmen bei einem Bewegungsalarm festzulegen (siehe Kapitel 8.8 Konfigurierung von Alarmreaktionsmaßnahmen). Wiederholen Sie die Schritte oben, um Zeitplä ne für weitere Wochentage einzurichten. Klicken Sie auf OK, um die Bewegungserkennungseinstellungen für diesen Kanal abzuschließ en

2. Um dies für weitere Kanäle vorzunehmen, wiederholen Sie die Schritte oben oder kopieren einfach die Einstellungen.

Die Konfiguration "Kanal auslö sen" darf nicht kopiert werden.

8.2 Konfigurierung von Sensoralarmen

Diese Funktion wird von den DVR-Modellen DS-7100 und DS-7200HGHI nicht unterstützt.

Zweck:

Festlegen der Reaktionsmaß nahmen bei einem externen Sensoralarm.

Schritte:

1. Rufen Sie die Alarmeinstellungen der Systemkonfiguration auf und wählen Sie einen Alarmeingang.

Menü > Konfiguration > Alarm

Wählen Sie das Register Alarmeingang, um den Konfigurierungsdialog für den Alarmeingang aufzurufen.

Alarm Status Alarm Input Alarm Output Alarm Input List Alarm Input No. Alarm Name Alarm Type Local<-1 1 N.C Local<-2 N.O Local<-3 N.O Local<-4 N.O Local<-5 N.O Local<-6 N.O Local<-7 N.O Alarm Output List Alarm Output No. Alarm Name Dwell Time Local->1 5s Local->2 5s Local->3 5s Local->4 5s

Figure 8.5 Alarmstatus der Systemkoniguration

1. Legen Sie die Reaktionsmaßnahme für den gewählten Alarmeingang fest.

Markieren Sie das Kontrollkä stchen Aktivieren und klicken Sie dann auf, um die Alarmreaktionsmaß nahmen festzulegen.

Alarm Status Alarm Input Alarm Output Alarm Input No. Local<-1 Alarm Name 1 Type N.C Enable Settings

Figure 8.6 Konigurierungsdialog für den Alarmeingang

1. Klicken Sie auf das Register Triggerkanal und wählen Sie einen oder mehrere Kanäle, damit bei einem externen Alarm die Aufzeichnung gestartet oder zur Vollbildü berwachung gewechselt wird.
2. Wählen Sie das Register Aktivierungszeitplan, um den Zeitplan für den Kanal einzurichten. Pro Wochentag können maximal acht Zeitabschnitte cingerichtet werden.

Die Zeiträ ume dü rfen sich nicht wiederholen oder ü berlappen.

Settings Trigger Channel Arming Schedule Linkage Action PTZ Linking Week Mon 1 00:00-24:00 2 00:00-00:00 3 00:00-00:00 4 00:00-00:00 5 00:00-00:00 6 00:00-00:00 7 00:00-00:00 8 00:00-00:00 Copy Apply OK Cancel

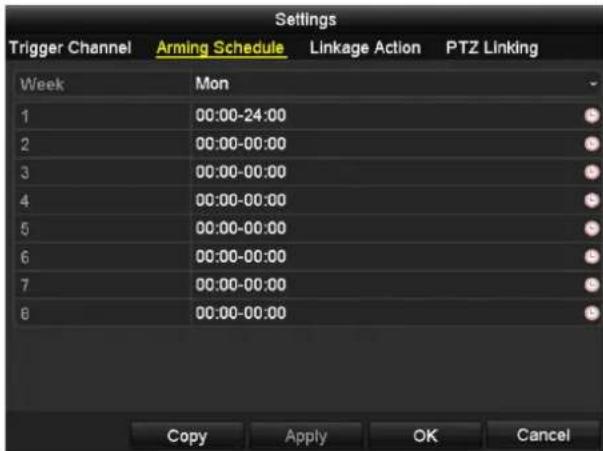

Figure 8.7 Zeitplan für einen Alarmeingang einrichten

1. Wählen Sie das Register Verknüpfungsaktion, um die Alarmreaktionsmaßnahmen des Alarmeingangs festzulegen (siehe Kapitel 8.8 Konfigurierung von Alarmreaktionsmaßnahmen).

Wiederholen Sie die Schritte oben, um Zeitplä ne f ü r weitere Wochentage einzurichten. Mit der Schaltfl ä che Kopieren k ö nnen Sie den Zeitplan f ü r andere Tage ü bernehmen.

1. Wählen Sie gegebenenfalls das Register PTZ-Verknüpfung und legen Sie die PTZ-Verknüpfung für den Alarmeingang fest.

Definieren Sie die PTZ-Verknüpfungsparameter und klicken Sie auf OK, um die Einstellungen für den Alarmeingang abzuschließ en.

Überprüfen Sie bitte, ob die PTZ- oder Speed Dome-Kamera eine PTZ-Verknü pfung unterstützt.

Ein Alarmeingang kann Presets, Patrouillen oder Muster mehrerer Kanä le auslö sen. Dies ist jedoch auf Presets, Patrouillen oder Muster beschränkt.

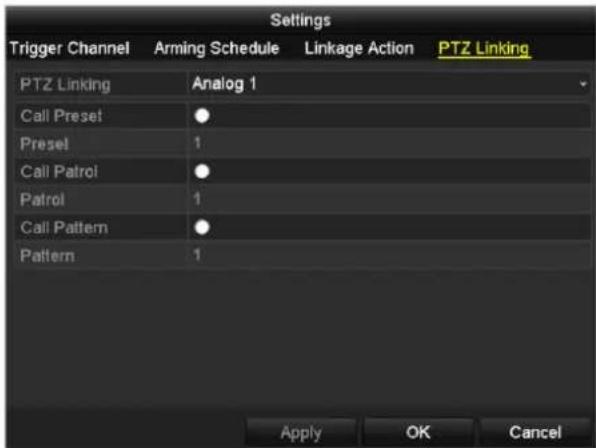

Figure 8. 8 PTZ-Verknüpfung für einen Alarmeingang einrichten

1. Wiederholen Sie die Schritte oben, um die Reaktionsmaßnahmen für einen weiteren Alarmeingang festzulegen, oder kopieren Sie sie einfach.

Figure 8.9 Alarmeingangseinstellungen kopieren

8.3 Videoverlusterkennung

Zweck:

Erkennen des Videoverlusts bei einem Kanal und Einleiten entsprechender Reaktionsmaß nahmen.

Schritte:

1. Rufen Sie den Videoverlust-Dialog der Kameraverwaltung auf und wählen Sie den zu überwachenden Kanal.

Menü > Kamera > Videoverlust

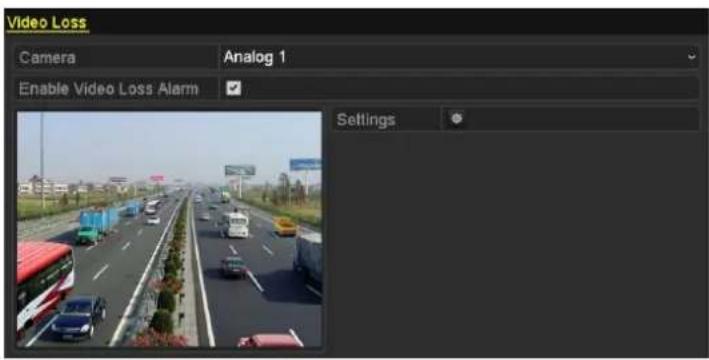

1. Legen Sie die Reaktionsmaß nahmen bei Videoverlust fest.

Markieren Sie das Kontrollkä stchen "Videoverlustalarm aktivieren".

Klicken Sie auf 📄 in die Reaktionsmaß nahme bei Videoverlust festzulegen.

1. Richten Sie einen Zeitplan für den Kanal ein.

Wählen Sie das Register Aktivierungszeitplan, um den Zeitplan für den Kanal einzurichten.

Pro Wochentag können bis zu acht Zeiträume eingerichtet werden. Alternativ können Sie auf Kopieren klicken, um die Einstellungen für andere Tage zu ü bernchmen.

Die Zeiträ ume dürfen sich nicht wiederholen oder ü berlappen.

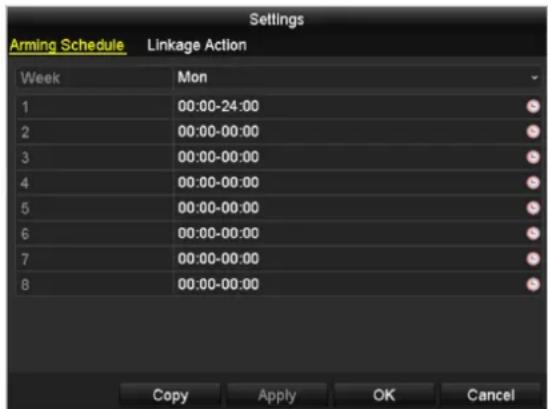

Settings Arming Schedule Linkage Action Week Mon 1 00:00-24:00 2 00:00-00:00 3 00:00-00:00 4 00:00-00:00 5 00:00-00:00 6 00:00-00:00 7 00:00-00:00 8 00:00-00:00 Copy Apply OK Cancel

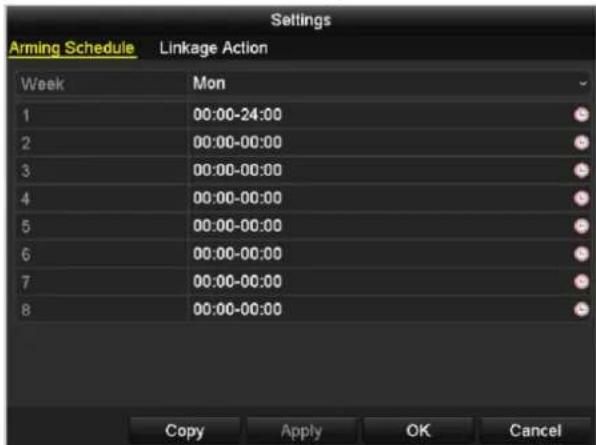

Figure 8. 11 Zeitplan für Videoverlust einrichten

Wiederholen Sie die Schritte oben, um Aktivierungszeitplä ne für weitere Wochentage einzurichten. Mit

der Schaltflä che Kopieren können Sie den Zeitplan für andere Tage ü bernehmen.

1. Wählen Sie das Register Verknüpfungsaktion, um die Alarmreaktionsmaßnahmen bei Videoverlust festzulegen (siehe Kapitel 8.8 Konfigurierung von Alarmreaktionsmaßnahmen).
2. Klicken Sie auf OK, um die Videoverlusteinstellungen für den Kanal abzuschließen. Wiederholen Sie die Schritte oben, um die Einstellungen für weitere Kanä le festzulegen, oder klicken Sie auf Kopieren, um sie zu ü bernehmen.

8.4 Sabotageerkennung

Zweck:

Alarmauslö sung, wenn das Objektiv abgedeckt wird, und Einleitung entsprechender Reaktionsmaß nahmen.

Schritte:

1. Rufen Sie den Videosabotage-Dialog der Kameraverwaltung auf und wählen Sie den zu überwachenden Kanal.

Menü > Kamera > Videosabotage

Video Tampering Detection Settings Camera Analog 1 Enable Video Tampering ... Settings Sensitivity

Figure 8.12 Videosabotagedialog

1. Markieren Sie das Kontrollkästchen "Videosabotageerkennung aktivieren".
2. Wählen Sie mit dem Schieberegler die gewünschte Empfindlichkeitsstufe.
3. Klicken Sie auf um die Reaktionsmaßnahme bei Videosabotage festzulegen. Konfigurieren Sie den Aktivierungszeitplan und die Alarmreaktionsmaß nahmen für den Kanal.

1) Wählen Sie das Register Aktivierungszeitplan, um den Aktivierungszeitplan für die Reaktionsmaß nahmen festzulegen.
2) Pro Wochentag können bis zu acht Zeiträume eingerichtet werden.

Die Zeiträ ume dü rfen sich nicht wiederholen oder ü berlappen.

Settings Arming Schedule Linkage Action Week Mon 1 00:00-24:00 2 00:00-00:00 3 00:00-00:00 4 00:00-00:00 5 00:00-00:00 6 00:00-00:00 7 00:00-00:00 8 00:00-00:00 Copy Apply OK Cancel

Figure 8. 13 Zeitplan für Videosabotage einrichten

3) Wählen Sie das Register Verknüpfungsaktion, um die Alarmreaktionsmaßnahmen bei Videosabotage festzulegen (siehe Kapitel 8.8 Konfigurierung von Alarmreaktionsmaßnahmen).
Wiederholen Sie die Schritte oben, um Aktivierungszeitplä ne für weitere Wochentage einzurichten.
Mit der Schaltflä che Kopieren können Sie den Zeitplan für andere Tage ü bernehmen.
4) Klicken Sie auf OK, um die Videosabotageeinstellungen für den Kanal abzuschließen.
Wiederholen Sie die Schritte oben, um die Einstellungen für weitere Kanä le festzulegen, oder klicken Sie auf Kopieren, um sie zu ü bernehmen.

1. Klicken Sie auf Anwenden, um die Einstellungen zu speichern.

8.5 VCA-Alarmerkennung

Zweck:

Die DVR-Modelle DS-7200/7300/8100/9000 können den VCA-Alarm von einer analogen Kamera empfangen. Dafür muss zuvor die VCA-Erkennung in den Kameraeinstellungen aktiviert und konfiguriert werden.

Führen Sie die Schritte unten durch, um die VCA-Konfiguration vorzunehmen. Das Gerät ermöglicht über die VCA-Funktion die Aktivierung von Verknü pfungsaktionen bei Ausnahmeereignissen (z. B. wenn Personen, Fahrzeuge und Objekte eine virtuelle Linie passieren oder in einen vorgegebenen Bereich eindringen).

• Die VCA-Einstellungen und der VCA-Alarm werden bei den Modellen DS-7200/7300/8100HGHI von einer analogen Kamera und bei den Modellen DS-7200/7300/8100/9000HQHI von zwei analogen Kameras unterstützt.
• Der DS-7100-SH unterstützt kein VCA.

Schritte:

1. Rufen Sie den VCA-Alarm-Dialog der Kameraverwaltung auf und wählen Sie die zu überwachende Kamera.

Menü > Kamera > VCA

Die gewä hlte Kamera muss die VCA-Funktion unterstü tzen.

Figure 8. 14 VCA-Alarm-Konigurierungsdialog

1. Wählen Sie die gewünschte analoge Kamera.
2. Wählen Sie als Erkennungsart Linienüberquerungserkennung oder Einbrucherkennung.

Linienüberquerungserkennung: Mit dieser Funktion kann man Personen, Fahrzeuge und Objekte detektieren, die eine virtuelle Linie überqueren. Für die Linienüberquerungsrichtung gibt es folgende Optionen: bidirektional, von links nach rechts oder von rechts nach links. Auß erdem können Sie die Dauer der Alarmreaktionsmaß nahmen wie Vollbild-Überwachung, akustische Warnung usw. festlegen.

Einbrucherkennung: Mit dieser Funktion kann man Personen, Fahrzeuge und Objekte detektieren, die sich länger als eine bestimmte Zeit lang in einem festgelegten Bereich aufhalten. Außerdem können Sie die Dauer der Alarmreaktionsmaß nahmen wie Vollbild-Überwachung, akustische Warnung usw. festlegen.

1. Markieren Sie das Kontrollkästchen Aktivieren, um die gewählte VCA-Erkennung zu aktivieren.
2. Klicken Sie auf um den Triggerkanal, den Aktivierungszeitplan und die Verknüpfungsaktion zu konfigurieren.

Figure 8. 15 Triggerkanal für VCA-Alarm konigurieren

1) Klicken Sie auf das Register Triggerkanal und wählen Sie einen oder mehrere Kanäle, die bei einem VCA-Alarm mit der Aufzeichnung beginnen oder im Vollbild dargestellt werden sollen, und klicken Sie auf Anwenden, um die Einstellungen zu speichern.
2) Wählen Sie das Register Aktivierungszeitplan, um den Aktivierungszeitplan für die Reaktionsmaß nahmen festzulegen.

Settings Trigger Channel Arming Schedule Linkage Action Week Mon 1 00:00-24:00 2 00:00-00:00 3 00:00-00:00 4 00:00-00:00 5 00:00-00:00 6 00:00-00:00 7 00:00-00:00 8 00:00-00:00 Copy Apply OK Cancel

Figure 8. 16 Aktivierungszeitplan für den VCA-Alarm einrichten

Pro Wochentag können bis zu acht Zeitabschnitte eingerichtet werden. Klicken Sie auf Anwenden, um die Einstellungen zu speichern.

Die Zeiträ ume dü rfen sich nicht wiederholen oder ü berlappen.

Wiederholen Sie die Schritte oben, um Zeitpläne für weitere Wochentage einzurichten. Mit der Schaltfläche Kopieren können Sie den Zeitplan für andere Tage übernehmen.

3) Wählen Sie das Register Verknüpfungsaktion, um die Alarmreaktionsmaßnahmen des Alarmeingangs festzulegen (siehe Kapitel 8.7 Konfigurierung von Alarmreaktionsmaßnahmen).
4) Klicken Sie auf OK, um die VCA-Alarmeinstellungen für den Kanal abzuschließen.

1. Konfigurieren Sie den Bereich und andere Einstellungen für die gewählte VCA-Erkennung.

Aufgabe 1: Konfigurierung der Linienü berquerungserkennung

1) Wählen Sie in der Auswahlliste die gewünschte virtuelle Linie. Es können maximal vier Linien ausgewä hlt werden.

2) Wählen Sie als Richtung "A<->B", "A->B" oder "A<-B".

Enable Settings Line Line1 Direction A<->B Sensitivity A<->B A->B B->A

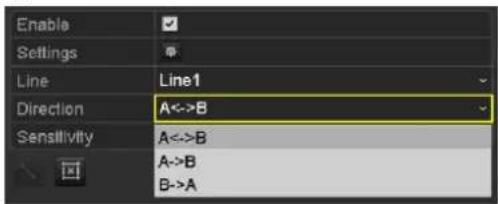

Figure 8. 17 Richtung der Linienüberquerung festlegen

3) Wählen Sie als Empfindlichkeit für die Linienüberquerungserkennung einen Wert zwischen 1 und 100.

4) Klicken Sie auf und legen Sie im Vorschaufenster zwei Punkte fest, um eine virtuelle Linie zu ziehen.

Figure 8. 18 Virtuelle Linie im Bild festlegen

Mit Hilfe von 📄 können Sie die vorhandene virtuelle Linie löschen und eine neue ziehen.

5) Klicken Sie auf Anwenden, um die Einstellungen zu speichern.

Aufgabe 2: Konfigurierung der Einbrucherkennung

1) Wählen Sie in der Auswahlliste den gewünschten Einbruchmeldebereich. Bis zu vier Bereiche sind konfigurierbar.

2) Wählen Sie als Empfindlichkeit für die Einbrucherkennung Wert zwischen 1 und 100.

3) Wählen Sie eine Prozentangabe zwischen 1 und 100. Der Prozentsatz legt fest, bei welchem Verhältnis zwischen Detektionsbereich und Objekt Alarm ausgelöst wird. Bsp.: Bei einem Prozentsatz von 50% wird Alarm ausgelöst, wenn sich das Zielobjekt in der Hälfte des Detektionsbereichs befindet.

VCA Camera Analog 1 Detection Type Intrusion Detection Enable Detection Settings Intrusion Region Sensitivity Intrusion Region1 50 Percentage 84 Time Threshold 0

Figure 8. 19 Einbruchmeldung konigurieren

4) Wählen Sie einen Zeitgrenzwert zwischen 0 und 10 Sekunden. Hält sich das Objekt im definierten Detektionsbereich länger als die vorgegebene Zeit auf, wird Alarm ausgelö st.

5) Klicken Sie auf und zeichnen Sie im Vorschaufenster ein Viereck, oder klicken Sie auf um den gesamten Bildschirm als Detektionsbereich festzulegen.

Mit Hilfe von 📋 können Sie den vorhandenen Bereich löschen und neu einrichten.

6) Wiederholen Sie die Schritte oben, um weitere Bereiche zu konfigurieren.

7) Klicken Sie auf Anwenden, um die Einstellungen zu speichern.

8.6 Konfigurierung der ganztä gigen

Das Gerät bietet zwei Mö glichkeiten für eine Videoqualität tsdiagnose: manuell und ganztä gig. Führen Sie die folgenden Schritte durch, um den Grenzwert für die Diagnose und die Verknü pfungsaktionen zu konfigurieren.

Schritte:

1. Rufen Sie die Einstellungen für die Videoqualitätsdiagnose in der Kameraverwaltung auf und wählen Sie den zu ü berwachenden Kanal.
   Menü > Kamera > Videoqualitä tsdiagnose
2. Markieren Sie das Kontrollkästchen "Videoqualitätsdiagnose aktivieren".
3. Konfigurieren und aktivieren Sie den Diagnosegrenzwert: Unscharfes Bild, Unnormale Helligkeit und Farbstich.
   Markieren Sie das entsprechende Kontrollkä stchen für den Diagnosetyp und passen Sie mit Hilfe des Schiebereglers den Grenzwert an.

Je hö her der Grenzwert, desto eher werden Ausnahmen detektiert.

1. Klicken Sie auf um die Reaktionsmaßnahme bei Videosabotage festzulegen. Konfigurieren Sie den Aktivierungszeitplan und die Alarmreaktionsmaß nahmen für den Kanal.

1) Wählen Sie das Register Aktivierungszeitplan, um den Aktivierungszeitplan für die Reaktionsmaß nahmen festzulegen.
2) Pro Wochentag können bis zu acht Zeiträume eingerichtet werden.

Die Zeiträ ume dü rfen sich nicht wiederholen oder ü berlappen.

Settings Arming Schedule Linkage Action Week Mon 1 00:00-24:00 2 00:00-00:00 3 00:00-00:00 4 00:00-00:00 5 00:00-00:00 6 00:00-00:00 7 00:00-00:00 8 00:00-00:00 Copy Apply OK Cancel

Figure 8. 20 Aktivierungszeitplan für Videoqualitätsdiagnose einrichten

3) Wählen Sie das Register Verknüpfungsaktion, um die Alarmreaktionsmaßnahmen bei Videosabotage festzulcgen (siche Kapitel 8.8 Konfigurierung von Alarmreaktionsmaßnahmen).
Wiederholen Sie die Schritte oben, um Aktivierungszeitpläne für weitere Wochentage einzurichten. Mit der Schaltflä che Kopieren können Sie den Zeitplan für andere Tage ü bernehmen.

4) Klicken Sie auf OK, um die Videosabotageeinstellungen für den Kanal abzuschließen.

1. Klicken Sie auf Anwenden, um die Einstellungen zu speichern.
2. (Optional) Klicken Sie auf Kopieren, um die Einstellungen für andere Kameras zu übernehmen.

8.7 Verwalten von Ausnahmen

Zweck:

Einstellungen für den Umgang mit verschiedenen Ausnahmen; z. B.:

• HDD voll: HDD ist voll
• HDD-Fehler: HDD-Schreibfehler, HDD nicht formatiert usw.
- Netzwerk getrennt: Netzwerkkabel nicht angeschlossen
• IP-Konflikt: IP-Adresse doppelt vorhanden
- Illegale Anmeldung: Benutzer-ID oder Kennwort falsch
- Kamera-/Aufzeichnungsauflösung ungleich: Die Eingangsauflösung ist geringer als die Aufnahmeauflö sung.
• Aufzeichnungsausnahme: Kein Speicherplatz für die Aufnahmedatei

Schritte:

1. Rufen Sie in der Systemkonfiguration den Dialog "Ausnahmen" auf und definieren Sie die Ausnahmen. Menü > Konfiguration > Ausnahmen

Andere Modelle

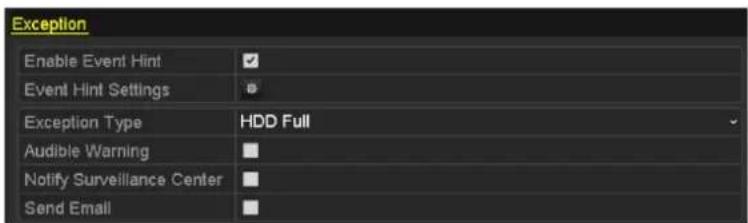

Figure 8.21 Ausnahmen-Konigurationsdialog

1. Markieren Sie das Kontrollkästchen Ereignishinweis aktivieren, damit das Symbol

(Ereignis/Ausnahme) angezeigt wird, wenn ein Ausnahmeereignis eintritt. Klicken Sie auf das Symbol

um Einzelheiten zum Ereignishinweis anzuzeigen.

Klicken Sie auf das Symbol in der Liveansicht, um Detailinformationen zum Ausnahmeereignis anzuzeigen. Klicken Sie auf Einstellen und wählen Sie dann den anzuzeigenden ausführlichen Ereignishinweis.

Alarm/Exception Information Alarm/Exception Information/Camera No., Alarm Inp... Motion Detection A1 Set Exit

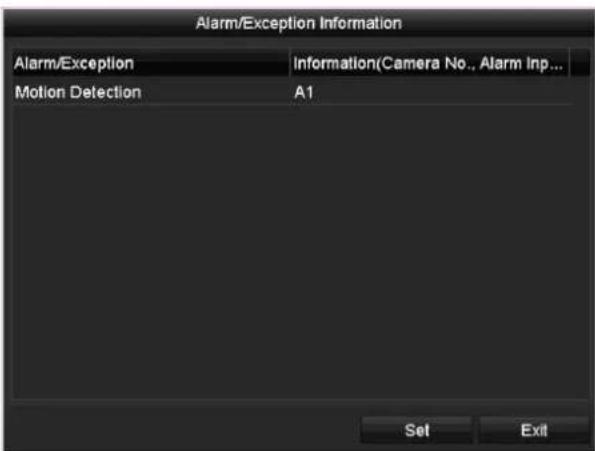

Figure 8.22 Ereignisdetails

1. Konfigurieren Sie die verknüpften Alarmaktionen. Zu Einzelheiten siehe Kapitel 8.8 Konfigurierung von Alarmreaktionsmaß nahmen.
2. Klicken Sie auf Anwenden, um die Einstellungen zu speichern.

8.8 Konfigurierung von

Alarmreaktionsmaß nahmen

Zweck:

Die Alarmreaktionsmaß nahmen werden aktiviert, wenn ein Alarm oder eine Ausnahme eintritt (inkl.

Vollbildü berwachung, akustische Warnung, Überwachungszentrum benachrichtigen, E-Mail schicken und Alarmausgangsauslö sung).

Vollbildü berwachung

Bei einem Alarm wird das Videobild des entsprechend konfigurierten Kanals im Vollbildmodus auf dem lokalen Monitor (HDMI-, VGA- oder CVBS-Monitor) angezeigt.

Werden auf verschiedenen Kanä len mehrere Alarme gleichzeitig ausgelö st, werden deren Videobilder mit einem Intervall von zehn Sekunden (Standardverweildauer) wechselweise angezeigt. Um die Verweildauer zu ändern, wählen Sie "Menü > Konfiguration > Liveansicht".

Wenn der Alarm stoppt, wird die automatische Umschaltung beendet und Sie gelangen zurück zur Liveansicht.

Akustische Warnung

Bei Alarm wird ein Piepton ausgelö st.

Überwachungszentrum benachrichtigen

Im Ereignisfall wird eine Ausnahme oder ein Alarmsignal an den entfernten Alarm-Host gesendet. Der Alarm-Host bezieht sich auf den PC, auf dem der entfernte Client installiert ist.

Wenn die entfernte Alarmeinrichtung konfiguriert ist, wird das Alarmsignal automatisch im Detektionsmodus ü bermittelt. Zu Einzelheiten siehe Kapitel 9.2.6.

E-Mail schicken

Bei einem Ereignis wird eine E-Mail mit einer Alarmenachrichtigung an einen oder mehrere Benutzer geschickt.

Zu Einzelheiten siehe Kapitel 9.2.8.

Alarmausgang aktivieren

Bei Alarm wird ein Alarmausgang aktiviert.

Diese Funktion wird von den DVR-Modellen DS-7100 und DS-7200HGHI nicht unterstützt.

Schritte:

1. Rufen Sie den Konfigurierungsdialog für den Alarmausgang auf.

Menü > Konfiguration > Alarm > Alarmausgang

Wählen Sie einen Alarmausgang und konfigurieren Sie Alarmname und Verweildauer. Klicken Sie auf

um den Aktivierungszeitplan für den Alarmausgang festzulegen.

Wenn in der Auswahlliste für die Verweildauer "Manuell lö schen" ausgewä hlt ist, müssen Sie zum Lö schen "Menü > Manuell > Alarm" wählen.

Alarm Status Alarm Input Alarm Output Alarm Output No. Local->1 Alarm Name Dwell Time 5s Settings ©

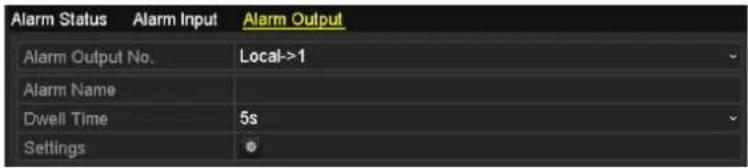

Figure 8.23 Konigurierungsdialog für den Alarmausgang

1. Richten Sie einen Zeitplan für den Alarmausgang ein.

Pro Wochentag können bis zu acht Zeitabschnitte eingerichtet werden.

Die Zeiträ ume dü rfen sich nicht wiederholen oder ü berlappen.

Settings Arming Schedule Week Mon 1 00:00-24:00 2 00:00-00:00 3 00:00-00:00 4 00:00-00:00 5 00:00-00:00 6 00:00-00:00 7 00:00-00:00 8 00:00-00:00 Copy Apply OK Cancel

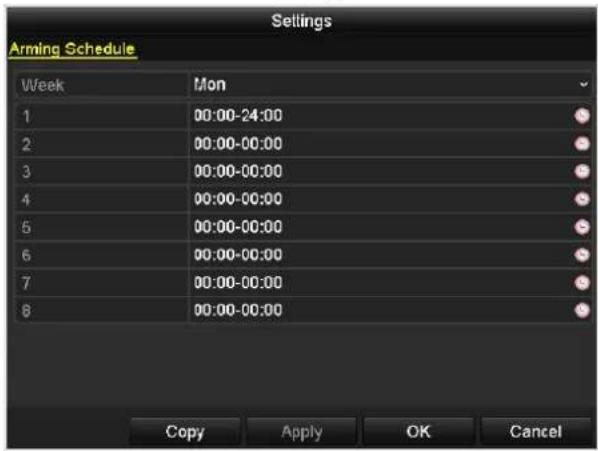

Figure 8. 24 Zeitplan für einen Alarmausgang einrichten

1. Wiederholen Sie die Schritte oben, um Aktivierungszeitpläne für weitere Wochentage einzurichten. Mit der Schaltfläche Kopieren können Sie den Zeitplan für andere Tage übernehmen.

Klicken Sie auf OK, um die Aktivierungszeitplaneinstellungen für den Alarmausgang abzuschließen.

1. Klicken Sie auf Anwenden, um die Einstellungen zu speichern.

8.9 Alarmausgänge manuell aktivieren oder lö schen

Diese Funktion wird von den DVR-Modellen DS-7100 und DS-7200HGHI nicht unterstützt.

Zweck:

Ein Sensoralarm kann manuell ausgelö st oder gelö scht werden. Wenn in der Auswahlliste für die Verweildauer eines Alarmausgangs "Manuell lö schen" ausgewä hlt ist, kann der Alarm nur durch Anklicken der Schaltfläche Löschen im folgenden Dialog gelö scht werden.

Schritte:

Wählen Sie den gewünschten Alarmausgang und nehmen Sie die entsprechenden Einstellungen vor.

Menü > Manuell > Alarm

Klicken Sie auf Auslösen/Löschen, um einen Alarmausgang manuell auszulösen oder zu löschen.

Klicken Sie auf Alle auslö sen, um alle Alarmausgänge auszulö sen.

Klicken Sie auf Alle lö schen, um alle Alarmausgänge zu lö schen.

Alarm
Alarm Output No.	Alarm Name	Trigger
Local->1		No
Local->2		No
Local->3		No
Local->4		No

Figure 8. 25 Alarmausgänge manuell aktivieren oder löschen

Chapter 9 Netzwerkeinstellungen

9.1 Konfigurierung der allgemeinen Parameter

Zweck:

Die Netzwerkeinstellungen müssen korrekt konfiguriert werden, bevor Sie den DVR über ein Netzwerk bedienen können.

Schritte:

1. Rufen Sie den Netzwerkkonfigurierungsdialog auf.

Menü > Konfiguration > Netzwerk

Working Mode Net Fault-tolerance Select NIC bond0 NIC Type 10M/100M/1000M Self-adaptive Enable DHCP IPv4 Address 172 6 21 159 IPv4 Subnet Mask 255 255 255 0 IPv4 Default Gateway 172 6 21 1 IPv6 Address 1 Iec0: a 240:48ft fe62 dcd/64 IPv6 Address 2 2002:ac06:1578 a 240:48ft fe62 dcd/64 IPv6 Default Gateway MAC Address 00:40:48:62:0d cd MTU(Bytes) 1500 Preferred DNS Server Alternate DNS Server Main NIC LAN1

DS-8100/9000-SH

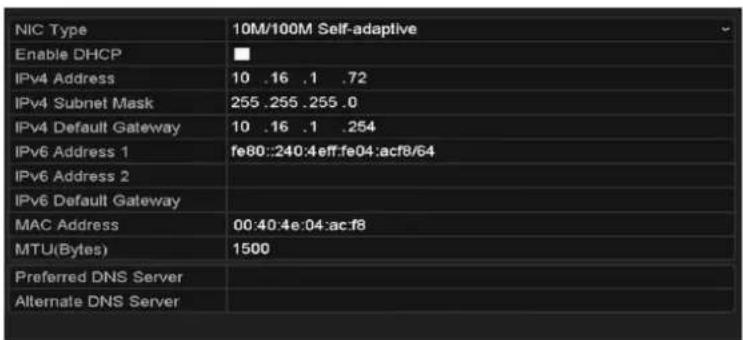

NIC Type 10M/100M Self-adaptive Enable DHCP IPv4 Address 10 .16 .1 .72 IPv4 Subnet Mask 255 .255 .255 .0 IPv4 Default Gateway 10 .16 .1 .254 IPv6 Address 1 fe80::240:4eff.fe04:acf8/64 IPv6 Address 2 IPv6 Default Gateway MAC Address 00:40:4e:04:acf8 MTU(Bytes) 1500 Preferred DNS Server Alternate DNS Server

DS-7100 und DS-7200HGHI

NIC Type Enable DHCP IPv4 Address IPv4 Subnet Mask IPv4 Default Gateway IPv6 Address 1 IPv6 Address 2 IPv6 Default Gateway MAC Address MTU(Bytes) Preferred DNS Server Alternate DNS Server 10M/100M/1000M Self-adaptive 172 .6 .23 .216 255 .255 .255 .0 172 .6 .23 .1 fe80::8ee7:48ff:fe24:4214/64 8c:e7:48:24:42:14 1500

Andere Modelle
Figure 9.1 Netzwerkeinstellungsdialog

1 selbstadaptive 10M/100M-Netzwerkschnittstelle beim DS-7100, DS-7200HGHI; 2 selbstadaptive 10M/100M/1000M-Netzwerkschnittstellen beim DS-8100/9000 mit drei konfigurierbaren Betriebsmodi: Mehrfachadresse, Lastausgleich, Netzfehlertoleranz, und 1 selbstadaptive 10M/100M/1000M-Netzwerkschnittstelle bei anderen Modellen

1. Wählen Sie das Register Allgemein.

2. Im Dialog Allgemeine Einstellungen können Sie folgende Einstellungen vornehmen: Arbeitsmodus (gilt nur für DS-8100/9000), NIC-Typ, IPv4-Adresse, IPv4-Gateway, MTU und DNS Server. Falls der DHCP-Server verfügbar ist, markieren Sie DHCP, um automatisch eine IP-Adresse und weitere Netzwerkeinstellungen von diesem Server zu beziehen.

Der zulä ssige MTU-Wertebereich ist: 500 - 1500.

1. Nachdem Sie die allgemeinen Einstellungen konfiguriert haben, klicken Sie auf Übernehmen, um die Einstellungen zu speichern.

Arbeitsmodus:

Die Modelle DS-8100HGHI / HQHI-SH haben zwei 10M/100M/1000M NIC-Karten, mit denen das Gerät in den Modi "Mehrfachadresse" und "Netzfehlertoleranz" arbeiten kann.

Mehrfachadresse: Die Parameter der beiden NIC-Karten können unabhängig voneinander konfiguriert werden. Als Parametereinstellungen können Sie im Feld "NIC-Typ" zwischen "LAN1" oder "LAN2" wählen. Sie können eine NIC-Karte als Standardroute festlegen. Ist das System am Extranet angeschlossen, werden die Daten über die Standardroute weitergeleitet.

Netzfehlertoleranz: Die beiden NIC-Karten benutzen dieselbe IP-Adresse, und Sie können als Haupt-NIC zwischen "LAN1" und "LAN2" wählen. Auf diese Weise kann das Gerät bei einem NIC-Kartenfehler automatisch zur Reserve-NIC-Karte wechseln und so den normalen Betrieb des gesamten Systems sicherstellen.

Weißabgleich-Modus: Die beiden NIC-Karten benutzen dieselbe IP-Adresse, um die gesamte Bandbreite zu nutzen, so dass das System zwei Gigabyte an Netzwerkkapazitä t bereitstellen kann.

9.2 Konfigurierung der weiterführenden Parameter

9.2.1 Extranet-Zugriff konfigurieren

EZVIZ Cloud P2P konigurieren

Zweck:

EZVIZ Cloud P2P stellt sowohl die Smartphone-App als auch die Serviceplattform für den Zugriff und die Verwaltung Ihres angeschlossenen DVR bereit, so dass Sie bequem Zugriff auf das Überwachungssystem haben.

Schritte:

1. Rufen Sie den Netzwerkkonfigurierungsdialog auf.

Menü > Konfiguration > Netzwerk

1. Wählen Sie das Register Extranet-Zugriff, um den EZVIZ Cloud P2P-Konfigurierungsdialog aufzurufen.

2. Die standardmäßige IP-Adresse lautet "0". Um den Server zu konfigurieren, aktivieren Sie die Option Benutzerdefiniert und geben die Serveradresse in das Textfeld ein.

3. Markieren Sie das Kontrollkästchen EZVIZ Cloud P2P aktivieren, um diese Funktion zu aktivieren.

4. Markieren Sie gegebenenfalls das Kontrollkästchen Stream-Verschlüsselung aktivieren, um den Videostream zu verschlü sseln.

5. Geben Sie den Verifizierungscode für das Gerät ein.

Der Verifizierungscode besteht aus sechs Groß buchstaben und befindet sich auf der Unterseite des DVR. Sie können auch die Scanfunktion Ihres Smartphones benutzen, um den QR-Code einzuscannen.

Enable EZVIZ Cloud P2P Custom Server Address dev.ezviz7.com Enable Stream Encryption Verification Code ABCDEF Status Offline Enable DDNS DDNS Type HiDDNS Continent Custom Country Server Address www.hik-online.com Device Domain Name User Name Password Apply Back

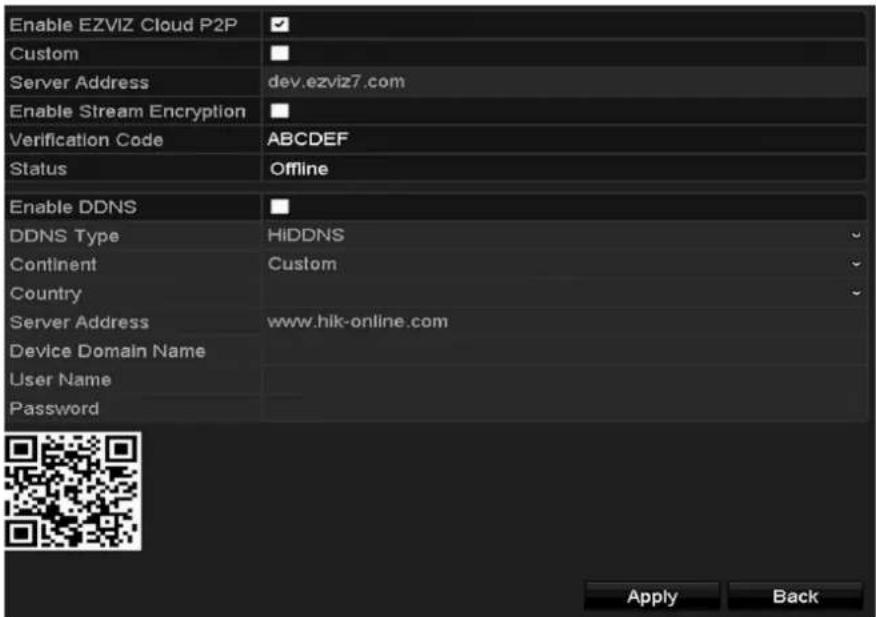

Figure 9.2 EZVIZ Cloud P2P-Konigurierungsdialog

1. Klicken Sie auf Anwenden, um die Einstellungen zu speichern.

Nach dem Konfigurieren können Sie den DVR ü ber ein Smartphone verwalten, auf dem die EZVIZ Cloud P2P-App installiert ist, oder ü ber die EZVIZ-Website (http://www.ezviz7.com).

Weitergehende Informationen entnehmen Sie bitte der Hilfedatei auf der offiziellen EZVIZ-Website (http://www.czviz7.com).

Konigurieren der DDNS-Einstellungen

Zweck:

Falls Ihr DVR dafür r konfiguriert ist, PPPoE als standardmäßig ige Netzwerkverbindung zu benutzen, können Sie die dynamische DNS (DDNS) für den Netzwerkzugriff verwenden.

Bevor Sie das System für die Verwendung von DDNS konfigurieren können, müssen Sie sich zunächst bei einem Internetdienstanbieter (ISP) anmelden.

Schritte:

1. Rufen Sie den Netzwerkkonfigurierungsdialog auf.

Menü > Konfiguration > Netzwerk

1. Wählen Sie das Register DDNS, um den DDNS-Konfigurierungsdialog aufzurufen.

Enable DDNS DDNS Type HiDDNS Continent Custom Country Server Address www.hik-online.com Device Domain Name User Name Password Apply Back

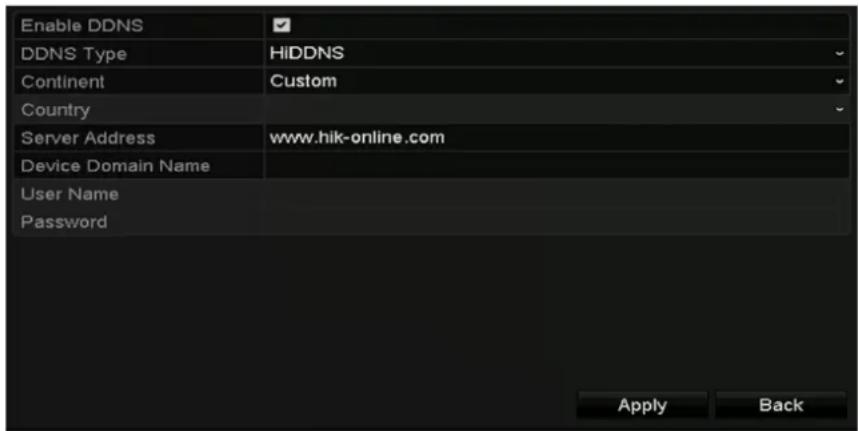

Figure 9.3 DDNS-Konigurierungsdialog

1. Markieren Sie das Kontrollkästchen DDNS, um diese Funktion zu aktivieren.
2. Wählen Sie den DDNS-Typ. Es stehen fünf DDNS-Typen zur Auswahl: IPServer, DynDNS, PeanutHull, NO-IP und HiDDNS.

- IPServer: Geben Sie die Serveradresse für IPServer ein.

Enable DDNS DDNS Type IPServer Continent Custom Country Server Address 172.1.1.0 Device Domain Name User Name Password

Figure 9.4 IPServer-Konigurierungsdialog

• DynDNS:

1) Geben Sie die Serveradresse für DynDNS ein (d. h. members.dyndns.org).
2) Geben Sie in das Textfeld Domänenname den von der DynDNS-Website bezogenen Domä nennamen ein.
3) Geben Sie Benutzername und Kennwort wie auf der DynDNS-Website registriert ein.

Enable DDNS DDNS Type DynDNS Continent Custom Country Server Address members.dyndns.org Device Domain Name 123.dyndns.com User Name test Password *****

Figure 9.5 DynDNS-Konigurierungsdialog

- PeanutHull: Geben Sie Benutzername und Kennwort wie auf der PeanutHull-Website registriert ein.

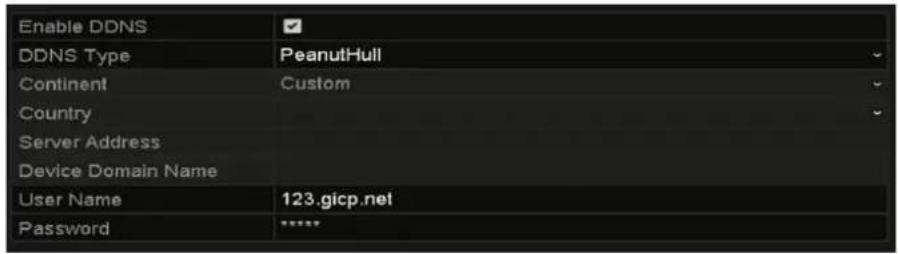

Enable DDNS DDNS Type PeanutHull Continent Custom Country Server Address Device Domain Name User Name 123.gicp.net Password *****

Figure 9.6 PeanutHull-Konigurierungsdialog

• NO-IP:

Geben Sie die Kontoinformationen in die entsprechenden Felder ein. Orientieren Sie sich an den DynDNS-Einstellungen.

1) Geben Sie die Serveradresse für NO-IP ein.
2) Geben Sie in das Textfeld Domänename den von der NO-IP-Website bezogenen Domä nennamen ein.
3) Geben Sie Benutzername und Kennwort wie auf der NO-IP-Website registriert ein.

Enable DDNS DDNS Type NO-IP Continent Custom Country Server Address no-ip.org Device Domain Name 123.no-ip.org User Name test Password ********

Figure 9.7 NO-IP-Konigurierungsdialog

• HiDDNS

1) Wählen Sie den Kontinent bzw. Land des Servers ein, auf dem das Gerät registriert ist. Wählen Sie die Option Benutzerdefiniert, um die Einstellungen anzupassen.
2) Standardmäßig erscheint die Serveradresse des HiDDNS-Servers: www.hik-online.com. Bei Auswahl der Option Benutzerdefiniert geben Sie je nach Bedarf die Serveradresse ein.
3) Geben Sie den Geräte-Domänennamen ein. Sie können auch das auf dem HiDDNS-Server registrierte Alias verwenden oder einen neuen Gerä te-Domä nennamen definieren. Wenn ein neues Alias des Gerä te-Domä nennamens im DVR eingerichtet wird, ersetzt dies das alte, das im Server registriert ist. Sie können zunächst das Alias des Gerä te-Domä nennamens im HiDDNS-Server registrieren und dieses dann unter Geräte-Domänennname im DVR eingeben. Alternativ können Sie den Domä nennamen auch direkt in den DVR eingeben und anschließ end einen neuen einrichten.

Enable DDNS DDNS Type HiDDNS Continent Europe Country Andorra Server Address www.hik-online.com Device Domain Name dvr-test User Name Password

Figure 9.8 HiDDNS-Konfigurierungsdialog

➢ Registrieren Sie das Gerät am HiDDNS-Server.

1) Rufen Sie die HiDDNS-Website auf: www.hik-online.com.

2) Klicken Sie auf Register, um ein Konto einzurichten (sofern nicht bereits geschehen), und melden Sie sich an.

Figure 9.10 Kontoeinrichtung

3) Klicken Sie in der Geräteverwaltung auf Add, um das Gerät zu registrieren.

Figure 9.11 Geräteregistrierung

4) Geben Sie Geräte-Seriennummer, Geräte-Domäne (Gerätename) und HTTP-Port ein. Klicken Sie auf OK, um das Gerät hinzuzufü gen.

➢ Gerä tezugriff via Webbrowser oder Client-Software

Nachdem das Gerät erfolgreich beim HiDDNS-Server registriert ist, können Sie ü ber einen Webbrowser oder eine Client-Software mit der Gerä te-Domä ne (Gerä tename) darauf zugreifen

● OPTION 1: Gerä tezugriff via Webbrowser

Öffnen Sie den Webbrowser und geben Sie http://www.hik-online.com/alias in die Adresszeile ein. Das Alias bezieht sich auf die Geräte-Domäne auf dem Gerät oder den Gerätename auf dem HiDDNS-Server.

Beispiel: http://www.hik-online.com/nvr

Wenn Sie den HTTP-Port Ihrem Router zugewiesen und zu einer Port-Nummer (ausgenommen 80) geändert haben, müssen Sie für den Zugriff auf das Gerä t http://www.hik-online.com/alias:HTTP port in die Adresszeile eingeben. Hinweise zur zugewiesenen HTTP-Portnummer enthält Kapitel 11.2.8.

● OPTION 2: Gerä tezugriff via iVMS-4200

Beim iVMS-4200 wählen Sie im Fenster "Gerät hinzufügen" die Option HIDDNS und bearbeiten dann die Gerä teinformationen.

Kurzname: Geben Sie einen beliebigen Namen für das Gerät ein.

Server-Adresse: www.hik-online.com

Geräte-Domänenname: Bezieht sich auf den Geräte-Domänennamen auf dem Gerät oder den Gerä tename auf dem HiDDNS-Server.

Benutzername: Geben Sie den Benutzernamen des Gerä ts ein.

Kennwort: Geben Sie das Kennwort des Gerä ts ein.

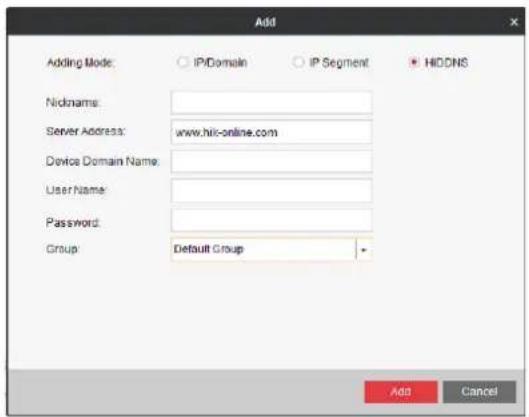

Figure 9.12 Gerätezugriff via iVMS-4200

1. Klicken Sie auf Anwenden, um die Einstellungen zu speichern.

9.2.2 Konfigurieren der PPPoE-Einstellungen

Zweck:

Der DVR gestattet den Zugriff via "Point-to-Point Protocol over Ethernet" (PPPoE).

Schritte:

1. Rufen Sie den Netzwerkkonfigurierungsdialog auf.

Menü > Konfiguration > Netzwerk

1. Wählen Sie das Register PPPoE, um den zugehörigen Konfigurierungsdialog aufzurufen.

Figure 9.13 PPPoE-Konigurierungsdialog

1. Markieren Sie das Kontrollkästchen PPPoE, um diese Funktion nutzen zu können.

2. Geben Sie Benutzername und Kennwort für den PPPoE-Zugriff ein.

Benutzername und Kennwort erhalten Sie von Ihrem Internetdienstanbieter.

1. Klicken Sie auf Anwenden, um die Einstellungen zu speichern.

2. Nach erfolgreicher Konfigurierung werden Sie aufgefordert, das Gerät neu zu starten, um die neuen Einstellungen zu ü bernehmen. Nach dem Neustart wird automatisch die PPPoE-Einwahl aktiviert. Um den Status der PPPoE-Verbindung zu ü berprüfen, wählen Sie "Menü > Wartung > Systeminformation > Netzwerk".

9.2.3 Konfigurierung der NTP Server-Einstellungen

Zweck:

Sie können auf Ihrem Gerät einen NTP (Network Time Protocol)-Server konfigurieren, um sicherzustellen, dass Systemdatum und -uhrzeit stets korrekt sind.

Schritte:

1. Rufen Sie den Netzwerkkonfigurierungsdialog auf.

Menü > Konfiguration > Netzwerk

1. Wählen Sie das Register NTP, um den zugehörigen Konfigurierungsdialog aufzurufen.

Enable NTP	✓
Interval (min)	60
NTP Server	210.72.145.44
NTP Port	123

Figure 9. 14 NTP-Konigurierungsdialog

1. Markieren Sie das Kontrollkästchen NTP aktivieren, um diese Funktion zu aktivieren.

2. Konfigurieren Sie folgende NTP-Parameter:

3. Intervall: Das Zeitintervall zwischen zwei Synchronisierungsvorgängen des NTP-Servers. Die Zeiteinheit ist "Minute".
   • NTP-Server: Die IP-Adresse des NTP-Servers.
   • NTP-Port: Der Port des NTP-Servers.

4. Klicken Sie auf Anwenden, um die Einstellungen zu speichern.

Das Zeitsynchronisierungsintervall kann auf 1 bis 10.080 Minuten eingestellt werden; Standardvorgabe sind 60 Minuten. Wenn der DVR an ein öffentliches Netz angeschlossen ist, sollten Sie einen NTP-Server mit einer Zeitsynchronisierungsfunktion wie den Server am National Time Center (IP-Adresse: 210.72.145.44). Falls sich der DVR in einem individuellen Netz befindet, kann eine NTP-Software verwendet werden, um einen NTP-Server zur Zeitsynchronisation einzurichten.

9.2.4 Konfigurierung der SNMP-Einstellungen

Zweck:

Mit Hilfe des SNMP-Protokolls können Sie den Gerä testatus sowie parameterrelevante Informationen abrufen.

Schritte:

1. Rufen Sie den Netzwerkkonfigurierungsdialog auf.

Menü > Konfiguration > Netzwerk

1. Wählen Sie das Register SNMP, um den zugehörigen Konfigurierungsdialog aufzurufen.

Figure 9. 15 SNMP-Konigurierungsdialog
3. Markieren Sie das Kontrollkästchen DDNS aktivieren, um diese Funktion nutzen zu können.
4. Konfigurieren Sie folgende SNMP-Parameter:

• Trap-Adresse: IP-Adresse des SNMP-Host.
• Trap-Port Port des SNMP-Host.

Figure 9. 16 Konigurieren der SNMP-Einstellungen

1. Klicken Sie auf Anwenden, um die Einstellungen zu speichern.

Bevor Sie die SNMP-Konfiguration vornehmen, laden Sie bitte mit Hilfe der SNMP-Software die Gerä teinformationen über den SNMP-Port herunter. Durch Einstellen der Trap-Adresse kann der DVR Alarmereignisse und Ausnahmemeldungen an das Überwachungszentrum schicken.

9.2.5 Konfigurierung der NAT-Einstellungen

Zweck:

Mit Hilfe von UPnPTM (Universal Plug and Play) kann das Gerät weitere vorhandene Netzwerkgeräte ermitteln und funktionale Netzwerkdienste wie Datenfreigabe, Kommunikation usw. einrichten. Mit der UPnPTM-Funktion können Sie die schnelle WAN-Verbindung des Geräts über einen Router ohne Port-Mapping nutzen.

Bevor Sie anfangen:

Wenn Sie die UPnPTM-Funktion des Geräts aktivieren wollen, müssen Sie auch die UPnPTM-Funktion des Routers aktivieren, mit dem Ihr Gerät verbunden ist. Falls als Netzwerkmodus für das Gerät "Mehrfachadresse" eingerichtet ist, muss sich die Standard-Route des Geräts im selben Netzwerksegment wie die LAN-IP-Adresse des Routers befinden.

Schritte:

1. Rufen Sie den Netzwerkkonfigurierungsdialog auf.

Menu > Konfiguration > Netzwerk

1. Wählen Sie das Register NAT, um den Port-Mapping-Konfigurierungsdialog aufzurufen.

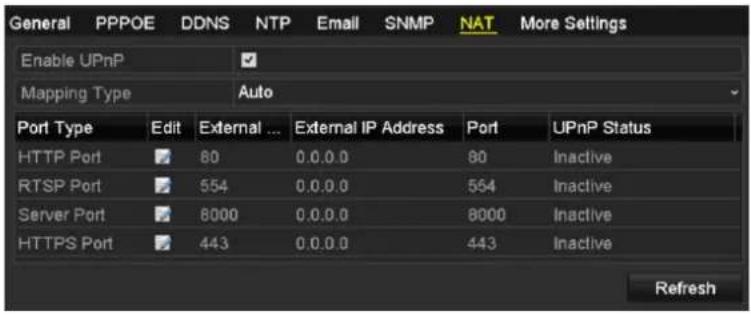

General PPPOE DDNS NTP Email SNMP NAT More Settings Enable UPnP ✓ Mapping Type Auto Port Type Edit External ... External IP Address Port UPnP Status HTTP Port 80 0.0.0.0 80 Inactive RTSP Port 554 0.0.0.0 554 Inactive Server Port 8000 0.0.0.0 8000 Inactive HTTPS Port 443 0.0.0.0 443 Inactive Refresh

Figure 9.17 UPnP™-Konigurierungsdialog

1. Markieren Sie das Kontrollkästchen √, um UPnPTM zu aktivieren.
2. Wählen Sie als Mapping-Typ in der Auswahlliste "Manuell" oder "Auto".

OPTION 1: Auto

Bei Auswahl von "Auto" werden die Port-Mapping-Elemente nur gelesen und die externen Ports werden automatisch vom Router konfiguriert.

1) Klicken Sie auf Anwenden, um die Einstellungen zu speichern.
2) Klicken Sie auf Aktualisieren, um den letzten Port-Mapping-Status abzurufen.

Enable UFP Mapping Type Auto Port Type Edit External Port Mapping IP Address Port Status Server Port 43728 172.6.21.31 8000 Active HTTP Port 31397 172.6.21.31 80 Active GTSP Port 59826 172.6.21.31 554 Active HTTPS Port 31231 172.6.21.31 443 Active Refresh

Figure 9.18 Automatische UPnP™-Konigurierung

OPTION 2: Manuell

Bei Auswahl von "Manuell" als Mapping-Typ können Sie den externen Port je nach Bedarf bearbeiten, indem Sie auf klicken, um den Konfigurierungssdialog "Externe Port-Einstellungen" aufrufen.

Schritte:

1) Klicken Sie auf 📄, um den Konfigurierungsdialog "Externe Port-Einstellungen" aufzurufen. Konfigurieren Sie die externe Port-Nummer für den Server-Port, HTTP-Port und RTSP-Port.

• Sie können die standardmäßige Port-Nummer verwenden oder diese je nach Bedarf ändern.
• Der externe Port gibt die Port-Nummer für die Port-Zuordnung im Router an.
• Der Wert für die RTSP-Port-Nr. sollte 554 sein oder zwischen 1024 und 65535 liegen, während der Wert der anderen Ports zwischen 1 und 65535 liegen und unterschiedlich sein muss. Falls mehrere Geräte am selben Router für die UPnPTM Einstellungen konfiguriert werden, muss jedes Gerät eine eindeutige Port-Nummer haben.

2) Klicken Sie auf Anwenden, um die Einstellungen zu speichern.
3) Klicken Sie auf Aktualisieren, um den letzten Port-Mapping-Status abzurufen.

Enable UPnP Mapping Type Manual Port Type Edit External Port Mapping IP Address Port Status Server Port 8002 172.6.21.31 8000 Active HTTP Port 80 172.6.21.31 80 Active RTSP Port 554 172.6.21.31 554 Active HTTPS Port 443 172.6.21.31 443 Active Refresh

Figure 9. 20 Manuelle UPnP™-Konigurierung

9.2.6 Konfigurierung weiterer Parameter

Schritte:

1. Rufen Sie den Netzwerkkonfigurierungsdialog auf.

Menü > Konfiguration > Netzwerk

1. Wählen Sie das Register Weitere Einstellungen, um den zugehörigen Konfigurierungsdialog aufzurufen.

Alarm Host IP
Alarm Host Port	0
Server Port	8000
HTTP Port	80
Multicast IP
RTSP Port	554

Figure 9.21 Weitergehende Einstellungen

1. Konfigurieren Sie den Remote Alarm Host, den Server-Port, den HTTP-Port, die Multicast-IP und den RTSP-Port.

2. Alarm-Host-IP/Port: Wenn ein Remote Alarm Host konfiguriert ist, schickt das Gerät im Alarmfall die Ereignis- oder Ausnahmemeldung an den entsprechenden Host. Auf dem Remote Alarm Host muss die CMS (Client Management System)-Software installiert sein.
   Die Alarm Host-IP bezieht sich auf die IP-Adresse des entfernten PC, auf dem die CMS (Client Management System)-Software (z. B. iVMS-4200) installiert ist, und der Alarm Host-Port muss mit dem in der Software konfigurierten Alarmü berwachungsport ü bereinstimmen (Standard-Port: 7200).

3. Multicast-IP: Mit Hilfe der Multicast-Konfigurierung kann die Liveansicht für mehr als die maximal zulä ssige Anzahl von Netzwerkkameras realisiert werden. Eine Multicast-Adresse umfasst den Class-D IP-Bereich von 224.0.0.0 bis 239.255.255.255. Empfohlen wird die Verwendung eines

IP-Adressbereichs zwischen 239.252.0.0 und 239.255.255.255.

Wenn ein Gerät zur CMS (Client Management System)-Software hinzugefügt wird, muss die Multicast-Adresse mit der Multicast-IP des Geräts ü bereinstimmen.

- RTSP-Port: Das RTSP (Real Time Streaming Protocol) ist ein Netzwerksteuerungsprotokoll, das in Unterhaltungs- und Kommunikationssystemen zur Steuerung von Streaming Media-Server verwendet wird.

Geben Sie den RTSP-Port in das Textfeld RTSP-Port ein. Standardvorgabe ist "554". Bei Bedarf können Sie diesen Eintrag auch ändern.

- Server-Port und HTTP-Port: Geben Sie in den Textfeldern den Server-Port und den HTTP-Port ein. Standardvorgabe für den Server-Port ist "8000" und für den HTTP-Port "80". Bei Bedarf können Sie beides ändern.

Der Server-Port sollte im Bereich 2000-65535 liegen und wird für den Zugriff über die entfernte Client-Software verwendet. Der HTTP-Port wird für den entfernten IE-Zugriff verwendet.

Alarm Host IP	192.0.0.10
Alarm Host Port	7200
Server Port	8000
HTTP Port	80
Multicast IP	239.252.2.50
RTSP Port	554

Figure 9.22 Konigurierung weiterer Parameter

1. Klicken Sie auf Anwenden, um die Einstellungen zu speichern.

9.2.7 Konfigurierung des HTTPS-Port

Zweck:

HTTPS ermöglicht die Authentifizierung der kommunizierenden Website und des zugehörigen Webservers und richtet einen sicheren Kanal ü ber ein unsicheres Netzwerk ein. Führen Sie die folgenden Schritte durch, um die https-Portnummer einzurichten.

Beispiel:

Wenn die Portnummer "443" und die IP-Adresse "192.0.0.64" lauten, können Sie durch Eingabe von https://192.0.0.64:443 ü ber den Webbrowser auf das Gerät zugreifen.

Der HTTPS-Port kann nur ü ber den Webbrowser konfiguriert werden.

Schritte:

1. Öffnen Sie den Webbrowser und geben Sie die IP-Adresse des Geräts ein. Der Webserver wählt die Sprache nun automatisch entsprechend der Systemsprache und optimiert den Webbrowser.
2. Geben Sie Benutzername und Kennwort korrekt ein und klicken Sie dann auf Anmelden, um sich am Gerät anzumelden.
3. Rufen Sie den HTTPS-Konfigurierungsdialog auf: Konfiguration > Remote-Konfiguration > Netzwerkeinstellungen > HTTPS
4. Erstellen Sie ein selbst signiertes Zertifikat oder ein autorisiertes Zertifikat.

OPTION 1: Erstellen eines selbst signierten Zertifikats

1) Klicken Sie auf Erstellen, um den folgenden Dialog aufzurufen:

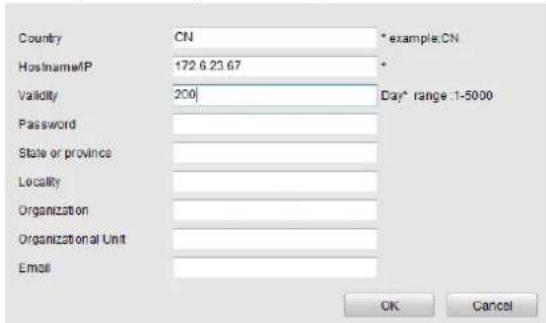

Figure 9. 24 Erstellen eines selbst signierten Zertifikats

2) Geben Sie Land, IP/Domain Name, Gültigkeit und sonstige Informationen ein.
3) Klicken Sie auf OK, um die Einstellungen zu speichern.

OPTION 2: Erstellen eines autorisierten Zertifikats

1) Klicken Sie auf Erstellen, um die Zertifikatanfrage zu erstellen:
2) Laden Sie die Zertifikatanfrage herunter und legen Sie sie der vertrauenswürdigen Zertifizierungsstelle zur Signatur vor.
3) Nach Erhalt des signierten gültigen Zertifikats importieren Sie das Zertifikat auf dem Gerät.

1. Nach erfolgreicher Erstellung und Installation des Zertifikats erhalten Sie eine entsprechende Bestätigung.

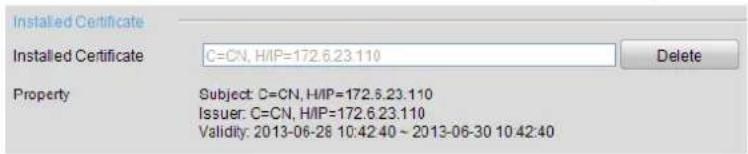

Figure 9.25 Eigenschaften des installierten Zertifikats

1. Markieren Sie das entsprechende Kontrollkästchen, um die HTTPS-Funktion zu aktivieren.
2. Klicken Sie auf Speichern, um die Einstellungen zu sichern.

9.2.8 Konfigurieren der E-Mail-Einstellungen

Zweck:

Das System kann so konfiguriert werden, dass bei einem Ereignis (z. B. Bewegungserkennung, Videoverlust, Sabotage usw.) eine E-Mail-Benachrichtigung an alle angegebenen Empfänger geschickt wird.

Bevor Sie die E-Mail-Einstellungen vornehmen, muss der DVR an ein lokales Netzwerk (LAN) mit einem SMTP-Mailserver angeschlossen werden. Je nachdem, wo sich die E-Mail-Konten befinden, die eine Benachrichtigung erhalten sollen, muss das Netzwerk zudem entweder mit einem Intranet oder dem Internet verbunden sein. Zusätzlich muss der bevorzugte DNS-Server konfiguriert werden.

Bevor Sie anfangen:

Richten Sie in den Netzwerkeinstellungen IPv4-Adresse, IPv4-Subnetzmaske, IPv4-Gateway und den bevorzugten DNS-Server ein. Zu Einzelheiten siehe Kapitel 9.1 Konfigurierung der allgemeinen Parameter.

Schritte:

1. Rufen Sie den Netzwerkkonfigurierungsdialog auf.

Menü > Konfiguration > Netzwerk

1. Wählen Sie das Register E-Mail, um den E-Mail-Konfigurierungsdialog aufzurufen.

Figure 9. 26 E-Mail-Konigurierungsdialog

1. Konfigurieren Sie folgende E-Mail-Parameter:

Server-Authentifizierung aktivieren (optional): Markieren Sie das Kontrollkästchen, um diese Funktion zu aktivieren.

Benutzername: Das Benutzerkonto des Absenders der E-Mail zur SMTP-Server-Authentifizierung.

Kennwort: Das Kennwort des Absenders der E-Mail zur SMTP-Server-Authentifizierung.

SMTP-Server: Die SMTP-Server-IP-Adresse oder der Hostname (z. B. smtp.263xmail.com).

SMTP-Port-No: Der SMTP-Port. Der standardmäßige TCP/IP-Port für SMTP ist 25.

SSL aktivieren (optional): Markieren Sie dieses Kontrollkästchen, um SSL zu aktivieren, falls der SMTP-Server dies erfordert.

Absender: Der Name des E-Mail-Absenders.

Absender-Adresse: Die E-Mail-Adresse des Absenders.

Empfänger wählen: Wählen Sie den Empfänger. Maximal drei Empfänger können eingerichtet werden.

Empfänger: Der Name des E-Mail-Empfängers.

Empfängeradresse: Die E-Mail-Adresse des Empfängers.

Bild anhängen: Markieren Sie dieses Kontrollkästchen Bild anhängen, falls Alarmbilder an die E-Mail angehängt werden sollen. Das Intervall ist die Zeit zweier benachbarter Alarmbildern.

Intervall: Das Intervall gibt den Zeitraum zwischen dem Versenden mit angehängten Bildern an.

E-Mail-Test: Schickt eine Testbenachrichtigung, um zu prüfen, ob der der SMTP-Server erreichbar ist.

1. Klicken Sie auf Übernehmen, um die Einstellungen zu speichern.
2. Klicken Sie auf Test, um zu prüfen, ob Ihre E-Mail-Einstellungen funktionieren. Der entsprechende Hinweis wird eingeblendet.

9.3 Überprüfung des Netzwerkverkehrs

Zweck:

Zur Überprüfung des Netzwerkverkehrs können Sie Echtzeitinformationen des DVR wie Verbindungsstatus, MTU, Sende-/Empfangsrate usw. abrufen.

Schritte:

1. Rufen Sie den Netzwerkverkehrsdialog auf.

Menü > Wartung > Netzerkennung

Figure 9.28 Netzwerkverkehr

1. Angezeigt werden Informationen zur Sende- und Empfangsrate der Schnittstelle. Die Verkehrsdaten werden sekü ndlich aktualisiert.

9.4 Konfigurierung der Netzwerkerkennung

Zweck:

Mit Hilfe der Netzwerkerkennungsfunktion können Sie den Netzverbindungsstatus des DVR (inkl. Netzwerkverzö gerung, Paketverlust usw.) abrufen.

9.4.1 Netzwerkverzö gerung und Paketverlust prü fen

Schritte:

1. Rufen Sie den Netzwerkverkehrsdialog auf.

Menü > Wartung > Netzerkennung

1. Klicken Sie auf das Register Netzwerkerkennung, um den zugehörigen Konfigurierungsdialog aufzurufen.

Traffic Network Detection Network Stat. Network Delay, Packet Loss Test Select NIC LAN1 Destination Address Test Network Packet Export Device Name USB1.4 LAN1 172.6 23 213 1,976Kbps Refresh Export

Figure 9.29 Netzwerkerkennung

1. Wählen Sie eine NIC zur Überprüfung auf Netzwerkverzögerung und Paketverlust.
2. Geben Sie im Textfeld Zieladresse die gewünschte Adresse ein.
3. Klicken Sie auf Test, um auf Netzwerkverzögerung und Paketverlust zu überprüfen.

9.4.2 Netzwerkpaket exportieren

Zweck:

Wenn der DVR an ein Netzwerk angeschlossen ist, kann das erfasste Netzwerkdatenpaket auf ein USB-Flash-Laufwerk oder andere lokale Backup-Gerä te exportiert werden.

Schritte:

1. Rufen Sie den Netzwerkverkehrsdialog auf.
   Menü > Wartung > Netzerkennung

2. Wählen Sie das Register Netzwerkerkennung, um den entsprechenden Konfigurierungsdialog aufzurufen.

3. Wählen Sie in der Auswahlliste unter Gerätename das Backup-Gerät.

Klicken Sie auf Aktualisieren, falls das angeschlossene lokale Backup-Gerät nicht angezeigt wird. Sollte das Backup-Gerä t weiterhin nicht erkannt werden, ü berprü fen Sie bitte dessen Kompatibilitä t mit dem DVR. Falls das Format nicht korrekt ist, können Sie das Backup-Gerä t formatieren.

Figure 9. 30 Netzwerkpaket exportieren

1. Klicken Sie auf Exportieren, um den Vorgang zu starten.

2. Nach Abschluss des Vorgangs klicken Sie auf OK, um den Paketexport zu beenden.

Pro Vorgang können maximal 1 MB an Daten exportiert werden.

9.4.3 Überprüfen des Netzwerkstatus

Zweck:

In diesem Dialog können Sie auch den Netzwerkstatus ü berprüfen und die Netzwerkparameter konfigurieren.

Schritte:

Klicken Sie rechts unten im Fenster auf Status.

Traffic Network Detection Network Stat Network Delay, Packet Loss Test Select NIC LAN1 Destination Address Test Network Packet Export Device Name USB1-4 LAN1 172.6 23.213 1.976Kbps Refresh Export

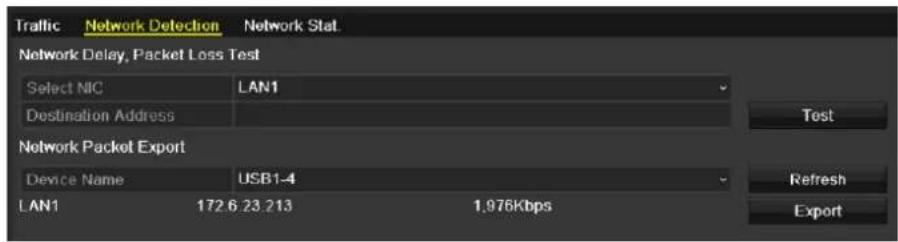

Figure 9. 31 Überprüfen des Netzwerkstatus

Bei normalem Netzwerkstatus erscheint folgende Meldung:

Figure 9.32 Netzwerkstatus-Testergebnis

Sollte eine andere als diese Meldung angezeigt werden, klicken Sie auf Netzwerk, um den Schnellkonfigurierungsdialog für die Netzwerkparameter aufzurufen.

Figure 9.33 Netzwerkparameterkoniguration

9.4.4 Überprüfung der Netzwerkstatistik

Zweck:

Durch Überprüfen der Netzwerkstatistik können Sie Echtzeitinformationen über das Gerätabrufen.

Schritte:

1. Rufen Sie den Netzwerkkonfigurierungsdialog auf.

Menü > Wartung > Netzerkennung

1. Klicken Sie auf das Register Netzwerkstatistik, um den zugehörigen Konfigurierungsdialog aufzurufen.

Traffic Network Detection Network Stat. Type Bandwidth Remote Live View 0bps Remote Playback 0bps Net Total Idle 128Mbps Refresh

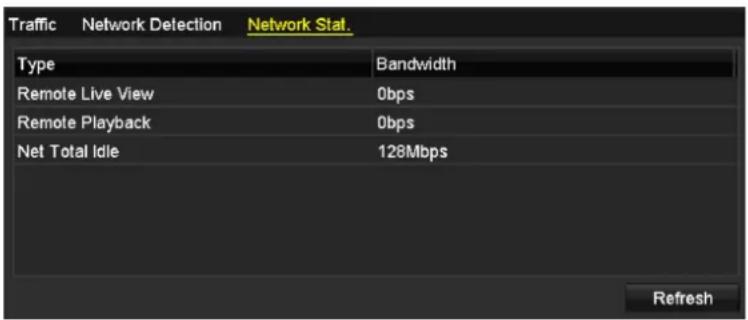

Figure 9.34 Netzwerkstatistik- Dialog

1. Angezeigt werden: Bandbreite der entfernten Liveansicht, Bandbreite der entfernten Wiedergabe, Bandbreite der Netzbereitschaft insgesamt.
2. Klicken Sie auf Aktualisieren, um die aktuelle Bandbreitenstatistik abzurufen.

Chapter 10 HDD-Verwaltung

10.1 HDD-Initialisierung

Zweck:

Ein neu installiertes Festplattenlaufwerk (HDD) muss zunä chst initialisiert werden, bevor Sie es mit Ihrem DVR benutzen kö nnen.

Schritte:

1. Rufen Sie den HDD-Informationsdialog auf:

Menü > HDD > Allgemein

1. Wä hlen Sie die zu initialisierende HDD.
2. Klicken Sie auf Initialisieren.

Figure 10.2 Initialisierungsbestätigung

1. Klicken Sie auf OK, um die Initialisierung zu speichern.

HDD Information L... Capacity Status Property Type Free Space Gr... Edit D... 1 931.51CB Formatting 34% R/W Local 0MB 1 -

Figure 10.3 Initialisierung starten

1. Nachdem die HDD initialisiert ist, ändert sich ihr Status von Nicht initialisiert zu Normal.

HDD Information L... Capacity Status Property Type Free Space Gr... Edit D... 1 931 51GB Normal R/W Local 927GB 1 -

Figure 10.4 HDD-Statusänderung zu "Normal"

Beim Initialisieren werden alle Daten auf der Festplatte gelö scht.

HDDs, die lange Zeit inaktiv sind, können in den Bereitschaftsmodus versetzt werden, um die Leistungsaufnahme des Geräts zu senken und die Lebensdauer der HDDs zu verlängern.

Menü > HDD > Erweiterte Einstellungen

Figure 10.5 HDD-Sleep-Funktion aktivieren

Markieren Sie das Kontrollkästchen HDD-Sleep akt. (standardmäßig), damit die HDDs bei längerer Inaktivität in den Bereitschaftsmodus wechseln.

Entfernen Sie die Markierung vor HDD-Sleep akt., damit die HDDs durchgehend laufen.

10.2 Verwaltung von Netzwerk-HDDs

Zweck:

Sie können das zugeordnete NAS- oder IP-SAN-Laufwerk hinzufü gen und als Netzwerk-HDD verwenden.

Schritte:

1. Rufen Sie den HDD-Informationsdialog auf:

Menü > HDD > Allgemein

1. Klicken Sie auf Hinzufügen, um den Konfigurierungsdialog zum Hinzufügen eines Netzlaufwerks aufzurufen (siehe Figure 10. 7).

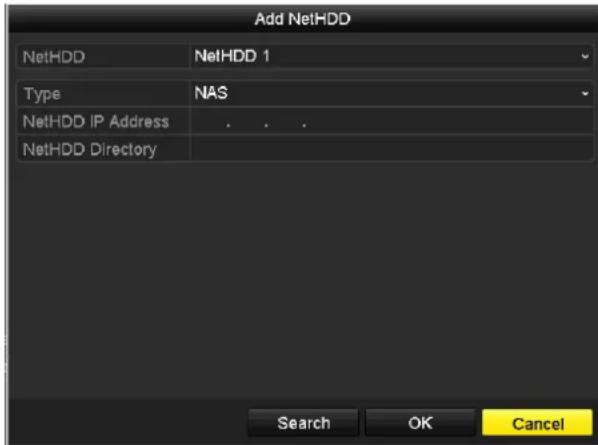

1. Fü gen Sie die NetHDD hinzu.
2. Wählen Sie als Typ "NAS" oder "IP SAN".
3. Konfigurieren Sie die NAS- oder IP SAN-Einstellungen.

• NAS-Laufwerk hinzufügen:

1) Geben Sie die NetHDD-IP-Adresse in das Textfeld ein.
2) Klicken Sie auf Suchen, um nach verfügbaren NAS-Laufwerken zu suchen.
3) Wählen Sie in der unten gezeigten Liste das NAS-Laufwerk aus.

Alternativ geben Sie einfach das Verzeichnis in das Textfeld "NetHDD-Verzeichnis" ein.

4) Klicken Sie auf OK, um das konfigurierte NAS-Laufwerk hinzuzufügen.

Es können bis zu acht NAS-Laufwerke hinzugefü gt werden.

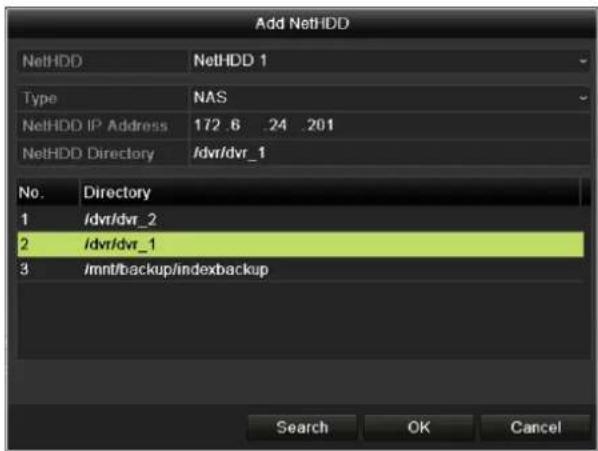

Add NetHDD NetHDD NetHDD 1 Type NAS NetHDD IP Address 172.6 24 .201 NetHDD Directory /dvr/dvr_1 No. Directory 1 /dvr/dvr_2 2 /dvr/dvr_1 3 /mnt/backup/indexbackup Search OK Cancel

Figure 10.8 NAS-Laufwerk hinzufügen

• IP SAN-Laufwerk hinzufü gen:

1) Geben Sie die NetHDD-IP-Adresse in das Textfeld ein.
2) Klicken Sie auf Suchen, um die verfügbaren IP SAN-Laufwerke zu ermitteln.
3) Wählen Sie in der unten gezeigten Liste das IP SAN-Laufwerk.
4) Klicken Sie auf OK, um das gewählte IP SAN-Laufwerk hinzuzufügen.

Es kann maximal ein IP SAN-Laufwerke hinzugefü gt werden.

Add NetHDD NetHDD NetHDD 1 Type IP SAN NetHDD IP Address 172.9 2 210 NetHDD Directory ign.2004-05.storos.t.8 No. Directory 1 ign 2004-05.storos.t.8 2 ign 2004-05.storos.t.41 3 ign 2004-05.storos.t.1000 Search OK Cancel

Figure 10.9 IP SAN-Laufwerk hinzufügen

5) Wechseln Sie zum HDD-Informationsdialog, nachdem Sie das NAS- oder IP SAN-Laufwerk erfolgreich hinzugefü gt haben. Die neu hinzugefü gte NetHDD erscheint nun in der Liste.

Falls das hinzugefü gte NetHDD-Laufwerk nicht initialisiert ist, wählen Sie es bitte aus und klicken dann auf Initialisieren.

Figure 10.10 Initialisierung der neuen NetHDD

10.3 Verwaltung von eSATA-Gerä ten

Zweck:

Wenn ein externes eSATA-Gerä t am DVR angeschlossen ist, können Sie den eSATA-Modus für Aufzeichnung oder Export konfigurieren das eSATA-Gerä t im DVR verwalten.

Schritte:

1. Rufen Sie den Konfigurierungsdialog für die erweiterten Aufnahmeeinstellungen auf:

Menü > Aufzeichnung > Erweiterte Einstellungen

1. Wählen Sie in der Auswahlliste eSATA den eSATA-Typ für Aufzeichnung und Export.

Export: Nutzung von eSATA zur Datensicherung. Zu Einzelheiten siehe Sicherung auf eSATA-HDDs in Kapitel 7.1.1 Sicherung nach normaler Videosuche.

Aufzeichnung: Nutzung von eSATA zur Aufzeichnung. Nachstehend finden Sie die entsprechenden Betriebshinweise.

Overwrite eSATA/MiniSAS eSATA1 Usage Record

Figure 10.11 eSATA-Modus konigurieren

1. Bei Auswahl von "Aufzeichnung" als eSATA-Typ rufen Sie den HDD-Informationsdialog auf.

Menü > HDD > Allgemein

1. Bearbeiten Sie die Eigenschaften des gewählten eSATA-Geräts oder initialisieren Sie es bei Bedarf.

Im Aufzeichnungsmodus können zwei Speicherarten für das eSATA-Gerätkonfiguriert werden. Zu Einzelheiten siche Kapitel 10.4 Verwaltung von HDD-Gruppen und Kapitel 10.5 Konfigurierung des Quotenmodus.

Label Capacity Status Property Type Free Space Gro... Edit Dol... 4 931.51GB Normal R/W Local 921GB 1 - 18 10,048MB Uninitialized R/W NAS 0MB 1 25 931.51GB Normal R/W eSATA 894GB 1

Figure 10. 12 Initialisierung des neuen eSATA-Geräts

10.4 Verwaltung von HDD-Gruppen

10.4.1 HDD-Gruppen einrichten

Zweck:

Mehrere HDDs können in Form von Gruppen verwaltet werden. Durch entsprechende HDD-Einstellungen kann das Videosignal bestimmter Kanä le in einer bestimmten HDD-Gruppe aufgezeichnet werden.

Schritte:

1. Rufen Sie den Speichermodusdialog auf:

Menü > HDD > Erweiterte Einstellungen

1. Wählen Sie unter Modus die Option "Gruppe" (siehe Figure 10. 13).

Figure 10. 13 Speichermodusdialog

1. Klicken Sie auf Anwenden. Daraufhin erscheint der folgende Hinweis.

Figure 10. 14 Aufforderung zum Neustart

1. Klicken Sie auf Ja, um das Gerät neu zu starten und die Änderungen zu übernehmen.
2. Rufen Sie nach dem Neustart den HDD-Informationsdialog auf.

Menü > HDD > Allgemein

1. Wählen Sie die HDD in der Liste aus und klicken Sie auf 1 , um den Konfigurierungsdialog "Lokale HDD-Einstellungen" aufzurufen (siehe Figure 10. 15).

Figure 10. 15 Lokale HDD-Einstellungen

1. Wählen Sie die Gruppennummer der aktuellen HDD.

Standardmäßig hat jede HDD die Gruppennummer "1".

1. Klicken Sie auf OK, um die Einstellungen zu bestätigen.

Figure 10. 16 Bestätigung der HDD-Gruppeneinstellungen

1. Klicken Sie im Hinweisfenster auf Ja, um den Vorgang abzuschließen.

10.4.2 HDD-Eigenschaften konfigurieren

Zweck:

Als HDD-Eigenschaften stehen "Redundanz", "Nur Lesen" oder "Lesen/Schreiben" zur Auswahl. Bevor Sie die HDD-Eigenschaften konfigurieren, legen Sie als Speichermodus bitte "Gruppe" fest (siehe Schritt 1-4 in Kapitel 10.4.1 HDD-Gruppen einrichten).

Indem man für eine HDD die Eigenschaft "Nur Lesen" wä hlt, lä sst sich verhindern, dass wichtige

Aufnahmedateien ü berschrieben werden, falls sich die HDD im Überschreibungsmodus befindet und die Speicherkapazitä t erschö pft ist.

Wenn als HDD-Eigenschaft "Redundanz" gewählt wird, kann das Videosignal gleichzeitig sowohl auf der redundanten HDD als auch auf Lesen/Schreiben-HDD aufgezeichnet werden, was für ein hohes Maß an Sicherheit und Zuverlässigkeit für die Videodaten sorgt.

Schritte:

1. Rufen Sie den HDD-Informationsdialog auf:

Mcnü > HDD > Allgemein

1. Wählen Sie die HDD in der Liste aus und klicken Sie auf 📋, um den Konfigurierungsdialog "Lokale HDD-Einstellungen" aufzurufen (siehe Figure 10. 17).

Figure 10. 17 Konigurieren der HDD-Eigenschaft

1. Wählen Sie als HDD-Eigenschaft "Lesen/Schreiben", "Nur Lesen" oder "Redundanz".
2. Klicken Sie auf OK, um die Einstellungen zu speichern und den Dialog zu beenden.
3. Im HDD-Informationsdialog wird die HDD-Eigenschaft nun in der Liste aufgeführt.

Um als HDD-Eigenschaft "Redundanz" festlegen zu können, müssen mindestens zwei Festplattenlaufwerke im NVR installiert sein, von denen eine "Nur Lesen" als Eigenschaft hat.

10.5 Konfigurierung des Quotenmodus

Zweck:

Jede Kamera kann mit einem fest zugewiesenen Anteil für die Speicherung von Aufnahmedateien konfiguriert werden.

Schritte

1. Rufen Sie den Speichermodusdialog auf:

Menü > HDD > Erweiterte Einstellungen

1. Wählen Sie unter Modus die Option "Quote" (siche Figure 10. 18).

Der DVR muss neu gestartet werden, damit die Änderungen wirksam werden.

Storage Mode Mode Quota Camera Analog 1 Used Record Capacity 6.144MB HDD Capacity (GB) 1131 Max. Record Capacity (G... 0 ▲ Free Quota Space 1131 GB Enable HDD Sleeping ✓

Figure 10. 18 Speichermodusdialog

1. Wählen Sie eine Kamera, für die eine Quote eingerichtet werden soll.
2. Geben Sie im Textfeld Max. Aufnahmekapazität (GB) die Speicherkapazität ein.
3. Bei Bedarf können Sie die Einstellungen für die aktuelle Kamera auch auf andere Kameras übertragen. Klicken Sie auf Kopieren, um den Kopierdialog aufzurufen (siehe Figure 10. 19).

Figure 10. 19 Einstellungen auf andere Kameras übertragen

1. Wählen Sie die gewünschte(n) Kamera(s), für die Sie die Einstellungen übernehmen wollen. Sie können auch die Option "Analog" markieren, um alle Kameras auszuwä hlen.
2. Klicken Sie auf OK, um den Vorgang abzuschließen und zum Speichermodusdialog zurückzugehen.
3. Klicken Sie auf Anwenden, um die Einstellungen zu übernehmen.

Bei einer Quote θ nutzen alle Kameras die gesamte Kapazität der HDD für Aufzeichnungen.

10.6 Überprüfen des HDD-Status

Zweck:

Sie können den Status der im DVR installierten HDDs ü berprüfen, um bei einem HDD-Ausfall sofort geeignete Maß nahmen zu treffen.

Überprüfen des HDD-Status im HDD-Informationsdialog

Schritte:

1. Rufen Sie den HDD-Informationsdialog auf:

Menü > HDD > Allgemein

1. Überprüfen Sie den Status jeder aufgeführten HDD (siehe Figure 10. 20).

HDD Information L... Capacity Status Property Type Free Space Gr... Edit D... 1 931.51GB Normal R/W Local 900GB 1 17 199.97GB Normal Redundancy NAS 182GB 1

Figure 10.20 HDD-Statusanzeige (1)

Bei einem HDD-Status Normal oder Standby funktioniert die HDD einwandfrei. Bei einem Status Nicht initialisiert oder Unnormal initialisieren Sie die HDD bitte zunächst. Sollte die Initialisierung der HDD fehlschlagen, mü ssen Sie sie durch eine neue ersetzen.

Überprüfen des HDD-Status im HDD-Informationsdialog

Schritte:

1. Rufen Sie die Systeminformationen auf:

Menü > Wartung > Systeminformation

1. Wählen Sie das Register HDD, um den Status jeder in der Liste aufgeführten HDD zu überprüfen (siehe Figure 10. 21).

Figure 10.21 HDD-Statusanzeige (2)

10.7 Überprüfung der S.M.A.R.T.-Informationen

Zweck:

S.M.A.R.T. (Self-Monitoring, Analysis and Reporting Technology) ist ein HDD-Überwachungssystem, das über verschiedene Zuverlässigkeitsindikatoren verfügt, um mögliche Ausfälle im Voraus zu erkennen und zu melden.

Schritte:

1. Rufen Sie den HDD-Detektionsdialog auf:

Menü > Wartung > HDD-Erkennung

1. Klicken Sie auf das Register S.M.A.R.T., um den zugehörigen Konfigurierungsdialog aufzurufen.
2. Wählen Sie die HDD, deren S.M.A.R.T.-Informationsliste angezeigt werden soll (siehe Figure 10. 22).

Um die HDD auch im Falle eines negativen S.M.A.R.T.-Tests zu benutzen, markieren Sie das Kontrollkä stehen HDD bei negativem Selbsttest weiterhin benutzen.

Figure 10. 22 S.M.A.R.T.-Konigurierungsdialog

10.8 Erkennung schadhafter Sektoren

Zweck:

Schadhafte Sektoren auf der HDD können erkannt werden, um des Status der HDD zu ü berprü fen.

Schritte:

1. Rufen Sie den HDD-Detektionsdialog auf:

Menü > Wartung > HDD-Erkennung

Figure 10.23 Erkennung schadhafter Sektoren

1. Klicken Sie das Register Erkennung schadhafter Sektoren, um den zugehörigen Dialog aufzurufen.
2. Wählen Sie eine HDD aus und klicken Sie dann auf Detektieren, um die Überprüfung zu starten.

Figure 10. 24 Erkennung schadhafter Sektoren

1. Klicken Sie auf Pause, um den Vorgang anzuhalten, und auf Fortsetzen, um mit der Überprüfung fortzufahren.
2. Bei einer Fehlermeldung zur HDD können Sie auf Fehlerinformation klicken, um eine ausführliche Fehlerbeschreibung zu erhalten.

10.9 Konfigurierung von HDD-Fehleralarmen

Zweck:

Für den Fall, dass der HDD-Status Nicht initialisiert oder Unnormal ist, können Sie die HDD-Fehleralarme konfigurieren.

Schritte:

1. Rufen Sie den Ausnahmedialog auf:

Menü > Konfiguration > Ausnahmen

1. Wählen Sie in Auswahlliste als Ausnahmetyp HDD-Fehler.
2. Markieren Sie das/die Kontrollkästchen, um die Verknüpfungsaktion/en für den HDD-Fehler auszuwählen (siehe Figure 10. 25).

Folgende Verknü pfungsaktionen sind wä hbar: "Akustische Warnung", "Überwachungszentrum benachrichtigen", "E-Mail senden" und "Alarmausgang aktivieren".

Die Aktivierung des Alarmausgangs ist bei den DVR-Modellen DS-7300/8100/9000 mö glich.

Zu Einzelheiten siehe Kapitel 8.8 Konfigurierung von Alarmreaktionsmaßnahmen.

Exception Enable Event Hint Event Hint Settings Exception Type HDD Full Audible Warning Notify Surveillance Center Send Email Trigger Alarm Output Alarm Output No. Alarm Name Local->1 Alarm Local->2 Critical Alert Local->3 Local->4

Figure 10. 25 Konigurieren des HDD-Fehleralarms

1. Bei Auswahl von "Alarmausgang aktivieren" können Sie auch den gewünschten Alarmausgang in der Liste oben auswählen.
2. Klicken Sie auf Anwenden, um die Einstellungen zu speichern.

Chapter 11 Kameraeinstellungen

11.1 OSD-Einstellungen konfigurieren

Zweck:

Sie können die OSD (On-screen Display)-Einstellungen der Kamera konfigurieren, einschließlich Datum/Uhrzeit, Kameraname usw.

Schritte:

1. Rufen Sie den OSD-Konfigurierungsdialog auf:

Menü > Kamera > OSD

1. Wä hlen Sie die zu konfigurierenden OSD-Einstellungen.
2. Geben Sie den Kameranamen in das Textfeld ein.
3. Konfigurieren Sie "Name anzeigen", "Datum anzeige" und "Woche anzeigen", indem Sie das entsprechende Kontrollkä stchen markieren.
4. Wählen Sie Datumsformat, Uhrzeitformat, Anzeigemodus und OSD-Font.

OSD Configuration Camera Analog 1 Camera Name Camera 01 01-01-2010 Fri 11:55:55 Display Name ✓ Display Date ✓ Display Week ✓ Date Format MM-DD-YYYY Time Format 24-hour Display Mode Non-Transparent & Not Flashing OSD font 64x64 Camera 01.

Figure 11.1 OSD-Konigurierungsdialog

1. Mit Hilfe der Maus können Sie den Textrahmen in der Liveansicht anklicken und die Lage der OSD-Einblendung korrigieren.
2. Kameraeinstellungen kopieren

1) Falls Sie die OSD-Einstellungen der aktuellen Kamera für andere Kameras übernehmen wollen, klicken Sie auf Kopieren, um den Kopierdialog aufzurufen (siehe Figure 11. 2).

Figure 11. 2 Einstellungen auf andere Kameras übertragen

2) Wählen Sie die gewünschte(n) Kamera(s), für die Sie die Einstellungen übernehmen wollen. Sie können auch die Option "Analog" markieren, um alle Kameras auszuwä hlen.

3) Klicken Sie auf OK, um den Vorgang abzuschließen und zum OSD-Konfigurierungsdialog zurü ckzukehren.

1. Klicken Sie auf Anwenden, um die Einstellungen zu übernehmen.

11.2 Privatzonen konfigurieren

Zweck:

Sie kö nnen in Form einer rechteckigen Maske eine Privatzone einrichten, die vom Bediener nicht eingesehen oder aufgezeichnet werden kö nnen.

Schritte:

1. Rufen Sie den Konfigurierungsdialog für Privatzonen auf:

Menü > Kamera > Privatzone

1. Wählen Sie die Kamera, bei der die Privatzone eingerichtet werden soll.
2. Klicken Sie in das Kontrollkästchen Privatzone aktivieren, um diese Funktion zu verwenden.

Figure 11.3 Privatzonen-Maskierungseinstellungen

1. Ziehen Sie mit der Maus ein Quadrat in der Liveansicht auf. Diese Bereiche werden in unterschiedlichen Farben dargestellt.

Sie können bis zu vier Privatzonen einrichten und deren Größ individuell anpassen.

1. Um eine eingerichtete Privatzonen wieder zu löschen, klicken Sie rechts im Fenster auf die gewünschte Option ("Zone1-4 lö schen") oder auf Alles lö schen.

Figure 11. 4 Privatzonen einrichten

1. Klicken Sie auf Kopieren, um die Privatzoneneinstellungen der aktuellen Kamera auf andere Kameras zu ü bertragen.

Zu Einzelheiten siehe Schritt 7 in Kapitel 11.1 Konfigurierung der OSD-Einstellungen.

1. Klicken Sie auf Anwenden, um die Einstellungen zu speichern.

11.3 Videoparameter konfigurieren

Schritte:

1. Rufen Sie den Konfigurierungsdialog für die Bildeinstellungen auf:

Menü > Kamera > Bild

Image Settings Camera Analog 1 Period 1 00:00-24:00 Mode Standard Brightness 128 ° Contrast 129 ° Saturation 132 ° Hue 128 ° Sharpness 0 ° Denoising 2 ° Restore Copy Apply Back

Figure 11.5 Konigurierungsdialog für Bildeinstellungen

1. Wählen Sie die Kamera, deren Bildeinstellungen konfiguriert werden sollen.

2. Es gibt zwei Perioden für unterschiedliche Bildeinstellungen. Wählen Sie den Periodennamen in der Auswahlliste.

Die Zeitperioden dürfen sich nicht ü berschneiden.

1. Wählen Sie in der Auswahlliste den Modus. Es sind vier Modi wählbar: Standard, Drinnen, Schwachlicht und Drauß en.

2. Konfigurieren Sie die entsprechenden Parameter gemäß der tatsächlichen Situation. Die Parameter sind: Helligkeit, Kontrast, Sättigung, Farbton, Schärfe und Entrauschen. Klicken Sie auf Wiederherstellen, um die Parameter auf die Standardvorgaben zurückzusetzen.

3. Klicken Sie auf Kopieren, um die Bildeinstellungen der aktuellen Kamera auf andere Kameras zu ü bertragen.

4. Klicken Sie auf Anwenden, um die Einstellungen zu speichern.

Chapter 12 NVR-Verwaltung und -Instandhaltung

12.1 Systemformationen anzeigen

Schritte:

1. Rufen Sie die Systeminformationen auf:

Menü > Wartung > Systeminformation

1. Klicken Sie auf die Register Geräteinformation, Kamera, Aufzeichnung, Alarm, Netzwerk und HDD, um die entsprechenden Systeminformationen aufzurufen.

Diese Alarminformationen sind nicht bei den Modellen DS-7100 und DS-7200HGHI verfügbar.

12.2 Auffinden und Exportieren von Protokolldateien

Zweck:

Betrieb, Alarm, Ausnahme und Informationen des DVR können in Protokolldateien gespeichert werden, die sich jederzeit anzeigen und exportieren lassen.

Schritte:

1. Rufen Sie den Dialog für die Protokollsuche auf:

Menü > Wartung > Protokoll suchen

Log Search Log Export Start Time 07-29-2013 00:00:00 End Time 07-29-2013 23:59:59 Major Type All Minor Type Alarm Input Alarm Output Start Motion Detection Stop Motion Detection Start Video Tampering Detection Start Video Tampering Detection No. Major Type Time Minor Type Paramet... Play Details Total: 0 P: 1/1 Export Search Back

Figure 12.2 Protokollsuchdialog

1. Legen Sie die gewünschten Suchkriterien fest (Startzeit, Endzeit, Haupttyp und Untertyp).

2. Klicken Sie auf Suchen, um das Suchergebnis aufzurufen.

3. Die entsprechenden Protokolldateien werden der Liste angezeigt.

Pro Suchvorgang kö nnen bis zu 2000 Protokolldateien angezeigt werden.

Log Search Log Export Start Time 07-29-2013 00:00:00 End Time 07-29-2013 23:59:59 Major Type All Minor Type Alarm Input Alarm Output Start Motion Detection Stop Motion Detection Start Video Tampering Detection Stop Video Tampering Detection No. Major Type Time Minor Type Paramet Play Details 1 Operation 07-29-2013 10:22:12 Local Operation:... N/A 2 Information 07-29-2013 10:22:12 Start Recording N/A 3 Information 07-29-2013 10:22:12 Start Capture N/A 4 Information 07-29-2013 10:22:12 Start Capture N/A 5 Information 07-29-2013 10:22:12 Start Capture N/A 6 Information 07-29-2013 10:22:12 Start Capture N/A Total: 46 P: 1/1 Export Search Back

Figure 12.3 Protokollsuchergebnis

1. Klicken Sie auf das Symbol ☑ eines Protokolls oder klicken Sie das Protokoll doppelt an, um die zugehörigen Detailinformationen aufzurufen (siehe Figure 12. 4). Klicken Sie auf das Symbol ☐ m sich zugehörige Videodateien (sofern vorhanden) anzusehen.

1. Um die Protokolldateien zu exportieren, klicken Sie auf Export, um das zugehörige Menü aufzurufen (siehe Figure 12. 5).

Figure 12.5 Protokolldateien exportieren

1. Wählen Sie in der Auswahlliste unter Gerätename das Backup-Gerät.
2. Klicken Sie auf Export, um die Protokolldateien zum gewählten Backup-Gerät zu exportieren.

Klicken Sie auf Neuer Ordner, um einen neuen Ordner auf dem Backup-Gerät zu erstellen, oder auf Formatieren, um das Backup-Gerä t vor dem Exportieren zu formatieren.

• Achten Sie vor dem Exportieren von Protokolldateien darauf, dass das Backup-Gerät am DVR angeschlossen ist.
• Die auf das Backup-Gerät exportierten Protokolldateien werden entsprechend der Exportzeit benannt (z. B. 20110514124841logBack.txt).

12.3 Importieren/Exportieren von

IP-Kamerainformationen

Der IP-Kameraanschluss wird nicht vom Modell DS-7100 unterstützt.

Zweck:

Die Informationen ü ber eine hinzugefü gt IP-Kamera können zur Sicherung als Excel-Datei auf das lokale Gerä t exportiert werden, einschließlich IP-Adresse, Verwaltungsport, Administratorkennwort usw. Auß erdem kann die exportierte Datei auf einem PC bearbeitet werden (z. B. Inhalt hinzufügen oder löschen, Einstellungen via Excel-Datei auf andere Gerä te exportieren usw.).

Schritte:

1. Rufen Sie den Kameraverwaltungsdialog auf:
   Menü > Kamera > IP-Kameraimport/-export
2. Klicken Sie auf das Register "IP-Kameraimport/-export", um den Inhalt des erkannten angeschlossenen externen Gerä ts anzuzeigen.
3. Klicken Sie auf Export, um die Konfigurationsdateien zum gewählten lokalen Backup-Gerät zu exportieren.
4. Um eine Konfigurationsdatei zu importieren, wählen Sie sie auf dem Backup-Gerät aus und klicken auf Import. Nach Beendigung des Importvorgangs mü ssen Sie den DVR neu starten.

12.4 Importieren/Exportieren von

Konfigurationsdateien

Zweck:

Die Konfigurationsdateien des DVR können zur Sicherung nach einem lokalen Gerät exportiert werden. Außerdem können die Konfigurationsdateien eines DVR von verschiedenen DVRs importiert werden, um sie mit denselben Parametern zu konfigurieren.

Schritte:

1. Rufen Sie den Import/Export-Dialog für Konfigurationsdateien auf:

Menü > Wartung > Import/Export

Import/Export Config File Device Name USB1-1 Refresh Name Size Type Edit Date Del Play 20120509170953I... 24KB File 05-09-2012 17:09:52 20120509171101I... 24KB File 05-09-2012 17:11:00 20120509171610I... 24KB File 05-09-2012 17:16:10 Free Space 1,309MB New Folder Import Export Back

Figure 12.6 Konigurationsdateien importieren/exportieren

1. Klicken Sie auf Export, um die Konfigurationsdateien zum gewählten lokalen Backup-Gerät zu exportieren.
2. Um eine Konfigurationsdatei zu importieren, wählen Sie sie auf dem Backup-Gerät aus und klicken auf Import. Nach Beendigung des Importvorgangs mü ssen Sie den DVR neu starten.

Nachdem der Importvorgang für die Konfigurationsdateien abgeschlossen ist, wird das Gerä t automatisch neu gestartet.

12.5 Systemaktualisierung

Zweck:

Die Firmware Ihres DVR kann mit Hilfe eines lokalen Backup-Gerä ts oder eines entfernten FTP-Servers aktualisiert werden.

12.5.1 Aktualisierung mittels lokalem Backup-Gerä t

Schritte:

1. Verbinden Sie Ihren DVR mit einem lokalen Backup-Gerät, auf dem sich die aktuelle Firmware-Datei befindet.
2. Rufen Sie den Aktualisierungsdialog auf:

Menü > Wartung > Aktualisieren

1. Wählen Sie das Register Lokales Upgrade, um den entsprechenden Konfigurierungsdialog aufzurufen (siehe Figure 12. 7).

Local Upgrade FTP Device Name USB1-1 Refresh Name Size Type Edit Date Del... Play digicap.mav 21,872KB File 07-02-2013 11:47:30

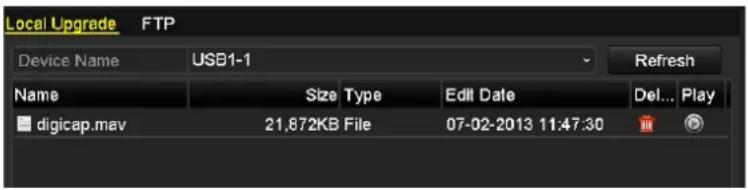

Figure 12.7 Dialog "Lokales Update"

1. Wählen Sie die gewünschte Update-Datei auf dem Backup-Gerä t.
2. Klicken Sie auf Upgrade, um den Vorgang zu starten.
3. Nach Abschluss des Vorgangs muss der DVR neu gestartet werden, um die neue Firmware zu aktivieren.

12.5.2 Aktualisierung mittels FTP

Bevor Sie anfangen:

Konfigurieren Sie den PC (mit dem FTP-Server) und das Gerät mit demselben lokalen Netzwerk. Starten Sie die TFTP-Software (Drittanbieter) auf dem PC und kopieren Sie die Firmware in das TFTP-Stammverzeichnis.

Schritte:

1. Rufen Sie den Aktualisierungsdialog auf:

Menü > Wartung > Aktualisieren

1. Wählen Sie das Register FTP, um den entsprechenden Konfigurierungsdialog aufzurufen (siehe Figure 12.8).

1. Geben Sie die Adresse des FTP-Servers in das Textfeld ein.
2. Klicken Sie auf Upgrade, um den Vorgang zu starten.
3. Nach Abschluss des Vorgangs muss der DVR neu gestartet werden, um die neue Firmware zu aktivieren.

12.6 Wiederherstellen der Standardvorgaben

Schritte:

1. Rufen Sie den Dialog "Standard" auf:

Menü > Wartung > Standard

Default Restore Defaults Simply restore the settings. Factory Defaults Restore all parameters to default settings. Restore to Inactive Restore the device to inactive status.

Figure 12.9 Standardvorgaben wiederherstellen

1. Wählen Sie eine der drei folgenden Optionen als Wiederherstellungsart:

Standardvorgaben wiederherstellen: Setzt alle Parameter, ausgenommen das Netzwerk (einschl.

IP-Adresse, Subnetz-Maske, Gateway, MTU, NIC-Betriebsmodus, Standard-Routet, Server-Port usw.)

sowie die Benutzerkonten-Parameter auf die herstellerseitigen Einstellungen zurück.

Standardvorgaben: Setzt alle Parameter auf die herstellerseitigen Einstellungen zurück.

Inaktiven Status wiederherstellen: Setzt das Gerät in den inaktiven Status zurück.

1. Klicken Sie auf OK, um die Standardvorgaben wiederherzustellen.

Das Gerät wird nach Wiederherstellung der Standardvorgaben automatisch neu gestartet.

Chapter 13 Sonstige

13.1 Konfigurierung des seriellen RS-232-Ports

Zweck:

Für den RS-232-Port gibt es zwei Konfigurationsmö glichkeiten:

Parameterkonfiguration: Verbinden Sie den DVR ü ber den seriellen Port mit einem Computer. Die

Gerä teparameter können mit einer Software wie HyperTerminal konfiguriert werden. Wenn der DVR an einen PC angeschlossen wird, müssen die Parameter der beiden seriellen Ports identisch sein.

Transparenter Kanal: Schließen Sie ein serielles Gerät direkt an den DVR an. Das serielle Gerät wird über das

Netzwerk vom Computer ferngesteuert.

Der serielle RS-232-Port ist nicht bei den Modellen DS-7100 und DS-7200 verfügbar.

Schritte:

1. Rufen Sie den RS-232-Konfigurierungsdialog auf:

Menü > Konfiguration > RS-232

Figure 13.1 RS-232-Konigurierungsdialog

1. Konfigurieren Sie die RS-232-Parameter, einschließlich Baudrate, Datenbit, Stoppbit, Parität, Flusssteuerung und Benutzung.
2. Klicken Sie auf Anwenden, um die Einstellungen zu speichern.

13.2 Konfigurierung der allgemeinen Parameter

Zweck:

Hier können Sie Ausgabeauflö sung, Systemzeit, Mauszeigergeschwindigkeit und anderes mehr konfigurieren.

Schritte:

1. Rufen Sie den Dialog für allgemeine Einstellungen auf:

Menü > Konfiguration > Allgemein

1. Wählen Sie das Register Allgemein.

General DST Settings More Settings Language English CVBS Output Standard PAL Resolution 1024*768/60HZ Time Zone (GMT+00:00) Dublin, Edinburgh, London Date Format DD-MM-YYYY System Date 20-05-2013 System Time 11:41:12 Mouse Pointer Speed Enable Wizard ✓ Enable Password ■

Figure 13.2 Allgemeine Einstellungen

Die Modelle DS-8124/8132HGHI-SH haben einen HDMI1-, HDMI2- und VGA-Ausgang.

1. Konfigurieren Sie folgende Parameter:

• Sprache: Standardsprache ist Englisch
- CVBS-Ausgabestandard: Wählen Sie als CVBS-Ausgabestandard NTSC oder PAL; diese Einstellung muss mit dem Videocingabestandard ü bereinstimmen.

Die Modelle DS-7100, DS-7200, DS-7324/7332HGHI und DS-8124/8132HGHI haben keinen CVBS-Ausgang.

• Auflösung: Wählen Sie die Ausgabeauflösung; diese Einstellung muss mit der Auflösung des VGA/HDMI-Monitors ü bereinstimmen.
• Zeitzone: Wählen Sie die Zeitzone.
• Datumsformat: Wählen Sie das Datumsformat.
  • Systemdatum: Stellen Sie das Systemdatum ein.
  • Systemzeit: Stellen Sie die Systemzeit ein.
• Mauszeigergeschwindigkeit: Wählen Sie eine der vier verfügbaren Einstellungen für die Mauszeigergeschwindigkeit.
• Assistent aktivieren: Legen Sie fest, ob der Assistent beim Gerätestart aufgerufen werden soll oder nicht.

• ID-Authentifizierung aktivieren: Legen Sie fest, ob ein Anmeldekennwort erforderlich sein soll oder nicht.

• Klicken Sie auf Anwenden, um die Einstellungen zu speichern.

13.3 Konfigurierung der DST-Parameter

Schritte:

1. Rufen Sie den Dialog für allgemeine Einstellungen auf:
   Menü > Konfiguration > Allgemein

2. Wählen Sie das Register DST-Einstellungen.

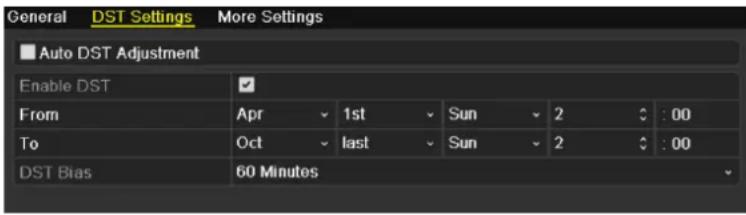

Figure 13.3 DST-Konigurierungsdialog

Markieren Sie das Kontrollkästchen vor der Option Automatische DST-Anpassung. Alternativ markieren Sie das Kontrollkästchen DST aktivieren und legen dann den Wert für die DST-Verstärkung fest.

13.4 Konfigurierung weiterer Parameter

Schritte:

1. Rufen Sie den Dialog für allgemeine Einstellungen auf:

Menü > Konfiguration > Allgemein

1. Klicken Sie auf das Register Weitere Einstellungen, um den zugehörigen Konfigurierungsdialog aufzurufen (siehe Abb. 13.3).

Andere Modelle
Figure 13.4 Weitergehende Einstellungen

1. Konfigurieren Sie folgende Parameter:

• Gerätename Geben Sie den Namen für den NVR ein.
- Gerätenr. Geben Sie die Seriennummer des NVR ein. Die Gerätenummer kann zwischen 1 und 255 liegen; Standardvorgabe ist "255".
• CVBS-Helligkeit: Passen Sie die Videoausgabehelligkeit über die CVBS-Schnittstelle an.

Die Modelle DS-7100, DS-7200, DS-7324/7332HGHI und DS-8124/8132HGHI haben keinen

CVBS-Ausgang.

• Autom. Abmeldung: Stellen Sie die Zeitüberschreitungsfrist für Menüinaktivität ein. Bsp.: Wenn die Zeitüberschreitung auf 5 Minuten eingestellt ist, wechselt das System vom aktuellen Betriebsmenü zur Liveansicht, wenn fü nf Minuten lang keine Bedienung erfolgt.
• Menü-Ausgabemodus: Wählen Sie die Menüanzeige auf verschiedenen Videoausgängen.
• Codiermodus: Bei den Modellen DS-7100HGHI-E1, DS-7200HGHI-E1 und DS-7200HGHI-E2 können Sie zwischen Codiermodus und Nicht-Echtzeit-Modus wählen. Im Nicht-Echtzeit-Modus beträgt die maximale Bildrate (Menü > Aufzeichnung > Parameter) lediglich 15fps.

- Klicken Sie auf Anwenden, um die Einstellungen zu speichern.

13.5 Verwalten von Benutzerkonten

Zweck:

Der DVR hat ein Standardkonto: Administrator. Der Benutzername für den Administrator ist admin. Das Kennwort richten Sie bei der ersten Inbetriebnahme des Geräts ein. Der Administrator darf Benutzer hinzufügen und lö schen und Benutzerparameter konfigurieren.

13.5.1 Benutzer hinzufü gen

Schritte:

1. Rufen Sie den Benutzerverwaltungsdialog auf:

Menü > Konfiguration > Benutzer

Figure 13.5 Benutzerverwaltung

1. Klicken Sie auf Hinzufügen, um den Konfigurierungsdialog zum Hinzufügen eines Benutzers aufzurufen.

Figure 13.6 Dialog "Benutzer hinzufügen"

1. Geben Sie die Informationen für den neuen Benutzer ein, einschließlich Benutzername, Kennwort,

Bestätigen, Benutzertyp und Benutzer-MAC-Adresse.

Kennwort: Richten Sie das Kennwort für das Benutzerkonto ein.

STARKES KENNWORT EMPFOHLEN – Wir empfehlen Ihnen dringend, ein starkes Kennwort zu wählen (mindestens acht Zeichen, einschließlich Groß- und Kleinbuchstaben, Zahlen und Sonderzeichen), um die Sicherheit Ihres Produkts zu erhö hen. Auß erdem sollten Sie das Kennwort regelmäßig zurücksetzen. Insbesondere in Hochsicherheitssystemen lä sst sich der Gerä teschutz erhö hen, wenn das Kennwort monatlich oder wö chentlich erneuert wird.

Level: Wählen Sie als Befugnisebene "Bediener" oder "Gast". Unterschiedliche Benutzerlevel haben unterschiedliche Befugnisse.

• Bediener: Standardmäßig hat ein Bediener die Befugnis für die 2-Wege-Audio-Funktion in der Remote-Konfiguration sowie für alle Optionen in der Kamerakonfiguration.
• Gast: Standardmäßig hat ein Gast keine Befugnis für die 2-Wege-Audio-Funktion in der Remote-Konfiguration, sondern nur für die lokale/entfernte Wiedergabe in der Kamerakonfiguration.

Benutzer-MAC-Adresse: Die MAC-Adresse des entfernten PC, der sich am DVR anmeldet. Falls konfiguriert und aktiviert, hat der entfernte Benutzer nur mit dieser MAC-Adresse Zugriff auf den DVR.

1. Klicken Sie auf OK, um die Einstellungen zu speichern und zum Benutzerverwaltungsdialog zurückzugehen. Der neu hinzugefügte Benutzer erscheint nun in der Liste (siehe Figure 13. 7).

Figure 13.7 Neuer Benutzer in der Benutzerverwaltung

1. Sie können dem neu hinzugefügten Benutzer Befugnisse zuweisen.

(1) Wählen Sie den Benutzer in der Liste aus und klicken Sie dann auf zum den Befugniskonfigurierungsdialog aufzurufen (siehe Figure 13. 8).

Figure 13.8 Benutzerbefugnisse

(2) Legen Sie folgende Bedienrechte für den Benutzer fest: "Lokale Konfiguration", "Entfernte Konfiguration" und "Kamerakonfiguration".

Lokale Konfiguration

• Lokale Protokollsuche Suchen und Anzeigen von Protokollen und Systeminformationen des Gerä ts
• Lokale Parametereinstellungen: Konfigurieren von Parametern, Wiederherstellen der Standardvorgaben und Importieren/Exportieren von Konfigurationsdateien
• Lokale Kameraverwaltung: Analoge Kameras aktivieren und deaktivieren Netzwerkkameras hinzufü gen, lö schen und bearbeiten Diese Funktion wird von den HDVR-Modellen unterstützt.
• Erweiterte Einstellungen: HDD-Verwaltung (HDDs initialisieren, HDD-Eigenschaften festlegen), Firmware-Aktualisierung, Lö schung des E/A-Alarmausgangs
• Lokal Herunterfahren / Neustarten: Gerät ausschalten oder neu starten

Entfernte Konfiguration

• Entfernte Protokollsuche: Auf dem Gerät gespeicherte Protokolle entfernt aufrufen
• Entfernte Parametereinstellungen: Konfigurieren von Parametern, Wiederherstellen der Standardvorgaben und Importieren/Exportieren von Konfigurationsdateien aus der Ferne
• Remote-Kameraverwaltung: Analoge Kameras aktivieren und deaktivieren und Netzwerkkameras hinzufü gen, lö schen und bearbeiten. Diese Funktion wird von den HDVR-Modellen unterstützt.
• Entfernte serielle Port-Steuerung: Konfigurieren von Parametern für RS-232- und RS-485-Ports.
• Entfernte Videoausgabesteuerung: Senden eines Systemsteuerungssignals aus der Ferne
  • 2-Wege-Audio Nutzung der Gegensprechfunktion zwischen entferntem Client und Gerät
• Entfernte Alarmsteuerung Aktivieren (Alarm- und Ausnahmemeldungen dem entfernten Client übermitteln) und Steuern des Alarmausgangs aus der Ferne
• Erweiterte Einstellungen: HDD-Verwaltung (HDDs initialisieren, HDD-Eigenschaften festlegen), Firmware-Aktualisierung, Lö schung des E/A-Alarmausgangs aus der Ferne
• Entfernt Herunterfahren / Neustarten: Gerät aus der Ferne ausschalten oder neu starten

Kamerakonfiguration

• Entfernte Liveansicht Livevideo-Betrachtung der gewählten Kamera(s) aus der Ferne
- Lokale manuelle Steuerung: Manuelle Aufzeichnung starten/stoppen, Bilderfassung und Alarmausgabe der gewählten Kamera(s)
- Entfernte manuelle Steuerung: Manuelle Aufzeichnung starten/stoppen, Bilderfassung und Alarmausgabe der gewählten Kamera(s) aus der Ferne
- Lokale Wiedergabe: Lokale Wiedergabe von Aufnahmedateien der gewählten Kamera(s)

• Entfernte Wiedergabe: Entfernte Wiedergabe von Aufnahmedateien der gewählten Kamera(s)
• Lokale PTZ-Steuerung: Lokale Steuerung von PTZ-Bewegungen der gewählten Kamera(s)
• Entfernte PTZ-Steuerung: Entfernte Steuerung von PTZ-Bewegungen der gewählten Kamera(s)
• Lokaler Videoexport: Lokaler Export von Aufnahmedateien der gewählten Kamera(s)

Die lokale Kameraverwaltung ist nur bei IP-Kameras mö glich.

(3) Klicken Sie auf OK, um die Einstellungen zu speichern und den Dialog zu beenden.

13.5.2 Benutzer lö schen

Schritte:

1. Rufen Sie den Benutzerverwaltungsdialog auf:

Menü > Konfiguration > Benutzer

1. Wählen Sie den gewünschten Benutzer in der Liste aus (siehe Figure 13. 9).

Figure 13.9 Benutzerliste

1. Klicken Sie auf, um das gewählte Benutzerkonto zu lö schen.

13.5.3 Benutzer bearbeiten

Sie können die Parameter der hinzugefügten Benutzerkonten bearbeiten.

Schritte:

1. Rufen Sie den Benutzerverwaltungsdialog auf:

Menü > Konfiguration > Benutzer

1. Wählen Sie den gewünschten Benutzer in der Liste aus (siehe Figure 13. 9).

2. Klicken Sie auf ☐, um den entsprechenden Konfigurierungsdialog aufzurufen (siehe Figure 13. 10).

Figure 13. 10 Benutzer bearbeiten

1. Bearbeiten Sie die entsprechenden Parameter.

• Bediener und Gast

Sie können die Benutzerinformationen (Benutzername, Kennwort, Benutzertyp und

Benutzer-MAC-Adresse) bearbeiten. Markieren Sie das Kontrollkästchen Kennwort ändern, falls das

Kennwort geändert soll, und geben Sie dann das neue Kennwort in die Textfelder Kennwort und

Bestä tigen ein. Wählen Sie mö glichst ein starkes Kennwort.

- Administrator

Sie können nur das Kennwort und die MAC-Adresse bearbeiten. Markieren Sie das Kontrollkä stehen

Kennwort ä ndern, falls das Kennwort ge ä ndert soll. Geben Sie anschließ end das korrekte alte

Kennwort und das neue Kennwort in die Textfelder Kennwort und Bestätigen ein.

STARKES KENNWORT EMPFOHLEN

Wir empfehlen Ihnen dringend, ein starkes

Kennwort zu wählen (mindestens acht Zeichen, einschließlich Groß- und Kleinbuchstaben, Zahlen und Sonderzeichen), um die Sicherheit Ihres Produkts zu erhö hen. Auß erdem sollten Sie das Kennwort regelmäßig zurü cksetzen. Insbesondere in Hochsicherheitssystemen lä sst sich der Gerä teschutz erhö hen, wenn das Kennwort monatlich oder wö chentlich erneuert wird.

1. Klicken Sie auf OK, um die Einstellungen zu speichern und den Dialog zu beenden.

2. Wenn Sie beim Benutzerkonto Bediener oder Gast auf klicken, können Sie im

Benutzerverwaltungsdialog auch die Befugnisse bearbeiten.

Anhang

Glossar

• Dual-Stream: Dual-Stream ist eine Technologie, die verwendet wird, um ein Videosignal lokal mit hoher Auflö sung aufzuzeichnen und den Datenstrom dann mit geringerer Auflö sung ü ber das Netzwerk zu ü bertragen. Beide Strö me werden vom DVR erzeugt, wobei der Hauptstrom die maximale Auflö sung 1080P und der Substrom die maximale Auflö sung CIF hat.
• DVR: Akronym für Digital Video Recorder. Ein DVR ist ein Gerät, das Videosignale von analogen Kameras aufnimmt, das Signal anschließ end komprimiert und auf internen Laufwerken speichert.
• HDD: Akronym für Hard Disk Drive. Ein Speichermedium, das digital codierte Daten auf Platten mit einer magnetischen Oberfläche speichert.
• DHCP: Akronym für Dynamic Host Configuration Protocol. DHCP ist ein Netzwerkprotokoll, das von Gerä ten (DHCP-Clients) genutzt wird, um Konfigurationsinformationen für den Betrieb in einem IP-Netzwerk zu erhalten.
• HTTP: Akronym für Hypertext Transfer Protocol. Ein Protokoll, um Hypertext-Anfragen und -Informationen zwischen Servern und Browsern in einem Netzwerk zu übermitteln.
• PPPoE: Akronym für Point-to-Point Protocol over Ethernet. PPPoE ist ein Netzwerkprotokoll, um PPP (Point-to-Point Protocol)-Bilder in Ethernet-Bilder einzubinden. Es wird hauptsächlich von ADSL-Diensten, bei denen einzelne Benutzer ü ber ein Ethernet mit einem ADSL-Sender/Empfänger (Modem) verbunden sind, oder in reinen Metro Ethernet-Netzwerken verwendet.
• DDNS Akronym für Dynamic DNS. DDNS ist ein Verfahren, Protokoll oder Netzwerkdienst, mit dem vernetzte Geräte (z. B. Router oder Computersysteme, die die Internet Protocol Suite verwenden) einen Domain Name Server darüber informieren können, die aktive DNS-Konfiguration (Host-Namen, Adressen oder andere im DNS gespeicherte Informationen in Echtzeit (ad-hoc) zu ändern.
  • Hybrid-DVR: Ein Hybrid-DVR ist eine Kombination aus DVR und NVR.
• NTP Akronym für Network Time Protocol. Ein Protokoll, um die Systemuhren von Computern in einem Netzwerk zu synchronisieren.
• NTSC: Akronym für National Television System Committee. NTSC ist eine analoge Fernsehnorm, die beispielsweise in den USA und Japan verwendet wird. Jedes Bild eines NTSC-Signals enthält 525 Abtastzeilen bei 60 Hz Frequenz.
• NVR: Akronym für Network Video Recorder. Ein NVR kann ein PC-gestütztes oder integriertes System sein, das zur zentralen Verwaltung und Speicherung von IP-Kameras, IP-Domen und sonstigen DVRs eingesetzt wird.
• PAL: Akronym für Phase Alternating Line. PAL ist eine weitere Fernsehnorm, die in weiten Teilen der Welt eingesetzt wird. Ein PAL-Signal hat 625 Abtastzeilen bei 50 Hz Frequenz.
• PTZ: Akronym für Pan, Tilt, Zoom (Schwenken, Neigen, Zoomen). PTZ-Kameras sind motorbetriebene Systeme, die es ermöglichen, die Kamera nach rechts und links zu schwenken, nach oben und unten zu neigen, und das Objektiv ein- und auszuzoomen.
• USB: Akronym für Universal Serial Bus. USB ist eine "plug-and-play"-fähige serielle Busnorm, um Geräte mit einem Host-Computer zu verbinden.

Problembehebung

- Nach normalem Einschalten des Gerä ts wird kein Bild auf dem Monitor angezeigt.

Mö gliche Ursache:

a) Kein VGA- oder HDMITM-Anschluss.
b) Das Anschlusskabel ist beschä digt.
c) Falscher Eingabemodus des Monitors.

Schritte:

1. Überprüfen Sie, ob das Gerät über ein HDMI TM- oder VGA-Kabel am Monitor angeschlossen ist. Falls nicht, schließ en Sie das Gerä t korrekt am Monitor an und starten es neu.

2. Überprüfen Sie, ob die Kabelverbindung in Ordnung ist.

Sollte nach dem Neustart weiterhin kein Bild auf dem Monitor angezeigt werden, ü berprüfen Sie bitte, ob die Kabelverbindung in Ordnung ist und tauschen gegebenenfalls das Kabel aus.

1. Überprüfen Sie, ob der Eingabemodus des Monitors korrekt ist.

Überprüfen Sie, ob der Eingabemodus des Monitors mit dem Ausgabemodus des Geräts ü bereinstimmt (Bsp.: Wenn der Ausgabemodus des NVR "HDMITM" ist, dann muss der Eingabemodus des Monitors auch "HDMITM" sein). Andernfalls muss der Eingabemodus des Monitors angeglichen werden.

1. Überprüfen Sie, ob der Fehler durch die Schritte 1-3 behoben wurde.

Wenn ja, ist der Vorgang beendet.

Andernfalls wenden Sie sich zwecks weiterer Maß nahmen an einen Techniker unseres Unternehmens.

- Nach dem Einschalten eines neuen DVR ertönt ein akustisches Warnsignal.

Mö gliche Ursache:

a) Es ist keine HDD im Gerät installiert.
b) Die installierte HDD ist nicht initialisiert.
c) Die installierte HDD ist nicht mit dem DVR kompatibel oder defekt.

Schritte:

1. Überprüfen Sie, ob mindestens eine HDD installiert ist.

1) Falls nicht, installieren Sie eine kompatible HDD.

Hinweise zu den Installationsschritten für die HDD finden Sie in der "Schnellstartanleitung".

2) Falls Sie keine HDD installieren wollen, wählen Sie "Menü > Konfiguration > Ausnahmen" und entfernen die Markierung für das akustische Warnsignal bei "HDD-Fehler".

1. Überprüfen Sie, ob die HDD initialisiert ist.

1) Wählen Sie "Menü > HDD > Allgemein".
2) Wenn der Status der HDD "Nicht initialisiert" ist, markieren Sie bitte das Kontrollkästchen für die entsprechende HDD und klicken dann auf "Initialisieren".

1. Überprüfen Sie, ob die HDD erkannt wird und in einwandfreiem Zustand ist.

1) Wählen Sie "Menü > HDD > Allgemein".
2) Wenn der Status der HDD "Unnormal" ist, tauschen Sie die HDD je nach Bedarf aus.

1. Überprüfen Sie, ob der Fehler durch die Schritte 1-3 behoben wurde.

1) Wenn ja, ist der Vorgang beendet.
2) Andernfalls wenden Sie sich zwecks weiterer Maßnahmen an einen Techniker unseres

Unternehmens.

- Bei lokaler Videoausgabe stockt die Liveansicht.

Mö gliche Ursache:

a) Die Bildrate erreicht nicht die Echtzeit-Bildrate.

Schritte:

1. Konfigurieren Sie die folgenden Parameter für "Main-Stream (Normal)" und "Main-Stream (Ereignis): Wählen Sie "Menü > Aufzeichnung > Codierung > Aufzeichnung" und wählen Sie für Main Stream (Ereignis) dieselbe Auflö sung wie für Main Stream (Normal).
2. Überprüfen Sie, ob die Bildrate der Echtzeit-Bildrate entspricht. Wählen Sie "Menü > Aufzeichnung > Parameter > Aufzeichnung" und wählen Sie als Bildrate "Vollbild".
3. Überprüfen Sie, ob der Fehler durch die Schritte oben behoben wurde.
   Wenn ja, ist der Vorgang beendet.
   Andernfalls wenden Sie sich zwecks weiterer Maß nahmen an einen Techniker unseres Unternehmens.

- Bei Verwendung der Liveansicht mit Ton beim DVR ist entweder kein Ton zu hö ren, starkes Rauschen zu vernehmen oder der Ton zu leise.

Mö gliche Ursache:

a) Das Kabel zwischen Mikrofon und Kamera ist nicht korrekt angeschlossen; die Impedanzparameter stimmen nicht ü berein oder sind inkompatibel.
b) Als Streamtyp wurde nicht "Video und Audio" gewählt.

Schritte:

1. Überprüfen Sie, ob das Kabel zwischen Mikrofon und Kamera korrekt angeschlossen ist und die Impedanzparameter ü bereinstimmen und kompatibel sind.
2. Überprüfen Sie, ob die Konfigurationsparameter korrekt sind.
   Wählen Sie "Menü > Aufzeichnung > Parameter > Aufzeichnung" und wählen Sie als Streamtyp "Audio und Video".
3. Überprüfen Sie, ob der Fehler durch die Schritte oben behoben wurde.
   Wenn ja, ist der Vorgang beendet.
   Andernfalls wenden Sie sich zwecks weiterer Maß nahmen an einen Techniker unseres Unternehmens.

- Im Einzel- oder Mehrkanalwiedergabemodus stockt das Bild.

Mö gliche Ursache:

a) Die Bildrate erreicht nicht die Echtzeit-Bildrate.
b) Der DVR unterstützt maximal eine synchronisierte 16-Kanal-Wiedergabe mit einer Auflösung von 4CIF. Bei einer synchronisierten 16-Kanal-Wiedergabe mit einer Auflösung von 720p kann es zur Bildextraktion mit leichtem Stocken kommen.

Schritte:

1. Überprüfen Sie, ob die Bildrate der Echtzeit-Bildrate entspricht.
   Wählen Sie "Menü > Aufzeichnung > Parameter > Aufzeichnung" und wählen Sie als Bildrate "Vollbild".

2. Überprüfen Sie, ob die Hardware die gewünschte Wiedergabe unterstützt.
   Verringern Sie die Anzahl der Wiedergabekanä le.
   Wählen Sie "Menü > Aufzeichnung > Codierung > Aufzeichnung" und verringern Sie die Parameterwerte für Auflö sung und Bitrate.

3. Verringern Sie die Anzahl der lokalen Wiedergabekanä le. Wählen Sie "Menü > Wiedergabe" und entfernen Sie die Markierungen bei nicht benötigten Kanä len.

4. Überprüfen Sie, ob der Fehler durch die Schritte oben behoben wurde.

Wenn ja, ist der Vorgang beendet.

Andernfalls wenden Sie sich zwecks weiterer Maß nahmen an einen Techniker unseres Unternehmens.

- Auf der lokalen HDD des NVR wird keine Aufnahmedatei gefunden und es erscheint die Meldung "Keine Aufnahmedatei gefunden".

Mö gliche Ursache:

a) Die Zeiteinstellung des Systems ist nicht korrekt.
b) Die Suchbedingungen sind nicht korrekt.
c) Die HDD ist defekt oder wurde nicht erkannt.

Schritte:

1. Überprüfen Sie, ob die Systemzeiteinstellungen korrekt sind.
   Wählen Sie "Menü > Konfiguration > Allgemein > Allgemein" und ü berprüfen Sie die Option "Gerä tezeit".
2. Überprüfen Sie, ob die Suchbedingungen korrekt sind.
   Wählen Sie "Wiedergabe" und ü berprüfen Sie, ob Kanal und Zeit korrekt sind.
3. Überprüfen Sie, ob der HDD-Status normal ist.
   Wählen Sie "Menü > HDD > Allgemein" und ü berprüfen Sie den HDD-Status. Kontrollieren Sie, ob die HDD erkannt wird und Lese- und Schreibvorgänge normal ablaufen.
4. Überprüfen Sie, ob der Fehler durch die Schritte oben behoben wurde.
   Wenn ja, ist der Vorgang beendet.
   Andernfalls wenden Sie sich zwecks weiterer Maß nahmen an einen Techniker unseres Unternehmens.

Kompatible Hikvision IP-Kameras

Die Option "IP-Kameraanschluss" wird vom DVR-Modell DS-7100 nicht unterstützt.

Typ	Modell	Version	Max. Auflö sung	Sub-Stream	Audio
HD-Netzwerkkamera	DS-2CD7153-E	V5.1.0 build 131202	1600× 1200		×
	DS-2CD754F-EI	V5.1.0 build 131202	2048× 1536
	DS-2CD783F-EI	V5.1.0 build 131202	2560× 1920
	DS-2CD7164-E	V5.1.0 build 131202	1280× 720		×
	DS-2CD864FWD-E	V5.1.0 build 131202	1600× 1200
	DS-2CD4026FWD 14.33	V5.1.0 build5 131202	1920× 1080
	DS-2CD6233F 14.24	V5.1.0 build5 131202	2048× 1536		×
	DS-2CD2012-I	V5.1.0build131202	1280× 960		×
	DS-2CD4012F	V5.1.0 build 131202	1280× 1024
	DS-2CD4232FWD-I	V5.1.0 build 131202	2048× 1536
SD Network Camera	DS-2CD793PFWD-EI	V5.1.0 build 131202	704× 576
Intelligence Traffic Camera	iDS-2CD9122	V3.5.0 build131012	1920× 1080	×	×
	iDS-2CD9121	V3.4.2 build 130718	1600× 1200	×	×
Network Speed Dome	DS-2DF7274	V5.1.0 build 130923	1280× 960
	DS-2DE7174	V5.0.2Build130926	1280× 960

Bezü glich der Liste behält sich Hikvision das Recht auf Änderungen vor.

Kompatible Dritthersteller-IP-Kameras

• Die Option "IP-Kameraanschluss" wird vom DVR-Modell DS-7100 nicht unterstützt.
• Das ONVIF-Protokoll wird von den DVR-Modellen DS-7100 und DS-7200 nicht unterstützt.

Hersteller:	Modell	Version	Max. Auflö sung	Sub-Stream	Audio
Axis	P3304	5.2	1440×900		×
Sony	SNC-RH124	1.7.00	1280×720
SAMSUNG	SND-5080P	3.10_130416	1280×1024
Vivotek	FD8134	0107a	1280×800		×
BOSCH	Dinion NBN-921-P	V10500453	1280×720	×	×
Panasonic	SP306H	Anwendung: 1.34 Bilddaten: 1.06	1280×960	×
Canon	VB-H410	Vcr.+1.0.0	1280×960	×
Zavio	F3206	MG.1.6.02c045	1920×1080		×
Pelco	IX30DN-ACFZHB3	1.8.2-20120327-2.9080-A1.7852	2048×1536		×
