BEDIENUNGSANLEITUNG DPF-746 DENVER

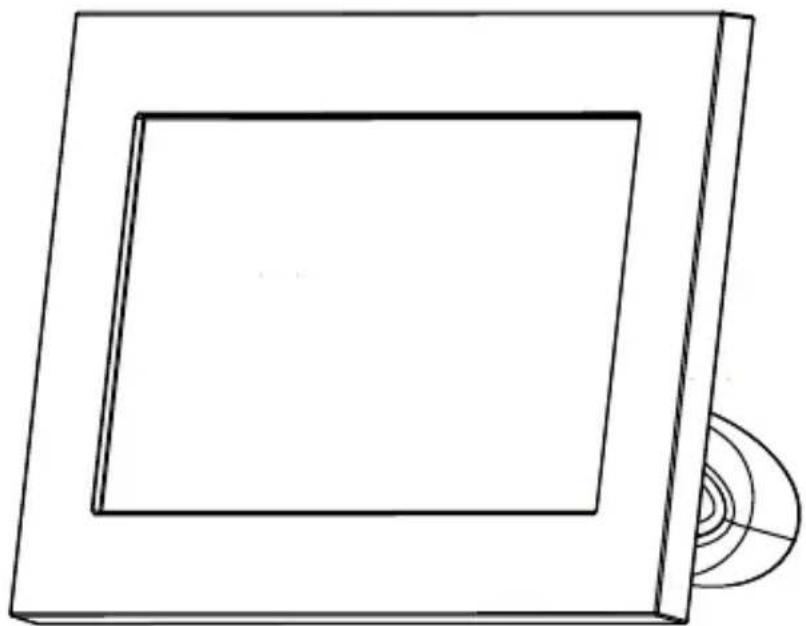

7-Zoll Breitbild Farb-TFT-LCD Digitaler Bilderrahmen

Bitte vor Inbetriebnahme aufmerksam lesen

SICHERHEITSHINWEISE

CAUTION WARNING: SHOCK HAZARD. DO NOT OPEN. AVIS: RISQUE DE CHOC ELECTRIQUE. NE PAS OUVRIR CAUTION: TO REDUCE THE RISK OF FIRE AND ELECTRIC SHOCK, DO NOT REMOVE THE COVER (OR BACK) OF THE UNIT. REFER SERVICING ONLY TO QUALIFIED SERVICE PERSONNEL.

VORSICHT

WARNUNG: STROMSCHLAGGEFAHR. NICHT ÖFFNEN.

AVIS: RISQUE DE CHOC ELECTRIQUE. NEPASOUVRIR

VORSICHT: ZUR VERMEIDUNG VON FEUER UND STROMSCHLAG GERÄTEGEHÄUSE NICHT ÖFFNEN. WARTUNG UND REPARATUR NUR DURCH AUTORISIERTEN KUNDENDIENST.

Der Blitz im gleichseitigen Dreieck weist auf gefährliche Hochspannung im Gerät hin, die zu Stromschlag führen kann.

Das Ausrufungszeichen im gleichseitigen Dreieck weist auf wichtige Bedienungs- und Wartungsanleitungen hin.

Für Kunden:

Notieren Sie nachstehend die Seriennummer, die sich auf der Unterseite des Geräts befindet. Bewahren Sie diese Informationen für späteren Gebrauch auf.

Modell DPF-746

Seriennummer ____

WARNUNG:

Zur Vermeidung von Feuer und Stromschlag setzen Sie das Gerät bitte nicht Regen oder Feuchtigkeit aus. Gefährliche Hochspannung im Gerät. Gerätegehäuse nicht öffnen.

VORSICHT: Schließen Sie das Gerät nur an einer geerdeten Steckdose an.

Gehörschutz: Fachleute raten von einer langen Benutzung bei hoher Lautstärke ab.

Kontinuierlich hohe Lautstärken können zu Hörschäden führen. Klingeln Ihre Ohren oder haben Sie Hörprobleme, so benutzen Sie das Gerät nicht weiter und wenden Sie sich an einen Arzt.

WICHTIGESICHERHEITSHINWEISE

1. Alle Anweisungen lesen: Vor Betrieb des Gerätes sollten alle Sicherheits- und Bedienungshinweise gelesen werden.
2. Anweisungen aufbewahren: Die Sicherheits- und Bedienungshinweise sollten für künftigen Bezug aufbewahrt werden.
3. Warnungen beachten: Die Warnungen auf dem Gerät und in den Bedienungsanleitungen müssen beachtet werden.
4. Anweisungen befolgen: Alle Sicherheits- und Bedienungshinweise müssen befolgt werden.
5. Reinigung: Stecker des Geräts vor der Reinigung aus der Steckdose ziehen. Keine flüssigen Reinigungsmittel oder Sprühreiniger verwenden. Zum Reinigen einen feuchten Lappen benutzen.
6. Zubehör: Nur vom Hersteller des Gerätes empfohlenes Zubehör verwenden, da es sonst zu Störungen kommen kann.
7. Wasser und Feuchtigkeit: Dieses Gerät nicht in der Nähe von Wasser verwenden - z.B. in der Nähe einer Badewanne, eines Waschbeckens, einer Küchenspüle, eines Waschzubers, in einem feuchten Keller, in der Nähe eines Schwimmbeckens usw.
8. Aufstellung: Das Gerät nicht auf einen unstabilen Wagen, Stand, Stativ, Träger oder Tisch stellen. Nur mit einem Wagen, Stand, Stativ, Träger oder Tisch verwenden, der vom Hersteller empfohlen oder mit dem Gerät verkauft worden ist. Für jegliche Anbringung müssen die Anweisungen des Herstellers befolgt werden und das vom Hersteller empfohlene Befestigungsmaterial sollte verwendet werden.
9. Eine Kombination aus Gerät und Wagen muss vorsichtig bewegt werden. Schnelles Anhalten, übermäßiger Kraftaufwand und unebene Flächen können dazu führen, dass die Kombination aus Gerät und Wagen umkippt.

1. Ventilation: Schlitze und Öffnungen im Gehäuse dienen der Ventilation. Sie sind für zuverlässigen Betrieb des Geräts und zum Schutz vor Überhitzung erforderlich und dürfen nicht blockiert oder abgedeckt werden. Die Öffnungen sollten niemals dadurch blockiert werden, dass das Gerät auf ein Bett, ein Sofa, einen Teppich oder eine ähnliche Fläche gestellt wird. Das Gerät sollte nur dann in Einbauinstallierung wie in einem Bücherschrank oder einem Regal verwendet werden, wenn angemessene Ventilation vorgesehen ist bzw. die Anweisungen des Herstellers befolgt worden sind.
2. Stromversorgung: Dieses Erzeugnis darf nur mit der auf dem Typenschild angegebenen Stromversorgungsart betrieben werden. Wenn Sie nicht sicher sind, was für eine Stromversorgung Sie haben, so wenden Sie sich bitte an Ihren Fachhändler oder an Ihr Stromversorgungsunternehmen. Beziehen Sie sich für Batteriebetrieb oder andere

Stromquellen bitte auf die Bedienungsanleitungen.

1. Erdung oder Polarisierung: Dieses Gerät ist mit einem Schutzkontaktstecker mit drei Leitern ausgestattet, mit einem Erdungskontakt. Dieser Stecker passt nur in eine Schuko-Steckdose. Dies ist eine Sicherheitsmaßnahme. Wenn Sie den Stecker nicht in die Steckdose stecken können, so wenden Sie sich bitte an ihren Elektriker, damit er die veraltete Steckdose austauscht.
2. Netzkabelschutz: Netzkabel sollten so verlegt werden, dass möglichst nicht darauf getreten wird und dass sie nicht eingeklemmt werden, mit besonderer Beachtung der Kabel an Steckern, Verlängerungskabeln und dem Austritt des Kabels aus dem Gerät.
3. Blitzschlag: Für zusätzlichen Schutz des Geräts während eines Gewitters oder bei Nichtbenutzung für längere Zeit Netzstecker ziehen. Dies vermeidet Beschädigung durch Blitzschlag und Netzspannungsstöße.
4. Hochspannungskabel: Eine Hausantenne darf nicht in unmittelbarer Nähe von Hochspannungsleitungen installiert werden. Achten Sie bei der Installation einer Hausantenne stets auf Hochspannungskabel. Bei Berührung besteht Lebensgefahr.
5. Überlastung: Steckdosen, Verlängerungskabel und eingebaute Steckdosenleisten nicht überlasten, da dies Feuer oder Stromschlag verursachen kann.
6. Eindringen von Fremdkörpern und Flüssigkeit: Niemals Objekte irgendwelcher Art durch die Öffnungen in das Gerät einführen, da diese unter Hochspannung stehende Teile berühren oder kurzschließen können, wodurch es zu Feuer oder Stromschlag kommen kann. Niemals Flüssigkeiten irgendwelcher Art auf dem Gerät verschütten.
7. Wartung: Versuchen Sie nicht, dieses Gerät selbst zu reparieren, da Sie sich durch Öffnen bzw. Entfernen von Abdeckungen hohen Spannungen und sonstigen Gefahren aussetzen können. Wartung nur durch den autorisierten Kundendienst.

8. Beschädigung, die Wartung erfordert: Ziehen Sie den Netzstecker und wenden Sie sich an einen autorisierten Kundendienst, wenn eine der folgenden Bedingungen vorliegt: a) wenn Netzkabel oder Stecker beschädigt sind; b) wenn Flüssigkeiten oder Fremdkörper in das Gerät eingedrungen sind; c) wenn das Gerät Regen oder Wasser ausgesetzt war; d) wenn das Gerät beim Befolgen der Bedienungsanleitungen nicht normal funktioniert. Nur die Regelemente verstellen, die in den Bedienungsanleitungen behandelt werden, da unsachgemäße Einstellung anderer Regelemente Beschädigungen verursachen kann und oft beträchtliche Arbeit durch einen qualifizierten Techniker erfordert, um das Gerät wieder zu normalem Betrieb zurückzubringen; e) wenn das Gerät fallen gelassen oder beschädigt wurde; f) wenn das Gerät eine Änderung in der Leistung zeigt – dies deutet darauf hin, dass eine Wartung erforderlich ist.

9. Ersatzteile: Wenn Ersatzteile erforderlich sind, darauf achten, dass der Wartungstechniker nur die vom Hersteller festgelegten Ersatzteile oder Teile mit den gleichen Charakteristiken wie die ursprünglichen Teile verwendet. Nicht autorisierte Ersatzteile können Feuer, Stromschlag oder sonstige Gefahren verursachen.

10. Sicherheitsprüfung: Bitten Sie den Wartungstechniker nach Wartung oder Reparatur um die Durchführung einer Sicherheitsprüfung.

11. Wand- oder Deckenmontage: Das Gerät darf nur entsprechend den Empfehlungen des Herstellers an der Wand oder an der Decke angebracht werden.
12. Wärme: Das Gerät sollte fern von Wärmequellen wie Heizkörpern, Heizungen, Öfen und anderen Wärme erzeugenden Geräten (einschließlich Verstärker) aufgestellt werden.

INHALT

SICHERHEITSHINWEISE 2

WICHTIGE SICHERHEITSHINWEISE 4

LIEFERUMFANG 8

ÜBERSICHT 9

Funktionstasten....9

AUFSTELLER MONTIEREN....10

NETZANSCHLUSS....11

ERSTE SCHRITTE 12

Speicherkarte einsetzen.... 12

Digitalen Bilderrahmen ein- und ausschalten.... 12

Die Menüs.... 12

Foto....13

Favorite 13

Bearbeiten....13

Automatisches Ein- und Ausschalten 13

UHRMENÜ....14

Uhr 14

Kalender....14

EINSTELLUNGSMENÜ 15

Einstellungen 15

STÖRUNGSERKENNUNG.... 16

SPEZIFIKATIONEN.... 17

LIEFERUMFANG

Bitte überprüfen Sie, ob die unten abgebildeten Artikel mitgeliefert wurden. Sollte etwas fehlen, so wenden Sie sich bitte an Ihren Fachhändler.

a Digitaler Bilderrahmen
b Netzteil
c Bedienungsanleitung

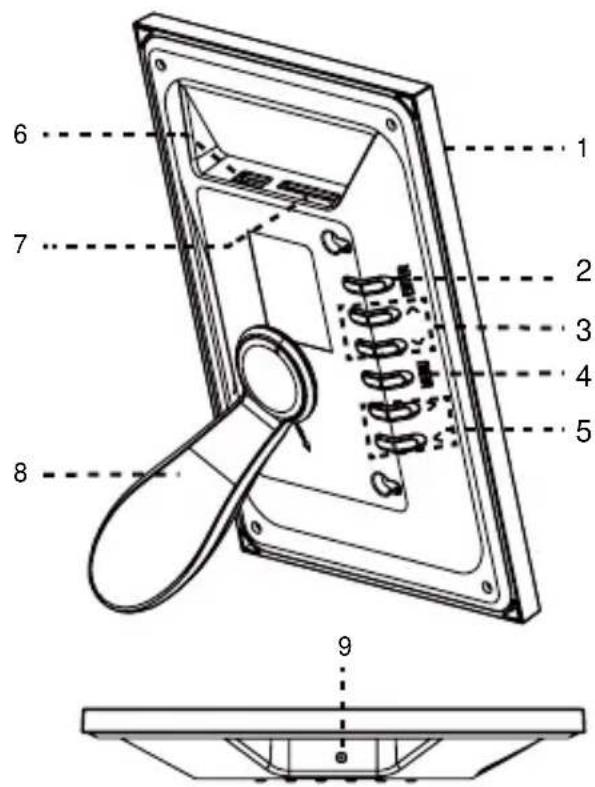

ÜBERSICHT

1 2 3 4 5 6 7 8 9

Funktionstasten

1. TFT-Display
2. ENTER

Halten Sie die Taste zum Ein- und Ausschalten des Geräts gedrückt. Im Menü bestätigen Sie mit Tastendruck die Option. In der Diashow dient die Taste zur Unterbrechung der Diashow (Pause).

1. Navigation links/rechts

Mit Tastendruck bewegen Sie den Cursor in den Menüeinstellungen nach links/rechts, im Vollbildmodus blättern Sie mit der Taste um.

1. MENÜ

Halten Sie die Taste zur Anzeige des Einstellungsmenüs gedrückt.

1. Navigation aufwärts/abwärts

Mit Tastendruck bewegen Sie den Cursor in den Menüeinstellungen aufwärts/abwärts, im Vollbildmodus blättern Sie mit der Taste um oder drehen Sie das Bild.

1. USB-Port

Hier schließen Sie Ihr USB-Speichermedium an.

1. Kartenleser

Hier schließen Sie Ihre SD/MMC/MS Karte an.

1. Aufsteller

Stellen Sie den digitalen Bilderrahmen im Hoch- oder Querformat auf.

1. Netzteileingang

Hier schließen Sie das Netzteilkabel an.

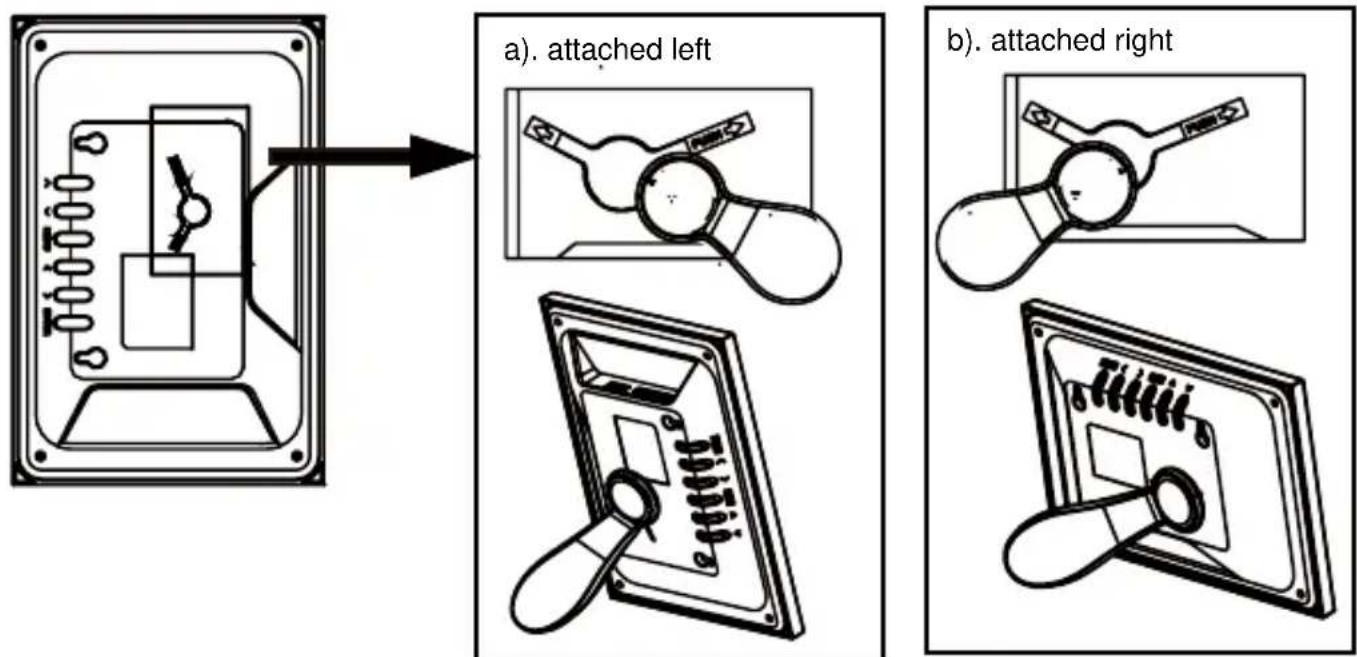

AUFSTELLER MONTIEREN

Aufsteller montieren

Richten Sie den Aufsteller mit dem Anschluss auf der Rückseite des Geräts aus und drücken Sie ihn in Pfeilrichtung, bis er einrastet. Zum Abnehmen ziehen Sie den Aufsteller in die entgegengesetzte Richtung.

Der digitale Bilderrahmen kann im Hoch- oder Querformat aufgestellt werden.

a) Montage links
b) Montage rechts

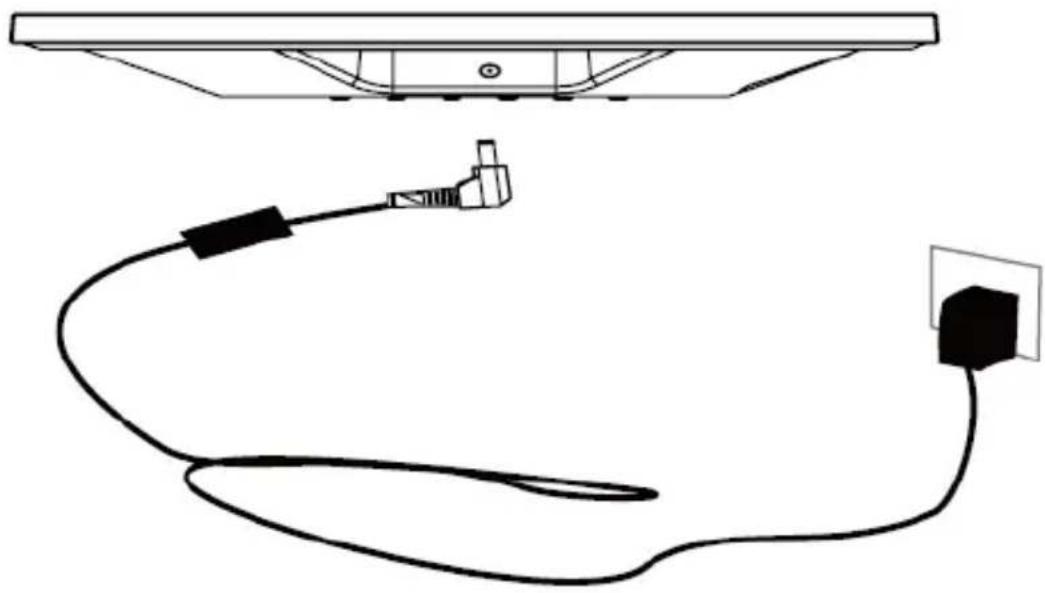

NETZANSCHLUSS

Netzanschluss

• Schließen Sie den Netzteilstecker des mitgelieferten Netzteils am Netzteileingang auf der Rückseite des Geräts an, dann stecken Sie das Steckernetzteil in eine AC 100-240 Volt Steckdose.
• Nach dem Einschalten zeigt das Gerät das Standard-Logo an. Sind Dateien im Gerät oder auf einem angeschlossenen Medium gespeichert, so beginnt die Wiedergabe automatisch.
• Halten Sie ENTER zum Ein- und Ausschalten des Geräts gedrückt, um die Wiedergabe zu starten.
  • Ziehen Sie das Netzteil bei Nichtbenutzung ab.

Schließen Sie das Netzteil nur an einer Spannungsversorgung an, wie hier oder auf dem Typenschild angegeben. Nichtbeachtung kann zu Feuer oder Stromschlag führen.

Berühren Sie das Netzteil nicht mit nassen Händen. Nichtbeachtung kann zu Stromschlag führen.

Benutzen Sie nur ein Netzteil, wie hier spezifiziert. Nichtbeachtung kann zu Feuer oder Schäden am Gerät führen.

ERSTE SCHRITTE

Speicherkarte einsetzen

Ihr digitaler Bilderrahmen ist mit folgenden Speicherkarten kompatibel:

• Secure Digital Card (SD)
• Multimedia Card (MMC)
• MS Card (Optional)

Setzen Sie die Speicherkarte mit dem Aufkleber auf sich ausgerichtet in den Kartenleser ein. Wenden Sie hierbei keine Kraft an. Lässt sich die Speicherkarte nicht einfach einsetzen, so versuchen Sie es möglicherweise verkehrt herum.

Digitalen Bilderrahmen ein- und ausschalten

- Nach dem Anschluss gibt der digitale Bilderrahmen automatisch die Demo-Diashow wieder. Halten Sie ENTER gedrückt, um Ihren digitalen Bilderrahmen während der Wiedergabe ein- und auszuschalten.

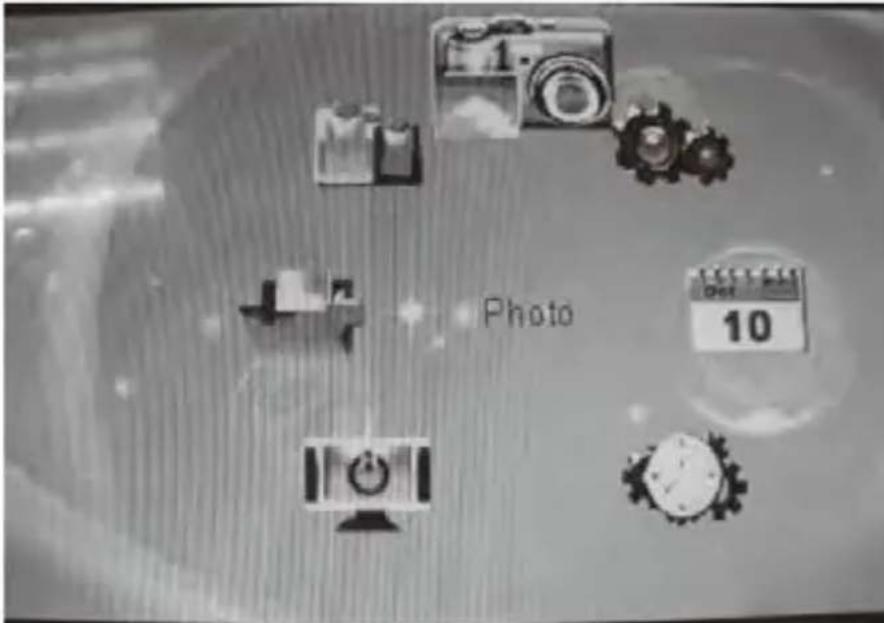

Die Menüs

Nach dem Anschluss und dem Einsetzen einer Speicherkarte mit unterstützten Fotodateien gibt der digitale Bilderrahmen automatisch die Demo-Diashow wieder. Mit MENU rufen Sie die nachstehend beschriebenen Menüs auf:

Photo 10

Mit den Navigationstasten links/rechts wählen Sie die gewünschte Option, mit ENTER bestätigen Sie.

Foto

Nach dem Aufrufen des Fotomenüs werden die Wiedergabequellen angezeigt: USB, SD/MMC, MS. Mit den Navigationstasten links/rechts wählen Sie die Wiedergabequelle. Das Symbol der angeschlossenen Wiedergabequelle ist markiert, mit ENTER starten Sie die Wiedergabe.

Favoriten

Mit dieser Option speichern und spielen Sie Ihre Favoriten ab.

Bearbeiten

Nach dem Aufrufen des Bearbeitungsmenüs wird der Bearbeitungsdialog angezeigt, hier wählen Sie Copy/Delete zum Kopieren/Löschen von Dateien und Exit zum Verlassen. Mit ENTER bestätigen Sie.

Automatisches Ein- und Ausschalten

Nach dem Aufrufen des automatischen Ein- und Ausschaltmenüs werden die automatischen Ein- und Ausschalteinstellungen angezeigt.

Automatische Ein- und Ausschalteinstellungen

Option Beschreibung Standard
Power On Enable Einschaltfunktion aktivieren. aus
Power Off Enable Ausschaltfunktion aktivieren. aus
Set Time	Ein-/Ausschaltzeit einstellen. Nach dem Aufrufen der Einstellungsoption wählen Sie die Option Power on/off und bestätigen Sie mit ENTER. Mit den Navigationstasten aufwärts/abwärts stellen Sie die gewünschte Zeit ein.
Exit Automatische Ein- und Ausschalteinstellungen verlassen.

UHRMENÜ

Uhr

Uhreinstellen

Option
Display Uhr, Analoguhr oder Uhr und Kalender anzeigen.
Time Format	Zeitformat wählen: 12- oder 24-Stundenformat, Standardeinstellung ist 12-Stundenformat.
Set Time	Mit den Navigationstasten links/rechts wählen Sie Time, mit den Navigationstasten aufwärts/abwärts stellen Sie die Uhrzeit ein.
Set Date Mit den Navigationstasten links/rechts wählen Sie Date, mit den Navigationstasten aufwärts/abwärts stellen Sie das Datum ein.
Exit Uhreinstellungen verlassen.

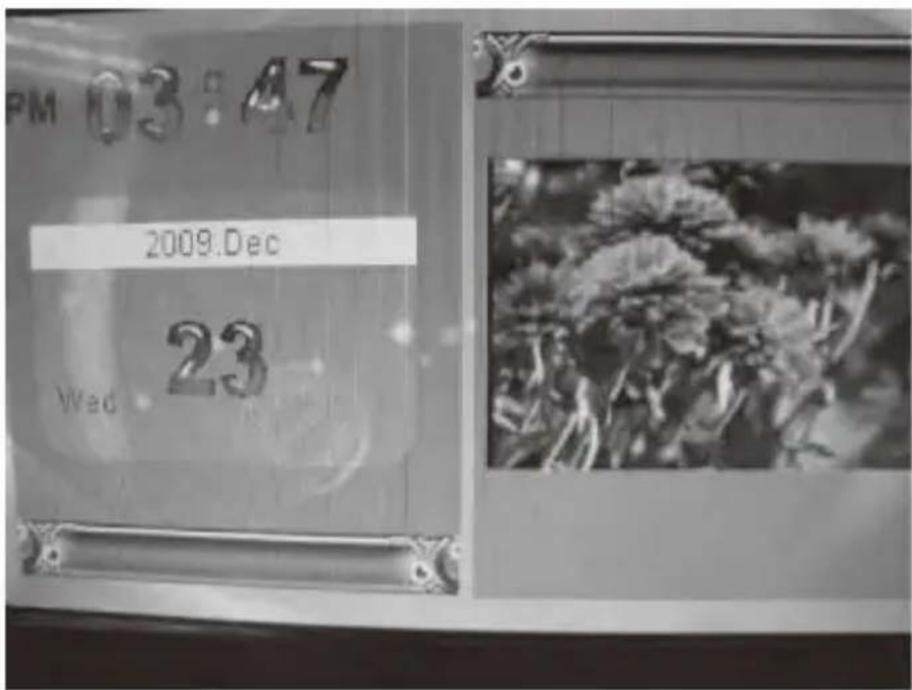

Kalender

1. Wählen Sie Calendar, dann drücken Sie ENTER zur Anzeige des Kalenders.
2. Sind auf der gewählten Wiedergabequelle JPEG-Dateien gespeichert, so werden diese im rechten Fenster als Diashow angezeigt.
3. Uhrzeit und Daum werden im Uhrmenü eingestellt.
4. Mit MENU verlassen Sie den Kalender.

Im Hauptmenü wählen Sie das Einstellungsmenü oder halten Sie die Menütaste zum Aufrufen des Einstellungsmenüs gedrückt.

Einstellungsmenü

OptionBeschreibungStandard
Zoom	Bildvergrößerung. Halten Sie MENU zum Aufrufen des Einstellungsmenüs gedrückt, aktivieren Sie die Option ZOOM, dann drücken Sie erneut MENU zum Verlassen des Einstellungsmenüs. Nun vergrößern Sie das Bild mit mehrfachem Tastendruck auf ENTER.	aus
Interval Time	Intervall der Diashow einstellen. Nach dem Aufrufen dieser Option stellen Sie die Intervallzeit mit den Navigationstasten aufwärts/abwärts ein.	5 Sek
Transition Effect Übergangseffekte einstellen. Nach dem Aufrufen dieser Option stellen Sie die Bildübergänge mit den Navigationstasten aufwärts/abwärts ein.		Zufall
Show Type	Wiedergabemodus der Bilder als Angepasst/Vollbild einstellen.	Angepasst
Magic Slideshow Magische Diashow einstellen. aus
TFT Brightness Helligkeit einstellen. 0
TFT Contrast Kontrast einstellen. 0
TFT Saturation Farbsättigung einstellen.		0
OSD Language	Bildschirmsprache einstellen.	Englisch
Auto Rotation	Automatische Drehfunktion aktivieren/deaktivieren. Bei aktivierter Funktion dreht sich das Bild entsprechend der Ausrichtung des digitalen Bilderrahmens.	ein
Default	Rückstellung zu den Werkseinstellungen.	Lesen
Exit	Einstellungsmenü verlassen.

STÖRUNGSERKENNUNG

Der digitale Bilderrahmen schaltet sich nicht ein.

• Vergewissern Sie sich, dass das Gerät korrekt eingeschaltet wurde.
• Vergewissern Sie sich, dass das Steckernetzteil korrekt in der Steckdose steckt.

Ich kann eine Speicherkarte nicht wählen.

• Vergewissern Sie sich, dass Sie eine Speicherkarte eingesetzt haben.
• Vergewissern Sie sich, dass die Speicherkarte korrekt eingesetzt ist.
• Vergewissern Sie sich, dass die Speicherkarte nicht beschädigt ist.

Der digitale Bilderrahmen hat Fehlfunktionen.

- Schalten Sie den digitalen Bilderrahmen für 3 Minuten aus. Nach dem erneuten Einschalten sollte sich der digitale Bilderrahmen zurückgestellt haben.

SPEZIFIKATIONEN

Display 7 ” Farb-TFT-LCD
Auflösung 480 x 3 (RGB) x 234
Speicher MS Card	SD CardMMC CardUSB
Fotoformat JPEG, BMP
USB-Host USB 2.0 High-Speed
Spannungsversorgung DC 5 V, 1 A	100-240 V AC Adapter

Änderungen von Spezifikationen und Bedienungsanleitung vorbehalten.

Elektrische und elektronische Geräte enthalten Materialien, Komponenten und Substanzen, welche für Sie und Ihre Umwelt schädlich sein können, sofern die Abfallmaterialien (entsorgte elektrische und elektronische Altgeräte) nicht korrekt gehandhabt werden.

Elektrische und elektronische Geräte sind mit der durchgestrichenen Mülltonne, wie unten abgebildet, kenntlich gemacht. Dieses Symbol bedeutet, dass elektrische und elektronische Altgeräte nicht mit dem Hausmüll entsorgt werden dürfen, sie müssen separat entsorgt werden.

Städte und Gemeinden haben Sammelstellen eingerichtet, an denen elektrische und elektronische Altgeräte kostenfrei zum Recycling abgegeben werden können, alternativ erfolgt auch Abholung. Weitere Informationen erhalten Sie bei der Umweltbehörde Ihrer Gemeinde.

CE

ALLE RECHTE VORBEHALTEN, COPYRIGHT DENVER ELECTRONICS A/S www.denver-electronics.com
