BEDIENUNGSANLEITUNG ST31 AGFEO

Gebrauchsbestimmungen

Das digitale Systemtelefon ST 31 ist zum Anschluß an einen internen S0-Bus einer AGFEO ISDN-Telekommunikationsanlage bestimmt.

Das ST 31 können Sie an folgende AGFEO ISDN-Telekommunikationsanlagen anschließen:

• AS 151, AS 181, AS 1x, AS 2x ab Firmware 6.3
• AS 151 plus, AS 181 plus, AS 181 plus EIB ab Firmware 8.1
• AS 281 All-In-One, AS 35, AS 35 All-In-One ab Firmware 7.6
• AS 40 P (P400-1), AS 4000 (P400-1), AS 100 IT (P400 IT), AS 43, AS 45, AS 200 IT ab Firmware 7.6
• TK-HomeServer ab Firmware 2.108
• an allen weiteren, nicht aufgelisteten AGFEO Telekommunikationsanlagen mit internem S0-Bus wird das ST 31 im Emulationsmodus als ST 30 erkannt. Beachten Sie dabei bitte die auf Seite 18 beschriebenen Bedienungsänderungen.

Bitte beachten Sie bei der Anschaltung auf einem internen SO-Bus, dass Sie aufgrund der höheren Leistungsaufnahme der AGFEO ST 31 und der vorliegenden, physikalischen Leistungsgrenze der im Markt befindlichen AS 40P (P400-1), AS 4000 (P400-1) und AS 100 IT (P400 IT) ggfs. zusätzliche Netzteile einsetzen müssen!

Da ein ST 31 eine max. Leistungsaufnahme von 1,7 Watt aufweist (alle LEDs an, A-Modul 40 ge- steckt, aktiver Ruf, Ruflautstärke max.) und die Absicherung eines S0-Moduls 440 immer pro Doppelport passiert (4,5 Watt), ist diese Grenze bei einer Belastung von 2 Stück ST 31 und 1 Stück ST 30 (P max. 1,3 Watt) im „Worst Case Fall“ schon überschritten.

Im Fehlerfall würde die Anlage für den relevanten Doppelport eine Schutzabschaltung vornehmen (Systels/ISDN Bus ohne Funktion, nach einem Reset der Anlage wird der Doppelport von der Anlage wieder freigeschaltet) !

In dieser beschriebenen Konstellation (o.ä.) sollten Sie ein Netzteil vorsehen um den „Worst Case Fall“ damit abzufangen!

Zu beziehen sind diese Netzteile bei Ihrem Großhändler unter der AGFEO Artikelnummer 6100826 (baugleich mit dem Netzteil STE 40 / DECT S0 Basis plus) !

Über Software-Upgrades informiert Sie Ihr Fachhändler.

Eine Haftung der AGFEO GmbH & Co. KG für Schäden aus nicht bestimmungsgemäßem Gebrauch des digitalen Systemtelefons ST 31 ist ausgeschlossen.

Sicherheitshinweise

• Während eines Gewitters dürfen Sie die Anschlußleitung des ST 31 nicht anschließen und nicht lösen.
• Verlegen Sie die Anschlußleitung des ST 31 so, daß niemand darauf treten oder stolpern kann.
• Achten Sie darauf, daß keine Flüssigkeit ins Innere des digitalen Systemtelefons gelangt. Kurzschlüsse können die Folge sein.

Über dieses Handbuch

Dieses Handbuch ist gültig für die zum Auslieferungszeitpunkt aktuelle Anlagen-Firmware. Da das ST 31 über die Anlage gesteuert wird, können im Falle eines Firmwareupgrades der Anlage manche Teile des Handbuchs ungültig werden.

In diesem Handbuch ist die Bedienung des ST 31 und die Bedienung der Leistungsmerkmale Ihrer AGFEO ISDN-TK-Anlage in kurzer Form erklärt. Ausführliche Erklärungen zu den Leistungsmerkmalen finden Sie in der Bedienungsanleitung Ihrer TK-Anlage.

Systemtelefon ST 31

Inhaltsverzeichnis

Gebrauchsbestimmungen....2

Sicherheitshinweise 2

Über dieses Handbuch 2

Die Unterseite des ST 31....4

Anschließen eines Untanglers....4

Display Position 5

ST 31 anschließen 5

ST 31 anmelden....5

Die Tasten des ST 31 6

Das Display des ST 31 7

Menüführung / Kontextmenü....7

Freiprogrammierbare Funktionstasten 8

LED - Anzeigen zu freiprogrammierbaren Funktionstasten 10

Standardbelegung der Funktionstasten 12

Funktionstastenbelegung ändern 12

"Externbelegung direkt" aktiviert 12

"Externbelegung direkt" deaktiviert 12

Bei Ihnen wird angeklopft 13

Anklopfen abweisen 13

Rückruf einleiten....13

Externruf heranholen 13

Gespräch vom Anrufbeantworter übernehmen.... 13

Anrufliste anzeigen 14

Anrufschutz programmieren und schalten 14

Umschalten zwischen den Telefonbuch Registern.... 14

Telefonbuch (numerisch)...... 14

Telefonbuch (alphabetisch) 15

Erweiterte Wahlwiederholung 15

Automatische Wahlwiederholung....15

Aufstellungsort....16

Reinigung....16

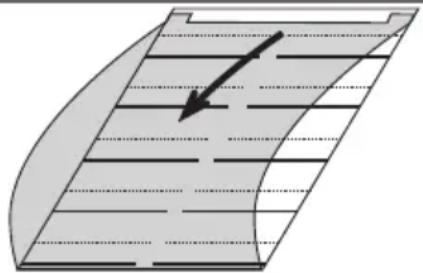

Einlegen der Beschriftung für die Funktionstasten.... 16

DHSG Headset 17

Headset anschließen....17

DHSG Headset betreiben 18

Firmwareupdate des ST 31 18

Bedienungsänderungen im Emulationsmodus 18

Systemtelefon ST 31

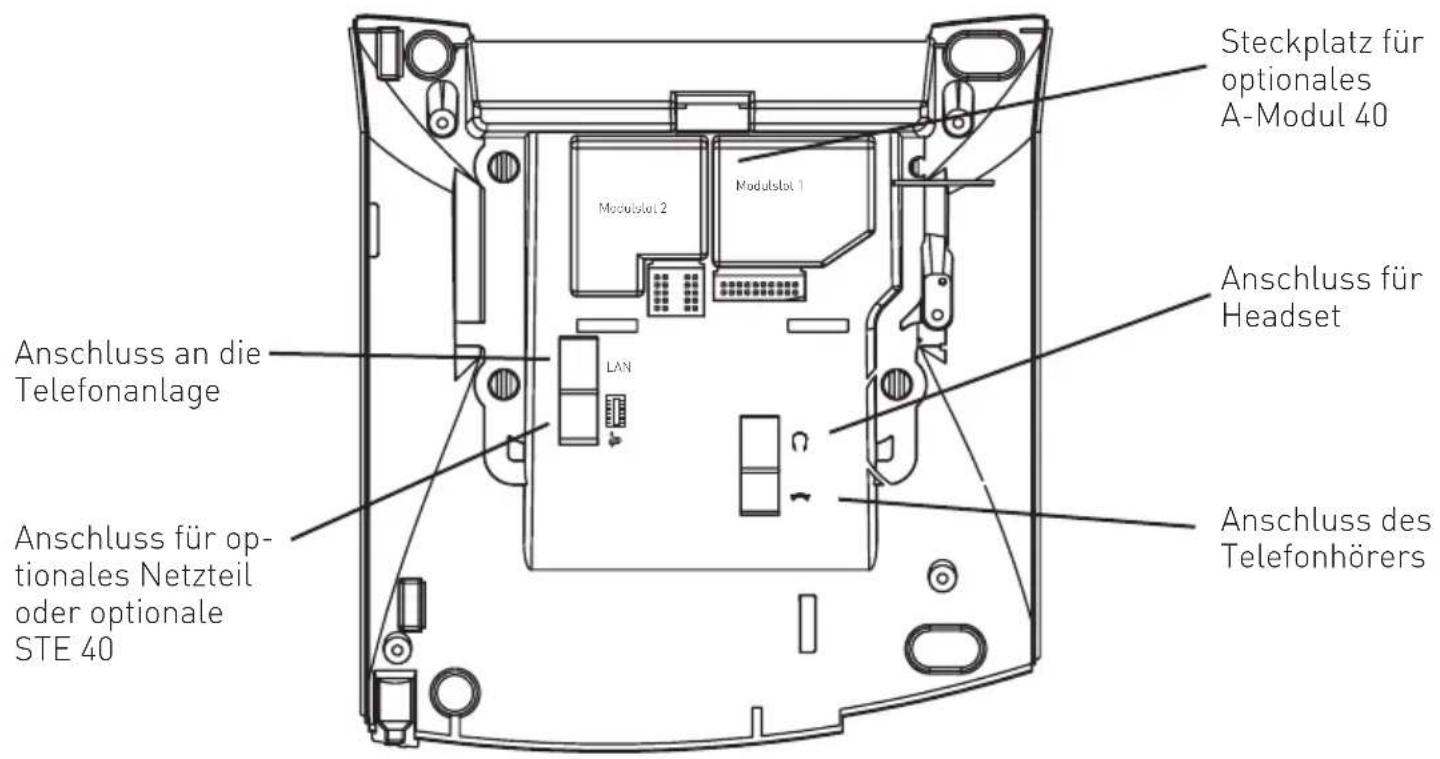

Die Unterseite des ST 31

Steckplatz für optionales A-Modul 40 Anschluss für headset Anschluss des Telefonhörers Anschluss für optionales Netzteil oder optionale STE 40 Anschluss an die Telefonanlage

Anschließen eines Untanglers

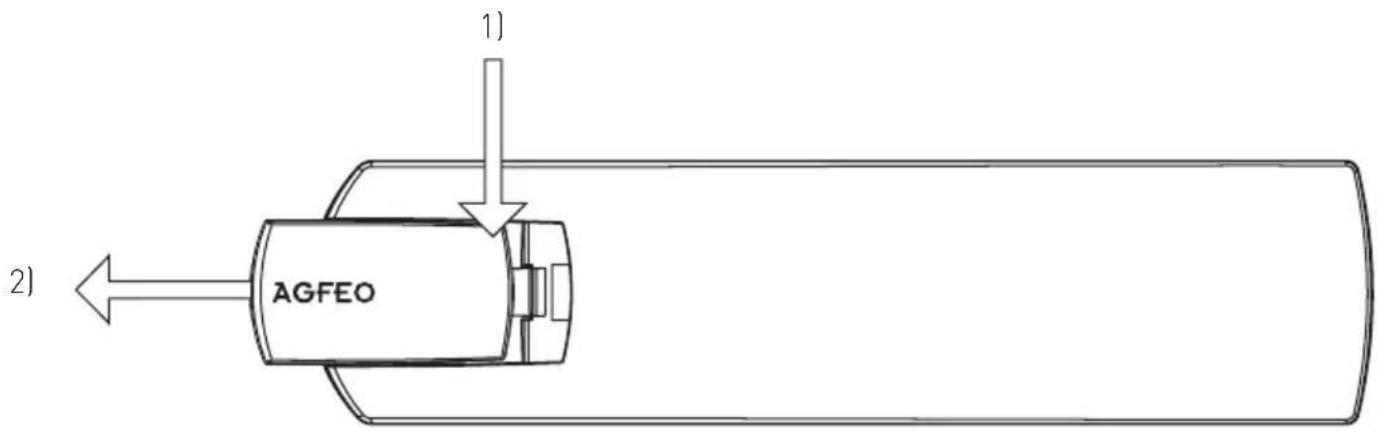

Im Hörer des ST 31 ist ein Fach für einen Untangler integriert. Auf diese Weise stört der Untangler nicht beim Telefonieren oder beim Auflegen des Hörers.

• Öffnen Sie zuerst das Fach im Hörer, indem Sie die Rastnase des Deckels drücken (Pfeil 1) und den Deckel abziehen (Pfeil 2).
• Ziehen Sie dann den Stecker des Hörerkabels ab.
• Stecken Sie den Untangler im vorgesehenen Fach ein.
• Stecken Sie das Hörerkabel in den Untangler.
• Schließen Sie das Fach wieder.

Sie können für Ihr Display sechs verschiedene Neigungswinkel einstellen.

ST 31 anschließen

Zur Inbetriebnahme des ST 31stecken Sie den Westernstecker des Anschlußkabels in eine IAE/UAE-Dose des internen ISDN-Anschlusses Ihrer AGFEO ISDN-Telekommunikationsanlage.

• Drücken Sie den Westernstecker in die Dose, bis er hörbar einrastet.
• Zum Lösen des Anschlußkabels drücken Sie (ggf. mit einem kleinen Schraubendreher) den Rasthaken des Westernsteckers in Richtung Steckerkörper und ziehen gleichzeitig den Stecker am Kabel heraus.

ST 31 anmelden

Beim Konfigurieren der TK-Anlage wird jedem ST 31, wie jedem anderen Endgerät, eine Internrufnummer aus dem Rufnummernvorrat der TK-Anlage zugewiesen. Wenn Sie das ST 31 erstmalig an die TK-Anlage anschließen, müssen Sie das digitale Systemtelefon anmelden.

Folgen Sie dazu den Bedienschritten im Display.

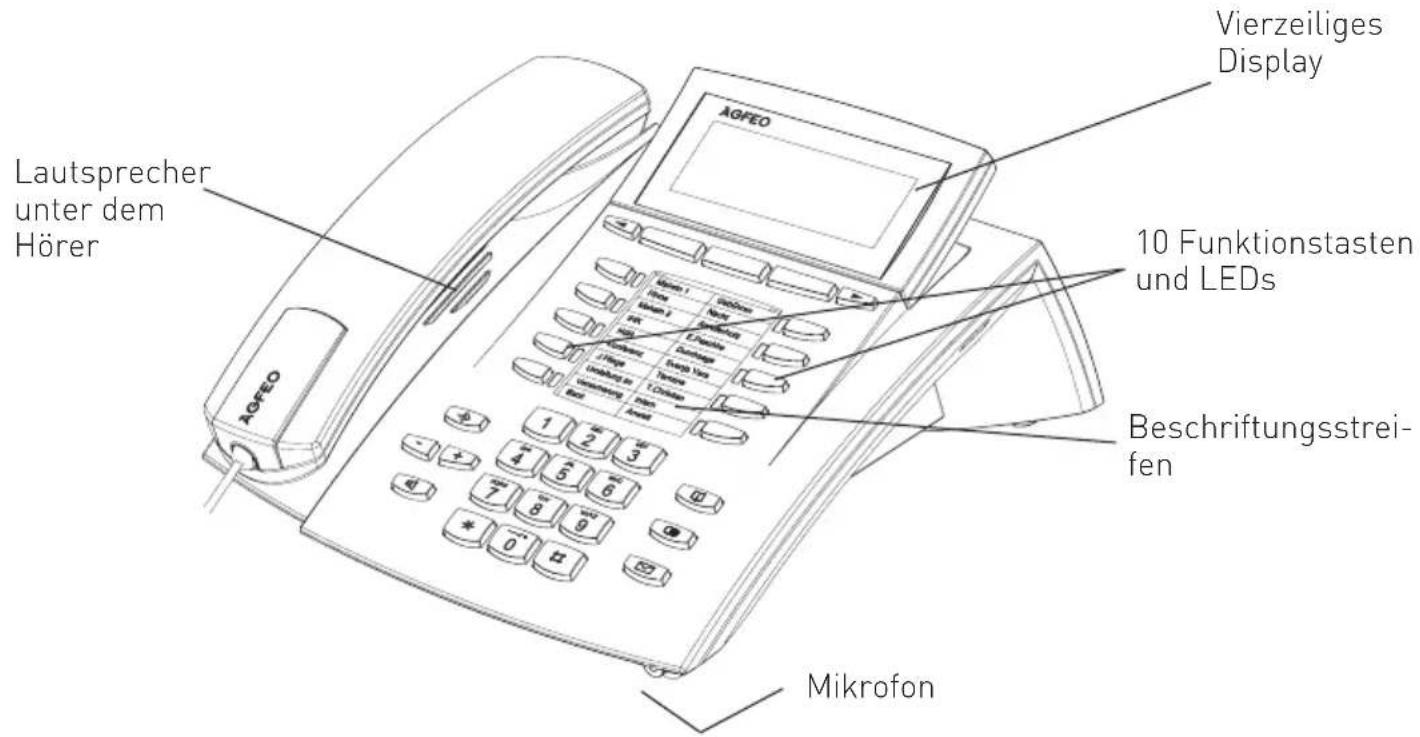

Vierzeiliges Display 10 Funktionstasten und LEDs Beschriftungsstrei- fen Mikrofon Lautsprecher unter dem Hörer

1 0 Wähltastatur: Zum Wählen einer Rufnummer und Eingabe von Daten.

* Stern-Taste: Zum Einleiten von Kennziffernprozeduren.

Raute-Taste: zur Internwahl.

Taste Set: Zum Einleiten und Beenden des Programmierens. Drücken Sie die Taste kurz um den Programmierbaum aufzurufen. Halten Sie die Taste länger gedrückt, um das Indexregister aufzurufen.

Taste Lautsprecher: Zum Einschalten des Lautsprechers und zum Übergang ins Freisprechen. Die Taste leuchtet bei eingeschaltetem Lautsprecher.

Pfeiltasten: Zum Weiterblättern in der Anzeige bei verschiedenen Funktionen.

Taste Telefonbuch - Zum Aufruf des Telefonbuchs.

Taste Wahlwiederholung: Zum Wählen einer zuletzt gewählten Nummer. Halten Sie die Taste länger gedrückt, um die Verbindungsliste aufzurufen.

Mail-Taste: Zum Anzeigen der Anrufliste, Nachrichten auf dem Anrufbeantworter und SMS. Die Taste leuchtet bei einem Eintrag.

Clear Taste clear: Zum Löschen eines Eintrags.

OK Taste OK: Zum Bestätigen von Eingaben.

Stop Taste Stop: Zum Trennen einer Verbindung oder zum Abbrechen eines Vorgangs.

10 Funktionstasten: In 2 Ebenen mit je einer Funktion individuell belegbar. Um die 2. Ebene zu erreichen halten Sie die Funktions- taste ca. 2 Sekunden gedrückt. Die LEDs zeigen den Status der jeweiligen Funktion der 1. Ebene an.

Plus- und Minustaste: Zum Einstellen der Hörer- und Lautsprecherlautstärke.

Display im Ruhezustand:

KU43 Fr 27.0kt.06 11:52

xiXIA- +304405

13 15 17 18 23 24 30 32

41 52

1. Displayzeile: Datum / Uhrzeit

2. Displayzeile:

Externer ISDN-Anschluß. Eine Wählleitung (ein B-Kanal) ist belegt. Das x blinkt bei einem Externruf.
Externer ISDN-Anschluß. Beide Wählleitungen (beide B-Kanäle) sind belegt.
i Interner ISDN-Anschluß. Eine Leitung (ein B-Kanal) ist belegt.
I Interner ISDN-Anschluß. Beide Leitungen (beide B-Kanäle) sind belegt.
Beide B-Kanäle vom ISDN-Anschluß (intern oder extern) sind frei.
Analoger Amtsanschluß. Eine Wählleitung ist belegt.

Leistungsmerkmale:

Blättern mit ◀▶, Auswahl mit OK

Anklopfen aus
Anrufschutz ein
Umleitung/ISDN-Weiterschaltung aktiv
Anrufvariante 2 (Nachtschaltung) ein
Telefonschloß ein

Menüführung / Kontextmenü

Anzeige der aktivierten Leistungs- merkmale

Wecken ein
Termin ein
S Sensor aktiviert
F Anruffilter aktiviert

3. und 4. Displayzeile

Besetztanzeige der Internteilnehmer (Internstatus)

1. Variante - Sie haben unter Internstatus (set 29) keinen Internteilnehmer festgelegt: Es werden die Internrufnummern der besetzten Internteilnehmer angezeigt (wie im Beispiel). Die Internrufnummer blinkt, solange der Internteilnehmer gerufen wird. Die Belegtanzeige zeigt bis zu 16 Internteilnehmer an.
2. Variante - Sie haben unter Internstatus (set 29) maximal 16 Internteilnehmer festgelegt: Die Internrufnummer des besetzten Internteilnehmers wird an dem Platz angezeigt, an dem er festgelegt wurde. Der für den Internstatus ausgewählte Internteilnehmer ist frei.

Achten Sie bei der Nutzung des Telefons auf das Display, Sie werden durch alle Bedienvorgänge geführt. Wenn Sie das Kontextmenü eingestellt haben (Auslieferungszustand der Telefonanlagen), werden Ihnen beim Telefonieren je nach Verbindungszustand die folgenden Funktionen in der 4. Zeile des Displays angeboten:

Annehmen, Einparken, Ausparken, Heranholen, Makeln, Übergabe, Rückruf, Konferenz, Rückfrage, Abweisen, Trennen, Weiterleiten zu, Zurück, Beenden und Türöffner.

Es wird Ihnen zunächst die gebräuchlichste Funktion angeboten, weitere erhalten sie durch Blättern mit den Pfeiltasten (▶). Mit OK können Sie die angezeigte Funktion ausführen.

Freiprogrammierbare Funktionstasten

AB Aktivierung	Zum Einschalten/Ausschalten des Anrufbeantworters eines Systemtelefons ST 31 AB.
AB Info	Anrufbeantworterabfrage
AB Memo	Zum Aufnehmen von Sprachmemos und zum Mitschneiden von Gesprächen.
Abweisen	Aktuellen Anruf abweisen. Der Anrufer hört den Besetztton (Konfigurationsabhängig).
Anklopfen ein/ aus	Sie können wählen ob:- der Anrufer einen Besetztton erhält (aus).- das Anklopfen an Ihrem Telefon nur optisch signalisiert werden soll (optisch).- Sie einen Anklopfton signalisiert bekommen möchten (mit Ton).
Anruffilter	Zum Aktivieren / Deaktivieren eines Anruffilters.
Anrufliste	Fragt die Anrufliste ab.
Anrufschutz	Zum Ausschalten des Tonrufs (Ruhe vor dem Telefon).Spezielle Funktionstasten einrichtbar:- Anrufschutz für Internanrufe- Anrufschutz für Externanrufe- Anrufschutz für Intern-und Externanrufe
Ansage	Ansage über eine an der TK-Anlage angeschlossene Lautsprecheranlage.
AVA 2 Nacht	Ein- oder Ausschalten der Anrufvariante 2 (Nachtschaltung).Spezielle Funktionstasten einrichtbar:- Anrufvariante 2 für jede Externrufnummer der TK-Anlage einzeln schalten.- Anrufvariante 2 für alle Externrufnummern der TK-Anlage gemeinsam schalten.
AVA 3Weitersch.	Ein- oder Ausschalten der Anrufvariante 3 (Rufweiterschaltung RWS).Spezielle Funktionstasten einrichtbar:- Anrufvariante 3 für jede Externrufnummer der TK-Anlage einzeln schalten.- Anrufvariante 3 für alle Externrufnummern der TK-Anlage gemeinsam schalten.
Besetzt bei besetzt	Besetztton für Anrufer, sofern die Rufnummer bereits verwendet wird.Spezielle Funktionstasten einrichtbar:- Besetzt bei besetzt für jede Rufverteilung einzeln schalten.- Besetzt bei besetzt für alle Rufverteilungen gemeinsam schalten.
Call by Call	Zur Auswahl eines Netzanbieters, Übernahme aus dem LCR.
Check in/out	Ermöglicht das Einchecken und Auschecken von Telefonen (Hotelfunktion). Damit verbunden ist das Starten und Stoppen der Kostenerfassung und das Ein/Ausschalten der Externberechtigung.
Durchsage	Durchsage zu Systemtelefonen. Spezielle Funktionstaste einrichtbar:- Durchsage zu festgelegten Internteilnehmern.
Einheiten	Anzeige der Gesprächskosten.
Extern	Um bei einer abgehenden Externverbindung eine bestimmte Externrufnummer (z.B. bestimmte MSN) zu übermitteln, z.B. zur Gebührentrennung bei Externwahl. Spezielle Funktionstaste einrichtbar: - MSN/Extern-Taste mit festgelegter Externrufnummer.
Fangen	Identifizieren böswilliger Anrufer durch die ISDN - Vermittlungsstelle.
Fernabfrage	Nachwählen einer gespeicherten MFV-Tonfolge (1 ... 0, *, # ), z.B. zur Fernabfrage eines Anrufbeantworters.
Fremdwahl	Ermöglicht das Absetzen eines Rufes für ein anderes Telefon.
Gruppentaste	Ausbuchen/Einbuchen aus einer Gruppe und deren Leistungsmerkmale.
Headset	Zum Betrieb eines Headsets.
Heranholen	Zum Heranholen von Externanrufen.Spezielle Funktionstaste einrichtbar: - Heranholen von Internanrufen und Externanrufen von festgelegten Internteilnehmern.

Freiprogrammierbare Funktionstasten

Inkognito	Übermittlung der eigenen Rufnummer zum Angerufenen ausschalten (Nur möglich, wenn das Leistungsmerkmal vom Netzbetreiber unterstützt wird).
Interntaste	Zum Anwählen von Internteilnehmern. Spezielle Funktionstaste einrichtbar:- Internanruf zu einem festgelegten Internteilnehmer.
ISDN-Halten	Zum Halten eines Externgesprächs in der Vermittlungsstelle (Nur am Mehrgeräteanschluß nutzbar).
Konferenz	Zum Einleiten einer Konferenz mit Intern- oder Externteilnehmern.
Lauthörlautst.	Ändern der Lautstärke beim Lauthören.
LCR	Ein- oder Ausschalten des LCR (Least Cost Routing) für Ihr Systemtelefon.
Linie	Zum Anzeigen des Zustandes und zur direkten Belegung einer externen Leitung.
Makeln	Zum Makeln zwischen mehreren Extern- oder Internverbindungen.
Multifunktion	Ein- oder Ausschalten der Zeitsteuerung von Funktionen der TK-Anlage (z.B. Anrufvarianten, Umleitungen, Relais). Spezielle Funktionstasten einrichtbar:- Nur Zeitsteuerung ein und aus- Nur Funktion ein und aus- Mit Auswahlmenü
Projekt	Sie können ein Gespräch einem Projekt zuordnen. Dies geschieht entweder mit einer definierten Kennziffer auf der Taste, oder aber mit einer allgemeinen Taste, Sie müssen die Kennziffer nachträglich eingeben.
Reinigung	In Verbindung mit der Taste Check in/out. Ermöglicht die Signalisierung, daß ein Hotelzimmer gereinigt wurde und der nächste Gast eingecheckt werden kann.
Relais	Zum Schalten eines Relais. Spezielle Funktionstaste einrichtbar.
Reservieren	Zum Reservieren einer Wählleitung (B-Kanal), wenn alle Leitungen besetzt sind.
Rückfrage	Zum Einleiten von Rückfrage, Verbinden, Makeln.
Sensor	Zum Aktivieren/ Deaktivieren von Sensoren.
SMS Info	Fragt eine Liste der eingegangen SMS ab.
SMS Schreiben	Zum Schreiben einer neuen SMS.
Stummschaltung	Zum Stummschalten des Mikrofons an Ihrem Telefon.
Telefonschloß	Zum Sperren des Systemtelefons, Notruf/Direktruf wählbar.
Termin	Zum Ein- oder Ausschalten des eingegebenen Termins.
Tonruf aus	Zum Abschalten der akustischen Signalisierung an Ihrem Systemtelefon. Der Anrufer bekommt trotzdem ein Freizeichen.
Tür	Zum Verbindungsaufbau zur Türfreisprecheinrichtung (TFE). Spezielle Funktionstaste einrichtbar.
Türöffner	Zum Betätigen des elektrischen Türöffners. Spezielle Funktionstaste einrichtbar.
Übergabe	Zur Übergabe eines Externgesprächs an einen Externteilnehmer.
Umleitung von	Zum Umleiten aller Anrufe von einem anderen Telefon auf das aktuelle Telefon.
Umleitung zu	Zum Umleiten aller Anrufe zu einem anderen Intern- oder Externteilnehmer.
Verbindungsliste	Zeigt die letzten externen Verbindungen (ankommend und abgehend, je nach Konfiguration) an. Sie können die Telefonnummern aus der Liste direkt ins Telefonbuch einspeichern, indem Sie die Telefonbuchtaste drücken.
Wecken	Zum Ein- oder Ausschalten der eingegebenen Weckzeit.
Weiterleiten zu	Weiterleiten eines eingehenden Anrufs an eine andere Rufnummer, ohne den Anruf anzunehmen (Call Deflection).
Zieltaste - public - privat	Zum Wählen einer gespeicherten Rufnummer.- Die Rufnummer ist an Ihrem Telefon und im Telefonbuch gespeichert.- Die Rufnummer ist nur an Ihrem Telefon gespeichert

LED - Anzeigen zu freiprogrammierbaren Funktionstasten

AB Info

Anklopfen

Anrufliste

Anrufschutz

AVA 2 Nacht

AVA 3 Weiterschaltung

Busy on Busy

Gruppentaste

Headset

Inkognito

LCR

Relais

SMS Info

Stummtaste

Telefonschloss

Termin

Tonruf aus

Tür

Umleitung von

Umleitung zu

Wecken

LED an

Abgefragte

Nachrichten

vorhanden

eingeschaltet

Abgefragte

Anrufe vorhanden

eingeschaltet

eingeschaltet

eingeschaltet

eingeschaltet

eingebucht

eingeschaltet

eingeschaltet

eingeschaltet

Relais an

Schon gelesene

Nachrichten

vorhanden

eingeschaltet

eingeschaltet

eingeschaltet

eingeschaltet

mit Tür

verbunden

eingeschaltet

eingeschaltet

eingeschaltet

LED aus LED blinkt

Keine Nachrichten vorhanden

ausgeschaltet

Keine Anrufe in

Anrufliste

ausgeschaltet

ausgeschaltet

ausgeschaltet

ausgeschaltet

ausgebucht

ausgeschaltet

ausgeschaltet

ausgeschaltet

Relais aus

Keine Nachrichten

vorhanden

ausgeschaltet

ausgeschaltet

ausgeschaltet

ausgeschaltet

ausgeschaltet

ausgeschaltet

ausgeschaltet

ausgeschaltet

Neue Nachrichten vorhanden

Neue Anrufe in

Anrufliste

Telefon wird gerufen

Telefon wird gerufen

Relais wird gerufen

Neue Nachrichten

vorhanden

bei Terminruf

bei Türruf

Weckruf nicht bestätigt

LED - Anzeigen zu freiprogrammierbaren Funktionstasten

	LED an LED aus	LED blinkt	LED blinkt (langsam)	schnell
Anrufbeantwortertaste	der Anrufbeantworter ist eingeschaltet.	der Anrufbeantworter ist ausgeschaltet.
Interntaste	der Intern- teilnehmer ist belegt. Er wird gerufen oder führt ein Gespräch.		der Interntaste ist ein Anruf-beantworter1) zugeordnet. Dieser hat ein Gespräch an-genommen. Durch Drücken der Taste kann das Gespräch übernommen werden.	Sie halten den Internteilnehmer (Rück-frage oder Makeln). Nur Sie können die Verbindung wieder auf-nehmen.
Linientaste	die Linie ist belegt, sie kann nicht belegt werden.	die Linie ist frei, und der Teilnehmer kann sie wie bei einer Extern-Taste belegen.	die Linie ist in einem Zustand, in dem jeder das Gespräch über-nehmen kann.	die Linie wird gehalten, und kann nur von diesem Teilnehmer übernommen werden.
Timertaste	der Timer ist eingeschaltet, die Funktion ist ausgeschaltet.	der Timer ist ausgeschaltet und die Funk-tion ist ausgeschaltet.	der Timer ist eingeschaltet, die Funktion ist eingeschaltet.
Zieltaste		geht aus, so-bald jemand das Gespräch annimmt.	blinkt, wenn die Nummer anruft. Der Ruf kann durch Tasten-druck herange-holt werden.

Allgemeines zur Linientaste

Eine Bedingung für die sinnvolle Nutzung ist, dass für eine Linie immer zwei Tasten eingerichtet sind. Im Ruhezustand können Sie durch das Drücken einer blinkenden Linientaste nähere Informationen zu der Linie erhalten (z.B. die Rufnummer des Anrufers). Drücken Sie die blinkende Linientaste im abgehobenen Zustand, übernehmen Sie das Gespräch.

1) Gilt nur für Anrufbeantworter am analogen Port.

Systemtelefon ST 31

Standardbelegung der Funktionstasten

Im Auslieferungszustand sind die Funktionstasten wie folgt belegt: Diese Belegung können Sie nach Ihren eigenen Wünschen ändern.

Durchsage Anklopfen
Ziel	Ziel
Termin	Tonruf aus
Ziel	Ziel
Anruffilter	Stumm
Ziel	Ziel
Ziel	Umleitung zu
Ziel	Ziel
Ziel	Intern
Ziel	Ziel

Funktionstastenbelegung ändern

Programmierung einleiten

Funktionstaste drücken, deren Funktion Sie ändern wollen

Anfangsbuchstaben des Namens der Funktion eingeben, z.B. „Z“ für Zieltaste oder mit den Pfeiltasten vorwärts oder rückwärts blättern, bis die gewünschte Funktion angezeigt wird

Auswahl be- stätigen

Programmierung beenden

„Externbelegung direkt“ aktiviert

Internteilnehmer anrufen:

Hörer abheben.

„#“ Taste drücken und die Internrufnummer wählen oder Interntaste drücken und Rufnummer wählen

Externteilnehmer anrufen:

Hörer abheben.

Externrufnummer direkt wählen, die TK-Anlage belegt automatisch eine Wählleitung

„Externbelegung direkt“ deaktiviert

Internteilnehmer anrufen:

Hörer abheben.

Internrufnummer direkt wählen

Externteilnehmer anrufen:

Hörer abheben.

Externbelegung mit „0“ und dann die Externrufnummer wählen

Systemtelefon ST 31

Bei Ihnen wird angeklopft

1. Möglichkeit:

Sie führen ein Gespräch und hören den Anklopfton

Gespräch beenden

Automatischer Anruf vom Anklopfenden

Hörer abnehmen

Gespräch führen

2. Möglichkeit:

Taste „Makeln“ drücken. Das erste Gespräch wird gehalten. Sie sind mit dem zweiten Anrufer verbunden und können zwischen beiden Gesprächen makeln oder das Gespräch weitergeben.

Anklopfen abweisen

Taste „Abweisen“ drücken. Der Anrufer hört jetzt statt des Freitons den Besetzton, wenn Sie als einziger Teilnehmer gerufen wurden. Der Anrufer hört weiterhin den Freiton, wenn nach einer Rufverteilung mehrere Teilnehmer gerufen werden.

Gespräch fortsetzen

Rückruf einleiten

Sie haben einen Teilnehmer angerufen, der ist aber besetzt, es wird automatisch angeklopft.

OK drücken. Der Rückruf ist eingeleitet, Sie hören einen Quittungston.

Hörer auflegen.

Externruf heranholen

((△))

Sie wollen einen Externruf heranholen.

Hörer abheben. OK drücken. Sie sind nun mit dem Anrufer verbunden und können wie gewohnt telefonieren.

Gespräch vom Anrufbeantworter übernehmen

Ein Gespräch vom Anrufbeantworter zu übernehmen, ist nur möglich, wenn dieser Analogport über TK-Suite mit der Betriebsart „Anrufbeantworter“ konfiguriert wurde.

Ein Externanruf hat den An-rufbeantworter aktiviert.

Hörer abheben, Taste „Heranholen“ drücken. Dies funktioniert nur, wenn die Taste „Heranholen“ gezielt auf die Internnummer des Anrufbeantworters konfiguriert ist.

Systemtelefon ST 31

Anrufliste anzeigen

Der Hörer ist aufgelegt. An der blinkenden Mailtaste sehen Sie, daß eine Meldung vorliegt. In der Anrufliste steht mindestens ein Eintrag. Die LED blinkt, bis Sie die Anrufliste auslesen, dann leuchtet die LED dauerhaft, bis Sie die Einträge anrufen oder löschen. Um den ersten Eintrag zu sehen: Mailtaste drücken. Im Display sehen Sie eine Externrufnummer und Datum/Uhrzeit des letzten Anrufs oder den Eintrag im Telefonbuch (Name) und Datum/Uhrzeit des letzten Anrufs oder den Hinweis, einen Internteilnehmer anzurufen und Datum/Uhrzeit des letzten Anrufs.

Jetzt haben Sie mehrere Möglichkeiten:

Mit Pfeiltasten weiterblättern, um weitere Einträge zu sehen.

Hörer abheben, die angezeigte Rufnummer wird automatisch gewählt.

Meldet sich der Teilnehmer, wird der Eintrag aus der Anrufliste gelöscht.

Meldet er sich nicht, bleibt der Eintrag erhalten.

Angezeigten Eintrag löschen indem Sie die Clear Taste drücken.

Anzeige der Anrufliste abbrechen, indem Sie die Stop Taste drücken.

Anrufschutz programmieren und schalten

„1“: Anrufschutz für Interanrufe
„2“: Anrufschutz für Externanrufe
„3“: Anrufschutz für Extern- und Internanrufe

Mit „set“ und Taste

„Anrufschutz“ leiten

Sie die Funktion ein.

Programmierung abschließen.

Mit der Taste „Anrufschutz“ können Sie den so eingestellten Anrufschutz später einfach aus- bzw. einschalten.

Umschalten zwischen den Telefonbuch Registern

Taste Telefonbuch 1 Sekunde gedrückt halten und dann loslassen

Mit den Pfeiltasten gewünschtes Wahlmenü auswählen (Vanity, Numerisch, Alphabetisch) und mit [OK] bestätigen.

Telefonbuch (numerisch)

Taste Telefonbuch drücken

Kurzwahlnummer eingeben oder mit den Pfeiltasten die gespeicherten Ein- träge durchblättern, bis Sie den gewünschten Namen gefunden haben.

Hörer abheben oder Taste „Lautsprecher“ drücken, eine Wählleitung wird automatisch belegt und die angezeigte Rufnummer wird automatisch gewählt.

Systemtelefon ST 31

Taste Telefonbuch drücken

Geben Sie den gewünschten Anfangsbuchstaben ein, z.B. A = 2 Der erste Eintrag mit dem gewählten Anfangsbuchstaben wird angezeigt.

Nächsten Buchstaben wählen, z. B. M = 6. Der erste Eintrag mit „Am“ wird angezeigt.

bzw.

Hörer abheben oder Taste „Lautsprecher“ drücken, eine Wählleitung wird automatisch belegt und die angezeigte Rufnummer wird automatisch gewählt.

Blättern mit Pfeiltasten

Telefonbuch (alphabetisch)

Taste Telefonbuch drücken

Geben Sie den gewünschten Anfangsbuchstaben ein, z.B. A = 2 Der erste Eintrag mit dem gewählten Anfangsbuchstaben wird angezeigt.

Nächsten Buchstaben wählen, z. B. N = 66. Der erste Eintrag mit „An“ wird angezeigt.

Hörer abheben oder Taste „Lautsprecher“ drücken, eine Wählleitung wird automatisch belegt und die angezeigte Rufnummer wird automatisch gewählt.

Blättern mit Pfeiltasten

Erweiterte Wahlwiederholung

Der Hörer ist aufgelegt. Taste „Wahlwiederholung“ drücken. Die zuletzt gewählte Rufnummer wird angezeigt.

Mit den Pfeiltasten eine der letzten 10 gewählten Externrufnummern auswählen.

Hörer abnehmen, die angezeigte Externrufnummer wird gewählt

Automatische Wahlwiederholung

Bei aufgelegtem Hörer betätigen Sie die Taste „Wahlwiederholung“. Die zuletzt gewählte Rufnummer wird angezeigt.

Mit der OK Taste beginnt die automatische Wahlwiederholung. Im Display sehen Sie, wie häufig die Anlage noch versucht den Teilnehmer zu erreichen. Bei der erfolgreichen Verbindung wird der Lautsprecher eingeschaltet.

bzw.

Meldet sich der Teilnehmer: Hörer abnehmen oder Laut-sprechertaste drücken, sonst wird nach 20 Sekunden die externe Verbindung getrennt.

Systemtelefon ST 31

Aufstellungsort

Stellen Sie das ST 31 an einem geeigneten Ort auf. Bitte beachten Sie beim Aufstellen folgende Punkte:

• Nicht an Orten, an denen das Telefon durch Wasser oder Chemikalien bespritzt werden kann.
• Kunststofffüße des Telefons:
  Ihr Gerät wurde für normale Gebrauchsbedingungen gefertigt. Durch Chemikalien, die in der Produktion oder bei der Pflege der Möbel verwendet werden, kann es zu Veränderungen der Telefon-Kunststofffüße kommen. Die so durch Fremdeinflüsse veränderten Gerätefüße können unter Umständen unliebsame Spuren hinterlassen. Aus verständlichen Gründen kann für derartige Schäden nicht gehaftet werden. Verwenden Sie daher, besonders bei neuen oder mit Lackpflegemittel aufgefrischten Möbeln, für Ihr Telefon eine rutschfeste Unterlage.

Reinigung

Sie können Ihr Telefon problemlos reinigen. Beachten Sie folgende Punkte:

• Wischen Sie das Telefon mit einem leicht feuchten Tuch ab oder verwenden Sie ein Antistatiktuch.
• Verwenden Sie niemals ein trockenes Tuch (Aufladung könnte zu Defekten der Elektronik führen).
• Achten Sie in jedem Fall darauf, daß keine Feuchtigkeit eindringen kann
  (Schalter und Kontakte könnten beschädigt werden).

Einlegen der Beschriftung für die Funktionstasten

Ihrem ST 31 ist ein Beschriftungsstreifen beigelegt, der auf der Vorderseite die Standardbelegung des ST 31 aufgedruckt hat (siehe Seite 7), auf der Rückseite können Sie Ihre eigene Belegung von Hand eintragen.

Gehen Sie mit dem Fingernagel oben zwischen Fenster und Telefongehäuse. Ziehen Sie das Fenster so nach unten, daß es sich wölbt.

Nun können Sie es herausnehmen.

Legen Sie den Beschriftungsstreifen ein. Mit dem Konfigurationsprogramm TK-Suite Set können Sie sich am PC entsprechende Schilder ausdrucken.

Zum Einlegen stecken Sie das Fenster unten wieder in die Vertiefung. Durch Druck nach unten wölbt sich das Fenster und Sie können es wieder einsetzen.

Die DHSG (Drahtlose - Hör - Sprech - Garnitur) Schnittstelle ist ein neu geschaffener Industrie-standard, dem sich verschiedene Headset- und Endgerätehersteller angeschlossen haben. Diese bidirektionelle Schnittstelle garantiert eine herstellerübergreifende Funktion von Telefon und Headset und hat den größten Funktionsumfang. Das Telefon kann über die DHSG Schnittstelle dem Headset Onhook, Offhook und Ring signalisieren, umgekehrt kann das Headset dem Telefon On-hook und Offhook signalisieren. Voraussetzung für die Funktion ist, daß beide Geräte, Telefon und Headset, dieses Protokoll beherrschen!

Die DHSG Schnittstelle benötigt ein 8-adriges Kabel. In den inneren 4 Leitungen des 8-adrigen Kabels werden die Audiodaten Hören und Sprechen übertragen, in den äußeren 4 Leitungen werden die Steuerinformationen übertragen.

Sie können das DHSG Headset parallel zu einem A-Modul 40 betreiben.

Headset anschließen

Das ST 31 verfügt über einen separaten Anschluß (Westernbuchse) für ein Headset. Anstelle des schnurlosen DHSG Headsets AGFEO 9120 können Sie auch die folgenden, schnurgebundenen Headset-Modelle verwenden:

Hersteller Modell Bestellnummer des Herstellers

AGFEO Headset 2100 6548839

Headset 2200 6548847

Plantronics Supra Monaural Polaris Modell P51 * 32190-04

Tristar Modell P81 * 33695-01

* mit Anschlußkabel U10P 38058-01

GN Nordkom Profile monaural ** 1861-15-03

Optima NC monaural ** 1913-29-01

** mit Anschlußkabel 8800-00-01

Die Westernbuchse für den Headset-Anschluß befindet sich auf der Unterseite des ST 31 (siehe Seite 4). Die Buchse ist mit dem Kopfhörer-Symbol gekennzeichnet.

• Stecken Sie den Stecker des Headsets in die Headset-Buchse, bis er hörbar einrastet.
• Verlegen Sie das Kabel des Headsets zur Zugentlastung im Kabelkanal an der Unterseite des ST 31
• Zum Lösen des Headset-Kabels drücken Sie (ggf. mit einem kleinen Schraubendreher) den Rasthaken des Westernsteckers in Richtung Steckerkörper und ziehen gleichzeitig den Stecker am Kabel heraus.

Bitte beachten Sie beim Anschluß eines schnurgebundenen Headsets, dass Sie gegebenenfalls ein Adapterstück (RJ45 auf RJ11) verwenden müssen!

Systemtelefon ST 31

DHSG Headset betreiben

Richten Sie mit Hilfe des Konfigurators TK-Suite oder über das Menü mit Hilfe von 31 eine Headset-Taste am ST 31 oder einem zugeordneten STE 40 ein.

• Sie können jetzt sofort mit Hilfe der Headset-Taste für das Headset abnehmen oder auflegen. Wenn Ihr Apparat klingelt, hören Sie im Hörer des Headsets das Klingeln. Sie können wahlweise am ST 31 mit der Headset-Taste oder am Kopfhörer selbst das Gespräch annehmen.
• Um das Gespräch zu beenden, können Sie wahlweise am ST 31 mit der Headset-Taste oder am Headset auflegen.
• Sie können das Klingeln im ST 31 mit einer "Tonruf" Taste abschalten und hören trotzdem den Ruf im Hörer des Headsets. Ideal für Call-Center oder Mehrplatz Büros.
• Legt der ferne Teilnehmer auf, beendet auch die TK-Anlage das Gespräch und legt für das Headset auf. Sie brauchen weder am Headset noch am ST 31 auflegen.

Firmwareupdate des ST 31

Ihr Systemtelefon ST 31 läßt sich ohne Eingriff in die Hardware auf den neuesten Firmwarestand bringen. Gehen Sie dazu wie folgt vor:

Der Hörer ist aufgelegt. Das Systemtelefon ST 31 ist im Ruhezustand.

Tastenkombination ☐, ☐, ☐ gleichzeitig drücken. Das ST 31 ist nun im Servicemodus.

SoftwareUpdate auswählen, indem Sie die Taste 1 drücken.

Rufnummer des UpdateServers eingeben: 052144709950 Ggf. zuerst eine „0“ zur Amtsholung eingeben, wenn keine spontane Amtsholung eingestellt ist: 0052144709950

Eingabe mit [OK] bestätigen. Der UpdateServer wird angewählt und der Updatevorgang beginnt.

Das Update ist nach ca. 90 Sekunden geladen. Ihr ST 31 meldet sich an der TK-Anlage neu an. Beim Starten wird der aktuelle Softwarestand im Display angezeigt. Damit ist der Updatevorgang abgeschlossen.

Bedienungsänderungen im Emulationsmodus

An allen nicht in den Gebrauchsbestimmungen auf Seite 2 genannten AGFEO Telekommunikationsanlagen, wird das ST 31 im Emulationsmodus als ST 30 erkannt. Das bedeutet, daß die Bedienung Ihres ST 31 in den folgenden Punkten geändert wird:

• Die „+“ und „-“ Tasten Ihres ST 31 sind im Emulationsmodus außer Funktion.
• Es stehen Ihnen neun Funktionstasten zur Verfügung, die Sie auf zwei Ebenen belegen können. Die untere rechte Funktionstaste wird als „Shift“ Taste genutzt.
• Der Betrieb von DHSG Headset und A-Modul 40 ist nicht parallel möglich, es läßt sich entweder ein A-Modul 40 oder ein DHSG Headset betreiben.

Die Funktionsweise eines ST 30 entnehmen Sie bitte der Bedienungsanleitung Ihrer TK-Anlage.

Die auf dem Produkt angebrachte durchkreuzte Mülltonne bedeutet, dass das Produkt zur Gruppe der Elektro- und Elektronikgeräte gehört. In diesem Zusammenhang weist die europäische Regelung Sie an, Ihre gebrauchten Geräte

- den Verkaufsstellen im Falle des Kaufs eines gleichwertigen Geräts

- den örtlich Ihnen zur Verfügung gestellten Sammelstellen (Wertstoffhof, Sortierte Sammlung usw.)

zuzuführen.

So beteiligen Sie sich an der Wiederverwendung und der Valorisierung von Elektrik- und Elektronik-Altgeräten, die andernfalls negative Auswirkungen auf die Umwelt und die menschliche Gesundheit haben könnten.

Identnr. 1101516

Änderung und Irrtum vorbehalten.

Printed in Germany

0112

AGFEO GmbH & Co. KG

Gaswerkstr. 8

D-33647 Bielefeld

Internet: http://www.agfeo.de
