BEDIENUNGSANLEITUNG 4109 IDEAL

1.1 Sicherheitschinweise....44

1.2 Einsatzzweck 44

1. Aufstetelhng....5 5

2.1 Wonmontage....55

2.2 Stromversorgung....66

2.3 Drehmichtung konthollienem 6 Bei entgegengesetzer Förderrichtung: 6

1. Bedienung 7

3.1 Bedienelemente IDEAL 4107 ...... 7

3.2 Bedienelemente IDEAL 4109 ...... 7

3.3 Maschine starten .... 7 Maschine stopt wegen Überlastung .... 8 Maschine stopt und gelbe Lampe (3) leuchtet (IDEAL 4109).... 8 Maschine stop .... 8

3.4 Maschine ausschalten....8 Für kurze Pausen....8 Für lange Pausen....8

3.5 Schneidwerk ölen 9

3.6 Sack wechseln (IDEAL 4107)......9

3.7 Presse Bedienung (IDEAL 4109).... 10 Ballen auspressen .... 10 Presse schließen .... 13

3.8 Ballen vorzeitig auspressen (IDEAL 4109) 14

3.9 Zentralschmierung Presse (IDEAL 4109) .. 14 Wenn Signalton ertönt ..... 14 Ölsorte ..... 14

1. Störungsbeseitigung 15

2. Zubehör 16

3. Technische Daten.... 16

4. EG-Konformitätserklärung.... 17

Diese Anleitung soll Ihnen helfen, den sicheren Umgang mit der Maschine möglichst schnell zu erlernen. Lesen Sie bitte vor Inbetriebnahme diese Anleitung und beachten Sie die Sicherheitshinweise. Abschnitte ohne Typenbezeichnung gelten für beide Modelle. Betriebsanleitung nach Gebrauch in die Tasche (1) stecken.

1.1 Sicherheitshinweise

Warnung!

Verweis auf Personengefährdung.

Achtung!

Verweis auf eine Gefahr für die Maschine.

Die Betriebsanleitung muß dem Bediener immer zur Verfügung stehen.

Alle gefahrbringenden Maschinenteile sind durch Verkleidungen oder Türen abgedeckt. Die Verkleidungen sind verschraubt, die Tür ist durch einen Schalter abgesichert.

Diese Maschine ist nur für „Einmannbedienung“ ausgelegt.

1.2 Einsatzzweck

Die Maschine ist zum Zerkleinern von Papier, lose oder geknüllt, sowie Kartons auch mit Klammern vorgesehen. Wir empfehlen aus Gründen der Materialtrennung auf das gleichzeitige Vernichten von Kunststofffolien zu verzichten.

Warnung!

keine Bedienung durch Kinder.

Warnung!

Keine schlingenbildende, flüssige, explosionsfähige, chemisch reagierbare oder splitternde Materialien zerkleinern.

Achtung!

Das Zuführen von größeren Stahlteilen, Schrauben, Nägeln oder gehärteten Teilen zerstört das Schneidwerk.

4 5 4x 4x

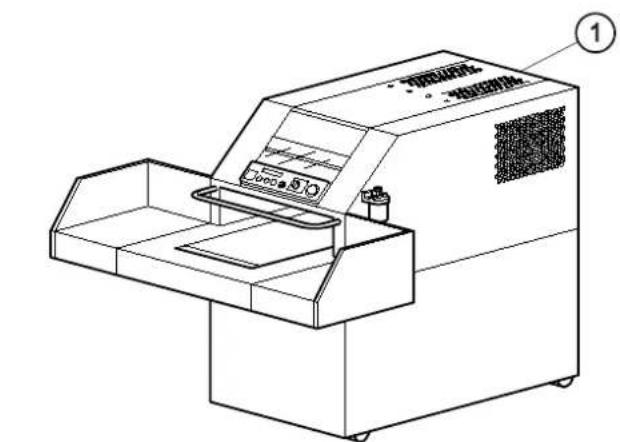

2. Aufstellung

Die Maschine ist auf Rollen fahrbar. Nur auf festem, trockenem und ebenem Untergrund aufstellen. Bei IDEAL 4109 muß das Öl im Bereich des Schau-glases (2) sein.

⚠️ Warnung!

-Die Maschine nicht im Freien aufstellen.
- Nicht im der Nähe vom brennbanem Flüssigkeiten oder Gasen benutzen.
- Nicht im feuchter oder masser Umgebung benutzen.
- Netzkabel vor Hitze, Öl, und scharfen Kantem schützen.
- Flächenbelastung des Bodens beachten, Gewicht mit Presse ca. 900 kg

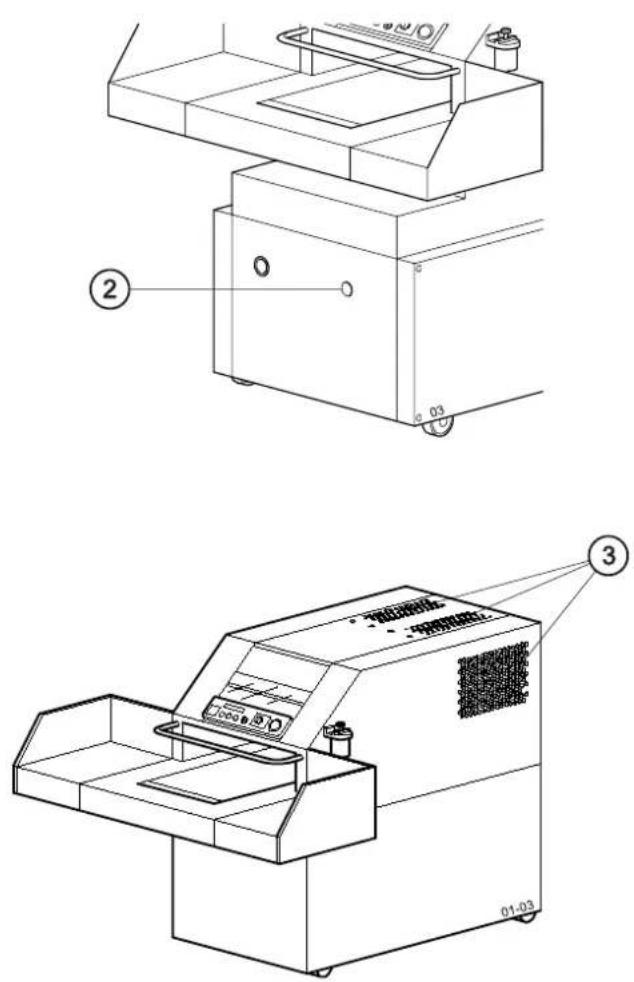

Achtung!

- Kühlschlitze (3) freihalten.

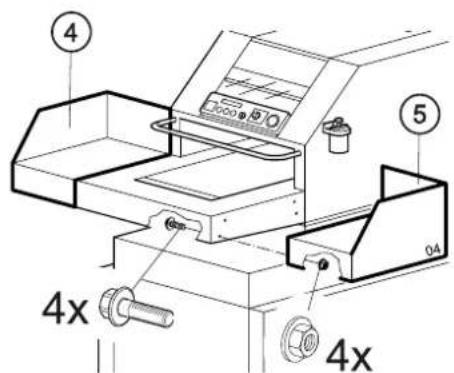

2.1 Vormontage

- Seitentische (4) und (5) an der Maschine befestigen.

Das Typenschild befindet sich auf der Maschinenrückseite bzw. neben der Stromzuführung.

- Die Angaben des Typenschildes

• Spannung "V",
• Frequenz "Hz",
• Stromaufnahme "A"

müssen den Werten der Stromversorgungssanlage entsprechen.

• Schutzleiteranschluss muss gewährleistet sein.
• Gerät mit Netz verbinden.

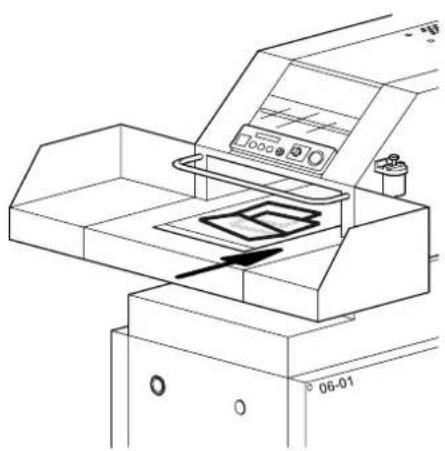

2.3 Drehrichtung kontrollieren

Maschine kurz laufen lassen. Siehe Abschnitt „3. Bedienung“.

- Das Förderband muss das Material zum Schneidwerk transportieren.

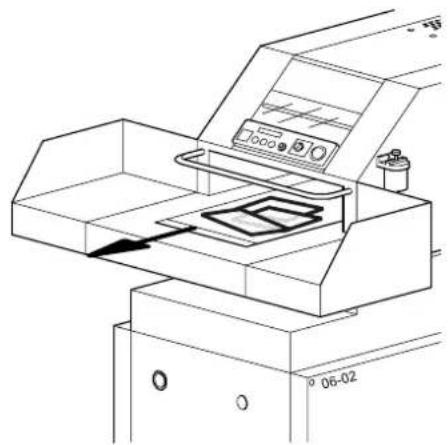

Achtung!

Bei entgegengesetzter Förderrichtung Maschine sofort mit dem Hauptschalter ausschalten.

Bei entgegengesetzer Förderrichtung:

Die Maschine ist nach dem IEC genormten Drehfeld verdrahtet. Wir empfehlen eine Drehrichtungsänderung hausseitig von einem Elektrofachmann durchführen zu lassen. Die Drehrichtungsänderung kann auch im Netzstecker durch Vertauschen der Anschlüsse "L1" und "L2" erfolgen.

! Warnung!

Ein fehlerhaftes Vertauschen der Anschlüsse kann das Leben des Bedieners gefährden. Diese Arbeit darf nur ein Elektrofachmann durchführen.

An der Maschine darf erst gearbeitet werden, wenn die Betriebsanleitung und die Sicherheitshinweise verstanden wurden.

! Warnung!

Nicht zu nahe an das laufende Schneidwerk greifen! Die Schneidmesser können schwere Verletzungen verursachen!

Warning!

Betrieb darf nur bei geschlossener Tür/Presse möglich sein.

3.2 Bedienelemente IDEAL 4107

(1) Sfætart
(2) S8pp
(3) RBölvärstsundLampeSäckvobl
(4) Schlüsselskalafter
(5) StadbyAAneige
(6) Halapristicalter
(7) NbleAasis

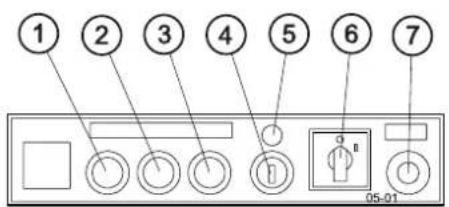

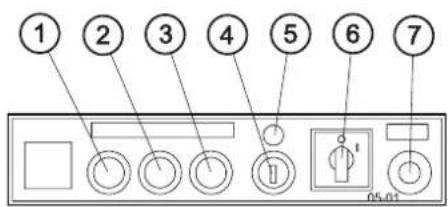

3.2 Bedienelemente IDEAL 4109

(1) Start
(2) Stop und Lampe Presse voll
(3) Rückwärts und Lampe Rückstau
(4) Schlüsselschalter
(5) Standby-Anzeige
(6) Hauptschalter
(7) Not-Aus

3.3 Maschine starten

⚠ Warning!

Keine schlingenbildenden und splitternden Materialien vernichten. Bei Gefahr Not-Aus-Taste (7) drücken.

• Hauptschalter (6) auf Stellung "I".
• Not-Aus (7) muss entriegelt sein. (nach rechts drehen).
• Schlüsselschalter (4) einschalten (nach rechts drehen → Standby-Anzeige (5) leuchtet.
• Schwarze Taste (1) kurz drücken → Förderband läuft.
• Papier auf dem Förderband verteilen.

Maschine stopt wegen Überlastung

• Papier, dass sich außerhalb des Maschinen- schachtes befindet, vom Förderband nehmen.
• Gelbe Taste (3) drücken → Förderband läuft rückwärts.
• Weniger Papier auf das Förderband legen,
• neu starten.

Maschine stopt und gelbe Lampe (3) leuchtet (IDEAL 4109)

• Warten bis gelbe Lampe (3) erlischt.
• Maschine neu starten, schwarze Taste drücken.
• Wenn die Presse in Betrieb ist, weniger Papier auf das Förderband legen.

Achtung!

Ständiges Überlasten der Maschine vermeiden.

Maschine stop

• Weiße Taste (2) oder Not-Aus Taste (7) drücken.
  Nicht in die laufende Maschine fassen.

3.4 Maschine ausschalten

Für kurze Pausen

- Weiße Taste (2) drücken → Förderband bleibt stehen, die Presse arbeitet in gewissen Zeitabständen.

Für lange Pausen

• Hauptschalter (6) auf Stellung "0". → Gesamte Maschine ist abgeschaltet.
• Schlüssel (4) drehen und abziehen, → Maschine ist gegen unbefugtes Benutzen gesichert.

3x 09 ⑧

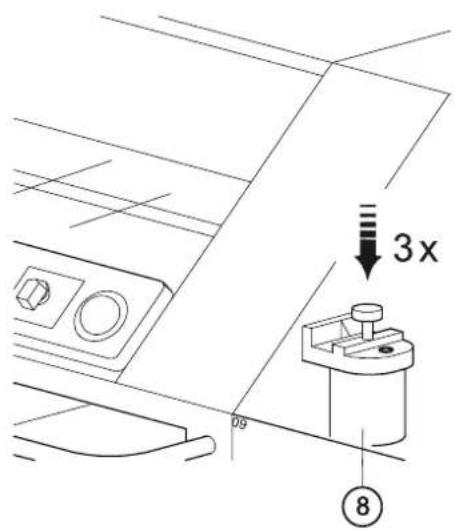

3.5 Schneidwerk ölen

Bei nachlassender Leistung oder nach jedem gefülltem Sack Schneidwerk ölen.

• Knopf der Ölpumpe 3 x betätigem.
• Maschime mehrmals im Wechsel vorwärts und rückwärts laufen lassen.
• Wenn der Behälter (8) leer ist mit Öl befüllen. Ölsorte: Schneidwerk-Spezialöl.

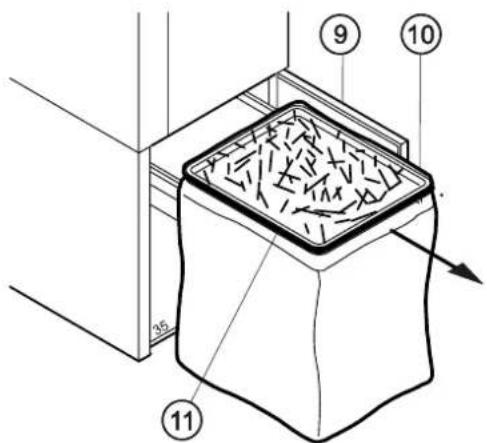

3.6 Sack wechseln (IDEAL 4107)

Wenn die Lampe „Sack voll“ leuchtet, muss der Sack gewechselt werden.

• Tür (9) öffnen.
• Sack umtem am Boden etwas herausziehem.
• Papier machdrückem.
• Sack mit Sackrahmen (10) bis zum Anschlag herausziehen.
• Rundriemen (11) vom Sackrahmen entfernen.

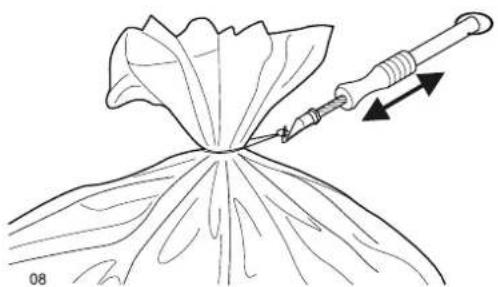

• Sack verschnüren (Verschlußapparat und Bindedraht siehe Zubehör).
• Neuen Sack in den Sackrahmen (10) von innen einsetzen und oberen Rand des Sackes nach außen umschlagen.
• Sack mit dem Rundriemen festspannen. Der Rundriemen muss in die Nut des Sackrahmens.
• Sackrahmen in die Maschine einschieben. Mit dem Fuß den Sack nachschieben.
• Tür (9) schließen.

Wenn die weiße Lampe leuchtet, muß die Presse entleert werden.

⚠ Warning!

Beim Auspressen des Ballens nicht hinter die Pressenklappe stehen → Quetschgefahr.

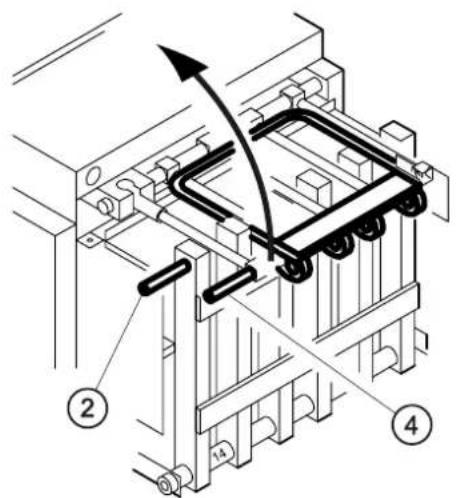

Ballen auspressen

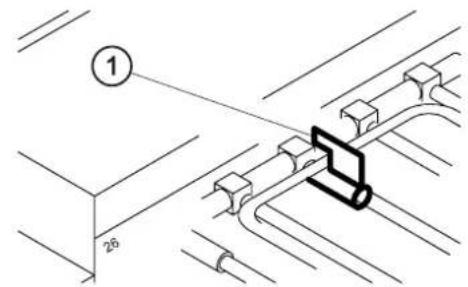

- Schiebesicherung (1) entriegeln (Zurückziehen und nach rechts drehen).

⚠ Warning!

Nicht hinter die Pressenklappe stehen → Quetschgefahr.

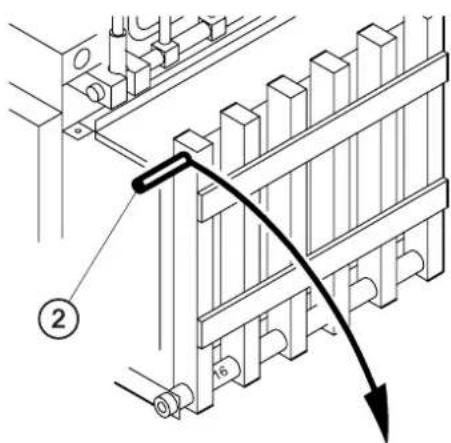

• Pressenklappe am Griff (2) mit der linken Hand halten,
• Verriegelungshebel (3) mit rechter Hand fast in die Waagerechte schwenken ...

... bis Nocken einrastet (Druck in der Pressenkammer wird abgebaut).

- Pressenklappe (2) mit der linken Hand halten und Verriegelungshebel (3) mit der rechten Hand in Ausgangsstellung schwenken.

- Pressenklappe (2) mit der linkem Handl haltern und Verriegelungsmechanismus (4) mit der rechten Hand in die Senkrechte schwenken ...

⑤ 15

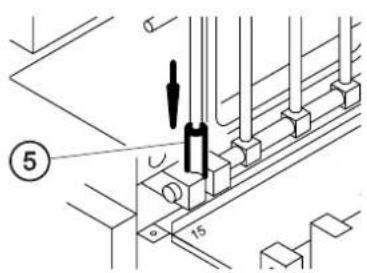

... bis Verriegelungshülse (5) einrastet.

- Pressenklappe (2) nach unten schwenken.

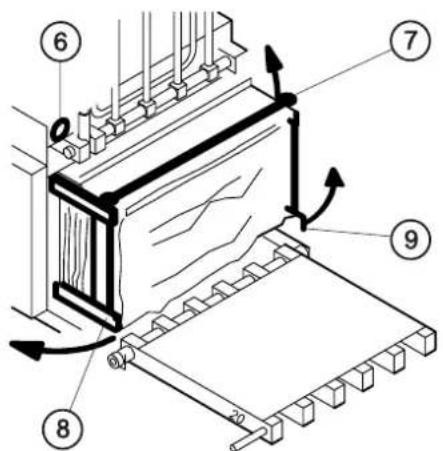

- Grüne Taste (6) drücken, bis der Pumpenmotor abschaltet. → Ballen wird ausgepresst.

- Spannstange (7) aushängen und Spannklappen (8) und (9) wegschwenken.

• Beim Herausziehen des Ballens restliches Papier in den Sack stopfen.
• Ausgepressten Ballen aufstellen.

⚠ Warning!

Nicht in den Pressenschacht fassen → Schneidgefahr.

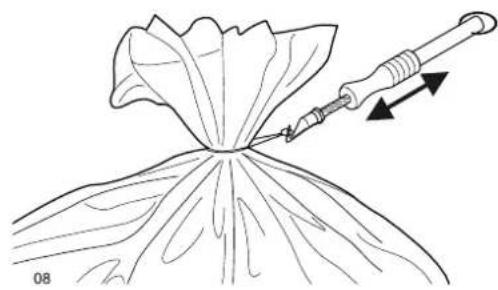

- Ballen verschnüren (Verschlußapparat und Binde-draht siehe Zubehör).

- Kugelknopf (10) ca. 2 sec. drücken → Presskolben fährt etwas zurück.

⚠ Warning!

Nicht unter das Abdeckblech (11) fassen → Schneidgefahr.

• Auf die Pressenklappe (12) stehen,

• neuen Plastiksack (13) abwechselnd links und rechts über den Pressenschacht schieben.

• Spannklappen (8) und (9) heran schwenken, und Spannstange (7) einhängen.

• Kugelknopf (10) ca. 2 sec. drücken → Presskolben fährt etwas zurück.
• Pressenklappe (4) hochschwenken.

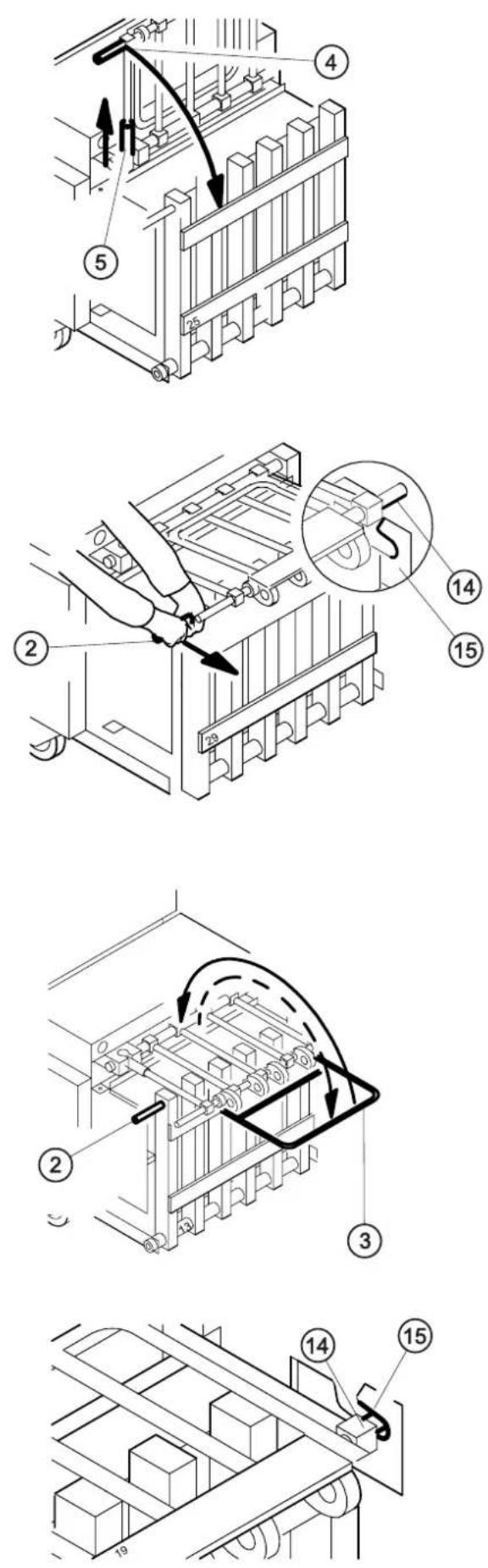

Presse schließen

- Verriegelungshülse (5) nach oben ziehen und Verriegelungsmechanismus (4) nach unten schwenken.

- Pressenklappe (2) mit beiden Händem etwas öffnen, bis der Zapfen (14) über der Fangnase (15) steht.

- Pressenklappe (2) mit der linkem Hand halten, Verriegelungshebel (3) mit der rechten Hand in die Waagerechte und nach Einrastung wieder in Ausgangsstellung schwenken.

- Prüfern, ob Zapfern (14) im Fangmase (15) eingerastet ist.

- Achtung! Schiebesicherung (11) verniegeln. (Zurückziehen und nach oben drehen).

① 26

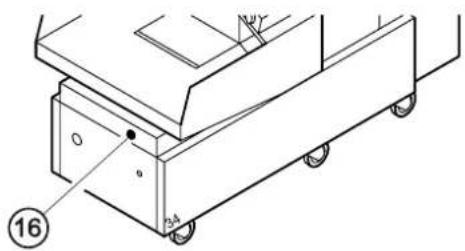

3.8 Ballen vorzeitig auspressen (IDEAL 4109)

• Knopf (16) mit Kugelschreiber oder einem anderen spitzen Gegenstand drücken.
• Weiter verfahren wie unter 3.7 Presse Bedienung beschrieben.

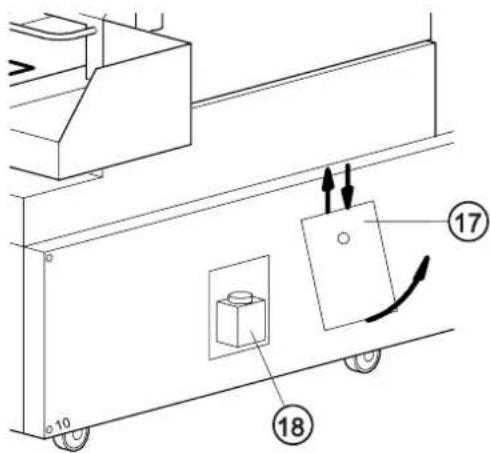

3.9 Zentralschmierung Presse (IDEAL 4109)

- Die Presse ist mit einer Zentralschmierung für die Pressenführung ausgerüstet.

Wenn Signalton ertönt

• Deckel (17) entfernen.
• Öl im Vorratsbehälter (18) nachfüllen. Wir empfehlen zum Öl nachfüllen einen handelsüblichen Benzinkanister mit Rüssel zu kaufen.
• Deckel (17) anbringen.

Ölsorte

- Motoröl z.B. 15W40 alle Fabrikate.

① ② ③ ④ ⑤ ⑥ ⑦ 05-01

4. Störungsbeseitigung

Warnung!

Vor Servicearbeiten und Abnahme von Verkleidungen Netzstecker ziehen.

Störung:

Standby (5) leuchtet nicht / keine Maschinenfunktion.

Ursache:

• Tür / Pressenklappe offen
• Hauptschalter auf „OFF“
• Not-Aus gedrückt
• Schlüsselschalter senkrecht
• Netzstecker nicht eingesteckt
• Sicherung gebäudeseitig
• Maschine überlastet - Der Motorschutz schaltet nach ca. 2 min wieder ein.
• Zentralschmierung IDEAL 4109.

Störung:

Motor brummt und Maschine hat keine Leistung.

Ursache:

Eine Phase fehlt.

Abhilfe:

Durch einen Elektrofachmann sicherstellen lassen, dass auf allen drei Phasen Spannung ist.

Störung:

Maschine schaltet während des normalen Vernichtungsvorganges plötzlich ab.

a) Ursache:

Lampe „Sack voll / Presse voll“ leuchtet

→ Sack / Presse voll.

Abhilfe:

Sack wechseln / Presse leeren.

b) Ursache:

Maschine wurde zu oft überlastet

Abhilfe:

Haussicherung prüfen.

Motorschutz schaltet nach ca. 2 min die Maschine frei.

Plastiksäcke 350l (50 Stück) 9000412 9000412

Schneidwerk-Spezialöl 10 x 0,2 l 9000610

Zum Verschließen der Plastiksäcke:

Verschlußapparat für Plastiksäcke 9000591

Bindedraht (1000 Stück) 9000592

Achtung!

Nur vom Hersteller empfohlenes Zubehör benutzen.

6. Technische Daten

Die spezifischen technischen Daten entnehmen Sie bitte den Angaben auf dem Typenschild der Maschine.

IDEAL 4107

Geräuschpegel 76 dB(A).

Absicherung bei 400V mit 16 A.

IDEAL 4109

Geräuschpegel 75 dB(A).

Absicherung bei 400V mit 32 A.

Sollten Sie weitere Fragen haben, so wenden Sie sich bitte an ihren Fachhändler oder über das Internet [e-mail] direkt an uns.

EG-KONFORMITÄTSERKLÄRUNG EC-declaration of conformity Déclaration de conformité CE Declaración CE de conformidad Dichiarazione CE di conformità EG-verklaring van overeenstemming Declaraçao CE de conformidade EF-overensstemmelseserklæring

• Hiermit erklären wir, daß die Bauart von
• Herewith we declare that
• Par la présente, nous déclarons que
• Por la presente, declaramos que la
• Si dichiara che il modello della
• Hiermede verklaren wij, dat de in de handel gebrachte machine
• Com a presente, declaramos que o modelo da
• Hermed erklæres, at produkttypen

4107; 4107 CC; 6040 S; 6040 C 4109; 4109 CC; 6140 SP; 6140 CP

• folgenden einschlägigen Bestimmungen entspricht:
• complies with the following provisions applying to it:
• sont conformes aux dispositions pertinentes suivantes:
• satisface las disposiciones pertinentes siguientes:
• è conforme alle seguenti disposizioni pertinenti:
• voldoet aan de eisen van de in het vervolg genoemde bepalingen:
• está em conformidade com as disposições pertinentes, a saber:
• er i overensstemmelse med følgende bestemmelser:

EWG-RL 89/392; EWG-RL 73/23; EWG-RL 89/336

• Angewendete harmonisierte Normen insbesondere
• Applied harmonized standards in particular
• Normes harmonisée utilisées, notamment
• Normas armonizadas utilizadas particularmente
• Norme armonizzate applicate in particolare
• Gebruikte geharmoniseerde normen, in het bijzondere
• Normas harmonizadas utilizadas, em particular
• Harmoniserede standarder, der blev anvendt, i særdaleshed

EN60204; EN55014-1; EN55014-2 EN292; EN294; EN27779

Krug & Priester GmbH u. Co KG 25.1.2002

72336 Balingen, Germany Datum Wolfgang Priester

M. Piastor

- General Manager -

QUALITÄTSMANAGEMENTSYSTEM DQS-certifiziert nach DIN EN ISO 9001 Reg.-Nr. 1489
