Produkttyp	Dunstabzugshaube (Wandesse)
Modell	BDL 115 SKE-L
Marke	Berbel
Breite	115 cm
Tiefe	ca. 50 cm
Höhe (min./max.)	ca. 60–90 cm (mit Teleskoprohr)
Einbauart	Wandmontage
Betriebsart	Abluft / Umluft (mit optionalem Aktivkohlefilter)
Motorleistung	ca. 250 W (stufenlos regelbar)
Max. Luftleistung (Abluft)	ca. 850 m³/h
Geräuschpegel (min./max.)	ca. 35–65 dB(A)
Beleuchtung	LED-Beleuchtung (2× 3 W, dimmbar)
Bedienung	Touch-Bedienfeld mit digitaler Anzeige
Filter	Metallfettfilter (spülmaschinengeeignet)
Energieeffizienzklasse	A+ (gemäß EU-Verordnung)
Jährlicher Energieverbrauch	ca. 32 kWh
Gewicht (netto)	ca. 18 kg
Zubehör inklusive	Kunststoff-Abluftrohr 150 mm, Wandhalter, Schrauben
Besonderheiten	Berbel-Spaltführung für effiziente Absaugung
Reinigung	Metallfettfilter alle 2–4 Wochen reinigen; Gehäuse mit mildem Reiniger

Häufig gestellte Fragen - BDL 115 SKE-L BERBEL

Wie installiere ich die Dunstabzugshaube BDL 115 SKE-L?

Die Installation erfolgt gemäß der beiliegenden Montageanleitung. Achten Sie auf ausreichende Wandbefestigung und einen korrekten Abluftanschluss (Durchmesser 150 mm). Für die Umluftbetrieb benötigen Sie einen optionalen Aktivkohlefilter.

Wie wechsel ich den Aktivkohlefilter?

Der Aktivkohlefilter sitzt hinter dem Fettfilter. Entfernen Sie den Fettfilter, tauschen Sie den Aktivkohlefilter aus und setzen Sie den Fettfilter wieder ein. Filterwechsel alle 3–6 Monate oder bei nachlassender Leistung.

Wie reinige ich die Metallfettfilter?

Die Metallfettfilter sind spülmaschinengeeignet. Reinigen Sie sie alle 2–4 Wochen bei intensiver Nutzung. Alternativ können Sie sie per Hand mit warmem Spülmittel reinigen.

Warum leuchtet die Kontrollleuchte dauerhaft?

Die Kontrollleuchte signalisiert einen Filterwechsel. Setzen Sie den Filterwechsel zurück, indem Sie die Reset-Taste am Bedienfeld für 3 Sekunden drücken.

Kann ich die Haube auch im Umluftbetrieb nutzen?

Ja, die BDL 115 SKE-L ist für Abluft- und Umluftbetrieb geeignet. Für den Umluftbetrieb benötigen Sie einen Aktivkohlefilter, der separat erhältlich ist.

Wie stelle ich die Lüfterstufe ein?

Über das Touch-Bedienfeld können Sie die Lüfterstufe stufenlos einstellen. Tippen Sie auf das Ventilatorsymbol und wischen Sie nach oben oder unten.

Ist die LED-Beleuchtung dimmbar?

Ja, die eingebaute LED-Beleuchtung ist dimmbar. Halten Sie die Leuchttaste gedrückt, um die Helligkeit anzupassen.

Wie hoch ist der Geräuschpegel?

Der Geräuschpegel liegt zwischen ca. 35 dB(A) auf der niedrigsten und 65 dB(A) auf der höchsten Stufe.

Wie reinige ich die Außenflächen?

Verwenden Sie ein weiches, feuchtes Tuch mit mildem Reinigungsmittel. Keine scheuernden oder aggressiven Reiniger benutzen.

Was bedeuten die Fehlermeldungen auf dem Display?

Fehlermeldungen wie 'E01' weisen auf einen Sensorfehler hin. Schalten Sie das Gerät aus und wieder ein. Besteht das Problem weiter, wenden Sie sich an den Kundendienst.

BEDIENUNGSANLEITUNG BDL 115 SKE-L BERBEL

Gebrauchs- und Montageanleitung für die Modelle:

BDL 95 SK
BDL 115 SK

BDL 95 SKE
BDL 115 SKE
BDL 135 SKE
BDL 180 SKE

BDL 95 SKE-L
BDL 115 SKE-L

Dokumentinformationen

Gebrauchs- und Montageanleitung für:

• Deckenlifthaube BDL 95 SK
• Deckenlifthaube BDL 115 SK
• Deckenlifthaube BDL 95 SKE
• Deckenlifthaube BDL 115 SKE
• Deckenlifthaube BDL 135 SKE
• Deckenlifthaube BDL 180 SKE
• Deckenlifthaube BDL 95 SKE-L
• Deckenlifthaube BDL 115 SKE-L

Beschreibungen sind für alle Varianten identisch. Auf Unterschiede wird gesondert hingewiesen.

Abbildungen zeigen:

• Deckenlifthaube BDL 95 SKE
- Deckenkonsole mit Edelstahl-Verkleidung
• Umluftfilter BUF-BDL

• Originalanleitung.

• Teil des Produkts.

• Urheberrechtlichgeschützt.

- Vervielfältigung, Nachdruck und Weitergabe nur mit Genehmigung.

- Änderungenvorbehalten.

Sicherheitshinweise

⚠️GEFAHR!

Hinweise mit dem Wort GEFAHR warnen vor einer gefährlichen Situation, die zum Tod oder zu schweren Verletzungen führt.

⚠️WARNUNG!

Hinweise mit dem Wort WARNUNG warnen vor einer gefährlichen Situation, die zum Tod oder zu schweren Verletzungen führen kann.

⚠ VORSICHT!

Hinweise mit dem Wort VORSICHT warnen vor einer Situation, die zu leichten oder mittleren Verletzungen führen kann.

⚠️ ACHTUNG!

Hinweise mit dem Wort ACHTUNG warnen vor einer Situation, die zu Sach- oder Umweltschäden führen kann.

Symbolerklärung Text

Handlungsaufforderung

- Aufzählung

→ Verweis auf andere Stellen in diesem Dokument

Verweis auf andere Dokumente, die zu beachten sind

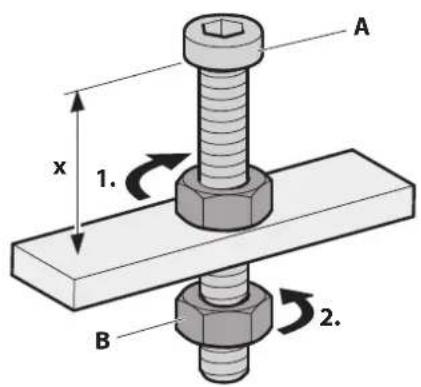

Symbolerklärung Abbildungen

A x 1. B 2.

Hervorhebung der Aktionsteile mit Flächen

1. Handlungsschritte mit Nummerierung

A Teilebezeichnungen mit Großbuchstaben
x Maße mit Kleinbuchstaben oder Einheiten in mm
Bewegungs- und Richtungspfeile

Inhaltsverzeichnis

1. Sicherheitsinformationen 4

1.1 Bestimmungsgemäße Verwendung ..... 4
1.2 Autorisierte Zielgruppen 4
1.3 Allgemeine Sicherheitshinweise 4

2. Produktinformationen 5

2.1 Funktionsprinzip 5
2.2 Betriebsarten. 5

2.2.1 Umluftbetrieb....5
2.2.2 Abluftbetrieb 5

2.3 Produktvarianten 5

2.3.1 Deckenlifthaube Skyline....5
2.3.2 Deckenlifthaube Skyline Edge....6
2.3.3 Deckenkonsolen 6

2.4 Produktübersicht 7

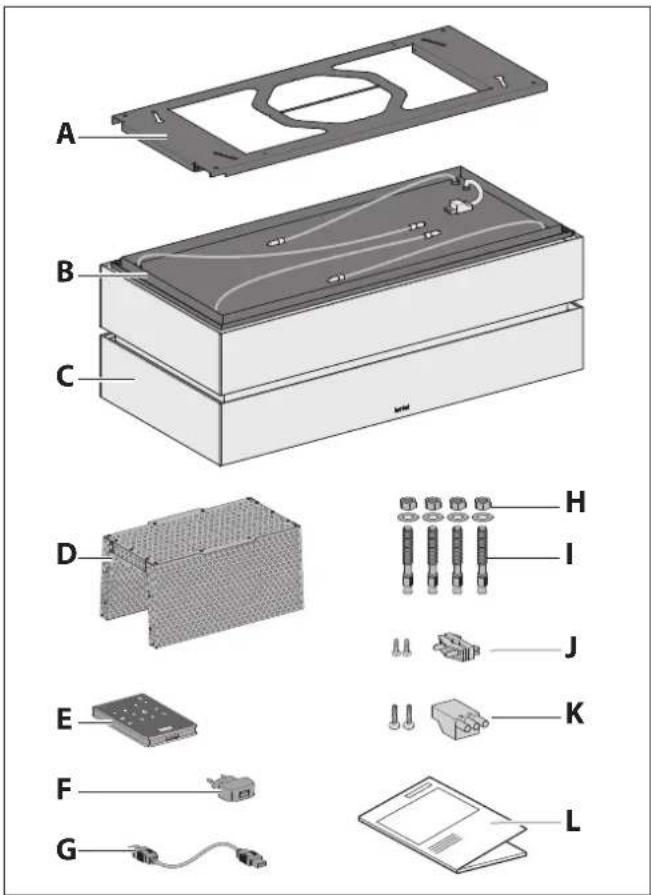

2.5 Lieferumfang. 8
2.6 Technische Daten. 8

2.6.1 Deckenlifthaube Skyline....8
2.6.2 Deckenlifthaube Skyline Edge....9

3. Montage 10

3.1 Sicherheitshinweise zur Montage. . . . . . . . . . . . . . 10
3.2 Anforderung an den Montageort. .....10
3.3 Anforderungen nach Betriebsarten. . . . . . . . . . . . 11

3.3.1 Anforderungen bei Umluftbetrieb.... 11
3.3.2 Anforderungen bei Abluftbetrieb ..... 11

3.4 Anforderungen an die Abluftleitung (nur bei Abluftbetrieb) 11
3.5 Montageschritte 11

3.5.1 Montage vorbereiten 11
3.5.2 Gerät auspacken 12

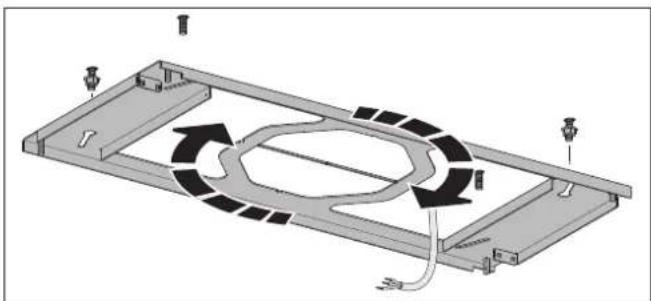

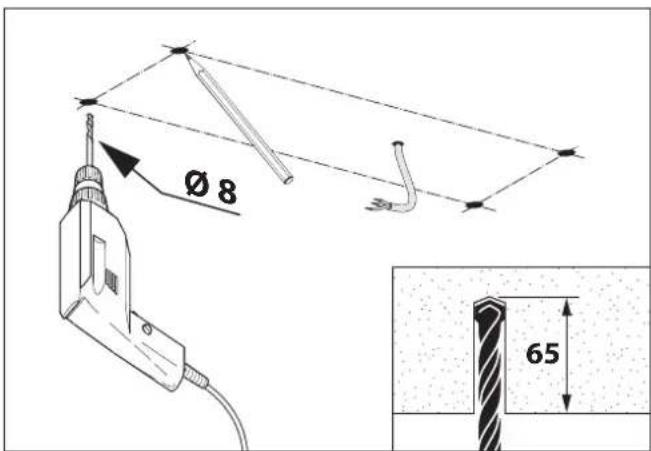

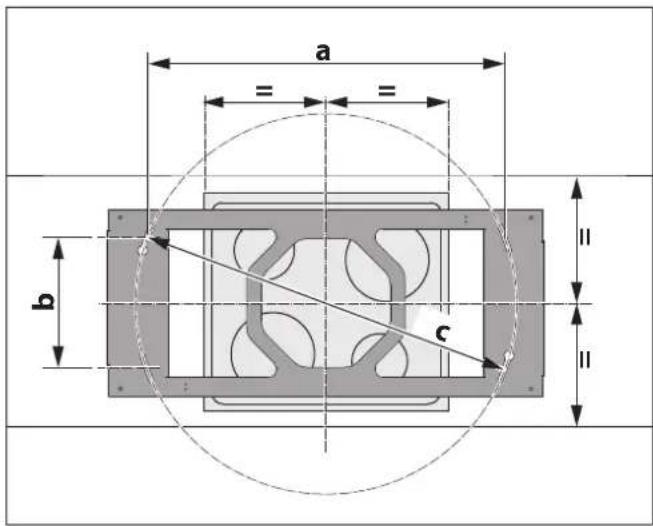

3.5.3Deckenanschlussplattemontieren ..... 12

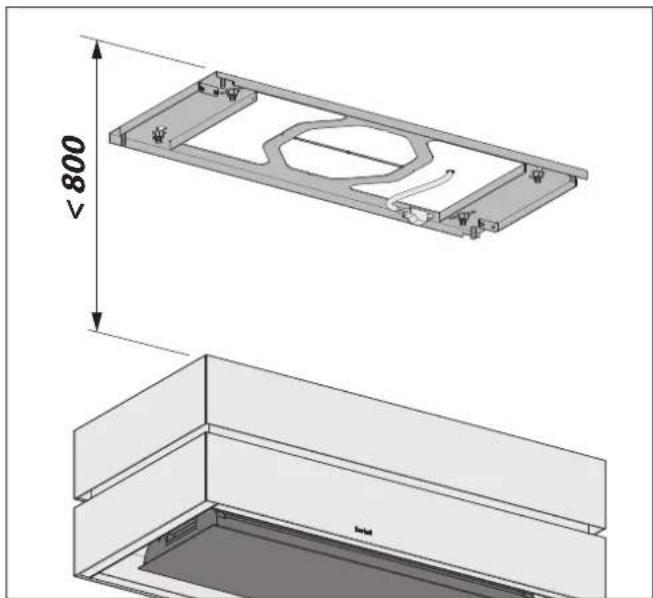

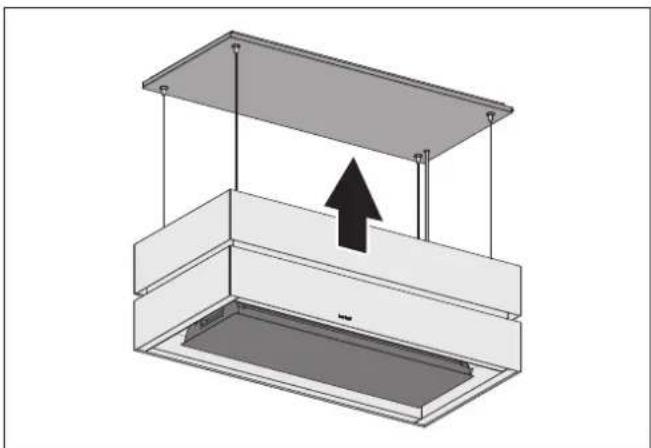

3.5.4 Gerät aufhängen....14

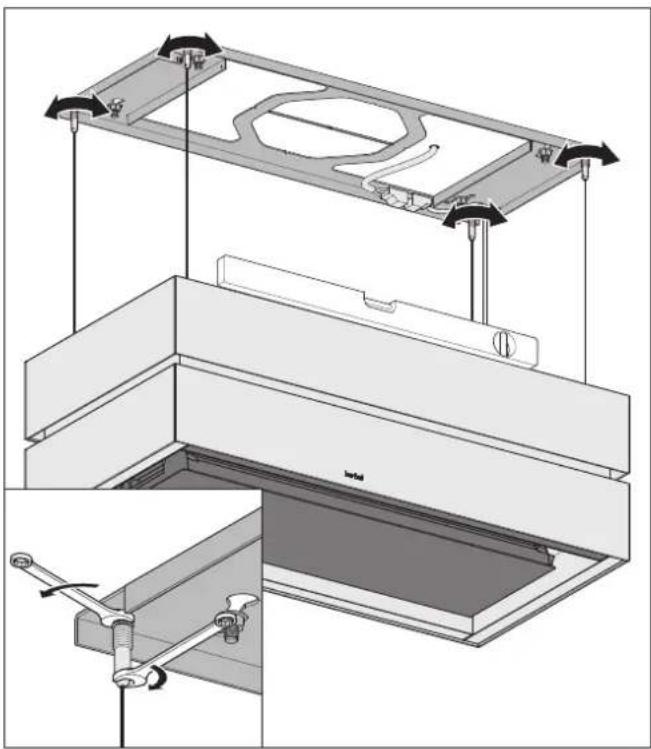

3.5.5 Endpositionen einstellen....18
3.5.6 Lichtfarbe einstellen....19
3.5.7 Kontrolle und Inbetriebnahme durchführen. 19

4. Bedienung 20

4.1 Sicherheitshinweise zur Bedienung .....20
4.2 Fernbedienung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
4.3 Normalbetrieb....22

4.3.1 Nachlauffunktion....23
4.3.2 Umschaltung Abluft-/Umluftbetrieb ..... 23

5. Reinigung 24

5.1 Sicherheitshinweise zur Reinigung .....24
5.2 Reinigungsmaßnahmen. 24

6. Instandhaltung 26

6.1 Sicherheitshinweise zur Instandhaltung. . . . . . . . 26
6.2 Wartung....26

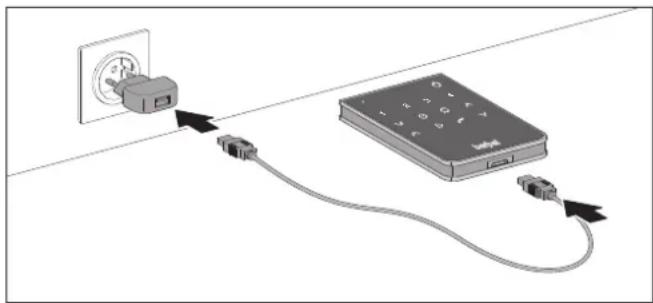

6.2.1 Akku laden....26
6.2.2 Leuchtmittel wechseln 27
6.2.3 Filter-Füllung wechseln (nur bei Umluftfilter BUF-BDL) 27

6.3 Störungsbehebung .28

7. Demontage....30

7.1 Haubenkorpus demontieren. . . . . . . . . . . . . . . . . . . 30
7.2 Deckenanschlussplatte demontieren .....30

8. Entsorgung....31

8.1 Verpackung entsorgen .....31
8.2 Filter-Füllung entsorgen....31
8.3 Gerät entsorgen....31

1. Sicherheitsinformationen

1.1 Bestimmungsgemäße Verwendung

Das Gerät dient zur Absaugung von Kochdünsten. Das Gerät ist ausschließlich für den Einsatz in privaten Haushalten bestimmt. Das Gerät darf nur mit Original-Filtern des Herstellers verwendet werden.

Die Verwendung des Geräts ist nur zulässig in technisch einwandfreiem Zustand und nach korrekter Montage. Jede andere Verwendung gilt als bestimmungs widrig.

Zur bestimmungs gemäßen Verwendung gehört auch das Lesen und Beachten dieser Anleitung.

1.2 Autorisierte Zielgruppen

Elektrotechnische Arbeiten nur durch qualifizierte Elektrofachkräfte gemäß DIN VDE 0100. Anforderungen an qualifizierte Elektrofachkräfte:

• Kenntnis der Grundlagen der Elektrotechnik.
• Kenntnis der landesspezifischen Bestimmungen und Normen (in Deutschland z. B. DIN VDE 0100, Teil 701).
• Kenntnis der einschlägigen Sicherheitsbestimmungen.
• Kenntnis der einschlägigen, gesetzlichen Bestimmungen für Gasinstallationen (in Deutschland z. B. die technischen Regeln Gasinstallationen TRGI).
• Kenntnis dieser Anleitung.

Montage und Reparatur nur durch qualifiziertes Fachpersonal. Anforderungen an qualifiziertes Fachpersonal:

• Kenntnis der Bestimmungen zur Arbeitssicherheit.
• Kenntnisse in der Befestigungstechnik.
• Grundkenntnisse in der Lüftungstechnik.
• Erfahrung in der Nutzung von elektrischen und mechanischen Werkzeugen.
• Kenntnis im Lesen von technischen Zeichnungen.
• Kenntnis dieser Anleitung.

Bedienung, Reinigung und Instandhaltung durch Benutzer. Anforderungen an die Benutzer:

- Kenntnis dieser Anleitung.

Für folgende Benutzer gelten besondere Anforderungen:

• Kindern ab 8 Jahren und darüber.
• Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten.
• Personen mit Mangel an Erfahrung und Wissen.

Diese Benutzer dürfen nur tätig werden bei Bedienung, Reinigung und Wartung. Besondere Anforderungen:

• Benutzer werden beaufsichtigt.
- Benutzer wurden bezüglich des sicheren Gebrauchs des Geräts unterwiesen.
- Benutzer verstehen Gefahren im Umgang mit dem Gerät.
- Kinder dürfen nicht mit dem Gerät spielen.

1.3 Allgemeine Sicherheitshinweise

⚠️WARNUNG!

Gefahr durch Nichtbeachtung der Gebrauchs- und Montageanleitung.

Diese Anleitung enthält wichtige Informationen für den sicheren Umgang mit dem Gerät. Auf mögliche Gefahren wird besonders hingewiesen.

Lesen Sie diese Anleitung sorgfältig durch.
Befolgen Sie die Sicherheitshinweise in dieser Anleitung.
Bewahren Sie die Anleitung zugänglich auf.

Offene Flammen können das Gerät beschädigen und Brände verursachen.

• Gasbetrieb nur mit kurzer Gasflamme (nicht über den Rand des Topfbodens hinaus).
• Kein Flambieren unter dem Gerät.
• Kein unbeaufsichtigtes Frittieren unter dem Gerät.

In folgenden Fällen ist die Benutzung des Geräts untersagt:

• Wenn erforderliche Sicherheitseinrichtungen fehlen (z. B. Unterdruckwächter bei gleichzeitiger Verwendung einer raumluftabhängigen Brennstelle).
• Wenn erforderliche Genehmigungen fehlen (z. B. durch Schornsteinfeger).
  • In explosionsgefährdeten Umgebungen.
• Bei Beschädigung des Geräts oder einzelner Bauteile.
• Bei eigenmächtigen Umbauten oder Veränderungen des Geräts.
• Wenn Flüssigkeit in das Gerät eindringt.
  • Bei starker Verunreinigung.
• Für Kinder unter 8 Jahren und Personen, die Gefahren im Umgang mit dem Gerät nicht einschätzen können.

In folgenden Fällen übernimmt der Hersteller keine Haftung für Schäden:

• Bei Nichtbeachtung dieser Anleitung.
• Bei bestimmungswidriger Verwendung des Geräts.
- Bei unsachgemäßer Montage und Handhabung des Geräts.
- Bei Verwendung des Geräts durch nicht autorisierte Zielgruppen.
- Bei Umgehung der Sicherheitseinrichtungen am Gerät.
- Bei Verwendung von Ersatzteilen, die nicht vom Hersteller hergestellt oder freigegeben wurden.

Weitere Sicherheitshinweise stehen in den jeweils relevanten Kapiteln in dieser Anleitung.

„3.1 Sicherheitshinweise zur Montage“ (Seite 10).
→ „4.1 Sicherheitshinweise zur Bedienung“ (Seite 20).
→ „5.1 Sicherheitshinweise zur Reinigung“ (Seite 24).
→ „6.1 Sicherheitshinweise zur Instandhaltung“ (Seite 26).

2. Produktinformationen

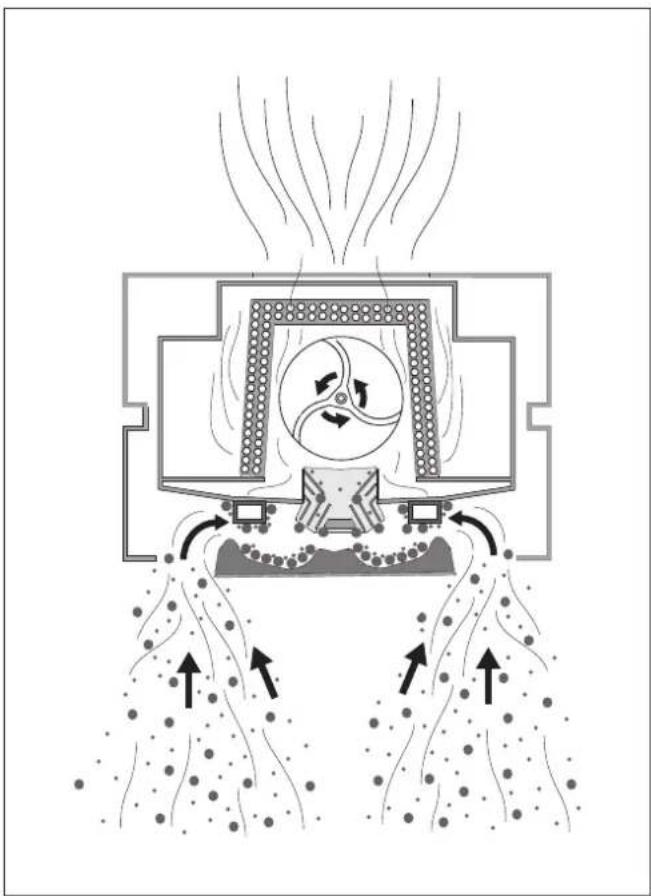

2.1 Funktionsprinzip

Kochdünste werden durch einen Spalt in die Haube gesogen, beschleunigt und bogenförmig umgelenkt.

Durch die entstehende Zentrifugalkraft werden Schmutzpartikel (z. B. Fett- und Ölpartikel) aus der Luft herausgeschleudert. Die Schmutzpartikel werden an der Ober- und Unterschale sowie am Auffangsieb ("Capillar Trap") abgeschieden und gesammelt.

2.2 Betriebsarten

Das Gerät ist für die folgenden Betriebsarten geeignet:

• Umluftbetrieb
- Abluftbetrieb

Bei Varianten mit JetStream Technologie kann flexibel zwischen Umluft- und Abluftbetrieb gewechselt werden.

2.2.1 Umluftbetrieb

Die Filter-Füllung im Umluftfilter neutralisiert die vorhandenen Geruchsanteile. Die geruchsfreie, gereinigte Raumluft wird dem Raum wieder zugeführt. Durch Frischluftzufuhr kann die Luftfeuchtigkeit im Raum reduziert werden.

Beim Umluftbetrieb ist die Benutzung der Nachlauffunktion erforderlich, damit das Gerät die restlichen Geruchsanteile aufnehmen kann. Durch Benutzung der Nachlauffunktion wird die Lebensdauer der Filter-Füllung erhöht. Die Filter-Füllung muss regelmäßig erneuert werden.

2.2.2 Abluftbetrieb

Die gereinigte Raumluft wird über die Baukonstruktion (z. B. Rohre, Kamin) nach außen ins Freie geleitet.

Bei Abluftbetrieb ist eine ausreichende Frischluftzufuhr erforderlich. Das Gerät kann nur die Luftmenge nach außen leiten, die vorhanden ist oder nachströmt.

2.3 Produktvarianten

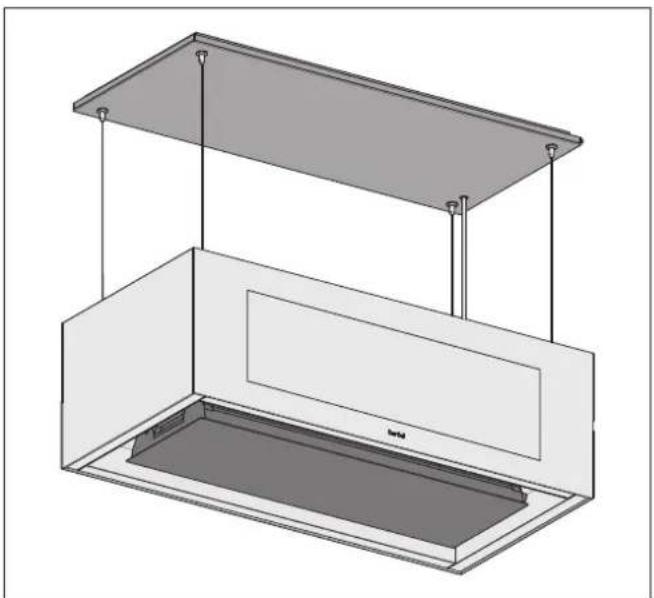

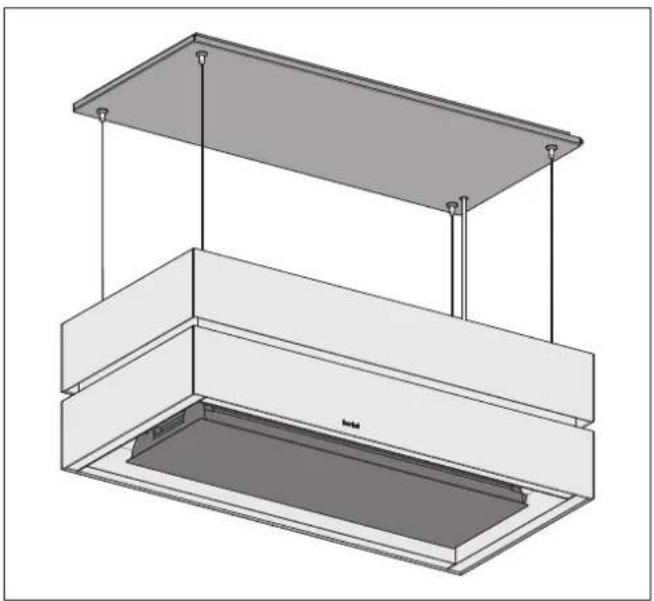

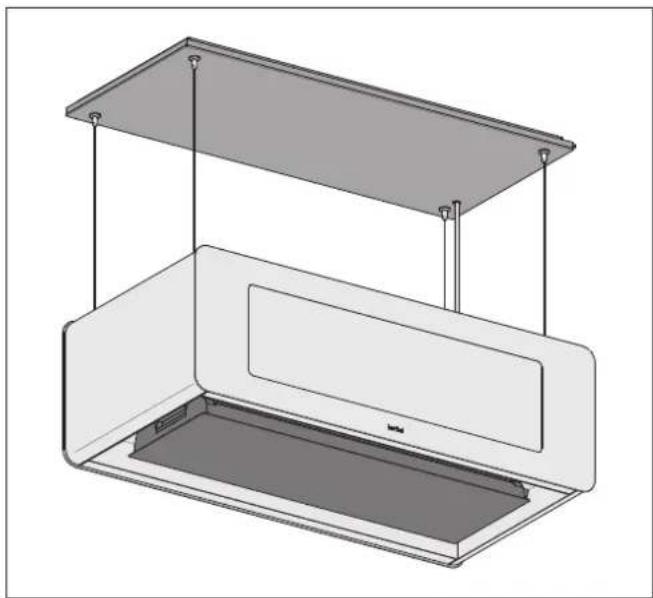

2.3.1 Deckenlifthaube Skyline

Varianten mit rundum laufender Effektbeleuchtung

Varianten mit Flächen-Effektbeleuchtung

• Mit Edelstahl-Verkleidung
• Mit Glasverkleidung

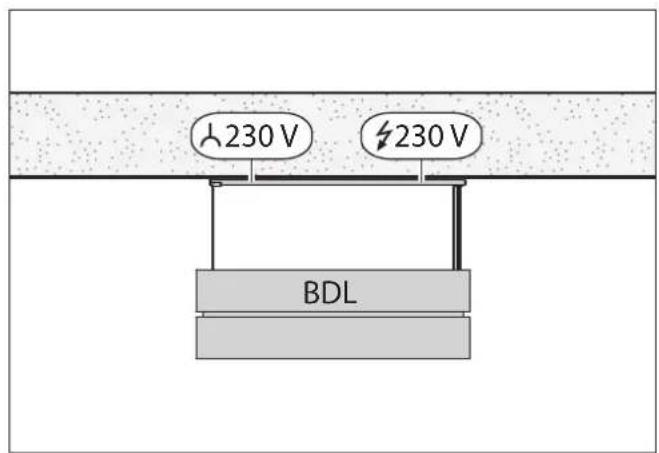

人230 V 230 V BDL

- Mit Glasverkleidung und integrierter Decken-Effektbeleuchtung

☐ Bei Deckenkonsolen mit Versenkbarkeit sind die zugehörigen Dokumentationen zu beachten.

• Mit Vollversenkbarkeit
• Mit Halbversenkbarkeit
• Mit JetStream Technologie und Vollversenkbarkeit
• Mit JetStream Technologie und Halbversenkbarkeit

Alle Varianten können mit folgenden Umluftfiltern ausgestattet werden:

• Umluftfilter BUF-BDL mit Aktivkohle-Füllung für regelmäßigen Wechsel
• Regenerativer Umluftfilter permalyt BUR-BDL mit wartungsfreiem Filtersystem

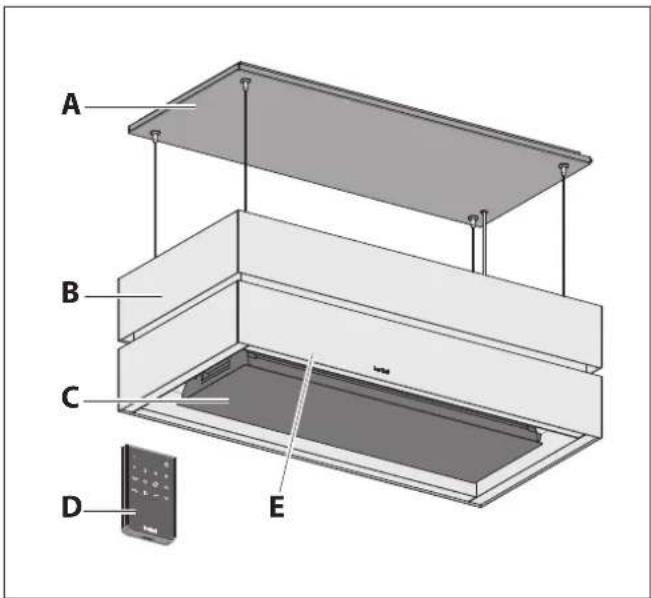

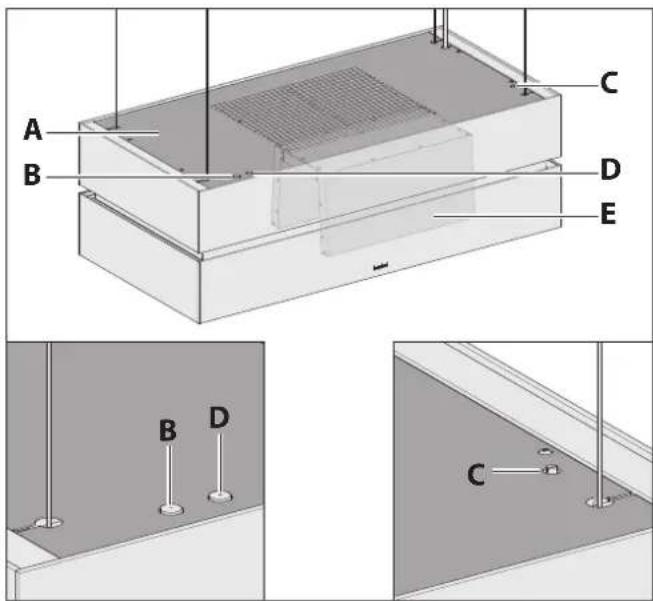

2.4 Produktübersicht

A B C D E

ADeckenkonsolebestehendausDeckenanschlussplatte und Verkleidung

BHaubenkorpusmitEffektbeleuchtung

C Ansaugeinheit

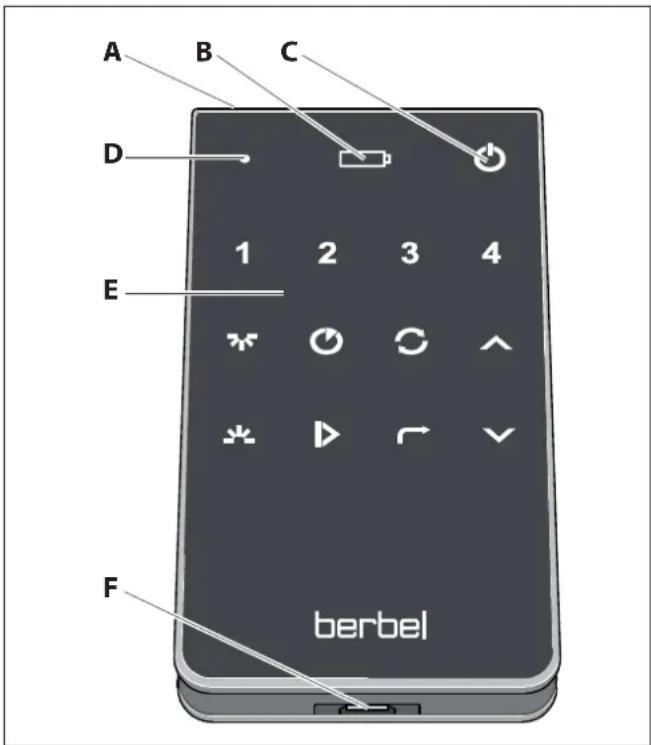

D Fernbedienung BFB3

→ „4.2 Fernbedienung“ (Seite 20).

E Infrarot-Sensor

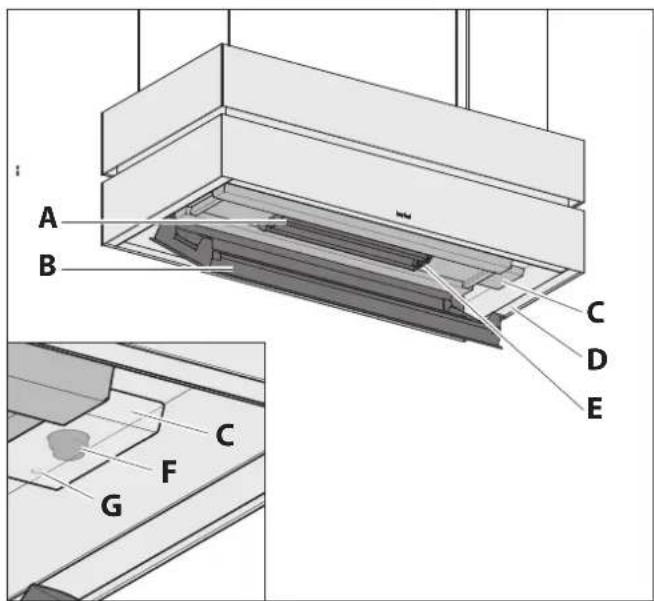

A Capillar Trap (hinter der Unterschale, herausnehmbar)
B Blende mit Unterschale (herausnehmbar)
C Abdeckung Teach-Taster
D Kochfeld-Beleuchtung
E Typenschild (hinter dem Capillar Trap)
F Teach-Taster zur Einstellung der Haltepositionen

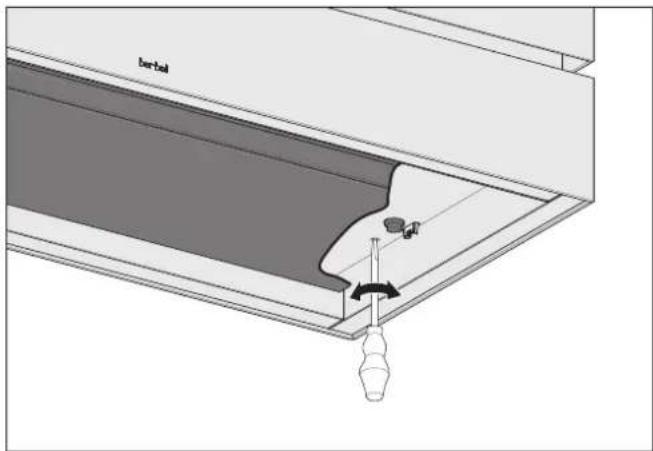

G Drehregler zur Einstellung der Lichtfarbe (Kochfeld-Beleuchtung)

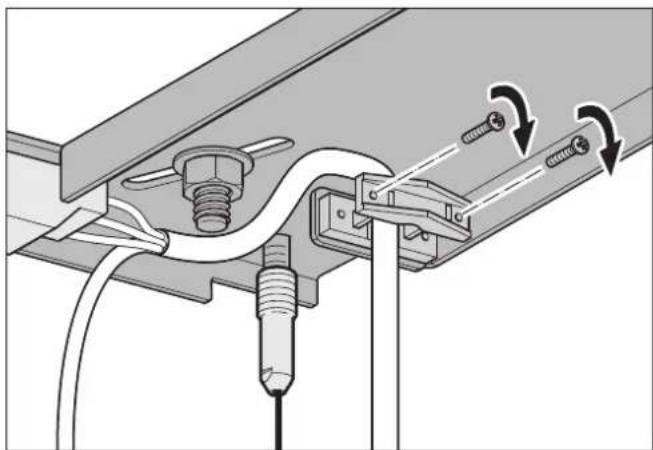

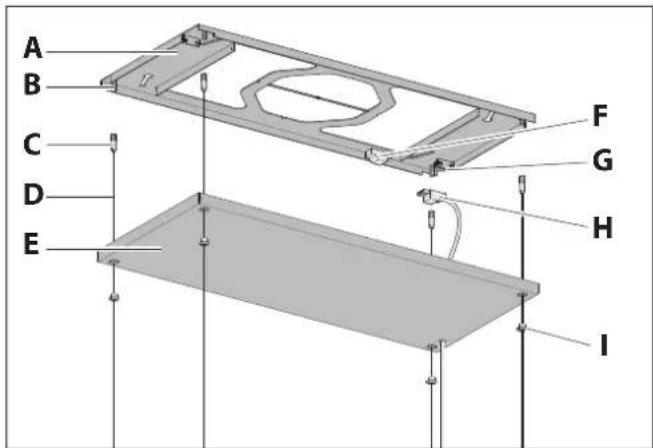

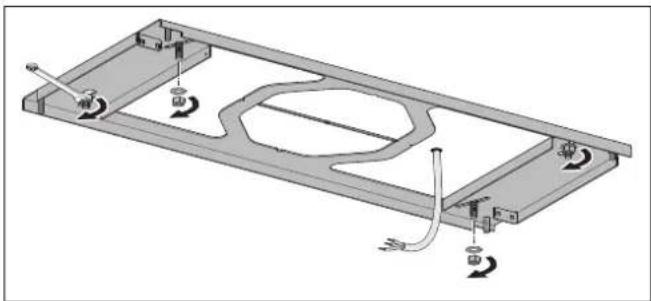

ADeckenanschlussplatte

B Gewindezapfen
C Befestigungshülsen

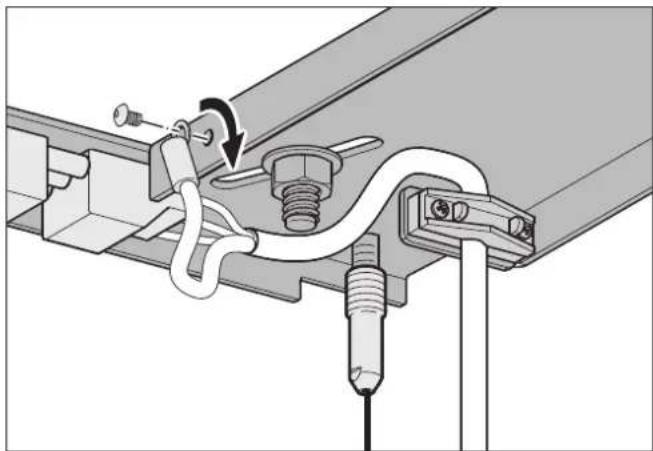

D Tragseile
EVerkleidungfürDeckenanschlussplatte
F Wielandbuchse
G Zugentlastung für Netzkabel
H Netzkabel mit Wielandstecker
I VerschlussmutterfürDeckenanschlussplatte

A B C D E B D C

AAbdeckungfürHaubenkorpus

B Zusatzknopf zur Ein-/Ausschaltung der Kochfeld-Beleuchtung

CDrehregler/Dimmer

• Varianten SK und SKE-L: zur Einstellung der Helligkeit (Effektbeleuchtung)
• Varianten SKE: zur Einstellung der Lichtfarbe (Farbtemperatur)
• Varianten mit RGB-Beleuchtung (Sonderausstattung): ohne Funktion

D Zusatzknopf zur Ein-/Ausschaltung der Leistungsstufe 3

E Umluftfilter

2.5 Lieferumfang

ADeckenanschlussplatte

B Verkleidung für Decken anschluss platte (lose aufliegend)

C Hauben korpus mit Tragseilen (vormontiert)

D Umluftfilter BUF-BDL (im Hauben korpus) ^2

E Fernbedienung BFB3

F USB-Stromadapter

G USB-Kabel

H 4 Sicherungsmuttern (Kontermuttern, vormontiert)

I 4 Bolzenanker Stahl vz. BoA 8 mm mit Muttern (SW13) und Unterlegscheiben

J Zugentlastung mit 2 Blechschrauben C4,2 x 19

K Wielandbuchse mit 2 Blechschrauben F2,9 x 13

L Gebrauchs- und Montageanleitung

1 Bei Ausführungen mit versenkbarer Deckenkonsole entfällt die Decken anschluss platte. Stattdessen gehört die Glasplatte für die Deckenverkleidung zum Lieferumfang.

^2 Entfällt bei Lieferung mit regenerativem Umluftfilter permalyt BUR-BDL (optional).

Das Befestigungsmaterial ist nur für Massivbau geeignet.

In Abhängigkeit von der Betriebsart kann weiteres Zubehör erforderlich sein.

2.6 Technische Daten

Folgende Angaben stehen auf dem Typenschild:

- Hersteller

- Kontaktdaten

- Geräte-Typ

- Spannung

- Gesamtleistung

- Seriennummer

• Baujahr

- Beleuchtung

- Strichcode

- Symbole der eingehaltenen gesetzlichen Bestimmungen und Prüfzeichen

→ „2.4 Produktübersicht“ (Seite 7).

2.6.1 Deckenlifthaube Skyline

	BDL 95 SK	BDL 115 SK
Anschlussspannung	230 V/50 Hz	230 V/50 Hz
Gesamtleistung 191,8 W 197,2 W
Leistungsaufnahme Lüfter	170 W	170 W
LeuchtmittelKochfeld-Beleuchtung	LED 13 W1680 lm	LED 16 W2060 lm
LeuchtmittelEffektbeleuchtung	LED 8,8 W560 lm	LED 11,2 W720 lm
LeuchtmittelDecken-Effektbeleuchtung1	LED 11 W1300 lm	LED 13,5 W1600 lm
Farbtemperatur, einstellbar	2700 -6500 K	2700 -6500 K
SchallleistungspegelLeistungsstufe 3	56 dB(A)	59 dB(A)
Breite	952 mm	1152 mm
Tiefe	462 mm	462 mm
Höhe	345 mm	345 mm
Höhenverstellbarkeit	1200 mm	1200 mm
Gewicht netto	55,0 kg	60,0 kg

Nur bei Ausführungen mit integrierter Decken-Effektbeleuchtung.

2.6.2 Deckenlifthaube Skyline Edge

Varianten mit rundum laufender Effektbeleuchtung

	BDL 95 SKE	BDL 115 SKE	BDL 135 SKE	BDL 180 SKE
Anschlussspannung	230 V/50 Hz	230 V/50 Hz	230 V/50 Hz	230 V/50 Hz
Gesamtleistung 195 W 199	W 203 W	212 W
Leistungsaufnahme Lüfter	170 W	170 W 170	W 170 W
Leuchtmittel Kochfeld-Beleuchtung	LED19 W2540 lm	LED22 W2920 lm	LED25 W3300 lm	LED32 W4160 lm
LeuchtmittelEffektbeleuchtung	LED6 W656 lm	LED7 W766 lm	LED8 W875 lm	LED10 W1200 lm
LeuchtmittelDecken-Effekt-beleuchtung1	LED11 W1300 lm	LED13,5 W1600 lm	LED15,2 W1800 lm	LED18,5 W2200 lm
Farbtemperatur,einstellbar	2700 -6500 K	2700 -6500 K	2700 -6500 K	2700 -6500 K
SchallleistungspegelLeistungsstufe 3	56dB(A)	59dB(A)	61dB(A)	59dB(A)
Breite	952mm	1152mm	1352mm	1802mm
Tiefe	462mm	462mm	462mm	462mm
Höhe	345mm	345mm	345mm	345mm
Höhenverstellbarkeit	1200mm	1200mm	1200mm	1200mm
Gewicht netto 55,0 kg 60,0	kg 65,0 kg	85,0 kg

^1 Nur bei Ausführungen mit integrierter Decken-Effektbeleuchtung.

Varianten mit Flächen-Effektbeleuchtung

	BDL 95 SKE-L	BDL 115 SKE-L
Anschlussspannung	230 V/50 Hz	230 V/50 Hz
Gesamtleistung 195 W 199 W
Leistungsaufnahme Lüfter 170 W 170 W
LeuchtmittelKochfeld-Beleuchtung	LED 19 W2540 lm	LED 22 W2920 lm
LeuchtmittelEffektbeleuchtung	LED 6 W656 lm	LED 7 W766 lm
LeuchtmittelDecken-Effektbeleuchtung1	LED 11 W1300 lm	LED 13,5 W1600 lm
Farbtemperatur, einstellbar	2700 -6500 K	2700 -6500 K
SchallleistungspegelLeistungsstufe 3	56 dB(A) 59	dB(A)
Breite 952 mm 1152 mm
Tiefe	462 mm 462 mm
Höhe	345 mm 345 mm
Höhenverstellbarkeit	1200 mm 1200 mm
Gewicht netto	55,0 kg	60,0 kg

^1 Nur bei Ausführungen mit integrierter Decken-Effektbeleuchtung.

3. Montage

3.1 Sicherheitshinweise zur Montage

⚠️WARNUNG!

Gefahr durch Nichtbeachtung der Montage anweisungen.

Dieses Kapitel enthält wichtige Informationen für die sichere Montage des Geräts.

Lesen Sie dieses Kapitel vor der Montage sorgfältig durch.
Befolgen Sie die Sicherheitshinweise.
Führen Sie die Montage wie beschrieben durch.

• Montage nur durch qualifiziertes Fachpersonal.
„1.2 Autorisierte Zielgruppen“ (Seite 4).
- Elektrotechnische Arbeiten nur durch qualifizierte Elektrofachkräfte.
→ „1.2 Autorisierte Zielgruppen“ (Seite 4).

• Für die Montage werden mindestens drei Personen benötigt.
• Bei Arbeiten in der Höhe ist für einen sicheren Stand zu sorgen (z. B. standfeste Stehleiter).
• Das Kochfeld und andere berührbare Teile müssen vor der Montage abgekühlt sein.
  • Die Folie und andere Teile der Verpackung sind für Kinder unzugänglich aufzubewahren.
• Das Gerät muss für die Montage unbeschädigt und in einem einwandfreien Zustand sein.
• Kabel dürfen nicht geknickt, gequetscht oder beschädigt werden.
  • Das Lüftergehäuse darf niemals geöffnet werden.
  • Die erforderliche Netzspannung muss mit der Spannungsangabe auf dem Typenschild übereinstimmen.
  „2.6 Technische Daten“ (Seite 8).
• Vor der Montage muss sichergestellt werden, dass die Spannungsversorgung unterbrochen ist und bleibt. Die Spannungsversorgung erfolgt erst nach Aufforderung im entsprechenden Montageschritt.

3.2 Anforderung an den Montageort

⚠️WARNUNG!

Lebensgefahr durch unsachgemäße Montage.

Die Nichtbeachtung der Umgebungsbedingungen kann zu gefährlichen Situationen führen, z. B. im Umgang mit Strom oder Gas.

Stellen Sie sicher, dass die Anforderungen an den Montageort unbedingt eingehalten werden.

• Keine Montage in explosionsgefährdeten Umgebungen.
• Bei Abluftbetrieb und gleichzeitiger Verwendung einer raumluftabhängigen Brennstelle (z. B. Kamin) im selben Luftverbund:
• Eine Sicherheitseinrichtung ist unbedingt erforderlich.
• Die Sicherheitseinrichtung (z. B. Unterdruckwächter P4, geprüft nach DIN 18841:2005-12 TÜV und nach DVGW-VP121) muss verhindern, dass Gase in den Raum gezogen werden.
• Eine Genehmigung zur Inbetriebnahme (z. B. durch Schornsteinfeger) muss vorliegen.

• Die Montage ist nur zulässig an tragfähigen Gebäudeteilen (Massivbau).

- Wenn ein Wanddurchbruch erforderlich ist: Ein Wanddurchbruch beeinflusst die Gebäudestatik, es besteht Einsturzgefahr. Die Durchführung ist nur durch einen Fachbetrieb zulässig.

- Bei Montage über einer Feuerstätte für feste Brennstoffe (z. B. Kohleofen): Die Feuerstätte muss eine geschlossene, nicht abnehmbare Abdeckung haben. Andernfalls besteht Brandgefahr durch Funkenflug. Entsprechende gesetzliche und landesspezifische Vorschriften sind einzuhalten.

- Ausströmende Luft muss ungehindert entweichen können. Keine Behinderung des Luftstroms, z. B. durch Montage von Gegenständen auf oder über dem Gerät.

• Die elektrische Anlage des Gebäudes muss über eine ordnungsgemäße Erdung verfügen.

• Die vorliegende Netzspannung muss der Spannungsangabe auf dem Typenschild entsprechen.

- Für die Stromversorgung muss installationsseitig eine allpolige Trennvorrichtung vorliegen (mindestens 3 mm Kontaktöffnung).

- Im Montagebereich der Deckenkonsole muss eine Anschlussmöglichkeit an die Spannungsversorgung bauseitig vorhanden sein.

Bei Ausführungen mit integrierter Decken-Effektbeleuchtung ist eine zweite Anschlussmöglichkeit erforderlich.

Landesspezifische, gesetzliche Bestimmungen sind einzuhalten.

3.3 Anforderungen nach Betriebsarten

In Abhängigkeit von der Betriebsart kann weiteres Zubehör erforderlich sein.

3.3.1 Anforderungen bei Umluftbetrieb

• Umluftfilter auf dem Lüfterabgang.
• Filter-Füllung für Wechsel frei zugänglich.

3.3.2 Anforderungen bei Abluftbetrieb

• Abluftleitung auf dem Lüfterabgang.

„3.4 Anforderungen an die Abluftleitung (nur bei Abluftbetrieb)“ (Seite 11).

• Durchmesser der Abluftleitung mindestens 150 mm (entspricht einer Fläche von ca. 177 cm ^2 ).
• Ausreichende Frischluftzufuhr wird sichergestellt durch Montage von erforderlichem Zubehör:

• Fensterkontaktschalter.
- Mauerkasten.

3.4 Anforderungen an die Abluftleitung (nur bei Abluftbetrieb)

⚠️WARNUNG!

Brand- und Erstickungsgefahr durch unsachgemäße Montage.

Bei Verwendung der Abluftleitung mit anderen Geräten oder bei Anschluss an aktive Abluftkanäle (z. B. Kamin), können Gase oder Rauch in den Raum gezogen werden.

Stellen Sie sicher, dass die Anforderungen an die Abluftleitung unbedingt eingehalten werden.

• Die Abluftleitung wird ausschließlich von diesem Gerät verwendet.
• Die Abluftleitung besteht aus nicht brennbarem Material gemäß DIN 4102 Klasse 1.
• Bei Nutzung eines Kamins als Abluftleitung:

• Der Kamin darf nicht von anderen Geräten benutzt werden.
• Einleitung der abgesaugten Luft in den Kamin mit einem nach oben gerichteten 90°-Bogen.
  • Freigabe durch Schornsteinfegermeister.

- Bei Führung der Abluftleitung durch das Dach oder die Außenwand:

• Querschnitt des Lüfterabgangs wird nicht unterschritten.
• Montage eines Kondenswasser-Sammlers in der Abluftleitung, um Wasserschäden am Gerät zu vermeiden. Der Kondenswasser-Sammler muss ausreichend groß dimensioniert sein.

Querschnitt, Länge, Art und Verlauf der Abluftleitung beeinflussen die Absaugeffizienz. Hart umgelenkte Luft führt zu Leistungsverlusten und Geräuschen.

Für eine optimale Leistung des Geräts:

• Die Abluftleitung führt möglichst kurz und direkt nach außen.
- Der vorgeschriebene Querschnitt der Abluftleitung wird eingehalten.
⇒ „3.3 Anforderungen nach Betriebsarten“ (Seite 11).
- Verwendung ausschließlich von Rohren und Bögen mit glatter Oberfläche auf der Innenseite.

Um Verwirbelungen oder Rückstaus der transportierten Luft zu vermeiden – kein Einsatz von:

• Spiralschläuchen.
• Flexrohren.
• Flachen Umlenkstücken.
  • Scharfkantigen Abluftkanälen.

Vor Montage des Geräts muss die Abluftleitung bauseitig vorhanden sein.

3.5 Montageschritte

Kurzübersicht:

1. Montage vorbereiten
2. Gerät auspacken
3. Deckenanschlussplattemontieren
4. Gerät aufhängen
5. Endpositionen einstellen
6. Lichtfarbe einstellen
7. Kontrolle und Inbetriebnahme durchführen

3.5.1 Montage vorbereiten

Machen Sie sich mit Ihrer Montagesituation und den zugehörigen Dokumenten vertraut:

• Gerät und Anleitung
• Zubehör
• Montageort
  • Vorgesehene Betriebsart

Bei Deckenkonsolen mit Versenkbarkeit und JetStream Technologie:

Stellen Sie sicher, dass die Abluftleitung betriebsbereit ist.
Stellen Sie sicher, dass die Decken konsole korrekt montiert und anschlussbereit ist.
Stellen Sie sicher, dass Zubehör (z. B. Mauerkasten, Fensterkontaktschalter) korrekt montiert und anschlussbereit ist.
Die zugehörigen Dokumentationen sind zu beachten.

Stellen Sie benötigtes Werkzeug und Material zusammen:

• Standfeste Stehleiter
• Gliedermaßstab oder Maßband
- Stift
- Wasserwaage
• Kreuzschlitz-Schraubendreher PH1, PH2
• Steinbohrer ø 8 mm
• Schlagbohrmaschine
• Schraubenschlüssel SW 13 mm
• Innensechskantschlüssel SL 2,5 mm
- Schutzmaterial (z. B. dicke Pappe) für Kochfeld und Arbeitsfläche

Halten Sie den Montagebereich frei von Gegenständen, die stören oder beschädigt werden können.
Stellen Sie sicher, dass das Kochfeld und andere berührbare Teile abgekühlt sind.
Schützen Sie das Kochfeld und andere Flächen im Montagebereich (z. B. mit dicker Pappe).
Stellen Sie sicher, dass die Spannungsversorgung unterbrochen ist und bleibt. Die Spannungsversorgung erfolgt erst nach Aufforderung im entsprechenden Montageschritt.

Gefahr von Glasbruch oder anderen Beschädigungen durch unsachgemäße Handhabung.

Das Gerät und seine Oberfläche können beim Auspacken oder beim Transport beschädigt werden.

Schneiden Sie nicht in die schützende Kartonage.
Halten Sie Gegenstände fern, die das Gerät zerkratzen können (z. B. Werkzeuge, Gürtelschnallen).

Packen Sie das Gerät und alle beigepackten Teile vorsichtig aus.
Stellen Sie das Gerät auf eine feste, saubere und schützende Unterlage (z. B. dicke Pappe).
Kontrollieren Sie das Gerät und alle enthaltenen Teile auf Beschädigungen.
Kontrollieren Sie den Lieferumfang auf Vollständigkeit. „2.5 Lieferumfang“ (Seite 8).

Wenn Teile fehlen oder beschädigt sind:

Wenden Sie sich an Ihren Fachhändler oder an den Kundendienst.

Entfernen Sie das Verpackungsmaterial.

„8.1 Verpackung entsorgen“ (Seite 31).

3.5.3 Deckenanschlussplattemontieren

Das Gerät ist für das Aufhängen an Decken konzipiert.

Bei Befestigung an einer massiven Decke:

Stellen Sie die Tragkraft der Decke sicher.
Stellen Sie sicher, dass die Decke eben und waagerecht ist.
Verwenden Sie das mitgelieferte Befestigungsmaterial.

Bei anderen Montageverhältnissen:

Erfragen Sie vor der Montage alternative Befestigungsmöglichkeiten (z. B. bei Ihrem Architekten).

Verwenden Sie für die Decke geeignetes Befestigungsmaterial.

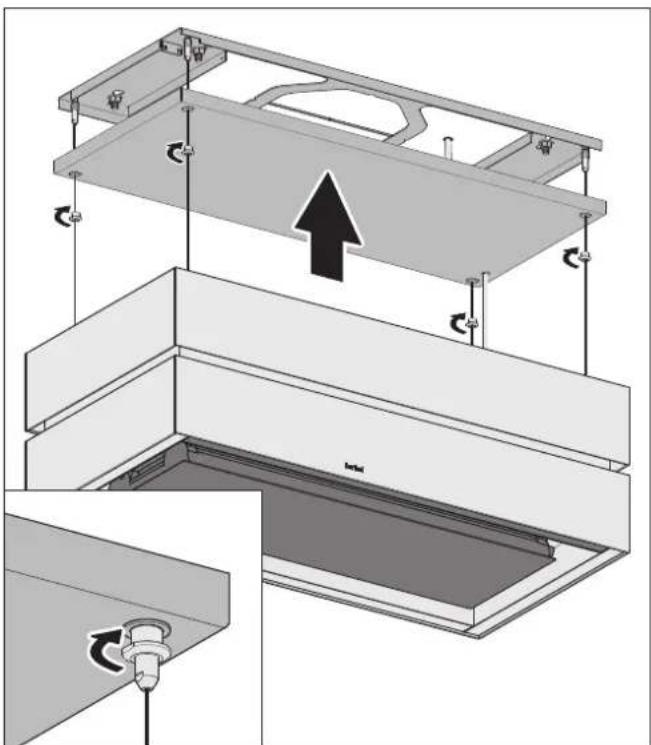

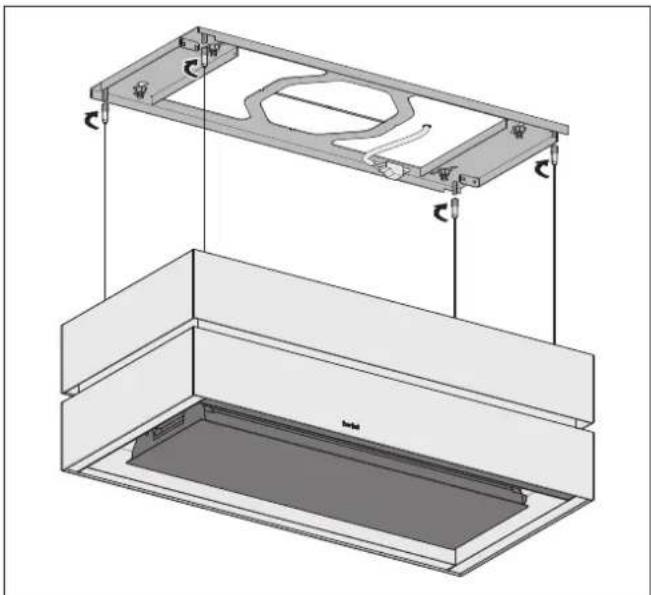

Beim Aufhängen wird zuerst die Decken anschluss platte an der Decke befestigt, dann der Hauben korpus an die Deckenanschlussplattegeschraubt.

Ermitteln Sie die Aufhängeposition. Beachten Sie dabei die Position des Kochfelds:

• Der Mittelpunkt der Decken anschluss platte sitzt lotrecht über dem Mittelpunkt des Kochfelds.
  • Die Decken anschluss platte läuft parallel zum Kochfeld.

Stellen Sie sicher, dass die Sicherheits abstände eingehalten werden:

• Empfehlung 400 mm.
• Bei Gaskochfeldern mindestens 650 mm.

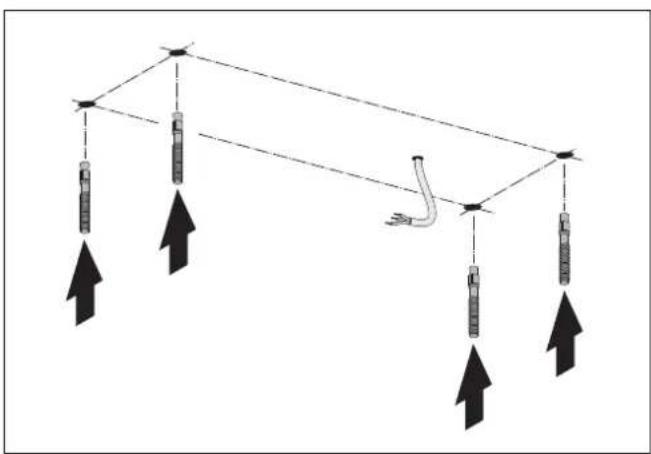

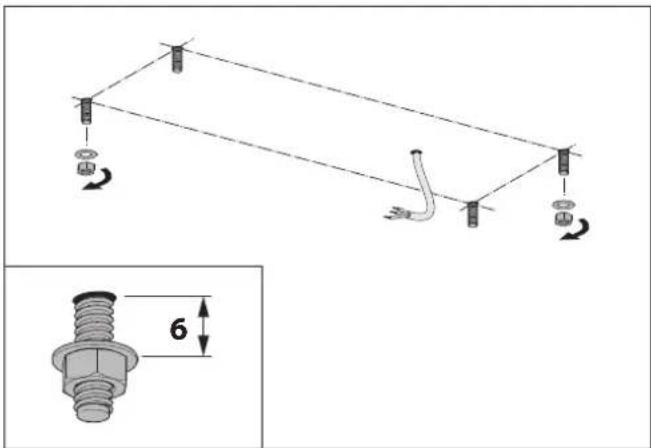

⚠️WARNUNG

Gefahr durch Explosionen oder elektrischen Schlag.

Das Anbohren von Gas-, Wasser- oder elektrischen Leitungen kann zu gefährlichen Situationen führen.

Stellen Sie sicher, dass sich an den Befestigungspunkten keine Leitungen in der Decke befinden.

Ø 8 65

Ermitteln und markieren Sie die Befestigungspunkte:

• 2 Bolzenanker innerhalb der Schlosslöcher.
• 2 Bolzenanker mittig innerhalb der Langlöcher.

Bohren Sie die Löcher in die Decke.

Schlagen Sie die Bolzenanker in die Bohrlöcher ein.
Stellen Sie sicher, dass die Bolzenanker fest in den Bohrlöchern sitzen.

Schrauben Sie an der Position der Schlosslöcher die Muttern mit Unterlegscheiben auf die Bolzenanker.
Stellen Sie sicher, dass zwischen Decke und Oberkante der Unterlegscheiben ein Abstand von ca. 6 mm ist.

Schieben Sie die Decken anschluss platte über die Muttern der Schlosslöcher.
Verdrehen Sie die Decken anschluss platte so, dass sie von den Muttern gehalten wird.
Stellen Sie sicher, dass die Decken anschluss platte sicher hängt.

Schrauben Sie an den Langlöchern die Muttern mit Unterlegscheiben auf die Bolzenanker.
Stellen Sie sicher, dass die Decken anschluss platte parallel zur Vorderkante des Kochfelds ausgerichtet ist.
Drehen Sie die Muttern mit dem Schraubenschlüssel über Kreuz fest an.
Stellen Sie sicher, dass alle Muttern fest angezogen sind.

Die Decken anschluss platte hängt gesichert und ausgerichtet an der Decke.

Die Wielandbuchse, die Zugentlastung und das Erdungskabel können auf beiden Seiten der Decken anschluss platte an den vorgebohrten Positionen angebracht werden.

⚠️WARNUNG!

Lebensgefahr durch Stromschlag.

Die Berührung von stromführenden Teilen kann zu elektrischem Schlag, Verbrennungen oder Tod führen.

Stellen Sie sicher, dass die Spannungsversorgung unterbrochen ist und bleibt.

Beachten Sie die Spannungsangabe auf dem Typenschild.
Befestigen Sie die Wielandbuchse an der Deckenanschlussplatte.
Schließen Sie die Wielandbuchse an die bauseitige Spannungsversorgung an.
Verlegen Sie die Kabel so, dass sie nicht geknickt, gequetscht oder beschädigt werden.
Stellen Sie sicher, dass nach der Montage die Möglichkeit besteht, das Gerät allpolig von der Spannungsversorgung zu trennen.

3.5.4 Gerät aufhängen

⚠️WARNUNG!

Verletzungsgefahr durch unsachgemäße Handhabung.

Größe und Gewicht des Geräts verlangen beim Aufhängen viel Kraft. Wenn das Gerät herunterfällt, sind schwere Verletzungen möglich.

Hängen Sie das Gerät mit drei Personen auf.
Sorgen Sie für einen sicheren Stand beim Aufhängen.
Stellen Sie sicher, dass sich keine weiteren Personen im Arbeitsbereich aufhalten.

⚠️ ACHTUNG!

Gefahr von Sachschäden durch unsachgemäße Handhabung.

Größe und Gewicht des Geräts verlangen beim Aufhängen viel Kraft. Wenn das Gerät herunterfällt, können Gerät, Küchenmöbel und andere Gegenstände beschädigt werden.

Decken Sie das abgekühlte Kochfeld ab.
Halten Sie den Montagebereich frei.

<800 lateral

Heben Sie den Hauben korpus mit zwei Personen an.
Richten Sie den Hauben korpus aus.

• Der Abstand zur Decken anschluss platte muss weniger als 800 mm betragen.
• Bei Ansicht von vorn befindet sich das Netzkabel hinten rechts.

Zwei Personen halten den Hauben korpus, eine dritte Person erledigt die folgenden Schritte:

Führen Sie die Befestigungshülsen der Tragsseile zu den entsprechenden Gewindebolzen der Decken anschlussplatte.

Schrauben Sie die Befestigungshülsen bis zum Anschlag auf die Gewindebolzen der Decken anschluss platte.

Stellen Sie sicher, dass alle vier Tragseile unter Spannung stehen.

Der Haubenkorpus kann jetzt frei an den Tragseilen hängen.

⚠️ ACHTUNG!

Gefahr von Sachschäden durch fehlerhafte

Seilaufhängung.

Durch Behinderungen oder Ungleichmäßigkeiten bei der Seilführung, kann das Seil nicht korrekt aufgewickelt werden.

Stellen Sie sicher, dass das Gerät frei und gerade an den Seilen hängt.

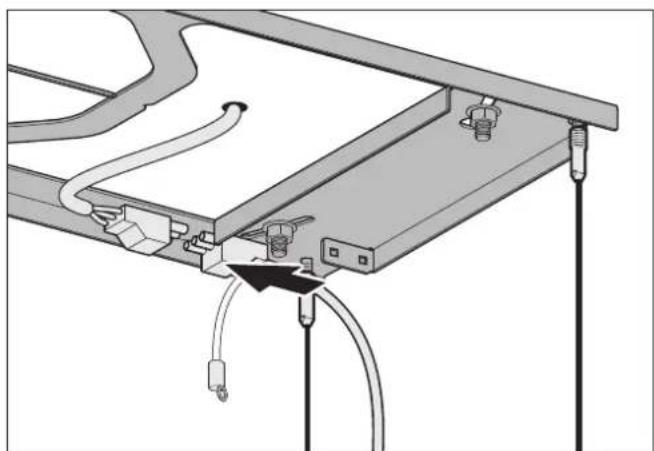

Stecken Sie den Wielandstecker in die Wielandbuchse.

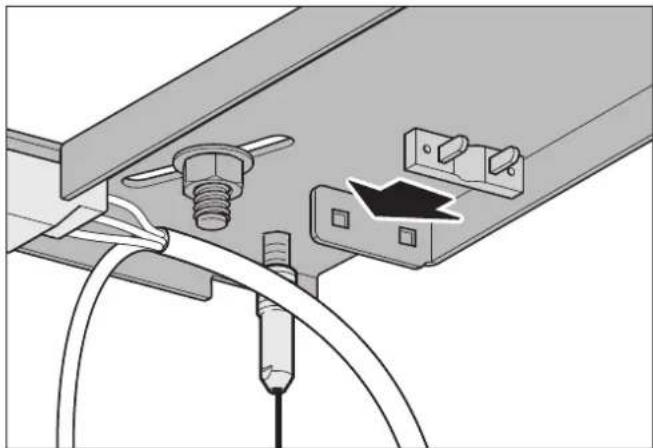

Setzen Sie die Zugentlastung in den Aufnahmewinkel an derDeckenanschlussplatte

Führen Sie das Netzkabel mit dem Wielandstecker straff vom Gerät zur Decken anschluss platte.

Führen Sie das Netzkabel mit dem Wielandstecker durch die Zugentlastung.

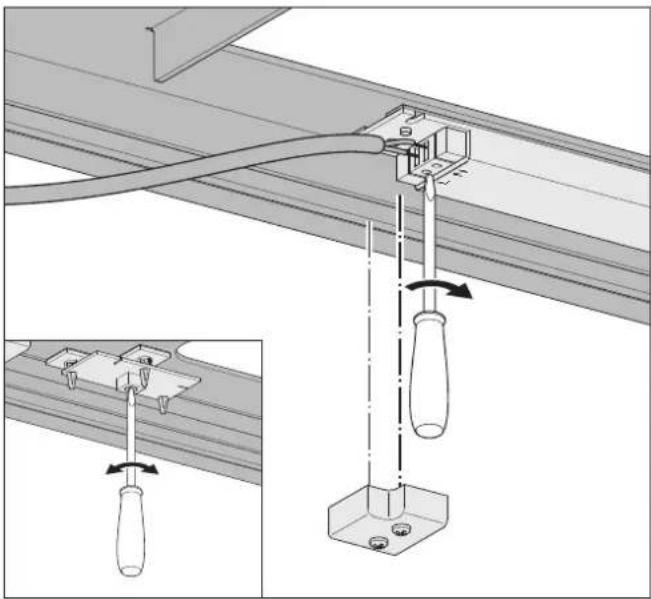

Ziehen Sie die Schrauben der Zugentlastung fest an.

Schließen Sie das Erdungskabel an.

Bei Deckenkonsolen mit Versenkbarkeit und JetStream Technologie:

Stellen Sie sicher, dass die Decken konsole korrekt angeschlossen ist.
Stellen Sie sicher, dass Zubehör (z. B. Mauerkasten, Fensterkontaktschalter) angeschlossen ist.
Die zugehörigen Dokumentationen sind zu beachten.
Schalten Sie die Spannungsversorgung ein.

Für das Anheben des Haubenkorpus wird die Fern bedienung benutzt.

„4.2 Fernbedienung“ (Seite 20).

⚠️ ACHTUNG!

Gefahr von irreparablen Sachschäden durch unsachgemäße Bedienung.

Wenn das Gerät auf ein Hindernis fährt, können die Tragseile von den Laufrollen geschoben werden.

Stellen Sie sicher, dass der Fahrweg frei ist.

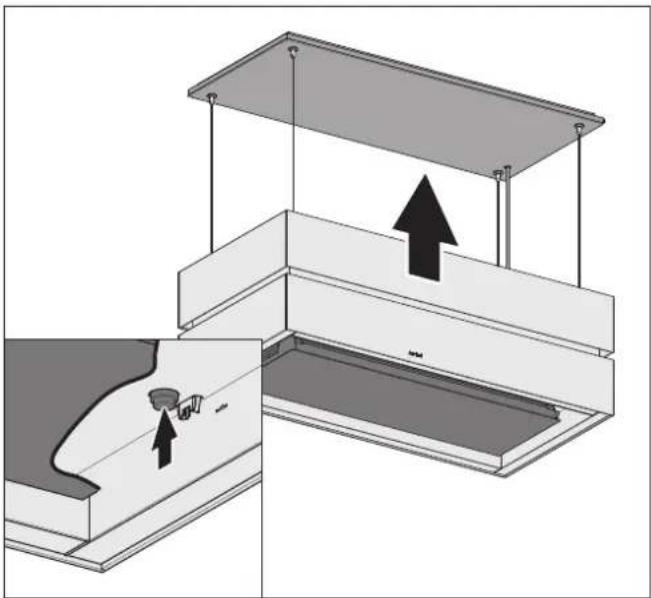

Fahren Sie den Hauben korpus nach oben.

⚠️WARNUNG!

Verletzungsgefahr durch Herabstürzen des Geräts.

Zum Ausrichten des Geräts werden die Befestigungshülsen gelöst. Wenn die Befestigungshülsen zu weit gelöst werden, kann das Tragseil vom Gewindezapfen reißen und das Gerät herunterfallen. Größe und Gewicht des Geräts können schwere Verletzungen verursachen.

Lösen Sie die Befestigungshülsen niemals komplett.
Stellen Sie sicher, dass maximal 10 mm vom Gewinde des Gewindezapfens sichtbar sind.

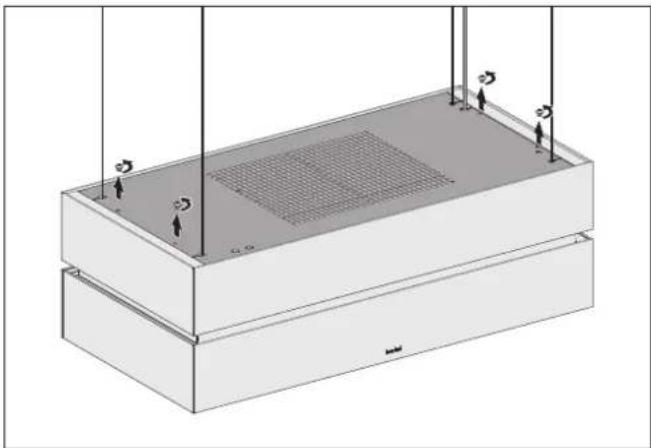

Richten Sie den Hauben korpus waagerecht aus durch Einstellung der Befestigungshülsen.
Kontern Sie alle Befestigungshülsen mit den Sicherungsmuttern (Konter muttern) an der Decken anschluss platte.
Stellen Sie sicher, dass alle Befestigungs hülsen an der Deckenanschlussplattegekontertsind.

Der Hauben korpus ist ausgerichtet und gesichert.

Bei Deckenkonsolen mit Glasverkleidung und integrierter Decken-Effektbeleuchtung:

• Für den Anschluss des Trafos an die bauseitige Spannungs versorgung ist ein zweites Netzkabel erforderlich. Das Netzkabel muss mit einem bauseitigen Lichtschalter verbunden werden.
• Die Bedienung der Decken-Effektbeleuchtung erfolgt ausschließlich über den bauseitigen Lichtschalter. Eine Steuerung über die Fern bedienung ist nicht möglich.
• Über den Drehregler auf der Decken anschluss platte kann die Lichtfarbe der Decken-Effekt beleuchtung auf die Lichtfarbe der Küchen umgebung eingestellt werden.

⚠️WARNUNG!

Lebensgefahr durch Stromschlag.

Die Berührung von stromführenden Teilen kann zu elektrischem Schlag, Verbrennungen oder Tod führen.

Stellen Sie sicher, dass die Spannungs versorgung unterbrochen ist und bleibt.

Schließen Sie das Netzkabel für die Effekt beleuchtung am Trafo auf der Decken anschluss platte an.
Schließen Sie die Beleuchtung der Deckenkonsole an die Raumbeleuchtung an.
Schalten Sie die Beleuchtung ein.
→ „4. Bedienung“ (Seite 20).
Stellen Sie die Lichtfarbe passend zur Lichtfarbe in der Küchenumgebung ein.

Bei Deckenkonsolen mit Versenkbarkeit und Glasverkleidung:

• Die Glasverkleidung liegt lose auf dem Gerät.
• Die Glasverkleidung muss in den Konsolenkasten der Deckenkonsole eingeführt werden.

Stellen Sie sicher, dass die Tragsleile und das Netzkabel nicht gespannt sind (z. B. durch Anheben des Geräts mit zwei Personen).

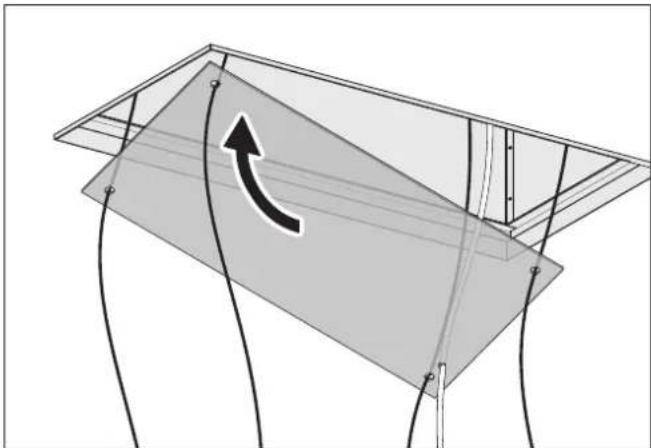

Drehen Sie eine Ecke der Glasverkleidung schräg nach oben.

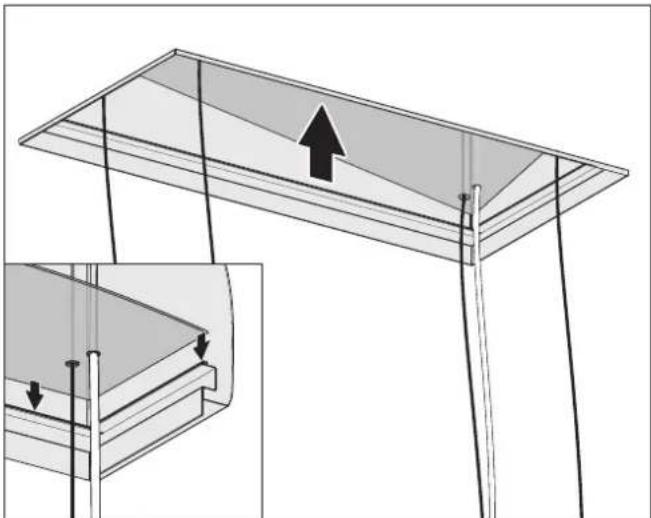

Führen Sie die Glasplatte vollständig in die Deckenkonsole ein.
Senken Sie die Glasplatte von oben auf die Abdichtung ab.

Prüfen Sie, dass Netz- und Elektro-Anschlusskabel nicht geknickt, gequetscht oder beschädigt sind.

Schieben Sie die Verkleidung (liegt lose auf dem Hauben-korpus) über die Tragseile auf die Decken anschluss platte.
Drehen Sie die Verschlussmuttern ein.
Ziehen Sie die Verschlussmuttern handfest an.

Das Gerät ist betriebsbereit.

3.5.5 Endpositionen einstellen

Für die Einstellung der Endpositionen wird die Fernbedienung benutzt.

→ „4.2 Fernbedienung“ (Seite 20).

⚠️ ACHTUNG!

Gefahr von Beschädigungen durch herunterfallende Teile.

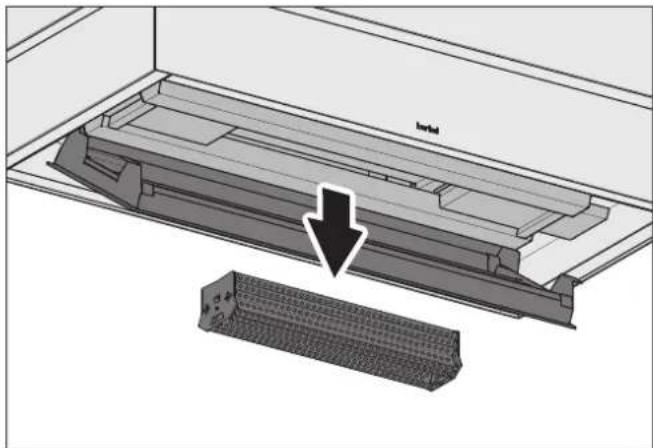

Die Verkleidung kann beim Entnehmen herunterfallen und das Kochfeld, die Küchenmöbel oder andere Gegenstände beschädigen.

• Halten Sie die Verkleidung beim Entnehmen mit beiden Händen fest.
  Schützen Sie den Bereich unterhalb des Geräts (z. B. mit dicker Pappe).

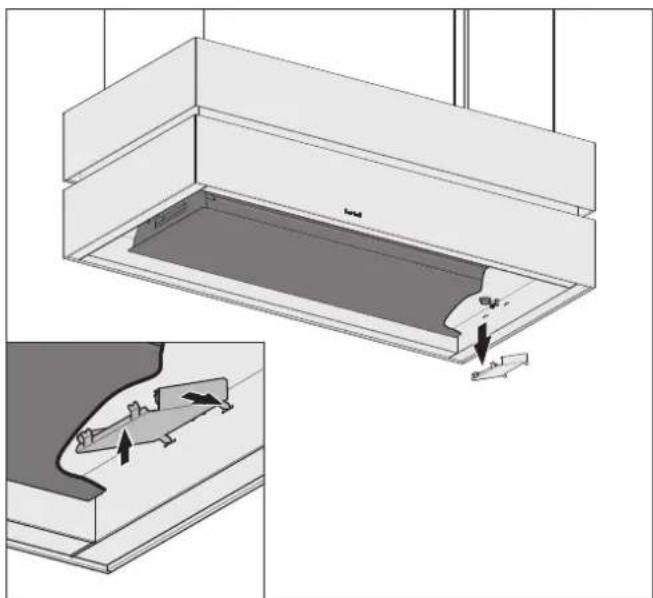

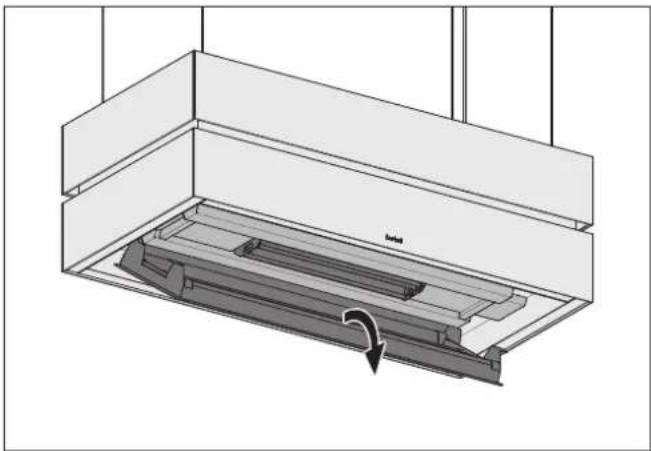

Klappen Sie die Blende herunter.

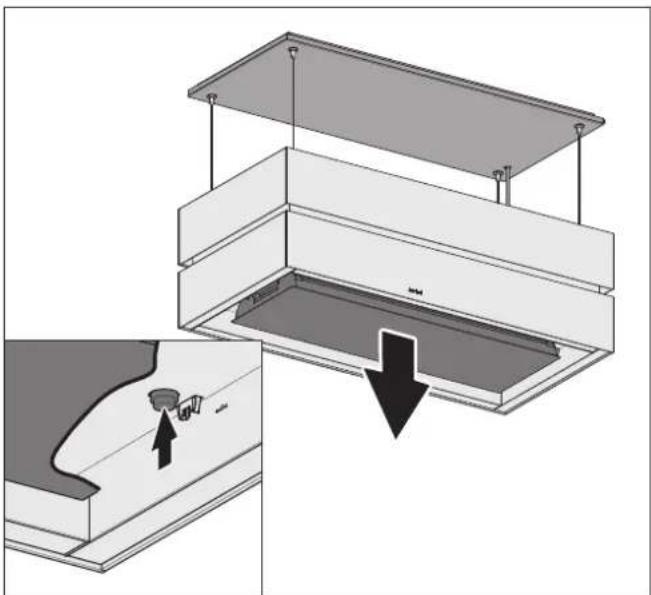

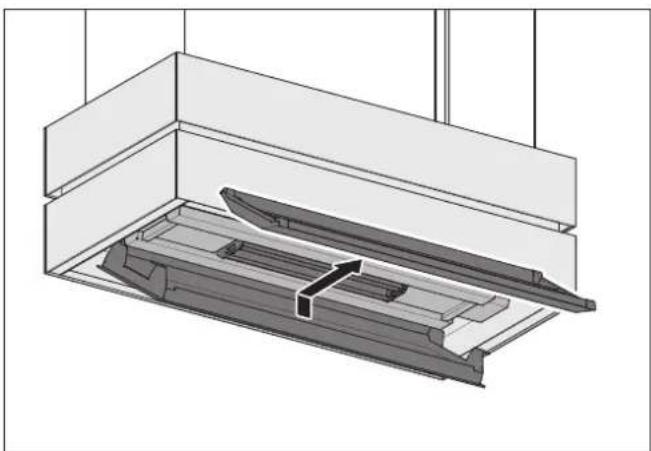

Lösen Sie die Verkleidung über dem Teach-Taster.

Fahren Sie das Gerät mit der Fernbedienung nach oben.
Drücken Sie den Teach-Taster, um die Bewegung zu verlangsamen.
Lassen Sie den Teach-Taster an der gewünschten oberen Endposition los.

Fahren Sie das Gerät mit der Fernbedienung nach unten.
Drücken Sie den Teach-Taster, um die Bewegung zu verlangsamen.
Lassen Sie den Teach-Taster an der gewünschten unteren Endposition los.

Um die Endpositionen zu korrigieren:

Wiederholen Sie die Einstellung.

3.5.6 Lichtfarbe einstellen

Über den Drehregler neben dem Teach-Taster kann die Lichtfarbe der Kochfeldbeleuchtung des Geräts auf die Lichtfarbe der Küchen umgebung eingestellt werden.

bar-tail

Schalten Sie die Beleuchtung ein.
„4. Bedienung“ (Seite 20).
Stellen Sie die Lichtfarbe passend zur Lichtfarbe in der Küchenumgebung ein.

3.5.7 Kontrolle und Inbetriebnahme durchführen

⚠️ACHTUNG!

Gefahr von Störungen durch Feuchtigkeit im Gerät.

Wenn das Gerät von einer kalten in eine warme Umgebung gebracht wird, kann sich im Inneren Feuchtigkeit niederschlagen.

Warten Sie 2-3 Stunden, bevor Sie das Gerät in Betrieb nehmen.

Prüfen Sie, dass eine allpolige Trennvorrichtung (mindestens 3 mm Kontaktöffnung) vorhanden ist.
Stellen Sie sicher, dass die Lüftungsausgänge auf dem Gerät nicht geschlossen oder abgedeckt sind.
Kontrollieren Sie die Funktionsfähigkeit des Geräts.

„4. Bedienung“ (Seite 20).

4. Bedienung

4.1 Sicherheitshinweise zur Bedienung

⚠️WARNUNG!

Gefahr durch Nichtbeachtung der Bedienungsanweisungen.

Dieses Kapitel enthält wichtige Informationen für die sichere Bedienung des Geräts.

Lesen Sie dieses Kapitel vor der Bedienung sorgfältig durch.

Befolgen Sie die Sicherheitshinweise.

• Bedienung nur durch autorisierte Benutzer. ⇒ „1.2 Autorisierte Zielgruppen“ (Seite 4)

- Keine Bedienung durch Kinder unter 8 Jahren und Personen, die Gefahren im Umgang mit dem Gerät nicht einschätzen können.

• Das Gerät darf nicht unbeaufsichtigt betrieben werden.

- Keine Verwendung bei Brand oder akuter Brandgefahr (z. B. Gasgeruch).

- Gasbetrieb nur mit kurzer Gasflamme (nicht über den Rand des Topfbodens hinaus). Offene Flammen können das Gerät beschädigen und Brände verursachen.

- Kein Flambieren unter dem Gerät. Brandgefahr.

- Kein unbeaufsichtigtes Frittieren unter dem Gerät.

- Bei der Benutzung können das Kochfeld und andere berührbare Teile sehr heiß werden. Es besteht Verbrennungsgefahr.

- Fettreste sind zu entfernen. Fettreste stellen eine Brandgefahr dar.

- Keine Feuchtigkeit im Gerät. Tropf- oder Spritzwasser ist zu vermeiden.

- Kein Abstellen von Gegenständen (z. B. Vasen, Flaschen) auf dem Gerät.

• Keine Behinderung des Luftstroms.

- Verwendung nur mit eingesetztem Capillar Trap und geschlossener Unterschale.

- Keine Abdeckung der Lüftungs ausgänge auf dem Gerät. Ausströmende Luft muss ungehindert durch die Lüftungsschlitze entweichen können, andernfalls kann sich ein Rückstau bilden. Wenn die Kochdünste nicht mehr abziehen können, besteht Brandgefahr.

- Bei Abluftbetrieb: Eine ausreichende Frischluftzufuhr muss sichergestellt werden.

Maßnahmen für eine ausreichende Frischluftzufuhr:

Öffnen Sie die Fenster.
Öffnen Sie die Türen.
Stellen Sie sicher, dass Fensterkontaktschalter und Mauerkasten installiert und funktionsbereit sind.
Bei raumluftabhängigen Brennstellen (z. B. Kamin) im selben Luftverbund: Stellen Sie sicher, dass die vorgeschriebene Sicherheitseinrichtung funktioniert.

4.2 Fernbedienung

Das Gerät wird über die akkubetriebene Infrarot-Fernbedienung BFB3 gesteuert.

⚠️WARNUNG

Brand- oder Stromschlaggefahr durch Hitze oder Feuchtigkeit.

Die Fernbedienung ist mit einem Akku ausgestattet. Der Akku kann explodieren bei übermäßiger Hitze oder wenn Flüssigkeit in das Innere eindringt.

Legen Sie die Fernbedienung niemals in die Nähe von Hitzequellen (z. B. Feuer, Ofen, Heizkörper).
Vermeiden Sie, dass die Fernbedienung mit Flüssigkeiten in Kontakt kommt.

⚠️ ACHTUNG!

Gefahr von Beschädigungen der Fernbedienung durch falsche Handhabung.

Die Blende der Fernbedienung besteht aus zerbrechlichem Glas. Herunterfallen, Stöße oder Schläge können das Glas beschädigen.

Behandeln Sie die Fernbedienung mit äußerster Vorsicht.

A B C D 1 2 3 4 E F berbel

Alnfrarotsensor(IR-Sender)

B Batterieanzeige
C AUS-Taste
D Leuchtdiode
E Tastfelder
F Anschlussbuchse für Ladekabel

Nach dem Einschalten der Netzspannung benötigt das Gerät ein paar Sekunden, um sich an die Umgebungsbedingungen anzupassen. Während dieser Zeit sind keine Eingaben möglich.

Die Fernbedienung hat eine Reichweite bis zu 10 m.

Geräte mit Bluetooth-Empfänger (optionales Zubehör) sind mit der App „Hood Remote“ (nur für iOS, Apple App Store) auch über ein Smartphone oder Tablet bedienbar.

Für die App wird folgender Code benötigt: 1234.

Durch Berühren eines Tastfelds wird die entsprechende Funktion ausgeführt. Die Funktion wird bestätigt:

• Ein Ton ertönt.
  • Die Fernbedienung vibriert.
  • Die Leuchtdiode leuchtet kurz auf.

Tastfeld Funktion
	AUS
1	Leistungsstufe1
2	Leistungsstufe2
3	Leistungsstufe3
4	Leistungs stufe Power (max. 6 Minuten)
	Kochfeld-Beleuchtung
	Effektbeleuchtung ^1
	Nachlauffunktion
	Farbwechsel für Effekt beleuchtung (nur verfügbar bei Geräten mit RGB-Beleuchtung) ^2
	Umluftbetrieb
	Abluftbetrieb (nur verfügbar, wenn eine Abluftleitung montiert ist)
	Liftfunktion „Heben“
	Liftfunktion „Senken“

^1 Bedienung der Effekt beleuchtung am Gerät.

^2 Bei Geräten mit RGB-Beleuchtung (Sonderausstattung) entfällt die Dimmerfunktion.

Bei Deckenkonsolen mit Glasverkleidung und integrierter Decken-Effektbeleuchtung:

Die Bedienung der Decken-Effektbeleuchtung erfolgt ausschließlich über den bauseitigen Lichtschalter. Eine Steuerung über die Fern bedienung ist nicht möglich.

Die Funktionen „Leistungsstufe 3“ und „Kochfeld-Beleuchtung“ können auch über Zusatzknöpfe auf der Geräteoberseite ausgeführt werden.

Bei normaler Nutzung der Fernbedienung reicht der Akku für maximal 100 Tage. Wenn die Batterieanzeige rot leuchtet, muss der Akku geladen werden.

„6.2.1 Akku laden“ (Seite 26).

4.3 Normalbetrieb

Um das Gerät zu bewegen:

Berühren Sie das Tastfeld „Senken“, um das Gerät nach unten zu fahren.
Berühren Sie das Tastfeld „Heben“, um das Gerät nach oben zu fahren.

Das Gerät fährt automatisch in die jeweilige Endposition.

→ „3.5.5 Endpositionen einstellen“ (Seite 18).

Um das Gerät in einer bestimmten Leistungs stufe zu starten:

Wählen Sie die Leistungsstufe durch Berühren des entsprechenden Tastfelds auf der Fernbedienung.

Um einen optimalen Wirkungsgrad bei der Beseitigung von Kochdünsten zu erreichen:

Schalten Sie das Gerät bereits 1-2 Minuten vor Kochbeginn ein. So kann sich die Strömung aufbauen und der Dunst wird frühzeitig abgeführt.
Schalten Sie während des Kochvorgangs in eine Leistungsstufe, die für die Intensität der Kochdünste angemessen ist:

• Leistungsstufe 1 – kleinste Lüfterleistung
• Leistungsstufe 2 – mittlere Lüfterleistung
• Leistungsstufe 3 – hohe Lüfterleistung

Wenn die Intensität der Kochdünste nicht abnimmt, schalten Sie in eine höhere Leistungsstufe.

Schalten Sie beim Anbraten in die Leistungsstufe Power.
Schalten Sie nach Kochende die Nachlauffunktion ein.

„4.3.1 Nachlauffunktion“ (Seite 23).

Sorgen Sie regelmäßig für Frischluftzufuhr.
Verwenden Sie das Gerät auch, um andere störende Gerüche zu reduzieren. Zum Beispiel von:

• Zwiebeln und Knoblauch
• Backofen, Mikrowelle und Steamer
- Fondue und Raclette

⚠️WARNUNG

Brandgefahr durch Fettreste.

Im Betrieb sammeln sich im und am Gerät Fettreste, die leicht entzündlich sind.

Reinigen Sie das Gerät ordnungsgemäß.
→ „5. Reinigung“ (Seite 24).

Die Kochfeld-Beleuchtung ist mit einer energiesparenden LED-Beleuchtung ausgestattet. Die Beleuchtung kann jederzeit und unabhängig vom Lüfter genutzt werden.

Wenn Sie das Gerät einschalten und ein ungewöhnlich hohes Lüftergeräusch feststellen:

Reinigen Sie das Gerät.
Beachten Sie die Vorgaben für die Reinigung.

„5. Reinigung“ (Seite 24).

Wenn Sie das Gerät einschalten und Geruch feststellen:

Wechseln Sie die Filter-Füllung.
Beachten Sie die Vorgaben für den Wechsel der Filter-Füllung.

„6.2.3 Filter-Füllung wechseln (nur bei Umluftfilter BUF-BDL)“ (Seite 27).

Nach 6 Stunden ohne Bedienung schaltet das Gerät automatisch ab.

4.3.1 Nachlauffunktion

Das Gerät verfügt über eine Nachlauffunktion. Wenn die Funktion benutzt wird, arbeitet das Gerät noch 10 Minuten in der zuletzt gewählten Leistungsstufe.

Beim Umluftbetrieb ist die Benutzung der Nachlauffunktion erforderlich, damit das Gerät die restlichen Geruchsanteile aufnehmen kann.

Bei Einsatz von Umluftfilter BUF-BDL:

Durch Benutzung der Nachlauffunktion wird die Lebensdauer der Filter-Füllung erhöht. Die Filter-Füllung muss regelmäßig erneuert werden.

Die Nachlauffunktion wird manuell eingeschaltet.

Tastfeld Funktion
	Das Gerät ist eingeschaltet.1x Tastfeld berühren.Ein Ton ertönt.Die Fernbedienung vibriert.Die Leuchtdiode leuchtet kurz auf.Die Nachlaufzeit startet in Leistungsstufe 2 und schaltet nach 10 Minuten ab.

4.3.2 Umschaltung Abluft-/Umluftbetrieb

Wenn das Gerät mit JetStream Technologie ausgestattet ist, kann jederzeit zwischen Abluft- und Umluftbetrieb gewechselt werden.

Tastfeld Funktion
	Das Gerät ist eingeschaltet.1x Tastfeld berühren.Ein Ton ertönt.Die Fernbedienung vibriert.Die Leuchtdiode leuchtet kurz auf.Das Gerät wechselt in den Umluftbetrieb.
	Das Gerät ist eingeschaltet.1x Tastfeld berühren.Ein Ton ertönt.Die Fernbedienung vibriert.Die Leuchtdiode leuchtet kurz auf.Das Gerät wechselt in den Abluftbetrieb.

5. Reinigung

5.1 Sicherheitshinweise zur Reinigung

⚠️WARNUNG!

Gefahr durch Nichtbeachtung der Reinigungsanweisungen.

Dieses Kapitel enthält wichtige Informationen für die sichere Reinigung des Geräts.

Lesen Sie dieses Kapitel vor der Reinigung sorgfältig durch.

Befolgen Sie die Sicherheitshinweise.

• Reinigung nur durch autorisierte Benutzer.
„1.2 Autorisierte Zielgruppen“ (Seite 4).
- Keine Reinigung durch Kinder unter 8 Jahren und Personen, die Gefahren im Umgang mit dem Gerät nicht einschätzen können.

- Nach der Benutzung können das Kochfeld und andere berührbare Teile noch heiß sein. Es besteht Verbrennungsgefahr.

- Fettreste sind zu entfernen. Fettreste stellen eine Brandgefahr dar.

Das Gerät ist regelmäßig zu reinigen:

- Bedienfeld, Oberfläche, Oberschale und Unterschale nach jedem Kochvorgang.

- Das Capillar Trap bei täglichem Gebrauch nach spätestens drei Wochen.

5.2 Reinigungsmaßnahmen

Das Gerät saugt Schmutzpartikeln (z. B. Fett- und Ölpartikel) mit der Raumluft an. In der Oberschale, in der Unterschale und im Capillar Trap werden die Schmutzpartikel abgeschieden und gesammelt.

Vor jeder Reinigung:

Schalten Sie das Gerät aus.
Stellen Sie sicher, dass das Kochfeld und andere berührbare Teile abgekühlt sind.

⚠️ACHTUNG!

Gefahr von Beschädigungen durch unsachgemäße Reinigung.

Scharfkantige Gegenstände, Scheuermittel oder aggressive Reinigungsmittel können das Gerät beschädigen.

Verwenden Sie milde Haushaltsreiniger.
Benutzen Sie ein weiches, feuchtes Tuch.

☐ Die Hinweise und Angaben auf den Reinigungsmitteln sind zu beachten.

Fernbedienung

Reinigen Sie die Fernbedienung mit einem flusenfreien, leicht angefeuchteten Tuch (z. B. Mikrofasertuch).
Reiben Sie die Fernbedienung mit einem flusenfreien, weichen Tuch trocken.

Oberflächen

Reinigen Sie die Oberflächen mit einem weichen, feuchten Tuch und einem milden Haushaltsreiniger.

Reiben Sie die Oberflächen mit einem weichen Tuch trocken.

⚠GEFAHR!

Verletzungsgefahr durch Gerätekanten.

Beim Entnehmen und Einsetzen der Unterschale oder des Capillar Traps können Finger eingeklemmt und gequetscht werden.

Bewegen Sie die Geräteteile langsam und vorsichtig.

⚠️ ACHTUNG!

Gefahr von Beschädigungen durch herunterfallende Teile.

Die Unterschale und das Capillar Trap können beim Entnehmen herunterfallen und das Kochfeld, die Küchenmöbel oder andere Gegenstände beschädigen.

Halten Sie die Teile beim Entnehmen gut fest.
Schützen Sie den Bereich unterhalb des Geräts (z. B. mit dicker Pappe).

Unterschale

Die Blende mit der Unterschale wird von Magneten im Gerät gehalten.

Klappen Sie die Blende herunter.

Heben Sie die Unterschale hinten an.
Nehmen Sie die Unterschale vorne heraus.
Reinigen Sie die Oberschale mit einem weichen, feuchten Tuch.
Reinigen Sie die Unterschale mit einem weichen, feuchten Tuch oder in der Spülmaschine.
Reiben Sie Ober- und Unterschale mit einem weichen Tuch trocken.
Legen Sie die Unterschale vorne ein.
Drücken Sie die Unterschale hinten nach unten.
Klappen Sie die Blende hoch, bis die Haltemagnete hörbar anliegen.

Capillar Trap

Das Capillar Trap steckt über der Unterschale im Gerät und wird durch eine Seitensicherung gehalten.

Fassen Sie das Capillar Trap seitlich mit beiden Händen an.
Ziehen Sie das Capillar Trap heraus.
Reinigen Sie das Capillar Trap, z. B. in der Spülmaschine.
Reinigen Sie Flächen und Kanten am Aufnahmeschacht vom Capillar Trap mit einem weichen, feuchten Tuch.
Stellen Sie sicher, dass das Capillar Trap vollständig trocken ist.
Setzen Sie das Capillar Trap wieder ein.

6. Instandhaltung

6.1 Sicherheitshinweise zur Instandhaltung

⚠️WARNUNG!

Gefahr durch Nichtbeachtung der Instandhaltungsanweisungen.

Dieses Kapitel enthält wichtige Informationen für die sichere Instandhaltung des Geräts.

Lesen Sie dieses Kapitel vor Instandhaltungsarbeiten sorgfältig durch.
Befolgen Sie die Sicherheitshinweise.
Führen Sie die Instandhaltung wie beschrieben durch.

• Reparaturarbeiten nur durch qualifiziertes Fachpersonal. ⇒ „1.2 Autorisierte Zielgruppen“ (Seite 4).
• Elektrotechnische Arbeiten nur durch qualifizierte Elektrofachkräfte. → „1.2 Autorisierte Zielgruppen“ (Seite 4).
• Instandhaltung nur durch autorisierte Benutzer. → „1.2 Autorisierte Zielgruppen“ (Seite 4).
• Keine Instandhaltung durch Kinder unter 8 Jahren und Personen, die Gefahren im Umgang mit dem Gerät nicht einschätzen können.
• Bei Arbeiten in der Höhe ist für einen sicheren Stand zu sorgen (z. B. standfeste Stehleiter).
• Das Kochfeld und andere berührbare Teile müssen abgekühlt sein.
  • Das Lüftergehäuse darf niemals geöffnet werden.

6.2 Wartung

6.2.1 Akku laden

⚠️WARNUNG

Brand- oder Stromschlaggefahr durch Hitze oder Feuchtigkeit.

Die Fernbedienung ist mit einem Akku ausgestattet. Der Akku kann explodieren bei übermäßiger Hitze oder wenn Flüssigkeit in das Innere eindringt.

Legen Sie die Fernbedienung niemals in die Nähe von Hitzequellen (z. B. Feuer, Ofen, Heizkörper).
Vermeiden Sie, dass die Fernbedienung mit Flüssigkeiten in Kontakt kommt.

⚠️ ACHTUNG!

Gefahr von Beschädigungen durch unsachgemäße Handhabung.

Beschädigte oder nicht zugelassene Kabel und Ladegeräte können den Akku unbrauchbar machen.

Behandeln Sie die Fernbedienung mit äußerster Vorsicht.
Verwenden Sie nur mitgelieferte USB-Kabel und Stromadapter.

Verbinden Sie die Fernbedienung mit dem USB-Kabel und dem Stromadapter.
Stecken Sie den Stromadapter in die Steckdose.

• Der Akku wird geladen, die Leuchtdiode blinkt.
• Der Ladevorgang dauert ca. 2 Stunden.
• Die Leuchtdiode leuchtet dauerhaft, wenn der Ladevorgang abgeschlossen ist.

Wenn sich der Akku nicht mehr laden lässt:

Wenden Sie sich an Ihren Fachhändler oder an den Kundendienst.

6.2.2 Leuchtmittel wechseln

Das Gerät ist mit einer wartungsfreien LED-Beleuchtung ausgestattet. Wenn eine Störung auftritt:

Wenden Sie sich an Ihren Fachhändler oder an den Kundendienst.

6.2.3 Filter-Füllung wechseln (nur bei Umluftfilter BUF-BDL)

Geruchsanteile werden durch die Filter-Füllung im Umluftfilter gebunden. Die geruchsfreie, gereinigte Raumluft wird dem Raum wieder zugeführt.

Umluftfilter sind bis zu zwei Jahren wartungsfrei. Danach muss die Filter-Füllung regelmäßig erneuert werden.

Wechselintervalle

• Täglicher Gebrauch: bei Gerüchen in der austretenden Luft oder spätestens nach 12 Monaten.
• Gelegentlicher Gebrauch: bei Gerüchen in der austretenden Luft oder spätestens nach 24 Monaten.

⚠️WARNUNG!

Lebensgefahr durch Stromschlag.

Die Berührung von stromführenden Teilen kann zu elektrischem Schlag, Verbrennungen oder Tod führen. Der Hinweis „Achtung Spannung“ im Gerät kennzeichnet den Bereich mit stromführenden Teilen.

Stellen Sie sicher, dass niemals in den gekennzeichneten Bereich „Achtung Spannung“ eingegriffen wird.
Entfernen Sie die Abdeckung nur für den Wechsel der Filter-Füllung.

⚠️ ACHTUNG!

Gefahr von Sachschäden durch herunterfallende Teile.

Bei Arbeiten am Gerät können Geräteteile oder Werkzeuge herunterfallen und zu Schäden an Küchenelementen führen.

Schützen Sie das abgekühlte Kochfeld und andere Flächen im Kochbereich (z. B. mit dicker Pappe).

Das Gerät muss sich in der unteren Endposition befinden.

Trennen Sie das Gerät von der Stromversorgung.

Lösen Sie die Schrauben auf der Abdeckung mit einem Innensechskant-Schlüssel SW 2,5 (Inbus).

Heben Sie die Abdeckung nach oben ab. Achten Sie dabei auf die Tragseile und das Netzkabel.

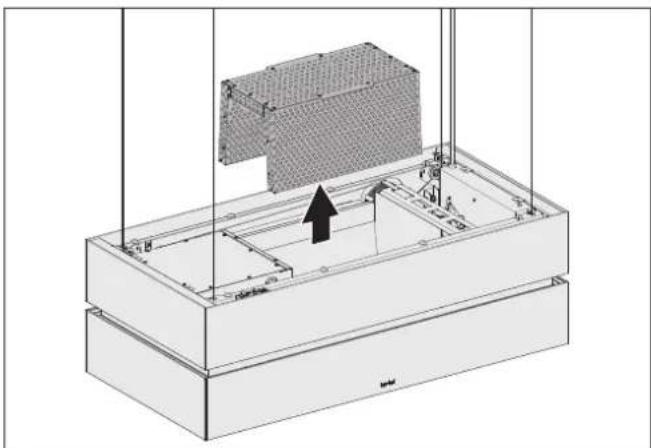

Fassen Sie den Filter an den Haltegriffen.
Heben Sie den Filter mindestens 30 cm an.
Nehmen Sie den Filter nach vorne heraus.
Stellen Sie den Filter in einen Eimer oder in einen ähnlichen Behälter.

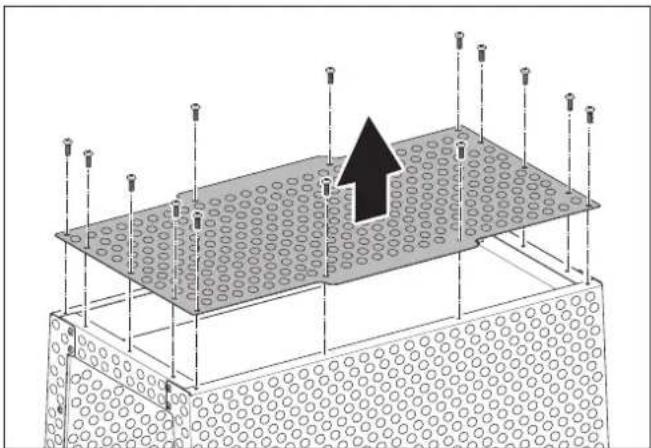

Lösen Sie die Schrauben auf der Filteroberseite.
Nehmen Sie den Deckel ab.
Entleeren Sie den Filter vollständig.
Füllen Sie den Filter mit der neuen Aktivkohle bis zum maximalen Füllstand.
Schrauben Sie den Deckel wieder auf die Filteroberseite.
Reinigen Sie den Filter von außen (z. B. durch Absaugen mit einem Staubsauger).
Fassen Sie den Filter an den Haltegriffen.
Setzen Sie den Filter vorsichtig wieder ein.
Setzen Sie die Abdeckung auf das Gerät.
Stellen Sie sicher, dass die Tragseile und das Netzkabel frei beweglich in den Führungsschlitzen sind.
Schrauben Sie die Abdeckung wieder fest.
Schließen Sie das Gerät wieder an die Stromversorgung an.

6.3 Störungsbehebung

Mögliche Störungen werden nachstehend wie folgt beschrieben:

Beschreibung der Störung.

• Mögliche Ursache.

Abhilfe.

Gebläse und Beleuchtung funktionieren nicht.

• Keine Stromzufuhr.

Prüfen Sie, ob der allpolige Netzschalter angeschlossen ist.
Schalten Sie den Netzschalter ein.

• Die Sicherung hat ausgelöst oder ist defekt.

Prüfen Sie, ob die Sicherung ausgelöst wurde.
Wenn Sie über einen Sicherungsautomaten verfügen, schalten Sie den Sicherungsautomaten ein.
Bei anderen Sicherungstypen, wenden Sie sich an eine Elektro-Fachkraft.

Gebläse funktioniert nicht.

• Das Gerät ist nicht eingeschaltet.

Prüfen Sie alle Leistungsstufen.
→ „4.3 Normalbetrieb“ (Seite 22).

• Das Gerät ist an einen Fensterkontaktschalter angeschlossen und das Fenster ist geschlossen.

Öffnen Sie das Fenster.

- Das Gerät ist an einen Unterdruckwächter angeschlossen. Der Unterdruckwächter erkennt einen kritischen Unterdruck.

Öffnen Sie ein Fenster.
Warten Sie bis der Luftdruck wieder normal ist.

Beleuchtung funktioniert nicht.

• Das Leuchtmittel ist defekt.

Wenden Sie sich an Ihren Fachhändler oder an den Kundendienst.

Geruchsbildung während des Betriebs.

• Die Filter-Füllung ist verbraucht.

Wechseln Sie die Filter-Füllung.
„6.2.3 Filter-Füllung wechseln (nur bei Umluftfilter BUF-BDL)“ (Seite 27).

Schlechte Leistung des Geräts.

• Der Umluftfilter hat sich zugesetzt.

Erneuern Sie die Filter-Füllung des Umluftfilters.
„6.2.3 Filter-Füllung wechseln (nur bei Umluftfilter BUF-BDL)“ (Seite 27).

• Die Abluftleitung wurde nicht sachgemäß angeschlossen oder verlegt.

Wenden Sie sich an Ihren Fachhändler oder an den Kundendienst.

Das Gerät reagiert nicht auf Eingaben an der Fernbedienung.

• Der Infrarot-Sensor am Gerät ist abgedeckt.
Stellen Sie sicher, dass der Infrarot-Sensor nicht abgedeckt ist.
• Die Fernbedienung ist nicht auf den Infrarot-Sensor gerichtet.
Richten Sie die Fernbedienung auf den Infrarot-Sensor am Gerät aus.
- Der Abstand zwischen Fernbedienung und Infrarot-Sensor ist zu groß.
Gehen Sie mit der Fernbedienung näher an das Gerät.
• Der Akku der Fernbedienung ist leer.
Laden Sie den Akku.
„6.2.1 Akku laden“ (Seite 26).
• Die Fernbedienung ist verschmutzt.
Reinigen Sie die Fernbedienung.
→ „5. Reinigung“ (Seite 24).
• Die Spannungsversorgung ist unterbrochen.
Prüfen Sie, ob der allpolige Netzschalter eingeschaltet ist.
Schalten Sie den Netzschalter ein.
• Die Geräte-Software benötigt einen Neustart.
Unterbrechen Sie kurzzeitig die Stromversorgung.

Feuchtigkeit im Gerät.

- Tropf- oder Spritzwasser ist in das Gerät eingedrungen.

- Flüssigkeit aus Behältern (z. B. Vasen, Flaschen) auf dem Gerät ist in das Gerät eingedrungen.

- Tropf- oder Spritzwasser ist in das Gerät eingedrungen. - Flüssigkeit aus Behältern (z. B. Vasen, Flaschen) auf dem Gerät ist in das Gerät eingedrungen.

Unterbinden Sie sofort die Stromzufuhr, indem Sie die Sicherung entfernen.

Stellen Sie sicher, dass die Stromzufuhr des Geräts nicht versehentlich wiederhergestellt wird. Stellen Sie z. B. jemanden ab, der das Einschalten der Sicherung verhindert.

Stellen Sie sicher, dass keine weiteren Flüssigkeiten in das Gerät eindringen können.

Lassen Sie das Gerät trocknen.

Lassen Sie das Gerät durch qualifiziertes Fachpersonal prüfen und reparieren, bevor Sie das Gerät erneut verwenden.

Wenn sich eine Störung nicht beheben lässt:

Wenden Sie sich an Ihren Fachhändler oder an den Kundendienst.

7. Demontage

⚠️WARNUNG!

Verletzungsgefahr durch unsachgemäße Handhabung.

Größe und Gewicht des Geräts verlangen beim Abhängen viel Kraft. Wenn das Gerät herunterfällt, sind schwere Verletzungen möglich.

Hängen Sie das Gerät mit mindestens drei Personen ab.
Sorgen Sie für einen sicheren Stand beim Abhängen.
Stellen Sie sicher, dass sich keine weiteren Personen im Arbeitsbereich aufhalten.

⚠️ ACHTUNG!

Gefahr von Sachschäden durch unsachgemäße Handhabung.

Größe und Gewicht des Geräts verlangen beim Abhängen viel Kraft. Wenn das Gerät herunterfällt, können Gerät, Küchenmöbel und andere Gegenstände beschädigt werden.

Schützen Sie den Haubenkorpus (z. B. mit einer Decke) gegen Beschädigungen und Kratzer.
Decken Sie das abgekühlte Kochfeld ab.
Halten Sie den Montagebereich frei.

7.1 Haubenkorpus demontieren

Fahren Sie das Gerät in eine Position, so dass der Abstand zur Deckenkonsole nicht mehr als 1150 mm beträgt.
Stellen Sie das Gerät auf einer geeigneten Unterlage (z. B. Arbeitsböcke) ab.
Unterbrechen Sie allpolig die Spannungsversorgung des Geräts.
Lösen Sie die Verschlussmuttern an der Verkleidung der Deckenkonsole.
Legen Sie die Verkleidung auf dem Korpus ab.
Ziehen Sie den Wielandstecker ab.
Entfernen Sie die Schrauben an der Zugentlastung.
Legen Sie das Netzkabel mit dem Wielandstecker auf dem Korpus ab.

Wenn vorhanden:

Entfernen Sie vorhandene Anschlusskabel vom Zubehör.
Halten Sie den Korpus mit zwei Personen.
Lösen Sie durch eine dritte Person die Sicherungsmuttern (Kontermuttern) der Tragsiele an den Befestigungshülsen.
Schrauben Sie die Befestigungshülsen von den Gewindezapfen und lösen Sie die Tragsseile.
Legen Sie die Tragseile auf dem Korpus ab.
Sichern Sie alle beweglichen Teile auf dem Haubenkorpus.
Stellen Sie den Korpus auf einer sauberen, festen Unterlage oder in der Verpackung ab.

7.2 Deckenanschlussplattedemontieren

Entfernen Sie die Muttern und Unterlegscheiben von den Langlöchern in der Decken anschluss platte.
Lösen Sie die Muttern an den Schlosslöchern in der Deckenanschlussplatte.
Drehen Sie die Decken anschluss platte.
Nehmen Sie die Decken anschluss platte ab.
Legen Sie die Decken anschluss platte auf einer sauberen, festen Unterlage oder in der Verpackung ab.
Entfernen Sie die Muttern und Unterlegscheiben von den Schlosslöchern.

Das Gerät ist demontiert.

Bei Abluftbetrieb:

Entfernen Sie die Abluftleitung.

8. Entsorgung

8.1 Verpackung entsorgen

⚠️ACHTUNG!

Gefahr von Umweltschäden durch nicht sachgerechte Entsorgung der Verpackung.

Geben Sie die Verpackung nicht in den normalen Hausmüll.
Führen Sie die Verpackung der umwelt- und sachgerechten Wiederverwertung (Recycling) zu.

Die Verpackung dient zum Schutz vor Transportschäden. Nur die Originalverpackung gewährleistet einen ausreichenden Schutz während des Transports.

Bewahren Sie die Verpackung für Kinder unzugänglich auf.

Die Verpackungsmaterialien sind nach umweltverträglichen Gesichtspunkten ausgewählt und aus wieder verwertbaren Materialien hergestellt. Die Verpackungsmaterialien können nach Gebrauch in den Rohstoffkreislauf zurückgeführt werden. Dadurch können wertvolle Rohstoffe eingespart werden.

• Die Außenverpackung besteht aus Pappe.
- Das Füllmaterial und die Einlagen bestehen aus Pappe oder Styropor.
• Die Schutzfolien und Beutel bestehen aus Polyethylen (PE).
Entsorgen Sie die Verpackung umweltfreundlich getrennt nach Werkstoffen.

8.2 Filter-Füllung entsorgen

Entsorgen Sie die Aktivkohle nach dem örtlich gültigen Abfallbeseitigungsgesetz (EG-Abfallschlüssel 061302).

8.3 Gerät entsorgen

⚠️ACHTUNG!

Gefahr von Umweltschäden durch nicht sachgerechte Entsorgung des Geräts.

Das Gerät unterliegt der europäischen Richtlinie 2012/19/EU und darf nicht im Hausmüll entsorgt werden.

Geben Sie das Gerät am Ende der Nutzungszeit nicht in den normalen Hausmüll.
Erkundigen Sie sich bei Ihrer Stadt- oder Gemeindeverwaltung nach Möglichkeiten einer umwelt- und sachgerechten Wiederverwertung (Recycling) oder Entsorgung des Geräts.

Machen Sie das Gerät nach der Demontage unbrauchbar, z. B. durch Abschneiden des spannungslosen Netzkabels.

Entsorgen Sie das Gerät nach den gesetzlichen Bestimmungen über einen Entsorgungsfachbetrieb oder Ihre kommunale Entsorgungseinrichtung.

Kontakt

Wenn Sie Anregungen oder Fragen haben, wählen Sie aus folgenden Möglichkeiten:

Post: berbel Ablufttechnik GmbH

Sandkampstraße 100

D-48432 Rheine

Telefon: [phone]

Mo bis Do 8:00 – 17:30 Uhr und Fr 8:00 – 16:30 Uhr

Telefax: +49 (0) 5971/8080 9-10

Internet: www.berbel.de

E-Mail: [e-mail]

Kundendienst des Herstellers kontaktieren

Sie können unseren Kundendienst auf verschiedene Arten kontaktieren. Wählen Sie aus folgenden Möglichkeiten:

Telefon: [phone]

Mo bis Do 8:00 – 17:30 Uhr und Fr 8:00 – 16:30 Uhr

Telefax: +49 (0) 5971/8080 9-10

E-Mail: [e-mail]
