BEDIENUNGSANLEITUNG DVB-T Helios

Digitaler DVB-T Empfänger

Bitte lesen Sie diese Bedienungsanleitung bevor Sie das Gerät in Betrieb nehmen!

Inhalt

1. Sicherheitshinweise
2. Anschließen des Empfängers 1
3. Überblick über die Frontseite/Rückseite 2
4. Die Fernbedienung 3
5. Bedienung des Empfängers Vorprogrammierte Kanäle/Frequenzen 4 Einstellen der Sprache des Menüs 4 Einstellen der 5 Volt Spannung 4 Automatische Kanalsuche 4 5
6. Bedienung des Empfängers Auswahl des Kanals 6 Radio-Kanäle 6 Elektronischer Programmführer EPG 6 Lautstärkeeinstellung 6 Auswahl des Tons 6
7. Kanäle editieren Kanalinformationen 7 Kanäle editieren 7 Kanäle sperren 7 Kanäle überspringen 7 Kanäle löschen 7 Kanäle verschieben 8 Kanäle sortieren 8 Favoritenkanäle 8
8. Systemeinstellungen A/V Ausgang 9 Einstellung 5 Volt Ausgang 9 Ortszeit 9 Timer 9 Systeminfo 9
9. Benutzereinstellungen Kindersicherung 10 OSD Einstellungen 10 Werksreset 10
10. Technische Daten 11

1. Sicherheitshinweise

- Netzanschluß

Das Gerät arbeitet mit einer Netzspannung von 80-260 Volt AC, 50/60 Hz. Leistungsaufnahme typ. 10-14 Watt.

- Netzkabel

Achten Sie darauf, dass das Netzkabel nicht beschädigt wird. Ein Gerät mit beschädigtem Netzkabel darf nicht mehr betrieben werden. Verlegen Sie die Anschlußkabel so, dass keine Stolpergefahr besteht.

- Reinigung

Bevor Sie das Gerät reinigen bzw. öffnen, trennen Sie es durch Ziehen des Netzsteckers vom Stromnetz. Verwenden Sie bei der Reinigung kein Spray oder Flüssigreiniger, sondern nur ein angefeuchtetes Tuch.

- Wasser und Feuchtigkeit

Benutzen Sie das Gerät nicht an feuchten Plätzen (Badezimmer, Küche oder bei Regen im Freien). Es könnte zu einer Zerstörung des Gerätes führen. Falls Wasser in das Gerät eingedrungen sein sollte, berühren Sie dieses nicht mehr. Ziehen Sie sofort den Netzstecker und fragen Sie einen qualifizierten Fachmann um Hilfe. Setzen Sie das Gerät niemals starken Temperaturschwankungen aus.

- Ventilation

Für die im Gerät entstehende Wärme sind Lüftungsschlitze vorgesehen. Diese dürfen auf keinen Fall verschlossen oder zugestellt werden. Das Gerät sollte nicht in der Nähe einer Heizung installiert werden. Auch das Einbauen in einem Regal sollte nur bei ausreichender Wärmezirkulation erfolgen.

- Reparaturen

Das Gerät ist wartungsfrei. Überlassen Sie Reparaturen dem autorisierten Fachhandel. Ein Öffnen des Gerätes kann zu elektrischen Schlägen und Verbrennungen führen! Für unsachgemäße Behandlung haftet der Hersteller nicht!

-RS 232 Computeranschluß

Der Anschluß eines Computers an Ihren Empfänger erfolgt über ein spezielles, nur für diesen Empfänger vorgesehenen Kabel. Ein Anschluß des Computers über ein anderes Kabel kann zu Schäden an Ihrem Computer und Empfänger führen. Ebenso führt das Einspielen einer falschen Betriebssoftware zur Zerstörung des Empfängers. Solche Schäden fallen nicht unter die Gewährleistung und der Hersteller ist für Folgeschäden nicht haftbar!

WARNUNG! GERÄT NICHT ÖFFNEN! Gefahr eines Stromschlages Gegen Feuchtigkeit schützen

2. Anschließen des Empfängers

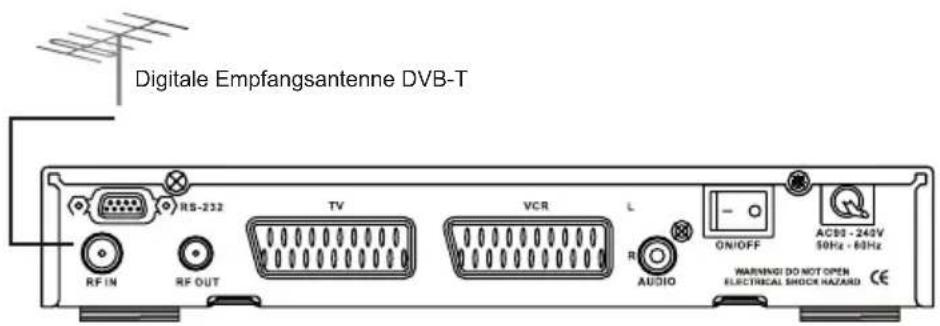

Anschließen der DVB-T Antenne

a) Anschluss der DVB-T

Antenne:

Digitale Empfangsantenne DVB-T RS-232 TV VCR L RF IN RF OUT R AUDIO ON/OFF AC80 - 240V 50Hz - 60Hz WARNING! DO NOT OPEN ELECTRICAL SHOCK HAZARD CE

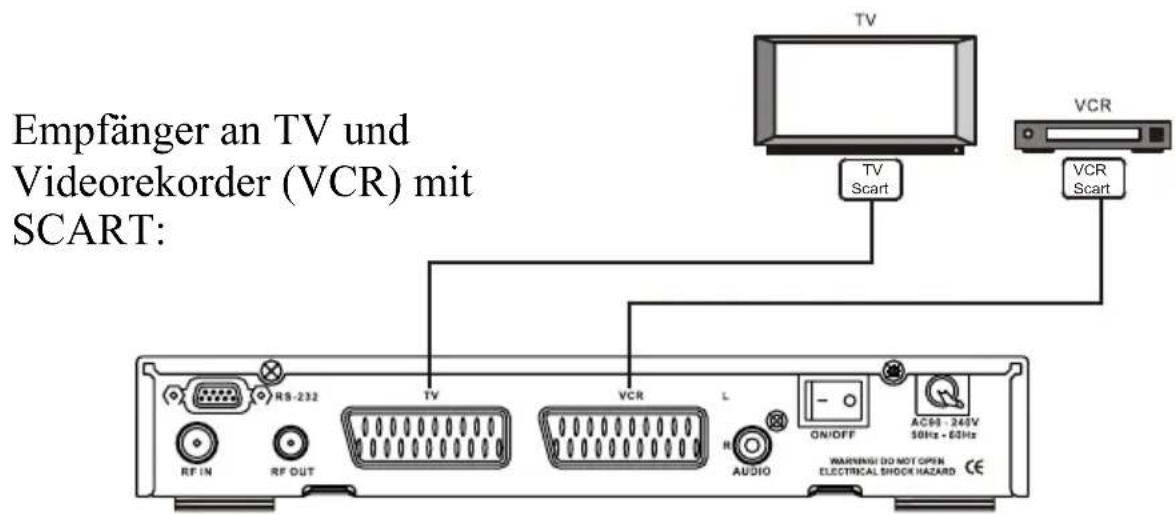

Anschließen von TV oder Videorekorder

Empfänger an TV und Videorekorder (VCR) mit SCART: TV TV Scart VCR VCR Scart RS-232 TV VCR L RF IN RF OUT R AUDIO ON/OFF ACB - 248V 50Hz - 60Hz WARNING! DO NOT OPEN ELECTRICAL SHOCK HAZARD CE

3. Überblick über Front-/Rückseite

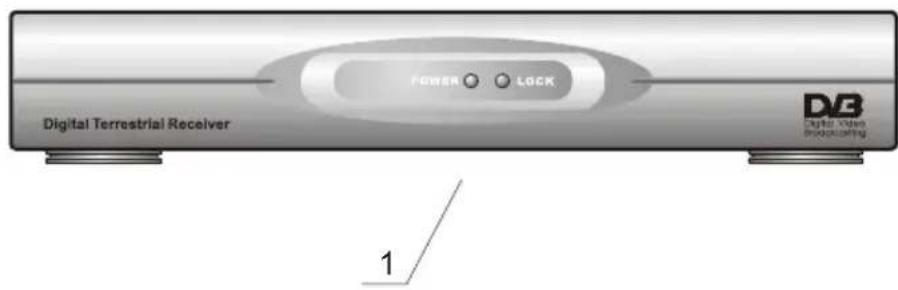

Frontseite

1. LED Status Anzeige

Grün: Empfänger eingeschaltet

Rot: Empfänger ausgeschaltet (Stand-by)

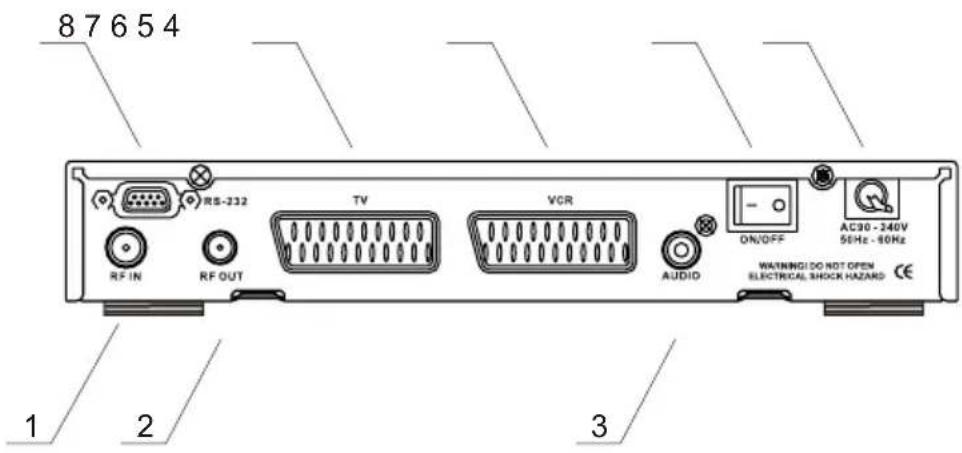

Rückseite

87654 RS-232 TV VCR RF IN RF OUT AUDIO ON/OFF AC90 - 240V 50Hz - 80Hz WARNING/DO NOT OPEN ELECTRICAL SHOCK HAZARD 1 2 3

1. RF In

Anschluß für die DVB-T Antenne

2. RF OUT

Anschluß zur Weiterleitung der Antenne an einen zweiten DVB-T Empfänger

3. SPDIF

Digitaler Audioausgang

4. AC 80-260V

Netzkabel

5. ON/OFF

Hauptnetzschalter

6. VCR Scart

Scartanschluß für einen Videorekorder

7. TV SCART

Scartanschluß für das TV-Gerät

8.RS-232

Zum Anschluß an einen Computer

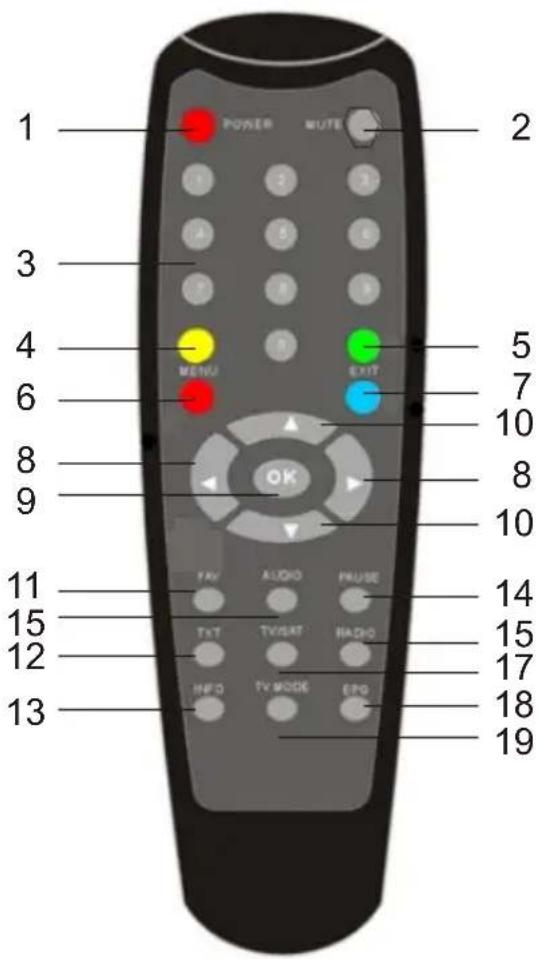

4. Die Fernbedienung

(1) POWER Ein/Ausschalter

(2) MUTE Ton ein/aus

(3) Zahlentastatur 0-9 Zum direkten Anwählen der Kanäle und Einstellungen im Menü

(4) Gelbe Taste Zur Verwendung im Kanalmenü

(5) Grüne Taste Zur Verwendung im Kanalmenü und Aufruf des zuletzt gesehenen Kanal

(6) MENU Schaltet das Menü ein und aus

(7) Exit Schaltet das Menü bzw. die Kanalliste aus

(8) Pfeiltasten ◀▶ Zum Ändern der Lautstärke und Einstellungen im Menü

(9) OK Zeigt Kanalliste an und zur Bestätigung innerhalb des Menüs

(10) Pfeiltasten ▲▼ Zur schrittweisen Umschaltung der Kanäle und für Einstellungen im Menü

(11) FAV Zeigt die Favoritenkanalliste an. Nochmaliges Drücken = nächste Liste

(12) TXT Schaltet die Übertragung des Videotextsignals an das TV-Gerät aus oder ein

(13) INFO Zeigt den Kanal, Frequnez und die Uhrzeit an

(14) PAUSE Erzeugt ein Standbild

(15) AUDIO Auswahl der Sprache bei mehrsprachigen Sendungen und Auswahl mono und stereo

(16) RADIO Umschaltung zwischen Radio- und TV-Kanälen

(17) TV/SAT In diesem Modell ohne Funktion

(18) EPG Zeigt den elektronischen Programmführer

(19) TV MODE Ohne Funktion in diesem Modell

1 POWER MUTE 2 3 5 4 MENU EXIT 7 6 10 8 OK 8 9 10 11 FAV AUDIO PHUSE 14 15 TXT TVSAT RADIO 15 12 INFO TV MODE EPG 17 13 18 19

5. Erste Inbetriebnahme

a. Vorprogrammierte Kanäle/Frequenzen

Der Empfänger ist werkseitig mit Kanälen/Frequenzen für den Empfang von DVB-T vorprogrammiert. Durch einen automatischen Sendersuchlauf erhalten Sie die in Ihrem Gebiet ausgestrahlten Kanäle. Sie können diese Kanäle löschen oder verschieben (siehe Seite 6 dieser Anleitung). Bei einem Werksreset werden die gespeicherten SKanäle gelöscht und Sie müssen einen neuen Suchlauf starten.

Nachdem Sie alle nötigen Kabelverbindungen hergestellt haben, schalten Sie den Empfänger mit dem Hauptschalter an der Rückseite ein.

b. Einstellen der Sprache des Menüs

Der Empfänger ist werkseitig auf englische Sprache eingestellt. Sie können die Sprache der

Bildschirmanzeige jederzeit ändern.

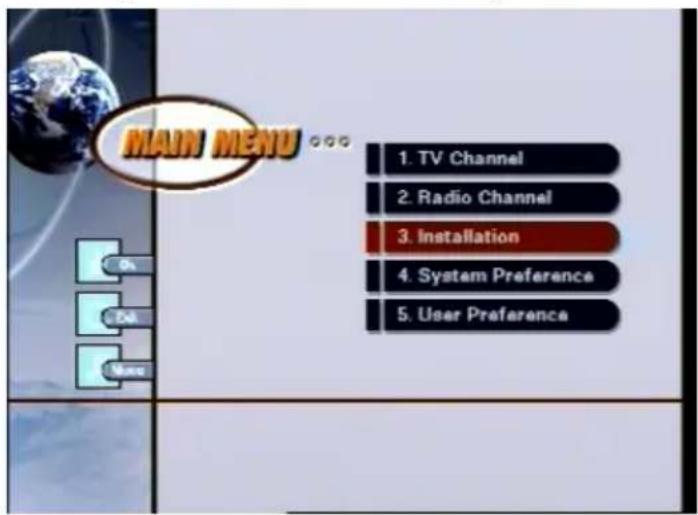

Drücken Sie die Taste MENU auf der Fernbedienung. Sie erhalten nebenstehende englische Bildschirmanzeige. Wählen Sie mit Hilfe der Pdeicht Astenükmkt USER PREFERENCE und bestätigen Sie mit OK.

Sie erhalten nebenstehende Anzeige. Wählen Sie mit Hilfe der Pfeiltasten ▲▼ den Menüpunkt OSD CONTROL, bestätigen Sie mit OK und wählen Sie bei MENU LANGUAGE mit den Pfeiltasten ◀▶ die gewünschte Sprache aus. Mit der Taste MENU verlassen Sie die Bildschirmanzeige wieder.

d. Einstellung der 5 Volt Versorgungsspannung für aktive Antenne

Falls Sie eine aktive Antenne mit eingebautem Verstärker und ohne eigene Stromversorgung nutzen, müssen Sie vor dem Sendersuchlauf die 5 Volt Versorgungsspannung einschalten. Andernfalls erhalten Sie keinen bzw. schlechten Empfang. Die Versorgungsspannung ist werkseitig auf AUS eingestellt. Gehen Sie in das Menü SYSTEMEINSTELLUNGEN und anschließend auf EINSTELLUNG 5V AUSGANG. Stellen Sie den 5 Volt Ausgang auf EIN.

MAIN MENU 1. TV Channel 2. Radio Channel 3. Installation 4. System Preference 5. User Preference

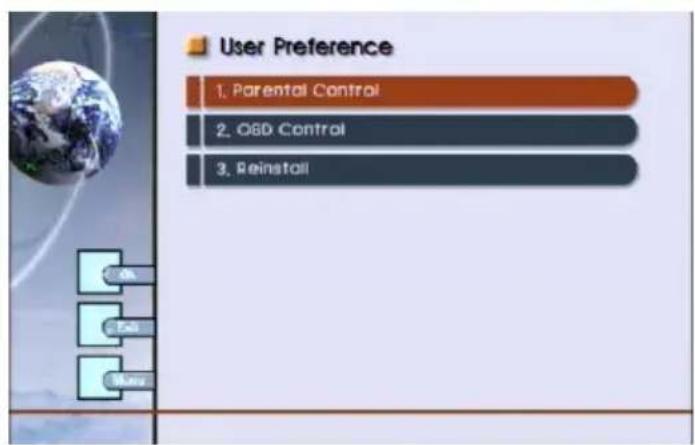

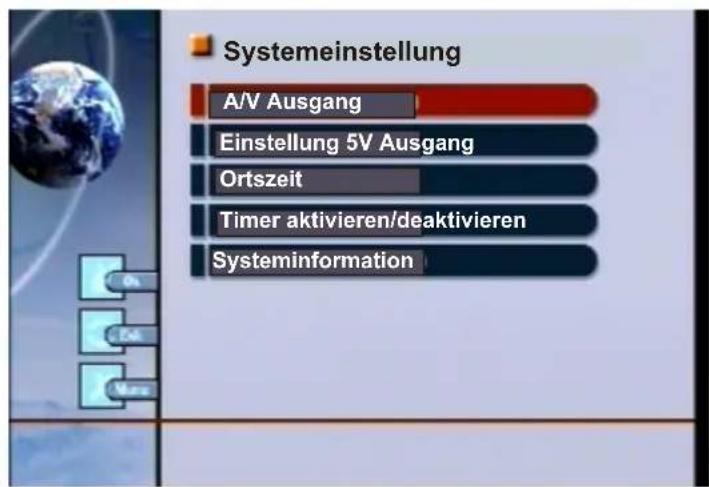

Systemeinstellung A/V Ausgang Einstellung 5V Ausgang Ortszeit Timer aktivieren/deaktivieren Systeminformation

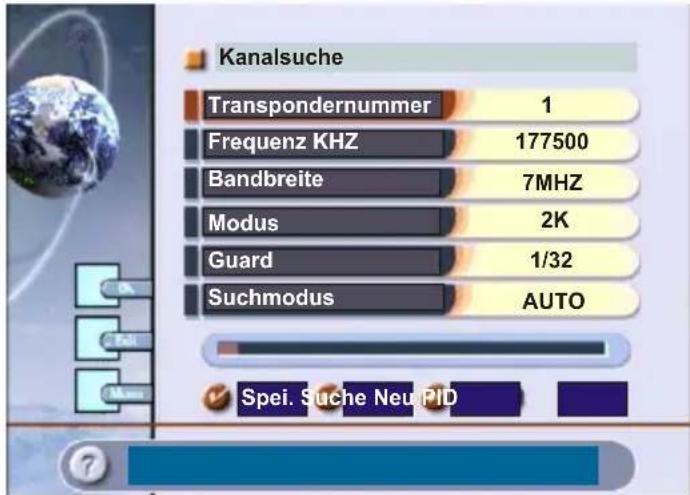

d. Automatische Kanalsuche

Der Empfänger ist werkseitig mit Frequenzen für deutsches DVB-T vorprogrammiert, Sie müssen einen Kanalsuchlauf ausführen um die Frequenzen nach Kanälen abzusuchen. Wählen Sie im Hauptmenü KANALSUCHE.

1. Kanal

Wollen Sie nur einen bestimmten Kanal/Frequenz nach Sendern absuchen,

können Sie diesen Kanal hier auswählen. Durch OK bekommen Sie die Liste der eingestellten Kanäle mit dazugehöriger Frequenz angezeigt. Wählen Sie den gewünschten Kanal mit Hilfe der Pfeiltasten und bestätigen Sie mit OK. Falls Sie alle Kanäle nach Sendern absuchen wollen, brauchen Sie hier keine Auswahl vornehmen.

2. Frequenz

Sie bekommen die Frequenz in KHZ angezeigt. Wie bereits erwähnt, ist der Empfänger auf die deutschen Frequenzen vorprogrammiert und Sie müssen keine Änderungen machen. Sie haben aber die Möglichkeit die Frequenz über die Pfeiltasten ◀ oder direkt über die numerischen Tasten der Fernbedienung zu ändern.

3. Bandbreite/Modus/Guard

Auch hier brauchen Sie keine Einstellung bei Einsatz in Deutschland vorzunehmen. Der Empfänger ist auf deutsche DVB-T Werte voreingestellt.

4. Suchlauf Option

Hier wählen Sie ob Sie alle Kanäle (AUTO) oder nur den oben ausgewählten Kanal (TP) nach Sendeern absuchen lassen wollen. Weiterhin haben Sie die Option NETZWERK auszuwählen. Bei dieser Funktion werden zusammengehörende Kanäle automatisch abgesucht.

5. Speichern

Durch OK werden die von Ihnen eventuell vorgenommenen Änderungen abgespeichert.

6. Suche

Mit OK wird der Sendersuchlauf gestartet und eventuelle Änderungen in der Einstellung automatisch mit gespeichert. Je nach Einstellung in der Suchlauf Option wird nur der ausgewählte Kanal nach Sendern abgesucht (TP) oder alle Kanäle (AUTO oder NETZWERK). In einem neuen Fenster sehen Sie die gefundenen Sender und den Fortgang der Suche. Sie verlassen das Fenster mit EXIT und die Sender werden automatisch abgespeichert. Falls Sie bereits einen Suchlauf ausgeführt haben, werden Sie gefragt ob die alten Sender gelöscht werden sollen. Mit OK bestätigen Sie das Löschen und mit EXIT werden die Sender beibehalten und eventuell mit neuen Werten abgespeichert. Mit EXIT verlassen Sie das Menü.

7. Neu

Mit OK können Sie einen weiteren Kanal hinzufügen. Sie können die Frequenz, Bandbreite, Modus und Guard selbst eingeben. Mit OK bei SPEICHERN wird der neue Kanal abgespeichert.

8. PID

Hier können Sie gezielt nach einem Sender suchen. Voraussetzung ist die exakte Eingabe der PID's. Ebenfalls Können Sie dem Sender einen Namen geben. Mit OK bei Kanalname öffnet sich ein Tastaturfenster und Sie können den Namen eingeben. Mit DEL können Sie Zeichen löschen.

6. Bedienung des Empfängers

a. Auswahl der Kanäle

Durch Drücken der Taste OK auf der Fernbedienung wird Ihnen die Kanalliste angezeigt. Mit Hilfe der Pfeiltasten ▲▼ können Sie den gewünschten Kanal uswählen. Mit den Pfeiltasten ◀▶können Sie sch elhin der Kanalliste blättern. Das Bild des ausg wählten Kanals wird Ihnen rechts in einem kleinen Bildschirm angezeigt. Die Umschaltung auf den ausgewählten Kanal erfolgt zeitverzögert. Sie können de Auswahl beschleunigen, indem Sie die Taste OK drücken. In der rechten Spalte neben den Kanalnamenbekommen Sie u.U. Symbole angezeigt die anzeigen ob der Kanal gesperrt, versteckt usw. ist.

Mit der Taste EXIT verlassen Sie die Kanalliste und das Bild des ausgewählten Kanals wird angezeigt. Sie können auch direkt ohne Aufruf der Kanalliste einen Kanal auswählen, indem Sie die Kanalnummer über die Zahlentastatur numerisch eingeben.

b. Radiokanäle

Die Umschaltung zwischen TV- und Radiokanälen erfolgt über die Taste RADIO. Die Auswahl des Radiokanals erfolgt wie die Auswahl der TV-Kanäle. Durch erneutes Drücken der Taste RADIO kommen Sie wieder zu den TV-Kanälen.

c. Elektronischer Programmführer EPG

Durch Drücken der Taste EPG erhalten Sie Informationen und Sendezeiten zu den aktuellen und nächsten Sendungen angezeigt. Mit den Pfeiltasten können Sie eine Sendung auswählen und durch Drücken der OK Taste wird eine Kurzbeschreibung der Sendung angezeigt. Mit OK wird die Kurzbeschreibung wieder abgeschaltet. Mit den Pfeiltasten wählen Sie den Wochentag. Mit EXIT verlassen Sie die EPG Anzeige. Bitte beachten Sie folgendes: Der Empfang der EPG-Daten nimmt einige Sekunden in Anspruch, so daß diese nicht sofort nach Auswahl des Kanals aufrufbar sind. Ebenso werden diese EPG-Daten nicht von allen Sendlern ausgestrahlt und können daher nicht bei allen Sendlern angezeigt werden.

d. Lautstärkeeinstellung

Sie können die Lautstärke mit Hilfe der Pfeiltasten ◀▶einstellen. Diese Einstellung funktioniert nur im normalen Bildmodus. Falls Sie sich in der Knalliste oder im Menü befinden, haben die Pfeiltasten eine andere Funktion.

e. Auswahl des Tons

Mit Hilfe der Taste AUDIO können Sie zwischen stereo, mono links und mono rechts auswählen. Ebenso können Sie bei mehrsprachigen Sendungen die von Ihnen gewünschte Sprache auswählen. Bei einigen Kanälen werden Radioprogramme als Unterton ausgestrahlt. Auch diese Radioprogramme können Sie mit der Taste AUDIO auswählen. Gehen Sie mit Hilfe der Pfeiltasten zu der gewünschten Auswahl (stereo oder Sprachauswahl) und bestätigen Sie mit OK. Sie erhalten eine Liste der verfügbaren Tonunterträger. Wählen Sie mit den Pfeiltasten den gewünschten Ton und bestätigen Sie mit OK. Mit EXIT verlassen Sie wieder die Anzeige.

7. Kanäle editieren

Sie haben die Möglichkeit Kanäle zu löschen, zu sperren (Kindersicherung), umzubenennen, zu sortieren, zu verbergen und zu verschieben. Drücken Sie die Taste MENU auf der Fernbedienung, Sie erhalten nebenstehendes Hauptmenü.

Wählen Sie mit den Pfeiltasten TV KANÄLE oder RADIO KANÄLE und bestätigen Sie mit OK.

a. Kanalinformationen

Sie erhalten nebenstehendes Bild und bekommen Informationen über den Kanal (TP), Frequenz usw.

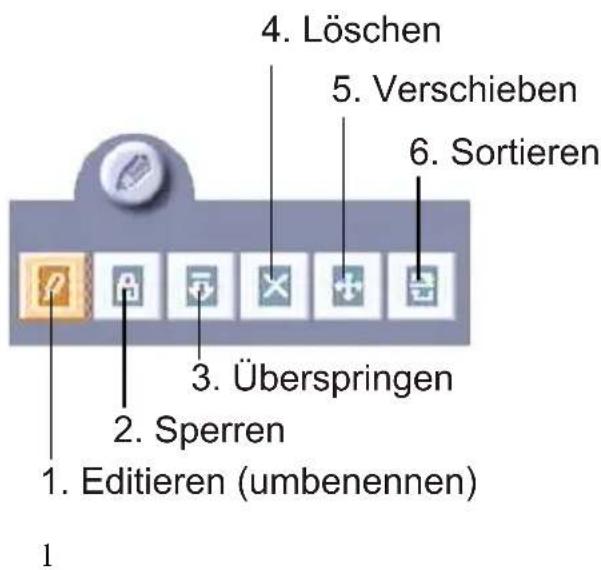

b. Kanäle editieren

Mit der GELBEN Taste schalten Sie weiter zur nächsten Auswahl. Mit den Pfeiltasten

wählen Sie die gewünschte Funktion (siehe unten stehendes Bild).

1. Editieren (umbenennen)

Bestätigen Sie mit OK. Wählen Sie mit den Pfeiltasten den Kanal und bestätigen Sie mit OK. Sie erhalten eine Tastatur eingeblendet. Mit der GRÜNEN Taste löschen Sie Zeichen, mit den Pfeiltasten wählen Sie die neuen Zeichen und mit OK werden diese übernommen. Mit der GELBEN Taste verlassen Sie die Tastatur und der neue Name wird abgespeichert.

2. Sperren

Sie haben die Möglichkeit einzelne Kanäle zu sperren (Kindersicherung). Danach werden Sie bei jeder Auswahl diesen Kanals zur Eingabe einer Geheimzahl(PIN) aufgefordert. Die werkseitig voreingestellte Geheimzahl ist "0000". Sie können dieses Passwort jederzeit ändern. Wählen Sie in der Liste den gewünschten Kanal, mit OK bestätigen Sie die Sperre.

3. Überspringen

Sie können einzelne Kanäle nicht mehr in der Kanalliste anzeigen lassen ohne diese zu löschen.

4. Löschen

Mit dieser Auswahl können Sie Kanäle löschen. Achtung: Der Kanal wird unwiderruflich aus der Kanalliste gelöscht!

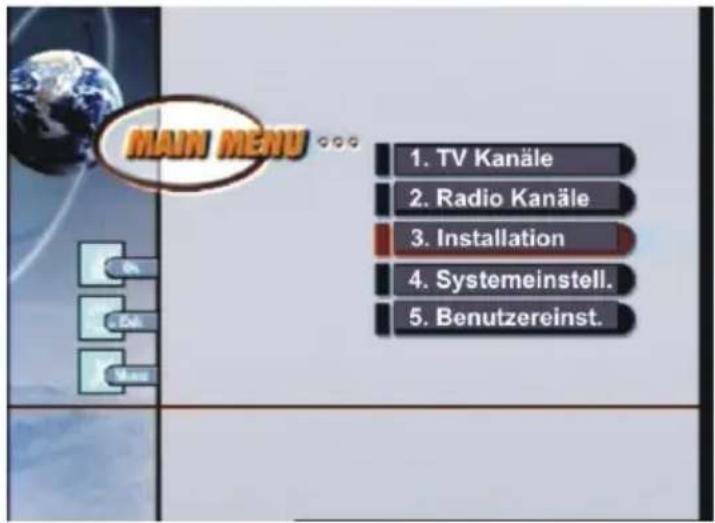

MAIN MENU 1. TV Kanäle 2. Radio Kanäle 3. Installation 4. Systemeinstell. 5. Benutzereinst.

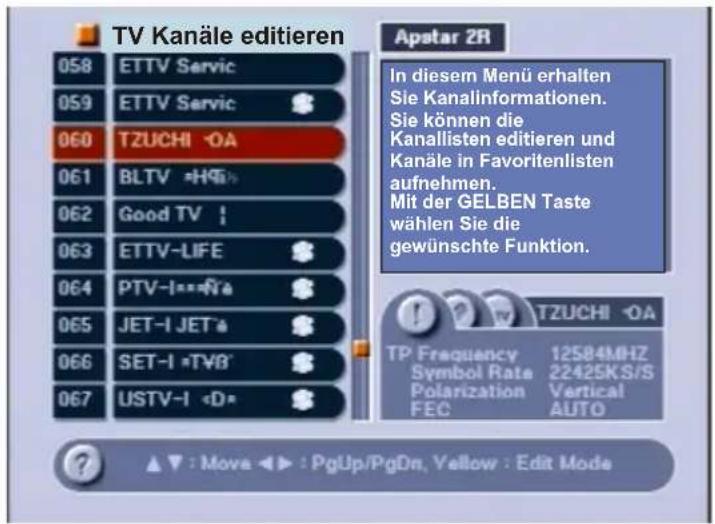

TV Kanäle editieren 058 ETTV Servic 059 ETTV Servic 060 TZUCHI -OA 061 BLTV -HG 062 Good TV ! 063 ETTV-LIFE 064 PTV-I=# 065 JET-I JET 066 SET-I *TVB* 067 USTV-I Apstar 2R In diesem Menü erhalten Sie Kanallinformationen. Sie können die Kanallisten editieren und Kanäle in Favoritenlisten aufnehmen. Mit der GELBEN Taste wählen Sie die gewünschte Funktion. TZUCHI -OA TP Frequency 12584MHZ Symbol Rate 22425KS/S Polarization Vertical FEC AUTO ? : Move : PgUp/PgDn, Yellow : Edit Mode

4. Löschen 5. Verschieben 6. Sortieren 3. Überspringen 2. Sperren 1. Editieren (umbenennen) 1

5. Verschieben

Verschieben Sie die Kanäle innerhalb der Kanalliste nach Ihren Wünschen. Wählen Sie den Kanal mit den Pfeiltasten und bestätigen Sie mit OK. Geben Sie den neue Kanalnummer mit der Fernbedienung ein, bestätigen Sie mit OK.

6. Sortieren

Mit dieser Funktion können Sie die Kanäle sortieren, z.B von A nach Z, von frei empfangbaren (FTA) nach verschlüsselten Kanälen (CAS) oder von Favoritenkanälen (FAV) zu nicht Favoritenkanälen. Wählen sie die gewünschte Zahl und die Kanalliste wird sortiert.

c. Favoritenkanäle

Sie haben die Möglichkeit Kanäle in Favoritenlisten zu verschieben. Es stehen 4 Listen zur Verfügung die werkseitig als MOVIE, NEWS, EDUCATE und SPORT gekennzeichnet sind. Sie können diese Namen der Listen jederzeit umbenennen.

Wählen Sie innerhalb des Menü TV KANÄLE bzw. RADIO Kanäle mit der GELBEN Taste den Menüpunkt FAVORITEN.

Mit den Pfeiltasten ◀wählen Sie die Liste aus. Mit OK können Sie den Listennamen ändern. Die Funktion ist gleich wie bei Kanäle editieren (umbenennen), siehe vorherige Seite.

Mit den Pfeiltasten ▲gelangen Sie zu nachstehendem Untermenü. Alle folgenden Einstellung gelten für die hier ausgewählte Liste!

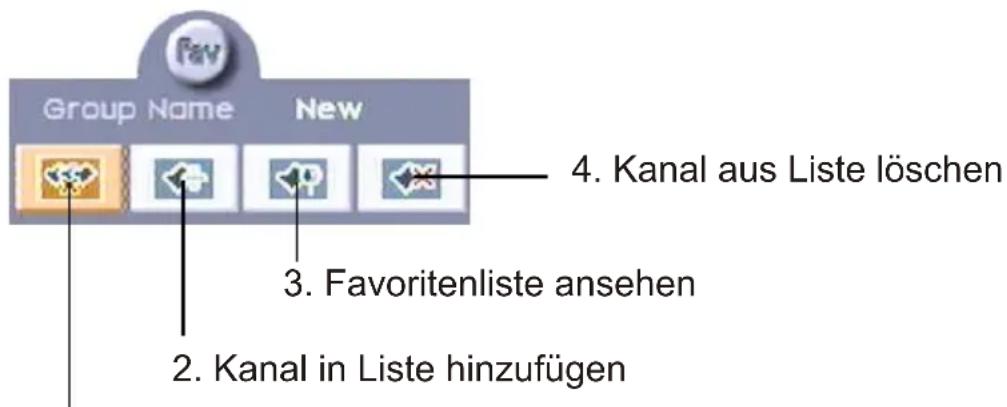

Group Name New 4. Kanal aus Liste löschen 3. Favoritenliste ansehen 2. Kanal in Liste hinzufügen

1. Liste löschen

1. Alle Kanäle in der Liste löschen

Mit OK werden alle Kanäle in der ausgewählten Liste gelöscht.

2. Kanal in Liste hinzufügen

Mit OK gelangen Sie in die Kanalliste. Wählen Sie den Kanal mit den Pfeiltasten. Bestätigen Sie mit OK und der Kanal wird in die vorher ausgewählte Favoritenliste aufgenommen. Mit der GELBEN Taste gelangen Sie wieder in das vorherige Menü.

3. Favoritenliste ansehen

Durch OK werden Ihnen die Kanäle der vorher ausgewählten Favoritengruppe angezeigt. Mit der GELBEN Taste gelangen Sie wieder zurück.

4. Kanal aus Favoritenliste löschen

Durch OK gelangen Sie in die Favoritenkanäle der vorher gewählten Gruppe. Wählen Sie mit den Pfeiltasten den Kanal welcher gelöscht werden soll. Mit OK wird der Kanal aus der Favoritenliste gelöscht. Mit der GELBEN Taste gehen Sie zurück zum vorherigen Menü.

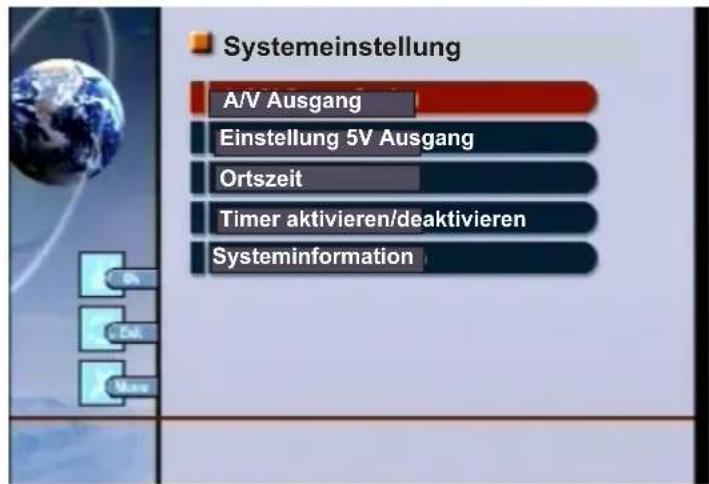

8. Systemeinstellung

Wählen Sie aus dem Hauptmenü SYSTEMEINSTELLUNG mit der Taste OK. Sie erhalten nebenstehende Anzeige.

1. A/V Ausgang

a. TV Typ

Wählen Sie mit den Pfeiltasten ◀len Typ Ihres TV Gerätes, PAL, NTSC oder AUTO. Normalstellung für europäische TV Geräte ist PAL.

Systemeinstellung A/V Ausgang Einstellung 5V Ausgang Ortszeit Timer aktivieren/deaktivieren Systeminformation

b. Videoausgang

Wählen Sie zwischen RGB und normales Videosignal CVBS. RGB ergibt normalerweise eine bessere Bildqualität.

c. Bildformat

Wählen Sie das Bildformat Ihres TV, 4:3 oder 16:9.

d. AUX Modus

Einstellung für die Schaltspannung der Scartbuchse. Normalstellung ist AUTO.

2. Einstellung 5 Volt Ausgang

Bei Verwendung einer aktiven Antenne mit Verstärker und ohne eigene Stromversorgung, muß die 5 Volt Spannung auf EIN gestellt werden. Andernfalls haben Sie keinen bzw. schlechten Empfang.

3. Ortszeit

a. GMT Benutzung

Ein: Uhrzeit wird autom. über den Videotext eingestellt. Aus: Uhrzeit kann manuell eingegeben werden.

b. GMT Zeitzone

Für Mitteleuropa: GMT+1 (Winterzeit), GMT+2 (Sommerzeit). Wichtig für die exakte Anzeige der Uhrzeit und für den EPG!

c. Manuelle Zeitseinstellung

Wenn GMT Benutzung auf aus gestellt ist, können Sie hier die Uhrzeit und das Datum manuell eingeben.

4. Timer aktiv/inaktiv

Sie können bis zu 8 Timer aktivieren. Sie können den Empfänger so programmieren, dass er sich automatisch zu einer einstellbaren Zeit und Datum auf einem bestimmten Kanal ein- oder ausschaltet. Ebenso können Sie den Timer auf täglich programmieren.

5. Systeminformation

Gibt Auskunft über die Hard- und Softwareversion des Empfängers.

9. Benutzereinstellungen

Wählen Sie aus dem Hauptmenü BENUTZEREINSTELLUNGEN mit der Taste OK. Sie erhalten nebenstehende Anzeige.

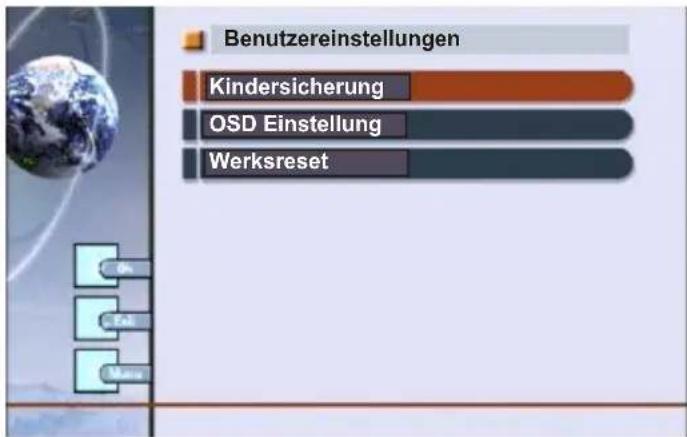

Benutzereinstellungen Kindersicherung OSD Einstellung Werksreset

1. Kindersicherung

Bestätigen Sie mit OK und Sie können verschiedene Menü gegen Benutzung sperren. Nur bei Eingabe der Geheimzahl (PIN) wird dann dieses Menü angezeigt. Ebenso können Sie eine neue Geheimzahl eingeben. Die werkseitig voreingestellte Geheimzahl ist 0000.

2. OSD Einstellung

a. Menüsprache

Wählen Sie die Sprache der Bildschirmanzeige (OSD) aus.

b. OSD Transparenz

Wählen Sie mit den Pfeiltasten ◀ den gewünschten Wert für die Transparenz der Bildschirmanzeige (OSD).

c. Anzeigelänge der Kanalinfo/Lautstärkeinfo

Wählen Sie die Dauer der Einblendung.

3. Werksreset

Mit dieser Funktion können Sie den Empfänger wieder auf Werkseinstellung zurücksetzen. Dabei werden Änderungen und von Ihnen gesuchte Kanäle gelöscht. Nur die werkseitig vorprogrammierten Frequenzen bleiben erhalten. Bestätigen Sie durch Eingabe der Geheimzahl. Werkseitig ist die Geheimzahl "0000" voreingestellt.

10. Technische Daten:

HF-Eigenschaften:

Eingangs-Frequenzbereich

Kanalbandbreite

Modulationsart

Mapping

Guard-Interval

FEC

Eingangspegelbereich/Impedanz

FM Schwelle

177,5-266,5 und 474-858 MHZ

7/8 schaltbar

COFDM 2K, 8K

QPSK, 16-QAM, 64-QAM

Ausgangsspannung/Impedanz

S/N

TV-System Audio:

Audio-Dekodierung

MPEG-1/-2 kompatibel, ISO/IEC 13818-3

Layer 1 und 2

32/44,1/48KHZ

0,04 - 20KHZ

770mV/75 Ohm

Samplingrate

Frequenzbereich

Ausgangsspannung/Impedanz

(an 10K Ohm)

S/N

= 65dB

Prozessor:

Speicher

-Flash

-SDRAM

Prozessor Taktrate

1MByte

8MByte

81MHZ

Sromversorgung:

Netzspannung

Leistungsaufnahme Betrieb/Stand-by

DC-Versorgung

80-260 Volt, 50/60HZ

typ. 14/10 Watt

5Volt/75Ohm über Antenneneingang

Anschlüsse:

HF-Ein-Ausgang

TV/VCR-Anschluss

Audioausgang digital

Datenschnittstelle

IEC Buchse/Stift

2xScart-Buche

Cinch-Buchse

Sub-D, 9-polig

Allgemeines:

Zulässige Umgebungstemperatur

+5....+40 C°

Änderungen und Irrtümer vorbehalten.
