BEDIENUNGSANLEITUNG Alabama Tortuga

Aufbau Gerüstzelt Alabama / Alaska

1. Das Gerüst auslegen, auf Vollständigkeit prüfen. (beiliegender Gestängeplan)
2. Gerüst ohne Fußrohre zusammenstecken (beiliegender Gestängeplan)
3. Zelthaut seitlich des Gerüstes auslegen und über das Zelt ziehen.
4. Auf einer Zeltseite beginnend: Fußrohre einstecken, (mit mehreren

Personen), Achtung: Punktbelastung auf einzelnen Stützen/Fußrohre vermeiden!

1. Restliche Außenabspannungen verankern.
   Reissverschlüsse müssen geschlossen sein

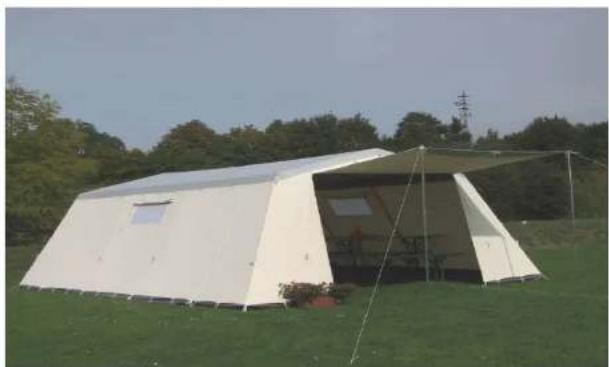

2. Abb. Aufgebautes Gerüstzelt Alabama Gr. 3

Abspannungen immer wieder kontrollieren ggfs. nachspannen
Abspannseile, Heringe zusätzlich markieren (Bänder etc.) Stolpergefahr

TORTUGA www.tortuga-gmbh.de

Inhalt:

1 x Zelthaut
1 x Stahlgerüst (siehe beiliegenden Gerüstplan)

Abspannleinen, Erdnägel und Heringe

(in der Zelthaut eingewickelt)

Innenkabine Alabama

bei der Innenkabine Alabama in Verbindung mit

dem Gerüst 28 mm ist unbedingt auf folgendes zu achten:

Innenzelthaken nicht am Gerüst einklicken sondern um des Gerüst wickeln und am Gummi fixieren. (Haken können sonst platzen)

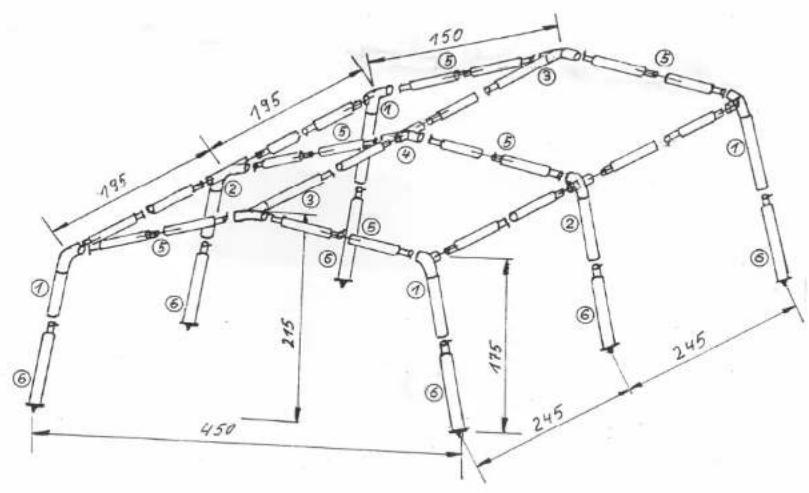

Zeltgerüst ALABAMA Größe 2

Stahlrohr 28 x 1 mm

No Bezeichnung Länge ⊗ Stück

1 Winkel Ecke re. und li. mit angefederter Stange 1 x 850 28 x 1 je 2
2 Winkelre. und limit angefederten Stangen 2 x 1000 28 x 1 2
3 Winkel vorn und hinten 28 x 1 2 Mitte
4 Winkel Mitte, Mitte mit angefederten Stanger 2 x 1000 28 x 1 1

5 Giebelrohr gefedert 1350 28 x 1 6

6 Fußrohr 1000 28 x 1 6

150 195 195 215 450 245 245 175 ⑥ ⑤ ④ ③ ② ① ⑤ ⑥ ⑤ ④ ③ ② ① ⑥ ⑤ ④ ③ ② ① ⑥ ⑤ ④ ③ ② ① ⑥ ⑤ ④ ③ ② ① ⑥ ⑤ ④ ③ ② ① ⑥ ⑤ ④ ③ ② ① ⑥ ⑤ ④
