BEDIENUNGSANLEITUNG TV-C16DDS Mobilline

Bedienungsanleitung für LED-HD-TV

Modell TV-C16DDS / TV-C19DDS / TV-C22DDS

INHALTSVERZEICHNIS

Lieferumfang 6

Bedienung/Anschlüsse 6-9

Einsetzen der Batterien 10

Anschlussmöglichkeiten....14

Auswahl der OSD Sprache 15

Auswahl eines Fernsehkanals....15

Auswahl der Eingangsquelle....15

OSD-Menü (Bild, Ton)....18

Kanäle 22

Teletext-Einstellungen 23

PC Menü 24

Teletext Funktionen....25

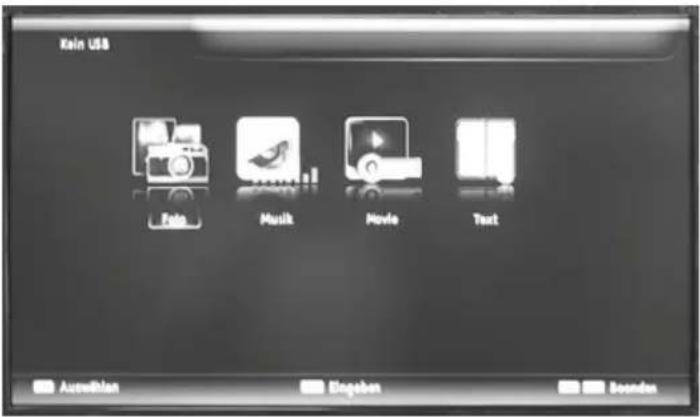

Media Bedienung 27

DVD Bedienung 37

Fehlerbehandlung....39

Informationen zum Kundendienst 41

Sehr geehrter Kunde,

Vielen Dank für den Kauf des LED TV. Wir empfehlen, diese Bedienungsanleitung aufmerksam zu lesen, bevor Sie das Gerät in Betrieb nehmen. Produkt- und Funktionskenntnis vor der Installation, helfen Pannen und Schäden zu vermeiden.

BITTE BEFOLGEN SIE DIE ANLEITUNG UND BEACHTEN SIE DIE WARNHINWEISE AUF IHREM LED TV UND IN DIESER BEDIENUNGSANLEITUNG.

Bitte beachten Sie!

Zu Ihrer Bequemlichkeit haben wir bereits eine Erstinstallation durchgeführt. Diese beinhaltet eine vorinstallierte Senderliste für den digitalen Satellitenempfang (DVB-S2).

1. SICHERHEITSHINWEISE

Hinweis:

Bitte vergewissern Sie sich vor Anschluss des Netzteils, dass Ihre Netzspannung für das Netzteil geeignet ist. Sollten Sie sich nicht sicher sein, wenden Sie sich bitte an Ihren örtlichen Stromanbieter.

WARNUNG:

STROMSCHLAGGEFAHR-GERÄT NICHT ÖFFNEN

Zur Vermeidung von Stromschlägen, öffnen Sie niemals das Gerät! Reparatur und Wartung des LED-Fernsehers darf nur durch den autorisierten Kundendienst durchgeführt werden! Umgehen Sie niemals die Erdung des Gerätes! Verändern oder modifizieren Sie niemals den Stecker, das Kabel oder das Netzteil! Zur Vermeidung von Feuer und Stromschlägen, sowie Störungen, benutzen Sie bitte nur empfohlene Zubehörteile.

Bestimmungsgemäßer Gebrauch und Umgebungsbedingungen:

Dieses TV-Gerät ist ausschließlich für den Empfang und die Wiedergabe von Bild- und Tonsignalen bestimmt. Es darf nicht in Räumen mit hoher Luftfeuchtigkeit (z.B. Bad oder Sauna) betrieben werden. Die Garantie wird nur für den Gebrauch in der genannten zulässigen Umgebung gewährt.

Wird das Gerät im Freien benutzt, sorgen Sie dafür, dass es vor Feuchtigkeit (Regen, Tropf- und Spritzwasser) geschützt ist. Hohe Feuchtigkeit führt zu Kriechströmen im Gerät. Dies kann zu Berührungsgefahr mit Spannungen oder einem Brand führen.

Haben sie das Gerät aus der Kälte in eine warme Umgebung gebracht, lassen Sie es wegen der möglichen Bildung von Kondensfeuchtigkeit ca. eine Stunde ausgeschaltet stehen.

Stellen Sie keine mit Flüssigkeit gefüllten Gegenstände oder brennende Kerzen auf das Gerät.

Je nach der gewählten Befestigung- bzw. Standlösung besteht Quetschgefahr zwischen TV-Gehäuse und Standfuß. Achten Sie beim Drehen des TV-Gerätes darauf, dass sich keine Finger oder Gegenstände in diesem Bereich befinden.

Batterien stellen ein potentielles Erstickungsrisiko dar. Erlauben Sie Kindern nicht das Batterie-aufbewahrungsfach zu öffnen.

Transportieren:

Fassen Sie das Gerät an den Gehäusekanten unten und oben an.

Das Display besteht aus Glas bzw. Kunststoff und kann bei unsachgemäßer Behandlung zerbrechen. Bei Schäden, die durch äußere Einwirkung entstanden sind, wird keine Garantieleistung gewährt.

Stromversorgung:

Falsche Spannungen können das Gerät beschädigen. Dieses Gerät darf nur an ein Stromversorgungsnetz mit der auf dem Typenschild angegebenen Spannung mittels korrektem Geräteanschlusskabel oder beigefügtem Netzkabel angeschlossen werden. Der Netzstecker des TV-Gerätes muss leicht erreichbar sein, damit das Gerät jederzeit vom Netz getrennt werden kann. Wenn Sie den Netzstecker abziehen, nicht am Kabel ziehen, sondern am Steckergehäuse. Die Kabel im Netzstecker könnten beschädigt werden und beim Wiedereinstecken einen Kurzschluss verursachen.

Verlegen Sie das Netzkabel so, dass es nicht beschädigt werden kann. Das Netzkabel darf nicht geknickt, oder über scharfe Kanten verlegt, nicht begangen und keinen Chemikalien ausgesetzt werden – Letzteres gilt für das gesamte Gerät! Ein Netzkabel mit beschädigter Isolation kann zu Stromschlägen führen und stellt eine Brandgefahr dar.

Luftzirkulation und hohe Temperaturen:

Die Lüftungsschlitze an der Geräterückwand müssen stets frei bleiben. Bitte keine Zeitungen oder Deckchen auf/über das TV-Gerät legen. Seitlich und oben muss mindestens je 2 cm freier Raum für die Luftzirkulation sichergestellt werden, wenn das Gerät in einen Schrank oder ein Regal gestellt oder aufgehängt wird. Wie jedes elektronisches Gerät, benötigt Ihr TV-Gerät in Betrieb Luft zur Kühlung. Wird die Luftzirkulation behindert, kann es zu Bränden kommen.

Stellen Sie das TV-Gerät mit Standfuß nur auf eine ebene, standfeste, waagrechte Unterlage. Das Gerät sollte insbesondere bei Aufstellung in oder auf Möbeln vorne nicht herausragen.

Stellen Sie das Gerät so auf, dass es keiner direkten Sonneneinstrahlung und keiner zusätzlichen Erwärmung durch Heizkörper ausgesetzt ist. Vermeiden Sie, dass Metallteile, Nadeln, Büroklammern, Flüssigkeiten, Wachs oder Ähnliches durch die Lüftungsschlitze der Rückwand ins Geräteinnere gelangen. Dies führt zu Kurzschlüssen im Gerät und damit möglicherweise zu einem Brand.

Sollte doch einmal etwas in Geräteinnere gelangen, sofort den Netzstecker des Gerätes ziehen und zur Überprüfung den Kundendienst verständigen.

Reparaturen und Zubehör:

Die Rückwand des TV-Gerätes dürfen Sie keinesfalls selbst abnehmen. Überlassen Sie Reparatur- und Service-Arbeiten ausschließlich autorisierten Fernsehtechnikern.

Reinigen:

Reinigen Sie das TV-Gerät, das Display und die Fernbedienung nur mit einem feuchten, weichen und sauberen Tuch ohne jedes scharfe oder scheuernde Reinigungsmittel.

Hinweis zum LED-Display:

Das von Ihnen erworbene TV-Gerät mit LED-Display genügt den höchsten Qualitätsanforderungen und wurde bezüglich Pixelfehlern überprüft. Trotz höchster Sorgfalt bei der Fertigung der Displays ist aus technologischen Gründen nicht 100% auszuschließen, dass Bildpunkte Defekte aufweisen können.

Recycling:

Die EU-Richtlinie 2002 / 96 / EG regelt die ordnungsgemäße Rücknahme, Behandlung und Verwertung von gebrauchten Elektronikgeräten. Elektronische Altgeräte müssen deshalb getrennt entsorgt werden. Werfen Sie dieses Gerät zur Entsorgung bitte nicht in den normalen Hausmüll!

Sie können Ihr Gerät kostenlos an ausgewiesene Rücknahmestellen oder ggf. bei Ihrem Fachhändler abgeben, wenn Sie ein vergleichbares neues Gerät kaufen. Verbrauchte Batterien dürfen nach der Batterieverordnung nicht mehr in den Hausmüll entsorgt werden. Werfen Sie verbrauchte Batterien unentgeltlich in die beim Handel aufgestellten Sammelbehälter.

Für weitere Informationen kontaktieren Sie bitte Ihre örtliche Verwaltungsbehörde.

Lieferumfang

1. LED TV Gerät 5. Bedienungsanleitung 9. Mini YPBPR Kabel (1x)
2. Netzkabel 6. AC Adapter 10. Scart Kabel
3. Fernbedienung 7. Standfuß 11. Batterien (für Fernbedienung)
4. Cinchkabel 8. Mini AV Kabel (1x) 12. 12/24 V Anschlusskabel mit offenen Litzen

Hinweis

Ihr Produkt kann –je nach Verkaufsgebiet- weiteres Zubehör enthalten.

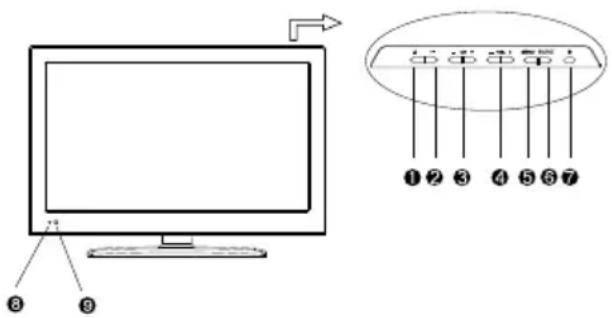

Position und Funktion der Bedienungstasten

Position Tastenbeschriftung Funktion
1		Öffnen/Schliessen. Im DVD Modus verfügbar
2		Play/Pause. Im DVD Modus verfügbar
3	CH+/- • Auswahl der Fernsehkanäle, drücken Sie diese Taste, um die Sender auszuwählen oder im OSD MENÜ das obere oder untere MENÜ anzuwählen
4	VOL+/-	Erhöhen oder Verringern der LautstärkeAnpassen der ausgewählten Menüpunkte im OSD Menü
5	MENU	Öffnen oder Verlassen eines Menüs
6	Source	Auswahl des Eingangsignals: Antenne, Kabel, Satellit, Media, AV, PC, YpbPr, DVD und HDMI
7	[72Y08]	Einschalttaste im Standby Modus
8	Stromanzeige	Rot: StandbyKeine Beleuchtung, wenn der TV in Betrieb ist
9	Sensor für Fernbedienung	Infrarot Sensor für die Fernbedienung

Hinweis:

Wenn das Fernsehgerät nach 1 Minute kein VGA/HDMI Signal erhält, oder nach 15 Minuten kein Videosignal empfängt, schaltet sich der TV automatisch in Standby. Die Stromanzeige leuchtet rot.

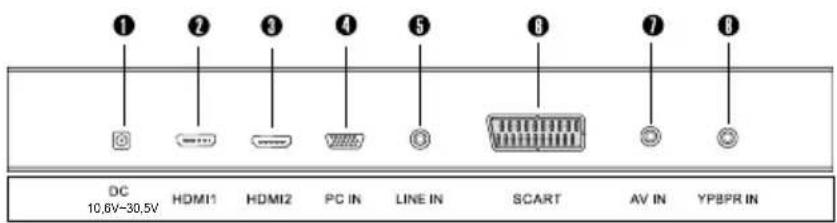

Rückansicht

① ② ③ ④ ⑤ ⑥ ⑦ ⑧ DC 10,6V~30,5V HDMI1 HDMI2 PC IN LINE IN SCART AV IN YPBPR IN

1 Input: Eingang Gleichstrom 10,6V-30,5V
2 HDMI1 Eingang
3 HDMI2 Eingang
4 PC IN: PC Eingang
6 SCART Eingang
7 AV Eingang

5 LINE IN: PC-Audioeingang
8 YPbPr Eingang

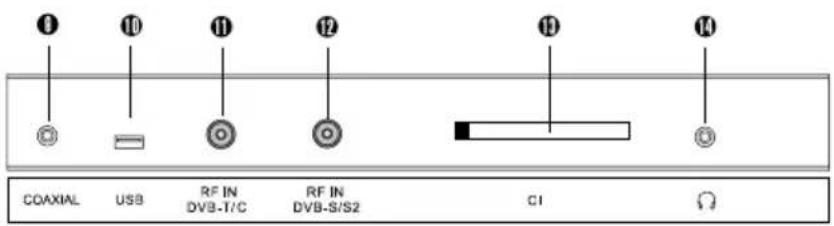

Seitliche Ansicht

9 Koaxial Ausgang
10 USB Eingang
11 ATV & DVB-T/C Eingang
12 DVB-S/S2 Eingang
13 CI Eingang
14 Kopfhörer Ausgang

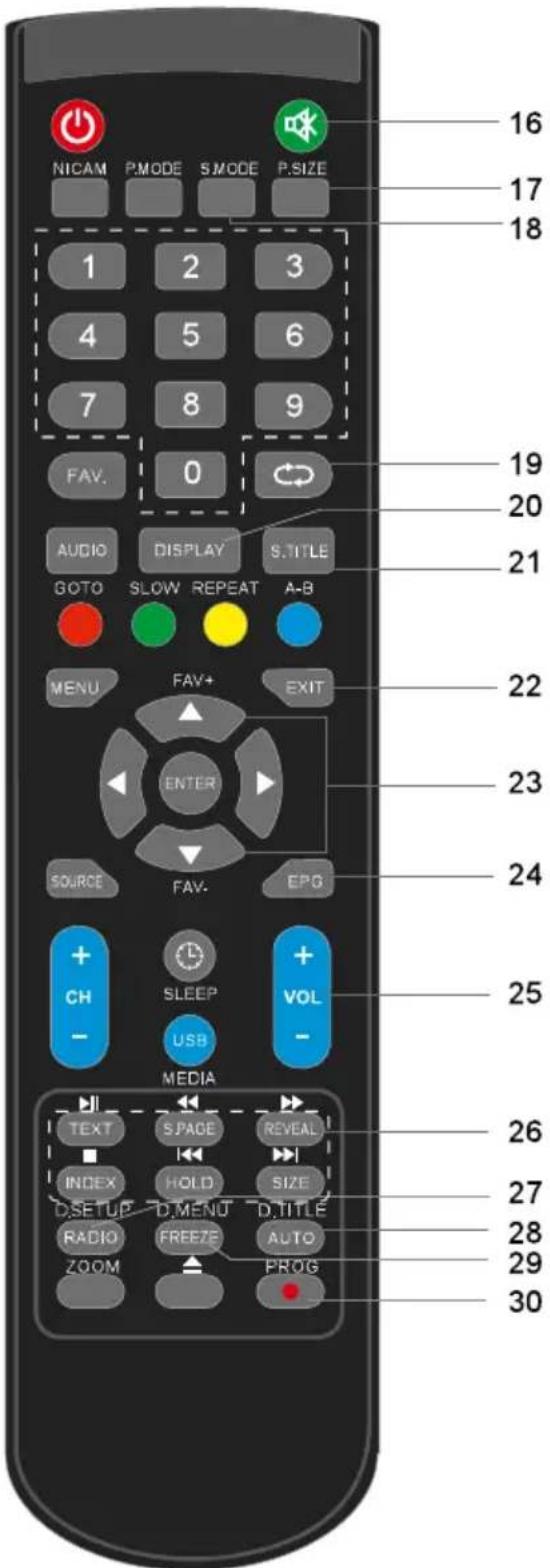

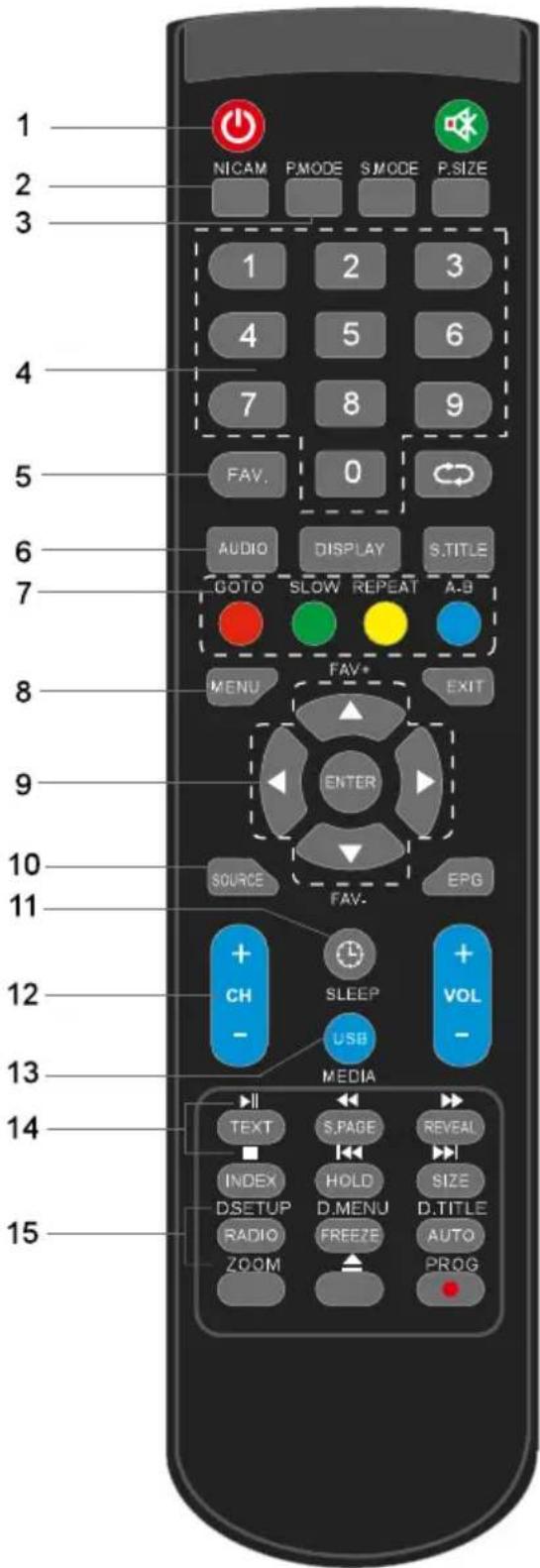

Fernbedienung

1 2 3 NICAM P.MODE S.MODE P.SIZE 1 2 3 4 5 6 7 8 9 FAV. 0 AUDIO DISPLAY S.TITLE GOTO SLOW REPEAT A-B MENU FAV* EXIT ENTER SOURCE FAV. EPG + - SLEEP + - USB MEDIA CH VOL - TEXT S.PAGE REVEAL INDEX HOLD SIZE D.SETUP D.MENU D.TITLE RADIO FREEZE AUTO ZOOM PROG 15

1. Standby/Powertaste
2. NICAM: Umschalten auf Stereo/Dual1/Dual2 und Mono im ATV Modus
3. P.Mode (Bildmodus auswählen)
4. Zifferntasten 0-9
5. DVB Favoritenkanal
6. Audio Taste
7. Rot/Grün/Gelb/Blau Taste: je nach Anzeige auf dem Display
8. OSD BildschirmMENÜ
9. ◀▶ ◆ Navigationstasten und Eingabetaste
10. Auswahl Eingangsquelle (DTV, ATV, AV, YPBPR, SCART, PC-RGB, HDMI, Media, DVD)
11. Sleep Timer Taste
12. Kanalwahl +/-
13. Media, USB multi-media Taste
14. Nur in USB und DVD Modus
15. Nur in DVD Modus (14+15: für weitere Details lesen Sie bitte die DVD Bedienungsanleitung)

NICAM P.MODE S_MODE P.SIZE 1 2 3 4 5 6 7 8 9 FAV. 0 AUDIO DISPLAY S.TITLE GOTO SLOW REPEAT A-B MENU FAV+ EXIT ENTER SOURCE FAV- EPG + CH SLEEP + VOL - USB - MEDIA TEXT S.PAGE REVEAL INDEX HOLD SIZE D.SETUP D.MENU D.TITLE RADIO FREEZE AUTO ZOOM PROG 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30

1. Stummschaltetaste
2. P.Size: (Bildformat auswählen)
3. S.Mode: (Tonmodus auswählen)
4. ⇌ Rückkehr zum letzten Programm
5. Display: Anzeige der Eingang- und Senderinformationen
6. S. Title: Aufrufen der Untertitel im DTV, USB und DVD Modus
7. Exit: zurück zum MENÜ
8. Favoritenkanal
9. EPG MENÜ
10. Erhöhen und Reduzieren der Lautstärke
11. Teletext Bedienungstasten
12. TV/Radio
13. AUTO: Im PC Modus: Autom. Kalibrierung, im DTV Modus: zeitversetztes Fernseheno
14. FREEZE: Standbild
15. Ohne Funktion

Einsetzen der Batterien

Wechseln Sie die Batterien, wie auf der Abbildung beschrieben, aus: Es werden 2 Batterien des Typs "AAA" benötigt

Achtung:

1. Bewahren Sie Batterien kindersicher auf.
2. Versuchen Sie niemals Alkaline Batterien zu laden, schliessen Sie sie nicht kurz und werfen sie nicht ins Feuer.
3. Tauschen Sie stets beide Batterien gleichzeitig aus. Mischen Sie nicht alte und neue Batterien oder Batterien unterschiedlicher Bauart.
4. Bei längerer Nichtbenutzung der Fernbedienung, entnehmen Sie bitte die Batterien um ein Auslaufen von Säure zu vermeiden.

Hinweise:

1. Lassen Sie die Fernbedienung nicht fallen und treten Sie nicht drauf.
2. Schützen Sie die Fernbedienung vor Wasser und Feuchtigkeit.
3. Benutzen Sie die Fernbedienung nicht gleichzeitig für andere Gerate.
4. Reagiert der Fernseher nicht auf die Signale der Fernbedienung, wechseln Sie bitte die Batterien.

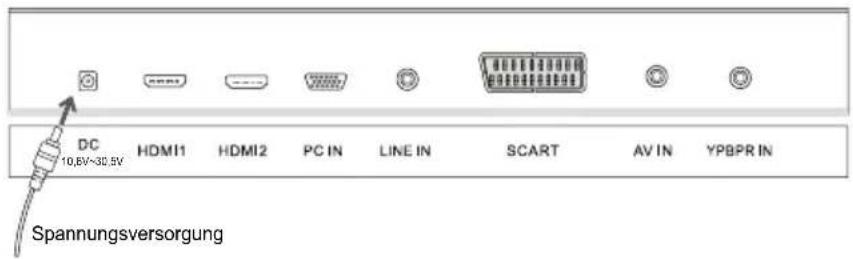

Netzanschluss

Hinweis:

Stellen Sie erst alle Anschlüsse wie Antennenkabel, SAT-Kabel, VGA, Scart, AV, etc. her, bevor Sie das Gerät mit der Stromversorgung verbinden! Andernfalls kann es zu Kurzschlüssen oder Beschädigungen am Gerät kommen.

1. Verbinden Sie das Netzkabel mit dem Netzteil. Stecken Sie das Netzkabel in eine geeignete Steckdose (230V \~ 50 Hz) und den 12 Voltstecker des Netzteils in die DC-Eingangsbuchse (12) des Gerätes. Oder nutzen Sie den DC 12/24V Direktanschluss.

DC 10.6V~30.5V HDMI1 HDMI2 PC IN LINE IN SCART AV IN YPBPR IN Spannungsversorgung

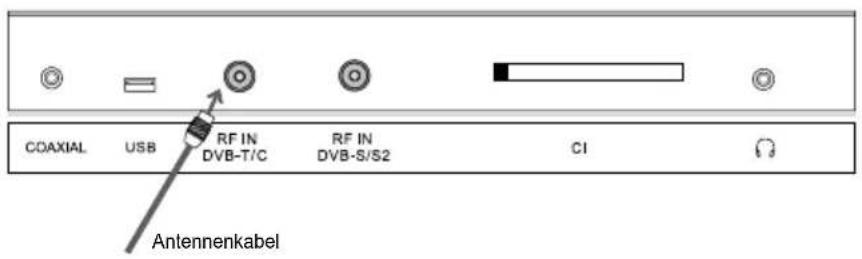

Antennenanschluss

1. Schliessen Sie das Antennenkabel am TVRF/DVB-T/-C Antennenanschluss (21) an. Als Eingangssignale dienen eine DVB-T Antenne oder der Kabelanschluss. Benutzen Sie ein 75R Antennenkabel (Koaxialkabel).

COAXIAL USB RF IN DVB-T/C RF IN DVB-S/S2 CI Antennenkabel

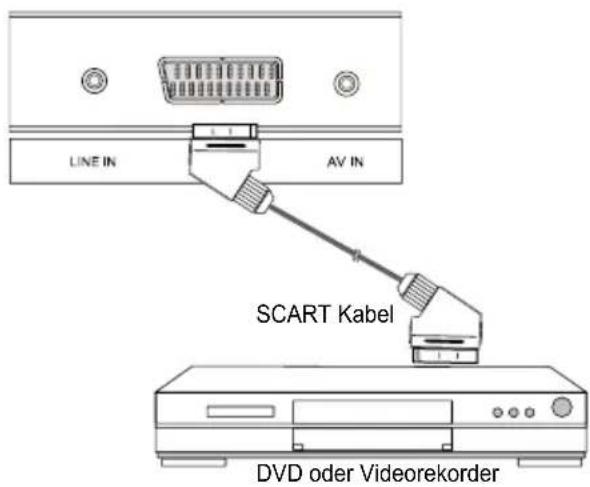

SCART Anschluss

Verfügt die Videoquelle über einen Scartausgang, so können Sie den SCART-Anschluss am Monitor nutzen.

LINE IN AV IN SCART Kabel DVD oder Videorekorder

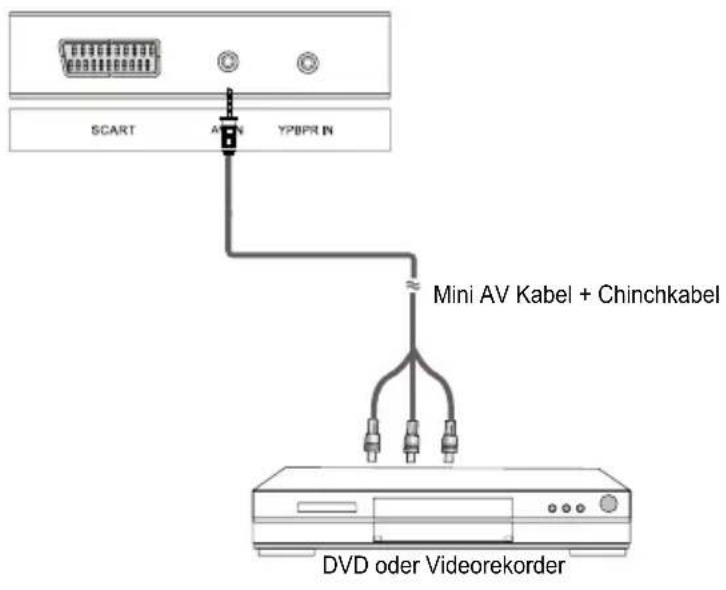

Video Anschluss

Schliessen Sie eine Videoquelle mit dem mitgelieferten Adapterkabel an den AV-Eingang an.

SCART ATEN YPBPR IN Mini AV Kabel + Chinchkabel DVD oder Videorekorder

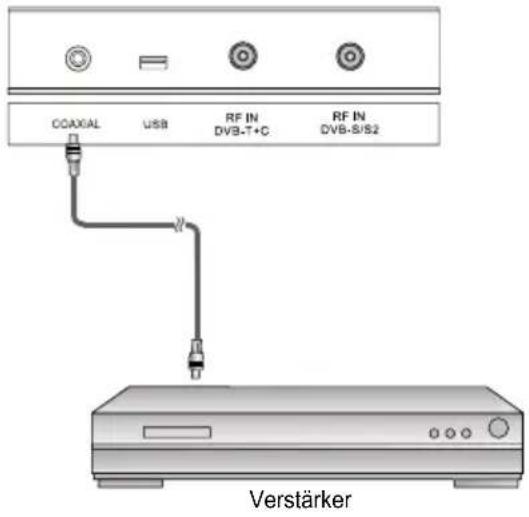

Koaxial Anschluss

Sie können die Tonwiedergabe des Gerätes über den Koaxial-Ausgang an einen Verstärker ausgeben.

COAXIAL USB RF IN DVB-T+C RF IN DVB-S/S2 Verstärker

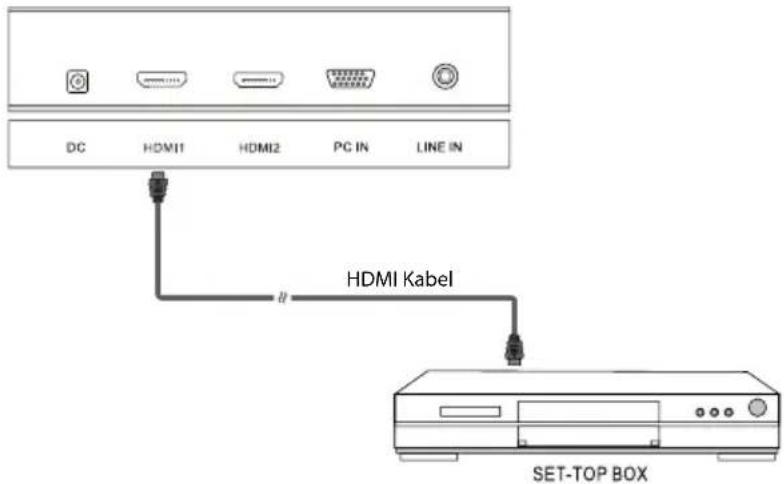

HDMI Anschluss

HDMI (High Definition Multimedia Interface) ist die erste digitale Schnittstelle mit nicht komprimiertem Standard, eine Buchse überträgt sowohl Video als auch Audio Informationen.

Verfügt Ihre Videoquelle bereits über eine HDMI Buchse, so können Sie den HDMI-Eingang nutzen.

DC HDMI1 HDMI2 PC IN LINE IN HDMI Kabel SET-TOP BOX

Hinweis:

Es wird keine zusätzliche Audioverbindung benötigt.

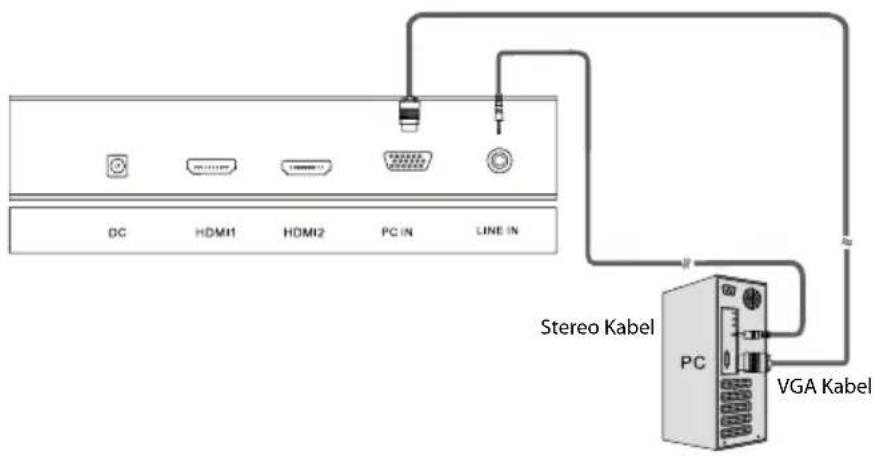

PC Anschluss

Nutzen Sie den LED-Fernseher als Computerbildschirm, dann schliessen Sie den PC mit den entsprechenden Kabeln am VGA-Eingang und am PC-Audioeingang an.

DC HDMI1 HDMI2 PC IN LINE IN Stereo Kabel PC VGA Kabel

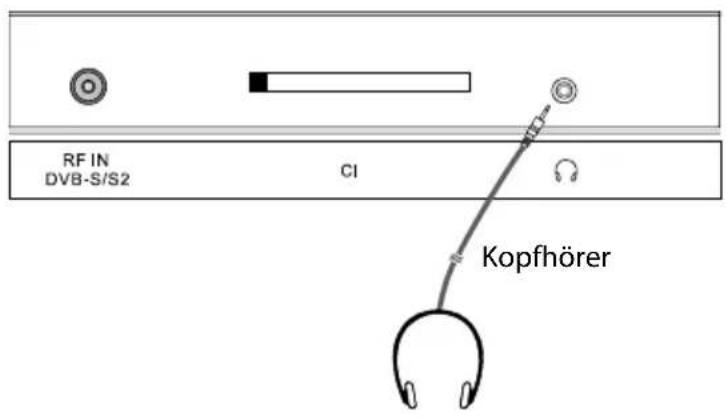

Kopfhörer Anschluss

Schliessen Sie ein 3.5mm Kopfhörerkabel an Ihr LED Gerät an.

RF IN DVB-S/S2 CI Kopfhörer

Hinweis:

Bei Anschluss eines Kopfhörers wird kein Ton über die Lautsprecher gesendet.

Auswahl der OSD Sprache

Vor der ersten Benutzung Ihres LED Geräts, müssen Sie die Benutzersprache in der alle MENÜs angezeigt werden, festlegen.

1. Drücken Sie die MENÜ Taste und wählen Sie mit der Pfeiltaste das MENÜ Einstellungen.
2. Dann wählen Sie mit der◀▶ Pfeiltaste die OSD Sprache und wählen wiederum mit der Pfeiltaste die gewünschte Sprache aus.
3. Mit der ◆ Pfeiltaste bestätigen Sie diese Auswahl.
4. Mit der MENÜ Taste kehren Sie in den normalen Fernsehmodus zurück.

Auswahl eines Fernsehkanals

Entweder Sie nutzen die CH+/- Taste und die Pfeiltaste, um einen Kanal nach oben oder unten zu schalten oder die 0-9 Taste, um einen Kanal direkt aufzurufen.

Hinweis:

Mit der Taste können Sie jederzeit zum vorher aufgerufenen Sender zurückkehren

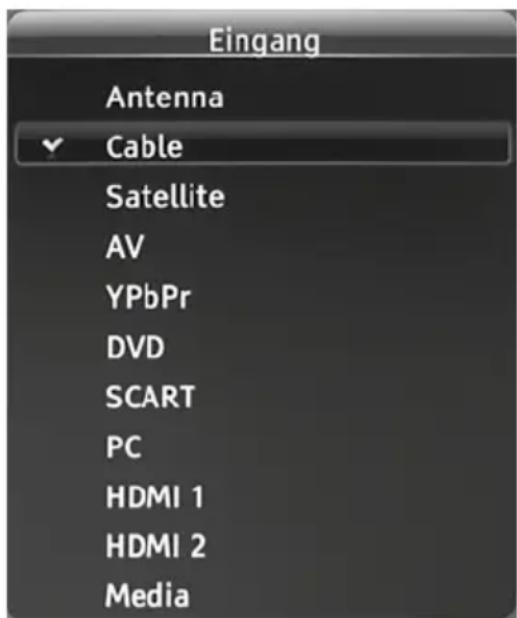

Auswahl der Eingangsquelle

Drücken Sie die Source Taste auf dem Fernseher oder Ihrer Fernbedienung, wählen Sie die gewünschte Eingangsquelle und bestätigen Sie mit „Enter“.

Eingang Antenna ✓ Cable Satellite AV YPbPr DVD SCART PC HDMI 1 HDMI 2 Media

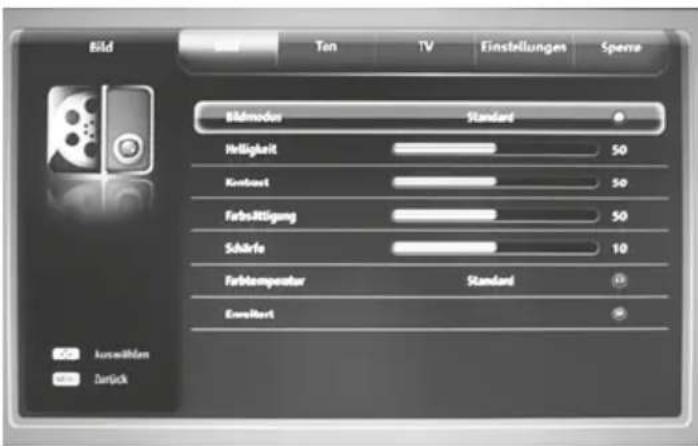

OSD-Menü

Drücken Sie die MENÜ Taste, um das Hauptmenü anzuzeigen.

Dann wählen Sie mit den ◀▶ Pfeiltasten „Bild“ im Hauptmenü.

Bild TEN TV Einstellungen Sperra Bildmoder Standard Helligkeit 50 Kontext 50 Fahresltiligung 50 Schärke 10 Fahrkampeter Standard Einselbert Kursenblagen Zurück

Bildmodus

Drücken Sie die ◆ Navigationstasten, um eine der folgenden Optionen hervorzuheben und den Cursor auf dem Menüpunkt zu positionieren und bestätigen Sie mit der „Enter“ Taste, um in das Untermenü zu gelangen.

Standard Auswahl der Standard Einstellungen, empfohlen für Home Entertainment

Lebhaft Auswahl für verbesserten Bildkontrast und Schärfe

Sehr Hell Auswahl für verbesserte Helligkeit

Kino Optimale Bild- und Toneinstellung für Kinofilme

Sport Optimale Bild- und Toneinstellung für Sportsendungen

Benutzer Möglichkeit bevorzugte Einstellungen zu speichern

Hinweis:

Diese Einstellungen können nur angepasst werden, wenn der Bildmodus über „Benutzer“ benutzt wird Helligkeit, Kontrast, Farbsättigung, Schärfe können über die Navigationstasten angepasst werden.

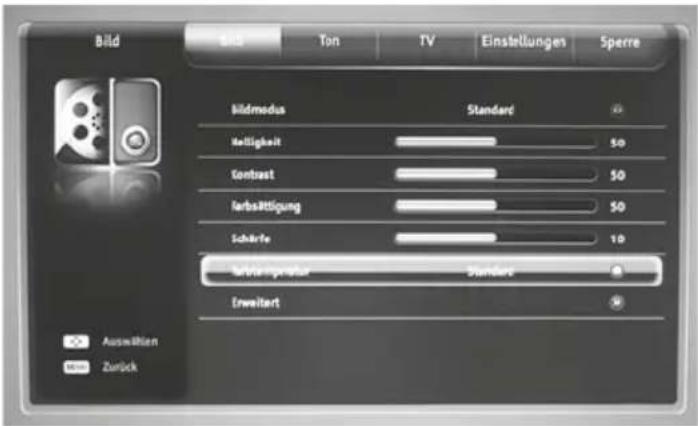

Farbtemperatur kann ebenfalls über die Navigationstasten angepasst werden (Standard, Warm, Kühl)

Bild Tons TV Einstellungen Sperre bildmodus Standard Melligkeit 50 Kontast 50 Lerbsättigung 50 Schärte 10 Inflögegebächer Standard Inweltert Auswähten Zurück

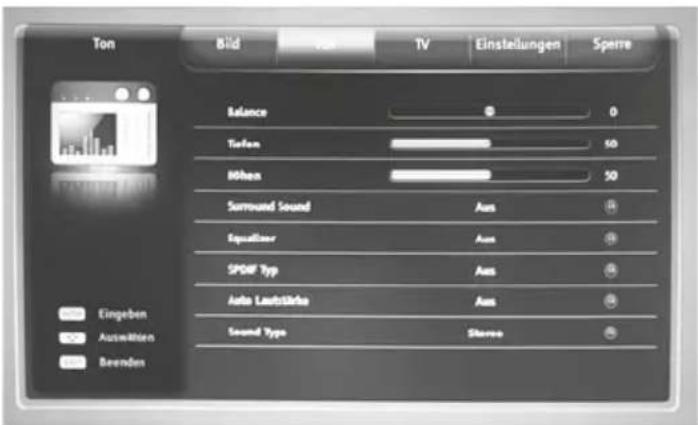

Ton

Ton Bild Tin TV Einstellungen Spere Balance 0 Tiefen 50 Höhen 50 Surround Sound Aus Equativer Aus SPDF Typ Aus Auto Laufströbe Aus Sound Type Stereo Eingeben Auswahlen Beenden

Balance, Tiefen und Höhen können über die Navigationstasten angepasst werden.

Surround Sound

Aus Ausschalten des Surroundsystems Ein Einschalten des Surroundsystems

Equalizer

Ebenfalls über die Navigationstasten können Sie zwischen folgenden Klangbildern wählen: Aus (Standard Klangbild), Rock, Pop, Live, Dance; Techno, Klassic, Soft

SPDIF Type

Mit Hilfe der Navigationstasten können Sie SPDIF Type auswählen, dann nach Drücken der „Enter“ Taste „Auto“, „PCM“ oder „Aus“ wählen.

Auto Lautstärke

Bei Aktivierung von „Auto Lautstärke“ wird die Lautstärke aller Programme und Kanäle egalisiert.

Sound Type

Nutzen Sie die ◀▶ Navigationstasten um zwischen den folgenden Einstellungen zu wählen: Stereo, Dual1, Dual2, Mix

Typ

Nutzen Sie die ◆ Navigationstasten, um eine der folgenden Optionen hervorzuheben und drücken Sie dann „Enter“ für das Untermenü, dann die ◆Navigationstasten (Symbol), um die Einstellung anzupassen.

Normal

Sehbehindert für Personen mit beeinträchtigtem Sehvermögen.

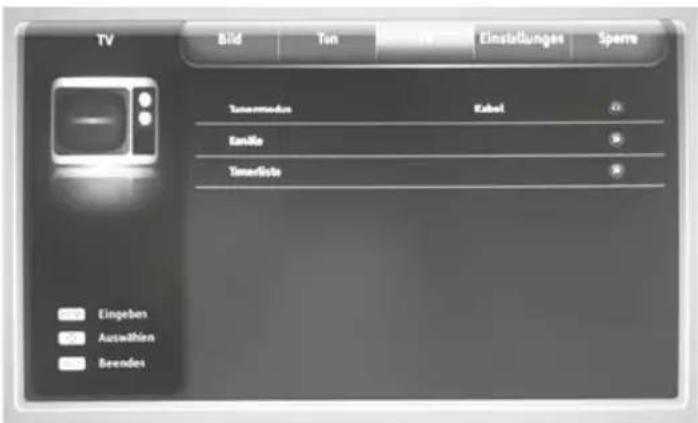

TV Menü

TV Bild Ton Einstellungen Spere Tenermedia Kabel Entire Tenerliste Eingeben Auswahlen Bevendes

Tuner Modus

Nutzen Sie die ◆ Navigationstasten, um eine der folgenden Optionen hervorzuheben und drücken Sie dann „Enter“ für das Untermenü, dann zur Auswahl die ◆Navigationstasten.

Kabel für den Empfang von Analog- und DVB-C Ausstrahlungen

Satellit für den digitalen Empfang über Satellit

Antennenempfang von Analog- und DVB-T Ausstrahlungen

Kanäle

Nutzen Sie die ◆ Navigationstasten, um eine der folgenden Optionen hervorzuheben und drücken Sie dann „Enter“ für das Untermenü, um die Maske für die Passworteingabe anzuzeigen.

Die Werkseinstellung ist „0000“, falls Sie Ihr neu gewähltes Passwort vergessen, rufen Sie bitte unser Kundencenter an.

Sendersuche: automatische Sendersuche, erst werden analoge Sender gesucht, dann digitale.

Hinweis:

Vergewissern Sie sich, dass das Eingangssignal gewählt ist bevor Sie die automatische Sender- suche aktivieren. Die gefundene Anzahl beinhaltet keine verschlüsselten Sender.

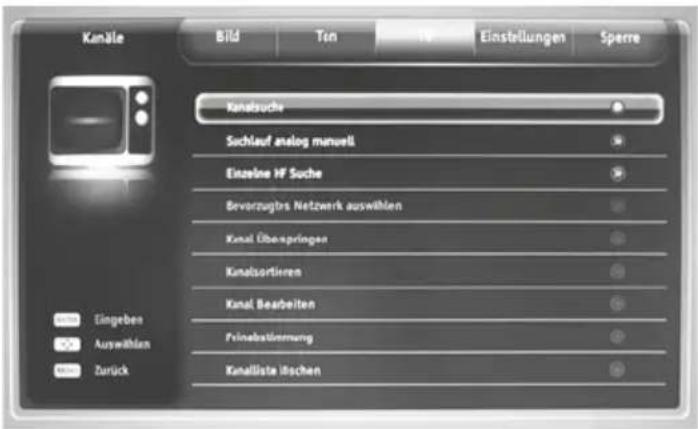

Kanalsuche

Kanala Bild Ton 19 Einstellungen Sperre Kanatsuche Suchlauf analog manuelti Einzelte HF Suche Sevorzugtes Netzwerk auswählen Kanal Überspringen Kinalsortieren Kanal Bearbeiten Prinabstönnung Kanalista itschen Eingeben Auswählen Zurück

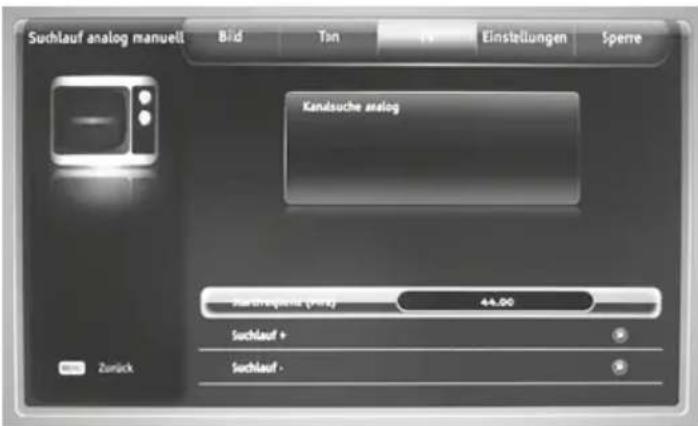

Suchlauf Analog Manuell

Suchlauf analog manuell Bid Tan Einstellungen Sperre Kandsuche analog Startnsperte (Purs) 44.00 Suchlauf + Suchlauf - Zurück

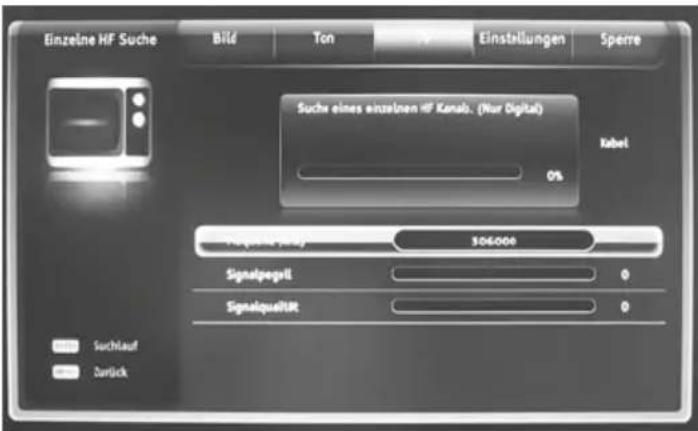

Einzelne HF Suche

Einzelne HF Suche Bild Ton HF Einstellungen Sperre Suche eines einzelnen HF Kanab. (Nur Digital) Kabel 0% Signal type: 506000 Signalpegitt: 0 Signalqueltur: 0 Suchlauf Zurück

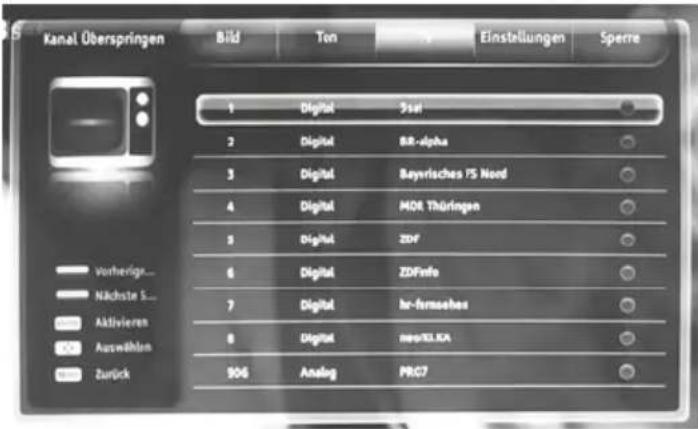

Kanal überspringen

Kanal Überspringen Bild Ton Einstellungen Sperre 1 Digital 3sat 2 Digital BR-alpha 3 Digital Bayrisches FS Nord 4 Digital MDE Thüringen 5 Digital ZDF 6 Digital ZDFinfo 7 Digital hr-formaehes 8 Digital neo/0.1KA 906 Analog PRG7 Vorherige... Nächste S... Aktivieren Auswählen Zurück

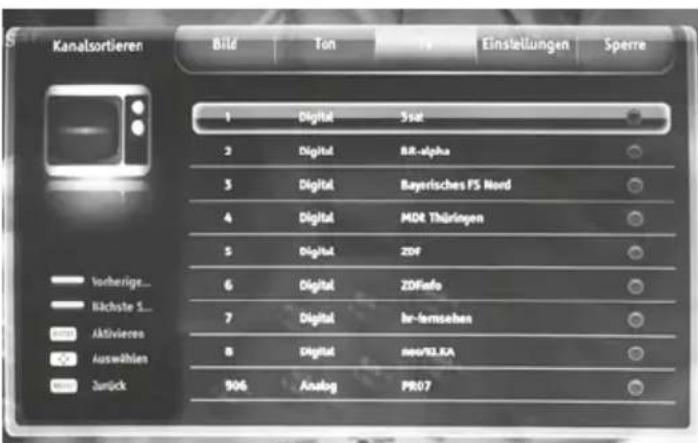

Kanal sortieren

Kanalsortieren Bild Ton 1 Digital 3sat 2 Digital RR-alpha 3 Digital Bayerisches FS Nord 4 Digital MDR Thüringen 5 Digital ZDF 6 Digital ZDInfo 7 Digital br-ternsehen 8 Digital neoX2.0A 906 Analog PR07 Sperre Vorherige... Bächste S... Aktivieren Auswählen Zurück

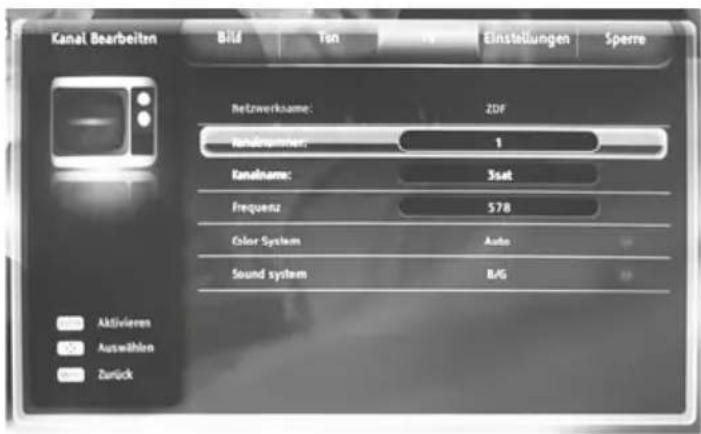

Kanal Bearbeiten

Kanal Bearbeiten Bild Ton V Einstellungen Sperre Netzwerkname: ZDF Kanalnummer: 1 Kanalname: 5sat Frequenz 578 Color System Auto Sound system R/G Aktivieren Auswahlen Zurück

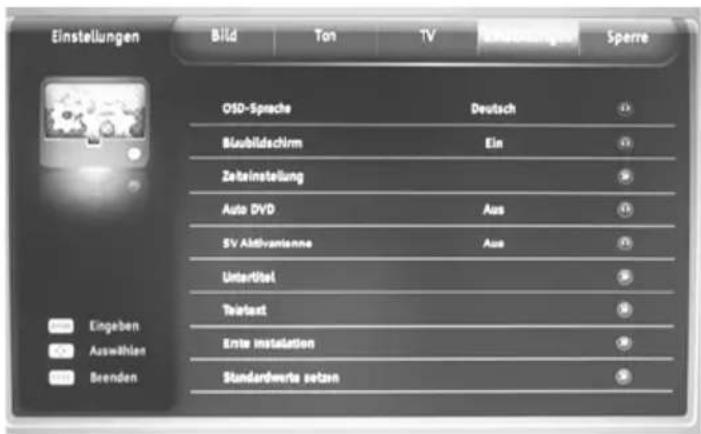

Menü Einstellungen

Einstellungen Bild Ton TV Einkommen für Sperre OSO-Sprache Deutsch Blaubildschirm Ein Zeteinstellung Auto DVD Aus SV Aktivarienne Aus Unterüter Teiertext Erste Installation Standardwerte setzen Eingaben Auswählen Brenden

OSD Sprache

Einstellen der Display Sprache

Bildschirmmodus

Drücken Sie die ◆ Navigationstaste, um Bildschirmmodus auszuwählen, Dann „Enter“ für das Untermenü.

Dann mit Hilfe der ◆ Navigationstaste den Bildschirmmodus wählen (verfügbare Optionen: Auto, 4:3, 16:9, Zoom1, Zoom2)

Blaubildschirm

Sie können den Bildschirmhintergrund auf blau setzen, wenn kein Signal empfangen wird.

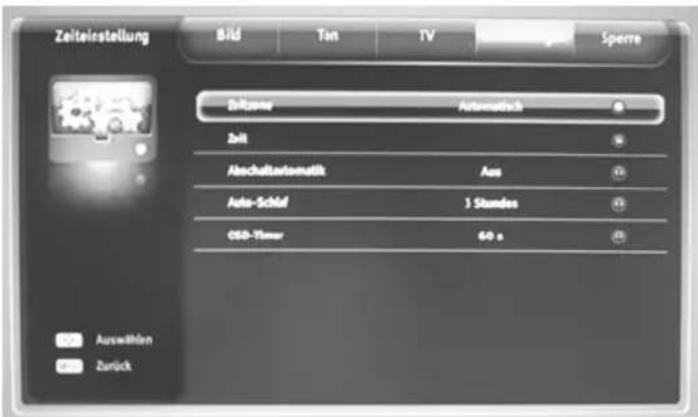

Zeiteinstellung

Mit Hilfe der ◆ Navigationstaste können Sie folgende Optionen anwählen: Zeitzone/Zeit/Abschaltautomatik/Autoschlaf und diese mit nochmaligen Drücken der ◆ Navigationstaste bestätigen.

Zeiteinstellung Bild Tan TV Sperré Beizgner Automatisch Zahl Abschalterismatik Aus Auto-Schuld 3 Stundes CBD-Timer 60 s Auswählen Zurück

OSD Timer

Sie können die Länge der Verweilzeit für die Displayanzeige einstellen (5sec, 10sec, 15sec, 20sec, 25sec, 30sec, 60sec).

Auto DVD

Wenn Sie Auto DVD auf „Ein“ setzen, wird eine Disk nach dem Einlegen automatisch wiedergegeben auch wenn der TV eine andere Eingangsquelle empfängt.

Die Werkseinstellung ist auf „Aus“.

5V Aktivantenne

Sie können die 5V Aktivantenne jederzeit zuschalten.

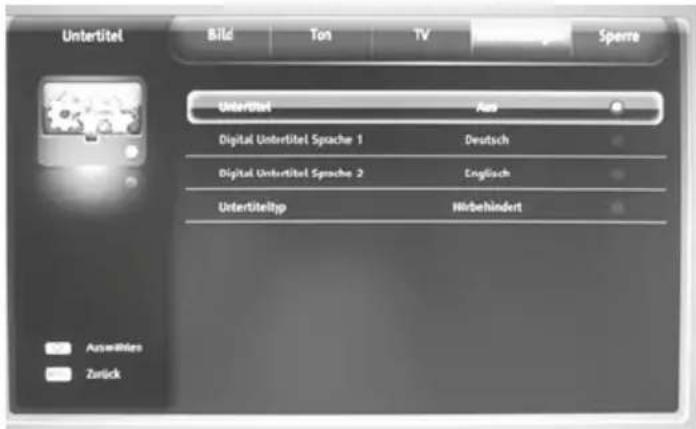

Untertitel

Drücken Sie die ◆ Navigationstaste, um folgende Optionen auszuwählen, dann „Enter“ für das Untermenü und wieder die ◆ Navigationstasten zur Bestätigung.

Untertitel Bild Ton TV Sperre Untertitel Aus Digital Untertitel Sprache 1 Deutsch Digital Untertitel Sprache 2 Englock Untertiteltyp Hirbehindert Auswäßes Zurück

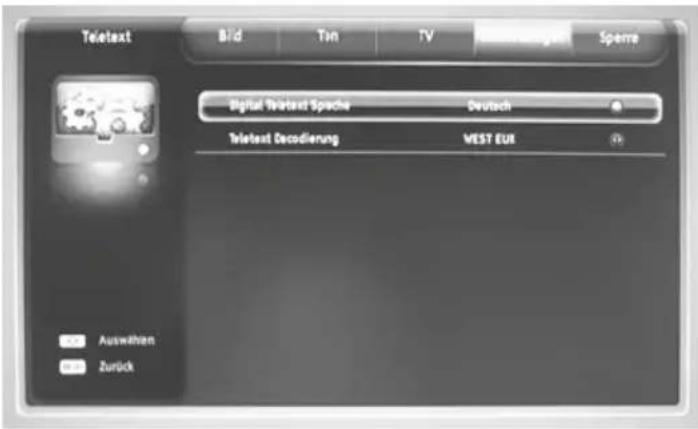

Teletext-Einstellung

Drücken Sie die ◆ Navigationstaste, um folgende Optionen auszuwählen, dann „Enter“ für das Untermenü und wieder die ◆ Navigationstasten zur Bestätigung.

Teletext Bid Tin TV Monetextgelt Sporre Digital Voletant Spache Deutsch Teletest Decodierung WEST EUI Ausweihen Zurück

Audio Sprache

Erste Installation

Die Erstinstallation wird erneut durchgeführt.

Standardwerte setzen

Sperre Menü

Kennwort

Drücken Sie die ◆ Navigationstaste, um die folgende Option auszuwählen, dann „Enter“, um die Eingabemaske für das Kennwort anzuzeigen.

Die Werkseinstellung ist „0000“, falls Sie Ihr neu gewähltes Kennwort vergessen, rufen Sie bitte unser Kundencenter an.

Sperre

Zur Einstellung von Restriktionen bestimmter Kanäle oder Programme.

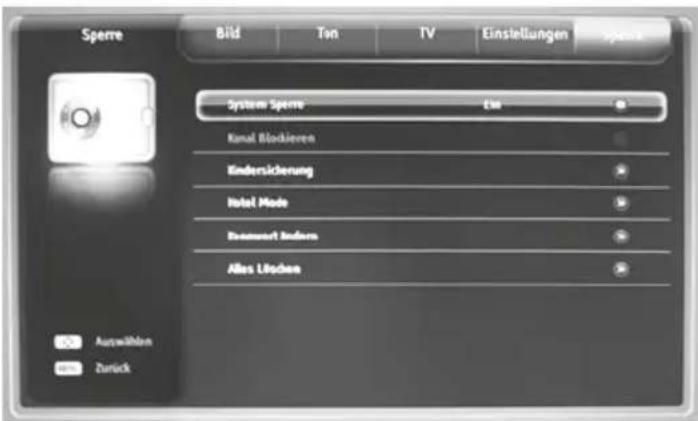

Systemsperre

Sperre Bild Ton TV Einstellungen system Sperrre Ein Kanal Blocktoren Kindersicherung Hotel Mode Resenwert Anders Alles Löchen Auswählen Zurück

Kanal Blockieren

Ändern des Passworts

Geben Sie ein neues vierstelliges Passwort ein und bestätigen Sie es.

Alles Löschen

Löschen Sie alle Voreinstellungen.

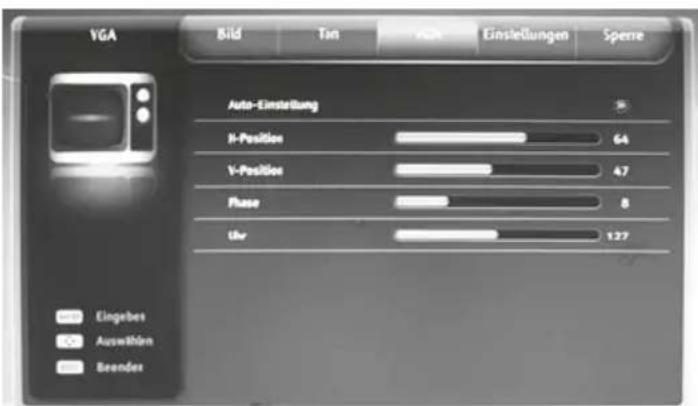

PC Menü

VGA Bild Tan Aus Einstellungen Spere Auto-Einstellung R-Position 64 V-Position 47 Phase 8 Uhr 127 Eingebes Auswifühn Beenden

Nur verfügbar beim Anschluss eines PC.

Auto Adjust

Drücken Sie die ◆ Navigationstaste, um die folgenden Optionen auszuwählen, dann „Enter“ für das Untermenü und wieder die ◆ Navigationstasten zur Bestätigung.

Auto Adjust ermöglicht die automatische Anpassung der Anzeigeposition, wenn der TV ein Eingangssignal eines angeschlossenen PCs erhält. Wir möchten Sie darauf hinweisen, dass Auto Adjust mit bestimmten Signalen nicht funktioniert. In diesem Fall können Sie die Einstellung manuell vornehmen:

H-Position: Bildanpassung nach links und nach rechts

V-Position: Bildanpassung nach oben und unten

Phase: Zur Reduzierung von horizontalen Streifen des Bildes

Clock: Passt die Niederfrequenztöne an

Teletext Funktionen (Fernbedienung)

Teletext ist eine optionale Funktion.

Teletext ist ein kostenloser Service der von den meisten TV Sendern ausgestrahlt wird und zeitnahe, aktuelle Informationen über Wetter, Nachrichten, Fernsehprogramme, Aktienwerte und viele andere Themen bietet.

Anzeige Teletext

1. Wählen Sie einen TV Sender mit Teletext.
2. Drücken Sie die TEXT Taste.
3. Zum Verlassen des Teletextes drücken Sie die TEXT Taste erneut zweimal.

Seitenauswahl

1. Geben Sie die die dreistellige Seitennummer mit Hilfe der Zahlentasten ein.
2. Falls Sie eine falsche Ziffer eingeben, müssen Sie die Eingabe beenden und die richtigen Ziffern wiederholen.
3. Mit Hilfe der Bild hoch/Bild runter Tasten können Sie sich in den Seiten vor- und zurück bewegen.

HOLD

Sie können die HOLD Taste benutzen, um eine Seite zu fixieren.

INDEX

Drücken Sie die INDEX Taste, um die Hauptseite des Inhaltsverzeichnisses aufzurufen.

Sie können sie auch durch direkte Eingabe der dreistelligen Nummer aufrufen.

Text vergrößern

Sie können das Schriftbild jeder Seite auf das doppelte vergrößern.

1. Um die obere Hälfte der Seite zu vergrößern, drücken Sie die SIZE Taste.
2. Nochmaliges Drücken der SIZE Taste vergrößert die untere Hälfte der Seite.
3. Durch ein weiteres Drücken der SIZE Taste kehren Sie zur normalen Anzeige zurück.

Reveal Modus

Durch Drücken der REVEAL Taste können Sie ausgeblendete Informationen anzeigen (z.B. Lösungen für Puzzle oder Rätsel). Ein nochmaliges Drücken der Taste entfernt diese Informationen wieder.

SUBPAGE (Unterseite)

Einige Teletext Seiten können mehrere Unterseiten enthalten, die automatisch in einem festgelegten Zyklus durchblättert werden.

1. Sie können eine bestimmte Unterseite durch Drücken der SUBPAGE Taste direkt oder die Seite durch Eingabe der Ziffernfolge aufrufen.
2. Drücken Sie die SUBPAGE Taste erneut, um das Menü zu verlassen.
3. Drücken Sie die TEXT Taste, um zum normalen Fernsehbetrieb zurückzukehren.

Farbtasten (rot, grün, gelb, blau)

Die Farbtasten rufen die jeweiligen Informationen auf, die in diesen Farben auf der Seite hinterlegt sind.

Media Bedienung (USB)

Kain USB Falo Musk Movie Text Austvihlan Eingaben Beenden

Drücken Sie die SOURCE Taste, um das Menü anzuzeigen und wählen Sie MEDIA oder drücken Sie die MEDIA Taste auf der Fernbedienung.

1. Foto

Drücken Sie D.Menu, um das Menü anzuzeigen.

Pause

Drücken Sie die ENTER Taste, um die Wiedergabe anzuhalten.

Wiederholen

Drücken Sie die ENTER Taste, um den Wiederholungsmodus auszuwählen (Keine/einmal wiederholen/alle wiederholen).

Mischen An/Aus

Drücken Sie die ENTER Taste, um Titel nach der Reihe oder zufällig wiederzugeben.

Dauer

Drücken Sie die ENTER Taste, um Informationen über den gespielten Titel anzuzeigen.

Effekt

Drücken Sie die ENTER Taste, um das Frequenzband anzuzeigen oder auszublenden.

Infos zeigen

Drücken Sie die ENTER Taste, um Informationen über das gezeigte Bild anzuzeigen.

2. Musik

Drücken Sie die D.MENÜ Taste, um das Menü anzuzeigen.

Pause

Drücken Sie die ENTER Taste, um die Wiedergabe anzuhalten.

Wiederholen

Drücken Sie die ENTER Taste, um den Wiederholungsmodus auszuwählen (Keine/einmal wiederholen/alle wiederholen).

Mischen An/Aus

Drücken Sie die ENTER Taste, um Titel nach der Reihe oder zufällig wiederzugeben.

Infos zeigen

Drücken Sie die ENTER Taste, um Informationen über den gespielten Titel anzuzeigen.

Spektrum ausblenden

Drücken Sie die ENTER Taste, um das Frequenzband anzuzeigen oder auszublenden.

Text Option wird nur angezeigt wenn verfügbar

Nur Audio

Drücken Sie die ENTER Taste, um alle Informationen auszublenden und drücken Sie die MENÜ Taste, um sie wieder anzuzeigen.

3. Video

Drücken Sie die D.MENU Taste, um das Menü anzuzeigen.

Pause

Drücken Sie die ENTER Taste, um die Wiedergabe anzuhalten.

Wiederholen

Drücken Sie die ENTER Taste, um den Wiederholungsmodus auszuwählen (Keine/einmal wiederholen/alle wiederholen).

Mischen An/Aus

Drücken Sie die ENTER Taste, um Titel nach der Reihe oder zufällig wiederzugeben.

Infos zeigen

Drücken Sie die ENTER Taste, um Informationen über den gespielten Film anzuzeigen.

Bildmodus

Drücken Sie die ENTER Taste, um Bildmodus anzuzeigen.

Bildschirmmodus

Drücken Sie die ENTER Taste, um Bildschirmmodus anzuzeigen.

4. Text

Drücken Sie die D.MENU Taste, um das Menü anzuzeigen.

Pause

Drücken Sie die ENTER Taste, um die Wiedergabe anzuhalten.

Wiederholen

Drücken Sie die ENTER Taste, um den Wiederholungsmodus auszuwählen (Keine/einmal wiederholen/alle wiederholen).

Mischen An/Aus

Drücken Sie die ENTER Taste, um Titel nach der Reihe oder zufällig wiederzugeben.

Font

Drücken Sie die ENTER Taste, um das Untermenü aufzurufen in dem Sie die Größe, Art und Farbe des Schriftbilds wählen können.

Infos zeigen

Drücken Sie die ENTER Taste, um Informationen über den aktuellen Text anzuzeigen.

drücken, um den Text Zeile für Zeile zu sehen.
drücken, um die vorherige oder die nächste Seit anzuschauen.

DVD Bedienung

1. Schalten Sie die DVD Funktion ein

- Schalten Sie das Fernsehgerät an und drücken Sie wiederholt die SOURCE Taste bis der DVD Modus gewählt wird.

2. Disk in den DVD Spieler einlegen

- Führen Sie die Disk mit der beschrifteten Seit nach hinten in den DVD Spieler ein. Die Disk wird automatisch geladen. Auf dem Bildschirm wird erst „schließen“ und dann „lesen“ angezeigt. Wenn der Inhalt der Disk geladen ist, startet automatisch die Wiedergabe. Wenn sich die Disk bereits im Schacht befindet, wird die automatisch gelesen.

Hinweis:

- Bei manchen Disks müssen Sie nach dem Einlesen des Inhalts die Taste drücken oder das Diskmenü anwählen.

- Bitte beachten Sie, die Disk mit der Schriftseite nach hinten einzulegen, damit sie nicht beschädigt wird.

3. Wiedergabe der Disk

- Je nach Diskmenü wird der Inhalt wiedergegeben. Beim Abspielen können Sie die ▶ Taste nutzen, um die Wiedergabe anzuhalten. Sie können auch nach Titeln und Sequenz sortieren.

4. Herausnehmen der Disk

- Um die Disk nicht zu beschädigen, betätigen Sie vor dem Herausnehmen bitte die Stop Taste. Wenn die Disk ausgeworfen ist, nehmen Sie sie vorsichtig am Rand heraus, um Kratzer zu vermeiden.

- Wenn Sie den DVD Spieler nicht in Betrieb haben, nehmen Sie bitte die Disk aus dem Schacht.

Unterstützte Formate

Disk Typ Disk Größe Abspielzeit Inhalt Bemerkungen
DVD 12cm	Einfach: ca.120minDoppelt: ca.240 min		Komprimierte dig.Audio und Video Inh.
Super VCD	12cm ca. 74min MPEG2 Inkl. SVCD
VCD	12cm	ca. 45min	MPEG21	Inkl. VCD2.0/VCD1.1VCD1.0/DVCD
CD	12cm	ca. 74min	CD-DA
HD-CD	12cm	ca. 74min	HD-DA
MP3/JPEG	12cm ca. 74min
Hinweis: es wird außerdem DVD-R, CD-R und CD-RW unterstützt.

DVD Fernbedienung

Eject Taste

Play/Pause Taste

Stop Taste

FFW Taste (schnelles Vorspulen) bis zur 32fachen Geschwindigkeit

REW Taste (schnelles Zurückspulen) bis zur 32fachen Geschwindigkeit

PREV Taste (rückwärts Navigieren) zu vorherigen Kapiteln

NEXT Taste (vorwärts Navigieren) zu den folgenden Kapiteln

Taste kann zur Zeit, Titel, Kapitel und Track (Spur) Eingabe genutzt werden

Mit dieser Funktion können Sie einen gewünschten Titel/Track oder ein Kapitel aufrufen. Drücken Sie die GOTO-Taste zur Aktivierung der Menüanzeige. Geben Sie Titel/Kapitel/Track entsprechend der Markierungen mit den ZIFFERN-Tasten ein. Zur Wiedergabe des Kapitels drücken Sie die OK-Taste.

SLOW

Zeitlupentaste

Mit der ZEITLUPEN-Taste schalten Sie zwischen unterschiedlichen Zeitlupen-Geschwindigkeiten um: 1/2, 1/4, 1/8, 1/16, 1/32 Normalwiedergabe. Mit der PLAY/PAUSE-Taste kehren Sie zur Normalgeschwindigkeit zurück.

HINWEIS: Während der Zeitlupe erfolgt keine Tonwiedergabe über die Lautsprecher.

REPEAT

REPEAT (Wiederholen)

• Drücken Sie die REPEAT Taste, um einzelne Titel und Kapitel auf einer DVD zu wiederholen.
• Drücken Sie die REPEAT Taste, um einzeln oder alle Titel einer CD zu wiederholen.

A-B

Drücken Sie während der Wiedergabe die Taste A-B, um den Punkt A anzuwählen.

• Drücken Sie die Taste erneut, um B anzuwählen. Die Zeit zwischen A und B wird automatisch wiedergegeben.
• Beim nochmaligen Drücken der Taste werden alle Markierungen gelöscht.

VOL+ VOL-

Lautstärkeregelung

MUTE

Lautstärke aussetzen

ZOOM

Drücken Sie die ZOOM Taste während der Wiedergabe, um das Bild wie folgt zu vergrößern:

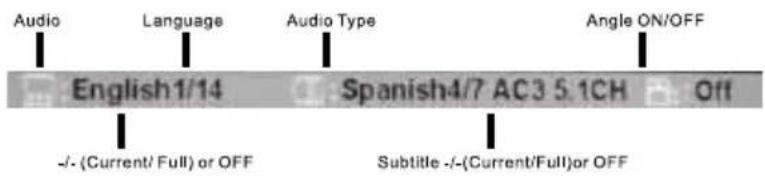

DISPLAY

Drücken Sie die DISPLAY Taste, um eine Rolldown Menü anzuzeigen, in dem Sie den aktuellen Titel, Kapitel, Zeit, oder andere Informationen abzurufen.

• Drücken Sie die Taste erneut, um diese Informationen wieder zu verbergen.
• Bei doppelseitigen Disks, drücken Sie die DISPLAY Taste einmal, um die erste Seite (wie abgebildet) anzuzeigen:

Drücken Sie die DISPLAY Taste erneut, um die zweiten Seiten wie folgt anzuzeigen:

• Bei doppelseitigen Super VCD Disks, drücken Sie die DISPLAY Taste einmal, um die erste Seite anzuzeigen: Disk Typ, Track -/- (aktuell/alles). Stummschalten, PCB Status, Wiederholungsmodus, aktuelle Track Zeit,. Drücken Sie die DISPLAY Taste erneut, um die zweite Seite anzuzeigen: Audio -/--(aktuell/alle) oder AUS, Audio Typ, Sprache, Untertitel, -/-(aktuell/alle) oder AUS. Drücken Sie die DISPLAY Taste nochmals, um die OSD Anzeige auszuschalten.
• Bei CD, CD-G, HD-CD, MP3 / JPEG Disks, drücken Sie die DISPLAY Taste, um die erste Seite anzuzeigen: Disk Typ, Track -/(aktuell/alle), Stummschaltung, Wiederholungsmodus, aktuelle Track Zeit.

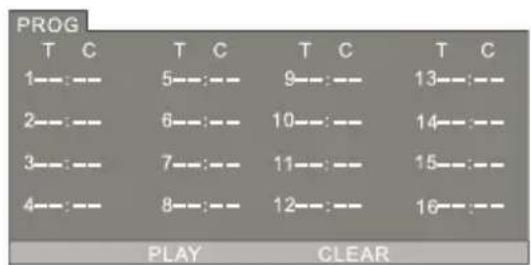

PROG

Drücken Sie die PROG Taste, um das Programm Untermenü anzuzeigen:

DVD / MP3 / JPEG Disks

Super VCD / VCD / CD / CD-G / D-CD Disks

PROG T C T C T C T C 1---:--- 5---:--- 9---:--- 13---:--- 2---:--- 6---:--- 10---:--- 14---:--- 3---:--- 7---:--- 11---:--- 15---:--- 4---:--- 8---:--- 12---:--- 16---:--- PLAY CLEAR

PROG 1------ 5------ 9------ 12---- 2------ 6------ 10------ 14---- 3------ 7------ 11------ 15---- 4------ 8------ 13------ 16---- PLAY CLEAR

• Sollte der PCB Modus angewählt sein, wird dieser beim Abspielen automatisch abgeschaltet
• Geben Sie in den hinterleuchteten Feldern die Titel und Kapitelnummer mit Hilfe der Zifferntaste ein und drücken Sie zum Start die ▶■ Taste oder bewegen Sie den Cursor mit Hilfe der Navigationstasten auf „play“ und drücken Sie ENTER.
• Während der Wiedergabe können Sie die PROGRAM Taste nutzen, um das Programm Menü zum Bearbeiten aufzurufen. Um das Programm zu löschen bewegen Sie den Cursor auf „clear“ und drücken Sie ENTER oder drücken Sie die Stoptaste.
• Während der Wiedergabe wird auf dem Bildschirm PRG PLAY und die aktuelle Titel- und Kapitelnummer angezeigt.

D. TITLE

zeigt während der Wiedergabe das Titelmenü an. (nicht bei allen DVDs möglich)

D.MENU

ermöglicht die Rückkehr zum D.MENU während der Wiedergabe (nicht bei allen DVDs möglich)

D. SETUP

aktiviert das DVD OSD Menü.

S.TITLE

anzeigen / abschalten der Untertitel.

AUDIO

ändert die Audio Sprache.

DVD Einstellungen

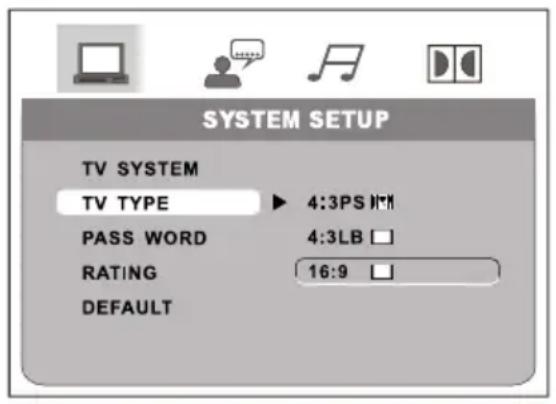

Systemeinstellungen

• Drücken Sie die DVD SETUP Taste, um das DVD OSD Menü zu aktivieren:
• Drücken Sie die ▶ Taste, um den Cursor zu bewegen und verschiedene Untermenüs anzuwählen. Um ein hinterleuchtetes Untermenü anzuwählen, drücken Sie erneut die ▶ Taste.
• Drücken Sie nochmals die DVD SETUP Taste, um das OSD Menü zu verlassen.

Hinweis: Im Einstellungsmodus funktionieren folgende Funktionen nicht:

Hinweis: In Deutschland wird bevorzugt das PAL Format genutzt. Schauen Sie in Ihrer Bedienungsanleitung nach welche Formate von Ihrem TV Gerät unterstützt werden. Wenn das NTSC Format mit einem nicht kompatiblen Gerät genutzt wird, können Störungen oder Streifen im Bild auftreten.

TV TYP

DVDs werden in den unterschiedlichsten Bildformaten produziert. Dieses Menü erklärt die folgenden drei Bildformate:

• 4:3 PS (normal)
• 4:3 LB (normal
• 16:9 (breit)

Sie können Ihr bevorzugtes Bildformat auswählen.

4:3 PS (normal)

Die meisten Programme nutzen das normale PS 4:3 Format. Bei der DVD Wiedergabe können Sie die rechte und linke Seite des Bildes nicht sehen.

4:3 LB (normal)

Beim LB Format wird die DVD in ihrem normalen Bildformat wiedergegeben. Abhängig von der Größe Ihres Fernsehgeräts kann es sein, dass Sie oberhalb und unterhalb des Bilds schwarze Balken sehen.

16:9 (breit)

Wählen Sie diese Einstellung wenn Sie einen Breitbildfernseher haben.

Hinweis:

• Die Größe des Bildschirms kann bei der Wiedergabe – abhängig vom Diskinhalt – variieren.
• Disks mit 4:3 Inhalt können nur im 4:3 Format wiedergegeben werden.

Passwort

• Die Grundeinstellung ist gesperrt. Um diese Einstellung zu ändern, geben Sie bitte mit den Nummerntasten den Standardwert „0000“ ein und drücken Sie zur Bestätigung die ENTER Taste.
• Um das Passwort zu ändern, geben Sie einen vierstelligen Nummerncode Ihrer Wahl ein.

Klassifikation

Für manche DVDs können Sie Ihre eigene Selbstkontrolle einrichten. Sie haben hier die Wahl von KID SAFE (kindersicher) bis ADULT (Erwachsene).

Hinweis: Diese Einstellung können Sie nur bearbeiten, wenn das Passwort freigegeben ist und sie funktioniert nur, wenn das Passwort aktiviert ist.

Werkseinstellungen

Drücken Sie die ENTER Taste, um die Werkseinstellungen wiederherzustellen.

Spracheinstellungen

Drücken Sie die DVD SETUP Taste, um das DVD OSD Menü aufzurufen.

OSD Sprache

Nutzen Sie die Navigationstasten, um das OSD Sprache Menü aufzurufen und drücken Sie zur Bestätigung die ENTER Taste. Sie haben 6 Sprachen zur Auswahl, nutzen Sie die ◆ Tasten, um zwischen den verschiedenen Sprachen hin- und her zu schalten. Drücken Sie dann zur Bestätigung die ENTER Taste.

Hinweis: Falls die von Ihnen gewünschte Sprache auf der Disk nicht zur Verfügung steht, wird automatisch die Standardsprache der Disk ausgewählt.

Audio Sprache

Nutzen Sie die Navigationstasten, um das AUDIO Sprache Menü aufzurufen und drücken Sie zur Bestätigung die ENTER Taste. Sie haben 6 Sprachen zur Auswahl, nutzen Sie die Tasten, um zwischen den verschiedenen Sprachen hin- und her zu schalten. Drücken Sie dann zur Bestätigung die ENTER Taste.

Hinweis: Falls die von Ihnen gewünschte Sprache auf der Disk nicht zur Verfügung steht, wird automatisch die Standardsprache der Disk ausgewählt.

Untertitel Sprache

Nutzen Sie die Navigationstasten, um das Untertitel Sprache Menü aufzurufen und drücken Sie zur Bestätigung die ENTER Taste. Sie haben 6 Sprachen zur Auswahl, nutzen Sie die Tasten, um zwischen den verschiedenen Sprachen hin- und her zu schalten. Drücken Sie dann zur Bestätigung die ENTER Taste.

Hinweis: Falls die von Ihnen gewünschte Sprache auf der Disk nicht zur Verfügung steht, wird automatisch die Standardsprache der Disk ausgewählt.

Sonderhinweis: Die Spracheinstellung muss vor Einlegen der Disk im DVD SETUP voreingestellt werden.

Menu Sprache

Nutzen Sie die Navigationstasten, um das MENU Sprache Menü aufzurufen und drücken Sie zur Bestätigung die ENTER Taste. Sie haben 6 Sprachen zur Auswahl, nutzen Sie die ◆ Tasten, um zwischen den verschiedenen Sprachen hin- und her zu schalten. Drücken Sie dann zur Bestätigung die ENTER Taste.

Audio Einstellung

Ton

Nutzen Sie die Tasten, um die Toneinstellungen anzupassen.

Digitale Einstellung

Dynamisch

Stereo

Sie können zwischen 4 verschiedenen Audioausbringungen wählen (STEREO, MONO L, MONO R, MIX MONO).

Unterstützte Betriebsarten

VGA Eingang
Modus Auflösung Horizontale Frequenz (KHz) Vertikale Frequenz (Hz)

Mode	Resolution	Horizontal Frequency (KHz)	Vertical Frequency (Hz)
DOS	720X400	31.5	70
VGA	640X480	31.50/37.90/37.50	60/72/75
SVGA	800X600	37.90/48.10/46.90	60/72/75
XGA	1024X768	48.40/56.50/60	60/70/75
SXGA	1280X1024	64.0	60
SXGA	1360X768	47.7	60
WXGA+	1440X900	59.9	60
WUXGA	1920X1080	67.50	60

*abhängig von der Bildschirmauflösung

HDMI Eingang
Modus Auflösung Horizontale Frequenz (KHz) Vertikale Frequenz (Hz)

Mode	Resolution	Horizontal Frequency (KHz)	Vertical Frequency (Hz)
480i/60	720X480	15.75	30.00
576i/50	720X576	15.63	25.00
480P/60	640X480	31.50	60.00
576P/50	720X576	31.25	50.00
720P/60	1280X720	45.00	60.00
1080i/50	1920X1080	28.13	50.00
1080i/60	1920X1080	33.75	60.00
1080P/50	1920X1080	56.25	50.00
1080P/60	1920X1080	67.50	60.00

• Modi, die in der obenstehenden Tabelle nicht aufgelistet sind, werden nicht unterstützt. Für ein optimales Bild, wählen Sie einen der zur Verfügung stehenden Modi.
• Die mit WINDOWS kompatiblen Modi sind in der oben stehenden Tabelle aufgelistet.
• Es kann vorkommen, dass das Bild auf Grund des Frequenzstandards der VGA Karte gestört wird. Dies ist kein Fehler. Sie können versuchen diese Störung durch das Aktivieren der automatischen Anpassung oder das manuelle Ändern der Bildfrequenz zu beheben.

Wir empfehlen außerdem die Nutzung der Energieeinstellungen Ihres Computers um eine lange Lebensdauer Ihres Geräts zu gewährleisten.

Fehlerbehandlung

DVD Player

PROBLEM URSACHE LÖSUNGSVORSCHLAG
Kein Ton Falscher oder loser Anschluss.• System stumm geschaltet.Überprüfen Sie die Anschlüsse.Heben Sie die Stummschaltung auf.
Disk spielt nicht korrekt ab	Disk verschmutzt oder verkratzt.	Disk reinigen oder austauschen.
Disk spielt nicht ab	Disk verkehrt herum eingelegt.	Drehen Sie die Disk um.
Fernbedienung Funktioniert nicht	Hindernisse zwischen Fernbedienung und Empfänger.Batterien sind verbraucht.Reichweite überschritten.	Entfernen Sie die Hindernisse.Tauschen Sie die Batterien aus.Reichweite beachten.
System funktioniert nicht	Externe Störungen des CPU. Ziehen Sie den Netzstecker für einige Sekunden.

TV/Monitor

PROBLEM LÖSUNGSVORSCHLAG
Keine Spannungs-versorgung	Vergewissern Sie sich, dass der Netzstecker in der Steckdose steckt.Ziehen Sie den Netzstecker für 60 Sekunden.
Kein Bild • Vergewissern Sie sich, dass die Antenne korrekt angeschlossen ist.Stellen Sie einen anderen Kanal ein.Ändern Sie die Kontrasteinstellung.Vergewissern Sie sich, dass das AV Kabel korrekt angeschlossen ist.
Kein Ton• Erhöhen	Sie die Lautstärke.Heben Sie die Stummschaltung auf.Vergewissern Sie sich, dass das Soundsystem korrekt eingestellt istVergewissern Sie sich, dass das AV Kabel korrekt angeschlossen ist
Farbabweichungen•	Vergewissern Sie sich, dass das Gerät korrekt angeschlossen ist.Vergewissern Sie sich, dass das AV Kabel korrekt angeschlossen ist
Bild/Ton gestört•	Vergewissern Sie sich, dass das Gerät korrekt angeschlossen ist.Richten Sie die Antenne aus.
Fernbedienung funktioniert nicht	Vergewissern Sie sich, dass die Batterien mit korrekter Polarität eingesetzt sind.Reinigen Sie den Sensor der Fernbedienung.Entfernen Sie die Hindernisse zwischen Sensor und FernbedienungDie Reichweite der Fernbedienung beträgt 6 m.
Bild im PC Modus verwackelt	Stellen Sie den Computer zurück und wählen die korrekte Bildschirmauflösung.
Linien im PC Modus 1	Frequenzeinstellung nicht korrekt, ändern Sie die Einstellung im PC.
TV lässt sich über die Power-Taste am Gerät nicht einschalten	Prüfen Sie, ob die Tastensperre aktiviert ist.
Bildstörungen bei SAT-Programmen mit einer Frequenz von 12480 MHz	Störung wird evtl. durch Funktelefone (DECT) in der Nähe des Receivers hervorgerufen.

Kundendienst

Sie haben dieses Gerät mit einer zweijährigen Garantievereinbarung erworben. Sollten Fehler oder Probleme auftreten, wenden Sie sich bitte an den Verkäufer.

Anmerkung

Bei Designs, Funktionen und Ausstattung sind Änderungen vorbehalten.

Die verwendeten Beispielbilder sind nur zu Anschauungszwecken geeignet und können vom Original abweichen.

CE-Erklärung

Erklärung über die Konformität des Produktes hinsichtlich Schutz der Gesundheit und Sicherheit für den Benutzer und jede andere Person und die elektrische Kompatibilität hinsichtlich der folgenden Standards:

EN 55022:2010

EN 55024:2010

EN 55013:2001 + A1:2003 + A2:2006

EN 55020:2007/FprAA:2010

EN 61000-3-2:2006 + A1:2009 + A2:2009

EN 61000-3-3: 2009

Weiterhin entspricht das Produkt den grundsätzlichen gesetzlichen Richtlinien:

2004/108/EG

2006/ 95/EG

ENERG ENERGIE - EHEPTIE I MOBILLINE II TVC16DDS A B C D E F G B ENERGIA - EHEPTIE ENEPTIEA - ENERGIA ENERGY - ENERGIE ENERGI 21 Watt 31 kWh/annum 40 cm 16 inch 2010/1062 - 2011

ENERG Y IJA ENERG EHEPTIA - EHEPTIA IE IA I MOBILLINE II TVC19DDS A B C D E F G B ENERGIA · EHEPTIA ENEPTIA · ENERGIA ENERGY · ENERGIE ENERGI 26 Watt 39 kWh/annum 47 cm 19 inch 2010/1062 - 2011

ENERG ENEPTEIA - EVEYELA I MOBILLINE II TVC22DDS A B C D E F G B ENERGIA - EHEPTIVA ENEPEIA - ENERGIA ENERGY - ENERGIE ENERGI 34 Watt 50 kWh/annum 55 cm 22 inch 2010/1062 - 2011
