IB54 - Intercom ELRO - Kostenlose Bedienungsanleitung

Produkttyp	Gegensprechanlage
Marke	Elro
Modell	IB54
Spannung	230 V ~ 50/60 Hz
Abmessungen Inneneinheit (B x H x T)	145 x 110 x 30 mm
Abmessungen Außeneinheit (IB5005)	145 x 119 x 30 mm
Kommunikation	Zweiwege-Sprechverbindung
Türöffnerfunktion	Ja (elektrischer Türöffner)
Anzahl der Außenstationen	1 (bis zu 2 mit IB55)
Klingeltaste	Ja, beleuchtet
Lautstärkeregelung	Ja, einstellbar
Montage Inneneinheit	Wandmontage oder Aufstellung
Montage Außeneinheit	Wandmontage
Schutzart Außeneinheit	IP44 (spritzwassergeschützt)
Material	Kunststoff, weiß
Lieferumfang	Inneneinheit IB54, Außeneinheit IB5005, Montagematerial, Anleitung
Gewicht (ca.)	0,3 kg
Farbe	Weiß
Freisprechfunktion	Ja
Rufton	Einstellbar (mehrere Melodien)
Stromverbrauch	Standby: < 1 W, Betrieb: < 3 W

Häufig gestellte Fragen - IB54 ELRO

Wie schließe ich die Elro IB54 Gegensprechanlage an?

Die IB54 wird mit der Außeneinheit IB5005 verbunden. Schließen Sie die Klemmen P1 und P2 der Inneneinheit an die entsprechenden Klemmen der Außeneinheit an. Die Spannungsversorgung erfolgt über 230 V ~ 50/60 Hz. Beachten Sie die Anschlusspläne in der Bedienungsanleitung.

Kann ich die Lautstärke der Gegensprechanlage einstellen?

Ja, die Lautstärke des Lautsprechers und des Klingeltons können Sie über die Einstellräder an der Inneneinheit regulieren.

Funktioniert die Türöffnerfunktion mit jedem elektrischen Türöffner?

Die IB54 ist für die meisten handelsüblichen elektrischen Türöffner (12 V AC/DC) ausgelegt. Prüfen Sie die Kompatibilität anhand der technischen Daten Ihres Türöffners.

Wie reinige ich die Außeneinheit?

Reinigen Sie die Außeneinheit mit einem weichen, trockenen Tuch. Verwenden Sie keine aggressiven Reinigungsmittel oder Scheuermittel, da diese das Gehäuse beschädigen können.

Die Gegensprechanlage gibt keinen Ton von sich – was tun?

Überprüfen Sie zunächst die Stromversorgung (Sicherung, Steckdose). Stellen Sie sicher, dass die Lautstärke nicht auf Minimum gedreht ist. Kontrollieren Sie die Verdrahtung zwischen Innen- und Außeneinheit.

Kann ich mehrere Inneneinheiten anschließen?

Ja, mit dem Modell IB55 können Sie bis zu zwei Inneneinheiten parallel betreiben. Die IB54 ist für eine einzelne Inneneinheit ausgelegt.

Benötige ich einen Elektriker für die Installation?

Die Installation erfordert Kenntnisse in der Elektroinstallation. Wenn Sie unsicher sind, beauftragen Sie einen qualifizierten Elektriker. Beachten Sie die örtlichen Vorschriften.

Was bedeutet die LED-Anzeige an der Inneneinheit?

Die LED leuchtet dauerhaft, wenn die Verbindung zur Außeneinheit besteht. Bei einem Klingelsignal blinkt die LED. Ein schnelles Blinken kann auf einen Fehler hinweisen.

Kann ich die Klingeltöne ändern?

Ja, die IB54 bietet mehrere Klingelmelodien zur Auswahl. Schalten Sie durch die Optionen mit der Taste an der Inneneinheit.

Ist die Außeneinheit wetterfest?

Die Außeneinheit IB5005 hat die Schutzart IP44, ist also spritzwassergeschützt und für den Außenbereich geeignet. Direkte Dauernässe sollte vermieden werden.

BEDIENUNGSANLEITUNG IB54 ELRO

GEBRUIKSAANWIJZING MODE D'EMPLOI GEBRAUCHSANWEISUNG BRUGSANVISNING BRUKSANVISNING

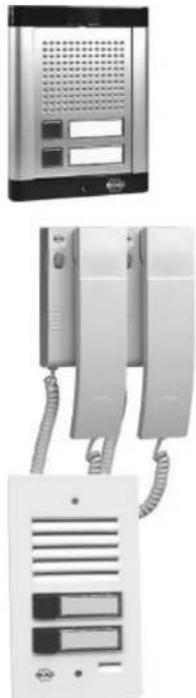

Three electronic devices: a wall-mounted phone, a plain telephone with coiled cord, and a separate wall-mounted device (no visible text or symbols)

Three-panel image showing a wall-mounted phone, a gray telephone receiver, and a white electronic device (no visible text or symbols)

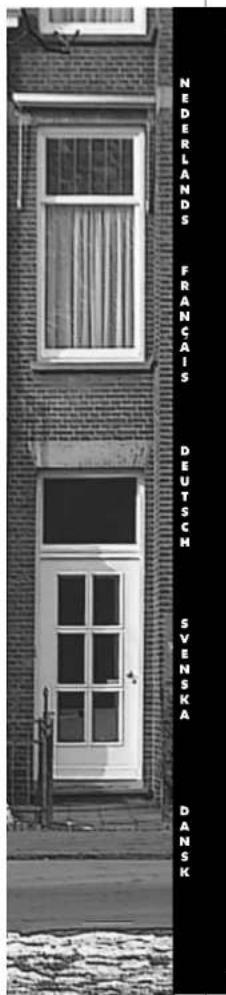

Exterior view of a brick building with a large white door and slatted window (no signage or text visible)

ZAWKJAZON L&ZU-6 WEDWUI >WZXX4 AZUN

Med dette system kan De tale med den person, der nin

Exterior view of a power grid connection panel with wiring and components, shown in two views (no text or symbols visible)

Inledning

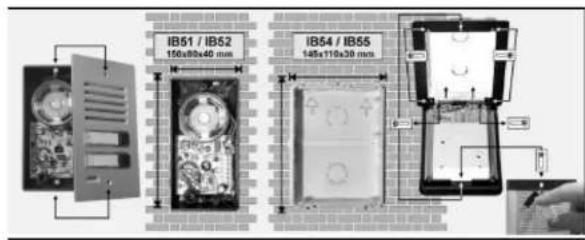

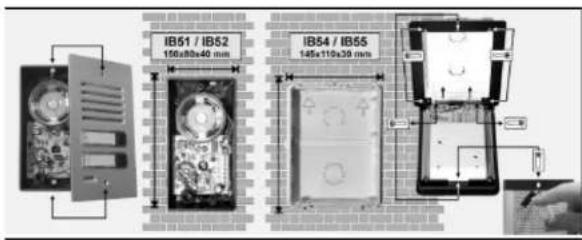

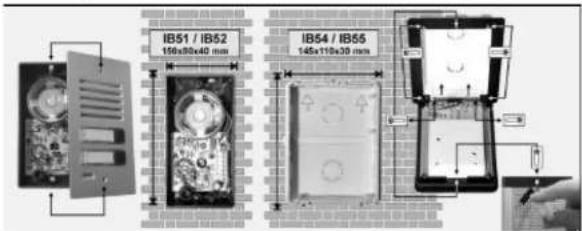

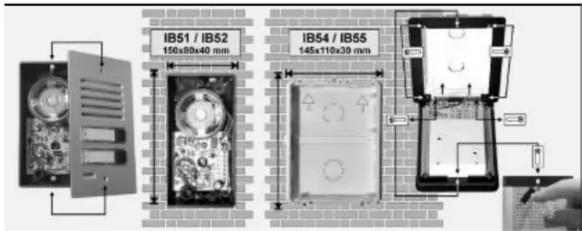

Montering utomhusenhet

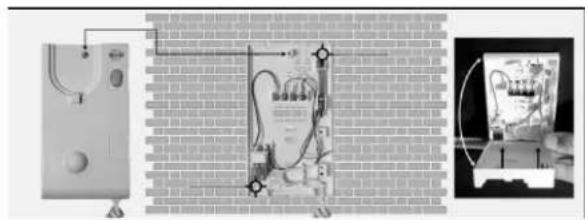

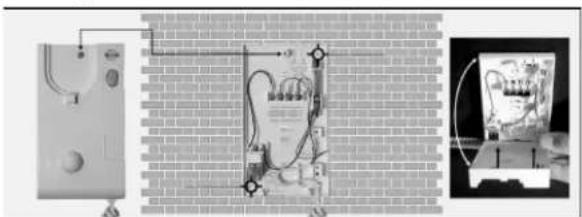

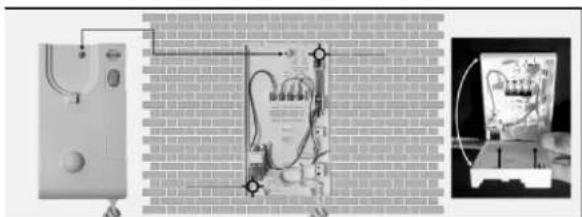

Montering inomhusenhet

Diagram showing electrical components and wiring on a brick wall, with no visible text or symbols.

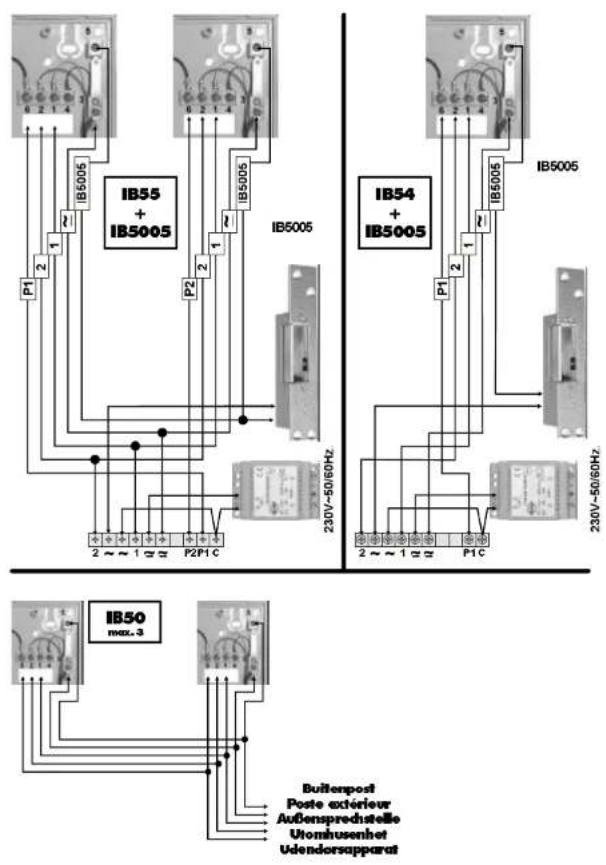

Anslutning

Högtalare-mi

Diagram showing electrical circuitry with components mounted on a brick wall, alongside a close-up of a device (no visible text or symbols)

Exterior view of an electrical enclosure with wiring and a close-up of its internal components (no visible text or symbols)

Exterior view of a utility box mounted on a brick wall, with close-up of its electrical wiring and components (no visible text or symbols)
