BEDIENUNGSANLEITUNG HRS 3500 XORO

Bedienungsanleitung User Manual

Sicherheitshinweise 5

Recycling Informationen	9
Zubehör und Eigenschaften	1	0

Bedienelemente

Vorderseite 11

Rückseite 11

Fernbedienung

Einlegen der Batterie und Operationsradius 12

T a s t e n

Verbindung

TV / Satellit 14

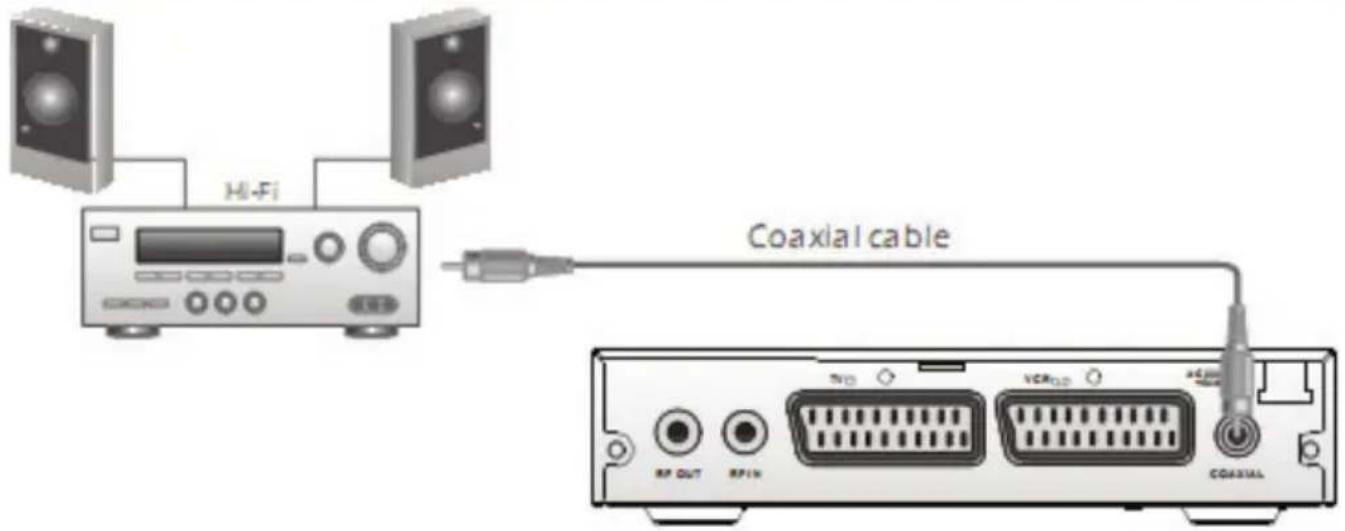

Externer Audio-Decoder oder Verstärker 15

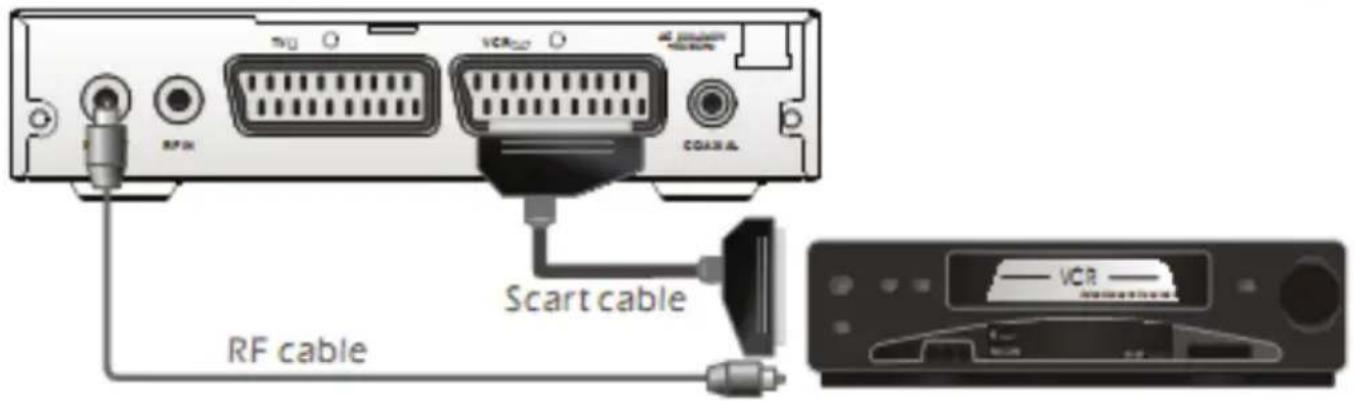

Zweiter SCART Anschluss 16

USB Anschluss 17

Erstinstallation

Semdersuchlauf 18

Wichtige Tasten und Funktionen

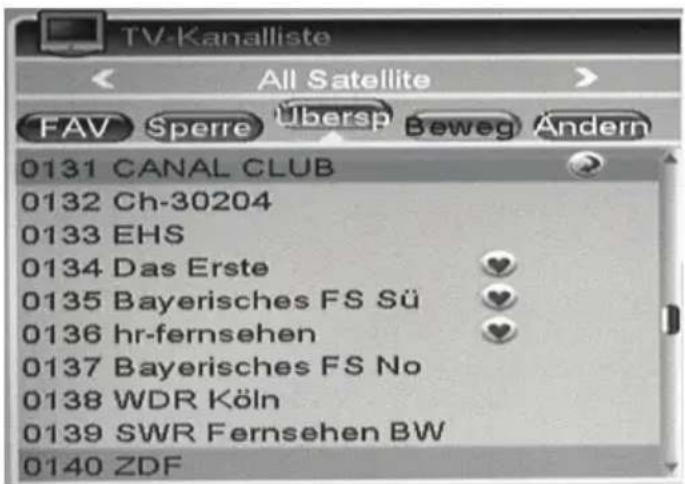

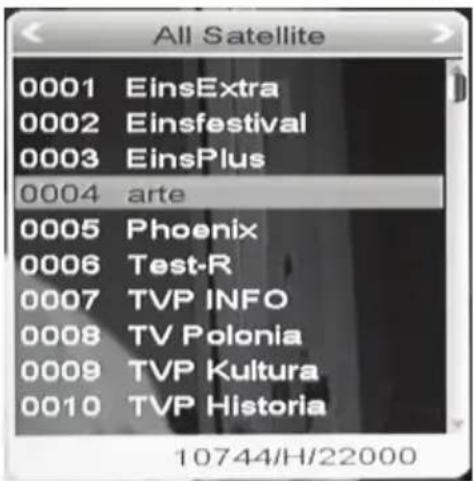

Kanalliste		aufrufen							21
Sender		wechseln							21
F	a	v	o	r	i	t	e	n
U	n	t	e	r	t	i	t	e	l
Lautstärke								21
Stummschaltung								21
Audio								22

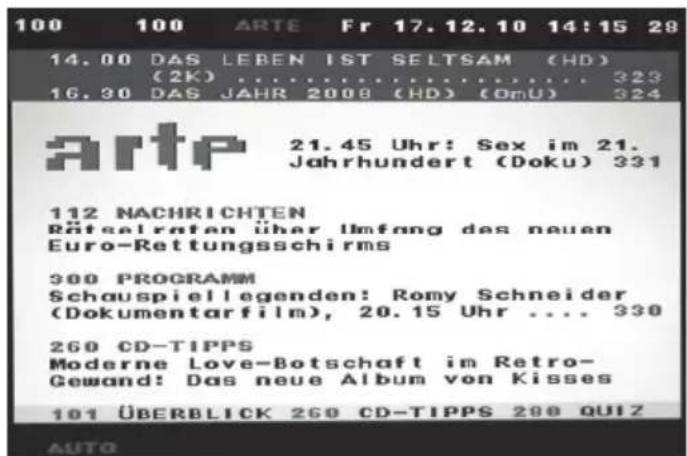

Videotext								22

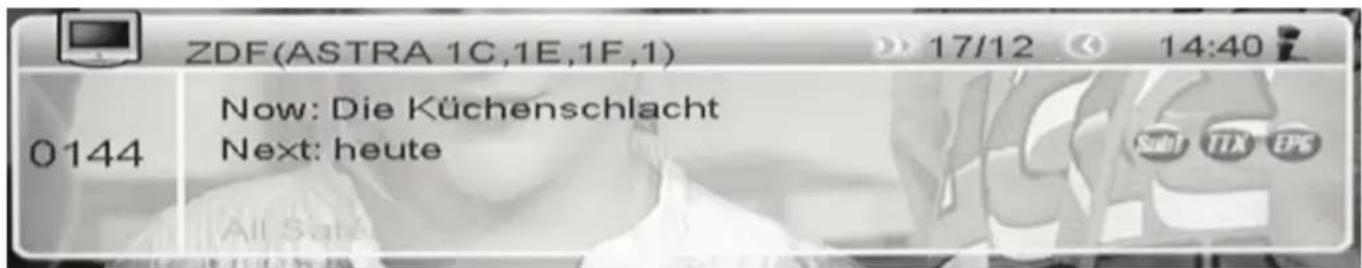

I	n	f	o	r	m	a	t	i	o	n

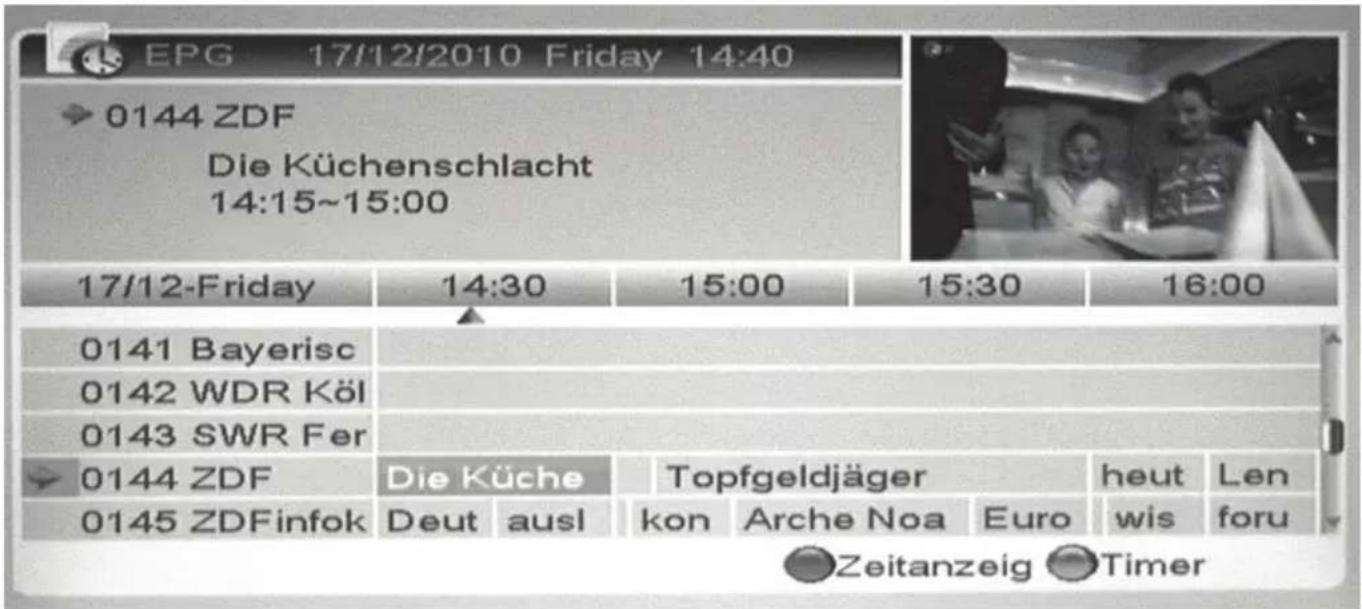

E	P	G								2

Rekorder

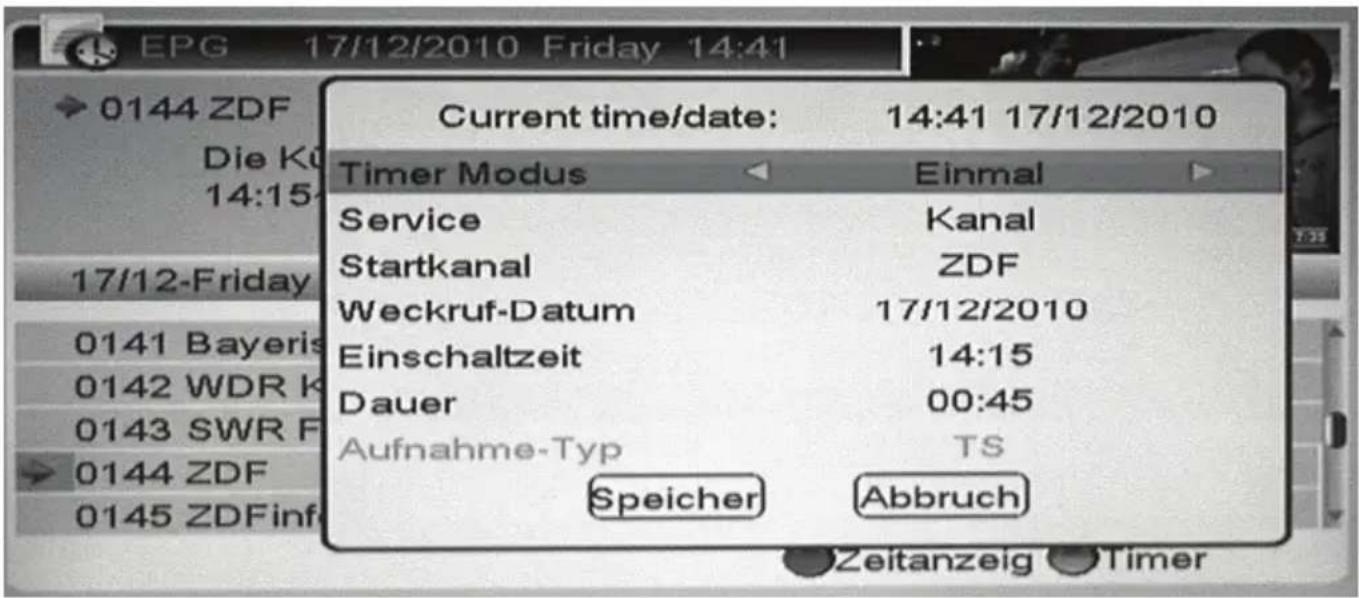

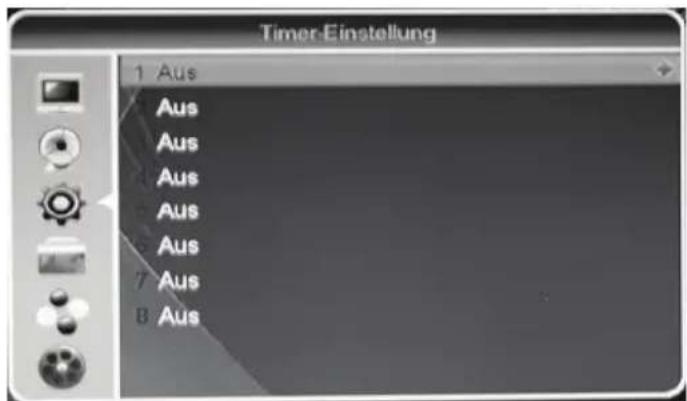

Timerprogrammierung aus EPG 24

Aufnahme 24

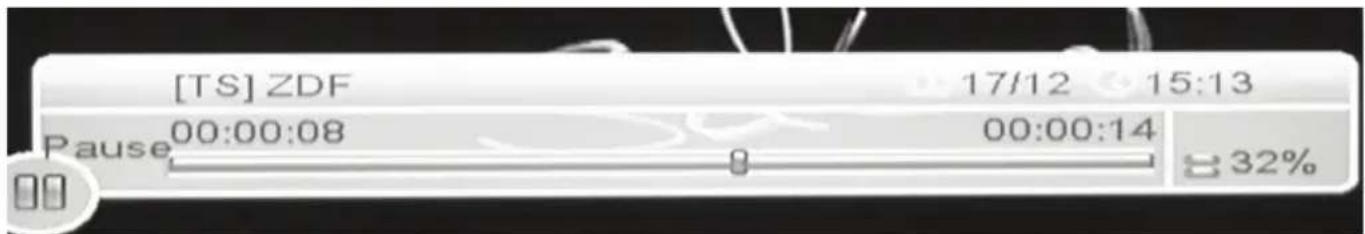

Time Shift Funktion 24

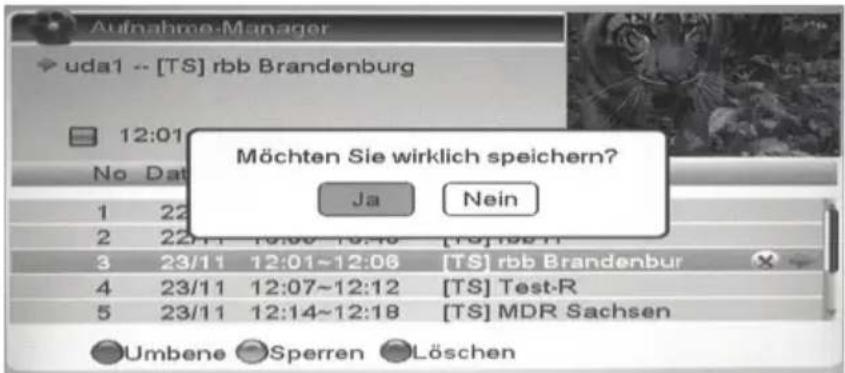

Aufnahmeliste 24

Multimedia-Player

USB Anschluss 27

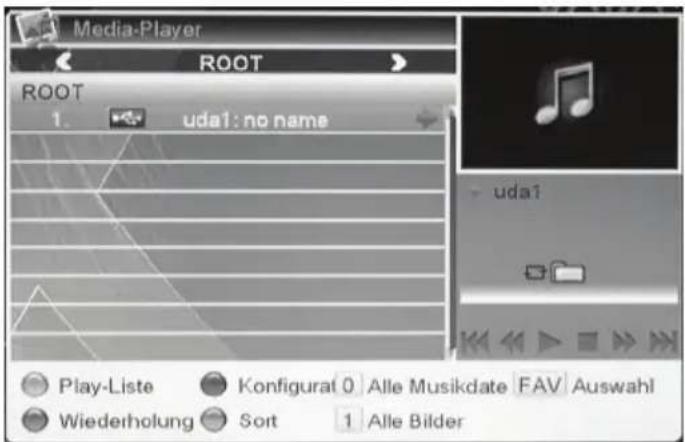

Media-Player 27

Einstellungen

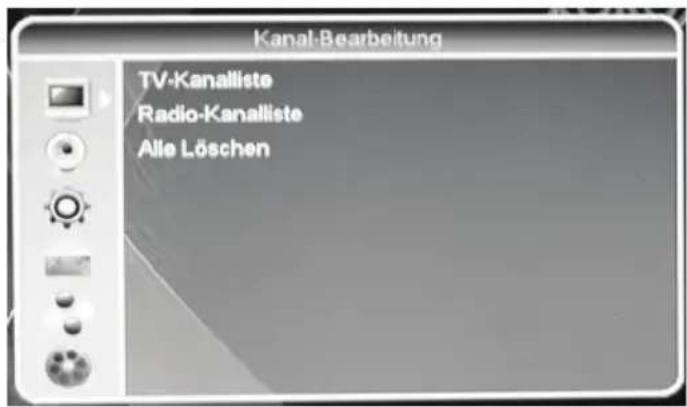

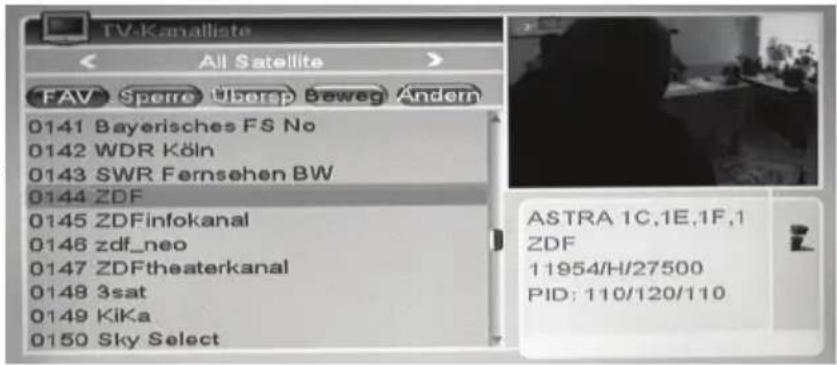

Kanal-Bearbeitung 28

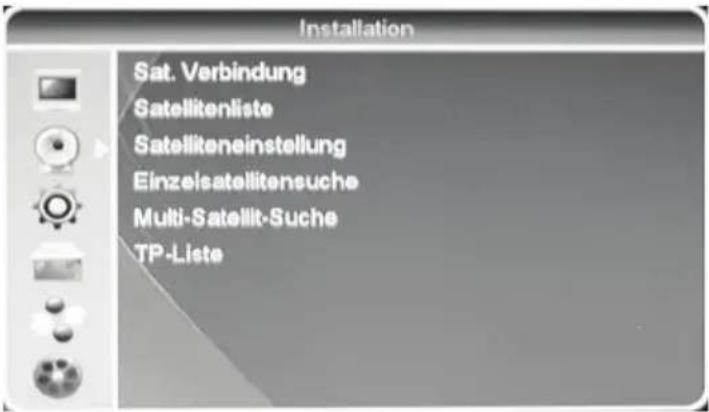

Installation 32

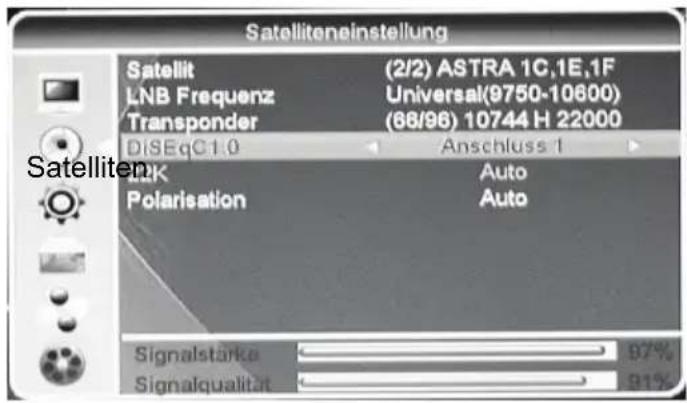

Nutzung von DiSEqC 1.0 34

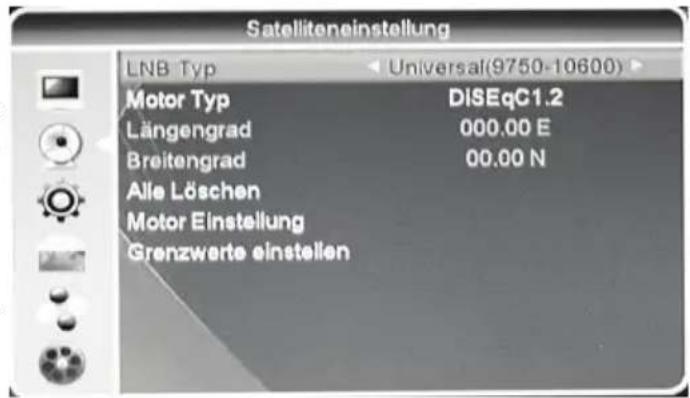

Nutzung von DiSEqC 1.2 35

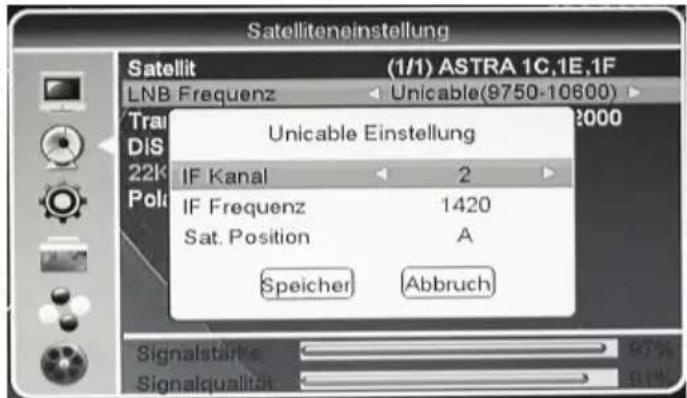

Einkabel (Unicable) 36

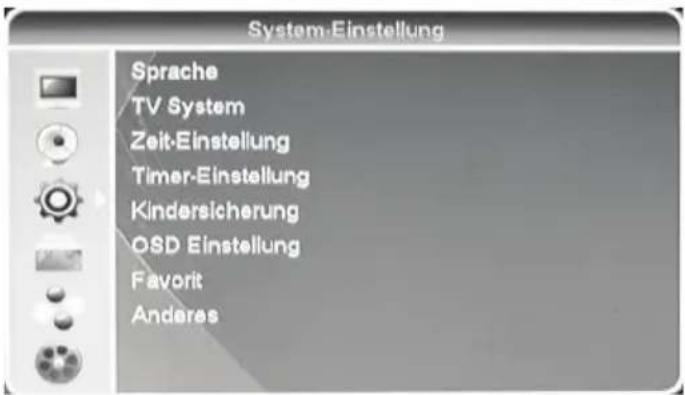

S	y	s	t	e	m
Zubehör						40

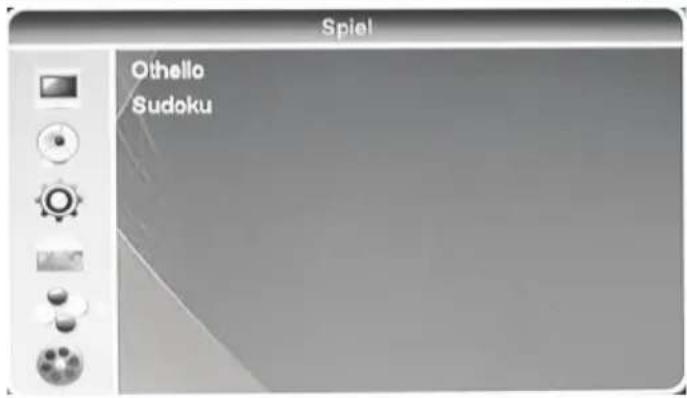

S	p	i	e	l							4

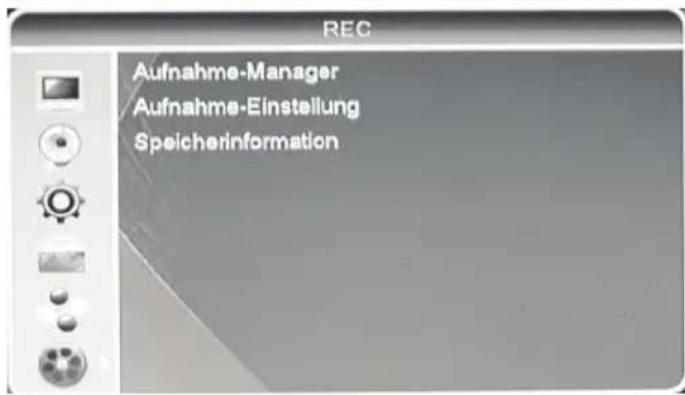

R	E	C							4	2
Problemlösung						4	4
Spezifikation							4	5

Das Blitzsymbol im Dreieck weist den Benutzer auf gefährliche Spannungen" an einigen freiliegenden Bauteilen im Inneren des Gerätes hin.

Das Ausrufezeichen im Dreieck weist den Benutzer auf wichtige Bedienungs- und Wartungsanweisungen (Service) in diesem Handbuch hin, die unbedingt befolgt werden sollten.

Das Gerät wurde getestet und entspricht lt. FCC Norm den Standards eines Klasse B Gerätes. Diese Standards wurden entwickelt um Interferenzen mit anderen heimischen Elektrogeräten zu vermeiden bzw. zu reduzieren. Dieses Gerät kann Radiowellen verursachen und ist es nicht wie in der Anleitung vorgeschrieben installiert, kann es zu Störungen des Radios oder Fernsehers, zum Beispiel beim Ein- oder Ausschalten des Gerätes kommen.

Bedienungsanleitung

1. Folgen Sie den Sicherheitshinweisen und Instruktionen dieses Handbuches.
2. Dieses Handbuch sollte für späteres Nachschlagen sicher aufbewahrt werden.
3. Alle Hinweise und Warnungen, die in diesem Handbuch erwähnt werden, müssen eingehalten werden.

Satellitenschüssel

Der DVB-S Empfänger wird an einer Satellitenschüssel angeschlossen.

1. Wenn Sie die Satellitenschüssel anschließen oder entfernen möchten, bitte schalten Sie das Gerät vorher aus und ziehen Sie die Stecker aus der Steckdose. Andernfalls könnte es zu Rückkoppelungen und Schädigungen der angeschlossen Geräte kommen.
2. Sollten Sie das Gerät in Verbindung mit einer Satellitenschüssel nutzen, vergewissern Sie sich, dass diese oder das Kabel geerdet sind.

Dies ist jedoch keine Garantie dafür, dass diese Störungen nie auftreten können. Sollten diese Störungen bei Ihnen auftreten, probieren Sie bitte folgendes:

• Positionieren oder richten Sie die Schüssel anders aus.
• Vergrößern Sie den Abstand zwischen dem Gerät und dem gestörten Gerät.
  • Stecken Sie den Netzstecker des Empfängers in eine andere Steckdose als das gestörte Gerät.
• Setzen Sie sich mit dem Händler oder einem Radio/Fernsehtechniker in Verbindung.

Die Empfangsbedingungen können Sie teilweise selbst beeinflussen. Häufiges Kennzeichen eines schlechten Empfangs ist z. B. ein eingefrorenes Bild oder die Meldung „Kein Signal“. Sie haben verschiedene Möglichkeiten den Empfang zu verbessern.

• Achten Sie auf den Durchmesser der Satellitenschüssel. Ist dieser zu klein, dann kann es bei schlechten Wetter zu Störungen kommen. Mit einer größeren Schüssel (80 cm) haben Sie auch bei schlechteren Wetter größere Reserven.
• Achten Sie auf die richtige Ausrichtung der Schüssel zu dem Satelliten.

Hinweis:

Bei ASTRA oder anderen Betreibern können die Sie die notwendigen Positionen und Ausrichtung für Ihren Standort entnehmen. Mit den Winkelwerten Evaluation und Azimut richten Sie die Schüssel ein.

Stromversorgung

1. Fassen Sie das Gerät niemals mit feuchten oder nassen Händen an.

2. Das Gerät kann nur mit der auf der Rückseite beschriebenen Voltzahl betrieben werden. Sollten Sie die Stromstärke nicht kennen, fragen Sie bitte einen Elektriker.

3. Dieses Gerät darf nicht in der Nähe von Feuchtigkeit und Wasser positioniert werden.

4. Ziehen Sie für die Reinigung den Netzstecker aus der Steckdose.

5. Benutzen Sie keine Flüssigreiniger oder Reinigungssprays. Das Gerät darf nur mit einem feuchten Tuch gereinigt werden.

6. Das Kabel ist ummantelt und isoliert den Strom. Stellen Sie bitte keine Gegenstände auf das Kabel, da dadurch die Schutzfunktion verloren gehen könnte. Vermeiden Sie große Belastungen des Kabels, insbesondere an Buchsen und Steckern.

7. Wenn Sie den Stecker aus der Steckdose herausziehen wollen, ziehen Sie immer am Stecker und nicht am Kabel. Das Kabel könnte ansonsten reißen.

8. Das Gerät hat einen Überladungsschutz. Sollte dieser vom Fachmann ausgetauscht werden, vergewissern Sie sich, dass das Gerät wieder sicher funktioniert. Um das Gerät vor einem Blitzeinschlag zu schützen, sollten Sie es aus der Steckdose entfernen. Dies gilt auch für den Fall, dass das Gerät längere Zeit nicht genutzt wird.

9. Für zusätzlichen Schutz des Gerätes während eines Gewitters oder wenn es längere Zeit unbeaufsichtigt ist: Ziehen Sie den Stecker aus der Steckdose und der Antenne/Kabel. Dies verhindert Schäden aufgrund von Blitzschlägen.

10. Eine Außenantenne sollte nicht in der Nähe von Stromleitungen oder sonstigen Stromkreisen angebracht werden. Beim Anbringen solcher Antennen ist extreme Vorsicht geboten, da der Kontakt mit solchen Leitungen tödlich enden kann.

11. Überspannen Sie keine Steckdosen, Verlängerungskabel oder sonstige Leitungen, da dies zu Bränden oder elektrischen Schocks führen kann.

12. In die Öffnungen des Gerätes dürfen keine Gegenstände eingeführt werden, da an einigen Stellen Strom fließt und der Kontakt Feuer oder einen Stromschlag hervorrufen kann.

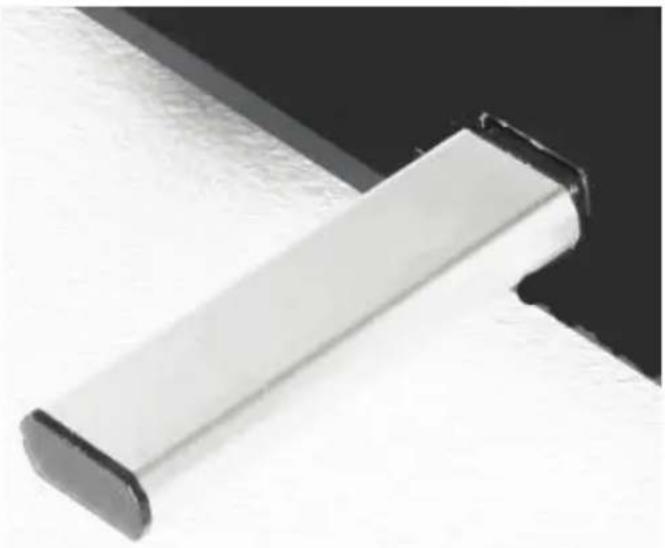

1. Der USB Anschluss unterstützt maximal 500 mA (High Power) oder 100 mA (Low Power) als Stromversorgung bei 5 V Spannungsversorgung.

2. Schließen Sie am USB Anschluss aufgrund von CE-Richtlinien nur USB Flashspeichemedien (USB Sticks) an.

3. USB Speicher oder Speicherkarten können bis zu 16 GB unterstützt werden. Leider gibt es eine Vielzahl von unterschiedlichen USB Sticks und nicht alle können unterstützt werden.

4. Bei USB Speichermedium wird nur FAT oder FAT 32 unterstützt. Falls ein Medium mit einem anderen Dateisystem formatiert ist, dann wird diese nicht erkannt.

5. Sichern Sie immer alle Daten von dem USB Speicher, wenn dieser an dem Gerät benutzt wird.

6. Bitte beachten Sie, dass bei einer Formatierung des Speichers mit dem Empfänger alle Daten gelöscht werden und nicht wiederhergestellt werden können. Sichern Sie alle Daten des USB Speichers.

7. Wir empfehlen, wenn Sie mit dem HRS 3500 Sendungen aufnehmen oder die Time Shift Funktion nutzen, benutzen Sie einen separaten USB Speicher und kopieren Sie nie wichtige Daten darauf.

Aufstellung

1. Schließen Sie keine Zusatzgeräte an, die nicht vom Hersteller empfohlen sind.

2. Stellen Sie das Gerät nicht auf eine instabile Fläche. Das Gerät könnte beschädigt oder Personen verletzt werden. Jegliche Befestigungen sollten nur nach den Herstellerinformationen angebracht werden oder von dem Hersteller bezogen werden.

3. Dieses Produkt sollte in einem TV-Regal mit Rollen vorsichtig bewegt werden. Ruckartige Stopp, unebene Flächen könnten dafür sorgen, dass der Wagen evtl. umkippt.

4. Das Gerät kann auf unbeschränkte Zeit ein Standbild auf dem Bildschirm bzw. auf dem Fernseher anzeigen. Hierbei können Schäden am Bildschirm entstehen. Aktivieren Sie den Bildschirmschoner oder schalten Sie das Gerät aus.

5. Betreiben Sie das Gerät nie permanent im 4:3 Modus. Dies könnte bei längere Benutzung zu Schäden am Bildschirm führen.

6. Erhöhen Sie nicht die Lautstärke, wenn gerade eine leise Passage abgespielt wird. Dies könnte zu Schäden an den Lautsprechern führen, wenn eine laute Passage kommt.

7. Schalten Sie das Gerät aus und trennen Sie die Stromverbindung, wenn Sie das Gerät länger nicht nutzen.

8. Die Öffnungen des Gehäuses dienen der Lüftung, damit das Gerät nicht überhitzt. Diese müssen immer frei gehalten werden.

9. Das Gerät sollte nicht in der Nähe von Hitzequellen, wie z.B. Öfen, Heizungen positioniert werden.

10. Vermeiden Sie Hitzestau am Gerät.

11. Schützen Sie das Gerät vor Feuchtigkeit und Witterungseinflüssen.

12. Stellen Sie keine Gefäße mit Flüssigkeiten auf das Gerät.

13. Setzen Sie das Gerät und die Fernbedienung nicht direkter Sonnenstrahlung aus. Dies beeinträchtigt die Funktion und könnte zu Schädigungen führen.

1. Empfang von digitalen Programmen via Satellit (DVB-S).
2. Aufnahme von DVB-S Sendungen auf USB Speicher.
3. Wiedergabe von eigenen DVB-S Aufnahmen von USB Speicher.
4. Zeitversetztes Fernsehen mittels eines angeschlossenen USB Speichers
5. Wiedergabe von unterstützten Video-, Musik- und Bild-Dateien von USB Speicher.
6. Jede andere Verwendung ist nicht gestattet.

Dolby

1. Führen Sie Reparaturen niemals selber durch, bitte überlassen Sie dies immer qualifiziertem Personal.

2. Kontaktieren Sie den Reparaturdienst bei folgenden Fehlern:

a. Wenn das Netzteil oder Netzkabel defekt ist.
b. Wenn Gegenstände in das Gerät gefallen sind.
c. Wenn das Gerät mit Wasser in Berührung gekommen ist.
d. Wenn das Gerät trotz richtiger Anwendung nicht funktioniert.

Ändern Sie nur die Einstellungen, die hier beschrieben werden. Das Ändern anderer Einstellung zieht eine kostspielige Instandsetzung eines Technikers nach sich.

e. Wenn das Gerät fallen gelassen wurde und wenn das Produkt Leistungsschwankungen aufweist.

1. Verwenden Sie originale Ersatzteile oder Teile, die die selben Eigenschaften besitzen. Falsche Ersatzteile können zu Kurzschlüssen oder Feuer und anderen Pannen führen.
2. Nach jeder Reparatur sollte der Techniker Sicherheitschecks durchführen, um die richtige Funktionsweise sicherzustellen.
3. Bitte beachten Sie im Abschnitt Fehlerbehebung unsere Serviceadressen und Telefonnummern.
4. Starke Nikotinfreisetzung durch Rauchen schädigt die Elektronik des Gerätes. Dies ist eine unsachgemäße Nutzung des Gerätes und im Servicefall entfällt der Garantieanspruch.

Dies ist jedoch keine Garantie dafür, dass diese Störungen nie auftreten können. Sollten diese Störungen bei Ihnen auftreten, probieren Sie bitte folgendes:

• Positionieren oder richten Sie die Schüssel anders aus.
• Vergrößern Sie den Abstand zwischen dem Gerät und dem gestörten Gerät.
• Stecken Sie den Netzstecker des Empfängers in eine andere Steckdose als das gestörte Gerät.
  • Wiederholen Sie den Suchlauf und achten Sie auf die Einstellungen
• Überprüfen Sie den USB Speicher
• Sind Ihre Dateien kompatibel zu den unterstützten Formaten?
• Setzen Sie sich mit dem Händler oder einem Radio/Fernsehtechniker in Verbindung.

Die Empfangsbedingungen können Sie teilweise selbst beeinflussen. Häufiges Kennzeichen eines schlechten Empfangs ist z. B. ein eingefrorenes Bild oder die Meldung „Kein Signal“. Sie haben verschiedene Möglichkeiten den Empfang zu verbessern.

• Achten Sie auf den Durchmesser der Satellitenschüssel. Ist dieser zu klein, dann kann es bei schlechten Wetter zu Störungen kommen. Mit einer größeren Schüssel (80 cm) haben Sie auch bei schlechteren Wetter größere Reserven.
• Achten Sie auf die richtige Ausrichtung der Schüssel zu dem Satelliten.

Wiederverwertung von Elektrogeräte

Das Produkt wurde mit hochwertigen Materialien und Komponenten entwickelt und hergestellt, die recyclingfähig sind und wieder verwendet werden können. Diese durchkreuzte Mülltonne auf dem Produkt oder auf der Verpackung bedeutet, dass das Produkt der Europäischen Richtlinie 2002/96/EC entspricht.

Informieren Sie sich über die vor Ort geltende Bestimmungen zur separaten Entsorgung elektronischer Geräte. Beachten Sie die örtlichen Bestimmungen und entsorgen Sie keine alten Produkte mit dem normalen Hausmüll. Durch eine richtige Entsorgung alter Produkte tragen Sie zum Umweltschutz und zur Gesundheit der Menschen bei.

Wiederverwertung von Papier und Pappe

Das Materialwiederverwertungssymbol auf dem Verpackungskarton und Benutzerhandbuch bedeutet, dass sie recyclingfähig sind. Entsorgen Sie sie nicht mit dem normalen Hausmüll.

Wiederverwertung von Kunststoffen

Das Materialwiederverwertungssymbol auf Kunststoffteilen bedeutet, dass sie recyclingfähig sind. Entsorgen Sie sie nicht mit dem normalen Hausmüll.

Der Grüne Punkt

Der Grüne Punkt auf Kartons bedeutet, dass die MAS Elektronik AG eine Abgabe an die Gesellschaft für Abfallvermeidung und Sekundärrohstoffgewinnung zahlt.

1. Die Batterien können nach Gebrauch in der Verkaufsstelle oder in deren unmittelbarer Nähe unentgeltlich zurückgegeben werden.

2. Der Endverbraucher ist zur Rückgabe gebrauchter Batterien gesetzlich verpflichtet.

3. Die Symbole gemäß Anhang 1 Nr. 1 und 3 der BattV folgende Bedeutung haben: Kennzeichnungspflichtige Batterien sind mit einem der beiden nachstehenden Zeichen, bestehend aus einer durchgestrichenen Mülltonne und dem chemischen Symbol des für die Einstufung als schadstoffhaltig ausschlaggebenden Schwermetalls zu versehen.

4. Die Entscheidung welches Zeichen verwendet wird, trifft der zur Kennzeichnung Verpflichtete. Beide Zeichen haben die gleiche Bedeutung.

5. Batterien, die Schadstoffe enthalten, sind durch chemische Symbole gekennzeichnet: Pb = Batterie enthält Blei, Cd = Batterie enthält Cadmium, Hg = Batterie enthält Quecksilber.

Jeder Verbraucher ist gesetzlich verpflichtet, diese Batterien bei einer Sammelstelle seiner Gemeinde oder im Handel abzugeben, damit sie einer umweltschonenden Entsorgung zugeführt werden können. Gebrauchte Batterien entsorgen auch wir kostenlos und umweltgerecht für Sie. Einfach an uns zurücksenden.

Mitgeliefertes Zubehör

Bitte vergewissern Sie sich, dass folgende Zubehörteile in der Verpackung enthalten sind:

• HRS 3500
• Fernbedienung
  • Bedienungsanleitung
• Garantiekarte

Hinweise:

• Veränderungen oder Modifizierungen der Bestandteile des Lieferumfangs führen zum Erlöschen der Garantie.
  • Transportieren und versenden Sie das Gerät ausschließlich in der Originalverpackung.
• Bitte benachrichtigen Sie Ihren Händler, wenn Sie Transportschäden feststellen.
• Entsorgen Sie das Verpackungsmaterial entsprechend den geltenden Vorschriften. Trennen Sie das Verpackungsmaterial nach Papier/Pappe und Plastik.

Eigenschaften

• DVB-S Empfänger für hoch auflösendes digitales Fernsehen durch Satellit
• Unterstützung für Einkabellösungen (Unicable)
• Elektronischer Programmführer (EPG) und Videotext
  • USB 2.0 High Speed Anschluss
• PVR Ready, nimmt DVB-S Sendungen auf USB Speicher
• Zeitversetztes Fernsehen (Time-Shift)
• Wiedergabe von Videodateien in den Formaten MPEG-1 und MPEG-2 von USB Speicher
• Wiedergabe Bilddateien in den Formaten JPEG, Bitmap (BMP) und PNG von USB Speicher
• RGB Videoausgabe bei SCART
  • SCART Ein- und Ausgang
  • Digitaler Tonausgang (elektrisch/koaxial)

Standardeinstellungen

OSD Sprache Deutsch

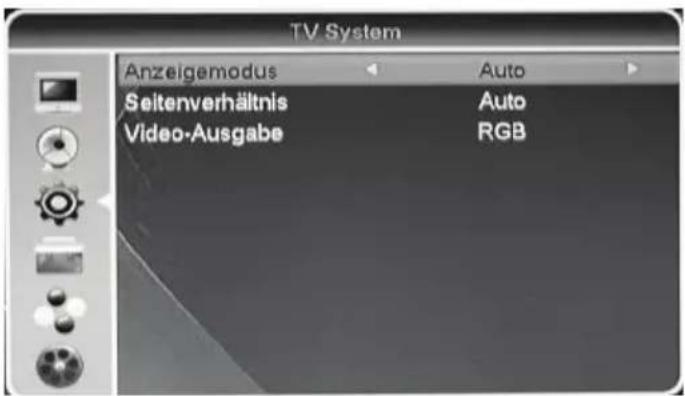

Seitenverhältnis AUTO

Format AUTO

Videoausgang RGB

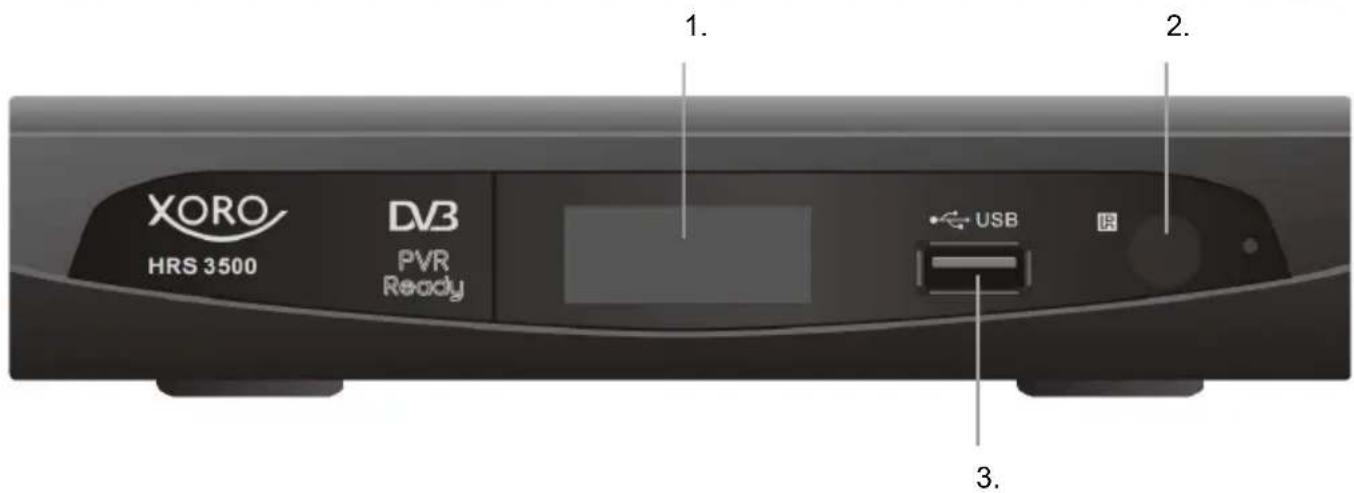

Vorderseite

XORO HRS 3500 DVB PVR Ready USB I/O 1. 2. 3.

1. LED Anzeige
2. USB 2.0 Anschluss
3. Infrarotempfänger

Rückseite

1. RF OUT RF IN 2. TV口 3. VCRQO 4. AC 220-240V ~50/60Hz 5. 6. COAXIAL

1. RF Ausgang (RF OUT)
2. Antenneneingang - IEC 60196-24 (RF IN)
3. SCART Ausgang TV
4. SCART Ausgang für z.B. VCR
5. Digital Audioausgang (koaxial / elektrisch)
6. Stromkabel

Hinweis:

Achten Sie bei der Installation des Antennenkabels darauf, dass das Gerät vom Stromnetz getrennt ist.

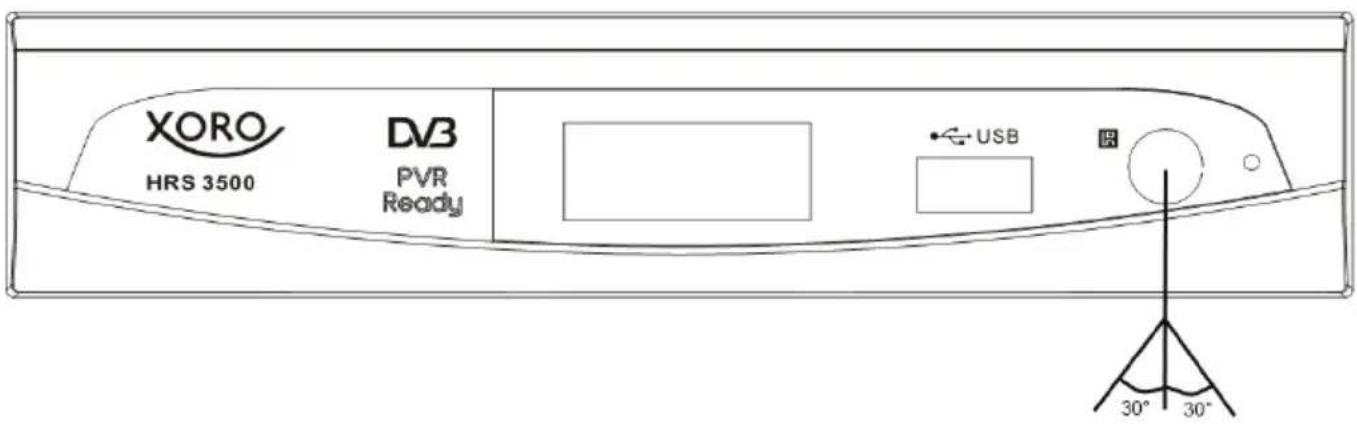

Einlegen der Batterie und Operationsradius

1. Legen Sie die Batterien in das Fach ein. Achten Sie bitte beim Einlegen der Batterie auf die richtige Polarität (+/-).
2. Schieben Sie die Batterieklappe wieder auf (Abbildung).

1. Richten Sie die Fernbedienung immer auf das Sensor-Feld des Gerätes. Die Entfernung zu dem Gerät sollte nicht mehr als 5 Meter betragen und der Operationswinkel nicht größer als 60° sein.
2. Entfernen Sie die Batterien aus der Fernbedienung, wenn Sie den HRS 3500 eine längere Zeit nicht benutzen.

XORO HRS 3500 DVB PVR Ready USB 30° 30°

Hinweise:

1. Entfernen und erneuern Sie alte Batterien. Sie können auslaufen und die Fernbedienung beschädigen.
2. Austretende Batterieflüssigkeit mit einem Tuch entfernen.
3. Wenn die Batterieflüssigkeit mit der Haut in Kontakt kommt, bitte die betroffene Stelle sofort säubern/waschen.
4. Bei Verschlucken der Batterie oder Batterieflüssigkeit suchen Sie sofort einen Arzt auf.
5. Bei Augenkontakt die Augen auswaschen und einem Arzt aufsuchen.

STANDBY MEDIA USB MUTE 1 FAV 2 EPG AUDIO 3 TEXT SUB 5 TIMER 6 MENU OH+ EXIT 7 VOL- OK VOL+ 8 REC BACK 9 2 3 PLAY 10 OH+ PAUSE 11 4 5 6 II 12 7 8 9 0 13 INFO TV/R VCR STOP 14 XORO 25 26

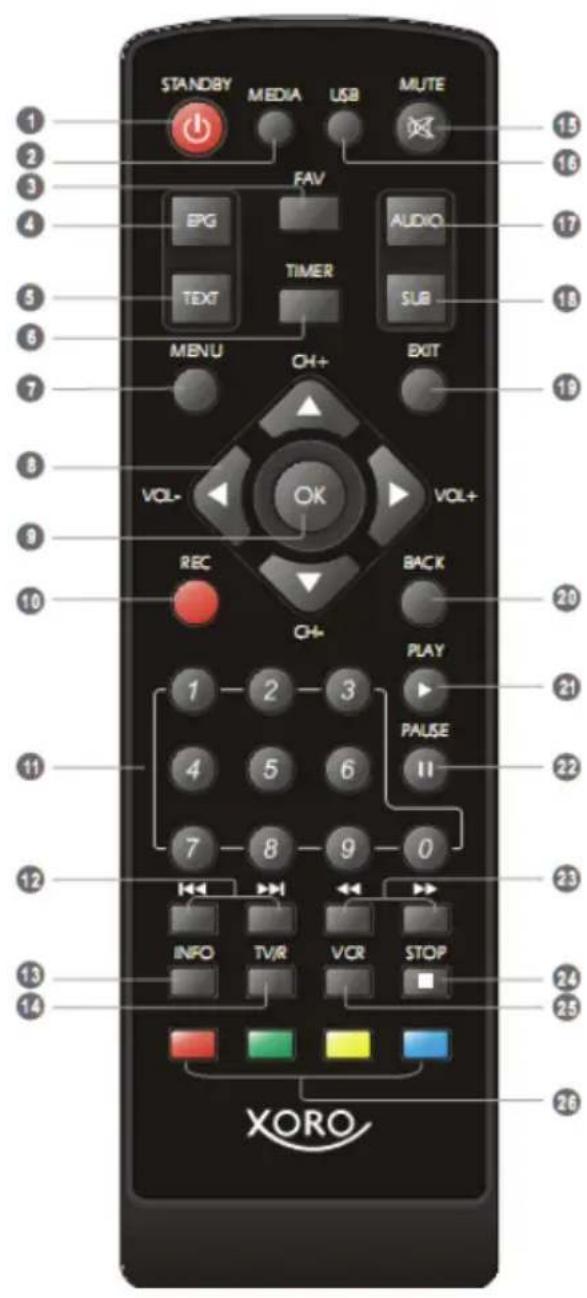

Tasten der Fernbedienung

1. STAND-BY Taste
2. Media-Player Taste (MEDIA)
3. Favoritentaste (FAV)

4. EPG Taste

5. Videotext Taste (TEXT)

6. Programmierungstaste (TIMER)

7. Einstellungsmenü Taste (MENU)

8. Kanal+ (CH+) / Kanal- (CH-) / Lautstärke+ (VOL+) / Lautstärke- (VOL-) Tasten bzw. Navigationskreuz (OBEN, UNTEN, LINKS, RECHTS)

9. Bestätigen (OK)

10. Aufnahme Taste (REC)

11. Numerische Taste (0 .. 9)

12. Vorherige Datei Taste (|<<) / Nächste Datei Taste (>>|)

13. Informationstaste (INFO)

14. Wechsel zwischen TV und Radio (TV/R)

15. Stummschaltung (Mute)

16. Aufnahmeliste Taste (USB)

17. Audio Taste

18. Untertitel Taste (SUB)

19. Beenden Taste (EXIT)

20. Letzter Kanal Taste (BACK)

21. Abspielen Taste (PLAY/>)

22. Pause Taste (II)

23. Schneller Vorlauf bei der Wiedergabe (>>) / Schneller Rücklauf bei der Wiedergabe (<<)

24. Stopp Taste (STOP)

25. VCR Taste

26. Funktionstasten (Rot, Grün, Gelb, Blau)

Hinweis:

Die Farbtasten Grün, Rot, Gelb und Blau haben in den verschiedenen Modi unterschiedliche Funktionen. Die Arbeitsweise der Tasten wird in den Modi immer erklärt und dargestellt.

Zu einem Fernseher und der Antenne

Allgemeine Informationen:

• Stellen Sie sicher, das das Gerät ausgeschaltet und von dem Stromnetz getrennt ist.
- Lesen Sie die Bedienungsanleitung des Fernsehers und beachten Sie dort die Sicherheits-hinweise.
- Achten Sie auf eine sorgfältigen Anschluss der Steckverbindungen.
- Bitte achten Sie auf die Einstellungen bei der Videoausgabe.

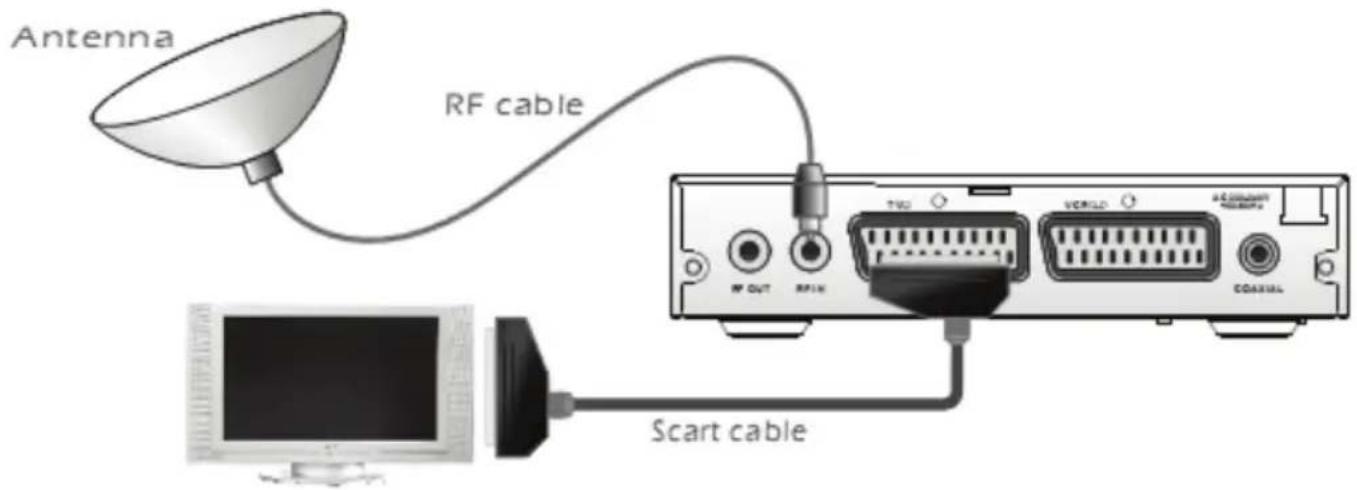

Verbinden zu einem TV Fernsehgerät und zu der Satellitenschüssel

Die schematische Zeichnung zeigt die Verbindungen des HRS 3500 zu der Antenne und zu dem Fernsehgerät.

a. Verbinden Sie ein SCART Kabel mit dem DVB-S Empfänger an dem SCART Ausgang (TV) und Ihrem Fernsehgerät
b. Verbinden Sie das Antennenkabel mit dem Antenneneingang (LNB IN) des HRS 3500. Schrauben Sie den Stecker fest mit dem Eingang.
c. Achten Sie bitte auf einen fest Sitz der Stecker.
d. Verbinden Sie nun den HRS 3500 mit dem Stromnetz.
e. Schalten Sie den DVB-S Empfänger und Ihren Fernsehgerät ein.
f. Wählen Sie am Fernsehgerät den SCART Eingang

Hinweis:

Der HRS 3500 enthält einen so genannten „Loop through“ Antennenausgang (LOOP OUT). Damit können Sie von dem DVB-S Empfänger weitere DVB-S Empfangsgeräte anschließen.

Zu einem externen Audio-Dekoder oder Verstärker

Hi-Fi Coaxial cable RF OUT RPM VCR120 +4µm COAXIAL

Sie haben die Möglichkeit die digitalen Audiosignale auch zu Ihrem externen Decoder oder Verstärker zu übertragen. Dazu können Sie den koaxialen (elektrischen) Anschluss benutzen.

Einrichten der Verbindung:

1. Schalten Sie alle Geräte aus.
2. Trennen Sie auch die Geräte von dem Stromnetz.
3. Etablieren Sie die Video-Übertragung mittels eines SCART Kabels zu Ihren TV Fernsehgerät.
4. Verbinden Sie den HRS 3500 mit einem koaxialem Kabel zu Ihren externen Decoder oder Verstärker.
5. Schalten Sie beide Geräte an.
6. Aktivieren Sie bei dem externen Decoder oder Verstärker die koaxialen Eingang.

Hinweise:

• Die Kabel sind nicht Teil des Lieferumfangs.

- In Deutschland sind nur bei einigen TV Sender und auch nur bei einigen TV Programmen digitale Audiospuren vorhanden. Informationen wann und welche TV Programme digitale Audiosignale übertragen werden, können Sie in der Regel den TV Programmzeitschriften entnehmen.

- Hinweise über die unterschiedlichen Tonspuren können Sie auch mittels den Informationen der AUDIO Taste erlangen.

Zweiter SCART Anschluss (VCR)

Zweiter SCART Ausgang

Sie können natürlich auch den zweiten SCART Ausgang nutzen, um digitale Sendungen zu einem Videorekorder weiterzuleiten und dann analog aufzunehmen. Schließen Sie dazu den Videorekorder mit einem SCART Kabel an dem VCR Ausgang des HRS 3500 an.

Weitere Hinweise zur Bedienung entnehmen Sie der Anleitung des Videorekorders.

SCART Eingang

Sie können den zweiten SCART Anschluss auch als Eingang nutzen, um das Bild und Ton eines weiteren Gerätes an einem Fernseher wiederzugeben. Verbinden Sie dazu z.B. einen Videorekorder oder DVD-Player mit einem SCART Kabel an dem SCART VCR Anschluss des HRS 3500.

Der HRS 3500 kann die Eingangssignale über den geschalteten SCART VCR Anschluss ausschließlich über den SCART TV ausgeben.

Um den Eingang zu aktivieren, müssen Sie die VCR Taste drücken. Der HRS 3500 arbeitet jetzt nur als Transporteur des angeschlossenen Gerätes.

Drücken Sie erbeut die VCR Taste um den SCART Eingang abzuschalten.

Hinweise:

1. Das Gerät muss eingeschaltet sein, um Signale weiter zuleiten.
2. Der HRS 3500 kann die Eingangssignale über den geschalteten SCART VCR Anschluss ausschließlich über den SCART TV ausgeben.
3. Wenn der SCART Eingang aktiv ist, können Sie selbst an dem HRS 3500 nichts mehr ausführen.
4. Beenden Sie den SCART Eingang durch erneutes Drücken der VCR Taste.

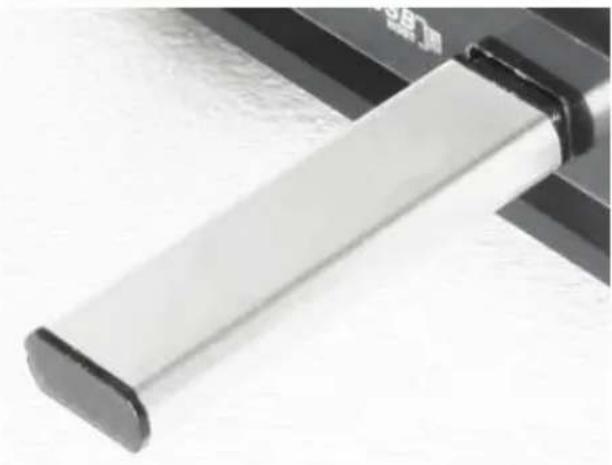

USB Anschluss

Schließen Sie den USB-Stick vorsichtig an dem USB Anschluss an. In der Regel sollte die Beschriftung des USB-Sticks nach oben zeigen.

Entnehmen Sie den USB Stick erst dann, wenn Sie wieder im Live DVB-S Programm sind, andernfalls könnte der Stick beschädigt werden.

1. Schließen Sie am USB Anschluss aufgrund von CE-Richtlinien nur USB Flashspeichemedien (USB Sticks) an.
2. USB Speicher oder Speicherkarten können bis zu 16 GB unterstützt werden. Leider gibt es eine Vielzahl von unterschiedlichen USB-Sticks und nicht alle können unterstützt werden.
3. Bei USB Speichermedium wird nur FAT oder FAT 32 unterstützt. Falls ein Medium mit einem anderen Dateisystem formatiert ist, dann wird diese nicht erkannt.
4. Sichern Sie immer alle Daten von dem USB Speicher, wenn dieser an dem Gerät benutzt wird.

Suchlauf

Installieren Sie vor dem Anschalten des Gerätes alle notwendigen Kabelverbindungen zu der Satellitenschüssel und zu dem Fernseher. Bei der ersten Inbetriebnahme des HRS 3500 erscheint auf dem TV-Bildschirm das Einstellungsmenü.

Mit den Pfeiltasten OBEN und UNTEN können Sie zwischen den einzelnen Menüpunkten wechseln. Die Linke Seite zeigt die übergeordneten Kategorien wie Kanal-Bearbeitung oder z.B. Installation.

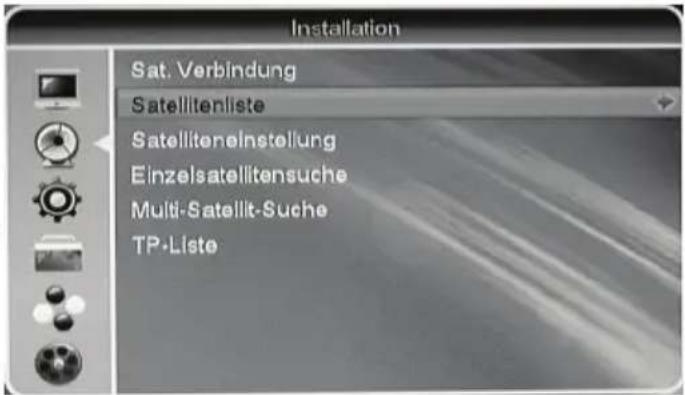

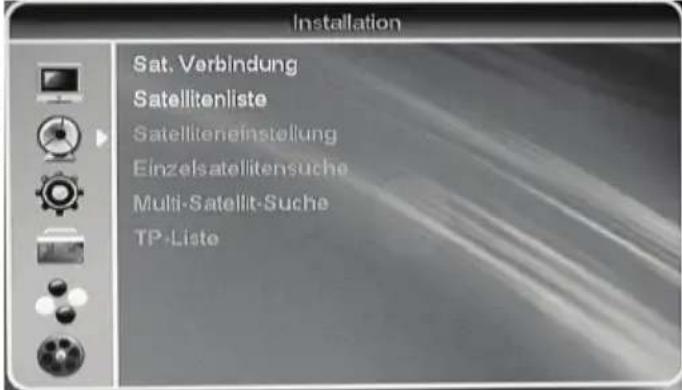

Drücken Sie die UNTEN Taste um das Installationsmenü einzublenden. Drücken Sie entweder die RECHTE oder die OK Taste und Sie erhalten Zugriff auf die Optionen des Installationsmenü.

Wenn der Menüpunkt farblich hinterlegt ist, drücken Sie die OK Taste zum Aktivieren der Option. Die einzelnen Optionen ändern Sie mit den Navigationstasten LINKS und ▶. Die Menüs können Sie mit der EXIT Taste verlassen.

Sie haben nun Zugriff zu den ersten beiden Optionen.

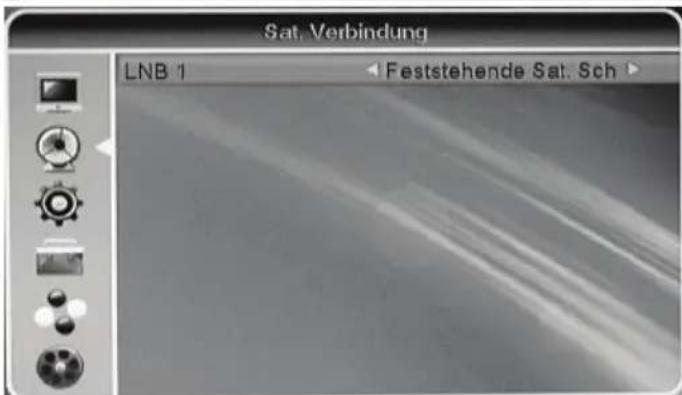

Sat.-Verbindung

Mit dieser Einstellung legen Sie fest, ob die Satellitenschüssel „Feststehend“ oder „Motorbetriebend“ ist. Die meisten Installationen sind feststehend.

Voreingestellt ist die Option „Feststehend“!

Verlassen Sie den Menüpunkt mit der EXIT Taste.

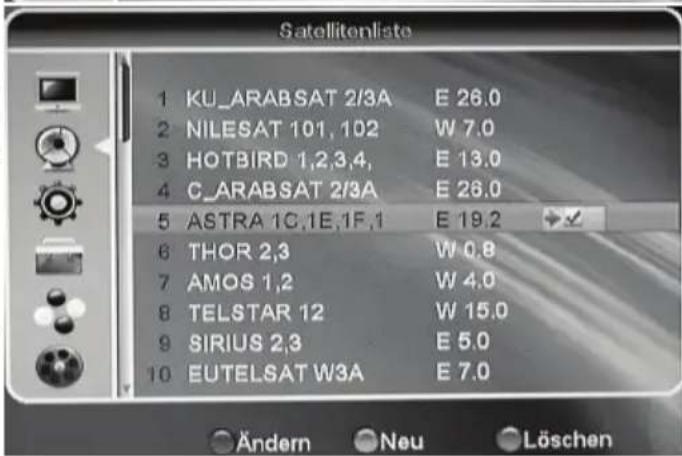

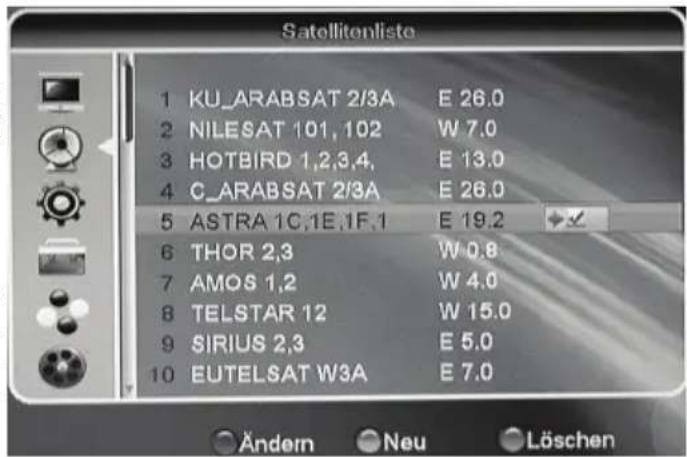

Satellitenliste

Hier können Sie den Satelliten auswählen. Suchen Sie einen Satelliten mit den Pfeiltasten OBEN und UNTEN aus und markieren Sie diesen mit der OK Taste.

Voreingestellt ist die Option „ASTRA E19.2“!

Verlassen Sie den Menüpunkt mit der EXIT Taste.

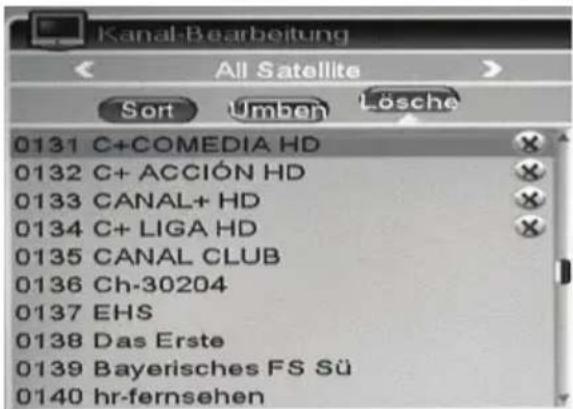

Kanal-Bearbeitung TV-Kanaliste Radio-Kanaliste Alle Löschen

Sat. Verbindung Satellitenliste Satelliteneinstellung Einzelsatellitensuche Multi-Satellit-Suche TP-Liste

Sat. Verbindung LNB 1 Feststehende Sat. Sch

Satellitenliste 1 KU_ARABSAT 2/3A E 26.0 2 NILESAT 101,102 W 7.0 3 HOTBIRD 1,2,3,4, E 13.0 4 C_ARABSAT 2/3A E 26.0 5 ASTRA 1C,1E,1F,1 E 19.2 6 THOR 2,3 W 0.8 7 AMOS 1,2 W 4.0 8 TELSTAR 12 W 15.0 9 SIRIUS 2,3 E 5.0 10 EUTELSAT W3A E 7.0 Ändern Neu Löschen

Suchlauf

Nach den beiden Einstellungen erweitert sich das Installationsmenü um die Optionen „Satelliteneinstellung“, „Einzelsatellitensuche“, „Multi-Satellit-Suche“ und „TP-Liste“.

Navigieren Sie mit der Taste UNTEN die Option Satelliteneinstellung an und drücken Sie die OK Taste.

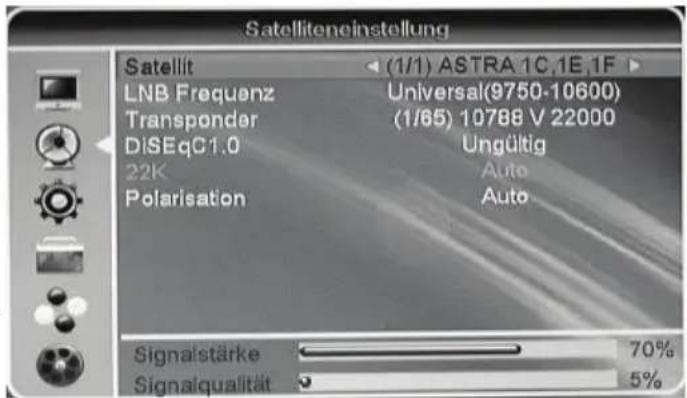

Satelliteneinstellung

In dieser Einstellung finden Sie eine Reihe von Parameter.

Satellit: ASTRA 1C, 1E ...

LNB Frequenz: Universal (09750/10600)

Transponder: (1/65) ....

22KHz: AUTO

DiSEqC1.0: Ungültig

Polarisation: Auto

Satellit

Hier wird der schon gewählte Satellite ASTRA 19.2 angezeigt.

Sat. Verbindung Satellitenliste Satelliteneinstellung Einzelsatellitensuche Multi-Satellit-Suche TP-Liste

Satelliteneinstellung Satellit (1/1) ASTRA 1C.1E.1F LNB Frequenz Universal(9750-10600) Transponder (1/65) 10788 V 22000 DiSEqC1.0 Ungültig 22K Auto Polarisation Auto Signalstärke 70% Signalqualität 5%

LNB-Frequenz

Hier definieren Sie den LNB-Typ. Nutzen Sie die Einstellung Universal. Diese sollte auch voreingestellt sein.

Transponder

Die Einstellung ist in der Regel auch mit dem LNB-Typ verbunden. Hier sind keine Änderungen nötig.

22KHz

Durch die Verwendung des 22-kHz-Signals in Verbindung mit einem Universal-LNB kann das gesamte Astra-Satellitensystem (analog und digital) mit einer einzigen 60cm Antenne empfangen werden. Zum Empfang von digitalen TV- und Radiosignalen wird daher nur noch eine Set-Top-Box für das digitale Fernsehen, benötigt.

Die digitalen TV Sender befinden sich alle im oberen Frequenzband. Benutzen Sie die Einstellung AUTO.

DiSEqC Modus

Hier können Sie die DiSEqC und die Tone Burst Modi auswählen. Bei einer einzelnen Verbindung ist diese ausgeschaltet.

Polarisierung

Hier können Sie die Polarisierung festlegen. Nutzen Sie die Einstellung Beide. Damit wird dann beide Bereiche (horizontal und vertikal) abgesucht. Andernfalls erfolgt der Suchlauf nur auf eine der beiden Ausrichtungen. Sie können dann nicht alle Sender finden.

Empfehlung: Nutzen Sie die Option AUTO!

Unterhalb der Einstellungen finden Sie zwei Balken mit Prozentangeben. Diese zeigen die Signalstärke und die Signalqualität an. Verlassen Sie die Option Satelliteneinstellung mit der EXIT Taste.

Suchlauf

Navigieren Sie mit der Taste UNTEN die Option Einzelsatellitensuche an und drücken Sie die OK Taste.

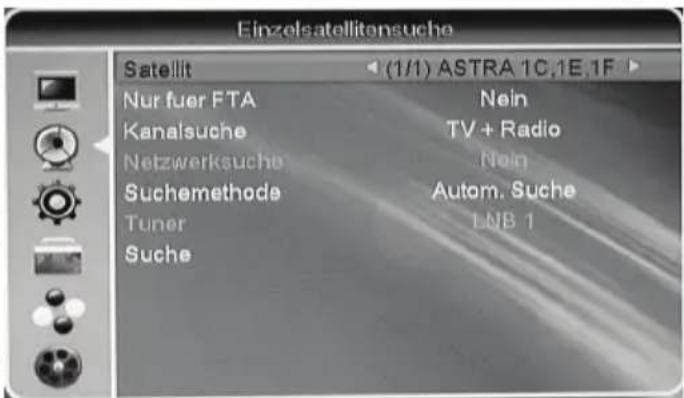

Einzelsatellitensuche

In diesem Menü finden Sie eine Reihe von Einstellungen die direkten Einfluss auf das Suchergebnis haben. Die Optionen sind:

Nur für FTA

Hier können Sie festlegen, ob Sie nur freie TV/Radio Programme suchen möchten oder auch die

Einzelsatellitensuche Satellit (1/1) ASTRA 1C,1E,1F Nur fuer FTA Nein Kanalsuche TV + Radio Netzwerksuche Nein Suchemethode Autom. Suche Tuner LNB 1 Suche

verschlüsselten. Die verschlüsselten Sender benötigen jedoch entsprechende Smartcards und ein Lesegerät. Der HRS 3500 ist als FTA (Free-to-Air) ausgelegt und hat somit kein Kartenleser, Sie können keinen verschlüsselten Programme anschauen.

Empfehlung: Nutzen Sie die Option JA!

Kanalsuche

Hier können Sie definieren, ob Sie nach TV, Radio oder Alle Sender suchen möchten. Falls Sie nie mit einem Satellitenempfänger Radio hören, dann können Sie die Option TV auswählen. Andernfalls nutzen Sie die Option TV + Radio.

Suchmethode

Bei der Suchmethode können Sie zwischen Autom. Suche und Blind auswählen.

• Standard hat zu jedem Satelliten eine Transponderliste hinterlegt und bei dem Suchlauf wird anhand dieser Liste gesucht.
• Blind ermöglicht eine Suche nach allen Frequenzen, unabhängig von der hinterlegten Transponderliste.

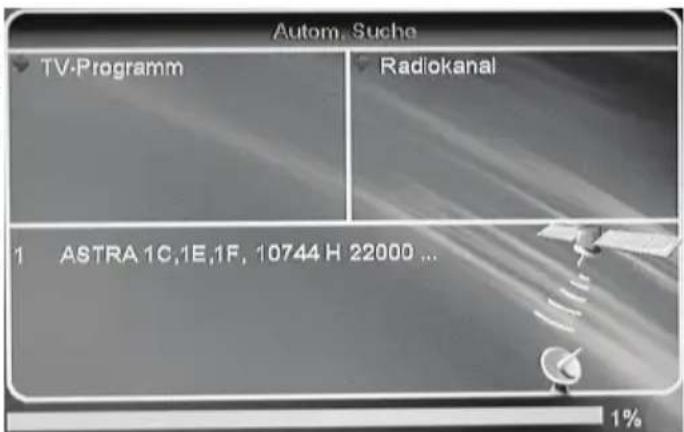

Nachdem alle Einstellungen getätigt wurden, steuern Sie die Option Suche mit der Pfeiltaste UNTEN an und drücken Sie die OK Taste. Der Suchlauf startet automatisch und das Ergebnis wird in der eingeblendeten Liste gezeigt.

Nach dem Abschluss der Suche wird das Suchergebnis in Kanalliste gespeichert und der HRS 3500 wechselt in das Livebild.

Autom. Suche TV-Programm Radiokanal 1 ASTRA 1C,1E,1F, 10744 H 22000 ... 1%

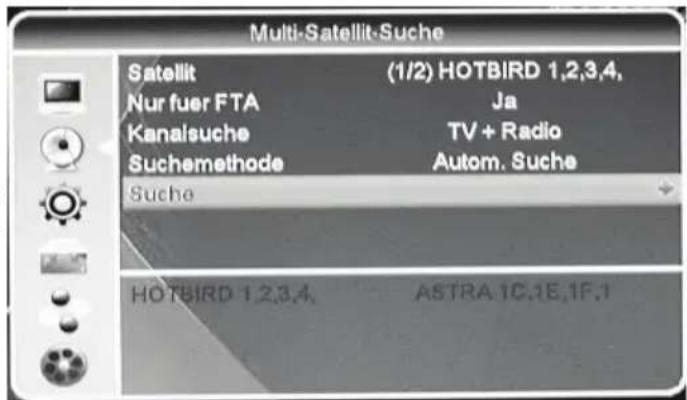

Die weiteren Möglichkeiten der Kanalsuche wie Unicable, Motor, DiSEqC entnehmen Sie ab Seite 34 in dieser Anleitung.

Wichtige Tasten und deren Funktionen

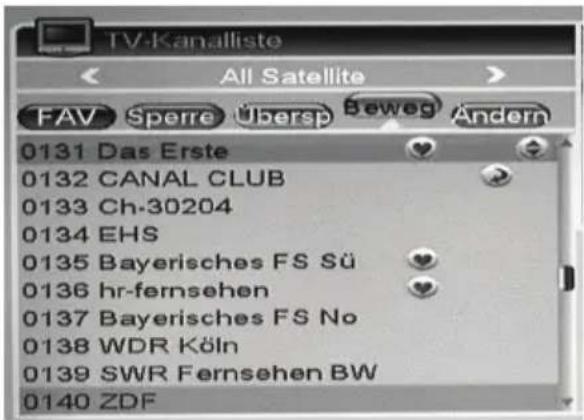

Kanalliste

Rufen Sie die Kanalliste durch das Drücken der OK Taste auf. Bedienung der Kanalliste:

▲/▼ Vorheriger bzw. nächster Sender |<</>| Vorherige bzw. nächste Seite der Senderliste OK Aktivieren des ausgewählten Senders EXIT Beenden der Kanalliste

Hinweis:

Die TV und Radio Kanalliste verhalten sich bei der Bedienung sehr ähnlich.

All Satellite 0001 EinsExtra 0002 Einsfestival 0003 EinsPlus 0004 arte 0005 Phoenix 0006 Test-R 0007 TVP INFO 0008 TV Polonia 0009 TVP Kultura 0010 TVP Historia 10744/H/22000

Senderwechsel

Mit den Tasten ▲(CH+)/▼ (CH-) oder durch numerische Eingabe können Sie den TV Sender wechseln.

TV / Radio

Wenn Sie zwischen den TV und Radio wechseln möchten, dann Drücken Sie die TV/R Taste.

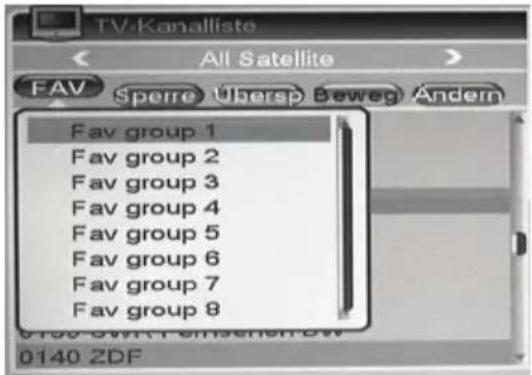

Favoriten

Wenn Sie Favoriten definiert haben, dann können Sie mit der FAVOURITE Taste auf der Fernbedienung direkt auf die Favoritenlist zugreifen. Die Favoriten müssen natürlich vorher definiert werden. Die Bedienung innerhalb der Favoritenliste sieht wie folgt aus:

▲/▼ Wechsel zum vorherigen bzw. nächsten TV Programm

◀/▶ Blättern zur vorherigen oder nächsten

Seite der Programmliste

OK Startet das TV Programm

FAVOURITE Wechselt zwischen Favoritenliste(n)

EXIT Beenden der Favoritenlisteanzeige

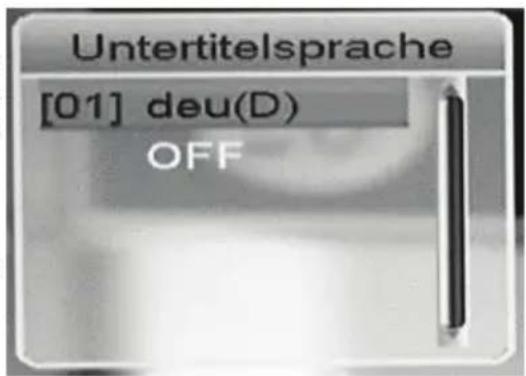

Untertitel

Wenn Sie zu einem TV Programm Untertitel angezeigt haben möchten, drücken Sie die SUB Taste. Wenn Untertitel vorhanden sind, dann können Sie diese mit den Pfeiltasten ▲/▼ die Untertitel auswählen und mit OK Taste aktivieren.

Hinweis:

In Deutschland werden häufig keine Untertitel bei DVB-S übertragen.

Untertitelsprache [01] deu(D) OFF

Lautstärke

Mit den Tasten ◀/▶ (VOL+ / VOL-) ändern Sie die Lautstärke an dem DVB-S Empfänger.

Stummschaltung

Drücken Sie die MUTE Taste auf der Fernbedienung.

Wichtige Tasten und deren Funktionen

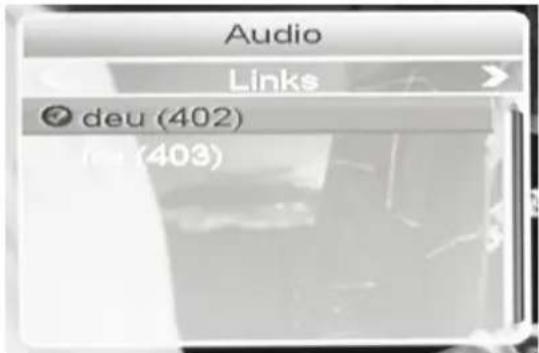

Audio Einstellung des TV Senders

Wenn Sie während des Live-Bildes die AUDIO Taste auf der Fernbedienung drücken, dann haben Sie Zugriff auf die Audioeinstellungen des TV Sender.

Entweder Wechsel der Sprache (z.B. ARTE), zu einer digitalen Tonspur (wenn vorhanden) oder zu einer anderen Tonspur.

Hinweis:

Wenn Sie die Tonspur auf AC-3 wechseln, dann wird über SCART kein Ton ausgegeben. Den Ton erhalten Sie dann

Audio Links deu (402) (403)

ausschließlich über den digitalen koaxialen Tonausgang in Verbindung mit einen externen Audio-Dekoder (Dolby Digital Verstärker).

Tele- / Videotext

Videotext aktivieren Sie über die TEXT Taste. Navigation im Videotextfenster:

• Numerische Taste zur direkten Eingabe der Videotextseite
• ▲/▼ Tasten für eine Seite rück— bzw. vorwärts
  • Farbtaste ROT blättert die Unterseiten auf, falls diese vorhanden sind.
• EXIT beendet das Videotextfenster

100 100 ARTE Fr 17.12.10 14:15 28 14.00 DAS LEBEN IST SELTSAM (HD) (2K) ........... 323 16.90 DAS JAHR 2008 (HD) (OmU) 324 artp 21.45 Uhr! Sex im 21. Jahrhundert (Doku) 331 112 NACHRICHTEN Rötselraten über Umfang des neuen Euro-Rettungsschirms 300 PROGRAMM Schauspiellegenden: Romy Schneider (Dokumentarfilm), 20.15 Uhr .... 330 260 CD-TIPPS Moderne Love-Botschaft im Retro- Gewand: Das neue Album von Kisses 101 ÜBERBLICK 260 CD-TIPPS 288 QUIZ AUTO

Hinweis:

Der Videotext des HRS 3500 kann nicht über die Fernbedienung und Funktionen des TV-Gerätes ausgeführt werden, sondern ausschließlich nur mit der Fernbedienung des HRS 3500.

Navigieren bei den Einstellungen

Mit den Tasten des Navigationskreuzes (▲/▼/◄/►) können Sie sich in den verschiedenen Ebenen des Einstellungsmenüs bewegen.

Information

Wenn Sie die INFO Taste drücken, dann erhalten Sie eine Vielzahl von Information. Bei dem ersten Drücken der INFO Taste gelangen Sie zu der Übersicht: TV Sendername, aktive TV Programm, nächstes TV Programm, ob Teletext, EPG oder Untertitel verfügbar sind.

ZDF(ASTRA 1C,1E,1F,1) 17/12 14:40 0144 Now: Die Küchenschlacht Next: heute

Erneutes Drücken der INFO Taste zeigt die Information des aktiven Senders wie Satelliten, Transponder, Frequenz des TV Senders, die „Signalqualität“ und die „Signalstärke“ an.

Wichtige Tasten und deren Funktionen

EPG

Drücken Sie die EPG Taste und dann wird der elektronische Programmführer aktiviert. Folgendes Abbildung erscheint auf dem Bildschirm.

EPG 17/12/2010 Friday 14:40 0144 ZDF Die Küchenschlacht 14:15~15:00 17/12-Friday 14:30 15:00 15:30 16:00 0141 Bayerisc 0142 WDR Köl 0143 SWR Fer 0144 ZDF Die Küche Topfgeldjäger heut Len 0145 ZDFinfok Deut ausl kon Arche Noa Euro wis foru Zeitanzeig Timer

Das EPG Fenster ist wie folgt aufgeteilt:

Titelzeile

Datum

und

Uhrzeit

Links Oben

Aktuelles

Programm

Rechts Oben Vorschau des Livebildes

Mitte Zeitzeile mit den einzelnen Programmen eines oder mehrer Sender

Unten Beschreibung der Bedienung mit den Tasten zur Navigationshilfe.

Die Bedienung erfolgt mit den Tasten:

◀/▶ Wechsel des Programms

OK Anzeige der detaillierten EPG Informationen

ROT Weitere Navigationshilfen

GRÜN Markiertes Programm wird in die Timerliste übernommen

▲/▼ Vorheriger bzw. nächster Sender

EXIT Beenden des EPG Fensters

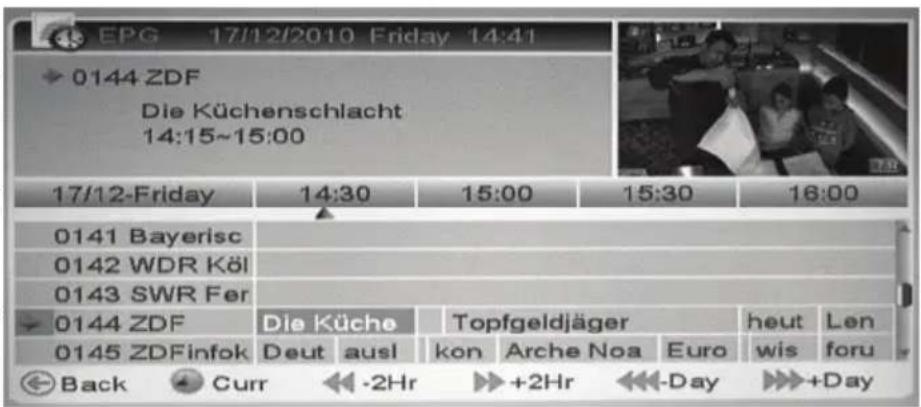

Weitere Navigationshilfen

Die weiteren Navigationshilfen werden mit den Pfeiltasten ◀/

▶ angesteuert. Damit können Sie z.B. die EPG Anzeige um zwei Stunden vorwärts/ rückwärts oder zu dem nächsten/vorherigen Tag blättern.

Bewegen Sie die Cursor auf das „BACK“ Feld und dann gelangen Sie in die oben gezeigte Übersicht zurück.

EPG 17/12/2010 Friday 14:41 0144 ZDF Die Küchenschlacht 14:15~15:00 17/12-Friday 14:30 15:00 15:30 16:00 0141 Bayerisc 0142 WDR Köl 0143 SWR Fer 0144 ZDF Die Küche Topfgeldjäger heut Len 0145 ZDFinfok Deut ausl kon Arche Noa Euro wis foru Back Curr -2Hr +2Hr -Day +Day

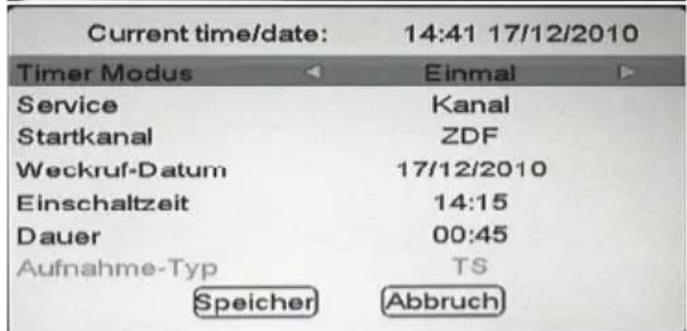

Timerprogrammierung aus EPG

Wenn Sie aus der EPG Anzeige die GRÜNE Taste bei einer markierten Sendung gedrückt haben, dann wird diese Sendung in die Timerprogrammierung übernommen. Die Informationen wie Sender, Datum und Uhrzeit werden automatisch aus dem EPG übernommen.

Current time/date: 14:41 17/12/2010 Timer Modus Einmal Service Kanal Startkanal ZDF Weckruf-Datum 17/12/2010 Einschaltzeit 14:15 Dauer 00:45 Aufnahme-Typ TS Speicher Abbruch Zeitanzeig Timer

Es ist in der Regel ratsam, die Startzeit und Stopp-Zeit um einige Minuten (z.B. 3-5 min.) zu verändern, weil die Sendungen nie pünktlich beginnen. Weitere Parameter ist Wiederholungsmodus (Timer Modus). Die Option Wiederholung definiert ob eine Sendung einmalig oder regelmäßig aufgenommen werden soll. Die Option Mode sollte für eine Aufnahme von Kanal auf Aufnahme geändert werden. Wählen Sie das „Speichern“ Feld an und drücken Sie die OK Taste. Die nun programmierte Sendung erschient in der Timerprogrammliste.

Hinweis:

Vergessen Sie nicht ein USB Speicher anzuschließen.

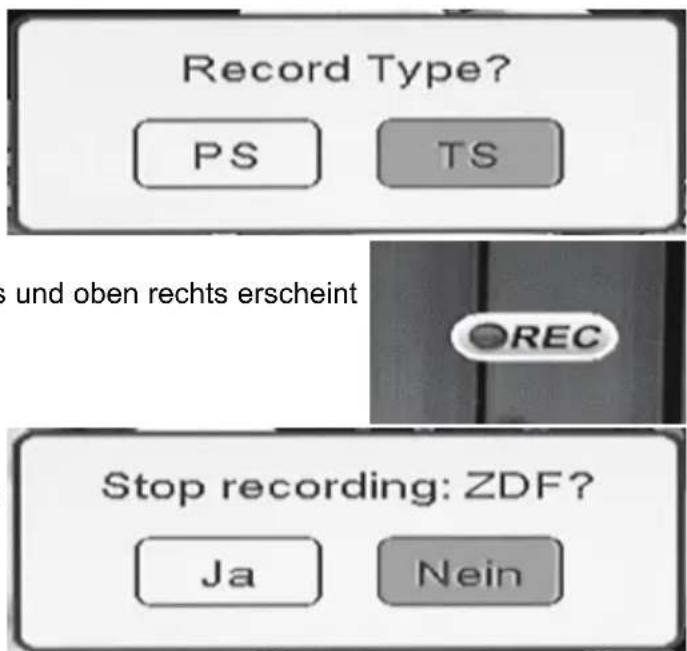

Aufnahme

Wenn Sie das aktuelle TV Programm einfach und schnell aufnehmen möchten, schließen zuerst ein USB Speicher am USB Anschluss an und drücken Sie dann die REC Taste. Die Aufnahme startet nach einer Abfrage TS oder PS (wählen Sie TS) sofort.

Nach ca. 10 Sekunden blendet die Statuszeile aus und oben rechts erscheint ein kleines Aufnahmesymbol.

Beenden können Sie die Aufnahme durch das Drücken der STOP Taste. Bestätigen Sie die Sicherheitsabfrage mit der OK Taste.

Record Type? PS TS und oben rechts erscheint REC Stop recording: ZDF? Ja Nein

Zeitversetztes Fernsehen

Um die Time Shift Funktion zu nutzen, müssen Sie zuerst einen USB Speicher an dem HRS 3500 anschließen. Sie sollten sich vorher entscheiden, ob die Time-Shift Datei permanent gespeichert wird oder nicht. Diese Option müssen Sie im PVR Einstellungsmenü ggf. ändern. Dazu drücken Sie die MENU Taste und navigieren zu Aufnahme —> Aufnahmeeinstellung —> Time-Shift zu Aufnahme. Dort können Sie die Funktion an— bzw. abschalten.

Drücken Sie während des Livebildes die || (Pause) Taste auf der Fernbedienung. Das Livebild pausiert und die weitere Sendung wird auf dem USB Speicher gesichert.

Sie können nach Ihrer Pause die Sendung fortsetzen:

• PLAY/PAUSE Taste - Abspielen der Sendung
  • >> / << - Schneller Vorlauf bzw. Rücklauf

Beenden von Time-Shift

Drücken Sie EXIT Taste um die Time-Shift Funktion beenden. Sie werden jetzt gefragt ob Sie die Funktion beenden möchten. Drücken Sie die OK Taste auf dem Ja Feld und die Time-Shift wird beendet.

Time-Shift permanent speichern

Time-Shift wird nur dann permanent gespeichert, wenn die entsprechende Option aktiviert ist.

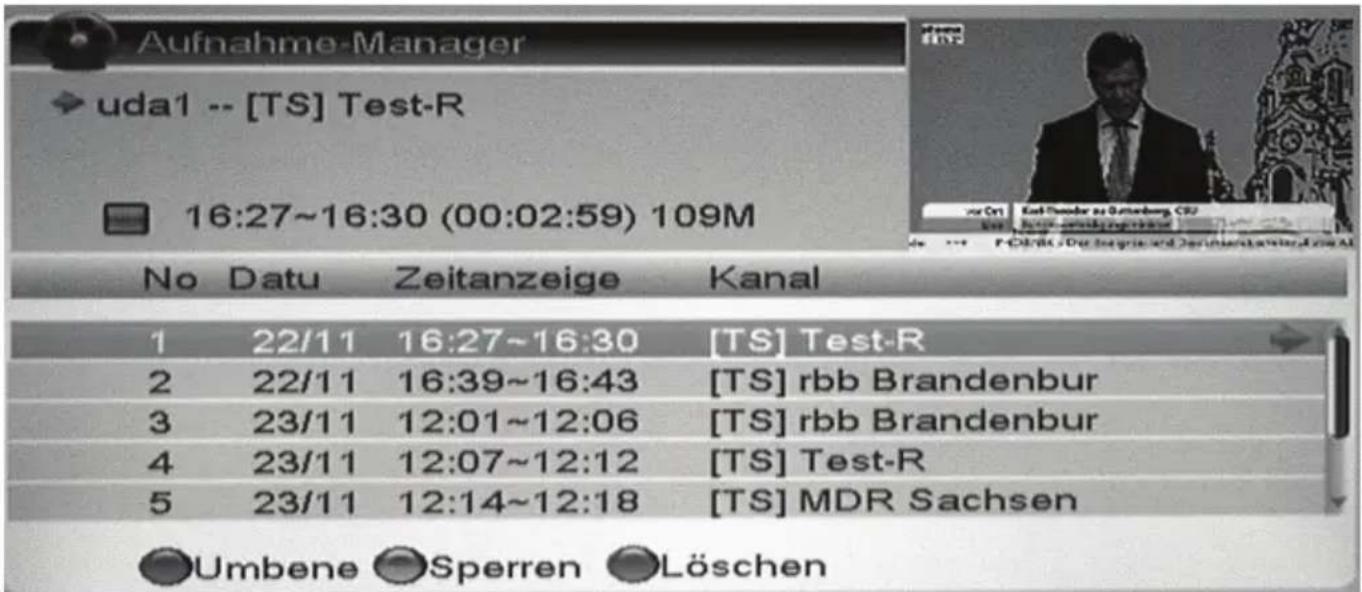

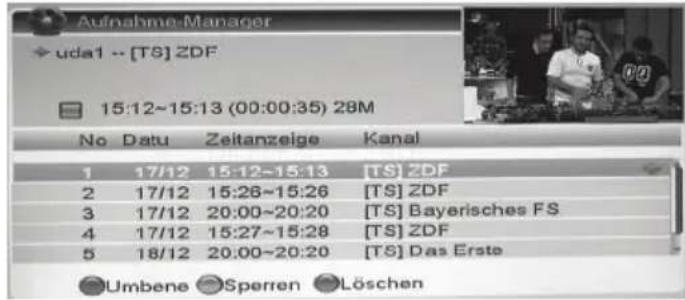

Aufnahmeliste

Die aufgenommenen Sendungen können Sie über die MEDIA Taste direkt erreichen. Alle bisherigen Aufnahmen werden dort angezeigt.

Aufnahme-Manager udal -- [TS] Test-R 16:27~16:30 (00:02:59) 109M No Datu Zeitanzeige Kanal 1 22/11 16:27~16:30 [TS] Test-R 2 22/11 16:39~16:43 [TS] rbb Brandenbur 3 23/11 12:01~12:06 [TS] rbb Brandenbur 4 23/11 12:07~12:12 [TS] Test-R 5 23/11 12:14~12:18 [TS] MDR Sachsen ○Umbene ○Sperren ○Löschen

Die Bedienung in der Aufnahmeliste erfolgt über die Tasten:

▲/▼ Wechsel zur vorherigen bzw. nächsten Aufnahme

OK Startet die Wiedergabe im Vorschaufenster

ROT Aufnahme Unbenennen

GRÜN Aufnahme Sperren

BLAU Aufnahme löschen

EXIT Beenden der Aufnahmeliste

Datei wiedergeben

Wenn Sie aus der Aufnahmeliste eine abspielen möchten, drücken Sie die OK Taste. Während der Wiedergabe stehen Ihnen weitere Tasten zur Verfügung:

Schneller Vorlauf

<< Schneller Rücklauf

|| Pause, die Wiedergabe setzen Sie mit dem erneuten Drücken der || fort

EXIT/STOP Beenden der Wiedergabe

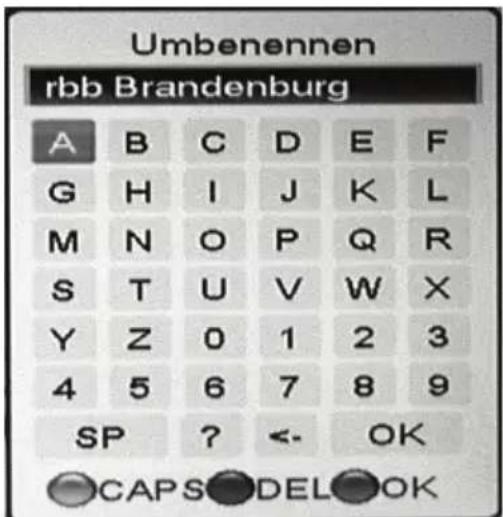

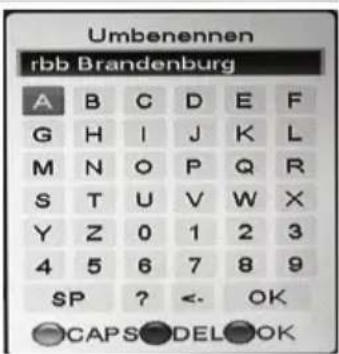

Datei umbenennen

Wählen Sie aus der Aufnahmeliste die Datei aus, die Sie umbenennen möchten. Drücken Sie die ROTE Taste und dann erscheint auf dem Bildschirm eine OSD Tastatur.

Mit der ROTEN Taste können Sie die einzelnen Buchstaben löschen. Wählen Sie mit Hilfe der Navigationstasten die einzelnen Buchstaben des neuen Dateinamens und bestätigen jeden Buchstaben mit der OK Taste. Groß- und Kleinschreibung können Sie mit der GELBEN Taste wechseln.

Ist der neue Name fertig, dann drücken Sie die BLAUE Taste. Die Datei wird umbenannt.

Umbenennen rbb Brandenburg A B C D E F G H I J K L M N O P Q R S T U V W X Y Z 0 1 2 3 4 5 6 7 8 9 SP ? <- OK CAPS DEL OK

Aufnahme löschen

Wenn Sie bei einer markierten Aufnahme in der Aufnahmeliste die BLAUE Taste drücken, dann können Sie die entsprechende Datei von dem USB Speicher löschen. Suchen Sie die Datei aus drücken Sie die BLAUE Taste. Die Aufnahme wird mit einem „Kreuz“ markiert. Zum Beenden des Vorganges drücken Sie jetzt die EXIT Taste. Bestätigen Sie die Sicherheitsabfrage mit der OK Taste auf dem „Ja“ Feld und die Datei wird von dem USB Speicher gelöscht.

Aufnahme-Manager uda1 -- [TS] rbb Brandenburg 12:01 No Dat Möchten Sie wirklich speichern? Ja Nein 1 22 2 22/11 10:00~10:45 [TS] rbb 3 23/11 12:01~12:06 [TS] rbb Brandenbur 4 23/11 12:07~12:12 [TS] Test-R 5 23/11 12:14~12:18 [TS] MDR Sachsen Umbene Sperren Löschen

USB Anschluss

Wenn Sie den USB Anschluss benutzen möchten, stecken Sie einen USB Flashspeicher in den USB Anschluss ein.

Unterstützte Formate

Dies wären zum Beispiel Bilder (JPEG, BMP), Musikdateien (OGG und WMA) oder Videodateien (MPEG-1 oder MPEG-2 Format).

Unterstützte Medien

Der USB-Anschluss unterstützt eine Reihe von unterschiedlichen Größen. Nutzen Sie für die Aufnahme USB-Speicher von mindestens 16 GB.

Kleinere USB-Speicher können eventuell zu langsam für die Aufnahme und für Time-Shift sein.

Hinweis USB Anschluss:

Am USB Anschluss darf aufgrund von CE-Richtlinien nur ein USB-Stick (Flashspeicher) angeschlossen werden.

Wenn Sie Bilder, Musik oder Videos von Speicher abspielen möchten, Schließen Sie zuerst den USB Speicher (oder Speicherkarte) an. Rufen Sie mit der USB Taste den Media-Player des Gerätes auf.

Wählen Sie jetzt den Speicher mit der OK Taste aus.

Die unterstützten Dateien und Formate werden angezeigt.

▲/▼ Auswahl der Datei

OK Startet die Wiedergabe

STOP Beendet die Wiedergabe

Bei Musikdateien (OGG und WMA) und Videodateien (MPEG-1 und MPEG-2) sind noch zusätzlich:

>>	Schneller	Vorlauf
<<	Schneller	Rücklauf

|<< / >>| Vorherige / Nächste Datei

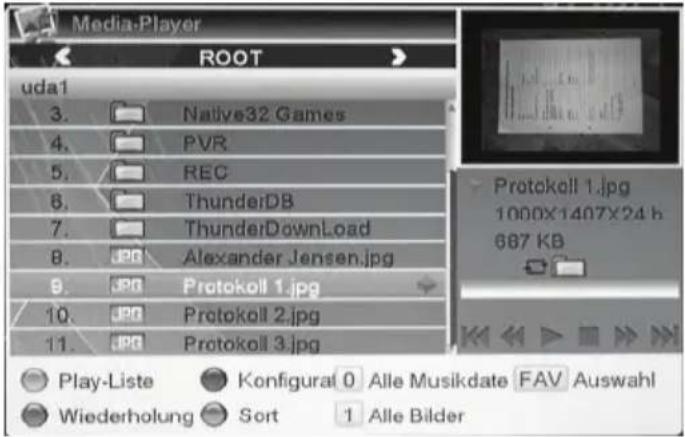

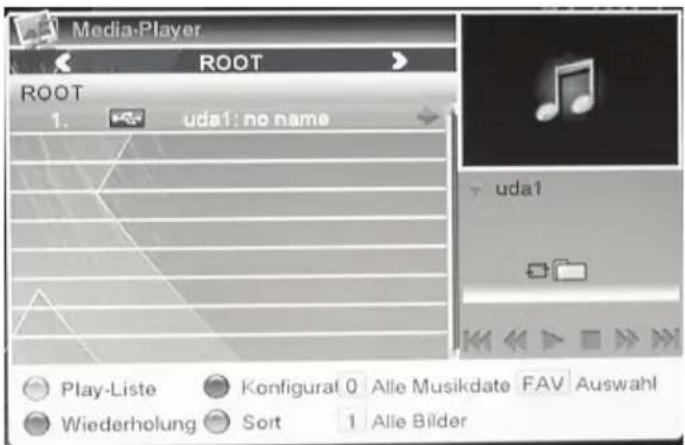

Media-Player ROOT ROOT 1. uda1: no name uka1 Play-Liste Konfigurat 0 Alle Musikdate FAV Auswahl Wiederholung Sort 1 Alle Bilder

Media-Player ROOT uda1 3. Native32 Games 4. PVR 5. REC 6. ThunderDB 7. ThunderDownload 8. Alexander Jensen.jpg 9. Protokoll 1.jpg 10. Protokoll 2.jpg 11. Protokoll 3.jpg Play-Liste Konfigural 0 Alle Musikdate FAV Auswahl Wiederholung Sort 1 Alle Bilder

Beenden Sie den Media-Player mit der EXIT Taste.

Das Hauptmenü des Satellitenempfängers rufen Sie über die MENU Taste auf. Die Untermenü sind:

• Kanal-Bearbeitung
• Installation
  • System-Einstellungen
• Zubehör
• Spiel
• REC

Wenn Sie sich innerhalb eines der genannten Menüs befinden, so können Sie mit der EXIT Taste immer in das übergeordnete Menü zurückkehren, bis Sie schließlich wieder im Livebild befinden.

Kanal-Bearbeitung

Das Menü Sender enthält die Untermenüs TV Kanalliste, Radio-Kanalliste und Alle Löschen

Kanal-Bearbeitung TV-Kanalliste Radio-Kanalliste Alle Löschen

TV-Kanalliste

Mit dem Untermenü haben Sie die Möglichkeit die gefundenen Sender entsprechend Ihren Wünschen zu sortieren bzw. zu bearbeiten.

Folgende Tools stehen Ihnen zur Verfügung:

• Favoriten
• Sperren
• Überspringen
• Bewegen
• Ändern

TV-Kanaliste All Satellite FAV Sperre übersp beweg Ändern 0141 Bayerisches FS No 0142 WDR Köln 0143 SWR Fernsehen BW 0144 ZDF 0145 ZDFinfokanal 0146 zdf_neo 0147 ZDFtheaterkanal 0148 3sat 0149 KiKa 0150 Sky Select ASTRA 1C,1E,1F,1 ZDF 11954/H/27500 PID: 110/120/110

Unter der Option Ändern befinden sich die Bearbeitungsmöglichkeiten:

• Sortieren
• Umbenennen
• Löschen

Wenn Sie die Programmbearbeitung verlassen, dann werden die Änderungen gespeichert.

Kanal-Bearbeitung

Favoriten definieren

Möchten Sie einzelne TV Sender als Favoriten definieren, so drücken Sie die FAV Taste. Jetzt können Sie die Sender in die Favoritenliste einteilen.

Wählen Sie mit den ▲/▼ Tasten den TV Sender aus, den Sie in die Favoritenliste ablegen möchten. Drücken Sie die OK Taste und wählen Sie eine der acht Kategorien mit den ▲/▼ Tasten aus. Die Auswahl wird nun mit der OK Taste aktiv. Drücken Sie die EXIT Taste. Der Sender wird nun mit einem Herz-Symbol versehen. Der ausgewählte Sender ist nun in der entsprechenden Favoritenliste abgelegt.

Suchen sie Ihre bevorzugten Sender aus und verfahren Sie weiter so.

TV-Kanalliste All Satellite FAV Sperre Übersp Beweg Andern Fav group 1 Fav group 2 Fav group 3 Fav group 4 Fav group 5 Fav group 6 Fav group 7 Fav group 8 0140 ZDF

Der Favoritenmodus wird mit dem Drücken der FAV Taste beendet.

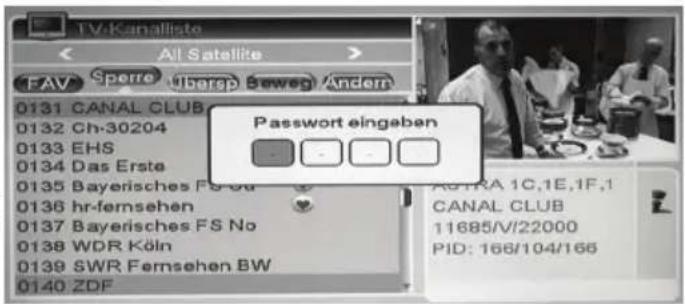

Sender sperren

Möchten Sie einzelne TV Sender überspringen, so drücken Sie die ROTE Taste.

Wählen Sie mit den ▲/▼ Tasten den entsprechenden TV Sender aus und drücken Sie die OK Taste. Eine Passwortabfrage erscheint auf dem Bildschirm. Geben Sie das Passwort (0 0 0 0) ein. An dem ausgesuchten TV Sender erscheint dann ein Schloss-Symbol.

TV-Kanaliste All Satellite F-AV Sperre übersp Seweg Ändern 0131 CANAL CLUB 0132 Ch-30204 0133 EHS 0134 Das Erste 0135 Bayerisches FS No 0136 hr-fernsehen 0137 Bayerisches FS No 0138 WDR Köln 0139 SWR Femsehen BW 0140 ZDF Password eingeben - - - - ASTRA 1C,1E,1F,1 CANAL CLUB 11685/V/22000 PID: 166/104/166

Wenn Sie den gesperrten TV Sender anschauen möchten, dann werden Sie nach dem Wechsel zu dem gesperrten TV Sender nach dem Passwort gefragt. Geben Sie das Passwort ein, und danach können Sie den TV Sender anschauen.

Sender überspringen

Möchten Sie einzelne TV Sender überspringen, so drücken Sie die GRÜNE Taste.

Wählen Sie mit den ▲/▼ Tasten den entsprechenden TV Sender aus und drücken Sie die GRÜNE Taste. Der ausgewählte TV Sender wird mit einem Return-Symbol versehen.

Hinweis:

- Bei der Navigation wird nun dieser TV Sender immer übersprungen und kann nicht mehr mit den ▲/▼ Tasten angewählt werden.

- Nur durch die numerische Eingabe kann auf diesen Sender zugegriffen werden.

TV-Kanalliste All Satellite FAV Sperre Übersp Beweg Andern 0131 CANAL CLUB 0132 Ch-30204 0133 EHS 0134 Das Erste 0135 Bayerisches FS Sü 0136 hr-fernsehen 0137 Bayerisches FS No 0138 WDR Köln 0139 SWR Fernsehen BW 0140 ZDF

Kanal-Bearbeitung

Verschieben bzw. Bewegen

Möchten Sie einzelne TV Sender verschieben, so drücken Sie die GELBE Taste.

Wählen Sie mit den ▲/▼ Tasten den entsprechenden TV Sender aus und drücken Sie die OK Taste. Der ausgewählte TV Sender wird mit einem Bewegen-Symbol versehen. Mit den ▲/▼ Tasten können Sie den TV Sender auf die neue Position verschieben. Suchen Sie einen neuen Senderplatz in der Liste aus und drücken Sie die OK Taste. Der TV Sender wird dann an dieser Stelle abgelegt.

TV-Kanaliste All Satellite FAV Sperre Übersp Beweg Ändern 0131 Das Erste 0132 CANAL CLUB 0133 Ch-30204 0134 EHS 0135 Bayerisches FS Sü 0136 hr-fernsehen 0137 Bayerisches FS No 0138 WDR Köln 0139 SWR Fernsehen BW 0140 ZDF

Beenden Sie den Modus mit der GELBEN Taste.

Drücken Sie BLAUE Taste wenn Sie Sender anders sortieren, löschen oder umbenennen möchten.

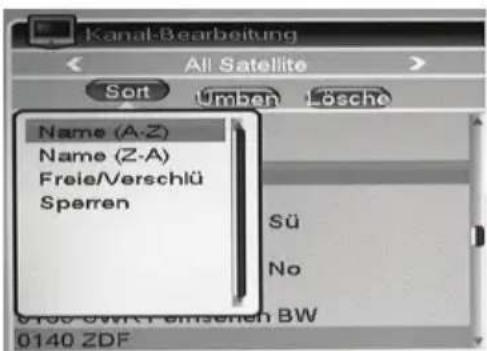

Sortieren

Mit dieser Option können Sie die Sender nach den Vorgaben (Name A-Z, Name Z-A, Frei/Verschlüsselt und Sperren) innerhalb der Liste sortieren. Drücken Sie die ROTE Taste und wählen Sie mit den Pfeiltasten ▲/▼ die Sortieroption aus. Drücken Sie nun die OK Taste und die Sender werden noch den Vorgaben sortiert.

Beenden Sie den Modus mit der ROTEN Taste.

Kanal-Bearbeitung All Satellite Sort Umben Lösche Name (A-Z) Name (Z-A) Freie/Verschlü Sperren Sü No 0140 ZWF Einsehen BW 0140 ZDF

Sender umbenennen

Möchten Sie einzelne TV Sender umbenennen, so drücken Sie die GRÜNE Taste. Wählen Sie mit den ▲/▼ Tasten den entsprechenden TV Sender aus und drücken Sie die OK Taste. Es erscheint sofort eine OSD Tastatur. Mit der ROTEN Taste können Sie die einzelnen Buchstaben löschen. Wählen Sie mit Hilfe der Navigationstasten die einzelnen Buchstaben des neuen Dateinamens und bestätigen jeden Buchstaben mit der OK Taste. Groß- und Kleinschreibung können Sie mit der GELBEN Taste wechseln.

Ist der neue Name fertig, dann drücken Sie die BLAUE Taste. Die Datei wird umbenannt.

Umbenennen rbb Brandenburg A B C D E F G H I J K L M N O P Q R S T U V W X Y Z 0 1 2 3 4 5 6 7 8 9 SP ? <- OK CAPSDELOK

Beenden Sie den Modus mit der GRÜNEN Taste.

Sender Löschen

Möchten Sie einzelne TV Sender löschen, so drücken Sie die BLAUE Taste. Wählen Sie mit den ▲/▼ Tasten den entsprechenden TV Sender aus und drücken Sie die OK Taste. Der ausgewählte Sender wird mit einem Kreuz-Symbol markiert.

Beenden Sie den Modus mit der BLAUEN Taste.

Kanal-Bearbeitung All Satellite Sort Umben Lösche 0131 C+COMEDIA HD 0132 C+ ACCIÓN HD 0133 CANAL+ HD 0134 C+ LIGA HD 0135 CANAL CLUB 0136 Ch-30204 0137 EHS 0138 Das Erste 0139 Bayerisches FS Sü 0140 hr-fernsehen

Kanal-Bearbeitung

Drücken Sie die EXIT Taste und Ihre Operationen werden nach einer Sicherheitsabfrage ausgeführt. Bestätigen Sie die Abfrage mit der OK Taste auf dem „Ja“ Feld.

Möchten Sie wirklich speichern?

Radio-Kanalliste

Die verschiedenen Optionen sind bei der Radio-Liste dieselben wie bei der TV-Liste.

Alle Löschen

Mit dieser Operation können Sie alle TV- und Radio-Kanäle in einem Rutsch löschen.

Wählen Sie diese Option und drücken Sie die OK Taste. Bevor alle Sender gelöscht werden, erscheint auf dem Bildschirm eine Passwortabfrage. Geben Sie das Passwort (0 0 0 0) ein und alle Sender werden gelöscht.

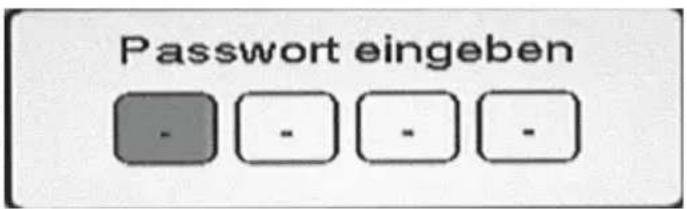

Passwort eingeben - - - -

Jetzt müssten Sie den Suchlauf wiederholen, um TV zu sehen oder Radiosender zu hören.

Mehrmaliges Drücken der EXIT Taste beendet das Einstellungsmenü.

Installation

Das Installationsmenü enthält die Einstellungen für den Suchlauf. Die einzelnen Optionen sind:

• Sat. Verbindung
• Satellitenliste
• Satelliteneinstellung
• Einzelsatellitensuche
• Multi-Satellit-Suche
• TP-Liste

Installation Sat. Verbindung Satellitenliste Satelliteneinstellung Einzelsatellitensuche Multi-Satellit-Suche TP-Liste

Sat.-Verbindung

Mit dieser Einstellung legen Sie fest, ob die

Satellitenschüssel „Feststehend“ oder „Motorbetriebend“ ist. Die meisten Installationen sind feststehend.

Verlassen Sie den Menüpunkt mit der EXIT Taste.

Satellitenliste

Hier können Sie den Satelliten auswählen. Suchen Sie einen Satelliten mit den Pfeiltasten OBEN und UNTEN aus und markieren Sie diesen mit der OK Taste.

Verlassen Sie den Menüpunkt mit der EXIT Taste.

Satelliteneinstellung

In dieser Einstellung finden Sie eine Reihe von Parameter.

Satellit: ASTRA 1C, 1E ...

LNB Frequenz: Universal (09750/10600)

Transponder: (1/65) ....

22KHz: AUTO

DiSEqC1.0: Ungültig

Polarisation: Auto

Satellit

Hier wird der schon gewählte Satellite ASTRA 19.2 angezeigt.

LNB-Frequenz

Hier definieren Sie den LNB-Typ. Nutzen Sie die Einstellung Universal. Diese sollte auch voreingestellt sein.

Transponder

Die Einstellung ist in der Regel auch mit dem LNB-Typ verbunden. Hier sind keine Änderungen nötig.

22KHz

Durch die Verwendung des 22-kHz-Signals in Verbindung mit einem Universal-LNB kann das gesamte Astra-Satellitensystem (analog und digital) mit einer einzigen 60cm Antenne empfangen werden. Zum Empfang von digitalen TV- und Radiosignalen wird daher nur noch eine Set-Top-Box für das digitale Fernsehen, benötigt.

Die digitalen TV Sender befinden sich alle im oberen Frequenzband. Benutzen Sie die Einstellung AUTO.

DiSEqC Modus

Installation

DiSEqC Modus

Hier können Sie die DiSEqC und die Tone Burst Modi auswählen. Bei einer einzelnen Verbindung ist diese ausgeschaltet.

Polarisierung

Hier können Sie die Polarisierung festlegen. Nutzen Sie die Einstellung Beide. Damit wird dann beide Bereiche (horizontal und vertikal) abgesucht. Andernfalls erfolgt der Suchlauf nur auf eine der beiden Ausrichtungen. Sie können dann nicht alle Sender finden.

Einzelsatellitensuche

In diesem Menü finden Sie eine Reihe von Einstellungen die direkten Einfluss auf das Suchergebnis haben. Die Optionen sind:

Nur für FTA

Hier können Sie festlegen, ob Sie nur freie TV/Radio Programme suchen möchten oder auch die verschlüsselten. Die verschlüsselten Sender benötigen jedoch entsprechende Smartcards und ein Lesegerät. Der HRS 3500 ist als FTA (Free-to-Air) ausgelegt und hat somit kein Kartenleser, Sie können keinen verschlüsselten Programme anschauen.

Kanalsuche

Hier können Sie definieren, ob Sie nach TV, Radio oder Alle Sender suchen möchten. Falls Sie nie mit einem Satellitenempfänger Radio hören, dann können Sie die Option TV auswählen. Andernfalls nutzen Sie die Option TV + Radio.

Suchmethode

Bei der Suchmethode können Sie zwischen Autom. Suche und Blind auswählen.

- Standard hat zu jedem Satelliten eine Transponderliste hinterlegt und bei dem Suchlauf wird anhand dieser Liste gesucht.

- Blind ermöglicht eine Suche nach allen Frequenzen, unabhängig von der hinterlegten Transponderliste.

Installation

Nutzung mehrerer Satelliten via DiSEqC 1.0

Die Verteilung von analogen und digitalen Signale von Astra und Eutelsat ist nur mittels DiSEqC™ (Digital Satellite Equipment Control) möglich, sofern nur ein Kabel zum Satellitenreceiver gelegt werden soll. Dieses neue Steuersystem ergänzt die herkömmlichen Schaltkriterien 14/18 Volt bzw. 22 kHz und hebt deren Beschränkungen auf maximal 4 Schaltzustände auf. In der einfachsten Version wird DiSEqC™ dazu benutzt, zwischen zwei Universal-LNBs zu schalten. Die 22 kHz-Schaltung wird zur Umschaltung des unteren und oberen Frequenzbandes im LNB verwendet.

DiSEqC 1.0 steuert bis zu vier LNBs mit den Befehlen Position A/B und Option A/B.

Vorgehensweise:

1. Wählen Sie in der Satellitenliste Ihre bevorzugten Satelliten aus (maximal 4) und markieren Sie diese jeweils mit der OK Taste.
2. Drücken Sie die EXIT Taste und die Einstellungen werden gespeichert.
3. Wählen Sie jetzt den Menüpunkt Satelliteneinstellung aus. Jetzt müssen Sie für jeden Satelliten eine DiSEqC Option zuordnen. Dazu sollten Sie zu jedem Satelliten bei der Option DiSEqC die Einstellung von Ungültig auf Anschluss ändern.

Eine Konfiguration könnte so aussehen:

Satellit: ASTRA hat die DiSEqC Option „Anschluss 1“

Satellit: Hotbird hat die DiSEqC Option „Anschluss 2“

Usw.

Satellitenliste 1 KU_ARABSAT 2/3A E 26.0 2 NILESAT 101,102 W 7.0 3 HOTBIRD 1,2,3,4, E 13.0 4 C_ARABSAT 2/3A E 26.0 5 ASTRA 1C.1E.1F.1 E 19.2 6 THOR 2,3 W 0.8 7 AMOS 1,2 W 4.0 8 TELSTAR 12 W 15.0 9 SIRIUS 2,3 E 5.0 10 EUTELSAT W3A E 7.0 Ändern Neu Löschen

Satelliteneinstellung

In dieser Einstellung finden Sie eine Reihe von Parameter.

Satellit: Ausgewählte

LNB Frequenz: Universal (09750/10600)

Transponder: (1/65) ....

22KHz: AUTO

DiSEqC1.0: Anschluss 1 bis 4

Polarisation: Auto

Drücken Sie die EXIT Taste und kehren Sie in das übergeordnete Menü zurück. Wählen Sie dort die Option Multi-Sat.-Suche aus.

Nachdem alle Einstellungen getätigt wurden, steuern Sie die Option Suche mit der Pfeiltaste UNTEN an und drücken Sie die OK Taste. Der Suchlauf startet automatisch und das Ergebnis wird in der eingeblendeten Liste gezeigt.

Nach dem Abschluss der Suche wird das Suchergebnis in Kanalliste gespeichert und der HRS 3500 wechselt in das Livebild.

Satelliteneinstellung Satellit (2/2) ASTRA 1C,1E,1F LNB Frequenz Transponder Universal(9750-10600) (88/96) 10744 H 22000 DiSEqC1.0 Anschluss 1 2K Auto Polarisation Auto Signalstärke ← 97% Signalqualitat ← 91%

Multi-Satellit-Suche Satellit Nur fuer FTA Kanalsuche Suchemethode (1/2) HOTBIRD 1,2,3,4, Ja TV + Radio Autom. Suche Suche HOTBIRD 1,2,3,4, ASTRA 1C,1E,1F,1

Installation

Nutzung mehrerer Satelliten via DiSEqC 1.2

DiSEqC 1.2 ermöglicht zusätzlich die Steuerung von Dreh-Anlagen per DiSEqC-Befehlen, also über nur eine Koaxleitung. Von dem Drehmotor-Hersteller Stab wurde zusätzlich ein Protokoll (Stab-USALS) definiert, mit denen das Auffinden der Satellitenposition besonders einfach ist. Bei entsprechenden Receiver genügt die Eingabe der geografischen Position und die Satelliten werden automatisch gefunden - vorausgesetzt, die Kurvenbahn des Drehmotors ist mechanisch korrekt eingestellt worden.

Sat.-Verbindung

Mit dieser Einstellung legen Sie fest, ob die Satellitenschüssel „Feststehend“ oder „Motorbetriebend“ ist. Wechseln Sie auf Motorbetriebend. Verlassen Sie den Menüpunkt mit der EXIT Taste.

Satellitenliste

Wählen Sie in der Satellitenliste Ihre bevorzugten Satelliten aus (maximal 4) und markieren Sie diese jeweils mit der OK Taste. Drücken Sie die EXIT Taste und die Einstellungen werden gespeichert.

Die veränderten Optionen in dem Menü „Satelliteneinstellung“ erlauben die Justierung der Drehbewegung einer motorbetriebenen Anlage.

1. Geben Sie dazu den Längengrad und Breitengrad ein.
2. Wechseln Sie zu der Option Motoreinstellung. Drücken Sie die OK Taste, um die Parameter der Drehbewegung festzulegen.
3. Nehmen Sie alle notwendigen Einstellungen vor und drücken Sie die EXIT Taste um in das Satelliteneinstellungsmenü zurück zugelangen.
4. Wechseln Sie zu der Option Grenzwerte. Drücken Sie die OK Taste, um die Grenzwerte der Drehbewegung festzulegen.
5. Nehmen Sie alle notwendigen Einstellungen vor und drücken Sie die EXIT Taste um in das Satelliteneinstellungsmenü zurück zugelangen.
6. Drücken Sie die EXIT Taste und die Einstellungen werden gespeichert.
7. Wählen Sie dort die Option Multi-Sat.-Suche aus.

Nachdem alle Einstellungen getätigt wurden, steuern Sie die Option Suche mit der Pfeiltaste UNTEN an und drücken Sie die OK Taste. Der Suchlauf startet automatisch und das Ergebnis wird in der eingeblendeten Liste gezeigt.

Nach dem Abschluss der Suche wird das Suchergebnis in Kanalliste gespeichert und der HRS 3500 wechselt in das Livebild.

Satelliteneinstellung LNB Typ Universaf(9750-10600) Motor Typ DISEqC1.2 Längengrad 000.00 E Breitengrad 00.00 N Alle Löschen Motor Einstellung Grenzwerte einstellen

Multi-Satellit-Suche Satellit (1/2) HOTBIRD 1,2,3,4, Nur fuer FTA Ja Kanalsuche TV + Radio Suchemethode Autom. Suche Suche HOTBIRD 1,2,3,4, ASTRA 1C,1E,1F,1

Installation

Einkabellösung (Unicable)

Unicable ist ein Verfahren zur Verteilung von Satelliten-TV-Signalen. Dabei werden mehrere Receiver an eine einzige Ableitung angeschlossen, was bei Satblock-Verteilung nicht möglich ist. Im Gegensatz zu gängigen Einkabelsystemen mit eingeschränkter Programmauswahl steht bei Unicable das volle Programmspektrum zur Verfügung. Es wird kein komplettes Frequenzband übertragen, sondern jedem Receiver steht eine bestimmte Frequenz (UserBand UB) im Sat-Frequenzbereich (950–2150 MHz) zur Verfügung. Über spezielle DiSEqC-Signale teilt ein Receiver der Verteileinheit (LNB oder Multischalter) Ebene und Transponder des gewünschten Programmes mit. Der Transponder wird dann auf das UserBand des Receivers aufmoduliert. Zum Ansteuern eines Unicable-LNBs sind spezielle DiSEqC-Schaltsignale nötig, weshalb nur DVB-S-Receiver, die diesen Standard unterstützen, in einem solchen System funktionieren. Grundlage für diese Technik ist eine im Jahre 2004 erlassene europäische Norm EN 50494. Prinzipiell können also alle Receiver, die diese Norm erfüllen, in einem Unicable-System betrieben werden. Umgekehrt sind diese SCR-Receiver (Satellite channel router) an allen anderen SAT-Anlagen betreibbar.

Unicable LNB

Bei dieser Lösung ist die Unicable-Funktionalität bereits im LNB untergebracht. Derzeit können maximal 8 Receiver direkt über ein Kabel an das LNB angeschlossen werden. Weitere Verteiler werden nicht benötigt.

Satelliteneinstellung

In dieser Einstellung finden Sie eine Reihe von Parameter. Wechseln Sie die Option LNB Frequenz von Universal zu Unicable.

Satellit: ASTRA 1C, 1E ...

LNB Frequenz: Unicable (09750/10600)

Sofort erscheint ein Popup Fenster. Dort müssen Sie die zugehörigen Einstellungen für ein Unicable LNB vornehmen:

IF Kanal 1 bis 8

IF Frequenz 1210, 1420, usw.

Sat. Position A oder B

Die Werte für IF Kanal und der IF Frequenz entnehmen Sie der Beschreibung des Unicable LNBs. Speichern Sie Ihre Werte in dem Sie auf das „Speichern“ Feld navigieren und mit OK bestätigen.

Satelliteneinstellung Satellit (1/1) ASTRA 1C,1E,1F LNB Frequenz Unicable(9750-10600) Trai DIS 22K Pole Unicable Einstellung IF Kanal 2 IF Frequenz 1420 Sat. Position A Speicher Abbruch Signalstärke 87% Signalqualitas 91%

Die weiteren Einstellungen sind:

Transponder: (1/65) ....

22KHz: AUTO

DiSEqC1.0: Ungültig

Polarisation: Auto

Navigieren Sie mit der Taste UNTEN die Option Einzelsatellitensuche an und drücken Sie die OK Taste. Nachdem alle Einstellungen getätigt wurden, steuern Sie die Option Suche mit der Pfeiltaste UNTEN an und drücken Sie die OK Taste. Der Suchlauf startet automatisch und das Ergebnis wird in der eingeblendeten Liste gezeigt.

Nach dem Abschluss der Suche wird das Suchergebnis in Kanalliste gespeichert und der HRS 3500 wechselt in das Livebild.

System

Das Menü Bildeinstellung enthält die Optionen für:

• Sprache
• TV System
• Zeiteinstellung
• Timer-Einstellung

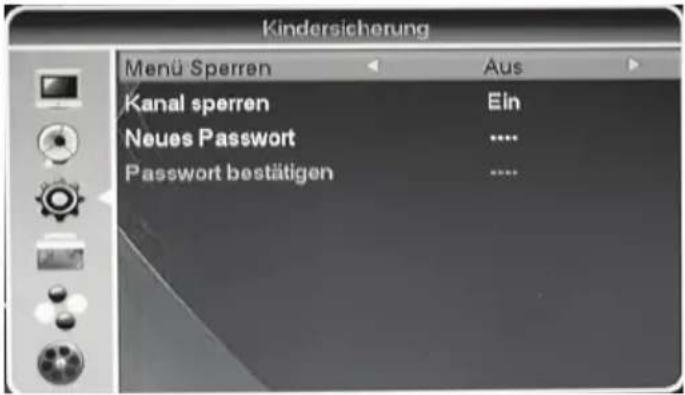

• Kindersicherung

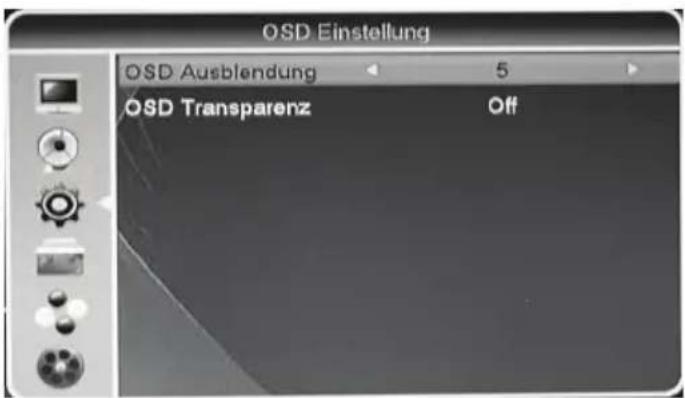

• OSD Einstellung
• Favorit

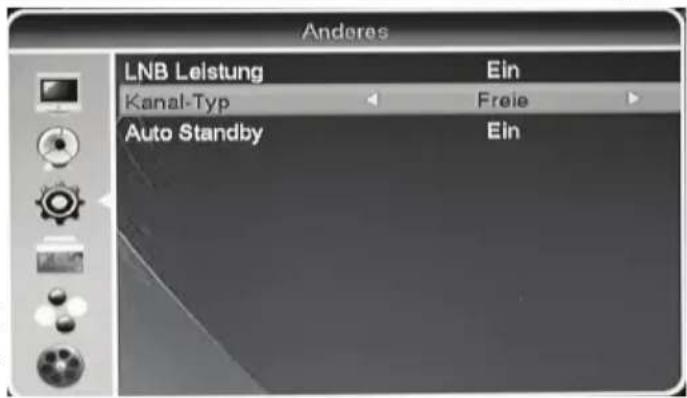

• Anderes

System-Einstellung Sprache TV System Zeit-Einstellung Timer-Einstellung Kindersicherung OSD Einstellung Favorit Anderes

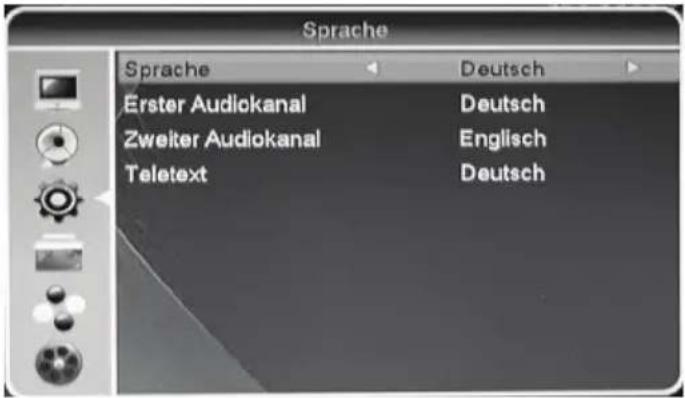

Sprache

Hier können Sie die OSD Sprache einstellen.

Untertitel Sprache

Hier können Sie die Untertitel Sprache einstellen.

Hinweis:

Viele Sender übertragen keine Untertitel.

Audio Sprache

Hier können Sie die bevorzugte Audio-Sprache auswählen.

Sprache Sprache Deutsch Erster Audiokanal Deutsch Zweiter Audiokanal Englisch Teletext Deutsch

Teletext

Hier können Sie die bevorzugte Teletext-Sprache auswählen.

TV-System

Das Menü enthält Einstellungen für den Anzeigemodus, Seitenverhältnis und die Videoausgabe.

Anzeigemodus

In diesem Menü können Sie zwischen PAL, NTSC und AUTO wählen.

Hinweis:

Nutzen Sie die Option AUTO und dann wird in der Regel die richtige Einstellung ausgewählt.

TV System Anzeigemodus Auto Seltenverhältnis Auto Video-Ausgabe RGB

Seitenverhältnis

Mit diesem Menü geben Sie die Art Ihres TV Fernsehers ein. Bitte achten Sie auf das Seitenverhältnis Ihres TV Gerätes und wählen Sie diese aus der Liste aus. Die Optionen sind AUTO, 16:9, 4:3 PS und 4:3 LB. Wählen Sie die Option AUTO.

Video-Ausgabe

Sie können zwischen RGB und FBAS (CVBS) auswählen. Wenn Ihr TV Gerät über die SCART Schnittstelle RGB unterstützt, dann sollten Sie diese Option nutzen. RGB bietet gegenüber FBAS die bessere Bildqualität.

System

Zeiteinstellung

Mit dieser Option können Sie die Zeiteinstellungen beeinflussen.

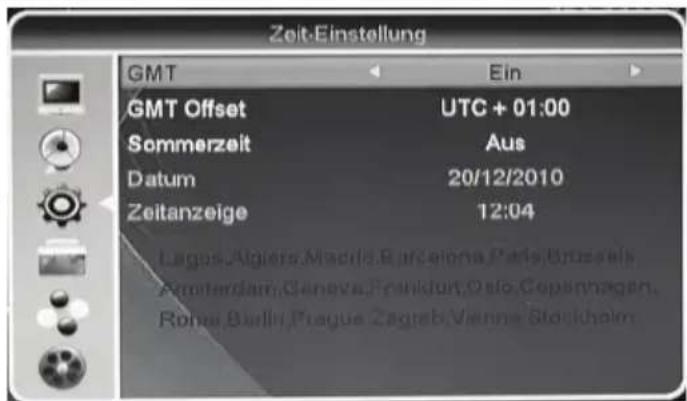

GMT

Hiermit legen Sie fest, ob die aktuelle Zeit immer aus dem EPG/Satellitenstrom entnommen wird.

Empfehlung: Nutzen Sie die Einstellung EIN.

Zeit-Einstellung GMT Ein GMT Offset UTC + 01:00 Sommerzeit Aus Datum 20/12/2010 Zeitanzeige 12:04 Lagos Algiers Madrid Barcelona Paris Brussels Amsterdam, Geneva, Frankfurt, Oslo, Copenhagen, Rome Berlin, Prague Zagreb, Vienna Stockholm

GMT Offset

Hier definieren Sie die Zeitzone. Für Deutschland gilt z.B. UTC+1.

Datum und Zeitanzeige

Diese beiden Optionen sind inaktiv, wenn Sie die automatische Zeiterfassung aktiv haben. Andernfalls können Sie hier Datum und Uhrzeit selbst manuell eingeben.

Timer Einstellung

Hier können Sie den Timer manuell programmieren. Wählen Sie einen Timerplatz aus, z.B. und drücken Sie die OK Taste.

Die einzustellenden Parameter sind:

Timer Modus Einmal, Täglich oder Aus

Service Kanal oder Aufnahme

Startkanal Sender

Datum Datumseingabe

Einschaltzeit Zeiteingabe

Dauer Länge der Aufnahme

Die einzelnen Optionen können Sie mit den Pfeiltasten RECHTS und LINKS ändern.

Die Sender können Sie aus der Liste entnehmen, die dann bei der Option Sender aufklappt.

Datum und Uhrzeit werden bei den entsprechenden Option mit den numerischen Tasten eingegeben.

Timer-Einstellung 1 Aus Aus Aus Aus Aus Aus Aus Aus Aus Aus Aus Aus Aus

Current time/date: 14:41 17/12/2010 Timer Modus Einmal Service Kanal Startkanal ZDF Weckruf-Datum 17/12/2010 Einschaltzeit 14:15 Dauer 00:45 Aufnahme-Typ TS Speicher Abbruch

Sind alle Einstellungen vorgenommen, dann navigieren Sie zu dem „Speichern“ Feld und drücken Sie die OK Taste. Die Programmierung wird in die Timerliste übernommen.

Es ist in der Regel ratsam, die Startzeit und Stopp-Zeit um einige Minuten (z.B. 3-5 min.) zu verändern, weil die Sendungen nie pünktlich beginnen.

System

Kindersicherung

Möchten Sie in das Menü Kindersicherung verändern werden Sie nach dem Passwort gefragt. Geben Sie das Passwort 0 0 0 0 ein. Jetzt können Sie die Optionen verändern. Diese sind:

• Menü sperren
• Kanal sperren
• Neues Passwort.

Menü Sperren

Sie haben die Möglichkeit das Menü zu sperren, damit keine Veränderungen Ihrer Einstellungen ohne Passwortabfrage vorgenommen werden kann.

Kindersicherung Menu Sperren Aus Kanal sperren Ein Neues Passwort .... Password bestätigen ....

Kanal Sperren

Wenn diese Option angeschaltet ist (Ein), dann können Sie einzelne Sender sperren. Die Sender werden in dem Menü Kanal gesperrt. Ist diese Option ausgeschaltet, dann können keine Sender gesperrt werden.

Neues Passwort

Hier können Sie ein neues Passwort festlegen. Geben Sie mit den numerischen tasten eine vierstellige Zahl ein. Danach müssen Sie erneut das neue Passwort bei der Option „Passwort bestätigen“ eingeben. Danach ist das neue Passwort aktiv.

OSD Einstellung

Hiermit können Sie das OSD Aussehen beeinflussen.

OSD Ausblendung

Mit dieser Option definieren Sie die Anzeigezeit von Informationen, Menüs oder Hinweisen während des Livebildes. Sie können zwischen 1 und 10 Sekunden auswählen.

OSD Transparenz

Hiermit können Sie die Transparenz des OSD beeinflussen.

OSD Einstellung OSD Ausblendung 5 OSD Transparenz Off

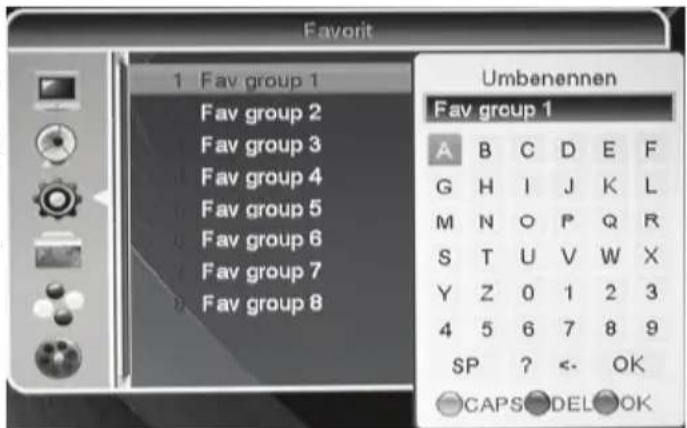

Favorit

Mit dieser Option können Sie die vordefinierten Bezeichnungen der acht Favoriten umbenennen. Wählen Sie eine Gruppe aus und drücken Sie die OK Taste. Sofort erscheint auf dem Bildschirm eine OSD Tastatur. Ändern Sie die Bezeichnung und bestätigen den neuen Namen mit der BLAU-EN Taste.

Favort 1 Fav group 1 Fav group 2 Fav group 3 Fav group 4 Fav group 5 Fav group 6 Fav group 7 Fav group 8 Umbenennen Fav group 1 A B C D E F G H I J K L M N O P Q R S T U V W X Y Z 0 1 2 3 4 5 6 7 8 9 SP ? <- OK CAPSODELOOK

System

Anderes

Hier finden Sie drei Optionen:

• LNB Leistung
• Kanal-Typ
• Auto Standby

LNB Leistung

Falls Sie während des Suchlaufes kein Signal haben sollten, bitte überprüfen Sie die Einstellung und setzen die Option auf Ein.

Anderes LNB Leistung Ein Kanal-Typ Freie Auto Standby Ein

Kanal-Typ

Hier können Sie schon vor dem Suchlauf festlegen, nach welchen Kanälen und Sender gesucht wird. Die Optionen sind Freie, Alle oder Verschlüsselt.

Der HRS 3500 kann keine CI Module oder Pay-TV Abo-Karten aufnehmen. Somit können Sie hier die Option auf Freie einstellen.

Auto Standby

Die Einstellung Auto Stand-By mit der Voreinstellung von 3 Stunden ist Teil der Umsetzung zu EuP. Die Ökodesign-Richtlinie 2009/125/EG, auch Energy-using Products (EuP) genannt, dient der Schaffung eines Rahmens für die Festlegung von Anforderungen an die umweltgerechte Gestaltung energiebetriebener Produkte.

Das bedeutet, nach 3 Stunden Laufzeit in DVB-S Modus ohne einen Tastendruck schaltet der HRS 3500 automatisch in den Stand-By Modus.

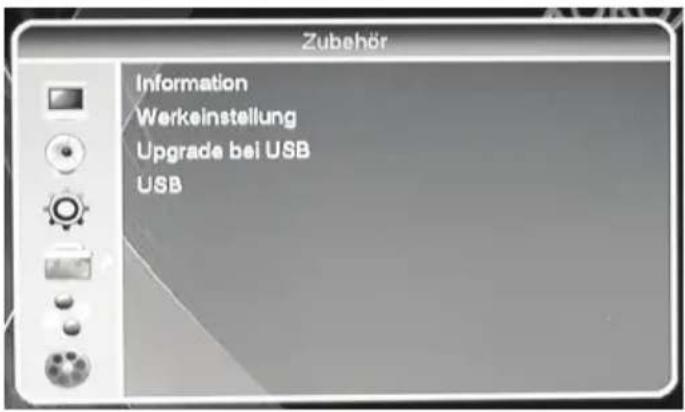

Zubehör

Das Einstellungsmenü Zubehör enthält Optionen für:

• Information
- Werkseinstellung
- Upgrade bei USB
- USB

Information

Mit dieser Option können Sie sich Informationen über Software und Hardware anzeigen lassen.

Zubehör Information Werkeinstellung Upgrade bei USB USB

Werkseinstellung

Sie haben die Möglichkeit alle Einstellungen und Änderungen rückgängig zu machen, in dem Sie die Werkseinstellungen laden. Rufen Sie die Option auf und geben Sie das Passwort ein.

Hinweis:

Alle Einstellungen werden zurückgesetzt. Sie müssen dann auch ferner den Suchlauf erneut durchführen.

Upgrade bei USB

Hiermit können Sie eine neue Softwareversion auf dem Gerät installieren. Dazu muss natürlich ein USB Speicher mit ausschließlich der Update Datei im Hauptverzeichnis angeschlossen werden. Weiter Informationen befinden sich in unserer Downloadseiten von Xoro.de.

Wichtig

Schalten Sie während des Updatevorgangs niemals den Strom aus!

USB

Erlaubt den Zugriff auf den Media-Player des Gerätes.

Unterstützte Formate

Dies wären zum Beispiel Bilder (JPEG, BMP), Musikdateien (OGG und WMA) oder Videodateien (MPEG-1 oder MPEG-2 Format).

Unterstützte Medien

Der USB-Anschluss unterstützt eine Reihe von unterschiedlichen Größen. Nutzen Sie für die Aufnahme USB-Speicher von mindestens 16 GB.

Media-Player ROOT ROOT 1. uda1: no name uda1 Play-Liste Konfigural 0 Alle Musikdate FAV Auswahl Wiederholung Sort 1 Alle Bilder

Kleinere USB-Speicher können eventuell zu langsam für die Aufnahme und für Time-Shift sein.

Hinweis USB Anschluss:

Am USB Anschluss darf aufgrund von CE-Richtlinien nur ein USB-Stick (Flashspeicher) angeschlossen werden.

Spiele

Der HRS 3500 enthält zwei Spiele.

Bitte beachten Sie bei den jeweiligen Spiel die Bedienungsführung.

Spiel Othello Sudoku

REC

Das REC Menü enthält drei weitere Optionen:

• Aufnahme-Manager
• Aufnahme-Einstellung
• Speicherinformation

REC Aufnahme-Manager Aufnahme-Einstellung Speicherinformation

Aufnahme-Manager

Im Aufnahme-Manager können Sie Ihre bisherigen Aufnahmen abspielen oder auch bearbeiten. Die Bearbeitungsoptionen sind:

• Unbenennen
• Sperren
• Löschen

Aufnahme-Manager udal -- [TS] ZDF 15:12~15:13 (00:00:35) 28M No Datu Zeitanzeige Kanal 1 17/12 15:12~15:13 [TS] ZDF 2 17/12 15:26~15:26 [TS] ZDF 3 17/12 20:00~20:20 [TS] Bayerisches FS 4 17/12 15:27~15:28 [TS] ZDF 5 18/12 20:00~20:20 [TS] Das Erste Umbene Sperren Löschen

Unbenennen

Währen der Aufnahme wird neben Sender nur noch das Datum und die Uhrzeit als Dateiname verwendet. Um eine bessere Zuordnung zu gewährleisten, können Sie die Aufnahmen auch umbenennen. Drücken Sie die ROTE Taste und eine OSD Tastatur erscheint auf dem Bildschirm. Geben Sie den neuen Namen ein und bestätigen diesem dann mit der BLAUEN Taste.

Sperren

Sie können auch die Aufnahmen sperren, so dass bei jeden Abspielversuch eine Passwortabfrage auf dem Bildschirm erscheint. Wählen Sie eine Aufnahme aus und drücken Sie die GRÜNE Taste.

Löschen

Falls Sie die eine oder andere Aufnahme nicht mehr benötigen, dann können Sie diese von dem Speicher löschen. Wählen Sie eine Aufnahme aus und drücken Sie die BLAUE Taste. Die Aufnahme wird markiert. Bei dem Verlassen des Aufnahme-Manager (EXIT Taste) erscheint ein Sicherheitsabfrage. Wenn Sie diese bestätigen, dann wird die Aufnahme von dem Speicher gelöscht.

USB

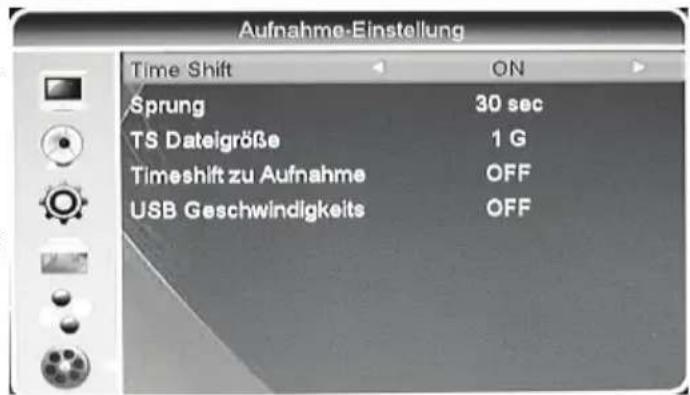

Aufnahme-Einstellung

Mit diesen Optionen definieren Sie die Einstellungen rund um die Aufnahme und Time-Shift.

Time-Shift

Hiermit definieren Sie, ob die Time-Shift Funktion immer an ist oder nur auf Tastendruck (PAUSE Taste).

Empfehlung: Nutzen Sie die Option Aus!

Aufnahme-Einstellung Time Shift ON Sprung 30 sec TS Dategröße 1 G Timeshift zu Aufnahme OFF USB Geschwindigkeits OFF

Die Time-Shift Funktion wird dann nur auf Tastendruck (PAUSE) aktiv und läuft nicht permanent im Hintergrund.

TS Dateigröße

Hiermit können Sie die Dateigröße definieren, ab welcher Größe die Aufnahmen geteilt werden.

Time-Shift zu Aufnahme

Mit dieser Option definieren Sie, ob während des zeitversetzten Fernsehen die Time Shift Datei permanent gespeichert werden soll oder nicht.

Ja Speichert Time Shift permanent

Nein Time Shift nur temporär, und wird nach dem Beenden der Funktion von dem Speicher gelöscht.

Hinweis:

Wenn Sie die Option immer aktiviert haben, dann wird mit jedem Nutzen der Time Shift Funktion Speicherplatz benutzt. Der Speicher kann dadurch auch sehr schnell voll werden.

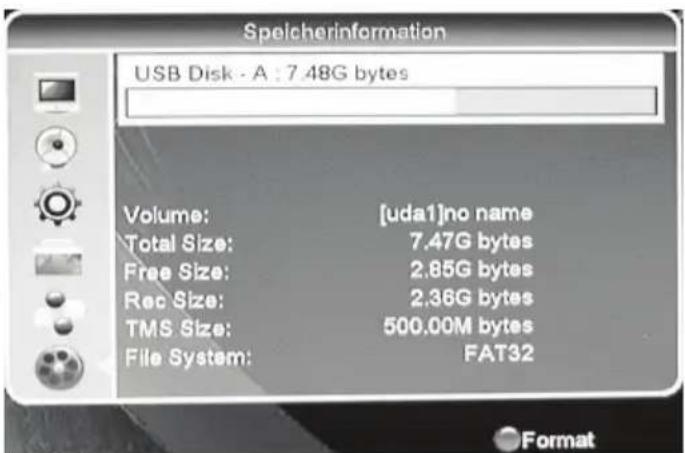

Speicherinformation

Zeigt Informationen des Aufnahmegerätes an.

• Medientyp (in der Regel FAT32)
- Speicher Gesamt
- Freier Speicher

Es werden nur Speicher mit FAT Formatierung unterstützt. Alle andere Arten von Speicherformatierungen wie NTFS, Riser oder ähnliche werden nicht unterstützt.

Hier können Sie aber auch den Speicher formatieren. Alle Informationen werden dann gelöscht!!!

Am USB Anschluss darf aufgrund von CE-Richtlinien nur ein USB-Stick (Flashspeicher) angeschlossen werden.

Bitte beachten Sie die folgende Liste zur Behebung möglicher Probleme, bevor Sie den Kundenservice kontaktieren.

Technischer Kundenservice von Xoro/MAS:

• Tel.: [phone]
• Fax: [phone]
- Internet: www.xoro.de/support.htm

Symptom	Ursache und Lösung
Kein DVB-S Empfang / Bildstörungen mit star-ken Mosaiken oder Arte-fakten / Eingefrorene Bilder	Kein DVB-S Empfang in Ihrer Gegend.Richten Sie die Satellitenschüssel richtig ausWählen Sie einen Satelliten aus, den Sie empfangen könnenAchten Sie auf die Parameter bei der SatelliteneinstellungenWiederholen Sie den Suchlauf.
Kein Strom	Verbinden Sie das Gerät mit dem Stromnetz und schalten Sie den Empfänger ein.
Kein Suchlauf möglich	Richten Sie die Satellitenschüssel neu aus.Kontrollieren Sie die Suchparameter.
Kein Bild / kein farbiges Bild	Überprüfen Sie die Verbindung zum TV Fernsehgerät.Überprüfen Sie die Videoeinstellungen.Drücken Sie die VCR Taste. Möglicherweise haben Sie den zweiten SCART als Eingang geschaltetTV Programm ist verschlüsselt
Fernbedienung arbeitet nicht	Wechseln Sie die Batterien.Benutzen Sie die Fernbedienung in der spezifizierten Reich-weite (max. 5 Meter und 30 °)Vermeiden Sie direkte Lichteinstrahlung in den Infrarotsen-sor.
Kein Ton	Schalten Sie die Stummschaltung ab (MUTE Taste)Erhöhen Sie vorsichtig die Lautstärke (VOL +)Überprüfen Sie die Verbindung zum TV oder externen Ver-stärker.
Audio oder Untertitel ohne Funktion	Drücken Sie die AUDIO Taste. Keine weitere Tonspur ver-fügbaDrücken Sie die SUB Taste. Oder keine Untertitel verfügbar.
Keine Aufnahme	Kein USB-Speicher angeschlossenKein freier Speicherplatz auf dem Medium vorhanden
Aufnahme hat Aussetzer oder ruckelt	Speichermedium ist evt. Zu langsam. Nutzen Sie USB Spei-cher mit 8 GB oder größer

Eingangsfrequenz: 950 – 2150 MHz

LNB Versorgung: 13 / 18 V mit 500 mA

RF Eingang: IEC 60196-24 (F Typ)

RF Ausgang: IEC 60196-24 (F Typ)

Eingangswiderstand: 75Ω

Wellenform: QPSK

Symbolrate: 2 – 45 Mbps

Video, Audio Dekodierung

Video Standard: ISO/IEC13818-2 MPEG2 (MP@ML)

Seitenverhältnis: 4:3 PS & LB, 16:9

Videotext: Support DVB-ETS300472

Audio Standard: ISO/IEC 11172 Layer I & II, MP3

Audio Sample rate: 32, 44.1, 48 KHz

Strom

Eingang: AC 220—240 Volt, 50/60 Hz

Verbrauch: < 5 Watt

Verbrauch in Stand-By: < 2 Watt (mit Aufnahmebereitschaft)

Ambient condition

Temperatur: 0—40° Celsius

Feuchtigkeit: 90%

Anschlüsse

USB Port: USB 2.0

Abmessungen: 180 x 110 x 43 mm

Hinweis:

Spezifikationen können sich ändern.
