BEDIENUNGSANLEITUNG Cross 5 XL Etac

1. Allgemeines - Einleitung Verwendungszweck....3

2. Beschreibung 4

3. Auswahlmöglichkeiten für den Rollstuhl 5 - 7

4. Zubehör 8 - 10

5. Sitzeinstellungen Sitzhöhe vorn ....11 Sitzhöheneinstellung vorn durch die Vordergabelbefestigung....11 Sitzhöheneinstellung vorn durch Änderung der Lenkradposition....11 Sitzhöheneinstellung vorn durch Austausch der Lenkräder/Vordergabeln....12 Tabelle für Sitzhöhe vorn....12 Vordergabelmontage....13 Winkeleinstellung für die Vordergabelbefestigung....13

Sitzhöhe hinten....14 Sitzhöheneinstellung hinten durch Änderung der Antriebsradposition oder Antriebsradgröße....14 - 15 Tabelle für Sitzhöhe hinten....16 Trommelbremse....17 Sitzwinkel....18 Sitztiefe....18 Sitzkomfort....18

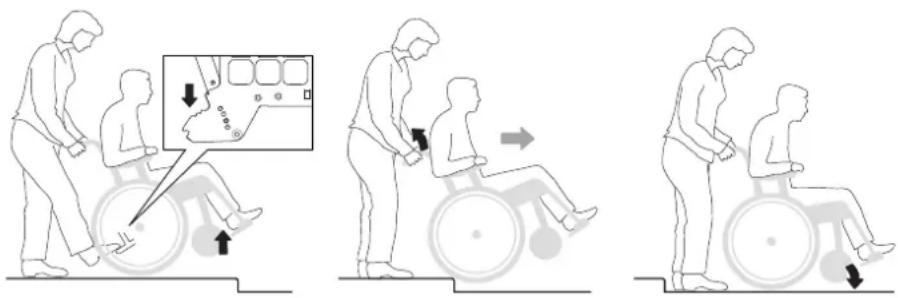

Bedienungsanleitung 19 - 30 Symbole und Warnhinweise 20 Transport in Fahrzeugen 21 Handhabung 22 - 23 Sitzkomfort 24 Einstellungen 25 Fahrtechnik, Manövrieren 26 - 29 Wartung und Fehlersuche 30

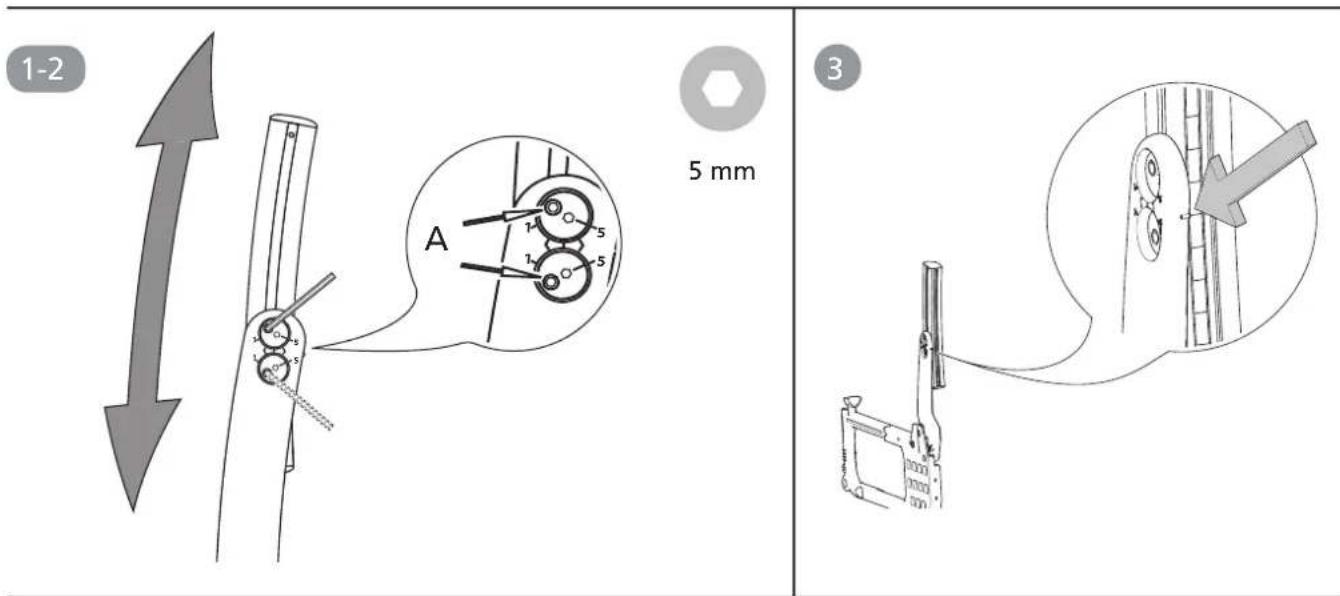

1. Einstellungen Rückenlehne 3A Einstellung Rückenlehnenwinkel ....31 Rückenlehne, einwinklige Rückenlehne ....32 Rückenlehne und Lumbalknick, zweiwinklige Rückenlehne ....33 Rückenlehne und Lumbalknick, dreiwinklige Rückenlehne ....34 Sitztiefe mithilfe von Lumbalknick, dreiwinklige Rückenlehne ....35 Montage Sitzverlängerung ....35

2. Einstellungen Rückenlehne 2 ....36

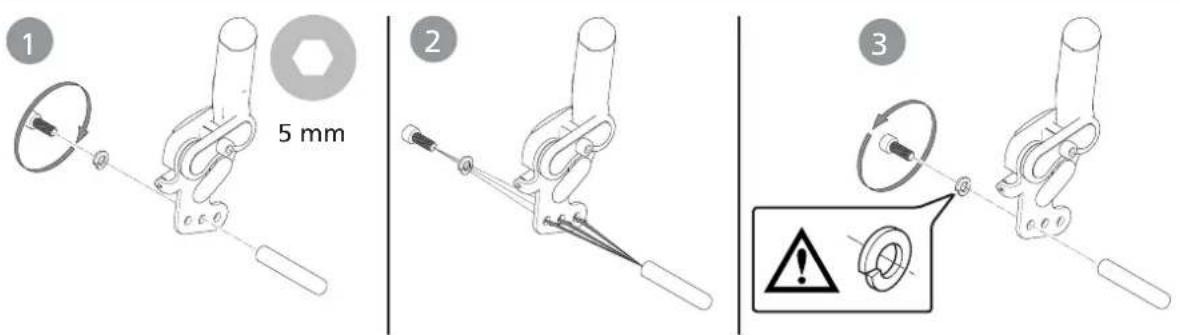

3. Justierungen Einstellung Bremse....37 Einstellung Bremsblock....38 Beinstütze, stufenlos winkelverstellbar....38 Amputationsbeinstütze....39 Kippschutz....39 Sturzwinkel....40 Einstellung Schwerpunkt....40 Greifreifen....41 Einstellung des Greifreifenabstands....41

4. Zubehör - Einstellung, Handhabung Sitzkissen und Sitzkeil ....42 Armlehne, abnehmbar, höhenverstellbar....42 Armlehne, klappbar, höhenverstellbar....43 Beckengurt ....43 Kopfstütze ....44

5. Technische Daten Etac Cross 5, Etac Cross 5 XL....45

6. Pflege und Wartung Bezug....46 Antriebsräder/Lenkräder, Vordergabelbefestigungen ....46 Bremsen....46 Reinigung des Fahrgestells....46 Sonstiges....46

7. Tests und Garantieleistungen....47

1. Allgemeines

Danke, dass Sie sich für einen Rollstuhl von Etac entschieden haben. Zur Vermeidung von Schäden bei der Handhabung und Verwendung lesen Sie dieses Handbuch bitte aufmerksam durch. Mit der als „Benutzer“ bezeichneten Person ist die Person gemeint, die im Rollstuhl sitzt. Der „Helfer“ ist die Person, die dem Benutzer assistiert.

Dieses Symbol ist im Handbuch mit dazugehörigem Text zu finden. Es weist auf Vorgänge hin, bei denen die Sicherheit des Rollstuhls, des Benutzers bzw. des Helfers gefährdet ist.

Dieses Symbol ist im Handbuch mit dazugehörigem Text zu finden. An dieser Stelle finden Sie wertvolle Ratschläge und Tipps.

Erläuterung zu den Punktangaben

Gilt für Modell

Standard

In der Mitte dieses Handbuchs befindet sich ein herausnehmbarer Teil mit Benutzerhinweisen.

Die Modelle Etac Cross 5 und Etac Cross 5 XL sind manuell zu bedienende, faltbare, universell einsetzbare Rollstühle, die mit verschiedenen Funktionen ausgestattet sind und sowohl drinnen als auch draußen eingesetzt werden können. Bei den Sitzen können Höhe, Winkel und Tiefe verstellt werden. Die Rückenlehnen können darüber hinaus in Höhe, Winkel und Form angepasst werden. Die Fußplatten sind höhen-, winkel- und tiefenverstellbar.

Die Modelle Etac Cross 5 und Etac Cross 5 XL können bei Bedarf auch ergänzt und den individuellen Bedürfnissen angepasst werden. Dafür ist eine Vielzahl an Extras und Zubehör erhältlich: Verschiedene Rückenlehntypen und Beinstützen, Befestigungspunkte für den Transport in Fahrzeugen, Kippschutz, verschiedene Greifreifen und Bremsen usw.

So bieten die Modelle Etac Cross 5 und Etac Cross 5 XL die besten Voraussetzungen für großen Komfort, hohe Funktionalität und optimale Fahreigenschaften.

Indikation: Der Etac Cross 5 und Etac Cross 5 XL ist einsetzbar bei eingeschränkter oder vollständiger Gehunfähigkeit. Dies kann bei folgenden Erkrankungen/Behinderungen der Fall sein: Schädel-Hirn-Traumata, Multiple Sklerose, Hemiplegie, Geriatrische Krankheitsbilder (Morbus Parkinson, Alzheimer, Amputationen, rheumatische Erkrankungen u. Ä.), Muskeldystrophien, Cerebralparesen. Der Etac Cross 5 und Etac Cross 5 XL deckt dabei die Grundanforderungen an Mobilität für Menschen mit Gehbehinderungen ab.

Der Etac Cross 5 und Etac Cross 5 XL ist durch seine schnell adaptierbaren Rückenhöhen, -winkel und Sitztiefen speziell geeignet bei progressiven Krankheitsverläufen, also einer Verschlechterung der Krankheitssymptomatik.

Kontraindikationen Es bestehen keine Kontraindikationen für den Etac Cross 5 und Cross 5 XL.

Etac arbeitet kontinuierlich an der Verbesserung seiner Produkte. Das Recht auf jederzeitige Änderungen an unseren Produkten ohne vorherige Ankündigung bleibt deshalb vorbehalten. Abmessungen in den Zeichnungen oder anderswo sind lediglich Richtwerte.

Wir empfehlen vor Inbetriebnahme den Rollstuhl individuell auf den Rollstuhlfahrer einzustellen

Wir übernehmen keine Haftung für Druckfehler oder fehlende Angaben.

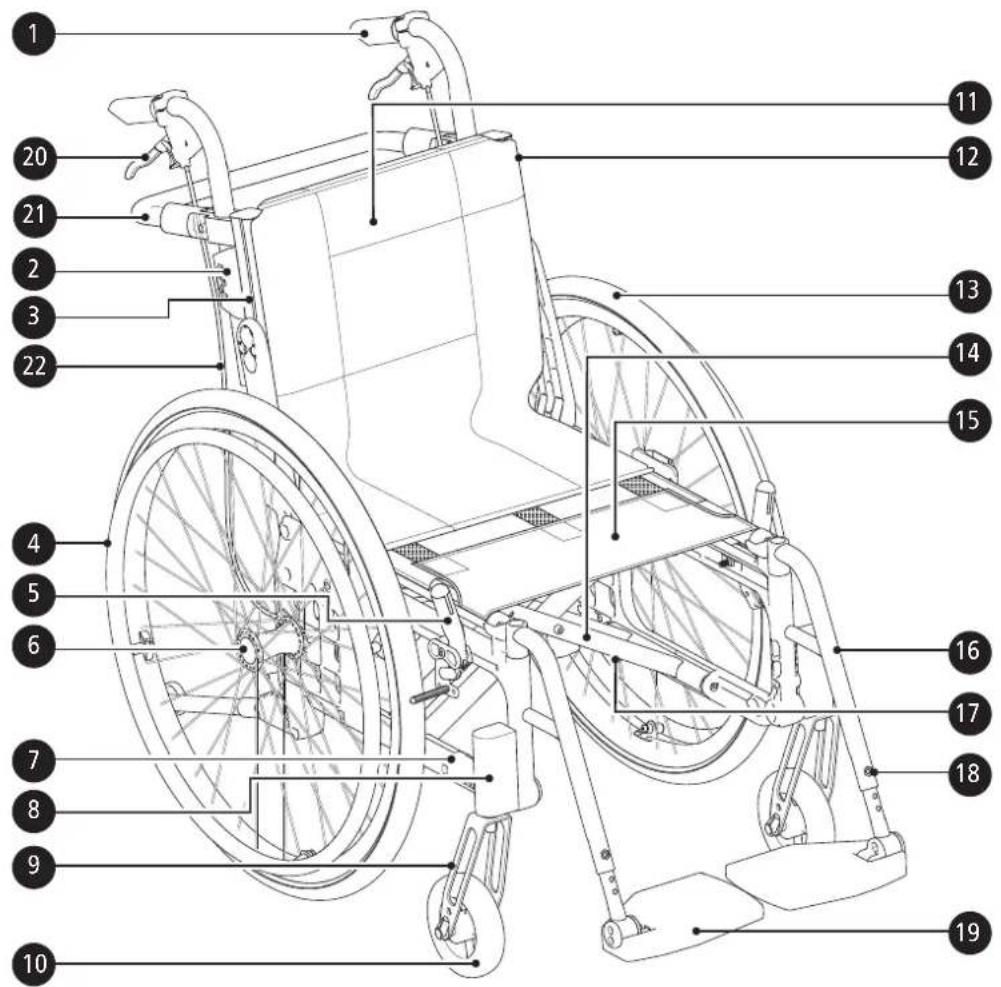

2. Beschreibung

1. Schiebegriffe
2. Arretierung, Schiebegriffe
3. Rückenlehnenrohr
4. Greifreifen
5. Benutzerbremse
6. Steckachsennabe
7. Seitlicher Rahmen
8. Vordergabelbefestigung
9. Vordergabel
10. Lenkrad

11. Rückenlehnenbezug

12. Rückenlehnenbezug

13. Antriebsrad
14. Kreuzrahmen
15. Sitzbezug
16. Beinstütze
17. Seriennummer
18. Arretierung, Fußplatte
19. Fußplatte
20. Bremsgriff, Trommelbremse
21. Schiebebügel
22. Bremszug, Trommelbremse

3. Auswahlmöglichkeiten für den Rollstuhl

Im Abschnitt „Auswahlmöglichkeiten für den Rollstuhl“ finden Sie einen Überblick über alle Anpassungsoptionen, die für den jeweiligen Rollstuhl möglich sind. Es können auf verschiedenen Märkten Variationen vorkommen, z. B. bei Rückenlehnen-Modellen. Weitere Informationen siehe www.etac.com oder setzen Sie sich mit unserem Kundenservice in Verbindung. Darüber hinaus sind auch noch spezielle Kombinationen zum Beispiel für Antriebsräder und Lenkräder erhältlich. Weitere Informationen hierzu erhalten Sie bei unserem Kundendienst.

Sitzhöhe		vorn		34-51 cm
				40-51 cm
		hinten		34-51 cm
Sitzwinkel		Max. Neigung nach vorn: 2 cm niedriger als hinten (3°)Max. Neigung nach hinten: 6 cm höher als hinten (9°)
Lenkrad		4 Zoll, Vollgummi (Max. Benutzergewicht: 100 kg)
		5 Zoll, Vollgummi
		6 Zoll, halbpneumatisch
		6,5 Zoll, Vollgummi
		8 Zoll, halbpneumatisch
Vordergabel		Extra kurz (zwei Radhöhenpositionen zur Auswahl)
		Kurz (drei Radhöhenpositionen zur Auswahl)
		Mittel (drei Radhöhenpositionen zur Auswahl)
Antriebsrad		20"
		22"
		24"
		24" Carbon (nicht mit Trommelbremse)
Greifreifen		Aluminium
		Edelstahl
		Kunststoffbeschichtet
		Schaumgummi (nicht mit Trommelbremse)
		Titan (nicht mit Trommelbremse)
Radsturzwinkel		2°
		0°
Sitz		Schwarzer Bezug
		Hartschalensitz
		ECS: Ein fester Sitz/festes Rückenlehensystem mit anatomisch geformten Polstern, abnehmbar
Rückenlehne 3A / Rückenlehne 3A hoch			3A 3A hoch
		Höhe 32-45 cm 38-51 cm
		Rückenlehnenwinkel -5° -	+20° -5° - +20°
			Lumbalknick
		Einwinklig +7° (fest)
		Zweiwinklig -2° - +13°
		Dreiwinklig -8° - +18°

3. Auswahlmöglichkeiten für den Rollstuhl

Sitztiefe		Kurzer Rahmen 36-42 cm (dreiinklig 36-49)
		Langer Rahmen 42-48 cm (dreiinklig 42-55)
Rückenlehne 2		Höhe 30-45 cm Rückenlehnenwinkel -5° - +15°	Standard
			Konisch
			Aufgeweitet
Sitztiefe Rückenlehne 2		Kurzer Rahmen 36-42 cm. Langer Rahmen 42-48 cm. Funktionell: Kurzer Rahmen 42-48 cm. Langer Rahmen 48-54 cm.
Rückenlehnen-bezug		Einstellbarer Bezug
		ECS
Überzug Rückenlehne		Standard
		Komfort
Schiebegriffe/ Schiebbügel		Höhenverstellbar in Stufen von 2 cm. Abnehmbar.	Schiebegriffe
			Schiebbügel
Feste Schiebegriffe		Rechts/Links, für Rückenlehne 3A
Beinstützen, abnehmbar, klappbar		Normaler Kniewinkel
		Enger Winkel (nur mit einem 5 Zoll-Lenkrad)
		Enger Winkel, kurz
Beinstützen, arretierbar		Normaler Kniewinkel
		Enger Winkel
		Enger Winkel, kurz
Beinstützen, einstellbarer Winkel		Mod. 1 mit oder ohne höhen-, tiefen-, winkel und seitenverstellbare Wadenplatte (auch mit klappbarer Wadenplatte erhältlich)
		Mod. 2 mit winkel-, höhen- und seitenverstellbarer Wadenplatte
		Mod. 3 mit faltbarer Wadenplatte ab 40 cm Sitzbreite oder mit Befestigung und Wadenplatte.

Cross 5

Cross 5 XL

3. Auswahlmöglichkeiten für den Rollstuhl

Beinstützen, sonstige		Gipsbeinstütze
		Amputationsbeinstütze
		Amputationsgewicht
Armlehne		Kurz 25 cm
		Lang 35 cm
Fußplatte		Std Max. Länge: 51 cm.Min. Länge: 33 cm.
		Längere Befestigungsrohre +10 cm
		Kürzere Befestigungsrohre - 8 cm
		Einteilige Fußplatte
		Einteilige Fußplatte, komplett für Sitzbreite von 35 - 37,5 cm, winkel-, höhen und tiefenverstellbar
Vordergabel-befestigung		Niedrig verbreitert
		Standard
		Um 6 cm verbreitert
Bremsen		Standard
		Abgewinkelter Griff
		Verlängerter Griff
		Einhandbremse
Trommelbremse		Bremsgriff 75 mm Hebelweg
		Bremsgriff 100 mm Hebelweg
Einhand-antrieb		Für linke oder rechte Seite. Teleskopachse, beim Zusammenklappen leicht zu entfernen. (Nicht mit Trommelbremse)
Rahmenfarbe	01 = Schwarz 94 = Silbergrau 95 = Lindgrün 96 = Korall97 = Flieder 98 = Mitternachtsblau 99 = Gelb
Cross 5 Aktiv		Ohne KippschutzhalterFarbe: Schwarz 01

4. Zubehör

Bei Lieferung von Etac liegen allen Zubehörteilen Montageanleitungen bei.

Die Anleitungen sind auch auf unserer Homepage www.etac.de zu finden.

Einstellbar = Einstellung erfolgt mit Werkzeugen. Verstellbar = Einstellung erfolgt ohne Werkzeuge.

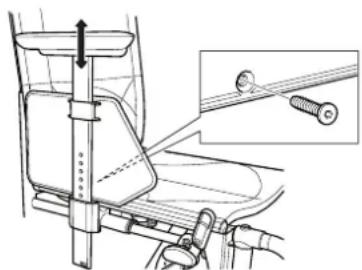

Armlehne	Höhenverstellbar, 25 cm Länge, massive Platte, schwarz
Armlehne	Höhenverstellbar, 38 cm Länge, massive Platte, schwarz
Armlehnenbezug	Abnehmbar, 25 cm oder 38 cm Länge, gepolstert oder Gel, dunkelgrau Plüsch oder schwarzes Dartex
Hemi-Armlehne	Wegschwenkbar für die Montage auf lange Armlehnen
Klappbare Armlehne	Höhenverstellbar oder mit fester Höhe
Seitenschutz	Schwarz
Spritzschutz	Rechts und links
Oberschenkelstütze
Oberschenkelstütze	Mit weichem Polster
Verbreiterungsset	Zur Verlängerung von Greifreifen, Bremse und Armlehnen um 5 mm auf jeder Seite
Tisch	Transparent, für lange Armlehnen geeignet
Hemi-Tisch	Transparent, Breite 35 - 50 cm. Für lange und kurze Armlehnen geeignet
Gleitschutz	Für Hemi-Tisch
Hemi-Tisch/Kommunikation	Nach rechts/links klappbar

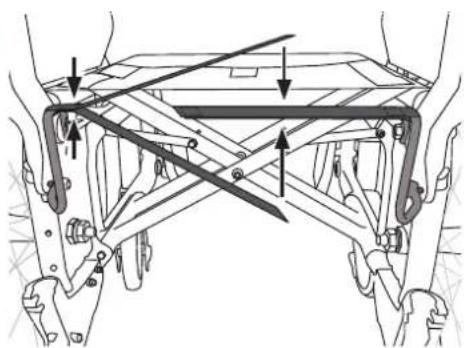

Sitzverlängerung	Für dreiwinklige Rückenlehne

Cross 5

Cross 5 XL

●

●

●

●

●

●

●

●

●

●

●

-

Sitzkissen	Dunkelgrauer Plüsch und schwarzer Samt, 56 cm, Zuschnitt der Sitztiefe entsprechend, waschbar
Konturzusatz Sitzkissen	Für das Kissen, zum Ausgleichen des vorderen Sitzbereichs
Bezug für Wadenplatte	Für winkelverstellbare Beinstütze (Modell 3), schwarzes Dartex
Wadenband	Abnehmbar, schwarzes Nylon, längenverstellbar
Polsterung	Für Wadenband
Fersenband	Schwarzes Nylon, längenverstellbar
Verlängerte Fußplatte	Für alle Fußplatten, für Sitzbreite von 40 - 55 cm
Beckengurt	Zweiteilig, mit Schnappschloss, Befestigungspunkte am Rollstuhlrahmen
Gurt	Mit Schnappschloss

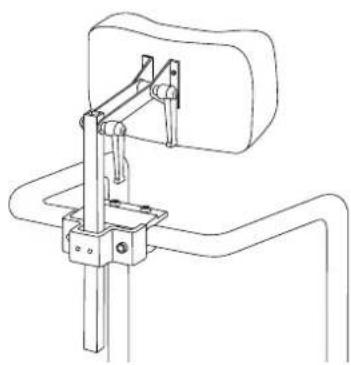

Kopfstütze	Zur Montage auf den Schiebebügel, höhen-, tiefen- und winkelverstellbar. In verschiedenen Modellen erhältlich
Querstange	Mit Schnappschloss
Schaumstoffpelotte	15 cm und 30 cm Länge, mit Klettverschluss
Seitenpelotte	Cross back 3A, PUR oder Dartex
Seitenpelotte	Cross back 3A, wegschwenkbar, mittleres oder großes Kissen
Kippschutz	Teleskopisch, klappbar, höhen-, längen- und winkelverstellbar
Kippschutz	Cross 5 Aktiv

4. Zubehör

Kippschutz	Cross 5 Aktiv
Stockhalter	Zweiteilig, der elastische Teil wird am Stock befestigt
Speichenschutz	Mit grauem oder gelbem Aufdruck
Tetraknopf	Für Personen mit eingeschränkter Handfunktion
Werkzeugset
Taschen
Regencape	Weitere Informationen unter www.etac.com
Schlupfsack	Weitere Informationen unter www.etac.com
Beinwärmer	Weitere Informationen unter www.etac.com
Handschuhe	Weitere Informationen unter www.etac.com

5. Sitzeinstellungen

Sitzhöhe vorn

Die Sitzhöhe vorn kann wie folgt eingestellt werden:

- Über die Vordergabelbefestigung, höhen- und winkelverstellbar

• Durch Änderung der Lenkradposition
• Durch Austausch der Vordergabeln
• Durch Austausch der Lenkräder

Es besteht Kippgefahr: Stets die Kippschutzeinstellungen überprüfen.

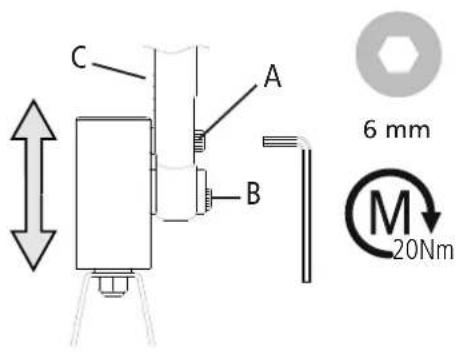

Sitzhöheneinstellung vorn durch die Vordergabelbefestigung

Schrauben lösen (A und B). Der Positionsmarkierung (C) entsprechend einstellen, damit beide Seiten die gleiche Höhe haben.

Winkel der Befestigung prüfen und einstellen, dann Schrauben wieder anziehen (siehe Abschnitt „Winkeleinstellung für die Vordergabelbefestigung“).

Es besteht Kippgefahr: Stets die Kippschutzeinstellungen überprüfen.

C A B 6 mm M 20Nm

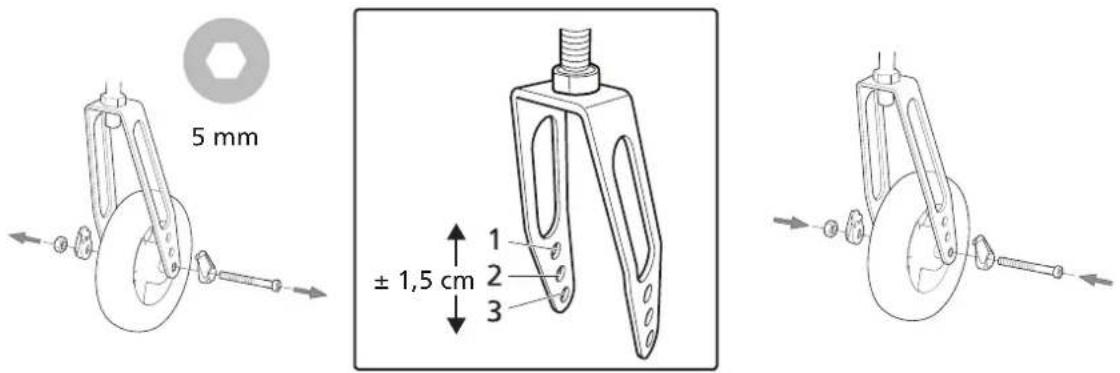

Sitzhöheneinstellung vorn durch Änderung der Lenkradposition

Siehe auch Abschnitt „Tabelle für Sitzhöhe vorn“.

Es besteht Kippgefahr: Stets die Kippschutzeinstellungen überprüfen.

5 mm ± 1,5 cm 1 2 3

5. Sitzeinstellungen

Sitzhöheneinstellung vorn durch Austausch der Lenkräder/Vordergabeln

Siehe Abschnitte „Sitzhöheneinstellung vorn durch Änderung der Lenkradposition“, „Tabelle für Sitzhöhe vorn“ und Vordergabelmontage.

5 mm 19 mm

Es besteht Kippgefahr: Stets die Kippschutzeinstellungen überprüfen.

Tabelle für Sitzhöhe vorn

Vordergabel extra kurz	Vordergabel kurz Vordergabel mittel

Lenkradposition (cm)

	Antriebsradposition Lenkrad	XS1 XS2 XS3 S1 S2 S3 M1 M2 M3
Vordergabelbef.niedrig	G	4"*	-34-38	35,5-39,5	----
Vordergabelbef.niedrig	A-F	5"	---36-40			37,5-41,5	39-43	--
		6 12 "	---41-45	---
Vordergabelbef. standard	A-F	5"	---			37,5-41,5	39-43	40,5-44,5	42-46	43,5-47,5
		6"	---40-44					41,5-45,5	43-47	44,5-48,5
		6 12 "	---41-45					42,5-46,5	44-48	45,5-49,5
	A-C	8"*	---47-51

* Max. Benutzergewicht 100 kg

Korrekte Einstellung der Vordergabel: Maximales Sitzgefälle: vorne 6 cm höher als hinten (9°), vorne 2 cm tiefer als hinten (3°).

** Möglich in Schwerpunktposition 4-6 mit 3° Sitzgefälle und Standard Beinstützen. Stellen Sie sicher, dass das Lenkrad frei rotieren kann und nicht an den Fuß des Benutzers oder an die Beinstütze anschlägt. Für das Lenkrad 8 x 2" ist die Lenkradgabel Transit zu verwenden (ergibt eine Sitzhöhe von 46,5 bis 50,5 cm).

5. Sitzeinstellungen

Vordergabelmontage

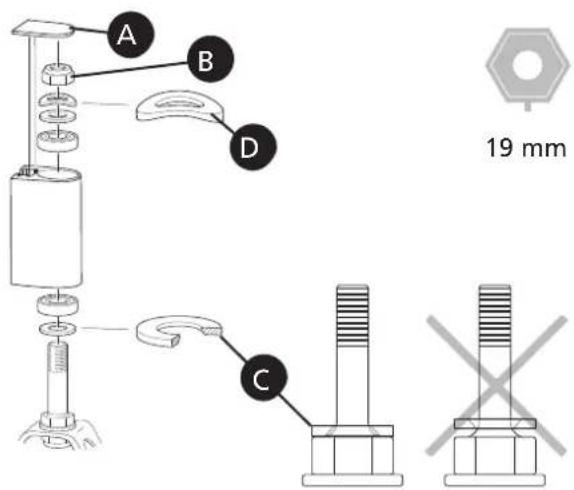

• Abdeckkappe (A) abnehmen und Sicherungsmutter (B) lösen. Vordergabel herausnehmen und konische Federscheibe (C) und Lager auf neue Gabel platzieren.
• Federscheiben und Lager wie abgebildet auf neue Vordergabelbefestigung montieren. Federscheibe (C) mit konischer Seite zur Vordergabel hin montieren. Federscheiben (D) oben unter die Sicherungsmutter.
• Sicherungsmutter bis zum Anschlag anziehen. Dann um 1/2 - 1 Umdrehung lösen. Die Federscheibe hat nun die richtige Spannung. Die Gefahr eines flatternden Lenkrads wird dadurch verringert.
• Die Abdeckkappe wieder aufsetzen.

A B D 19 mm C

Winkeleinstellung für die Vordergabelbefestigung

Die richtige Winkeleinstellung ist für die Fahreigenschaften des Rollstuhls wichtig.

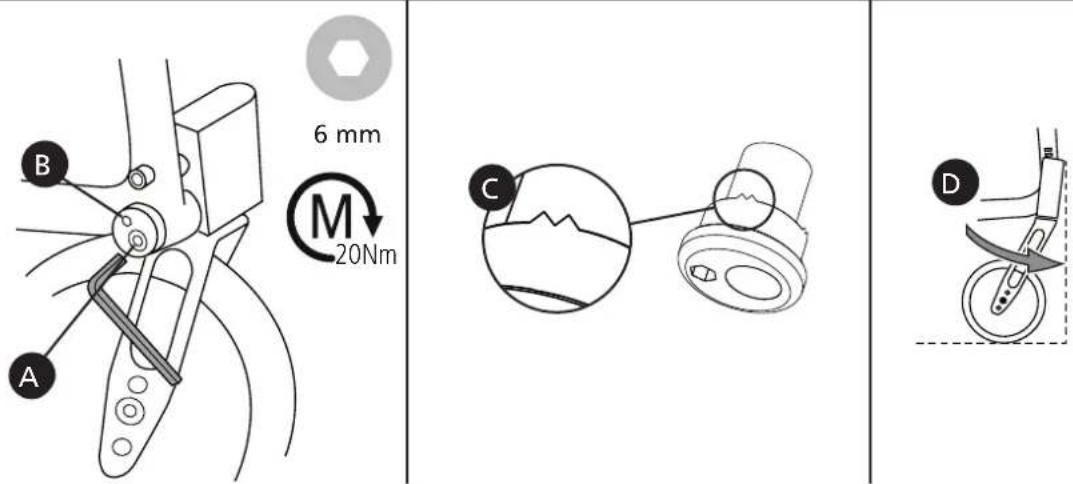

Die untere Befestigungsschraube (A) um 2 Umdrehungen lösen, so dass sich die Achse (C) frei in der Hülse bewegt.

Den Inbusschlüssel in Loch (B) platzieren und drehen, bis sich die Befestigung im 90°-Winkel zum Boden befindet. Stets in einer Position beginnen, in der das

Rad sich nach vorn in Richtung (D) bewegen kann. Beim Anziehen der unteren Befestigungsschraube die Achse in Position halten.

Es besteht Kippgefahr: Stets die Kippschutzeinstellungen überprüfen.

Beim Einstellen des Winkels ist es sinnvoll, sich an einem senkrechten Gegenstand, wie Türrahmen oder Tischbein, zu orientieren.

6 mm M 20Nm A B C D

5. Sitzeinstellungen

Sitzhöhe hinten

Die Sitzhöhe hinten kann wie folgt eingestellt werden:

• Durch Änderung der Antriebsradposition im Rahmen
• Durch Änderung der Antriebsradposition in der Radsturzscheibe
• Austausch der Antriebsräder

Es besteht Kippgefahr: Stets die Kippschutzeinstellungen überprüfen.

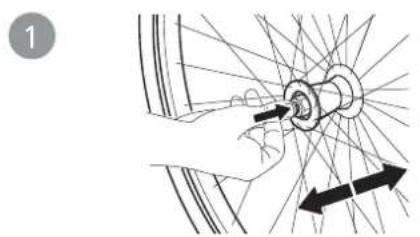

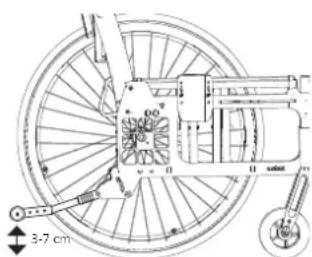

Sitzhöheneinstellung hinten durch Änderung der Antriebsradposition oder Antriebsradgröße

1. Antriebsrad entfernen.
2. Mutter lösen.
3. In gewünschter Position montieren (siehe Tabelle in Abschnitt „Tabelle für Sitzhöhe hinten“).

Es besteht Kippgefahr: Stets die Kippschutzeinstellungen überprüfen.

5. Sitzeinstellungen

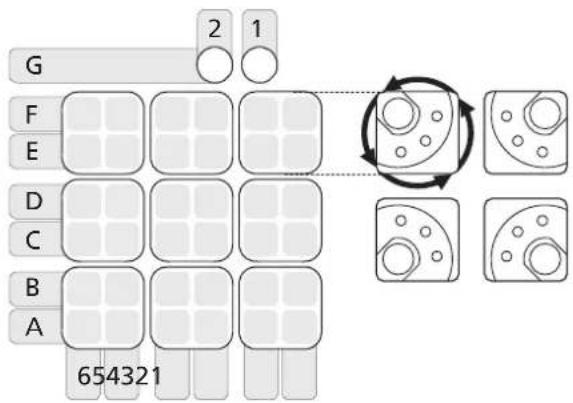

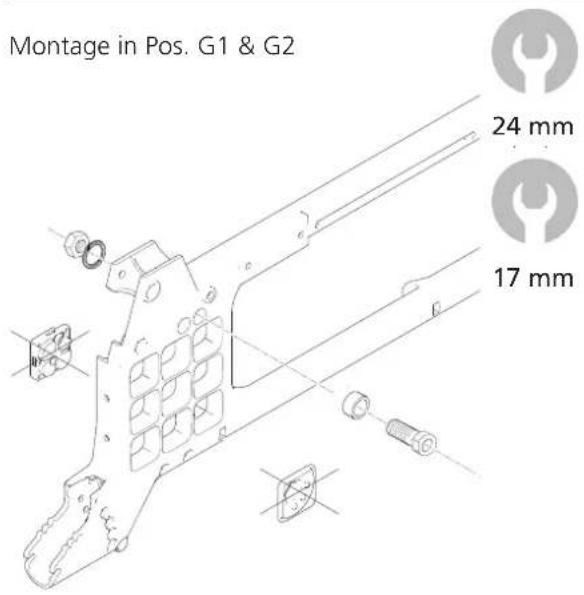

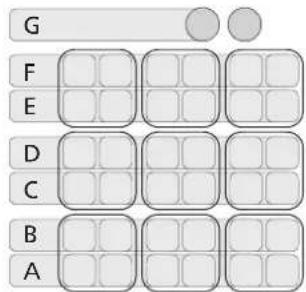

Bei der Montage sicherstellen, dass die Antriebsradachse richtig eingestellt ist. Der Knopf der Steckachse muss deutlich spürbar herausfedern.

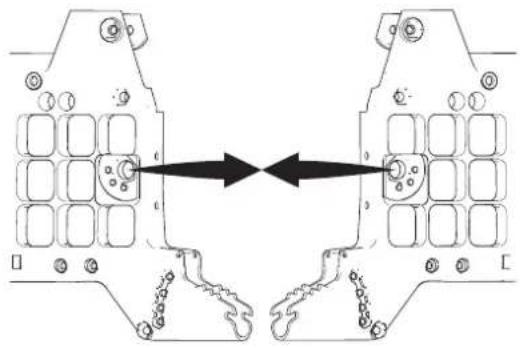

G F E D C B A 654321 2 1

Montage in Pos. G1 & G2 24 mm 17 mm

5. Sitzeinstellungen

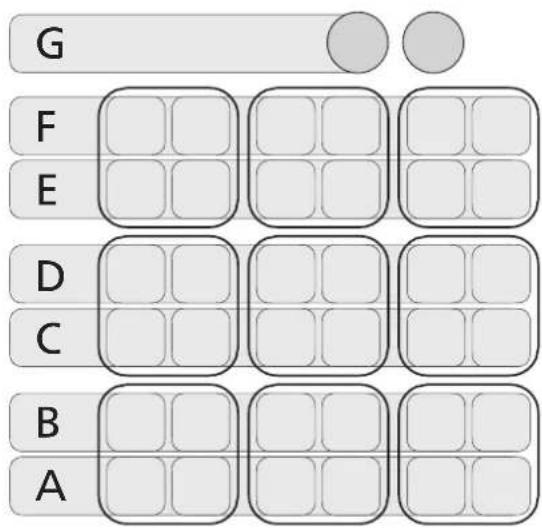

Tabelle für Sitzhöhe hinten

Antriebsradposition, Höhe

5. Sitzeinstellungen

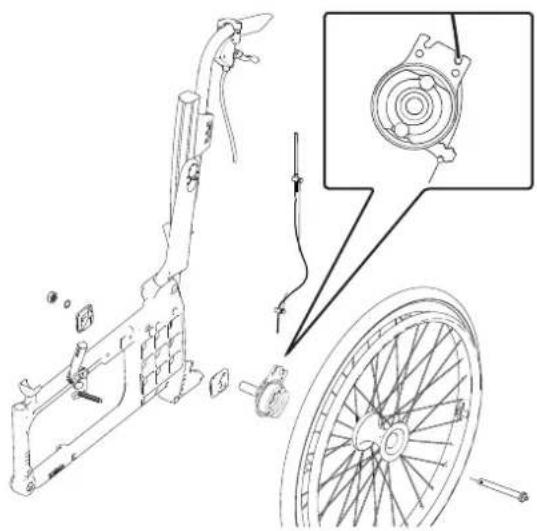

Trommelbremse

Der Bremsarm ist um- legbar.

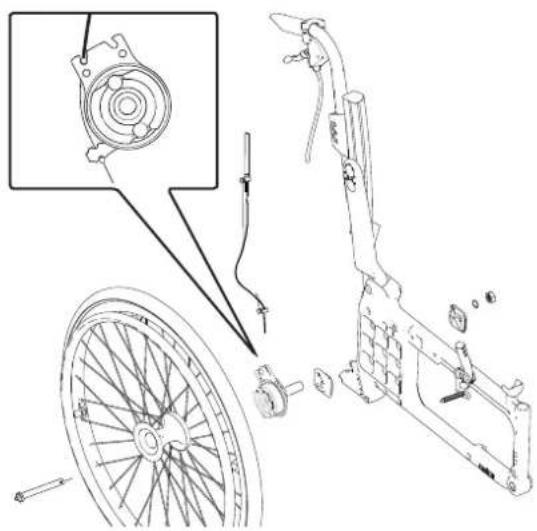

Zum Einstellen der Bremsen die Mutter (A) lösen. Für die ordnungsgemäße Bremsfunktion Schraube (B) lösen/anziehen. Mutter (A) anziehen. Wenn die Bremsen nicht ordnungsgemäß funktionieren, sollte dieser Vorgang durchgeführt werden.

Montageposition G1 und G2

B A

8 mm

5. Sitzeinstellungen

Sitzwinkel

Der Sitzwinkel ergibt sich aus dem Unterschied zwischen der Sitzhöhe vorn und hinten.

Es besteht Kippgefahr: Stets die Kippschutzeinstellungen überprüfen.

Für die Änderung des Sitzwinkels gilt Folgendes: - Winkel der Vordergabelbefestigung einstellen - Rückenlehnenwinkel überprüfen

Die Sitztiefe kann eingestellt werden, indem die Sitzbespannung vorn angehoben (Klett lösen) und nach vorn oder hinten verschoben wird.

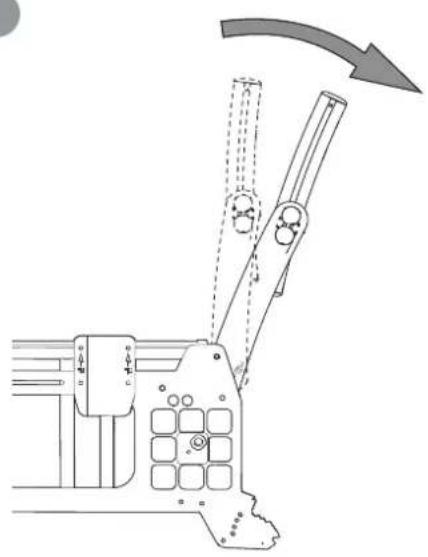

Durch die dreiwinklige Rückenlehne 3A kann die Sitztiefe auch im Lumbalknick eingestellt werden (siehe Abschnitt „Einstellungen Rückenlehne 3A“).

Es besteht Kippgefahr: Stets die Kippschutzeinstellungen überprüfen.

Nach Einstellen von Sitzhöhe, Sitzwinkel, Sitztiefe und Rückenlehnenwinkel nicht vergessen, den Sitzkomfort zu optimieren. Siehe Abschnitt „Sitzkomfort“ in der Bedienungsanleitung.

Bedienungsanleitung

75191J 2014-10-15

Dieser Teil des Handbuchs (Bedienungsanleitung) sollte herausgenommen und stets im Rollstuhl aufbewahrt werden, da er wichtige Informationen für den Benutzer enthält.

Symbole und Warnhinweise....20

Transport in Fahrzeugen....21

Zusammen- und Auseinanderklappen 22

Einstellungen Sitzkomfort 23

Rückenlehnenbezug 23

Sitzkissen....23

Rückenlehnenpolsterung 23

Rückenlehnenwinkel....23

Fußplatten....24

Waden-/Fersenband....24

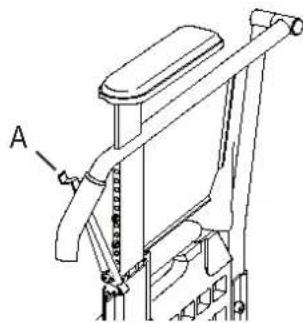

Armlehnen 24

Fahrtechnik, Manövrieren 26 - 29

Wartung und Fehleranalyse....30

Symbole und Warnhinweise

Die folgenden Symbole sind auf Etiketten und in dieser Bedienungsanleitung abgebildet.

Verankerung Den Rollstuhl niemals an den Armlehnen anheben

Den Rollstuhl niemals an den Beinstützen anheben

Es besteht Kippgefahr: Der Kippschutz muss beim Fahren stets heruntergeklappt sein

Achtung Quetsch- kante.

Allgemeine Warnhinweise

Folgendes sollte beim Gebrauch des Produkts berücksichtigt werden.

Den Rollstuhl niemals an den Beinstützen anheben

Es besteht Kippgefahr: Der Kippschutz muss beim Fahren stets heruntergeklappt sein

Durch die Einwirkung von Sonnenlicht können sich Teile des Rollstuhls erhitzen und Verbrennungen verursachen.

Nach Einstellen von Sitzhöhe, Schwerpunkt, Rückenlehnenwinkel oder Rückenlehnenbezug muss der Kippschutz stets überprüft werden.

Bedienungsanleitung

Transport in Fahrzeugen

Alle Rollstühle von Etac sind gemäß ISO 7176-19 getestet und zugelassen (siehe Abschnitt „Tests und Garantieleistungen“ in diesem Handbuch.

Etac empfiehlt folgende Maßnahmen:

1) Der Rollstuhlbenutzer sollte nach Möglichkeit in einem Fahrzeugsitz sitzen und mit dem Dreipunktgurt des Fahrzeugs angeschnallt werden. Der Rollstuhl wird im Kofferraum oder auf dem Rücksitz verstaut. Er muss dazu so gesichert werden, dass er weder umkippen noch umherrollen kan.

• Sofern möglich, sollte der Rollstuhl stets im Kofferraum transportiert werden.
• Wenn er auf dem Rücksitz transportiert wird, muss er dazu so gesichert werden, dass er weder umkippen noch umherrollen kann. Falls möglich, den Rollstuhl mit dem Sicherheitsgurt des Fahrzeugs befestigen.

2) Bei der Beförderung des Benutzers im Rollstuhl ist der Rollstuhl in vorwärtsgerichteter Position und entsprechend den Anweisungen dieses Handbuchs zu verankern. Der Benutzer wird mit einem separaten Dreipunktgurt angeschnallt, der im Fahrzeug verankert ist. Dies entspricht dem Verfahren, in dem der Rollstuhl geprüft und zugelassen wurde.

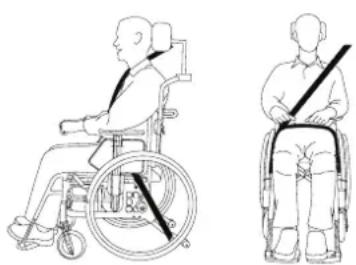

Verankerung

• Es müssen die hinteren Verankerungspunkte benutzt werden.
• Die Anschnallvorrichtung darf nicht durch die Räder oder um die Rückenlehnenrohre geführt werden.

• Die Feststellbremse muss aktiviert werden.
- Der Kippschutz muss heruntergeklappt werden.
- Zubehör/Teile, die ohne Werkzuge entfernt werden können, müssen entfernt und sicher gelagert werden.
• Die verwendete Kopfstütze muss richtig eingestellt sein.
- Die Rückenlehne sollte auf Schulterniveau oder höher als die Schultern des Benutzers sein.
• Die Querstange muss benutzt werden.
• Antriebsräder müssen Greifreifen besitzen.

3) Gemäß Richtlinie 2001/85/EG, Anhang VII, Punkt 3.8.3. gibt es eigens markierte Rollstuhlstellplätze, die die Beförderung im Rollstuhl entgegen der Fahrtrichtung zulassen. Für diese Art des Transports müssen Benutzer/Helfer aktiv genug sein, um auf abrupte Bewegungen reagieren und während der gesamten Fahrt eine sichere Sitzstellung einnehmen/gewährleisten zu können. Die Behinderung des Benutzers muss es zulassen, dass er sich und den Rollstuhl an dem im Fahrzeug montierten Haltegriff festhalten kann, um au Geschwindigkeits- oder Fahrtrichtungsänderungen reagieren zu können.

• Die Feststellbremse muss aktiviert werden.
- Der Kippschutz muss heruntergeklappt werden.
- Zubehör/Teile, die ohne Werkzuge entfernt werden können, müssen entfernt und sicher gelagert werden.
• Die verwendete Kopfstütze muss richtig eingestellt sein.
- Die Rückenlehne sollte auf Schulterniveau oder höher als die Schultern des Benutzers sein.
• Der Beckengurt muss benutzt werden.

Bedienungsanleitung

Handhabung

Auseinanderklappen

• Das eine Sitzrohr mit der ganzen Hand auf dem Sitz nach unten drücken.
• Beim Auseinanderklappen nicht das Sitzrohr umfassen, da Klemmgefahr besteht.
• Fußplatten herunterklappen.

• Den eventuell vorhandenen Schiebebügel und/oder die Querstange abmontieren bzw. lösen.
• Fußplatten hochklappen.
  • Den Sitz nach oben heben.

Antriebsrad mit Steckachse

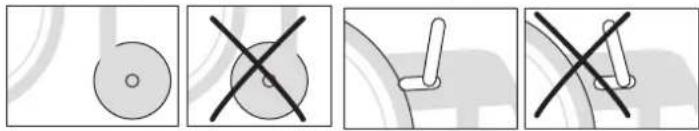

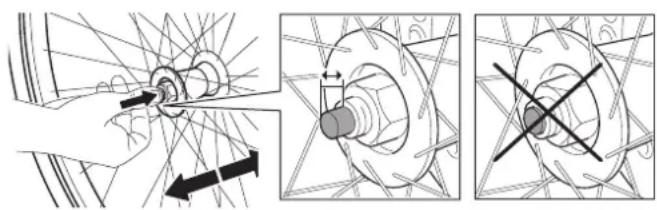

Bei der Montage stets sicherstellen, dass der Knopf der Steckachse in der Nabe deutlich spürbar herausfedert.

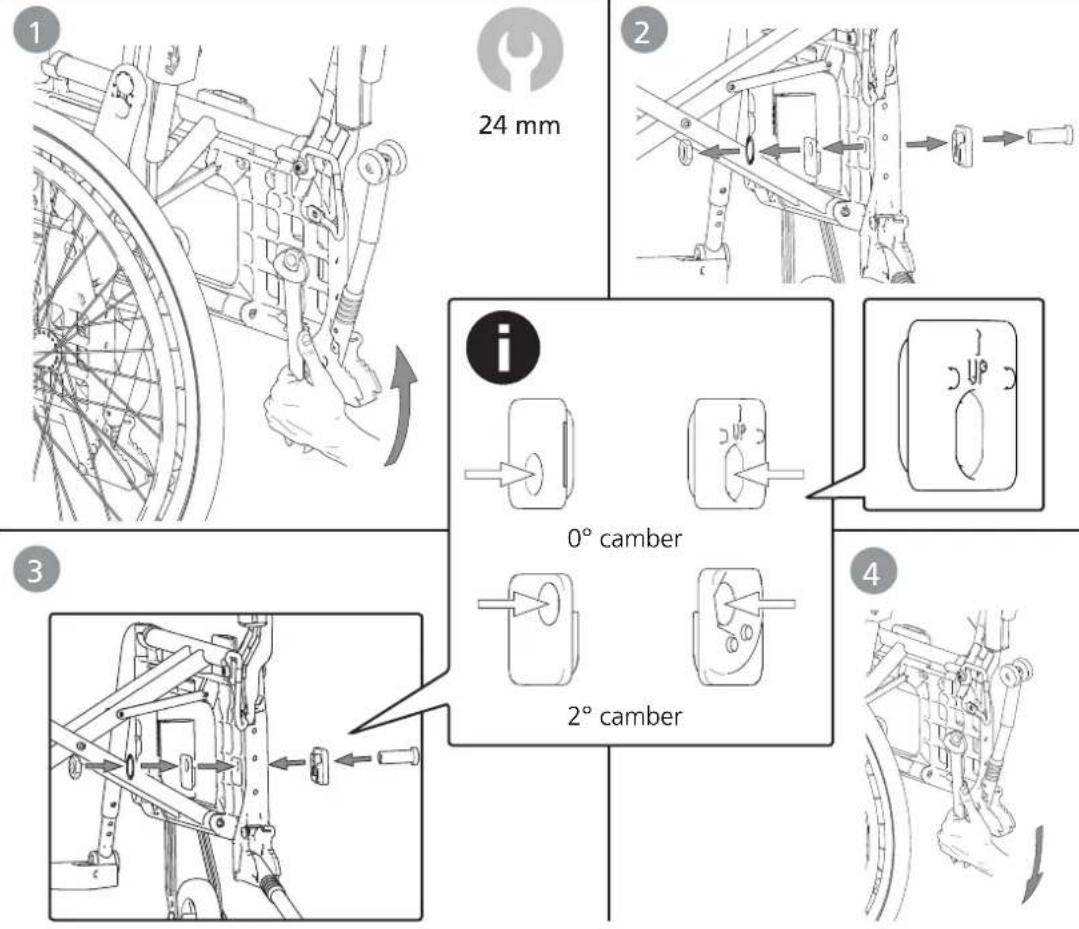

- Der Kippschutz kann hochgeklappt werden.

- Bei Aktivierung des Kippschutzes sicherstellen, dass die Arretierung funktioniert.

Click!

Click!

- Nach jeder Einstellung am Rollstuhl sicherstellen, dass die Funktion des Kippschutzes überprüft wird. Bei einer erforderlichen Einstellungsänderung bitte einen Fachhändler oder den Kundendienst kontaktieren.

3-7 cm

Bedienungsanleitung

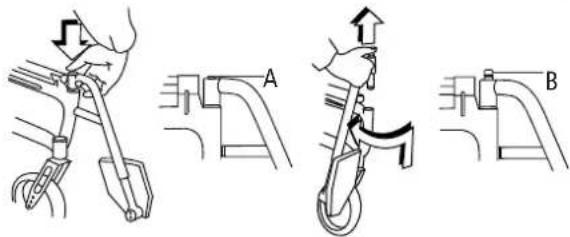

Beinstütze

Die Beinstützen können ggf. entfernt/zur Seite geklappt werden. Bei arretierbaren Beinstützen erfolgt dies durch Drücken des roten Knopfes (A).

Die arretierbaren Beinstützen werden eingestellt, indem der rote Knopf (A) gedrückt wird, die Beinstützen dann in die richtige Position gebracht werden und der Knopf dann wieder losgelassen wird. Die Beinstütze ist nun befestigt (B).

Vor dem Anheben des Rollstuhls sicherstellen, dass die Beinstützen befestigt sind.

Für das Anheben eines Rollstuhls ohne arretierbare Beinstützen gilt: Die Beinstützen unter den Sitz klappen (oder entfernen) und dann den Rollstuhl am Gestell hochheben (vorne oder hinten).

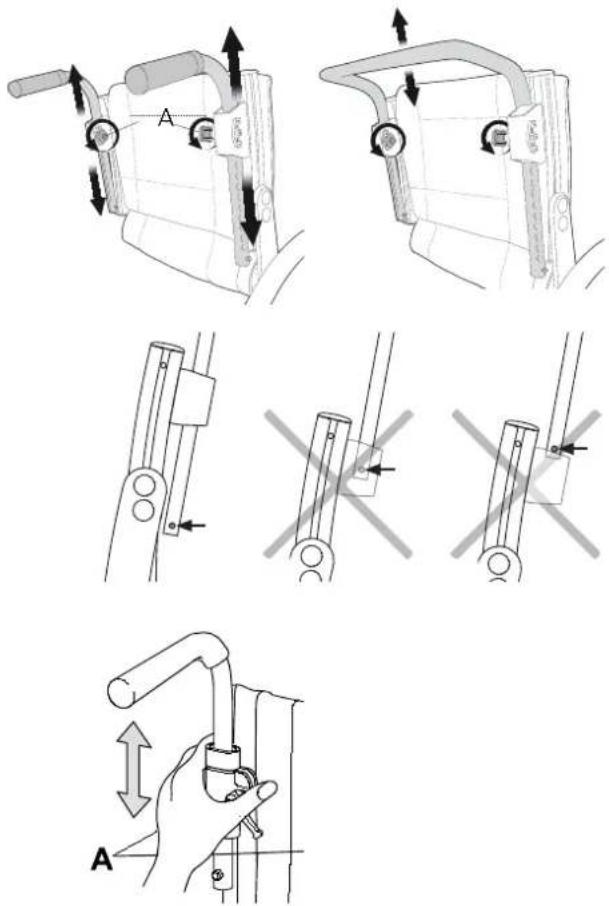

Schiebegriffe/Schiebebügel, höhenverstellbar

Die Drehknöpfe (A) lösen. Die gewünschte Höhe einstellen. Sicherstellen, dass die Schiebegriffe in der richtigen Position eingerastet sind, dann die Drehknöpfe wieder anziehen.

Sicherstellen, dass die Drehknöpfe ordnungsgemäß angezogen sind. Dies ist besonders wichtig, wenn der Rollstuhl mitsamt seinem Benutzer angehoben wird.

Sicherstellen, dass der Sicherheitsknopf unter dem Bügel herausragt.

Der Schiebebügel muss vor dem Zusammenklappen des Rollstuhls entfernt werden.

Rückenlehne 2

Hebel (A) lösen und Kunststoffscheibe nach innen drücken. Dann wie oben.

- Beim Fahren wird gebremst, indem der Bremshebel nach oben gezogen wird.

Trommelbremse (Feststellbremse)

• Die Feststellbremse wird aktiviert, indem der Bremshebel nach oben gezogen und der Knopf (A) gedrückt wird.

- Durch Drücken des Hebels nach oben wird sie wieder freigegeben.

Bedienungsanleitung

Einstellungen Sitzkomfort

Sitzkomfort

Ein guter Sitzkomfort hängt von den Bedürfnissen und den Möglichkeiten des jeweiligen Individuums ab. Die folgenden allgemeinen Richtlinien geben einen Überblick darüber, was bei den Einstellungen zu beachten ist. Wählen Sie das Sitzkissen mit Bedacht aus. Neben dem Komfort wirkt sich das Kissen auch auf die Stabilität und damit auf die Bewegungsfreiheit aus. Außerdem haben

Sitzkissen unterschiedliche Druckverteilungseigenschaften. Die Einstellung der Rückenlehne setzt sich aus einer Kombination von Winkeln, Höhenmaßen und Körperform

zusammen. Nach dem Einstellen des Rückenlehnenbezugs muss ggf. der Winkel und die Höhe der Rückenlehne neu eingestellt werden.

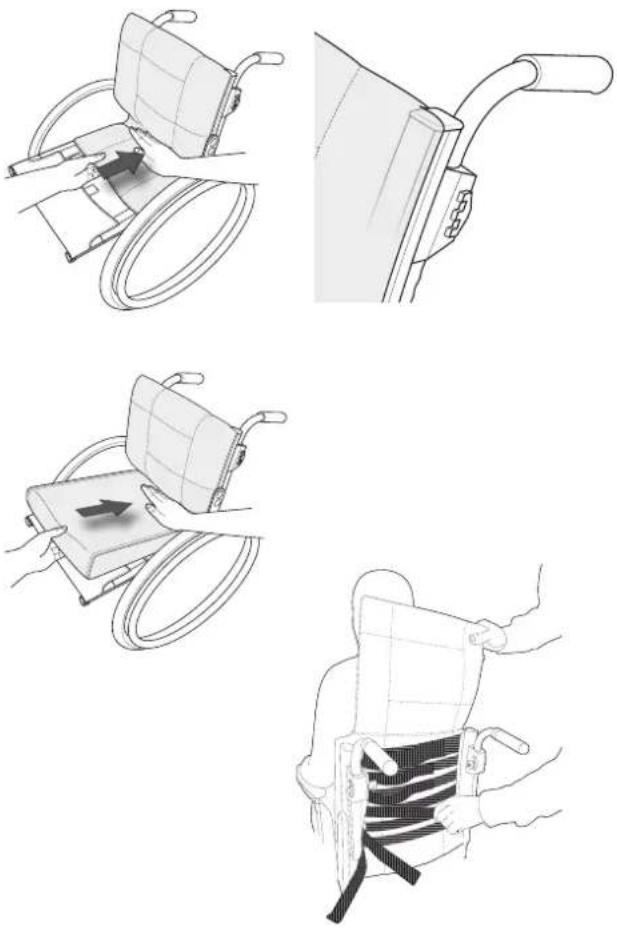

Rückenlehnenbezug

• Lösen Sie alle Rückengurte, aber achten Sie darauf, dass der Klettverschluss noch geschlossen bleibt.
• Bringen Sie den Rückenlehnenbezug so an, dass die Oberkante der Rückenlehnenrohre bedeckt ist und der Bezug im Winkel zwischen Sitz und Rückenlehne passgenau anliegt, so dass der Benutzer wie vorgesehen auf der Sitzfläche sitzen kann.

Sitzkissen

• Stellen Sie sicher, dass die richtige Sitztiefe eingestellt ist.
• Positionieren Sie das Kissen so weit es geht nach hinten auf dem Sitz, so dass die abgerundeten Ecken sich zwischen den Rückenstangen befinden.

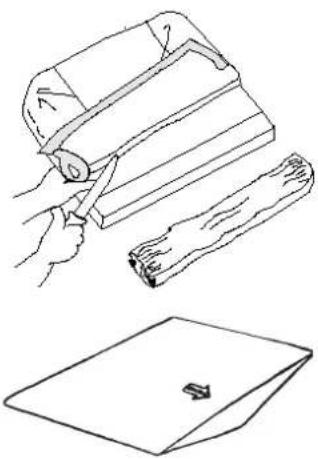

• Messen Sie die geeignete Sitzkissenlänge ab und schneiden Sie das Kissen gemäß der beiliegenden Anweisungen auf Maß.
• Ein stärker konturiertes Kissen erhält man durch das Einlegen eines Komfortkeils in die Tasche des Kissenbezugs auf der Kissenunterseite.

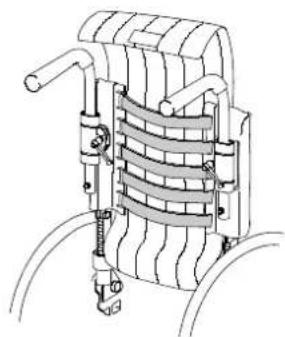

Rückenlehnenpolsterung

Die Rückenlehnenpolsterung wird eingestellt, während der Benutzer im Rollstuhl sitzt.

• Achten Sie dabei darauf, dass der Benutzer so weit hinten sitzt wie möglich ist.
• Stützen Sie die Hüfte, indem Sie den Gurt direkt unterhalb des Lumbalbereichs festziehen.
• Stellen Sie anschließend den oberen Gurt ein, um dem Oberkörper des Benutzers Halt und Gleichgewicht zu geben.
• Die anderen Gurte werden so eingestellt, dass ausreichend Platz für den Gesäßbereich vorhanden ist und die natürliche Form des Rückens berücksichtigt wird.

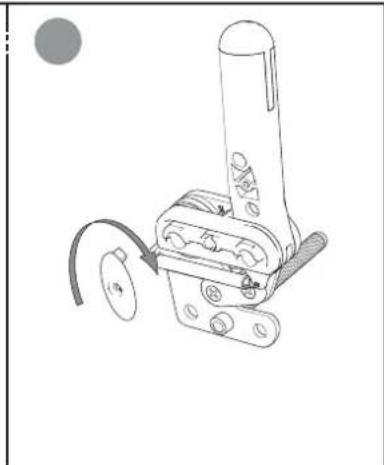

Rückenlehnenwinkel

Nach dem Einstellen des Rückenlehnenbezugs muss ggf. der Winkel der Rückenlehne neu eingestellt werden. Bitte einen Fachhändler oder den Kundendienst kontaktieren.

Es besteht Kippgefahr: Stets die Kippschutzeinstellungen überprüfen.

Die obersten Bänder nicht zu stramm spannen, da dies Auswirkungen auf das Aufklappen des Kreuzes hat, d. h. das Einrasten des Sitzrohres im Rahmen.

Bedienungsanleitung

Einstellungen Sitzkomfort

Fußplatten

Die Höhe so einstellen, dass die Füße gestützt werden und die Oberschenkel am Polster anliegen.

Bei der Verwendung im Freien sollten die Fußplatten eine Bodenfreiheit von 4 – 5 cm haben.

Sich niemals auf die Fußplatten stellen, es besteht Kippgefahr!

Den Fußplattenwinkel so einstellen, dass die Fußgelenke im 90°-Winkel angewinkelt sind.

Den Knopf losdrehen und die Schraube herausdrehen. Die Höhe einstellen. Schraube wieder einsetzen und gemeinsam mit Knopf wieder anziehen.

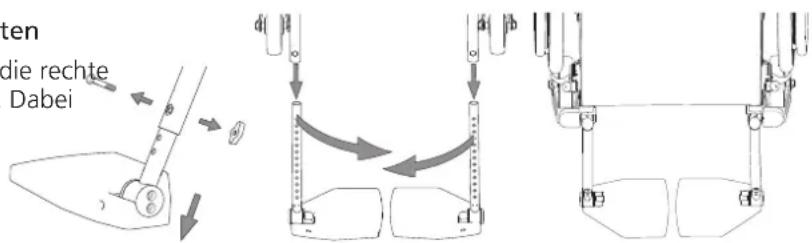

Änderung der Tiefeneinstellung der Fußplatten

Justieren Sie die Tiefe der Fußplatten, indem Sie die rechte und linke Fußplatte gegeneinander austauschen. Dabei muss ebenfalls der Winkel eingestellt werden.

ten die rechte Dabei

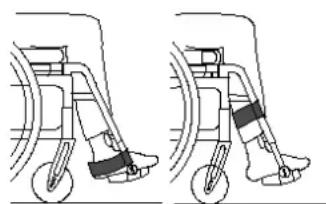

Waden-/Fersenband

- Die Länge so einstellen, dass die Füße mittig auf der Fußplatte stehen.

Einstellung Armlehne

• Die Schraube innen an der Seitenplatte lösen.
- Die Armlehne auf die gewünschte Höhe einstellen und festschrauben.
- Hoch eingestellte Armlehnen stützen und entlasten den Rücken besser als zu tief eingestellte Armlehnen.

Fahrtechnik, Manövrieren

Parken

Parken Sie nie an einem Hang mit dem Rollstuhlfahrer im Rollstuhl.

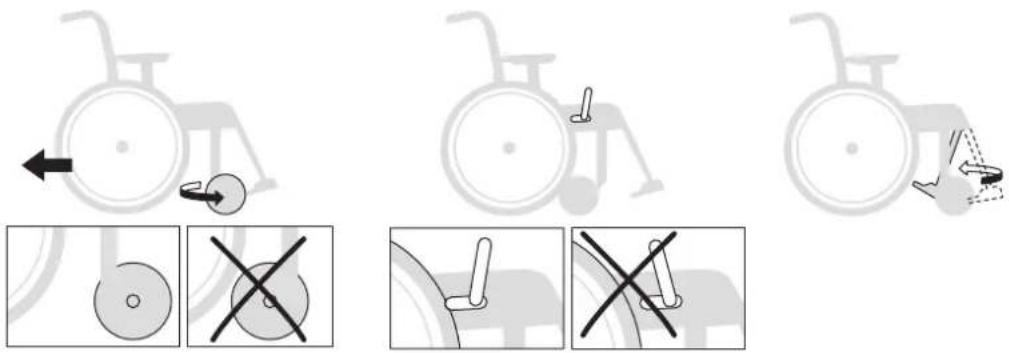

Überführen in den bzw. aus dem Rollstuhl

Niemals auf den Fußplatten stehen, es besteht Kippgefahr!

Nehmen Sie die Armlehne auf der Überführungsseite ab.

• Sicherstellen, dass die höhenverstellbaren Schiebegriffe ordnungsgemäß festgezogen sind.
• Nicht arretierbare Beinstützen unter den Sitz klappen und den Rollstuhl am vorderen Rahmenoberteil anheben.

Die folgenden Abbildungen zeigen Fahrtechniken und das Überwinden von Hindernissen wie Schwellen oder Bordsteine.

Benutzer, die vorwärts hochfahren

Diese Technik wird ausschließlich erfahrenen Rollstuhlbenutzern empfohlen.

– Achten Sie darauf, dass der Kippschutz deaktiviert ist.

Aktivieren Sie danach den Kippschutz wieder!

Benutzer, die rückwärts hochfahren

Diese Technik eignet sich nur für niedrige Kanten/Schwellen, entsprechend der Höhenjustierung der Fußplatten.

– Achten Sie darauf, dass der Kippschutz deaktiviert ist.

Aktivieren Sie danach den Kippschutz wieder!

Benutzer, die vorwärts herunterfahren

Diese Technik wird ausschließlich erfahrenen Rollstuhlbenutzern empfohlen.

– Achten Sie darauf, dass der Kippschutz deaktiviert ist.

Aktivieren Sie danach den Kippschutz wieder!

Benutzer, die rückwärts herunterfahren

Diese Technik wird ausschließlich erfahrenen Rollstuhlbenutzern empfohlen.

– Achten Sie darauf, dass der Kippschutz deaktiviert ist.

Die Kippgefahr ist bei diesem Manöver besonders hoch!

Aktivieren Sie danach den Kippschutz wieder!

Bedienungsanleitung

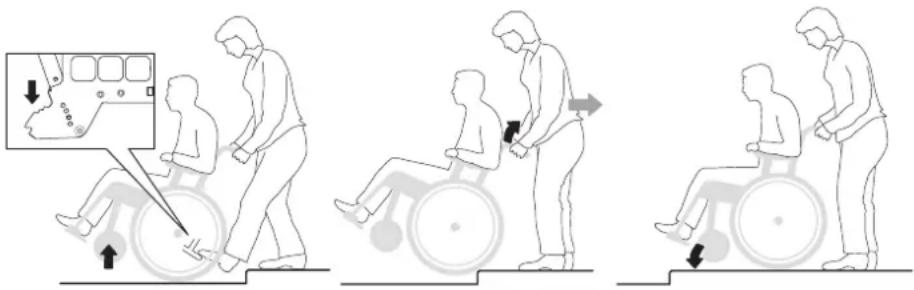

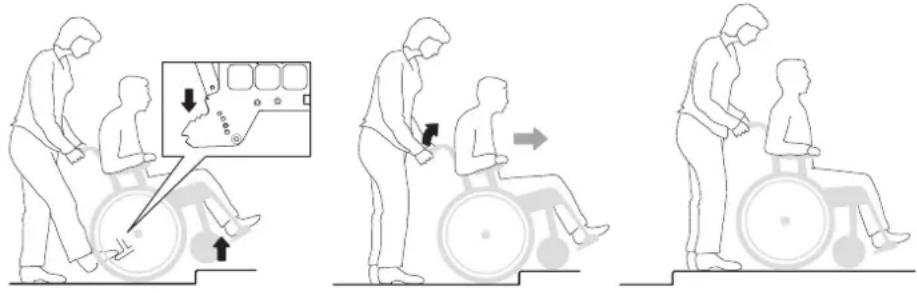

Helfer, die vorwärts hochschieben

– Achten Sie darauf, dass der Kippschutz deaktiviert ist.

Aktivieren Sie danach den Kippschutz wieder!

Helfer, die rückwärts hochschieben

– Achten Sie darauf, dass der Kippschutz deaktiviert ist.

Aktivieren Sie danach den Kippschutz wieder!

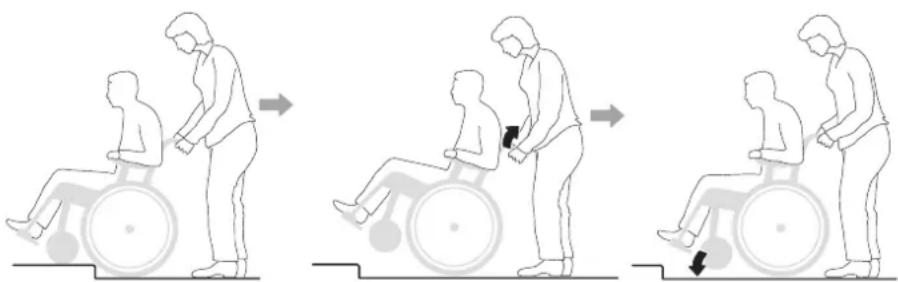

Helfer, die vorwärts herunterschieben

– Achten Sie darauf, dass der Kippschutz deaktiviert ist.

Aktivieren Sie danach den Kippschutz wieder!

Helfer, die rückwärts herunterschieben

– Achten Sie darauf, dass der Kippschutz deaktiviert ist.

Aktivieren Sie danach den Kippschutz wieder!

Bedienungsanleitung

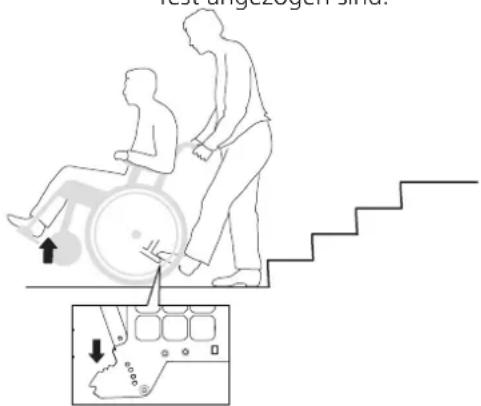

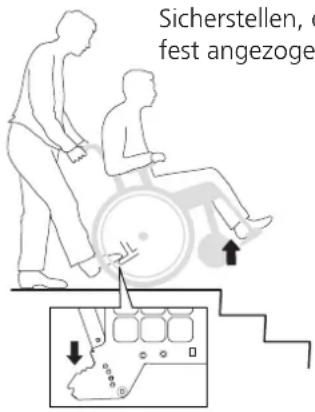

Treppen hinaufbewegen

– Achten Sie darauf, dass der Kippschutz deaktiviert ist. Niemals auf Rolltreppen fahren, selbst wenn Hilfe vorhanden ist. Sicherstellen, dass die höhenverstellbaren Griffe fest angezogen sind.

Wir empfehlen, dass immer zwei Helfer diesen Transfer gemeinsam durchführen. Eine Person sollte hinten sein und die Schiebegriffe halten; die andere Person sollte vorne sein und den Rahmen halten (oder die Beinstützen, wenn diese arretierbar sind).

Richtungszugem Erwin ↓ ↓

Aktivieren Sie danach den Kippschutz wieder!

– Achten Sie darauf, dass der Kippschutz deaktiviert ist. Niemals auf Rolltreppen fahren, selbst wenn Hilfe vorhanden ist.

Sicherstellen, dass die höhenverstellbaren Griffe fest angezogen sind.

Wir empfehlen, dass immer zwei Helfer diesen Transfer gemeinsam durchführen. Eine Person sollte hinten sein und die Schiebegriffe halten; die andere Person sollte vorne sein und den Rahmen halten (oder die Beinstützen, wenn diese arretierbar sind).

Sicherstellen, d fest angezog

Aktivieren Sie danach den Kippschutz wieder!

Steigung hoch-/hinabfahren

Die Geschwindigkeit mithilfe der Greifreifen regeln, nicht mit den Bremsen!

Nicht mitten im Hang die Richtung ändern. Stets möglichst gerade bergauf/bergab fahren. Bei Unsicherheit um Hilfe bitten.

Steigung hochfahren

Körper nach vorne neigen, um den Schwerpunkt zu verlagern.

Steigung hinabfahren

Körper nach hinten neigen, um den Schwerpunkt zu verlagern.

Aktivieren Sie danach den Kippschutz wieder!

Bedienungsanleitung

Wartung

Antriebsräder: Bei Bedarf die Steckachsen reinigen.

Reifendruck: Reifendruck überprüfen (monatlich).

Lenkräder: Bei Bedarf die Lenkradachsen reinigen.

Fahrgestell: Fahrgestell mit einem Reiniger ohne Schleifmittel und einem pH-Wert von 5 – 9 oder mit 70%igem Waschalkohol reinigen. Nachspülen und trocknen.

Bezug: Wäsche, siehe Pflegehinweise am Bezug.

Bei Problemen bitte einen Fachhändler oder den Kunden-dienst kontaktieren.

Bei Bedarf bewegliche Teile/Scharniere z. B. mit Fahrradöl o. Ä. schmieren.

	Fehlersuche: Übersicht
Der Rollstuhl zieht zur Seite	Reifen aufpumpenWinkel der Vordergabelbefestigung einstellenÜberprüfen, ob Vordergabelbefestigungen in derselben Höhe montiert sindDas Gewicht des Benutzers ist nicht gleichmäßig auf den Rollstuhl verteiltBeim Antreiben des Rollstuhls wird eine Seite stärker als die andere belastet
Der Rollstuhl lässt sich nur schwer antreiben	Reifen aufpumpenAntriebsräder sind falsch montiertAchsen der Lenkräder reinigenLenkräder zu stark belastet Schwerpunkt neu einstellen
Der Rollstuhl lässt sich nur schwer drehen	Reifen aufpumpenÜberprüfen, ob Vordergabelbefestigungen nicht zu stark angezogen sindWinkel der Vordergabelbefestigungen neu einstellenLenkradachsen reinigenLenkräder zu stark belastet Schwerpunkt neu einstellen
Die Bremsen greifen nicht richtig	Reifen aufpumpenAbstand zwischen Bremse und Reifen neu einstellen
Die Antriebsräder sind locker	Länge der Nabenachse einstellen
Die Antriebsräder sind schwer montier-/demontierbar	Schnellkupplung mit Fahrradöl o. Ä. reinigen und schmierenLänge der Nabenachse einstellen
Die Lenkräder laufen nicht gera-deaus	Vordergabeln nicht fest genug angezogenÜberprüfen, ob Vordergabelbefestigungen auf derselben Höhe/in demselben Winkel montiert sindLenkräder zu stark belastet Schwerpunkt neu einstellen
Der Rollstuhl ist schwer auseinander-/zusammenklappbar	Bezug ist zu stramm gespanntKreuzgelenke unter dem Sitz reinigen und schmieren
Der Rollstuhl wirkt instabil	Reifen aufpumpenÜberprüfen, ob Schrauben und Komponenten vorschriftsmäßig angezogen sind

Etac
Box 203, 334 24 Anderstorp, Sweden
Tel [phone]
Fax [phone]
www.etac.com

6. Einstellungen Rückenlehne 3A

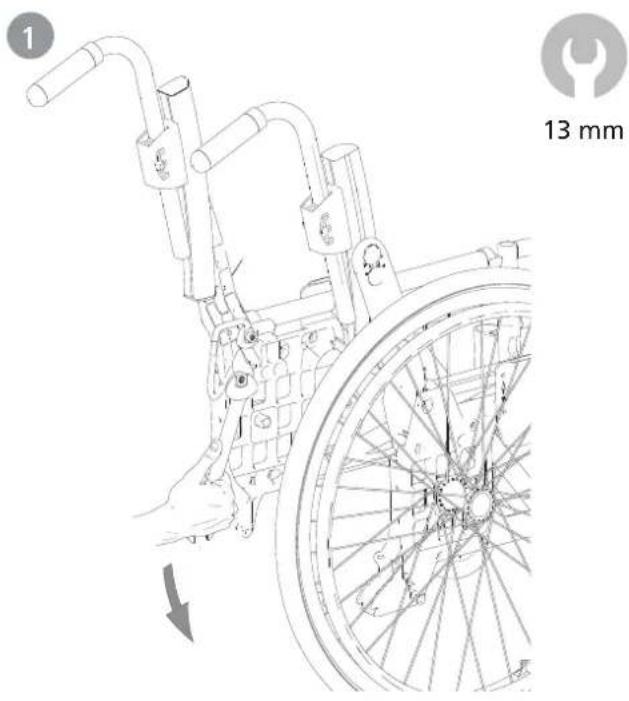

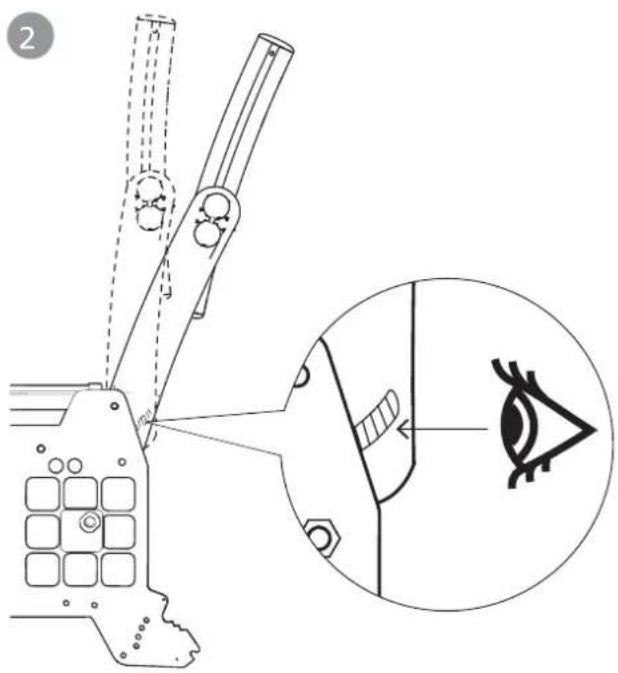

Einstellung Rückenlehnenwinkel

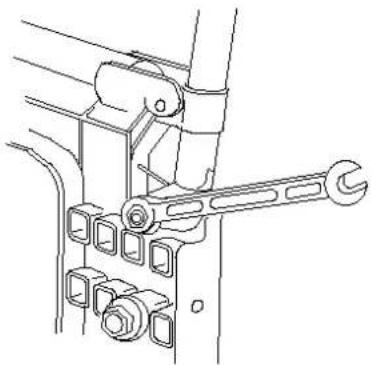

1. Mutter lösen.
2. Rückenlehnenwinkel einstellen. Mithilfe der Positionsmarkierungen kann die Rückenlehne auf beiden Seiten gleich eingestellt werden.

13 mm

1. Mutter wieder anziehen.

Es besteht Kippgefahr: Stets die Kippschutzeinstellungen überprüfen.

6. Einstellungen Rückenlehne 3A

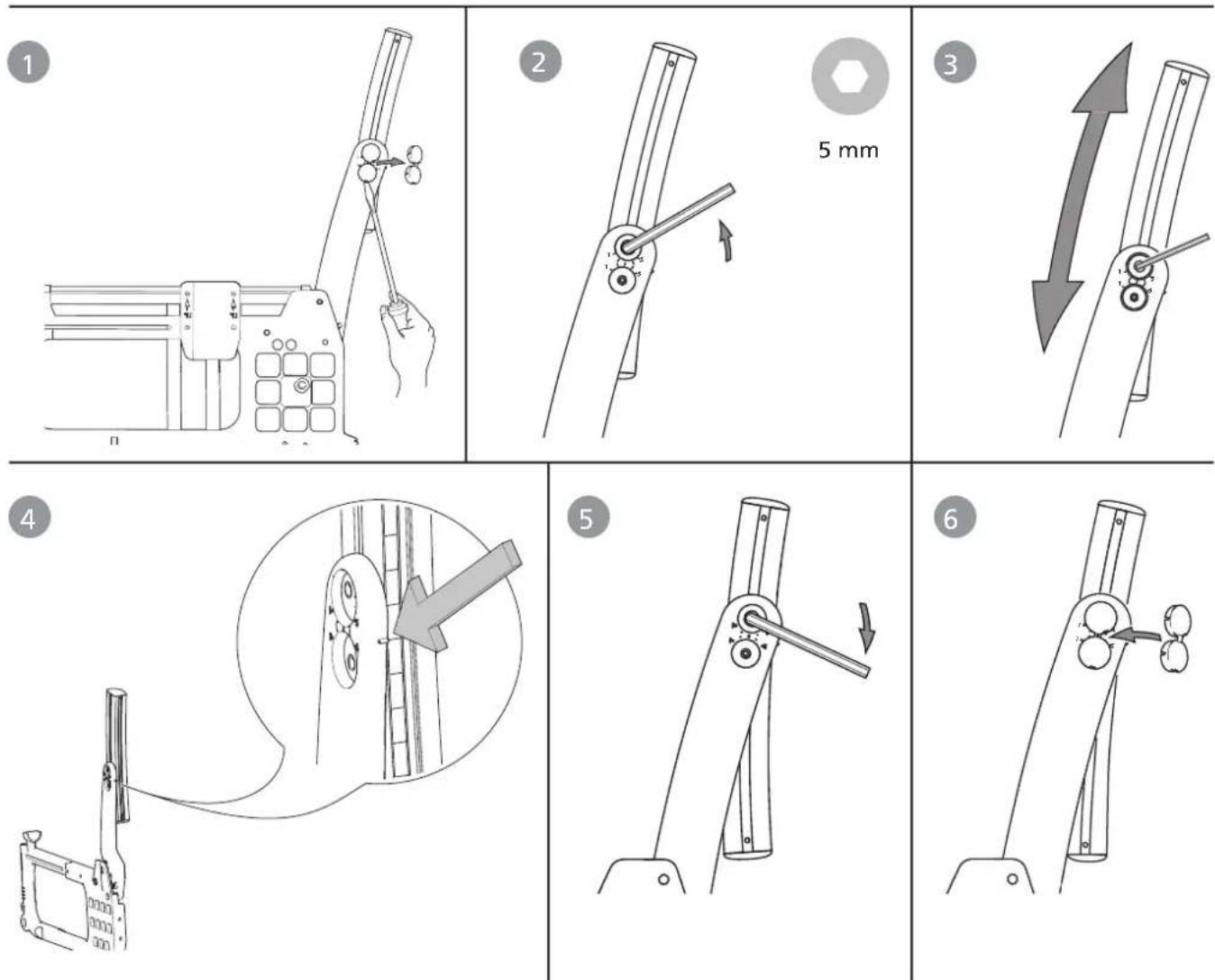

Rückenlehnenhöhe, einwinklige Rückenlehne

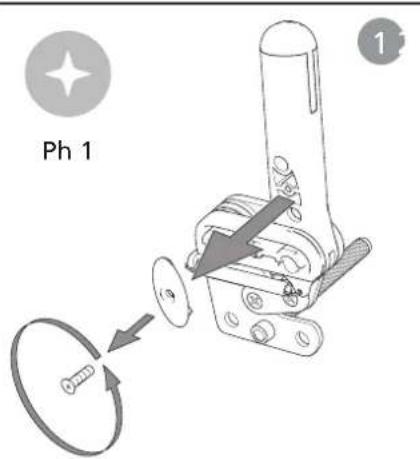

1. Schutzkappe entfernen.

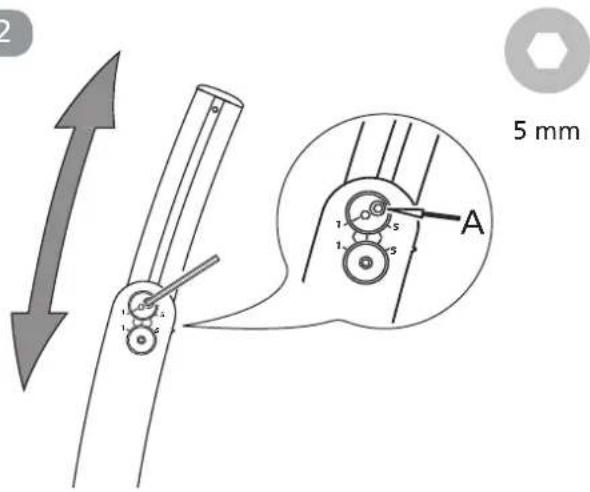

2. Stellschraube um max. 1 Drehung lösen.
3. • 1. Rückenlehnenhöhe mithilfe von Skala und Markierung an der unteren Rückenlehnenstange einstellen.

4. Stellschraube wieder anziehen.

5. Schutzkappe wieder anbringen.

Es besteht Kippgefahr: Stets die Kippschutzeinstellungen überprüfen.

6. Einstellungen Rückenlehne 3A

Rückenlehnenhöhe und Lumbalknick, zweiwinklige Rückenlehne

1. • 1. Schutzkappe entfernen und Stellschraube (A) um max. 1 Drehung lösen (siehe auch Abbildung 1 auf Seite 32).
2. Rückenlehnenhöhe mithilfe von Skala und Markierung an der unteren Rückenlehnenstange einstellen.

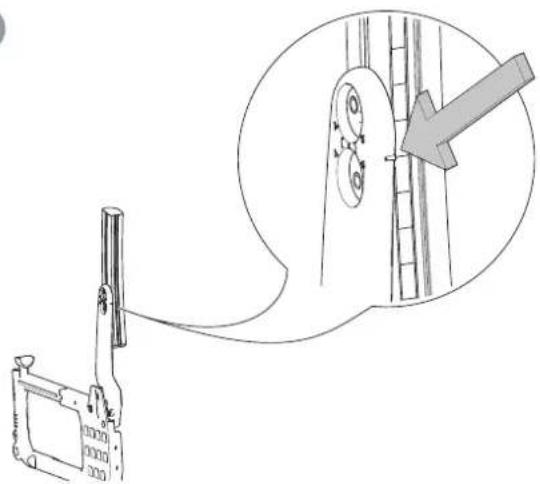

3. Inbusschlüssel in die Exzenterscheibe der Rückenlehnenbasis (B) einsetzen.

1-2

2 5 mm A 1 2 3 4 1 2 3

1. • 1. Gewünschten Lumbalknick einstellen.
2. Stellschraube wieder anziehen und Schutzkappe wieder anbringen, siehe auch Abbildungen 5 und 6 auf Seite 32.

Es besteht Kippgefahr: Stets die Kippschutzeinstellungen überprüfen.

3

6. Einstellungen Rückenlehne 3A

Rückenlehnenhöhe und Lumbalknick, dreiwinklige Rückenlehne

1. • 1. Schutzkappe entfernen und Stellschrauben (A) um max. 1 Drehung lösen (siehe auch Abbildungen 1 und 2 auf Seite 32).
2. Rückenlehnenhöhe mithilfe von Skala und Markierung an der unteren Rückenlehnenstange einstellen. Stellschrauben um max. 1/2 Drehung anziehen.

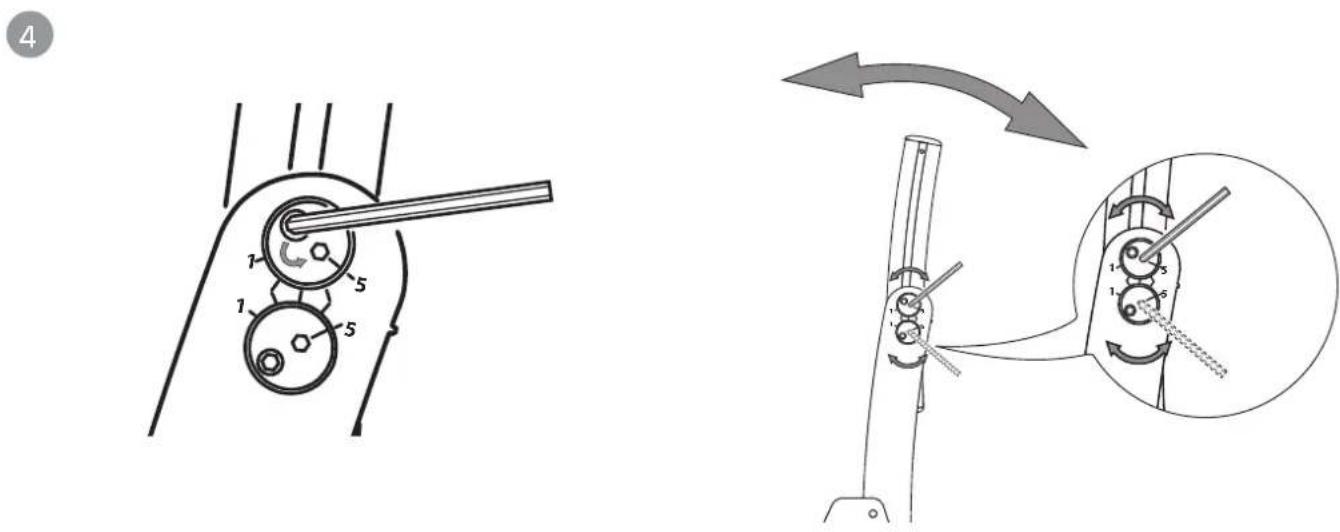

3. Inbusschlüssel in eine gewählte Exzenterscheibe (es wird die obere empfohlen) der Stellschraube einsetzen und um eine 1/2 Drehung lösen. Dann Inbusschlüssel in die Exzenterscheibe der Rückenlehnenbasis einsetzen und den erforderlichen Lumbalknick einstellen.

4. Stellschrauben wieder anziehen und Schutzkappe wieder anbringen, siehe auch Abbildungen 5 und 6 auf Seite 32.

Es wird empfohlen, beim Einstellen des Lumbalknicks mit der oberen Exzenterscheibe zu beginnen. Wenn ein größerer Winkel erforderlich ist, kann auch die untere Exzenterscheibe eingestellt werden.

Es besteht Kippgefahr: Stets die Kippschutzeinstellungen überprüfen.

1-2 A 5 mm 3

6. Einstellungen Rückenlehne 3A

Sitztiefe mithilfe von Lumbalknick, dreiwinklige Rückenlehne

Die Sitztiefe kann verlängert werden, indem der Rückenlehnenwinkel (Hüfte) und dann der Lumbalknick vergrößert werden.

1. Rückenlehnenwinkel einstellen (siehe auch Abbildungen 1 bis 3 auf Seite 32).

2. Lumbalknick mithilfe der Exzenterscheiben dem erforderlichen Rückenlehnenwinkel entsprechend einstellen, siehe Abbildungen 4 und 5 auf Seite 34.

3. Ggf. Sitzverlängerung montieren (Zubehör).

Es besteht Kippgefahr: Stets die Kippschutzeinstellungen überprüfen.

1

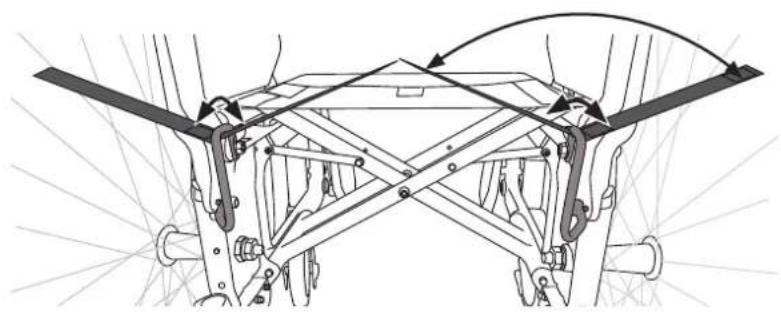

Montage Sitzverlängerung

1

Es besteht Kippgefahr: Stets die Kippschutzeinstellungen überprüfen.

2

7. Einstellungen Rückenlehne 2

Rückenlehnenhöhe

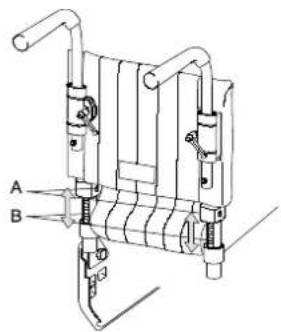

Die Rückenlehnenhöhe ist stufenlos von 30 bis 45 cm verstellbar. Zum Verstellen die Schrauben (A) mit 2-3 Umdrehungen lösen. Darauf achten, daß beide Seiten dieselbe Höhe haben, dies anhand der Anzeige (B) auf der Rückseite des Rückenrohres überprüfen. Schrauben wieder festziehen.

Es besteht Kippgefahr: Stets die Kippschutzeinstellungen überprüfen.

A B

5 mm

Rückenlehnenwinkel

Der Winkel ist stufenlos zwischen -50 - und 150 einstellbar, und zwar mit der Mutter auf der Innenseite der Antriebsradbefestigungen.

• Mutter an einem der Rückenrohre lösen, gewünschten Winkel einstellen und Mutter wieder festziehen.
• Das andere Rückenrohr ebenso einstellen.

Durch Vergleichen des Abstandes zwischen Rückenrohr und Armlehnenplatte prüfen, ob der Winkel auf beiden Seiten gleich groß ist.

Es besteht Kippgefahr: Stets die Kippschutzeinstellungen überprüfen.

Der Rückenlehnenbezug ist mit Hilfe der fünf Klettbänder und des Überzugs individuell einstellbar.

• Der Überzug muß einen angemessenen Abstand zwischen Sitz und Rückenlehne haben, damit sich der Benutzer bequem anlehnen kann.
• Alle Bänder durchhängen lassen und darauf achten, daß der Benutzer möglichst weit hinten auf dem Sitz sitzt.
• Die Bänder so spannen, daß sie am Rücken anliegen und den oberen Hüftbereich stützen.

Die obersten Bänder nicht zu stramm spannen, das wirkt sich nämlich auf das Aufklappen des Kreuzes aus, d. h. das Einrasten des Sitzrohres im Rahmen.

Es besteht Kippgefahr: Stets die Kippschutzeinstellungen überprüfen.

Die Bremsen sind stufenlos einstellbar.

1. Schrauben um einige Umdrehungen lösen.
2. Bremse in die richtige Position bringen.
3. Der Bremsklotz sollte in nicht aktiviertem Zustand einen Abstand von 15 - 20 cm zum Reifen haben.

4. Sicherstellen, dass sich die Bremse gerade in der Nut befindet und die Mutter anziehen. Bremsen überprüfen.

5. Sicherstellen, dass die Mutter auf der Innenseite blockiert.

Die Bremswirkung ist vom Reifendruck abhängig. Bei den Bremsen handelt es sich um Feststellbrem- sen, die nicht beim Fahren benutzt werden sollten.

Wenn die Antriebsräder in eine der vorderen Einstellungen montiert sind, ist es möglich, dass durch das Wegklappen einer Beinstütze eine aktivierte Bremse entriegelt wird. Um dies zu verhindern, sollte der Bremsgriff in einer „neutralen“ Position montiert werden. Auf diese Weise wird die Bremse erst entriegelt werden, wenn der Griff in Richtung Antriebsrad gedrückt wird.

1. Schrauben auf der Bremsgriffinnenseite lösen.
2. Ovale Platte entfernen und um 180° drehen (der Stift auf der Platteninnenseite muss im oberen Loch stecken).
3. Wieder befestigen.

Ph 1 1

Einstellung Bremsblock

Beinstütze, stufenlos winkelverstellbar

Sich niemals auf die Beinstützen stellen, da dadurch der Rollstuhl umkippen kann! Zum Hochheben des Rollstuhls die Beinstützen unter den Sitz klappen oder entfernen und den Rollstuhl am Gestell (vorne oder hinten) hochheben.

Die Schrauben und Knöpfe zur Befestigung der Fußplatten auch bei Nichtgebrauch stets montiert lassen.

Amputationsbeinstütze

Sich niemals auf eine Amputationsstütze setzen oder stellen. Zum Hochheben des Rollstuhls die Amputationsstützen entfernen, die Beinstützen unter den Sitz klappen (oder entfernen) und den Rollstuhl am Gestell (vorne oder hinten) hochheben.

4 mm

6 mm A B C +6 cm C B B B A A

Kippschutz

Der Kippschutz ist höhen-, winkel- und längenverstellbar.

Nach Einstellen von Sitzhöhe, Schwerpunkt, Rückenlehnenwinkel oder Rückenlehnenbezug muss der Kippschutz stets überprüft werden.

Der Sturzwinkel kann durch Austausch der Feder- scheiben, die zwischen Nabenhülse und Mutter montiert sind, geändert werden.

Bei der Montage sicherstellen, dass die Antriebsradachse richtig eingestellt ist. Der Schnellkupplungsknopf muss deutlich spürbar herausfedern.

Einstellung Schwerpunkt

Der Schwerpunkt kann eingestellt werden, indem die Position der Antriebsräder geändert wird. - Achswelle/Antriebsräder nach vorn/hinten bewegen

Die Bremsen müssen auch eingestellt werden, siehe Abschnitt „Einstellung Bremse“.

24 mm

Bei Verlagerung der Position der Antriebsräder nach vorn wird der Rollstuhl zwar manövrierfähiger, gleichzeitig steigt aber auch das Risiko für ein Umkippen.

Siehe Abschnitt „Sitzhöheneinstellung hinten durch Änderung der Antriebsradposition oder Antriebsradgröße“.

Der Schwerpunkt wird auch verändert, wenn der Sitz und/oder Rückenlehnenwinkel geändert wird.

Es wird der Einsatz des Kippschutzes empfohlen.

Sicherstellen, dass die Antriebsräder mit Steckachsennaben sicher montiert sind.

8. Justierungen

Greifreifen

Die Art und Weise, wie der Benutzer die Greifreifen benutzt, hängt vom Material der Greifreifen und ihrem Abstand zum Rad ab.

Greifreifen mit Schaumstoff- oder Kunststoffüberzügen besitzen eine erhöhte Reibungseigenschaft. Abruptes Bremsen kann zu leichten Verbrennungen durch Reibung (z. B. Blasen) führen.

Es ist darauf zu achten, dass beim Durchfahren enger Passagen das Risiko für eine Verletzung der Finger besteht. Es besteht darüber hinaus das Risiko, mit den Fingern in die Speichen zu gelangen.

Um das Risiko, mit den Fingern in die Speichen zu gelangen, zu mindern, wird die Montage eines Speichenschutzes empfohlen.

Einstellung des Greifreifenabstands

Für Greifreifen aus Aluminium, Edelstahl, mit Kunststoff- oder Schaumstoffüberzug für Antriebsräder der Größe 24 Zoll, 22 Zoll oder 20 Zoll gilt: Der Abstand zwischen Rad und Greifreifen kann durch Hinzufügen oder Entfernen von Abstandshaltern eingestellt werden.

4 mm

9. Zubehör - Einstellung, Handhabung

Bei Lieferung von Etac liegen allen Zubehörteilen Montageanleitungen bei. Die Anleitungen sind auch auf unserer Homepage www.etac.de zu finden.

Sitzkissen und Sitzkeil

Das Sitzkissen ist bei Lieferung 56 cm lang und wird vorn oder hinten auf die eingestellte Sitztiefe zugeschnitten. Darauf achten, dass das Kissen beim Messen vorschriftsmäßig zwischen den Rückenlehnenrohren liegt, mit den abgerundeten Ecken nach hinten.

Bei dem Sitzkissen handelt es sich um eine Standardausführung, die sich nicht für Rollstuhlfahrer mit wundgesessenen Stellen eignet.

Der Konturzusatz ist eine sinnvolle Ergänzung zum Sitzkissen. Durch ihn wird die Vorderkante des Sitzes ausgeglichen und damit ein größerer Sitzkomfort erreicht. Den Konturzusatz in die Innentasche des Sitzbezugs unter das Kissen platzieren. Der Pfeil auf dem Konturzusatz sollte dabei oben sein und nach vorn zeigen.

Armlehne, abnehmbar, höhenverstellbar

Die Befestigungen für die Armlehnen können auf zwei verschiedene Höhen montiert werden. In Position 1 kann die Höhe der Armlehnen zwischen 19 cm und 26 cm eingestellt werden und in Position 2 (Standard) in Stufen von jeweils 1 cm zwischen 24 cm und 31 cm.

10 mm 5 mm

Über das Anschlussstück wird sowohl die Höhe der Armlehne eingestellt als auch der Seitenschutz befestigt:

• Schraube lösen, durch die das Anschlussstück befestigt ist.
• Seitenschutz auf die gewünschte Höhe nach oben oder unten verschieben.
• Anschlussstück wieder auf dem Seitenschutz befestigen.

Ggf. kann die rechte Armlehne auch auf der linken Seite montiert werden und umgekehrt.

3 mm

Rollstuhl nicht an den Armlehnen hochheben.

Mit 24 Zoll-Reifen (Niederdruck) oder Vollgummireifen in Position C1 wird die Vorderkante des Antriebsrads nicht durch den Seitenschutz der Armlehne abgedeckt.

9. Zubehör - Einstellung, Handhabung

Armlehne, klappbar, höhenverstellbar

Die klappbare Armlehne ist in zwei Versionen erhältlich: Höhenverstellbar oder fest installiert. Sie wird auf das Rollstuhlgestell montiert und kann durch Drücken des roten Hebels (A) nach oben/unten geklappt werden.

Armlehnen den Montageanweisungen entsprechend montieren.

Die Armlehnenhöhe ist in Stufen von 1 cm zwischen 22 cm und 30 cm einstellbar.

• Den roten Hebel in eine Richtung drücken und Schrauben lösen, durch die die Armlehne am Gestell befestigt ist.
• Armlehne auf die gewünschte Höhe nach oben oder unten verschieben.
• Schrauben wieder anziehen.

Rollstuhl nicht an den Armlehnen hochheben.

Diese Armlehnen sind nicht mit dem Stockhalter oder mit Antriebsrädern in der Größe 24 Zoll, 22 Zoll oder 20 Zoll in Position C kombinierbar.

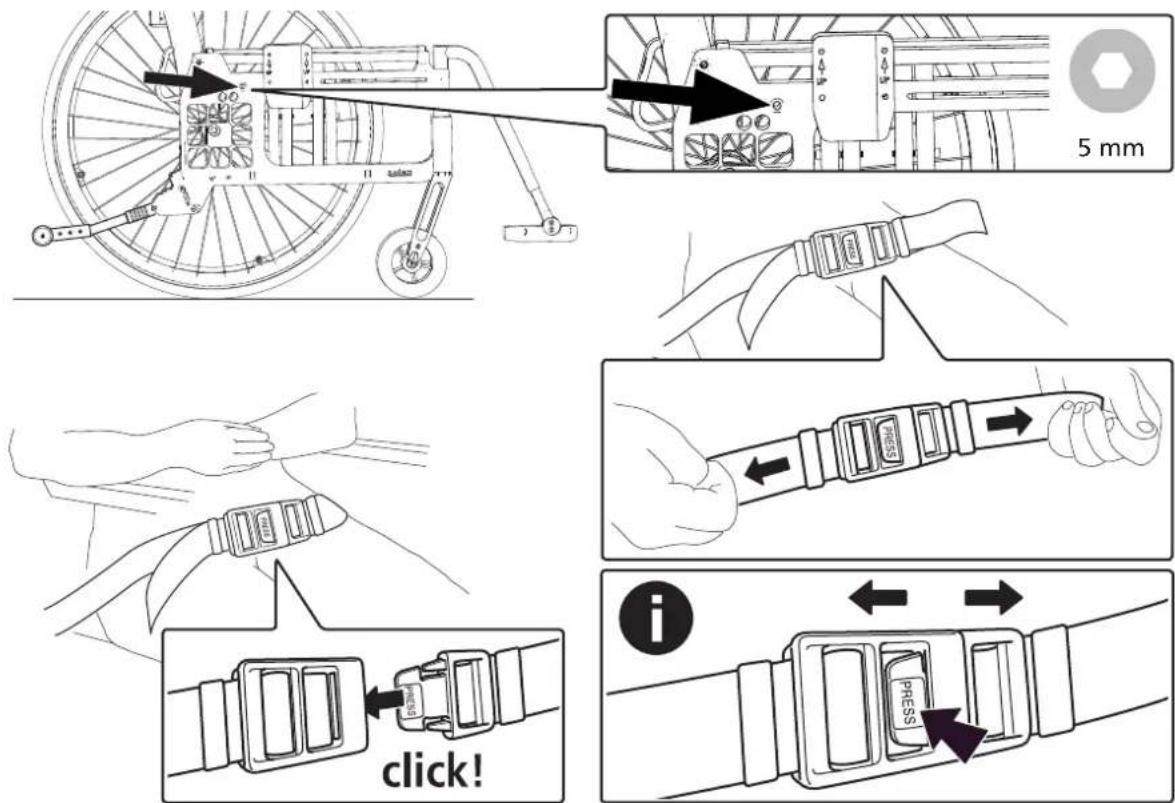

Der Beckengurt ist zweiteilig, längenverstellbar und mit einem Schnappverschluss ausgerüstet. Er wird am Rückenlehnenscharnier über den Reifenlagern befestigt.

Die Montageanweisungen werden mit dem Beckengurt geliefert.

Der Beckengurt wurde ausschließlich als Hilfsmittel für eine gute und sichere Sitzhaltung im Rollstuhl konzipiert. Er ersetzt nicht den Sicherheitsgurt im Fahrzeug.

Sicherstellen, dass der Benutzer nicht nach vorn rutschen kann, weil durch den Beckengurt ansonsten die Blutversorgung im Hüft- und Taillenbereich einschränkt wird.

9. Zubehör - Einstellung, Handhabung

Kopfstütze

Die Kopfstütze wird auf den Schiebebügel (Zubehör) montiert. Sie ist sowohl höhen-, tiefen- und winkelverstellbar als auch abnehmbar.

Vor dem Einstellen der Kopfstütze sicherstellen, dass sich der Benutzer in einer guten und sicheren Sitzposition befindet.

Das Gleichgewicht des Rollstuhls überprüfen, wenn der Benutzer sich gegen die Kopfstütze lehnt. Es wird der Einsatz des Kippschutzes empfohlen.

10. Technische Daten

	Rollstuhltyp	Produktnr. Cross 5	Gesamt-breite	Sitzhöhe hinten	Sitzhöhe vorn	Sitztiefe von Rückenleh-nenrohr**	Rückenleh-nenhöhe*	Transport-breite	Gewicht mit An-triebsrad	Max. Benutzerge-wicht
Cross 5	35 cm kurz 13	123001 56,0	cm 34-51 cm	34-51 cm 36-42	cm 32-45 cm	32 cm 15,0 kg	135 kg
	35 cm lang 13	123002 56,0	34-51 34-51 4	2-48 32-45 32	cm 15,2 kg 135 kg
	37,5 cm kurz 13	123003 58,5	34-51 34-51	36-42 32-45 32	cm 15,1 kg 135 kg
	37,5 cm lang 13	123004 58,5	34-51 34-51	42-48 32-45 32	cm 15,3 kg 135 kg
	40 cm kurz 13	123005 61,0	34-51 34-51 3	6-42 32-45 32	cm 15,2 kg 135 kg
	40 cm lang 13	123006 61,0	34-51 34-51 4	2-48 32-45 32	cm 15,4 kg 135 kg
	42,5 cm kurz 13	123007 63,5	34-51 34-51	36-42 32-45 32	cm 15,3 kg 135 kg
	42,5 cm lang 13	123008 63,5	34-51 34-51	42-48 32-45 32	cm 15,5 kg 135 kg
	45 cm kurz 13	123009 66,0	34-51 34-51 3	6-42 32-45 32	cm 15,5 kg 135 kg
	45 cm lang 13	123010 66,0	34-51 34-51 4	2-48 32-45 32	cm 15,7 kg 135 kg
	47,5 cm kurz 13	13123011 68,5	34-51 34-51	36-42 32-45 32	cm 15,6 kg 135 kg
	47,5 cm lang 13	13123012 68,5	34-51 34-51	42-48 32-45 32	cm 15,8 kg 135 kg
	50 cm kurz 13	13123013 71,0	34-51 34-51 3	6-42 32-45 32	cm 15,7 kg 135 kg
	50 cm lang 13	13123014 71,0	34-51 34-51 4	2-48 32-45 32	cm 15,9 kg 135 kg
Cross 5 XL	47,5 cm kurz 13	13123111 68,5	cm 40-51 cm	40-51 cm 36-42 cm	32-45 cm 32 cm	15,9 kg 160 kg
	47,5 cm lang	13123112	68,5	40-51	40-51	42-48	32-45	32 cm	16,1 kg	160 kg
	50 cm kurz	13123113	71,0	40-51	40-51	36-42	32-45	32 cm	16,0 kg	160 kg
	50 cm lang	13123114	71,0	40-51	40-51	42-48	32-45	32 cm	16,2 kg	160 kg
	52,5 cm kurz	13123115	73,5	40-51	40-51	36-42	32-45	32 cm	16,1 kg	160 kg
	52,5 cm lang	13123116	73,5	40-51	40-51	42-48	32-45	32 cm	16,3 kg	160 kg
	55 cm kurz	13123117	76,0	40-51	40-51	36-42	32-45	32 cm	16,3 kg	160 kg
	55 cm lang	13123118	76,0	40-51	40-51	42-48	32-45	32 cm	16,5 kg	160 kg
	57,5 cm kurz	13123119	78,5	40-51	40-51	36-42	32-45	32 cm	16,4 kg	160 kg
	57,5 cm lang	13123120	78,5	40-51	40-51	42-48	32-45	32 cm	16,6 kg	160 kg
	60 cm kurz	13123121	81,0	40-51	40-51	36-42	32-45	32 cm	16,5 kg	160 kg
	60 cm lang	13123122	81,0	40-51	40-51	42-48	32-45	32 cm	16,7 kg	160 kg

* Gilt für Cross-Modelle mit Rückenlehne 3A. Für Cross-Modelle mit Rückenlehne 3A hoch gilt: 38 - 51 cm.
** Mit dreiwinkliger Rückenlehne + max. 7 cm

Cross 5	Die Angaben zu Maßen und Gewichten beziehen sich auf einen Rollstuhl mit 24 Zoll-Antriebsrädern mit Steckachsennaben, Hochdruckbereifung, Aluminium-Greifreifen, Beinstützen, Fußplatten, Bremsen, Armlehnen und 6 1/2 Zoll-Lenkrädern mit mittleren Gabeln. Die angegebenen Maße können um ± 2 % abweichen.
Cross 5 XL	Die Angaben zu Maßen und Gewichten beziehen sich auf einen Rollstuhl mit 24 Zoll-Antriebsrädern mit Steckachsennaben, Massivbereifung, Edelstahl-Greifreifen, Querstange, Beinstützen, Fußplatten, Fersenbändern, Bremsen, Armlehnen und 6 1/2 Zoll-Lenkrädern mit mittleren Gabeln. Die angegebenen Maße können um ± 2 % abweichen.

11. Pflege und Wartung

Bezug

Der Bezug besteht aus einem zweilagigen Polyestergewebe. Der Sitzbezug ist an längs verlaufenden Nuten in den Sitzrohren befestigt und lässt sich leicht vom Fahrgestell abnehmen, indem die Endabschlüsse abgeschraubt werden.

Der Rückenlehnenbezug lässt sich abnehmen, indem die Endabschlüsse abgeschraubt werden und kann dann nach oben abgezogen werden.

Rückenlehnen- und Sitzbezug gemäß den Pflegehinweisen am Produkt waschen.

Antriebsräder/Lenkräder, Vordergabelbefestigungen

Reifen/Schlauch: Den Reifendruck (siehe Reifenaufdruck) mindestens einmal monatlich überprüfen, ebenso wie das Reifenprofil.

Speichen: Durch lose Speichen können sich die Räder verziehen. Zum Nachziehen der Speichen einen Fachhändler kontaktieren.

Radachsen: Haare und Verunreinigungen bei Bedarf von den Radachsen entfernen.

Kugellager: Wartungsfrei.

Greifreifen: Wenn ein Greifreifen so beschädigt ist, dass die Hände verletzt werden können, ist er auszuwechseln.

Vordergabelbefestigungen:

Um die besten Betriebsbedingungen zu erreichen, sollten die Befestigungen in einem 90°-Winkel installiert werden. Ebenfalls überprüfen, ob die Vordergabelbefestigungen richtig angezogen sind.

Bremsen

Die Bremswirkung ist vom Reifendruck abhängig. Starke Verschmutzung kann sich negativ auf die

Bremswirkung auswirken. Die Funktion der Bremsen einmal monatlich überprüfen. Bei Justierungsbedarf siehe Abschnitt „Einstellung Bremse“.

Reinigung des Fahrgestells

Für das Wohlbefinden des Benutzers und eine lange Lebensdauer des Rollstuhls sollte der Rollstuhl regelmäßig gereinigt werden. Er ist mit Entwässerungsöffnungen versehen und lässt sich dadurch leicht abwaschen und trocknen.

Fahrgestell mit einem Reiniger ohne Schleifmittel und einem pH-Wert von 5 – 9 oder mit 70%igem Waschalkohol reinigen. Nachspülen und trocknen.

Sonstiges

Funktioniert der Rollstuhl nicht, ist der Fachhändler oder der Kundendienst zu kontaktieren. Ein defekter Rollstuhl darf nicht verwendet werden.

Bei Überholung und Austausch von Komponenten sind Etac-Originalersatzteile oder Komponenten entsprechender Qualität zu verwenden, siehe Kombinationstabellen. Etac übernimmt keine Haftung für Schäden oder Verletzungen, die durch die Verwendung von Nicht-Originalteilen entstehen.

Bei Bedarf bewegliche Teile/Scharniere z. B. mit Fahrradöl o. Ä. schmieren.

12. Tests und Garantieleistungen

Crashtest:

Die Rollstühle von Etac sind gemäß ISO 7176-19 geprüft. Die Crashtests werden im Technical Research Institute of Sweden in Schweden durchgeführt. Die Tests wurden mit der Anschnallvorrichtung vom Typ UNWIN_WWR/ATF/K/R und dem Dreipunktgurt vom Typ 907523, Klippan Safety AB, vorgenommen.

Nutzdauer:

Das Produkt wurde geprüft und erfüllt die Anforderungen aus EN 12183. Die Lebensdauer des Hauptprodukts beträgt mindestens fünf (5) Jahre bei ordnungsgemäßer Verwendung gemäß Verwendungszweck, Sicherheitsvorschriften, Anweisungen zur Überholung und Bedienungsanleitung. Das Hauptprodukt besteht aus dem Basisgestell mit Sitz und Rückenstütze. Weitere Komponenten bzw. Zubehörteile sind gemäß Bedienungsanleitung und den Anweisungen zur Überholung zu verwenden. Die tatsächliche Produktlebensdauer kann je nach Nutzungshäufigkeit und -intensität variieren, beträgt jedoch maximal zehn (10) Jahre. Danach muss das Produkt außer Betrieb genommen werden!

Folgende Oberflächenbehandlungsverfahren wurden eingesetzt:

Lackierte Flächen = Polyester-Pulverbeschichtung oder ED-Beschichtung Unlackierte Aluminiumteile = Eloxalbeschichtung Unlackierte Stahlflächen = Galvanisierung

CE-Kennzeichnung:

Das Produkt hat die gemeinsam festgelegten Beurteilungen und Tests gemäß produktgruppenspezifischer Europa-Normen durchlaufen. Eine Kombinationsübersicht finden Sie unter www.etac.com.

Garantie:

5 Jahre Garantie auf Material- und Fabrikationsfehler. Die AGB finden Sie unter www.etac.com.

Spezialeinstellungen:

Spezialeinstellungen sind solche Anpassungen, die von den Handbuchanweisungen und -einstellungen abweichen. Vom Kunden speziell angepasste Rollstühle dürfen Etacs CE-Kennzeichnung nicht behalten. Die Etac-Gewährleistung verliert ihre Gültigkeit. Falls Sie Fragen in Bezug auf die Gültigkeit der Anpassungen haben, wenden Sie sich bitte an Etac.

Wird der Rollstuhl in Kombination mit anderen Produkten eingesetzt, die nicht von Etac hergestellt wurden, dann wird keines der Produkte mit der CE-Kennzeichnung zertifiziert werden, sofern es für sie keine Kombinationsverträge gibt. Den aktuellen Informationsstand erhalten Sie direkt bei Etac.

Den nationalen Bestimmungen entsprechend entsorgen

Etac Sverige AB

Box 203

334 24 Anderstorp

Sweden

Tel [phone]

Fax [phone]

[e-mail]

www.etac.se

Etac GmbH

Bahnhofstraße 131,

45770 Marl,

Germany

Tel [phone]

Fax [phone]

[e-mail]

www.etac.de

Etac AB (export)

Box 203

334 24 Anderstorp

Sweden

Tel [phone]

Fax [phone]

[e-mail]

www.etac.com

Etac Holland BV

Fluorietweg 16a,

1812RR Alkmaar,

Nederland

Tel [phone]

Fax [phone]

[e-mail]

www.etac.com

Etac AS

Pb 249,

1501 Moss,

Norway

Tel [phone]

Fax [phone]

[e-mail]

www.etac.no

Etac UK Limited
