BEDIENUNGSANLEITUNG FEM 1742 H Fleurelle

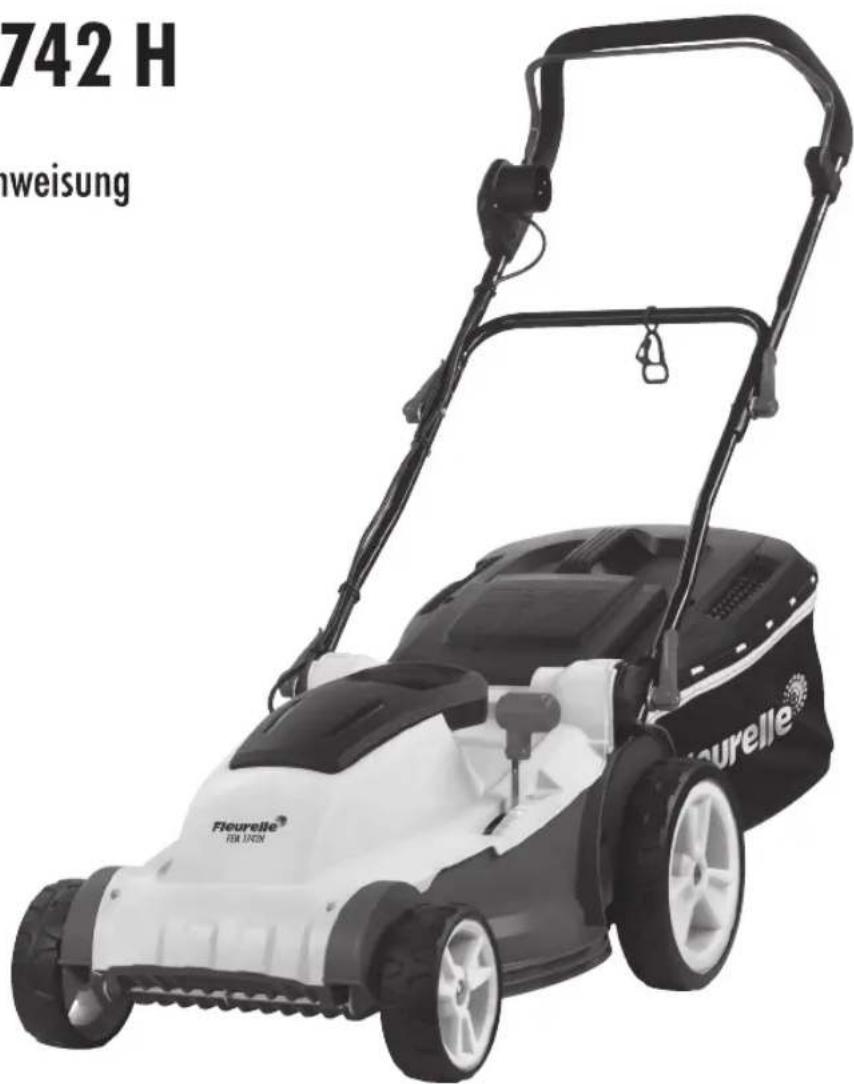

Elektrorasenmäher FEM 1742 H

Gebrauchsanweisung

742 H nweisung Fleurelle® FLEURELIE®

KIG GmbH

Am Tannenwald 2

D-66459 Kirkel

Originalbetriebsanleitung

Customer:

Date:

Product:

[Non-Text]

Job no.:

Grafik no.

Software:

Fonts:

Praktiker

17-12-2009

Fleurelle Elektrorasenmäher

FEM 1742 H

2009110083

50012

InDesign CS3

FuturaT

Colours:

Black

Verwendungszweck.... 5

Sicherheitshinweise 6

Bildzeichen/Aufschriften auf dem Gerät ... 6

Sicherheitshinweise in der Anleitung ..... 6

Allgemeine Sicherheitshinweise 6

Allgemeine Beschreibung 9

Funktionsbeschreibung 9

Übersicht 9

Montage 10

Bügelgriff montieren 10

Grasfangkorb montieren 10

Bedienung 10

Grasfangkorb einhängen / abnehmen ... 10

Schnitthöhe einstellen 11

Mulcheinsatz einschieben .....11

Ein- und Ausschalten 11

Füllstandsanzeige 11

Arbeiten mit dem Rasenmäher 12

Reinigung/Wartung/Lagerung 12

Allgemeine Reinigungs- und

Wartungsarbeiten 12

Messer austauschen 13

Lagerung 13

Entsorgung/Umweltschutz 13

Ersatzteile......

Fehlersuche ....

Technische Daten ....

Garantie ....

Reparatur-Service......

EG-Konformitätserklärung ......

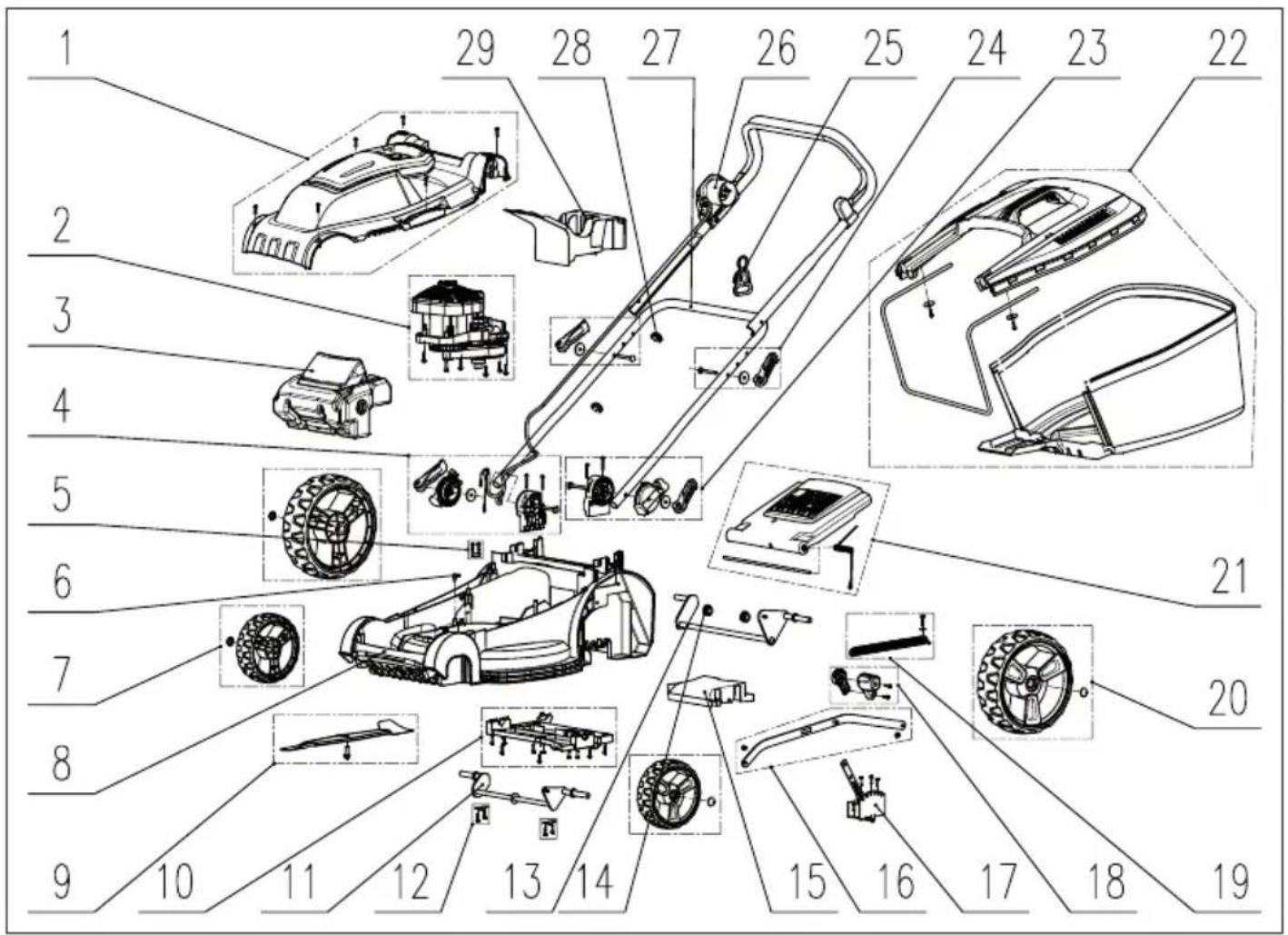

Explosionszeichnung ....

Grizzly Service-Center ....

Originalbetriebsanleitung

Elektro-Rasenmäher FEM 1742 H

Lieferumfang

Nehmen Sie das Gerät vorsichtig aus der Packung und prüfen Sie, ob die nachfolgenden Teile vollständig sind:

• Rasenmäher mit montiertem unterem Holm und Bügelgriff mit Gerätekabel
• Grasfangkorb (zweiteilig)
• Kabelzugentlastung
• 2 Kabelhalter
• Mulcheinsatz
• Montagematerial Bügelgriff
• Montagematerial Fangkorb
• Betriebsanleitung

Verwendungszweck

Das Gerät ist nur für das Mähen von Rasen- und Grasflächen im häuslichen Bereich bestimmt.

13 Jede andere Verwendung, die in dieser Anleitung

13 nicht ausdrücklich zugelassen wird, kann zu

14 Schäden am Gerät führen und eine ernsthafte

15 Gefahr für den Benutzer darstellen.

15 Das Gerät ist zum Gebrauch durch Erwachsene

15 bestimmt. Kinder sowie Personen, die mit dieser

16 Anleitung nicht vertraut sind, dürfen das Gerät

17 nicht benutzen. Die Benutzung des Gerätes bei

19 Regen oder feuchter Umgebung ist verboten.

Der Hersteller haftet nicht für Schäden, die durch bestimmungswidrigen Gebrauch oder falsche Bedienung verursacht wurden.

Sicherheitshinweise

Dieser Abschnitt behandelt die grundlegenden Sicherheitsvorschriften bei der Arbeit mit dem Elektro-Rasenmäher.

Bildzeichen/Aufschriften auf dem Gerät

Achtung!

Lesen Sie die Bedienungsanleitung aufmerksam durch.

Tragen Sie Augen- und Gehörschutz.

Setzen Sie das Gerät nicht der Feuchtigkeit aus. Arbeiten Sie nicht bei Regen und schneiden Sie kein nasses Gras.

Verletzungsgefahr durch weggeschleuderte Teile.

ehende Personen von dem Mäher fern halten.

Vorsicht - Scharfe Schneidmesser! Füße und Hände fernhalten. Verletzungsgefahr!

ausschalten und Netzstecker ziehen vor Einstellungs- oder Reinigungsarbeiten oder wenn sich das Netzkabel verfangen hat oder beschädigt ist.

Gefahr durch beschädigtes Netzkabel. Netzkabel von dem Gerät und den Schneidmessern fernhalten!

Achtung!

Nachlauf des Rasenmähermessers.

Angabe des Schallleistungspegels L_wa in dB.

Schutzklasse II

rogeräte gehören nicht in den Hausmüll.

Das Gerät ist nur zur Verwendung in Anwesen vorgesehen, die eine Dauerstrombelastbarkeit des Netzes ≥ 100 A je Phase haben und von einem Verteilnetz mit einer Nennspannung 400/230 V versorgt werden.

Sicherheitshinweise in der Anleitung

Gefahrenzeichen mit Angaben zur Verhütung von Personen- oder Sachschäden.

Gebotszeichen (anstelle des Ausrufungs- zeichens ist das Gebot erläutert) mit Angaben zur Verhütung von Schäden.

Hinweiszeichen mit Informationen zum besseren Umgang mit dem Gerät.

Allgemeine Sicherheitshinweise

Dieses Gerät kann bei unsachgemäßem Gebrauch ernsthafte Verletzungen verursachen. Um Personen- und Sachschäden zu vermeiden, lesen und beachten Sie unbedingt die folgenden Sicherheitshinweise und machen Sie sich mit allen Bedienteilen gut vertraut.

Vorbereitung:

- Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden; es sei denn, sie werden

durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhalten von ihr Anweisungen, wie das Gerät zu benutzen ist.

• Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.
• Erlauben Sie niemals Kindern oder anderen Personen, die die Bedienungsanleitung nicht kennen, das Gerät zu benutzen. Örtliche Bestimmungen können das Mindestalter des Benutzers festlegen.
• Setzen Sie das Gerät niemals ein, während Personen, besonders Kinder und Haustiere, in der Nähe sind.
• Der Bediener oder Nutzer ist für Unfälle oder Schäden an anderen Menschen oder deren Eigentum verantwortlich.
• Überprüfen Sie das Gelände, auf dem das Gerät eingesetzt wird und entfernen Sie alle Gegenstände (z.B. Steine, Stöcke, Drähte), die erfasst und weggeschleudert werden können.
• Tragen Sie geeignete Arbeitskleidung wie festes Schuhwerk mit rutschfester Sohle und eine robuste, lange Hose. Benutzen Sie das Gerät nicht, wenn Sie barfuß gehen oder offene Sandalen tragen.
• Führen Sie vor jeder Benutzung eine Sichtprüfung des Gerätes durch. Benutzen Sie das Gerät nicht, wenn Schutz-einrichtungen (z.B. Prallschutz oder Grasfangkorb), Teile der Schneideinrichtung oder Bolzen fehlen, abgenutzt oder beschädigt sind. Zur Vermeidung einer Unwucht dürfen abgenutzte oder beschädigte Werkzeuge und Bolzen nur satzweise ausgetauscht werden.
• Seien Sie vorsichtig bei Geräten mit mehreren Schneidwerkzeugen, da die Bewegung eines Messers zur Rotation der übrigen Messer führen kann.
• Benutzen Sie nur Ersatz- und Zubehörteile, die vom Hersteller geliefert und empfohlen werden. Der Einsatz von Fremdteilen führt zum sofortigen Verlust des Garantieanspruches.

Arbeiten mit dem Gerät:

Führen Sie Füße und Hände beim Arbeiten nicht in die Nähe oder unter rotierende Teile. Es besteht Verletzungsgefahr.

Beachten Sie den Lärmschutz und örtliche Vorschriften. Die Benutzung des Gerätes kann an bestimmten Tagen (z.B. Sonn- und Feiertagen), während bestimmter Tageszeiten (Mittagszeiten, Nachtruhe) oder in besonderen Gebieten (z.B. Kurorten, Kliniken etc.) eingeschränkt oder verboten sein.

• Schalten Sie den Motor nach Anweisung ein und nur dann, wenn Ihre Füße in sicherem Abstand von den Schneidwerkzeugen sind.
• Benutzen Sie das Gerät nicht bei Regen, bei schlechter Witterung, in feuchter Umgebung oder an nassem Rasen. Arbeiten Sie nur bei Tageslicht oder bei guter künstlicher Beleuchtung.
• Arbeiten Sie mit dem Gerät nicht, wenn Sie müde oder unkonzentriert sind oder nach der Einnahme von Alkohol oder Tabletten. Legen Sie immer rechtzeitig eine Arbeitspause ein. Gehen Sie mit Vernunft an die Arbeit.
• Achten Sie beim Arbeiten auf einen sicheren Stand, insbesondere an Hängen. Arbeiten Sie immer quer zum Hang, niemals auf- oder abwärts. Seien Sie besonders vorsichtig, wenn Sie die Fahrtrichtung am Hang ändern. Arbeiten Sie nicht an übermäßig steilen Hängen.
• Führen Sie das Gerät nur im Schritttempo. Seien Sie besonders vorsichtig, wenn Sie das Gerät umkehren, zu sich heranziehen oder rückwärts gehen.
• Schalten Sie das Gerät mit Vorsicht entsprechend den Anweisungen in dieser Anleitung ein. Achten Sie auf ausreichenden Abstand der Füße zu rotierenden Messern.
• Kippen Sie das Gerät nicht beim Starten, außer wenn dies beim Anlaufen in hohem

Gras erforderlich ist. In diesem Fall kippen Sie das Gerät durch Drücken des Griffholms so, dass die Vorderräder des Geräts leicht angehoben werden. Überprüfen Sie immer, dass sich beide Hände in Arbeitsstellung befinden, bevor das Gerät wieder auf den Boden zurückgestellt wird.

- Arbeiten Sie nie ohne Prallschutz, Grasfangkorb oder Mulcheinsatz. Halten Sie sich immer entfernt von der Auswurföffnung.

Achtung Gefahr! Messer läuft nach. Es besteht Verletzungsgefahr.

- Das Gerät darf nicht angehoben oder transportiert werden, solange der Motor läuft. Schalten Sie das Gerät ab, wenn es zum Transport gekippt werden muss, wenn andere Flächen als Rasen überquert werden und wenn das Gerät zu und von der zu mähenden Fläche bewegt wird.

- Halten Sie die Grasauswurföffnung stets sauber und frei. Entfernen Sie Schnittgut nur im Stillstand des Gerätes.

- Hinterlassen Sie das Gerät nie unbeaufsichtigt Wartung und Lagerung: am Arbeitsplatz.

- Arbeiten Sie nicht mit einem beschädigten, unvollständigen oder ohne die Zustimmung des Herstellers umgebauten Gerät. Verwenden Sie das Gerät nie mit beschädigten Schutzeinrichtungen oder Abschirmungen oder fehlenden Sicherheitseinrichtungen wie Ablenk- und/oder Grasfangeinrichtungen.

- Überlasten Sie Ihr Gerät nicht. Arbeiten Sie nur im angegebenen Leistungsbereich und ändern Sie nicht die Reglereinstellungen am Motor. Verwenden Sie keine leistungsschwachen Maschinen für schwere Arbeiten. Benutzen • Sie Ihr Gerät nicht für Zwecke, für die es nicht bestimmt ist.

- Benutzen Sie das Gerät nicht in der Nähe von entzündbaren Flüssigkeiten oder Gasen. Bei Nichtbeachtung besteht Brand- oder Explosions gefahr.

- Heben oder tragen Sie niemals das Gerät mit laufendem Motor.

- Schalten Sie das Gerät aus, ziehen Sie den Netzstecker ab und vergewissern Sie sich, dass alle beweglichen Teile still stehen: - immer, wenn Sie das Gerät verlassen und wenn es nicht verwendet wird. - bevor Sie Blockierungen lösen oder Verstopfungen im Auswurfkanal beseitigen; - wenn das Netzkabel beschädigt oder verheddert ist, - bevor Sie das Gerät überprüfen, reinigen oder daran arbeiten; - wenn ein Fremdkörper getroffen wurde. Suchen Sie nach Beschädigungen am Gerät und führen Sie die erforderlichen Reparaturen durch, bevor Sie erneut starten und mit dem Gerät arbeiten; - falls das Gerät anfängt, ungewöhnlich stark zu vibrieren, ist eine sofortige Überprüfung erforderlich.

- Bringen Sie Hände oder Füße niemals in die Nähe oder unter rotierende Teile. Bei Sichelmähern darf sich nie vor die Grasauswurföffnung gestellt werden.

Wartung und Lagerung:

- Sorgen Sie dafür, dass alle Muttern, Bolzen und Schrauben fest angezogen sind und das Gerät in einem sicheren Arbeitszustand ist. - Versuchen Sie nicht, das Gerät selbst zu reparieren, es sei denn, Sie besitzen hierfür eine Ausbildung. Sämtliche Arbeiten, die nicht in dieser Anleitung angegeben werden, dürfen nur von uns ermächtigten Kundendienststellen ausgeführt werden.

m Bewahren Sie das Gerät an einem trockenen Ort und außerhalb der Reichweite von Kindern auf.

- Behandeln Sie Ihr Gerät mit Sorgfalt. Halten Sie nt die Werkzeuge scharf und sauber, um besser und sicherer arbeiten zu können. Befolgen Sie die Wartungsvorschriften.

- Tragen Sie Schutzhandschuhe, wenn Sie die Schneideinrichtung wechseln.

- Überprüfen Sie die Grasfangeinrichtung regelmäßig auf Verschleiß und Verformungen. Ersetzen Sie aus Sicherheitsgründen ver-

schlissene oder beschädigte Teile. Seien Sie beim Einstellen der Messer besonders vorsichtig, damit Ihre Finger nicht zwischen den rotierenden Messern und fest stehenden Teilen der Maschine eingeklemmt werden.

- Überprüfen Sie, dass nur Ersatzschneidwerkzeuge verwendet werden, die vom Hersteller zugelassen sind.

mit dem Stromnetz. Berühren Sie kein beschädigtes Netzkabel, solange es mit dem Stromnetz verbunden ist. Ein beschädigtes Netzkabel kann zum Berühren spannungsführender Teile führen.

Allgemeine Beschreibung

Elektrische Sicherheit:

• Achten Sie darauf, dass die Netzspannung Der Elektro-Rasenmäher besitzt ein parallel mit den Angaben des Typenschildes überein-zur Schnittebene sich drehendes Schneidstimmt.
• Schließen Sie das Gerät nach Möglichkeit nur Elektromotor, einem robusten Kunststoffgean eine Steckdose mit Fehlerstrom-Schutzeimhäuse, einem Sicherheitsschalter und einem richtung (FI-Schalter) mit einem AuslösestromPrallschutz sowie einem Grasfangkorb mit von nicht mehr als 30 mA an.
• Füllstandsanzeige ausgestattet. Der mitgelie-
• Vermeiden Sie Körperberührungen mit geer- ferte Mulcheinsatz gestattet das Mulchmähen. deten Teilen (z.B. Metallzäune, Metallpfosten) zusätzlich ist das Gerät 6-fach höhenverstell-
• Verwenden Sie nur zugelassene Netzkabel bar und hat leichtgängige Räder. (Bauart H05VV-F oder H05RN-F), die für den Die Funktion der Bedienteile entnehmen Sie Außenbereich geeignet sind und höchstens bitte den nachfolgenden Beschreibungen. 75 m lang sind. Der Litzenquerschnitt des Netz-
  Der Elektro-Rasenmäher besitzt ein parallel zur Schnittebene sich drehendes Schneidwerkzeug. Er ist mit einem leistungsstarken Elektromotor, einem robusten Kunststoffgehäuse, einem Sicherheitsschalter und einem Prallschutz sowie einem Grasfangkorb mit Füllstandsanzeige ausgestattet. Der mitgelieferte Mulcheinsatz gestattet das Mulchmähen. Zusätzlich ist das Gerät 6-fach höhenverstellbar und hat leichtgängige Räder. Die Funktion der Bedienteile entnehmen Sie bitte den nachfolgenden Beschreibungen.

kabels muss mindestens 1,5 m ^2 betragen. Rollen Sie eine Kabeltrommel vor Gebrauch immer ganz ab. Überprüfen Sie das Kabel auf Schäden.

- Verwenden sie für die Anbringung des Netzkabels die dafür vorgesehene Kabelaufhängung.

- Halten Sie das Netzkabel beim Arbeiten von dem Schneidwerkzeug fern. Führen Sie das Netzkabel grundsätzlich hinter der Bedienungsperson. Die Schneidmesser können die Leitungen beschädigen und zum Berühren spannungsführender Teile führen.

- Benutzen Sie das Gerät nicht, wenn das Kabel beschädigt oder abgenutzt ist.

- Schalten Sie das Gerät aus und ziehen Sie den Netzstecker aus der Steckdose, wenn das Netzkabel beschädigt ist. Wenn das Netzkabel beschädigt wird, muss es durch den Hersteller oder seinen Kundendienst oder eine qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden

- Verbinden Sie kein beschädigtes Netzkabel

Funktionsbeschreibung

Die Abbildungen für die Bedienung des Gerätes finden Sie auf den Seiten 2-4.

Übersicht

1 Bügelgriff

2 Starthebel

3 Obere Spannhebel

4 Unterer Holm

5 Prallschutz

6 Untere Spannhebel

7 Grasfangkorb

8 Hinterräder

9 Vorderräder

10 Gerätegehäuse

11 Hebel zur Schnitthöhenverstellung

12 2 Tragegriffe

13 Kabelhalter

14 Kabelzugentlastung

15 Gerätekabel

16 Entriegelungsknopf (nicht sichtbar)

17 Gerätesteckdose

18 Netzkabel

Montage

Ziehen Sie vor allen Arbeiten an dem Gerät den Netzstecker.

Bügelgriff montieren

Unteren Holm hochklappen:

1. Klappen Sie den unteren Holm (4) hoch bis zur gewünschten Winkelposition.

2. Verriegeln Sie die unteren Spannhebel (6), indem Sie diese in Richtung Holm (4) drücken. Das Spannen sollte mit mittlerer Kraft erfolgen, ansonsten ist ein Nachregulieren nötig. Drehen des Spannhebels (6) gegen den Uhrzeigersinn zum Lockern und im Uhrzeigersinn zur festeren Spannung.

Kabelzugentlastung einhängen:

Schieben Sie die Kabelzugentlastung (14) über den Bügelgriff (1).

Bügelgriff montieren:

1. Befestigen Sie den Bügelgriff (1) mit den beiliegenden Schrauben, den Unterlegscheiben und den oberen Spannhebeln (3) rechts und links am unteren Holm (4). Es sind drei Positionen möglich.

2. Drehen Sie die Spannhebel (3) im Uhrzeigersinn.

3. Verriegeln Sie die Spannhebel (6), indem Sie diese in Richtung Holm (4) drücken. Die Spannhebel müssen so angezogen sein undso am Holm anliegen, dass ein Spannen mit mittlerer Kraft erfolgen kann. Ansonsten muss der Spannhebel weiter im Uhrzeigersinn gedreht werden oder gegen den Uhrzeigersinn gelockert werden.

Kabelhalter einklipsen:

Klipsen Sie die Kabelhalter (

A, 13)

am unteren Holm ein und fixieren Sie damit das Gerätekabel (A, 15).

Grasfangkorb montieren

Grasfangkorb zusammenbauen:

1. Schieben Sie das Rohrgestell (19) in das Fangkorbnetz (20). Achten Sie darauf, dass das Rohrgestell vollständig eingeschoben ist (siehe kleines Bild rechts).

Der Rohrgestellbügel passt dabei in die Nut (21) an der Unterseite des Fangkorbes

1. Stülpen Sie die Kunststoff-Laschen (22) über das Rohrgestell (19).

Bedienung

Achtung: Gerät nicht ohne vollständig angebrachten Prallschutz, Grasfangkorb oder Mulcheinsatz betreiben. Es besteht Verletzungsgefahr!

Grasfangkorb einhängen / abnehmen

1. Heben Sie den Prallschutz (5) an.

2. Hängen Sie den Grasfangkorb (7) in die dafür vorgesehene Aufhängung (23) an der Rückseite des Gerätes ein.

3. Positionieren Sie den Prallschutz (5) auf dem Grasfangkorb (7), er hält diesen an richtiger Position.
4. Zum Abnehmen des Grasfangkorbes (7) heben Sie den Prallschutz (5) an und hängen den Grasfangkorb aus. Klappen Sie den Prallschutz an das Gerätegehäuse zurück.

Zum Entleeren des Grasfangkorbs siehe auch Kapitel „Entsorgung/Umweltschutz“.

Schnitthöhe einstellen

Schalten Sie das Gerät aus, ziehen Sie den Netzstecker und warten Sie den Stillstand des Messers ab. Es besteht die Gefahr von Personenschäden.

Greifen Sie den Hebel (11) zur Schnitthöhenverstellung und führen Sie ihn an der Rasterung vorbei auf die gewünschte Einstellung der Schnitthöhe.

Das Gerät besitzt 6 Positionen zur Einstellung der Schnitthöhe:

35 - 45 - 55 - 65 - 75 - 85 mm

Die richtige Schnitthöhe beträgt bei einem Zierrasen etwa 30 - 45 mm, bei einem Nutzrasen etwa 30 - 65 mm.

Für den ersten Schnitt in der Saison sollte eine hohe Schnitthöhe gewählt werden.

Mulcheinsatz einschieben

Der Mulcheinsatz wird beim Mulchmähen anstelle des Grasfangkorbs in den Auswurfschacht eingeschoben.

1. Heben Sie den Prallschutz (5) an und hängen Sie ggf. den Grasfangkorb (siehe F 7) aus.

2. Schieben Sie den Mulcheinsatz (24) in den Auswurfschacht ein. Achten Sie darauf, dass der Mulcheinsatz vollständig eingeschoben ist.

3. Positionieren Sie den Prallschutz (5) auf dem Mulcheinsatz.

Der Mulcheinsatz verschließt den Auswurfschacht. Dadurch wird der feingeschnittene Grasschnitt als natürlicher Dünger und Feuchtigkeitsspender auf den Rasen zurückgebracht.

Ein- und Ausschalten

1. Stecken Sie den Stecker des Netzkabels (18) in die Gerätesteckdose (17).

2. Formen Sie aus dem Ende des Netzkabels eine Schlaufe und hängen diese in die Kabelzugentlastung (14) ein.

3. Schließen Sie das Gerät an die Netzspannung an.
4. Achten Sie vor dem Einschalten darauf, dass das Gerät keine Gegenstände berührt.
5. Zum Einschalten drücken Sie den Entriegelungsknopf (16) am Handgriff und halten gleichzeitig den Starthebel (2) gedrückt. Lassen Sie den Entriegelungsknopf (16) los.
6. Zum Ausschalten lassen Sie den Starthebel (2) los.

Nach dem Ausschalten des Gerätes dreht sich das Messer noch für einige Sekunden. Berühren Sie das laufende Messer nicht. Es besteht die Gefahr von Personenschäden.

Füllstandsanzeige

Seitlich am Grasfangkorb ist eine Füllstandsanzeige angebracht. Die aerodynamische Luftführung der Klappe sorgt zusätzlich für die optimale Füllung.

Klappe geöffnet: Grasfangkorb leer

Klappe geschlossen: Grasfangkorb voll

Arbeiten mit dem Rasenmäher

Regelmäßiges Mähen regt die Graspflanze zu einer verstärkten Blattbildung an, lässt aber gleichzeitig Unkrautpflanzen absterben. Daher wird der Rasen nach jedem Mähvorgang dichter und es entsteht ein gleichmäßig be- lastbarer Rasen.

Der erste Schnitt erfolgt ab etwa April bei einer Aufwuchshöhe von 7 - 8 cm. In der Haupt-vegetationszeit wird der Rasen mindestens einmal pro Woche gemäht.

• Die beiden Tragegriffe (siehe A, 12) erleichtern Ihnen den Transport des Gerätes.
- Beginnen Sie mit dem Mähen in der Nähe der Steckdose und arbeiten Sie von der Steckdose weg.
- Führen Sie das Netzkabel immer hinter sich und bringen Sie es nach dem Wenden auf die schon gemähte Seite.
- Führen Sie das Gerät im Schritttempo in möglichst geraden Bahnen. Für ein lückenloses Mähen sollten sich die Bahnen immer um wenige Zentimeter überlappen.
- Stellen Sie die Schnitttiefe so ein, dass das Gerät nicht überlastet wird. Andernfalls kann der Motor beschädigt werden.
- Arbeiten Sie an Hängen immer quer zum Hang. Seien Sie besonders vorsichtig beim Rückwärtsgehen und Ziehen des Gerätes.
- Reinigen Sie das Gerät nach jedem Einsatz wie im Kapitel „Reinigung, Wartung, Lagerung“ beschrieben.

Schalten Sie nach der Arbeit und zum Transport das Gerät aus, ziehen Sie den Netzstecker und warten Sie den Stillstand des Messers ab. Es besteht die Gefahr von Personenschäden

Reinigung/Wartung/ Lagerung

Lassen Sie Arbeiten, die nicht in dieser Anleitung beschrieben sind, von einer von uns ermächtigten Kundendienststelle durchführen. Verwenden Sie nur Originalteile.

Tragen Sie beim Umgang mit dem Messer Handschuhe.

Schalten Sie vor allen Wartungs- und Reinigungsarbeiten das Gerät aus, ziehen Sie den Netzstecker und warten Sie den Stillstand des Messers ab.

Allgemeine Reinigungs- und Wartungsarbeiten

Spritzen Sie den Rasenmäher nicht mit Wasser ab. Es besteht die Gefahr eines elektrischen Schlages.

• Halten Sie das Gerät stets sauber. Verwenden Sie zum Reinigen eine Bürste oder ein Tuch, aber keine scharfen Reinigungs- bzw. Lösungsmittel.
• Entfernen Sie nach dem Mähen anhaftende Pflanzenreste mit einem Holz- oder Plastikstück von den Rädern, den Lüftungsöffnungen, der Auswurföffnung und dem Messerbereich. Verwenden Sie keine harten oder spitzen Gegenstände, Sie könnten das Gerät beschädigen.
• Ölen Sie von Zeit zu Zeit die Räder.
• Kontrollieren Sie den Rasenmäher vor je- dem Gebrauch auf offensichtliche Mängel wie lose, abgenutzte oder beschädigte Teile. Prüfen Sie den festen Sitz aller Mut- tern, Bolzen und Schrauben.
• Überprüfen Sie Abdeckungen und Schutzeinrichtungen auf Beschädigungen und korrekten Sitz. Tauschen Sie diese gegebenenfalls aus.

Messer austauschen

Ist das Messer stumpf, so kann es von einer Fachwerkstätte nachgeschliffen werden. Ist das Messer beschädigt oder zeigt eine Unwucht, so muss es ausgewechselt werden (siehe Kapitel Ersatzteile).

1. Drehen Sie das Gerät um.

2. Benutzen Sie feste Handschuhe und halten Sie das Messer (25) fest. Drehen Sie die Messerschraube (26) gegen den Uhrzeigersinn mit Hilfe eines Schraubenschlüssels von der Motorspindel ab.

3. Bauen Sie das neue Messer in umgekehrter Reihenfolge wieder ein. Achten Sie darauf, dass das Messer richtig positioniert ist und die Schraube fest angezogen ist.

Lagerung

Damit das Gerät weniger Platz beansprucht, entriegeln Sie die vier Spannhebel und klappen Sie den Bügelgriff und den unteren Holm zusammen. Achten Sie darauf, dass die Kabel nicht eingeklemmt werden.

• Bewahren Sie das Gerät trocken und außerhalb der Reich weite von Kindern auf.
• Lassen Sie den Motor abkühlen, bevor Sie das Gerät in geschlossenen Räumen abstellen.
• Umhüllen Sie das Gerät nicht mit Nylonsäcken, da sich Feuchtigkeit bilden könnte.

Wir haften nicht für durch unsere Geräte hervorgerufene Schäden, sofern diese durch unsachgemäße Reparatur oder den Einsatz von Nicht-Originalteilen bzw. durch nicht bestimmungsgemäßen Gebrauch verursacht werden.

Entsorgung/Umweltschutz

Führen Sie Gerät, Zubehör und Verpackung einer umweltgerechten Wiederverwertung zu.

Elektrogeräte gehören nicht in den Hausmüll.

• Geben Sie das Gerät an einer Verwertungsstelle ab. Die verwendeten Kunststoff- und Metallteile können sortenrein getrennt werden und so einer Wiederverwertung zugeführt werden. Fragen Sie hierzu unser Service-Center.
• Werfen Sie geschnittenes Gras nicht in die Mülltonne, sondern führen Sie es der Kompostierung zu oder verteilen Sie es als Mulchschicht unter Sträuchern und Bäumen.
  • Die Entsorgung Ihrer defekten eingesendeten Geräte führen wir kostenlos durch.

Ersatzteile

Verwenden Sie zum Nachkauf von Ersatzteilen die angegebene Service-Adresse oder Fax-Nummer. Geben Sie bei der Bestellung unbedingt die Bestellnummer an.

Ersatzmesser 13700301

Fehlersuche

Problem Mögliche Ursache Fehlerbehebung
Gerät startet nicht	Netzspannung fehlt	Steckdose, Kabel, Leitung, Stecker prüfen, ggf. Reparatur durch Elektrofachmann
	Ein-/Ausschalter defekt	Reparatur durch KundendienstKohlebürste
	Motor defekt
	Gras zu lang	Größere Schnitthöhe einstellen. Durch Drücken des Griffholms die Vorderräder leicht anheben.
Motor setzt aus	Blockierung durch Fremdkörper	Fremdkörper entfernen
Arbeitsergebnis nicht zufriedenstellend oder Motor arbeitet schwer	Schnitthöhe zu niedrig Geringere Schnitthöhe einstellen
	Messer stumpf	Messer schleifen lassen oder austauschen
	Messerbereich verstopft Gerät reinigen
	Messer falsch montiert Messer korrekt einbauen
Messer rotiert nicht	Messer durch Gras blockiert	Gras entfernen
	Messerschraube locker Messerschraube festziehen
Abnorme Geräusche, Klappern oder Vibrationen	Messerschraube locker Messerschraube festziehen
	Messer beschädigt Messer austauschen

Technische Daten

Elektro-Rasenmäher......FEM 1742 H

Aufnahmeleistung des Motors .....1700 W

Netzspannung .....220-240V\~, 50 Hz

Schutzklasse ...... II☐

Schutzart IP24

Leerlaufdrehzahl 3300 min ^1

Schnittkreis 420 mm

Schnitthöhe....35/45/55/65/75/85 mm

Gewicht.... 22 kg

Volumen Grasfangkorb 53 l

Schalldruckpegel

(L_pA) 89 dB(A), K = 1,84 dB(A

Schallleistungspegel ( L_wA )

garantiert 96 dB(A)

gemessen......92,3 dB(A), K_wA=1,84 dB(A

Vibration ( a_n ) ..... max. 1,7 m/s ^2 , K=1,5 m/s ^2

Das Gerät ist nur zur Verwendung in Anwesen vorgesehen, die eine Dauerstrombelastbarkeit des Netzes ≥ 100 A je Phase haben und von einem Verteilnetz mit einer Nennspannung 400/230 V versorgt werden.

Falls nötig, halten Sie bitte Rücksprache mit Ihrem Elektrizitätsversorgungsunternehmen, dass die Dauerstrombelastbarkeit des Netzes am Anschlusspunkt für den Anschluss des Gerätes ausreicht.

Lärm- und Vibrationswerte wurden entsprechend den in der Konformitätserklärung genannten Normen und Bestimmungen ermittelt. Technische und optische Veränderungen können im Zuge der Weiterentwicklung ohne Ankündigung vorgenommen werden. Alle Maße, Hinweise und Angaben dieser Bedienungsanleitung sind deshalb ohne Gewähr. Rechtsansprüche, die aufgrund der Bedienungsanleitung gestellt werden, können daher nicht geltend gemacht werden.

Garantie

• Für dieses Gerät leisten wir 24 Monate Garantie. Für gewerbliche Nutzung und Austauschgeräte gilt eine verkürzte Garantie.
• Schäden, die auf natürliche Abnutzung, Überlastung oder unsachgemäße Bedienung zurückzuführen sind, bleiben von der Garantie ausgeschlossen. Bestimmte Bauteile unterliegen einem normalen Verschleiß und sind von der Garantie ausgeschlossen. Insbesondere zählen hierzu: Messer.
• Voraussetzung für Garantieleistungen ist zudem die Einhaltung der Hinweise zur Reinigung und Wartung.
• Schäden, die durch Material- oder Hersteller-fehler entstanden sind, werden unentgeltlich durch Ersatzlieferung oder Reparatur beseitigt. Voraussetzung ist, dass das Gerät unzerlegt und mit Kauf- und Garantienachweis an den Händler zurückgegeben wird.

Reparatur-Service

- Sie können Reparaturen, die nicht der Garantie unterliegen, gegen Berechnung von unserem Service-Center durchführen lassen. Unser Service-Center erstellt Ihnen gerne einen Kostenvoranschlag.

Wir können nur Geräte bearbeiten, die ausreichend verpackt und frankiert eingesandt wurden.

- Achtung: Bitte liefern Sie Ihr Gerät im Reklamations- oder Servicefall gereinigt und mit einem Hinweis auf den Defekt an unsere Service-Adresse.

Unfrei - per Sperrgut, Express oder mit sonstiger Sonderfracht - eingeschickte Geräte werden nicht angenommen.

• Die Entsorgung Ihrer defekten eingesendeten Geräte führen wir kostenlos durch.

Original EC-Declaration of Conformity EG-Konformitätserklärung

We, the company

Wir, die Firma

: KIG GmbH

Am Tannenwald 2

D-66459 Kirkel

erklären in alleiniger Verantwortung, dass das weiter unten genannte Produkt

type of product / Geräteart

: Lawn Mower / Elektrorasenmäher

trademark / Handelsmarke

die grundlegenden Anforderungen der aufgeführten EG-Richtlinien erfüllt:

2006/42/EG Maschinen-Richtlinie

Benannte Stelle: TÜV SÜD Product Service GmbH (0123)

2000/14/EG Richtlinie über umweltbelastende Geräuschemissionen

LWA = 96dB(A) garantiert (K=1,84dB(A)), LWA = 92,3dB(A) gemessen

Vibration: 1,7m/s² (K=1,5m/s²)

2000/14/EC Annex III, Part B, item 32

Benannte Stelle: TÜV SÜD Industrie Service GmbH (0036)

2005/88/EG Änderung der Richtlinie 2000/14/EG

2004/108/EG Richtlinie über die elektromagnetische Verträglichkeit

applied standards / angewandte Vorschriften:

EN 55014-1:2006

EN 55014-2:1997 + A1:2001

EN 60335-1:2002 + A13:2008

EN 60335-2-77:2006

EN 61000-3-11:2000

EN 61000-3-2:2006

EN 62233:2008

Bevollmächtigung zur Zusammenstellung technischer Unterlagen:

Name / Name: Head of Quality Management / Leitung Qualitätsmanagement

Adress(e): KIG GmbH, Am Tannenwald 2, DE-66459 Kirkel

0 5. NOV. 2010

Kirkel,

Place, Date / Ort, Datum

, DE-66459 Kirkel Signature Unterschrift KIG GmbH Reiner Witka

Geschäftsführung

Signature / Unterschrift KIG GmbH Michael Molitor

DE 00701
Prokurist

Explosionszeichnung

1 29 28 27 26 25 24 23 22 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 21 20

Grizzly Gartengeräte GmbH & CO KG

Kunden-Service

Georgenhäuser Str. 1

64409 Messel

Tel.: [phone]

Fax: [phone]

e-mail: [e-mail]

www.grizzly-gmbh.de

2010-11-10_34791_gs
