BEDIENUNGSANLEITUNG Nexus TFA

Herzlichen Glückwunsch zum Erwerb der Wetterstation "Nexus" (Kat.Nr. 35.1075).

Diese Wetterstation besteht aus einer Empfangseinheit (Monitor) und einer Vielzahl von

Außensensoren, die ein breites Spektrum an Wettermesswerten wie z.B. Außentemperatur,

Luftfeuchtigkeit, Windstärke und Windrichtung, Regenmenge und den barometrischen Luftdruck anzeigen können.

Empfangseinheit

Die Empfangseinheit verfügt über eine Funkuhr mit Alarm und Wettervorhersage. Sie misst die Innentemperatur und Raumluftfeuchtigkeit und zeigt die durch die Außensensoren verschiedene Messwerte an. Des Weiteren bietet die Hauptstation eine Anzeige der Innen- / und Außentemperatur, Luftdruck- und Luftfeuchtigkeits-Trends, sowie eine Mondphasenanzeige und die aktuellen Zeiten des Sonnenauf- und Sonnenuntergangs.

Das Hauptgerät speichert bis zu 3000 Wetterdaten ohne die Verbindung zu einem Computer.

Wenn Sie das Hauptgerät mittels eines USB-Kabels und der beiliegenden Software mit einem Computer verbinden, können Sie eine unbegrenzte Anzahl von Wetterdaten auf dem Computer anzeigen und speichern.

Externe Wettersensoren

Die externen Sensoren sind ein Thermo-Hygrometer Sensor, ein Anemometer (Windmesser) und ein Regensensor. Alle Daten der Außensensoren werden per Funk (433.92 Mhz) auf die Hauptstation übertragen. An der Wetterstation Kat.Nr. 35.1075 lassen sich bis zu 5 Thermo-Hygrometer Sensoren ablesen und ermöglicht so die Anzeige von 5 verschiedenen Kanälen für die Temperatur und Luftfeuchtigkeit.

Funktionen

Wettervorhersage

- Sonnig, leicht bewölkt, bewölkt, leichter Regen, starker Regen, Schnee und stürmischem Wetter

Luftdruck

- Aktueller oder historischer Luftdruck (mBar/hPa, mmHg oder inHg)

- Höhen oder Meereshöhen Anpassung für den Luftdruck

- T rendanzeige für Luftdruck

- Speicher des barometrischer Luftdruck der letzten 24 Stunden

- Anzeige der gemessenen Luftdruck – Änderungen mittels Balkendiagramm

Mondphase

- 12 unterschiedliche Mondphasenanzeigen

- Mondphasenkalender bis 2099

- V oraus- oder Rückblick der Mondphase der letzten oder zukünftigen 39 Tage

Funkuhr

- Die Uhrzeit und das Datum werden durch das DCF77 Signal per Funk übertragen (können jedoch manuell eingestellt werden)

Uhr und Kalender (12 Std. / 24 Std.) (Monat/Tag oder Tag/Monat)

• Unterschiedliche Kombinationen von Zeit- und Datumsanzeige möglich
• 6 Sprachen für die Wochentagsanzeige einstellbar (Englisch / Deutsch / Französisch / Italienisch / Spanisch / Niederländisch)

Alarm

• Einmaliger Alarm: ertönt einmalig zu einer bestimmten Zeit
• W ochentagsalarm: ertönt täglich von Montag bis Freitag zu einer bestimmten Zeit
• Pre-Alarm: Mit dieser Funktion Sie sich 30 Minuten vor der eigentlichen Weckzeit des einmaligen Alarms oder des Wochentagsalarms wecken lassen, wenn die Außentemperatur +2°C oder niedriger beträgt.
• Programmierbare Schlummerfunktion (1 – 15 Minuten)

Zeit des Sonnenauf- und Sonnenuntergangs

• Errechnet die Sonnenaufgangs- und –untergangszeiten mit den geographischen Informationen, die vom Benutzer zur Verfügung gestellt werden (DST, Zeitzonenversatz, Eingabe von Breitengrade und Längengrade)
• über 133 vorab hinterlegte Städte können für die automatische geographische Informationseingabe ausgewählt werden

Temperatur und relative Luftfeuchtigkeit mit Trendanzeige

• Anzeige der Innen- und Außentemperatur und relative Luftfeuchtigkeit auf dem Display (°C order °F)
• T rendanzeige für Temperatur und relative Luftfeuchtigkeit
• Taupunktanzeige
• Speicherung von MIN und MAX von Temperatur und relativer Luftfeuchtigkeit

Komfortzonen – Indikator

- Der Komfortzonen – Indikator analysiert die aktuellen Umgebungsbedingungen (angenehm, feucht, trocken)

Niederschlagsmenge

• Speichert die Niederschlagsmenge der letzten Stunde, der letzten 24 Stunden, des vergangenen Tages, der letzten Woche und des letzten Monats (in inch oder mm)
• Täglicher Niederschlagsalarm, wenn der gefallene Niederschlag für den gegenwärtigen Tag eine vorab eingegebene Menge übersteigt

Windinformationen

• T emperatur am Platz des Anemometers (Windmessers)
• Temperatur des "Wind Chill" Faktors (°C order °F)
• Kompassanzeige der Windrichtung. Windrichtungswinkel können als Kompasspunkte oder Peilung angezeigt werden
• Durchschnittliche Wind- und Windböengeschwindigkeit (mph, m/s, Knoten und km/h)
• Speicherung des täglichen Windgeschwindigkeits- und Windböengeschwindigkeitsmaximums
• W indgeschwindigkeitsalarm für die durchschnittliche Windgeschwindigkeit und Windböengeschwindigkeit

Speicher – Funktionen

• Speichert bis zu 3000 Wetteraufzeichnungen (ohne Computeranschluss) mit Speicherintervallen (1-Stunden-Einstellung per Default)
• Mögliche Intervalle: 5 Min., 10 Min., 20 Min., 30 Min., 1 Std., 1^1/2 Std., 2 Std., 3 Std., 4 Std., 6 Std., 24 Std.
• USB- Port zum Anschluss an einen Computer für das Hochladen der Wetterdaten

LED Hintergrundbeleuchtung

- Lichtsensor zur automatischen Einstellung einer Hintergrundbeleuchtung des Displays, wenn die Umgebungsbeleuchtung zu gering ist. Diese Einstellung kann manuell ein- und ausgeschaltet oder auf automatisch eingestellt werden (der automatische Betrieb ist nur mit dem externen Netzadapter möglich)

Weiterer Lieferumfang

- Faltbarer Tischfuß zur Aufstellung des Displays auf einem Tisch oder zur Befestigung an der Wand

Bestandteile des kompletten Sets der Wetterstation

		Komponenten	AnschlüsseHardware
		Empfangseinheit	AC/DC 7.5V Adapter USB
		Thermo-Hygrometer Sensor
		Regen Sensor:- Trichterförmige Abdeckung mit Batteriefach- Überlaufmechanismus- Schutzgitter	4 Schrauben zur Befestigung der Einheit am Boden
		Anemometer (Wind Sensor):-Wind – Fahne- Wind – Räder- Anemometer – Arm- Anemometer – Halter	4 Schrauben zur Befestigung der Einheit an einer vertikalen Oberfläche
			2m (6ft) USB Kabel

Installation Ihrer Wetterstation Inbetriebnahme der externen Wettersensoren

Bevor Sie die Empfangseinheit installieren, aktivieren Sie bitte zuerst alle externen Sensoren.

Stellen Sie bitte beim Aufstellen der Sensoren sicher, dass sich diese in der Empfangs – Reichweite der Empfangseinheit befinden. Idealerweise befinden sich die Außensensoren in Sichtweite der Hauptstation ohne Hindernisse jeglicher Art. Bäume, Metalle und elektronische Geräte können eine Übertragung stören. Bitte testen Sie den Empfang, bevor Sie die Wetterstation dauerhaft aufbauen und befestigen.

Überprüfen Sie bitte auch, ob die Sensoren leicht für Reinigung und Wartung zugänglich sind. Die Außensensoren sollten wöchentlich gereinigt werden, da Schmutzrückstände und Ablagerungen die Sensorenmessungen beeinflussen können.

Installation des Thermo-Hygro Sensor(s)

1. Öffnen Sie die Batterieabdeckung am Boden des Thermo-Hygro Sensors.
2. Stellen Sie den gewünschten Kanal am Schalter ein
3. Legen Sie 2 "AA" 1,5V Alkaline Batterien polrichtig ein
4. Benutzen Sie einen spitzen Stift um den "RESET" - Knopf, der sich im Batteriefach des Thermo-Hygrometer Sensors befindet, zu drücken
5. Verschließen Sie die Batterieabdeckung wieder und stellen den Sensor an der gewünschten Stelle auf

TIPP:

• Der Thermo-Hygro-Sensor sollte an einem Platz angebracht sein, an dem freie Luftzirkulation, Sonnenschutz und Schutz vor extremen Wetterbedingungen gewährleistet ist. Wählen Sie einen schattigen Platz aus, wie zum Beispiel unter einem Dach.
• Benutzen Sie die mitgelieferte Wandbefestigung, wenn Sie die Einheit an einer vertikalen Oberfläche anbringen möchten.
• V ermeiden Sie das Anbringen der Sensoren neben Hitzequellen, z.B. Ofen oder Heizkörper.
• V ermeiden Sie Plätze, an welchen sich die Hitze sammelt und die Sonne zurück gestrahlt wird, wie z.B. Metal, Bausteine oder Betonbauwerke, Straßenbelag, Terrassen und Dachterrassen.
• Idealerweise befestigen Sie den Sensor oberhalb einer natürlichen Oberfläche, z.B. über dem Rasen.
• Die internationale Standardhöhe für Temperaturmessungen liegt bei 1,25 m (4 ft) über dem Boden.

Installation des Regenmessers

1. Entriegeln Sie den Kopf des Regensensors durch Drehen der beiden seitlichen Knöpfe entgegen dem Uhrzeigersinn.
2. Öffnen Sie vorsichtig die Batterieabdeckung und legen Sie 2 "AA",1.5V Alkaline Batterien polrichtig in das Batteriefach ein.
3. Setzen Sie den oberen Teil des Regensensors wieder vorsichtig in das Untergestell ein, und verriegeln es durch Drehen der beiden Knöpfe im Uhrzeigersinn.
4. Stellen Sie den Regensensor an einen Ort, wo der Niederschlag ungehindert in den Sensor fallen kann. Idealerweise 1 m über dem Boden.

Zum sicheren Halt können Sie den Regensensor mit den mitgelieferten Schrauben auf dem Untergrund befestigen

1. Für eine optimale Leistung, muss der Sensor exakt waagerecht stehen. Um nachzuprüfen, ob der Sensor waagerecht steht, nehmen Sie die Abdeckung ab und prüfen, ob Luftblase in der Wasserwaage im Inneren des Sensors in der Mitte befindet.

2. Bringen Sie das Schutzgitter auf dem oberen Ende an. Der Schutz verhindert, dass Laub in den Sensor gelangen.

TIPP:

• Der Regensensor muss auf offenem Gelände frei von Mauern, Zäunen oder anderen Abdeckungen sein, die das Einlaufen der Niederschlagsmenge in den Sensor verhindern können, oder einen zusätzlichen Flüssigkeitseinfall simulieren. Bäume und Dächer können ebenfalls Ablagerungen verursachen.
• Es ist ebenfalls wichtig, dass die in den Sensor eingebrachte Niederschlagsmenge ungehindert an der Unterseite wieder abfließen kann. Stellen Sie sicher, dass sich keine Flüssigkeit an der Unterseite des Sensors sammelt.
• Der Niederschlagsmesser funktioniert mit einem Magneten. Dem zufolge stellen Sie den Regensensor bitte nicht in der Nähe von magnetischen Feldern auf.

Installation des Anemometer (Wind Sensor)

1. Befestigen Sie die das Schalenkreuz am Anemomter.
2. Befestigen Sie den montierten Anemometer mit Hilfe des Haltearmes an der Haupteinheit.
3. Legen Sie 2 "AA", 1.5V Alkaline Batterien in das Batteriefach der Haupteinheit ein
4. Bringen Sie den Anemomter mit der beiliegenden Halterung vorzugsweise an einem Mast oder auf einer vertikalen Oberfläche an.
5. Damit die Empfangsstation die korrekte Windrichtung, die die Windfahne mist, anzeigen kann, müssen folgende Punkte beachtet werden:

I. Legen Sie Batterien ein.

II. Positionieren Sie die Windfahne Richtung Norden. Benutzen Sie nötigenfalls einen Kompass, um eine genaue Eingabe zu gewährleisten.

III. Benutzen Sie einen spitzen Stift und drücken Sie den “SET” – Knopf, der sich im Batteriefach des Wind-Sensors befindet.

Anmerkung: Alternativ kann der Windsensor auch ohne diesen Vorgang befestigt werden.

Es muss dann sichergestellt werden, dass das Gerät wie folgt befestigt und ausgerichtet wird:

Die Windfahne muss mit der Spitze nach Norden zeigen, während die komplette Windfahne auf einer Linie mit dem Haltearm ist (“Flosse” bündig mit dem Haltearm, Spitze zeigt von der Haupteinheit weg).

TIPP:

• Stellen Sie sicher, dass der Wind rund um das Anemometer nicht durch Gebäude, Bäume oder andere Objekte abgelenkt wird.
• Um optimale Ergebnisse zu erzielen, platzieren Sie das Anemometer mit einem Mindestabstand von 3 m zu nahe gelegenen Gebäuden oder Hindernissen. Der Boden erzeugt einen reibenden Effekt für den Wind und schwächt die Messungen ab.
• Streben Sie maximale Lage für den Windmesser an, um die gewöhnlich häufigste Windrichtung in Ihrer Gegend zu messen.
• Die offizielle Standardhöhe zur Aufstellung eines Anemometers liegt bei 10 m (33ft) über Bodenhöhe in freier Umgebung ohne Hindernisse.

Installation der Empfangseinheit

1. Öffnen Sie ggf. die Batterieabdeckung auf der Rückseite des Hauptgerätes
2. Legen Sie 4 "AA", 1.5V Alkaline-Batterien unter Berücksichtigung der Polarität ein.
3. Setzen Sie die Batterieabdeckung wieder ein.
4. Es wird dringend empfohlen, den AC/DC Adapter zu verwenden. Zur Nutzung der automatischen Hintergrundbeleuchtung ist der AC/DC Adapter zwingend notwendig.
5. Wenn Sie die Empfangsstation auf einen Tisch oder eine horizontale Oberfläche stellen wollen, klappen Sie bitte den Standfuß an der Rückseite heraus und stellen den optimalen Ablesewinkel ein.
6. Wenn Sie die Empfangsstation an einer Wand oder einer vertikalen Oberfläche montieren wollen, klappen Sie den Standfuß an der Rückseite bitte ein und benutzen Sie die beigefügte Befestigung.

TIPP:

Stellen Sie sicher, dass zwischen der Empfangsstation und den Außensensoren optimale Sendevoraussetzungen bestehen. Idealerweise befinden sich die Außensensoren in Sichtweite der Empfangsstation. Die Übertragung kann durch Hindernisse wie z.B. Bäume, Metalle (auch Metallfensterrahmen) oder elektronische Geräte beeinflusst werden.

Testen Sie auf jeden Fall den Empfang, bevor Sie die Wetterstation permanent in Gebrauch nehmen.

Die Empfangsstation misst die Innentemperatur, Raumluftfeuchtigkeit, Luftdruck, empfängt das Signal für die Funkuhr und empfängt die Signale aller Außensensoren. Vermeiden Sie die Aufstellung des Empfangsstation

In folgenden Plätzen:

• Direktes Sonnenlicht und Oberflächen die reflektieren oder Hitze ausstrahlen.
• Neben Heizungen und Ventilatoren wie auch Heizungsschächten und Klimaanlagen.
• Bereiche, in denen der Empfang durch drahtlose Geräte wie z.B. Funktelefone, Funkkopfhörer, Baby – Phone, elektronische Geräten, gestört werden könnte

Inbetriebnahme der Empfangsstation

Wenn die Empfangsstation richtig angeschlossen ist, wird das Display einige Daten und Wetterparameter anzeigen. Warten Sie bitte einige Minuten, bis sich die Station selbst kalibriert und Verbindung zu den Außensensoren aufgenommen hat. Diese werden daraufhin im Display angezeigt.

Wenn allerdings dauerhaft “---” im Display erscheint, überprüfen Sie bitte, ob die Funkübertragungen durch Hindernisse gestört werden, die Batterien falsch eingelegt (+ und – Pol verwechselt) sind, oder nicht genügend Spannung aufweisen (es sollten immer nur neue Batterien benutzt werden).

Knöpfe und dessen Bedeutung

Die folgenden Bedienelemente sind auf der Hauptstation vorhanden:

UP [ ▲ ]	- Wechselt gegen den Uhrzeigersinn zum nächsten Mode- Erhöhung der Parameter
DOWN [ ▼ ]	- Wechselt im Uhrzeigersinn zum nächsten Mode- Senkung der Parameter
SET	- Wechselt den Display für den aktuellen Mode- “Press and hold” um zu den Einstellungen zu gelangen oder Einheiten zu ändern- Bestätigung für die Einstellungen von Parameter
MEMORY	- Zeigt die Daten der Mondphasen, Temperatur, Luftfeuchtigkeit, Regen und Wind an
HISTORY	- Zeigt die Historie des Luftdrucks an
ALARM/CHART	- Zeigt Weckzeiten und Alarme für Temperatur, Regem und Wind an- “Press and hold” um zu den Einstellungen von Alarm/Alert zu gelangen- “Press and hold” um im Luftdruck und Wettervorhersage Modus verschiedene Balkendiagramme zu betrachten
CHANNEL	- Wechselt von Temperatur und Luftfeuchtigkeit zu dem ausgewählten Kanal- “Press and hold” für ein periodisches Durchlaufen der Kanal Temperaturen und Luftfeuchtigkeit
LIGHT/SNOOZE	- Schaltet die Hintergrundbeleuchtung für 5 Sekunden an- Eingabe der Schlummerfunktion wenn der Alarm aktiviert ist

LIGHT SENSOR- AUTO, ON, OFF	- Wechsel der Funktion des Licht Sensors auf automatisch, an oder aus
SENSITIVITY- HIGH/LOW	- Anpassung der Sensitivität des Licht Sensors

Zwischen den verschiedenen Modi wechseln

An der Empfangsstation sind 7 Modi verfügbar, jeder Modus steht für eine eigene Kategorie von Daten.

Wenn das Display in einem bestimmten Modus ist, fängt dessen betreffendes Symbol an zu blinken.

Um an der Empfangsstation zwischen den verschiedenen Modi zu wechseln, drücken Sie UP [ ▲ ] um im Uhrzeigersinn zu wechseln, oder DOWN [ ▼ ] für die Entgegengesetzte Richtung.

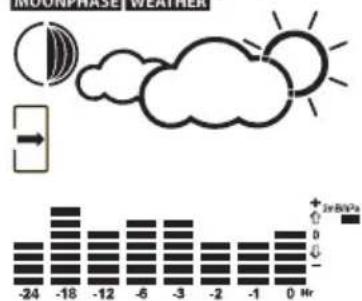

MOONPHASE WEATHER Mondphasen und Wetter

- Aktueller Luftdruck, Trend und historisches Balkendiagramm

- Wettervorhersage

MEOONPHASE WEATHER -24 -18 -12 -5 -3 -2 -1 0 Hr + 1hr B/Pa 0 -

PRESSURE Luftdruck

- Barometrischer Luftdruck, lokaler Luftdruck und Höhenangabe

PRESSURE LOCAL SEA LEVEL 1028.5 inHg hPa mmHg mBar feet meter HISTORY

TIME Zeit und Alarm Modus

• Die Funkuhr zeigt die aktuelle Uhrzeit und das Datum an
• Einmaliger Alarm, Wochentagsalarm und Pre-Alarm

Sonnenaufgangs-/Sonnenuntergang- Modus

• Zeiten des Sonnenaufgang- des Sonnenuntergangs
• Längen- und Breitengrade

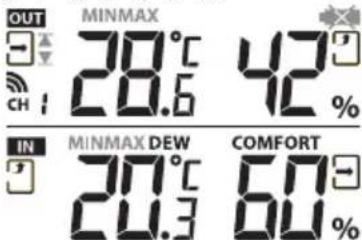

Temperatur- und Luftfeuchtigkeits- Modus

• T rendanzeige und Messungen der Innentemperatur und der Raumluftfeuchtigkeit, sowie für den ausgewählten Kanal
• Komfortzonen
• Taupunkt
• Temperature alarm

OUT MINMAX 28.0°C 42° CH : 20.6 % IN MINMAX DEW COMFORT 20.3 60%

RAIN Regen Mode

- Niederschlagsmenge der letzten Stunde, der vergangenen 24 Stunden, des vergangenen Tages, letzte Woche und letzten Monat

- Niederschlagsalarm

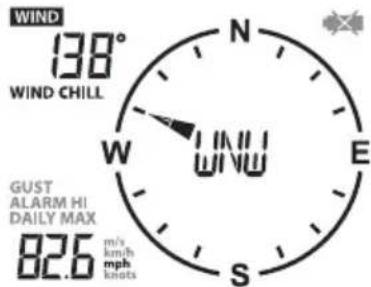

WIND Wind Modus

• “ W ind Chill” / Windtemperatur
• T emperatur am Aufstellplatz des Anemometers
• Windrichtung
• Wind geschwindigkeit
• W indböe
• Alarm für Wind- und Windböengeschwindigkeit

WIND 138° WIND CHILL GUST ALARM HI DAILY MAX 82.6 m/s km/h mph knots

Anpassung ihrer Wetterstation

Um die Wetterstation ihren örtlichen Gegebenheiten und persönlichen Angaben anzupassen, werden entsprechende Angaben benötigt. Bitte schauen sie für detaillierte Informationen in den entsprechenden Abschnitten nach.

Erforderliche Grundeinstellungen

• Einstellen der Luftdruckparameter bei Inbetriebnahme des Gerätes (Luftdruck und Wettertendenzanzeige-Modus: Seite 11)
• Einstellen der Uhrzeit, des Datums und der Sprache (Uhrzeit und Alarm-Modus: Seite 14)
• Einstellen der örtlichen Daten (Sonnenaufgang/Sonnenuntergang-Modus: Seite 17)

Optional:

• Einstellen des Zeit Alarms (Uhrzeit und Alarm-Modus: Seite 14)
• Einstellen der Temperaturüberwachung (Temperatur und Luftfeuchtigkeit-Modus: Seite 19)
• Einstellen der täglichen Niederschlagsüberwachung (Regen-Modus: Seite 21)
• Einstellen der Windüberwachung (Wind-Modus: Seite 22)

LED Hintergrundbeleuchtung

Die Hintergrundbeleuchtung des Hauptgerätes kann entweder permanent an oder aus sein, oder sie kann so eingestellt werden, dass sie sich automatisch einschaltet, wenn das Licht der Umgebung zu schwach ist. Benutzen Sie den Schalter für den Licht Sensor auf der Rückseite des Gerätes, um die Einstellungen für die Beleuchtung vorzunehmen.

Für die automatische Hintergrundbeleuchtung kann die Sensibilität auch mittels des

Sensibilitätsschalters auf der Rückseite der Empfangsstation hoch- bzw. runtergeregelt werden.

Achtung: Um die automatische Hintergrundbeleuchtung nutzen zu können, müssen Sie das Gerät mit dem AC/DC Adapter betreiben.

Verbinden der Wetterstation mit einem Computer

Daten, die von der Wetterstation gesammelt wurden, können auf einem Computer angezeigt und gespeichert werden, indem Sie die Empfangsstation per beigefügtem USB-Kabel mit dem Computer verbinden.

Installieren Sie die mitgelieferte Software entsprechend der Anleitung im Software Handbuch.

Verbinden Sie die Wetterstation mit dem USB-Kabel mit dem Computer

Nutzung der verschiedenen Wetter-Modi

Luftdruck und Wettervorhersage-Modus

Dieser Teil des Displays zeigt den aktuellen Luftdruck, den barometrischen Luftdruck, die

Wettertendenzanzeige, die Mondphasen und den Luftdruck-Trend an.

Eine gewisse Anzahl vergangener bzw. vorausschauender Statistiken kann ebenfalls angezeigt werden, wie z.B. die Meeresspiegel Druck-Werte der vergangenen 24 Stunden, die Mondphasen des vergangen sowie der 39 folgenden Tage, sowie die Luftdruck-/Temperatur-/Luftfeuchtigkeit-Verlaufsdiagramme.

Luftdruck-Werte können in Hg, hPa/mBar oder mmHG angezeigt werden, Höhenwerte in Metern oder in Fuß.

Zugang zum Luftdruck und dem Wettertendenzanzeige-Modus

Vom Hauptgerät aus: Drücken Sie [ ▲ ] oder [ ▼] bis das Wettertendenzanzeige-Symbol

WEATHER und anfängtzu blinken.

Einstellen der Luftdruck-Parameter beim ersten Start

Während des ersten Starts des Hauptgerätes sind alle Funktionen des Luftdruck- und

Wettertendenzanzeige-Modus deaktiviert, bis die Luftdruck-Einstellungen konfiguriert sind.

1. Luftdruck-Einheit wählen:

Das Einheiten – Symbol “inHg”, “mmHg” oder “hPa/mBar” sollte blinken. Drücken Sie [ ▲ ] oder [ ▼] um zwischen den Einheiten zu wechseln.

Drücken Sie SET um ihre Wahl zu bestätigen.

1. Höhenwerte-Einheiten wählen:

Drücken Sie [ ▲ ] oder [ ▼] um Meter oder Fuß als Höheneinheit zu wählen.

Drücken Sie SET um ihre Wahl zu bestätigen.

1. Höhenlage bestimmen:

Drücken Sie [ ▲ ] oder [ ▼] um den Wert zu verändern. Halten Sie den Knopf länger gedrückt, um schneller voranzukommen.

Drücken Sie SET um ihre Wahl zu bestätigen.

1. Nach der Fertigstellung wird das Display zum Luftdruck und Wettertendenzanzeige-Modus zurückkehren.

Achtung: Nach dem ersten Start kann die Anzeigeeinheit nicht mehr verändert werden bis das Hauptgerät neu gestartet wird.

Anzeigen der Daten vom Luftdruck und Höhenangabe

Im Luftdruck und Wettertendenzanzeige-Modus wechselt jedes Drücken von SET das Display wie folgt:

• Barometrisch relativer Luftdruck – “Sea Level”
• Lokaler Luftdruck (absolut) – “Local”
• Örtliche Höhenlage

Einstellen des barometrischen Luftdrucks

1. Drücken Sie im Luftdruck und Wettertendenzanzeige-Modus SET, bis der barometrische Luftdruck auf dem Display angezeigt wird.
2. Drücken und halten Sie SET. Der barometrische Luftdruck im Display sollte jetzt blinken.
3. Den barometrischen Luftdruck einstellen:
   Drücken Sie [ ▲ ] oder [ ▼] um den Wert zu verändern. Halten Sie den Knopf länger gedrückt, um schneller voranzukommen.
   Drücken Sie SET um ihre Wahl zu bestätigen.
4. Nach der Fertigstellung wird das Display zum Luftdruck und Wettertendenzanzeige-Modus zurückkehren.

Einstellen der Einheiten von Luftdruck und Höhenangabe

1. Drücken Sie im Luftdruck und Wettertendenzanzeige-Modus SET bis der lokale Luftdruck angezeigt wird.
2. Drücken und halten Sie MEMORY. Die Anzeige des Luftdrucks sollte nun blinken.
3. Einstellen der Einheit für den lokalen Luftdruck:

Drücken Sie [ ▲ ] oder [ ▼] um die Einheit zu verändern.

Drücken Sie SET um ihre Wahl zu bestätigen.

1. Einstellen der Einheit für die Höhenlage:

Drücken Sie [ ▲ ] oder [ ▼] um die Einheit zu verändern.

Drücken Sie SET um ihre Wahl zu bestätigen.

1. Einstellen der Einheit für den Barometrischen Luftdruck:

Drücken Sie [ ▲ ] oder [ ▼ ] um die Einheit zu verändern.

Drücken Sie MEMORY um ihre Wahl zu bestätigen.

1. Nach der Fertigstellung wird die Anzeige zum Luftdruck und Wettertendenzanzeige-Modus zurückkehren.

Anzeigen des barometrischen Luftdruck-Verlaufes

1. Um den barometrischen Luftdruck angezeigt zu bekommen, drücken Sie in einem beliebigen Modus HISTORY.
2. Wenn der barometrische Luftdruck angezeigt wird, drücken Sie wiederholt HISTORY, um die barometrischen Luftdruck-Daten jeder einzelnen der vergangen 24 Stunden anzuschauen.
3. Wenn fünf Sekunden lang kein Knopf gedrückt wird, kehrt die Anzeige automatisch wieder zum Luftdruck und Wettertendenzanzeige-Modus zurück.

Anzeigen des Luftdruck/Temperatur/Luftfeuchtigkeit Diagramms

Das Diagramm auf dem Display kann konfiguriert werden, um die Verlaufsdaten des barometrischen Luftdrucks, der Temperatur und der Luftfeuchtigkeit auf Kanal 1 anzuzeigen. Drücken und halten Sie im Luftdruck und Wettertendenzanzeige-Modus ALARM/CHART, oder um für das Diagramm eine der folgenden Anzeigen festzulegen:

• Barometrischer Luftdruck ("PRESSURE" sollte auf dem Display erscheinen)
• Temperatur (das Thermometer-Symbol und "CH1" sollten auf dem Display erscheinen)
• Luftfeuchtigkeit (das „RH“ -Symbol und “CH1” sollten auf dem Display erscheinen)

Anzeigen von Mondphasenverlauf und -vorhersage

1. Drücken Sie im Luftdruck und Wettertendenzanzeige-Modus MEMORY.
2. “+ 0 days” sollte jetzt blinken.
3. Anschauen von Mondphasen Verlauf / Vorhersage:

Drücken Sie UP oder DOWN um die Anzahl der Tage in der Zukunft (+ days) oder in der Vergangenheit (- days) vom aktuellen Datum aus festzulegen. Drücken und halten sie den jeweiligen Knopf, um schneller voranzukommen.

Die entsprechende Mondphase wird nun angezeigt.

1. Um die Anzeige zu verlassen, drücken Sie MEMORY.

Das Display kehrt automatisch zum Luftdruck und Wettertendenzanzeige-Modus zurückkehren, wenn fünf Sekunden lang keine Knöpfe mehr gedrückt werden.

Erklärung der Wettertendenzanzeige im Display

Display				Voraussichtliche Tendenz des Wetters
				Schön
				Teilweise bewölkt
				Bewölkt
und und				Leichter Regen
und und				Starker Regen / Regnerisch
				Unbeständiges Wetter
	und		und
	und		und

Bitte beachten:

1. Die Genauigkeit einer größtenteils Luftdruck-Basierenden Wettertendenzanzeige beträgt ungefähr 70%.
2. Die Wettersymbole verdeutlichen Ihnen den Wettertrend für die nächsten Stunden und Tage und stimmen nicht zwingend mit dem aktuellen Wetter überein. Zeigt die Station beispielsweise Regen an, ist mit schlechterem Wetter zu rechnen. Dies muss aber nicht bedeuten, dass es auch regnen wird.

Erklärung des Mondphasen Diagramms

Vollmond

Halbmond abnehmend Neumond Halbmond zunehmend

Uhrzeit und Alarm-Modus

Die Empfangsstation kann so konfiguriert werden, dass die Uhrzeit, das Datum oder die UTC Zeit (Weltzeit) angezeigt wird. In der Empfangsstation stehen drei Alarm Funktionen zur Verfügung: Einfacher Alarm wird einmal zu einer bestimmten Uhrzeit aktiviert

Wochentag Alarm wird von Montag bis Freitag immer zu einer bestimmten Uhrzeit aktiviert. Pre-Alarm (Vorweckalarm) Wird in einem bestimmten Zeitintervall (Fix 30 min) vor dem Wochentag Alarm aktiviert, wenn die Temperatur von Kanal 1 auf +2°C oder darunter fällt. Die “Snooze” Dauer der verschiedenen Alarm-Funktionen kann ebenfalls eingestellt werden (0-15 min).

Zugang zum Uhrzeit und Alarm-Modus

Von der Empfangsstation aus: Drücken Sie [ ▲ ] oder [ ▼] bis das Uhrzeit-Symbol beginnt zu blinken.

Einstellen von Zeit, Datum und Sprache

1. Drücken und halten Sie im Uhrzeit und Alarm-Modus SET, um zur Uhrzeit und Datums-Einrichtung zu gelangen.

2. Der Wochentag auf dem Display sollte nun anfangen zu blinken.
   Einstellen der Sprache:
   Drücken Sie [ ▲ ] oder [ ▼] um die Sprache für den Wochentag zu wählen: Englisch, Deutsch, Französisch, Italienisch, Spanisch oder Holländisch.
   Drücken Sie SET um ihre Wahl zu bestätigen.

3. Wählen des Städte Codes:

Drücken Sie [ ▲] oder [ ▼um den Städte Code für eine Stadt in ihrer Nähe zu wählen. Eine Liste der verfügbaren Codes können Sie auf Seite 27 nachschlagen.

Drücken Sie SET um ihre Wahl zu bestätigen.

4.(falls USR als Städte Code gewählt wurde) Einstellen der geografischen Breite:

Sie werden aufgefordert, den Breitengrad ihres Standortes in Minuten einzugeben (°).

Drücken [ ▲ ] oder [ ▼] um den Wert zu verändern. Drücken und halten sie den jeweiligen Knopf, um schneller voranzukommen.

Drücken Sie SET um ihre Wahl zu bestätigen. Wiederholen Sie die obige Prozedur, um die Sekunden ihres Breitengrades, sowie die Minuten und Sekunden ihres Längengrades

5.(falls USR als Städte Code gewählt wurde) Einstellen der Zeitzone:

Drücken Sie [ ▲ ] oder [ ▼] um den Wert in Schritten von 30 min zu verändern. Drücken und halten sie den jeweiligen Knopf, um schneller voranzukommen.

Drücken Sie SET um ihre Wahl zu bestätigen.

6.(falls USR als Städte Code gewählt wurde oder die gewählte Stadt in einer DST Zone liegt)

Einstellen der Sommerzeit (Daylight-Saving-Time)Option:

Drücken Sie [▲] oder [▼] um die DST – Funktion an- bzw. auszuschalten. Drücken und halten Sie den jeweiligen Knopf, um schneller voranzukommen.

Drücken Sie SET um ihre Wahl zu bestätigen.

1. Wiederholen Sie die obigen Anweisungen, um Jahr, Monat, Tag, Datumsformat (Tag / Monat oder Monat / Tag), Uhrzeitformat (12Std / 24Std), und die Ortszeit einzustellen.

8.Nach der Fertigstellung wird das Display zum normalen Uhrzeit und Alarm-Modus zurückkehren.

Achtung: Wenn Sie zu beliebiger Zeit während der Einrichtung SET drücken und halten, so wird das Display wieder zum normalen Uhrzeit und Alarm-Modus zurückkehren. Alle Angaben, die bis zu diesem Zeitpunkt gemacht wurden, werden in diesem Fall zurückgesetzt

Wechseln zwischen verschiedenen Uhrzeit/Datums Anzeigen

Drücken Sie im Uhrzeit und Alarm-Modus SET, um zwischen folgenden Uhrzeitanzeigen zu wechseln:

-Stunden: Minuten in UTC (Coordinated Universal Time [Weltzeit])

-Stunden: Minuten: Wochentag

-Stunden: Minuten: Stadt

-Stunden: Minuten: Sekunden

-Monat: Tag: Jahr (oder Tag: Monat: Jahr, abhängig von ihren Angaben)

Anmerkung: Diese Anzeige erfolgt solange, bis erneut in den Uhrzeitmodus gewechselt wird.

Danach erfolgt automatisch wieder die Standart-Anzeige “Stunden-Minuten-Wochentag”.

Aktivieren/Deaktivieren des Zeit Alarms

1. Drücken Sie im Uhrzeit und Alarm-Modus ALARM/CHART, um zwischen folgenden Anzeigen zu wechseln:

- Zeit des Wochentag Alarms (zeigt OFF an, wenn der Wochentag Alarm deaktiviert ist)

- Zeit des Einfachen Alarms (zeigt OFF an, wenn der Einfache Alarm deaktiviert ist)

- Zeit des Pre-Alarms (zeigt OFF an, wenn der Pre-Alarm deaktiviert ist)

1. Um einen bestimmten Alarm zu aktivieren/deaktivieren, drücken Sie, während er auf dem Display angezeigt wird, [ ▲ ] oder [ ▼]

Drücken Sie zu beliebiger Zeit während der Alarmauswahl SET, so wird das Display zur normalen Uhrzeitanzeige zurückkehren.

Einstellen der zeitlichen Alarmfunktionen

1. Drücken Sie im Uhrzeit und Alarm-Modus ALARM/CHART, um den Alarm auszuwählen, den Sie konfigurieren möchten.
2. Drücken und halten Sie ALARM/CHART bis die Stundenangabe auf dem Display anfängt zu blinken.
3. Einstellen der Alarm Stunde:

Drücken Sie [ ▲ ] oder [ ▼] um den Wert zu verändern. Drücken und halten Sie den jeweiligen Knopf, um schneller voranzukommen.

Drücken Sie ALARM/CHART um Ihre Wahl zu bestätigen.

1. Einstellen der Alarm Minute:

Drücken Sie [ ▲ ] oder [ ▼] um den Wert zu verändern. Drücken und halten Sie den jeweiligen Knopf, um schneller voranzukommen.

Drücken Sie ALARM/CHART um Ihre Wahl zu bestätigen.

1. Einstellen der Dauer der Snooze Funktion (alle drei Alarme haben die gleiche Snooze-Dauer):

Drücken Sie [ ▲ ] oder [ ▼] um den Wert zu verändern. Drücken und halten Sie den jeweiligen Knopf, um schneller voranzukommen.

Drücken Sie ALARM/CHART um Ihre Wahl zu bestätigen.

1. Nach Beendigung wird das Display zur Alarm-Auswahl Anzeige zurückkehren.

Achtung: Der Pre-Alarm kann nicht aktiviert werden, wenn der Einfache oder der Wochentag Alarm nicht ebenfalls aktiviert ist.

Ausschalten/Einschalten der Snooze Funktion, wenn ein Zeitalarm aktiviert ist

Um Snooze einzuschalten:

Drücken Sie LIGHT/SNOOZE.

Achtung: Der Alarm wird automatisch in die Snooze Funktion übergehen, wenn innerhalb von 2 Minuten nachdem der Alarm begonnen hat, kein Knopf gedrückt wird. Dies passiert maximal 3-mal.

Um einen Alarm auszuschalten:

Drücken Sie ALARM/CHART um den Alarm auszuschalten.

Achtung: Bei der Wochentag Alarm Funktion wird das Drücken von ALARM/CHART den Alarm nur für den aktuellen Tag ausschalten. Am nächsten Tag wird der Alarm wieder aktiviert werden (falls der nächste Tag ein Werktag ist).

Empfang der Funkuhr-Aktivieren/Deaktivieren

Das Hauptgerät synchronisiert Zeit und Datum mit der Übertragung einer atombetriebenen Uhr, um die exakte Uhrzeit immer aufrecht zu erhalten.

Diese Funktion ein- oder ausschalten:

Drücken und halten Sie [ ▲ ].

Wenn der Empfang der Funkuhr aktiviert ist, wird ein dreieckiges Turm-Symbol neben dem Uhr- Symbol anfangen zu blinken.

Wenn der Empfang der Funkuhr deaktiviert ist, wird das Turm-Symbol verschwinden.

Symbol	Funkuhr Empfangsstärke
| (Blinkend)	Unbestimmte Daten
|	Der Empfang ist während der letzten 24 Stunden fehlgeschlagen
‘|’	Schwaches Signal, kann aber entschlüsselt werden
(«|»)	Starkes Signal

Hinweis:

Das Funksignal für die Uhrzeit (DCF 77) wird von der Atomuhr in Frankfurt am Main in kurzen Abständen gesendet. Es kann ungefähr über 1500 km Empfangen werden. Direkte Störungen wie z. B. Betonmauern können das Signal abschwächen und die Reichweite weiter einschränken.

Modus Sonnenaufgang/Sonnenuntergang

Die Empfangsstation errechnet die Zeiten für Sonnenauf- und untergang aus den vom Benutzer angegebenen Standortdaten. Dies beinhaltet Längengrad, Breitengrad, Zeitzone und DST (Daylight Saving Time/Sommerzeit). Wenn Sie einen passenden Städte Code für ihren Standort gewählt haben, wird dies automatisch die korrekten Daten für ihren Standpunkt festlegen.

Bei Funkuhrbetrieb in Deutschland wird automatisch Frankfurt als Standort vorgegeben. Wenn Sie ihre Standortdaten selber eingeben wollen oder wenn Sie keinen passenden Städte Code finden können, dann geben Sie während der Einrichtung als Städte Code “USR“ an.

Es steht auch eine Suchfunktion zur Verfügung, die es Ihnen ermöglicht, Sonnenaufgangs- und Sonnenuntergangszeiten verschiedener Daten anzuschauen.

Zugang zum Modus Sonnenaufgang/Sonnenuntergang

Vom Hauptgerät aus: Drücken Sie [ ▲ ] oder [ ▼] bis die Sonnenaufgang und Sonnenuntergang-

Symbole SUNRISE SUNSET links unten auf dem Display anfangen zu blinken.

Einstellen der Standort-Daten

1. Drücken und halten Sie im Sonnenaufgang/Sonnenuntergang-Modus SET, um zur Einrichtung der Standort-Daten zu gelangen.

2. Der Städte Code auf dem Zeit und Alarm Display sollte nun anfangen zu blinken.

Einstellen der Stadt-Angaben:

Drücken Sie [ ▲] oder [ ▼um den Städte Code einer Stadt in ihrer näheren Umgebung zu wählen. Eine Liste der verfügbaren Codes finden Sie auf Seite 27. Der entsprechende Längen- und Breitengrad wird zusammen mit der gewählten Stadt angezeigt.

Falls Sie ihre geographischen Koordinaten gerne selber eingeben möchten, so wählen Sie als Städte Code USR.

Drücken Sie SET um Ihre Wahl zu bestätigen.

1. Sollten Sie als Städte Code USR gewählt heben, werden Sie nun aufgefordert, ihre geographischen Koordinaten einzugeben.

Einstellen des Breitengrads:

Drücken Sie [ ▲ ] oder [ ▼ ] um den Wert zu verändern. Drücken und halten Sie den jeweiligen Knopf, um schneller voranzukommen.

Drücken Sie SET um ihre Wahl zu bestätigen.

1. Wiederholen Sie die obige Vorgehensweise, um die Minuten des Breitengrads, den Längengrad, die Minuten des Längengrades, die Zeitzone ihrer Stadt und ihre DST (Sommerzeit) einzustellen.

2. Nach Fertigstellung wird das Display zum Sonnenaufgang/Sonnenuntergang-Modus zurückkehren.

Achtung: Wenn Sie zu beliebiger Zeit während der Einrichtung SET drücken und halten, so wird das Display wieder zum normalen Uhrzeit und Alarm-Modus zurückkehren. Alle Angaben, die Sie bis zu diesem Zeitpunkt gemacht haben, werden in diesem Fall zurückgesetzt.

Standort-Daten anzeigen

Drücken Sie im Sonnenaufgang/Sonnenuntergang-Modus SET, um zwischen folgenden Darstellungen zu wählen:

-Uhrzeit und Sonnenaufgangs-/Sonnenuntergangs-Zeiten

-Datum und Sonnenaufgangs-/Sonnenuntergangs-Zeiten

-Datum und Längen- und Breitengrad

Sonnenaufgangs/Sonnenuntergangs-Zeiten für verschiedene Daten anzeigen

1. Drücken Sie im Sonnenaufgang/Sonnenuntergang-Modus MEMORY.

2. Das Datum sollte nun anfangen zu blinken.

Drücken Sie [ ▲ ] oder [ ▼ ] um das Datum zu verändern. Drücken und halten sie den jeweiligen Knopf, um schneller voranzukommen.

Die entsprechenden Sonnenaufgangs und – untergangs Zeiten werden nun für das ausgewählte Datum angezeigt.

1. Drücken Sie MEMORY oder SET, um zum Sonnenaufgang/Sonnenuntergang-Modus zurückzukehren.

Informationen zur Sonnenaufgang/Sonnenuntergang-Anzeige

Die Sonnenaufgangszeit zeigt morgens und mittags/abends unterschiedliche Angaben an:

Von 0 Uhr bis 12 Uhr: Die Sonnenaufgangszeit des aktuellen Tages wird angezeigt.

Von 12 Uhr bis 24 Uhr: Die Sonnenaufgangszeit des folgenden Tages wird angezeigt. Das "NEXT DAY" –Symbol erscheint über der Sonnenaufgangszeit.

An bestimmten Orten (besonders an solchen mit hohen Breitangraden) gibt es auch innerhalb einer Zeitspanne von 24 Stunden keinen Sonnenaufgang, bzw. Sonnenuntergang.

Display	Sonnenaufgang-Status	Display	Sonnenuintergang-Status
FULL	Sonnenaufgang am vorherigen Tag	FULL	Sonnenuintergang am nächsten Tag oder später
----	Kein Sonnenaufgang während des ganzen Tages	----	Kein Sonnenuntergang während des ganzen Tages

Modus für Temperatur und Luftfeuchtigkeit

Die Wetterstation unterstützt bis zu 5 Thermo-Hygro-Sensoren.

Jeder Sensor hat einen eigenen Kanal zur Anzeige der Temperatur und relativen Luftfeuchtigkeit.

Die Temperatur kann in Grad Celsius (°C) oder in Grad Fahrenheit (°F) angezeigt werden. Der Temperatur-Trend (steigend, gleich bleibend oder fallend) wird ebenfalls auf dem Display angezeigt.

Die Empfangsstation benutzt die Daten der Innen-Temperatur und –Luftfeuchtigkeit, um eine komfortable Klimaeinstufung von “feucht”, “komfortabel” und “trocken” zu errechnen.

Achtung: Die Temperatur-Alarme haben einen Puffer von 0.5 °C, um zu verhindern, dass der Alarm durch kleine Schwankungen in der Nähe des eingestellten Alarm-Wertes permanent ertönt. Das bedeutet, dass die Temperatur, nachdem Sie den Alarm-Wert erreicht hat, unter den Alarm-Wert plus den Puffer fallen muss, um den Alarm zu deaktivieren.

Zugang zum Modus für Temperatur und Luftfeuchtigkeit

Von der Empfangsstation aus: Drücken Sie [ ▲ ] oder [ ▼] OUT – Symbol und IN-Symbol in rechts oben auf dem

Display anfängt zu blinken.

Temperatur und Luftfeuchtigkeit der einzelnen Kanäle anzeigen

Displayanzeige eines einzelnen Kanals::

Drücken Sie im Temperatur und Luftfeuchtigkeit-Modus CHANNEL, um zwischen den einzelnen Kanälen zu wechseln.

Wechselnde Displayanzeige:

Um sich die einzelnen Kanäle abwechselnd anzeigen zu lassen, drücken und halten Sie CHANNEL, bis das [ ] -Symbol erscheint. Jeder aktive Kanal wird nun der Reihe nach für 5 Sekunden angezeigt.

Wechseln zwischen Temperatur und Taupunkt Anzeige

Drücken Sie im Temperatur und Luftfeuchtigkeit-Modus SET, um zwischen folgenden Anzeigen zu wechseln:

-Temperatur und relative Luftfeuchtigkeit

-Taupunkt-Temperatur and relative Luftfeuchtigkeit

Einheiten für die Temperatur Anzeige festlegen (°C oder °F)

Drücken und halten Sie im Temperatur und Luftfeuchtigkeit-Modus SET um zwischen den Einheiten Grad Celsius (°C) und Grad Fahrenheit (°F) zu wechseln.

Aktivieren/Deaktivieren des Temperatur-Alarms

1. Drücken Sie im Temperatur und Luftfeuchtigkeit-Modus ALARM/CHART, um zwischen den verschiedenen Anzeigen der Kanal-Temperatur zu wechseln:

2. Aktuelle Temperatur des entsprechenden Kanals

3. Alarm für oberes Temperaturlimit (zeigt OFF an, falls deaktiviert): [ ▲ ] Symbol wird angezeigt
4. Alarm für unteres Temperaturlimit (zeigt OFF an, falls deaktiviert): [ ▲ ] Symbol wird angezeigt
5. Wenn die obigen Alarme angezeigt werden, drücken Sie [ ▲ ] oder [ ▼ ] um den jeweiligen Kanal zu aktivieren / deaktivieren.

Einstellen der Temperatur-Alarme

1. Drücken Sie im Temperatur und Luftfeuchtigkeit-Modus ALARM/CHART, um den Alarm auszuwählen, den Sie einstellen möchten.
2. Drücken und halten Sie ALARM/CHART, bis die Kanal-Temperatur und [ ▲ ] oder [ ▼] Symbol auf dem Display anfangen zu blinken.
3. Den Wert für den Temperatur-Alarm festlegen:

Drücken Sie [ ▲ ] oder [ ▼ ] um den Wert zu verändern. Drücken und halten Sie den jeweiligen Knopf, um schneller voranzukommen.

Drücken Sie ALARM/CHART, um Ihre Wahl zu bestätigen.

1. Nach Fertigstellung wird das Display zum "Temperatur-Alarm Auswahl-Display" zurückkehren.

Den Temperatur-Alarm ausschalten

Drücken Sie ALARM/CHART, um den Alarm/die Alarme auszuschalten.

Anzeigen der höchsten/niedrigsten Kanal-Temperatur und Luftfeuchtigkeits-Werte

Drücken Sie im Temperatur und Luftfeuchtigkeit-Modus MEMORY, um zwischen folgenden Anzeigen der Kanal-Temperatur und –Luftfeuchtigkeit zu wechseln:

• Aktuelle Temperatur und Luftfeuchtigkeit des Außensensors
• Niedrigste Temperatur und Luftfeuchtigkeit des Außensensors
• Höchste Temperatur und Luftfeuchtigkeit des Außensensors

Zurücksetzen des Speichers der höchsten/niedrigsten Kanal-Temperatur und Luftfeuchtigkeits-Werte

Halten Sie im Temperatur- und Luftfeuchtigkeit-Modus die Taste MEMORY 3 Sek. gedrückt, um den Speicher aller Kanäle zurückzusetzen.

Außensensor Status

Das (“wave”) Symbol über dem aktuell ausgewählten Kanal zeigt den Verbindungsstatus zu dem entsprechenden Außensor an:

Icon	Status
[Zx85] blinkt Signal des Außensors wird gesucht
	Erfolgreich zum entsprechenden Außensor verbunden
[YW60]	Kein Signal empfangen für mehr als 15 Minuten

Die Empfangsstation nach den Signalen "aller" Außensensoren suchen lassen:

Sie können der Empfangsstation manuell befehlen, nach den Signalen aller Außensensoren zu suchen.

Drücken und halten Sie[ ▼ ] im jeweiligen Modus, um eine Suche zu befehlen.

Regen-Modus

Die Empfangsstation erhält sämtliche Niederschlagsinformationen vom externen Regensensor und speichert den Gesamt-Niederschlag der letzten Stunde, der letzten 24 Stunden, vom Vortag, von der letzten Woche und vom letzten Monat. Die Niederschlagsmenge kann in mm oder Zoll angezeigt werden.

Es steht ein täglicher Regen-Alarm zur Verfügung, der programmiert werden kann, damit er sich aktiviert, wenn die tägliche Niederschlagsmenge ein vorher eingestelltes Maximum übersteigt.

Zugang zum Regen-Modus:

Von der Empfangsstation aus: Drücken Sie [ ▲ ] oder [ ▼] bis das Regen-Symbol and dem Display anfängt zu blinken.

Niederschlags-Statistiken anzeigen:

Drücken Sie im Regen-Modus SET oder MEMORY, um zwischen folgenden Anzeigen der Niederschlags-Statistik zu wechseln:

• Letzte Stunde (Aktualisierung alle 3 min)
• Letzten 24 Stunden (Aktualisierung alle 3 min)
• Gestern (Aktualisierung zwischen 0:00 und 0:03 Uhr)
• Letzte Woche (Aktualisierung zwischen 0:00 und 0:03 Uhr)
• Letzter Monat (Aktualisierung zwischen 0:00 und 0:03 Uhr)

Tipp: Um die Niederschlagsmenge besser einschätzen zu können, kann die Niederschlagsmenge der letzten Stunde auch als “inches/Std.” oder “mm/Std.” verstanden werden.

Zurücksetzen des Speichers der Niederschlags-Statistik

Drücken und halten Sie die Taste MEMORY im Regen-Modus, um alle Niederschlagstatistiken zu löschen.

Einheiten der Regen Anzeige festlegen (inches oder mm)

Drücken und halten Sie im Regen-Modus SET, um zwischen den Einheiten inch und mm zu wechseln.

Info: "mm" ist gleichzusetzen mit der Maßeinheit "l/m²"

Aktivieren/Deaktivieren des Alarms für die tägliche Niederschlagsmenge

1. Drücken Sie im Regen-Modus ALARM/CHART, um zwischen der Anzeige der aktuellen Niederschlags-Statistik und der des Alarms für die tägliche Niederschlagsmenge zu wechseln ("ALARM HI" wird angezeigt).
   Sollte der Alarm deaktiviert sein, wird "OFF" angezeigt werden, andernfalls wird nun der Wert für den Niederschlagsalarm gezeigt.
2. Wenn der Niederschlagsalarm angezeigt wird, drücken Sie [ ▲ ] oder [ ▼], um ihn zu aktivieren/deaktivieren.

Einstellen des Alarms für die tägliche Niederschlagsmenge

1. Drücken Sie im Regen-Modus ALARM/CHART, um den Niederschlagsalarm angezeigt zu bekommen.
2. Drücken und halten Sie ALARM/CHART, bis der Niederschlagsalarm und "ALARM HI" auf dem Display anfangen zu blinken.
3. Den Wert für den Niederschlagsalarm festlegen:
   Drücken und halten Sie [ ▲ ] oder [ ▼] um den Wert zu verändern. Drücken und halten Sie den jeweiligen Knopf, um schneller voranzukommen.
   Drücken Sie ALARM/CHART, um Ihre Wahl zu bestätigen.
4. Nach Fertigstellung wird das Display zur Anzeige des Niederschlagalarms zurückkehren.

Den Alarm für die tägliche Niederschlagsmenge ausschalten

Drücken Sie ALARM/CHART, um den Alarm auszuschalten

Wind Modus

Die Windrichtung wird durch einen animierten Kompass angezeigt. Sie kann durch die Himmelsrichtungen (z.B. NW) oder durch die Gradzahl von Norden aus ausgedrückt werden (z.B. 22.5°).

Der obere linke Teil des Displays kann so eingestellt werden, dass er die normale oder die gefühlte Temperatur am Windmesser anzeigt.

Der untere linke Teil des Wind-Displays zeigt die durchschnittliche Windgeschwindigkeit der letzten 10 min an, sowie Böen (Durchschnittliche Windgeschwindigkeit der letzten 33 Sek.) und Informationen zu Windgeschwindigkeits- und Böen-Alarm. Weiterhin kann das Display die Aufzeichnungen der maximalen Windgeschwindigkeiten und der Böen des aktuellen Tages wiedergeben.

Die Windgeschwindigkeiten- und Böen-Alarme können ein Signal ertönen lassen, sobald die Windgeschwindigkeit oder eine Windböe ein voreingestelltes Limit überschreiten. Die Windgeschwindigkeit kann in km/h, mph, m/s oder Knoten wiedergegeben werden.

Achtung: Der Alarm für Windgeschwindigkeit hat einen Puffer von 5 mph, der Alarm für Böen einen von 7 mph. Diese Puffer wurden eingerichtet um zu verhindern, dass der Alarm durch kleine Schwankungen in der Nähe des eingestellten Alarm-Wertes permanent ertönt. Das bedeutet, dass die Windgeschwindigkeit, nachdem Sie den Alarm-Wert erreicht hat, unter den Alarm-Wert plus den Puffer fallen muss, um den Alarm zu deaktivieren.

Zugang zum Wind-Modus:

Von der Empfangsstation aus: Drücken Sie [ ▲ ] oder [ ▼] bis das Wind-Symbol auf dem Display anfängt zu blinken.

Konfigurieren des Wind-Displays

Drücken Sie im Wind-Modus SET, um zwischen folgenden Anzeigen zu wechseln:

• Gefühlte Temperatur, Windrichtung ausgedrückt durch Gradzahl
• Gefühlte Temperatur, Windrichtung ausgedrückt in Himmelsrichtungen
• T emperatur am Windmesser, Windrichtung ausgedrückt in Himmelsrichtungen
• T emperatur am Windmesser, Windrichtung ausgedrückt durch Gradzahl

Festlegen der Einheiten für die Anzeige der Windgeschwindigkeit (km/h, mph, m/s oder Knoten)

Drücken und halten Sie im Wind-Modus SET, um zwischen den Windgeschwindigkeits-Einheiten km/h, mph, m/s oder Knoten zu wählen.

Anzeigen der Wind-Statistiken

Drücken Sie im Wind-Modus MEMORY, um zwischen folgenden Anzeigen für die

Windgeschwindigkeit zu wechseln:

• Aktuelle Windgeschwindigkeit
• Maximale Windgeschwindigkeit des Tages ("DAILY MAX" wird angezeigt)
• Böengeschwindigkeit ("GUST" wird angezeigt)
• Maximale Böengeschwindigkeit des Tages ("GUST DAILY MAX" wird angezeigt)

Zurücksetzen des Speichers für Windstatistiken

Drücken und halten Sie im Wind-Modus MEMORY, um alle Windstatistiken zurückzusetzen.

Aktivieren/Deaktivieren des Wind-Alarms

1. Drücken Sie im Wind-Modus ALARM/CHART, um zwischen folgenden Anzeigen des Wind-Displays zu wechseln:
2. Aktuelle Windgeschwindigkeit
3. W indgeschwindigkeits-Alarm ("ALARM HI" wird angezeigt)
4. Böen-Alarm ("GUST ALARM HI" wird angezeigt)
   Wenn der Alarm deaktiviert ist, wird „OFF“ angezeigt, ansonsten der Alarmwert.
5. Wird ein Wind-Alarm angezeigt, drücken Sie [ ▲ ] oder [ ▼] um ihn zu aktivieren/deaktivieren.

Einstellen der Wind-Alarme

1. Drücken Sie im Wind-Modus ALARM/CHART, um den Alarm auszuwählen, den sie konfigurieren möchten.
2. Drücken und halten Sie ALARM/CHART, bis der Alarm und das zugehörige Symbol auf dem Display anfangen zu blinken.
3. Einstellen des Alarm-Wertes:
   Drücken Sie [ ▲ ] oder [ ▼] um den Wert zu verändern. Drücken und halten Sie den jeweiligen Knopf, um schneller voranzukommen.
   Drücken Sie ALARM/CHART, um Ihre Wahl zu bestätigen.
4. Nach der Fertigstellung wird das Display zum Wind-Alarm Auswahl-Display zurückkehren.

Ausschalten des Wind-Alarms

Drücken Sie ALARM/CHART, um den Alarm auszuschalten.

Pflege und Wartung

Wechseln der Batterien

Der Batteriestatus der Sensoren wird stündlich überprüft. Wenn die Anzeige für schwache Batterien aufleuchtet, wechseln Sie unverzüglich die Batterien des entsprechenden Gerätes.

Wechseln der Batterien des Hauptgerätes

1. Um Datenverlust zu vermeiden, schließen Sie zunächst das Hauptgerät an den AC/DC Adapter an.
2. Öffnen Sie den Deckel des Batteriefachs auf der Rückseite und ersetzen Sie alle Batterien. Benutzen Sie nie neue und alte Batterien zusammen.
3. Setzen Sie den Deckel wieder ein.

Wechseln der Batterien der Außensensoren

1. Ersetzen Sie die Batterien gemäß den Anweisungen des jeweiligen Sensors.
2. Wenn die Batterien richtig eingesetzt wurden, wird der Sensor nun wieder beginnen, Signale an das Hauptgerät zu senden.

Um eine sofortige Suche nach allen Außensensoren zu starten, drücken und halten Sie [▼] am Hauptgerät.

Reinigung und Pflege

Das Hauptgerät und die äußeren Schutzhüllen der Außensensoren können mit einem feuchten Tuch gesäubert werden. Kleinere Teile können mit einem Baumwollstäbchen oder einem Pfeifenputzer gereinigt werden.

Benutzen Sie niemals kratzende oder ätzende Säuberungs- und Lösungsmittel. Halten Sie Geräte mit elektronischen Teilen nie unter laufendes Wasser oder tauchen diese ins Wasserbad.

Windmesser

Achten Sie darauf, dass die Windfahne und die Windräder sich frei drehen können und frei von Schmutz, Ablagerungen oder Spinnweben sind.

Regen-Sensoren

Wie alle Niederschlagsmessgeräte ist der Regen-Sensor aufgrund seiner trichterartigen Form anfällig für Verstopfungen. Prüfen und säubern Sie den Regen-Sensor von Zeit zu Zeit, um eine genaue Niederschlagsmessung zu gewährleisten.

- Entfernen Sie die schützende Abdeckung und den Kopf des Gerätes. Entfernen Sie jeglichen Schmutz, Blätter oder Ablagerungen, indem Sie die Teile mit einem leicht feuchten Lappen säubern.

Säubern Sie kleine Teile und Löcher mit einem Baumwollstäbchen oder einem Pfeifenputzer.

• Halten Sie Ausschau nach Spinnen oder Insekten, die eventuell in den Trichter gekrabbelt sein könnten.
• Säubern Sie auch den schaukelnden Mechanismus mit einem leicht feuchten Lappen.

Fehlerbehebung

“Das Display zeigt Striche “---” als Wetter Parameter an”

Das Display zeigt “---” an, wenn die Funkverbindung zu den Außensensoren für folgende Zeitspannen unterbrochen ist:

Thermo-Hygro Sensor - 15 Minuten

Windmesser - 15 Minuten

Regen Sensor - 30 Minuten

Prüfen Sie die Batterien des entsprechenden Sensors und ersetzen Sie sie gegebenenfalls. Drücken und halten Sie danach [▼] um eine Suche nach allen Funksignalen zu starten.

Sollte das Problem noch nicht beseitigt sein, überprüfen Sie den Weg der Funkverbindung des betroffenen Sensors zur Empfangsstation und ändern Sie, wenn nötig, seine Position.

Auch wenn Funksignale normalerweise feste Gegenstände und Mauern durchdringen können, sollte der Sensor Idealerweise eine Sichtlinie zur Empfangsstation haben.

Ursache für Empfangsprobleme:

• Die Distanz zwischen dem Außensensor und der Empfangsstation ist zu groß.
• Funkstörende Materialien wie z.B. Metallflächen, Betonmauern oder dichte Vegetation befinden sich im Weg der Funkverbindung.
• Störung durch andere Funkgeräte (wie z.B. schnurloses Telefon, Funk-Kopfhörer, Babyphon) und elektronische Geräte.

“Die Wetteranzeige stimmt nicht mit den Messungen von TV, Radio oder anderen offiziellen Wettervorhersagen überein.”

Die Wetterdaten können durch unterschiedliche Umgebungsmerkmale und Position der Wettersensoren beträchtlich variieren.

Lesen Sie die Aufstellungs-Tipps in diesem Handbuch, um ihre Sensoren bestmöglich zu stationieren.

“Die Wettertendenzanzeige ist ungenau”

Die Wettertendenzanzeige ist eine voraussichtliche Entwicklung des Wetters gemäß 12-24 Stunden und kann nicht die aktuelle Wetterlage wiedergeben.

VORSICHTSMAßNAHMEN

Dieses Produkt wurde entwickelt, um Ihnen über viele Jahre hinweg die Wetterdaten anzuzeigen und Freude zu bereiten. Im Folgenden finden Sie einige Vorkehrungen:

1. Tauchen Sie das Gerät nicht in Wasser
2. Säubern Sie das Gerät nicht mit kratzenden oder ätzenden Materialien. Diess kann die Plastikteile zerkratzen und die elektronischen Kreise zerstören.
3. Setzen Sie das Gerät nicht übermäßiger Gewalt, Stößen, Staub, Temperatur oder Feuchtigkeit aus, was zu Fehlfunktionen, kürzerer Lebensdauer des Gerätes, defekten Batterien und zerstörten Teilen führen könnte.
4. Öffnen Sie nicht eigenmächtig das Gehäuse des Gerätes. Dieses würde zu Garantieverlust und möglichem Schaden führen. Die Wetterstation ist wartungsfrei.
5. Benutzen Sie nur neue Batterien, wie es im Benutzerhandbuch beschrieben ist. Verwenden Sie nie neue und alte Batterien gleichzeitig, da alte Batterien auslaufen können.
6. Lesen Sie immer erst gründlich das Benutzerhandbuch, bevor Sie an dem Gerät Einstellungen vornehmen oder ändern.

Warnung / Hinweis

• Der Inhalt dieses Handbuches kann jederzeit ohne weitere Benachrichtigung geändert werden.
• Aufgrund von Einschränkungen beim Druck dieses Handbuches können die hierin gezeigten Abbildungen des Displays sich von der tatsächlichen Anzeige unterscheiden.
• Der Inhalt dieses Handbuches darf nicht ohne die Genehmigung des Herstellers reproduziert werden.

EC-KONFIRMITÄTSERKLÄRUNG

Produkt : Kat.No 35.1075

Dieses Produkt enthält das genehmigte Sendemodul, welches bei bestimmungsgemäßer Anwendung den grundlegenden Anforderungen des Artikels 3 der R&TTE 1999/5/EC Richtlinie entspricht. Folgende Normen entsprechen der Anwendung:

Effizienter Gebrauch des Funkfrequenzspektrums

(Artikel 3.2 der R&TTE Richtlinie)

Angewandte(r) Standard(s) EN 300 220-3:2000

Elektromagnetische Verträglichkeit

(Artikel 3.1.b der R&TTE Richtlinie)

Angewandte(r) Standard(s) EN 301 489-1,3:2000

Niederspannungsrichtlinie

Angewandte(r) Standard(s) EN 60950-1:2001

Zusätzlichen Informationen:

Dieses Produkt ist konform mit der Niederspannungsrichtlinie 73/23/EC, der EMC Richtlinie 89/336/EC und der R&TTE Richtlinie 1999/5/EC (Anhang II) und trägt die entsprechende CE Kennzeichnung.

R&TTE konforme Länder:

Alle EU-Länder, Schweiz

und Norwegen

TFA-Dostmann GmbH & Co.KG

Zum Ottersberg 12

D-97877 Wertheim/Reicholzheim

www.tfa-dostmann.de

Stromversorgung

Hauptgerät : Nutzen Sie 4 x "AA" 1.5V Alkaline-Batterien

AC/DC Adapter 7.5V 200mA

Thermo-Hygro-Sensor : Nutzen Sie 2 x "AA" 1.5V Alkaline-Batterien

Anemometer (Windmesser) : Nutzen Sie 2 x "AA" 1.5V Alkaline-Batterien

Regenmesser : Nutzen Sie 2 x "AA" 1.5V Alkaline-Batterien

Gewicht

Hauptgerät : 231g (ohne Batterien)

Thermo-Hygro-Sensor : 65g (ohne Batterien)

Anemometer (Windmesser) : 315g (ohne Batterien)

Regenmesser : 290g (ohne Batterien)

Abmessungen

Hauptgerät : 220(L) x 165(H) x 32(D) mm

Thermo-Hygro-Sensor : 55.5(L) x 101(H) x 24(D) mm

Anemometer (Windmesser): 405(L) x 375(H) x 160(D) mm

Regenmesser : 163(L) x 177(H) x 119(D) mm

Anhang

Städte Codes

US und Kanadische Städte
City Code Zone Offset DST City Code Zone Offset DST

Atlanta, Ga.	ATL	-5	SU	Memphis, Tenn.	MEM	-6	SU
Austin, Tex.	AUS	-6	SU	Miami, Fla.	MIA	-5	SU
Baltimore, Md.	BWI	-5	SU	Milwaukee, Wis.	MKE	-6	SU
Birmingham, Ala.	BHM	-6	SU	Minneapolis, Minn.	MSP	-6	SU
Boston, Mass.	BOS	-5	SU	Montreal, Que., Can.	YMX	-5	SU
Calgary, Alba., Can.	YYC	-7	SU	Nashville, Tenn.	BNA	-6	SU
Chicago, IL	CGX	-6	SU	New Orleans, La.	MSY	-6	SU
Cincinnati, Ohio	CVG	-5	SU	New York, N.Y.	NYC	-5	SU
Cleveland, Ohio	CLE	-5	SU	Oklahoma City, Okla.	OKC	-6	SU
Columbus, Ohio	CMH	-5	SU	Omaha, Neb.	OMA	-6	SU
Dallas, Tex.	DAL	-6	SU	Ottawa, Ont., Can.	YOW	-5	SU
Denver, Colo.	DEN	-7	SU	Philadelphia, Pa.	PHL	-5	SU
Detroit, Mich.	DTW	-5	SU	Phoenix, Ariz.	PHX	-7	NO
El Paso, Tex.	ELP	-7	SU	Pittsburgh, Pa.	PIT	-5	SU
Houston, Tex.	HOU	-6	SU	Portland, Ore.	PDX	-8	SU
Indianapolis, Ind.	IND	-5	NO	San Antonio, Tex.	SAT	-6	SU
Jacksonville, Fla.	JAX	-5	SU	San Diego, Calif.	SAN	-8	SU
Las Vegas, Nev.	LAS	-8	SU	San Francisco, Calif.	SFO	-8	SU
Los Angeles, Calif.	LAX	-8	SU	San Jose, Calif.	SJC	-8	SU

City Code Zone Offset DST City Code Zone Offset DST

SB = Süd Brasilien DST. Jährliche Änderungen

SC = Chile DST

SI = Irak und Syrien DST

SK = Irkutsk & Moskau DST

SM = Montevideo, Uruguay DST

SN = Namibia DST

SP = Paraguay DST

SQ = Iran DST kann jährlich geändert werden

ST = Tasmanien DST

NO DST = no = Städte ohne DST - Empfang

ON = Addieren Sie immer 1 Stunde zur lokalen Zeit

Technische Daten

Empfänger der Wetterstation

Sensoren (Supply=6.0V, Ta=23°C) und Sensor (Supply=3.0V, Ta=23°C)

RF Funkübertragungsfrequenz 433.92 MHz

RF Funkübertragungsdistanz

Thermo-Hygro Sensor 100 Meter maximal (Sichtreichweite)

Windmesser, Regenmesser 100 Meter maximal (Sichtreichweite)

Barometrischer Luftdruckmessbereich 500 hpa to 1100hpa (14.75 inHg bis 32.44 inHg),

(Auf Meeresspiegel) (374.5 mmHg bis 823.8 mmHg)

Höhenmessbereich -200m to +5000 m (-657 ft bis 16404 ft)

Barometrische Druckauflösung 0.1 hpa (0.003 inHg, 0.08 mmHg)

Barometrische Luftdruckmessungsgenauigkeit +/- 3 hpa (0.009 inHg, 2.3 mmHg)

Außentemperatur-Messbereich -40°C bis 80°C (-40°F bis 176°F)

Innentemperatur-Messbereich -9.9°C bis 60°C (14.2°F bis 140°F)

Betriebstemperatur -5°C bis 50°C (23°F bis 122°F)

„Aufbewahrung“ Temperaturbereich -20°C bis 70°C (-4°F bis 158°F)

Temperaturgenauigkeit +/- 1°C oder +/- 2°F

Temperaturauflösung 0.1°C oder 0.2°F

Luftfeuchtigkeitsanzeige 0% bis 99%

Luftfeuchtigkeits-Genauigkeit +/-5% (innerhalb 25% - 80%)

Luftfeuchtigkeits-Auflösung 1%

Übertragungszyklus

Thermo-Hygro-Sensor ungefähr 47s

Regenmesser 183s

Windmesser 33s

Sonnenaufgang-Sonnenuntergang Anzeigegenauigkeit +/- 1 min (Breitengrad +/- 50°)

Wind Richtungsanzeige 16 Positionen

Wind Richtungsanzeigengenauigkeit +/-11.25°

Wind Richtung Auflösung 22.5°

Wind Richtung Ausgangspunkt 3mph

Wind Geschwindigkeitsanzeige 0 to 199.9mph (199.9 Km/h, 173.7 Knoten, 89.3 m/s)

Wind Geschwindigkeits-Genauigkeit +/- (2mph + 5%)

Wind Geschwindigkeits-Ausgangspunkt 3mph

Wind/Gust Speed Disply Update Interval 33 Sekunden

Windböenintervalle 11 Sekunden

1h/24h/Vortag Niederschlagsmessung 0.0 to 1999.9 mm (78.73 inch)

Niederschlagsmessung letzte Woche/Letzter Monat 0 to 19999 mm (787.3 inch)

Innentemperaturübertragungszyklus 10s

Raumlufttemperaturübertragungszyklus 10s
