BEDIENUNGSANLEITUNG Luxus 2 Coobinox

Aufbau- und Bedienungsanleitung für

COOBINOX® 2 Brenner Gasgrill Holz

Herstellerdaten:

Zur Produktverbesserung sind technische und gestalterische Änderungen vorbehalten.

1. Zusammenbau Tipps

2. Einzelteile und Befestigungsmaterial

3. Zusammenbauschritte

4. Vorbereitung

5. Installation

6. Warn- und Sicherheitshinweise

7. Sicherheitsvorkehrungen

8. Anzündanleitung

9. Aufbewahrung

10. Reinigungshinweise

11. Sicherheitstipps für den Grill

12.

Wichtig:

* Verwenden Sie den Grill nur im Freien.

* Bewegen Sie das Gerät nicht, solange es in Betrieb ist. Lassen Sie niemals den Gaszylinder am Regulator angeschlossen, wenn er nicht an den Brenner angeschlossen ist.

Warnung: Manche Teile dieses Gerätes werden sehr heiß, daher seien Sie besonders vorsichtig, wenn ältere Menschen oder Kinder in der Nähe sind.

Jegliche Veränderung am Gerät kann äußerst gefährlich sein

und ist in jedem Falle untersagt!

Befestigen Sie den Schlauch Zusammenbau sehr fest!

Zu Ihrer Sicherheit:

Bewahren oder verwenden Sie kein Benzin für methylierte Brennstoffe oder jegliche andere entzündbare Gase oder Flüssigkeiten in der Nähe von diesem oder anderen Geräten auf.

Zünden Sie niemals den Grill mit Benzin oder ähnlichen Flüssigkeiten an!

1. Technische Daten

Gas: 13B / 13B/P

Gasflasche: Butan- / Propangasflasche 3-5-11 kg

Druck: 50mbar

Verbrauch: 375 g/h für JH-L2YZ

Kraft ca.: 4.2 kw für JH-L2YZ

Gewicht ca.: 14.2 kg

Gesamtmaße: L 80cm, B51cm, H 100cm

Kochbereich: ca. 49 x 38cm

Brenner Set: veränderbar

Anzünder: Piezo Anzünder

Eine 5Kg Butan- / Propangasflasche ist ungefähr ausreichend für eine

Heizperiode von 7-8 Stunden bei voller Leistung.

06 Sie haben sich für ein hochklassiges Gasgerät entschieden. Dieses Gerät wurde mit Berücksichtigung auf den europäischen Gas Standard EN498 gemacht und trägt das CE Zertifikat. CE-0694.

2. Zusammenbautipps

Legen Sie als erstes alle Muttern und Schrauben zusammen. Festigen Sie alle Verbindungen, nachdem Sie alle zusammengelegt haben. Dies erleichtert die Arbeit und erhöht die Stabilität Ihres Gerätes. Überprüfen Sie bitte, ob alle Teile gemäß der folgenden Abbildungen enthalten sind und nichts fehlt.

Sie werden einen Schraubenschlüssel, eine Zange und einen Kreuzschraubenzieher für den Zusammenbau benötigen. Bitte lesen Sie sich die Zusammenbauanleitung sorgfältig durch bevor Sie mit ihrer Arbeit beginnen. Sie werden sehen, dass der Zusammenbau unproblematisch ist.

Kleine Abweichungen im Material können aufkommen, vor allem bei den Schrauben etc. Dies bedeutet aber keine Qualitätsminderung.

3. Einzelteile und Befestigungsmaterial

Bevor Sie mit dem Zusammenbau beginnen, benötigen Sie folgende Werkzeuge:

Schraubenzieher, Zange und passender Schraubenschlüssel.

1. Deckel x l
2. Griff x |
3. Grillrost x 1
4. Vergaser x l
5. Brenner x 1
6. Feuerstelle x 1
7. Isolierblende x 1
8. Holzlciste x 6
9. Bedienleiste x 1
10. Vorderbreit x 1
11. Radblende x 2
12. großes Rad x 2
13. linke x 1

Feuerstellenhalterung

1. Fettauffangbehälter x 1

2. rechte x 1

Feuerstellenhalterung

1. Bodenplatte x 1

17.FuB x 2

1. Fuß für Rad x 2

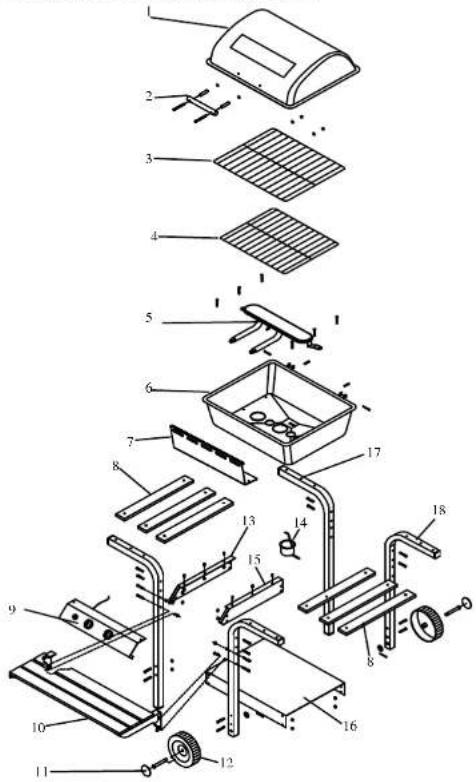

3.1 Einzelteile Checkliste:

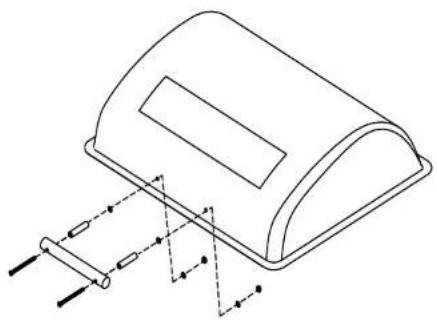

4. Zusammenbauschritte Schritt 1

Sie werden eine Butan- / Propangasflasche kaufen müssen, sowie einen 25mbar Regler um den Grill benutzen zu können. Dies erhalten Sie bei Ihrem nächstgelegenen Gashändler.

Die Gasflasche muss immer einen sicheren Stand haben.

Sehen Sie unter Punkt 5 für weitere Informationen.

Energiespartipps:

a. Reduzieren Sie die Zeit in der der Deckel des Grills geöffnet ist.
b. Schalten Sie nach dem grillen den Grill sofort aus.
c. Heizen Sie den Grill nur ca. 10-15min lang vor.(Ausgenommen von der ersten Benutzung)
d. Heizen Sie nicht länger vor als vorgeschlagen wird.
e. Verwenden Sie keine höhere Temperatureinstellung als nötig ist.

5. Installation

Wenn Sie die Butan- / Propangasflasche haben, können Sie sie nun an den Grill anschließen.

i. Positionieren Sie die Gasflasche an der Seite, nicht unterhalb, ihres Grills. Achten Sie aber darauf, dass die Flasche in einer sicheren Position und entfernt von Hitze stehen muss.

ii. Wenn Sie bereit sind ihren Grill zu nutzen, setzen Sie den Regulator in das Gasflaschenventil ein und befestigen Sie es gut.

Wichtig: Bevor Sie beabsichtigen ihren Grill anzuzünden, müssen Sie sich die Anzündanleitung und die Sicherheitshinweise

durchlesen.

Überprüfen Sie den Schlauch auf Kratzer, Löcher oder Abreibungen etc. vor jeder Benutzung. Wenn der Schlauch in irgendeiner Weise fehlerhaft sein sollte, benutzen Sie Ihren Grill bitte nicht.

Wenn Sie die Gasflasche wechseln, versichern Sie sich, dass keine zündbare Gegenstände wie Feuer, Zigaretten, offene Flamme etc. in der Nähe befinden. Versichern Sie sich, dass der Grill ausgeschaltet ist.

Überprüfen Sie, ob der Schlauch gerade ist, d.h. dass er keine Knicke oder ähnliches hat, so dass der Gasfluss während der Benutzung ihres Grills nicht gehindert wird. Der Schlauch sollte auch nicht mit irgendeinem Teil am Grill in Berührung kommen, dass eventuell heiß sein könnte.

Wie man den Zylinder auswechselt:

Diese Zylinder können einfach ohne einen Schraubenschlüssel entfernt werden.

Wie man die Gasflasche anschließt:

a. Drehen Sie die orangefarbene Kappe so, dass der Pfeil in die Lücke des Kappe zeigt.
b. Entfernen Sie die orangefarbene Sicherheitskappe und ziehen Sie die Schnur heraus. Verwenden Sie kein Werkzeug. Lassen Sie den Deckel herunterhängen.
c. Überprüfen Sie ob die schwarz versiegelte Unterlegscheibe im

Zylinderventil fest ist.

d. Drücken Sie den Hauptknopf des Schalters. Lassen Sie ihn gedrückt während Sie den Schalter entgegen dem Uhrzeigersinn auf die Position (6Uhr) für die Nicht-Verbindung drehen. Heben Sie den Regulator hoch.

Setzen Sie die orangefarbene Sicherheitskappe wieder auf den leeren Zylinder.

6. Warn- und Sicherheitshinweise

Bitte lesen Sie die folgenden Punkte bevor Sie ihren Grill benutzen.

1. Bitte befolgen Sie alle Zusammenbauanweisungen in dieser Anleitung. Wenn die Anweisungen nicht befolgt werden, dann kann dies zu Problemen bei der Benutzung führen.
2. Dieser Grill wird beim Gebrauch sehr heiß, daher ist vor allem bei Anwesenheit von Haustieren, Kindern und älteren Menschen Vorsicht geboten.
3. Im Falle eines Lecks des Gases schalten Sie die Gaszufuhr zu dem Grill sofort aus, löschen Sie alle offenen Flammen, öffnen Sie den Deckel und falls das Leck weiterbesteht, dann suchen Sie bitte nach Beschädigungen, falschen Verbindungen etc. Kontaktieren Sie bitte sofort Ihren lokalen Gashändler, falls das Problem nicht gelöst werden kann.
4. Verrücken oder bewegen Sie den Grill nicht während er in Betrieb ist.

5. Verwenden und bewahren Sie keine entzündbaren Gase und Flüssigkeiten in der Nähe des Grills auf, wenn er in Betrieb ist.

6. Dieser Gasgrill ist nur für den Betrieb im Freien designt worden.

7. Verwenden Sie keine offene Flamme um nach Gaslecks zu suchen.
8. Benutzen Sie den Grill nicht, wenn er ein Gasleck hat.
9. Entfernen Sie keine Verbindungen am Grill oder an der Gasflasche und Gasregulator, wenn Sie den Grill benutzen.
10. Sie sollten immer vorsichtig und aufmerksam beim Benutzen ihres Grills sein, lassen Sie ihn niemals unbeaufsichtigt.
11. Verwenden Sie nur Lavasteine in diesem Grill und auf gar keinen Fall Holzkohle.
12. Der Grill sollte regelmäßig gereinigt werden.
13. Verwenden Sie das Gerät nicht in einer Garage oder in anderen geschlossnen Räumen. Versichern Sie sich auch darüber, dass sich keine entzündlichen Gegenstände, Materialien etc. In der Nähe befinden. Wir empfehlen einen Abstand von ca. 0.5 bis 1.0 Metern von entzündbaren Materialien.
14. Wir empfehlen, dass der Grill bei/von Ihrem lokalen Gashändler mindestens einmal im Jahr von einem kompetenten Techniker überprüft wird. Führen Sie diese Überprüfung auf keinen Fall selbst durch.
15. Versuchen Sie keinerlei unbefugtes Eingreifen in die Hauptleitungen/-Schaltungen des Grills, zum Beispiel Gasleitungen, Dampfstrahlpumpe und Ventile etc.

7. Sicherheitsvorkehrungen

1. Überprüfen Sie immer die Gasleitung nach dem Anschließen mit Hilfe von Seifenwasser auf eventuelle Lecks.
2. Der Deckel muss immer geöffnet sein, wenn der Grill angezündet wird.
3. Verwenden Sie Küchenhandschuhe und langes, stabiles Grillwerkzeug beim Grillen.
4. Seien Sie auf Unfälle oder Feuer vorbereitet. Sie sollten wissen wo das Erste Hilfe Set ist und auch wo sich der Feuerlöscher befindet und wie man ihn handhabt.
5. Halten sie jegliche Elektrokabel und den Gasschlauch fern von heißen Oberflächen.
6. Grillen Sie immer mit höchster Vorsicht.

8. Anzündanleitung

Warnung: Der Deckel muss beim Anzünden geöffnet sein!

a. Anzünden mit Hilfe des Zündsystems

Öffnen Sie das Kontrollventil an der Gasflasche, drücken Sie und drehen Sie den rechten Kontrollknopf am Grill entgegn den Uhrzeigersinn auf die höchste Einstellung (was den rechten Brenner anmachen wird), drücken Sie den Anzünderknopf einige Male, so dass er jedes Mal klickt. Wenn der rechte Brenner angezündet ist, drücken und drehen Sie den linken Kontrollknopf auf die höchste Einstellung und schauen Sie ob der linke Brenner vollkommen

angezündet ist.

Zünden Sie immer beide Seiten des Brenners an, wenn Sie ihn benutzen.

Warnung: Wenn der rechte Brenner nicht anzündet, dann schalten Sie den rechten Kontrollknopf aus, indem Sie den Knopf mit dem Uhrzeigersinn drehen und drehen Sie auch die Gaszufuhr (Ventil) an der Gasflasche zu. Warten Sie fünf Minuten lang bevor Sie wieder mit dem Anzünderknopf anzünden. Im Fall, dass der Anzünderknopf nicht funktioniert, warten Sie erneut fünf Minuten und zünden Sie den Grill dann mit einem Streichholz an.

b. Manuelles Anzünden des Grills (ohne Anzündsystem)

Öffnen Sie das Kontrollventil an der Gasflasche, drücken Sie und drehen Sie den rechten Kontrollknopf am Grill entgegn den Uhrzeigersinn auf die höchste Einstellung (was den rechten Brenner anmachen wird). Führen Sie das Streichholz durch das Streichholzloch an der rechten Seite des Grills ein. Nachdem der rechte Brenner angezündet ist, drehen Sie den linken Kontrollknopf für den linken Brenner.

Vorheizen:

Wir empfehlen, dass Sie Ihren Grill etwa 10-15min lang auf der höchsten Stufe vorheizen (beide Regler, dh. Rechts und links).

9. Aufbewahrung

Ihre Gasflasche muss im Freien gelagert werden und muss von Ihrem Grill abgetrennt sein, wenn er nicht benutzt wird. Wenn sie die Gasflasche von ihrem Grill entfernen, versichern Sie sich, dass sich keine entzündlichen Gegenstände in der Nähe befinden und Sie im Freien sind. Wenn sie Ihren Grill nach einer längeren Lagerzeit wieder verwenden, überprüfen Sie ihren Grill bitte auf Lecks in den Gasleitungen und dass die Brenner frei von Ablagerungen sind etc. bevor Sie ihn wieder verwenden. Dies könnte nämlich zu einer Behinderung der Gaszufuhr führen. Wenn Ihr Grill im Freien aufbewahrt wird, versichern Sie sich, dass alle Bereiche unter der Vorderpfanne frei von Ablagerungen (Insekten oder ähnlichem) sind.

10. Reinigungsanweisungen

Thr Grill ist einfach und mit wenig Aufwand zu reinigen, befolgen Sie einfach diesen hilfreichen Hinweisen:

1. Schalten Sie den Brenner für ca. 15-20min an. Fettspuren werden somit von ihrem Grill entfernt.
2. Der Rost sollte regelmäßig mit Seifenwasser gereinigt werden.
3. Die inneren Oberflächen des Grills sollten mit heißem Seifenwasser gewaschen werden. Verwenden Sie Stahlwolle, eine Drahtbürste oder

ähnliches für angebrannte Stellen.

1. Überprüfen Sie regelmäßig, ob der Brenner frei von Insekten und Spinnen ist, die die Gaszufuhr blockieren könnten. Reinigen Sie auch die Ventil- und Schlauchumgebung.
2. Jegliche Veränderungen am Gerät sind gefährlich und auch nicht erlaubt.

11. Grill Sicherheitshinweise

Stellen Sie Ihren Grill auf eine sichere Oberfläche, die weit entfernt ist von entzündbaren Gegenständen wie bspw. Holz(zäunen) oder überhängenden Ästen. Benutzen Sie den Grill niemals in geschlossenen Räumen!

Wenn Ihr Grill angezündet ist bewegen Sie ihn nicht und lassen Sie ihn auch nicht unbeaufsichtigt.

Bewahren Sie einen gewissen Abstand zwischen dem Grill und Kindern oder Haustieren.

Halten Sie einen Feuerlöscher griffbereit.

Seien Sie sich bewusst darüber, dass heißes Fett aus der Feuerschüssel heruntertropfen kann.

Der Grill wird sehr heiß wenn er benutzt wird, daher fassen Sie den Deckel etc. nur mit Handschuhen oder entsprechendem Werkzeug an.

Versichern Sie sich, dass das Gerät vollkommen abgekühlt ist, wenn Sie ihn verstauen wollen.
