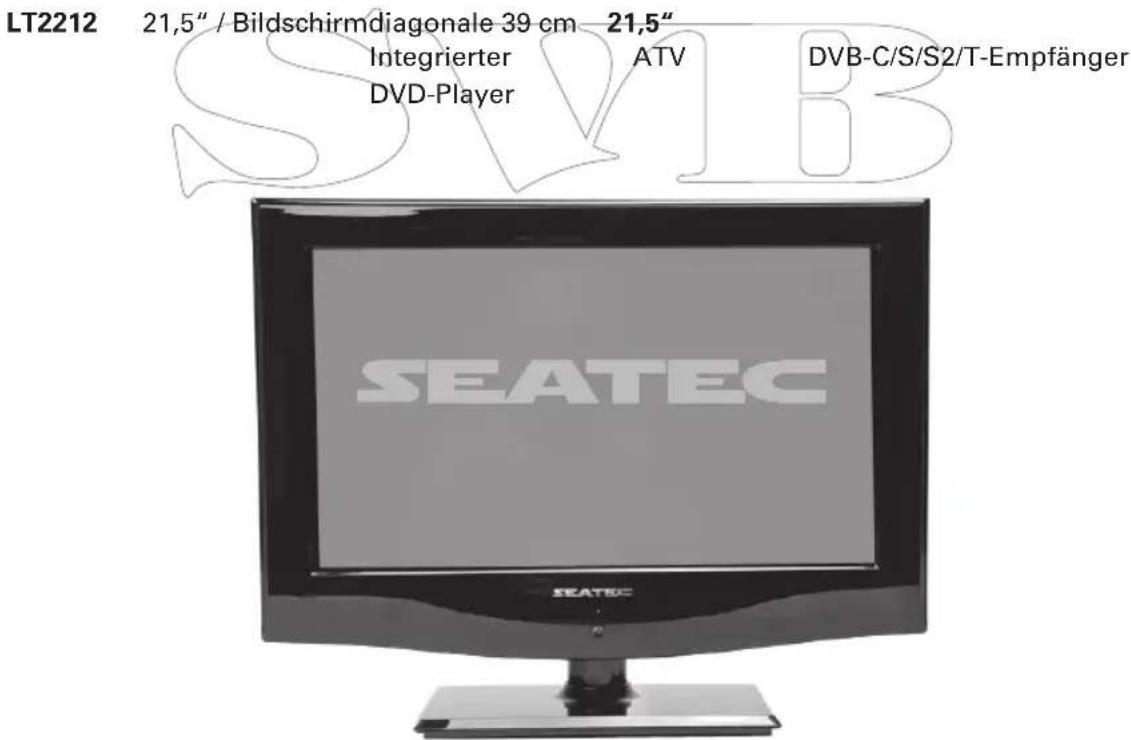

LT2212 21,5" / Bildschirmdiagonale 39 cm 21,5" Integrierter 21,5" DVD-Player ATV DVB-C/S/S2/T-Empfänger SEATEC

LT1612 / LT1912 / LT2212

BEDIENERHANDBUCH

Bedienungsanleitung

Vielen Dank, dass Sie sich für den Kauf dieses SEATEC LCD-Fernsehgerätes entschieden haben.

Mit dem Kauf Ihres SEATEC LED-Fernsehers haben Sie sich für modernste LED-Flachbildschirm-Technologie entschieden. Die innovative LED-Hintergrundbeleuchtung des LCD-Panels garantiert einen geringen Stromverbrauch - sowohl beim Betrieb am 12 Volt-Bordnetz, als auch an 230 Volt Wechselspannung.

Heben Sie die Verpackung auf (Karton und Polster). Sie benötigen diese für den Fall einer (Garantie-) Reparatur oder für andere Anlässe, die einen sicheren Transport oder eine ordentliche Lagerung des Gerätes nötig machen.

Die Originalverpackung mit den dazugehörigen Polstern und der Kunststofftüte ist die sicherste Verpackung für Ihren SEATEC LED-Fernseher!

Mangelhaft verpackte Geräte können im Rahmen der Garantie bzw. Gewährleistung nicht berücksichtigt werden.

Hinweis zum Betrieb des Gerätes am 12 Volt Bordnetz

Prüfen Sie vor der ersten Inbetriebnahme die korrekte Polung am Hohlstecker des DC-Anschlusskabels! Der Stecker-Mittelkontakt ist PLUS 12 Volt.

Für den Betrieb im 24 Volt Bordnetz verwenden Sie bitte den DC/DC-Konverter Art. 41022. Dieser verhindert mögliche Funktionsstörungen oder Geräteschäden, da im 24V Bordnetz

Ladespannungen bis 30 Volt bzw. auch höhere Störspannungsspitzen vorkommen können.

Inhaltsverzeichnis

1. Zubehör.... 1
2. Sicherheits- und Warnhinweise.... 2
3. Montage des Fußes / Aufstellen / Wandhalterung......6
4. Geräteanschlüsse....9
   4.1 Beschreibung der Anschlüsse.... 11
   4.2 Bedienelemente am Gerät.... 13
5. Gerät ein-/ ausschalten.... 14
6. Wahl der Signaleingänge und Funktionsarten...... 15
   6.1 TV-Betrieb.... 16
   6.2 Grundfunktionen der Fernbedienung.... 17
   6.3 OSD-Menü.... 19
7. Erste Inbetriebnahme.... 20
8. Grundlegende Bedienung....22
9. Medienwiedergabe....23
10. PVR (Personal Video Recorder)......25
11. Technische Daten.... 26-27

1 Zubehör

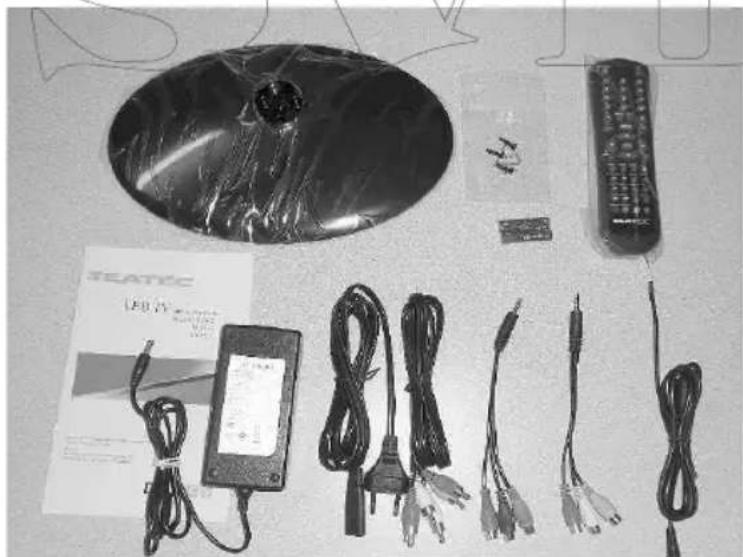

Im Lieferumfang enthalten sind:

• Gerät
• Gerätefuß
  • 3x Blechschraube (Rundkopf 4x10)
  • Netzteil 230V AC /12V DC
• Netzkabel
• DC-Anschlusskabel Hohlstecker/offene Leitungen weiß = Mittelkontakt = PLUS schwarz = außen = MINUS
• Fernbedienung
  • Batterien (2x AA-Zelle)
  • Cinch-AV-Anschlusskabel (rot/weiß/gelb)
• Adapterkabel 4-pol. Klinke/Chinch (rot/weiß/gelb)
  • Adapterkabel 4-pol. Klinke/Chinch (rot/blau/grün)
  • Bedienungsanleitung

Optional lieferbares Zubehör:

SEATEC Wandhalterung CLASSIC, 2-teilig, Artikel-Nr. 94003

SEATEC Wandhalterung FLEX Artikel-Nr. 94013

Batterie Micro / Typ AAA, (Sie benötigen 2 Stk.) Artikel-Nr. 75310

passende DVB-T und Satelliten-Antennen finden Sie in unserem Katalog oder im Online-Shop (www.svb.de)

2 Sicherheits- und Warnhinweise

Ihr Gerät wurde so hergestellt und überprüft, dass die Sicherheit von Personen bei ordnungsgemäßem Betrieb gewährleistet ist. Unsachgemäßer Anschluss oder falsche Verwendung können zu Schäden am Gerät oder zu Personenschäden führen. Der Hersteller / Verkäufer des Gerätes übernimmt keine Haftung für Schäden, die durch Nichtbeachtung der Bedienungsanleitung, unsachgemäße Handhabung oder durch Nichteinhaltung der Sicherheits- und Warnhinweise entstanden sind. Daher sollten Sie die Bedienungsanleitung und die folgenden Sicherheits- und Warnhinweise sorgfältig durchlesen.

Beschädigungen

Benutzen Sie Ihr Gerät niemals, wenn irgendwelche Beschädigungen ersichtlich sind. Wenden Sie sich in diesem Fall an Ihren Händler oder an eine qualifizierte Service-Werkstatt.

Spannungsversorgung

Dieses Gerät sollte nur mit der zum Betrieb vorgesehenen Versorgungsspannung betrieben werden. Angaben hierzu finden Sie auf dem Typenschild des externen Netzteiles und an der Spannungsversorgungsbuchse Ihres Gerätes. Sollten Sie unsicher sein, wenden Sie sich an Ihren Händler.

Wettereinflüsse

Bei Gewitter ist es ratsam, die Leitungen von Antenne und Spannungsversorgung vom Gerät zu trennen.

Umgebungstemperatur

Setzen Sie Ihren LED-TV nicht direkter Sonneneinstrahlung aus und vermeiden Sie extreme Umgebungstemperaturen - sowohl heiße als auch kalte. Halten Sie Abstand von starken Wärmequellen wie z.B. Heizlüftern / Heizkörpern oder Gas-, Petroleum bzw. Elektroheizungen.

Offenes Feuer

Stellen Sie keine Kerzen oder Öl- bzw. Petroleumlampen auf oder neben das Gerät.

Dekorationsmaterial

Stellen bzw. befestigen Sie Sie keine Lampen, Vasen oder andere mit Flüssigkeit gefüllte Gegenstände über, auf oder direkt neben das Gerät.

Aufstellungsort und Umwelteinflüsse

Stellen Sie sicher, dass das Gerät auf einer ebenen und geraden Fläche steht und keinen starken Vibrationen ausgesetzt wird. Verwenden Sie Ihr Gerät nur in sauberer und trockener Umgebung. Setzen Sie das Gerät niemals starker Feuchtigkeit, Regen oder Spritzwasser aus. Vermeiden Sie starke Staub- oder Nikotinbelastung. In das Gerät eingedrungene Flüssigkeit kann zu umfangreichen Schäden führen. Sollte das Gerät nass geworden sein oder sollten Sie versehentlich eine Flüssigkeit über bzw. in das Gerät gegossen haben, dann trennen Sie es sofort von der Spannungsversorgung und wenden Sie sich an eine qualifizierte Service-Werkstatt.

Belüftung

Betreiben Sie Ihr Gerät in gut belüfteter Umgebung. Bedecken Sie niemals die Lüftungsschlitze des Gehäuses. Eine ausreichende Luftzirkulation muss gewährleistet sein. Der seitliche Abstand zu anderen Einrichtungsgegenständen sollte mindestens 10 cm betragen.

Funktionsstörungen

Sollten Sie bei Ihrem Gerät Rauchentwicklung, außergewöhnliche Betriebsgeräusche oder Funktionsstörungen feststellen, dann unterbrechen Sie unverzüglich die Spannungsversorgung des Gerätes. Um Reflektionen auf dem Bildschirm zu vermeiden, sollten Sie Ihr Gerät so aufstellen, dass kein einfallendes Sonnenlicht oder sonstige starke Lichtquellen direkt auf den Bildschirm treffen. Um Bild- oder Tonstörungen zu vermeiden, sollte das Gerät nicht in direkter Umgebung von Geräten stehen, die starke elektromagnetische Felder erzeugen (Transformatoren, Elektromotoren, Fernsehgeräte, Lautsprecher, Funktelefone, etc.).

Batterien

Lassen Sie keine kleinen Kinder mit der Fernbedienung spielen. Kinder könnten die Batterien verschlucken. Gehäuse Im Geräteinneren befinden sich keine vom Benutzer zu wartenden Bauteile. Reparatur und Wartungsarbeiten sollten nur von einer qualifizierten Service-Werkstatt ausgeführt werden! Entfernen Sie keine Gehäuseteile. Auch im ausgeschalteten Zustand können Bauteile hohe Spannungen führen. Es besteht die Gefahr, dass elektrische Teile mit gefährlich hohen Spannungen berührt werden könnten.

Reinigung

Bevor Sie das Gerät reinigen, unterbrechen Sie die Spannungsversorgung. Reinigen Sie das Gehäuse mit einem sauberen und trockenen Tuch. Verschmutzungen des Bildschirms entfernen Sie mit einem Ammoniak freien Reiniger. Geben Sie diesen Reiniger auf das Tuch und nicht direkt auf den Bildschirm.

Standby (Bereitschafts-Betrieb)

Die Standby-Taste am Gerät oder auf der Fernbedienung schaltet das Gerät nicht vollständig aus. Das Gerät verbraucht weiterhin Energie. Aus Sicherheitsgründen und um unnötigen Energieverbrauch zu vermeiden, sollte ein Gerät nie über längere Zeiträume in Standby betrieben werden. Wir empfehlen, den Netzstecker zu ziehen oder das Gerät über andere geeignete Maßnahmen von der Spannungsversorgung frei zu schalten. Sollten Sie hierzu Fragen haben, wenden Sie sich an Ihren Händler oder Ihre Service-Werkstatt.

Anschlussleitungen

Stellen Sie keine schweren Gegenstände auf die Netz- oder Gleichspannungsleitung und achten Sie darauf, dass diese nicht unter den Gerätefuß gelangen. Das Gewicht des Gerätes könnte die Leitungen beschädigen und zu weiteren Gefahren führen. Das Gleiche gilt für die Zuleitungen der ggf. vorhandenen externen Signalquellen.

Verpackung

Die Originalverpackung mit den dazugehörigen Polstern ist die sicherste Transportverpackung! Sie benötigen diese für den Fall einer (Garantie-) Reparatur oder für andere Anlässe, die einen sicheren Transport oder eine ordentliche Lagerung des Gerätes nötig machen. Die Kunststofftüte bewahrt das Gerät vor Feuchtigkeit und verhindert die Entstehung von Scheuerstellen zwischen Gehäuse und Polstern. Halten Sie Kunststofftüten von Kindern fern. Es besteht Erstickungsgefahr!

Beachten Sie: mangelhaft verpackte Geräte können im Rahmen der Garantie bzw. der Gewährleistung nicht berücksichtigt werden.

Anschluss / Inbetriebnahme

Für Schäden durch fehlerhaften Anschluss, falsche Aufstellung, Missbrauch, Veränderungen bzw. Fremdeingriff wird keine Haftung übernommen.

Pixelfehler

Zur Erzeugung eines weißen Bildpunktes werden im Bildschirm jeweils drei einzelne Bildpunkte, in den Farben rot, grün und blau benötigt. Diese einzelnen Bildpunkte werden als Pixel bezeichnet. Es kann vorkommen, dass einzelne Pixel nicht korrekt angesteuert werden. Sie bleiben z.B. in der Helligkeit zurück oder leuchten konstant.

Entsorgungshinweise

Achten Sie darauf, dass die leeren Batterien der Fernbedienung sowie Elektronikschrott nicht in den Hausmüll gelangen, sondern sachgerecht entsorgt werden (Rücknahme durch den Handel, Sondermüllentsorgung). Die Verpackung Ihres Gerätes besteht ausschließlich aus wiederverwertbaren Materialien. Bitte führen Sie diese entsprechend sortiert der Wiederverwertung zu.

3 Montage des Fußes/Austellen/Wandhalterung

Montage des Fußes

Um Transportschäden zu vermeiden wurde der Gerätefuß nicht montiert. Zur Montage benötigen Sie einen Kreuzschlitz-Schraubendreher (PH2). Führen Sie die Montage sorgfältig durch. Sorgen Sie für einen ausreichend großen, sauberen und freien Arbeitsbereich! Nehmen Sie das Zubehör und das Gerät mit den seitlichen Polstern aus dem Karton. Lassen Sie das Gerät noch in der Folientüte und im Polster.

• Nehmen Sie den Fuß und die 3 Blechschrauben (4x10 mm) aus der Zubehörpackung und halten Sie den Kreuzschlitz-Schraubendreher griffbereit.
• Entfernen Sie die Schutzfolie von der Fuß-Oberseite.
• Stellen Sie das Gerät mit den Polstern so hin, dass der Fuß-Zapfen nach oben zeigt und sichern Sie Gerät/Polster gegen Umkippen.
• Platzieren Sie den Fuß so auf dem Fuß-Zapfen, dass der schmalere Teil des Fußes zur Geräterückseite zeigt.
• Befestigen Sie den Fuß mit den 3 Blechschrauben am Fuß-Zapfen des Gerätes. Um Beschädigungen am Fuß-Zapfen zu vermeiden, ziehen Sie die Schrauben nur „handfest“ an. Verwenden Sie keinen Akku-Schrauber!

Stellen Sie das Gerät niemals auf eine instabile, unebene oder schräge Fläche. Die Stellfläche darf nicht kleiner als das Gerät sein. Achten Sie darauf, dass unter dem Gerätefuß keine Anschlußleitungen eingeklemmt werden und berücksichtigen Sie Abstände zur ausreichenden Belüftung. (Siehe Hinweise am Anfang dieser Anleitung.)

Bitte beachten Sie: Es gibt keine Möglichkeit, die Geräteneigung zu verändern. Stellen Sie Ihren LED-TV in Augenhöhe auf, um einen optimalen Bildeindruck zu erhalten.

Wandhalterung

Ihr LED-TV ist auf der Geräterückwand mit 4 Gewindebohrungen für die Montage einer Wandhalterung vorbereitet. Die Wandhalterung sollte über einen Befestigungs-Lochabstand von 100x100mm verfügen (VESA-Standardard). Passende Halterungen finden Sie in unserem Sortiment. Sorgen Sie im Aufstell-/Montagebereich für ausreichend Platz. Nur so können Sie das Gerät sicher befestigen und betreiben.

Zur Montage einer Wandhalterung legen Sie das Gerät mit der Gerätevorderseite auf eine weiche Decke bzw. ein Tuch (- so vermeiden Sie Kratzer). Der komplette Gerätefuß ist mit 4 Schrauben an der Geräterückwand befestigt. Lösen Sie die Schrauben, nehmen Sie den Fuß vom Gerät und drehen Sie die Schrauben wieder in das Gehäuse (- so gehen die Schrauben nicht verloren).

Befestigen Sie die Wandhalterung mit vier M4 Schrauben (nicht im Lieferumfang des Gerätes). Die Schraubenlänge darf nicht länger sein als 8 mm plus Materialstärke des Wandhalters. Befestigen Sie die Wandhalterung gewissenhaft und - falls vorhanden - gemäß der Vorgaben des Herstellers.

Fernbedienung

Mit der Fernbedienung lassen sich alle Funktionen und Betriebsarten steuern. Sie arbeitet mit unsichtbaren Infrarot (IR) Lichtimpulsen.

Die Funktion der Fernbedienung könnte beeinträchtigt werden, wenn in direkter Umgebung Ihres LED-TV Lampen mit hohen IR-Lichtanteilen (Leuchtstoff-, Energiesparlampen, etc.) betrieben werden. Verhindern Sie in solch einem Fall den Lichteinfall auf den IR-Empfänger.

• Achten Sie darauf, dass der Infrarotempfänger nicht verdeckt wird (siehe auch Nahbedienteil / Bedienelemente am Gerät)
• Lassen Sie die Fernbedienung nicht fallen bzw. vermeiden Sie starke Erschütterungen.
• Halten Sie die Fernbedienung stets trocken. Eingedrungene Feuchtigkeit bzw. Flüssigkeit kann zu Fehlfunktionen oder zum Totalausfall führen.
• Ersetzen Sie die Batterien, wenn die Reichweite nachlässt oder die Fernbedienung in ihrer Funktion aussetzt.

Batterien einlegen / ersetzen

1. Batteriefachdeckel öffnen.
2. Zwei Batterien (Typ Micro / AAA) einlegen. Achten Sie auf richtige Polarität (siehe Prägung im Batteriefachboden).
3. Batteriefachdeckel schließen.
4. Wenn Sie die Fernbedienung längere Zeit nicht nutzen, sollten Sie die Batterien entnehmen und separat aufbewahren. Dadurch vermeiden Sie eine mögliche Beschädigung durch auslaufende Batterien.
5. Verwenden Sie nur Batterien gleichen Typs (empfohlen Alkaline). Mischen Sie nicht halbwegs entladene mit neuen Batterien. Ersetzen Sie entladene Batterien umgehend.

Verbrauchte Batterien gehören nicht in den Hausmüll. Sie müssen über den Handel oder kommunale Sammelstellen entsorgt werden.

4 Geräteanschlüsse

Ihr Gerät verfügt über umfangreiche Anschlussmöglichkeiten für externe Geräte wie DVD-/Videorecorder, Set-Top-Boxen, Audio-Verstärker, Kameras, PCs, Spielekonsolen, etc.. Stellen Sie alle erforderlichen Verbindungen her, bevor Sie Ihren LED-TV in Betrieb nehmen. Die Verbindungsleitungen können je nach Gerät und Hersteller variieren.

• Seien Sie vorsichtig beim Anschluss externer Geräte.
- Lesen Sie die Bedienungsanleitung der externen Geräte, bevor Sie diese anschliessen.
- Schalten Sie die Geräte aus, bevor Sie diese miteinander verbinden.
- Verwenden Sie qualitativ hochwertige Verbindungsleitungen und achten Sie auf korrekten und festen Sitz der Steckverbindungen.

Betrieb am Wechselspannungs-Netz

Das externe Netzteil ermöglicht den Betrieb am Wechselspannungsnetz. Achten Sie darauf, dass die folgenden Werte eingehalten werden: 100-240V\~, 50/60Hz. Stecken Sie den Hohlstecker des externen Netzteiles in die DC12V IN-Buchse Ihres LED-TV. Verbinden Sie das Netzkabel mit dem externen Netzteil und der Netz-Steckdose. Achten Sie darauf, dass alle Stecker fest und sicher sitzen.

Betrieb am 12 Volt Bordnetz

DAS GERÄT DARF NUR AM 12 VOLT BORDNETZ BETRIEBEN WERDEN.

Nur in Verbindung mit dem DC/DC-Konverter Art. 41022 ist auch ein Betrieb am 24 Volt Bordnetz möglich.

Im Lieferumfang erhalten Sie ein DC-Anschluss-Kabel (5,5/2,1mm Hohlstecker/offene Leitungsenden). Dieses Kabel ermöglicht den Betrieb Ihres Gerätes am 12 Volt Bordnetz.

Wenn Sie das Kabel direkt ans Bordnetz anschliessen wollen, müssen Sie unbedingt die richtige Polarität beachten. Die weiße Ader des Kabels ist PLUS 12 Volt.

Unabhängig davon, ob Sie das Kabel direkt am Bordnetz oder über einen Stecker am Zigarettenanzünder anschliessen, muß vor der ersten Inbetriebnahme die richtige Polung am Hohlstecker geprüft werden!

Das ist kein Scherz. Auch ein Zigarettenanzünder kann verpolt angeschlossen sein. Im Klartext - messen Sie die Spannung am Hohlstecker, bevor Sie ihn das erste Mal in das Gerät stecken: innen PLUS12 Volt, außen MINUS.

Falls Sie unsicher sind, ob Ihre Messung korrekt ist, nehmen Sie das externe 230V Netzteil und prüfen sie dort die Polarität. Am Bordnetz müssen Sie das gleiche Messergebnis erzielen.

Antennenanschluss

Zum Empfang von analog-terrestrischen- oder DVB-T-Sendern benötigen Sie eine Antenne. Selbstverständlich können Sie Ihren LCD-TV auch am Kabelnetz (DVB-C) betreiben. Verbinden Sie die Antenne mit der Eingangsbuchse RF IN.

Für den mobilen Einsatz des Gerätes sollten Sie eine aktive Antenne (mit integriertem Verstärker) verwenden. Einige dieser Antennen benötigen eine 5 Volt Spannungsversorgung, die über das Antennenkabel zum Verstärker geführt wird. Ihr LED-TV stellt diese 5 V nicht zur Verfügung. Sie können sich mit einer externe Einspeiseweiche helfen. Achten Sie darauf, diese muss aus der 12V DC Bordspannung eine 5 V DC Antennespannung bereitstellen.

Andere Geräte anschließen

Ihr LED-TV verfügt über umfangreiche Anschlussmöglichkeiten für externe Geräte wie DVD-/Videorecorder, Set-Top-Boxen, Audio-Verstärker, Kameras, PCs, Spielekonsolen, etc.. Häufig gibt es mehrere Möglichkeiten, die Geräte miteinander zu verbinden. Schauen Sie in die Bedienungsanleitung des ext. Gerätes, um die Anschlüsse zu wählen, mit der Sie die beste Bild- und Tonwiedergabe erzielen.

Das müssen Sie wissen:

- häufig haben externe Geräte (SAT-Receiver, DVD-Player) eine eigene Lautstärke- und Bildformat- Einstellung.

In solch einem Fall stellen Sie Ihren LED-TV auf eine angenehme (Maximal-)Lautstärke.

- Zur Programm-Umschaltung und Lautstärke-Regelung verwenden Sie dann die Fernbedienung des SAT-Receivers.

- Wählen Sie bei Bedarf in den SAT-Receiver-Grundeinstellungen das passende Bildformat, z.B. 16:9.

4.1 Beschreibung der Anschlüsse

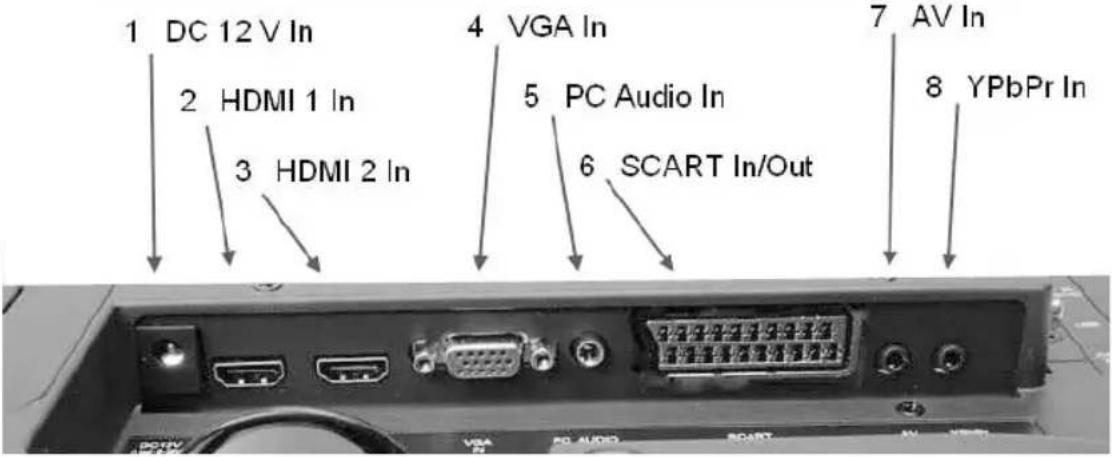

1 DC 12 V In 2 HDMI 1 In 3 HDMI 2 In 4 VGA In 5 PC Audio In 6 SCART In/Out 7 AV In 8 YPbPr In

1 DC12V IN 12 Volt Gleichspannungseingang

Hier schliessen Sie das externe Netzteil (230V\~/12V DC) oder die DC-Anschlussleitung (Hohlstecker 5,5/2,1mm / Bordnetz / Zigar. anz.-Stecker) an. Kontaktbelegung: innen PLUS12 Volt, außen MINUS

2 HDMI Eingang 1

Anschluss für Geräte mit hoch aufgelösten digitalen Audio-/Videosignalen wie DVD-Player, SAT-Receiver, PCs, etc..

3 HDMI Eingang 2

4 VGA Eingang (15Pin Sub-D)

Sie können Ihren LED-TV auch als Monitor für PC, Laptop einsezten.

5 PC AUDIO IN (3,5mm Klinke)

Audio-Eingang (Stereo) für PCs, Laptops und Netbooks.

6 SCART (21-polig)

Einer der meist verbreiteten Anschlüsse für Video-/ DVDPlayer.

7 AV IN (über Adapter 3,5mm Klinke/Cinch-gelb-rotweiß / Zubehör)

Video-Eingang (Composite-Video) = gelbe Cinch-/RCA-Buchse Audio Eingänge links/ rechts für Video- bzw.(Ton links=weiß, Ton rechts=rot).

8 YpbPr IN (über Adapter 3,5mm Klinke/Cinch-rot-blaugrün / Zubehör)

Luminanz-Farbdifferenz-Komponenten-VIDEO-Eingang

Verschiedene DVD-Player, etc. können diese Signale liefern.

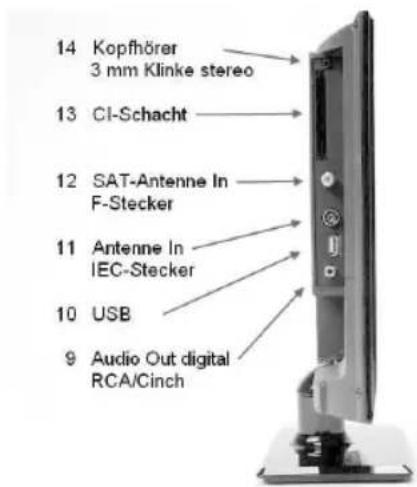

14 Kopfhörer 3 mm Klinke stereo 13 CI-Schacht 12 SAT-Antenne In F-Stecker 11 Antenne In IEC-Stecker 10 USB 9 Audio Out digital RCA/Cinch

9 DIGITAL AUDIO COAX OUT (Cinch-/RCA-Buchse)

Digitaler Audio-Ausgang zum Anschluss an Verstärker-/Soundsysteme mit entsprechendem Eingang.

10 USB

Anschluss für Speichersticks zur Wiedergabe von Audio-/ Video-/ Digitalfotos (Codec/Format siehe techn. Daten) sowie für Time-Shift oder DVB-(Timer)-Aufnahmen.

11 RF IN (IEC Buchse) Antennen-Eingang

Schliessen Sie hier Ihre Antenne an, um DVB-T- / DVB-C- und analog übertragene Fernsehprogramme zu empfangen.

12 RF IN (F-Buchse) Antennen-Eingang

Schliessen Sie hier Ihre Satellitenantenne an, um DVB-S Fernsehprogramme zu empfangen.

13 CI SLOT Kartenschacht für Cl-/Cl+ Module.

Um verschlüsselte Programme (z.B. HD+, etc.) sehen zu können, müssen Sie sich über den Fachhandel entsprechende Kartenmodule kaufen. Unterstützt werden standard Module, ggf. kann es vereinzelt zu Kompatibilitätsproblemen kommen. Stecken Sie das Modul vorsichtig in den Slot, der Slot ist nur ca. 3 cm tief!

14 EARPHONE OUT (3,5mm Klinke) Kopfhörer-Ausgang (Stereo)

Bei Einstecken eines Kopfhörers werden die Gerätelautsprecher abgeschaltet. Unser Tipp: für einen „vollen Sound“ schliessen Sie hier externe Audio-Systeme an, die in vielen Varianten im Fachhandel erhältlich sind.

4.2 Bedienelemente am Gerät

Mit den Nahbedienteil-Tasten (rechte Gehäuseseite) können Sie Grundfunktionen steuern / prüfen. In der Gerätefront unter dem SEATEC-Schriftzug befindet sich die Betriebsanzeige und der Fernbedienungs-Infrarotempfänger. Der Infrarot- (IR-) Empfänger nimmt die IR-Steuersignale der Fernbedienung auf.

Achten Sie darauf, dass er nicht verdeckt wird und sauber ist.

Der Empfangsbereich des IR Empfängers: max. Entfernung 5 - 8 m, seitlicher Empfangswinkel +/- 30° bzw. 20° nach oben oder unten.

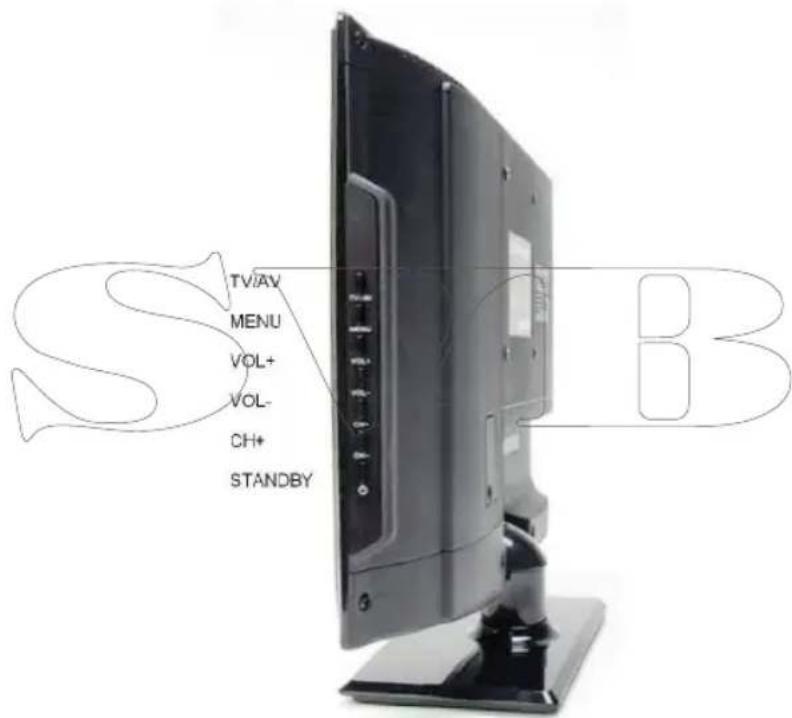

TV/AV MENU VOL+ VOL- CH+ STANDBY

TV / AV Eine Signalquellen-Umschaltung ist nur mit der Fernbedienung möglich (Zur Kontrolle wird das Signalquellen-Menü aufgerufen).

MENU Ruft das OSD Menü auf (siehe Kapitel OSD-Menü). Eine erneute Betätigung beendet die Menüeinblendung.

VOL + / - Regelt die Lautstärke CH + / - Schaltet die Programme vor- oder rückwärts (zappen) STANDBY Schaltet das Gerät ein- oder in Bereitschaft (Standby)

Betriebsanzeige

Keine Betriebsanzeige:

Das Gerät ist komplett von der 12 Volt Spannungsversorgung getrennt.

(Keine Stromaufnahme)

Betriebsanzeige ROT:

Standby Modus – das Gerät ist in Betriebsbereitschaft.

(Geringe Stromaufnahme)

Betriebsanzeige GRÜN:

Das Gerät ist in Funktion.

(Normale Stromaufnahme)

5 Gerät ein-/ ausschalten

Beim Anschluss an die Spannungsversorgung geht Ihr LED-TV in den Bereitschaftsbetrieb (Standby), die rote Standby-Anzeige leuchtet.

• Schalten Sie das Gerät mit der Taste STANDBY (Nahbedienteil oder Fernbedienung) ein, die Standby-Anzeige wechselt von rot auf grün.
• Betätigen Sie erneut die STANDBY Taste, die Betriebs-Anzeige wechselt von grün auf rot.

Hinweis:

Die Betriebsanzeige kann rot/grün blinken wenn das Gerät ca. 20 Sekunden nach dem Ausschalten wieder eingeschaltet wird. Das ist keine Fehlfunktion.

• Wenn Ihr Gerät im TV-Betrieb 5 Minuten ohne Signal läuft, schaltet es sich selbstständig aus. (Das geschieht nur im TV-Betrieb.)
  • Betreiben Sie Ihr Gerät im Boot / Caravan?

Im Bereitschaftsbetrieb (Standby) nimmt es weiterhin einen geringen

Strom auf. Um eine ständige Belastung Ihres 12 Volt Bordnetzes zu vermeiden, ist entweder ein Schalter in der 12 Volt

Spannungsversorgung vorzusehen oder trennen Sie die 12 Volt

Anschlussleitung vom Gerät!

6 Wahl der Signaleingänge und Funktionsarten

Neben den Fernseh-Empfangsfunktionen verfügt Ihr Gerät über umfangreiche Anschlussmöglichkeiten für externe Geräte wie DVD-/Videorecorder, Set-Top-Boxen, Audio-Verstärker, Kameras, PCs, Spielekonsolen, etc..

Haupt ✓ TV AV Component SCART VGA HDMI 1 HDMI 2 USB

- Rufen Sie mit der Taste INPUT das Menü zur Wahl der Signaleingänge und Funktionsarten auf (HDMI, SCART,YPBPR, AV, VGA) oder stellen Sie die gewünschte Funktion ein (ATV, DTV/MEDIA).

- Wählen Sie die gewünschte Eingangsquelle mit den ▼,▲ Tasten aus und bestätigen Sie mit ENTER.

6.1 TV-Betrieb

• Schalten Sie Ihren LED-TV ein und rufen Sie mit der Fernbedienungstaste INPUT das Signalquellen-Menü auf.
  • Mit ▼,▲ wählen Sie den Menüpunkt TV.
  • Bestätigen Sie mit ENTER.

Hinweis:

Ein Sendersuchlauf ist notwendig:

• bei der ersten Inbetriebnahme
- bei analog- oder DVB-T Empfang nach einem Standortwechsel
- bei analog- oder DVB-C Empfang nach einer Änderung der Kanalbelegung durch den Kabelnetzbetreiber

Umschaltung zwischen den möglichen TV-Empfangsarten

Wenn Sie analoge Sender, DVB-T- bzw. DVB-C empfangen und das Gerät auch für Satellitenempfang einsetzen, müssen Sie über das Hauptmenü die entsprechende Empfangsart einstellen.

Beispiel:

Sie hatten das Gerät bisher zu Hause am Kabelnetz betrieben und wollen es nun mobil mit Ihrer Satellitenantenne einsetzen.

• Rufen Sie mit der Taste TV MENU das Hauptmenü auf.
- Wählen Sie mit Taste ▼ oder ▲ den Menüpunkt TV.
- Drücken Sie ENTER.
- Wählen Sie mit Taste ▼ oder ▲ in der Menüzeile Tunermodus zwischen Antenne (analoge Programme oder DVB-T), Kabel (DVB-C) oder Satellit (DVB-S). Bezogen auf unser obiges Beispiel wählen Sie Satellit.
• Verlassen Sie das Menü mit Taste EXIT.

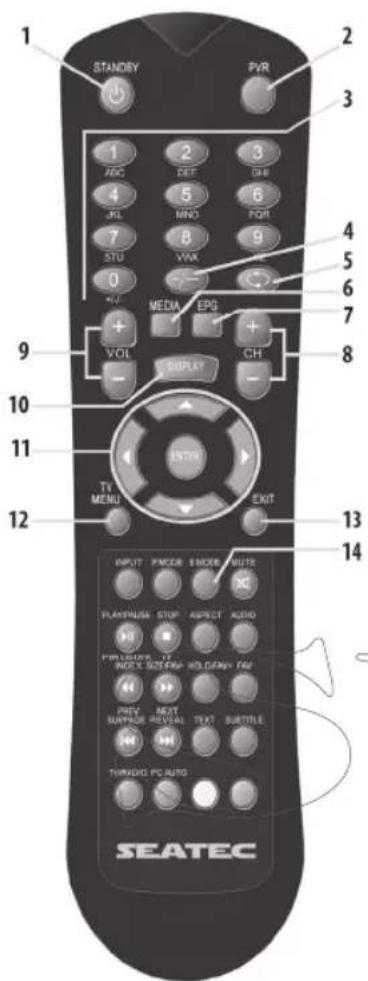

6.2 Grundfunktionen der Fernbedienung

1 STANDSY PVR 2 3 1 AEO DET CHB 4 JKL MNO FQRT 7 STU VWX 9 0 MEDIA EPG 5 6 7 VOL SUPPLY 8 9 10 ENTER 11 TV MENU EXIT 12 OUTPUT FMODE SMOOD ROUTE PLAYHOUSE STOP ASPECT AUDIO PRICE TO INDEX SIZE RAP HOLD/AGN FAW PREY SURFACE REVEAL TEXT SUBTITLE TURMIDIS PC AUTO SEATEC

(1) STANDBY

Schalten Sie das Gerät ein oder in Standby.

(2) PVR

Sie können im DVB-Betrieb Aufnahmen auf einem USB-Stick machen (siehe Kapitel 10).

(3) Zifferntasten 1-0

Sie wählen mit den Zifferntasten den gewünschten Programmplatz und Video-/Teletext-Seiten. Drücken Sie die entsprechende(n) Zifferntaste(n) und bestätigen Sie dann mit Taste ENTER.

(4) - /- Einzel-/ Zehner-Ziffernumschaltung Programm-Direkt-Wahl im TV-Betrieb.

(5) (Pfeilkreis)

Im TV-Betrieb können Sie zum zuvor gesehen Programm zurückkehren.

(6) MEDIA

Rufen Sie Media-Menü auf, Sie können hier zwischen Foto-, Musik-, Video- und Textwiedergabe wählen (siehe Kapitel 9).

(7) EPG

Rufen Sie bei DVB-Empfang die elektronische Programmzeitung auf.

(8) CH + / -

Sie schalten mit diesen Tasten die Fernsehprogramme vor oder zurück.

(9) VOL + / -

Einstellung der Lautstärke

(10) DISPLAY

Mit (mehrfacher) Tastenbetätigung blenden Sie verschiedene Signalquellen- oder Programminformationen ein und aus.

Mit den Pfeiltasten wählen Sie die Optionen in den OSD-Menüs und bestätigen dann Ihre Einstellung durch Betätigung von ENTER. Mit ENTER rufen Sie im TV-Betrieb die Programmliste auf.

(12) TV-MENU

Drücken Sie TV-MENU, um das OSD Menü aufzurufen.

(13) EXIT

Drücken Sie EXIT, um OSD Menüs zu verlassen.

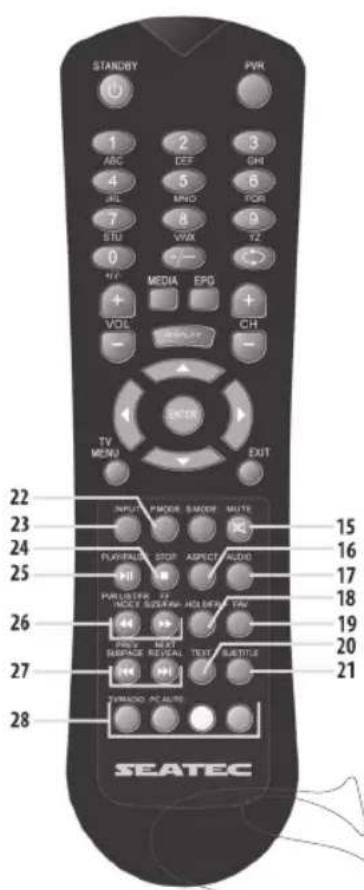

(14) S.MODE (Toneinstellungen)

Ihr Gerät verfügt über verschiedene Ton-/Klang-

Voreinstellungen. Durch wiederholtes Drücken durchlaufen Sie die verfügbaren Optionen (AUS, ROCK, POP, LIVE, TANZ, TECHNO, CLASSIC, SOFT).

STANDBY PVR 1 2 3 ABC DEF GHI 4 5 6 AHL BHD FOR 7 8 9 ESTU VIX T2 0 - - HVCC MEDIA EPG + VOL CH - DISPLAY TV MENU EXIT ENTER 22 23 24 25 INPUT PROCK SMOCK MUTE PLAYBALL STOP ASPECT AUDIO POR LIME 72 INVOICE SLIKING HOLDINGS TAV TRY BEAT TEXT SUBTITLE SUSPICE RECALL TEXT PARADO PC ALMS SEATEC 15 16 17 18 19 20 21

(15) MUTE (Stummschaltung)

Drücken Sie MUTE, um den Ton auszuschalten (Stummschaltung). Drücken Sie erneut MUTE oder VOL+ / -, um den Ton wieder einzuschalten.

(16) ASPECT (Bildformate)

Das Gerät kann verschiedene Bildformate darstellen. Durch wiederholtes Drücken durchlaufen Sie die verfügbaren Optionen (Auto, 16:9, 4:3, Zoom 1, Zoom 2).

(17) AUDIO (Tonspur)

Manche Medien (DVD, MPEG,...) bieten einen Tonspurwechsel an, wechseln Sie diesen mit dieser Taste.

(18) HOLD/FAV+

Wechseln Sie im Favoriten-Menü zwischen den Kanälen

(19) FAV (Favoriten)

Rufen Sie über diese Taste das Favoriten-Menü auf und speichern Sie den aktuellen Kanal als Favorit.

(20) TEXT (Video-/ Teletext)

Diese Taste ruft den Video-/ Teletext auf.

(21) Subtitle (Untertitel)

Auf manchen Medien (DVD, MPEG) ist ein Untertitel vorhanden, diesen können Sie mit dieser Taste aufrufen. Um den Untertitel im TV-Modus aufzurufen, drücken Sie erst die TEXT(20)- und dann die Subtitle Taste.

(22) P.MODE (Bildeinstellungen)

Ihr Gerät verfügt über verschiedene Bild-Voreinstellungen. Durch wiederholtes Drücken durchlaufen Sie die verfügbaren Optionen (STANDARD, LEBHAFT, SEHR HELL, KINO, SPORT, BENUTZER).

(23) Input (Eingangsquellen)

Rufen Sie das Menü für Eingangsquellen/Betriebsarten auf (siehe Kapitel 6)

Hinweis

TV wählen Sie zwischen analog-/DVB-T Empfang terrestrisch, digital Kabel-DVB-C oder Satellitenempfang DVB-S.

Bedienschritte: TV MENU, TV, Tunermodus, Antenne / Kabel / Satellit, EXIT.

(24) STOP

Halten Sie die Wiedergabe von Medien (z.B. DVD oder Musik) an.

(25) PLAY/PAUSE

Starten oder pausieren Sie die Wiedergabe von Medien.

Vor- und zurückspulen in der Medienwiedergabe (z.B. DVD oder Musik).

(27) PREV Subpage & NEXT Reveal

Wiedergabe des vorherigen bzw. nächsten Titels (z.B. Film oder Lied).

(28) FARBTASTEN

Mit diesen Taste wählen Sie im Video-Teletextbetrieb optionale Funktionen.

6.3 OSD-Menü

Bei der Gerätebedienung werden Sie durch grafi sche Darstellungen auf dem Bildschirm unterstützt. Diese Darstellungen werden als OSD-Menü bezeichnet. (OSD = On Screen Display = Menüanzeige auf dem Bildschirm)

• Die Menüdarstellungen erfolgen in Form von Text oder eindeutigen Symbolen.
- Falls in einem Menü keine Eingaben vorgenommen werden, wird das Menü nach kurzer Zeit* automatisch ausgeblendet.
- Abhängig von der Betriebsart und dem Signaleingang unterscheiden sich die Menüs in der Darstellung und den möglichen Optionen.

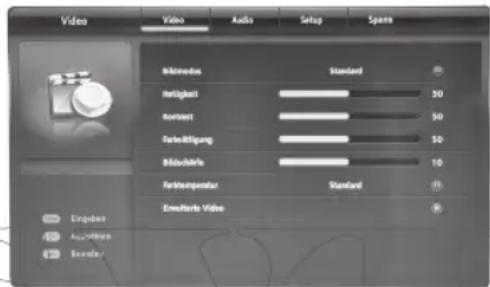

Video Audio Setup Spers In-medium Standard In-medium 30 Kordest 50 Ferrässigung 50 Blücksliche 16 Ferrässenwahr Standard E-mail Video Ergebnis Auswirksatz Sonstur

Hinweis

Am unteren Rand des Menüs finden Sie Hinweise auf Funktionen und Tasten, die Sie für die Einstellungen benötigen.

• Drücken Sie Taste (12) TV-MENU, um das OSD Menü aufzurufen.
  „Navigieren“ Sie in den Menüs mit Taste (11) ▲, ▼ (11) ENTER, ▶, ◀.
  • Wählen Sie die Menüs für:

Video Bild - Einstellungen

Audio Ton - Einstellungen

TV Einstellungen für den Fernsehempfang Hier wählen Sie zwischen analog (DVB-T), digital-Kabelfernsehen (DVB-C), Satellitenempfang (DVB-S)

Setup Grundeinstellungen

• Hier starten Sie auf einfachem Wege einen Sendersuchlauf unter ERSTE INSTALLATION
• Unter STANDARDWERTE SETZEN löschen Sie alle Einstellungen und setzen das Gerät zurück in den Auslieferungszustand.

Sperre

Kindersicherungsfunktion

7 Erste Inbetriebnahme

• Stellen Sie alle erforderlichen Leitungsverbindungen her (Spannungsversorgung, Antenne, etc.).
• Schalten Sie das Gerät mit Taste (1) STANDBY ein (die Betriebsanzeige wechselt von rot auf grün).
• Sie werden nun vom Gerät durch das Menü ERSTE INSTALLATION geführt oder...
• Sie wählen im Menü FUNKTIONEN unter SETUP die Funktion ERSTE INSTALLATION

Das Gerät führt nun einen Suchlauf für analoge und DVB-T Programme durch. Nach vollständigem Suchlauf und Betätigung der Taste ENTER schaltet das Gerät auf ein laufendes Programm.

Empfohlen, nach einem Ortswechsel, wenn Sie Ihren LED-TV mobil für den DVB-T Empfang einsetzen. Achten Sie auf korrekte Einstellungen für Sprache und Land! Dadurch werden im Gerät z.B. Empfangsnormen vorgegeben.

Die terrestrische Ausstrahlung von Rundfunk- und Fernsehprogrammen erfolgt mit begrenzter Reichweite.

• Die Anzahl der Sender, die Sendefrequenzen sowie die die ausgestrahlten Programme sind regional unterschiedlich.
- Wenn Sie Ihr Gerät im mobilen Einsatz nutzen, ist es möglich, dass Sie bei einem Ortswechsel in einen anderen Sendebereich kommen. Deshalb sollten Sie am neuen Standort einen Sendersuchlauf ausführen.

Unser Tipp 1:

Planen Sie z.B. innerhalb Deutschlands eine Reise?

Dann nutzen Sie die Möglichkeit, sich vorab über die örtlichen Empfangssituationen zu informieren. Hierzu gibt es im Internet informative Quellen - z.B. www.ueberallfernsehen.de

Unser Tipp 2:

Um nach einem Ortswechsel auf komfortable Weise einen neuen Sendersuchlauf zu starten, folgen Sie den Angaben zur Erstinstallation (siehe Kapitel 12).

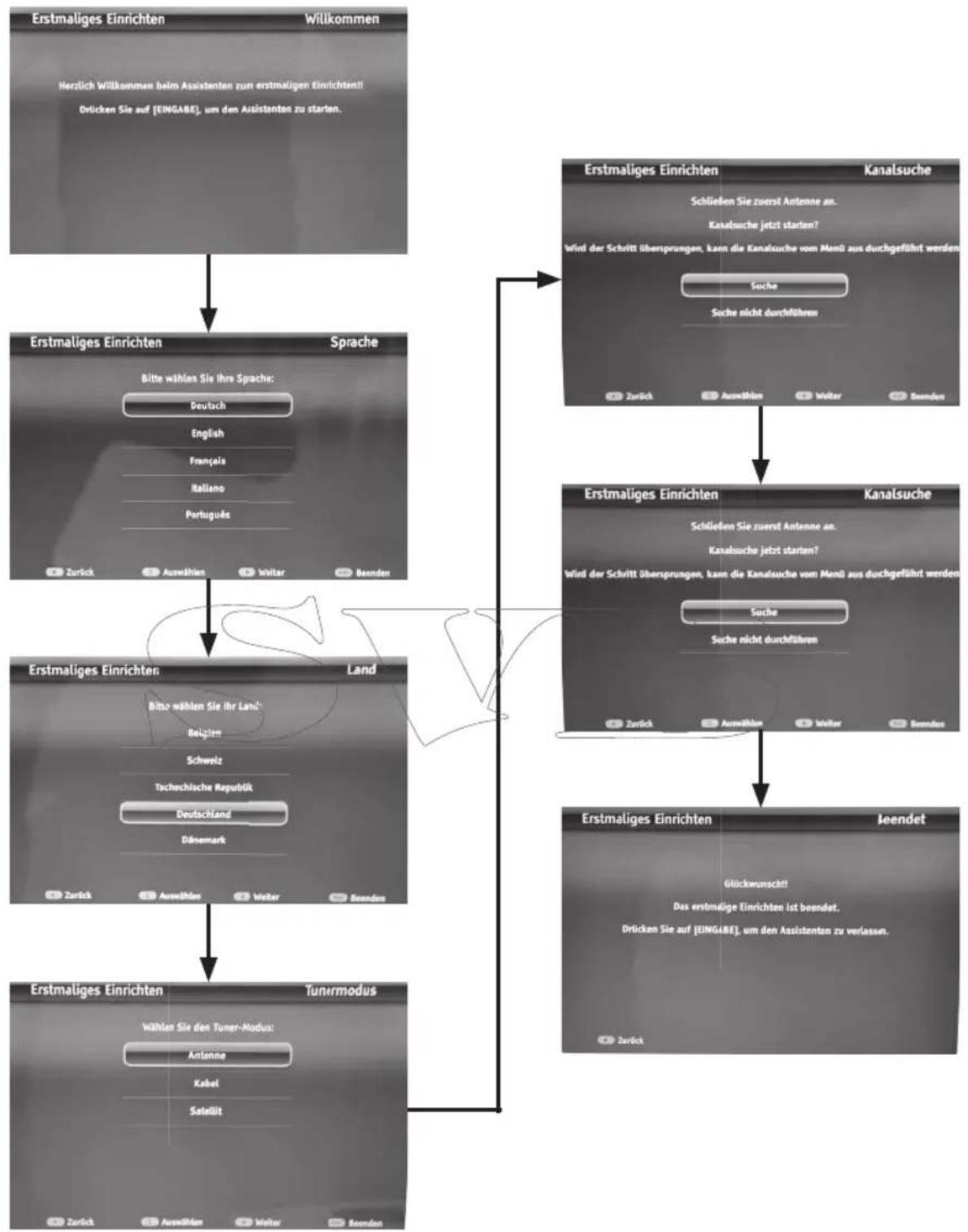

Ablauf der ersten Inbetriebnahme

    subgraph "Erstmaliges Einrichten" (e.g., Willkommen, Deutsch, Belgien, Deutschland, Dänemark, Antanne, Kabel, Satellit)
        G["Verkommern: Herzlich Willkommen beim Assistenten zum erstmaligen Einrichten! Drücken Sie auf [EINGABE"], um den Assistenten zu starten.]
    end

    subgraph "Kanaluche" (e.g., Schließen Sie zuerst Antenne an. Kanaluche jetzt starten? Wird der Schritt Übersprungen, kann die Kanalsuche vom Menü aus durchgeführt werden: Suche, suche nicht durchführen]
        H["Verkommern: Auswählen, Weiter, Beenden"]
        I["Erstmaliges Einrichten"]
        J["Kanaluche: Schnieben Sie zuerst Antenne an. Kanaluche jetzt starten? Wird der Schritt Übersprungen, kann die Kanalsuche vom Menü aus durchgeführt werden: Suche, Suche nicht durchführen"]
        K["Erstmaliges Einrichten"]
        L["Kanaluche: Schnieben Sie zuerst Antenne an. Kanaluche jetzt starten? Wird der Schritt Übersprungen, kann die Kanalsuche vom Menü aus durchgeführt werden: Suche, Suche nicht durchführen"]
        M["Erstmaliges Einrichten"]
        N["Leendet: Glückwunsch!! Das erstmalige Einrichten ist beendet, Drücken Sie auf [EINGABE"], um den Assistenten zu verlassen.]
    end

Hinweis

Wenn Sie das Menü KEIN SIGNAL sehen, überprüfen Sie, ob... ... eine funktionsfähige Antenne angeschlossen ist oder Anschluss an das Kabelnetz besteht, ... ein Suchlauf vor Ort durchgeführt wurde.

8 Grundlegende Bedienung

Nachdem Sie die Erste Inbetriebnahme erfolgreich durchgeführt haben können Sie sich mit der grundlegenden Bedienung des Gerätes vertraut machen.

Kanalauswahl

• Über Kanalliste
  Rufen Sie die Kanalliste mittels der Taste ENTER (11) auf. Sie können nun mit den Tasten ▲, ▼ den gewünschten Kanal wählen und Ihre Auswahl mit ENTER (11) bestätigen.
• Kanal-Direktwahl
  Geben Sie die Kanalnummer mit Hilfe der Zifferntasten (3) ein.
• CH-Taste
  Drücken Sie CH + für den nächsten, CH - für den vorherigen Kanal.

Lautstärke einstellen

• Passen Sie die Lautstärke mit den Tasten VOL +/- (9) an.
• Stellen Sie das Gerät mittels der MUTE (15) Taste auf lautlos.

Video- Teletext

• Rufen Sie den Video-Teletext mit Hilfe der Taste TEXT (20) auf
- Sie können nun über die Zifferntasten (3) die gewünschte Teletextseite eingeben. Ebenfalls stehen Ihnen optionale Funktionen über die Farbtasten (28) zur Verfügung.

- Um den Video- Teletext zu verlassen drücken Sie die Taste EXIT (13).

Sender-/Kanalliste Sortieren

• Drücken Sie die Taste TV-MENU (12) um die Einstellungen aufzurufen
• Wählen Sie mit den ▶, ◀ (11) den Menüpunkt TV aus und drücken Sie die Taste ▼ (11) um auf den Menüpunkt Kanäle zu gelangen. Bestätigen Sie die Auswahl mit ENTER (11).
• Im nächsten Fenster drücken Sie die Taste ▼ (11) um den Menüpunkt Kanäle Sortieren auszuwählen. Bestätigen Sie die Auswahl mit ENTER
• Sie können mit den Tasten ▲, ▼ einen Kanal auswählen, welchen Sie verschieben möchten. Bestätigen Sie die Auswahl mit ENTER.
• Navigieren Sie nun mit den auf den gewünschten Programmplatz und drücken Sie ENTER (11). Auf diese Weise können Sie die Senderliste Ihren Wünschen anpassen.

9 Medienwiedergabe

Rufen Sie das Medien-Menü über die Eingangsquelle USB auf, drücken Sie hierzu auf die Taste Input (23) und wählen Sie USB. Sie können nun Medien wiedergeben, welche Sie zuvor auf einem USB-Stick gespeichert haben.

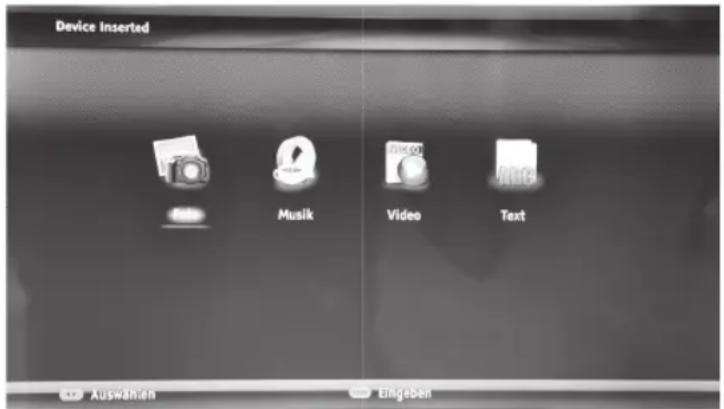

Device Inserted Photo Musik Video Text Auswahlen Eingeben

Das Medien-Menü können Sie verlassen indem Sie mit der Taste Input (23) eine andere Eingangsquelle auswählen.

Das Medienmenü enthält folgende Menüpunkte:

Foto:

• Darstellung der Formate JPG, BMP, PNG
- Wählen Sie ein Bild aus und drücken Sie ENTER Taste, um das Bild im Vollbildformat darzustellen und eine Diasshow zu starten. Sie können den Vorgang mit ENTER pausieren oder mit EXIT abbrechen.

Diasshow-Einstellungen:

• Legen Sie mit den Tasten 26 den Intervall fest (5,10,15 Sek.)
- Legen Sie die Slideanimation mit der Ziffern-Umschalttaste (4) fest.
- Nächstes bzw. vorheriges Bild drücken Sie die Taste (27).
- Mit der Taste ENTER (11) oder Play/Pause (25) können Sie die Wiedergabe pausieren/starten.
- Um die Bildinformationen aufzurufen drücken Sie die Taste DISPLAY (10).

Musik:

• Wiedergabe der Formate MP3, WMA, AAC, M4A

Wählen Sie einen Titel aus und drücken Sie ENTER um die Wiedergabe zu starten. Beenden Sie die Wiedergabe mit STOP (24).

Wiedergabe-Einstellungen:

• Nächsten bzw. vorherigen Titel drücken Sie die Taste (27).
• Mit der Taste ENTER oder Play/Pause (25) können Sie die Wiedergabe pausieren/starten.
  • Um die Titelinformationen aufzurufen drücken Sie DISPLAY (10).

Hinweis

Sie haben die Möglichkeit während die Musik läuft das Menü mit EXIT zu verlassen und beispielsweise über den Menüpunkt Fotos Ihre Bilder zu öffnen.

Video:

• Wiedergabe der Formate AVI, MPEG-1/2/4, MPG, MP4, MOV

Wählen Sie einen Titel aus und drücken Sie ENTER um die Wiedergabe zu starten.

Hinweis

Bitte beachten Sie, dass es einige Medienformate gibt (wie manche MPEG Videos) mit denen die Funktion Vorspulen nicht kompatibel ist.

Wiedergabe-Einstellungen:

• Nächstes bzw. vorheriges Video drücken Sie die Taste (27).
• Mit der Taste ENTER oder Play/Pause (25) können Sie die Wiedergabe pausieren/starten.
  • Um die Videoinformationen aufzurufen drücken Sie DISPLAY (10).

Text:

• Wiedergabe des Formats TXT

Wählen Sie eine TXT Datei aus und drücken Sie ENTER um den Inhalt anzuzeigen.

Sie können im DVB Modus TV Programme auf einen USB-Stick aufnehmen. Gehen Sie dazu wie folgt vor:

Hinweis

Bitte beachten Sie, dass die PVR-Funktion eine maximale Dauer von 2 Std. pro Aufnahme erlaubt.

1. Sie müssen sich im einem DVB Modus befi nden.
2. Um die PVR-Aufnahme zu starten drücken Sie die Taste PVR (2). Es erscheint ein Menü, welches die bereits aufgenommene Zeit anzeigt. Nach einigen Sekunden wird das Menü in den unteren linken Bildschirmrand minimiert.

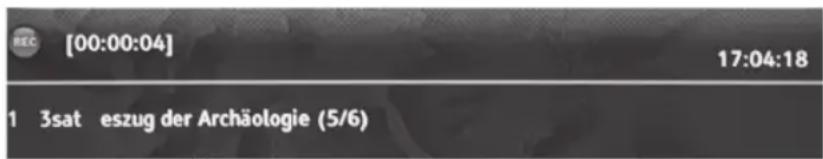

REC [00:00:04] 17:04:18 1 3sat eszug der Archäologie (5/6)

1. Um die Aufnahme zu beenden drücken Sie die Taste STOP (24).

2. Sie können die Aufnahme nun über das Medienmenü VIDEO (siehe Kapitel10) abspielen. Die Aufnahme befindet sich in dem Medienordner PVR.

Technische Daten

Art.Nr. / Bezeichnung 94014 / LT1612 94		015 / LT1912 94016 /	LT2212
Bildschirm 19:9 16" (15,6") 19" (18,5") 22" (21,5")
Sichtbare Bilddiagonale ca. 40 cm (396 mm)		ca. 47 cm (470 mm)		ca. 55 cm 546 mm)
Breite (mm) 410 466 533
Höhe (mm) mit Fuß 324 368 409
		ohne Fuß 281 316 357
Tiefe (mm) mit Fuß 120 182 182
	ohne Fuß 46 48 48
Gewicht mit/ ohne Fuß (kg) ca. 2,1 / 1,95		ca. 3 / 2,75 ca. 3,5 / 3,3
Standfläche für Fuß (mm)		rechteckig 220 x 120	oval 294 x 182	oval 294 x 182
vorbereitet für Wandbefestigung		VESA100
Leistungsaufnahme Betrieb (Watt)		38	45	53
Leistungsaufnahme Stdby. (Watt)		< 0,5
Jahresverbrauch (kWh/annum)		43,8	52,5	62,8
Spannungsversorgung AC		externes Netzteil 100 - 240 V_AC , 50/60 Hz,
Spannungsversorgung DC		12 V (9-26 V_DC )
Empfang	analog	PAL BG/DK/I SECAM BG/DK/L
	Frequenzbereich	48,25 - 863,25 MHz
	digital DVB-T, DVB-C, DVB-S/S2MPEG2 & H.264/MPEG4/AVC
	Frequenzbereich	174 - 230 Mhz & 474 - 862 MHz
Videosystem		PAL / SECAM / NTSC 3.58/4.43
Antenneneingang		analog TV, DVB-T, DVB-C = IEC-Buchse 75 ΩDVB-S/S2 = F-Buchse 75 Ω
Speicherplätze analog & digital TV		400
HDMI Eingang		bis zu 1080p / 1080i
YPBR Eingang		bis zu 1080p / 1080i
VGA Eingang		bis zu 1360*768, 60 Hz		bis zu 1920*1080, 60 Hz
Media-Video-Auflösung		bis zu 1080p
unterstützte Mediatypen		MP3, WMA, AAC, M4A, MPEG-1 & MPEG-2 (.avi,.ts, .tp,.trp, .mpg, .vob), MPEG-4 (SP/ASP/H.264 (.avi, .mp4, .m4v,.mov, .mkv), JPG, BMP, PNG, TXT (englisch)
USB-Ein-/Ausgang		USB2.0
Audio Ausgangsleistung		2x 2 Watt		2x 2,6 Watt
Anschlüsse	DC 12V	über Hohlstecker 5,5/2,1 mmMittelkontakt = PLUS, aussen = MINUS
	HDMI 1	☑	☑	☑
	HDMI 2	☑	☑	☑
	VGA	über 15-pol SUB-D-Buchse
	PC-Audio In	3,5 mm Stereo-Klinkenstecker
	SCART In/Out	☑	☑	☑
Fortsetzung Anschlüsse	AV In über Adapter 4-pol-	Klinkenstecker/Cinch-Buchsen
	YPbPr In über Adapter 4	-pol-Klinkenstecker/Cinch-Buchsen
	Coax digital Audio out	Cinch
	USB	☑ ☑ ☑
	Antenneneingang analog-TV, DVB-T, DVB-C	(IEC) TV-Antennenbuchse keine 5 Volt Ausgangsspannung für aktive DVB-T Antennen
	Antenneneingang DVB-S	F-Buchse
	Kopfhörerausgang 3,5 mm Stereo-Klinkenstecker, (bei Kopfhörer-Nutzung werden die internen Lautsprecher stumm geschaltet)
	CI-Slot	☑ ☑ ☑
Auflösung 1366x768 / HD-Ready 1920x1080 /				Full HD
Helligkeit 250 cd/m2
Reaktionszeit 8 ms 5 ms
Kontrast 500:01 1000:1
Bedienhinweise auf dem Bildschirm (OSD-Menüs)		☑ ☑ ☑
OSD-Sprachen Deutsch, Englisch, Französisch, Spanisch, Italienisch,
OSD-Führung & automatischer Sendersuchlauf bei Erstinstallation		☑ ☑ ☑
Teletext		1000 Seiten
Zeitverzögerte Wiedergabe bei DVB-Empfang (Timeshift-Funktion) über optionalen USB-Stick		☑ ☑ ☑
Timergesteuerte Aufnahme bei DVB-Empfang (PVR-Funktion) über optionalen USB-Stick		☑ ☑ ☑
Lieferumfang:		Gerät, Gerätefuß, 3x Blechschraube (Rundkopf 4x10), Netzteil 230VAC/12VDC, Netzkabel, DC-Anschlußkabel Hohlstecker/offene Leitungen weiß = Mittelkontakt = PLUS 12V, schwarz = außen = MINUS Fernbedienung, Batterien (2x AA-Zelle), Cinch-AV-Anschlusskabel (rot/weiß/gelb), Adapterkabel 4-pol. Klinke/Cinch (rot/weiß/gelb), Adapterkabel 4-pol. Klinke/Cinch (rot/blau/grün), Bedienungsanleitung
Hinweise zu optionalem Zubehör:		für den Betrieb im 24 V Bordnetz den DC/DC-Konverter Nr. 41022 verwenden (- mit Ladetechnik steigt die Spannung bis knapp 30 V !!!)die Fernspeiseweiche Nr. 94537 (12 VDC/5 VDC) für aktive DVB-T Antennen ist nicht mehr lieferbar.Mit folgenden Komponeneten kann die Fernspeiseweiche nachgebildet werden:1x SVB Nr. 10588 Spannungswandler 12 VDC/1,5-12V/2ADC1x SVB Nr. 73109 GLOMEX Einspeiseweiche 12V (2x F-Buchse) oder1x SVB Nr. 73110 GLOMEX Einspeiseweiche 12V (3x F-Buchse)1x REICHELT* Nr. *FI SB* Adapter F-Stecker/IEC-Buchse1x REICHELT* Nr. *FI BS* Adapter F-Buchse/IEC-Stecker1x REICHELT* Nr. *MAK030-80* Koaxkabel F/F, 0,3m * Reichelt Elektronik siehe www.reichelt.de

Eigene Notizen

SVB
