BEDIENUNGSANLEITUNG 1500/2/1 Rowi

Keramik 1000/2/1, 1 03 03 0007 Keramik 1500/2/1, 1 03 03 0030 Keramik 2000/2/1, 1 03 03 0029

D Originalbetriebsanleitung ROWI ROWI

CE

Sehr geehrte Kundin, sehr geehrter Kunde,

wir freuen uns, dass Sie sich für ein Qualitätsprodukt aus dem Hause ROWI entschieden haben und danken Ihnen für das uns und unseren Produkten entgegengebrachte Vertrau- en. Auf den folgenden Seiten erhalten Sie wichtige Hinweise, die Ihnen eine optimale und sichere Nutzung Ihrer Wärmewellenheizung erlauben. Lesen Sie deshalb diese Bedienungsanleitung genau durch, bevor Sie das Heizgerät zum ersten Mal in Betrieb nehmen. Für späteres Nachschlagen halten Sie die Bedienungsanleitung bei jedem Einsatz griffbe - reit. Bewahren Sie sämtliche mitgelieferten Dokumente sorgfältig auf.

Viel Freude mit Ihrer neuen Wärmewellenheizung wünscht Ihnen

Ihre ROWI GmbH

Symbolerklärung

Achtung Gefahr!

Die mit diesem Symbol gekennzeichneten Sicherheitsvorschriften sind unbedingt zu beachten. Die Missachtung kann schwerwiegende und weit reichende gesundheitliche Schäden sowie immense Sachschäden verursachen.

Wichtiger Hinweis!

Dieses Symbol kennzeichnet wichtige Hinweise, die für einen einwandfreien Betrieb dieses Gerätes unbedingt zu beachten sind. Nur so können etwaige Funktionsstörungen vermieden werden.

Wichtige Information!

Hier finden Sie erklärende Informationen und Tipps, die Sie bei der optimalen Nutzung dieses Gerätes unterstützen.

Um eine Überhitzung des Heizgerätes zu vermeiden, darf das Heizgerät nicht abgedeckt werden.

Diese Bedienungsanleitung wurde mit größtmöglicher Sorgfalt zusammengestellt. Dennoch behalten wir uns vor, diese Anleitung jederzeit zu optimieren und technisch anzupassen. Abbildungen können vom Original abweichen.

Inhaltsverzeichnis

1. Produktbeschreibung 4

1.1 Allgemeines 4
1.2 Typenschild und Kurzanweisung 4
1.3 Anwendungsbereich und bestimmungsgemäße Verwendung 4
1.4 Produktsicherheit 5
1.5 Technische Daten 5
1.6 Untersagte Anwendungsbereiche 5

2. Sicherheitsinfomationen 6

2.1 Allgemeines 6
2.2 Allgemeine Sicherheitshinweise 6
2.3 Spezifische Sicherheitshinweise 7

3. Vorbereitung des Produktes für den Betrieb 8

3.1 Auspacken des Lieferumfangs 8
3.2 Aufbewahren der Originalverpackung 8
3.3 Vorbereitende Maßnahmen 8
3.4 Montieren und Installieren 8

4. Betriebsanleitung 9

4.1 Inbetriebnahme 9
4.2 Bedienung 10
4.3 Abschalten des Gerätes 10
4.4 Lagerung 11
4.5 Wiederverpacken für private Transportzwecke 11

5. Instandhaltung und Reinigung 11

5.1 Sicherheitsmaßnahmen 11
5.2 Reinigung und Instandhaltung durch Benutzer 11
5.2.1 Reinigung 11
5.2.2 Instandhaltung 11
5.3 Fehlersuche und Reparatur 12
5.4 Reinigung und Instandhaltung durch qualifizierte Personen 12

6. Gewährleistung 13

6.1 Umfang 13
6.2 Abwicklung 13
6.3 Die Online-Registrierung 14

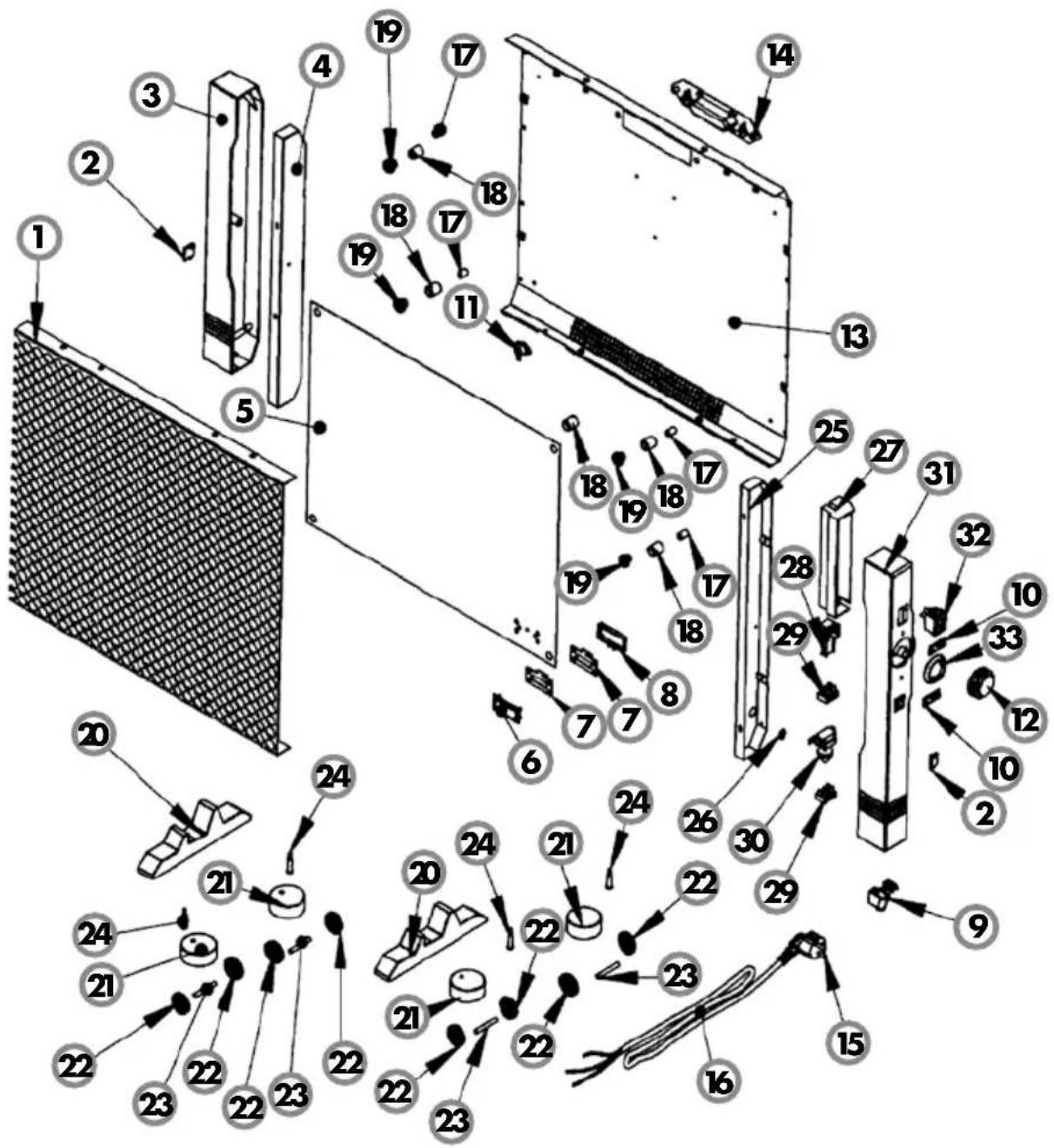

7. Ersatz- und Ausstattungsteile 15

8. Entsorgung 17

9. Konformitätserklärung 18

1. Produktbeschreibung

1.1 Allgemeines

Das Heizelement der Wärmewellenheizung besteht aus einer Mica-Platte (Glimmer). Auf dieser Platte befinden sich elektrische Leiterbahnen. Fliest Strom durch die Leiterbahnen, wird die Mica-Platte erhitzt. Diese Wärme wird in Form von Strahlung abgegeben. Die so erzeugte Strahlungswärme schafft ein angenehmes Raumklima ohne den Raum zu überhitzen sondern erwärmt direkt die im Raum befindlichen Gegenstände und Personen. Dabei gerät die Raumluft nicht in Bewegung, so dass sich Wärmewellen-Heizgeräte insbe -sondere für Allergiker eignen, da weder Staub noch sonstige Sporen aufgewirbelt werden. Wärmewellen-Heizgeräte werden zum Beheizen von geschlossenen Räumen während der Übergangszeit bzw. als Zusatzheizung an besonders kalten Tagen eingesetzt. Kipp- und Überhitzungsschutz bieten höchste Sicherheit während des Betriebes.

1.2 Typenschild und Kurzanweisung

Das Typenschild sowie die Kurzanweisung der Wärmewellenheizung mit allen relevanten technischen Daten ist auf der Rückseite des Gerätes angebracht.

ROWI GmbH Augartenstraße 3, 76698 Ubstadt-Weiher Service-Hotline [phone], Service-Fax [phone] [e-mail], www.rowi.de [Wärmewellenheizung] 1000/2/1 Netzanschluss 230 V~50 Hz Baujahr 2010 Heizleistung 1000 W Seriennummer Heizstufen 2 Schutzart IPX3 Schutzklasse I Artikelnummer 1 03 03 0007 CE

Abb. 1: Beispiel Typenschild (Daten modellabhängig)

1.3 Anwendungsbereich und bestimmungsgemäße Verwendung

Dieser Wärmewellenheizung ist nach dem Stand der Technik und den anerkannten sicher -heitstechnischen Regeln gebaut. Dennoch können bei unsachgemäßer oder nicht bestimmungsgemäßer Verwendung Gefahren für Leib und Leben des Benutzers oder Dritter bzw. Schäden am Gerät selbst und/oder an anderen Sachwerten entstehen.

Praktischer Wärmeerzeuger zum Beheizen von geschlossenen und trockenen Räumen während der Übergangszeit bzw. als Zusatzheizung an besonders kalten Tagen. Das Heizelement der Wärmewellenheizung besteht aus einer Mica-Platte (Glimmer). Auf dieser Platte befinden sich elektrische Leiterbahnen. Fliest Strom durch die Leiterbahnen, wird die Mica-Platte erhitzt. Diese Wärme wird in Form von Strahlung abgegeben. Verwenden Sie dieses Gerät niemals im Außenbereich oder in feuchter Umgebung. Betreiben Sie diesen Wärmewellenheizung nur in aufrechter Position. Zur Wandmontage oder frei im Raum aufstellbar. Dieses Gerät ist ausschließlich für den Hausgebrauch konzipiert. Verwenden Sie dieses Gerät nicht für gewerbliche Zwecke.

Eine andere oder darüber hinausgehende Benutzung gilt als nicht bestimmungsge mäß. Das Risiko trägt der Anwender. Zur bestimmungsgemäßen Verwendung zählt auch das Beachten der Bedienungs- und Installationshinweise sowie die Einhaltung der Wartungsbedingungen.

1.4 Produktsicherheit

Um bereits im Vorfeld mögliche Gefahren auszuschließen, wurden vom Hersteller serien -mäßig die folgenden Sicherheitseinrichtungen installiert:

Überhitzungsschutz

Wird die maximal zulässige Gerätetemperatur überschritten, schaltet das Gerät automatisch ab und kann erst wieder in Betrieb genommen werden, wenn das Gerät abgekühlt ist.

Thermoschutzschalter

Ein Thermoschutzschalter dient zur automatischen Regulierung der Temperatur. Ist die eingestellte Temperatur erreicht, schaltet das Gerät automatisch auf die kleinste Heizstufe zurück. Die Wärmewellenheizung schaltet dabei nicht komplett ab.

Thermosicherung

Als zusätzliche Sicherheitsvorkehrung ist eine Thermosicherung vorgesehen. Wenn diese auslöst und den Stromkreis öffnet, ist die Ursache dafür eine unnormale Überhitzung im Gerät. In diesem Fall muss das Gerät durch einen Fachbetrieb instandgesetzt werden, um den weiteren sicheren Heizbetrieb sicher zu stellen. Zum Austausch defekter Teile und zum Einbau einer neuen Sicherung wenden Sie sich an das ROWI Service-Team.

1.5 Technische Daten

Modell 1000/2/1

Artikel-Nummer 1 03 03 0007

Netzanschluss 230 V\~50 Hz

Heizleistung 1000 W

Thermostatregler 2 Stufen (700/1000 W)

Raumheizvermögen (ausgehend von einer Raumhöhe von 2,4 m) 29 m³

Schutzart IPX3

Schutzklasse I

Aufbaumaß (L x B x H) 63,5 x 12,0 x 54,5 cm

Produktgewicht 4,8 kg

Tab. 1a: Technische Daten, Wärmewellenheizung 1000/2/1

Modell 1500/2/1

Artikel-Nummer 1 03 03 0030

Netzanschluss 230 V\~50 Hz

Heizleistung 1500 W

Thermostatregler 2 Stufen (1000/1500 W)

Raumheizvermögen (ausgehend von einer Raumhöhe von 2,4 m) 43 m³

Schutzart IPX3

Schutzklasse I

Aufbaumaß (L x B x H) 73,5 x 12,0 x 54,5 cm

Produktgewicht 5,4 kg

Tab. 1b: Technische Daten, Wärmewellenheizung 1500/2/1

Modell 2000/2/1

Artikel-Nummer 1 03 03 0029

Netzanschluss 230 V\~50 Hz

Heizleistung 2000 W

Thermostatregler 2 Stufen (1250/2000 W)

Raumheizvermögen (ausgehend von einer Raumhöhe von 2,4 m) 60 m³

Schutzart IPX3

Schutzklasse I

Aufbaumaß (L x B x H) 83,5 x 12,0 x 54,5 cm

Produktgewicht 6,0 kg

Tab. 1c: Technische Daten, Wärmewellenheizung 2000/2/1

1.6 Untersagte Anwendungsbereiche

Diese Wärmewellenheizung gehört der Schutzklasse IPX3 an. Geräte dieser Art verfügen über einen Schutz gegen Sprühwasser bis zu 60° gegenüber der Senkrechten. Achten Sie dennoch darauf, dass das Gerät weder während des Betriebes noch bei der Lagerung mit Wasser bzw. Feuchtigkeit in Berührung kommt.
▶ Verwenden Sie dieses Gerät niemals im Freien.
Das Gerät darf zur Deckenmontage nicht verwendet werden
▶ Dieses Gerät ist ausschließlich für den Hausgebrauch konzipiert. Verwenden Sie dieses Gerät nicht für gewerbliche Zwecke.

2. Sicherheitsinformationen

2.1 Allgemeines

Eine unsachgemäße Benutzung dieses Gerätes kann schwerwiegende und weit reichende gesundheitliche sowie immense Sachschäden verursachen. Lesen Sie deshalb die folgenden Hinweise sorgfältig durch. Machen Sie sich mit dem Gerät gut vertraut, bevor Sie es in Betrieb nehmen. Nur so kann ein sicherer und einwandfreier Betrieb der Wärmewel -lenheizung gewährleistet werden.

2.1 Allgemeines

Allgemeine Sicherheits- und Unfallverhütungsvorschriften beachten. Zusätzlich zu den Hinweisen in dieser Bedienungsanleitung müssen die allgemeinen Sicherheits- und Unfallverhütungsvorschriften des Gesetzgebers berücksichtigt werden.

Bedienungsanleitung an Dritte weiterreichen. Tragen Sie dafür Sorge, dass Dritte dieses Produkt nur nach Erhalt der erforderlichen Anweisungen benutzen.

Kinder fern halten und gegen Fremdbenutzung sichern. Lassen Sie das betriebsbereite oder betriebene Gerät niemals unbeaufsichtigt. Lassen Sie keinesfalls Kinder in dessen Nähe. Kindern ist der Gebrauch dieses Gerätes untersagt. Sichern Sie das Gerät gegen Fremdbenutzung. Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kindern) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und / oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für Ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist.

Seien Sie stets aufmerksam und achten Sie immer darauf, was Sie tun. Führen Sie keine Arbeiten an diesem Produkt durch, wenn Sie unaufmerksam sind bzw. unter Einfluss von Drogen, Alkohol oder Medikamenten stehen. Bereits ein Moment der Unachtsamkeit beim Gebrauch dieses Gerätes kann zu ernsthaften Unfällen und Verletzungen führen.

Für sicheren Stand sorgen. Achten Sie bei der Aufstellung des Gerätes auf eine feste und sichere Standfläche.

Kontakt mit heißen Teilen vermeiden. Berühren Sie keine heißen Teile am Gerät. Beachten Sie, dass verschiedene Komponenten Wärme speichern können und so auch nach Gebrauch des Gerätes noch zu Verbrennungen führen können.

Griff verwenden. Bewegen Sie das Gerät ausschließlich mit Hilfe des dafür vorgesehenen Griffs.

Auf Beschädigung achten. Kontrollieren Sie das Gerät vor Inbetriebnahme auf etwaige Beschädigungen. Sollte das Gerät Mängel aufweisen, darf es auf keinen Fall in Betrieb genommen werden.

Keine spitzen Gegenstände verwenden. Führen Sie niemals spitze und/oder metallische Gegenstände in das Innere des Gerätes ein.

Nicht zweckentfremden. Verwenden Sie das Gerät nur für die, in dieser Bedienungsanleitung vorgesehenen Zwecke.

Regelmäßig prüfen. Der Gebrauch dieses Gerätes kann bei bestimmten Teilen zu Verschleiß führen. Kontrollieren Sie deshalb das Gerät regelmäßig auf etwaige Beschädigungen und Mängel.

Netzkabel prüfen. Verwenden Sie das Gerät nicht, wenn das Netzkabel Beschädigungen aufweist. Wenden Sie sich bei einer Beschädigung des Netzkabels unbedingt an das ROWI Service-Center.

Netzkabel nicht zweckentfremden. Ziehen Sie das Gerät nicht am Kabel und benutzen Sie es nicht, um den Stecker aus der Steckdose zu ziehen. Schützen Sie das Kabel vor Hitze, Öl und scharfen Kanten.

Ausschließlich Originalzubehörteile verwenden. Benutzen Sie zu Ihrer eigenen Sicherheit nur Zubehör und Zusatzgeräte, die ausdrücklich in der Bedienungsanleitung angegeben oder vom Hersteller empfohlen werden.

Nicht im Ex-Bereich verwenden. Verwenden Sie das Gerät nicht in explosionsgefährdeter Umgebung, in der sich Substanzen, wie z.B. brennbare Flüssigkeiten, Gase und insbesondere Farb- und Staubnebel, befinden. Durch heiße Flächen am Gerät können sich diese Substanzen entzünden.

Netzstecker ziehen. Ziehen Sie bei Nichtgebrauch und vor jeglichen Arbeiten am Gerät den Netzstecker aus der Steckdose.

2.3 Spezifische Sicherheitshinweise

▶ Verwenden Sie das Gerät ausschließlich in geschlossenen, trockenen Räumen.
▶ Verwenden Sie dieses Gerät niemals in der unmittelbaren Nähe einer Badewanne, einer Dusche oder eines Schwimmbeckens.
▶ Verwenden Sie das Gerät nur in aufrechter Position mit zuvor montierten Stützfüßen. Ist das Gerät umgefallen, Netzstecker ziehen, Gerät wieder aufrichten und abkühlen lassen, bevor Sie es erneut in Betrieb nehmen.
Die Wärmewellenheizung wird sehr heiß. Berühren Sie niemals die Oberfläche, wenn das Gerät in Betrieb ist.
Decken Sie das Gerät niemals ab, um eine Überhitzung zu vermeiden. Achten Sie unbedingt darauf, dass die Lufteingangs- und Luftausgangsöffnungen stets frei zugänglich sind.
▶ Berühren Sie das Gerät niemals mit nassen und feuchten Händen.
▶ Tauchen Sie das Gerät niemals ins Wasser.
▶ Stellen Sie das Gerät nicht unmittelbar unterhalb einer Wandsteckdose auf.
Beachten Sie bei der Aufstellung die vorgeschriebenen Sicherheitsabstände. Halten Sie zu allen Seiten einen Sicherheitsabstand von mind. 0,50 cm zu Wänden und brennbaren Materialien (Möbel, Gardinen etc.) ein. Stellen Sie das Gerät niemals auf einen langflorigen Teppich.
▶ Stellen Sie das Gerät so auf, dass der Netzstecker jederzeit frei zugänglich ist.
▶ Betreiben Sie das Gerät nur mit vollständig ausgerolltem Netzkabel. Wickeln Sie das Netzkabel niemals um das Gerät. Achten Sie darauf, dass das Netzkabel nicht in Berührung mit heißen Oberflächen gerät. Verlegen Sie das Kabel so, dass man nicht über das Kabel stolpern kann.

3. Vorbereitung des Produktes für den Betrieb

3.1 Auspacken des Lieferumfangs

Überprüfen Sie unverzüglich nach dem Öffnen der Verpackung, ob der Lieferumfang vollständig und in einwandfreiem Zustand ist. Setzen Sie sich umgehend mit Ihrem Verkäufer in Verbindung, wenn der Lieferumfang unvollständig ist oder Mängel aufweist. Nehmen Sie das Gerät nicht in Betrieb, wenn es defekt ist.

3.2 Aufbewahren der Originalverpackung

Bewahren Sie die Originalverpackung über die gesamte Lebensdauer des Produktes sorg-fältig auf. Verwenden Sie die Verpackung zum Einlagern und Transportieren des Gas-Heizofens. Entsorgen Sie die Verpackung erst nach Ablauf der Produktlebensdauer. Hinweise für eine ordnungsgemäße Entsorgung finden Sie in Kapitel 8.

3.3 Vorbereitende Maßnahmen

Vor Inbetriebnahme des Gerätes müssen die Stützfüße bzw. bei einer Wandmontage die Halterungen entsprechend montiert werden.

Das Gerät darf nur waagrecht an der Wand montiert werden. Achten Sie stets auf den einzuhaltenden Mindestabstand von 50 cm zu Wänden, brennbaren Gegen -ständen und anderen Gefahrenquellen.

Stützfüße montieren

1. Stecken Sie die Rollen an die Stützfüße indem Sie diese leicht reindrücken.
2. Schrauben Sie anschließend die Stützfüße mit Hilfe der im Lieferumfang enthaltenen Schrauben an das Heizgerät fest.

Wandmontage (optional)

1. Bringen Sie die Halterbügel in senkrechte Stellung.
2. Markieren Sie die Bohrlöcher, setzen Sie die Dübel und hängen Sie das Gerät ein.
3. Beachten Sie, dass zunächst das Gerät unten eingehängt wird und anschließend in die oberen Löcher einrasten muss.

▶ Die Montage des Gerätes an der Decke ist untersagt.
▶ Wandmontage ist nur nach Abnahme der Stützfüße möglich.

4. Betriebsanleitung

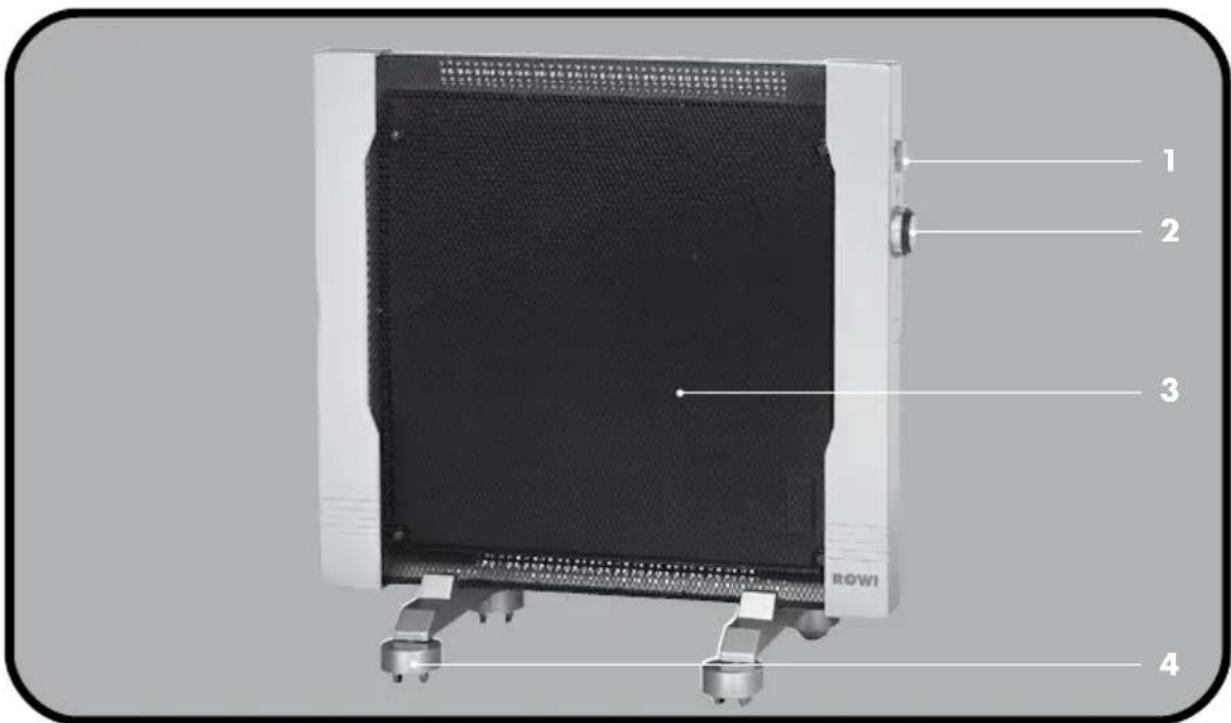

4.1 Geräteübersicht

1 2 3 ROWI 4

Abb. 2: Geräteübersicht (modellunabhängig)

Nr. Bezeichnung

1 2 Schalter zum Einstellen der Heizleistung
2 Thermostatregler zur Regulierung der Heizleistung
3 Lüftungsschlitze
4 Stützfüße mit Rollen

Abb. 2: Geräteübersicht

4.2 Inbetriebnahme

Nachdem alle Teile montiert sind (siehe Kapitel 3.3) kann das Gerät in Betrieb genommen werden. Gehen Sie dabei wie folgt beschrieben vor:

1. Vergewissern Sie sich, dass die beiden Schalter (siehe Abb. 2, Nr. 1) nach unten gedrückt sind und die Betriebsanzeige nicht leuchtet. Schließen Sie dann die Wärmewellenheizung an eine geerdete, durch einen FI-Schutzschalter abgesicherte Steckdose an.

2. Schalten Sie nun das Gerät ein, indem Sie die Schalter (siehe Abb.2, Nr. 1) auf die gewünschte Heizleistung schalten. Folgende Möglichkeiten stehen Ihnen hierzu zur Auswahl:

I = Befindet sich der Schalter in dieser Position, bringt die Wärmewellenheizung eine Heizleistung von 700 Watt

I+II = Befinden sich die beiden Schalter in dieser Position, bringt die Wärmewellenheizung eine Heizleistung von 1000 Watt*.

1. Drehen Sie anschließend den Temperaturregler (siehe Abb. 2, Nr. 2) im Uhrzeigersinn bis zum Anschlag. Die roten Kontrolllampen an den Schaltern sowie das Temperaturlämpchen unterhalb des Temperaturreglers leuchten auf.

2. Wurde die gewünschte Raumtemperatur erreicht, drehen Sie den Temperaturregler soweit gegen den Uhrzeigersinn zurück, bis Sie ein deutliches Klicken hören. Die roten Kontrollämpchen gehen aus und die grüne „ECO“-Leuchte geht an. Ein integrierter Thermostatregler schaltet nun das Gerät automatisch ein und aus und sorgt somit für eine annähernd konstante Temperatur.

4.3 Abschalten des Gerätes

1. Schalten Sie die beiden Schalter zu Einstellung der Heizleistung (siehe Abb.2, Nr. 1) ab. Die roten Kontrollampen erlischen.
2. Ziehen Sie das Gerät aus der Steckdose.

Warten Sie, bis das Gerät abgekühlt ist bevor Sie es abdecken oder wegstellen.

4.4 Lagerung

Schützen Sie die Wärmewellenheizung vor Staub, Schmutz und Insekten. Decken Sie den Wärmewellenheizung mit der mitgelieferten Folie ab, damit er vor Verunreinigungen und dadurch hervorgerufenen Beschädigungen und Funktionsstörungen geschützt ist.

4.5 Wiederverpacken für private Transportzwecke

Zur Vermeidung von Transportschäden verpacken Sie die Wärmewellenheizung im Falle eines Transportes immer in der Originalverpackung.

5. Reinigung und Instandhaltung

5.1 Sicherheitsmaßnahmen

Ziehen Sie unbedingt den Netzstecker aus der Steckdose, bevor Sie das Gerät warten.
▶ Beginnen Sie mit den Instandhaltungs- und Reinigungsarbeiten erst, wenn das Gerät vollständig abgekühlt ist.

5.2 Reinigung und Instandhaltung durch Benutzer

5.2.1 Reinigung

Zum Schutz vor Verunreinigungen sollte die Wärmewellenheizung nach jedem Gebrauch abgedeckt werden.

Decken Sie das Gerät erst ab, wenn es vollständig abgekühlt ist.

Sollte das Gerät dennoch schmutzig geworden sein, beachten Sie bei der Reinigung folgende Hinweise:

▶ Reinigen Sie den Wärmewellenheizung grundsätzlich nur in abgekühltem Zustand.
▶ Reinigen Sie den Wärmewellenheizung nur mit einem trockenen, weichen Tuch.
▶ Verwenden Sie auf keinen Fall scharfe und/oder kratzende Reinigungsmittel.

5.2.2 Instandhaltung

Beachten Sie, dass bei Reparatur- und Wartungsarbeiten nur Originalteile verwendet werden dürfen. Wenden Sie sich ggf. an das ROWI Service-Center (siehe Kapitel 6).

5.3 Fehlersuche und Reparatur

Störung Mögliche Ursache(n) Abhilfe
Gerät startet nicht.	Kein Strom oder zu niedrige Spannung.	Stellen Sie sicher, dass der Stecker in der Steckdose steckt. Überprüfen Sie die Netzspannung.
Betriebanzeige leuchtet, aber keine Funktion	Die am Thermostat eingestellte Temperatur liegt oberhalb der Raumtemperatur.	Erhöhen Sie die Thermostattemperatur.
Das Gerät schaltet während des Betriebes ab.	Das Gerät hat die maximal zulässige Temperatur überschritten. Der Überhitzungsschutz hat ausgelöst.	Schalten Sie das Gerät ab und ziehen Sie den Netzstecker aus der Steckdose. Lassen Sie das Gerät einige Minuten abkühlen. Überprüfen Sie die Luftöffnungen und beseitigen Sie ggf. die Ursache der Überhitzung, bevor Sie das Gerät erneut starten.

Tab. 3: Fehlerdiagnose

5.4 Reinigung und Instandhaltung durch qualifizierte Personen

Wartungsarbeiten, die nicht in Kapitel 5.2 – 5.3 aufgeführt sind, dürfen nur durch das ROWI Service-Center (siehe Kapitel 6) durchgeführt werden. Bei Wartungsarbeiten innerhalb der ersten 24 Monate, die von nicht durch ROWI autorisierten Personen und Unternehmen durchgeführt wurden, verfallen sämtliche Gewährleistungsansprüche.

6. Gewährleistung

6.1 Umfang

ROWI räumt dem Eigentümer dieses Produktes eine Gewährleistung von 24 Monaten ab Kaufdatum ein. In diesem Zeitraum werden an dem Gerät festgestellte Material- oder Produktionsfehler vom ROWI Service-Center kostenlos behoben.

Ausgeschlossen von der Gewährleistung sind Fehler, die nicht auf Material- oder Produktionsfehlern beruhen, z. B.

▶ Transportschäden jeglicher Art
▶ Fehler infolge unsachgemäßer Installation
▶ Fehler infolge eines nicht bestimmungsgemäßen Gebrauchs
▶ Fehler infolge vorschriftswidriger Behandlung

▶ Fehler infolge unsachgemäß ausgeführter Reparaturen oder Reparaturversuche durch nicht von ROWI autorisierte Personen und/oder Unternehmen
▶ Normaler betriebsbedingter Verschleiß
▶ Reinigung von Komponenten
Anpassung an national unterschiedliche, technische oder sicherheitsrelevante Anforderungen, wenn das Produkt nicht in dem Land eingesetzt wird, für das es technisch konzipiert und hergestellt worden ist.

Ferner übernehmen wir keine Gewährleistung für Geräte, deren Serien-Nummer verfälscht, verändert oder entfernt wurde. Ein Gewährleistungsanspruch erlischt auch, wenn in das Gerät Teile eingebaut werden, die nicht von der ROWI GmbH zugelassen sind.

Ansprüche, die über die kostenlose Fehlerbeseitigung hinausgehen, wie z. B. Schadensersatz-Ansprüche sind nicht Bestandteil des Gewährleistungsumfanges.

6.2 Abwicklung

Sollten beim Betrieb Ihres ROWI-Produktes Probleme auftreten, gehen Sie bitte wie folgt vor:

1. Bedienungsanleitung lesen

Die meisten Funktionsstörungen werden durch eine fehlerhafte Bedienung verursacht. Lesen Sie deshalb beim Auftreten einer Funktionsstörung zunächst in der Bedienungsanleitung nach. In Kapitel 5.2.2 finden Sie entsprechende Hinweise zur Beseitigung von Funktionsstörungen.

2. Service-Formular

Zur Vereinfachung der Serviceabwicklung füllen Sie das dem Produkt beiliegende Service-Formular bitte vollständig aus, bevor Sie mit dem ROWI Service-Center Kontakt aufnehmen. So haben Sie alle benötigten Informationen griffbereit.

3. Telefonische Kontaktaufnahme

Rufen Sie beim ROWI Service-Center an. Das ROWI Service-Team erreichen Sie unter:

07253 9460-40

(Montag - Freitag: 7. ^30 - 18. ^00 Uhr)

Die meisten Probleme können bereits im Rahmen der kompetenten, technischen Beratung unseres Service-Teams behoben werden. Sollte dies jedoch nicht möglich sein, erfahren Sie hier das weitere Vorgehen.

4. Ist eine Überprüfung bzw. Reparatur durch das ROWI Service-Center erforderlich, gehen Sie wie folgt vor:

▶ Gerät verpacken

Verpacken Sie das Gerät in der Originalverpackung. Sorgen Sie dafür, dass es hinreichend ausgepolstert und vor Stößen geschützt ist. Transportschäden sind nicht Bestandteil des Gewährleistungsumfangs.

▶ Kaufbeleg hinzufügen

Legen Sie unbedingt den Kaufbeleg bei. Nur bei Vorliegen des Kaufbelegs kann die Service-Leistung ggf. im Rahmen der Gewährleistung abgewickelt werden.

Befestigen Sie das ausgefüllte Service-Formular gut sichtbar, außen auf der Transport-verpackung.

▶ Gerät einsenden

Erst nach Rücksprache mit dem ROWI Service-Center senden Sie das Gerät an folgende Adresse:

ROWI Schweißgeräte und

Elektrowerkzeuge Vertrieb GmbH

Service-Center

Augartenstraße 3

76698 Ubstadt-Weiher

6.3 Die Online-Registrierung

Service kennt bei ROWI keine Grenzen. Deshalb bedanken wir uns mit einem umfangreichen Online-Service bei unseren Kunden. Registrieren Sie sich und genießen Sie die vielen Vorzüge, die wir exklusiv für unsere Premium-Kunden bereithalten.

Und so einfach geht's:

1. Besuchen Sie unsere Homepage: www.rowi.de
2. Klicken Sie auf den Button ROWI Inside.
3. Geben Sie hier Ihre Kontaktdaten ein. Ihre persönlichen Zugangsdaten erhalten Sie dann automatisch per Email. Und schon haben Sie Zugriff auf das umfangreiche Angebot von ROWI Inside. Wir wünschen Ihnen viel Spaß damit.

Bitte beachten Sie, dass ROWI Inside ein reiner Online-Service ist. Eine postalische Registrierung ist daher nicht möglich.

7. Ersatz- und Ausstattungsteile

Abb. 3: Explosionszeichnung

Pos. Bezeichnung Artikel-Nummer

1 Frontgitter 4 03 03 0089
2 Schraubenabdeckung 4 03 03 0090
3 Linke Außenverkleidung 4 03 03 0091
4 Linke Innenverkleidung 4 03 03 0092
5 Heizplatte 4 03 03 0093
6 - 8 Anschlussabdeckung 4 03 03 0094
9 Zugentlastung 4 03 03 0095
10 Kontrolllampe	4 03 03 0096
11 Thermoschutzschalter	4 03 03 0097
12 Knopf	4 03 03 0098
13 Hintere Abdeckung	4 03 03 0099
14 Griff	4 03 03 0100
15 - 16 Netzkabel	4 03 03 0101
17 + 18 Abstandshalter	4 03 03 0102
19 Abstandshalter (Isolation)	4 03 03 0103
20 Stützfüße	4 03 03 0104
21 Radabdeckung	4 03 03 0105
22 Räder	4 03 03 0106
23 Radachse	4 03 03 0107
24 Radschraube	4 03 03 0108
25 Rechte Innenverkleidung	4 03 03 0109
26 Kabeleinführung	4 03 03 0110
27 Anschlusskasten	4 03 03 0111
28 Thermostat	4 03 03 0112
29 Klemmleiste	4 03 03 0113
30 Kippschutz-Schalter	4 03 03 0114
31 Rechte Außenverkleidung	4 03 03 0115
32 Schalter	4 03 03 0116
33 Knopfabdeckung	4 03 03 0117

Tab. 4: Ersatzteilliste

▶ Bitte geben Sie bei Ihrer Ersatzteil-Bestellung stets die Artikel-Nummer und die Modellbezeichnung an.
▶ Bitte beachten Sie, dass einige Ersatzteile nicht einzeln austauschbar sind. Weitere Informationen hierzu erhalten Sie beim ROWI Service-Center.

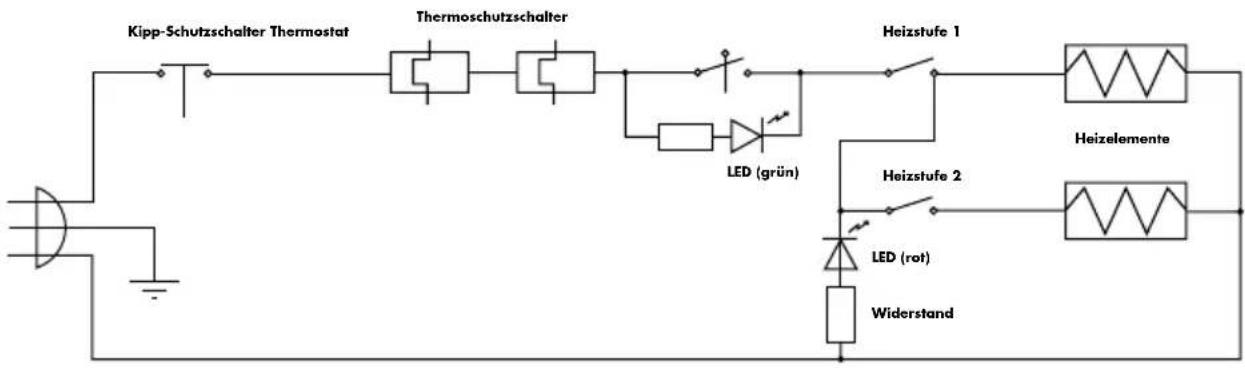

7. Schaltplan

Abb. 4: Schaltplan

8. Entsorgung

Die Verpackung sowie sämtliche Verpackungsmaterialien bestehen aus umweltfreundlichen, zu 100 % recyclingfähigen Materialien.

Das Produkt selbst darf am Ende seiner Lebensdauer nicht im normalen Hausmüll entsorgt werden. Es muss an einer Sammelstelle für die Aufbereitung elektrischer und elektronischer Geräte entsorgt werden. Erkundigen Sie sich bei Ihrer kommu-nalen Entsorgungsbehörde nach Möglichkeiten einer umwelt- und sachgerechten Entsorgung.

9. Konformitätserklärung

Hiermit erklären wir, ROWI Schweißgeräte und

Elektrowerkzeuge Vertrieb GmbH

Augartenstraße 3, 76698 Ubstadt-Weiher

dass das nachfolgend bezeichnete Gerät aufgrund seiner Konzipierung und Bauart, sowie in der von uns in Verkehr gebrachten Ausführung den einschlägigen, grundlegenden Sicherheits- und Gesundheitsanforderungen der EG-Richtlinien entspricht.

Gerätebezeichnung: Wärmewellenheizung 1000/2/1 (1000 W)

Wärmewellenheizung 1500/2/1 (1500 W)

Wärmewellenheizung 2000/2/1 (2000 W)

Artikel-Nummer: 1 03 03 0007

1 03 03 0030

1 03 03 0029

Einschlägige EG-Richtlinien: EG-Niederspannungsrichtlinie (2006/95/EG)

EG-Richtlinie Elektromagnetische

Verträglichkeit (2004/108/EG)

Angewandte harmonisierte Normen: EN 55014-1:06

EN 55014-2: 97+A1: 01

EN 61000-3-2:06

EN 61000-3-3:95/+A1:01/+A2:05

EN 60335-1:02+A1, A1:04+A12, A2:06+A13:08

EN 60335-2-30:03+A1:04+A2:07

EN 62233:08

Dokumentationsverantwortlicher Klaus Wieser

Ort: Ubstadt-Weiher

Datum/Herstellerunterschrift: 26.03.2010

Angaben zum Unterzeichner: Klaus Wieser

Geschäftsführer

[ Notizen ]

[ Notizen ]

[ Notizen ]

[ Kontaktdaten ]

ROWI

Schweißgeräte und

Elektrowerkzeuge Vertrieb GmbH

Augartenstraße 3

76698 Ubstadt-Weiher

Telefon [phone]

Fax [phone]

E-Mail [e-mail]

www.rowi.de
