| Produkttyp | Fahrzeugspezifisches Zentralverriegelungsset (Alarmanlage) |
| Marke | Waeco |
| Modell | MagicLock ML22GO3 |
| Kompatible Fahrzeuge | VW Golf III (2- und 4-türig) und Vento (4-türig) |
| Lieferumfang (2-türig) | 2 Stellmotoren (5-polig), 2 Betätigungsgestänge, 1 Steuerrelais, 1 Kabelsatz, 2 Bohrschablonen, 1 Montagesatz |
| Lieferumfang (4-türig) | 2 Stellmotoren (5-polig) + 2 Stellmotoren (2-polig), 2 Motorhalterungen, 4 Betätigungsgestänge, 1 Steuerrelais, 1 Kabelsatz, 6 Bohrschablonen, 1 Montagesatz |
| Stromversorgung | 12 V Gleichspannung (Fahrzeugbatterie) |
| Leistungsaufnahme | ca. 2 A (maximal bei Betätigung) |
| Stellmotortyp | Elektromotor mit Gestänge (5-polig / 2-polig) |
| Steuerrelais | 10-polig, mit Sicherungshalter |
| Funktionen | Zentralverriegelung (Auf/Zu) über Fahrertürschloss, elektrische Betätigung aller Türen |
| Anschluss | Kabelsatz mit Isolierschlauch und Kabelbindern; Anschluss an Batterie (rot/schwarz) |
| Bohrungen | Ø 3,5 mm (vorne), Ø 4,5 mm (hinten) für Stellmotorbefestigung; Ø 10 mm für Kabeldurchführung |
| Montageort | Innenraum der Türen, A- und B-Säule, Spritzwand, Lenksäulennähe (Relais) |
| Schutzart | Nur für Innenraummontage, kein Wasserschutz |
| Zubehör enthalten | Schrauben, Muttern, Scheiben, Klemmblöcke, Bohrschablonen, Montagesatz |
| Garantie | Herstellergarantie (näheres in der Bedienungsanleitung) |
Häufig gestellte Fragen - MagicLock ML22GO3 WAECO
Benutzerfragen zu MagicLock ML22GO3 WAECO
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Autoalarm kostenlos im PDF-Format! Finden Sie Ihr Handbuch MagicLock ML22GO3 - WAECO und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. MagicLock ML22GO3 von der Marke WAECO.
BEDIENUNGSANLEITUNG MagicLock ML22GO3 WAECO
Fahrzeugspezifische Zentralverriegelung
Montageanleitung
VW Golf III / Vento 2- und 4-türig
Lieferumfang für VW Golf III 2-türig
2 Stellmotoren 5-polig
2 Betätigungsgestänge
1 Steuerrelais
1 Kabelsatz
2 Bohrschablonen
1 Montagesatz
Lieferumfang für VW Golf III 4-türig und Vento
2 Stellmotoren 5-polig
2 Stellmotoren 2-polig
2 Motorhalterung
2 Betätigungsgestänge vorne
2 Betätigungsgestänge hinten
1 Steuerrelais
1 Kabelsatz
2 Bohrschablonen vorne
4 Bohrschablonen hinten
1 Montagesatz
Inhaltsverzeichnis
VW Golf III VW Golf III /
2-türig Vento4-türig
Montage der Stellmotoren vorne Seite 3-4 Seite 3-4
Montage der Stellmotoren hinten Seite 5-6
Kabelverlegungvordere Türen Seite 6-7 Seite 6-7
Kabelverlegung hintere Türen Seite 7-8
Kabelverlegung Fahrzeuginnenraum Seite 8-9 Seite 8-9
Sicherungs- und Steuerrelaismontage Seite 9 Seite 9
Anschluß der Versorgungsspannung Seite 10 Seite 10
Funktionsüberprüfung Seite 10 Seite 10
VW Golf III VW Golf III/
2 doors Vento 4 doors
Montage der Stellmotoren vorne für VW Golf III 2-/4-türig und Vento
- Batterie (Minuspol) abklemmen.
- Türverkleidung demontieren.
- Fenster in die obere Endstellung kurbeln.
- Bohrschablone an die Türinnenseite anlegen, ausrichten (Anlegekanten beachten) und festkleben (siehe Abb. 1).
- Die gekennzeichneten Punkte auf ∅ 3,5 mm aufbohren.

- Das gestanzte Blechstück der Ausbuchtung (an Punkt 1, Abb. 1) flachbiegen.
- Schablone entfernen, Löcher entgraten und mit Rostschutzmittel behandeln.
- Stellmotor mit Distanzhülsen und Schrauben (siehe Abb. 2) befestigen.
- Gestänge in die Öse des Stellmotors einhaken.
Einstellung ZV-Gestänge an das Originalgestänge
- Hub des Stellmotor einfahren, Originalgestänge auf verriegeln stellen.
- Gestänge mit Klemmblock an das Originalgestänge befestigen.
Achtung! Genaue Einstellung beachten
- Beim Ver- oder Entriegeln mit dem Türschlüssel muß der Stellmotor der Zentralverriegelung auf halben Schlüsselweg die Zentralverriegelung aktivieren (siehe Abb. 3).
- Gegebenenfalls die Einstellung des Betätigungsgestänges wiederholen.
Montage der hinteren Stellmotoren für VW Golf 4-türig und Vento
- Türverkleidung demontieren.
- Bohrschablonen an die Türinnenseite anlegen, ausrichten und festkleben (siehe Abb. 4).
- Bohrungen ∅ 4,5 mm anfertigen
- Schablone entfernen, Löcher entgraten und mit Rostschutzmittel behandeln.
- Stellmotor mit den Blechschrauben auf dem Motorbefestigungshalter anschrauben (siehe Abb. 5).
- Motorbefestigungshalter mit Stellmotor an den zuvor gebohrten Punkten befestigen.
- Betätigungsgestänge durch die Öse des Stellmotors schieben.
- Hub des Stellmotors einfahren.
- Originalgestänge auf "entriegeln" stellen.
- Betätigungsgestänge und Originalgestänge mit zwei Klemm- stücken verbinden.





Kabelverlegung vordere Türen für VW Golf III 2- / 4-türig und Vento
- Fahrzeugseitig vorhandene Blindstopfen in den Türen und der A-Säule entfernen.
- Blindkappen mittig mit einem ∅ 10 mm Loch versehen.

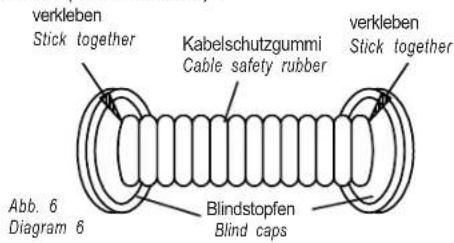

- Blindkappen auf beiden Enden des Kabelschutzgummi schieben und mit Sekundenkleber verkleben (siehe Abb. 6).
Achtung! Bei Fahrzeugen mit Original-durchführungstüllen entfällt das Lochen und Verkleben der Blindstopfen. Die Steckeraufnahme in der Original-durchführungstülle an freier Stelle mit einer ∅ 10 mm Bohrung, zur Durchführung der Anschlußkabel, versehen.

Es ist darauf zu achten, daß die Kabel in den Türen keinesfalls den Fensterhebermechanismus berühren
Abb. 7 Diagram 7

-ZV-Anschlußkabel vom Fahrzeuginnenraum durch die A-Säule und Kabelschutzgummi in die Tür verlegen.
- Kabel in der Tür mit Isolierschlauch versehen und zum Stellmotor verlegen.
- ZV Anschlußkabel in der Tür mit Kabelbändern befestigen.
Kabelverlegung hintere Türen für VW Golf III 2- / 4-türig und Vento
- Einstiegsleiste am vorderen und hinteren Türschweller entfernen.
- Verkleidung der B-Säule abnehmen.
- Fahrzeugseitig vorhandene Blindstopfen in den Türen und der B-Säule entfernen.
- Blindkappen mittig mit einem ∅ 10 mm Loch versehen.
- Blindkappen auf beiden Enden des Kabelschutzgummi schieben und mit Sekundenkleber verkleben (siehe Abb. 6).
Es ist darauf zu achten, daß die Kabel in den Türen keinesfalls den Fensterhebermechanismus berühren

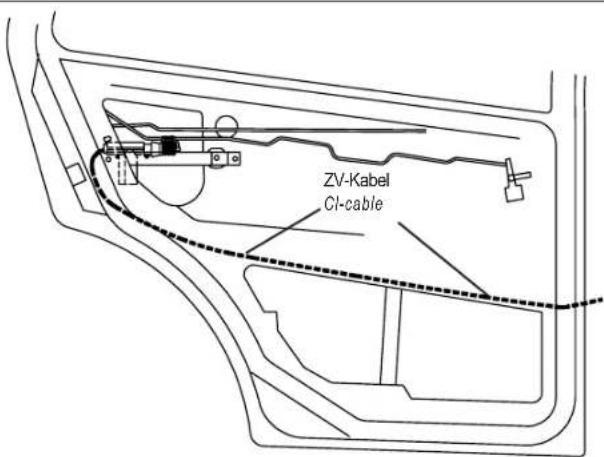

Abb. 8
Diagram

-ZV-Anschlußkabel vom Fahrzeuginnenraum durch die B-Säule und Kabelschutzgummi in die Tür verlegen.
- Kabel in der Tür mit Isolierschlauch versehen und zum Stellmotor verlegen.
- Achtung grüne und blaue Kabel müßten vertauscht angeschlossen werden (siehe Abb. 13).
- ZV Anschlußkabel in der Tür mit Kabelbändern befestigen.
Kabelverlegung Fahrzeuginnenraum für VW Golf III 2-/4-türig und Vento
- Zentralverriegelungskabel wie angedeutet an geeigneter Stelle hinterm Amaturenbrett verlegen (siehe Abb. 9).
Sicherung und Steuerrelaismontage für VW Golf III 2-/4-türig und Vento
Montagevorschlag
- 2 Bohrungen ∅ 4,5 mm und ∅ 5,5 mm am Befestigungsblech in der Nähe der Lenksäule anbringen (siehe Abb. 10).
- Sicherungshalter und Relaisbefestigungshalter befestigen. Sicherung und Relais auf den Halterungen aufschieben.
Abb.10 Diagram 10
Achtung ! Es ist darauf zu achten, daß die Kabel keine beweglichen und heißen Teile im Motorraumberühren
Abb. 11 Diagram 11
Anschluß der Versorgungs- spannung für VW Golf III 2-/4-türig und Vento
- Freie Gummitülle aus der Spritzwand herausdrücken (hinter dem Kühlwasser-ausgleichsbehälter).
- Gummitülle mit einem ∅ 10 mm Loch versehen.
- Rotes und schwarzes Kabel durch die Gummitülle in den Motorraum verlegen.
- Kabel im Motorraum mit Isolierschlauch versehen und zur Batterie verlegen (siehe Abb. 11).
- Schwarzes Kabel an Minus- Klemme der Batterie anbringen.
- Rotes Kabel an Plus-Klemme der Batterie anbringen.
- Kabel mit Kabelbändern an geeigneten Stellen im Motorraum befestigen.
Funktionsüberprüfung
- Nach endgültiger Montage des Kabelbaumes Funktionsprüfung durchführen.
- Batterie anklemmen.
- Schloß der linken Tür einrasten (bei geöffneter Tür).
- Mit Hilfe des Fahrzeugschlüssels die linke Tür verschließen. Die rechte Tür sowie die hinteren Türen (bei 4 türigen Fahrzeugen) müssen sich dabei über den Stellmotor mit verschließen.
- Prüfung an der rechten Tür wiederholen.
Anschlüsse Steuerrelias
1 = +12 V - rot
2 = Steuerleitung ZV "zu" - braun
3 = Motorleitung ZV "auf" - blau
4 = Ext. Steuerung + 12V = ZV "auf"
5 = Ext. Steuerung - 12V = ZV "auf"
6 = -12 V - schwarz
7 = Steuerleitung ZV "auf" - weiß
8 = Motorleitung ZV "zu" - grün
9 = Ext. Steuerung + 12V = ZV "zu"
10 = Ext. Steuerung - 12V = ZV "zu"
