Produkttyp	Heckenschere
Marke	Güde
Modell	GMH 600
Abmessungen (L x B x H)	ca. 95 x 20 x 18 cm
Gewicht	ca. 3,5 kg
Stromversorgung	Netzbetrieben, 230V / 50Hz
Motorleistung	600 W
Schnittlänge	ca. 50 cm
Zahnabstand	20 mm
Schnittleistung (max. Aststärke)	20 mm
Leerlaufdrehzahl	1600 min⁻¹
Handschutz	Ja, vorderer und hinterer Handschutz
Kabeltyp	H05RN-F 2×0,75 mm², Länge ca. 10 m
Schalldruckpegel (LpA)	82 dB(A)
Schallleistungspegel (LWA)	96 dB(A)
Vibrationswert (ah)	2,5 m/s²
Sicherheitshinweise	Schutzbrille, Gehörschutz und Schnittschutzhandschuhe tragen
Reinigung	Messer nach Gebrauch mit Öl reinigen, Gehäuse feucht abwischen
Ersatzteile	Messerbalken, Schutzhaube, Kabel erhältlich über Fachhandel
Garantie	2 Jahre

Häufig gestellte Fragen - GMH 600 GUDE

Wie schalte ich die Heckenschere GMH 600 ein?

Stellen Sie sicher, dass das Gerät ausgeschaltet ist, stecken Sie den Netzstecker ein und drücken Sie dann die Einschaltsperre (vorn) und den Einschalthebel (hinten) gleichzeitig. Lassen Sie die Einschaltsperre los, während Sie den Hebel gedrückt halten.

Kann ich die Heckenschere auch zum Schneiden von dicken Ästen verwenden?

Der GMH 600 ist für Äste bis zu einem Durchmesser von ca. 20 mm ausgelegt. Dickere Äste könnten das Gerät beschädigen oder zu Blockaden führen.

Wie reinige ich die Messer?

Nach jedem Gebrauch die Messer mit einer Bürste von grobem Schmutz befreien. Anschließend die Messer mit einem biolöslichen Öl einsprühen und kurz laufen lassen, um das Öl zu verteilen. Vor dem Einlagern trocknen lassen.

Was soll ich tun, wenn das Gerät während des Betriebs stoppt?

Mögliche Ursachen: Überlastung (Ast zu dick), blockiertes Messer, defektes Kabel. Schalten Sie das Gerät aus, ziehen Sie den Stecker und überprüfen Sie die Messer auf Verstopfungen. Lassen Sie den Motor abkühlen, bevor Sie erneut starten.

Welche Schutzausrüstung ist beim Gebrauch erforderlich?

Tragen Sie stets eine Schutzbrille, einen Gehörschutz und Schnittschutzhandschuhe. Feste Schuhe und lange Hosen werden empfohlen.

Wie wechsle ich das Kabel?

Ein defektes Kabel sollte nur von einer autorisierten Fachwerkstatt gewechselt werden, da das Öffnen des Gehäuses spezielle Werkzeuge erfordert. Verwenden Sie nur Original-Ersatzkabel von Güde.

Kann ich die Heckenschere bei Regen verwenden?

Nein. Der GMH 600 ist nicht für den Einsatz bei Nässe ausgelegt. Verwenden Sie das Gerät nur bei trockenem Wetter, um Stromschläge zu vermeiden.

Wie lagere ich die Heckenschere richtig?

Reinigen Sie das Gerät gründlich, ölen Sie die Messer und lagern Sie es an einem trockenen, frostfreien Ort. Verwenden Sie die mitgelieferte Schutzhaube für die Messer.

Warum vibriert die Heckenschere stark?

Starke Vibrationen können auf eine Beschädigung der Messer oder eine Lockerung der Schrauben hinweisen. Überprüfen Sie alle Schrauben und lassen Sie die Messer bei Bedarf nachschärfen oder austauschen.

Wo finde ich eine vollständige Bedienungsanleitung?

Die Bedienungsanleitung können Sie auf notice-facile.com als PDF herunterladen. Suchen Sie nach 'Güde GMH 600'.

BEDIENUNGSANLEITUNG GMH 600 GUDE

1. Einführung 2
2. Umweltschutz 2
3. Symbole 3
4. Technische Daten .... 3
5. Lärm 3
6. Sicherheitshinweise....3
7. Zusätzliche Sicherheitsregeln für Heckenscheren....6
8. Zubehör 7
9. Bevor Sie Ihre Maschine zum ersten Mal verwenden....7
10. Inbetriebnahme (Abb. a)......8
11. Funktionsweise der Heckenschere 9
12. Arbeiten Sie sicher und überlegt....10
13. Hinweise zu Wartung und Pflege 10

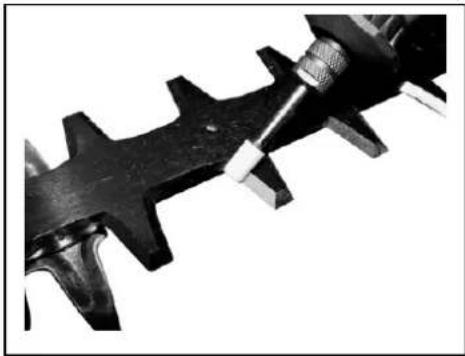

14. Schärfen des Messers....11
15. Angaben zum Kraftstoff....11
16. Reparaturen/Motorstörungen 12

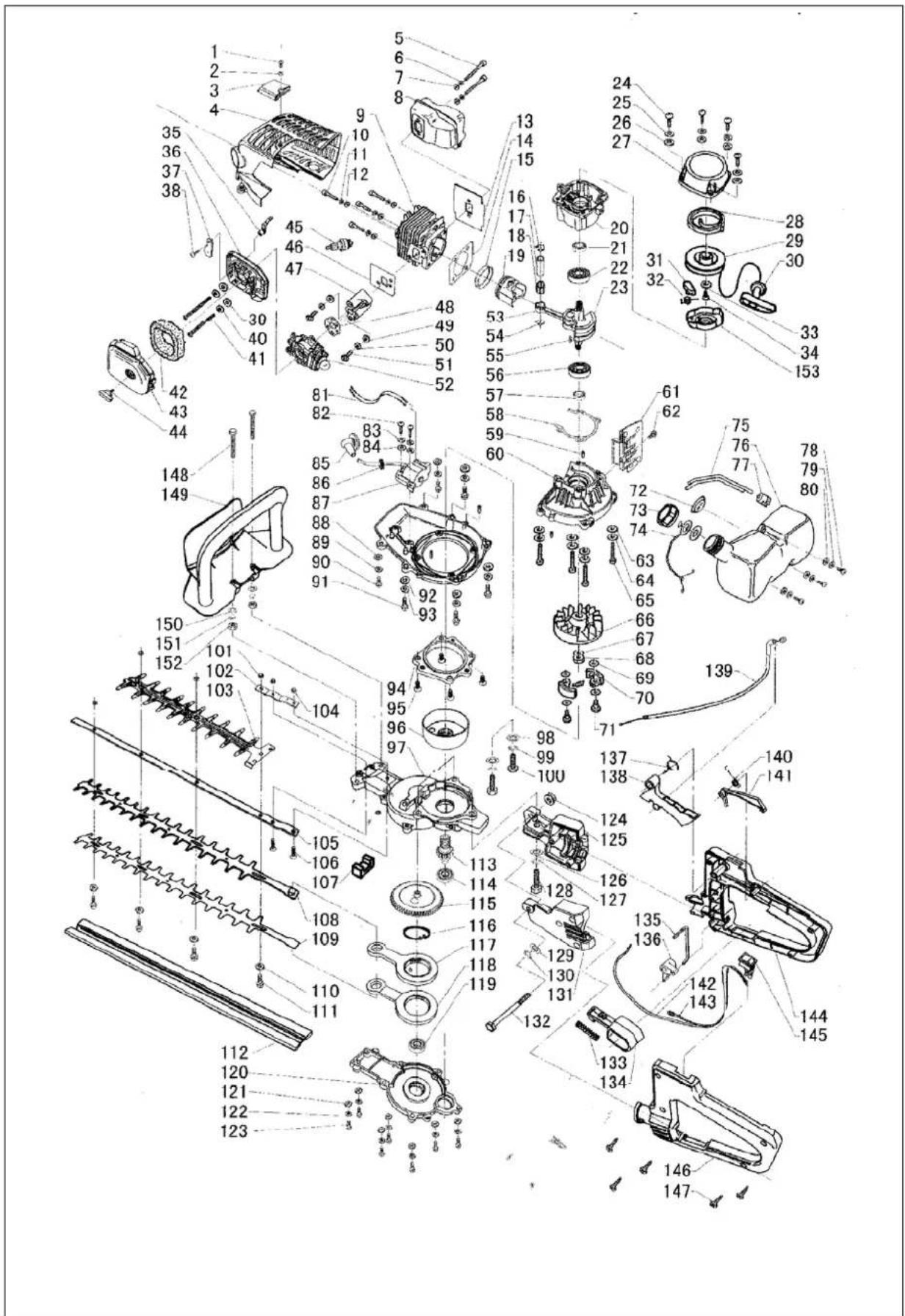

17. Technische Zeichnung 13
18. Ersatzteile # 94025....14

1. Einführung

Wir sind sicher, dass Ihre neue, hochwertige Heckenschere Ihre Erwartungen mehr als erfüllen wird. Sie wurde unter Wahrung strengster Qualitätsstandards hergestellt und erfüllt höchste Leistungskriterien. Die robuste Ausführung für die Gehölzpflege bis zur Brusthöhe sowie der stabile Messerbalken garantieren eine lange Lebensdauer. Des Weiteren stehen Ihnen ein 180° drehbarer Funktionsgriff sowie beidseitig schneidende Messer zur Verfügung. Durch die optimale Gewichtsverteilung können Sie die Maschine auch längere Zeit benutzen ohne durch einseitige Belastung frühzeitig zu ermüden.

Sie werden schnell bemerken, wie einfach und sicher Ihre neue Maschine zu bedienen ist. Mit der entsprechenden Pflege wird Sie Ihnen viele Jahre zuverlässig zur Verfügung stehen.

Wichtiger Hinweis. Bitte lesen Sie diese Bedienungsanleitung vollständig und sorgfältig durch, bevor Sie mit Ihrer neuen Maschine arbeiten. Achten Sie auf Hinweise, die mit Achtung! oder Warnung! markiert sind.

2. Umweltschutz

Bitte sorgen Sie für die umweltgerechte Entsorgung aller Materialien, die Sie nicht mehr benötigen. Alle Werkzeuge, Materialien und Verpackungen sollten sortiert und ggf. bei den dafür vorgesehenen Annahmestellen abgegeben werden.

3. Symbole

Auf dem Typenschild Ihrer Heckenschere finden Sie evtl. symbolische Hinweise.

Sie vermitteln wichtige Informationen über das Produkt oder Hinweise zu ihrem Gebrauch.

• Achtung: Es sind besondere Sicherheitsmaßnahmen beim Umgang mit der Heckenschere erforderlich!
• Die gesamte Bedienungsanleitung ist vor Gebrauch zu lesen und zu Verstehen. Ein Nichtbeachten der Bedienungshinweise kann LEBENSGEFÄHRLICH sein!

Achtung Gehör- und Sichtschutz sowie Kopfschutz		Bedienungs-anleitung lesen	Schutzklei-dung tragen	Handschuhe tragen	Sicherheits-schuhe tragen	Achtung Brandgefahr durch Kraftstoff

4. Technische Daten

Hubraum: 25 ccm

Motorleistung: 0,75 KW (1 PS), 2 Takt-Motor

Motordrehzahl: 7.500 U/min.

Messerlänge: 600 mm

Max. Schnittleistung: ca. 28 mm

Gewicht: 5,8 kg

5. Lärm

Geräuschpegel LWA 95 dB (A)

Die Lärmbelastung für den Bediener kann 85 db(A) übersteigen. In einem solchen Fall sind Schutzmaßnahmen vorzusehen. (Gehörschutz tragen)

6. Sicherheitshinweise

Um diese Heckenschere sicher betreiben zu können, sind sämtliche Anweisungen und Informationen zu Sicherheit, Zusammenbau und Betrieb in der Bedienungsanleitung genau zu befolgen. Alle Personen, die diese Maschine bedienen oder warten, müssen die Bedienungsanleitung kennen und über potentielle Gefahren informiert sein. Kindern sowie kranken und gebrechlichen Personen ist der Zugang zu verwehren. Kinder sind sorgfältig zu beaufsichtigen, wenn sie sich im Bereich von Maschinen aufhalten. Beachten Sie die regionalen und lokalen Unfallverhütungsvorschriften, die bei Ihnen gelten. Dasselbe gilt für alle Bestimmungen zu Arbeitsschutz und Gesundheit am Arbeitsplatz.

Der Hersteller kann nicht haftbar gemacht werden, wenn seine Maschinen unerlaubterweise verändert werden und wenn aus solchen Veränderungen Schäden erwachsen.

Warnung! Bei der Verwendung von Werkzeugmaschinen sind immer grundlegende Vorsichtsmaßnahmen zu ergreifen. Bitte beachten Sie auch alle Tipps und Hinweise in den zusätzlichen Sicherheitshinweisen.

1. Achten Sie auf die Umgebungsbedingungen, unter denen Sie arbeiten. Durch das Motorgerät werden giftige Abgase erzeugt, sobald der Motor läuft. Diese Gase können geruchlos und unsichtbar sein. Deshalb dürfen Sie niemals in geschlossenen oder schlecht belüfteten Räumen mit dem Gerät arbeiten. Sorgen Sie bei den Sägearbeiten für ausreichende Beleuchtung. Achten Sie bei Nässe, Schnee, Eis, an Abhängen, auf unebenem Gelände auf einen sicheren Stand.
2. Lassen Sie keine Fremden an die Maschine. Besucher und Zuschauer, vor allem Kinder sowie kranke und gebrechliche Personen, sollten vom Arbeitsplatz fern gehalten werden. Verhindern Sie, dass andere Personen mit den Werkzeugen in Berührung kommen.
3. Sorgen Sie für die sichere Aufbewahrung von Werkzeugen. Werkzeuge, die nicht gebraucht werden, müssen an einem trockenen, möglichst hoch gelegenen Platz aufbewahrt oder unzugänglich eingeschlossen werden.
4. Verwenden Sie für jede Arbeit immer das richtige Werkzeug. Verwenden Sie z.B. keine Kleinwerkzeuge oder Zubehör für Arbeiten, die eigentlich mit schwerem Werkzeug verrichtet werden müssen. Verwenden Sie Werkzeuge ausschließlich für die Zwecke, für die sie gebaut wurden.
5. Achten Sie auf angemessene Kleidung. Die Kleidung muss zweckmäßig sein und darf Sie beim Arbeiten nicht behindern. Tragen Sie Kleidung mit Schnittschutzeinlagen.
6. Verwenden Sie persönliche Schutzausrüstungen. Tragen Sie Sicherheitsschuhe mit Stahlkappen/-Stahlsohlen und griffiger Sohle.
7. Tragen Sie eine Schutzbrille. Gegenstände können entgegengeschleudert werden.
8. Tragen Sie Gehörschutz. Tragen Sie persönlichen Schallschutz z.B. Gehörschutzstöpsel.
9. Handschutz. Tragen Sie feste Handschuhe - Handschuhe aus Chromleder bieten einen guten Schutz.
10. Transport der Heckenschere. Transportieren Sie die Heckenschere grundsätzlich mit Messerschutz. Achten Sie beim Abstellen der Motorsäge, dass niemand gefährdet werden kann. Sichern Sie das Gerät gegen Umkippen, Beschädigung und Auslaufen von Kraftstoff.
11. Entfernen Sie Steckschlüssel etc. Alle Schlüssel o.Ä. müssen entfernt werden, bevor die Hekkenschere eingeschaltet wird.
12. Bleiben Sie immer aufmerksam. Achten Sie auf das, was Sie tun. Setzen Sie Ihren gesunden Menschenverstand ein. Verwenden Sie keine Motorwerkzeuge, wenn Sie müde sind. Unter dem Einfluss von Alkohol, Drogen oder Medikamenten, die das Reaktionsvermögen beeinträchtigen darf mit der Heckenschere nicht gerarbeitet werden.
13. Auffüllen von Kraftstoff. Vor dem Befüllen ist immer der Motor abzustellen. Öffnen Sie den Tankverschluss immer vorsichtig, damit bestehender Überdruck sich langsam abbauen kann und kein Kraftstoff herausspritzt. Durch die Arbeit mit der Heckenschere entstehen hohe Temperaturen am Gehäuse. Lassen Sie deshalb die Maschine vor dem Befüllen abkühlen. Sonst könnte sich der Kraftstoff entzünden und zu schweren Verbrennungen führen. Beim Befüllen mit ist darauf zu achten, dass nicht zu viel aufgefüllt wird. Sollte Flüssigkeit danaben gehen, ist diese sofort zu entfernen und das Gerät zu säubern. Achten Sie nach dem Auffüllen auf den sicheren Sitz der Verschlussverschraubung um das Lösen durch die entstehenden Vibrationen bei der Arbeit zu verhindern.

14. Benutzungsdauer und Pausen. Eine längere Benutzung des Motorgerätes kann zu vibrationsbedingten Durchblutungsstörungen der Hände führen. Sie können die Benutzungsdauer jedoch durch geeignete Handschuhe oder regelmäßige Pausen verlängern. Achten Sie darauf, dass die persönliche Veranlagung zu schlechter Durchblutung, niedrige Außentemperaturen oder große Greifkräfte beim Arbeiten die Benutzungsdauer verringern.

15. Achten Sie auf beschädigte Teile. Untersuchen Sie das Werkzeug, bevor Sie es benutzen. Sind einzelne Teile beschädigt? Fragen Sie sich bei leichten Beschädigungen ernsthaft, ob das Werkzeug trotzdem einwandfrei und sicher funktionieren wird. Achten Sie auf die korrekte Ausrichtung und Einstellung von beweglichen Teilen. Greifen die Teile richtig ineinander? Sind Teile beschädigt? Ist alles korrekt installiert? Stimmen alle sonstigen Voraussetzungen für die einwandfreie Funktion? Beschädigte Schutzvorrichtungen etc. müssen von autorisierten Personen ordnungsgemäß repariert oder ausgewechselt werden, sofern nicht in der Bedienungsanleitung ausdrücklich anders erläutert. Defekte Schalter müssen von einer autorisierten Stelle ausgewechselt werden. Bei anfallenden Reparaturen wenden Sie sich bitte an Ihr örtliches Service Center.

16. Achten Sie darauf, dass die Schutzhaube dieser Heckenschere immer einwandfrei funktioniert und so sitzt, dass die Zähne des Schermessers immer vollständig bedeckt sind.
17. Schalten Sie den Motor immer ab, bevor Sie Einstellungen oder Wartungsarbeiten vornehmen. Das gilt vor allem für das Auswechseln des Scherblattes.
18. Verwenden Sie nur zugelassene Teile. Verwenden Sie bei Wartung und Reparatur nur identische Ersatzteile. Wenden Sie sich für Ersatzteile an ein zugelassenes Service Center.

Warnung! Die Verwendung von anderen Scherblättern sowie Zubehör und Anbauteilen, die nicht ausdrücklich empfohlen werden, kann die Gefährdung von Personen und Objekten nach sich ziehen.

Das Werkzeug darf nur für den vorgesehenen Verwendungszweck benutzt werden. Jede Zweckentfremdung wird als unsachgemäße Verwendung betrachtet. Für Sach- und Personenschäden, die aus einer solchen, unsachgemäßen Verwendung resultieren, ist allein der Benutzer verantwortlich, auf keinen Fall der Hersteller.

Der Hersteller kann nicht haftbar gemacht werden, wenn seine Maschinen verändert oder unsachgemäß verwendet werden und wenn daraus Schäden entstehen.

Auch bei sachgemäßer Verwendung des Werkzeugs bleibt immer ein gewisses Restrisiko, das nicht ausgeschlossen werden kann. Aus der Art und Konstruktion des Werkzeugs können die folgenden potentiellen Gefährdungen abgeleitet werden:

• Kontakt mit dem ungeschützten Scherblatt (Schnittverletzungen).
• Hineingreifen in die laufende Heckenschere (Schnittverletzungen).
• Unvorhergesehene, plötzliche Bewegungen des Werkstücks und seiner Teile (Schnittverletzungen).
• Abspringen fehlerhafter Scherzähne und von Teilen des Scherblattes (Schnittverletzungen).
• Hörschäden, wenn kein angemessener Schutz getragen wird.
• Gesundheitsschädliche Staub- bzw. Gasentwicklung bei Einsatz der Maschine in geschlossenen Räumen (Übelkeit).
• Keine verformten oder beschädigten Schermesser verwenden (Zerstörung des Messers).

7. Zusätzliche Sicherheitsregeln für Heckenscheren

- Schalten Sie den Motor immer ab, bevor Sie Einstellungen oder Wartungsarbeiten vornehmen.

- Machen Sie die Bedienungsanleitung allen Personen zugänglich, die mit der Maschine arbeiten.

- Schneiden Sie mit dieser Maschine ausschließlich Holz.

- Achtung! Das Schermesser kann Hände und Finger verletzen sowie LEBENSGEFÄHRLICHE Schnittverletzungen hervorrufen!

- Sorgen Sie immer für angemessene Beleuchtung.

- Verwenden Sie die Säge nicht in der Nähe von brennbaren Flüssigkeiten oder Gasen.

- Achten Sie auf Vorgeschriebene Arbeitskleidung. Lose Kleidung und Schmuck können leicht vom Schermesser eingefangen werden. Tragen Sie Schutzkleidung mit Schnittschutzeinlagen.

- Dieses Werkzeug darf nur von volljährigen Personen verwendet werden. Auszubildende, die min. das 16. Lebensjahr vollendet haben, dürfen die Heckenschere unter Aufsicht verwenden.

- Bei der Benutzung des Gerätes sollten Kinder sowie kranke und gebrechliche Personen fern gehalten werden.

- Überprüfen Sie das Gerät auf Beschädigungen. Verwenden Sie das Gerät nicht, wenn es fehlerhaft oder beschädigt ist.

- Lassen Sie das Gerät in einem autorisierten Service Center reparieren.

- Versuchen Sie nicht, Reparaturen selbst auszuführen. Reparaturen und der Austausch von Teilen dürfen nur von einem autorisierten Service Center vorgenommen werden.

- Halten Sie den ganzen Arbeitsplatz sauber; beseitigen Sie Schnittabfall und räumen Sie Gegenstände weg, die nicht mehr benötigt werden.

- Achten Sie in der Umgebung der Heckenschere auf gefährliche Stolperfallen.

- Eine Person, die mit dieser Maschine arbeitet, sollte möglichst nicht abgelenkt werden.

- Verwenden Sie nur einwandfreie Schermesser, d.h. gut geschärft und frei von Rissen, Sprüngen, Verformungen etc.

- Fehlerhafte Schermesser müssen unverzüglich ausgewechselt werden.

- Verwenden Sie keine Schermesser, die nicht den technischen Daten in dieser Bedienungsanleitung entsprechen.

- Achten Sie darauf, dass das Schermesser in richtiger Lage montiert wird.

- Die Schutzvorrichtungen der Maschine dürfen auf keinen Fall abgebaut oder in irgendeiner Weise außer Funktion gesetzt werden.

- Beschädigte oder fehlerhafte Schutzvorrichtungen müssen unverzüglich ersetzt werden.

- Werden Sie bei der Arbeit mit der Heckenschere gestört, verhalten Sie sich bedacht, bevor Sie Ihre Aufmerksamkeit auf die neue Situation einstellen.

- Überprüfen Sie in regelmäßigen Abständen, dass alle Schrauben, Muttern und sonstige Befestigungen fest sind.

- Lagern Sie niemals Geräte oder Materialien so über der Maschine, dass sie auf sie fallen könnten.

- Achten Sie darauf, dass Sie Ihre Hände immer sicher platzieren, das heißt so, dass sie nicht plötzlich abrutschen und mit dem Schermesser in Kontakt kommen können.

- Der Teil des Werkstücks, der geschnitten werden soll, muss unbedingt frei von Nägeln und ähnlichen Fremdkörpern sein.

- Überlasten Sie die Maschine nicht, sodass sie langsamer läuft und überhitzt.

- Versuchen Sie nicht, lose Splitter oder Holzstücke oder ein festgefressenes Werkstück zu entfernen, solange die Heckenschere noch läuft.

- Um Defekte zu beheben oder Werkstücke zu entfernen, müssen Sie immer zuerst die Maschine ausschalten.

- Einstellen, Messen, Reinigen etc. dürfen nur ausgeführt werden, wenn der Motor ausgeschaltet.

- Lassen Sie Ihren Arbeitsplatz nicht unbeaufsichtigt, ohne den Motor abzuschalten.

- Werden Sicherheits- oder Schutzvorrichtungen gewartet oder repariert, müssen Sie nach Abschluss der Arbeiten unverzüglich wieder korrekt eingebaut werden.

- Es ist unbedingt erforderlich, die am jeweiligen Einsatzort geltenden Unfallverhütungsvorschriften zu kennen wie auch alle anderen, allgemein anerkannten Sicherheitsregeln.

- Achten Sie bei der Arbeit auf einen festen Stand und halten Sie Ihr Gleichgewicht.

- Überprüfen Sie das Werkzeug auf Anzeichen für eine Beschädigung.

- Bevor Sie dieses Werkzeug benutzen, müssen Sie unbedingt die Sicherheitsvorrichtungen überprüfen. Vergewissern Sie sich, dass auch scheinbar nur leicht beeinträchtigte Teile tatsächlich ordnungsgemäß funktionieren.

D

• Überprüfen Sie, ob alle beweglichen Teile einwandfrei funktionieren. Achten Sie besonders auf Beschädigungen und klemmende Teile. Alle Teile müssen korrekt eingebaut sein und alle Bedingungen für ein einwandfreies Funktionieren erfüllen.
• Sofern in dieser Bedienungsanleitung nicht anders ausgeführt, müssen beschädigte Teile und Sicherheitsvorrichtungen durch ein autorisiertes Service Center repariert oder ausgetauscht werden.
• Lassen Sie beschädigte Schalter von einem autorisierten Service Center auswechseln.
• Dieses Werkzeug entspricht allen einschlägigen Sicherheitsbestimmungen. Reparaturen dürfen nur von qualifizierten Mechanikern in autorisierten Service Centern und unter Verwendung der Original-Ersatzteile durchgeführt werden. Bei Missachtung besteht die Gefahr von Unfällen.
• Augenschutz ist zu tragen.
• Hörschutz ist zu tragen.
  • Schutzkleidung ist zu tragen
• Verwenden Sie die Heckenschere nicht bei beeinträchtigter Aufmerksamkeit - nicht unter Medikamenten, -Alkoholeinfluß und bei Müdigkeit.

8. Zubehör

Dank moderner Produktionsmethoden ist es unwahrscheinlich, dass Ihr neues Werkzeug fehlerhaft ist, oder dass Teile fehlen etc. Sollte doch einmal etwas nicht in Ordnung sein, verwenden Sie das Werkzeug bitte nicht, bis der Fehler behoben bzw. die Teile ersetzt wurden. Es besteht die Gefahr schwerer Sach- und Personenschäden.

Die Lieferung umfasst folgendes Zubehör:

• Benzinheckenschere mit Scherblatt und Schermesser
• Schlüssel zum Scherblatt/-messer wechseln
  • Schermesserschutz
• Befestigungsmaterial für die Montage der Heckenschere
  • Bedienungsanleitung

Diese Maschine darf nur für den vorgesehenen Verwendungszweck benutzt werden. Jede Verwendung, die von den zweckmäßigen Einsatzmöglichkeiten abweicht, wird als Missbrauch betrachtet. In solchen Fällen ist allein der Benutzer für Schäden und Verletzungen verantwortlich. Der Hersteller kann in solchen Fällen nicht haftbar gemacht werden.

9. Bevor Sie Ihre Maschine zum ersten Mal verwenden

Warnung! Bevor Sie die Heckenschere in Betrieb nehmen, müssen Sie diese auf den betriebsicheren Zustand überprüfen. Haben Sie irgendwelche Zweifel, starten Sie die Maschine nicht!

Achten Sie vor allem folgende Punkte:

• Richtige Montage des Schermessers
• Leichtgänigkeit aller Schalter
- Sicherer Sitz des Zündkerzensteckers. Bei losem Stecker können Funken entstehen und so auftretendes Kraftstoff-Luftgemisch entzünden.
- Sauberkeit der Handgriffe gewährleisten um die Heckenschere sicher führen zu können.
Alle Sicherheits- und Schutzvorrichtungen müssen ordnungsgemäß eingebaut und an ihrem Platz sein, bevor die Maschine gestartet werden kann.

Das Schermesser muss frei laufen können.

Beim Schneiden von Holz, das vorher in irgendeiner Weise behandelt oder bearbeitet wurde, muss besonders auf Nägel, Schrauben o.Ä. geachtet werden. Entfernen Sie vor der Arbeit alle Fremdkörper.

Bevor Sie die Heckenschere starten, vergewissern Sie sich, dass das Schermesser korrekt sitzt, und dass die beweglichen Teile der Maschine frei sind.

Warnung! Wenn Sie irgendwelche Zweifel haben, lassen Sie sich beim Betrieb dieser Heckenschere von einem Fachmann in einem autorisierten Service Center helfen. Raten ist lebensgefährlich!

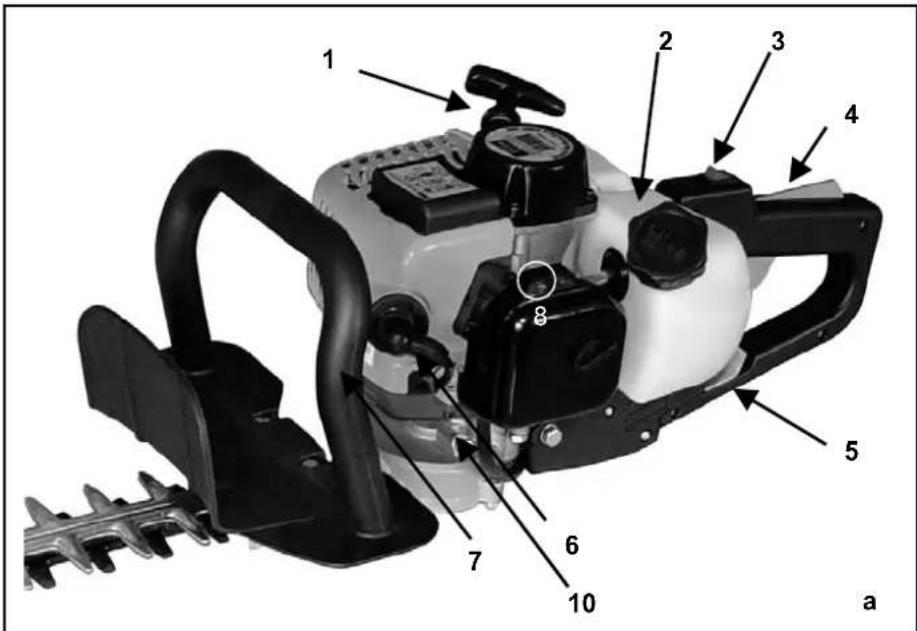

10. Inbetriebnahme (Abb. a)

1. Füllen Sie Zweitaktkraftstoff (2) in die entsprechende Öffnung. Achten Sie darauf, dass keine Flüssigkeit verschüttet wird (Entzündungsgefahr).

Für den Kraftstoff finden Sie das entsprechende Mischverhältnis im Kapitel 14.

1 2 3 4 5 6 7 8 10 a

1. Entfernen Sie sich mindestens 3 Meter vom Befüllungsort. Starten Sie die Maschine nie in geschlossenen oder schlecht belüfteten Räumen.
2. Stellen Sie den Schalter (3) auf die ON Position. Bei einem Kaltstart muss der Schalter für den Choke (8) nach links geschoben werden.

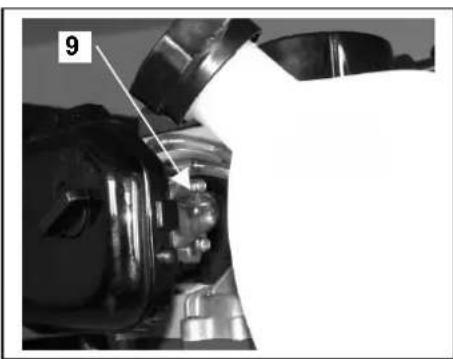

1. Mit der manuellen Kraftstoffpumpe (9) lässt sich auf Daumendruck Kraftstoff in den Vergaser fördern. Dadurch wird nach einer längeren Betriebspause der Maschine die Zahl der Anwerfzüge reduziert.
2. Stellen Sie nun die Heckenschere auf den Boden und stellen Ihren Fuß in die Handöffnung und die eine Hand nehmen Sie an den Haltebügel (7). Mit der anderen Hand ziehen Sie nun das Starterseil (1) bis der Motor läuft. ACHTUNG! Nicht zu weit herausziehen; Seillänge ca. 90 cm. Achten Sie dabei auf das laufende Messer.

1. Wenn der Motor läuft, drücken Sie mehrmals den Gashebel (4 oben/unten) voll durch. Nach etwa viermaligem Betätigen können Sie den Choke-Schalter wieder nach rechts schieben.

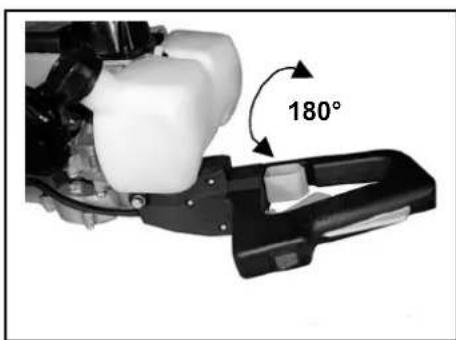

2. Durch den Schieber (5) können Sie den Griff drehen. Zum Ausschalten der Maschine stellen Sie den Schalter (3) auf „OFF“.

11. Funktionsweise der Heckenschere

Die GÜDE Benzinheckenschere besitzt eine Schnellstopp-Automatik, die das Messer nach loslassen des Gashebels augenblicklich stoppt, um etwaige Unfälle weitestgehend zu vermeiden.

Zum Abschalten der Maschine muss der Schalter (Abb. a; Nr. 3) auf „OFF“ gestellt werden.

• Achten Sie beim Schneiden von Hecken auf die länderspeziefischen bzw. kommunalen Vorschriften.
• Schneiden Sie nicht während der allgemein üblichen Ruhezeiten.
• Sollten Äste die maximale Schnittleistung der Maschine übersteigen, müssen diese zuerst mit einer Astschere entfernt werden.
• Wenn starkes Zurückschneiden notwendig ist, sollten Sie dies stufenweise in mehreren Arbeitsgängen durchführen.

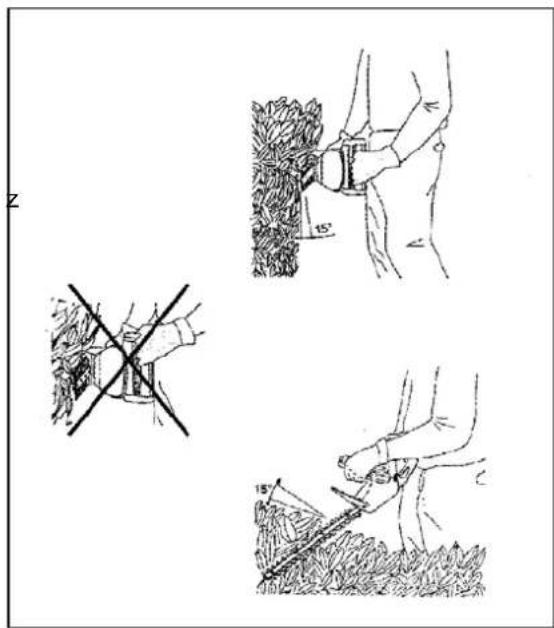

Arbeitstechnik

Beginnen Sie immer and den Seiten. Führen Sie die Heckenschere bogenförmig fortschneidend auf und ab. Dabei sollten Sie beide Messerseiten nutzen.

Beim Schneiden halten Sie die Heckenschere in einem Winkel von ca. 15° geneigt und führen Sie waagrecht über die Hecke. Beim oberen Beschnitt führen Sie die Heckenschere mit sichelförmiger Bewegung zum Rand hin, über die Hecke. Damit fallen die abgeschnittenen Zweige zu Boden.

Um eine gleichmäßige Heckenhöhe zu erreichen, wird das Spannen eines Fadens als Richtschnur entlang der Heckenkante empfohlen. Die überstehenden Zweige werden abgeschnitten.

12. Arbeiten Sie sicher und überlegt

1. Halten Sie die Heckenschere stets mit beiden Händen fest und sicher!
2. Schneiden Sie nur Holz und hölzerne Gegenstände!
3. Arbeiten Sie umsichtig und gefährden Sie niemanden beim Schneiden. Arbeiten Sie ruhig und überlegt!
4. Nur bei ausreichenden Sicht- und Lichtverhältnissen arbeiten!
5. Beobachten Sie das Schermesser!
6. Schneiden Sie niemals über Schulterhöhe!
7. Arbeiten Sie nur mit geschärftem, richtig montiertem Schermesser!
8. Arbeiten Sie nicht auf einer Leiter!
9. Arbeiten Sie nur auf festen und stabilen Untergründen!

13. Hinweise zu Wartung und Pflege

ACHTUNG! Die folgenden Hinweise gelten für normale Einsatzbedingungen. Bei erschwerten Bedingungen wie starkem Staub oder stark harzenden Hölzern sowie längeren täglichen Arbeitszeiten sind die Intervalle entsprechend zu verkürzen.

Prüfen Sie vor jedem Arbeitsbeginn:

• Gashebel
• Komplette Maschine auf Sicht
• Sitz des Scherblattes bzw. Schermessers
• Schärfzustand
• Führungsschiene auf Abnutzung oder Beschädigung

Prüfen Sie nach Arbeitsende

die komplette Maschine und führen Sie Reinigungsarbeiten durch

Prüfen und Pflegen Sie regelmäßig:

• Luftfilter (eventuell reinigen)
  • Zündkerze Abb. a; Nr. 6 (gegebenenfalls wechseln)
• Schärfzustand des Schermessers (gut reinigen und ölen)

→ Schalten Sie die Heckenschere immer aus um Wartungen oder Reparaturen durchzuführen.

- Alle 5 Betriebsstunden Messergetriebe (Schmiernippel Abb. a/Nr. 10) fetten (mit herkömmlichen Mehrzweckfett).

14. Schärfen des Messers

ACHTUNG!

Schalten Sie die Heckenschere immer aus um Wartungen oder Reparaturen durchzuführen.

1. Stellen Sie das obere und unter Messer deckungsgleich übereinander.
2. Schleifen Sie die Schneidflächen im gegebenen Winkel vorsichtig nach (z.B. mit Güde High-Speed-Schleifer)
3. Wiederholen Sie den Vorgang bei allen Schneidflächen des oberen und unteren Messers.

Sollte das Schermesser zu stark beschädigt sein, sollte ein Austausch des Messers nur bei einem autorisierten Servicepartner durchgeführt werden.

15. Angaben zum Kraftstoff

Tanken:

Benzin bleifrei gut mit Markenöl für luftgekühlte Zweitaktmotoren im Verhältnis 1:30 mischen. Dies bedeutet z.B., dass bei 5 Liter Benzin 0,16 Liter Öl dazugemischt werden müssen.

16. Reparaturen/Motorstörungen

Reparaturen die spezielle Fachkenntnisse erfordern, sollten nur von autorisierten Service Centern durchgeführt werden. Unsachgemäßer Eingriff kann das Gerät beschädigen oder Ihre Sicherheit gefährden.

Motorstörungen

Störung Ursache Behebung
Der Motor startet nicht 1. Tank leer	2. Motor abgesoffen3. Zündkerze verschmutzt, (Kohlerückstände auf den Elektroden) Elektrodenabstand zu groß4. Vergaser, -düsen verschmutzt5. Kerzenanschluß, Zündkabel schadhaft6. Kein Zündfunke	1. Volltanken2. Gas wegnehmen, mehrere Male starten, wenn nötig, Zündkerze ausbauen, reinigen und trocknen3. Kerze reinigen, Wärmewert der Kerze kontrollieren evtl. Zündkerze erneuern 0.6-0.7 mm einstellen4. Vergaser reinigen, ausblasen5. Erneuern6. Kurzschlußknopf, Kabel kontrollieren, Zündmodul prüfen, evtl. austauschen Spaltmaß (0,3-0,4 mm) einstellen.
Der Motor läuft im Leerlauf zu schnell	1. Motor kalt	1. Langsam warmfahren evtl. Choke etwas schließen.
Der Motor gibt keine Höchstleitung	1. Zündkerze verschmutzt, (Kohlerückstände auf den Elektroden) Elektrodenabstand zu groß2. Vergaser, -düsen verschmutzt3. Luftfilter verschmutzt4. Auspuff, Zylinderauslaßkanal5. Dichtring im Kurbelgehäuse undicht6. Zylinder, Kolben/-ringe abgenutzt7. Falsches Kraftstoffgemisch (zuviel Öl)8. Falsche Zündung	1. Kerze reinigen, Wärmewert der Kerze kontrollieren evtl. Zündkerze erneuern 0.6-0.7 mm einstellen2. Vergaser reinigen, ausblasen3. Reinigen4. Auspuff abbauen und reinigen Kohlerückstände entfernen.5. Erneuern6. Zylinder, Kolben oder -ringe erneuern, Zylinder auf Übermaß aufschleifen und Kolbenübergröße montieren.7. Gemäß Anleitung tanken8. Spaltmaß des Zündmoduls (0.3-0.4 mm) einstellen
Der Motor kommt nicht zum Stillstand	1. Kerze hellgrau mit Anzeichen zum Glühen (Schmelzperlen)2. Kohlerückstände im Verbrennungsraum	1. Kerze mit höherem Wärme-wert einbauen.2. Zylinderkopf, Kolbenboden und Zylinderkanäle reinigen.

17. Technische Zeichnung

Ersatzteil-Nr. Ersatzteil-Nr.				Menge				Bezeichnung	Menge
Art.-Nr.	Ver.-Nr.	Pos.-Nr.	Bezeichnung		Art.-Nr.	Ver.-Nr.	Pos.-Nr.
94025	01 001	Schra	ube M4x15 1 94025 01 088 Unterlegscheibe 1
94025	01 002		Unterlegscheibe ∅ 4	1 94025 01 089			Federring∅ 4	2
94025	01	003	Abdeckung	1	94025	01	090	Schraube M4x15	2
94025	01	004	Kappe	1	94025	01	091	Schraube M5x16	2
94025	01 005	Schra	ube M 5 2 94025 01 092					Unterlegscheibe ∅ 5	4
94025	01 006		Federring ∅ 5	2 94025 01 093			Federring∅ 5	4
94025	01 007		Unterlegscheibe ∅ 5	2 94025 01 094 Flansch 1
94025	01	008	Schalldämpfer	1	94025	01	095	Schrauben M6	4
94025	01	009	Zylinder	1	94025	01	096	Abdeckung	1
94025	01	010	Schraube M5	4	94025	01	097	Befestigungsträger	1
94025	01 011		Federring ∅ 5	4 94025 01 098			Unterlegscheibe ∅ 6	3
94025	01 012		Unterlegscheibe ∅ 5	4 94025 01 099 Federring M6 3
94025	01	013	Schalldämpfer Dichtung	1	94025	01	100	Schrauben M6	3
94025	01	014	Zylinder Dichtung	1	94025	01	101	Mutter	4
94025	01 015	Kolbenring		2	94025	01 102	Befestigung 1
94025	01 016	Seegerring		2	94025	01	103	Messer	1
94025	01 017	Kolbenbolzen		1	94025	01 104	Selbsts.mutter 2
94025	01 018	Nade lager		1	94025	01 105	Messerhalter 1
94025	01	019	Kolben	1	94025	01	106	Schraube	2
94025	01	020	Gehäuse	1	94025	01	107	Träger	1
94025	01	021	Ölabstreifring	1	94025	01	108	oberes messer	1
94025	01	022	Lager	1	94025	01	109	Unteres messer	1
94025	01 023	Kurbelwelle 1 94025 01 110					Unterlegscheibe∅ 5	4
94025	01 024	Schraube M4	4	94025 01 111	Schraube			4
94025	01 025		Federring ∅ 4	4	94025	01 112	Messerschutz	1
94025	01 026		Unterlegscheibe ∅ 4	4	94025	01 113	Antrieb		1
94025	01 027	Starter Gehäuse	1	94025	01 114	Lager		1
94025	01 028	Blattfeder	1	94025	01 115	Antriebsrad		1
94025	01 029	Starter Riemenscheibe	1	94025	01 116	Sprengring		1
94025	01 030	Starterseil	1	94025	01 117	Treibstange		1
94025	01 031	Mitnehmer	1	94025	01 118	Treibstange		1
94025	01 032	Mitnehmer Feder	1	94025	01 119	Lager		1
94025	01 033	Unterlegscheibe	1	94025	01 120	Befestigungskappe		1
94025	01 034	Schraube	1	94025	01 121		Unterlegscheibe∅ 5	7
94025	01 035	Drossel	1	94025	01 122		Federring ∅ 5	7
94025	01 036	Luftfilterabdeckung	1	94025	01 123	Schraube M5x26		7
94025	01 037	Choke	1	94025	01 124	Mutter M6		1
94025	01 038	Schraube	1	94025	01 125	PVC Gehäuse		1
94025	01 039		Federring ∅ 5	2	94025	01 126		Unterlegscheibe∅ 6	1
94025	01 040		Unterlegscheibe ∅ 5	2	94025	01 127		Zahnscheibe∅ 6	1
94025	01 041	Schraube M5	2	94025	01 128	Schraube M6x40		1
94025	01 042	Filter		1	94025	01 129		Unterlegscheibe∅ 6	1
94025	01 043	Luftfiltergehäuse	1	94025	01 130		Zahnscheibe∅ 6	1
94025	01 044	Gehäuse Schraube	1	94025	01 131	PVC Gehäuse		1

D

94025	01 045	Zündkerze	1	94025	01 132	Schraube M6x60	1
94025	01 046	Ausp. Dichtung	1	94025	01 133	Feder	1

94025	01 047	Stutzen		1	94025	01 134	Verieglungslasche	1
94025	01 048	Vergaser Dichtung		1	94025	01 135	Bügel
94025	01 049		Unterlegscheibe∅ 5	2	94025	01 136	Hebel
94025	01 050		Federring ∅ 5	2	94025	01 137	Verdrehungsfeder	1
94025	01 051	Schraube		2	94025	01 138	Gasknopf	1
94025	01 052	Vergaser		1	94025	01 139	Gaszug	1
94025	01 053	Pleuel		1	94025	01 140	Verdrehungsfeder	1
94025	01 054	Seegerring		1	94025	01 141	Veriegelungshebel	1
94025	01 055	Keil		1	94025	01 142	Kabel
94025	01 056	Lager		1	94025	01 143	Erdungskabel	1
94025	01 057	Ölabstreifring		1	94025	01 144	Griffschale rechts	1
94025	01 058	Dichtung		1	94025	01 145	Ein/Aus Schalter	1
94025	01 059	Stift		2	94025	01 146	Griffschale links	1
94025	01 060	Gehäuse vorne		1	94025	01 147	Schraube	5
94025	01 061	Schaldämpferschutz		1	94025	01 148	Schraube M6x40	5
94025	01 062	Schraube		1	94025	01 149	Griffschale vorne	1
94025	01 063		Unterlegscheibe ∅ 5	4	94025	01 150		2
94025	01 064		Federring ∅ 5	4 94	025 01	151		2
94025	01 065	Schraube M5 4 94025 01 152						1
94025	01 066	Lüfterrad 1 94025 01 153 Schwungrad						1
94025	01 067		Unterlegscheibe∅ 8	1
94025	01 068	Mutter M8x1 1
94025	01 069	Unterlegscheibe 2
94025	01 070	Fliekraftgewicht 2
94025	01 071	Schraube		2
94025	01 072	Dämpfer		1
94025	01 073	Tankdeckel		1
94025	01 074	Sicherungskette		1
94025	01 075	Kraftstoffleitung		2
94025	01 076	Tank		1
94025	01 077	Filter		1
94025	01 078	Schraube		3
94025	01 079		Unterlegscheibe∅ 5	3
94025	01 080		Unterlegscheibe ∅ 5	3
94025	01 081	Kabel		2
94025	01 082	Shrauben M4		2
94025	01 083		Unterlegscheibe ∅ 4	2
94025	01 084		Unterlegscheibe ∅ 4	2
94025	01 085	Zündkerzenstecker		1
94025	01 086	Zünfkabel		1
94025	01 087	Zündspule		1

EG-Konformitätserklärung EC Declaration of Conformity

Hiermit erklären wir, Güde GmbH & Co. KG, Birkichstraße 6, We hereby declare, 74549 Wolpertshausen, Germany, www.guede.com

Dass das nachfolgend bezeichnete Gerät aufgrund seiner Konzipierung und Bauart sowie in der von uns in Verkehr gebrachten Ausführung den einschlägigen, grundlegenden Sicherheits- und Gesundheitsanforderungen der EG-Richtlinien entspricht.

Bei einer nicht mit uns abgestimmten Änderung des Gerätes verliert diese Erklärung ihre Gültigkeit.

Bezeichnung der Geräte: - Benzinheckenschere GMH 600 Machine description:

Artikel-Nr.: - 94025 Article no.:

Einschlägige EG-Richtlinien: - Maschinenrichtlinie 91/368/EWG Applicable EC directives: - EG-Richtlinie Elektromagnetische Verträglichkeit 89/336/EWG mit Änderungen

Angewandte harmonisierte - EN 774 Normen: - EN 50082 Applicable harmonised standards:

Ort/Place: Wolpertshausen Datum/Herstellerunterschrift: 29.06.2004, Date/authorised signature:

Angaben zum Unterzeichner: Hr. Arnold, Geschäftsführer Title of signatory:
