BEDIENUNGSANLEITUNG EX 33 Zerowatt-Hoover

ZEROWATT HOOVER

ZEROWATT HOOVER

Lavabiancheria

Istruzioni per l'uso

La Ditta costruttice declina ogni responsabilità per eventuali arroni di stampa contenuti nel presente libretto. Si riserva inoltre il diritto di apportare le modifiche che si renderanno utili ai propri prodotti senza compromettere le caratteristiche essenziali.

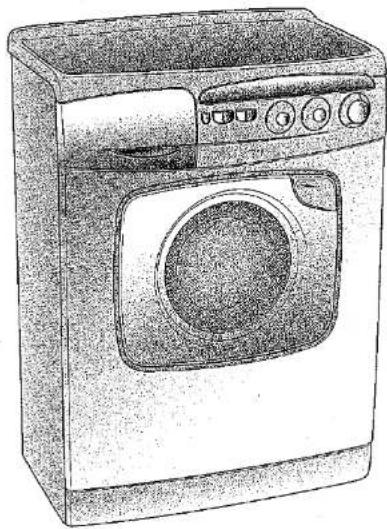

Line drawing of a washing machine with front panel and side control buttons (no text or symbols)

Cod. 91501103/A

Prefazione

Leggete queste istruzioni per l'uso e tutte le altre informazioni accluse alla lavatrice, e comportatevi di conseguenza.

Conservate tutta la documentazione per le successive consultazioni o per eventuali successivi proprietari.

Attenzione: questo apparecchio dovrà essere destinato solo all'uso domestico.

Avvertenze per lo smaltimento

Tutti i materiali d'imballaggio impiegati sono ecologici e riciclabili. Si prega di contribuire ad uno smaltimento ecologico dell'imballaggio.

Il vostro fornitore o l'amministrazione comunale sapranno informarvi sulle attuali forme di smaltimento.

Gli apparecchi dismessi non sono rifiuti senza valore! Attraverso una rottamazione ecologica possono essere recuperati materiali pregiati.

Attenzione: estrarre la spina di alimentazione degli apparecchi dismessi. Tagliare il cavo di collegamento ed eliminarlo insieme alla spina.

Volendo eliminare una vecchia lavatrice si abbia cura di rendere inservibile la chiusura della portella obli per evitare che i bambini possano chiudersi nella macchina.

Indice	Pagina
Prefazione	1
Note generali alla consegna	3
Prescrizioni di sicurezza	3
Consultazione rapida	4
Consigli utili per l'utente	5
Descrizione comandi	6
Cassetto detersivo	8
Selezione programmi	8
Il lavaggio	9
Tabella programml	12
Detersivi, additivi e dosaggi	14
Pulizia e manutenzione ordinaria	16
Ricerca guasti	18

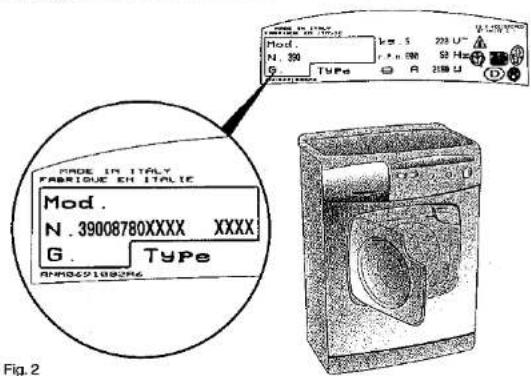

Servizio assistenza clienti	19
Dati tecnici	20

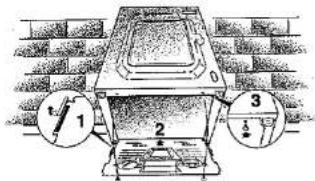

Messa in opera, installazione	21

Note generali alla consegna

Alla consegna controlli che con la macchina ci siano:

• Manuale d'istruzione
• Certificati di garanzia

Tappi

• Fascette per tubo scarico (per modelli profondità 33-40 cm.)
• Tubo carico

e controlli che non abbia subito danni durante il trasporto, in caso contrario chiami il Servizio Assistenza Tecnica Autorizzato a Lei più vicino (vedi Servizio assistenza clienti).

Prescrizioni di sicurezza

Attenzione: per qualsiasi intervento di pulizia e manutenzione della lavatrice

A) Toiga la spina.
B) Chiuda il rubinetto dell'acqua.
C) Zerowatt-Hoover correda tutte le sue macchine di messa a terra. Si assicuri che l'impianto elettrico sia provvisto di messa a terra in caso contrario richieda l'intervento di personale qualificato.
D) Non tocchi l'apparecchio con mani piedi bagnati o umidi. Non usi l'apparecchio a piedi nudi.
E) È sconsigliato l'uso di adattatori, prese multiple e/o prolunghe.

Attenzione: durante il lavaggio l'acqua può andare a 90°C.

F) Prima di aprire l'oblò si assicuri che non vi sia acqua nel cestello.
G) Non permetta che l'apparecchio sia usato dai bambini o da incapaci, senza sorveglianza.
H) Non tiri il cavo di alimentazione o l'apparecchio stesso, per staccare la spina dalla presa di corrente.
1) Non lasci esposto l'apparecchio ad agenti atmosferici (pioggia, sole, ecc...).

L) In caso di trasloco non sollevi mai l'apparecchio dalle manopole o dal cassetto del detersivo.

Durante il trasporto non appoggi mai l'oblo al carrello.

M) Importante!

Nel caso si installi l'apparecchio su un pavimento ricoperto da tappeti o con moquette si deve fare attenzione che le aperture di ventilazione alla base dell'apparecchio non vengano ostruite.

N) Sollevare l'apparecchio in due persone.

O) In caso di guasto e/o di cattivo funzionamento dell'apparecchio, lo spenga, chiuda il rubinetto dell'acqua e non manometta l'elettrodomestico. Per l'eventuale riparazione si rivolga solamente al Servizio Assistenza Tecnica Autorizzato e richieda l'utilizzo di ricambi originali. Il mancato rispetto di quanto sopra può compromettere la sicurezza dell'apparecchio.

P) Qualora si rendesse necessaria la sostituzione del cavo di alimentazione dell'apparecchio, rivolgersi al Servizio Assistenza Tecnica Autorizzato.

Consultazione rapida

Lavaggio

• Aprire l'oblò con l'apposito tasto apertura oblò (fig. 1, pag. 6)
• Selezionare la biancheria ed introdurla all'interno della macchina
• Chiudere l'oblò
• Introdurre il detersivo nelle vaschette come indicato dalla tabella programmi di questo manuale d'uso
• Impostare il programma
• Premere i tasti supplementari (se desiderati)
• Premere il tasto avvio/arresto (pag. 6)

Dopo il lavaggio

• Spegnere la lavabiancheria premendo il tasto avvio/arresto
• Attendere per 2 minuti circa il disinserimento del bloccaporta
• Aprire l'oblò ed estrarre la biancheria

Consigli utili per gli utenti

Brevi suggerimenti per un utilizzo del proprio elettrodomestico nel rispetto dell'ambiente e con il massimo risparmio.

Caricare al massimo la propria lavabiancheria

Per eliminare eventuali sprechi di energia, acqua o detersivo si raccomanda di utilizzare la massima capacità di carico della propria lavabiancheria.

È possibile infatti risparmiare fino al 50% di energia con un carico pieno effettuato con un unico lavaggio rispetto a due lavaggi a mezzo carico.

Quando serve veramente il prelavaggio?

Solamente per carichi particolarmente sporchi!

Si risparmia dal 5 al 15% di energia evitando di selezionare l'opzione prelavaggio per biancheria normalmente sporca.

Quale temperatura di lavaggio selezionare?

L'utilizzo di smacchiatori prima del lavaggio in lavabiancheria riduce la necessità di lavare a temperature superiori a 60°C.

È possibile risparmiare fino al 50% utilizzando la temperatura di lavaggio di 60°C.

Descrizione comandi

Nella tabella seguente sono illustrati e/o descritti tutti i simboli dei comandi presenti nei vari modelli di lavatrici. Individuare quelli presenti sul cruscotto del vostro modello.

Tasto avvio/arresto •

Premere per avviare l'apparecchio. Al termine del ciclo premere nuovamente per sollevare il tasto e spegnere l'apparecchio. Segnalazione luminosa di funzionamento. Si accende quando il tasto avvio/arresto viene premuto.

Tasto apertura oblo

Uno speciale dispositivo di sicurezza impedisce l'immediata apertura dell'obliò alla fine del lavaggio. Al termine del ciclo di lavaggio attenda 2 minuti prima di aprire l'obliò.

Fig. 1

Manopola

PROGRAMMI

Attenzione: non ruoti mai la manopola in senso antiorario (La ruoti in senso orario e non prema il tasto avvio/arresto prima della selezione del programma.

Le tabelle nel capitolo relativo al lavaggio descrivono i vari programmi e ne indicano il numero o simbolo da impostare.

Manopola

TEMPERATURA LAVAGGIO

Può ruotarla nei due sensi

Questa lavatrice è dotata di questo dispositivo per impostare la temperatura di iavaggio desiderata. Si consiglia di non superare mai la temperatura indicata nell'etichetta posta all'interno dei capi. Nel capitolo riguardante la tabella programmi sono indicate le temperature e i cicli più adatti

per ciascun tipo di tessuto.

Per la salvaguardia dei tessuti, nel caso con il termostato regolabile si impostino accidentalmente temperature più alte da quelle previste per ciascun programma (vedi tabella programmi), la macchina ridurrà automaticamente la temperatura.

Tasto

Se premuto in casi di piccoli carichi, riduce il livello dell'acqua, riducendo di conseguenza il tempo di riscaldamento ed il consumo di energia elettrica. ATTENZIONE! Non inserire il tasto quando si eseguono programmi per tessuti misti e delicati.

Tasto

Inserendo questo tasto si ottiene l'esclusione di tutte le centrifughe. Tale operazione si rivela utile sia nei programmi 90° che a 60°, nel caso di lavaggio di tessuti che presentano particolari trattamenti di finissaggio (cottonova, permanent press) o per capi delicati in fibra mista.

Cassetto detersivo

Il cassetto detersivo è suddiviso in 4 vaschette:

• la prima contrassegnata con "I", serve per il detersivo di prelavaggio.
• la seconda contrassegnata con "II", serve per il detersivo di lavaggio.

Technical line drawing of a mechanical component with warning symbols (no readable text or labels)

Attenzione: si ricordi che alcuni detersivi sono di difficile asportazione. In questo caso Le consigliamo l'uso dell'apposito contenitore da porre nel cestello.

Questo assicura che il sapone liquido vada nel cesto solo al momento in cui è necessario.
- la terza, contrassegnata con "△" serve per il candeggiante.
La macchina è predisposta al prelievo automatico del candeggiante durante il primo risciacquo dei cicli cotone.

Attenzione: nella terza e quarta vaschetta mettere solo prodotti liquidi.

- la quarta, contrassegnata con "✿", serve per additivi speciali, ammorbidenti, profumi inamidanti, azzurranti, ecc.

La macchina è predisposta al prelievo automatico degli additivi durante l'ultimo risciacquo in tutti i cicli di lavaggio.

Selezione programmi

Per trattare i vari tipi di tessuto e le varie gradazioni di sporco, la lavatrice ha 2 fasce di programmi diversi per tipo di lavaggio, temperatura e durata (vedere tabella programmi di lavaggio).

1. Tessuti resistenti

I programmi sono realizzati per sviluppare il massimo grado di lavaggio e i risciacqui,

intervallati da fasi di centrifuga, assicurano una perfetta sciacquatura.

La centrifuga finale assicura un'ottima strizzatura.

1. Tessuti misti - sintetici e delicati

Il lavaggio ed il risciacquo sono ottimizzati nei ritmi di rotazione del cesto e nei livelli di acqua.

La centrifuga ad azione delicata, assicura una ridotta formazione di pieghe sui tessuti.

Per il lavaggio di tessuti molto delicati quali la Pura Lana Vergine 📄, il lavaggio e i risciacqui sono eseguiti con alto livello di acqua per assicurare le migliori prestazioni.

Il lavaggio

Riduzione automatica dei consumi

La lavablancheria è dotata di un sistema per la Riduzione Automatica dei Consumi (detto capacità variabile automatica).

Con tale dispositivo la macchina è in grado di dosare la quantità di acqua necessaria a lavare e a risciasquare la blancheria in funzione del carico effettuato.

Ciò consente di ridurre il consumo di acqua e dell'energia elettrica necessaria a riscaldaria al minimo indispensabile, senza tuttavia attuare alcun compromesso sulle prestazioni di lavaggio e risciacquo.

Infatti l'acqua e l'energia utilizzate saranno sempre promozionali alla quantità di capi messi a lavare.

La lavabiancheria le garantisce quindi eccezionali risultati di lavaggio nel rispetto dell'ambiente e con un considerevole risparmio di denaro.

Scelta della biancheria

• Si raccomanda di lavare esclusivamente tessuti lavabili con acqua e detersivo e non a secco.
• Se si devono lavare tappetoni, copriletti o altri indumenti pesanti è bene non centrifugare.
• Dividere la biancheria in base al tipo di tessuto, allo sporco e alla temperatura di lavaggio: osservare l'etichetta posta sui tessuti.

Biancheria da lavare ad alta temperatura

Biancheria colorata e facilmente trattabile

Biancheria delicata e lana 40° 30°

- La biancheria contrassegnata con i seguenti simboli è inadatta per il lavaggio nella lavatrice: Biancheria da lavare manualmente 📂

Da lavare a secco

Per tessuti molto delicati quali tende, biancheria intima, collants ecc., è consigliabile l'utilizzo di un sacchetto di rete.

• Indumenti e biancheria di lana, per poter essere lavati in lavatrice, devono essere contrassegnati con il simbolo "Pura Lana Vergine" e avere inoltre l'indicazione "non infeltrisce" oppure "lavabile in lavatrice".
• La biancheria nuova colorata ha spesso perdite di colore. Queste possono essere trasmesse ad altri tessuti più chiari durante il processo di lavaggio. Per questo motivo consigliamo di effettuare il primo lavaggio dei colorati a parte. Successivamente i capi colorati non stingenti possono essere lavati con capi bianchi solo fino a 40°C.

Attenzione: durante la selezione dei capi da lavare

• si assicuri che nella biancheria da lavare non vi siano oggetti metallici (ac esempio fermagli, spille di sicurezza, spilli, monete, ecc...);
• abbottoni le federe, chiuda le cerniere lampo, gancetti a occhielli, annodi cinghie sciolte e lunghi nastri di vestaglie;
• asporti dalle tendine anche i rulli di scorrimento;
• osservi attentamente le etichette sui tessuti;
• se durante la selezione vede celle macchie resistenti, le asporti con del detersivo speciale o con un'apposita pasta di lavaggio.

- Le consigliamo di non fare un carico di soli capi in tessuto di spugna che assorbendo molta acqua diventano troppo pesanti.

Il modo giusto di lavare

Preparazione della biancheria

A) Fate la cernita dei capi di biancheria.

Carico della biancheria

B) Aprite l'oblò.

C) introducete la biancheria nella lavatrice. Richiudete l'oblò assicurandosi che nessun capo di biancheria ostruisca la chiusura stessa.

Introduzione del detersivo

D) Aprite il cassetto, scegliete il detersivo e dosatelo secondo le istruzioni del produttore e i consigli di pag. 14. Aggiungete le eventuali sostanze ausiliari (vedi pag. 14). Richiudete il cassetto.

Technical diagram of a device with labeled components including warning symbols and warning labels

Selezione del programma di lavaggio

Attenzione: nell'impostare il programma si assicuri che il tasto avvio/arresto non sia inserito.

Fate riferimento alla tabella dei programmi o alla legenda dei programmi sulla macchina, per scegliere il programma più adatto.

Il programma viene scelto ruotando la manopola programmi in senso orario e facendo coincidere il numero del programma con l'indice.
Eventualmente premete i pulsanti supplementari. Regolate la temperatura con la manopola di regolazione temperatura.
Regolate la velocità della centrifuga con l'apposita manopola.
Premete il tasto avvio/arresto.
Il programma ha inizio. La lampada spia di controllo si accende.

Proseguimento del programma

Assicuratevi che il rubinetto dell'acqua sia aperto e che lo scarico sia in posizione regolare.

Nel programmi misti e delicati, la macchina si ferma con acqua in vasca, al termine delle sciacquature per azione di ANTIPIEGHE.

Per terminare il ciclo vedere: Tabella dei programmi

- Note da considerare - pag 13.

Technical illustration of a bolt and nut assembly (no text or symbols)

Dopo la fine del programma

Attendete lo sblocco dell'oblò (2 minuti dalla fine del programma).

Spegnete la macchina rilasciando il tasto avvio/arresto ed aprite l'oblò premendo il tasto apertura oblò. Estraete la biancheria. Chiudete il rubinetto dell'acqua.

Tabella dei programmi

TIPO DI TESSUTO	SIMBOLO ETICHETTA	PROGRAMMA PER	CARICO MAX KG. 5	SELEZ. PROG.	SEIEZ. TEMP. °C
Per biancheria particolarmente sporco		Trottamento preliminore	5	1	40
Per biancheria da non centrifugare		Solo scorico	-	2	-
Tessuti resistenti	95°/	Lavaggio forte - Mollo sporcoLenzuola, lovoglie a colori solidi e bionchi, asciugamanti biancheria infima	5	3	40-90
Cotone, lino, canapa	60°/	Lavaggio forte - Sporco normaleBiancheria colorata, camtile, vestaglie, maglie, lenzuola	5	4	30-60
Colone, misti resistenti	60°/	Poco scorcoBiancheria colorata, conicile, vestaglie, maglie, lenzuola	5	5	ECO 30-60
	50°/	GiarnalieroBiancheria colorata, mediamente sporca	5	6	30-50
Cotone, misti	40°/	Capi stingentiBlue jeans	5	7	ECO 30-40
		Macchie organiche	-	8	-
Cotone		4 Riaciacqui energiciAppretto, profumo, ammorbidente	-	9	-
Cotone - lino		Appretto, profumo, ammorbidente	-	10	-
		Scarica - Centrifuga energica@	-	11	-
Tessuti misti e delicatiMisti resistenti	80°/	Mollo sporcoComicie, lenzuola, biancherio per neonati, pannolini	2	12	30-60
Misti, cotone, sintelici	50°/40°/50°/	UniversoleFelipe, jeans, colori stingenti	2	13	30-50
Sintetici delicati	40°/	RAPIDOBiancheria di unit i tipLeggermente sporca	2	14	ECO 30-70
Biancheria in lano		LANA* LAVABILE in LAVATRICE*	1	15	30/40
Misti, sintelici delicati		3 Risciacqui delicati	-	16	-
		Appretto, profumo, ammorbidente	-	17	-
		Scarica - Centrifuga delicata@	-	18	-

CARICO DETERSIVO
I	II	△
●
	●	●	●
	●	●	●
	●		●
	●		●
	●		●
	●		●
		●
			●
			●
	●		●
	●		●
	●		●
	●		●
	●		●
	●		●
	●		●
	●		●
	●		●
			●
			●

Note da considerare

In caso di biancheria con elevato grado di sporco è consigliata la riduzione del carico di circa 1÷1,5 Kg. Nei programmi indicati △ puo essere eseguito il candeggio automatico mettendo il candeggiante liquido nella vaschetta △. 1) Programma secondo Norma EN 60456.

Programma 1: Trattamento Preliminare

Può essere utilizzato per tutti i capi particolarmente sporchi e, si raccomanda di utilizzarlo prima dei programmi 3/12.

A fine ciclo la macchina si ferma in attesa di una nuova programmazione.

Nei programmi misti e delicati, la macchina si ferma con acqua in vasca, al termine delle sclacquature per azione di ANTIPIEGHE. Per terminare il ciclo deve essere impostato il programma 2: solo scarico. In alternativa può essere impostato il programma 18: scarico - centrifuga delicati.

Disinserire il tasto ♀ prima di ruotare la manopola programmi.

Dash - Scelto e raccomandato da Zerowatt-Hoover

Quando costruiamo un nuovo modello di lavatrice, lo sottoponiamo a tutti i possibili test. Ed uno dei più importanti è quello che permette ai nostri esperti di individuare il detersivo idoneo a risolvere i problemi di bucato. Dash ha sapulo rispondere alle nostre esigenze: far funzionare bene la lavatrice, non compromettere la durata, raggiungere i migliori risultati di lavaggio. Questa costante eccellenza di risultati, che era l'obiettivo principale del test che abbiamo effettuato, ha determinato la nostra scelta e la nostra raccomandazione. La funzione primaria di un detersivo che risponda a tutte le esigenze del lavaggio è quella di collaborare con l'acqua per rimuovere lo sporco dai tessuti, trattenendolo in sospensione affinché sia eliminato al momento dello scarico e controllare il volume della schiuma che si forma nella lavatrice, sempre senza danneggiare le fibre dei capi del bucato. Dash soddisfa pienamente queste esigenze, perché contiene elementi d'alta qualità, frutto delle più avanzate ricerche, che assicurano eccellenti risultati in tutte le condizioni. Dash lo puoi trovare in polvere, liquido e nella nuova formula compatta di DASH ULTRA.

Dash HU CHINE ROBOT Dash HU CHINE NOVI PARIS Dash ULINA

13

Detersivi, additivi e dosaggi

Scelta del detersivo

Detersivi di tipo universale

• Detersivi in polvere per lavaggio pieno con supplemento di candeggiante, particolarmente adatti per l'impiego in programmi ad alte temperature di lavaggio (60°C ed oltre), per biancheria con forte grado di sporco e biancheria macchiata.
• Detersivi liquidi, particolarmente adatti per sporco causato da grasso, ad esempio grasso cutaneo, cosmetici ed olio. Questi detersivi non sono tanto adatti per il lavaggio di biancheria macchiata, poiché non hanno candeggiante.
• Detersivi biologici. Piena potenza di lavaggio non viene però ottenuta con tutti i prodotti offerti.

Detersivi speciali

• Detersivi per biancheria colorata e biancheria delicata, senza supplemento di candeggiante, spesso anche senza sostanze ottiche di schiarimento, con cura del colore.
• Detersivi per pieno lavaggio, senza supplemento di candeggianti ed enzimi, particolarmente adatti per la cura delle fibre di lana.
• Detersivi per tendine con sostanze schiarenli otlicamente e resistenti alla luce, per evitare l'ingialimento attraverso l'influenza dei raggi solari.
• Detersivi speciali per l'utilizzazione programmata di sostanze chimiche secondo il tipo del tessuto, il grado di sporco e la durezza dell'acqua. In questo caso detersivi di base, dolcificanti, candeggianti/sali contro macchie possono essere dosati separatamente.

Sostanze ausiliarie di lavaggio

• Addolcitore anticalcare, permette l'impiego di quantitativi ridotti di detersivo in abitazioni dove il grado di durezza dell'acqua è da duro a durissimo.
• Sostanze di pretrattamento, per il trattamento programmato preliminare di macchie. La loro utilizzazione permette l'eventuale susseguente lavaggio con temperatura bassa di lavaggio o con detersivi senza candeggianti.
• Ammorbidente, impedisce la carica statica in lessuti sintetici e rende la biancheria più soffice. Se siete in possesso di un'asciugabiancheria i capi di vestiario diventano morbidi e soffico anche senza l'impiego di ammorbidente.

Non introdurre solventi nella lavatrice!

Conservare il detersivo e i prodotti per la cura della biancheria fuori dalla portata dei bambini.

Prima di versare il detersivo, accertarsi che nel cassetto per il detersivo non siano presenti eventuali corpi estranei.

Sulle confezioni dei detersivi sono riportate di solito le indicazioni per il dosaggio. Attenersi a tali indicazioni.

Dosaggi

Utilizzate soltanto detersivi adatti per l'impiego in lavatrice.

Otterrete il migliore effetto di lavaggio con minimo impiego di prodotti chimici ed un'ottimale cura della biancheria se oltre alla scelta del tipo di detersivo considerate anche il grado di sporco della biancheria.

Il quantitativo di detersivo dipende da:

• la durezza dell'acqua a seconda del grado di durezza dell'acqua e del tipo di detersivo impiegato, è possibile ridurre il quantitativo di detersivo.
• Il grado di sporco a seconda del grado di sporco è possibile ricurre il quantitativo di detersivo.
• Il quantitativo di biancheria in caso di piccoli quantitativi di biancheria è possibile ridurre il quantitativo di detersivo.

Dosaggio del detersivo in polvere

Per detersivi a normale e bassa concentrazione: per biancheria normalmente sporca scegliere un programma senza prelavaggio.

Introdurre il detersivo nello scomparto II dei cassetto.

Per biancheria molto sporca scegliere un programma con prelavaggio.

Mettere 1/4 del detersivo nello scomparto I, 3/4 nello scomparto II del cassetto.

Impiegando addolcitori per acqua separati, introdurre prima il detersivo, quindi l'addolcitore nello scomparto II.

Per detersivi da bucato ad alta concentrazione senza cariche, osservare esattamente quanto indicato sulle confezioni per il tipo e quantitativo di dosaggio.

Per evitare il verificarsi di difficoltà di prelievo, usare i mezzi di dosaggio contenuti nelle confezioni del detersivi.

Dosaggio del detersivo liquido

I detersivi liquidi possono essere usati, in base a quanto indicato sulle relative confezioni, per tutti i programmi senza prelavaggio utilizzando l'apposito contenitore da porre nel cestello o per i modelli che ne sono provvisti la bacinella per detersivi liquidi.

Pulizia e manutenzione ordinaria

Per la Sua lavatrice, all'esterno non usi abrasivi alcool e/o diluenti, basta solo una passata con un panno umido. La lavatrice ha bisogno di pochissime manutenzioni:

Pulizia vaschette.

- Pulizia filtro.

Pulizia vaschette

Anche se non strettamente necessario è bene pulire saltuariamente le vaschette da detersivo candeggiante e additivi.

A) Per questa operazione basta che le estragga con una leggera forza.
B) Pulisca tutto il contenuto sotto un getto d'acqua.
C) Reinserisca il tutto nella propria sede.

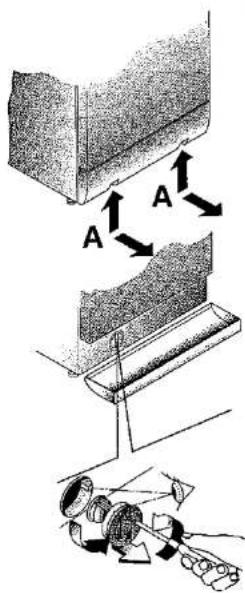

Pulizia filtro

La lavatrice è dotata di uno speciale filtro in grado di trattenere i residui più grossi che potrebbero bloccare lo scarico (monete, bottoni, etc.) che possono così essere facilmente recuperati.

Per la pulizia operare nel seguente modo:

1. Premere dal basso verso l'alto (pos. A-A) ottenendo uno scalzamento dello zoccolo.
2. Utilizzare lo zoccolo per raccogliere l'acqua residua del filtro.
3. Allentare con cacciavite la vite che fissa il filtro ruotare il filtro in senso antiorario fino all'arresto, estrarlo e pulirlo.

Dopo aver pulito rimontarlo seguendo in senso

contrario le operazioni precedentemente descritte.

1. Riagganciare lo zoccolo.

Illustration of a laboratory setup with test tubes and a clamp, no text or symbols present

Technical diagram illustrating a mechanical assembly with labeled components and directional arrows indicating motion or force.

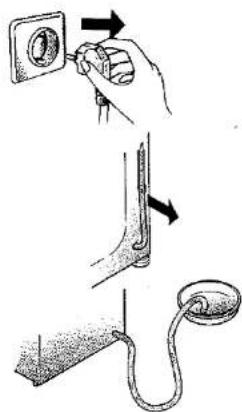

Traslochi o lunghi periodi di fermo macchina

Per eventuali traslochi o qualora la macchina restasse ferma a lungo in luoghi non riscaldati, è necessario svuotare completamente da ogni residuo di acqua tutti i tubi.

A corrente disinserita, stacchi il tubo dalla fascetta e lo porti, verso il basso, sul catino, fino alla completa fuorluscita dell'acqua.

Al termine ripeta l'operazione in senso inverso.

Illustration of a hand holding a camera lens and adjusting its cable (no text or symbols present)

Ricerca guasti

Da cosa può dipendere se...

Difetti che potete eliminare personalmente

ANOMALIA	CAUSA	RIMEDIO
1. Non funziona con qualsiasi programma	Spina corrente elettrica non inserita nella presa.Tasto interruttore generale non inserito.Manca energia elettrica.Fusibile implanto domestico guasto.Oblò aperto.	Inserire la spina.Inserire tasto interruttore generale.Controllare.Controllare.Chiudere l'obìò.
2. Non carica acqua	Vedi cause 1.Fubinetto dell'accua chiuso.Programmatore non correttamente posizionato.	Controllare.Apire il rubinetto acqua.Posizionare programmatore correttamente.
3. Non scarica acqua	Tubo di scarico piegato.Presenza corpi estranei nel filtro.	Raddrizzare tubo di scarico.ispezionare filtro.
4. Presenza di acqua sul pavimento attorno alla lavabiancheria	Perdita della guamizione posta tra rubinetto e tubo carico.	Sostituire guarnizione e stringere bene tubo e rubinetto.
5. Non centrifuga	La lavabiancheria non ha ancora scaricato l'acqua."Esclusione centrifuga" inserita (solo per alcuni modelli).	Attendere alcuni minuti, la macchina scarichera.Disinserire tasto o ruotare manopola "esclusione centrifuga".
6. Forti vibrazioni durante la centrifuga	Lavabiancheria non perlettamente in piano.Staffe di trasporto non ancora asportate.Carico biancheria non uniformemente distribuito.	Regolare gli appositi piedini regolabili.Asportare staffe di trasporto.Distribuire in modo uniforme la biancheria.
7. L'obìò non si apre	Non sono passati due minuti dalla fine del programma.	Attendere due minuti.

Non si vede l'acqua nel cesto! Questo perché le nuove macchine usano poca acqua, ottenendo gli stessi risultati di lavaggio e risciacquo.

Attenzione:

L'utilizzo di detersivi ecologici senza fosfati può produrre i seguenti effetti:

• l'acqua di scarico dei risciacqui risulta più torbida per la presenza di zeoliti in sospensione senza che l'efficacia del risciacquo ne risulti pregiudicata;
• presenza di polvere bianca (zeoliti) sulla biancheria al termine del lavaggio che non si ingloba nei tessuti e non ne altera il colore.
• La presenza di schiuma nell'acqua dell'ultimo risciacquo non è necessariamente indice di una cattiva sciacquatura.
• I tensioattivi anionici presenti nelle formulazioni dei detersivi per lavabiancheria, risultano spesso difficilmente allontanabili dalla biancheria stessa e, anche in minima quantità, possono produrre vistosi fenomeni di formazione di schiuma.
• L'esecuzione di ulteriori cicli di risciacquo, in casi come questi, non comporta alcun beneficio.

Servizio Assistenza Clienti

L'apparecchio è corredato da un certificato di garanzia che Le permette di usufruire gratuitamente del Servizio di Assistenza Tecnica Zerowatt-Hoover, (denominata GIAS) salvo l'addebito di un diritto fisso di chiamata, per il periodo di un anno dalla data d'acquisto. Ricordi di spedire la parte A del certificato di garanzia, per la necessaria convalida entro 10 giorni dalla data di acquisto.

La parte B dovrà essere da Lei conservata, debitamente compilata, per essere esibita al Servizio Assistenza Tecnica Autorizzato, in caso di necessità di intervento, insieme alla ricevuta fiscale rilasciata dal rivenditore al momento dell'accuisto.

Qualora la Sua lavabiancheria presenti anomalie o mal funzionamenti, prima di rivolgersi al Servizio Assistenza Tecnica Autorizzato, Le consigliamo di effettuare i controlli indicati a pag. 18.

Se il problema dovesse persistere, componendo il "Numero Utile" sotto indicato, sarà messa in contatto direttamente, al costo di una normale telefonata, con il Servizio Assistenza Tecnica Autorizzato a Lei più vicino.

Servizio Assistenza Tecnica

199.123.123

È importante che comunichiate al Servizio Assistenza Tecnica Autorizzato la sigla del prodotto ed il numero di serie che troverete sui certificato di garanzia e sulla targa matricola (14 o 16 caratteri che iniziano con la cifra 3) posta sul frontale della lavabiancheria (zona oblo, fig. 2, pag 20). In questo modo Vi preghiamo di contribuire ad eviltare trasferte inutili del tecnico, risparmiando così i costi a ciò connessi.

Mod. N. 390 G. TYPE 228 U~ 52 Hz A 2180 U D Made IN ITALY FABRIQUE EN ITALIE Mod. N. 39008780XXXX XXXX G. TYPE APR042109246 Fig. 2

Dati tecnici		KG 5
Carico biancheria asciutta.Pressione di alimentazione dell'acqua		5 Kg(0,5 ÷ 10 bar)0,05 ÷ 1 MPa
DimensioniLarghezzaProfonditàAltezza		60 cm40 - 52 cm85 cm

N.B.: Per quanto riguarda i valori inerenti i dati elettrici, vedere targnetta dati applicata sul frontale della lavabiancheria nella zona oblo (fig. 2).

Apparecchio conforme alle Direttive Europee 89/336/CEE, 73/23/CEE e successive modifiche.

Messa in opera installazione

Dopo aver estratto la macchina dall'imballo procedere come segue:

Operare sul retro della macchina

1) Svitare il tirante centrale A, le 2 viti laterali C e rimuovere la traversa staffaggio D e il relativo distanziale in plastica.
2) Svitare N° 2 tiranti B e rimuoverli. Così facendo cadranno all'interno della macchina N° 2 distanziali in plastica.
3) Inclinare in avanti la macchina e togliere i distanziali in plastica sopraccitati.

4) Richiudere i fori utilizzando i tappi racchiusi nella busta istruzioni.

5) Applichi il foglio di polionda sul fondo come mostrato.

C A C D B B

Technical diagram showing a mechanical assembly with labeled components and dimension annotations

6) Mettere in piano la macchina agendo sui due piedini anteriori regolabili.

Modifica della posizione del tubo di scarico F per modelli profondità: 33 cm. - 40 cm.

Smontare il pannello posteriore togliendo le viti. Sgandiare e togliere i semitappi I, richiamare il tubo di scarico e posizionarlo nel loro che si intende utilizzare, dopo avere tolto il tappo H. Inserire nei fori le due fascette F. Se si sceglie l'uscita dal lato opposto del mobile, fermare il tubo facendolo obbligatoriamente passare per le due fascette fissate sul bordo inferiore avendo cura di tenerlo ben teso lungo il percorso. Stringere le fascette. Chiudere il loro rimasto libero, con il tappo H. Ad operazioni ultimate utilizzare i semitappi I per agganciare il tubo nella sede del lato esterno del mobile e rifissare il pannello posteriore.

Technical illustration of a mechanical component with a knob and curved arrow indicating rotation (no text or symbols)

I F H

Attenzione: si consiglia di conservare la traversa, i tiranti e le viti per immobilizzare la macchina in caso di trasporto futuro. La Casa Costruttrice non risponde di eventuali danni provocati all'apparecchio per l'inosservanza delle norme relative allo sbloccaggio. Tutte le spese di installazione sono a carico dell'utente.

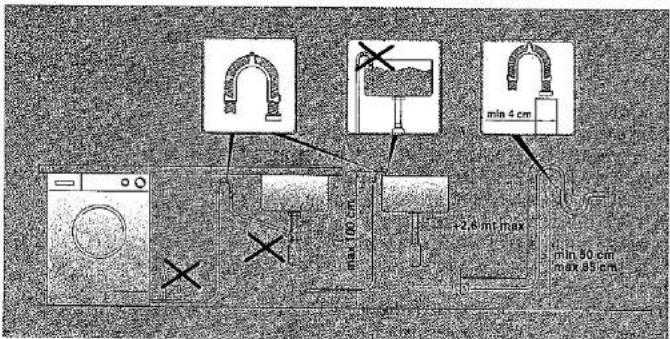

Collegamento idraulico

L'apparecchio deve essere connesso alla rete idrica solo con i nuovi tubi di carico forniti in dotazione. I vecchi tubi di carico non devono essere riutilizzati.

La macchina è dotata di un tubo di carico con le estremità munite di ghiere filettate da 3/4" da allacciare tra il raccordo filettato dell'apparecchio e la sorgente dell'acqua fredda.

L'apparecchio deve essere collegato esclusivamente alla sorgente di acqua fredda. Il collegamento con sorgenti di acqua calda, cioè a temperatura maggiore di 40°, può danneggiare alcuni tessuti delicati.

Diagram of a faucet and lever mechanism with dashed outline (no text or symbols)

max (20 cm) +2.6 m max min 4 cm min 30 cm max 85 cm

Attenzione: dopo ogni lavaggio è consigliabile chiudere il rubinetto di carico per isolare la lavatrice dal circuito idraulico.

Nel caso in cui venga modificata la posizione di collegamento del tubo di carico, accertarsi che la ghiera filettata da 3/4" del tubo di carico sia ben allacciata al raccordo dell'elettrovalvola.

Per consentire il corretto funzionamento della lavabiancheria è necessario che l'estremità terminale (bocca) del tubo di scarico sia posta ad un'altezza minima di 50 cm e massima di 85 cm da terra.

Collegamento elettrico e consigli di sicurezza

Le lavatrici vengono fornite per funzionare con tensione 230 V, monofase 50 Hz. Assicurarsi che il contatore sia dimensionato per erogare almeno 3,0 kW, quindi collegare la spina di alimentazione con una presa di 10 A, con polo di terra. Verificare che la presa di corrente della Vostra abitazione sia completa di presa di "terra". La presa dell'abitazione e la spina dell'apparecchio devono essere dello stesso tipo. In generale è sconsigliabile l'uso di adattatore prese multiple e/o prolunghe. L'apparecchio deve essere posto in modo che la spina sia accessibile ad installazione avvenuta. Tutte le lavabiancherie Zerowatt-Hoover sono costruite con tutti i requisiti di sicurezza previsti dall'Istituto del Marchio di Qualità.
