Twin XT - Staubsauger THOMAS - Kostenlose Bedienungsanleitung

Produkttyp	Waschsauger / Trockensauger / Nasssauger
Modellbezeichnung	Twin XT
Typenbezeichnung	788/M
Hersteller	THOMAS (Metall- und Elektrowerke GmbH & Co. KG)
Stromversorgung	230 V, 50 Hz
Leistungsaufnahme	max. 1700 W
Kabellänge	8 m
Geräteabmessungen (L×B×H)	486 × 318 × 306 mm
Gewicht (leer)	ca. 8 kg
Frischwassertankvolumen	1,8 Liter
Schmutzwasserbehältervolumen	1,9 Liter
Filtertechnologie	Aquafilter-Wasserfilter, EPA-Filter, EPA-Vorfilter, Ausblasfilter, Schaumstofffilter
Leistungsstufen	4 Stufen (Min 50%, Eco 65%, High Power 80%, Max 100%)
Funktionen	Trockensaugen, Nasssaugen, Waschsaugen (Teppich, Hartboden, Polster)
Schwimmerabschaltung	Elektronisch bei vollem Schmutzwasserbehälter
Garantie (privat)	24 Monate
Garantie (gewerblich)	12 Monate
Zubehör	Teppichdüse, Parkettdüse, Fugendüse, Polsterdüse, Boden-Waschsaugdüse, Polster-Waschsaugdüse, Teleskoprohr, Sprühhebel, Sprühleitung
Reinigungshinweise	Regelmäßige Reinigung von Aquafilter, EPA-Filter und Ausblasfilter; Schaumstofffilter alle 12 Monate tauschen
Sicherheitshinweise	Nicht für gewerbliche Nutzung, nicht für Lösungsmittel, Feinstaub oder heiße Asche; Kinder ab 8 Jahren mit Beaufsichtigung

Häufig gestellte Fragen - Twin XT THOMAS

Wie wechsle ich die Saugleistungsstufen?

Durch längereres Drücken der Starttaste können Sie zwischen den Stufen Min (50%), Eco (65%), High Power (80%) und Max (100%) wechseln. Die Anzeige zeigt grüne und rote Balken.

Warum schaltet sich das Gerät während des Waschsaugens ab?

Der Schwimmerschalter unterbricht den Saugmotor, wenn der Schmutzwasserbehälter voll ist. Leeren Sie den Behälter und schalten Sie das Gerät wieder ein. Bei Schrägstellung kann der Schwimmer ebenfalls ansprechen.

Wie reinige ich den Aquafilter?

Bei leichter Verschmutzung: Deckel öffnen, Schmutzwasser ausgießen, zur Hälfte mit klarem Wasser füllen, schwenken, ausgießen, Deckel schließen. Bei starker Verschmutzung den Filterdeckel entnehmen und alle Teile mit warmem Wasser abspülen.

Kann ich auch ohne Wasser im Aquafilter trockensaugen?

Nein. Der Aquafilter muss immer mit 1 Liter Wasser befüllt sein, da sonst das Gerät Schaden nimmt.

Welche Düse verwende ich für die Tiefenreinigung von Teppichen?

Verwenden Sie die Boden-Waschsaugdüse im Waschsaugbetrieb mit THOMAS ProTex Reinigungsmittel.

Wie oft muss ich den EPA-Filter reinigen?

Reinigen Sie den EPA-Filter bei nachlassender Saugkraft, spätestens alle 6 Monate. Klopfen Sie ihn aus oder spülen Sie ihn mit klarem Wasser ab.

Darf ich das Gerät für gewerbliche Zwecke nutzen?

Nein, der THOMAS TWIN XT ist nur für den privaten Haushalt bestimmt. Gewerbliche Nutzung verkürzt die Garantie auf 12 Monate und kann zu Schäden führen.

Was mache ich bei starker Schaumbildung im Schmutzwasserbehälter?

Geben Sie eine halbe Tasse Essig in den Schmutzwasserbehälter, um Schaum zu reduzieren. Verwenden Sie nur Original THOMAS Reinigungsmittel, die einen Schaumstopp enthalten.

Kann ich mit dem Gerät auch Flüssigkeiten aufsaugen?

Ja, aber nur geringe Mengen (max. 200 ml) beim Trockensaugen und größere beim Nasssaugen. Für Nasssaugen muss der Waschsaug-Einsatz im Aquafilter sein und der Nebenluftschieber geschlossen.

Wie wechsle ich den Ausblasfilter?

Drücken Sie die Kunststofflaschen am Ausblasdeckel nach unten, klappen Sie ihn ab, entnehmen Sie den alten Filter, setzen Sie einen neuen THOMAS-Ausblasfilter ein und klappen Sie den Deckel wieder zu, bis er einrastet.

BEDIENUNGSANLEITUNG Twin XT THOMAS

Wir gratulieren Ihnen....2

Bestimmungsgemäße Verwendung....4

Sicherheitshinweise 6

Ihr THOMAS TWIN XT (Teileidentifikation) 8

Trockensaugen....12 - 18

Waschsaugen 20 - 26

Nassougen 28

Reinigung....30 - 36

Wartung....38

Anwendungsmöglichkeiten....40

Fehlerbehebung....44

Hinweise zur Entsorgung....48

Kundendienst 48

Technische Daten 48

Garantie 48

Wir gratulieren Ihnen ...

... zum Erwerb des THOMAS TWIN XT, einem Waschsauger der Extraklasse, mit dem Sie Ihre Teppichböden, Hartböden und Polstermöbel reinigen können.

Mit dem Kauf Ihres neuen THOMAS TWIN XT haben Sie sich für ein exklusives Produkt entschieden, das neue Maßstäbe in der Haushaltsreinigung setzt.

Ein außergewöhnlicher Sauger mit souveräner Technologie, der dafür sorgt, dass das Reinigen von unterschiedlichen Flächen jetzt gründlicher und müheloser wird.

Beim Trockensaugen eignet er sich zur hygienischen Beseitigung von trockenem Staub, wobei der Schmutz über einen Wasserfilter gebunden wird.

Beim Nasssaugen bewährt er sich zum Aufsaugen von geringen Flüssigkeitsmengen auf Wasserbasis.

Beim Einsatz als Waschsauger zur Grundreinigung Ihrer Teppichböden, Hartböden (Fliesen, PVC) und Polstermöbel zeigt er seine ganze Stärke.

Bitte lesen Sie die Gebrauchsanleitung aufmerksam, damit Sie mit Ihrem Gerät schnell vertraut werden und seine Vielseitigkeit in vollem Umfang nutzen können. Ihr neues THOMAS Gerät dient Ihnen viele Jahre lang, wenn Sie es sachgerecht behandeln und pflegen. Wir wünschen Ihnen viel Freude beim Gebrauch.

Ihr THOMAS Team

Оглавление

Bestimmungsgemäße Verwendung

THOMAS TWIN XT ist ein Sauger zum Waschsaugen, Nasssaugen und zum Trockensaugen mit montiertem Aquacfilter-System. Er ist nur zum Gebrauch im privaten Haushalt bestimmt. Sie dürfen den Sauger ausschließlich gemäß den Angaben in dieser Gebrauchsanleitung verwenden.

Der Hersteller haftet nicht für eventuelle Schäden, die durch nicht bestimmungsgemäßen Gebrauch oder falsche Bedienung verursacht werden. Daher beachten Sie unbedingt die nachfolgenden Hinweise.

Vor dem Trockensaugen montieren Sie unbedingt das Aquafilter-System. Beim Trockensaugen ohne das montierte Aquafilter-System nimmt das Gerät Schaden.

Nur bei Verwendung der Original THOMAS Reinigungsmittel können Gerätefunktionen und Reinigungswirkung gewährleistet werden.

Die gesamte Gebrauchsanleitung muss vor dem Betrieb des Gerätes gelesen und verstanden werden.

Bewahren Sie die Gebrauchsanleitung sorgfältig auf und geben Sie diese an Nachbesitzer weiter.

THOMAS TWIN XT darf nicht benutzt werden für:

• den gewerblichen Einsatz
- das Aufsaugen von Feinststäben wie Toner oder Ruß, da dies die Filterleistung des Gerätes beeinträchtigt und Schäden am Gerät verursachen kann
• das Aufsaugen von heißer Asche
- das Absaugen gesundheitsgefährdender Stoffe sowie lösungsmittelhaltiger Flüssigkeiten wie z. B: Lackverdünnung, Öl, Benzin und ätzender Flüssigkeiten

THOMAS TWIN XT darf nicht in explosionsgefährdeten Umgebungen benutzt werden.

Achtung! Eine Missachtung dieser Hinweise kann zu Schäden am Gerät und/oder Personen führen.

Information. Diese Hinweise helfen Ihnen, das Gerät optimal zu nutzen.

- Dieses Gerät kann von Kindern ab 8 Jahren und darüber und von Personen mit reduzierten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und/oder Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzer-Wartung dürfen nicht durch Kinder ohne Beaufsichtigung durchgeführt werden.

• Die Spannungsangabe auf dem Typenschild muss mit der Versorgungsspannung übereinstimmen. Das Typenschild befindet sich auf der Unterseite des Gerätes.
  • Den Sauger auf keinen Fall in Betrieb nehmen, wenn:

• die Netzanschlussleitung beschädigt ist,

• das Gerät sichtbare Schäden aufweist,
• das Gerät zuvor heruntergefallen ist.
• Schließen Sie das Gerät nur an eine Netzsteckdose an, die mit einem 16A Sicherungsautomaten abgesichert ist.
• Benutzen Sie das Gerät nie in Räumen, in denen feuergefährliche Stoffe lagern oder sich Gase gebildet haben.
• Lassen Sie das Gerät im eingeschalteten Zustand nie unbeaufsichtigt.
• Stellen Sie das Gerät auf eine feste, stabile Unterlage - insbesondere beim Saugen auf Treppen.
• Stellen Sie den Sauger während des Betriebes nie hochkant auf. Das Gerät muss während des Betriebes immer sicher auf allen vier Laufrädern stehen.
• Überdehnen oder knicken Sie das Schlauchsystem nicht.
• Stellen Sie sich nicht auf das Gerät.
• Düsen und Rohre dürfen während des Betriebes nicht in Kopfnähe kommen – es besteht Verletzungsgefahr.
• Schalten Sie vor Reinigung, Pflege, Befüllen, Entleeren sowie bei Störungen alle Schalter aus und ziehen Sie den Netzstecker.
• Lassen Sie das Gerät nicht im Freien stehen und setzen Sie es keiner direkten Feuchtigkeit aus oder tauchen es in Flüssigkeiten ein.
• Setzen Sie das Gerät weder Hitze noch chemischen Flüssigkeiten aus.
• Ziehen Sie niemals den Stecker am Kabel aus der Steckdose, sondern ausschließlich am Stecker.
• Sorgen Sie dafür, dass die Netzanschlussleitung nicht über scharfe Kanten oder Oberflächen gezogen wird.
• Reparieren Sie Schäden am Gerät, am Zubehör oder an der Netzanschlussleitung niemals selbst. Lassen Sie das Gerät nur durch eine autorisierte Kundendienststation prüfen und instand setzen. Veränderungen am Gerät können Ihre Gesundheit gefährden. Sorgen Sie dafür, dass nur Original-Ersatzteile und -Zubehör verwendet werden.

Sicherheitshinweise speziell zum Wasch- bzw. Nasssaugen:

• Richten Sie den Reinigungsstrahl nie auf Menschen oder Tiere, auf Steckdosen oder elektrische Geräte.
• Personen mit empfindlicher Haut sollten den direkten Kontakt mit der Reinigungslösung vermeiden.
• Bei Kontakt der Reinigungslösung mit Schleimhäuten (Auge, Mund, etc.) spülen Sie sofort mit viel Wasser nach.
• Verwenden Sie in Nassräumen kein Verlängerungskabel.
• Entleeren Sie nach dem Nass-/Feuchtbetrieb alle Behälter. Chemikalien (Reinigungsmittel für Hart- und Teppichböden) gehören nicht in die Hände von Kindern.

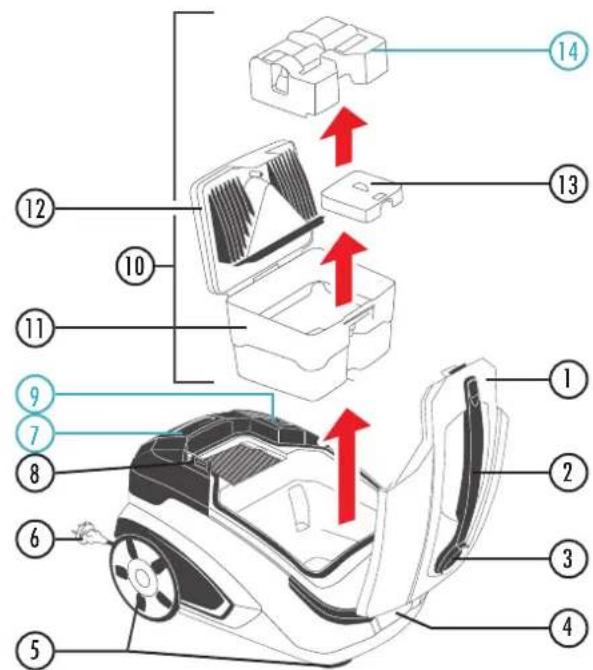

1 Gehäusedeckel
② Trogegriff
③Ansaugstutzen
④ Schnellkupplung
⑤ Laufräder
6 Netzstecker und Netzanschlusskabel
7 Frischwassertank
8 Starttaste
9Pumpentaste
⑩ Aquafilter, bestehend aus
11 Schmutzwasserbehälter
12 2-teiligem Filterdeckel
13 Ansaugfilter
14 Waschsaug-Ensatz

15 Saugschlauch
16 Handgriff
⑰Teleskoprohr
18 Teppichdüse
⑲Parkettdüse
20Fugendüse
21 Polsterdüse
22 Sprühhebel
23 Sprühleitung
24 Boden-Waschsaugdüse
25 Polster-Waschsaugdüse
26 Reinigungskonzentrat THOMAS ProTex

Diese Teile werden lediglich beim Wasch- bzw. Nassaugen verwendet.

Bedienung zum Trockensaugen

Benutzen Sie das Gerät niemals zum Trockensaugen, wenn der Aquafilter nicht vorschriftsgemäß montiert ist. Das Gerät kann sonst Schaden nehmen.
Saugen Sie im Trockensaugbetrieb nur Kleinstmengen wasserbasierender Flüssigkeiten auf. (max 200 ml, z.B. Glas, Tasse)
Saugen Sie keine großen Mengen von Feinstaub, z. B. Mehl, Kakaopulver, Asche etc.
Im Auslieferungszustand ist das Gerät für den Trockensaugbetrieb bereits vorgerüstet.

Sorgen Sie für einen sicheren Stand des Gerätes auf allen vier Laufrädern.

Öffnen Sie den Gehäusedeckel.

Ergreifen Sie dazu den Tragegriff. Drücken Sie mit dem Daumen auf die Gehäusedeckel-Entriegelung. Schwenken Sie nun den Gehäusedeckel nach oben.

Сухая уборка

Entnehmen Sie den Aquafilter.

Ergreifen Sie dazu den Aquafilter am Handgriff. Entnehmen Sie den Aquafilter nach oben aus dem Gerät.

Zum Trockensaugen darf sich der Waschsaug-Einsatz nicht im Schmutzwasserbehälter des Aquafilters befinden. Befindet sich der Waschsaug-Einsatz im Schmutzwasserbehälter, entfernen Sie diesen (siehe Kapitel „Reinigung“, Abschnitt „Aquafilter reinigen bei starker Verschmutzung“).

Füllen Sie den Schmutzwasserbehälter des Aquafilters mit 1 Liter klarem Wasser.

i Ist der Waschsaug-Einsatz bereits entnommen, kann der Aqualfilter ohne Öffnen direkt über die obere Stutzenöffnung befüllt werden.

Setzen Sie den Aquafilter in das Gerät ein.

Ergreifen Sie dazu den geschlossenen Aquafilter am Handgriff und setzen Sie ihn von oben in das Gerät ein.

Schließen Sie den Gehäusedeckel.

Ergreifen Sie dazu den Tragegriff. Schwenken Sie nun den Gehäusedeckel nach unten. Drücken Sie in Höhe der Gehäusedeckel-Entriegelung mit leichtem Druck, bis der Gehäusedeckel hörbar einrastet.

Извлечь аквафильтр.

Schließen Sie den Saugschlauch am Gerät an.

Stecken Sie dazu das Anschlussstück des Saugschlauches in den Ansaugstutzen. Drehen Sie das Anschlussstück des Saugschlauches, bis dieses hör- und sichtbar einrastet.

Сухая уборка

Schließen Sie das Teleskoprohr und/oder die für den gewünschten Anwendungsfall ausgewählte Düse an den Handgriff des Saugschlauches an.

Stecken Sie dazu den Handgriff mit leichtem Druck und seitlicher Drehbewegung in das Teleskoprohr bzw. in die gewünschte Düse ein.

Wählen Sie für das Trockensaugen nur Düsen aus, die für das Trockensaugen geeignet sind.

Greifen Sie das Netzanschlusskabel am Netzstecker. Ziehen Sie das Netzanschlusskabel auf die gewünschte Länge heraus. Stecken Sie den Netzstecker in die Steckdose.

Schalten Sie das Gerät durch kurzzeitiges Drücken der Starttaste ein. Das Gerät startet im Eco-Modus, was durch das Leuchten von zwei grünen Anzeigebalken angezeigt wird.

Durch längeres Drücken der Starttaste können weitere Saugleistungsstufen gewählt werden. Folgende Saugleistungsstufen sind möglich:

① 1 grün Min 50% der Maximalleistung
② 2 grün Eco 65% der Maximalleistung
③ 3 grün High Power 80% der Maximalleistung
④ 2 grün, 1 rot Max Maximalleistung

Führen Sie den Trockensaugvorgang durch.

i Beachten Sie dazu das Kapitel „Anwendungsmöglichkeiten“. Bei Bedarf können Sie die Saugkraft durch Öffnen des Nebenluftschiebers am Handgriff des Saugschlauches mechanisch verringern. Durch Schließen des Nebenluftschiebers erreichen Sie wieder die volle Saugkraft.

Сухая уборка

Zum Ausschalten des Gerätes drücken Sie die Starttaste erneut. Beim Wiedereinschalten startet das Gerät in der zuvor gewählten Saugleistungsstufe, sofern es nicht vom Stromnetz getrennt wurde.

Reinigen Sie nach spätestens 30 Minuten Dauerbetrieb den Schmutzwasserbehälter/Aquafilter (siehe Kapitel „Reinigung“, Abschnitt „Aquafilter reinigen bei leichter Verschmutzung“). Bei größeren Staubmengen (Ersteinsatz, Intensivreinigung) ist eine frühere Reinigung notwendig. Füllen Sie den Aquafilter erneut – bei ausgeschaltetem Gerät – wie zuvor beschrieben mit 1 Liter Wasser auf.

Schalten Sie nach Beendigung des Saugvorganges das Gerät wie zuvor beschrieben aus.

Ziehen Sie den Netzstecker aus der Steckdose. Ziehen Sie das Netzanschlusskabel mit leichtem Zug vom Gerät weg und lassen Sie es los. Das Kabel rollt sich dann automatisch auf.

Reinigen und trocknen Sie den Aquafilter sowie das Gehäuse des Gerätes nach jedem Gebrauch.

Siehe dazu Kapitel „Reinigung“.

Stehendes Schmutzwasser und feuchte Bauteile begünstigen die Vermehrung von Bakterien, Pilzen und Gerüchen.

Сухая уборка

Benutzen Sie die Parkhilfe an der Rückseite des Gerätes, um das Saugrohr am Gerät zu befestigen.

Schieben Sie dazu die Kunststoffrippe der Parkschale in die Aussparung an der Geräterückseite.

Gegebenenfalls nehmen Sie den Saugschlauch ab.

Drücken Sie dazu die Taste am Anschlussstück des Saugschlauches. Drehen Sie das Anschlussstück eine viertel Umdrehung zur Seite. Ziehen Sie den Saugschlauch vom Ansaugstutzen ab.

Wenn Sie das entleerte Gerät hochkant wegstellen wollen, benutzen Sie die Parkhilfe an der Unterseite des Gerätes, um das Saugrohr am Gerät zu befestigen.

Halten Sie dazu das Gerät mit einer Hand am Handgriff fest. Greifen Sie mit der anderen Hand für einen sicheren Griff in die Aussparungen an der unteren Vorderseite des Gerätes. Stellen Sie das Gerät hochkant. Schieben Sie die Kunststoffrippe der Parkschale in die Aussparung an der Geräteunterseite.

Um das Zubehör Ihres THOMAS-Waschsaugers stets griffbereit zu platzieren, stecken Sie die Fugen- + Polsterdüse zur Aufbewahrung in die Zubehöraufnahme im Deckel des Frischwassertanks.

Schließen Sie die Sprühleitung über die Schnellkupplung am Gerät an.

Greifen Sie dazu die Steckverbindung. Setzen Sie diese mit leichtem Druck in die Schnellkupplung vor dem Ansaugstutzen ein, bis die Steckverbindung hörbar einrastet.

Влажная уборка

Schließen Sie das Teleskoprohr mit der passenden Seite an den Handgriff des Saugschlauches und die Waschsaugdüse an das Teleskoprohr an.

Befestigen Sie die zwei Halteclips für die Sprühleitung am Teleskoprohr. Clipsen Sie die Sprühleitung in die Halteclips ein.

Rasten Sie den Sprühhebel am Handgriff ein.

Schieben Sie dazu die Kunststoffrippe am Sprühhebel in die Aussparung am Handgriff. Stellen Sie sicher, dass der Sprühhebel korrekt arretiert ist (siehe Markierung).

Schließen Sie die Sprühleitung der Waschsaugdüse über die Schnellkupplung am Handgriff an.

Greifen Sie dazu das freie Ende der Sprühleitung der Waschsaugdüse.

Setzen Sie dieses auf das Absperrventil des Sprühhebels. Verriegeln Sie dieses über den Bajonettverschluss durch Drehen nach rechts.

Bei Verwendung der Polster-Waschsaugdüse schließen Sie diese direkt an dem Handgriff des Saugschlauchs an.

Schließen Sie den Sprühhebel wie oben beschrieben an.

Entnehmen Sie den Frischwassertank aus dem Gerät. Befüllen Sie den leeren Frischwassertank mit maximal 1,8 Liter Frischwasser (handwarm, maximal 30 °C). Setzen Sie den Frischwassertank wieder in das Gerät. Zum Aus- und Einbau des Frischwassertanks siehe Kapitel „Reinigung“, Abschnitt „Frischwassertank reinigen“.

Der Frischwassertank darf nicht über die Maximalmarkierung befüllt werden.

Für eine gründliche Reinigung geben Sie die entsprechende Menge THOMAS ProTex Reinigungskonzentrat nach Dosierungsanleitung in den Frischwassertank.

Влажная уборка

Schalten Sie das Gerät ein und wählen Sie die gewünschte Leistungsstufe.

Schalten Sie die Pumpe durch kurzzeitiges Drücken der Pumpentaste ein.

Schalten Sie die Pumpe niemals ohne befüllten Frischwassertank ein.

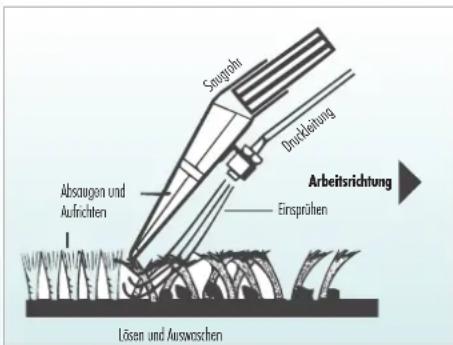

Führen Sie den Waschsaugvorgang durch. Betätigen Sie hierzu den Hebel des Absperrventils am Handgriff und ziehen Sie die Waschsaugdüse von vorne nach hinten über die zu reinigende Fläche.

i Beachten Sie dazu das Kapitel „Anwendungsmöglichkeiten“.

Spülen Sie nach Beendigung des Waschsaugvorgangs sowohl die Pumpe als auch die Sprühleitungen mit klarem Wasser durch. Befüllen Sie dazu den Reinigungsmitteltank mit ca. 0,2 Liter ausschließlich klarem Wasser und sprühen dieses z. B. in ein Waschbecken.

Wenn der Frischwassertank leer ist bzw. zum Beenden der Reinigung, schalten Sie die Pumpe durch Drücken der Pumpentaste aus. Schalten Sie das Gerät durch Drücken der Starttaste aus.

Luftblasen im Sprühschlauch bzw. ein verändertes Betriebsgeräusch der Pumpe zeigen Ihnen an, dass der Frischwassertank leer ist.

Влажная уборка

Entleeren/Reinigen Sie den Schmutzwasserbehälter des Aquafilters, bevor Sie den Frischwassertank wie zuvor beschrieben erneut füllen (siehe Kapitel „Reinigung“, Abschnitt „Aquafilter reinigen bei leichter Verschmutzung“).

Wird der Schmutzwasserbehälter des Aquafilters nicht rechtzeitig geleert, schaltet bei zu hohem Füllstand ein Schwimmerschalter den Saugmotor ab. Schalten Sie daraufhin umgehend die Pumpe durch Drücken der Pumpentaste aus. Auf der Anzeige neben der Starttaste leuchten zwei grüne Anzeigen und die Dritte blinkt rot.

Nach Entleeren und Wiedereinsetzen schalten Sie zur erneuten Inbetriebnahme das Gerät wieder ein.

Reinigen und trocknen Sie den Aquafilter, die verwendeten Düsen sowie das Gehäuse des Gerätes nach jedem Gebrauch.

Schmutzwasser und feuchte Bauteile begünstigen die Vermehrung von Bakterien, Pilzen und Gerüchen.

	D Nasssaugen	RUS Сбор жидкостей
	Bedienung zum Nasssaugen⚠ Saugen Sie keine großen Flüssigkeitsmengen z. B. aus Behältnissen und Becken auf.Beachten Sie die Vorgehensweise wie beim Trockensaugen mit den folgenden Abweichungen:	Порядок выполнения сбора жидкостей⚠ Прибор не предназначен для всасывания большого количества жидкостей, например, из емкостей или раковин.Соблюдать такой же порядок действий, что и при сухой уборке, со следующими отличиями:
		Öffnen Sie den Aquafilter.Lösen Sie dazu die Entriegelungslasche am Aquafilter-Deckel. Schwenken Sie den Aquafilter-Deckel auf und entfernen Sie ihn.Füllen Sie kein Wasser in den Aquafilter ein bzw. entleeren Sie diesen, wenn sich Wasser darin befindet.
		Setzen Sie den Waschsaug-Einsatz von oben in den Schmutzwasserbehälter ein.➀ Zum Nasssaugen muss sich der Waschsaug-Einsatz im Schmutzwasserbehälter befinden.
		Schließen Sie den Aquafilter.Setzen Sie dazu den Aquafilter-Deckel in die beiden Aufnahmen am Schmutzwasserbehälter ein und schwenken Sie den Aquafilter-Deckel nach unten, bis die Entriegelungslasche nach leichtem Druck hörbar einrastet.➁ Wählen Sie für das Nasssaugen nur Düsen aus, die für das Nasssaugen geeignet sind.➁ Beim Nassaugen muss der Nebenluftschieber am Handgrif des Saugschlauches immer geschlossen sein

Yaş temizleme

Schalten Sie vor jeder Reinigung das Gerät aus und ziehen Sie den Netzstecker aus der Steckdose.
i Verwenden Sie zur Reinigung keine scheuernden Mittel oder Lösungsmittel.
i Nach der Reinigung das Gerät und Zubehörteile gut trocknen lassen.

Очистко

Очистка

Aquafilter reinigen bei leichter Verschmutzung

Wechseln Sie beim Trockensaugen das Wasser (1 Liter) im Aquafilter spätestens alle 30 Minuten, da es zum Einen verschmutzt und sich zum Anderen durch Vernebelung verbraucht. Für diese Schnellreinigung gehen Sie wie folgt vor:

Öffnen Sie den Deckel des Aquafilters.

Gießen Sie das Schmutzwasser über die Ausgießöffnung aus.

Schließen Sie den Deckel des Aquafilters.

Füllen Sie den Aquafilter zur Hälfte mit klarem Wasser.

Schwenken Sie den Aquafilter so, dass das klare Wasser im Inneren mit allen verschmutzten Oberflächen in Berührung kommt.

Öffnen Sie den Deckel des Aquafilters.

Gießen Sie das Schmutzwasser über die Ausgießöffnung aus.

Schließen Sie den Deckel des Aquafilters.

Diese Schnellreinigung des Aquafilters bei leichter Verschmutzung ersetzt nicht die Reinigung des Aquafilters am Ende des Gebrauchs.
① Falls Sie den Saugvorgang noch nicht beendet haben, vergessen Sie nicht beim Trockensaugen den entleerten Aquafilter erneut mit 1 Liter klarem Wasser zu füllen.

Der Ejektor kann durch Drehen der Stutzendichtung für die Reinigung entnommen werden.

Spülen Sie den Ejektor mit warmem Wasser ab.

Очистко

Wurde der Ansaugfilter entnommen, setzen Sie diesen in den Schmutzwasserbehälter ein.

Nur beim Nass- und Waschsaugen: Wurde der Waschsaug-Einsatz entnommen, setzen Sie diesen nach unten in den Schmutzwasserbehälter ein. Achten Sie darauf, dass der Schwimmerschalter freigängig ist.

Setzen Sie die beiden Schaumstofffilter ein. Schließen Sie die beiden Teile des Aquafilter-Deckels bis diese hör- und sichtbar einrasten.

Schließen Sie den Aquafilter.

Setzen Sie dazu den Aquafilter-Deckel in die beiden Aufnahmen am Schmutzwasserbehälter ein und schwenken Sie den Aquafilter nach unten, bis die Entriegelungslasche nach leichtem Druck hörbar einrastet.

Frischwassertank reinigen (nur beim Waschsaugen)

Entnehmen Sie den Frischwassertank nach oben aus dem Gerät.

Nehmen Sie den Deckel des Frischwassertanks nach oben ab und entleeren Sie eventuell vorhandenes Restwasser.

Reinigen Sie den Frischwassertank und den zugehörigen Deckel mit klarem, eventuell warmen Wasser, um eventuell aggressive Reinigungsmittelreste zu entfernen.

Setzen Sie den Deckel des Frischwassertanks auf den Frischwassertank auf.

Setzen Sie den Frischwassertank von oben in das Heck des Gerätes.

Gehäuse des Gerätes reinigen

Verwenden Sie ein leicht feuchtes, weiches Tuch, um das Gehäuse des Gerätes zu reinigen und um Verunreinigungen am Ansaugstutzen und an der Innenseite des Gehäusedeckels zu entfernen.

Trocknen Sie Spritzwasser im Saugraum mit einem weichen Tuch ab.

EPA-FILTER und EPA-Vorfilter reinigen

Das Gerät verfügt über einen hochwertigen EPA-Filter, sowie einen dünnen, blauen Schaumstoff-Vorfilter, die bei Bedarf und je nach Art des Hausstaubes mehrmals gereinigt werden können.

Reinigen Sie den EPA-Filter und den EPA-Vorfilter je nach Gebrauch bei nachlassender Saugkraft – spätestens alle 6 Monate.

Entnehmen Sie dazu nacheinander den EPA-Vorfilter und den EPA-Filter bei geöffnetem Gehäusedeckel nach oben aus dem Gerät. Klopfen Sie diese auf einer festen Unterlage aus. Spülen Sie die beiden Filter bei starker Verschmutzung mit klarem Wasser ab.

Verwenden Sie zum Reinigen keine Bürste oder Hilfsmittel, die die Filterlamellen beschädigen könnten. Lassen Sie die beiden Filter vor dem Wiedereinsetzen in das Gerät trocknen.

Tauschen Sie den EPA-Filter und den EPA-Vorfilter gegen neue aus, wenn sich durch das Reinigen die Saugkraft nicht wesentlich erhöht bzw. wenn diese starke Verschmutzungen oder Beschädigungen aufweisen (siehe Kapitel „Wartung“, Abschnitt „EPA-Filter und EPA-Vorfilter wechseln“).

Verwenden Sie nur Original THOMAS-Ersatzteile und Zubehör. Nur hierbei können Gerätefunktionen und Reinigungswirkung gewährleistet werden.

Weitergehende Wartungsarbeiten als die hier beschriebenen sind nicht notwendig. Für den Austausch von defekten Bauteilen wenden Sie sich an den THOMAS-Kundendienst (siehe Kapitel „Kundendienst“).

Schaumstofffilter austauschen

Tauschen Sie die beiden Schaumstofffilter aus, wenn diese starke Verschmutzungen oder Beschädigungen aufweisen – spätestens alle 12 Monate.

Entnehmen Sie dazu die beiden Schaumstofffilter aus dem Aquafilter wie zuvor beschrieben (siehe Kapitel „Reinigung“, „Aquafilter reinigen“). Setzen Sie zwei neue THOMAS-Schaumstofffilter in den Aquafilter ein.

EPA-Filter und EPA-Vorfilter austauschen

Tauschen Sie den EPA-Filter und den EPA-Vorfilter aus, wenn diese starke Verschmutzungen oder Beschädigungen aufweisen – spätestens alle 12 Monate.

Entnehmen Sie dazu den EPA-Vorfilter und den EPA-Filter bei geöf netem Gehäusedeckel nach oben aus dem Gerät. Setzen Sie zwei neue THOMAS-Filter in die vorgesehene Aufnahme am Gerät ein.

Ausblasfilter austauschen

Tauschen Sie den Ausblasfilter bei Verschmutzung - spätestens alle 6 Monate - aus.

Drücken Sie dazu die beiden Kunststofflaschen am Ausblasdeckel nach unten. Klappen Sie den Ausblasdeckel nach unten weg. Entnehmen Sie den Ausblasfilter und setzen Sie einen neuen THOMAS-Ausblasfilter ein. Klappen Sie den Ausblasdeckel nach oben, bis die beiden Kunststofflaschen am Ausblasdeckel hör- und sichtbar einrasten.

Anwendungsmöglichkeiten

Die nachfolgenden Unterkapitel geben Ihnen anwendungstechnische Tipps für die drei verschiedenen Saugvarianten und die zugehörigen Anwendungsfälle. Sie sind als Ergänzung zur Bedienungsanleitung zu sehen. Beachten Sie in allen Fällen die Anleitung zur Bedienung.

Trockensaugen

Das Trockensaugen mit Ihrem THOMAS TWIN XT erfolgt in ähnlicher Weise wie mit einem herkömmlichen Staubsauger. Mit dem Unterschied, dass der Staub über einen Wasserfilter gebunden wird.

Verwenden Sie entsprechend des Anwendungsfalles eine geeignete Düse aus dem Zubehör:

Anwendungsfall Düse / Zubehör
Teppich oder Hartboden Teppichdüse
Polster, KFZ etc. Polsterdüse
Fugen, Ecken, KFZ, allgemein schwer zugängliche Stellen	Fugendüse

Waschsaugen

Mit Ihrem THOMAS TWIN XT können Sie mittels Waschsaugen eine Tiefenreinigung von Teppichböden, Polster und Hartböden durchführen. Hierbei wird in einem Arbeitsgang eine Reinigungslösung mit Druck tief eingesprüht, der Schmutz gelöst, fasertief ausgewaschen sowie das Schmutzwasser abgesaugt.

Verwenden Sie entsprechend des Anwendungsfalles eine geeignete Düse aus dem Zubehör:

Anwendungsfall Düse / Zubehör
Teppichtiefenreinigung + Fleckenffernung Boden-Waschsaugdüse
Polstertiefenreinigung + Fleckenffernung Polster-Waschsaugdüse
Hartbodenreinigung	Boden-Waschsaugdüse + Hartbodenadapter

Vergewissern Sie sich, dass alles, was Sie nass reinigen wollen auch dafür geeignet ist. Reinigen Sie niemals zarte, handgewebte oder farbunechte Teppiche sowie Parkett- und Laminatböden nass. Beachten Sie die Pflegehinweise des Herstellers des zu reinigenden Gegenstandes. Prüfen Sie bei zu reinigendem Teppich die Farbechtheit, indem Sie etwas Reinigungsmittelösung auf ein weißes Baumwolltuch geben und diese an einer kleinen, verdeckten Stelle auf den Teppich reiben. Zeigen sich auf dem Tuch keine Farbspuren, kann von einer Farbechtheit ausgegangen werden. Zeigen sich auf dem Tuch Farbspuren, darf der Teppich nicht nass gereinigt werden. Ziehen Sie im Zweifel einen Teppichfachhändler zu Rate.

Gehen Sie wie folgt vor, um eine gleichmäßige Reinigung zu erzielen:

Saugrohr Druckleitung Absaugen und Aufrichten Einsprohen Lösen und Ausworschen Arbeitsrichtung

• Drücken Sie den Sprühhebel bis Reinigungsflüssigkeit austritt und ziehen Sie die auf dem Teppich/Steinboden aufliegende Düse in gerader Bahn über den Bodenbelag.
• Lassen Sie am Ende einer Bahn oder bei Unterbrechungen den Sprühhebel los, um den Sprühstrahl zu stoppen.
• Saugen Sie die aufgesprühte Flüssigkeit ab, indem Sie die auf dem Teppich/Hartboden aufliegende Düse in gerader Bahn erneut über den zuvor eingesprühten Bodenbelag ziehen.
• Wenn die aufgesprühte Flüssigkeit abgesaugt ist, beginnen Sie eine neue Bahn mit leichter Überlappung zur vorherigen. So kann die gesamte Fläche Streifen für Streifen behandelt werden.

Sollten auf den gereinigten Bahnen noch Flüssigkeitsspuren zurückbleiben, können Sie diese Stellen wiederholt absaugen ohne zu sprühen.

Bei stark verschmutzten Stellen können Sie bereits bei der Vorwärtsbewegung der Boden-Waschsaugdüse Reinigungsflüssigkeit auftragen. Auch lässt sich eine Vorbehandlung durchführen, indem Sie nur die Pumpe in Betrieb nehmen.

Achten Sie darauf, nicht zu viel Flüssigkeit aufzusprühen, da hierdurch Wellen oder Beulen im Teppich entstehen können, die sich erst nach längerem Trocknungsvorgang wieder zurückbilden.

Wenn der Teppich zu einem früheren Zeitpunkt shampooiert wurde, kann es bei erstmaligem Gebrauch des THOMAS TWIN XT zu stärkerer Schaumbildung im Schmutzwasserbehälter kommen. In diesem Falle geben Sie eine halbe Tasse Essig in den Schmutzwasserbehälter, um eine weitere Schaumbildung zu vermeiden.

Falls Schaum aus dem Luftauslass austreten sollte, schalten Sie das Gerät sofort ab und entleeren Sie den Schmutzwasserbehälter.

Erhöhte Schaumbildung ist nach einmaliger Grundreinigung mit einem THOMAS Reinigungskonzentrat ausgeschlossen, da diese mit einem speziellen Schaumstopp ausgerüstet sind.

Solange der Teppich noch feucht ist, sollten Sie ihn nicht begehen.

Während des Reinigens und danach sollte der Raum gut belüftet werden, um eine rasche Trocknung zu ermöglichen.

Der Schmutzwasserbehälter fasst ein Volumen von 1,9 Litern. Danach spricht die elektrische Schwimmerabschaltung an und der Schmutzwasserbehälter muss entleert werden, bevor der Saugvorgang fortgesetzt werden kann.

Nasssaugen

Mit Ihrem THOMAS TWIN XT können Sie verschüttete, ungefährliche Flüssigkeiten auf Wasserbasis (z. B. Wasser, Soft, Kaffee oder ähnliches) aufsaugen.

Verwenden Sie entsprechend des Anwendungsfalles eine geeignete Düse aus dem Zubehör:

Anwendungsfall	Düse / Zubehör
Aufsaugen von Flüssigkeiten auf Wasserbasis vomTeppichHartboden (Fliesen, PVC)	Boden-WaschsaugdüseBoden-Waschsaugdüse + Hartbodenadapter

Der Saugvorgang wird analog des Waschsaugens vorgenommen.

Aufgetretene Stärungen/Fehlfunktionen	Grund / Abhilfe
Allgemein (alle Funktionen)
Das Gerät läßt sich nicht in Betrieb nehmen	Sind Netzanschlußkabel, Stecker und Sreckdose intakt?Vor Prüfung Netzstecker ziehen, evtl. Reparaturen nur durch autorisiertes Fachpersonal durchführen lassenIst das Gerät eingeschaltet? → überprüfen
Staubsaugen (Trockensaugen)
Beim Saugen tritt Staub aus • Ist das AQUAFILTER-System entsprechend der Gebrauchsanleitung montiert?Ist genügend Wasser im Schmutzwasserbehälter → überprüfen
Saugkraft läßt allmählich nach	Ist der EPA-Filter verstopft? → Reinigung des EPA-FiltersSind Düse, Saugrohr oder Saugschlauch mit grobem Schmutz verstopft? → Dehnung des Schlauches im Betrieb lockert die Verstopfung, Verstopfung beseitigenIst der Gehäusedeckel richtig verschlossen? → überprüfen
Saugkraft ist zu gering	Ist der Ejektor im Ansaugstutzen verstopft? → demontieren und reinigen bzw. mit Wasser durchspülen.Ist der EPA-Filter verstopft? → Reinigung des EPA-Filters.Sind Düse, Saugrohr oder Saugschlauch mit grobem Schmutz verstopft? → demontieren und reinigenIst die elektronische Saugkraftregulierung auf MIN eingestellt? → Saugkraft auf MAX einstellenIst die mechanische Saugkraftregulierung am Handgriff geöffnet? → Schiebetaste am Handgriff schließen
Viele Wassertropfen an der Innenseite des Gehäusedeckels	Das AQUAFILTER-System ist wahrscheinlich mit zu viel Staub gefüllt → AQUAFILTER-System reinigen, Wasser austauschen

Aufgetretene Störungen/Fehlfunktionen	Grund / Abhilfe
Waschsaugen
Das Gerät schaltet während des Betriebes ab	Ist der Schmutzutzwasserbehälter voll (Schwimmer hat angesprochen)? → entleerenSteht das Gerät in Schrägstellung oder wurde es zügig in einer Kurve bewegt (Schwimmer hat angesprochen)? → Gerät auf gerade Ebene bringen, Gerät erneut einschalten.
Es tritt Wasser aus den Ausblasöffnungen des Gerätes aus	Ist der Schwimmer im Schmutzwasserbehälter verschmutzt und nicht mehr gangbar, d.h. er kann nicht mehr ansprechen, wenn der Behälter gefüllt ist? → Schwimmer und Behälter reinigen
Im Saugraum sammelt sich eine ungewöhnlich große Wasserlache, (einige Tropfen sind durchaus normal)	Sind Dichtungen und Dichtflächen stark verschmutzt? → reinigenWurde der Waschsaugeinsatz vergessen? → überprüfen
Es kommt zu ungewöhnlich starker Schaumbildung im Schmutzwasserbehälter	Wurde Original-THOMAS-Reinigungskonzentrat verwendet? → austauschen
Es tritt keine Reinigungsflüssigkeit aus, obwohl die Pumpe eingeschatet ist	Ist Reinigungsflüssigkeit im Sprühmitteltank? → nachfüllenIst die Sprühdüse verstopft? → Düse einige Zeit in lauwarmes Wasser legen und danach kräftig durchblasenIst die Tankanschlussöffnung verstopft? → Frischwasserbehälter entnehmen und die Tankanschlußöffnung (Verbindungsstelle Frischwassertank/Gehäuse) mit der Fugendüse gründlich absaugen um evtl. Verschmutzungen zu entfernen
Zu hohe Restfeuchte, Reinigungsflüssigkeit wird nicht richtig aufgesaugt	Ist die elektronische Saugkraftregulierung auf MIN eingestellt? → Saugkraft auf MAX einstellenIst die mechanische Saugkraftregulierung am Handgriff geöffnet? → Schiebetaste am Handgriff schließenLiegt die Düse richtig am Boden auf? → Düse zum Absaugen etwas senkrechter stellen

Hinweis zur Entsorgung | Kundendienst | Garantie

Hinweis zur Entsorgung

- Verpackung

Die Verpackung schützt den Staubsauger vor Beschädigung auf dem Transportweg. Sie besteht aus umweltfreundlichen Materialien und ist deshalb recyclebar. Entsorgen Sie nicht mehr benötigtes Verpackungsmaterial über die Sammelstellen des Dualen Systems (Grüner Punkt).

- Entsorgung Reinigungsmittel

Zur Entsorgung von Reinigungsmitteln, Reinigungsmittelresten oder von mit Reinigungsmitteln versetztem Schmutzwasser im Schmutzwasserbehälter siehe Produktdatenblatt des Reinigungsmittelherstellers.

- Altgerät

Sollte Ihr THOMAS TWIN XT einmal ausgedient haben, geben Sie das Gerät bei Ihrem Händler bzw. einem Recyclingcenter zur Wiederverwertung ab. Es enthält noch wertvolle, wiederverwertbare Materialien. Aktuelle Entsorgungswege erfragen Sie bitte bei Ihrem Händler oder Ihrer Gemeindeverwaltung.

Kundendienst

Fragen Sie Ihren Händler nach dem für Sie zuständigen THOMAS-Kundendienst.

Bitte geben Sie ihm zugleich die Angaben vom Typenschild Ihres THOMAS TWIN XT an.

Zur Aufrechterhaltung der Sicherheit des Gerätes sollten Sie die Reparaturen, insbesondere an stromführenden Teilen, nur durch Elektro-Fachkräfte durchführen lassen.

Im Störungsfall sollten Sie sich daher an Ihren Fachhändler oder direkt an den Werkskundendienst wenden.

Tel.: 0 27 35 / 788-581 oder -582

Fax: 0 27 35 / 788-599

Technische Daten

Typenbezeichnung: 788/M

Spannungsversorgung: 230 V, 50 Hz

Leistungsaufnahme: max. 1700 W

Länge Stromzuleitung (Querschnitt): 8 m (2×0,75 mm²)

Geräteabmessungen (L×B×H): (486×318×306 mm)

Gerätegewicht leer: ca. 8 kg

Volumen Frischwassertank: 1,8 Liter

Volumen Schmutzwasserbehälter: 1,9 L

elektronische Schwimmerabschaltung durch REED-Sensor

Stufenlose Leistungseinstellung über Softtouch-Funktionsschalter (Touchtronik)

Garantie

Unabhängig von den Gewährleistungsverpflichtungen des Händlers aus dem Kaufvertrag leisten wir für dieses Gerät Garantie gemäß nachstehenden Bedingungen:

1. Die Garantiezeit beträgt 24 Monate - gerechnet vom Liefertag an den ersten Endabnehmer. Sie reduziert sich bei gewerblicher Benutzung oder gleichzusetzender Beanspruchung auf 12 Monate. Zur Geltendmachung des Anspruchs ist die Vorlage eines Kaufbeleges erforderlich.
2. Innerhalb der Garantiezeit beseitigen wir alle wesentlichen Funktionsmängel, die nachweislich auf mangelhafte Ausführung oder Materialfehler zurückzuführen sind durch Instandsetzung der mangelhaften Teile oder Teilersatz nach unserer Wahl; ausgetauschte Teile gehen in unser Eigentum über. Die Garantie erstreckt sich nicht auf leicht zerbrechliche Teile, wie z. B. Glas, Kunststoffe, Lampen. Mängel sind uns innerhalb der Garantiezeit unverzüglich nach Feststellung zu melden. Während der Garantiefrist werden die zur Behebung von aufgetretenen Funktionsfehlern benötigten Ersatzteile sowie die Kosten der angefallenen Arbeitszeit nicht berechnet. Bei unberechtigter Inanspruchnahme unseres Kundendienstes gehen die damit verbundenen Kosten zu Lasten des Kunden. Instandsetzungsarbeiten beim Kunden oder am Aufstellungsart können nur für Großgeräte verlangt werden. Andere Geräte sind unserer nächstgelegenen Kundendienststelle oder Vertragswerkstatt zu übergeben bzw. ins Werk zu senden.
3. Eine Garantiepflicht wird nicht ausgelöst durch geringfügige Abweichungen, die für Wert und Gebrauchstauglichkeit des Gerätes unerheblich sind, durch Schäden aus chemischen und elektrochemischen Einwirkungen von Wasser sowie allgemein aus anomalen Umweltbedingungen. Ein Garantieanspruch besteht nicht bei Schäden als Folge normaler Abnutzung, ferner nicht bei Nichtbeachtung der Gebrauchsanweisung oder unsachgemäßer Verwendung.
4. Der Garantieanspruch verliert seine Gültigkeit, wenn von uns nicht bevollmächtigte Personen Eingriffe oder Reparaturen an den Geräten vornehmen.
5. Garantieleistungen bewirken weder für das Gerät noch für die eingebauten Ersatzteile eine Verlängerung oder Erneuerung der Garantiefrist: die Garantiefrist für eingebaute Ersatzteile endet mit der Garantiefrist für das ganze Gerät.
6. Weitergehende oder andere Ansprüche, insbesondere solche auf Ersatz außerhalb des Gerätes entstandener Schäden sind – soweit eine Haftung nicht zwingend gesetzlich angeordnet ist – ausgeschlossen.

Auch nach Ablauf der Garantiefrist bieten wir Ihnen unsere Kundendienstleistungen an. Bitte wenden Sie sich an Ihren Händler oder direkt an unsere Kundendienst-Abteilung.

Metall- und Elektrowerke

GmbH & Co. KG

Hellerstrasse 6

57290 Neunkirchen

Telefon 0 2735 - 788 - 581

Telefax 0 2735 - 788 - 599

e-mail: [e-mail]

Russland:

www.robert-thomas.de/tr

Metall- und Elektrowerke GmbH & Co. KG

Postfach 1820, 57279 Neunkirchen

Hellerstraße 6,57290 Neunkirchen

Telefon +49 - 2735 - 788 - 0

Telefax +49 - 2735 - 788 - 519

e-mail: [e-mail]

www.robert-thomas.de

GERMANY
