BEDIENUNGSANLEITUNG Thunder 520 Modula
GB D F NL I E PT S FIN EST LAT LIT PL RU CZ SK SLO HR HU GR TR
Fitting instructions Montageanleitung Instructions de montage Montage-instructies Istruzioni per il montaggio Instrucciones de montaje Instruções de Montagem Monteringsanvisnig Asennusohje Paigaldusjuhend Stiprināšanas instrukcija Pritvirtinimo instrukcijos Instrukcja mantažu Инструкции по монтажу Navod na montaz Návod na montáž Navodila za pritrjevanje Uputa za sastavljanje Felszerelés módja οδηγίες συναρμολόγησης Montaj talimatlarl
Beschreibung / Liste der Komponenten

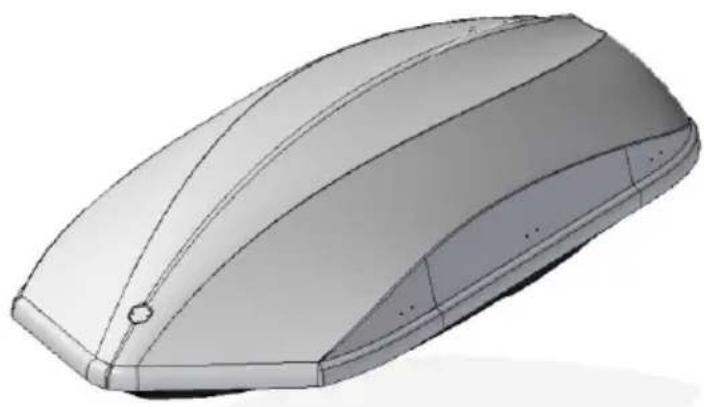

N° 1Dachbox
N° 1Bedienungsanleitung
N° 4Schnellverschluss
N° 1Blockierungsschlüssel
N° 2Gepäckhaltegurt
N° 1Treppe zur Erleichterung des Gepäckladens*
N° 1Integrierter interner Handgriff*
N° 1Abdeckung der Dachbox (aus Stoff)*
N° 1 Internes Ski Befestigungssystem*
N° 1 Reinigungssatz für Dachbox*
*Auf Anfrage / Option
Bevor das Produkt aufgebaut wird, die Montageanleitung durchlesen
Es wird empfohlen in regelmäßigen Zeitabständen alle
Fixierungskomponente vor jeder Reise zu kontrollieren.
Besonders müssen die Drehgriffe des Schnellverschlusses kontrolliert werden
-Diese Zeitabstände sind von den Reisebedingungen abhängig. Je Schlimmer sind die Strassenzustände (z.Bsp. Schotterstrasse) je kürzer müssen die Zeitabstände sein.
-Achtung: Das aufgebaute und vor allem beladene Produkt, beeinflusst das Fahrzeug (wie z.Bsp. in Kurven, während dem bremsen, bei starkem Wind usw.)
-Aus Energiespar- und Sicherheitsgründen das Produkt bei nicht Verwendung abbauen
-Das maximale zugelassene* Ladegewicht das vom Hersteller des Fahrzeuges angegeben wird, muss eingehalten werden (*Gewicht der Dachträger + Gewicht Dachbox + Ladung)

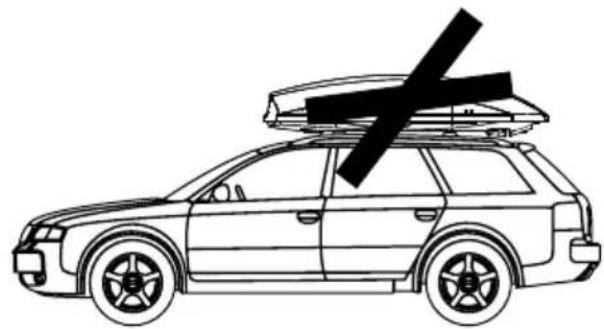

-Das Produkt darf niemals mit positivem Winkel (schräg) in Fahrtrichtung montiert werden
-Aus Sicherheitsgründen das Produkt so aufbauen, dass alle Lade- und Entlade-arbeiten Bürgersteigseitig gemacht werden können
-Reinigungsanweisungen (keine Aggressiven Produkte verwenden)
-Für Ersatzteile den lokalen Vertreter kontaktieren
-Bei unwiderrechtlicher Verwendung wird jede Haftpflicht vom Hersteller abgelehnt
-Mit aufgebauter Dachbox die müssen die Landesweiten Gesetze respektiert werden (siehe STVZO Deutschland oder italienisches Strassengesetz usw.)
-Mit der Dachbox nicht durch die Waschanlage fahren, diese muss abgebaut werden

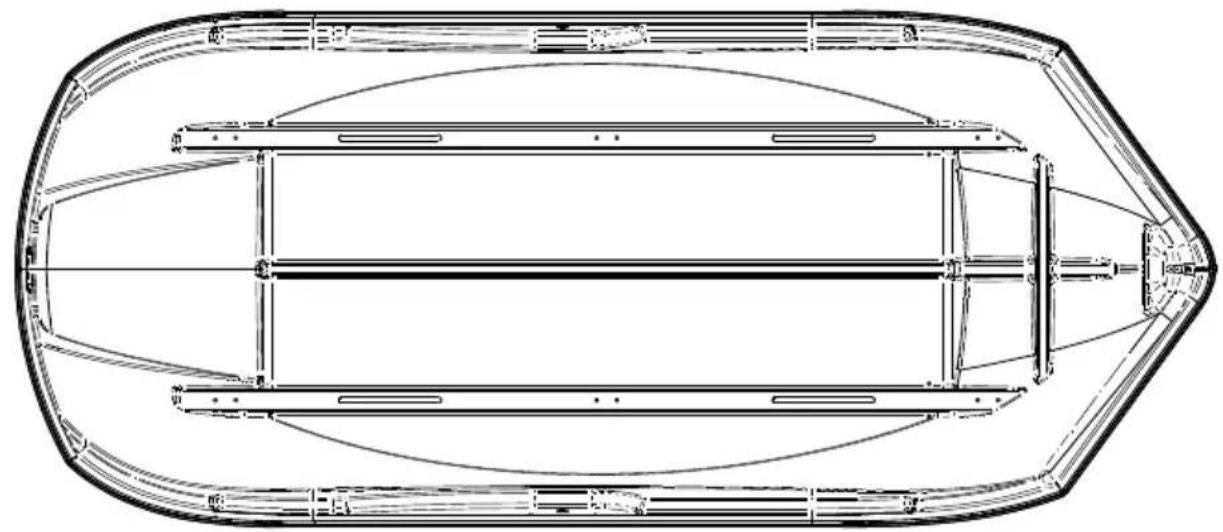

Die Dachbox auf die Träger so positionieren (siehe Abbild. 09), dass die Öffnung der hinteren Heckklappe nicht behindert wird.


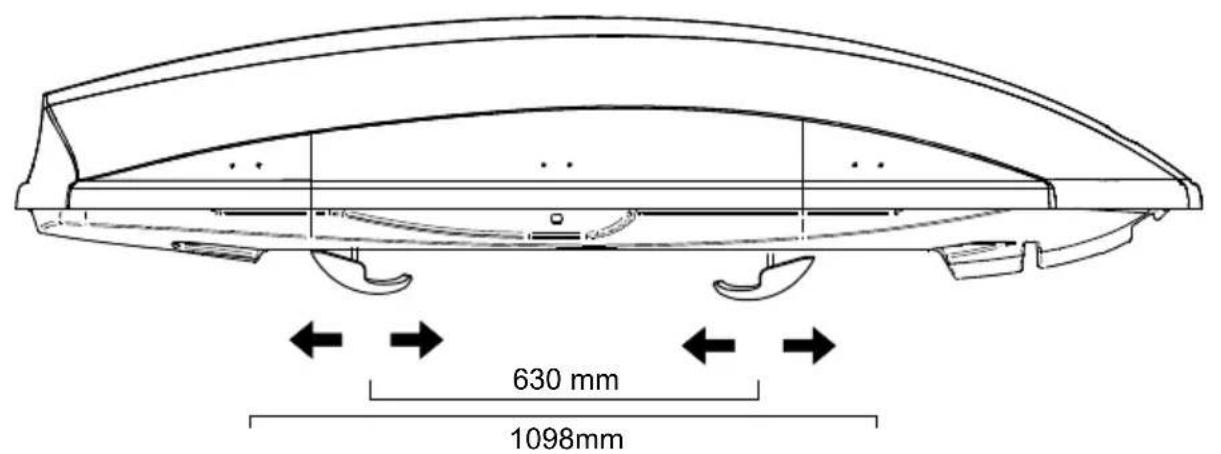

630 mm 1098mm

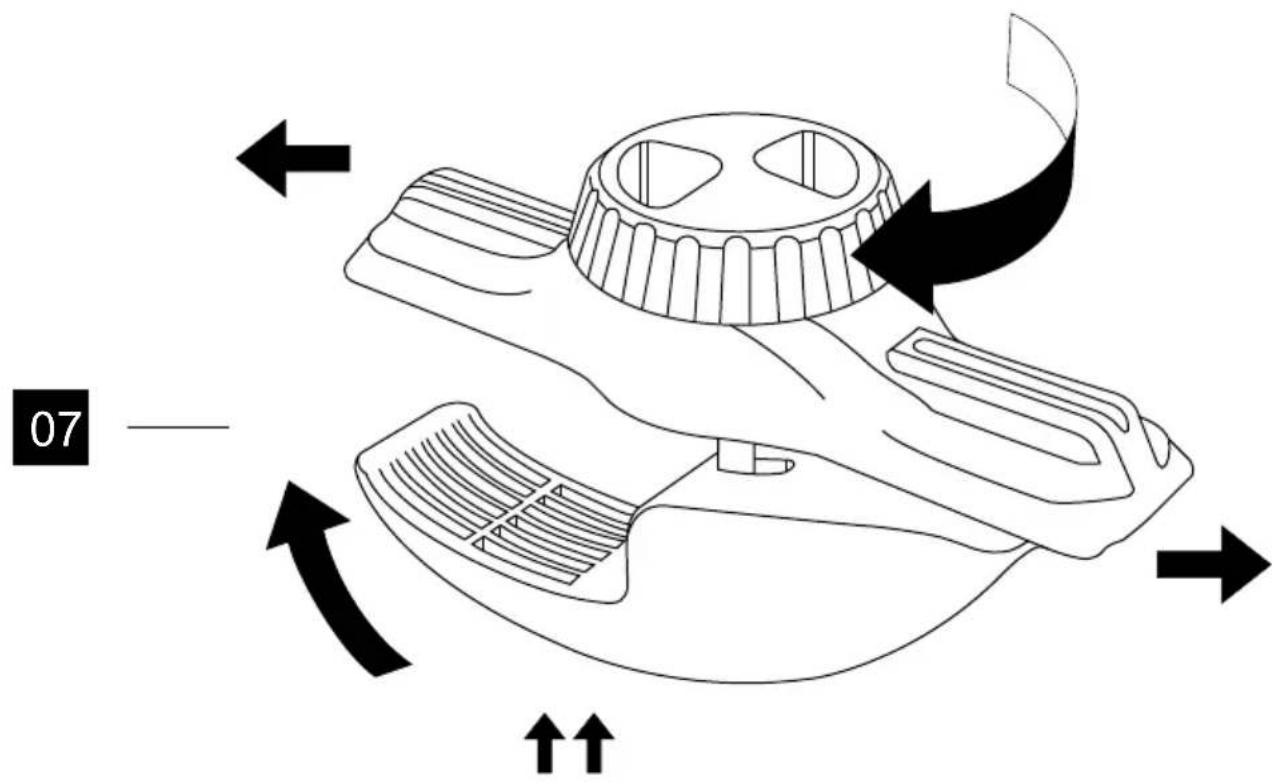

Die Öffnung für den Fixierungsgurt der Blockierungsplatte gegen außen inserieren.

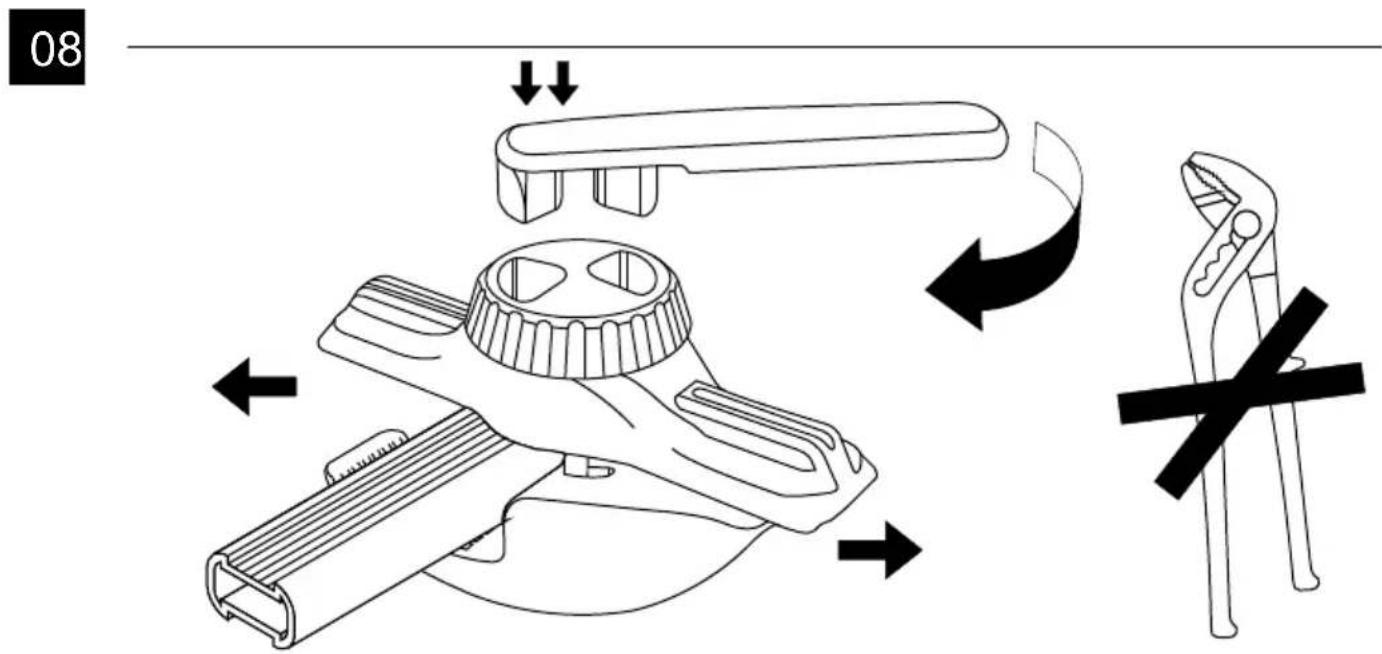

Die Drehgriffe aufschrauben.
Die verbleibenden Löcher in der Dachbox mit den Kappen schließen.
Doppelseitige Öffnung
