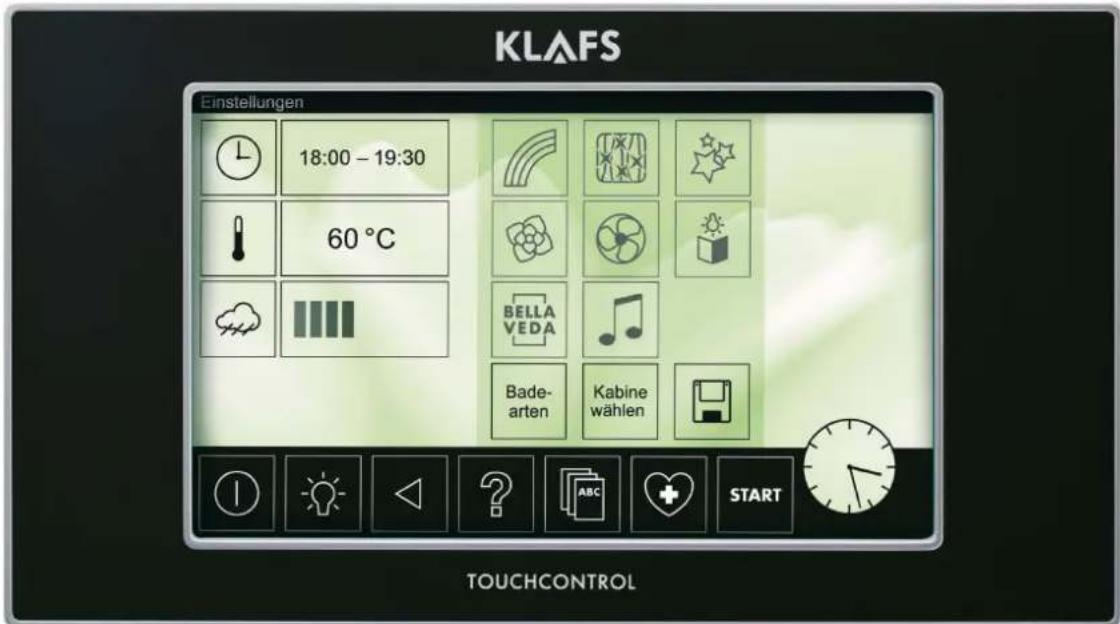

KLAFS Einstellungen 18:00 – 19:30 60 °C BELLA VEDA Bade-arten Kabine wählen START TOUCHCONTROL

Inhaltsverzeichnis Seite

1. Kurzbeschreibung TOUCHCONTROL 3
2. Bestimmungsgemäße Verwendung 4
3. Allgemeine Sicherheitshinweise 4
4. Technische Daten TOUCHCONTROL 4
5. Bedien- und Anzeigeelemente TOUCHCONTROL .... 5
   5.1. TOUCHCONTROL einschalten ....
6. Menüleiste 6
7. Kabineneinstellungen 7
   7.1. Kabinenauswahl und Einstellungsmenü
   7.2. Badedauer einstellen 7
   7.3.Temperatur einstellen 7
   7.4. Luftfeuchtigkeit einstellen
   7.5. AQUÀVIVA einstellen
   7.6. Farblicht mit LIFTLIGHT einstellen ....
   7.7. Sternenhimmel einstellen ....
   7.8. Leselicht einstellen ....
   7.9. Lüftung einstellen ....
   7.10. Duftstoff einstellen ....
   7.11. BELLAVEDA einstellen
   7.12. Sound einstellen ....
   7.13. Badeart/Erlebnisbadeart einstellen . . . . . . . . . . . . . . . . . .
   7.14. Ins Menü Kabinenauswahl wechseln . . . . . . . . . . . . . . . . . . . .
   7.15. Eigene Einstellungen speichern ....

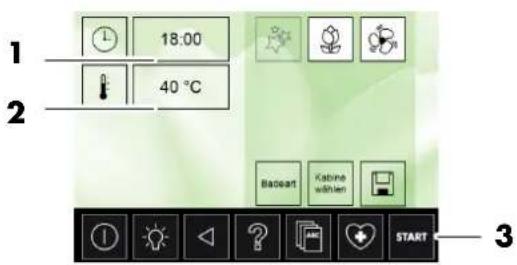

   7.16. Dampfbad einstellen und starten . . . . . . . . . . . . . . . . . . . . . . . . . . .

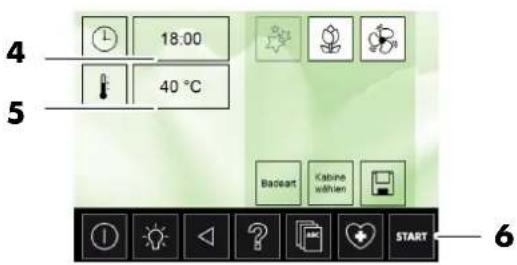

   7.17. Caldarium einstellen und starten ....
   7.18. Schlammbad einstellen und starten ....
   7.19. Badebetrieb stoppen
   7.20. Kabinenbeleuchtung ein-/ausschalten .....
   7.21. Extras ....
   7.22. Musik hören
8. Serviceeinstellungen ....
   8.1. Serviceeinstellungen wählen . . . . . . . . . . . . . . . . . . . . . . . .

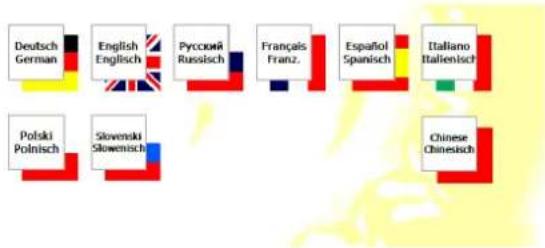

   8.2. Sprache wählen ....
   8.3. Uhr stellen ....
   8.4. Wasserhärte einstellen ....
   8.5. Bildschirm Helligkeit einstellen ....
   8.6. Passwort einrichten ....
   8.7. Aktivierungszeit Bildschirmschoner / Passwortabfrage einstellen .....
   8.8. Bildschirm reinigen ....
9. Sollte etwas nicht funktionieren ....
   9.1. Fehleranzeige auf dem Display ....
10. Wartung ....
    10.1. TOUCHCONTROL reinigen
    10.2. USB-Anschluss
11. Anschriften ....

1. Kurzbeschreibung TOUCHCONTROL

Die Klafs-TOUCHCONTROL bietet Ihnen die Möglichkeit, Ihre Kabinen komfortabel zu betreiben. Zu verschiedenen Badeformen stehen fest programmierte Erlebnissprogramme zur Verfügung.

Sie können die Einstellungen jedes Standardprogramms verändern. Diese Veränderungen werden in einem Individualprogramm abgespeichert.

Die Betriebswerte der Kabinen sind im Rahmen der Einstellbereiche über das Bedienfeld vor und während des Betriebs veränderbar.

Je nach Badeform stehen folgende Auswahlmöglichkeiten zur Verfügung:

oTemperatur.

○Start- und Betriebszeit.

○Luftfeuchtigkeit.

○Sonderausstattungen, wie z.B. AQUAVIVA.

Kabinenabhängig können nicht alle Funktionen aufgerufen werden.

Jede Badeform in Ihrer Klafs-Saunakabine soll Ihrer Gesundheit und der Gesundheitsvorsorge nützen.

Deswegen: Im Rahmen Ihrer Gesundheit und Ihres Wohlbefindens baden!

Das gilt für:

oTemperatur.

oBadedauer.

oFeuchtigkeit.

Richten Sie sich nicht nur nach den vorgegebenen Badezeiten, sondern auch nach Ihrem Befinden. Verlassen Sie die Kabine, sobald Sie sich nicht mehr wohl fühlen.

2. Bestimmungsgemäße Verwendung

Die TOUCHCONTROL ist für die gemäß VDE oder TÜV von Klafs geprüften und freigegebenen Wellnessanlagen bestimmt.

Die TOUCHCONTROL ist nur für den bestimmungsgemäßen Gebrauch bestimmt. Dieser setzt auch die Einhaltung der vom Hersteller vorgeschriebenen Bedienungs-, Montage- und Serviceanleitungen voraus.

Bei nicht bestimmungsgemäßem Gebrauch oder eigenmächtigen Veränderungen an der Steuerung haftet der Hersteller nicht für die hieraus resultierenden Schäden. Das Risiko trägt allein der Benutzer. Die Steuerung dürfen nur Personen bedienen, warten und instand halten, die hiermit vertraut und über die Gefahren unterrichtet sind. Einschlägige VDE-Vorschriften sowie sonstige allgemein anerkannte sicherheitstechnische Regeln einhalten!

3. Allgemeine Sicherheitshinweise

Vor Inbetriebnahme die Bedienungsanleitung und die Sicherheitshinweise durchlesen und beachten!

In dieser Bedienungsanleitung sind alle Textstellen, die Ihre Sicherheit betreffen, mit diesem Zeichen versehen. Geben Sie alle Sicherheitsanweisungen auch an andere Mitbenutzer weiter.

oVor dem Öffnen des Steuergehäuses die Steuerung vom Netz trennen!

- Bei Störungen, die ein zugelassener Elektrofachmann nicht beheben kann, den Klafs-Kundendienst benachrichtigen!

oNur Original Klafs-Ersatzteile verwenden!

○Eigenmächtige Veränderungen an der Steuerung sind nicht zulässig!

○Die Montage der Steuerung gemäß der Montageanleitung durchführen!

- Elektro-Leitungen innerhalb der Kabine und der Kabinenwände müssen silikonisoliert sein.

oVergewissern Sie sich immer vor Inbetriebnahme der Steuerung, dass keine brennbaren Gegenstände auf oder beim Saunaofen liegen. BRANDGEFAHR!

- Die Sauna nicht zum Wäschetrocknen verwenden!

○Aufgussmittel nie in konzentrierter Form aufgießen. Nur die angegebenen Konzentrationen verwenden (auf 1 Liter Wasser ca. 20-30 Tropfen)!

○Als Aufgussmittel sind nur die Klafs-Aufgussextrakte zulässig!

- Flasche mit Aufgussmittel niemals in der Kabine aufbewahren!

- Kontrollieren Sie regelmäßig den Saunaofen auf Beschädigungen.

- Kräuterauszüge, wie sie bei Softclima verwendet werden, niemals direkt in den Verdampfer geben. Die Verdampferschale außerhalb der Kabine zu einem Viertel mit Wasser füllen und die Kräuterauszüge gemäß dem Hinweis auf der Flasche tropfenweise zufügen. Danach die Verdampferschale wieder an der Befülleinheit anbringen!

4. Technische Daten TOUCHCONTROL

Zuleitung zum Netzteil: 1/ N/ PE ~ 230 V, 50-60 Hz

Raumbedingungen: Temperatur 0 °C bis 25 °C, Luftfeuchtigkeit max. 80 % r.F.

5. Bedien- und Anzeigeelemente TOUCHCONTROL

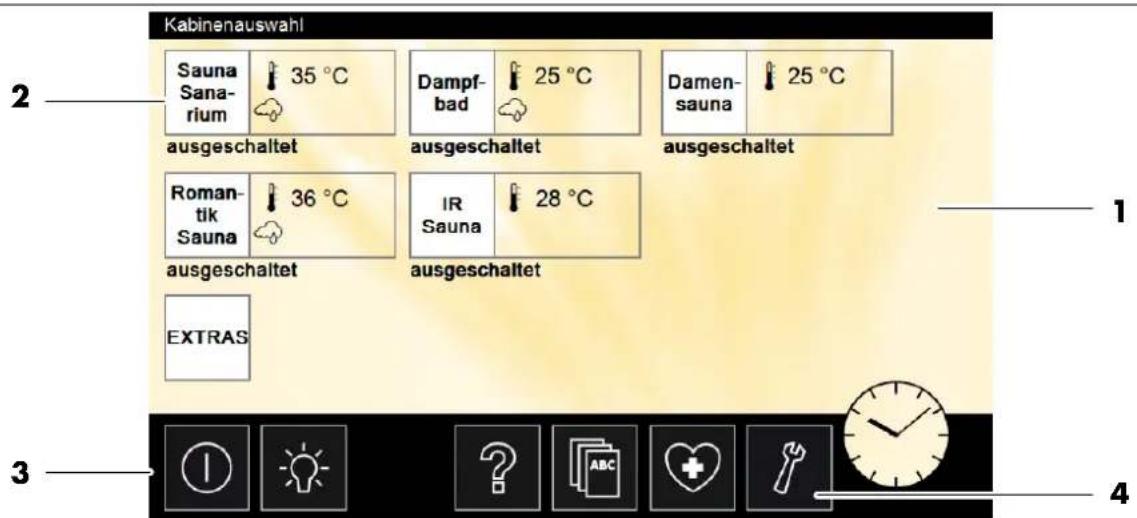

Kabinenauswahl 2 Sauna Sanarium 35 °C Dampf-bad 25 °C Damen-sauna 25 °C ausgeschaltet ausgeschaltet ausgeschaltet Roman-tik Sauna 36 °C IR Sauna 28 °C ausgeschaltet ausgeschaltet EXTRAS 1 3 ? ABC + wrench

Die Kabinenauswahl erscheint nur, wenn zwischen mehreren Kabinen ausgewählt werden kann.

Andernfalls startet die TOUCHCONTROL mit der Auswahl der Badearten.

Schaltfläche: Funktion:
1. Touchscreen Berührungsempfindlicher Anzeige- und Bedienmonitor.
2. Anzeige aktuell Anzeige von Menüs, Übersichten, aktuellen Einstellungen sowie Erklärungen. In diesem Feld können aktuelle Werte eingesehen und verändert werden.
3. Hauptmenüleiste Ermöglicht, direkt in die entsprechenden Untermenüs zu wechseln.☐Die Menüleiste kann je nach Menü unterschiedlich ausgeführt sein.

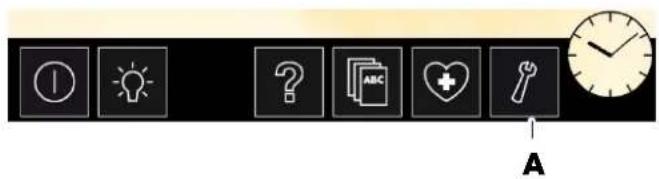

4. Serviceeinstellungen	☐Die Schaltfläche Serviceeinstellungen erscheint nur bei der Kabinenauswahl.Im Menü Kabinenauswahl die Schaltfläche drücken - in das Untermenü Serviceeinstellungen wechseln.▶Menü Serviceeinstellungen - siehe Seite 16.

5.1. TOUCHCONTROL einschalten

1. Touchscreen berühren.

Kabinenauswahl (siehe oben) bzw. Badeart erscheint.

6. Menüleiste

6.1. Übersicht

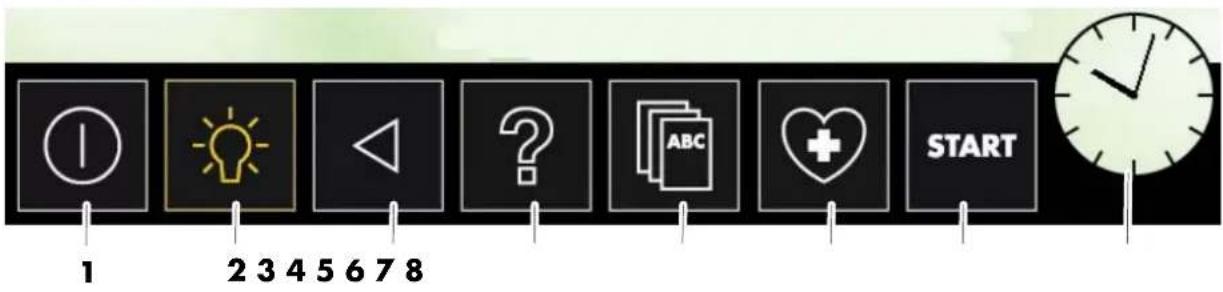

1 2 3 4 5 6 7 8 START

Schaltfläche: Funktion:
1. TOUCHCONTROL ausschalten	Schaltfläche drücken - die Steuerung ausschalten.
2. Kabinenbeleuchtung Schaltfläche drücken - in das Untermenü Kabinenbeleuchtung wechseln oder die Beleuchtung der ausgewählten Kabine ein-/ausschalten.
3. Zurück Schaltfläche drücken - zum vorherigen Menü wechseln.
4. Hilfe Schaltfläche drücken - die Hilfe zum aktuellen Menü aufrufen.
5. Wellness ABC Schaltfläche drücken - anzeigen interessanter Informationen rund um das Thema Sauna.
6. Medizinische Wirkung Schaltfläche drücken - anzeigen des jeweiligen Saunatyps, Badeart, etc. und erläutern deren medizinischer Wirkung.
7. Start	Schaltfläche drücken - das gewählte Programm starten.
8. Uhr	Die Schaltfläche zeigt die aktuelle Uhrzeit an.Schaltfläche drücken - das Menü Uhr stellen aufrufen.

7. Kabineneinstellungen

A

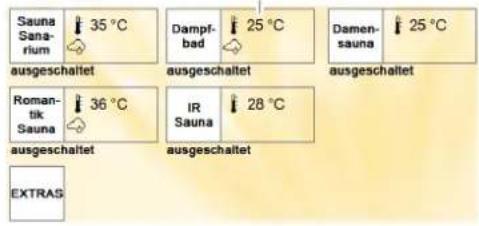

Sauna Sana- rium 35 °C Ausgeschaltet Dampf- bad 25 °C Damen- sauna 25 °C ausgeschaltet Roman- tik Sauna 36 °C IR Sauna 28 °C ausgeschaltet EXTRAS

EFG

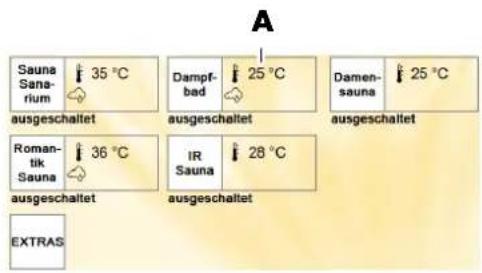

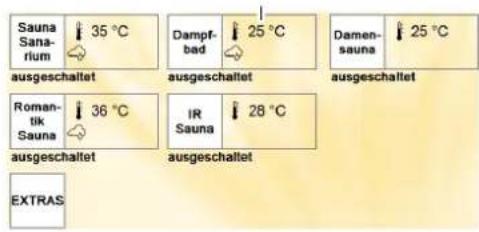

7.1. Kabinenauswahl und Einstellungsmenü

Es können nur Einstellungen in Menüs vorgenommen werden, die Bestandteil der Anlage sind.

Erscheint beim Aktivieren der TOUCHCONTROL.

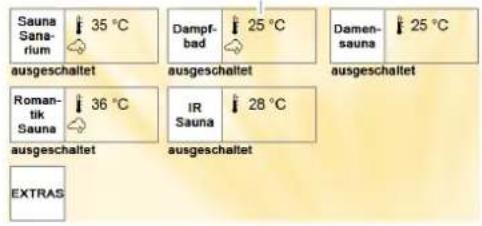

Zeigt eine Übersicht der Saunakabinen mit aktuellen Werten.

1. Über die Schaltflächen (z.B. A) die Kabine auswählen.
2. Im kabinenabhängigen Menü die Badeart/Erlebnisbadeart auswählen, in der Änderungen vorgenommen werden sollen, siehe Seite 12.

Erscheint nach der Auswahl der Badeart/Erlebnisbadeart.
Zeigt eine Übersicht der Saunakabinen mit aktuellen Werten.
Aktive Einstellungen sind weiß hinterlegt (z.B. I)

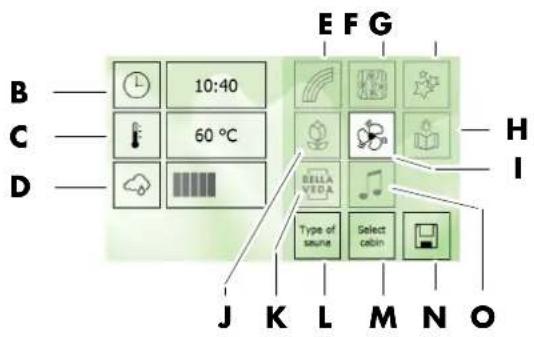

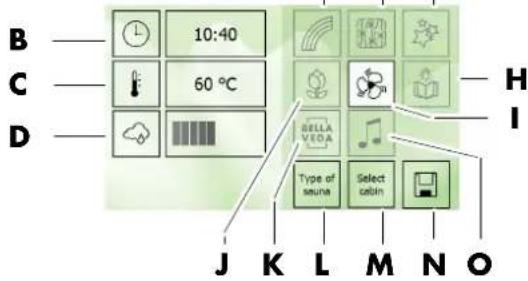

1. Über die Schaltflächen (z.B. B) die Einstellung auswählen, in der Änderungen vorgenommen werden sollen.

7.2. Badedauer einstellen

1. Menü Badedauer über die Taste (B) auswählen.
2. Startzeit (1) anwählen, mit den Tasten +/- (5 Minuten Schritte) oder mit dem Regler (2) die Startzeit einstellen.
3. Endzeit (3) anwählen, mit den Tasten +/- (5-Minuten-Schritte) oder mit dem Regler (2) die Endzeit einstellen.
4. Abschließend die Einstellung mit der Taste (4) übernehmen.

Badedauer 10:00 bis ---- + - 2 ✓ 3 4

7.3. Temperatur einstellen

1. Menü Temperatur über die Taste (C) auswählen.
2. Mit den Tasten +/- oder dem Regler (5) die gewünschte Temperatur (6) einstellen.
3. Abschließend die Einstellung mit der Taste (7) übernehmen.

Temperatur 85 °C + - ✓ 6 5 7

Fortsetzung nächste Seite

7. Kabineneinstellungen

Fortsetzung

A

Sauna Sana- rium 35 °C ausgeschaltet Dampf- bad 25 °C Damen- sauna 25 °C ausgeschaltet Roman- tik Sauna 36 °C IR Sauna 28 °C ausgeschaltet EXTRAS

EFG

1. Über die Schaltflächen (z.B. A) die Kabine auswählen.
2. Im kabinenabhängigen Menü die Badeart/Erlebnisbadeart auswählen, in der Änderungen vorgenommen werden sollen, siehe Seite 12.

7.4. Luftfeuchtigkeit einstellen

1. Menü Luftfeuchtigkeit über die Taste (D) auswählen.
2. Mit den Tasten +/- oder dem Regler (1) die gewünschte Luftfeuchtigkeit (2) einstellen.
3. Abschließend die Einstellung mit der Taste (3) übernehmen.

Luftfeuchtigkeit + - 2 1 2 ✓ 3

7.5. AQUAVIVA einstellen

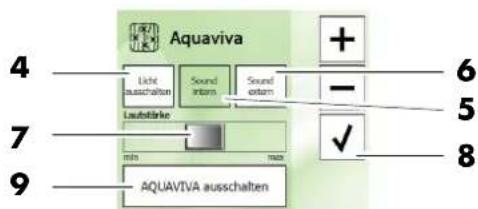

1. Menü AQUAVIVA über die Taste (F) auswählen.
2. Mit der Taste (4) das Licht ein-/ausschalten.
3. Mit der Taste (5) den internen Sound ein/ausschalten.
4. Mit der Taste (6) den externen Sound ein/ausschalten.
5. Mit den Tasten +/- oder dem Regler (7) die gewünschte Lautstärke einstellen.
6. Einstellung mit der Taste (8) übernehmen.
7. Mit der Taste (9) AQUAVIVA ein-/ausschalten.

Fortsetzung nächste Seite

7. Kabineneinstellungen

Fortsetzung

A

Sauna Sana- rium 35 °C Ausgeschaltet Dampf- bad 25 °C Damen- sauna 25 °C ausgeschaltet Roman- tik Sauna 36 °C IR Sauna 28 °C ausgeschaltet ausgeschaltet EXTRAS

1. Über die Schaltflächen (z.B. A) die Kabine auswählen.
2. Im kabinenabhängigen Menü die Badeart/Erlebnisbadeart auswählen, in der Änderungen vorgenommen werden sollen, siehe Seite 12.

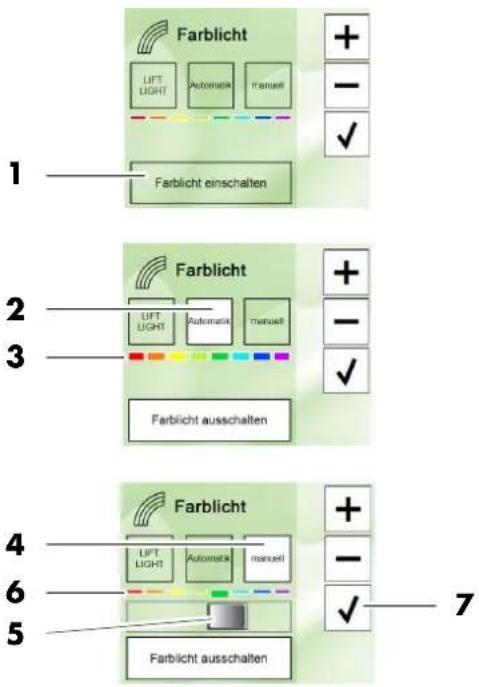

7.6. Farblicht mit LIFTLIGHT einstellen

Farblicht

1. Menü Farblicht über die Taste (E) auswählen.

2. Mit der Taste (1) das Farblicht einschalten.

3. Mit der Taste (2) den Automatikbetrieb auswählen.

4. Die Zeile (3) zeigt den laufenden Automatikbetrieb an.

Das Farblicht wechselt die Farbe automatisch.

1. Mit der Taste (4) den manuellen Betrieb auswählen.

2. Mit den Tasten +/- oder dem Regler (5) die gewünschte Farbe einstellen.

3. Die Zeile (6) zeigt die gewählte Farbe an.

4. Die gewählte Farbe mit der Taste (7) ein-/ausschalten.

Das Farblicht schaltet die gewählten Farben ein.

LIFTLIGHT

1. Menü Farblicht über die Taste (E) auswählen.
2. Mit der Taste (8) die Funktion LIFTLIGHT auswählen.
3. Mit der Taste (9) die Funktion LIFTLIGHT einschalten.
   Die beiden Niederdrucklampen LIFTLIGHT werden zusammen mit der roten Niederdrucklampe (10) eingeschaltet.

Farblicht LIFT LIGHT Automatik manuell Farblicht ausschalten 8 10 9 + - ✓

Fortsetzung nächste Seite

7. Kabineneinstellungen

Fortsetzung

A

Sauna Sana- rium 35 °C ausgeschaltet Dampf- bad 25 °C Damen- sauna 25 °C ausgeschaltet Roman- tik Sauna 36 °C IR Sauna 28 °C ausgeschaltet EXTRAS

1. Über die Schaltflächen (z.B. A) die Kabine auswählen.
2. Im kabinenabhängigen Menü die Badeart/Erlebnisbadeart auswählen, in der Änderungen vorgenommen werden sollen, siehe Seite 12.

7.7. Sternenhimmel einstellen

1. Menü Sternenhimmel über die Taste (G) auswählen.
2. Mit den Tasten (1) die Geschwindigkeit des Sternenfunkelns einstellen.
3. Mit den Tasten +/- oder dem Regler (2) die gewünschte Lichtstärke einstellen.
4. Einstellung mit der Taste (3) übernehmen.
5. Mit der Taste (4) den Sternenhimmel ein-/ausschalten.

1 2 3 4 Sternenhimmel Lang- Mittel Schmid + - ✓ Stehminder F0 F1 Stemenhimmel einschalten

7.8. Leselicht einstellen

1. Mit dem Taster (H) das Leselicht ein-/ausschalten.

7.9. Lüftung einstellen

1. Menü Lüftung über die Taste (I) auswählen.
2. Mit den Tasten +/- oder dem Regler (5) den Volumenstrom einstellen.
3. Einstellung mit der Taste (6) übernehmen.
4. Mit der Taste (7) die Belüftung ein-/ausschalten.

Lüftung Volumenzen Belüfung einschalten + - ✓ 5 6 7

7.10. Duftstoff einstellen

1. Menü Duftstoff über die Taste (J) auswählen.
2. Mit den Tasten +/- oder dem Regler (8) die gewünschte Duftstoff-Menge einstellen.
3. Einstellung mit der Taste (9) übernehmen.
4. Mit der Taste (10) den Duftstoff ein-/ausschalten.

8 10 Duftstoff Duftstoff Menge Duftstoff einschatten + - ✓ 9

Fortsetzung nächste Seite

7. Kabineneinstellungen

Fortsetzung

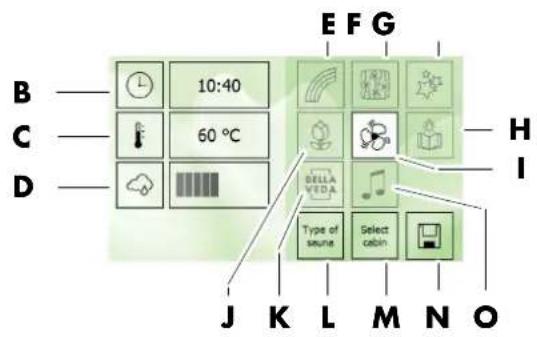

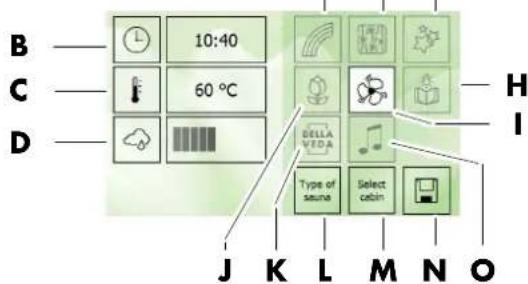

A Sauna Sane- rium 35 °C Dampf- bad 25 °C Damen- sauna 25 °C ausgeschaltet ausgeschaltet ausgeschaltet Roman- tik Sauna 36 °C IR Sauna 28 °C ausgeschaltet ausgeschaltet EXTRAS

1. Über die Schaltflächen (z.B. A) die Kabine auswählen.
2. Im kabinenabhängigen Menü die Badeart/Erlebnisbadeart auswählen, in der Änderungen vorgenommen werden sollen, siehe Seite 12.

7.11. BELLAVEDA einstellen

1. BELLAVEDA über die Taste (K) ein-/ausschalten.

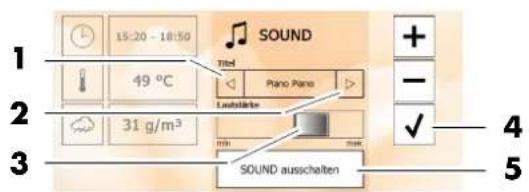

7.12. Sound einstellen

1. Menü Sound über die Taste (O) auswählen.
2. Mit den Tasten (1 oder 2) den gewünschten Sound wählen.
3. Mit den Tasten +/- oder dem Regler (3) die gewünschte Lautstärke einstellen.
4. Einstellung mit der Taste (4) übernehmen.
5. Mit der Taste (5) den Sound ein-/ausschalten.

15:20 - 18:50 SOUND Titel 49 °C Piano Piano Lusstärke 31 g/m³ SOUND ausschalten + - ✓ 4 5

Fortsetzung nächste Seite

7. Kabineneinstellungen

Fortsetzung

A

Sauna Sana- rium 35 °C ausgeschaltet Dampf- bad 25 °C Damen- sauna 25 °C ausgeschaltet Roman- tik Sauna 36 °C IR Sauna 28 °C ausgeschaltet EXTRAS

1. Über die Schaltflächen (z.B. A) die Kabine auswählen.
2. Im kabinenabhängigen Menü die Badeart/Erlebnisbadeart auswählen, in der Änderungen vorgenommen werden sollen, siehe Seite 12.

7.13. Badeart/Erlebnisbadeart einstellen

1. Badeart über die Taste (L) wählen.
2. Badeart/Erlebnisbadeart (z.B. 1) wählen.
3. Für Informationen zu den Badearten die entsprechende Info-Taste (z.B. 2) anwählen.

7.14. Ins Menü Kabinenauswahl wechseln

1. Zurück zur Kabinenauswahl über die Taste (M) oder über die Zurück Taste in der Menüleiste, siehe Kapitel 6.

7.15. Eigene Einstellungen speichern

1. Menü Speichern über die Taste (N) auswählen.
2. Speicherplatz auswählen. Dazu bestehendes Programm überschreiben (3) oder neues Programm anlegen (4).
3. Namen (5) für neues Programm eingeben. Eingaben können mit der Pfeiltaste (6) rückgängig gemacht werden.
4. Eingabe mit der Taste (7) speichern.
5. Das Programm kann anschließend im Menü Badearten aufgerufen werden.

Fortsetzung nächste Seite

7. Kabineneinstellungen

Fortsetzung

A

Sauna Sana- rium 35 °C Dampf- bad 25 °C Damen- sauna 25 °C ausgeschaltet Roman- tik Sauna 36 °C IR Sauna 28 °C ausgeschaltet EXTRAS ausgeschaltet

B Dampfbad Schlammbad Letzte Einstellung 30 °C badebereit

1. Über die Schaltflächen (z.B. A) die Kabine auswählen.
2. Im kabinenabhängigen Menü die Badeart/Erlebnisbadeart auswählen, in der Änderungen vorgenommen werden sollen, siehe Seite 12.

7.16. Dampfbad einstellen und starten

1. Menü Dampfbad über die Taste (B) auswählen.
2. Badezeit (1) anwählen und einstellen.
3. Badetemperatur (2) anwählen und einstellen.
4. Dampfbad mit der Taste (3) starten.

1 2 18:00 40 °C Babeart Kabine wahlen START 3

A

Sauna Sana- rium 35 °C Ausgeschaltet Dampf- bad 25 °C Damen- sauna 25 °C ausgeschaltet Roman- tik Sauna 36 °C IR Sauna 28 °C ausgeschaltet ausgeschaltet EXTRAS

Dampbad Caldarium Letzte Einstellung 30 °C badebereit c

1. Über die Schaltflächen (z.B. A) die Kabine auswählen.
2. Im kabinenabhängigen Menü die Badeart/Erlebnisbadeart auswählen, in der Änderungen vorgenommen werden sollen, siehe Seite 12.

7.17. Caldarium einstellen und starten

1. Menü Caldarium über die Taste (C) auswählen.
2. Badezeit (4) anwählen und einstellen.
3. Caldarium mit der Taste (5) starten.
4. Anzeige Badetemperatur (6).

4 5 18:00 40 °C Badart Kabine wahlen START

Fortsetzung nächste Seite

7. Kabineneinstellungen

Fortsetzung

A

Sauna Sana- rium 35 °C Dampf- bad 25 °C Damen- sauna 25 °C ausgeschaltet Roman- tik Sauna 36 °C IR Sauna 28 °C ausgeschaltet EXTRAS ausgeschaltet

D

Schlammbad Letzte Einstellung 30 °C Dampbad Schlammbad badebereit

1. Über die Schaltflächen (z.B. A) die Kabine auswählen.
2. Im kabinenabhängigen Menü die Badeart/Erlebnisbadeart auswählen, in der Änderungen vorgenommen werden sollen, siehe Seite 12.

7.18. Schlammbad einstellen und starten

1. Menü Dampfbad über die Taste (D) auswählen.
2. Badezeit (1) anwählen und einstellen.
3. Schlammbad mit der Taste (2) starten.
4. Anzeige Badetemperatur (3).

Restzeit = Anwendungszeit + Ruhezeit + Reinigungszeit

1

0:39 - 18:40 33 °C Ablauf starten Badewert Kabine währten STOP

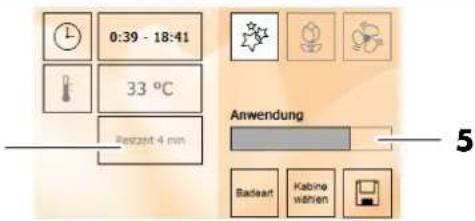

Anwendungszeit

1. Anzeige (4) der Restzeit.
2. Balkenanzeige (5) der Anwendungszeit.

4

0:39 - 18:41 33 °C Beizet 4 mm Anwendung Badeart Kabine wären 5

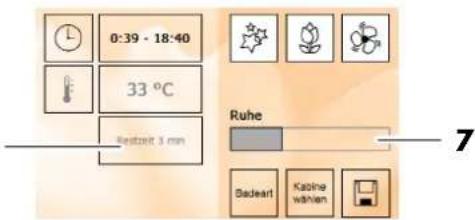

Ruhezeit

1. Anzeige (6) der Restzeit.
2. Balkenanzeige (7) der Ruhezeit.

6

0:39 - 18:40 33 °C Bestzeit 5 mm Ruhe Badeart Kazina warten 7

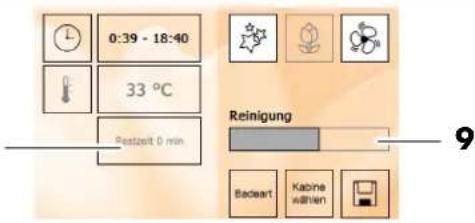

Reinigungszeit

1. Anzeige (8) der Restzeit.
2. Balkenanzeige (9) der Reinigungszeit.

8

0:39 - 18:40 33 °C Resteert 0 min. Reinigung Bedeart Kabine wahlen 9

Fortsetzung nächste Seite

7. Kabineneinstellungen

Fortsetzung

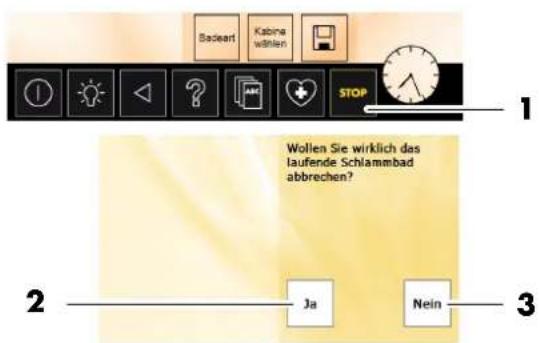

7.19. Badebetrieb stoppen

1. Mit der Taste (1) das Menü Badebetrieb beenden aufrufen.
2. Mit der Taste (2) den Badebetrieb beenden oder mit der Taste (3) das Menü abbrechen.

Basteart Kabine wöllner STOP 1 Wollen Sie wirklich das laufende Schlammbad abbrechen? 2 Ja Nein 3

7.20. Kabinenbeleuchtung ein-/ausschalten

Befindet man sich bereits in einem Kabinenmenü, schaltet man mit der Taste (4) die Beleuchtung der gewählten Kabine direkt ein/aus. Weiß hinterlegt: Beleuchtung an.

1. In der Menüleiste Taste Beleuchtung (4) anwählen.
2. Kabine anwählen, Beleuchtung ist ein-/ausgeschaltet.
3. Mit der Taste (5) die Beleuchtung aller Kabinen ein-/ausschalten.

4 Sauna Sena. num Dampf- bad Damen- saura alle einschalten Roman- tik Sauna ltt Sauna

7.21. Extras

1. In der Kabinenauswahl Taste Extras (6) anwählen.
2. Extras (7) anwählen.

Sauma Sauma- rum 35 °C Dampel- bad 25 °C Damen- sauna 25 °C ausgeschaltet ausgeschaltet ausgeschaltet Roman- ba Sauna 36 °C IR Sauna 28 °C ausgeschaltet ausgeschaltet EXTRAS 6 7 Erlebnis Dusche

7.22. Musik hören

1. Über die Klinkenkupplung (8) kann ein CD/DVD-Player angeschlossen werden. ☑ Nur in Verbindung mit AQUAVIVA möglich.

8.1. Serviceeinstellungen wählen

1. Die Taste Serviceeinstellungen (A) anwählen. Es öffnet sich das Menü Service Einstellungen, in dem weitere Untermenüs angewählt werden können.

8.2. Sprache wählen

1. Im Untermenü die Sprache wählen.

Deutsch German English Englisch Pyrccini Russisch Français Franz. Español Spanish Italiano Italienisch Polski Polnisch Slovenski Slowemisch Chinese Chinesisch

8.3. Uhr stellen

1. Taste Uhr stellen (C) anwählen.
2. Bei Umstellung von Sommerzeit und Winterzeit die Taste (1) anwählen.
3. Die Uhrzeit über die Tasten (2) eingeben. Über die Taste (3) falsche Einstellung rückgängig machen.
4. Abschließend die Einstellung mit der Taste (4) übernehmen.

2 0:01 0 1 2 3 4 « 5 6 7 8 9 Es wird Winter ... Übernehmen abbrechen 1 3 4

8.4. Wasserhärte einstellen

Wasserhärte beim zuständigen Wasserwerk erfragen.

1. Taste Wasserhärte (D) anwählen. Im linken Touchbereich befinden sich die Härtebereiche in vier Stufen eingeteilt.

Der aktuell gewählte Härtebereich (5) wird angezeigt.

1. Regler (6) verschieben, um die Wasserhärte einzustellen.

2. Abschließend die Einstellung mit der Taste (7) übernehmen.

Härtebereich 0: sehr weich, bis 3,0 °/sh Härtebereich 1: weich, bis 7,0 °/sh Härtebereich 2: mittel, bis 14,0 °/sh Härtebereich 3: hart, bis 21,2 °/sh Härtebereich 4: sehr hart, ab 21,0 °/sh 17 5 6 7 Übernehmen abbrechen

Fortsetzung nächste Seite

8. Serviceeinstellungen

Fortsetzung

8.5. Bildschirm Helligkeit einstellen

1. Taste Bildschirm Helligkeit (E) anwählen.
2. Mit dem Regler (1) die Helligkeit des Bildschirms einstellen.
3. Abschließend die Einstellung mit der Taste (2) übernehmen.

Stellen Sie hier die Helligkeit des TPT nach Ihren Bedürfnissen ein 2 1 Übereihmen abbrechen

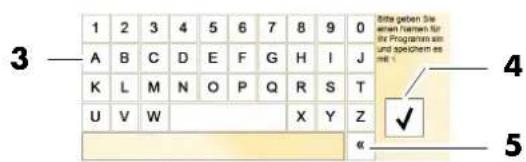

8.6. Passwort einrichten

1. Taste Passwort einrichten (F) anwählen.
2. Passwort (4 - 8 Zeichen) zweimal eingeben (3) und mit Taste (4) bestätigen. Über die Taste (5) können falsche Eingaben rückgängig gemacht werden.

1 2 3 4 5 6 7 8 9 0 A B C D E F G H I J K L M N O P Q R S T U V W X Y Z « 3 —— 4 4 5

8.7. Aktivierungszeit Bildschirmschoner / Passwortabfrage einstellen

1. Taste Bildschirmschoner (G) anwählen.
   Die aktuell gewählte Aktivierungszeit Bildschirmschoner / Passwortabfrage (6) wird angezeigt.
2. Mit dem Regler (7) die Aktivierungszeit Bildschirmschoner / Passwortabfrage einstellen. Bei "O" ist der Bildschirmschoner ausgeschaltet.
3. Abschließend die Einstellung mit der Taste (8) übernehmen.

Bitte geben Sie an, ab welcher Zeit (in Minuten) sich der Möchimmschoner aktivieren soll, falls keine weiteren Einstellungen an der Saunaktive erfolgt sind. Bei "0" ist der Schoner ausgeschaltet. 8 1 min 6 20 30 40 50 60 7 übernehmen abbrechen

8.8. Bildschirm reinigen

In regelmäßigen Abständen die TOUCHCONTROL reinigen.

Zum Reinigen keine Tücher mit Microfaser verwenden!

Die Reinigung mit milder Seife, Wasser und einem weichen Tuch durchführen. Mit Isopropylalkohol lassen sich hartnäckige Verschmutzungen entfernen.

1. Taste Bildschirm reinigen (H) anwählen.
2. Das Touch-Panel wird 30 Sek. lang deaktiviert. Reinigen sie jetzt den Bildschirm.
   Das Touch-Panel zeigt die noch verbleibende Zeit an.

20

9. Sollte etwas nicht funktionieren

9.1. Fehleranzeige auf dem Display

Das Display zeigt die Störmeldungen der Saunen an.

Reparatur- und Instandsetzungsarbeiten ausschließlich von Klafs-Servicepersonal oder einem ausdrücklich von Klafs autorisierten Fachmann durchführen lassen!

Nr.	Fehler Fehler beheben
	TOUCHCONTROL kann nicht eingeschaltet werden.	Spannungsversorgung überprüfen.

10. Wartung

10.1. TOUCHCONTROL reinigen

In regelmäßigen Abständen die TOUCHCONTROL reinigen.

▶Siehe Seite 17.

Zum Reinigen keine Tücher mit Microfaser verwenden!

Die Reinigung mit milder Seife, Wasser und einem weichen Tuch durchführen.

Mit Isopropylalkohol lassen sich hartnäckige Verschmutzungen entfernen.

10.2. USB-Anschluss

1. Über den USB-Anschluss (1) kann die Software aktualisiert werden.

ICLAVS TOMATOVERA 1

11. Anschriften

Klafs ist überall in Ihrer Nähe. Wir sorgen für einen fachmännischen Service.

Klafs GmbH & Co. KG

Stammhaus Deutschland:

Erich-Klafs-Straße 1-3

74523 Schwäbisch Hall

Kundendienst Tel. [phone]

Zubehör/Ersatzteile Tel. [phone]

Viele Accessoires finden Sie auch in unserem Onlineshop auf www.klafs.de

Schweiz:

Klafs AG

Oberneuhofstr. 11

CH-6342 Baar/Zug

Tel. [phone]

Viele Accessoires finden Sie auch in unserem Onlineshop auf www.klafs.ch

Österreich:

Klafs GmbH

Sonnwiesenweg 19

A-6361 Hopfgarten/Tirol

Tel. [phone]

Viele Accessoires finden Sie auch in unserem Onlineshop auf www.klafs.at

Mit Ihrer "TOUCHCONTROL" wünschen wir Ihnen immer viel Spaß, Wohlbefinden, Entspannung und Erholung.

Technische Änderungen vorbehalten.

Nachdruck, auch auszugsweise, nur mit schriftlicher Genehmigung der

Firma Klafs GmbH & Co. KG
