BEDIENUNGSANLEITUNG ZWG 3126 ZANUSSI

Sehr geehrte Kundin, sehr geehrter Kunde,

lesen Sie bitte diese Gebrauchsanweisung sorgfältig durch.

Beachten Sie vor allem die Sicherheitshinweise auf den ersten Seiten dieser Gebrauchsanweisung! Bewahren Sie bitte die Gebrauchsanweisung zum späteren Nachschlagen auf. Geben Sie sie an eventuelle Nachbesitzer des Geräts weiter.

Transportschaden

Vergewissern Sie sich nach dem Auspacken zunächst, dass das Gerät nicht beschädigt wurde. Nehmen Sie das Gerät im Zweifelsfall nicht in Betrieb, sondern wenden Sie sich bitte an den Kundendienst.

Einige Passagen in der Gebrauchsanweisung sind besonders gekennzeichnet. Diese Kennzeichnungen haben folgende Bedeutung:

Hier finden Sie wichtige Informationen über ungeeignete Handhabungen Ihres Waschvollautomaten, die technische Schäden verursachen können.

Hier finden Sie Informationen, die für die einwandfreie Funktion des Waschvollautomaten besonders wichtig sind.

Hier finden Sie wichtige Umweltschutzhinweise.

Unser Beitrag zum Umweltschutz: Wir verwenden Recycling-Papier.

Inhaltsverzeichnis

Sicherheits- und Warnhinweise 42

Entsorgung 43

Umwelttipps 43

Technische Daten 43

Installation 44

• Entfernen der Transportsicherung 44
- Aufstellung 44
• Kaltwasseranschluss 44
- Wasserablauf 45
• Elektrischer Anschluss 46

Ihr neuer Waschautomat 46

• Waschmittelschublade 46

Gebrauch 47

• Bedienblende 47
• Beschreibung der Bedienelemente 47-48
• Tipps zum Waschen 49-50

Wäsche sortieren und vorbehandeln 49
Temperaturen 49
Wäschefüllmengen 49

Wäschegewichte 49

Fleckenentfernung 49-50

Wasch- und Veredelungsmittel 50

• Arbeitsabläufe beim Waschen 51-52

Internationale Pflegekennzeichen 53

Programmübersicht 54-55

Pflege und Wartung 56

• Äußere Reinigung 56

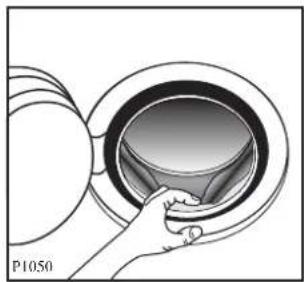

  • Reinigung der Gummimanschette 56
  • Reinigung der Waschmittelschublade 56
  • Reinigung des Wassereinlaufsiebs 56

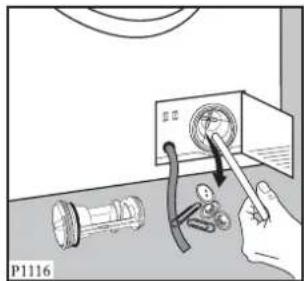

  • Reinigung der Laugenpumpe 56
  • Notentleerung 57
• Frost 57

Behebung kleiner Funktionsstörungen 58-59

Diese Hinweise dienen der Sicherheit und sollten daher vor der Installation und Inbetriebnahme aufmerksam gelesen werden.

Allgemeine Sicherheit

• Reparaturen an Elektrogeräten dürfen nur von Fachkräften durchgeführt werden. Durch unsachgemäße Reparaturen können erhebliche Gefahren für den Benutzer entstehen. Wenden Sie sich grundsätzlich an unseren Werkskundendienst oder an eine von uns autorisierte Vertragswerkstatt. Nur Original-Ersatzteile erfüllen alle Anforderungen!
• Bei Funktionsstörungen Wasserhahn zudrehen, Gerät vom Netz trennen. Der Waschautomat ist vom Netz getrennt, wenn der Netzstecker gezogen oder die Sicherung(en) ausgeschaltet ist (sind).
• Netzstecker nie am Kabel aus der Steckdose ziehen, sondern am Stecker.
• Bei Betrieb mit hohen Temperaturen wird das Türglas heiß. Bitte nicht berühren!

Installation

• Entfernen Sie vor der Inbetriebnahme sorgfältig das ganze Verpackungs- und Transport-sicherungsmaterial, sonst könnten Gerät und Wohnung schwerwiegende Beschädigungen erleiden.
• Lassen Sie die beim Elektro- bzw. Wasseranschluss des Geräts erforderlichen Arbeiten von einem fachkundigen und zugelassenen Installateur ausführen.
• Stellen Sie sicher, dass das Gerät nicht auf dem Netzkabel steht.
• Der Aufstellplatz darf nicht mit textiler Auslegeware, hochflorigem Teppichboden usw. belegt sein, damit die Belüftung des Motors gewährleistet ist.
• Wenn Sie das Gerät nicht an das Trinkwassernetz anschließen, sondern Regenwasser oder ähnliches verwendet wird, beachten Sie die entsprechenden Bestimmungen (DIN 1986 und DIN 1988).

Gebrauch

• Benutzen Sie das Gerät nur zum Waschen von haushaltsüblicher Wäsche.
• Wird das Gerät zweckentfremdet oder falsch bedient, kann keine Haftung für eventuelle Schäden übernommen werden.
• Verwenden Sie nur Waschmittel, die für Waschautomaten geeignet sind. Beachten Sie die Hinweise der Waschmittelhersteller.

• Waschen Sie kleine Wäschestücke (Söckchen, kleine Taschentücher, waschbare Gürtel etc.) in einem geeigneten Stoffbeutel oder in einem Kopfkissenbezug, weil diese Artikel zwischen Laugenbehälter und Trommel rutschen können.

• Waschen Sie vorgereinigte Wäsche, so müssen entflammbare Lösungsmittel vollständig verdunstet sein.

• Färbemittel müssen für den Einsatz in Waschautomaten geeignet sein. Beachten Sie unbedingt die Verwendungshinweise des Herstellers.
• Entfärbemittel können zu Korrosion führen. Aus diesem Grunde dürfen sie in Waschautomaten nicht verwendet werden.
• Nicht in die drehende Trommel greifen.
• Bevor Sie das Gerät öffnen, prüfen Sie stets durch die Einfülltür, ob das Wasser abgepumpt wurde. Sollte sich noch Wasser in der Maschine befinden, so pumpen Sie ab, bevor Sie die Einfülltür öffnen. Ziehen Sie im Zweifelsfall die Gebrauchsanweisung zu Rate (siehe Kapitel "Arbeitsabläufe beim Waschen").
• Lassen Sie die Einfülltür bis zu Ihrer nächsten Wäsche leicht geöffnet, damit die Türdichtung auch künftig wirksam bleibt und die Trommel austrocknen kann.
• Lassen Sie das Gerät nach dem Gebrauch nicht unnötig lange eingeschaltet. Schalten Sie den Hauptschalter aus und schließen Sie den Wasserhahn.

Sicherheit von Kindern

• Kinder können Gefahren, die im Umgang mit Elektrogeräten liegen, oft nicht erkennen. Sorgen Sie deshalb für die notwendige Aufsicht während des Betriebs und lassen Sie Kinder nicht mit dem Waschautomaten spielen.
• Verpackungsteile (z.B. Folien, Styropor) können für Kinder gefährlich sein. Erstickungsgefahr! Verpackungsteile von Kindern fernhalten.
• Überprüfen Sie vor dem Einfüllen der Wäsche, dass keine Kinder oder kleine Haustiere in die Trommel geklettert sind. Um dies verhindern zu können, ist der Waschvollautomat mit einer speziellen Sicherheitssperre ausgerüstet. Dazu den auf der Innenseite der Einfülltür angebrachten Drehknopf mit Hilfe einer Münze solange im Uhrzeigersinn drehen (ohne diesen dabei hineinzudrücken), bis sich die Einkerbung in waagrechter Position befindet.
  Um die Sperre zu lösen und die Tür erneut schließen zu können, muss der Drehknopf gegen den Uhrzeigersinn erneut in eine senkrechte Position gedreht werden.

P1076

Entsorgung

• Verpackungsentsorgung

Die recyclingfähigen Materialien der Verpackung sind mit dem Symbol gekennzeichnet und sollten grundsätzlich der Wiederverwertung zugeführt werden.

PE< steht für Polyethylen
PS< steht für Polystyrol
PP< steht für Polypropylen

• Entsorgung des Altgeräts

Wenn Sie Ihr Gerät eines Tages endgültig außer Betrieb nehmen, bringen Sie es bitte zum nächsten Recyclingcenter oder zu Ihrem Fachhändler, der es gegen einen geringen Unkostenbeitrag zurücknimmt.

Umwelttipps

Am sparsamsten und umweltverträglichsten wird gewaschen, wenn Sie die folgenden Tipps beachten:

• Nutzen Sie nach Möglichkeit die maximale Beladungsmenge des jeweiligen Programms.
• Dosieren Sie das Waschmittel entsprechend Wasserhärte, Verschmutzungsgrad und Wäschemenge.

Technische Daten

Abmessungen Höhe 85 cm

Breite 60 cm

Tiefe 59 cm

Fassungsvermögen (Trockenwäsche):

• Koch- u. Buntwäsche 4,5 kg
  – Pflegeleicht u. Feinwäsche 2 kg
  – Wolle/Handwäsche 1 kg

Schleuderdrehzahl (max.) 1000 U/min (ZWF 3102)

1200 U/min (ZWF 3122)

Spannung 220-230 V/50 Hz

Absicherung 10 A

Gesamtanschlusswert 2200 W

Wasserdruck:

min.

max. 0,8 MPa

0,05 MPa

Dieses Gerät hat das «CE»-Zeichen und entspricht somit den folgenden EG-Richtlinien:

73/23/EWG vom 19.02.73 - Niederspannungsrichtlinien

89/336/EWG vom 03.05.89 (einschließlich Änderungsrichtlinien 92/31/EWG) - EMV-Richtlinie.

- Bei der Entsorgung des Waschautomaten: Ziehen Sie den Netzstecker, zerstören Sie das Türschloss, schneiden Sie die elektrische Zuleitung ab und beseitigen Sie den Stecker mit der Restleitung. So können spielende Kinder sich nicht einsperren und nicht in Lebensgefahr geraten.

Das Symbol auf dem Produkt oder seiner Verpackung weist darauf hin, dass dieses Produkt nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden muss. Durch Ihren Beitrag zum korrekten Entsorgen dieses Produkts schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet. Weitere Informationen über das Recycling dieses Produkts erhalten Sie von Ihrem Rathaus, Ihrer Müllabfuhr oder dem Geschäft, in dem Sie das Produkt gekauft haben.

• Für normal verschmutzte Wäsche genügt ein Programm ohne Vorwäsche.
• Durch geeignete Vorbehandlung können Flecken und begrenzte Anschmutzungen entfernt werden. Dann können Sie bei niedrigerer Temperatur waschen.
• Für normal verschmutzte Wäsche genügt ein Programm ohne Vorwäsche.
• Durch geeignete Vorbehandlung können Flecken und begrenzte Anschmutzungen entfernt werden. Dann können Sie bei niedrigerer Temperatur waschen.

Installation

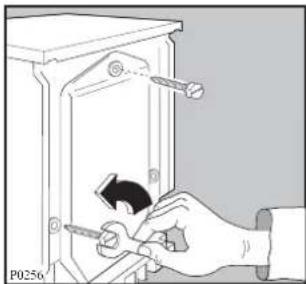

Entfernen der Transportsicherung

Vor der Installation müssen Sie die Transportsicherungen entfernen.

Gehen Sie wie folgt vor:

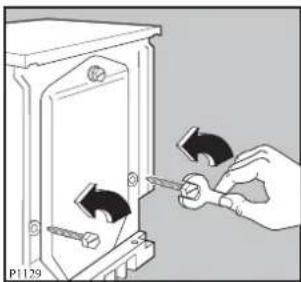

1. Schrauben Sie mit dem beiliegenden Schlüssel, die zwei unteren Schrauben an der Rückwand des Waschautomaten heraus.
2. Ziehen Sie die zwei Plastikzapfen heraus.

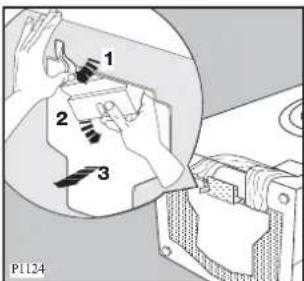

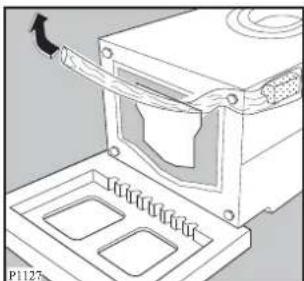

1. Legen Sie das Gerät auf die Rückwand und passen Sie dabei auf, dass die Schläuche nicht gequetscht werden. Legen Sie zu diesem Zweck zwischen Maschine und Fußboden einen von den Verpackungswinkeln.
2. Entfernen Sie den Polystyrolblock vom Waschmaschinenboden und lösen Sie die zwei Nylonhüllen.
3. Ziehen Sie sorgfältig den linken Folienschlauch nach rechts und dann nach unten heraus.

1 2 3 P1124

1. Ziehen Sie sorgfältig den rechten Folienschlauch nach links und dann nach oben heraus.

1. Stellen Sie die Maschine wieder gerade auf und schrauben Sie die restliche Schraube an der Rückwand aus. Ziehen Sie den Plastikzapfen heraus.

2. Verschließen Sie alle Löcher mit den Plastikstöpseln, die sich im Beipack befinden.

P0256

P0020

Hinweis:

Wir empfehlen, die Transportsicherungsteile aufzubewahren, um sie bei Umzug wieder verwenden zu können.

Aufstellung

Der Waschautomat kann auf jedem ebenen und stabilen Fußboden aufgestellt werden. Er muss mit allen vier Füßen fest auf dem Boden stehen.

Waagrechte, einwandfreie Aufstellung, zum Beispiel mit einer Wasserwaage, überprüfen.

Kleine Unebenheiten lassen sich durch Heraus- oder Hineindrehen der Gerätefüße ausgleichen.

Unebenheiten des Bodens dürfen niemals durch Unterlegen von Holz, Pappe oder ähnlichen Materialien ausgeglichen werden!

Zum Kaltwasseranschluss ist ein Wasserhahn mit Schlauchverschraubung 3/4" erforderlich.

Der Waschautomat kann ohne zusätzlichen Rückflussverhinderer an jede Wasserleitung angeschlossen werden.

Das Gerät entspricht den nationalen Vorschriften (z.B. Deutschland - DVGW).

Den auf der Rückwand des Geräts vorhandenen Zulaufschlauch am Wasserhahn fest anschrauben. Alte, bereits benutzte Schläuche dürfen nicht verwendet werden.

Das Schlauchende an der Maschinenrückwand kann in allen Richtungen gedreht werden.

Positionieren Sie den Schlauch richtig, indem Sie die Schlauchverschraubung etwas lockern. Dann drehen Sie sie wieder fest zu, um Wasseraustritt zu vermeiden.

Mitgeliefert wird ein Druckschlauch von 1,5 m Länge.

Prüfen Sie bei geöffnetem Wasserhahn (unter vollem Leitungsdruck) die Anschlussstelle am Gerät und am Wasserhahn auf Dichtheit.

Verlängern Sie niemals den vorinstallierten Zulaufschlauch. Verwenden Sie nur einen neuen, durchgehenden Schlauch vom Geräteanschluss bis zum Wasserhahn.

Der Kundendienst hält derartige Schläuche bereit (1,82 m Länge).

Eventuelle besondere Vorschriften des örtlichen Wasserwerks sind genauestens zu beachten!

Wasserablauf

Der Ablaufschlauch kann wie folgt positioniert werden:

1. Über den Waschbeckenrand mit Hilfe des beiliegenden Krümmers. Wichtig ist, dass der Schlauch durch das schnelle Ausfließen des Wassers nicht vom Rande umkippt. Befestigen Sie ihn mit einer Schnur am Wasserhahn oder an einem Haken in der Wand.

2. In eine Ablaufrohrabzweigung des Waschbeckens.

Die Rohrabzweigung muss oberhalb des Siphons (Geruchverschlusses) sitzen, sodass sich die Krümmung mindestens 60 cm über dem Boden befindet.

2. In eine Ablaufrohrabzweigung des Waschbeckens.

Die Rohrabzweigung muss oberhalb des Siphons (Geruchverschlusses) sitzen, sodass sich die Krümmung mindestens 60 cm über dem Boden befindet.

3. In ein Ablaufrohr.

Empfohlen wird ein 65 cm hohes Standrohr; keinesfalls niedriger als 60 cm oder höher als 90 cm.

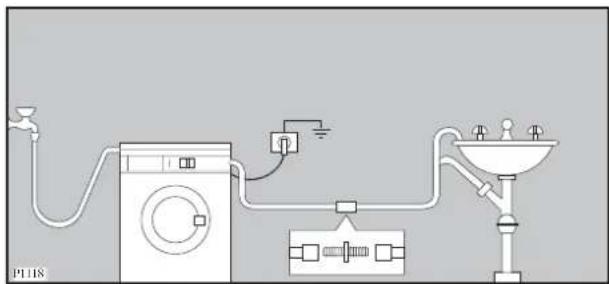

Das Ablaufschlauchende muss immer belüftet sein, d.h. der Rohrinnendurchmesser muss größer sein als der Schlauchaußendurchmesser.

Der Ablaufschlauch darf höchstens bis zu einer Gesamtlänge von 400 cm verlängert werden. Dabei muss der Durchmesser des Verlängerungsschlauchs gleich groß wie der Innendurchmesser des Originalschlauchs sein. Verwenden Sie bitte ein dazu geeignetes Verbindungsstück.

Der Verlängerungsschlauch darf keine Knie aufweisen.

Er soll am Boden liegen und nur beim Ablauf emporsteigen.

Auslaufhöhe:

minimal.....60 cm

maximal .....90 cm

PL18

Elektrischer Anschluss

Der Anschluss darf nur über eine vorschriftsmäßig installierte Schutzkontakt-Steckdose an 220-230 V (50 Hz) erfolgen.

Der Anschlusswert beträgt ca. 2,2 kW.

Erforderliche Absicherung: 10 A - LS-L-Schalter.

Das Gerät entspricht den VDE-Vorschriften.

Besondere Vorschriften der örtlichen

Elektrizitätswerke sind genauestens zu beachten.

Die elektrische Sicherheit des Gérats ist nur gewährleistet, wenn das Erdungssystem der Hausinstallation vorschriftsmäßig installiert ist.

Das Netzkabel muss nur vom Kundendienst ausgetauscht werden.

Das Netzkabel muss nach Aufstellung des Gerätes leicht zugänglich sein.

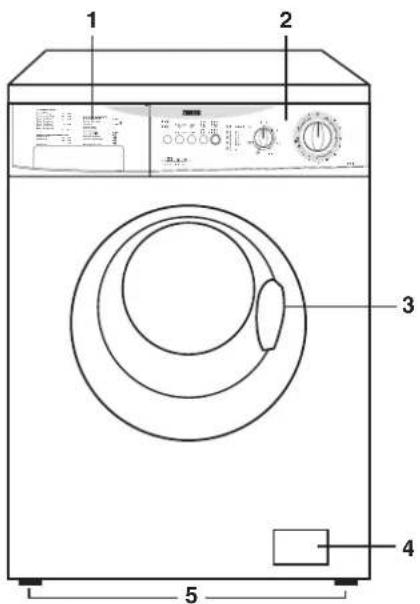

Ihr neuer Waschautomat

Ihr neuer Waschautomat erfüllt alle Anforderungen moderner Wäschepflege, mit großen Einsparungen von Wasser, Waschmittel und Energie.

• Die Einknopf-Programmwahl mit der zusammengefassten Waschprogramm- und Temperaturwahl ermöglicht eine einfache Bedienung.

• Die automatische Abkühlung der Waschlauge auf 60°C im Kochwasch-Programm vor dem Abpumpen verhindert eine Verformung der Kunststoff-Abwasserleitungen.

• Das spezielle Wollprogramm behandelt Ihre Wollsachen sehr schonend, dank seinem neu entwickelten Waschrhythmus.

• Das Unwucht-Kontrollsystem garantiert für gutes Standverhalten der Maschine während des Schleuderns.
• Die Öko-Klappe erlaubt die volle Ausnutzung des Waschmittels und reduziert den Wasserverbrauch mit folglicher Energie-Ersparung.

1 Waschmittelschublade
2 Bedienblende
3 Einfülltür
4 Laugenpumpe
5 Verstellbare Füße

1 2 3 4 5

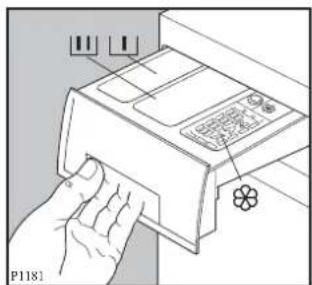

Waschmittelschublade

W Vorwaschmittel

Hauptwaschmittel

Pflegemittel (Weichspüler, Formspüler, Stärke)

Wahltasten und ihre Funktionen

Die verschiedenen Optionen sind nach der Programmeinstellung und vor dem Einschalten der Start/Pause-Taste zu wählen.

Durch Drücken der Tasten leuchten die zugeordneten Lampen auf. Beim nochmaligen Drücken erlöschen die Lampen.

Durch Blinken für ca. 2 Sekunden wird angezeigt, dass eine falsche Auswahl getroffen wurde.

1 Taste"Quick wash/Extra quick" (Kurz/Blitzprogramm)

Es können zwei verschiedene Funktionen gewählt werden:

- Quick wash: Anzuwenden bei leicht verschmutzter Wäsche aus Koch-/Buntwäsche und Pflegeleicht. Die Waschzeit wird verkürzt.

- Extra quick: Blitzprogramm für verschwitzte und leicht verschmutzte Wäsche (nicht für Wolle/Handwäsche).

Die entsprechende Kontrolllampe leuchtet.

Beide Funktionen können im Sparprogramm 60E nicht zugewählt werden.

Die Programmdauer wird der Wäscheart bzw. der gewählten Temperatur angepasst. Max. Beladung für Koch-/Buntwäsche 3 kg.

2 Taste "Prélavage/Voorwas" (Vorwäsche)

Wird die Taste gedrückt, bevor das Gerät gestartet wird, läuft das eingestellte Waschprogramm mit Vorwäsche ab.

Dies ist nur bei stark verschmutzter Wäsche erforderlich.

Die Vorwäsche endet bei Programmeinstellung Koch-/Buntwäsche und Pflegeleicht mit einem kurzen Schleudergang, bei Feinwäsche nur mit Abpumpen.

Im Programm "Wolle/Handwäsche" kann diese Funktion nicht zugewählt werden.

Durch Drücken der Taste werden in den Programmen "Koch-/Buntwäsche, Pflegeleicht und Feinwäsche" zwei zusätzliche Spülgänge durchgeführt.

Dies ist zu empfehlen in Gebieten mit besonders weichem Wasser und für Menschen mit empfindlicher Haut.

4 Taste "Demi-charge/Halve belading" (Halbe Füllmenge)

Durch Drücken dieser Taste wird die Wäsche in den Programmen "Koch-/Buntwäsche, Pflegeleicht" (A-B-C-D-F) bei geringer Füllmengen mit weniger Wasser gespült.

5 Taste "Départ/Pause/Start/Pauze" (Start/Pause)

Durch Drücken der Taste wird das eingestellte Programm gestartet. Die darüberliegende Lampe leuchtet nun konstant. Durch Drücken der Taste kann ein laufendes Programm jederzeit unterbrochen und durch einen erneuten Tastendruck wieder fortgesetzt werden. Während der Pause blinkt die Lampe oberhalb der Taste.

6 Programmablauf-Anzeige

Nach der Programmwahl leuchten alle die verschiedenen Programmphasen betreffenden Lampen auf.

Nach dem Start des Programms zeigt die Programmablaufanzeige in welchem Programmabschnitt das Gerät gerade arbeitet.

Prélavage/Lavage Voorwassen/Wassen Rinçage Spoelen Essorage Zwieren Vidange Afpompen Fin Einde

- Leuchtet die Lampe Prélavage/Voorwas Voorwassen/Wassen, bedeutet dies, dass die Maschine in Vorwäsche/in Betrieb ist.

- Rinçage+/Spoelen+ = Spülen.

- Essorage/Zwieren = Schleudern.

- Vidange/Afpompen = Schleudern.

- Wenn die Lampe Fin/Einde (Ende) leuchtet, ist das Programm beendet, die Tür kann geöffnet und die Wäsche entnommen werden.

Blinkt die Lampe ENDE, liegt ein Fehler vor:

- 4 Blinkzeichen: Einfülltür nicht geschlossen

- 2 Blinkzeichen: Das Wasser wird nicht abgepumpt

- 1 Blinkzeichen: Es läuft kein Wasser zu

Zur Behebung der Störung siehe Seite 58/59.

7 Schleudergeschwindigkeitswähler

Je nach Wäscheart können Sie die geeignetste Schleuderdrehzahl von max. 1000 oder 1200 U/min bis 500 U/min wählen.

Die Zwischenstellungen beziehen sich auf Schleuderdrehzahlen für Koch- Buntwäsche.

- Stellung 1000 oder 1200 entspricht 900 U/min für pflegeleichte Gewebe und Wolle bzw. 700 U/min für Feinwäsche.

- Stellung 500 entspricht 500 U/min für pflegeleichte Gewebe und Wolle bzw. 450 U/min für Feinwäsche.

- no2 = ohne Schleudern. Wird diese Position gewählt, werden alle Schleudergänge während des Programmablaufs abgeschaltet. Diese Funktion sollte bei sehr empfindlichen Geweben gewählt werden.

Die Maschine wird im Bereich "Koch-/Buntwäsche" 3 zusätzliche Spülgänge und im Programm

"Pflegeleicht" einen zusätzlichen Spülgang durchführen.

- Spülstopp

Durch Wählen dieser Funktion bleibt die Wäsche im letzten Spülwasser liegen, um Knitterbildung zu vermeiden.

Am Programmende leuchtet in der Programmablauf-Anzeige die Lampe END. Das Wasser muss abgepumpt werden, bevor die Einfülltür geöffnet werden kann. Gehen Sie wie folgt vor:

• Drehen Sie den Programmwähler auf "O".
• Wählen Sie das Programm Q (Aopumpen) oder R (Schleudern).

Bleibt der Schleudergeschwindigkeitswähler auf Stellung oder, führt die Maschine den Schleudergang auf 400 U/min. Sie können selbstverständlich den Wähler auf die gewünschte Stellung drehen.

- Drücken Sie die START/PAUSE-Taste.

8 Programmwähler

Die Maschine hat 5 verschiedene Waschbereiche:

• Koch- und Buntwäsche
• Pflegeleicht
- Feinwäsche
• Wolle/Handwäsche
• Zusatzprogramme

Programm löschen/Maschine ausschalten.

Durch Drehen des Knopfs nach rechts oder links wählen Sie den Waschbereich und die Waschtemperatur bzw. ein Sonderprogramm.

Symbole auf der Programmskala

Der Programmwähler muss am Ende des Programms auf O gedreht werden.

Achtung!

Wird während eines laufenden Programms der Programmwähler verdreht, wird dies durch das Blinken der Lampen der Programmablauf-Anzeige angezeigt. Das neu eingestellte Programm wird jedoch nicht ausgeführt.

i Tipps zum Waschen

Wäsche sortieren und vorbehandeln

• Beachten Sie die Pflegekennzeichen in den Wäschestücken und die Waschanweisung der Hersteller.
• Sortieren Sie die Wäsche nach: Kochwäsche, Buntwäsche, pflegeleichte Wäsche, Feinwäsche, Wolle.
• Farbige und weiße Wäsche gehören nicht zusammen. Weiße Wäsche vergraut dann beim Waschen.
• Neue farbige Wäsche kann beim ersten Waschen Farbe verlieren. Waschen Sie solche Stücke das erste Mal besser allein.
• Achten Sie darauf, dass keine Metallteile (z.B. Büroklammern, Sicherheitsnadeln, Stecknadeln) in der Wäsche verbleiben. Bezüge zuknöpfen, Reißverschlüsse, Haken und Ösen schließen. Lose Gürtel, lange Schürzenbänder zusammenbinden.
• Hartnäckige Flecken vor dem Waschen vorbehandeln. Stark verschmutzte Stellen evtl. mit einem Spezialwaschmittel oder einer Waschpaste einreiben.
• Gardinen besonders vorsichtig behandeln. Röllchen aus den Gardinen entfernen oder in ein Netz oder einen Beutel einbinden.

Temperaturen

95° für normal verschmutzte weiße Kochwäsche (wie z.B. Geschirrtücher, Handtücher, Tafelwäsche, Bettwäsche, usw.)

60° für normal verschmutzte farbechte Wäsche (wie z.B. Hemden, Blusen, Nachthemden, Herrenschlafanzüge, usw.) aus Leinen, Baumwolle oder synthetischen Fasern und für leicht verschmutzte Kochwäsche (z.B. Leibwäsche).

KALT

30°-40° für empfindliche Textilien (z.B. Gardinen), Mischgewebe mit Synthetikzusatz und Wolle mit Einnähetikett "mit Spezialausrüstung, filzt nicht" Der Wollwaschgang dieser Waschmaschine wurde gemäß den Woolmark-Standards geprüft und für das Waschen von waschmaschinenfesten Wollsiegel-Produkten empfohlen, vorausgesetzt, dass die Waschanleitung auf dem Einnäh-Etikett sowie die Anleitung des Herstellers dieser

Waschmaschine eingehalten wird. M9604. Handwaschbare Wolle und empfindliche Textilien mit dem Handwasch-Symbol 🎨 müssen im Programm gewaschen werden.

Wäschefüllmengen

Die Angaben über die max. Wäschemenge finden Sie in den Programmtabellen.

Faustregeln:

Baumwolle, Leinen: volle Trommel, aber nicht überladen.

Synthetiks: Trommel nicht mehr als 1/2 füllen.

Feinwäsche u. Wolle: Trommel nicht mehr als 1/3 füllen.

Jeweils maximale Beladung bedeutet optimale Nutzung von Wasser und Energie.

Bei stark verschmutzter Wäsche die Menge reduzieren.

Wäschegewichte

Folgende Gewichtsangaben können als Richtwert dienen.

Bademantel 1200 g

Serviette 100 g

Bettbezug 700 g

Bettuch 500 g

Kissenbezug 200 g

Tischtuch 250 g

Frottiertuch 200 g

Geschirrtuch 100 g

Damennachthemd 200 g

Damenschlüpfer 100 g

Herrenarbeitskittel 600 g

Herrenoberhemd 200 g

Herrenschlafanzug 500 g

Bluse 100 g Herrenunterhose 100 g

Fleckenentfernung

Flecke spezieller Art können mit Waschmittellauge allein nicht gelöst werden. Es empfiehlt sich, diese vor dem Waschen zu entfernen.

Blut: Frische Flecke sind mit kaltem Wasser auszuwaschen. Geronnenes Blut über Nacht mit Spezialwaschmittel einweichen. In Waschmittellauge ausreiben.

Ölfarbe: Mit Waschbenzin betupfen, Fleck auf weicher Unterlage vorsichtig klopfen, lockern, nochmals oder mehrmals betupfen.

Altes Fett: Mit Terpentin betupfen, auf weicher Unterlage mit Fingerspitze und Baumwolltuch ausklopfen.

Textilfarben: Mit Entfärber kochend behandeln (nur weiße Sachen).

Rost: Kleesalz, heiß gelöst, oder «Rostteufel» kalt. Vorsicht bei älteren Rostflecken, weil das Zellulosegefüge dann bereits angegriffen ist und das Gewebe zur Lochbildung neigt.

Stockflecken: Mit Chlorbleichlauge behandeln, gut spülen (nur weiße und chlorecht gefärbte Wäsche).

Gras: Heiße Seifenlauge mit etwas Salmiak, Reste mit Entfärber behandeln.

Kugelschreiber und Alleskleber: Mit Aceton flüssig (*) betupfen und auf weicher Unterlage ausklopfen.

Lippenstifte: Wie vorher mit Aceton (*), dann mit Alkohol behandeln. Restbestandteile auf weißen Stoffen mit Entfärber beseitigen.

Rotwein: In Waschmittellauge einweichen, spülen und mit Essig- oder Zitronensäure behandeln, wieder spülen. Rest evtl. mit Entfärber behandeln.

Tinte: Je nach Herkunft der Tinte erst mit Aceton (*), danach mit Essigsäure anfeuchten, Rest bei weißen Sachen mit Chlorbleichlauge behandeln, gut spülen.

Teerflecken: Mit Fleckenwasser, Alkohol oder Benzin vorbehandeln, anschließend mit Schmierseife einreiben.

Alle Lösemittelreste im Freien verdunsten lassen. (\*) Aceton nicht für Acetatseide benutzen!

Wasch- und Veredelungsmittel

Ein gutes Waschergebnis hängt von der Wahl und der richtigen Dosierung des Waschmittels ab. Die richtige Dosierung verhindert Verschwendungen und schützt die Umwelt. Obwohl die Waschmittel biologisch abbaubar sind, enthalten sie Substanzen, die das ökologische Gleichgewicht der Natur stören.

Die Wahl des Waschmittels ist abhängig von der Textilart (Pflegeleicht, Wolle, Baumwolle etc.), der Farbe der Textilien, der Waschtemperatur und dem Verschmutzungsgrad.

Sie können in diesem Waschautomaten alle empfohlenen handelsüblichen Markenvoll- und Spezialwaschmittel für Trommelwaschmaschinen verwenden.

– Pulverartige Vollwaschmittel für alle Textilarten.

– Pulverartige Feinwaschmittel für Pflegeleicht (max. 60°C) und Wolle.

- Flüssige Waschmittel, vorzugsweise für Waschprogramme mit niedrigen Waschtemperaturen (max. 60°C) für alle Textilarten oder speziell nur für Wolle.

– Baukasten-Waschmittel für eine getrennte Dosierung von Grundwaschmittel, Enthärter und Bleiche/Fleckensalz.

Das Wasch- und eventuelle Veredelungsmittel wird vor Beginn des Waschprogramms in die betreffenden Fächer der Waschmittelschublade eingeführt.

Flüssigwaschmittel mit von der Waschmittelindustrie angebotenen Dosierhilfen zugeben.

Hinweise auf Waschmittelpackung beachten.

Eventuelle flüssige Zusatzmittel zum Weichspülen oder Stärken der Wäsche müssen vor Beginn des Waschprogramms in das Fach mit dem Symbol gefüllt werden.

Dosierung gemäß den Empfehlungen der Hersteller der Produkte.

Waschmitteldosierung

Die Waschmittelart und -menge richtet sich nach der Textilart und -menge, dem Verschmutzungsgrad der Wäsche sowie der Wasserhärte des verwendeten Leitungswassers.

Die Wasserhärte ist eingeteilt in sogenannte Wasserhärtebereiche.

Auskunft über den Wasserhärtebereich erteilt Ihnen das zuständige Wasserwerk oder Ihre Gemeindeverwaltung.

Befolgen Sie die Dosierhinweise der Waschmittelhersteller.

Dosieren Sie etwas weniger wenn:

- Sie wenig Wäsche waschen

– die Wäsche nur leicht verschmutzt ist

– die Lauge in der Hauptwäsche stark schäumt.

Wasserhärteangaben

Härte-bereich	Eigenschaft	deutsche Härte
		°dH	m mol
1	weich	0-7	0-1,3
2	mittel	8-14	1,4-2,5
3	hart	15-21	2,6-3,6
4	sehr hart	über 21	über 3,6

i Arbeitsabläufe beim Waschen

Vor dem ersten Waschen gießen Sie etwa 2 Liter Wasser in das Fach für Hauptwäsche U Somit kann die ÖKO-Klappe beim nächsten Programmstart ordnungsgemäß funktionieren. Wir raten Ihnen, zur Reinigung von Trommel und Bottich einen Kochwaschgang ohne Wäsche durchzuführen. Füllen Sie bitte 1/2 Messbecher Waschmittel in das Fach der Waschmittel schublade. Anschließend können Sie Ihr Gerät in Betrieb nehmen.

1. Wäsche einlegen

Öffnen Sie die Einfülltür. Die Wäschestücke entfalten und locker in die Waschtrommel einfüllen. Möglichst große und kleine Wäschestücke gemischt waschen.

2. Waschmittel einfüllen

Ziehen Sie die Waschmittelschublade aus der Bedienblende, bis sie nicht mehr weiter läuft. Geben Sie die notwendige Waschmittelmenge in das Fach für die Hauptwäsche Wird die Vorwäsche-Funktion gewählt, so geben Sie auch das Waschpulver im Fach leih.

3. Zusatzmittel einfüllen

Eventuelle flüssige Zusatzmittel zum Weichspülen oder Stärken der Wäsche können in das Fach gefüllt werden. Das Niveau MAX nicht überschreiten.

4. Waschprogramm einstellen

Drehen Sie den Programmwähler auf die gewünschte Stellung. Die Lampe der Start/Pause-Taste blinkt.

5. Schleuderdrehzahl oder Funktion

NO / 📋 wählen.

Drehen Sie den Wähler auf die gewünschte Stellung. ZWF 3102 ZWF 3122

1000 900 700 500

1200 900 700 500 M

6. Zusatzfunktion(en) wählen

Die entsprechende Kontrolllampe leuchtet.

Quick wash Cats quick Prélavage Flurçage+ Demi- charge Voorwas Spoolen+ Halve teblading

7. Waschprogramm starten

Drücken Sie die Start/Pause-Taste: Die darüberliegende Lampe leuchtet nun konstant. Die Lampe Prélavage/Lavage (Voorwassen/Wassen) leuchtet.

Départ/ Pause Start/ Pauze

8. Function-/Programm Änderung

So lange das Waschprogramm noch nicht gestartet wurde, kann die Programmwahl noch geändert werden.

Wurde das Programm gestartet, ist eine Korrektur der Zusatzfunktionen nur möglich, wenn das Programm durch die "Pause"-Taste unterbrochen wird.

Soll das Waschprogramm mittels Wahlschalter korrigiert werden, muss der Programmwähler auf Position O gedreht werden. Das Wasser bleibt im Bottich. Neu Programm einstellen und Start/Pause-Taste erneut drücken. Das neu eingestellte Programm startet, ohne das Wasser abzupumpen.

9. Programm-Unterbrechung

Durch Drücken der "Start/Pause"-Taste kann ein laufendes Programm gestoppt werden. Die Lampe blinkt.

Das Programm wird durch erneuten Tastendruck fortgesetzt.

10. Programm löschen

Soll ein bereits laufendes Programm annulliert werden, den Programmwähler auf Position "O" drehen.

Das vorher gewählte Programm ist nun gelöscht. Ein anderes Programm kann gewählt werden.

11. Türöffnung während eines laufenden Programms

Die Maschine auf PAUSE stellen (die START/ PAUSE-Taste drücken).

Warten sie ein paar Minuten, bevor Sie die Einfülltür öffnen, damit sich die Sicherheitssperre lösen kann.

Die Tür kann geöffnet werden, wenn folgende Bedingungen erfüllt sind:

• Die Wassertemperatur muss unter 55°C liegen.
• Das Wasserniveau muss niedrig sein.
• Die Waschtrommel muss nicht in Bewegung sein.

Wenn es unbedingt notwendig ist, die Einfülltür zu öffnen und die o.e. Bedingungen nicht gegeben sind, schalten Sie das Gerät durch Drehen des Programmwählers auf "O" ab.

Nach ca. 2 Minuten kann die Einfülltür geöffnet werden. (Wasserstand im Gerät und Wassertemperatur beachten!)

Programm wieder einstellen und START-Taste drücken: das Programm geht weiter.

12. Programmende

Die Maschine bleibt automatisch stehen.

Wurde die Option SPÜLSTOPP gewählt, so bleibt die Lampe "ENDE" eingeschaltet, die Lampe über der Start/Pause-Taste erlischt, d.h. das Wasser muss noch abgepumpt werden, bevor die Einfülltür geöffnet werden kann.

Dazu Programmwähler auf "O" drehen und dann Programm Q (Abpumpen) oder R (Schleudern) wählen. Stellen Sie die gewünschte Drehzahl mittels des entsprechenden Wählers ein.

Schalten Sie die Maschine durch Drehen des Programmwählers auf "O" ab.

Warten sie ein paar Minuten, bevor Sie die Einfülltür öffnen, damit sich die Sicherheitssperre lösen kann.

Nehmen Sie die Wäsche heraus.

Kontrollieren Sie die Trommel auf vollständige Entleerung, sonst könnten Textilien beim nächsten Waschen Schaden nehmen (z.B. einlaufen) oder auf andere Wäsche abfärben.

Wenn nicht mehr gewaschen wird, schließen Sie den Wasserhahn und ziehen Sie vorsorglich den Stecker aus der Steckdose. Lassen Sie die Einfülltür spaltbreit geöffnet, damit die Feuchtigkeit aus der Trommel verdunsten kann.

Internationale Pflegekennzeichen

Symbole für die Pflegebehandlung von TextilienStand 1993
WASCHEN(Waschbottich)
	Normal-wasch-gang	Schon-wasch-gang	Normal-wasch-gang	Schon-wasch-gang	Normal-wasch-gang	Schon-wasch-gang	Spezial-Schon-wasch-gang	Schon-wasch-gang	Hand-wäsche	nicht waschen
	Die Zahlen im Waschbottich entsprechen den maximalen Waschtemperaturen, die nicht überschritten werden dürfen. Der Balken unterhalb des Waschbottichs verlangt nach einer (mechanisch) milderen Behandlung (zum Beispiel Schongang). Er kennzeichnet Waschzyklen, die sich zum Beispiel für pflegeleichte und mechanisch empfindliche Artikel eignen.
CHLOREN(Dreieck)
	Chlorbleiche möglich								Chlorbleiche nicht möglich
BÜGELN(Bügeleisen)
	heiß bügeln mäßig			heiß bügeln nicht heiß bügeln nicht bügeln
	Die Punkte kennzeichnen die Temperaturbereiche der Reglerbügeleisen.
CHEMISCH-REINIGUNG(Reinigungstrommel)
									keine Chemisch-reinigung möglich
	Die Buchstaben sind für den Chemischreiniger bestimmt. Sie geben einen Hinweis auf die in Frage kommenden Lösemittel.Der Balken unterhalb des Kreises verlangt bei der Reinigung nach einer Beschränkung der mechanischen Beanspruchung, der Feuchtigkeitszugabe und der Temperatur.
TUMBLER-TROCKNUNG(Trockentrommel)
	Trocknen mit normaler thermischer Belastung					Trocknen mit reduzierter thermischer Belastung			Trocknen im Tumbler nicht möglich
	Die Punkte kennzeichnen die Trocknungsstufe der Tumbler (Wäschetrockner).

Programmübersicht

WASCHPROGRAMME

Programm	Temperatur/Programm	Textilien	Zusatzfunktion über Tasten	Wäsche-menge max.	Verbrauchswerte*
					Strom kWh	Wasser Liter	Zeit Min.
AKoch-wäsche	95°COTTON	Kochwäsche, z.B. normal verschmutzte Berufswäsche, Bett-, Tisch- und Unterwäsche, Handtücher	KURZ BLITZPROGRAMM VORWÄSCHE EXTRA SPÜLEN HALBE FÜLLMENGE SCHLEUDERN	4,5 kg	1.9 53	140
BECO Koch-/Bunt-wäsche	60°COTTON	Koch-/Buntwäsche, z.B. leicht verschmutzte, Bett-, Tisch- und Unterwäsche, Handtücher	VORWÄSCHE EXTRA SPÜLEN HALBE FÜLLMENGE SCHLEUDERN	4,5 kg	0.85 49	120
CKoch-/Bunt-wäsche	60°COTTON	Farbechte Buntwäsche aus Leinen oder Baumwolle, Bett- und Tisch-wäsche, Handtücher	KURZ BLITZPROGRAMM VORWÄSCHE EXTRA SPÜLEN HALBE FÜLLMENGE SCHLEUDERN	4,5 kg	1.1 49	115
DKoch-/Bunt-wäsche	40°COTTON	Farbempfindliche Buntwäsche, Hemden, Blusen, Leibwäsche, Frottée	KURZ BLITZPROGRAMM VORWÄSCHE EXTRA SPÜLEN HALBE FÜLLMENGE SCHLEUDERN	4,5 kg	0.5	49	113
FBuntwäsche	30°COTTON	Farbempfindliche Buntwäsche, Hemden, Blusen, Leibwäsche, Frottée	KURZ BLITZPROGRAMM VORWÄSCHE EXTRA SPÜLEN HALBE FÜLLMENGE SCHLEUDERN	4,5 kg	0.33 49	110
GPflegeleicht	60°SYNTHETIC	Synthetiks, Leibwäsche, bügelfreie Hemden, Blusen	KURZ BLITZPROGRAMM VORWÄSCHE EXTRA SPÜLEN SCHLEUDERN	2 kg	0.85 52	90
HPflegeleicht	40°SYNTHETIC	Synthetiks, Leibwäsche, bügelfreie Hemden, Blusen	KURZ BLITZPROGRAMM VORWÄSCHE EXTRA SPÜLEN SCHLEUDERN	2 kg 0.4	49 75
JPflegeleicht	30°SYNTHETIC	Synthetiks, Leibwäsche, bügelfreie Hemden, Blusen	KURZ BLITZPROGRAMM VORWÄSCHE EXTRA SPÜLEN SCHLEUDERN	2 kg 0.2		49	65

Das Programm B "Buntwäsche 60°" ist das Bezugsprogramm für die Angaben auf dem Energie-Etikett, gemäß Richtlinie 92/75/EWG:

Strom: 0.85 kWh, Wasser: 49 Liter, Zeit: 120 Min.

* Bei den angeführten Verbrauchswerten handelt es sich um ca. Werte, die von Wäschemenge, Wäscheart, Wassereinlauftemperatur und Umgebungstemperatur abhängig sind. Diese beziehen sich auf die höchste Waschtemperatur, die für das betreffende Programm vorgesehen ist.

Programmübersicht

WASCH-/SONDERPROGRAMME

Programme	Temperature/Programme	Programm-beschreibung	Zusatzfunktion über Tasten	Wäsche-menge max.	Verbrauchswerte*
					Strom kWh	Wasser Liter	Zeit Min.
K Feinwäsche	40° DELICATES	Separates Programm für alle zarten Gewebe, z.B. Gardinen	BLITZPROGRAMM VORWÄSCHE EXTRA SPÜLEN SCHLEUDERN	2 kg 0.5	52 60
L Hand-wäsche	30° HANDWASH	In diesem Program können alle Textilien mit dem “Handwasch-Symbol” gewaschen werden	SCHLEUDERN	1 kg	0.23	53	50
M Wolle	30° WOOL	Geprüftes Wollwaschprogramm für Wollsiegelmaschenwaren mit Einnähetikett «mit Spezialausrüstung - filzt nicht»	SCHLEUDERN	1 kg 0.23		53	50
N Wolle	WOOL	Geprüftes Wollwaschprogramm für Wollsiegelmaschenwaren mit Einnähetikett «mit Spezialausrüstung - filzt nicht»	SCHLEUDERN	1 kg 0.02	53		40
P Spülen	Handgewaschene Textilien können mit diesem Progr. gespült werden	3 Spülgänge mit Zusatzmittel Kurzschleudern	EXTRA SPÜLEN SCHLEUDERN	4,5 kg 0.05		52	30
Q Abpumpen	Zum Abpumpen des letzten Spül-wassers bei den Programmen mit Spülstopp	Wasserablauf		/	-	-	2
R Schleudern	Separates Schleudern für alle Textilien.	Schleudern (900 rpm) Kurzschleudern (weniger als 900 rpm)	SCHLEUDERN	4,5 kg	-	-	10
O Programm löschen/AUS	Annullierung des eingestellten Programms Ausschalten der Maschine			/	-	-	-

* Bei den angeführten Verbrauchswerten handelt es sich um ca. Werte, die von Wäschemenge, Wäscheart, Wassereinlauftemperatur und Umgebungstemperatur abhängig sind.

Pflege und Wartung

Einwandfreies Waschen und Funktionieren des Waschautomaten hängen auch von der Pflege ab.

1. Äußere Reinigung

Benützen Sie nur Wasser und neutrale Seife und trocknen Sie anschließend das Gerät gründlich. (Vor dem Reinigen den Stecker herausziehen).

Wichtig: Alkohol, Lösemittel und dgl. dürfen nicht verwendet werden.

2. Gummimanschette

Kontrollieren Sie ab und zu die Gummimanschette am Umfang der Einfüllöffnung und entfernen Sie evtl. Fremdkörper, die mit der Wäsche ins Gerät gelangen und sich dort in der Falte ablagern können.

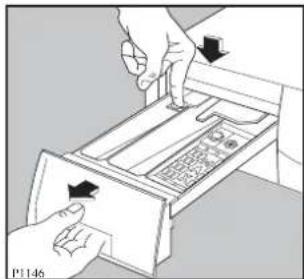

3. Reinigung der Waschmittelschublade

Die Fächer der Waschmittelschublade sollten von allen erkennbaren Waschmittelablagerungen gesäubert werden.

Ziehen Sie die Waschmittelschublade durch Drücken der Arretierungs-Taste heraus.

Reinigen Sie sie unter fließendem Wasser.

Der obere Teil des Weichspülmittelfaches ist auch herausnehmbar.

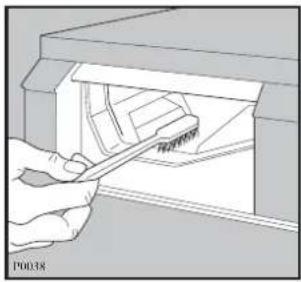

Auch im Gehäuseinneren (Sitz der Waschmittelschublade) sollten Sie alle Ablagerungen von Waschmitteln beseitigen.

4. Reinigung des Wassereinlaufsiebs

Falls Sie merken, dass trotz ausreichendem Wasserdruck das Wasser nur langsam einläuft, dann sollten Sie nachprüfen, ob das Sieb am Wasserzulauf verstopft ist. Schließen Sie den Wasserhahn und dann schrauben Sie den Schlauch vom Hahn ab. Reinigen Sie das Sieb mit einer Zahnbürste. Schrauben Sie dann den Schlauch am Wasserhahn wieder fest an.

5. Reinigung der Laugenpumpe

Die Laugenpumpe muss regelmäßig kontrolliert werden und insbesondere wenn

- das Wasser nicht abgepumpt bzw. der Schleudergang nicht durchgeführt wird

- die Maschine ein ungewöhnliches Geräusch beim Schleudern erzeugt, das durch eventuelle Fremdkörper, wie z.B. Büroklammern, Sicherheitsnadeln usw. im Pumpengehäuse verursacht werden könnte.

Folgende Handgriffe sind erforderlich:

• Netzstecker ziehen.
• Abkühlung der evtl. aufgeheizten Lauge abwarten.
• Pumpenklappe durch Drücken öffnen.

• Ein flaches Auffanggefäß auf dem Boden legen, um das ablaufende Wasser aufzufangen.
• Notentleerungsschlauch aus seinem Sitz herausziehen, Auffanggefäß unterstellen und Verschlussstopfen des Schlauchs herausziehen.
• Wenn das Wasser vollständig abgelaufen ist, Deckel der Laugenpumpe entgegen Uhrzeigersinn abschrauben und herausziehen.

• Eventuelle Fremdkörper aus Pumpengehäuse entfernen, wie in der Abb. angezeigt wird.
• Notentleerungsschlauch verschließen und wieder einsetzen.

P1116

• Pumpendeckel im Uhrzeigersinn festschrauben.
• Klappe schließen.

6. Notentleerung

Wenn Sie aus zwingenden Gründen das Gerät entleeren müssen, gehen Sie bitte wie folgt vor:

• Netzstecker aus der Steckdose ziehen.
  • Wasserhahn schließen.
• Abkühlung der evtl. aufgeheizten Lauge abwarten.
• Pumpen-Klappe öffnen.
• Ein flaches Auffanggefäß bereitstellen, um die ablaufende Waschlauge aufzufangen.
• Notentleerungsschlauch herausziehen, Auffanggefäß unterstellen, Verschlussstopfen des Schlauchs herausziehen. Die Waschlauge läuft ab. Je nach Laugenmenge kann es erforderlich sein, das Auffanggefäß mehrfach auszuleeren. Dazu den Notentleerungsschlauch zwischenzeitlich wieder mit dem Verschlussstopfen verschließen.

Wenn die Waschlauge vollständig abgelaufen ist:

• Laugenpumpe ggf. reinigen.
- Notentleerungsschlauch verschließen und wieder einsetzen.
- Klappe schließen.

7. Frost

Sollte Ihr Waschautomat Temperaturen von weniger als 0°C ausgesetzt sein, so müssen Sie einige Vorsichtsmaßnahmen ergreifen.

• Netzstecker herausziehen.
- Wasserhahn schließen und Wasserzulaufschlauch vom Hahn abschrauben.
- Das Ende des Zulauf- u. Notentleerungsschlauchs in ein Gefäß auf dem Boden legen. Verschlussstopfen des Notentleerungsschlauchs herausziehen und Wasser auslaufen lassen.
- Zulaufschlauch am Gerät wieder fest verschrauben, Notentleerungsschlauch verschließen und wieder einsetzen.

So wird verhindert, dass Wasser im Innern des Waschautomaten bleibt, das beim Gefrieren Schaden anrichten könnte.

Vor Inbetriebnahme des Waschautomaten darauf achten, dass die Raumtemperatur höher als 0°C ist.

Wichtig!

Nach jeder Entleerung des Geräts über den Notentleerungsschlauch müssen Sie etwa 2 Liter Wasser in das Fach für die Hauptwäsche der Waschmittelschublade gießen und das Programm "Abpumpen" einstellen. Dadurch wird die ÖKO-Klappe aktiviert und es wird vermieden, dass eine gewisse Menge Waschmittel beim nächsten Waschen ungenützt bleibt.

Behebung kleiner Funktionsstörungen

Einige Hinweise zur Behebung kleiner Störungen, bevor Sie einen Fachmann zu Rate ziehen.

Während des Betriebs der Maschine kann die Ende-Lampe blinken:

• 4 Blinkzeichen: Einfülltür nicht geschlossen
• 2 Blinkzeichen: Das Wasser wird nicht abgepumpt
• 1 Blinkzeichen: Es läuft kein Wasser zu

Nachdem die Ursachen behoben wurden, die START/PAUSE-Taste drücken, um das unterbrochene Programm fortzusetzen. Kann die Störung nicht behoben werden, sich an den nächsten Kundendienst wenden.

Störungen Mögliche Ursachen
.Die Maschine startet nicht:	Ist die Einfülltür richtig geschlossen?Sitzt der Netzstecker fest in der Steckdose?Führt die Steckdose Spannung, ist die Sicherung intakt? (mit einer Tischlampe prüfen)Ist der Programmwähler richtig eingestellt?Ist die START-PAUSE-Taste gedrückt?Ist der Wasserhahn geöffnet?
.Die Maschine nimmt kein Wasser an:	Ist der Wasserhahn geöffnet?Ist das Sieb im Wasserzulauf verstopft?Ist der Zulaufschlauch geknickt?Ist die Einfülltür geschlossen?
.Die Maschine nimmt das Wasser an, aber dieses fließt wieder aus dem Ablaufschlauch ab:	Das Ende des Ablaufschlauches liegt nicht hoch genug vom Boden. Lesen Sie nochmals die betreffenden Anweisungen in diesem Handbuch.
.Die Maschine pumpt das Wasser nicht ab bzw. schleudert nicht:	Ist der Ablaufschlauch geknickt?Wurde ein Programm mit Funktion oder gewählt?Ist die Laugepumpe verstopft?
.Wasser befindet sich auf dem Boden:	Wurde zuviel oder falsches Waschmittel eingefüllt? Genauer dosieren!Sind die Verschraubungen am Wasserzulauf-schlauch fest angezogen?Ist der Ablaufschlauch beschädigt?Ist die Waschmittelschublade sauber?Wurde der Notentleerungsschlauch verschlossen?
.Die Maschine vibriert stark beim Schleudern:	Ist die Transportsicherung vollständig entfernt?Haben die Stellfüße festen Bodenkontakt?Wurde zu wenig Wäsche in die Trommel eingefüllt?Ist die Wäsche in der Trommel gleichmäßig verteilt?
.Die Einfülltür lässt sich nicht öffnen:	Ist ein Programm in Betrieb?Ist die Tür noch verriegelt?Die Maschine befindet sich in der Heizphase bzw. der Wasserstand in der Maschine geht über den unteren Bereich der Tür hinaus.
Das Schleudern beginnt verzögert bzw. die Wäsche ist am Programmende nicht ausgeschleudert:	Das Unwucht-Kontrollsystem der Maschine hat aufgrund ungünstiger Wäscheverteilung angesprochen. Die Wäsche wird durch Drehrichtungswechsel der Trommel aufgelockert, neu verteilt und wieder angeschleudert. Dies kann mehrmals der Fall sein, bis die Unwucht beseitigt ist und das Schleudern endgültig ablaufen kann. Die Auflockerungsphase dauert ca. 10 Minuten. Sollte nach dieser Zeit die Wäsche nicht aufgelockert sein, führt die Maschine das Schleuderprogramm nicht aus.
Das Geräuschbild ist ungewohnt:	Das Gerät besitzt ein modernes Antriebssystem, das im Vergleich zu früheren Antrieben ein abweichendes Geräuschbild erzeugt. Dieser neue Antrieb ermöglicht den Sanftanlauf bzw. die bessere Wäscheverteilung beim Schleudern. Hierdurch wird das Standverhalten verbessert.
Kein Wasser ist in der Trommel zu sehen:	Moderne Waschmaschinen arbeiten sehr sparsam mit niedrigen Wasserständen. Das Wasch- und Spülergebnis ist trotzdem einwandfrei.
Das Waschergebnis ist nicht zufriedenstellend:	Wurde die falsche Menge oder das falsche Waschmittel eingefüllt?Unterdosierung führt zu Wäschevergrauung und Kalkablagerungen im Gerät.Wurden spezielle Verschmutzungen vorbehandelt?Wurde die richtige Temperatur gewählt?
Nach dem letzten Spülen ist noch Schaum sichtbar:	Moderne Waschmittel können auch im letzten Spülgang noch Schaum verursachen. Die Wäsche ist dennoch ausreichend gespült.
Weiße Rückstände finden sich auf der Wäsche:	Es handelt sich um unlösliche Inhaltsstoffe moderner Waschmittel. Sie sind nicht Folge einer unzureichenden Spülwirkung. Wäsche schütteln oder ausbürsten. Vielleicht sollten Sie die Wäsche in Zukunft vor dem Waschen wenden. Waschmittelauswahl überprüfen, eventuell Flüssigwaschmittel einsetzen.

Sollten Sie mit Ihren Prüfungen zu keinem Resultat und Erfolg kommen, so steht Ihnen für die Betreuung Ihres Geräts ein gut ausgerüsteter, technischer Kundendienst zur Verfügung.

Die Anschriften sind im beigepackten Verzeichnis zu finden.

Bitte geben Sie bei einer Meldung immer an: vollständige Anschrift, Telefon- Nr. mit Vorwahl, sowie das Modell und die Produkt- bzw. Serien-Nr. Ihres Geräts.

Diese Daten sind dem Typschild zu entnehmen.

P0042 BD Mad. ...... Prod. No. ...... Ser. No. ......
