BEDIENUNGSANLEITUNG TS100 532 Schwaiger

BEDIENUNGSANLEITUNG TS100 532

Übersicht

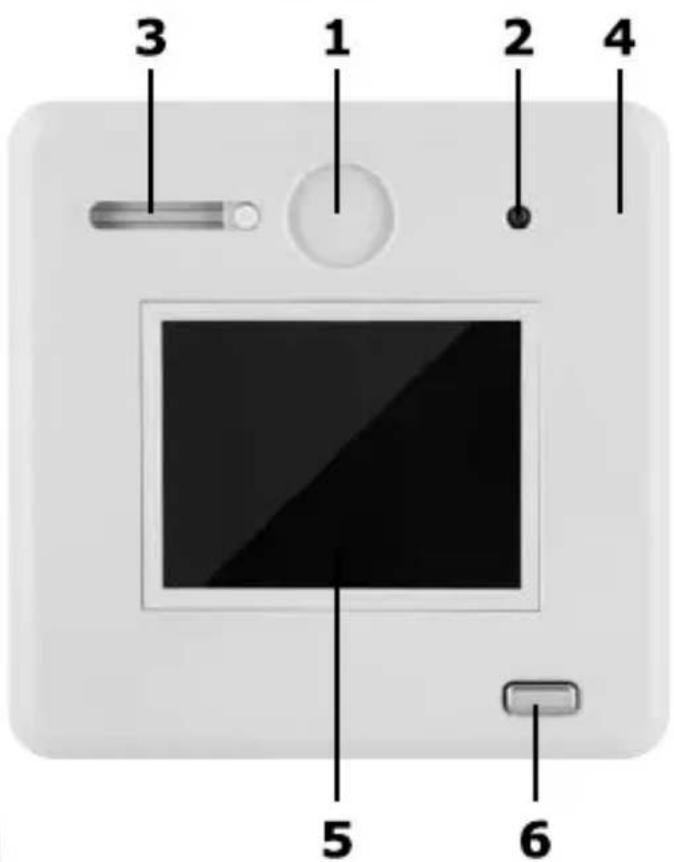

Innen

1 Optische Guckloch-Abdeckung
2 LED-Anzeige
3 Schieber für Guckloch-Abdeckung
4 Abnehmbare Blende
5 2,4" Display
6 Einschaltknopf

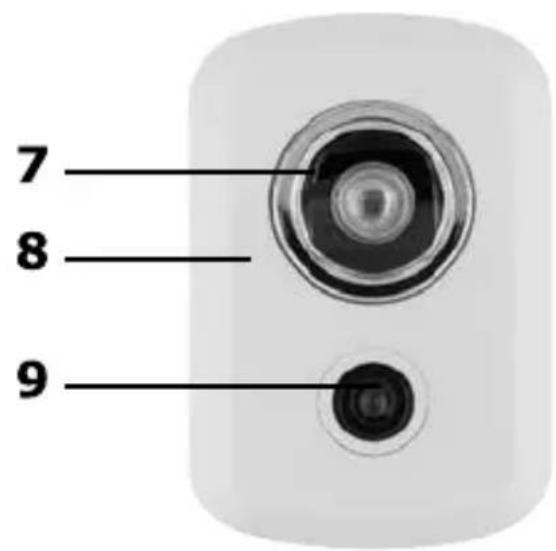

Aussen

7 Guckloch
8 Kameraeinheit
9 Kameralinse
10 Montagewerkzeug
11 Messwerkzeug

Lesen Sie die gesamte Bedienungsanleitung bevor Sie mit der Montage beginnen! Das Gerät ist ausschließlich für die Verwendung im Innenbereich vorgesehen.

Vor der Inbetriebnahme

Entnehmen Sie alle Teile des Türspions aus der Verpackung und überprüfen Sie diese auf Beschädigungen. Verpackung nicht in Reichweite von Kindern aufbewahren. Erstickungsgefahr!

Batterien einlegen

Batterien nach dem Anbringen des Türspions einlegen (siehe Schritt 11). Bei späteren Batteriewechseln gehen Sie folgendermaßen vor:

1. Entfernen Sie die Blende mithilfe des Montagewerkzeuges (Abb. 10) oder mithilfe einer Münze. Die entsprechende Öffnung befindet sich auf der Unterseite des Gehäuses.
2. Legen Sie drei Batterien Typ LR03 (AAA) in das Batteriefach ein. Achten Sie dabei auf die korrekte Polarität. Diese wird im Batteriefach angezeigt.
3. Bringen Sie die Blende wieder auf der Bildschirmeinheit an. Tauschen Sie die Batterien aus, wenn der Türspion nicht mehr richtig funktioniert oder wenn die rote LED-Anzeige (Abb. 2) nach dem Einschalten des Gerätes leuchtet.

BEDIENUNGSANLEITUNG TS100 532

Montage

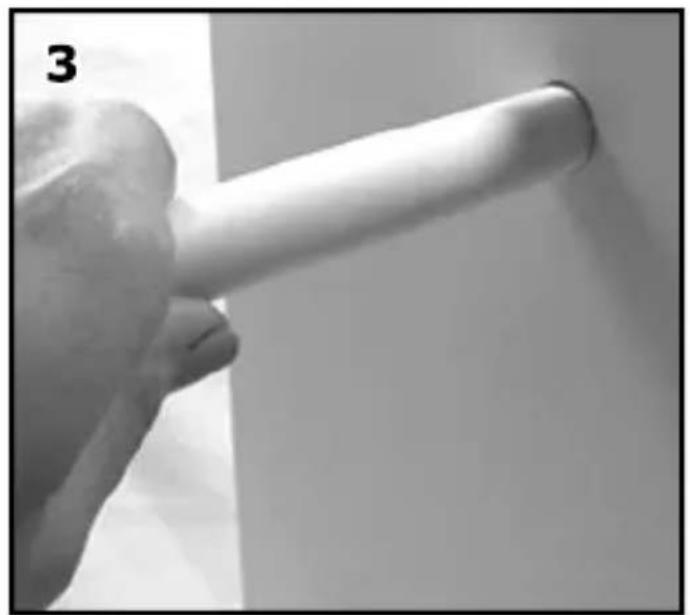

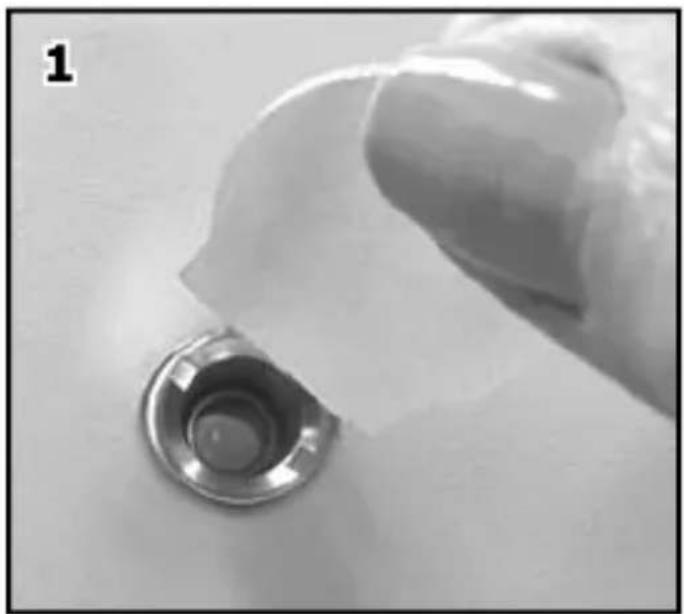

1. Entfernen Sie den alten Türspion aus der Tür.

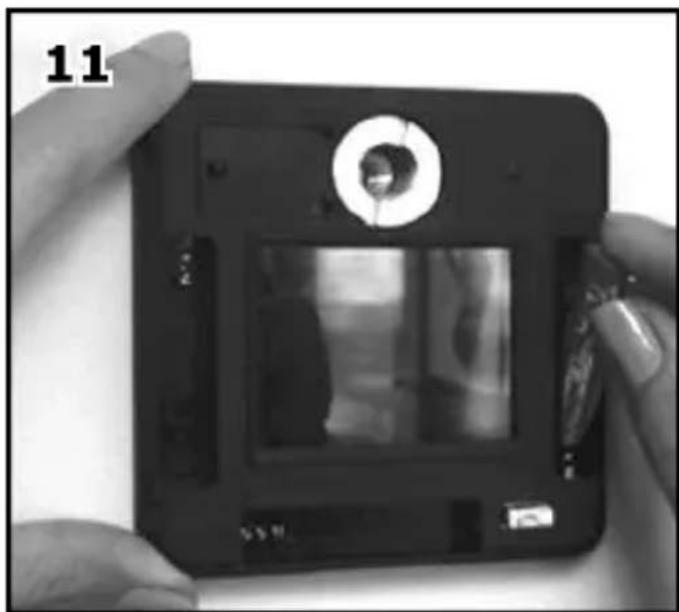

2. Überprüfen Sie mithilfe des Messwerkzeuges (Abb. 11), ob das Loch in der Tür groß genug ist.
3. Sollte das Loch zu klein sein, vergrößern Sie es auf 14 mm Durchmesser. Wenn zuvor noch kein Türspion eingebaut war, bohren Sie an einer geeigneten Stelle in der Tür ein Loch mit 14 mm Durchmesser (auf Augenhöhe).
4. Entfernen Sie die Blende mithilfe des beigefügten Montagewerkzeuges oder mithilfe einer Münze.
5. Nehmen Sie die Kameraeinheit von der Bildschirmeinheit ab.
6. Schieben Sie die Kameraeinheit (siehe Schritt 8) von außen durch das Loch in der Tür. Führen Sie dabei zuerst vorsichtig das Flachkabel hindurch. Setzen Sie anschließend das Rohr ein.
7. Stecken Sie den Stecker des Flachkabels in die Buchse der Bildschirmeinheit. Legen Sie das Kabel in die dafür vorgesehene Aussparung in der Bildschirmeinheit.
8. Halten Sie die Bildschirmeinheit an die Tür.
9. Schrauben Sie die Bildschirmeinheit auf die bereits angebrachte Kameraeinheit auf.
10. Verwenden Sie zur Befestigung das beigefügte Werkzeug oder eine Münze. Schrauben Sie die beiden Teile nicht zu fest aufeinander.
11. Legen Sie drei Batterien Typ LR03 (AAA) in das Batteriefach ein. Achten Sie dabei auf die korrekte Polarität. Diese wird im Batteriefach angezeigt.
12. Bringen Sie die Blende wieder auf dem Gehäuse an.
13. Das Guckloch des Türspions kann abgedeckt werden, indem Sie den Schieber (Abb. 3) betätigen.

Achtung:

Achten Sie darauf, dass der Türspion etwa auf Augenhöhe des Benutzers angebracht wird. Die Anzeige auf dem LCD-Display könnte sonst unter Umständen nicht richtig erkennbar sein.

Betrieb

• Drücken Sie den Einschaltknopf (Abb. 6). Einen kurzen Augenblick später wird das aktuelle Bild der Türspion-Kamera auf dem LCD-Display angezeigt. Nun können Sie sehen, wer vor Ihrer Tür steht.
• Der Türspion schaltet sich nach 20 Sekunden automatisch ab.
• Um eine Beschädigung der Oberflächen zu vermeiden, reinigen Sie das Gehäuse nicht mit Scheuermitteln oder anderen aggressiven Chemikalien. Wischen Sie mit einem trockenen oder leicht angefeuchteten Tuch über das Gehäuse. Das Tuch kann z.B. mit Glasreiniger befeuchtet werden.
• Üben Sie bei der Reinigung keinen Druck auf das LCD-Display aus.
• Entfernen Sie die Batterien bei längerer Nichtbenutzung des Türspions.

D BEDIENUNGSANLEITUNG TS100 532

D BEDIENUNGSANLEITUNG TS100 532

Türspion-Zylinder:	∅ 14-22 mm
Türstärke:	30 - 65 mm
Blickwinkel Guckloch:	170°
Blickwinkel Kamera:	120°
Bildschirm:	2.4" (6,09 cm) 480 x 234 Pixel
Spannungsversorgung:	4,5 V = 3 x LR03 (AAA)
Abmessungen:	95 x 95 x 15 mm
Gewicht:	ca. 150 g

ENTSORGUNG

Geräte, Zubehör und Verpackung müssen einer umweltgerechten Wiederverwertung zugeführt werden. Nicht mehr gebrauchsfähige Elektrogeräte können zum Recycling beim Handel abgegeben werden. Werfen Sie Elektrogeräte nicht in den Hausmüll. Gemäß der Europäischen Richtlinie

2011/65/EG über Elektro- und Elektronik-Altgeräte und ihrer Umsetzung in nationales Recht müssen nicht mehr gebrauchsfähige Elektrogeräte getrennt, gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden.

EG KONFORMITÄTSERKLÄRUNG

„Hiermit erklärt die Schwaiger GmbH, dass sich das Produkt TS100 532 in Übereinstimmung mit den grundlegenden Anforderungen und den übrigen einschlägigen Bestimmungen der Richtlinie 2014/30/EU befindet.“ Die Konformitätserklärung kann unter folgender Adresse gefunden werden: http://schwaiger.de/downloads
