BEDIENUNGSANLEITUNG DPZ-38AF Exakta

Vielen Dank für den Kauf dieses EXAKTA Produkts. Sie haben damit ein innovatives elektronisches Blitzlicht für die Nutzung an analogen und digitalen Kameras erworben. Modernste Technologien wurden bei der Entwicklung dieses Blitzlichts genutzt, um immer die korrekte Lichtmenge für optimale Bildergebnisse zu garantieren. Bitte nehmen Sie sich ein paar Minuten Zeit und lesen Sie diese Bedienungsanleitung vor der ersten Inbetriebnahme sorgfältig durch.

TTL Blitzgerät mit Autofokushilfsstrahl für:

C - Canon Digital E-TTL, E-TTL II Kameras & E-TTL Film Kameras

N - Nikon Digital TTL, i-TTL Kameras & TTL, i-TTL Film Kameras

OP - Olympus & Panasonic Digital TTL-Kameras

P - Pentax P-TTL Digital & Film Kameras

Sa - Sony Alpha & Minolta Digital ADI, DObjektiv Kameras & TTL Film Kameras

MERKMALE

• LCD Display
  • Automatischer und manueller Zoom für 24-28-35-50-70-85mm
• Autofokushilfslicht
• TTL Steuerung
  • Automatisches Belichtungszeiteneinstellung
• 5 verschiedene Blitzintensitäten 1/1, 1/2, 1/4, 1/8 und 1/16
• Blitzbereitschaftsanzeige im Bildsucher
• Synchronisation auf den 1. oder 2. Verschlussvorhang
• Rotaugenreduzierung (für NIKON, OLYMPUS und PENTAX)
  • Eingebaute Slave-Funktion
  • Eingebauter Reflektor und Diffusor
• Energiesparfunktion

Technische Daten

Leitzahl (ISO 100)	38 (m) / 125 (ft) in 85mm Reflektorposition
Power-Zoomreflektor	24 - 28 - 35 - 50 - 70 - 85mm
Blitzdauer	1/1.000 - 1/20.000 Sek.
Ladezeit	0,5 - 9 Sek.
Blitzzahl	ca. 80 Blitze mit frischen Alkaline-Batterien
Farblemperatur	Tageslicht
Abmessungen 72x100	125mm
Gewicht 270g (ohne Batterien)

Änderung der techn. Daten vorbehalten

Bei Minolta Dynax 3 und 5 wählen Sie „WL“ am Funktionswählrad

EINLEGEN DER BATTERIEN

• Sichern Sie, dass der Einschalter auf „OFF“ steht
• Schieben Sie den Batteriefachdeckel nach vorn und schwenken Sie ihn auf.
• Sichern Sie, dass alle Batterien die gleiche Spez
  voll geladen sind. Wir empfehlen Alkali-Batterien
• Legen Sie die Batterien entsprechend der „+/-“ Symbole auf der Innenseite ein
• Schließen Sie den Batteriefachdeckel bis er in der Halterung einrastet
  ANSCHLUSS AN DIE KAMERA

Für den Typ C. N & P: Lockem Sie den Haltering und schieben Sie

den Blitz in den Kamerasteckschuh, Ziehen Sie den Haltering fe

Für den Typ OP: Schieben Sie den Blitz in den Steckschuh und

- drucken Sie zur vemegelung die Taste "LOCK"

Für den Typ S _2 : Stecken Sie den Blitzlichtfuß in den Steckschuh.

■ Danach ist das Blitzgerät bereits fest verankert.

ENTFERNEN DES BLITZLICHTS

• Für Typ C, N & P: Lösen Sie den Haltering und ziehen Sie den Blitz nach
  hinten heraus.
• Für den Typ OP: Drücken Sie beide Seiten der „LOCK“ Taste in die ange-
  zeigten Richtung und ziehen Sie das Blitzgerät nach hinten ab.
• Für den Typ Sa: Drücken Sie den Entregelungsknopf und ziehen Sie das Blitzlicht nach hinten ab

EIN-/AUSSCHALTKNOPF UND TESTFUNKTION

Schieben Sie den Einschaltknopf auf die Position „ON“ um das Blitzlicht einzuschalten. Die Bereitschaftsdiode „READY“ leuchtet auf, sobaid das Blitzlicht geladen ist. Drücken Sie den „READY/TEST“ Knopf um zu prüfen, ob das Blitzlicht ordnungsgemäß funktioniert. Nachdem sich das Blitzicht entladen hat, müssen Sie warten, bis die Bereitschaftsdiode erneut leuchtet. Um das Blitzlicht auszuschalten, schieben Sie den Einschaltknopf auf die Position „OFF“.

HINTEGRUNDBELEUCHTUNG DES LC DISPLAYS

Das LCD Display zeigt allgemeine Informationen und den Status des Blitzgerätes an. Durch Drücken der LIGHT Taste wird das Display für 5 Sekunden beleuchtet.

AUFNAHME/ AUTOFOKUSHILFSLICHT/ TTL STEUERUNG

- Automatische Blitzsynchronzeitkontrolle

Sobald das Blitzlicht bereit ist, stellt die Kamera automatisch auf die Synchronzeit um, egal ob Programmodus oder Blendenprorität an der Kamera eingestellt ist. Die Synchronzeit hängt vom jeweiligen Kameramodell ab und reicht von 1/30 Sekunden bis 1/125 Sekunde. Nach dem Auslösen des Blitzes erscheint kurzzeitig das „OK“ Symbol im LC Display um die korrekte Belichtung anzuzeigen.

- Autofokushilfslicht

Das eingebaute Autofokushilfslicht unterstützt das Fokussieren von Autofokus TTL Kameras. Sollte das Umgebungslicht für den Autofokus nicht ausreichen, projiziert das Autofokushilfslicht einen roten Lichtstrahl auf das zu fokussierende Objekt, sobald der Kameraauslöser angedrückt wird. Der Autofokus fokussiert nun auf das angestrahlte Objekt.

• TTL Blitzsteuerung

Nach Einschaften des Blitzlichts wird zuerst der TTL Modus aktiviert und im LCD Display als „TTL“ angezeigt. Sobald die „READY“ Diode aufleuchtet drücken Sie den Auslöser. Die korrekte Lichtmenge wird automatisch vom Blitzgerät errechnet und mit den an der Kamera eingestellten Werten verknüpft. Ist ein anderer Modus gewünscht, drücken Sie einfach den „MODE“ Knopf.

Für den Typ C: die ETTL Anzeige leuchtet auf, sobald das Blitzgerät mit ETTL Kameras verbunden wird

Für den Typ N: das LC Display des Blitzgerätes zeigt in Abhängigkeit des Kameramodells TTL, i-TTL oder BL. Bitte informieren Sie sich über die Funktionsweise im Handbuch Ihrer Kamera

• Manueller Blitzmodus bei voller Blitzintensität

Um das Blitzgerät im manuellen Modus und bei voller Blitzintensität zu nutzen, muss die Modusauswahl auf M gestellt sein. Drücken Sie dazu die „MODE“ Taste. Im Display wird ein M angezeigt. Bei jeder Auslösung arbeitet das Blitzgerät mit voller Intensität. Das LCD Display zeigt automatisch die Distanz zwischen Blitzicht und Objekt, die für ein optimal ausgelauchtetes Bild nötig ist. Eine individuelle Anpassung kann durch Änderung der Blende oder Brennweite an der Kamera erreicht werden. Die Leistungkann zusätzlich in 5 Schritten - 1/1, 1/2, 1/4, 1/8 und 1/16 – manuell durch leichtes Drücken der „MODE“ Taste reduziert werden.

Für Nikon D40 & D40X: Der Blitz unterstützt einen ISO-Wert bis 800 im automatischen Modus. Wird der Wert überschritten, arbeitet das Blitzgerät nicht ordnungsgemäss.

SYNCHRONISATION AUF DEN 1. UND 2. VERSCHLUSSVORHANG

Einige Kameras bieten die Synchronisation auf den 2. Verschlussvorhang (am Belichtungsende). Dies kann bei Nutzung von langen Belichtungszeiten (länger 1/30s) oder bei der Aufnahme bewegter Objekten mit eigener Lichtquelle sinnvoll sein und bringt einen realistischen Bildeindruck. Abhängig vom Modus nutzt die Kamera eine längere Belichtungszeit als die Synchronzeit.
Für Typ P: Sie können die Synchronisationsart (▶) oder (▶) am Blitzgerät wählen. Der Blitz wird entsprechend mit dem Kameraverschluss synchronisiert.
Für Typ C, N, OP, Sα: Die Art der Synchronisation wird an der Kamera eingestellt. Am Blitz ist keine Einstellung notwendig.
Hinweis: Die Synchronisation auf den 2. Vorhang ist nur bei Kameras möglich, die dieses Feature auch bieten. Vergleichen sie die Bedienungsanleitung.

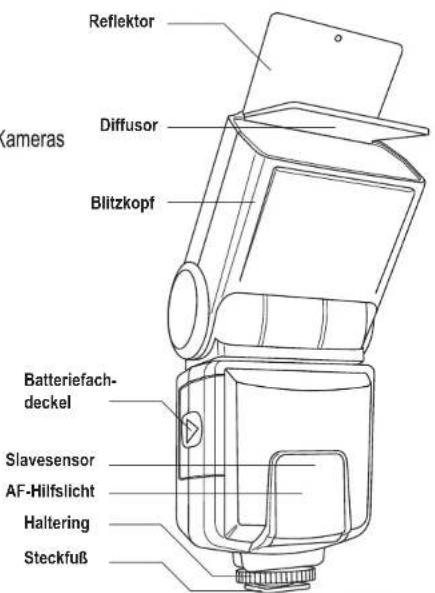

Reflektor Kameras Diffusor Blitzkopf Batteriefach- deckel Slavesensor AF-Hilfslicht Haltering Steckfuß

Typ Sα Steckfuß

Typ OP Steckfuß

1. LC Display
2. Auto-Test Indikator
3. Modussymbol
4. Tonsymbol
5. Leistungseistellung
6. Ausleuchtbereich
7. Abschaltsymbol
8. Zoomposition
9. Filmempfindlichkeit
10. Blende

, sind leicht an ihren harten, verhindern bietet das EXAKTA m 45", 60", 75"oder 90" und Licht sorgt für weichere und
chts auf 50mm eingestellt. Im
1.
olgendes empfohlen:
ektierende Fläche aus.
niorität oder „Manuell“
nde als normal, denn der Weg
Reflektor und einen Diffusor. es herausziehen. Zusammen a realistischere Bildergebnisse eren und weichere Konturen

die Kamera übertragen, gibt . Das Blitzlicht passt danach Objektivbrennweite an. Die lich, wenn die Kamera das
position in den Schritten 24-28-wird eine Zoomposition von betätigt wird, passt sich die
omposition automatisch auf matikmodus.
unabhängig von der Objek- dies durch ein „M“ und die ken der „ZOOM“ Taste kann 5mm geändert werden.

werden. Schalten Sie dazu wählt dann automatisch den Sobald der Sensor den Blitz zu aus. Die Blitzleistung kann sollten mehrere Slave Blitze venge vorher ermitteln. Wenn erfunktion ausgeschaltet.

OK 1 2 3 4 5 8.0 10.0 12.0 14.0 16.0 M 2 3 4 5 6 7 8 9 10 11 12 13 14 15 A ZOOM 50mm 100+56 MODE ISO FISTOP ZOOM LIGHT 1 ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ ⑪ ⑫ ⑬ ⑭ ⑮ ⑯ ⑰ ⑱ ⑲ ⑳ ㉑ ㉒ ㉓ ㉔ ㉕ ㉖ ㉗ ㉘ ㉙ ㉚ ㉛ ㉜ ㉝ ㉞ ㉟ ㉳ ㉟o ㉟c ㉟d ㉟e ㉟f ㉟g ㉟h ㉟i ㉟j ㉟k ㉟l ㉟m ㉟n ㉟o ㉟p ㉟q ㉟r ㉟s ㉟t ㉟u ㉟v ㉟w ㉟x ㉟y ㉟z ㉟a ㉟b ㉟c ㉟d ㉟e ㉟f ㉟g ㉟h ㉟i ㉟j ㉟k ㉟l ㉟m ㉟n ㉟o ㉟p ㉟q ㉟r ㉟s ㉟t ㉟u ㉟v ㉟y ㉟z

1. Moduswahltaste
2. Filmempfindlichkeitstaste
3. Blendenwahltaste
4. Signalton ein/aus
5. Zoomtaste
6. Beleuchtung
7. Bereitschaftsanzeige/Testknopf
8. Ein/Aus
9. Slavemodustaste
10. Auto OK-Anzeige
11. Modusanzeige (nur N)

Das Blitzgerät schaltet nach 3 Minuten automatisch in den Energiesparmodus, wenn keine Kommunikation zwischen Kamera und Blitz erfolgt. Im Display erscheint die Anzeige, "OFF". Beim Typ C leuchtet die Bereitschaftsanzeige weiter, varlischt jedoch bei den Typen N, OP, P und S. Um den Blitz zu reaktivieren drücken Sie eine beliebige Taste oder schalten den Blitz kurz aus und dann wieder an. Im Energiesparmodus ist das Blitzlichtgerät nicht vollständig abgeschaltet, sondern der Energieverbrauch drastisch reduziert. Sollten Sie das Blitzlicht nicht weiter benötigen, schalten Sie es bitte in die, "OFF" Position.

SICHERHEITSHINWEISE

• Blitzen Sie nicht direkt über eine kurze Distanz in die Augen von Personen oder Tieren. Dies kann zur Beeinträchtigung der Netzhaut oder Erblindung führen.
• Nutzen Sie lediglich die Energiequellen, die in der Anleitung empfohlen werden.
• Versuchen Sie niemals Batterien zu öffnen
• Setzen Sie Batterien oder Akkus niemals hohen Temperaturen, wie bspw. Feuer aus.
• Schalten Sie das Blitzlichtgerät immer ab, bevor Sie Batterien wechseln.
• Versuchen Sie niemals das Blitzgerät zu öffnen! Das Blitzgerät verfügt über Bauelemente mit Hochspannung!
• Verwenden Sie das Blitzgerät im Falle einer Beschädigung nicht weiter.
• Versuchen Sie niemals das Blitzgerät selbst zu reparieren. In Problemfällen wenden Sie sich bitte an den Kundenservice.

ACHTUNG

Das Blitzgerät funktioniert nicht unter den folgenden Umständen:
1. Die Batterieleistung ist ungenügend.
2. Das Blitzlichtgerät wird falsch bedient.
Bitte schalten Sie das Blitzlicht in die „OFF“ Position, sollte es nicht korrekt funktionieren. Warten Sie einige Sekunden und bestücken Sie das Gerät mit neuen Batterien. Das Blitzgerät sollte dann wieder normal funktionieren.
