BEDIENUNGSANLEITUNG RKL 260 REMKO

Vor Inbetriebnahme / Verwendung des Gerätes ist diese Anleitung sorgfältig zu lesen!

Bei nicht bestimmungsgemäßer Verwendung, Aufstellung, Wartung etc. oder eigenmächtigen Änderungen an der werkseitig gelieferten Geräteausführung erlischt jeglicher Gewährleistungsanspruch.

Inhalt	Seite	Inhalt	Seite
Gerätebeschreibung	4	Pflegehinweise	11
Sicherheitshinweise	5	Schaltschema	12
Vor der Inbetriebnahme	6-7	Technische Daten	12
Inbetriebnahme	8-10	Verhalten bei Störungen	13
Außerbetriebnahme	10	Gerätedarstellung	14
Filterreinigung	11	Ersatzteilliste	15

Diese Betriebsanleitung muß immer in unmittelbarer Nähe des Aufstellungsortes, bzw. am Gerät aufbewahrt werden.

Gerätebeschreibung

Das Gerät wird mit elektrischer Energie betrieben und ist für einen vollautomatischen, universellen und problemlosen Einsatz konzipiert. Es läßt sich dank seiner kompakten Abmessungen bequem transportieren und fast überall aufstellen.

Das Gerät arbeitet nach dem Kompressionsprinzip und ist mit einer hermetisch geschlossenen Kälteanlage, geräusch- und wartungsarmen Radialventilator sowie Anschlußkabel mit Stecker versehen.

Vollautomatische Steuerung, eingebauter Thermostat, 3-stufig regelbarer Ventilator und Kondensatbehälter mit integrierter Überlaufsicherung garantieren einen störungsfreien Gerätebetrieb.

Das Gerät entspricht den grundlegenden Sicherheits- und Gesundheitsanforderungen der einschlägigen EU-Bestimmungen und ist betriebssicher und einfach zu bedienen.

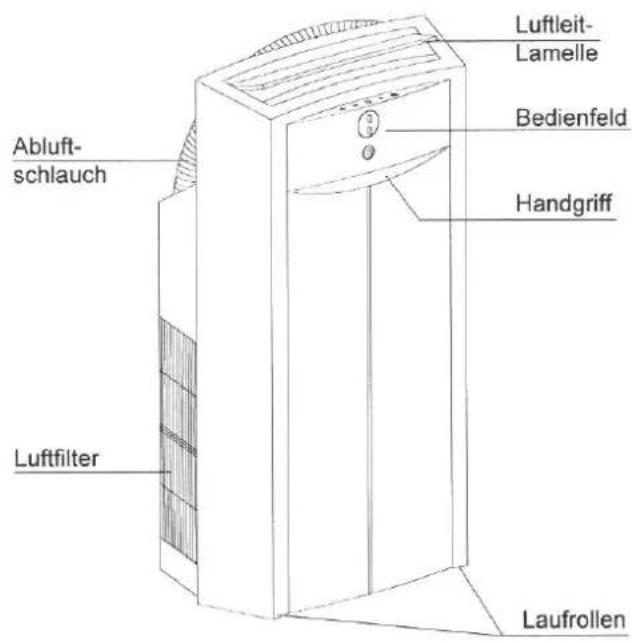

Geräteausstattung

Abluft- schlauch Luftfilter Luftleit- Lamelle Bedienfeld Handgriff Laufrollen

Arbeitsweise

Ein Raumklimagerät arbeitet im Prinzip ähnlich wie ein Kühlschrank. Hier wird den im Innenraum eingelagerten Speisen und Getränken Wärme entzogen. Diese Wärme wird über einen Wärmetauscher an der Rückseite des Kühlschranks an die Umgebungsluft abgegeben.

Das Raumklimagerät kühlt die Raumluft, indem es ihr Wärme entzieht und diese an die Außenluft abführt. Die abgekühlte Luft wird dem Aufstellraum wieder zugeführt.

Wie wird die kühle Luft erzeugt?

In einem hermetisch geschlossenen Kreislauf befindet sich eine spezielle Flüssigkeit, das sogenannte Kältemittel, die bereits bei niedrigen Temperaturen verdampft und dabei über ein Tauscherelement (Verdampfer) (1) Wärme aus der Raumluft aufnimmt.

Nach dem Verdampfer gelangt das Kältemittel in den Kompressor (Verdichter) (2). In diesem wird es komprimiert (verdichtet) wobei ein Temperaturanstieg erfolgt.

Das erwärmte Kältemittel gelangt auf seinem Kreislauf jetzt in einen Wärmetauscher (Kondensator) (3), wo es die der Raumluft entnommene Wärme mittels Ventilatorunterstützung an die Außenluft abgibt.

Mittels einer Einspritzdüse (Drosselelement) (4) wird das unter hohem Druck stehende Kältemittel entspannt und auf den Druck im Tauscherelement (Verdampfer) (1) angepaßt.

Dort findet nun die eigentliche Kälteerzeugung statt. Das flüssige Kältemittel verdampft und kühlt dabei ab. Der mit Hilfe des Ventilators (5) über den Verdampfer geführten Raumluft wird nun ein Teil der Wärme entzogen und diese abgekühlt wieder dem Raum zugeführt.

Durch den zyklischen Kreislauf wird die Raumtemperatur kontinuierlich abgesenkt.

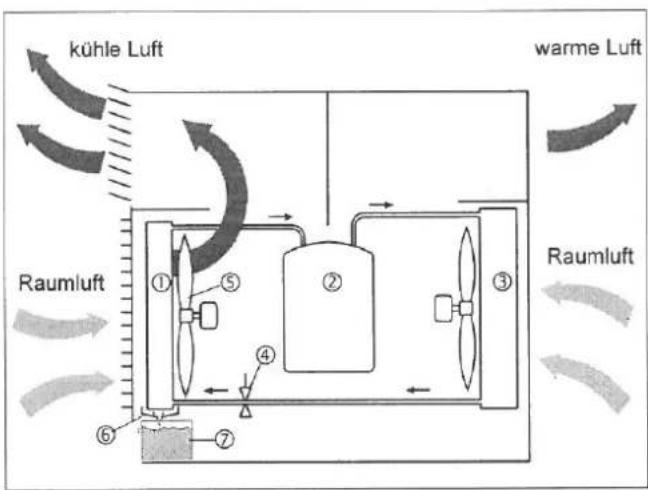

Schematische Darstellung der Arbeitsweise

Kondensat

Im Kühlbetrieb wird die angesaugte Raumluft bis unter den Taupunkt abgekühlt und der in ihr enthaltene Wasserdampf schlägt sich als Kondensat an der Verdampferfläche nieder.

Das kondensierte Wasser tropft in eine darunter angeordnete Kondensatfalle (6) und von dort aus weiter in den Kondensatbehälter (7).

Dieser muß von Zeit zu Zeit entleert werden.

Sicherheitshinweise

Das Gerät ist nach dem Stand der Technik zum Zeitpunkt der Auslieferung hergestellt.

Umfangreiche Material-, Funktions- und Qualitätsprüfungen sichern ihm einen hohen Nutzen und lange Lebensdauer. Trotzdem können von diesem Gerät Gefahren ausgehen, wenn es von unausgebildetem Personal unsachgemäß oder nicht zum bestimmungsgemäßen Gebrauch eingesetzt wird!

Achten Sie auf einen ausreichenden Sicherheitsabstand zu entzündlichen Gegenständen!

Stellen Sie das Gerät nicht in unmittelbarer Nähe von Vorhängen, Gardinen etc. auf!

Halten Sie einen Sicherheitsabstand von mindestens 50 cm ein!

Achten Sie darauf, daß die Luftansaug- und Ausblasöffnungen immer frei von fremden Gegenständen sind!

Stellen Sie das Gerät nur auf ebenem Untergrund und standsicher auf!

Das Gerät darf nur aufrecht stehend betrieben werden!

Legen Sie das Gerät nicht auf die Seite oder stellen es zweckentfremdet auf!

Stecken Sie keine fremden Gegenstände in die Luftansaug- und Ausblasöffnungen!

Stellen Sie keine schweren oder war- men Gegenstände auf dem Gerät ab!

Bei einem Ortswechsel sollten Sie zu- vor den Kondensatbehälter entleeren!

Schließen Sie das Gerät nur an eine ordnungsgemäß installierte und vorschriftsmäßig geerdete und abgesicherte Steckdose an! (230V/50Hz; Absicherung 10A)

Ziehen Sie nicht am Anschlußkabel oder knicken es zu stark ab. Schäden am Kabel sind sonst nicht auszuschließen!

Ziehen Sie das Anschlußkabel nur am Stecker aus der Steckdose und nicht am Kabel!

Nehmen Sie das Gerät nur mit dem Betriebswahlschalter außer Betrieb. Schalten Sie es nicht durch Ziehen des Netzsteckers aus!

Halten Sie nach jedem Gerätetransport unbedingt eine Wartezeit von 5 Minuten ein, bevor Sie das Gerät in Betrieb nehmen!

• Das Gerät darf nicht in explosionsgefährdeten Räumen aufgestellt und betrieben werden.
• Das Gerät darf nicht in öl-, schwefel- und salzhaltiger Atmoshäre aufgestellt und betrieben werden.
• Das Gerät darf keinem direkten Wasserstrahl ausgesetzt werden.
• Das Gerät darf während des Betriebes nicht transportiert werden.
• Alle Elektrokabel außerhalb des Gerätes vor Beschädigungen (z. B. auch durch Tiere) schützen.
• Lassen Sie beschädigte Kabel sofort austauschen.
• Verlegen Sie das Anschlußkabel niemals unter Teppichböden oder anderen Belägen ohne einen entsprechenden Trittschutz (Stolpergefahr!).

Vor der Inbetriebnahme

Alle Geräte unterliegen einer ständigen Qualitätskontrolle und werden vor dem Versand sorgfältig verpackt.

Bitte überprüfen Sie trotzdem vor der Aufstellung den einwandfreien Gerätezustand.

Das Gerät ist zum leichteren Transport mit Rollen ausgestattet.

Transportieren Sie es nur aufrecht und bewegen es vorsichtig auf un- ebenem Untergrund z.B. Teppichen oder Vorlegern.

Achtung! Stellen Sie das Gerät nach dem Auspacken auf die Transportrollen und lassen es mindestens 5 Minuten stehen, bevor Sie es einschalten.

Entnehmen Sie den an der Geräterückseite angeordneten Kondensatbehälter und entfernen Sie den Klebestreifen (Transportsicherung).

Setzen Sie danach den Kondensatbehälter wieder ordnungsgemäß ein.

Stellen Sie das Gerät standsicher auf einem ebenen und festen Untergrund auf. Bei Bodenunebenheiten kann es sonst zu Vibrationen, störenden Geräuschen und Auslaufen von Kondensat kommen.

Vergewissern Sie sich, daß der Betriebswahlschalter auf das Symbol ● = „AUS“ geschaltet ist.

230V 10A

Verbinden Sie den Netzstecker mit der Steckdose. Vergewissern Sie sich vorher, ob die erforderliche Spannung (230V/1\~ 50 Hz) und Absicherung (10 A) vorhanden ist.

Sollte ein Verlängerungskabel erforderlich sein, unbedingt einen Elektrofachmann befragen!

Kontrollieren Sie, ob der Kondensatbehälter richtig eingesetzt ist.

Das Gerät läuft nicht an, wenn der Behälter nicht oder falsch eingesetzt wurde.

Dies erkennen Sie daran, daß beim Einschalten des Gerätes die roten Störlampen + aufleuchten.

Kontrollieren Sie, ob die Luftansaugfilter eingesetzt sind.

Betreiben Sie das Gerät niemals ohne Luftansaugfilter!

Wir empfehlen, während des Gerätebetriebes die Fenster und die Türen möglichst geschlossen zu halten.

Schützen Sie das Gerät vor direkter Sonneneinstrahlung weil dadurch das Betriebsverhalten beeinflußt werden kann!

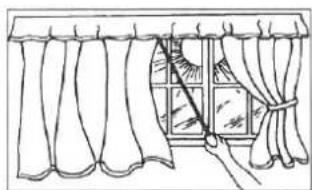

Wir empfehlen bei direkter Sonneneinstrahlung zusätzlich die Vorhänge und Rolläden zu schließen.

Betrieb mit Abluftschlauch

Das Gerät erzeugt im Kühlbetrieb warme Abluft. Diese muß zur Erhaltung des Kühleffektes aus dem zu kühlenden Raum abgeführt werden.

Der mitgelieferte Abluftschlauch wird an der Geräterückseite mit dem abgeschrägten Ende in die Ausblasöffnung (A) gesteckt.

Achten Sie darauf, daß der Haken am Schlauchende in die Aussparung greift und fest einrastet. (siehe Abbildung)

Die mitgelieferte Flachdüse stecken Sie anschließend bitte auf das freie Schlauchende.

Sie können die Abluft wie folgt aus dem Raum leiten:

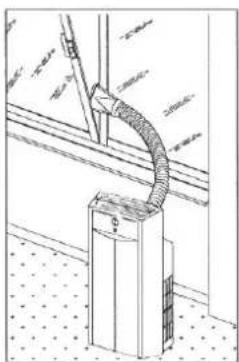

1) mit der Flachdüse

Die Flachdüse wird in einen Fensterspalt geklemmt.

Den geöffneten Fensterflügel fixieren Sie mit Hilfe des mitgelieferten Saughakens sowie einem Klettband.

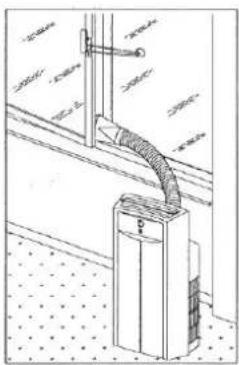

Sie können auch einen Fensterflügel leicht ankippen und die Flachdüse in den Fensterspalt klemmen.

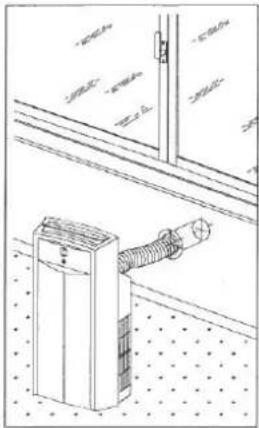

2) mit fest angeschlossenem Abluftschlauch

Der mitgelieferte Schlauch wird fest mit einer Außenwanddurchführung verbunden.

Passende Durchführungen sind als Zubehör erhältlich.

Achten Sie auf eine möglichst geradlinige Verlegung des mitgelieferten flexiblen Abluftschlauchs.

Um einen effektiven Gerätebetrieb zu gewährleisten, sollte der Schlauch nicht abgeknickt oder in engen Bögen verlegt werden.

Die nebenstehend abgebildete Schlauchmontage ist ausschließlich für den Entfeuchtungsbetrieb oder Lüftungsbetrieb bzw. für eine platzsparende Aufbewahrung zulässig.

Beachten Sie dazu auch die Abschnitte:

- Entfeuchtungsbetrieb

- Lüftungsbetrieb

Inbetriebnahme

Nach erfolgter Geräteaufstellung und unter Beachtung der Kapitel „Sicherheitshinweise“ und „Vor der Inberiebnahme“ können Sie jetzt das Gerät in Betrieb nehmen.

Einsatzbereiche: Kühlen 18 °C - 35 °C Entfeuchten 16 °C - 27 °C

Eine ordnungsgemäße Gerätefunktion ist nur innerhalb der o.a. Temperaturbereiche gewährleistet!

Hinweis: Um Schäden am Kompressor zu vermeiden, sollte das Gerät erst 5 Minuten nach jedem Transport eingeschaltet werden. Das Gerät sollte möglichst immer aufrecht transportiert werden.

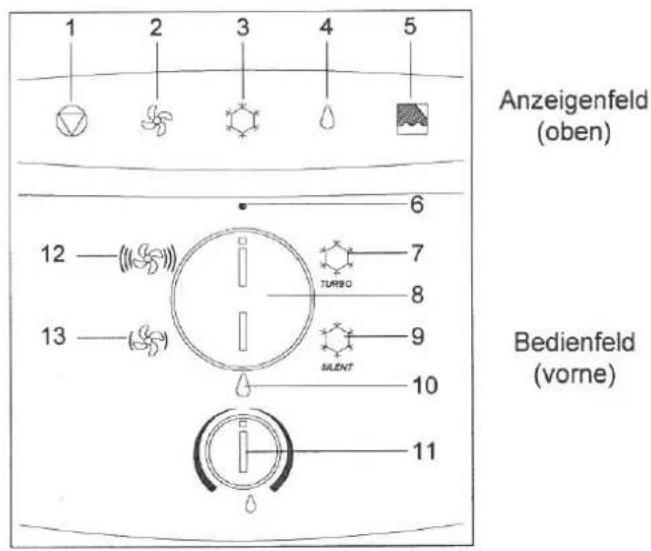

Bedienfeld

1 2 3 4 5 Anzeigenfeld (oben) 6 12 TURBO 7 Bedienfeld (vorne) 8 13 SALENT 9 10 11

1) Warnleuchte allgemein
2) Anzeige für Ventilatorbetrieb
3) Anzeige für Kühlbetrieb
4) Anzeige für Entfeuchtungsbetrieb
5) Warnleuchte 'Kondensatbehälter voll'
6) AUS-Position
7) Kühlbetrieb 'hohe Luftleistung'
8) Betriebswahlschalter
9) Kühlbetrieb 'geringe Luftleistung'
10) Entfeuchtungsbetrieb
11) Drehknopf 'Thermostat'
12) Ventilatorbetrieb 'hohe Luftleistung'
13) Ventilatorbetrieb 'geringe Luftleistung'

Kühlbetrieb

Drehen Sie den Thermostatknopf im Uhrzeigersinn auf die Maximalstellung (= höchste Kühlleistung).

Stellen Sie den Betriebswahlschalter im Uhrzeigersinn auf die Positionen TURBO = hohe Luftleistung oder SILENT = geringe Luftleistung

Im Anzeigenfeld leuchtet jetzt die Kontrollampe für den Kühlbetrieb auf. Der Kompressor schaltet sich bei Raumtemperaturen über 18 °C und nach Ablauf einer Sicherheitszeit automatisch zu und es wird kühle Luft ausgeblasen.

Ist die gewünschte Raumtemperatur erreicht, drehen Sie den Thermostatknopf langsam entgegen dem Uhrzeigersinn zurück, bis der Kompressor abschaltet.

Das Gerät arbeitet jetzt bei einer konstanten Raumtemperatur im automatischen Dauerbetrieb.

Zum Beenden des Kühlbetriebes stellen Sie den Betriebswahlschalter zurück auf das Symbol ● = AUS.

Zur Vermeidung von elektronischen Schäden, darf der Netzstecker erst nach dem ordnungsgemäßen Ausschalten des Gerätes aus der Steckdose entfernt werden!

Einstellen der Ausblasrichtung

60° 0°

Das Gerät ist mit einer stufenlos verstellbaren Luftleitlamelle ausgestattet. Diese können Sie, den jeweiligen Verhältnissen entsprechend, in einem Winkel zwischen 0° (minimal) und 60° (maximal geöffnet) einstellen.

Vermeiden Sie einen Gerätebetrieb mit geschlossener Luftleitlamelle!

Achten Sie auf einen ungehinderten Luftausblas und darauf, daß Personen nicht direkt dem kühlen Luftstrom ausgesetzt sind (zugfrei einstellen).

Entfeuchtungsbetrieb

Im Entfeuchtungsbetrieb wird die feuchte Raumluft vom eingebauten Ventilator angesaugt, gefiltert, abgekühlt und entfeuchtet dem Raum wieder zugeführt.

Die warme Abluft wird nicht abgeführt sondern verbleibt im Raum um erneut Feuchtigkeit aufnehmen zu können. Es erfolgt dabei kein Absenken sondern eine leichte Erhöhung der Raumtemperatur.

Fenster und Türen sind während des Entfeuchtungsbetriebes geschlossen zu halten!

Die Luftleitlamelle muß voll geöffnet sein!

Montieren Sie den flexiblen Abluftschlauch wie folgt:

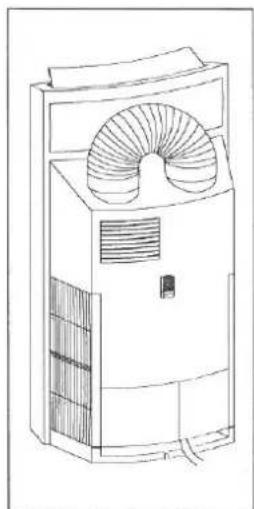

1) Vertikaler Ausblas

Stecken Sie das abgeschragte Ende des Abluftschlauches in die rechte Öffnung (A) an der Geräterückseite.

Die Luft wird durch die Luftleitlamelle nach vorn und die Abluft nach oben in den Raum ausgeblasen.

2) Ausblas an der Geräterückseite

Stecken Sie das freie Schlauchende in die linke Öffnung (B).

Da während des Gerätebetriebes die Abluft durch das Gitter (C) ausgeblasen wird, muß ein Mindestwandabstand von 50 cm eingehalten werden.

Drehen Sie den Thermostatknopf im Uhrzeigersinn auf das Symbol (= Entfeuchtungsbetrieb).

Stellen Sie den Betriebswahlschalter im Uhrzeigersinn auf das Symbol (= Entfeuchtungsbetrieb).

Im Anzeigenfeld leuchtet jetzt die Kontrollampe „Entfeuchtungsbetrieb“ auf. Der Kompressor schaltet sich bei Raumtemperaturen über 16 °C und nach Ablauf einer Sicherheitszeit ein.

Bei Raumtemperaturen unter 21 °C und einer relativen Luftfeuchtigkeit unter 40 % ist keine optimale Gerätefunktion mehr gegeben.

Die Geräteleistung ist ausschließlich abhängig von der räumlichen Beschaffenheit, der Raumtemperatur, der relativen Luftfeuchte und der Beachtung der Aufstellanweisungen.

Kondensatbehälter

Von Zeit zu Zeit wird es erforderlich den eingebauten Kondensatbehälter zu entleeren.

Wenn der Behälter voll ist leuchten im Anzeigenfeld zwei rote Störlampen auf und das Gerät schaltet automatisch ab.

Drehen Sie den Betriebswahlschalter zurück auf das Symbol ● = „AUS“.

Ziehen Sie das Anschlußkabel am Stecker aus der Netzsteckdose.

Entnehmen Sie den gefüllten Kondensatbehälter an der Geräterückseite.

Warten Sie damit aber noch einige Zeit, da erfahrungsgemäß immer etwas Kondensat aus dem Gerät nachtropfen kann.

Gießen Sie das Kondensat aus.

Wir empfehlen den Behälter anschließend mit einem weichen und sauberen Tuch zu reinigen.

Setzen Sie anschließend den Behälter wieder in das Gerät ein.

Achten Sie dabei auf den korrekten Sitz, da sich sonst das Gerät nicht wieder einschalten läßt!

Der Behälter sollte hörbar einrasten und fest sitzen!

Nehmen Sie nach Einsetzen des Behälters das Gerät wieder wie gewohnt in Betrieb.

HINWEIS:

Zur Vermeidung von Wasserschäden in Ihren Räumlichkeiten empfiehlt es sich generell vor jedem Ortswechsel auch eine Entleerung der Kondensatfalle über dem Kondensatbehälter vorzunehmen.

Entfernen Sie dazu den Stopfen aus dem Ablaufschlauch rechts neben dem Konsatbehälter und lassen die Restflüssigkeit in einen geeigneten Behälter laufen.

Anschließend den Schlauch wieder ordnungsgemäß mit dem Stopfen verschließen.

Kondensatablauf

Um einen störungsfreien Dauerbetrieb zu gewährleisten ist es auch möglich das anfallende Kondensat direkt in einen Abfluß zu leiten.

Ziehen Sie dazu an der Geräterückseite den ca. 10 cm langen Kondensatschlauch heraus und entfernen Sie den Stopfen (aufbewahren!).

Verbinden Sie das Ende des Kondensatschlauchs mit einem entsprechend langen Wasserschlauch.

Leiten Sie das anfallende Kondensat in einen geeigneten Abfluß.

Falls Ihnen kein Abfluß zur Verfügung stehen sollte, stellen Sie das Gerät auf einen ca. 60 cm hohen Sockel und lassen das Kondensat in einen ausreichend groß bemessenen Auffangbehälter laufen.

Kontrollieren Sie den Behälter in regelmäßigen Abständen um ein Überlaufen zu vermeiden!

Achten Sie darauf, daß der Ablaufschlauch mit etwas Gefälle verlegt wird, damit das Kondensat ungehindert ablaufen kann!

Lüftungsbetrieb

Sie können das Gerät auch zum Lüften bzw. Luftumwälzen einsetzen. Der Kompressor und die Thermostatregelung sind dabei außer Funktion.

Der flexible Abluftschlauch muß wie im Entfeuchtungs-betrieb montiert werden.

Stellen Sie den Betriebswahlschalter entgegen dem Uhrzeigersinn auf die Position («§») = hohe Luftleistung

oder (3) = geringe Luftleistung

Im Anzeigenfeld leuchtet jetzt die Kontrollampe für den Lüftungsbetrieb auf.

Außerbetriebnahme

Schalten Sie das Gerät aus, indem Sie den Betriebswahlschalter zurück auf das Symbol ● = AUS stellen.

Zur Vermeidung von elektronischen Schäden, darf der Netzstecker erst nach dem Ausschalten des Gerätes aus der Netzsteckdose entfernt werden!

Längere Betriebspausen / Aufbewahrung

Lassen Sie, um unangenehme Gerüche bei der Wiederinbetriebnahme zu vermeiden, anschließend das Gerät ca. ½ h im Lüftungsbetrieb (59) laufen damit die Oberfläche der Verdampferlamellen abtrocknen kann.

Ziehen Sie das Anschlußkabel am Stecker aus der Netzsteckdose.

Zur Vermeidung von Geruchsbildung entleeren Sie den Kondensatbehälter und die Kondensatfalle nach Vorschrift.

Beachten Sie die Pflegehinweise!

Reinigen Sie das Gerätegehäuse und die Luftfilter nach Vorschrift

Wickeln Sie das Anschlußkabel an der Halterung auf.

Vermeiden Sie dabei scharfe Knicke und Biegungen!

Schützen Sie das Gerät eventuell mit einer Kunststoffhülle vor Staub und bewahren Sie es in aufrechter Position an einem sauberen, trockenen und vor direkter Sonneneinstrahlung geschützten Ort auf.

Filterreinigung

Zur Verbesserung der Raumluft und zur Vermeidung von Gerätestörungen ist das Gerät mit zwei Aktiv-Luftfiltern ausgestattet.

Um Leistungsverluste bzw. Gerätestörungen zu vermeiden, sind die Luftfilter je nach Bedarf, mindestens jedoch alle 2 Wochen gemäß Anweisung zu reinigen!

Schalten Sie das Gerät aus, indem Sie den Betriebswahlschalter zurück auf das Symbol ● = AUS stellen.

Ziehen Sie die Luftfilter vorsichtig aus den seitlichen Führungen.

Die Filterrahmen haben eine Grifflei- ste und lassen sich mit zwei Fingern leicht herausziehen.

Wenden Sie bitte keine Gewalt an!

Reinigen Sie die Luftfilter wie folgt:

a) mit handwarmen Wasser, (verschmutzte Seite nach unten)

b) mit dem Staubsauger, (verschmutzte Seite nach oben)

Stärkere Verschmutzungen können Sie durch Ausspülen in warmer (max. 40 °C) Seifenlösung beseitigen.

Anschließend mit klarem Wasser nachspülen und schonend trocknen.

Nicht direkt auf eine heiße Wärmequelle legen!

Die gereinigten, trockenen und un- beschädigten Aktiv-Luftfilter vorsichtig in umgekehrter Reihenfolge wie- der einsetzen.

Betreiben Sie das Gerät niemals ohne eingesetzte oder beschädigte Luftfilter!

Pflegehinweise

Die regelmäßige Pflege und Beachtung einiger Grundvoraussetzungen wird Ihnen Ihr Gerät mit einer langen Lebensdauer und störungsfreiem Gerätebetrieb danken.

Das Gerät sollte nach jedem längeren Einsatz, jedoch mindestens jährlich einmal, durchgesehen und gründlich gereinigt werden.

Alle beweglichen Teile haben eine Dauerschmierung.

Die gesamte Kälteanlage ist ein wartungsfreies hermetisch geschlossenes System und darf nur von hierfür speziell autorisierten Fachbetrieben gewartet bzw. Instandgesetzt werden.

• Zum Reinigen des Gerätes benutzen Sie bitte nur ein sauberes, weiches und leicht angefeuchtetes Tuch, mit dem Sie vorsichtig den Schmutz von der Oberfläche abwischen.
• Verwenden Sie nur lauwarmes Wasser (max. 40 °C).
• Säubern Sie regelmäßig und gründlich die Abluft- und Ausblasöffnungen, da sich hier erfahrungsgemäß zuerst Schmutz ansammelt.
• Vergessen Sie auch nicht den Kondensatbehälter regelmäßig zu reinigen.
• keine scharfen Reinigungsmittel verwenden.
• keine lösungsmittelhaltigen Reiniger verwenden.
• das Gerät darf unter keinen Umständen mit fließendem Wasser behandelt werden.

Ziehen Sie zum Reinigen oder Warten des Gerätes immer den Netzstecker aus der Steckdose!

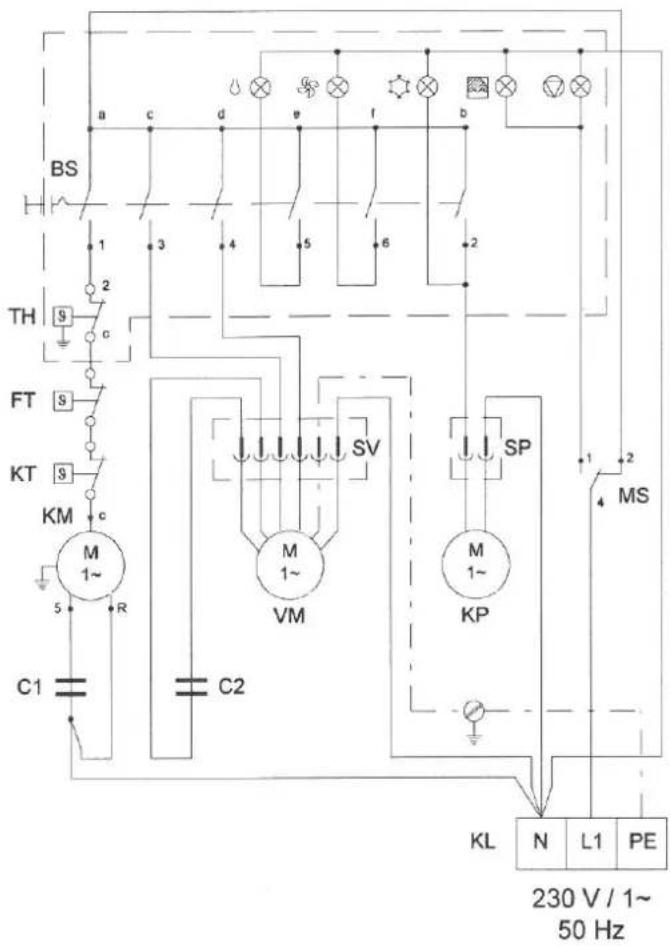

Schaltschema

BS TH s c 1 2 3 4 5 6 b 2 FT s KM c KM 1~ R C1 C2 SV M 1~ VM SP M 1~ KP KL N L1 PE MS 230 V / 1~ 50 Hz

BS = Betriebswahlschalter

Baureihe			RKL 260
Arbeitsbereich	Kühlen	°C	18-35
Arbeitsbereich	Entfeuchten	°C	16-27
Entfeuchtungsleistung max.		l/h	1,0
Luftleistung max.		m3/h	320
Ventilatorstufen			2
Kühlleistung		W	1830
Elektro-Anschluß		V	230/1~
Frequenz		Hz	50
Nennstrom max.		A	3,3
Leistungsaufnahme max.		W	750
Absicherung (bauseits)		A	10
Kältemittel			R22
Kältemittelmenge		g	300
Schalldruckpegel LpA 1m 1)		dB(A)	56/58
therm. Sicherungsschutz			ja
Abluftschlauch, Länge/∅		mm	1100/100
Maße	Breite	mm	440
	Höhe	mm	850
	Tiefe	mm	350
Gewicht		kg	32,0

1) Geräuschmessung DIN 45635 - 01 - KL3

Wichtiger Hinweis zum Recycling!

Gem. FCKW Halon-Verbots-Verordnung

Das Gerät enthält ozonabbauendes FCKW!

Das im Gerät befindliche Kältemittel/Öl-Gemisch muß durch autorisiertes Fachpersonal gemäß den örtlich geltenden Vorschriften fach- und sachgerecht entsorgt werden.

Auf diese Weise leisten Sie einen Beitrag zum Schutz der Atmosphäre und tragen Ihren Teil zur Entlastung der Umwelt bei.

Verhalten bei Störungen

Das Gerät wurde unter modernsten Fertigungsmethoden hergestellt und mehrfach auf einwandfreie Funktion geprüft.

Sollten dennoch Funktionsstörungen auftreten, so überprüfen Sie bitte das Gerät nach untenstehender Liste, da es sich erfahrungsgemäß um Kleinigkeiten bzw. Bedienungsfehler handelt.

Störung	mögliche Ursache	Abhilfe
Das Gerät läuft nicht an	- Stromausfall- Netzsicherung defekt- Netzstecker nicht in der Steckdose- Netzkabel oder -stecker beschädigt- Kondensatbehälter voll- Kondensatbehälter nicht korrekt eingesetzt- Wartezeit nach dem Einschalten zu kurz-Arbeitsbereichstemperatur unterschritten	- Spannung überprüfen und ggf. warten- austauschen lassen (Fachmann)- Netzstecker einstecken- vom Fachbetrieb instandsetzen lassen- Behälter entleeren- richtigen Sitz überprüfen- starten Sie das Gerät nach 3 Minuten noch einmal- Temperaturbereich 18 - 35 °C beachten
Das Gerät arbeitet mit verminderter Luftleistung	- Abluft- bzw. Ausblasöffnungen verschmutzt oder durch Fremdkörper blockiert- Ansaugluftfilter verschmutzt- Gerät steht zu nahe an der Wand oder anderen Gegenständen	- Reinigen der Öffnungen- Entfernen der Fremdkörper- Filter nach Anweisung reinigen- Mindestabstand von 50 cm einhalten
Kondensat läuft aus dem Gerät aus	- Gerät steht schief- Abtropfrohr der Kondensatfalle verstopft- Kondensatbehälter beschädigt- Verschluß am Schlauch zur Restentleerung fehlt	- aufrecht hinstellen und auf sicheren Stand achten- reinigen- ersetzen- Schlauch wieder dicht verschließen

Wenn alle Funktionskontrollen durchgeführt wurden und das Gerät immer noch nicht einwandfrei arbeitet, benachrichtigen Sie bitte Ihren nächsten Fachhändler.

ACHTUNG! Bei allen Arbeiten am Gerät muß der Netzstecker aus der Steckdose entfernt werden!

HINWEIS!

Dieses Gerät enthält ozonabbauendes FCKW.

Arbeiten am Kältesystem dürfen nur durch autorisiertes Fachpersonal ausgeführt werden.

Eine eventuelle Entsorgung des Gerätes darf nur nach den jeweiligen örtlichen Vorschriften erfolgen!

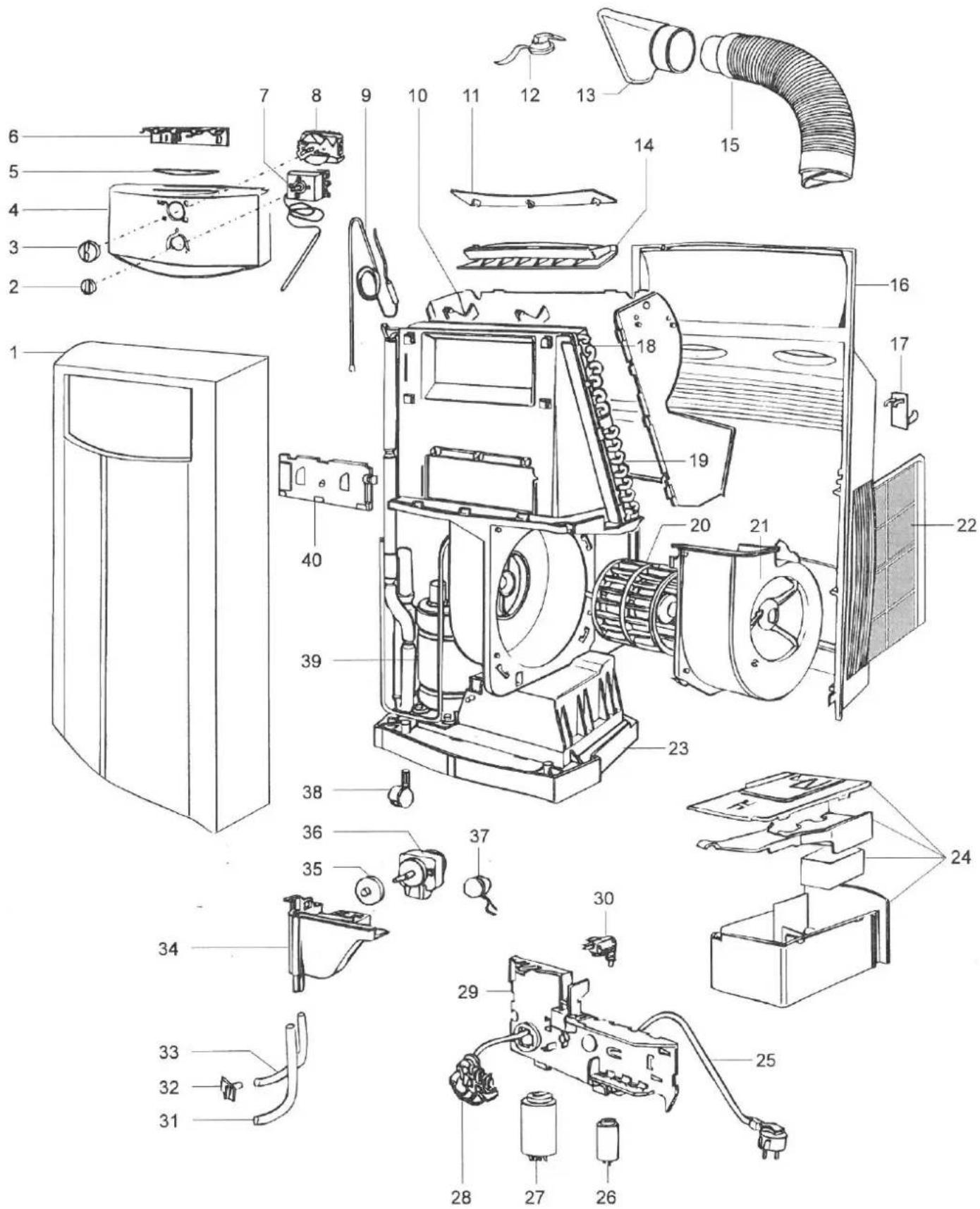

RKL 260

Fig.Nr.	Bezeichnung	RKL 260 EDV-Nr.
1	Vorderwand	1106201
2	Thermostatknopf	1106202
3	Schalterknopf	1106203
4	Frontblende	1106204
5	Anzeigefeld	1106205
6	Leuchtenhalter	1106206
7	Thermostat	1106207
8	Betriebswahlschalter	1106208
9	Kapillareinheit	1106209
10	Verkleidung	1106210
11	Luftleitlamelle	1106211
12	Saughaken	1106212
13	Flachdüse	1106213
14	Ausblasgitter	1106214
15	Abluftschlauch	1106215
16	Rückwand	1106216
17	Kabelhalter	1106217
18	Kondensator	1106218
19	Verdampfer	1106219
20	Ventilator, kpl.	1106220
21	Ventilatorgehäuse	1106221
22	Luftansaugfilter	1106222
23	Geräteboden	1106223
24	Kondensatbehälter, kpl.	1106224
25	Anschlußkabel mit Stecker	1106225
26	Kondensator 2,5 μF	1106226
27	Kondensator 16 μF	1106227
28	Klemmleiste	1106228
29	Steuereinheit	1106229
30	Microschalter	1106230
31	Kondensatschlauch	1106231
32	Verschlußstopfen	1106232
33	Ablaufschlauch	1106233
34	Kondensatfalle	1106234
35	Pumpenflügel	1106235
36	Kondensatpumpe	1106236
37	Frostschutzthermostat	1106237
38	Transportrolle	1106238
39	Kompressor, kpl.	1106239
40	Inspektionsklappe	1106240

Bei Ersatzteilbestellungen neben der EDV-Nr. bitte immer auch die Geräte-Nr. (siehe Typenschild) angeben!

Hinweis!

Ein anderer Betrieb/Bedienung als in dieser Anleitung aufgeführt ist unzulässig! Bei Nichtbeachtung erlischt jegliche Haftung und Garantieanspruch.

Voraussetzung für eventuelle Material-Garantieansprüche ist, daß der Besteller oder sein Abnehmer im zeitlichen Zusammenhang mit Verkauf und Inbetriebnahme die jedem Gerät beigefügte „Garantieurkunde“ vollständig ausgefüllt an die REMKO GmbH & Co. KG zurückgesandt hat.
