BEDIENUNGSANLEITUNG IPD-9810 Euroline

iPod Dockingstation Lautsprechersystem mit FM-Radio und Wecker

I. Bedienelemente

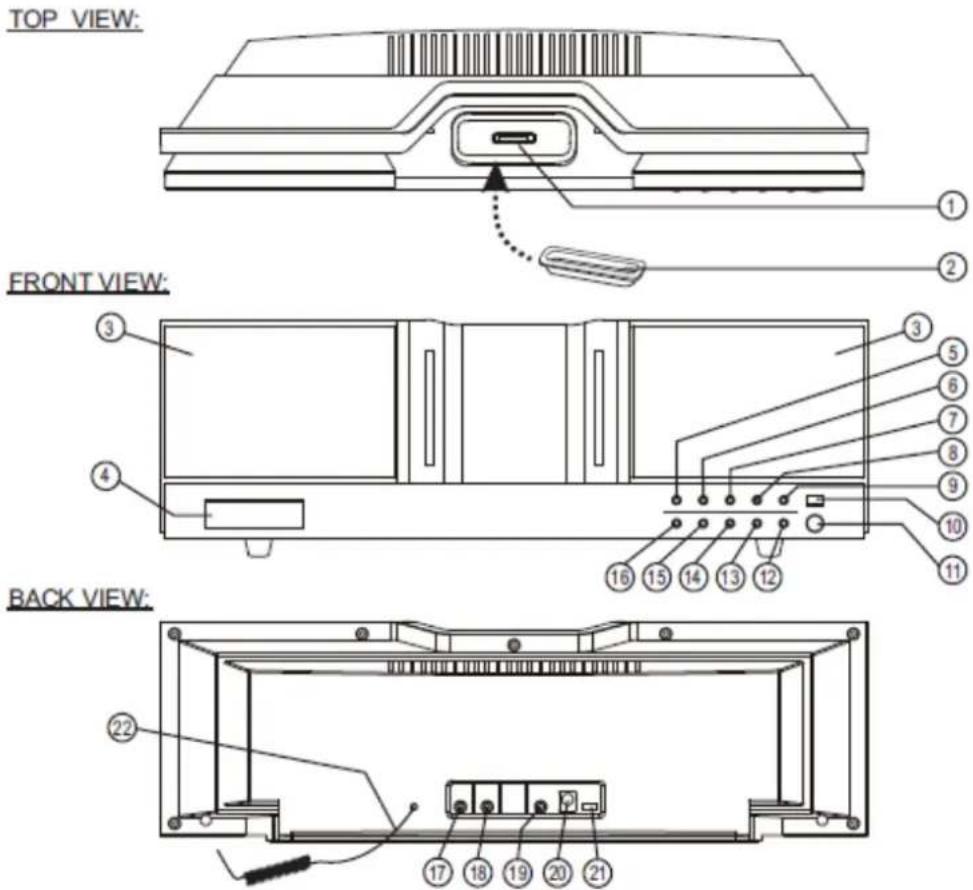

1. Hauptgerät

TOP VIEW: 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 BACK VIEW: 22

1. Adaptereinsatz für I-Pods
2. iPod Adapter (im Lieferumfang enthalten)
3. Lautsprecher
4. Anzeigefeld
5. Funktionstaste
6. Zurück / Sendersuchlauf abwärts
7. Wiedergabe / Pause
8. Nächste / Sendersuchlauf aufwärts
9. Lautstärkeregler +
10. Infrarotsensor Fernbedienung
11. Ein- / Ausschalter / Standby
12. Lautstärkeregler –
13. MEM+ / Alarmfunktion
14. Memory- / Stopp-Taste
15. Schlummertaste
16. Equalizer / Anzeigefeld / Uhr
17. AUX-Eingangsbuchse
18. Subwooferanschluss
19. Kopfhöreranschluss
20. Stromanschluss
21. Dimmereinstellung
22. FM-Wurfantenne

Equalizer

Betätigen Sie mehrmals die Equalizer-Taste, um den gewünschten Modus aufzurufen. Folgende Voreinstellungen stehen zur Verfügung:

Audio-Eingang

Über den Audioeingang auf der Rückseite des Gerätes können Sie mittels eines kleinen Klinkensteckers ein externes Audiogerät wie einen MP3-Player, PC, Laptop, etc. anschließen, um den Klang davon über das Euroline IPD-9810 wiederzugeben. Betätigen Sie nach Einstecken des Gerätes die Funktions-Taste so lange, bis auf dem Anzeigefeld „AU“ erscheint, und starten Sie die Wiedergabe an dem angeschlossenen Gerät. Jetzt können Sie sich die gewünschte Lautstärke einstellen und die Musik genießen.

Mute-Funktion

Die Anlage verfügt über eine Stummschaltungsfunktion, die mit der MUTE-Taste aktiviert und deaktiviert werden kann.

Dimmer-Funktion

Mittels dieser Funktion können Sie die Helligkeit des Anzeigefeldes einstellen. Auf der Rückseite haben Sie folgende Auswahlmöglichkeiten:

MAX: hell

MED: normal

MIN: dunkel

Nachtbetrieb

Wenn Sie auf Ihrer Fernbedienung die Taste NIGHT etwa zwei Sekunden lang gedrückt halten, können Sie während dem Betrieb das Licht des Anzeigefeldes ein- oder ausschalten. Befindet sich die Anlage im Standby-Modus (z.B. nachts), können Sie durch kurzes Drücken das Anzeigefeld vorübergehend einschalten, um die Uhrzeit ablesen zu können.

Anschluss eines aktiven Subwoofers

Diese Anlage ist mit einem extra Ausgang für einen aktiven Subwoofer ausgerüstet. Schließen Sie einfach ein passendes Gerät und starten Sie die Wiedergabe.

2. Fernbedienung

1. AN / Standby-Taste
2. Funktionstaste
3. Uhreinstellung
4. Stummschaltung
5. Equalizer / Anzeigefeld
6. Stereo - Mono- / Nachtmodus
7. MEM+ Taste
8. Lautstärke +
9. Schlummertaste
10. Wecker
11. MEM- Taste
12. Lautstärke –
13. Zurück / Sendersuchlauf abwärts
14. Memory- / Stopp-Taste
15. Wiedergabe / Pause
16. Nächste / Sendersuchlauf aufwärts
17. Batteriefach

II. Digitaluhr

Diese Anlage verfügt über eine digitale Uhr, die entweder im Standby-Modus zu sehen ist oder im Wiedergabemodus mittels Betätigen der CLOCK-ADJ.-Taste angezeigt werden kann.

Einstellen der Zeit:

Halten Sie die CLOCK-ADJ.-Taste für mehrere Sekunden gedrückt, bis die Anzeige 12 h oder 24 h erscheint. Durch Betätigen der Zurück- oder Nächste-Taste können zwischen den beiden Anzeigemodi umschalten. Wenn Sie die CLOCK-ADJ.-Taste ein weiteres Mal betätigen, können wie oben beschrieben die Stunden, durch ein drittes Drücken die Minuten einstellen.

III. Alarmfunktion

Mit dieser Anlage können Sie sich entweder von einem Buzzer, Radio oder Musik von Ihrem iPod wecken lassen.

1.1 Vorbereitung

Bevor Sie die Weckfunktion benutzen, vergewissern Sie sich bitte, ob die Uhrzeit korrekt eingestellt wurde. Schalten Sie nun die Anlage ein, so dass die blaue Hintergrundbeleuchtung an ist.

Wenn Sie sich von einem Titel Ihres iPods wecken lassen möchten, schließen Sie diesen wie unten beschrieben an und wählen den gewünschten Titel aus, der zur eingestellten Weckzeit ertönen soll.

Wenn Sie sich vom Radio wecken lassen möchten, wählen Sie den gewünschten Sender.

Stellen Sie nun die passende Wecklautstärke mit den Lautstärkereglern ein und schalten Sie die Anlage wieder in den Standby-Modus.

1.2 Einstellung der Weckzeit

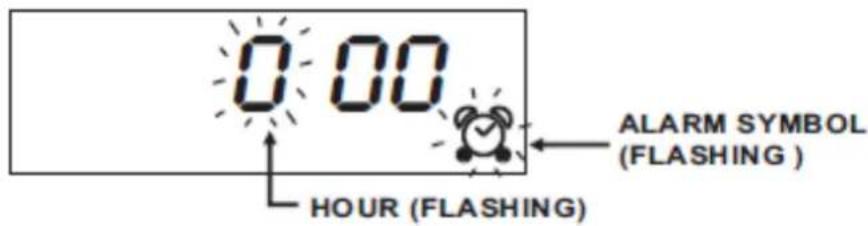

Halten Sie auf Ihrer Fernbedienung die ALARM-Taste so lange gedrückt, bis das Wecksymbol 📂m Anzeigefeld erscheint. Sie sehen nun folgendes:

0:00 HOUR (FLASHING) ALARM SYMBOL (FLASHING)

Betätigen Sie nun die Tasten und so lange, bis die blinkende Stundenanzeige richtig eingestellt ist. Drücken Sie die ALARM-Taste zum Speichern. Auf dem Anzeigefeld erscheint nun folgendes:

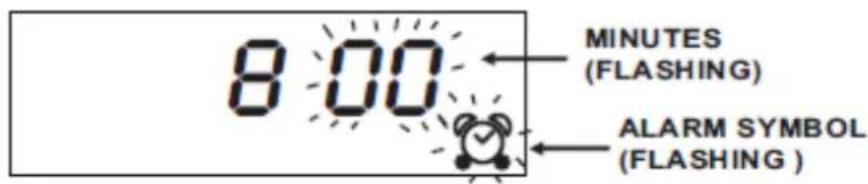

Betätigen Sie nun die Tasten 🏠️ und 🏠️ so lange, bis die blinkende Minutenanzeige auf richtig eingestellt ist. Drücken Sie die ALARM-Taste zum Speichern.

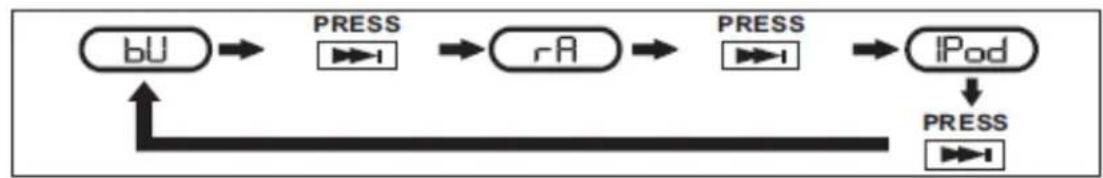

Wählen Sie nun die gewünschte Quelle, von der der Weckton wiedergegeben werden soll:

*REMARK: BU = BUZZER ALARM / rA = RADIO / iPod = iPod

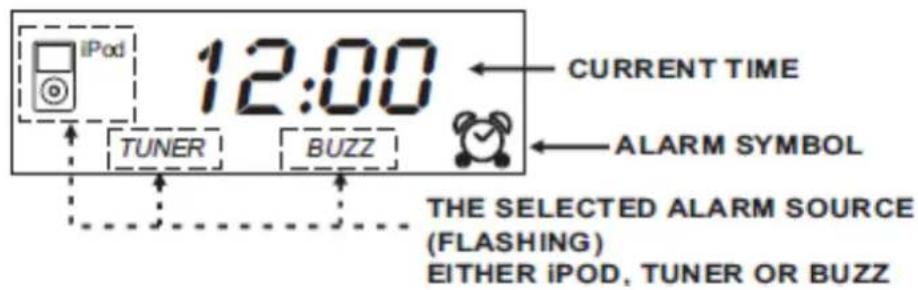

Wenn die gewünschte Einstellung erreicht wurde, bestätigen Sie die Auswahl durch Betätigen der ALARM-Taste. Die Einstellung der Weckzeit ist nun abgeschlossen. Das Wecksymbol ist nun auf dem Anzeigefeld zu sehen. Das Symbol für die ausgewählte Quelle des Wecktons blinkt zum Anzeichen dafür, dass die Weckfunktion aktiv ist. Die Anlage schaltet sich nun automatisch zur eingestellten Weckzeit ein.

iPod 12:00 CURRENT TIME TUNER BUZZ ALARM SYMBOL THE SELECTED ALARM SOURCE (FLASHING) EITHER iPOD, TUNER OR BUZZ

Um die Weckfunktion auszuschalten, drücken Sie einmal die ALARM-Taste. Das entsprechende Symbol verschwindet vom Anzeigefeld.

HINWEIS: Bitte trennen Sie die Anlage nicht vom Stromnetz. Belassen Sie sie im Standby-Modus, damit keine Einstellungen versehentlich gelöscht werden.

1.3 Schlummer-Funktion

Wenn der Weckton erklingt, kann er mittels der Schlummer-Funktion ausgeschaltet und um fünf Minuten verzögert werden. Betätigen Sie hierzu die Taste SLEEP / SNOOZE. Der Weckton erklingt dann automatisch fünf Minuten später ein weiteres Mal. Dieser Vorgang kann etwa eine Stunde lang wiederholt werden, bis er sich automatisch ausschaltet.

1.4 Schlaffunktion „Sleep-Timer“

Diese Anlage verfügt über eine automatische Ausschaltfunktion, wenn Sie zum Einschlafen Musik hören möchten. Betätigen Sie in angeschaltetem Modus die Taste SLEEP / SNOOZE so oft, bis die gewünschte Zeit eingestellt ist. Folgende Möglichkeiten stehen zur Auswahl:

(*OFF MEANS SLEEP TIMER IS DEACTIVATED)

IV. Radiobetrieb

Schalten Sie die Anlage ein und betätigen Sie die Funktionstaste so oft, bis auf dem Anzeigefeld TUNER erscheint. Richten Sie die Wurfantenne so aus, dass die beste Empfangsmöglichkeit gewährleistet ist, und stellen Sie mittels des entsprechenden Schalters die gewünschte Betriebsart auf Stereo oder Mono ein. Bei schlechtem Empfang belassen Sie die Einstellung in jedem Fall auf Mono, um die Wiedergabequalität so hoch wie möglich zu halten.

Manuelle Sendereinstellung

Drücken Sie die Sendersuchlauftasten und nur kurz um die Frequenz eines Senders manuell einzustellen. Wenn der gewünschte Sender gefunden wurde, können Sie diesen wie unter „Sender speichern“ beschrieben speichern.

Automatische Sendersuche

Halten Sie eine der Sendersuchlauftasten TUNE + und TUNE - für zwei Sekunden gedrückt, so startet der automatische Sendersuchlauf in die entsprechende Frequenzrichtung. Sobald ein Sender gefunden wurde, stoppt die automatische Suche und der Sender wird wiedergegeben. Auch dieser Sender kann wie unten beschrieben entsprechend gespeichert werden.

Sender speichern

Sie Speichern den aktuellen Sender, indem Sie während der Wiedergabe die Taste STOPP / MEMORY betätigen, so dass „01“ angezeigt wird. Mit den MEM+ und MEM- Tasten können Sie nun einen beliebigen der 20 zur Verfügung stehenden Speicherplätze auswählen. Wenn Sie nun die STOPP / MEMORY – Taste ein weiteres Mal betätigen, wird der Sender an dem ausgewählten Platz gespeichert.

Um einen gespeicherten Sender aufzurufen, betätigen Sie einfach während dem Radiobetrieb die Speichertasten MEM + und MSM, bis der gewünschte Speicherplatz erreicht ist.

V. iPod Betrieb

Um Ihren iPod mit dieser Anlage in Betrieb zu nehmen, schalten Sie beide Geräte ein und schließen den iPod mit der passenden Einsatzschale an die entsprechende Vorrichtung an. Betätigen Sie die Funktionstaste, bis im Anzeigefeld „iPod“ erscheint.

Sie können die Wiedergabe der auf dem iPod gespeicherten Titel nun starten, indem Sie auf der Fernbedienung oder der Anlage die Taste ▶drücken. Sie können nun jegliche Bedienung Ihres iPods über die IPD-9810 durchführen. Mittels der Tasten 🏠 und 🏠 können Sie ein Lied nach vorne bzw. zurückspringen oder durch längeres Drücken innerhalb eines Titels vor- oder zurückspulen. Mit der Taste 🏠 halten Sie die Wiedergabe an.

Trennen Sie den iPod niemals während der Wiedergabe direkt von der Anlage, sondern stoppen die Wiedergabe immer vorher und wählen mit der Funktionstaste eine andere Signalquelle (Radio, AUX), um Beschädigungen an den Geräten zu vermeiden.

HINWEIS: Wenn Sie einen iPod mit Videofunktion angeschlossen haben, erscheint auf dem Anzeigefeld folgende Fehlermeldung: „The currently attached accessory is not supported by

this iPod.“ Dies bedeutet lediglich, dass keine Videofunktionen unterstützt werden. Sämtliche Audiofunktionen hingegen laufen einwandfrei.
