BEDIENUNGSANLEITUNG C 46 V njoy Sunlight

2.1 Allgemeines....8
2.2 Umwelthinweise 8

3 S i c h e

3.1 Brandschutz 11
3.1.1 Vermeidung von Brandgefahren ..... 11
3.1.2 Feuerbekämpfung.... 11
3.1.3 Bei Feuer.... 11
3.2 Allgemeines.... 12
3.3 Verkehrssicherheit 12
3.4 Anhängerbetrieb 13
3.5 Gasanlage.... 14
3.5.1 Allgemeine Hinweise.... 14
3.5.2 Gasflaschen 15
3.6 Elektrische Anlage 16
3.7 Wasseranlage 16

4 Vor der Fahrt.... 17

4.1 Erste Inbetriebnahme ..... 17
4.2 Ankuppeln 17
4.3 Anhängerkupplungen 18

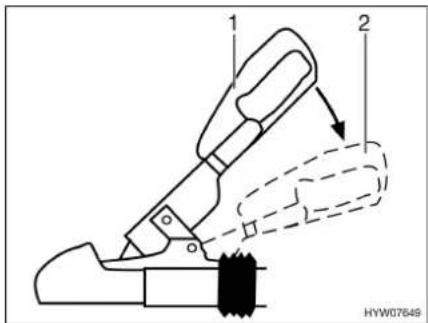

4.3.1 Sicherheitskupplung WS 3000 D .... 19
4.4 Abkuppeln 19
4.5 Zuladung 20
4.5.1 Begriffe 20
4.5.2 Berechnung der Zuladung..... 22
4.5.3 Caravan richtig beladen 23
4.5.4 Anhänge-, Stütz- und Achslast ..... 24
4.6 Fernsehgerät 25
4.7 Verkehrssicherheit 25

5 Während der Fahrt 27

5.1 Caravanbetrieb 27
5.2 Bremsen 28
5.3 Rückwärtsfahrt 28

6 Caravan aufstellen ..... 29

6.1 Feststellbremse.... 29
6.2 Unterlegkeile 30
6.3 Kurbelstützen 30

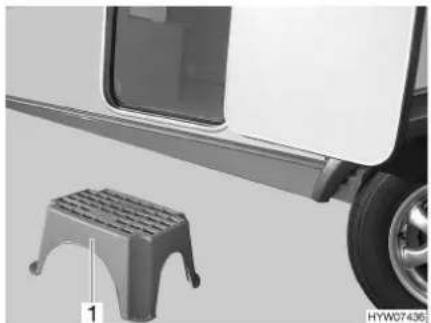

6.4 Eintrittstufe (frei stehend) ..... 31

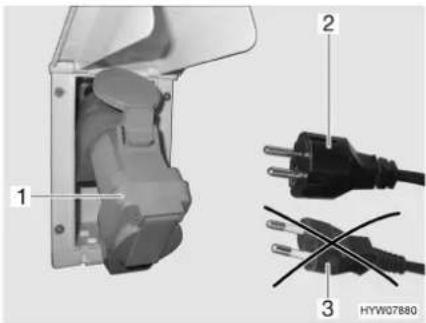

6.5 230-V-Anschluss.... 31

7 Wohnen 33

7.1 Eingangstür.... 33
7.1.1 Eingangstür, außen.... 33

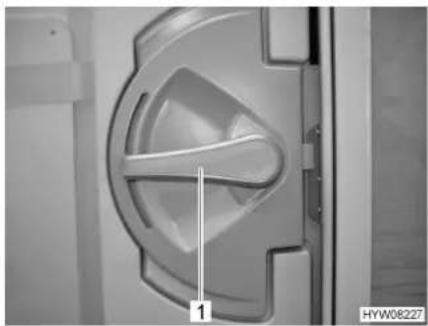

7.1.2 Eingangstür, innen 34
7.2 Außenklappen.... 34
7.2.1 Klappenschloss, ellipsenförmig..... 34
7.2.2 Klappe für Toiletten-Kassette ..... 35
7.3 Heizen.... 35
7.4 Lüften 36
7.5 Fenster 36

7.5.1 Ausstellfenster mit Automatik- Ausstellern 37
7.5.2 Verdunklungsrollo und Insekten- schutzrollo .... 39
7.6 Dachhauben 40
7.6.1 Dachhaube mit Schnapp- r herschluse ..... i ..... t ..... 41 .....
7.6.2 Kurbelhub-Dachhaube 41
7.7 Tische 42

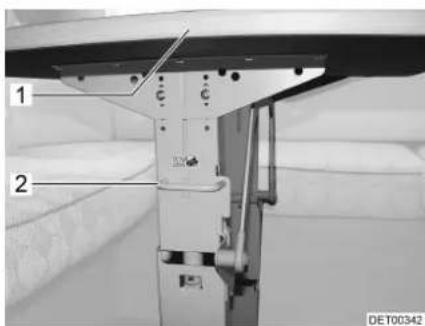

7.7.1 Schwenktisch der Rundsitz- gruppe 42
7.7.2 Hängetisch mit Klappfuß ..... 43
7.8 Leuchten 43
7.9 Etagenbett 43
7.10 Umbau Schlafen 44
7.10.1 Mittelsitzgruppe 44
7.10.2 Rundsitzgruppe ..... 45

8 G a s a n l

8.1 Allgemeines ..... 47
8.2 Gasflaschen....48
8.3 Gasverbrauch 49

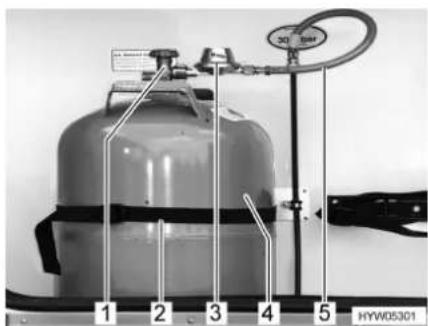

8.4 Gasflaschen wechseln.... 49
8.5 Gasabsperrventile 50

9 Elektrische Anlage .....51

9.1 Generelle Sicherheitshinweise ..... 51
9.2 12-V-Bordnetz ..... 51
9.3 Netzgerät 52
9.4 230-V-Bordnetz ..... 52
9.4.1 230-V-Anschluss ..... 53
9.4.2 Versorgungsleitung für externen 230-V-Anschluss .... 53
9.5 Sicherungen. 54

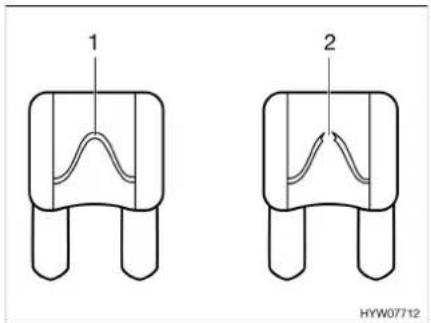

9.5.1 12-V-Sicherungen ..... 55
9.5.2 230-V-Sicherung ..... 56
9.6 Anschluss an Zugfahrzeug ..... 56
9.6.1 Anschluss-Schema dreizehnpoliger Stecker....56
9.6.2 Zugwagen-Installation ..... 58
9.7 Stromlaufpläne....59

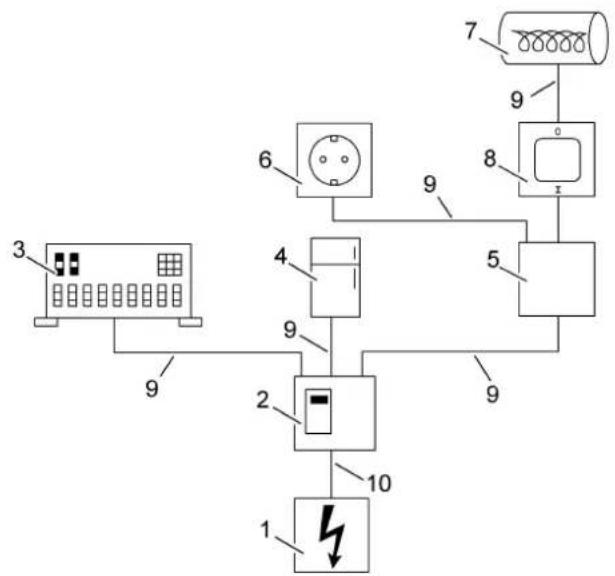

9.7.1 Blockschaltbild 230 V....59
9.7.2 Blockschaltbild 12 V....60

10 Einbaugeräte 61

10.1 Allgemeines .... 61
10.2 Heizung 62
10.2.1 Richtig heizen 62
10.2.2 Warmluft-Heizung 63

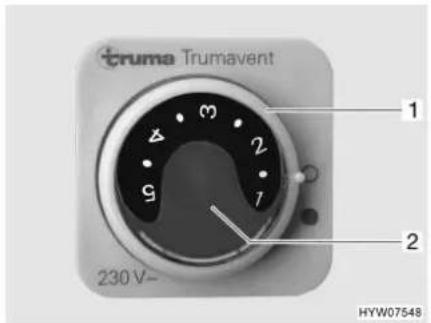

10.2.3 Umluftgebläse 65

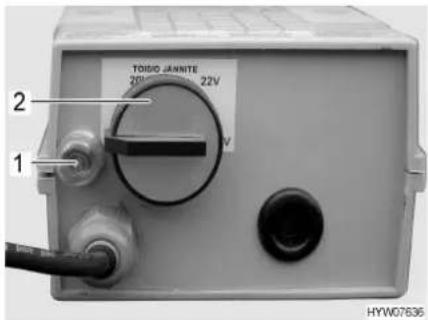

10.2.4 Elektrische Fußboden- temperierung .... 65
10.3 Therme 66
10.4 Kochstelle 68
10.4.1 Gaskocher 68
10.4.2 Dunstabzug 69
10.5 Kühlschrank 70

10.5.1 Kühlschrank-Lüftungsgitter ..... 70
10.5.2 Betrieb (Thetford)....70
10.5.3 Kühlschranktür-Verriegelung ..... 72

11 Sanitäre Einrichtung....73

11.1 Wasserversorgung, Allgemeines ..... 73
11.2 Wassertank 74
11.2.1 Trinkwasser-Einfüllstutzen mit Deckel 74
11.2.2 Wasser einfüllen 74
11.2.3 Wasser ablassen (Verschluss-Stopfen)....75

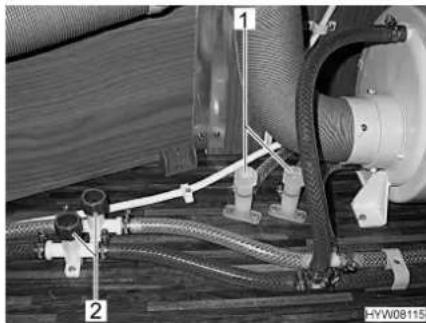

11.3 Wasseranlage befüllen ..... 75
11.4 Wasseranlage entleeren ..... 76
11.5 Toilettenraum 77
11.6 Toilette 77
11.6.1 Thetford-Toilette....77
11.6.2 Winterbetrieb 78
11.6.3 Vorübergehende Still-Legung .....79

12 Pflege 81

12.1 Äußere Pflege 81
12.1.1 Waschen mit Hochdruckreiniger ..... 81
12.1.2 Fahrzeug waschen....81
12.1.3 Fensterscheiben aus Acrylglas ..... 82
12.1.4 Feuerverzinktes Fahrgestell.....82
12.1.5 Unterboden 83
12.2 Innere Pflege 83
12.3 Wasseranlage 84
12.3.1 Wassertank reinigen 84
12.3.2 Wasserleitungen reinigen ..... 84
12.3.3 Wasseranlage desinfizieren. . . . . . . 85
12.4 Winterpflege....85
12.5 Still-Legung 86
12.5.1 Vorübergehende Still-Legung ..... 86
12.5.2 Still-Legung über Winter 87
12.5.3 Inbetriebnahme des Fahrzeugs nach vorübergehender Still-Legung oder nach Still-Legung über Winter 88

13 Kundendienst und Wartung .... 89

13.1 Amtliche Prüfungen ..... 89
13.2 Inspektionsarbeiten ..... 89
13.3 Wartungsarbeiten....89
13.4 Sicherheitskupplung WS 3000 D ..... 90
13.5 Bremsanlage BPW-Chassis.....90
13.6 Auswechseln von Glühlampen, außen....90
13.6.1 Beleuchtung Front ..... 91
13.6.2 Beleuchtung Heck 92
13.6.3 Beleuchtung Seite ..... 92
13.6.4 Glühlampen-Typen für Außen- beleuchtung 93
13.7 Auswechseln von Glühlampen, innen 93

13.7.1 Halogenspotleuchte .....94
13.7.2 Halogeneinbauleuchte .....94
13.7.3 Spotrondell .....95
13.7.4 Glühlampen-Typen für Innen- beleuchtung .....95
13.8 Feder des Verdunklungsrollos und des Insektenschutzrollos nachspannen ....95
13.9 Ersatzteile....96

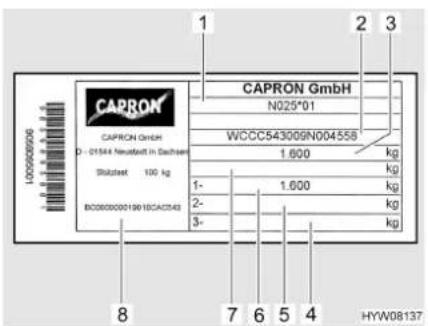

13.10 Typschild .....97
13.11 Warn- und Hinweisaufkleber .....97
13.12 Ersatzschlüssel....97

14 Räder und Reifen .....99

14.1 Allgemeines .....99
14.2 Reifenauswahl 100
14.3 Bezeichnungen am Reifen .....101
14.4 Umgang mit Reifen.....101
14.5 Radwechsel .....101
14.5.1 Allgemeine Hinweise .....101
14.5.2 Anziehdrehmoment .....102
14.5.3 Rad wechseln .....102
14.6 Rad wechseln bei Alufelgen .....104
14.7 Ersatzrad-Halterung .....104
14.8 Reifendruck ....104

15 Störungssuche .....109

15.1 Fahrwerk....109
15.2 Bremsanlage .....109
15.3 Elektrische Anlage .....109
15.4 Gasanlage 111
15.5 Gaskocher ..... 111
15.6 Heizung und Therme .....111
15.6.1 Warmluft-Heizung Trumatic S .....112
15.6.2 Truma Therme .....112
15.7 Kühlschrank .....112
15.8 Wasserversorgung .....113
15.9 Aufbau 115

16 Sonderausstattungen .....117

16.1 Gewichte von Sonderausstattungen .....117

17 Technische Daten.....119

17.1 Technische Daten....119

Vor der ersten Inbetriebnahme des Fahrzeugs folgende Hinweise beachten:

Radmuttern/Radschrauben nach 50 km nachziehen.
▶ Bedienungsanleitung lesen, um Sachschäden und Personenschäden zu vermeiden.

Vor jeder Inbetriebnahme des Fahrzeugs folgende Hinweise beachten:

▶ Reifendruck prüfen.
Siehe Abschnitt Reifendruck.
Fahrzeug richtig beladen. Dabei die technisch zulässige Gesamtmasse einhalten. Siehe Abschnitt Zuladung.
Bei Außentemperaturen unter 0 °C Fahrzeug erst aufheizen, dann Wasseranlage befüllen. Siehe Abschnitt Wasserversorgung/Wassertank befüllen.
Gasflaschen nur im vorgesehenen Gaskasten fest verzurrt transportieren.
Zwangslüftungen freihalten. Siehe Abschnitte Dachhauben und Lüften.
▶ Vor dem Betanken des Zugfahrzeugs mit Kraftstoff die gasbetriebenen Einbaugeräte abschalten.

Bei Frostgefahr folgende Hinweise beachten:

▶ Bei Frostgefahr das Fahrzeug immer beheizen.
Siehe Abschnitt Heizung.
▶ Wenn das Fahrzeug bei Frostgefahr nicht benutzt wird, die gesamte Wasseranlage entleeren. Die Wasserhähne in Mittelstellung geöffnet lassen. Sicherheits-/Ablassventil (wenn vorhanden) und Ablasshähne geöffnet lassen. So werden Frostschäden an den Einbaugeräten und am Fahrzeug vermieden.
Siehe Abschnitt Wasseranlage entleeren.

Gewährleistungsurkunde

Fahrzeugdaten

Modell:

Kfz-Hersteller/Motorart:

Seriennummer:

Erstzulassung:

Übergabe:

Gekauft bei Firma:

Händlernummer:

Ablauf der Gewährleistungsfrist:

Schlüsselnummer:

Fahrgestellnummer:

Kundenanschrift:

Name, Vorname:

Straße, Nr.:

PLZ, Ort:

Land:

Stempel und Unterschrift des Händlers

Änderungen in Konstruktion, Ausstattung und Lieferumfang bleiben vorbehalten. Es sind auch Sonderausstattungen aufgeführt, die nicht zum serienmäßigen Lieferumfang gehören. Die Beschreibungen und Abbildungen in dieser Broschüre sind keiner bestimmten Version zuzuordnen. Für alle Details hat allein die jeweils gültige Ausstattungsliste Gültigkeit.

Vor dem ersten Start diese Bedienungsanleitung vollständig lesen!

Die Bedienungsanleitung immer im Fahrzeug mitführen. Alle Sicherheitsbestimmungen auch an andere Benutzer weitergeben.

▶ Die Nichtbeachtung dieses Zeichens kann zur Gefährdung von Personen führen.

Die Nichtbeachtung dieses Zeichens kann zu Schäden im oder am Fahrzeug führen.

Dieses Zeichen weist auf Empfehlungen oder Besonderheiten hin.

Dieses Zeichen weist auf umweltbewusstes Verhalten hin.

Diese Bedienungsanleitung enthält Abschnitte, in denen modellbezogene Ausstattungen oder Sonderausstattungen beschrieben sind. Diese Abschnitte sind nicht extra gekennzeichnet. Es ist möglich, dass Ihr Fahrzeug nicht mit diesen Sonderausstattungen ausgerüstet ist. Die Ausstattung Ihres Fahrzeugs kann daher bei einigen Abbildungen und Beschreibungen abweichen.

Andererseits kann Ihr Fahrzeug mit weiteren Sonderausstattungen ausgerüstet sein, die in dieser Bedienungsanleitung nicht beschrieben sind.

Die Sonderausstattungen sind dann beschrieben, wenn sie einer Erklärung bedürfen.

Die separat beigelegten Bedienungsanleitungen beachten.

Die Angaben "rechts", "links", "vorne", "hinten" beziehen sich stets auf das Fahrzeug in Fahrtrichtung gesehen.

Alle Maße und Gewichte sind "circa"-Angaben.

Wenn die Hinweise in dieser Bedienungsanleitung nicht beachtet werden und deshalb ein Schaden am Fahrzeug entsteht, entfällt der Gewährleistungsanspruch.

Unsere Fahrzeuge werden ständig weiterentwickelt. Wir bitten um Verständnis, dass Änderungen in Form, Ausstattung und Technik vorbehalten sind. Aus dem Inhalt dieser Bedienungsanleitung können aus diesen Gründen keine Ansprüche an den Hersteller abgeleitet werden. Beschrieben sind die bis zur Drucklegung bekannten und eingeführten Ausstattungen.

Nachdruck, Übersetzung und Vervielfältigung, auch auszugsweise, ist ohne schriftliche Genehmigung des Herstellers nicht gestattet.

Dem Fahrzeug ist kein Radschlüssel und kein Wagenheber beigelegt. Vor dem Start für Notfälle einen handelsüblichen Radschlüssel und einen handelsüblichen Scherenwagenheber beschaffen. Unsere autorisierten Handelspartner und Servicestellen beraten gerne.

2.1 Allgemeines

Das Fahrzeug ist ein Produkt von: Capron GmbH, Berghausstraße 1, D-01844 Neustadt.

Das Fahrzeug ist nach dem Stand der Technik und nach den anerkannten sicherheitstechnischen Regeln gebaut. Dennoch können Personen verletzt oder kann das Fahrzeug beschädigt werden, wenn die Sicherheitshinweise in dieser Bedienungsanleitung nicht beachtet werden.

Das Fahrzeug nur in technisch einwandfreiem Zustand benutzen. Die Bedienungsanleitung beachten.

Störungen, die die Sicherheit von Personen oder des Fahrzeugs beeinträchtigen, sofort von Fachpersonal beheben lassen. Um weitergehende Schäden zu vermeiden, bei Störungen die Schadensminderungspflicht des Benutzers beachten.

Die Bremsanlage und die Gasanlage des Fahrzeugs nur von einer autorisierten Fachwerkstatt prüfen und reparieren lassen.

Veränderungen am Aufbau dürfen nur mit Genehmigung des Herstellers durchgeführt werden.

Reisegepäck und Zubehör nur bis zur technisch zulässigen Gesamtmasse mitführen.

Die vom Hersteller vorgegebenen Prüf- und Inspektionsfristen einhalten.

2.2 Umwelthinweise

▷ Ruhe und Sauberkeit der Natur nicht beeinträchtigen.
Grundsätzlich gilt: Abwasser aller Art und Hausmüll gehören nicht in den Straßengully oder in die freie Natur.
Abwasser an Bord nur im Abwassertank oder notfalls in anderen dafür geeigneten Behältern sammeln.
Abwassertank und Toiletten-Kassette oder Fäkalientank nur an speziell dafür ausgewiesenen Entsorgungsstationen auf Campingplätzen oder Stellplätzen entleeren. Beim Aufenthalt in Städten und Gemeinden die Hinweise an den Stellplätzen beachten oder nach Entsorgungsstationen fragen.
Abwassertank so oft wie möglich entleeren, auch wenn der Abwassertank nicht vollständig gefüllt ist (Hygiene).

Abwassertank und ggf. Ablassleitung nach Möglichkeit bei jeder Entleerung mit Frischwasser ausspülen.

Toiletten-Kassette oder Fäkalientank nie zu voll werden lassen. Spätestens wenn die Füllstandsanzeige aufleuchtet, die Toiletten-Kassette oder den Fäkalientank unverzüglich entleeren.
Hausmüll auch auf Reisen nach Glas, Blechdosen, Plastik und Nassmüll trennen. Bei der jeweiligen Gastgemeinde nach Entsorgungsmöglichkeiten fragen. Hausmüll darf nicht auf Parkplätzen in die dortigen Abfallbehälter entsorgt werden.
Die Abfallbehälter möglichst oft in die Tonnen oder Container entleeren, die dafür vorgesehen sind. So lassen sich unangenehme Gerüche und problematische Müllansammlungen an Bord vermeiden.
Motor des Zugfahrzeugs im Stand nicht unnötig laufen lassen. Ein kalter Motor setzt im Leerlauf besonders viele Schadstoffe frei. Die Betriebstemperatur des Motors wird am schnellsten durch Fahrt erreicht.

Für die Toilette eine umweltfreundliche und biologisch gut abbaubare WC-Chemikalie in geringer Dosierung verwenden.
Für längere Aufenthalte in Städten und Gemeinden Abstellplätze aufsuchen, die speziell für Caravangespanne ausgewiesen sind. Bei der jeweiligen Stadt oder Gemeinde nach Abstellmöglichkeiten erkundigen.
▷ Stellplätze immer in sauberem Zustand verlassen.

Kapitelübersicht

In diesem Kapitel finden Sie wichtige Sicherheitshinweise. Die Sicherheitshinweise dienen dem Schutz von Personen und Sachwerten.

Die Hinweise betreffen im Einzelnen:

• den Brandschutz und das Verhalten bei Bränden
• das allgemeine Verhalten im Umgang mit dem Fahrzeug
  • die Verkehrssicherheit des Fahrzeugs
  • den Anhängerbetrieb
  • die Gasanlage des Fahrzeugs
  • die elektrische Anlage des Fahrzeugs
  • die Wasseranlage des Fahrzeugs

3.1 Brandschutz

3.1.1 Vermeidung von Brandgefahren

▶ Kinder nie alleine im Fahrzeug lassen.
Brennbare Materialien von Heizgeräten und Kochgeräten fern halten.
Leuchten können sehr heiß werden. Wenn die Leuchte eingeschaltet ist, muss der Sicherheitsabstand zu brennbaren Gegenständen immer 30 cm betragen. Brandgefahr!
▶ Niemals tragbare Heizgeräte oder Kochgeräte benutzen.
▶ Nur autorisiertes Fachpersonal darf die elektrische Anlage, die Gasanlage oder die Einbaugeräte verändern.

3.1.2 Feuerbekämpfung

Im Fahrzeug immer einen Trockenpulver-Feuerlöscher mitführen. Der Feuerlöscher muss zugelassen, geprüft und griffbereit sein.
▶ Den Feuerlöscher regelmäßig von autorisiertem Fachpersonal prüfen lassen. Prüfdatum beachten.
In der Nähe der Kochstelle immer eine Löschdecke bereithalten.

3.1.3 Bei Feuer

▶ Alle Insassen evakuieren.
Elektrische Versorgung ausschalten und vom Netz trennen.
Haupt-Absperrventil an der Gasflasche schließen.
▶ Alarm geben und Feuerwehr rufen.
Feuer bekämpfen, falls dies ohne Risiko möglich ist.

▷ Von der Lage und der Bedienung der Notausstiege überzeugen.
▷ Fluchtwege freihalten.
Gebrauchsanweisung des Feuerlöschers beachten.

Als Notausstiege gelten alle Fenster und Türen, die folgende Kriterien erfüllen:

• Öffnung nach außen oder Verschiebung in horizontaler Richtung
• Öffnungswinkel mindestens 70°

• Durchmesser der lichten Öffnung mindestens 450 mm
- Abstand vom Fahrzeugboden maximal 950 mm

3.2 Allgemeines

Der Sauerstoff im Fahrzeuginneren wird durch die Atmung und durch den Betrieb von gasbetriebenen Einbaugeräten verbraucht. Daher muss der Sauerstoff ständig ersetzt werden. Zu diesem Zweck sind im Fahrzeug Zwangslüftungen (z. B. Dachhauben mit Zwangslüftung, Pilzdachlüfter oder Bodenlüfter) eingebaut. Zwangslüftungen weder von innen noch von außen abdecken, z. B. mit einer Wintermatte, oder zustellen. Zwangslüftungen von Schnee und Laub freihalten. Es droht Erstickungsgefahr durch erhöhten CO₂-Gehalt.
▶ Durchgangshöhe der Türen beachten.

Für die Einbaugeräte (Heizung, Kochstelle, Kühlschrank usw.) sind die jeweiligen Betriebsanleitungen und Bedienungsanleitungen maßgebend. Unbedingt beachten.
Wenn Zubehör oder Sonderausstattungen angebaut werden, können sich die Abmessungen, das Gewicht und das Fahrverhalten des Fahrzeugs ändern. Die Anbauteile müssen zum Teil in die Fahrzeugpapiere eingetragen werden.
Nur Felgen und Reifen verwenden, die für das Fahrzeug zugelassen sind. Angaben über die Größe der zugelassenen Felgen und Reifen den Fahrzeugpapieren entnehmen oder bei den autorisierten Handelspartnern und Servicestellen erfragen.
▷ Beim Abstellen des Fahrzeugs die Feststellbremse fest anziehen.

Beim Verlassen des Fahrzeugs alle Türen, Außenklappen und Fenster schließen.
Das Fahrzeug nur dann im Straßenverkehr bewegen, wenn der Fahrzeugführer eine für die Fahrzeug-Klasse gültige Fahrerlaubnis besitzt.
Beim Verkauf des Fahrzeugs dem neuen Besitzer alle Bedienungsanleitungen des Fahrzeugs und der Einbaugeräte mitgeben.

3.3 Verkehrssicherheit

▶ Vor Fahrtbeginn die Funktion der Signal- und Beleuchtungseinrichtung und der Bremsen prüfen.
Nach einer längeren Standzeit (ca. 10 Monate) die Bremsanlage und die Gasanlage von einer autorisierten Fachwerkstatt prüfen lassen.
▶ Vor Fahrtbeginn das Fernsehgerät von der Auflage entfernen und sicher verstauen.
▶ Während der Fahrt dürfen sich keine Personen im Caravan aufhalten.
Bei Unterführungen, Tunneln oder Ähnlichem die Gesamthöhe des Fahrzeugs beachten (siehe technische Daten in den Fahrzeugpapieren).
Im Winter muss das Dach vor Fahrtbeginn schnee- und eisfrei sein.

▶ Vor Fahrtbeginn den Abwassertank entleeren.

▶ Regelmäßig vor der Fahrt oder im Abstand von 2 Wochen den Reifendruck prüfen. Ein falscher Reifendruck verursacht übermäßigen Verschleiß und kann zur Beschädigung der Reifen bis hin zum Platzen führen. Das Fahrzeug kann außer Kontrolle geraten.

Vor Fahrtbeginn die Zuladung im Fahrzeug gleichmäßig verteilen (siehe Kapitel 4).
Beim Beladen des Fahrzeugs und bei Fahrtunterbrechungen, wenn z. B. Gepäck oder Lebensmittel nachgeladen werden, die technisch zulässige Gesamtmasse und die zulässigen Achslasten beachten (siehe Fahrzeugpapiere).
An der Anhängerkupplung des Zugfahrzeugs die maximal zulässige Stützlast nicht überschreiten und die Mindest-Stützlast nicht unterschreiten. Den Caravan nach diesen Gesichtspunkten beladen.
Bei Caravanbetrieb müssen zwei Außenspiegel am Zugfahrzeug angebracht sein.
Vor Fahrtbeginn die Schranktüren, die Toilettenraumtür, alle Schubladen und Klappen schließen. Die Kühlschrank-Türsicherung einrasten.

Vor Fahrtbeginn die Tische zum Bettunterbau umbauen oder in der dafür vorgesehenen Halterung befestigen.
▷ Vor Fahrtbeginn Fenster und Dachhauben schließen.
Vor Fahrtbeginn alle Außenklappen schließen und die Klappenschlösser verriegeln.
Vor Fahrtbeginn externe Stützen entfernen und die am Fahrzeug angebauten Stützen einfahren.
▷ Vor Fahrtbeginn das Deichselstützrad ganz nach oben kurbeln.

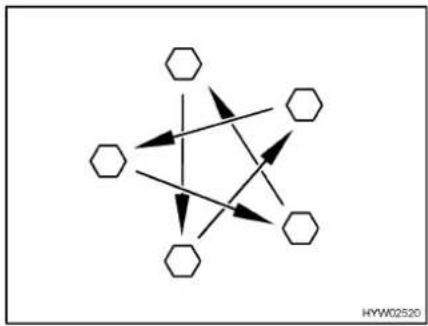

Bei der ersten Fahrt und nach jedem Radwechsel die Radschrauben/Radmuttern nach 50 km nachziehen. Später von Zeit zu Zeit auf festen Sitz prüfen. Anziehdrehmoment siehe Kapitel 14.
Reifen dürfen nicht älter als 6 Jahre sein, weil das Material mit der Zeit brüchig wird (siehe Kapitel 14).
Der Schwenktisch ist nicht am Boden befestigt. Vor der Fahrt den Schwenktisch absenken und mit den beiliegenden Gurten an den Sitzbänken befestigen.

3.4 Anhängerbetrieb

Beim An- oder Abkuppeln eines Anhängers ist Vorsicht geboten. Unfall- und Verletzungsgefahr!
Während des Rangierens zum An- oder Abkuppeln dürfen sich keine Personen zwischen Zugfahrzeug und Anhänger aufhalten.

3.5 Gasanlage

3.5.1 Allgemeine Hinweise

▶ Vor Fahrtbeginn, beim Verlassen des Fahrzeugs oder wenn die Gasgeräte nicht benutzt werden, alle Gasabsperrventile und das Haupt-Absperrventil an der Gasflasche schließen.
Beim Tanken, auf Fähren oder in der Garage darf kein Gerät (z. B. Heizung oder Kühlschrank) in Betrieb sein, wenn es mit offener Flamme betrieben wird. Explosionsgefahr!
▶ Wenn ein Gerät mit offener Flamme betrieben wird, das Gerät nicht in geschlossenen Räumen (z. B. Garagen) in Betrieb nehmen. Vergiftungs- und Erstickungsgefahr!
Die Gasanlage nur von einer autorisierten Fachwerkstatt warten, reparieren oder ändern lassen.
Die Gasanlage vor Inbetriebnahme und gemäß den nationalen Bestimmungen von einer autorisierten Fachwerkstatt prüfen lassen. Dies gilt auch für nicht angemeldete Fahrzeuge. Bei Änderungen an der Gasanlage die Gasanlage sofort von einer autorisierten Fachwerkstatt prüfen lassen.
▶ Auch der Gasdruckregler und die Abgasrohre müssen geprüft werden. Der Gasdruckregler muss nach spätestens 10 Jahren ersetzt werden. Verantwortlich für die Veranlassung der Maßnahme ist der Halter des Fahrzeugs.
Bei Defekt an der Gasanlage (Gasgeruch, hoher Gasverbrauch) besteht Explosionsgefahr! Sofort Haupt-Absperrventil an der Gasflasche schließen. Fenster und Türen öffnen und gut lüften.
Bei Defekt an der Gasanlage: Nicht rauchen, keine offenen Flammen entzünden und keine Elektroschalter (Lichtschalter usw.) betätigen.
▶ Vor Inbetriebnahme der Kochstelle für eine ausreichende Belüftung sorgen. Fenster oder Dachhaube öffnen.
▶ Gaskocher oder Gasbackofen nicht für Heizzwecke verwenden.
Wenn mehrere Gasgeräte vorhanden sind, ist für jedes Gasgerät ein Gasabsperrventil erforderlich. Wenn einzelne Gasgeräte nicht genutzt werden, das jeweilige Gasabsperrventil schließen.
Zündsicherungen müssen nach Erlöschen der Gasflamme innerhalb einer Minute schließen. Dabei ist ein Klicken hörbar. Funktion von Zeit zu Zeit prüfen.
Die eingebauten Gasgeräte sind ausschließlich für einen Betrieb mit Propangas, Butangas oder mit einem Gemisch beider Gase ausgelegt. Der Gasdruckregler sowie alle eingebauten Gasgeräte sind auf einen Betriebsdruck von 30 mbar ausgelegt.
▶ Propangas ist bis -42 °C, Butangas dagegen nur bis 0 °C vergasungsfähig. Bei tieferen Temperaturen ist kein Gasdruck mehr vorhanden. Butangas ist für den Winterbetrieb nicht geeignet.
▶ Regelmäßig den Gasschlauch am Gasflaschenanschluss auf Dichtheit prüfen. Der Gasschlauch darf keine Risse aufweisen und nicht porös sein. Den Gasschlauch spätestens 10 Jahre nach Herstellungsdatum in einer autorisierten Fachwerkstatt auswechseln lassen. Der Betreiber der Gasanlage muss den Austausch veranlassen.

Der Gaskasten ist aufgrund seiner Funktion und Konstruktion ein nach außen offener Raum. Die serienmäßig eingebaute Zwangslüftung nie abdecken oder zustellen. Ausströmendes Gas kann sonst nicht nach außen abgeleitet werden.
▶ Den Gaskasten nicht als Stauraum benutzen, da Feuchtigkeit eindringen kann.
▶ Den Gaskasten vor dem Zugriff Unbefugter sichern. Dazu den Zugang verschließen.
Das Haupt-Absperrventil an der Gasflasche muss zugänglich sein.
▶ Nur gasbetriebene Geräte (z. B. Gasgrill) anschließen, die für einen Gasdruck von 30 mbar ausgelegt sind.
Das Abgasrohr muss an der Heizung und am Kamin dicht und fest angeschlossen sein. Das Abgasrohr darf keine Beschädigungen aufweisen.
Abgase müssen ungehindert ins Freie austreten können und Frischluft muss ungehindert eintreten können. Deswegen Abgaskamine und Ansaugöffnungen sauber halten und freihalten (z. B. von Schnee und Eis). Es dürfen keine Schneewälle oder Schürzen am Fahrzeug anliegen.

3.5.2 Gasflaschen

Gasflaschen nur im Gaskasten mitführen.
Gasflaschen im Gaskasten senkrecht aufstellen.
Gasflaschen verdreh- und kippsicher festzurren.
▶ Wenn die Gasflaschen nicht an den Gasschlauch angeschlossen sind, immer die Schutzkappe aufsetzen.
Haupt-Absperrventil an der Gasflasche schließen, bevor der Gasdruckregler oder der Gasschlauch von der Gasflasche entfernt wird.
Gasdruckregler oder Gasschlauch nur von Hand an die Gasflaschen anschließen. Keine Werkzeuge verwenden.
Ausschließlich spezielle Gasdruckregler mit Sicherheitsventil für den Einsatz in Fahrzeugen verwenden. Andere Gasdruckregler sind nicht zulässig und genügen den starken Beanspruchungen nicht.
▶ Bei Temperaturen unter 5 °C Enteisungsanlage (Eis-Ex) für Gasdruckregler verwenden.
Nur 11-kg- oder 5-kg-Gasflaschen verwenden. Campinggasflaschen mit eingebautem Rückschlagventil (blaue Flaschen mit max. 2,5 bzw. 3 kg Inhalt) dürfen in Ausnahmefällen mit einem Sicherheitsventil verwendet werden.
Für Außengasflaschen möglichst kurze Schlauchlänge verwenden (max. 150 cm).
▶ Niemals die Belüftungsöffnungen im Boden unter den Gasflaschen blockieren.

3.6 Elektrische Anlage

▶ Nur Fachpersonal an der elektrischen Anlage arbeiten lassen.
▶ Bevor Arbeiten an der elektrischen Anlage durchgeführt werden, alle Geräte und Leuchten abschalten, die Batterie abklemmen und das Fahrzeug vom Netz trennen.
▶ Nur Originalsicherungen mit den vorgegebenen Werten verwenden.
▶ Defekte Sicherungen nur auswechseln, wenn die Fehlerursache bekannt und beseitigt ist.
▶ Sicherungen niemals überbrücken oder reparieren.

3.7 Wasseranlage

Stehendes Wasser im Wassertank oder in Wasserleitungen wird nach kurzer Zeit ungenießbar. Deshalb vor jeder Benutzung des Fahrzeugs die Wasserleitungen und den Wassertank gründlich reinigen. Nach jeder Benutzung des Fahrzeugs den Wassertank und die Wasserleitungen vollständig entleeren.
▶ Bei Still-Legungen von mehr als einer Woche die Wasseranlage vor der Benutzung des Fahrzeugs desinfizieren.

Wenn das Fahrzeug für mehrere Tage nicht benutzt wird oder bei Frostgefahr nicht beheizt wird, die gesamte Wasseranlage entleeren. Die Wasserhähne in Mittelstellung geöffnet lassen. Das Sicherheits-/Ablassventil (wenn vorhanden) und alle Ablasshähne geöffnet lassen. So lassen sich Frostschäden an den Einbaugeräten, Frostschäden am Fahrzeug und Ablagerungen in wasserführenden Bauteilen vermeiden.

Kapitelübersicht

In diesem Kapitel finden Sie wichtige Informationen darüber, was Sie vor Fahrtantritt beachten müssen und welche Tätigkeiten Sie vor Fahrtantritt ausführen müssen.

Die Hinweise betreffen im Einzelnen:

• die erste Inbetriebnahme
• das Ankuppeln und Abkuppeln am Zugfahrzeug
• die Anhängerkupplung
• die Zuladung und deren Berechnung
• die richtige Beladung des Caravans
• das Verstauen des Fernsehgeräts

Am Ende des Kapitels finden Sie eine Checkliste, in der die wichtigsten Punkte noch einmal zusammengefasst sind.

4.1 Erste Inbetriebnahme

Bei der ersten Fahrt und nach jedem Radwechsel die Radschrauben/Radmuttern nach 50 km nachziehen. Später von Zeit zu Zeit auf festen Sitz prüfen. Anziehdrehmoment siehe Kapitel 14.

Prüfen, ob die Beleuchtungsanlage des Zugfahrzeugs mit der Beleuchtungsanlage des Caravans übereinstimmt (siehe Kapitel 9) und ob das Zugfahrzeug eine Nennspannung von 12 V liefert.

Mit dem Caravan wird ein Schlüsselsatz mitgeliefert.

Stets einen Ersatzschlüssel außerhalb des Fahrzeugs deponieren. Die jeweilige Schlüsselnummer notieren. Bei Verlust können unsere autorisierten Handelspartner und Werkstätten weiterhelfen.

Weitere Hinweise im Kapitel 13.

4.2 Ankuppeln

Beim An- oder Abkuppeln eines Anhängers ist Vorsicht geboten. Unfall- und Verletzungsgefahr!
Während des Rangierens zum An- oder Abkuppeln dürfen sich keine Personen zwischen Zugfahrzeug und Anhänger aufhalten.
Zulässige Stützlast und Hinterachslast des Zugfahrzeugs beachten. Stützlast und Hinterachslast dürfen nicht überschritten werden. Die Werte der Stützlast und der Hinterachslast den Fahrzeugpapieren und den Papieren der Anhängerkupplung entnehmen.
Darauf achten, dass das Innere der Kupplung nicht verschmutzt ist und dass die beweglichen Teile der Kupplung (nicht die Kugelaufnahme) geschmiert sind.
Bei Verwendung einer Sicherheitskupplung die Kugel nicht schmieren. Die Reibebeläge werden an die Kupplungskugel angepresst und erzeugen dadurch ein Schlingerdämpfungsmoment. Diese Schlingerdämpfung ist nur dann gewährleistet, wenn der Kupplungskopf am Zugfahrzeug von Fett und anderen Rückständen gesäubert wird. Beim Abschmieren der Sicherheitskupplung darauf achten, dass kein Öl oder Fett auf die Reibebeläge gelangt.

Caravan mit Auflaufbremse: Caravan nicht mit aufgelaufener Bremse ankuppeln oder abkuppeln.
Anhängerkupplung mit abnehmbarem Kugelhals: Wenn der Kugelhals falsch montiert ist, kann der Anhänger abreißen. Betriebsanleitung der Anhängerkupplung beachten.
Zum Ankuppeln des Fahrzeugs das Deichselstützrad nach unten kurbeln und auf dem Boden aufsetzen.
▷ Den Stabilisierungshebel der Sicherheitskupplung nicht als Rangierhilfe benutzen.

Prüfen, ob der Anschluss-Stecker des Caravans in die Steckdose des Zugfahrzeugs passt. Wenn sich Anschluss-Stecker und Steckdose unterscheiden, bei den autorisierten Handelspartnern und Werkstätten nach Adaptionsmöglichkeiten fragen. Weitere Informationen zur Sicherheitskupplung der separaten Bedienungsanleitung des Herstellers entnehmen.

Ankuppeln:

■ Den Caravan ankuppeln (siehe Abschnitt 4.3.1). Das Kupplungsmaul und die Kugel müssen ineinander greifen und dürfen nicht lose aufeinander liegen. Das Kupplungsmaul muss die Kugel vollständig umschließen.
Das Seil der Abreißbremse mit einer Schlaufe um den Kugelkopf der Anhängervorrichtung des Zugfahrzeugs hängen. Dabei die Länge des Seils beachten: Das Seil darf nicht auf dem Boden schleifen oder bei Kurvenfahrt die Bremsfunktion auslösen.
Das Deichselstützrad ganz nach oben kurbeln. Dabei die Laufrolle parallel zur Fahrtrichtung und zum Deichselkasten hin ausrichten.
■ Den Anschluss-Stecker des Caravans in die Steckdose des Zugfahrzeugs stecken. Darauf achten, dass die Nasen des Schutzdeckels am Stecker eingreifen. Die Nasen verhindern, dass sich der Stecker während der Fahrt löst.
Das Verbindungskabel in einer lockeren Schlinge über die Deichsel legen. Darauf achten, dass es nicht auf dem Boden schleifen kann.
■ Prüfen, ob die Anhängerkupplung richtig auf der Kupplungskugel sitzt.
■ Prüfen, ob alle Kurbelstützen und das Deichselstützrad nach oben gekurbelt sind.
■ Die Lichtanlage des Caravans bei angeschlossenem Zugfahrzeug prüfen.

4.3 Anhängerkupplungen

Vor dem Ankuppeln sicherstellen, dass der Kugelkopf der Anhängervorrichtung frei von Schmutz und Fett ist.

4.3.1 Sicherheitskupplung WS 3000 D

2 1 3 4 HYW06418

Bild 1 Sicherheitskupplung WS 3000 D

Ankuppeln:

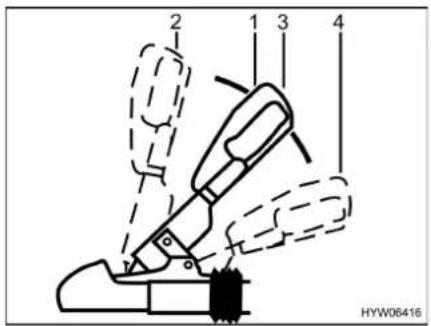

■ Kupplungsgriff (Bild 1,1) nach oben in Stellung "offen" (Bild 1,2) ziehen. Sicherheitskupplung ist geöffnet.
■ Die geöffnete Sicherheitskupplung auf die Anhängerkugel des Zugfahrzeugs aufsetzen und den Kupplungsgriff loslassen. Der Griff gleitet selbsttätig in seine Ausgangsstellung (Bild 1,3) zurück.
■ Zusätzlich den Kupplungsgriff mit der Hand (nicht mit dem Fuß) nach unten drücken. Das Schließen und Sichern erfolgt automatisch.
Sichtkontrolle durchführen: Anhängerkugel darf in angekuppeltem Zustand nicht sichtbar sein.

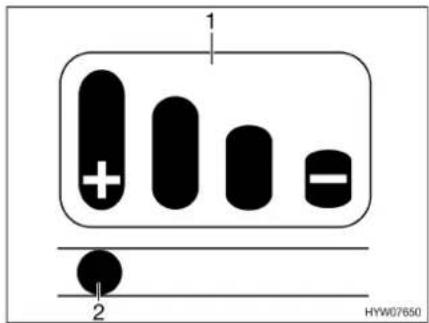

■ Die Stabilisierungseinrichtung aktivieren. Dazu den Kupplungsgriff aus geschlossener Stellung (Bild 1,3) bis zum Anschlag nach unten drücken (Bild 1,4).

Zum Ausschalten der Stabilisierungseinrichtung, z. B. zum Rangieren, den Kupplungsgriff (Bild 1,1) langsam bis zur geschlossenen Stellung (Bild 1,3) nach oben ziehen.

4.4 Abkuppeln

Beim An- oder Abkuppeln eines Anhängers ist Vorsicht geboten. Unfall- und Verletzungsgefahr!
▶ Zusätzlich die Sicherheitshinweise für das Ankuppeln in dieser Bedienungsanleitung beachten.

Abkuppeln:

Feststellbremse des Caravans anziehen.

■ An beiden Rädern die Unterlegkeile anlegen.
■ Den Anschluss-Stecker des Caravans aus der Steckdose des Zugfahrzeugs herausziehen und in die Halterung an der Deichsel stecken.
■ Das Seil der Abreißbremse vom Zugfahrzeug entfernen.
Das Deichselstützrad nach unten kurbeln, bis es fest auf dem Boden steht. Anschließend die Anhängerkupplung lösen.
■ Mit Hilfe des Deichselstützrads die Deichsel so weit anheben, bis das Zugfahrzeug ohne Gefahr weggefahren werden kann.

4.5 Zuladung

Das Überladen des Fahrzeugs und ein falscher Reifendruck können zum Platzen der Reifen führen. Das Fahrzeug kann außer Kontrolle geraten.
In den Fahrzeugpapieren ist nur die technisch zulässige Gesamtmasse und die Masse in fahrbereitem Zustand angegeben, nicht aber das tatsächliche Gewicht des Fahrzeugs. Zu Ihrer eigenen Sicherheit empfehlen wir, das beladene Fahrzeug (mit allen auf der Reise im Fahrzeug mitgeführten Gegenständen) vor Fahrtbeginn auf einer öffentlichen Waage zu wiegen.

Die in den Fahrzeugpapieren angegebene technisch zulässige Gesamtmasse (zulässiges Gesamtgewicht) durch die Zuladung nicht überschreiten.

Eingebautes Zubehör und Sonderausstattungen reduzieren die Zuladung.

Die in den Fahrzeugpapieren angegebenen Achslasten einhalten.

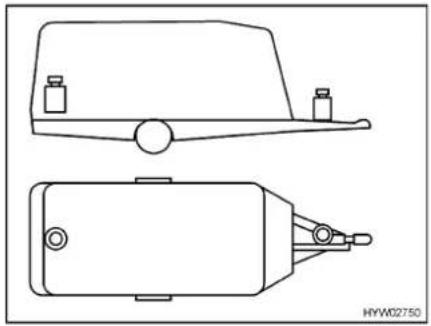

Den Caravan so beladen, dass die Zugdeichsel am Kupplungskopf nicht über die zulässige Stützlast nach unten gedrückt wird. Die schweren Gegenstände sollen nahe der Achse liegen und ein Gewichtszentrum in der Wagenmitte bilden.

Beim Beladen des Caravans achten auf:

• die maximal zulässige Anhängelast
• die maximal zulässige Stützlast (z. B. 50 kg)
• die Mindeststützlast von 25 kg nach StVZO

Diese Daten sind in der Betriebsanleitung des Zugfahrzeugs aufgeführt.

4.5.1 Begriffe

In der Technik hat der Begriff "Masse" mittlerweile den Begriff "Gewicht" abgelöst. Im allgemeinen Sprachgebrauch ist "Gewicht" aber noch der geläufigere Begriff. Zum besseren Verständnis wird deshalb in den folgenden Abschnitten der Begriff "Masse" nur in feststehenden Formulierungen verwendet.

Alle Angaben gemäß Straßenverkehrs-Zulassungs-Ordnung § 42.

Technisch zulässige Gesamtmasse in beladenem Zustand

Die technisch zulässige Gesamtmasse in beladenem Zustand ist das Gewicht, das ein Fahrzeug nie überschreiten darf.

Die technisch zulässige Gesamtmasse in beladenem Zustand setzt sich zusammen aus der Masse in fahrbereitem Zustand und der Zuladung.

Die technisch zulässige Gesamtmasse in beladenem Zustand (zulässige Gesamtmasse) wird vom Hersteller in den Fahrzeugpapieren im Feld F.1 angegeben.

Masse in fahrbereitem Zustand

Die Masse in fahrbereitem Zustand ist das Gewicht des fahrbereiten Serienfahrzeugs.

Die Masse in fahrbereitem Zustand setzt sich zusammen aus:

- Leergewicht (Masse des leeren Fahrzeugs) mit der werkseitig eingebauten Serienausstattung einschließlich ein zu 100 % gefülltes Wassersystem (Wassertank und Leitungen) und eine zu 100 % gefüllte Gasflasche

• Gewicht der Grundausstattung

Die Grundausstattung umfasst alle Ausrüstungsgegenstände und Flüssigkeiten, die für die sichere und ordnungsgemäße Nutzung des Fahrzeugs notwendig sind. Das Gewicht der Grundausstattung beinhaltet zum Beispiel die Versorgungsleitungen für die 230-V-Versorgung.

Der Abwassertank und der Fäkalientank sind leer.

Die Masse in fahrbereitem Zustand wird vom Hersteller in den Fahrzeugpapieren im Feld G angegeben.

Zuladung Die Zuladung setzt sich zusammen aus:

• Zusatzausstattung
  • persönliche Ausrüstung

Erläuterungen zu den einzelnen Bestandteilen der Zuladung finden Sie im nachfolgenden Text.

Die Zuladung des Fahrzeugs kann erhöht werden, indem die Masse im fahrbereiten Zustand vermindert wird. Dazu ist es zum Beispiel erlaubt, die Flüssigkeitsbehälter zu entleeren oder die Gasflaschen zu entnehmen.

Zusatzausstattung

Zur Zusatzausstattung gehören Zubehör und Sonderausstattungen. Beispiele für Zusatzausstattung sind:

• Ersatzrad
• Warmwasserversorgung

Die Gewichte der verschiedenen Sonderausstattungen sind in Kapitel 16 angegeben oder vom Hersteller zu erfahren.

Persönliche Ausrüstung

Die persönliche Ausrüstung umfasst alle im Fahrzeug mitgeführten Gegenstände, die in der Zusatzausstattung nicht enthalten sind. Zur persönlichen Ausrüstung zählen zum Beispiel:

• Lebensmittel
  Geschirr
• Fernsehgerät
• Radio
• Kleidung
• Bettzeug
• Spielzeug
• Bücher
• Toilettenartikel

Außerdem zählen zur persönlichen Ausrüstung, unabhängig davon, wo sie verstaut sind:

• Fahrräder
• Boote
• Surfbretter
• Sportausrüstungen

Für die persönliche Ausrüstung muss der Hersteller nach geltenden Bestimmungen mindestens ein Gewicht vorsehen, das nach der folgenden Formel ermittelt wird:

Formel Mindestgewicht M (kg) = 10 x N + 10 x L + 30

Erklärung

N = max. Anzahl der Betten, nach Herstellerangabe

L = Gesamtlänge des Caravans in Metern, außer der Deichsel

Beispiel Caravan mit 4 Betten und mit einer Länge von 5 m:

Mindestgewicht M (kg) = 10 x 4 Betten + 10 x 5 Meter + 30 = 120 kg

4.5.2 Berechnung der Zuladung

Die werkseitige Berechnung der Zuladung erfolgt zum Teil auf der Basis von pauschalisierten Gewichten. Die technisch zulässige Gesamtmasse in beladenem Zustand darf aus Sicherheitsgründen aber in keinem Fall überschritten werden.
In den Fahrzeugpapieren ist nur die technisch zulässige Gesamtmasse und die Masse in fahrbereitem Zustand angegeben, nicht aber das tatsächliche Gewicht des Fahrzeugs. Zu Ihrer eigenen Sicherheit empfehlen wir, das beladene Fahrzeug (mit allen auf der Reise im Fahrzeug mitgeführten Gegenständen) vor Fahrtbeginn auf einer öffentlichen Waage zu wiegen.

Die Zuladung (siehe Abschnitt 4.5.1) ist der Gewichtsunterschied zwischen

• der technisch zulässigen Gesamtmasse in beladenem Zustand und
• der Masse des Fahrzeugs in fahrbereitem Zustand.

Beispiel zur Ermittlung der Zuladung

	anzurechnende Masse in kg	Berechnung
technisch zulässige Gesamtmasse gemäß Fahrzeugpapieren Feld F.1	1500
Masse in fahrbereitem Zustand einschließlich Grundausstattung gemäß Fahrzeugpapieren Feld G	- 1200
ergibt als erlaubte Zuladung 300
Zusatzausstattung - 40
ergibt für die persönliche Ausrüstung = 260

Die Berechnung der Zuladung aus der Differenz zwischen der technisch zulässigen Gesamtmasse in beladenem Zustand und der vom Hersteller angegebenen Masse in fahrbereitem Zustand ist jedoch nur ein theoretischer Wert.

Nur wenn das Fahrzeug mit gefüllten Tanks, gefüllten Gasflaschen und kompletter Zusatzausstattung auf einer öffentlichen Waage gewogen wird, kann die tatsächliche Zuladung ermittelt werden.

Die Differenz zwischen der technisch zulässigen Gesamtmasse in beladenem Zustand und dem gewogenen Gewicht des Fahrzeugs ergibt die tatsächliche Zuladung.

Das Ergebnis ist das Gewicht, das an persönlicher Ausrüstung tatsächlich zugeladen werden kann.

4.5.3 Caravan richtig beladen

▶ Die technisch zulässige Gesamtmasse nie überschreiten.
▶ Die Ladung gleichmäßig auf die linke und die rechte Fahrzeugseite verteilen.
Alle Gegenstände so verstauen, dass sie nicht verrutschen können.
▶ Schwere Gegenstände (Vorzelt, Konserven u. Ä.) in Achsnähe ver-stauen. Zum Verstauen schwerer Gegenstände eignen sich vor allem tiefer gelegene Stauräume, deren Türen sich nicht in Fahrtrichtung öffnen lassen.
▶ Leichtere Gegenstände (Wäsche) in die Dachstauschränke stapeln.
▶ Den Caravan nie hecklastig beladen.

Die empfohlene Anordnung der Zuladung lässt sich nicht konsequent durchführen, weil die Staumöglichkeiten im gesamten Caravaninnern verteilt sind. Darauf achten, dass schwere Teile in Achsnähe und im unteren Bereich, d. h. dicht über dem Fahrzeugboden, verstaut werden. Schwere Gegenstände (Vorzelt, Konserven u. Ä.) eventuell im Zugfahrzeug verstauen.

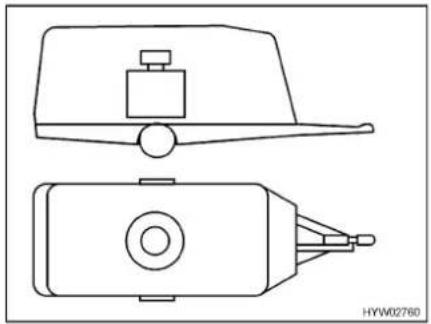

Bild 2 Falsche Gewichtsverteilung

Falsch beladen

Auseinander liegende Lasten (Bild 2) ergeben Schleuderneigung.

Bild 3 Richtige Gewichtsverteilung

Richtig beladen

Schwere Gegenstände wie Vorzelt, Konserven u. Ä. nicht im Caravan, sondern im Zugfahrzeug unterbringen. Fahrräder auf dem Dach des Zugfahrzeugs befestigen. Alle Lasten nahe der Achse verstauen (Bild 3).

4.5.4 Anhänge-, Stütz- und Achslast

▶ Wenn der Caravan für eine Höchstgeschwindigkeit von 100 km/h zugelassen ist, immer die maximal mögliche Stützlast einstellen.

Die Stützlast des Caravans darf maximal 100 kg betragen.

Wichtig für die Wahl von Zugfahrzeug und Anhänger sind Angaben, die in den Fahrzeugpapieren aufgeführt sind. Zur Tempo-100-Regelung siehe auch Abschnitt 5.1.

1 Anhängelast
2 Stützlast
3 Achslast

Bild 4 Anhänge-, Stütz-, Achslast

Anhängelast

Die in den Fahrzeugpapieren angegebene Anhängelast (Bild 4,1) des Zugfahrzeugs gibt Auskunft darüber, welches Maximalgewicht das Zugfahrzeug ziehen darf. Die Anhängelast bezieht sich auf das tatsächliche Gewicht des Caravans und nicht auf die technisch zulässige Gesamtmasse des Caravans.

Beispiel

Das Zugfahrzeug darf 1200 kg ziehen. Wenn der Caravan eine technisch zulässige Gesamtmasse von 1200 kg hat und tatsächlich 900 kg wiegt, kann man ihn mit weiteren 300 kg beladen. Wenn dagegen der Caravan eine technisch zulässige Gesamtmasse von 1400 kg hat, darf er nur bis maximal 1200 kg beladen werden.

Stützlast

Die Stützlast (Bild 4,2) gibt an, mit welchem Gewicht die Deichsel des Caravans auf die Anhängerkupplung des Zugfahrzeugs drücken darf. Angaben darüber finden sich in der Beschreibung der Anhängerkupplung und in den Fahrzeugpapieren. Eine Anhängerkupplung, die eine zulässige Stützlast von 50 kg hat, darf also keinen beladenen Caravan mit einer Stützlast von 75 kg tragen. Zusätzlich muss die Stützlast bei der technisch zulässigen Gesamtmasse des Zugfahrzeugs berücksichtigt werden. Gegebenenfalls muss die Zuladung im Zugfahrzeug um den Betrag der Stützlast reduziert werden. Die technisch zulässige Gesamtmasse für das Zugfahrzeug und für den Caravan nie überschreiten.

Nur wenn die Stützlast optimal auf die Kombination aus Zugfahrzeug und Caravan abgestimmt ist, erreicht das Gespann seine größte Fahrstabilität und Straßenverkehrssicherheit. Die optimale Stützlast ist gleichzeitig die maximal mögliche Stützlast.

■ Den Fahrzeugpapieren und der Beschreibung der Anhängerkupplung die Angaben über die maximal zulässige Stützlast entnehmen.
■ Wenn in den Fahrzeugpapieren und in der Beschreibung der Anhänger-kupplung unterschiedliche Werte angegeben sind: Den niedrigsten Wert wählen. Dieser Wert ist die maximal mögliche Stützlast für das Gespann.
■ Die Stützlast vor jeder Fahrt prüfen, z. B. mit einer Stützlastwaage. Um einen korrekten Wert zu erhalten, die Stützlastwaage senkrecht unter dem Kupplungsmaul positionieren und die Deichsel des Caravans waagrecht stellen.
■ Die Zuladung im Caravan so verteilen, dass die gemessene Stützlast der maximal möglichen Stützlast möglichst nahe kommt. Die maximal mögliche Stützlast dabei nicht überschreiten.

Achslast

Die Achslast (Bild 4,3) ist ebenfalls in den Fahrzeugpapieren des Zugfahrzeugs angegeben und weist die zulässige Höchstlast für Vorder- und Hinterachse aus. Die Achslast darf durch einen Anhänger nicht überschritten werden. Wo welche Kräfte im Gespann wirken, zeigt die oben stehende Zeichnung.

4.6 Fernsehgerät

▶ Vor Fahrtbeginn das Fernsehgerät von der Auflage entfernen und sicher verstauen.

4.7 Verkehrssicherheit

▶ Regelmäßig vor der Fahrt oder im Abstand von 2 Wochen den Reifendruck prüfen. Ein falscher Reifendruck verursacht übermäßigen Verschleiß und kann zur Beschädigung der Reifen bis hin zum Platzen führen. Das Fahrzeug kann außer Kontrolle geraten.

Vor Fahrtbeginn Checkliste durcharbeiten:

Zugfahrzeug mit Caravan

Nr. Prüfungen geprüft
1 Alle Fahrzeugpapiere sind an Bord
2 Zwei Außenspiegel am Zugfahrzeug angebracht
3 Stützlast nicht über- oder unterschritten
4 Reifen in ordnungsgemäßem Zustand
5 Beleuchtungseinrichtung funktioniert
6 Auflaufbremse funktioniert
7 Bremsen reagieren gleichmäßig
8 Gespann bleibt beim Bremsen in der Spur
9 Gesamthöhe festgestellt und notiert. Die Höhenangabe im Zugfahrzeug griffbereit aufbewahren

Wasseranlage Wohnaufbau

10 Wasseranlage bei Frostgefahr geleert. Wasserhähne und Ablasshähne offen

Wohnaufbau außen

Nr. Prüfungen geprüft
11 Dach schnee- und eisfrei (im Winter)
12 Außenanschlüsse getrennt und Leitungen verstaut
13 Externe Stützen entfernt
14 Kurbelstützen und Deichselstützrad ganz nach oben gekurbelt
15 Unterlegkeile entfernt und verstaut
16 Eintrittstufe sicher verstaut oder eingefahren
17 Außenklappen geschlossen und verriegelt
18 Eingangstür verschlossen

Wohnaufbau innen

19 Fenster und Dachhauben geschlossen und verriegelt
20 Fernsehgerät von der Auflage entfernt und sicher verstaut
21 Fernsehantenne eingezogen (sofern eingebaut)
22 Lose Teile verstaut oder befestigt
23 Offene Ablagen abgeräumt
24 Im Dachschrank der Vorzeltleuchte keine Gaskartuschen oder andere leicht entflammbare Materialien gelagert
25 Kühlschranktür gesichert
26 Kühlschrank auf 12-V-Betrieb umgestellt
27 Alle Schubladen und Klappen geschlossen
28 Inrentüren und Tisch gesichert
29 Schwenktisch der Rundsitzgruppe im Heck: Zur Befestigung des Schwenktisches den an der Quersitzbank in der Mitte angebauten Gurt verwenden
30 Wohnraumtisch in die untere Halteschiene eingehängt

Gasanlage

31 Gasflaschen im Gaskasten verdrehsicher festgezurrt
32 Schutzkappe auf Gasflasche aufgesetzt
33 Haupt-Absperrventil an der Gasflasche und Gasabsperrventile geschlossen

Kapitelübersicht

In diesem Kapitel finden Sie Hinweise zum Fahren mit dem Caravan.

Die Hinweise betreffen im Einzelnen:

• die Fahrgeschwindigkeit
• die Bremsen
• das Rückwärtsfahren

5.1 Caravanbetrieb

▶ Während der Fahrt dürfen sich keine Personen im Caravan aufhalten.
Die Caravans sind konstruktiv für eine technisch zulässige Höchstgeschwindigkeit von 100 km/h ausgelegt. Deshalb niemals schneller als 100 km/h fahren.
▶ Die Geschwindigkeitsbeschränkungen der einzelnen Länder immer beachten.

Wesentliche Abweichungen beim Fahren mit dem Caravan gegenüber dem Fahren ohne Caravan sind die größere Fahrzeugbreite und Fahrzeuglänge, eine geringere Beschleunigung und der längere Bremsweg. Deshalb die Fahrweise auf das veränderte Fahrverhalten beim Fahren mit dem Caravan einstellen.

Die Höchstgeschwindigkeit für Gespanne in Deutschland beträgt zurzeit 80 km/h.

Unter den folgenden Voraussetzungen kann auf Autobahnen und Kraftfahrstraßen mit 100 km/h gefahren werden:

• Der Caravan ist technisch für eine Höchstgeschwindigkeit von 100 km/h ausgelegt.
• Die technisch zulässige Gesamtmasse des Zugfahrzeugs überschreitet nicht 3,5 t.
• Das Zugfahrzeug ist mit ABS oder ABV ausgestattet.
  • Die Reifen des Caravans sind jünger als 6 Jahre (siehe Kapitel 14).
• Die Reifen des Caravans tragen mindestens das Geschwindigkeits-Symbol "L" (siehe Kapitel 14).
• Der Caravan ist mit hydraulischen Achsstoßdämpfern ausgestattet.
• Die Stützlast entspricht der maximal möglichen Stützlast (siehe Abschnitt 4.5.4).
• Die bei der Zulassungsstelle erhältliche Tempo-100-Plakette ist an der Rückseite des Caravans angebracht.
• Die technisch zulässige Gesamtmasse des Caravans übersteigt nicht die Masse im fahrbereiten Zustand des Zugfahrzeugs.
• Der Caravan ist ausgestattet mit einer Sicherheitskupplung gemäß ISO 11555-1 oder mit einer anderen technischen Einrichtung, deren Betriebserlaubnis einen sicheren Betrieb bis 120 km/h bestätigt. Wahlweise kann das Zugfahrzeug mit einem speziellen elektronischen, fahrdynamischen Stabilitäts-System für den Anhängerbetrieb ausgestattet sein. Über das Stabilitäts-System muss eine Bestätigung des Herstellers vorliegen und es muss in den Fahrzeugpapieren eingetragen sein.

Der Fahrzeugführer ist dafür verantwortlich, dass die Voraussetzungen für eine Fahrt mit 100 km/h erfüllt sind.
Wenn der Caravan bereits vom Hersteller für Tempo-100-Regelung ausgelegt ist, ist dies in den Zulassungsdokumenten des Caravans vermerkt.
Die Bescheinigung für die Zulassung zur Tempo-100-Regelung während der Fahrt immer mitführen.

5.2 Bremsen

Mängel an der Bremsanlage sofort von einer autorisierten Fachwerkstatt beheben lassen.

Zu Beginn jeder Fahrt Zu Beginn jeder Fahrt durch eine Test-Bremsung prüfen:

• Funktioniert die Auflaufbremse?
• Reagieren die Bremsen gleichmäßig?
• Bleibt das Gespann beim Bremsen in der Spur?

5.3 Rückwärtsfahrt

Beim Rückwärtsfahren reagiert der Caravan genau entgegengesetzt den Lenkbewegungen des Zugfahrzeugs. Wenn Sie mit dem Zugfahrzeug nach links einschlagen, läuft der Caravan nach rechts!
▷ Nie ohne zweite Person als Einweiser zurücksetzen.

Bei allen Modellen mit Rückfahrautomatik ist ein Zurücksetzen des Caravans problemlos möglich. Zusätzlich zum Rollwiderstand eine Restbremskraft berücksichtigen.

Kapitelübersicht

In diesem Kapitel finden Sie Hinweise zum Aufstellen des Fahrzeugs. Die Hinweise betreffen im Einzelnen:

• die Feststellbremse
• die Unterlegkeile
• die Bedienung der Stützen
• die Eintrittstufe
• den 230-V-Anschluss

Das Fahrzeug so aufstellen, dass es möglichst waagrecht steht. Das Fahrzeug gegen Wegrollen sichern.
Tiere (insbesondere Mäuse) können im Wageninneren erhebliche Schäden anrichten. Um dies zu vermeiden, das Fahrzeug nach dem Aufstellen regelmäßig auf Schäden oder entsprechende Spuren von Tieren untersuchen.

6.1 Feststellbremse

Beim Abstellen des Fahrzeugs die Feststellbremse fest anziehen.

Bei Frostgefahr die Feststellbremse ab und zu lösen und wieder anziehen. So wird ein Festfrieren oder Festrosten vermieden. Vor dem Lösen der Feststellbremse das Fahrzeug gegen Wegrollen sichern.

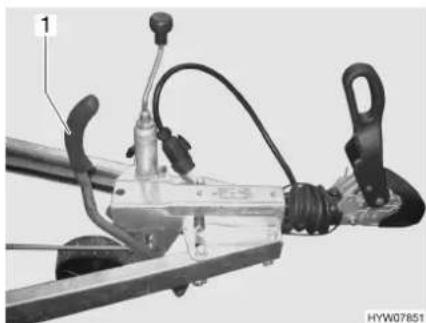

Bild 5 Feststellbremse

Zum Lösen der Feststellbremse den Bremshebel (Bild 5,1) nach vorne drücken.

6.2 Unterlegkeile

Selbst bei leichten Steigungen oder Gefällen die beiden Unterlegkeile verwenden. Die Unterlegkeile befinden sich im Gaskasten.

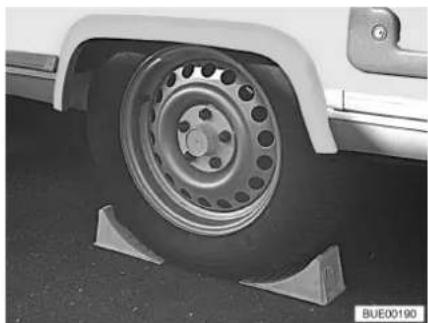

Bild 6 Unterlegkeile

Entnehmen:

■ Den Haltebügel (Bild 6,1) nach unten schwenken.
■ Den Unterlegkeil (Bild 6,2) aus der Halterung nehmen.

6.3 Kurbelstützen

Die angebauten Kurbelstützen nicht als Wagenheber verwenden. Die Kurbelstützen dienen nur der Stabilisierung des abgestellten Fahrzeugs. Die Fahrzeugräder dürfen nicht entlastet werden.
Beim Aufstellen des Fahrzeugs darauf achten, dass die Kurbelstützen gleichmäßig belastet werden.
Die Kurbelstützen vor dem Wegfahren bis zum Anschlag nach oben drehen.

Bei weichem oder nachgiebigem Untergrund eine großflächige Platte unter die Stützen legen, um ein Einsinken in den Untergrund zu vermeiden.

Zur Stabilisierung des abgestellten Caravans die serienmäßig angebauten Kurbelstützen verwenden.

Mit Hilfe des Deichselstützrads den Caravan waagrecht stellen. Zur Kontrolle eine kleine Wasserwaage verwenden.

Nachdem der Caravan vollständig waagrecht steht, die Kurbelstützen herunterkurbeln.

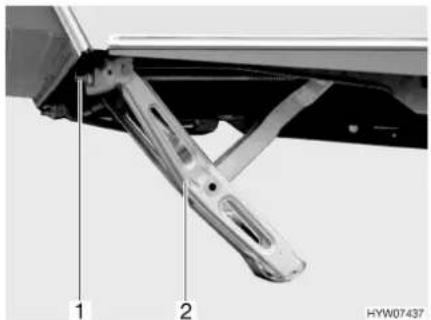

Bild 7 Kurbelstütze heruntergekurbelt

Herunterkurbeln:

■ Die serienmäßig beigelegte Handkurbel auf den Sechskant (Bild 7,1) der Kurbelstütze (Bild 7,2) stecken.
■ Die Handkurbel im Uhrzeigersinn drehen. Die Kurbelstütze wird nach unten geschwenkt.

Nach oben kurbeln:

■ Die Handkurbel entgegen dem Uhrzeigersinn drehen. Die Kurbelstütze wird nach oben geschwenkt.

6.4 Eintrittstufe (frei stehend)

▶ Darauf achten, dass die Eintrittstufe auf festem und ebenem Boden steht. So wird ein Umkippen der Eintrittstufe vermieden.
Eintrittstufe nicht an den Kanten betreten. Rutschgefahr!
Eintrittstufe am Boden verankern, z. B. mit Zeltheringen. Die Eintrittstufe kann dann nicht wegrutschen.

Bild 8 Eintrittstufe (frei stehend)

■ Die Eintrittstufe (Bild 8,1) vor den Eingang des Caravans stellen.

6.5 230-V-Anschluss

Das Fahrzeug kann an eine 230-V-Versorgung angeschlossen werden (siehe Kapitel 9).

Kapitelübersicht

In diesem Kapitel finden Sie Hinweise zum Wohnen im Fahrzeug. Die Hinweise betreffen im Einzelnen:

• das Öffnen und Schließen der Türen und Außenklappen
  • das Heizen des Fahrzeugs
  • das Lüften des Fahrzeugs
• das Öffnen und Schließen der Fenster und Rollos
  • das Öffnen und Schließen der Dachhauben
  • das Umbauen von Tischen
  • das Einstellen der Halogenspotleuchten
  • die Benutzung der Betten

7.1 Eingangstür

▶ Nur mit verriegelten Türen fahren.

Das Verriegeln der Türen kann verhindern, dass sich die Türen von selbst öffnen, z. B. bei einem Unfall.
Verriegelte Türen verhindern auch das ungewollte Eindringen von außen, z. B. bei Ampelstopp.
Beim Verlassen des Fahrzeugs immer die Türen verriegeln.

7.1.1 Eingangstür, außen

Bild 9 Türschloss, Eingangstür, außen

Öffnen:

■ Schlüssel in Schließzylinder (Bild 9,1) stecken und drehen, bis das Türschloss entriegelt ist.
■ Schlüssel in Mittelstellung zurückdrehen und abziehen.
■ Am Türgriff (Bild 9,2) ziehen. Die Tür ist geöffnet.

Verriegeln:

■ Schlüssel in Schließzylinder (Bild 9,1) stecken und drehen, bis das Türschloss verriegelt ist.
■ Schlüssel in Mittelstellung zurückdrehen und abziehen.

Bei Eingangstüren mit Linksanschlag erfolgt das Verriegeln und Öffnen spiegelbildlich zur dargestellten Eingangstür.

7.1.2 Eingangstür, innen

Bild 10 Türschloss, Eingangstür, innen

Öffnen:

■ Den Türgriff (Bild 10,1) nach unten drücken.

Verriegeln:

■ Den Türgriff (Bild 10,1) ca. 45° nach oben drehen und in dieser Stellung stehen lassen.

7.2 Außenklappen

Vor Fahrtbeginn alle Außenklappen schließen und die Klappenschlösser verriegeln.

Zum Öffnen und Schließen der Außenklappe alle Schlösser öffnen oder schließen, die an der Außenklappe angebaut sind.

▷ Beim Verlassen des Fahrzeugs alle Außenklappen schließen.

Die am Fahrzeug angebauten Außenklappen sind mit einheitlichen Schließzy- lindern ausgestattet. Deshalb können alle Schlösser mit demselben Schlüssel geöffnet werden.

7.2.1 Klappenschloss, ellipsenförmig

Bei Regen kann Wasser in das geöffnete Klappenschloss eindringen. Deshalb den Schlossgriff schließen.

Bild 11 Klappenschloss, ellipsen-förmig, verschlossen

Öffnen:

■ Schlüssel in Schließzylinder (Bild 11,1) stecken und eine viertel Umdrehung entgegen dem Uhrzeigersinn drehen. Schlossgriff (Bild 11,2) schnappt heraus.
■ Schlüssel abziehen.
■ Schlossgriff eine viertel Umdrehung entgegen dem Uhrzeigersinn drehen. Das Klappenschloss ist geöffnet.

Schließen:

■ Außenklappe vollständig schließen.
■ Schlossgriff im Uhrzeigersinn drehen, bis er waagrecht steht. Das Klappenschloss ist jetzt eingerastet, jedoch noch nicht verriegelt.
■ Schlüssel in Schließzylinder stecken.
■ Schlossgriff mit eingestecktem Schlüssel eindrücken und Schlüssel eine viertel Umdrehung im Uhrzeigersinn drehen. Der Schlossgriff bleibt verriegelt.
■ Schlüssel abziehen.

7.2.2 Klappe für Toiletten-Kassette

Bild 12 Klappe für Toiletten-Kassette

Öffnen:

■ Schlüssel in Schließzylinder des Druckschlosses (Bild 12,1) stecken und eine viertel Umdrehung drehen.
■ Schlüssel abziehen.
■ Beide Druckschlösser (Bild 12,2) gleichzeitig mit dem Daumen drücken und Klappe für Toiletten-Kassette öffnen.

Schließen:

■ Klappe für Toiletten-Kassette schließen und zudrücken.
■ Schlüssel in Schließzylinder (Bild 12,1) stecken und eine viertel Umdrehung drehen.
■ Schlüssel abziehen.

7.3 Heizen

Bei Heizbetrieb wird das Abgasrohr im Kleiderschrank heiß. Deshalb keine hitzeempfindlichen Kleidungsstücke in unmittelbarer Nähe des Abgasrohres aufbewahren (siehe auch Kapitel 10).

Die Bedienung der Heizung ist im Kapitel 10 beschrieben.

7.4 Lüften

Der Sauerstoff im Fahrzeuginneren wird durch die Atmung und durch den Betrieb von gasbetriebenen Einbaugeräten verbraucht. Daher muss der Sauerstoff ständig ersetzt werden. Zu diesem Zweck sind im Fahrzeug Zwangslüftungen (z. B. Dachhauben mit Zwangslüftung, Pilzdachlüfter oder Bodenlüfter) eingebaut. Zwangslüftungen weder von innen noch von außen abdecken, z. B. mit einer Wintermatte, oder zustellen. Zwangslüftungen von Schnee und Laub freihalten. Es droht Erstickungsgefahr durch erhöhten CO₂-Gehalt.

Bei bestimmten Witterungsverhältnissen kann trotz ausreichender Belüftung an metallischen Gegenständen Kondenswasser auftreten (z. B. an der Boden-Fahrwerk-Verschraubung). An Durchbrüchen (z. B. Hubdachrändern, Pilzdachlüftern, Dachhaubenrändern, Steckdosen, Einfüllstutzen, Klappen usw.) können zusätzliche Kältebrücken entstehen.

Kondenswasser

Durch häufiges und gezieltes Lüften für ständigen Luftaustausch sorgen. Nur auf diese Weise wird verhindert, dass sich bei kühler Witterung Kondenswasser und in Folge Schimmel bildet. Wenn Heizleistung, Luftverteilung und Lüftung aufeinander abgestimmt sind, lässt sich in kühlen Jahreszeiten ein angenehmes Wohnklima schaffen.

Das Fahrzeug bei längerer Standzeit ab und zu gut durchlüften, v. a. im Sommer, weil Hitzestau möglich ist. Dabei nicht nur den Innenraum, sondern auch die von außen zugänglichen Stauräume lüften. Wenn das Fahrzeug in einem geschlossenen Raum abgestellt ist (z. B. Garage), auch den Stellplatz lüften. Auftretendes Kondenswasser kann zu Schimmelbildung führen.

7.5 Fenster

Die Fenster sind mit Verdunklungsrollo und Insektenschutzrollo ausgestattet. Verdunklungsrollo und Insektenschutzrollo schnappen nach Lösen der Verriegelung durch Zugkraft selbstständig in die Ausgangsstellung zurück. Um die Zugmechanik nicht zu beschädigen, das Verdunklungsrollo oder Insektenschutzrollo festhalten und langsam in die Ausgangsstellung zurückführen.
Rollos nicht über einen längeren Zeitraum geschlossen halten, da sonst mit erhöhter Materialermüdung zu rechnen ist.
Wenn das Verdunklungsrollo vollständig geschlossen ist, kann es bei starker Sonneneinstrahlung zu einem Hitzestau zwischen dem Verdunklungsrollo und der Fensterscheibe kommen. Das Fenster kann beschädigt werden. Deshalb bei starker Sonneneinstrahlung das Verdunklungsrollo nur zu 2/3 schließen.
▷ Vor Fahrtbeginn die Fenster schließen.
Je nach Witterung die Fenster so weit schließen, dass keine Feuchtigkeit eindringen kann.
Zum Öffnen und Schließen der Ausstellfenster alle Verriegelungshebel öffnen oder schließen, die am Ausstellfenster angebaut sind.

▷ Beim Verlassen des Fahrzeugs immer die Fenster schließen.
Im Inneren der Acrylglas-Doppelscheibe kann sich bei starken Temperaturunterschieden oder extremen Witterungsverhältnissen ein leichter Beschlag aus Kondenswasser bilden. Die Scheibe ist so konstruiert, dass bei steigenden Außentemperaturen das Kondenswasser wieder verdunsten kann. Eine Beschädigung der Acrylglas-Doppelscheibe durch Kondenswasser ist nicht zu befürchten.
Wenn Sonnenlicht auf die Polsterstoffe fällt, hellen sich die Polsterstoffe mit der Zeit auf. Steigt gleichzeitig die Temperatur im Fahrzeug stark an, beschleunigt sich die Farbänderung.
Daher empfehlen wir, bei starker Sonneneinstrahlung die Verdunklungen an den Fenstern zu schließen. Beim Verdunkeln der Fenster darauf achten, dass kein Hitzestau entsteht.

7.5.1 Ausstellfenster mit Automatik-Ausstellern

Das Fenster ganz öffnen, um die Arretierung freizugeben. Wenn die Arretierung nicht freigegeben und das Fenster trotzdem geschlossen wird, kann das Fenster wegen des großen Gegendrucks reißen.
Beim Ausstellen der Ausstellfenster darauf achten, dass keine Verwindungen auftreten. Ausstellfenster gleichmäßig ausstellen und schließen.
Wenn der Verriegelungshebel mit einem Sicherungsknopf ausgestattet ist, bei jeder Bedienung des Verriegelungshebels den Sicherungsknopf drücken.

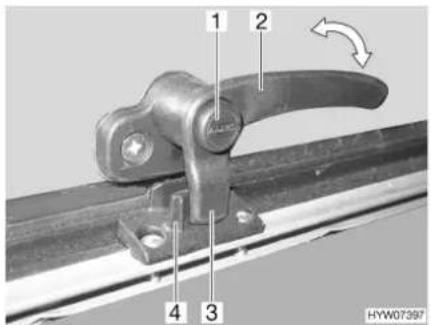

1 2 4 3 HYW07397

Bild 13 Verriegelungshebel in Stellung "geschlossen"

Bild 14 Ausstellfenster mit Automatik-Aussteller

Öffnen:

■ Sicherungsknopf (Bild 13,1) drücken und gedrückt halten.
■ Den Verriegelungshebel (Bild 13,2) eine viertel Umdrehung zur Fenstermitte hin drehen.
■ Das Ausstellfenster bis zur gewünschten Raststellung öffnen. Der Automatik-Aussteller (Bild 14,1) rastet selbstständig ein.

Das Ausstellfenster bleibt in der gewünschten Stellung arretiert.

Schließen:

■ Das Ausstellfenster so weit ausstellen, bis die Arretierung freigegeben wird.
■ Das Ausstellfenster schließen.
■ Sicherungsknopf (Bild 13,1) drücken und gedrückt halten.
■ Den Verriegelungshebel (Bild 13,2) eine viertel Umdrehung zum Fensterrahmen hin drehen. Die Verriegelungsnase (Bild 13,3) am Verriegelungshebel liegt komplett auf der Innenseite der Fensterverriegelung (Bild 13,4).

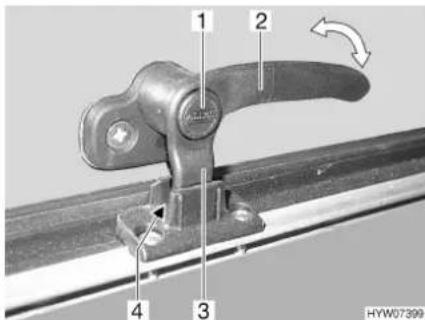

1 2 HYW07399 4 3

Bild 15 Verriegelungshebel in Stellung "Dauerbelüftung"

Dauerbelüftung

Mit dem Verriegelungshebel lässt sich das Ausstellfenster in zwei verschiedene Stellungen bringen:

• in Stellung "Dauerbelüftung" (Bild 15)
- in Stellung "fest verschlossen" (Bild 13)

Um das Ausstellfenster in Stellung "Dauerbelüftung" zu bringen:

■ Sicherungsknopf (Bild 15,1) drücken und gedrückt halten.
■ Den Verriegelungshebel (Bild 15,3) eine viertel Umdrehung zur Fenstermitte hin drehen.
■ Ausstellfenster leicht nach außen drücken.
■ Den Verriegelungshebel wieder zurückdrehen. Die Verriegelungsnase (Bild 15,3) am Verriegelungshebel dabei in die Aussparung der Fensterverriegelung (Bild 15,4) einfahren.
■ Sicherungsknopf (Bild 15,1) loslassen.
■ Sicherstellen, dass der Sicherungsknopf nicht hineingedrückt ist, sondern den Verriegelungshebel sichert.

Das Ausstellfenster darf während der Fahrt nicht in Stellung "Dauerbelüftung" stehen.

Bei Regen kann Spritzwasser in den Wohnbereich eindringen, wenn das Ausstellfenster in Stellung "Dauerbelüftung" steht. Deshalb die Ausstellfenster vollständig schließen.

7.5.2 Verdunklungsrollo und Insektenschutzrollo

Die Rollos vor der Fahrt öffnen. Wenn die Rollos geschlossen sind, kann die Federwelle durch die Erschütterungen beschädigt werden.

Die Fenster sind mit Verdunklungsrollo und Insektenschutzrollo ausgestattet. Verdunklungsrollo und Insektenschutzrollo lassen sich getrennt voneinander bedienen.

Bild 16 Ausstellfenster

Verdunklungsrollo Das Verdunklungsrollo befindet sich im oberen Rollokasten.

Schließen:

■ Verdunklungsrollo am Griff (Bild 16,2) nach unten ziehen. Wenn das Verdunklungsrollo ganz geschlossen wird, das Verdunklungsrollo auf beiden Seiten am Fensterrahmen in die Arretierung (Bild 16,3) einhängen.

Öffnen:

■ Wenn das Verdunklungsrollo vollständig geschlossen ist: Den Griff (Bild 16,2) nach unten drücken und den Griff dabei leicht nach innen ziehen. Das Verdunklungsrollo aus den Arretierungen links und rechts am Fensterrahmen aushängen.
■ Wenn sich das Verdunklungsrollo in Zwischenposition befindet: Den Griff (Bild 16,2) leicht nach unten ziehen, bis sich die Arretierung gelöst hat.
■ Verdunklungsrollo am Griff langsam zurückführen.

Insektenschutzrollo Das Insektenschutzrollo befindet sich im oberen Rollokasten.

Schließen:

Insektenschutzrollo am Griff (Bild 16,1) nach unten ziehen und auf beiden Seiten am Fensterrahmen in die Arretierung (Bild 16,3) einhängen.

Öffnen:

Griff (Bild 16,1) nach unten drücken und den Griff dabei leicht nach innen ziehen. Das Insektenschutzrollo aus den Arretierungen links und rechts am Fensterrahmen aushängen.
■ Insektenschutzrollo am Griff langsam zurückführen.
Die Zugkraft der Feder für das Verdunklungsrollo und das Insektenschutz-rollo kann bei Bedarf nachgestellt werden (siehe Kapitel 13).

7.6 Dachhauben

Je nach Modell sind im Fahrzeug Dachhauben mit oder ohne Zwangslüftung eingebaut. Wenn eine Dachhaube ohne Zwangslüftung eingebaut ist, erfolgt die Zwangslüftung über Pilzdachlüfter.

▶ Die Lüftungsöffnungen der Zwangslüftungen stets offen halten. Zwangslüftungen niemals abdecken, z. B. mit einer Wintermatte, oder zustellen. Zwangslüftungen von Schnee und Laub freihalten.

Die Dachhauben sind mit Verdunklungsrollo oder Faltverdunklung und mit Insektenschutzrollo oder faltbarem Insektenschutz ausgestattet. Verdunklungsrollo und Insektenschutzrollo schnappen nach Lösen der Verriegelung durch Zugkraft selbstständig in die Ausgangsstellung zurück. Um die Zugmechanik nicht zu beschädigen, das Verdunklungsrollo oder Insektenschutzrollo festhalten und langsam in die Ausgangsstellung zurückführen.
Rollos nicht über einen längeren Zeitraum geschlossen halten, da sonst mit erhöhter Materialermüdung zu rechnen ist.
Wenn das Verdunklungsrollo bzw. die Faltverdunklung vollständig geschlossen ist, kann es bei starker Sonneneinstrahlung zu einem Hitze-stau zwischen dem Verdunklungsrollo/der Faltverdunklung und der Dach-haube kommen. Die Dachhaube kann beschädigt werden. Deshalb bei starker Sonneneinstrahlung das Verdunklungsrollo/die Faltverdunklung nur zu 2/3 schließen. Die Dachhaube leicht öffnen oder in Lüftungsstellung bringen.
Je nach Witterung die Dachhauben so weit schließen, dass keine Feuchtigkeit eindringen kann.
▷ Die Dachhauben nicht betreten.
▷ Vor Fahrtbeginn die Dachhauben schließen.
▷ Vor Fahrtbeginn die Verriegelung der Dachhauben prüfen.

Beim Verlassen des Fahrzeugs immer die Dachhauben schließen.
Wenn Sonnenlicht auf die Polsterstoffe fällt, hellen sich die Polsterstoffe mit der Zeit auf. Steigt gleichzeitig die Temperatur im Fahrzeug stark an, beschleunigt sich die Farbänderung.

Daher empfehlen wir, bei starker Sonneneinstrahlung am abgestellten Fahrzeug die Verdunklungen an den Dachhauben zu 2/3 zu schließen.

7.6.1 Dachhaube mit Schnappverschluss

Die Dachhaube kann ein- oder beidseitig hochgestellt werden.

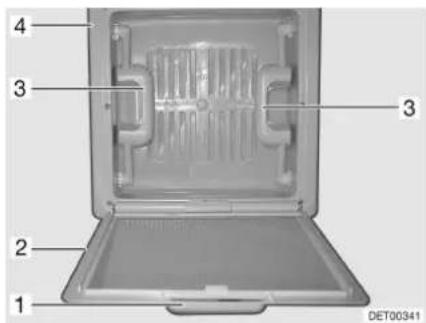

1 2 3 3 4 DET00341

Bild 17 Dachhaube mit Schnappverschluss

Öffnen:

■ Den Insektenschutz (Bild 17,2) am Griff (Bild 17,1) nach unten ziehen. Der Insektenschutz klappt nach unten.
■ Die Dachhaube an beiden Griffen (Bild 17,3) nach oben drücken.
■ Den Insektenschutz nach oben klappen und am Rahmen (Bild 17,4) einrasten.

Schließen:

■ Den Insektenschutz (Bild 17,2) am Griff (Bild 17,1) nach unten ziehen. Der Insektenschutz klappt nach unten.
■ Die Dachhaube an beiden Griffen (Bild 17,3) kräftig nach unten ziehen.
■ Den Insektenschutz nach oben klappen und am Rahmen (Bild 17,4) einrasten.

7.6.2 Kurbelhub-Dachhaube

Bild 18 Kurbelhub-Dachhaube

Die Kurbelhub-Dachhaube kann mit der Handkurbel geöffnet werden.

Öffnen:

■ Die Handkurbel (Bild 18,2) drehen, bis Widerstand spürbar ist (max. Öffnungswinkel 70°).

Schließen:

■ Die Handkurbel drehen, bis die Kurbelhub-Dachhaube geschlossen ist. Nach weiteren zwei bis drei Umdrehungen kann die Kurbelhub-Dachhaube verriegelt werden.
■ Die Verriegelung prüfen. Dazu mit der Hand gegen das Acrylglas drücken

Faltverdunklung

Die Faltverdunklung kann beliebig weit geschlossen werden. Wenn die Faltverdunklung mit dem Insektenschutz verriegelt ist, wird beim Schließen der Faltverdunklung der Insektenschutz mitgeführt.

Schließen:

■ Die Faltverdunklung am Griff (Bild 18,3) ziehen und an der gewünschten Position loslassen. Die Faltverdunklung bleibt in dieser Position stehen.

Öffnen:

■ Die Faltverdunklung am Griff langsam in Ausgangsstellung schieben.

Insektenschutz

Wenn der Insektenschutz mit der Faltverdunklung verriegelt ist, wird beim Schließen des Insektenschutzes die Faltverdunklung mitgeführt.

Schließen:

■ Den Insektenschutz am Griff (Bild 18,1) zum gegenüberliegenden Griff der Faltverdunklung (Bild 18,3) ziehen und einrasten lassen.

Öffnen:

■ Den Griff des Insektenschutzes (Bild 18,1) hinten nach oben drücken und den Insektenschutz an der Faltverdunklung (Bild 18,3) aushängen.

■ Den Insektenschutz am Griff langsam in Ausgangsstellung schieben.

7.7 Tische

7.7.1 Schwenktisch der Rundsitzgruppe

Der Schwenktisch ist nicht am Boden befestigt. Vor der Fahrt den Schwenktisch absenken und mit den beiliegenden Gurten an den Sitzbänken befestigen.

1 2 DET00342

Bild 19 Schwenktisch der Rundsitzgruppe

Der Schwenktisch kann durch seinen Schwenkmechanismus als Bettunterbau benutzt werden.

Umbau zum Bettunterbau:

■ Griff (Bild 19,2) nach oben schieben.

■ Tischplatte (Bild 19,1) in einem Bogen nach unten schwenken, bis der Griff einrastet.

7.7.2 Hängetisch mit Klappfuß

1 2 3 HYW08233

Bild 20 Hängetisch mit Klappfuß

Der Hängetisch kann als Bettunterbau benutzt werden.

Umbau zum Bettunterbau:

■ Die Tischplatte vorn leicht anheben.
■ Den Tischfuß (Bild 20,2) in Pfeilrichtung ziehen und einklappen.
■ Den Hängetisch aus der oberen Einhängeschiene (Bild 20,1) aushängen.
■ Den Hängetisch in die untere Einhängeschiene (Bild 20,3) einhängen und auf dem eingeklappten Tischfuß abstellen.

7.8 Leuchten

Glühlampen und Leuchtenträger können sehr heiß sein.
▶ Die Glühlampen und Leuchtenträger vor dem Berühren abkühlen lassen.
Wenn die Leuchte eingeschaltet oder noch heiß ist, muss der Sicherheitsabstand zu brennbaren Gegenständen wie Stores oder Vorhängen mindestens 30 cm betragen. Brandgefahr!

7.9 Etagenbett

Das Etagenbett nur benutzen, wenn das Sicherungsnetz aufgespannt ist.
Das Etagenbett maximal mit 80 kg belasten.
Kleinkinder nie unbeaufsichtigt im Etagenbett lassen.
▶ Besonders bei Kleinkindern unter 6 Jahren immer darauf achten, dass sie nicht aus dem Etagenbett fallen können.
Für Kinder geeignete, separate Kinderbetten oder Reisekinderbetten verwenden.

Je nach Modell ist das Fahrzeug mit einem Etagenbett ausgestattet. Das Etagenbett kann ohne zusätzliche Umbauten sofort benutzt werden.

Das obere Bett immer über die serienmäßig vorhandene Aufstiegshilfe besteigen.

7.10 Umbau Schlafen

Je nach Modell kann die Sitzgruppe von der hier dargestellten in Form und Lage abweichen.
Je nach Modell muss zusätzlich ein beigelegtes Zusatzpolster zwischen die Sitzpolster gelegt werden.

7.10.1 Mittelsitzgruppe

1 2 3 4 2 1

1 2 3 2 1 8 5 6 HYW02890

1 Rückenpolster
2 Sitzpolster
3 Tischplatte
4 obere Halteschiene
5 Steckfuß
6 Bettkasten
7 untere Halteschiene
8 T i s c h f u ß

Bild 21 Vor dem Umbau

1 2 4 7 3 2 1

1 2 3 2 1 6 6 HYW02900

Bild 22 Während des Umbaus

1 2 2 1

1 2 2 1 6 3 6 HYW02910

Bild 23 Nach dem Umbau

■ Sitzpolster (Bild 21,2) aufrecht stellen.
■ Den Tisch (Bild 22,3) zum Bettunterbau umbauen (siehe Abschnitt 7.7).
■ Die Rückenpolster (Bild 23,1) an die Außenwand legen. Keilform beachten.
■ Die beiden Sitzpolster (Bild 23,2) zwischen die Rückenpolster drücken.

7.10.2 Rundsitzgruppe

1 2 3 7 4 5 6 5 4

4 5 6 5 4 8 9 8 HYW02830

Bild 24 Vor dem Umbau

1 Rückenpolster

2 Rückenpolster

3 Rückenpolster

4 Rückenpolster

5 Sitzpolster

6 T i s c h

7 Sitzpolster

8 Bettkasten

9 G r i f f a m T i s c h

7 4 5 6 5 4

4 5 6 5 4 8 8 HYW02840

Bild 25 Während des Umbaus

7 4 5 5 4

4 5 5 4 8 6 8 HYW02B50

Bild 26 Nach dem Umbau

■ Die Rückenpolster (Bild 24,1, Bild 24,2 und Bild 24,3) unter dem Tisch ablegen.
■ Die Sitzpolster (Bild 24,5) aufrecht stellen.
■ Am Tisch (Bild 24,6) Griff (Bild 24,9) nach oben anheben und leicht am Griff ziehen.
■ Tisch auf die Höhe des Bettkastens herunterfahren. Der Tisch muss hörbar einrasten.
■ Die Rückenpolster (Bild 26,4) an die Außenwand legen. Keilform beachten.
■ Die beiden Sitzpolster (Bild 26,5) zwischen die Rückenpolster drücken.

Kapitelübersicht

In diesem Kapitel finden Sie Hinweise zur Gasanlage des Fahrzeugs.

Die Hinweise betreffen im Einzelnen:

• die Sicherheit
• den Gasverbrauch
• das Wechseln von Gasflaschen
• die Gasabsperrventile

Die Bedienung der gasbetriebenen Geräte des Fahrzeugs ist im Kapitel 10 beschrieben.

8.1 Allgemeines

▶ Vor Fahrtbeginn, beim Verlassen des Fahrzeugs oder wenn die Gasgeräte nicht benutzt werden, alle Gasabsperrventile und das Haupt-Absperrventil an der Gasflasche schließen.
Beim Tanken, auf Fähren oder in der Garage darf kein Gerät (z. B. Heizung oder Kühlschrank) in Betrieb sein, wenn es mit offener Flamme betrieben wird. Explosionsgefahr!
▶ Wenn ein Gerät mit offener Flamme betrieben wird, das Gerät nicht in geschlossenen Räumen (z. B. Garagen) in Betrieb nehmen. Vergiftungs- und Erstickungsgefahr!
Die Gasanlage nur von einer autorisierten Fachwerkstatt warten, reparieren oder ändern lassen.
Die Gasanlage vor Inbetriebnahme und gemäß den nationalen Bestimmungen von einer autorisierten Fachwerkstatt prüfen lassen. Dies gilt auch für nicht angemeldete Fahrzeuge. Bei Änderungen an der Gasanlage die Gasanlage sofort von einer autorisierten Fachwerkstatt prüfen lassen.
▶ Auch der Gasdruckregler und die Abgasrohre müssen geprüft werden. Der Gasdruckregler muss nach spätestens 10 Jahren ersetzt werden. Verantwortlich für die Veranlassung der Maßnahme ist der Halter des Fahrzeugs.
Bei Defekt an der Gasanlage (Gasgeruch, hoher Gasverbrauch) besteht Explosionsgefahr! Sofort Haupt-Absperrventil an der Gasflasche schließen. Fenster und Türen öffnen und gut lüften.
Bei Defekt an der Gasanlage: Nicht rauchen, keine offenen Flammen entzünden und keine Elektroschalter (Lichtschalter usw.) betätigen.
▶ Vor Inbetriebnahme der Kochstelle für eine ausreichende Belüftung sorgen. Fenster oder Dachhaube öffnen.
▶ Gaskocher oder Gasbackofen nicht für Heizzwecke verwenden.
Wenn mehrere Gasgeräte vorhanden sind, ist für jedes Gasgerät ein Gasabsperrventil erforderlich. Wenn einzelne Gasgeräte nicht genutzt werden, das jeweilige Gasabsperrventil schließen.
Zündsicherungen müssen nach Erlöschen der Gasflamme innerhalb einer Minute schließen. Dabei ist ein Klicken hörbar. Funktion von Zeit zu Zeit prüfen.
Die eingebauten Gasgeräte sind ausschließlich für einen Betrieb mit Propangas, Butangas oder mit einem Gemisch beider Gase ausgelegt. Der Gasdruckregler sowie alle eingebauten Gasgeräte sind auf einen Betriebsdruck von 30 mbar ausgelegt.

▶ Propangas ist bis -42 °C, Butangas dagegen nur bis 0 °C vergasungsfähig. Bei tieferen Temperaturen ist kein Gasdruck mehr vorhanden. Butangas ist für den Winterbetrieb nicht geeignet.
▶ Regelmäßig den Gasschlauch am Gasflaschenanschluss auf Dichtheit prüfen. Der Gasschlauch darf keine Risse aufweisen und nicht porös sein. Den Gasschlauch spätestens 10 Jahre nach Herstellungsdatum in einer autorisierten Fachwerkstatt auswechseln lassen. Der Betreiber der Gasanlage muss den Austausch veranlassen.
Der Gaskasten ist aufgrund seiner Funktion und Konstruktion ein nach außen offener Raum. Die serienmäßig eingebaute Zwangslüftung nie abdecken oder zustellen. Ausströmendes Gas kann sonst nicht nach außen abgeleitet werden.
▶ Den Gaskasten nicht als Stauraum benutzen, da Feuchtigkeit eindringen kann.
▶ Den Gaskasten vor dem Zugriff Unbefugter sichern. Dazu den Zugang verschließen.
Das Haupt-Absperrventil an der Gasflasche muss zugänglich sein.
▶ Nur gasbetriebene Geräte (z. B. Gasgrill) anschließen, die für einen Gasdruck von 30 mbar ausgelegt sind.
Das Abgasrohr muss an der Heizung und am Kamin dicht und fest angeschlossen sein. Das Abgasrohr darf keine Beschädigungen aufweisen.
Abgase müssen ungehindert ins Freie austreten können und Frischluft muss ungehindert eintreten können. Deswegen Abgaskamine und Ansaugöffnungen sauber halten und freihalten (z. B. von Schnee und Eis). Es dürfen keine Schneewälle oder Schürzen am Fahrzeug anliegen.

8.2 Gasflaschen

Gasflaschen nur im Gaskasten mitführen.
▶ Gasflaschen im Gaskasten senkrecht aufstellen.
Gasflaschen verdreh- und kippsicher festzurren.
▶ Wenn die Gasflaschen nicht an den Gasschlauch angeschlossen sind, immer die Schutzkappe aufsetzen.
Haupt-Absperrventil an der Gasflasche schließen, bevor der Gasdruckregler oder der Gasschlauch von der Gasflasche entfernt wird.
Gasdruckregler oder Gasschlauch nur von Hand an die Gasflaschen anschließen. Keine Werkzeuge verwenden.
Ausschließlich spezielle Gasdruckregler mit Sicherheitsventil für den Einsatz in Fahrzeugen verwenden. Andere Gasdruckregler sind nicht zulässig und genügen den starken Beanspruchungen nicht.
▶ Bei Temperaturen unter 5 °C Enteisungsanlage (Eis-Ex) für Gasdruckregler verwenden.
Nur 11-kg- oder 5-kg-Gasflaschen verwenden. Campinggasflaschen mit eingebautem Rückschlagventil (blaue Flaschen mit max. 2,5 bzw. 3 kg Inhalt) dürfen in Ausnahmefällen mit einem Sicherheitsventil verwendet werden.

Für Außengasflaschen möglichst kurze Schlauchlänge verwenden (max. 150 cm).
▶ Niemals die Belüftungsöffnungen im Boden unter den Gasflaschen blockieren.

▷ Verschraubungen am Gasdruckregler haben Linksgewinde.
Für gasbetriebene Geräte muss der Gasdruck auf 30 mbar reduziert werden.
Direkt am Flaschenventil unverstellbaren Gasdruckregler mit Sicherheitsventil anschließen.
Der Gasdruckregler reduziert den Gasdruck der Gasflasche auf den Betriebsdruck der Gasgeräte.
Zum Befüllen und Anschließen der Gasflaschen in Europa führt der Zubehörhandel entsprechende Euro-Füllsets bzw. Euro-Flaschensets.
Informationen bei den Handelspartnern oder der Servicestelle.

8.3 Gasverbrauch

Die Angaben über den Gasverbrauch der einzelnen Gasgeräte sind Durchschnitts-Richtwerte.

Verbraucher Gasverbrauch in Gramm/Stunde
Heizung ca. 170 - 490 g/h
Kocher, pro Kochstelle ca. 140 - 165 g/h
Kühlschrank ca. 18 g/h

8.4 Gasflaschen wechseln

▶ Beim Wechseln der Gasflaschen nicht rauchen und keine offenen Flammen entzünden.
Nach dem Wechseln der Gasflaschen prüfen, ob an den Anschluss-Stellen Gas austritt. Dazu die Anschluss-Stelle mit Lecksuch-Spray besprühen. Der Zubehörhandel bietet diese Mittel an.

HYW05301 1 2 3 4 5

Bild 27 Gaskasten

■ Außenklappe für Gaskasten öffnen (siehe Kapitel 7).
■ Haupt-Absperrventil (Bild 27,1) an der Gasflasche (Bild 27,4) schließen. Pfeilrichtung beachten.

■ Gasdruckregler (Bild 27,3) mit Gasschlauch (Bild 27,5) von Hand von der Gasflasche abschrauben (Linksgewinde).
■ Befestigungsgurte (Bild 27,2) lösen und Gasflasche herausnehmen.
■ Gefüllte Gasflasche in den Gaskasten stellen.
■ Gasflasche mit den Befestigungsgurten befestigen.
Gasdruckregler mit Gasschlauch von Hand auf Gasflasche schrauben (Linksgewinde).

8.5 Gasabsperrventile

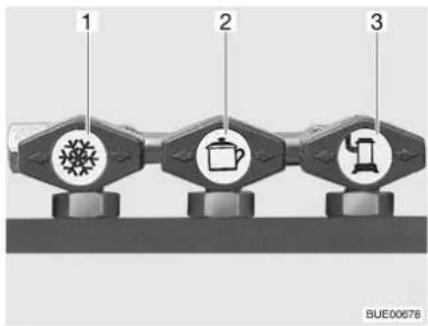

1 2 3 BUE00678

Bild 28 Symbole der Gasabsperrven- tile

1 Kühlschrank
2 Kochstelle
3 Heizung

Im Fahrzeug ist für jedes Gasgerät ein Gasabsperrventil (Bild 28) eingebaut. Die Gasabsperrventile befinden sich unterhalb der Kochstelle.

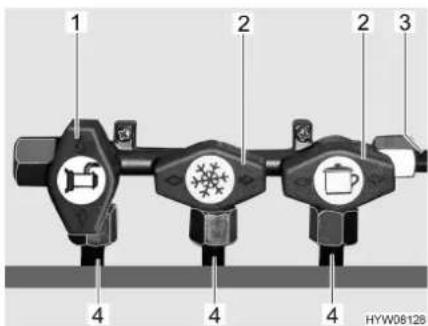

1 2 2 3 4 4 4 HYW08128

Bild 29 Stellung Gasabsperrventile

1 Gasabsperrventil geöffnet
2 Gasabsperrventil geschlossen
3 Gaszuleitung
4 Leitung zum Gasgerät

Öffnen:

Gasabsperrventil des entsprechenden Gasgerätes parallel (Bild 29,1) zur Leitung (Bild 29,4) stellen, die zum Gasgerät führt.

Schließen:

Gasabsperrventil des entsprechenden Gasgerätes quer (Bild 29,2) zur Leitung (Bild 29,4) stellen, die zum Gasgerät führt.

Kapitelübersicht

In diesem Kapitel finden Sie Hinweise zur elektrischen Anlage des Caravans. Die Hinweise betreffen im Einzelnen:

• die Sicherheit
• das 12-V-Bordnetz
• das Netzgerät
• das 230-V-Bordnetz
• den Anschluss an die 230-V-Versorgung
• die Sicherungsbelegung
• den Anschluss an das Zugfahrzeug
• den Verlauf der Leitungen

Die Bedienung der elektrisch betriebenen Geräte des Wohnaufbaus ist im Kapitel 10 beschrieben.

9.1 Generelle Sicherheitshinweise

▶ Nur Fachpersonal an der elektrischen Anlage arbeiten lassen.

Das Fahrzeug ist während eines Gewitters ein sicherer Aufenthaltsort (Faradaykäfig). Vorsichtshalber jedoch den 230-V-Anschluss trennen und die Antennen einziehen, um die elektrischen Geräte zu schützen.

9.2 12-V-Bordnetz

Bei der Stromversorgung des Caravans über die Batterie des Zugfahrzeugs beachten, dass die Kapazität der Batterie beschränkt ist. Die Startfähigkeit des Zugfahrzeugs kann bei zu starker Entladung beeinträchtigt werden.
Die elektrische Verbindung zwischen Zugfahrzeug und Caravan immer trennen, bevor der Caravan an die örtliche Stromversorgung angeschlossen wird. Dazu den Stecker aus der Steckdose des Zugfahrzeugs herausziehen.

Wenn der Caravan nicht an die 230-V-Versorgung angeschlossen ist, erfolgt die 12-V-Versorgung über die Starterbatterie des angeschlossenen Zugfahrzeugs. Die Starterbatterie hat nur einen begrenzten Energievorrat. Deshalb elektrische Verbraucher nicht über einen längeren Zeitraum ohne 230-V-Versorgung betreiben, wenn der Motor des Zugfahrzeugs abgestellt ist.

9.3 Netzgerät

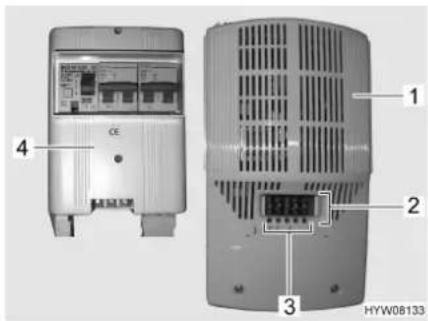

HYW08133 1 2 3 4

Bild 30 Netzgerät und 230-V-Sicherungsautomat

Das Netzgerät (Bild 30,1) ist in den Kleiderschrank eingebaut.

Das Netzgerät ist neben dem 230-V-Sicherungsautomaten (Bild 30,4) mon- tiert.

In das Netzgerät sind mehrere Sicherungen (Bild 30,2) und ein Überlastungsschutz integriert. Eine defekte Sicherung oder ein Kurzschluss im Stromkreis wird durch eine rot aufleuchtende LED (Bild 30,3) unterhalb der Sicherung angezeigt.

Wenn das Fahrzeug nicht an die 230-V-Versorgung angeschlossen ist, wird der benötigte Strom der Batterie des Zugfahrzeugs entnommen, sofern der Kontakt 9 "Dauerplus" an der Steckdose des Zugfahrzeugs angeschlossen ist (siehe Anschluss-Schema am Ende dieses Kapitels). Die 12-V-Wohnraumbeleuchtung, die Kassettentoilette und die Wasserpumpe können benutzt werden.

Wenn das Fahrzeug an die 230-V-Versorgung angeschlossen wird, schaltet das Netzgerät die Stromversorgung im Wohnbereich automatisch von der Batterie des Zugfahrzeugs auf Netzbetrieb um.

Eine Thermosicherung im Netzgerät schaltet alle 12-V-Verbraucher im Caravan ab, wenn das Netzgerät überhitzt. Das Netzgerät kann überhitzen, wenn die Lüftungsöffnungen durch Kleidung abgedeckt werden oder viele 12-V-Verbraucher über einen längeren Zeitraum betrieben werden.

Wenn die Thermosicherung ausgelöst hat, schaltet sich das Netzgerät nach Abkühlung automatisch wieder ein.

9.4 230-V-Bordnetz

▶ Nur Fachpersonal an der elektrischen Anlage arbeiten lassen.

Das 230-V-Bordnetz versorgt:

- die Steckdosen mit Schutzkontakt für Geräte mit maximal 16 A

- den Kühlschrank

• das Netzgerät

Die elektrischen Verbraucher, die an das 12-V-Bordnetz des Wohnteils angeschlossen sind, werden vom Netzgerät mit Spannung versorgt.

9.4.1 230-V-Anschluss

▶ Die externe 230-V-Versorgung muss über einen Fehlerstrom-Schutzschalter (FI-Schalter, 30 mA) abgesichert sein.

Die elektrische Verbindung zwischen Zugfahrzeug und Caravan immer trennen, bevor der Caravan an die örtliche Stromversorgung angeschlossen wird. Dazu den Stecker aus der Steckdose des Zugfahrzeugs herausziehen.
Für die Anschluss-Stellen auf Campingplätzen (Campingverteiler) sind hoch empfindliche Fehlerstrom-Schutzschalter (FI-Schalter, 30 mA) vorgeschrieben.
Das Fahrzeug ist bereits mit einem Fehlerstrom-Schutzschalter (FISchalter) ausgestattet.

Das Fahrzeug kann an eine externe 230-V-Versorgung angeschlossen werden. Das Kabel darf eine Länge von höchstens 25 m haben.

9.4.2 Versorgungsleitung für externen 230-V-Anschluss

▶ Von Kabeltrommeln das Kabel vollständig abwickeln, um eine Überhitzung zu vermeiden.

Versorgungsleitung

• dreiadrige (3 x 2,5 mm ^2 ) flexible Gummischlauchleitung
• höchstens 25 m Länge
  • 1 Stecker mit Schutzkontakt
• 1 Anschlusskupplung mit Schutzkontakt (Steckvorrichtungen nach EN 60309)

Anschlussmöglichkeiten

Wir empfehlen als Versorgungsleitung ein CEE-Verbindungskabel mit CEE-Stecker und CEE-Kupplung. Wenn diese Anschlussmöglichkeit nicht gegeben ist, empfehlen wir folgende Kombination mit einem Schuko-Stecker:

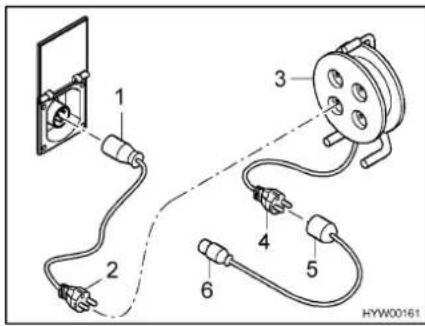

1 2 3 4 5 6 HYW00161

Bild 31 Anschlussmöglichkeiten 230-V-Anschluss

1 2 3 HYW07880

Bild 32 Anschluss an eine Winkel-kupplung mit Steckdose

• Adapterkabel: CEE 17 Anschlusskupplung mit Schutzkontakt (Bild 31,1) – Stecker mit Schutzkontakt (Bild 31,2)
• Kabeltrommel: Steckdose mit Schutzkontakt (Bild 31,3) – Stecker mit Schutzkontakt (Bild 31,4)
• Adapterkabel: Anschlusskupplung mit Schutzkontakt (Bild 31,5) – CEE 17 Stecker mit Schutzkontakt (Bild 31,6)

Bei Verwendung einer CEE 17 Winkelkupplung mit rückseitig eingebauter Steckdose (Bild 32,1) nur einen gummierten und versiegelten IP 44 Stecker mit Schutzkontakt (Bild 32,2) verwenden. Keine Stecker ohne Schutzkontakt (Bild 32,3) verwenden. Gefahr eines Stromschlages!

Je nach Ausführung ist die Klappe für den 230-V-Anschluss mit dem Symbol "gekennzeichnet.

Versorgungsleitung anschließen:

■ Außenklappe nach oben schwenken.
■ Stecker einstecken.
Je nach Ausführung den Stecker vor dem Herausziehen entriegeln.

9.5 Sicherungen

▶ Defekte Sicherungen nur auswechseln, wenn die Fehlerursache bekannt und beseitigt ist.
▶ Defekte Sicherungen nur auswechseln, wenn die Stromversorgung ausgeschaltet ist.
▶ Sicherungen niemals überbrücken oder reparieren.
▶ Defekte Sicherungen immer nur gegen eine neue Sicherung mit gleichem Sicherungswert auswechseln.

9.5.1 12-V-Sicherungen

Die Verbraucher, die im Wohnteil an die 12-V-Versorgung angeschlossen sind, sind durch eigene Sicherungen abgesichert. Die Sicherungen sind an unterschiedlichen Einbauorten im Fahrzeug zugänglich. Ausnahme: Der Kühl-schrank wird über Klemme 15 durch das Zugfahrzeug mit Strom versorgt und ist somit auch dort abgesichert (Anhängersteckdose Kontakt 10).

1 2 HYW07712

Bild 33 12-V-Sicherung

1 unversehrtes Sicherungselement 2 unterbrochenes Sicherungselement

Eine intakte 12-V-Sicherung ist an dem unversehrten Sicherungselement (Bild 33,1) erkennbar. Wenn das Sicherungselement unterbrochen ist (Bild 33,2), die Sicherung wechseln.

Vor dem Wechseln der Sicherungen Funktion, Wert und Farbe der betreffenden Sicherungen den nachfolgenden Angaben entnehmen. Bei einem Sicherungswechsel nur Flachsicherungen mit den Werten verwenden, die nachfolgend angegeben sind.

Sicherungen am Netzgerät

Funktion Wert/Farbe
Kreis 1 15 A blau
Kreis 2 (Wasserpumpe) 5 A hellbraun
Kreis 3 10 A rot
Kreis 4 10 A rot
Kreis 5 15 A blau

Sicherung der Thetford-Toilette (schwenkbare Toilette)

Die Sicherung befindet sich im Gehäuserahmen der Thetford-Kassette.

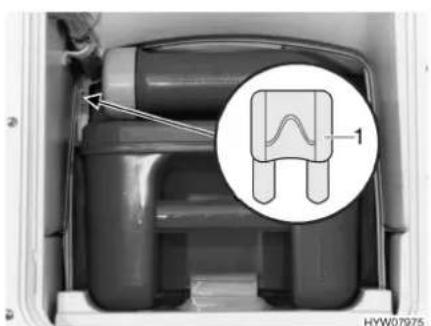

Bild 34 Sicherung der Thetford-Toilette

1 Flachsicherung 3 A/violett

Wechseln:

■ Die Klappe für die Thetford-Kassette außen am Fahrzeug öffnen.
■ Die Thetford-Kassette vollständig herausziehen.
■ Die Sicherung (Bild 34,1) wechseln.

9.5.2 230-V-Sicherung

Den Fehlerstrom-Schutzschalter bei jedem Anschluss an die 230-V-Versorgung, mindestens aber alle 6 Monate prüfen.

Bild 35 230-V-Sicherungskasten mit Leitungsschutzschalter und FI-Schalter

Ein Fehlerstrom-Schutzschalter (FI-Schalter) im Sicherungskasten sichert das gesamte Fahrzeug gegen Fehlerstrom (0,03 A) ab. Der nachgeschaltete Leitungsschutzschalter (10 A) (Bild 35,2) sichert das 230-V-Bordnetz ab.

Der Sicherungskasten befindet sich im Kleiderschrank.

Fehlerstrom-Schutzschalter prüfen:

■ Wenn das Fahrzeug an die 230-V-Versorgung angeschlossen ist, die Prüftaste (Bild 35,1) drücken. Der Leitungsschutzschalter muss auslösen.

9.6 Anschluss an Zugfahrzeug

9.6.1 Anschluss-Schema dreizehnpoliger Stecker

Die Farben der Anschlusskabel für den Anschluss an die Steckdose des Zugfahrzeugs notieren. Ein eventuell erforderlich werdender Neuanschluss wird damit wesentlich erleichtert.
Zum Anschließen des dreizehnpoligen Steckers an eine siebenpolige Steckdose ein Adapterstück verwenden (im Handel erhältlich).

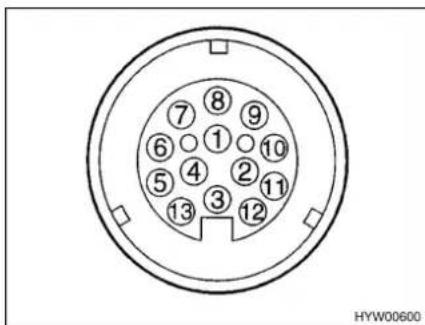

HYW00600

Bild 36 Sicht auf Steckdose Zugfahrzeug (dreizehnpoliges System Jaeger)

Anschluss-Schema

Kontakt-nr.	DIN-Be-zeichnung	Funktion Kabel-	farbe	Leitungs-querschnitt
1 L Fahrtrichtungsanzeiger, links gelb				1,5 mm^2
2 54 G Nebelschlussleuchte blau				1,5 mm^2
31)	31 Masse (Kontakte 1, 2, 4 - 8) weiß			2,5 mm^2
4 R Fahrtrichtungsanzeiger, rechts grün				1,5 mm^2
5 58 R rechte Schlussleuchte, Umriss-leuchte, Begrenzungsleuchte, Markierungsleuchte, Kennzei-chenbeleuchtung			braun	1,5 mm^2
6 54 Bremsleuchten rot				1,5 mm^2
7	58 L	linke Schlussleuchte, Umriss-leuchte, Begrenzungsleuchte, Markierungsleuchte, Kennzei-chenbeleuchtung	schwarz	1,5 mm^2
8		Rückfahrleuchte und/oder Rück-fahreinrichtung für Auflaufbrem-se	rosa	1,5 mm^2
9		Stromversorgung (Dauerplus)	orange	2,5 mm^2
10		Stromversorgung; gesteuert durch Zündschaltung Kühl-schrank	grau	2,5 mm^2
111)		Masse (Kontakt 10)	weiß-schwarz	2,5 mm^2
12		nicht belegt	–	–
131)		Masse (Kontakt 9)	weiß-rot	2,5 mm^2

1) Diese Masseleitungen dürfen anhängerseitig nicht elektrisch leitend verbunden sein.

9.6.2 Zugwagen-Installation

Das Zugfahrzeug mit den entsprechenden Kabelquerschnitten und einem Relais für die Stromversorgung (gesteuert über Zündung) nachrüsten (siehe Bild 37).
Wenn die unten vorgegebenen Kabelquerschnitte nicht eingehalten werden, kann es sein, dass eine ordnungsgemäße Ladung der Wohnraumbatterie während der Fahrt nicht möglich ist.

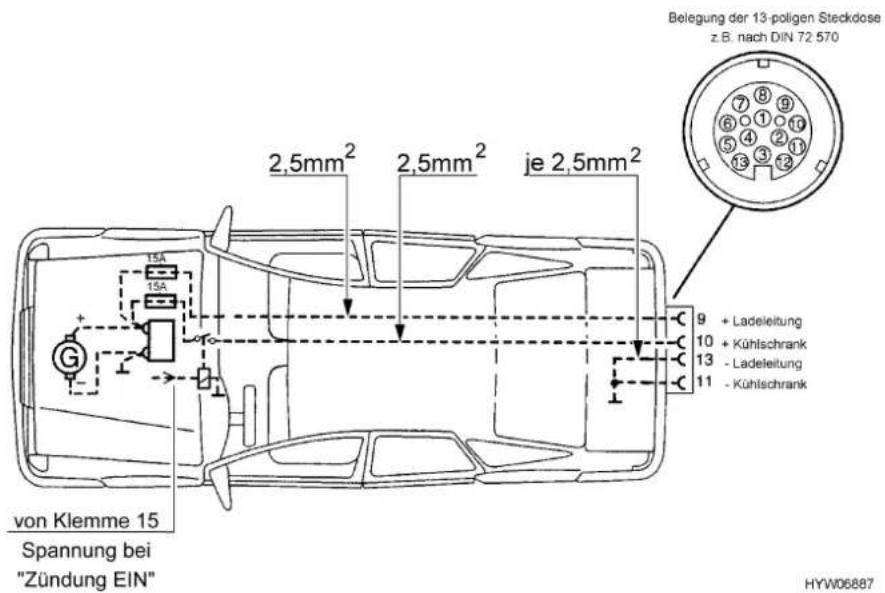

Belegung der 13-poligen Steckdose z.B. nach DIN 72.570 2,5mm² 2,5mm² je 2,5mm² von Klemme 15 Spannung bei "Zündung EIN" 9 + Ladeleitung 10 + Kühlschrank 13 - Ladeleitung 11 - Kühlschrank HYW06887

Bild 37 Zugwagen-Installationsplan

9.7 Stromlaufpläne

9.7.1 Blockschaltbild 230 V

Bild 38 Schema 230-V-Leitungsverlegung

1 230-V-Anschluss
2 230-V-Sicherungskasten
3 Stromversorgungsgerät
4 Kühlschrank
5 Verteilerdose

6 S t e c k d o s e n

7 Tr u m a t h e r m

8 Schalter für Trumatherm

9 H05VV-FG1,5 2bl/bn/gnge

10 F3G2,5 2

Bild 38 zeigt eine schematische Darstellung des 230-V-Netzes.

9.7.2 Blockschaltbild 12 V

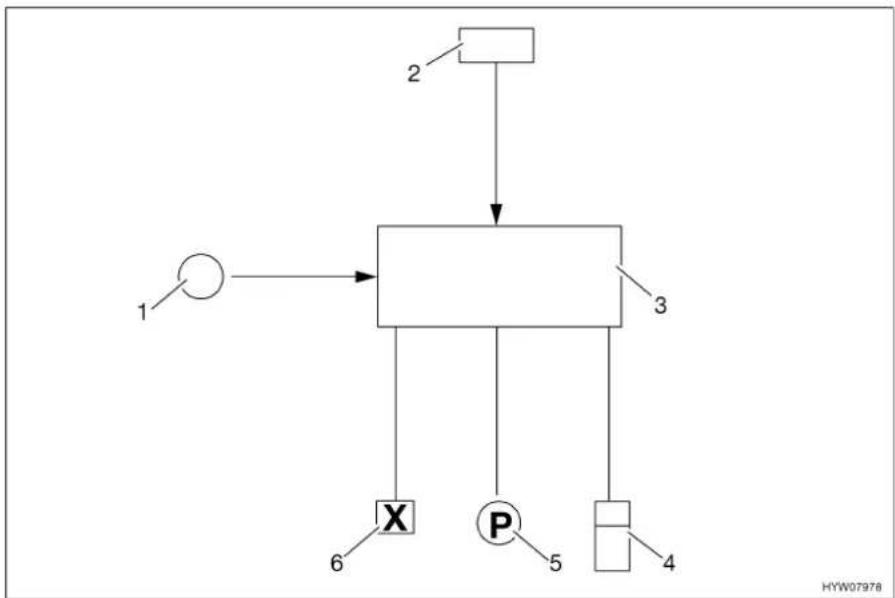

Bild 39 Schema 12-V-Leitungsverlegung

1 Anhängerkupplung (Kontakt 9, 10, 11 und 13)
2 230-V-Sicherungsautomat
3 Stromversorgungsgerät
4 Kühlschrank
5 Wasserpumpe

6 K r e i s 1 b i s 3

Bild 39 zeigt eine schematische Darstellung des 12-V-Netzes.

Kapitelübersicht

In diesem Kapitel finden Sie Hinweise zu den Einbaugeräten des Fahrzeugs. Die Hinweise beziehen sich nur auf die Bedienung der Einbaugeräte.

Weitere Informationen zu den Einbaugeräten entnehmen Sie bitte den Bedienungsanleitungen der Einbaugeräte, die dem Fahrzeug separat beiliegen.

Die Hinweise betreffen im Einzelnen:

• die Heizung
• die Therme
• den Gaskocher
• den Dunstabzug
• den Kühlschrank

10.1 Allgemeines

Der Wärmetauscher der Warmluft-Heizung Truma muss nach 30 Jahren ersetzt werden. Nur der Hersteller der Heizung oder eine autorisierte Fachwerkstatt darf den Wärmetauscher auswechseln. Der Betreiber der Heizung muss den Austausch veranlassen.
Aus Sicherheitsgründen müssen Ersatzteile für Heizgeräte den Angaben des Herstellers entsprechen und von diesem als Ersatzteil zugelassen sein. Diese Ersatzteile darf nur der Gerätehersteller oder eine autorisierte Fachwerkstatt einbauen.
Weitere Informationen der separaten Bedienungsanleitung des jeweiligen Einbaugerätes entnehmen.

Im Fahrzeug sind je nach Ausführung die Einbaugeräte Heizung, Therme, Kochstelle und Kühlschrank eingebaut.

In dieser Bedienungsanleitung werden nur die Bedienung und die Besonderheiten der Einbaugeräte beschrieben.

Vor Inbetriebnahme eines gasbetriebenen Einbaugerätes das Haupt-Absperrventil an der Gasflasche und das jeweilige Gasabsperrventil öffnen.

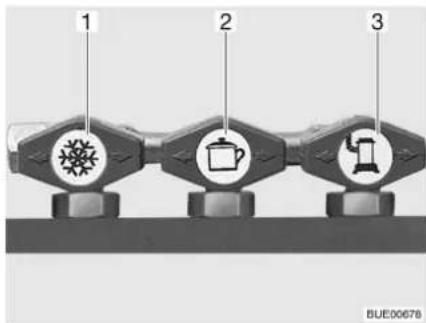

1 2 3 BUE00678

1 Kühlschrank
2 Kochstelle
3 Heizung/Boiler

Bild 40 Symbole der Gasabsperrven- tile

10.2 Heizung

Im Winter vor Inbetriebnahme der Heizung prüfen, ob der Kamin auf dem Dach frei von Schnee und Eis ist.
Gas wegen Explosionsgefahr nie unverbrannt ausströmen lassen.
▶ Beim Tanken, auf Fähren und in der Garage die Heizung nie im Gasbetrieb betreiben. Explosionsgefahr!
In geschlossenen Räumen (z. B. Garagen) die Heizung nie im Gasbetrieb betreiben. Vergiftungs- und Erstickungsgefahr!
▶ Wenn sich das Umluftgebläse nicht automatisch einschaltet, ab Heizungsstufe 3 bis 4 das Umluftgebläse einschalten. Es besteht Überhitzungsgefahr für die Heizung!
▶ Abgasrohr nicht beschädigen.
▶ Den Abgaskamin nicht verschließen oder überbauen.
Beim Wintercamping die Truma-Kaminverlängerung verwenden, damit bei Schneefall der Abgaskamin nicht mit Schnee bedeckt wird.
▶ Den Raum hinter der Heizung nicht als Stauraum verwenden.

Bei der ersten Inbetriebnahme der Heizung tritt kurzzeitig eine leichte Rauch- und Geruchsbelästigung auf. Sofort die Heizung am Bedienschalter auf höchste Stufe stellen. Fenster und Türen öffnen und gut lüften. Rauch und Geruch verschwinden nach kurzer Zeit von selbst.

10.2.1 Richtig heizen

Bild 41 Luftaustrittdüse

Warmluftverteilung

Im Fahrzeug sind mehrere Luftaustrittdüsen (Bild 41) eingebaut. Rohre führen die Warmluft zu den Luftaustrittdüsen. Die Luftaustrittdüsen so drehen, dass die Warmluft dort austritt, wo es gewünscht wird.

Einstellung der Luftaustrittdüsen

• Ganz geöffnet: voller Warmluftstrom
- Halb oder nur teilweise geöffnet: verringerter Warmluftstrom

Wenn 5 Luftaustrittdüsen vollständig geöffnet sind, dann tritt an jeder einzelnen Düse weniger Warmluft aus. Werden jedoch nur 3 Luftaustrittdüsen geöffnet, dann strömt aus jeder einzelnen Düse mehr Warmluft.

10.2.2 Warmluft-Heizung

Bei Störungen vor erneutem Zündversuch zwei Minuten warten.

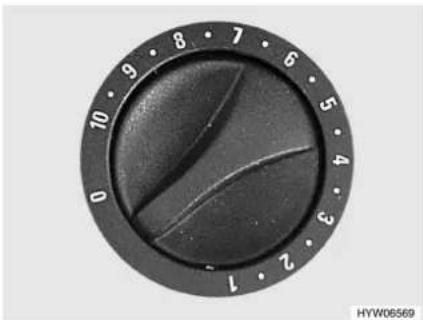

Bild 42 Drehregler an der Heizung

Einschalten:

■ Haupt-Absperrventil an der Gasflasche und Gasabsperrventil "Heizung" öffnen.
Drehregler an der Heizung auf gewünschten Wert einstellen und bis zum Anschlag niederdrücken. Der Zündautomat erzeugt Zündfunken. Es ist ein klickendes Geräusch zu hören.
■ Drehregler gedrückt halten, bis die Flamme brennt. Das Brennen der Flamme kann im Sichtfenster in der Heizungsverkleidung kontrolliert werden.
■ Drehregler weitere 10 Sekunden gedrückt halten, bis die Zündsicherung anspricht.

Der Zündautomat zündet so lange, bis das Gas brennt. Wenn kein Gas vorhanden ist, zündet er weiter, bis die Batterie im Zündautomaten leer ist. Wenn nicht geheizt wird, den Drehregler der Heizung immer auf "0" stellen, um eine Entladung der Batterie im Zündautomaten zu verhindern.
Wenn das klickende Geräusch während des Zündvorgangs überhaupt nicht gehört wird oder nur in Zeitabständen von mehreren Sekunden: Die Batterie im Zündautomaten wechseln.
▷ Vor Beginn jeder Heizsaison neue Batterien einsetzen.

Ausschalten:

■ Drehregler an der Heizung auf "0" stellen. Der Zündautomat wird damit gleichzeitig abgeschaltet.
Das Gasabsperrventil "Heizung" und das Haupt-Absperrventil an der Gasflasche schließen.
▶ Weitere Informationen der separaten Bedienungsanleitung des Herstellers entnehmen.

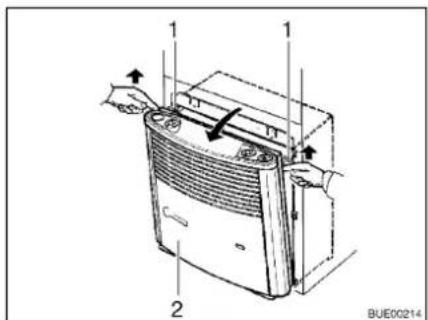

1 1 2 BUE00214

Bild 43 Heizungsverkleidung abnehmen

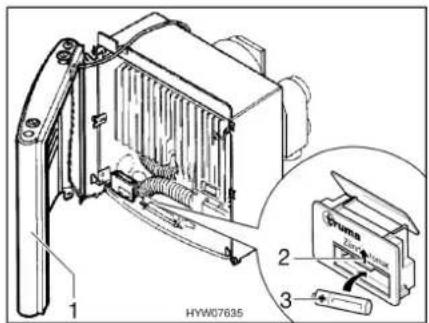

HYWD7635

Bild 44 Heizung geöffnet

Batterie am Zündautomat wechseln:

■ Sicherstellen, dass die Heizung ausgeschaltet ist.
■ Heizungsverkleidung (Bild 43,2) abnehmen. Dazu die Verkleidung oben nach vorn ziehen, Haltefedern (Bild 43,1) seitlich nach oben drücken und Verkleidung nach vorn klappen.
■ Verkleidung (Bild 44,1) seitlich anstellen, damit die Anschlusskabel für das Warmluftgebläse sowie für die Zünd-Kontroll-Lampe nicht ausgesteckt werden müssen.
■ Die Abdeckung des Batteriefachs am Zündautomaten (Bild 44,2) nach oben schieben.
■ Die alte Batterie aus dem Batteriefach des Zündautomaten nehmen.
■ Eine neue Batterie (Bild 44,3) gleichen Typs polrichtig (+/-) in das Batteriefach des Zündautomaten einsetzen. Nur temperaturbeständige (+70 °C) und auslaufssichere Mignon-Batterien verwenden.
■ Die Abdeckung des Batteriefachs am Zündautomaten nach unten schieben.
■ Rasthebel nach rechts drücken, bis Verriegelung hörbar einrastet.

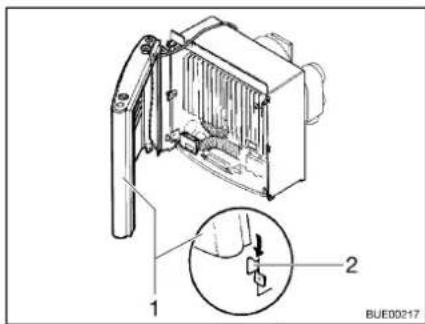

Bild 45 Heizungsverkleidung, Haltelaschen

■ Heizungsverkleidung montieren. Dazu Verkleidung (Bild 45,1) auf die unteren Haltelaschen (Bild 45,2) stellen.
■ Bedienungsstange von unten in die Griffbuchse einführen und Verkleidung oben einrasten lassen.

10.2.3 Umluftgebläse

Das Umluftgebläse sorgt in Verbindung mit der Warmluft-Heizung für eine bessere Wärmeverteilung im Caravan.

Im Fahrzeug ist ein Umluftgebläse für 230 V Netzspannung eingebaut.

truma Trumavent 1 2 230 V- HYW07548

Bild 46 Bedienschalter für Umluftgebläse

Umluftgebläse einschalten:

■ Den Drehschalter (Bild 46,1) auf " " stellen.

■ Mit dem Drehknopf (Bild 46,2) die gewünschte Leistung des Umluftgebläses einstellen.

■ Den Drehschalter (Bild 46,1) auf "O" stellen.

Umluftgebläse ausschalten:

▶ Weitere Informationen der separaten Bedienungsanleitung des Herstellers entnehmen.

10.2.4 Elektrische Fußbodentemperierung

Bei Modellen mit elektrischer Fußbodentemperierung auf keinen Fall in den Boden Löcher bohren oder Schrauben eindrehen. Vorsicht mit spitzen Gegenständen. Gefahr eines Stromschlags oder eines Kurzschlusses durch die Beschädigung eines Heizdrahtes.

▷ Den Regler nicht abdecken. Überhitzungsgefahr!

Die elektrische Fußbodentemperierung arbeitet nur, wenn das Fahrzeug an eine 230-V-Versorgung angeschlossen ist.

Die Leistung der elektrischen Fußbodentemperierung allein reicht nicht aus, um den Wohnraum zu erwärmen.

Der Regler für die elektrische Fußbodentemperierung ist je nach Modell im Kleiderschrank oder in einer Sitztruhe eingebaut.

Schaltstufen Die elektrische Fußbodentemperierung hat vier Schaltstufen:

0 "Aus"
• 20 V "niedrige Heizstufe"
• 22 V "mittlere Heizstufe"
• 24 V "hohe Heizstufe"

TOBIO JANNITE 20V 22V 1 2 HYW07636

Bild 47 Regler für elektrische Fußbo- dentemperierung

Einschalten:

■ Das Fahrzeug an die 230-V-Versorgung anschließen (siehe Abschnitt 9.4.1).
■ Den Drehregler (Bild 47,2) auf die gewünschte Heizstufe drehen.

Ausschalten:

■ Den Drehregler (Bild 47,2) auf Stellung "0" drehen.

Nach dem Ausschalten bleibt der Fußboden aufgrund der Restwärme noch eine Zeit lang warm.

Wenn der Regler überlastet wird, spricht der Überlastungsschutz an. Der Stift (Bild 47,1) springt heraus.

Überlastungsschutz einschalten:

■ Den Stift (Bild 47,1) am Überlastungsschutz eindrücken, wenn der Regler abgekühlt ist.

10.3 Therme

Die Therme nie ohne Wasserinhalt betreiben.
Die Therme bei Frostgefahr entleeren, wenn die Therme nicht in Betrieb ist.
▷ Wenn das Fahrzeug nicht benutzt wird, die Therme abschalten und entleeren.
In die Kaltwasserleitung zwischen Therme und Wasserpumpe kein Rückschlagventil einbauen.
Bei Anschluss an eine zentrale Wasserversorgung oder bei stärkeren Pumpen einen Druckminderer einsetzen. Die Therme ist nur für einen Druck bis max. 1,2 bar ausgelegt. Zusätzlich ein Sicherheits-/Ablassventil in die Kaltwasserleitungen einsetzen.

Das Wasser aus der Therme nicht als Trinkwasser verwenden.

Bild 48 Bedienschalter für Therme

Die Therme kann wahlweise mit der 230-V-Versorgung (elektrische Betriebsart), mit der Warmluft des Heizungssystems oder mit beiden Energiearten betrieben werden. Die Therme heizt ca. 5 l Wasser auf ca. 65 °C auf.

Mit dem Bedienschalter (Bild 48,1) wird die elektrische Betriebsart eingeschaltet. Die Kontroll-Leuchte (Bild 48,2) im Schalter muss leuchten.

Bei Warmluft-Betrieb wird durch die Heizung und die Umluft das Wasser in der Therme erwärmt.

Je nach Modell ist das Fahrzeug mit einem oder mit zwei Ablasshähnen für die Therme ausgestattet.

Einschalten:

■ Das Fahrzeug an die externe 230-V-Versorgung anschließen und den 230-V-Sicherungsautomaten einschalten.

■ Bedienschalter (Bild 48,1) einschalten. Kontroll-Leuchte (Bild 48,2) im Schalter leuchtet. Das Wasser in der Therme wird auf 65 °C aufgeheizt.

Ausschalten:

■ Bedienschalter (Bild 48,1) ausschalten. Kontroll-Leuchte (Bild 48,2) im Schalter erlischt.

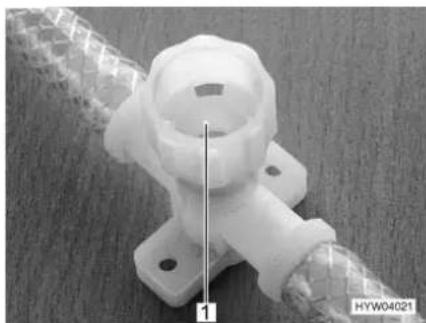

Bild 49 Ablasshahn für Therme

Therme mit Wasser füllen:

■ Das Fahrzeug an die externe 230-V-Versorgung anschließen und den 230-V-Sicherungsautomaten einschalten.

■ Bedienschalter (Bild 48,1) ausschalten. Kontroll-Leuchte (Bild 48,2) im Schalter leuchtet nicht.

Alle Ablasshähne schließen. Dazu die Kappen (Bild 49,1) im Uhrzeigersinn drehen.

Alle Wasserhähne auf "Warm" stellen und öffnen. Die Wasserpumpe wird eingeschaltet. Die Warmwasserleitungen werden mit Wasser befüllt.

Therme entleeren:

■ Wasserhähne so lange geöffnet lassen, bis das Wasser blasenfrei aus den Wasserhähnen fließt. Nur dadurch ist gewährleistet, dass die Therme mit Wasser gefüllt ist.
■ Alle Wasserhähne schließen.

■ Die 230-V-Versorgung am 230-V-Sicherungsautomaten ausschalten.
■ Verschluss-Stopfen am Wassertank öffnen.
■ Alle Wasserhähne auf Mittelstellung stellen und öffnen.
■ Wasserpumpe nach oben halten, bis die Wasserleitungen vollständig entleert sind.
■ Alle Ablasshähne der Therme öffnen. Dazu die Kappen (Bild 49,1) entgegen dem Uhrzeigersinn drehen.
■ Prüfen, ob das Wasser aus der Therme vollständig abläuft.

▶ Weitere Informationen der separaten Bedienungsanleitung des Herstellers entnehmen.

10.4 Kochstelle

Gas wegen Explosionsgefahr nie unverbrannt ausströmen lassen.
▶ Vor Inbetriebnahme der Kochstelle für eine ausreichende Belüftung sorgen. Fenster oder Dachhaube öffnen.
Gaskocher oder Gasbackofen nicht zum Heizen verwenden.
Für den Umgang mit heißen Töpfen, Pfannen und ähnlichen Gegenständen Kochhandschuhe oder Topflappen benutzen. Verletzungsgefahr!

10.4.1 Gaskocher

Während des Einschaltens und wenn der Gaskocher in Betrieb ist, dürfen keine brennbaren oder leicht entzündlichen Gegenstände wie Geschirrtücher, Servietten usw. in der Nähe des Gaskochers sein. Brandgefahr!
Der Zündvorgang muss von oben her sichtbar sein und darf nicht durch aufgestellte Kochtopfe verdeckt werden.
▶ Wenn ein Flammschutzblech vorhanden ist, das Flammschutzblech bei Benutzung des Gaskochers immer aufstellen.
Die Gaskocher-Abdeckung wird je nach Modell durch Federkraft zugezogen. Beim Schließen besteht Verletzungsgefahr!

Die gläserne Gaskocher-Abdeckung nicht als Kochfeld benutzen.
Die Gaskocher-Abdeckung nicht schließen, während der Gaskocher in Betrieb ist.
Die Gaskocher-Abdeckung nicht durch Druck belasten, wenn sie geschlossen ist.
▷ Keine heißen Kochtöpfe auf die Gaskocher-Abdeckung stellen.
Die Gaskocher-Abdeckung nach dem Kochen noch so lange offen halten, wie die Brenner Hitze abgeben. Die Glasplatte könnte sonst zerspringen.

Nur Töpfe und Pfannen benutzen, deren Durchmesser für den Brennerrost des Gaskochers geeignet ist.
▷ Wenn die Flamme erlischt, sperrt das Zündsicherungsventil selbsttätig die Gaszufuhr.
▶ Weitere Informationen der separaten Bedienungsanleitung des Herstellers entnehmen.

Der Küchenblock des Fahrzeugs ist mit einem 3-Flammen-Gaskocher ausgestattet.

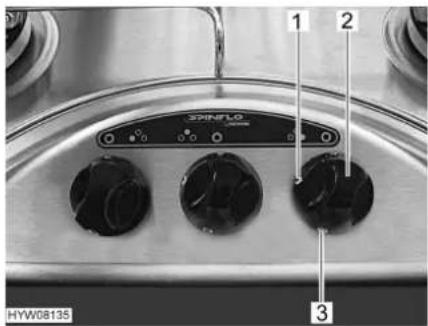

Bild 50 Bedienelemente für Gas- kocher

Einschalten:

■ Haupt-Absperrventil an der Gasflasche und Gasabsperrventil "Kochstelle" öffnen.
■ Gaskocher-Abdeckung öffnen.
■ Je nach Modell Flammschutzblech ausklappen oder aufstellen.
■ Drehregler (Bild 50,2) der gewünschten Brennstelle auf Zündposition (große Flamme, Bild 50,1) drehen.
■ Drehregler drücken und gedrückt halten.
■ Den Brenner mit einem Gasanzünder, einem Streichholz oder mit anderen geeigneten Zündeinrichtungen anzünden.
■ Wenn die Flamme brennt, den Drehregler noch 10 bis 15 Sekunden lang gedrückt halten, bis das Zündsicherungsventil die Gaszufuhr offen hält.
■ Drehregler loslassen und auf die gewünschte Einstellung drehen.
■ Falls das Anzünden erfolglos ist, den Vorgang von Anfang an wiederholen.
■ Drehregler auf 0-Stellung (Bild 50,3) drehen. Die Flamme erlischt.
Gasabsperrventil "Kochstelle" und Haupt-Absperrventil an der Gasflasche schließen.

Ausschalten:

10.4.2 Dunstabzug

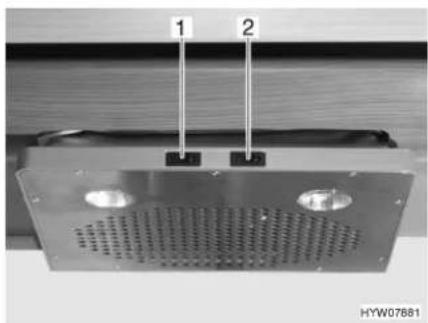

1 Schalter Beleuchtung Dunstabzug Ein/Aus

2 Schalter Dunstabzug Ein/Aus

Die Kochstelle ist mit einem Dunstabzug ausgestattet. Das eingebaute leistungsstarke Gebläse fördert den Kochdunst direkt nach außen.

Dunstabzug einschalten:

■ Den rechten Kippschalter (Bild 51,2) drücken.

Leuchten im Dunstabzug einschalten:

■ Den linken Kippschalter (Bild 51,1) drücken.

10.5 Kühlschrank

Während der Fahrt den Kühlschrank nur über das 12-V-Bordnetz betreiben. Bei hohen Umgebungstemperaturen erreicht der Kühlschrank keine volle Kühlleistung mehr. Wenn hohe Außentemperaturen herrschen, ist die volle Kühlleistung des Kühlaggregats nur dann gewährleistet, wenn der Kühlschrank ausreichend belüftet wird. Um eine bessere Belüftung zu erreichen, lassen sich die Kühlschrank-Lüftungsgitter abnehmen.

Beim Verlassen des Fahrzeugs immer die Kühlschrank-Lüftungsgitter anbauen. Bei Regen kann sonst Wasser eindringen.

10.5.1 Kühlschrank-Lüftungsgitter

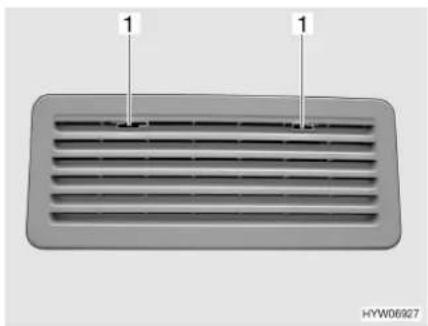

Thetford

Bild 52 Kühlschrank-Lüftungsgitter (Thetford)

Abnehmen:

■ Arretierung (Bild 52,1) zur Mitte schieben.

■ Kühlschrank-Lüftungsgitter abnehmen.

10.5.2 Betrieb (Thetford)

Betriebsarten Der Kühlschrank hat 3 Betriebsarten:

Gasbetrieb
• 230-V-Betrieb
• 12-V-Betrieb

Die Betriebsart wird mit den Bedienelementen an der Kühlschrankblende eingestellt. Eine stufenlose Regelung der Kühlleistung ist nur bei Gasbetrieb und 230-V-Betrieb möglich, jedoch nicht im 12-V-Betrieb.

▷ Nur eine Energiequelle einschalten.

Gasbetrieb

Gas wegen Explosionsgefahr nie unverbrannt ausströmen lassen.
Der Gasbetrieb des Kühlschranks mit Autogas ist nicht zulässig.

1 2 3 4 HYW08136

1 Energie-Wahlschalter
2 Zündknopf
3 Flammenanzeiger
4 Drehregler

Bild 53 Bedienelemente für den Kühlschrank

Einschalten:

■ Haupt-Absperrventil an der Gasflasche und Gasabsperrventil "Kühl-schrank" öffnen.
■ Energie-Wahlschalter (Bild 53,1) auf Gas "△" stellen.
■ Drehregler (Bild 53,4) auf höchste Stufe stellen, drücken und gedrückt halten. Die Gaszufuhr ist geöffnet.
■ Zündknopf (Bild 53,2) mehrmals mit Pausen von 1 bis 2 Sekunden drücken.
■ Drehregler gedrückt halten, bis der Flammenanzeiger (Bild 53,3) grün wird, dann loslassen. Falls die Flamme erlischt, den Zündvorgang wiederholen.
■ Kühltemperatur mit dem Drehregler (Bild 53,4) einstellen.

Ausschalten:

■ Energie-Wahlschalter (Bild 53,1) auf "O" stellen. Das Gerät ist abgeschaltet.
■ Drehregler (Bild 53,4) auf "0" drehen.
Gasabsperrventil "Kühlschrank" und Haupt-Absperrventil an der Gasflasche schließen.

Elektrischer Betrieb

Das Gasabsperrventil "Kühlschrank" schließen, wenn der Kühlschrank elektrisch betrieben wird.

Der Kühlschrank kann mit folgenden Spannungen betrieben werden:

• 230 V Wechselspannung
• 12 V Gleichspannung

230-V-Betrieb einschalten:

■ Den Energie-Wahlschalter (Bild 53,1) auf 230-V-Betrieb "→" stellen.
■ Die Kühltemperatur mit dem Drehregler (Bild 53,4) einstellen.

230-V-Betrieb ausschalten:

■ Energie-Wahlschalter auf "O" stellen. Der Kühlschrank ist abgeschaltet.
■ Energie-Wahlschalter (Bild 53,1) auf 12-V-Betrieb "+ -" stellen.

12-V-Betrieb einschalten:

12-V-Betrieb ausschalten:

■ Energie-Wahlschalter auf "O" stellen. Der Kühlschrank ist abgeschaltet.

Im 12-V-Betrieb wird der Kühlschrank von der Starterbatterie des Zugfahrzeugs mit Spannung versorgt. Ein 12-V-Betrieb des Kühlschranks ist deshalb nur möglich, wenn das Lichtmaschinen-Signal D+ anliegt. Bei längeren Fahrpausen immer auf Gasbetrieb umstellen.

Der Thermostat ist im 12-V-Betrieb nicht wirksam. Der Kühlschrank arbeitet kontinuierlich.

▶ Weitere Informationen der separaten Bedienungsanleitung des Herstellers entnehmen.

10.5.3 Kühlschranktür-Verriegelung

Während der Fahrt muss die Kühlschranktür immer geschlossen und in der geschlossenen Stellung arretiert sein.

Wenn der Kühlschrank abgeschaltet ist, die Kühlschranktür in Lüftungsstellung arretieren. So lässt sich Schimmelbildung vermeiden.

Die Kühlschranktür lässt sich in zwei Stellungen arretieren:

• geschlossene Kühlschranktür während der Fahrt und wenn der Kühlschrank benutzt wird
• leicht geöffnete Kühlschranktür als Lüftungsstellung, wenn der Kühlschrank abgeschaltet ist

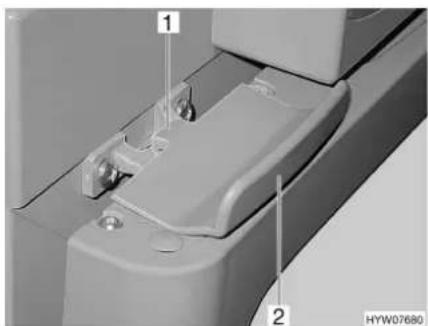

Thetford

Bild 54 Verriegelung der Kühl- schranktür, geschlossen (Thetford)

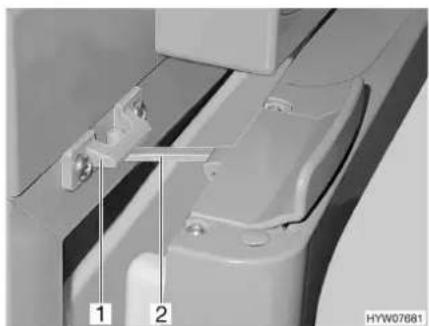

Bild 55 Kühlschranktür in Lüftungsstellung (Thetford)

Öffnen:

Kühlschranktür am Griff (Bild 54,2) öffnen. Die Verriegelung (Bild 54,1) wird automatisch gelöst.

Schließen:

Kühlschranktür ganz schließen. Darauf achten, dass die Verriegelung einrastet.

In Lüftungsstellung arretieren:

■ Kühlschranktür leicht öffnen.
■ Verriegelung (Bild 55,2) aufklappen und in der Verriegelungsaufnahme (Bild 55,1) einrasten. Die Kühlschranktür bleibt damit leicht geöffnet.

Kapitelübersicht

In diesem Kapitel finden Sie Hinweise zu den sanitären Einrichtungen des Caravans.

Die Hinweise betreffen im Einzelnen:

• den Wassertank
• die komplette Wasseranlage
• den Toilettenraum
• die Toilette

11.1 Wasserversorgung, Allgemeines

Wassertank nur aus Versorgungsanlagen befüllen, die Trinkwasserqualität nachweisen können.
Zum Befüllen nur Schläuche oder Behälter verwenden, die für Trinkwasser zugelassen sind.
Befüllschlauch oder Behälter vor der Benutzung gründlich mit Trinkwasser spülen (2- bis 3-fache Menge des Fassungsvermögens).
Befüllschlauch oder Behälter nach der Benutzung vollständig entleeren und Öffnungen des Befüllschlauchs oder Behälters verschließen.
Stehendes Wasser im Wassertank oder in Wasserleitungen wird nach kurzer Zeit ungenießbar. Deshalb vor jeder Benutzung des Fahrzeugs die Wasserleitungen und den Wassertank gründlich reinigen. Nach jeder Benutzung des Fahrzeugs den Wassertank und die Wasserleitungen vollständig entleeren.
Bei Still-Legungen von mehr als einer Woche die Wasseranlage vor der Benutzung des Fahrzeugs desinfizieren.

Wenn das Fahrzeug für mehrere Tage nicht benutzt wird oder bei Frostgefahr nicht beheizt wird, die gesamte Wasseranlage entleeren. Die Wasserhähne in Mittelstellung geöffnet lassen. Das Sicherheits-/Ablassventil (wenn vorhanden) und alle Ablasshähne geöffnet lassen. So lassen sich Frostschäden an den Einbaugeräten, Frostschäden am Fahrzeug und Ablagerungen in wasserführenden Bauteilen vermeiden.
Die Wasserpumpe läuft ohne Wasser heiß und kann beschädigt werden. Wasserpumpe nie betreiben, wenn der Wassertank leer ist.

Das Fahrzeug ist mit einem eingebauten Wassertank ausgestattet. Eine elektrische Wasserpumpe pumpt das Wasser an die einzelnen Wasserentnahmestellen. Durch Öffnen eines Wasserhahns schaltet sich die Wasserpumpe automatisch ein und pumpt Wasser zur Entnahmestelle.

Ein Kanister oder ein Abwassertank fängt das verschmutzte Wasser auf.

Bevor die Wasserarmaturen benutzt werden: 230-V-Versorgung anschließen und 230-V-Sicherungsautomat einschalten oder Caravan mit dem Zugfahrzeug elektrisch verbinden. Die Wasserpumpe arbeitet sonst nicht. (Gilt nur für Caravans, die nicht mit einer eigenen Batterie ausgestattet sind.)
Bei Neubefüllung des Wassertanks kann sich am Pumpenboden eine Luftblase bilden. Diese Luftblase verhindert ein Ansaugen des Wassers. Die Wasserpumpe kräftig im Wasser auf und ab schütteln.

11.2 Wassertank

Der Wassertank ist in der Sitzgruppe oder im Bettkasten eingebaut. Der Wassertank fasst 45 l.

11.2.1 Trinkwasser-Einfüllstutzen mit Deckel

1 2 DET00209

Bild 56 Verschlussdeckel für Trinkwasser-Einfüllstutzen

Der Trinkwasser-Einfüllstutzen ist je nach Modellausführung auf der linken oder rechten Seite des Fahrzeugs angebracht.

Der Trinkwasser-Einfüllstutzen ist durch den Schriftzug "WASSER" (Bild 56,1) gekennzeichnet. Der Verschlussdeckel wird mit dem Schlüssel für die Außenklappenschlösser geöffnet oder verschlossen.

Öffnen:

■ Schlüssel in Schließzylinder (Bild 56,2) stecken und eine viertel Umdrehung entgegen dem Uhrzeigersinn drehen.
■ Verschlussdeckel abnehmen.
■ Wassertank mit Trinkwasser befüllen.

Schließen:

■ Verschlussdeckel auf den Trinkwasser-Einfüllstutzen setzen.
■ Schlüssel eine viertel Umdrehung im Uhrzeigersinn drehen.
■ Schlüssel abziehen.
■ Prüfen, ob der Verschlussdeckel fest auf dem Trinkwasser-Einfüllstutzen sitzt.

11.2.2 Wasser einfüllen

Beim Befüllen des Wassertanks die technisch zulässige Gesamtmasse des Fahrzeugs beachten. Wenn der Wassertank voll ist, muss das Reisegepäck entsprechend reduziert werden.

■ Trinkwasser-Einfüllstutzen öffnen.
■ Wassertank mit Trinkwasser befüllen. Zum Befüllen einen Wasserschlauch, einen Wasserkanister mit Trichter oder Ähnliches verwenden.
■ Trinkwasser-Einfüllstutzen schließen.

11.2.3 Wasser ablassen (Verschluss-Stopfen)

1 2 3 HYW06161

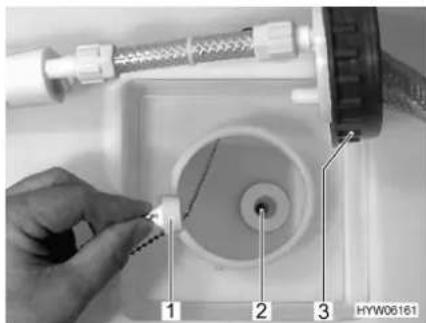

Bild 57 Wassertank

■ Verschlussdeckel (Bild 57,3) am Wassertank abschrauben.
■ Verschluss-Stopfen (Bild 57,1) aus der Ablassöffnung (Bild 57,2) ziehen. Das Wasser läuft ab.
■ Verschlussdeckel wieder auf den Wassertank schrauben.

11.3 Wasseranlage befüllen

Beim Befüllen des Wassertanks die technisch zulässige Gesamtmasse des Fahrzeugs beachten. Wenn der Wassertank voll ist, muss das Reisegepäck entsprechend reduziert werden.

Die Wasserpumpe läuft ohne Wasser heiß und kann beschädigt werden. Wasserpumpe nie betreiben, wenn der Wassertank leer ist.

Bild 58 Ablasshähne Therme

■ Fahrzeug waagrecht stellen.
■ 230-V-Versorgung anschließen und am 230-V-Sicherungskasten einschalten.
■ Wasseranlage reinigen bzw. desinfizieren.
■ Den Bedienschalter der Therme ausschalten. Die rote Kontroll-Leuchte leuchtet nicht.
Alle Ablasshähne schließen. Dazu die Kappen (Bild 58,1 und 2) im Uhrzeigersinn drehen.
■ Alle Wasserhähne schließen.
■ Verschlussdeckel am Wassertank abschrauben.
■ Verschluss-Stopfen in die Ablassöffnung des Wassertanks stecken.

■ Wasserpumpe in Wassertank einsetzen und Verschlussdeckel fest verschließen.
■ Trinkwasser-Einfüllstutzen außen am Fahrzeug öffnen.
■ Wassertank mit Trinkwasser befüllen. Zum Befüllen einen Wasserschlauch, einen Wasserkanister mit Trichter oder Ähnliches verwenden.
Alle Wasserhähne auf "Warm" stellen und öffnen. Die Wasserpumpe wird eingeschaltet. Die Warmwasserleitungen werden mit Wasser befüllt.
■ Wasserhähne so lange geöffnet lassen, bis das Wasser blasenfrei aus den Wasserhähnen fließt. Nur dadurch ist gewährleistet, dass die Therme mit Wasser gefüllt ist.
Alle Wasserhähne auf "Kalt" stellen und geöffnet lassen. Die Kaltwasserleitungen werden mit Wasser befüllt.
■ Wasserhähne so lange geöffnet lassen, bis das Wasser blasenfrei aus den Wasserhähnen fließt.
■ Alle Wasserhähne schließen.
■ Den Trinkwasser-Einfüllstutzen schließen.
■ Am Wassertank kontrollieren, ob der Verschlussdeckel dicht ist.

11.4 Wasseranlage entleeren

Wenn das Fahrzeug für mehrere Tage nicht benutzt wird oder bei Frostgefahr nicht beheizt wird, die gesamte Wasseranlage entleeren. Die Wasserhähne in Mittelstellung geöffnet lassen. Das Sicherheits-/Ablassventil (wenn vorhanden) und alle Ablasshähne geöffnet lassen. So lassen sich Frostschäden an den Einbaugeräten, Frostschäden am Fahrzeug und Ablagerungen in wasserführenden Bauteilen vermeiden.

▷ Umwelthinweis in diesem Kapitel beachten.

Wie folgt vorgehen, um die Wasseranlage ausreichend zu entleeren und zu belüften. So lassen sich Frostschäden und Ablagerungen vermeiden:

■ Fahrzeug waagrecht stellen.
■ Die 230-V-Versorgung am 230-V-Sicherungskasten ausschalten.
■ Therme ausschalten. Die Kontroll-Leuchte "Betrieb" erlischt.
■ Alle Ablasshähne öffnen. Dazu die Kappen entgegen dem Uhrzeigersinn drehen.
■ Verschlussdeckel des Wassertanks abschrauben.
■ Wasserpumpe und Wasserschlauch aus dem Wassertank herausnehmen.
■ Verschluss-Stopfen am Wassertank herausziehen.
■ Alle Wasserhähne öffnen und auf Mittelstellung stellen.
■ Wasserpumpe nach oben halten, bis die Wasserleitungen vollständig entleert sind.
■ Prüfen, ob der Wassertank vollständig entleert ist.
Das in den Wasserleitungen verbliebene Wasser herausblasen (max. 0,5 bar). Dazu die Wasserleitung von der Wasserpumpe trennen und in die Wasserleitung hineinblasen.
■ Den Abwassertank entleeren. Umwelthinweise in diesem Kapitel beachten.

■ Fäkalientank entleeren. Umwelthinweise in diesem Kapitel beachten.
■ Wassertank reinigen und anschließend gründlich durchspülen.
■ Wasseranlage möglichst lange austrocknen lassen.
■ Nach der Entleerung alle Wasserhähne in Mittelstellung geöffnet lassen.
■ Alle Ablasshähne geöffnet lassen.

11.5 Toilettenraum

Keine Lasten in der Wanne des Toilettenraums transportieren. Die Wanne oder andere Einrichtungsgegenstände des Toilettenraums können beschädigt werden.

11.6 Toilette

11.6.1 Thetford-Toilette

Thetford-Kassette entleeren, wenn Frostgefahr herrscht und das Fahrzeug nicht beheizt ist.
Nicht auf den Toiletten-Deckel setzen. Der Deckel ist für das Gewicht von Personen nicht ausgelegt und kann brechen.
Für die Toilette eine geeignete Chemikalie verwenden. Die Entlüftung beseitigt lediglich den Geruch, nicht jedoch Keime und Gase. Keime und Gase greifen die Dichtgummis an.
Thetford-Kassette nur an speziell dafür ausgewiesenen Entsorgungsstationen auf Campingplätzen oder Stellplätzen entleeren.

Die Spülung der Thetford-Toilette erfolgt direkt über das Wassersystem des Fahrzeugs. Falls erforderlich, kann die Toilettenschüssel in die gewünschte Position gedreht werden.

Bild 59 Thetford-Toilettenschüssel, schwenkbar

THETFORD 1 2 HYW06524

Bild 60 Spülknopf/Kontroll-Leuchte Thetford-Toilette

Spülen:

■ Vor dem Spülen den Schieber der Thetford-Toilette öffnen. Dazu den Schieberhebel (Bild 59,1) entgegen dem Uhrzeigersinn schieben.
■ Zum Spülen den blauen Spülknopf (Bild 60,1) drücken.
■ Nach dem Spülen den Schieber schließen. Dazu den Schieberhebel im Uhrzeigersinn schieben.

Die Kontroll-Leuchte (Bild 60,2) leuchtet, wenn die Thetford-Kassette entleert werden muss.

Bild 61 Klappe für Thetford-Kassette Bild 62 Thetford-Kassette

Entleeren:

■ Den Schieberhebel (Bild 59,1) im Uhrzeigersinn schieben. Der Schieber wird geschlossen. Zum Entleeren muss an der Thetford-Toilette der Schieber geschlossen sein.
■ Die Klappe für die Thetford-Kassette außen am Fahrzeug öffnen. Dazu den Schlüssel in den Schließzylinder des Druckschlosses (Bild 61,1) stecken und eine viertel Umdrehung im Uhrzeigersinn drehen.
■ Schlüssel abziehen.
■ Beide Druckschlösser (Bild 61,2) gleichzeitig mit dem Daumen drücken und die Klappe für die Thetford-Kassette öffnen.
■ Haltebügel (Bild 62,1) nach oben ziehen und Thetford-Kassette (Bild 62,2) herausziehen.
■ Die Thetford-Kassette zu einer speziell dafür ausgewiesenen Entleerungsstation bringen und vollständig entleeren.
Zum vollständigen Entleeren mit dem Daumen den Belüftungsknopf an der Toiletten-Kassette betätigen.

11.6.2 Winterbetrieb

Keine Frostschutzmittel verwenden. Frostschutzmittel können die Toilette beschädigen.

Wenn sich die Toilette, der Wassertank und der Fäkalientank (Kassette) in einem frostgeschützten Bereich des Fahrzeugs befinden, kann die Toilette auch im Winter benutzt werden.

Wenn sich die Toilette, der Wassertank und der Fäkalientank (Kassette) nicht in einem frostgeschützten Bereich des Fahrzeugs befinden, bei Frostgefahr den Wassertank, den Fäkalientank und die Wasserleitungen entleeren. So lassen sich Frostschäden vermeiden.

11.6.3 Vorübergehende Still-Legung

Wenn die Toilette längere Zeit nicht benutzt wird, den Wassertank, den Fäkalientank und die Wasserleitungen entleeren.

Toilette still-legen: ■ Wassertank entleeren.

■ Spülung der Toilette betätigen, bis kein Wasser mehr in die Toilette läuft.
■ Fäkalientank (Kassette) entleeren.
■ Fäkalientank gründlich spülen.
■ Entleerungsstutzen am Fäkalientank geöffnet lassen.
■ Fäkalientank möglichst lange austrocknen lassen.

Kapitelübersicht

In diesem Kapitel finden Sie Hinweise zur Pflege des Fahrzeugs.

Die Hinweise betreffen im Einzelnen:

• das Äußere des Fahrzeugs
• den Innenraum
• die Wasseranlage
• den Winterbetrieb

Am Ende des Kapitels finden Sie Checklisten mit Maßnahmen, die Sie ausführen müssen, wenn Sie das Fahrzeug längere Zeit nicht benutzen.

Die Checklisten betreffen im Einzelnen:

• die vorübergehende Still-Legung
• die Still-Legung im Winter
• die Inbetriebnahme nach einer Still-Legung

12.1 Äußere Pflege

12.1.1 Waschen mit Hochdruckreiniger

Reifen nicht mit Hochdruckreiniger reinigen. Die Reifen können beschädigt werden.
Außenapplikationen (Dekofolien) nicht direkt mit dem Hochdruckreiniger besprühen. Die Außenapplikationen könnten sich ablösen.

Vor dem Waschen des Fahrzeugs mit einem Hochdruckreiniger die Betriebsanleitung des Hochdruckreinigers beachten.

Beim Waschen mit der Rundstrahldüse zwischen dem Fahrzeug und der Reinigungsdüse einen Mindestabstand von ca. 700 mm einhalten.

Beachten, dass der Wasserstrahl mit Druck aus der Reinigungsdüse kommt. Durch falsche Handhabung des Hochdruckreinigers kann es zu Beschädigungen am Fahrzeug kommen. Die Wassertemperatur darf 60 °C nicht übersteigen. Den Wasserstrahl während des gesamten Waschvorgangs bewegen. Den Wasserstrahl nicht direkt auf Türspalte, elektrische Anbauteile, Steckverbinder, Dichtungen, Lüftungsgitter oder Dachhauben richten. Das Fahrzeug kann beschädigt werden oder Wasser kann in den Innenraum eindringen.

12.1.2 Fahrzeug waschen

Das Fahrzeug nie in Waschstraßen reinigen lassen. In die Kühlschrankkiemen, die Abgaskamine, die Entlüftungen der Dunstabzugshauben oder in die Zwangslüftungen kann Wasser eindringen. Das Fahrzeug kann beschädigt werden.

Das Fahrzeug nur auf einem Waschplatz reinigen, der zum Waschen von Fahrzeugen vorgesehen ist. Direkte Sonneneinstrahlung vermeiden. Umweltschutzmaßnahmen beachten.

■ Außenapplikationen und Anbauteile aus Kunststoff nur mit reichlich warmem Wasser, Geschirrspülmittel und einem weichen Tuch säubern.

■ Fahrzeug mit möglichst viel Wasser, einem sauberen Schwamm oder einer weichen Bürste abwaschen. Bei hartnäckigem Schmutz dem Wasser Geschirrspülmittel zugeben.

- Lackierte Außenwände können zusätzlich mit einem Caravanreiniger gereinigt werden.

■ Gummidichtungen an Türen und Stauraumklappen mit Talkum einreiben.
■ Schließzylinder an Türen und Stauraumklappen mit Grafitstaub behandeln.

12.1.3 Fensterscheiben aus Acrylglas

Acrylglas-Fensterscheiben benötigen wegen ihrer Empfindlichkeit eine ganz besonders sorgfältige Behandlung.

Acrylglas-Fensterscheiben niemals trocken abreiben, da Staubkörner die Oberfläche beschädigen.
Acrylglas-Fensterscheiben nur mit reichlich warmem Wasser, etwas Geschirrspülmittel und einem weichen Tuch säubern.
Keinesfalls Glasreiniger mit chemischen, scheuernden oder alkoholhaltigen Zusätzen verwenden. Eine vorzeitige Versprödung der Scheiben und anschließende Rissbildungen wären die Folgen.
Reiniger, die im Karosseriebereich eingesetzt werden (z. B. Teer- oder Silionentferner), nicht in Berührung mit Acrylglas bringen.
▷ Nicht in Waschstraßen fahren.
An den Acrylglas-Fensterscheiben keine Aufkleber anbringen.
Nach der Reinigung des Fahrzeugs Acrylglas-Fensterscheiben nochmals mit reichlich klarem Wasser spülen.
▷ Gummidichtungen mit Talkum einreiben.

Für die Reinigungsnachbehandlung eignet sich ein Acrylglas-Reiniger mit antistatischer Wirkung. Kleine Kratzer können mit einer Acrylglas-Politur behandelt werden. Der Zubehörhandel bietet diese Mittel an.

12.1.4 Feuerverzinktes Fahrgestell

Salzanhaftungen schaden dem feuerverzinkten Fahrgestell und können Weißrost verursachen.

Sogenannter Weißrost stellt aber keinen Mangel dar. Es handelt sich hierbei nur um eine optische Beeinträchtigung.

Die häufigsten Ursachen für die Entstehung von Weißrost sind:

• Streumittel und Streusalze (z. B. bei Fahrten während der Wintermonate)
• Kondenswasser (z. B. durch Abdeckung des Fahrzeugs mit Kunststoff-Folien oder Planen)
• Feuchtigkeit (z. B. durch Abstellen des Fahrzeugs in hohem Gras, in Pfützen oder Schlamm)
• Reinigungsmittel (z. B. durch Reinigen mit aggressiven Reinigungsmitteln)
  ● Schnee (z. B. durch längeres Stehen im Schnee)
• mangelnde Lüftung (z. B. durch Zuhängen mit Schürzen im Unterbodenbereich)

Um die Bildung von Weißrost zu vermeiden bzw. um entstandenen Weißrost zu entfernen, empfehlen wir folgendes Vorgehen:

■ Nach Fahrten im Winter die feuerverzinkten Oberflächen mit klarem Wasser abspülen.
■ Wenn feuerverzinkte Teile von Weißrost befallen sind, die Stellen mit einem Zinkreiniger (z. B. Poligrat) reinigen.

12.1.5 Unterboden

Der Unterboden des Fahrzeugs ist teilweise mit alterungsbeständigem Unterbodenschutz beschichtet. Bei Beschädigungen den Unterbodenschutz sofort ausbessern. Flächen, die mit Unterbodenschutz bestrichen sind, nicht mit Sprühöl behandeln.

Nur vom Hersteller freigegebene Produkte verwenden. Unsere autorisierten Handelspartner und Servicestellen beraten gerne.

12.2 Innere Pflege

▷ Wenn es möglich ist, Flecken immer sofort behandeln.
Acrylglas-Fensterscheiben benötigen wegen ihrer Empfindlichkeit eine ganz besonders sorgfältige Behandlung (siehe Abschnitt 12.1.3).
Kunststoffteile im Toiletten- und Wohnraumbereich benötigen wegen ihrer Empfindlichkeit eine ganz besonders sorgfältige Behandlung. Keine Lösungsmittel oder alkoholhaltigen Reinigungsmittel sowie keine sandhaltigen Scheuermittel verwenden. Damit wird Versprödung und Rissbildung vorgebeugt.
Keine ätzenden Mittel in die Abflussöffnungen geben. Kein kochendes Wasser in die Abflussöffnungen schütten. Ätzende Mittel oder kochendes Wasser beschädigen Abflussrohre und Siphons.
Zum Reinigen der Toilette und der Wasseranlage sowie beim Entkalken der Wasseranlage keine Essigessenz verwenden. Essigessenz kann Dichtungen oder Teile der Anlage beschädigen. Zum Entkalken handelsübliche Entkalkungsmittel verwenden.
Sparsam mit Wasser umgehen. Alle Wasserreste aufwischen.

Wenn Sonnenlicht auf die Polsterstoffe fällt, hellen sich die Polsterstoffe mit der Zeit auf. Steigt gleichzeitig die Temperatur im Fahrzeug stark an, beschleunigt sich die Farbänderung. Daher empfehlen wir, bei starker Sonneneinstrahlung am abgestellten Fahrzeug die Verdunklungen zu schließen. Beim Verdunkeln darauf achten, dass kein Hitzestau entsteht. Für Informationen über die Anwendung von Pflegemitteln stehen unsere Vertretungen und Servicestellen zur Verfügung.

■ Möbelflächen, Möbelgriffe, Leuchten sowie sämtliche Kunststoffteile im Toiletten- und Wohnbereich mit Wasser und einem Woll-Lappen reinigen. Dem Wasser kann ein sanfter Reiniger zugegeben werden. Bei Bedarf Lackflächen mit Möbelpolitur pflegen.

■ Polsterstoffe mit Polstertrockenschaum oder mit dem Schaum eines milden Waschmittels reinigen. Polsterstoffe nicht waschen. Polster vor Sonneneinstrahlung schützen, damit sie nicht ausbleichen.

■ Gardinen und Stores in eine chemische Reinigung geben.

■ PVC-Bodenbelag mit einem milden, seifenhaltigen Reinigungsmittel für PVC-Böden wischen. Teppichboden nicht auf den nassen PVC-Bodenbelag legen. Teppichboden und PVC-Bodenbelag können miteinander verkleben.

■ Spülbecken und Gaskocher nie mit einem sandhaltigen Scheuermittel reinigen. Alles vermeiden, was Kratzer und Riefen verursachen könnte.

■ Die Brenner des Gaskochers nur feucht reinigen. Es darf kein Wasser in die Öffnungen der Brennerabdeckung eindringen. Wasser kann die Brenner beschädigen.
■ Insektenschutz an Fenstern und Dachhauben mit einer weichen Bürste abbürsten oder mit dem Bürstenaufsatz des Staubsaugers absaugen.
■ Verdunklungsrollos mit einer weichen Bürste abbürsten oder mit dem Bürstenaufsatz des Staubsaugers absaugen. Fett oder hartnäckigen Schmutz mit einer 30 °C warmen Seifenlauge (Kernseife) entfernen.
■ Faltverdunklungen mit einer weichen Bürste abbürsten oder mit dem Bürstenaufsatz des Staubsaugers absaugen. Fett oder hartnäckigen Schmutz mit einer 30 °C warmen Seifenlauge (Kernseife) entfernen.

12.3 Wasseranlage

12.3.1 Wassertank reinigen

■ Wassertank entleeren und Ablassöffnung schließen.
■ Verschlussdeckel des Wassertanks abnehmen
■ Wasser mit etwas Spülmittel in den Wassertank füllen (keine Scheuermittel verwenden).
■ Mit einer handelsüblichen Spülbürste den Wassertank schrubben, bis kein sichtbarer Belag mehr vorhanden ist.
■ Das Gehäuse der Pumpe ebenfalls abschrubben.
■ Wenn möglich, Frischwassersonden durch die Reinigungsöffnungen von Hand reinigen.
■ Wassertank mit reichlich Trinkwasser spülen.

12.3.2 Wasserleitungen reinigen

▷ Nur geeignete Reinigungsmittel aus dem Fachhandel verwenden.

Auslaufendes Gemisch aus Wasser und Reinigungsmittel auffangen und fachgerecht entsorgen.

■ Wasseranlage entleeren.
■ Alle Ablassöffnungen und Ablasshähne schließen.
■ Gemisch aus Wasser und Reinigungsmittel in den Wassertank füllen. Dabei die Herstellerangaben für das Mischungsverhältnis einhalten.
■ Die Ablasshähne einzeln öffnen.
■ Die Ablasshähne so lange geöffnet lassen, bis das Gemisch aus Wasser und Reinigungsmittel den jeweiligen Auslauf erreicht hat.
■ Die Ablasshähne wieder schließen.
■ Alle Wasserhähne auf "Warm" stellen und öffnen.
■ Wasserhähne so lange geöffnet lassen, bis das Gemisch aus Wasser und Reinigungsmittel den Auslauf erreicht hat.
■ Alle Wasserhähne auf "Kalt" stellen und öffnen.
■ Wasserhähne so lange geöffnet lassen, bis das Gemisch aus Wasser und Reinigungsmittel den Auslauf erreicht hat.

■ Alle Wasserhähne schließen.
■ Toilettenspülung mehrmals betätigen.
■ Das Reinigungsmittel entsprechend den Herstellerangaben einwirken lassen.
■ Wasseranlage entleeren. Dabei das Gemisch aus Wasser und Reinigungsmittel auffangen und fachgerecht entsorgen.
■ Zum Spülen die gesamte Wasseranlage mehrmals mit Trinkwasser befüllen und wieder entleeren.

12.3.3 Wasseranlage desinfizieren

Nur geeignete Desinfektionsmittel aus dem Fachhandel verwenden.

Auslaufendes Gemisch aus Wasser und Desinfektionsmittel auffangen und fachgerecht entsorgen.

■ Wasseranlage entleeren.
■ Alle Ablassöffnungen und Ablasshähne schließen.
Gemisch aus Wasser und Desinfektionsmittel in den Wassertank füllen. Dabei die Herstellerangaben für das Mischungsverhältnis einhalten.
■ Die Ablasshähne einzeln öffnen.
■ Die Ablasshähne so lange geöffnet lassen, bis das Gemisch aus Wasser und Desinfektionsmittel den jeweiligen Auslauf erreicht hat.
■ Die Ablasshähne wieder schließen.
■ Alle Wasserhähne auf "Warm" stellen und öffnen.
■ Wasserhähne so lange geöffnet lassen, bis das Gemisch aus Wasser und Desinfektionsmittel den Auslauf erreicht hat.
■ Alle Wasserhähne auf "Kalt" stellen und öffnen.
■ Wasserhähne so lange geöffnet lassen, bis das Gemisch aus Wasser und Desinfektionsmittel den Auslauf erreicht hat.
■ Alle Wasserhähne schließen.
■ Toilettenspülung mehrmals betätigen.
■ Das Desinfektionsmittel entsprechend den Herstellerangaben einwirken lassen.
■ Wasseranlage entleeren. Dabei das Gemisch aus Wasser und Desinfektionsmittel auffangen und fachgerecht entsorgen.
■ Zum Spülen die gesamte Wasseranlage mehrmals mit Trinkwasser befüllen und wieder entleeren.

12.4 Winterpflege

Auftausalz schadet dem Unterboden und den Teilen, die Spritzwasser ausgesetzt sind. Wir empfehlen, im Winter das Fahrzeug häufiger zu waschen. Besonders beansprucht werden mechanische und oberflächenbehandelte Teile und die Fahrzeug-Unterseite, die deshalb gründlich zu reinigen sind.

Bei Frostgefahr die Heizung immer mit mindestens 15 °C betreiben. Umluftgebläse (falls vorhanden) auf Automatik stellen. Bei extremen Außentemperaturen außerdem Möbelklappen und Möbeltüren leicht öffnen. Die einströmende Warmluft kann einem Einfrieren, z. B. von Wasserleitungen, und der Bildung von Kondenswasser in den Stauräumen entgegenwirken.
Bei Frostgefahr zusätzlich an der Fahrzeug-Außenseite die Fenster mit Winterisoliermatten abdecken.
Kamin, Dachhauben mit Zwangslüftung und Pilzdachlüfter schneefrei halten. Für einen Dachkamin eine Kaminverlängerung mit mindestens 10 cm Länge verwenden.

12.5 Still-Legung

12.5.1 Vorübergehende Still-Legung

Nach einer längeren Standzeit (ca. 10 Monate) die Bremsanlage und die Gasanlage von einer autorisierten Fachwerkstatt prüfen lassen.
▶ Beachten, dass Wasser schon nach kurzer Zeit ungenießbar wird.
Kabelschäden durch Tiere können zum Kurzschluss führen. Brandgefahr!

Tiere (insbesondere Mäuse) können im Wageninneren erhebliche Schäden anrichten. Das gilt vor allem dann, wenn die Tiere im abgestellten Fahrzeug ungestört gewähren können.

Die Tiere können in einem unbeobachteten Moment ins Fahrzeug gelangen und sich dort verstecken.

Um Schäden durch eingedrungene Tiere zu vermeiden oder in Grenzen zu halten, das Fahrzeug regelmäßig auf Schäden oder entsprechende Spuren untersuchen. Dies sollte insbesondere ca. 24 Stunden nach dem Abstellen des Fahrzeugs erfolgen.

Wenn Spuren von Tieren erkennbar sind, mit Ihrem autorisierten Handelspartner oder der Servicestelle Kontakt aufnehmen. Wenn Kabelschäden entstanden sind, können diese Schäden einen Kurzschluss auslösen. Das Fahrzeug kann in Brand geraten.

Vor Still-Legung Checkliste durcharbeiten:

Chassis

Tätigkeiten erledigt
Bewegliche Teile der Anhängerkupplung mit Schmierfett abschmieren⚠️▶ Reibebeläge an der Sicherheitskupplung nicht schmieren!
Caravan mit geeigneten Stützböcken an den Achsen aufbocken, so dass die Räder entlastet sind, oder Caravan alle vier Wochen bewegen. Dadurch werden Druckstellen an Reifen und Radlagern verhindert⚠️ ▷ Zum Aufbocken niemals die angebauten Kurbelstützen, sondern nur externe Stütböcke verwenden.
Die Reifen vor direkter Sonneneinstrahlung schützen. Gefahr von Rissbildung!
Reifen bis zum empfohlenen Höchstdruck aufpumpen

	Tätigkeiten erledigt
	Am Unterboden immer für genügend Luftzirkulation sorgen
	Feuchtigkeit oder Sauerstoffmangel, z. B. durch Abdeckung mit Kunststoff-Folien, können am Unterboden optische Unregelmäßigkeiten verursachen.
Aufbau	Alle Kamine mit den passenden Abdeckkappen verschließen und alle weiteren Öffnungen (bis auf Zwangslüftungen) abdichten. So wird das Eindringen von Tieren (z. B. Mäusen) verhindert
	Um die Bildung von Kondenswasser und in der Folge Schimmelbildung zu vermeiden, den Innenraum, alle von außen zugänglichen Stauräume und den Stellplatz (z. B. Garage) alle 3 Wochen lüften
Innenraum	Polster zur Lüftung aufstellen und abdecken
	Kühlschrank reinigen
	Kühlschranktür und Frosterfach leicht geöffnet lassen
	Nach Spuren von eingedrungenen Tieren suchen
Gasanlage	Haupt-Absperrventil an der Gasflasche schließen
	Alle Gasabsperrventile schließen
	Gasflaschen immer aus dem Gaskasten herausnehmen, auch wenn sie leer sind
Elektrische Anlage	Kontakte am dreizehnpoligen Stecker mit Kontaktspray einsprühen
Wasseranlage	Gesamte Wasseranlage entleeren. Das Restwasser aus den Wasserleitungen herausblasen (max. 0,5 bar). Die Wasserhähne in Mittelstellung geöffnet lassen. Sicherheits-/Ablassventil (wenn vorhanden) und alle Ablasshähne geöffnet lassen. Hinweise in Kapitel 11 beachten

12.5.2 Still-Legung über Winter

Ergänzende Maßnahmen sind bei einer Still-Legung über Winter notwendig:

Chassis	Tätigkeiten erledigt
	Karosserie und Unterboden gründlich reinigen und mit Heißwachs einsprühen oder mit Lackpflegemittel konservieren
	Lackschäden ausbessern
Aufbau	Fahrzeug von außen gründlich reinigen
	Zwangslüftungen offen halten
	Angebaute Kurbelstützen reinigen und schmieren
	Alle Tür- und Klappenscharniere reinigen und schmieren
	Verriegelungen mit Öl oder Glycerin einpinseln
	Alle Dichtgummis mit Talkum einreiben
	Schließzylinder mit Grafitstaub behandeln

Innenraum	Tätigkeiten erledigt
	Luftentfeuchter aufstellen
	Polster aus dem Fahrzeug entfernen und trocken lagern
	Innenraum alle 3 Wochen lüften
	Alle Schränke und Staufächer leeren und Klappen, Türen und Schubladen öffnen
	Innenraum gründlich reinigen
	Bei Frostgefahr den Flachbildschirm aus dem Fahrzeug entfernen
Wasseranlage	Wasseranlage mit besonderen Reinigungsmitteln aus dem Fachhandel reinigen
Gesamtfahrzeug	Vorzelt reinigen und in trockenem Zustand lagern
	Abdeckplanen so auflegen, dass die Belüftungsöffnungen nicht verdeckt werden, oder luftdurchlässige Planen verwenden

12.5.3 Inbetriebnahme des Fahrzeugs nach vorübergehender Still-Legung oder nach Still-Legung über Winter

Vor Inbetriebnahme Checkliste durcharbeiten:

Chassis	Tätigkeiten erledigt
	Reifendruck prüfen
	Reifendruck des Ersatzrads prüfen
Aufbau	Funktion der angebauten Kurbelstützen prüfen
	Funktion der Türen, Fenster und Dachhauben prüfen
	Funktion aller Außenschlösser prüfen
	Abdeckung vom Abgaskamin der Heizung abnehmen (wenn vorhanden)
	Winterabdeckung von Kühlschrankkiemen entfernen (wenn vorhanden)
Gasanlage	Gasflaschen in den Gaskasten stellen, festzurren und an Gasdruck-regler anschließen
Elektrische Anlage	230-V-Versorgung über Außensteckdose anschließen
	Funktion der elektrischen Anlage, z. B. Innenleuchte, Steckdosen und elektrische Geräte, prüfen
Wasseranlage	Wasserleitungen und Wassertank desinfizieren
	Ablasshähne und Wasserhähne schließen
	Dichtigkeit der Wasserhähne, Ablasshähne und Wasserverteiler prüfen
Einbaugeräte	Funktion des Kühlschranks prüfen
	Funktion der Heizung/der Therme prüfen
	Funktion des Gaskochers prüfen

Kapitelübersicht

In diesem Kapitel finden Sie Hinweise zu amtlichen Prüfungen sowie zu Inspektions- und Wartungsarbeiten am Fahrzeug.

Die Wartungshinweise betreffen im Einzelnen:

• die Sicherheitskupplung
• die Bremsanlage
• den Wechsel von Glühlampen
• das Nachspannen der Feder an den Rollos
• die Ersatzteile

Am Ende des Kapitels finden Sie wichtige Hinweise zur Ersatzteilbeschaffung.

13.1 Amtliche Prüfungen

An Caravans, die in der Bundesrepublik Deutschland zugelassen sind, muss gemäß § 29 StVZO alle 2 Jahre eine amtliche Hauptuntersuchung (HU) ("TÜV", "DEKRA") durchgeführt werden.

Für andere Länder gelten die dort gültigen Bestimmungen.

Alle 2 Jahre muss eine autorisierte Fachwerkstatt die Gasanlage prüfen. Dies gilt auch für nicht angemeldete Fahrzeuge. Änderungen an der Gasanlage müssen sofort von einer autorisierten Fachwerkstatt geprüft werden. Die autorisierte Fachwerkstatt bescheinigt die Prüfung und den ordnungsgemäßen Zustand in einer Gas-Prüfbescheinigung. Die Gasprüfplakette wird am Heck des Fahrzeugs in der Nähe des Kennzeichens angebracht.

13.2 Inspektionsarbeiten

Wie jedes technische Gerät muss das Fahrzeug in regelmäßigen Abständen untersucht werden.

Diese Inspektionsarbeiten muss Fachpersonal ausführen.

Für diese Arbeiten sind spezielle Fachkenntnisse notwendig, die im Rahmen dieser Bedienungsanleitung nicht vermittelt werden können. Diese Fachkenntnisse stehen bei allen Servicestellen zur Verfügung. Erfahrungen und regelmäßige technische Anweisungen durch das Werk sowie Einrichtungen und Werkzeuge bieten die Gewähr für eine fachgerechte Inspektion des Fahrzeugs, die den neuesten Erkenntnissen entspricht.

Die ausführende Servicestelle bestätigt die durchgeführten Arbeiten.

Die vom Hersteller vorgegebenen Inspektionen beachten und in den vorgeschriebenen Intervallen durchführen lassen. So bleibt der Wert des Fahrzeugs erhalten.
Die Bestätigung der durchgeführten Inspektionsarbeiten gilt zugleich als Nachweis bei eventuell auftretenden Schäden und Garantiefällen.

13.3 Wartungsarbeiten

Wie jedes technische Gerät benötigt das Fahrzeug Wartung. Der Umfang und die Häufigkeit der Wartungsarbeiten richten sich nach unterschiedlichen Betriebs- und Einsatzbedingungen. Bei erschwerten Betriebsbedingungen das Fahrzeug häufiger warten lassen.

Die Einbaugeräte in den Intervallen warten lassen, die in den jeweiligen Bedienungsanleitungen angegeben sind.

13.4 Sicherheitskupplung WS 3000 D

Die Sicherheitskupplung und den Kupplungskopf regelmäßig reinigen. Dazu Verdünnung oder Spiritus verwenden. Beim Abschmieren der Sicherheitskupplung darauf achten, dass kein Öl oder Fett auf die Reibebeläge gelangt.

1 2 HYW07649

1 + - 2 HYW07650

Bild 63 Stabilisierungsgriff Bild 64 Verschleißanzeige

Stabilisierungs- einrichtung (seitliche Reibebeläge) kontrollieren

Voraussetzung: WS 3000 D angekuppelt, Kugeldurchmesser 50 mm

■ Die Stabilisierungseinrichtung aktivieren. Dazu den Kupplungsgriff aus geschlossener Stellung (Bild 63,1) bis zum Anschlag nach unten drücken (Bild 63,2).

Auf dem Kupplungsgriff ist eine Verschleißanzeige (Bild 64) mit einem Balkendiagramm (Bild 64,1) angebracht.

• Wenn der Stift (Bild 64,2) im Langloch auf der Markierung mit dem "+" steht, sind die Reibebeläge noch im Neuzustand.
• Wenn der Stift auf den beiden mittleren Markierungen steht, sind die Reibebeläge leicht abgenutzt.
• Wenn der Stift auf der Markierung mit dem "-" steht, sind die Reibebeläge abgenutzt und müssen ersetzt werden.

Das Nachstellen der Reibebeläge ist nicht möglich.

13.5 Bremsanlage BPW-Chassis

Wartungsarbeiten an der Bremsanlage durch eine Fachwerkstatt ausführen lassen.

Die Prüffristen der nachfolgenden Tabelle entnehmen.

Erstinspektion Bremsanlage Bremsbeläge
– alle 2 000 bis	3 000 Fahrtkilometeroder alle 12 Monate

13.6 Auswechseln von Glühlampen, außen

Glühlampen und Leuchtenträger können sehr heiß sein. Daher vor dem Glühlampenwechsel die Leuchte abkühlen lassen.
Glühlampen für Kinder unzugänglich aufbewahren.
Keine Glühlampe verwenden, die heruntergefallen ist oder Kratzer im Glas aufweist. Die Glühlampe könnte platzen.

Eine neue Glühlampe nicht mit den Fingern anfassen. Zum Einsetzen der neuen Glühlampe ein Stofftuch verwenden.
Nur Glühlampen des gleichen Typs und mit richtiger Wattzahl verwenden (siehe Tabelle "Glühlampen-Typen für Außenbeleuchtung").
Wenn LEDs in Leuchten defekt sind, einen autorisierten Handelspartner oder eine Servicestelle aufsuchen.

Glühlampen-Typen Im Fahrzeug werden verschiedene Glühlampen-Typen verwendet. Im Folgenden ist der Wechsel des jeweiligen Glühlampen-Typs beschrieben.

1 2 3 4 HYW07797

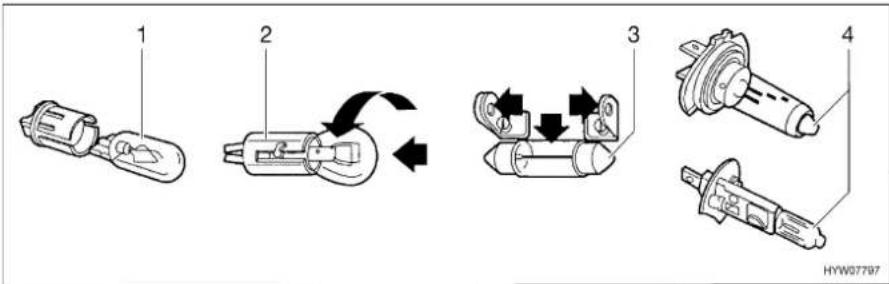

Bild 65 Glühlampen-Typen

Pos. in Bild 65	Sockelart/ Glühlampenart	Wechseln
1 Stecksockel zum Herausnehmen die Glühlampe herausziehen
2 Bajonettsockel zum Herausnehmen die Glühlampe nach unten drücken und entgegen dem Uhrzeigersinn drehen
3 zylindrische Glühlampen	zum Einsetzen die Glühlampe in die Fassung einsetzen und im Uhrzeigersinn drehen
	zum Herausnehmen und zum Einsetzen die Kontakte des Lampenhalters vorsichtig nach außen biegen
4 Halogenglühlampe zum Herausnehmen die Haltefeder lösen

13.6.1 Beleuchtung Front

1 Begrenzungsleuchte

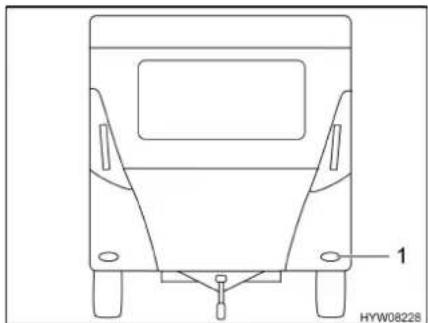

Bild 66 Beleuchtung Front

■ Die Abdeckung der Leuchte mit einem geeigneten Werkzeug (z. B. Schraubendreher) abhebeln. Das Werkzeug dabei an der Einkerbung im Gehäuse ansetzen.
■ Abdeckung abnehmen.
■ Glühlampe wechseln.

13.6.2 Beleuchtung Heck

1 2 3 4 5 1 2 3 HYW08229

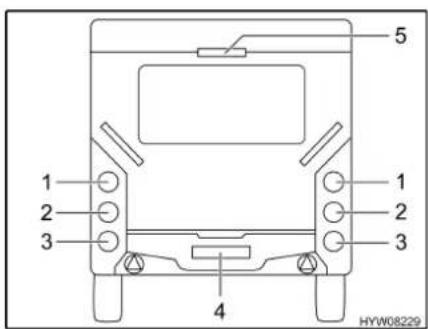

Bild 67 Beleuchtung Heck

1 Bremslicht/Rücklicht
2 Fahrtrichtungsanzeiger/Rückfahrscheinwerfer
3 Nebelschlussleuchte
4 Kennzeichenleuchte
5 dritte Bremsleuchte

■ Vier Schrauben an der Abdeckung der Leuchte herausdrehen.
■ Abdeckung abnehmen.
■ Glühlampe wechseln.

Die dritte Bremsleuchte nur komplett austauschen.

13.6.3 Beleuchtung Seite

1 2 2 HYW06673

Bild 68 Beleuchtung Seite

1 Umrissleuchte
2 Markierungsleuchte

Umrissleuchte

■ Zwei Schrauben an der Abdeckung der Leuchte herausdrehen.
■ Abdeckung abnehmen.
■ Glühlampe wechseln.
■ Die Abdeckung der Leuchte mit einem geeigneten Werkzeug (z. B. Schraubendreher) abhebeln. Das Werkzeug dabei an der Einkerbung im Gehäuse ansetzen.
■ Abdeckung abnehmen.
■ Glühlampe wechseln.

Markierungsleuchten

13.6.4 Glühlampen-Typen für Außenbeleuchtung

	Pos. Nr. Außenbeleuchtung Glühlampen-Typ
Front	1	Begrenzungsleuchte	12 V 5 W
Heck	1	Bremslicht/Rücklicht	12 V 21 + 10 W
	2 Fahrtrichtungsanzeiger/Rückfahr-scheinwerfer		12 V 21 + 21 W
	3 Nebelschlussleuchte 12 V 21 W
	4 Kennzeichenleuchte C 12 V 5 W
	5	dritte Bremsleuchte	12 V 0,7 W (10 x LED)
Seite	1	Umrissleuchte	C 12 V 5 W
	2 Markierungsleuchte 12 V 5 W

13.7 Auswechseln von Glühlampen, innen

Glühlampen und Leuchtenträger können sehr heiß sein. Daher vor dem Glühlampenwechsel die Leuchte abkühlen lassen.
▶ Vor dem Glühlampenwechsel die Stromzufuhr am Leitungsschutzschalter im 230-V-Sicherungskasten abschalten.
Glühlampen für Kinder unzugänglich aufbewahren.
Keine Glühlampe verwenden, die heruntergefallen ist oder Kratzer im Glas aufweist. Die Glühlampe könnte platzen.
▶ Leuchten können sehr heiß werden. Wenn die Leuchte eingeschaltet ist, muss der Sicherheitsabstand zu brennbaren Gegenständen immer 30 cm betragen. Brandgefahr!
▶ LEDs in Leuchten nicht durch herkömmliche Glühlampen ersetzen. Brandgefahr durch starke Hitzeentwicklung.

Eine neue Glühlampe nicht mit den Fingern anfassen. Zum Einsetzen der neuen Glühlampe ein Stofftuch verwenden.
▶ Nur Glühlampen des gleichen Typs und mit richtiger Wattzahl verwenden.
Wenn LEDs in Leuchten defekt sind, einen autorisierten Handelspartner oder eine Servicestelle aufsuchen.

13.7.1 Halogenspotleuchte

Bild 69 Halogenspotleuchte

Lampenwechsel:

■ Die Halogenglühlampe (Bild 69,1) nach vorn aus der Fassung ziehen.
■ Neue Halogenglühlampe einsetzen.

13.7.2 Halogeneinbauleuchte

1 2 3 DET00214

Bild 70 Halogeneinbauleuchte

Lampenwechsel:

■ Leuchte (Bild 70,1) mit einem geeigneten Werkzeug (z. B. Schraubendreher) aushebeln und abnehmen.
■ Innenring (Bild 70,2) aus der Leuchte lösen.
■ Abdeckung (Bild 70,3) abnehmen.
■ Halogenglühlampe entfernen.
■ Neue Halogenglühlampe einsetzen.
■ Leuchte in umgekehrter Reihenfolge zusammenbauen.

13.7.3 Spotrondell

■ Halogenglühlampe (Bild 71,1) vorsichtig nach vorn aus der Lampenfassung ziehen.
■ Neue Halogenglühlampe einsetzen.

13.7.4 Glühlampen-Typen für Innenbeleuchtung

Innenbeleuchtung Glühlampen-Typ
Halogenspotleuchte (Halogen-Steckkontakt) 12 V 10 W
Halogenspotleuchte (Tütenspot-Halogenleuchte) 12 V 10 W
Halogeneinbauleuchte Küche (Halogen-Steckkontakt) 12 V 5 W
Spotrondell (Halogen-Steckkontakt) 12 V 10 W

13.8 Feder des Verdunklungsrollos und des Insektenschutzrollos nachspannen

Die Einstellschraube der Feder kann nicht zurückgedreht werden.

1 2 HYW06404

Bild 72 Federzug nachspannen

Je nach Modellausführung kann die Zugkraft der Feder für das Verdunklungs- rollo oder das Insektenschutzrollo bei Bedarf nachgespannt werden. Dazu befinden sich am Fensterrahmen auf der linken Seite zwei Einstellschrauben für das Verdunklungsrollo (Bild 72,1) und das Insektenschutzrollo (Bild 72,2).

Nachspannen:

■ Mit einem Schlitzschraubendreher die Einstellschraube im Uhrzeigersinn um eine Rasterstellung weiterdrehen.
■ Zugkraft der Feder prüfen.
■ Bei Bedarf die Einstellschraube eine weitere Rasterstellung im Uhrzeigersinn weiterdrehen.

13.9 Ersatzteile

Jede Änderung des werkseitigen Zustands des Fahrzeugs kann das Fahrverhalten und die Verkehrssicherheit beeinträchtigen.
Von uns empfohlene Sonderausstattungen und Original-Ersatzteile wurden speziell für Ihr Fahrzeug entwickelt und freigegeben. Der autorisierte Handelspartner oder die Servicestelle führt diese Produkte. Der autorisierte Handelspartner oder die Servicestelle ist über zulässige technische Einzelheiten informiert und führt die notwendigen Arbeiten fachgerecht aus.
Von uns nicht freigegebene Zubehör-, An-, Um- oder Einbauteile können zu Schäden am Fahrzeug und zur Beeinträchtigung der Verkehrssicherheit führen. Selbst wenn für diese Teile ein Gutachten eines Sachverständigen, eine Allgemeine Betriebserlaubnis oder eine Bauartgenehmigung vorliegt, besteht damit keine Sicherheit für die ordnungsgemäße Beschaffenheit des Produkts.
Wenn Produkte, die von uns nicht freigegeben wurden, Schäden verursachen, kann dafür keine Haftung übernommen werden. Dies gilt auch für unzulässige Änderungen am Fahrzeug.

Aus Sicherheitsgründen müssen Ersatzteile für Geräte den Angaben des Herstellers entsprechen und von diesem als Ersatzteil zugelassen sein. Nur der Gerätehersteller oder eine autorisierte Fachwerkstatt darf die Ersatzteile einbauen. Für den Ersatzteilbedarf stehen die autorisierten Handelspartner und Servicestellen zur Verfügung.

Hier einige Vorschläge für wichtige Ersatzteile:

• Sicherungen
• Glühlampen
  • Wasserpumpe (Tauchpumpe)

Bei Ersatzteilbestellungen die Seriennummer bzw. die Fahrgestellnummer und den Fahrzeug-Typ dem Handelspartner angeben.

Das in dieser Bedienungsanleitung beschriebene Fahrzeug ist nach Werksnorm konzipiert und ausgestattet. Je nach Einsatzzweck wird nützliches Sonderzubehör angeboten. Bei Anbau von Sonderzubehör prüfen, ob dieses in die Fahrzeugpapiere eingetragen werden muss. Die technisch zulässige Gesamtmasse beachten. Der autorisierte Handelspartner oder die Servicestelle berät gerne.

13.10 Typschild

CAPRON GmbH N025*01 WCCC54300GN004558 1.600 kg 1- 1.600 kg 2- kg 3- kg 8 7 6 5 4 HYW08137

Bild 73 Typschild

1 Typ

2 Herstellerkürzel und Aufbaunummer

3 technisch zulässige Gesamtmasse des Fahrzeugs

4 f r e i

5 zulässige Achslast hinten (bei Tandem-Achse)

6 zulässige Achslast vorn

7 f r e i

8 Seriennummer

Das Typschild (Bild 73) mit der Seriennummer ist auf der rechten Seitenwand im vorderen, unteren Bereich, die Fahrgestellnummer ist auf der rechten Traverse der Zugdeichsel angebracht.

Typschild nicht entfernen. Das Typschild:

• identifiziert das Fahrzeug
• hilft bei der Beschaffung von Ersatzteilen
• dokumentiert zusammen mit den Fahrzeugpapieren den Fahrzeughalter

Bei Rückfragen an die Kundendienststelle immer die Seriennummer mit angeben.

13.11 Warn- und Hinweisaufkleber

Am und im Fahrzeug sind Warn- und Hinweisaufkleber angebracht. Warn- und Hinweisaufkleber dienen der Sicherheit und dürfen nicht entfernt werden.

Ersatzaufkleber können beim autorisierten Handelspartner oder bei der Servicestelle angefordert werden.

Zur Beschaffung von Ersatzschlüsseln sind folgende Hinweise wichtig:

Schlösser von: zur	Beschaffung erforderlich:	erhältlich bei: Info-	Telefon:
Aufbau Seriennummer, Fahrgestellnummer, Zweitschlüssel oder Schlüsselnummer		Handelspartner –

Kapitelübersicht

In diesem Kapitel finden Sie Hinweise zu den Reifen des Fahrzeugs.

Die Hinweise betreffen im Einzelnen:

• die Reifenauswahl
• den Umgang mit den Reifen
• den Radwechsel
• die Ersatzrad-Halterung

Am Ende des Kapitels finden Sie eine Tabelle, der Sie den korrekten Reifendruck für Ihr Fahrzeug entnehmen können.

14.1 Allgemeines

▶ Regelmäßig vor der Fahrt oder im Abstand von 2 Wochen den Reifendruck prüfen. Ein falscher Reifendruck verursacht übermäßigen Verschleiß und kann zur Beschädigung der Reifen bis hin zum Platzen führen. Das Fahrzeug kann außer Kontrolle geraten.

▷ Reifendruck nur bei kalten Reifen prüfen.
Am Fahrzeug sind schlauchlose Reifen montiert. Nie Schläuche in diese Reifen montieren.
▷ Bei Verwendung von Alufelgen dürfen keine Schneeketten benutzt werden.

Bei einer Reifenpanne das Gespann an den rechten Fahrbahnrand fahren. Das Gespann mit einem Warndreieck absichern. Warnblinkanlage einschalten.

Reifen dürfen nicht älter als 6 Jahre sein, weil das Material mit der Zeit brüchig wird. Die vierstellige DOT-Nummer auf der Reifenflanke gibt das Herstellungsdatum an. Die ersten beiden Ziffern bezeichnen die Woche, die letzten beiden Ziffern das Herstellungsjahr.

Beispiel: Woche 05, Herstellungsjahr 2010.

Beachten:

■ Reifen regelmäßig (alle 14 Tage) auf gleichmäßige Profilabnutzung, Profiltiefe und äußere Beschädigung prüfen.
■ Die vom Gesetzgeber vorgeschriebene Mindestprofiltiefe beachten.
■ Immer Reifen gleicher Bauart, gleichen Fabrikates und gleicher Ausführung (Sommerreifen oder Winterreifen) verwenden.
Nur für den Felgentyp zulässige Reifen verwenden. Die zugelassenen Felgengrößen und Reifengrößen sind in den Fahrzeugpapieren des Fahrzeugs aufgeführt, aber auch der autorisierte Handelspartner oder die Servicestelle berät gerne.
■ Neue Reifen auf einer Strecke von ca. 100 km mit mäßiger Geschwindigkeit einfahren, da erst dann die volle Haftung gegeben ist.

Bild 74 Radmuttern oder Rad- schrauben über Kreuz anziehen

- Radmuttern oder Radschrauben regelmäßig auf festen Sitz prüfen. Radmuttern oder Radschrauben eines ausgewechselten Rades nach 50 km über Kreuz nachziehen (Bild 74). Anziehdrehmoment siehe Abschnitt 14.5.2.

■ Wenn neue oder neu lackierte Felgen verwendet werden, die Radmuttern oder Radschrauben zusätzlich nach ca. 1000 bis 5000 km nachziehen.

■ Bei Still-Legung oder längeren Standzeiten Druckstellen an Reifen und Radlagern verhindern: Das Fahrzeug so aufbocken, dass die Räder entlastet sind, oder das Fahrzeug alle 4 Wochen so bewegen, dass sich die Stellung der Räder ändert.

14.2 Reifenauswahl

▶ Die falsche Reifenwahl kann während der Fahrt zur Beschädigung der Reifen bis hin zum Platzen führen.

Wenn Reifen montiert werden, die nicht für das Fahrzeug zugelassen sind, kann die Betriebserlaubnis für das Fahrzeug und damit der Versicherungsschutz erlöschen. Der autorisierte Handelspartner oder die Servicestelle berät gerne.

Die für Ihr Fahrzeug freigegebenen Reifengrößen stehen in den Fahrzeugpapieren oder sind bei den autorisierten Handelspartnern oder den Servicestellen zu erfahren. Jeder Reifen muss zu dem Fahrzeug passen, an dem er gefahren werden soll. Dies gilt zunächst für seine äußeren Abmessungen (Durchmesser, Breite), die durch die genormte Größenbezeichnung angegeben werden. Darüber hinaus muss der Reifen den Anforderungen des jeweiligen Fahrzeugs hinsichtlich Gewicht und Geschwindigkeit entsprechen. Beim Gewicht wird von der zulässigen maximalen Achslast ausgegangen, die auf zwei Reifen verteilt wird. Die maximale Tragfähigkeit eines Reifens wird durch seinen Load-Index (= LI, Tragfähigkeits-Kennzahl) ausgewiesen.

Die für einen Reifen zulässige Höchstgeschwindigkeit (bei voller Tragfähigkeit) wird durch seinen Speed-Index (= GSY, Geschwindigkeits-Symbol) angegeben. Load-Index und Speed-Index zusammen bilden die Betriebskennung eines Reifens. Sie ist offizieller Bestandteil der vollständigen, genormten Dimensionsbezeichnung, die auf jedem Reifen selbst steht. Diese Angaben auf dem Reifen müssen mit denen in den Fahrzeugpapieren übereinstimmen.

14.3 Bezeichnungen am Reifen

215/70 R 15C 109/107 Q

Bezeichnung Erklärung

215 Breite des Reifens in mm

70 Verhältnis Höhe zu Breite des Reifens in Prozent

R Reifenbauart (R = radial)

15 Felgendurchmesser in Zoll

C Commercial (Transporter)

109 Tragfähigkeits-Kennzahl Einzelbereifung

107 Tragfähigkeits-Kennzahl Zwillingsbereifung

Q Geschwindigkeits-Symbol (Q = 160 km/h)

14.4 Umgang mit Reifen

Bordsteine im stumpfen Winkel überfahren. Der Reifen wird sonst unter Umständen an der Flanke geklemmt. Das Überfahren des Bordsteins im spitzen Winkel kann zur Beschädigung des Reifens und in der Folge zum Platzen des Reifens führen.
■ Hochstehende Kanaldeckel langsam überfahren. Der Reifen wird sonst unter Umständen geklemmt. Das schnelle Überfahren hochstehender Kanaldeckel kann zur Beschädigung des Reifens und in der Folge zum Platzen des Reifens führen.
■ Stoßdämpfer regelmäßig prüfen lassen. Das Fahren mit schlechten Stoßdämpfern führt zu deutlich erhöhtem Verschleiß.
■ Blockierbremsungen vermeiden. Bei einer Blockierbremsung bekommen die Reifen mehr oder minder starke "Bremsplatten". Dies mindert den Fahrkomfort. Die Reifen können sogar unbrauchbar werden.
■ Die Reifen nicht mit einem Hochdruckreiniger reinigen. Die Reifen können innerhalb weniger Sekunden stark beschädigt werden und in der Folge platzen.

14.5 Radwechsel

14.5.1 Allgemeine Hinweise

Das Ersatzrad befindet sich im Deichselkasten. Zum Radwechsel einen handelsüblichen Scherenwagenheber verwenden.

Das Fahrzeug muss auf ebenem, festem und rutschsicherem Boden stehen.
▶ Vor dem Anheben des Fahrzeugs die Feststellbremse fest anziehen.
Das Fahrzeug mit Unterlegkeilen auf der gegenüberliegenden Seite gegen Wegrollen absichern.
Das Fahrzeug auf keinen Fall mit den angebauten Stützen anheben.
▶ Den Wagenheber auf keinen Fall am Aufbau, sondern unter der Achse ansetzen.
▶ Den Wagenheber niemals überlasten. Die maximal zulässige Last ist auf dem Typschild am Wagenheber angegeben.

▶ Den Wagenheber nur zum kurzzeitigen Anheben des Fahrzeugs während des Reifenwechsels einsetzen.
Es dürfen sich keine Personen unter das angehobene Fahrzeug legen.

▷ Beim Radwechsel nicht das Gewinde des Gewindebolzens beschädigen.
▷ Radmuttern oder Radschrauben über Kreuz anziehen (Bild 74).
Wenn auf andere Felgen (z. B. Alufelgen oder Räder mit Winterbereifung) umgerüstet wird, die dazugehörigen Radschrauben mit der richtigen Länge und Kalottenform verwenden. Der Festsitz der Räder und die Funktion der Bremsanlage hängen davon ab.
Felgen und Reifen, die nicht für das Fahrzeug zugelassen sind, können die Verkehrssicherheit beeinträchtigen.

Das Fahrzeug gemäß den nationalen Vorschriften, z. B. mit Warndreieck, absichern.
Vor dem Radwechsel die Felgengröße und die Reifengröße, die Reifentragfähigkeit und den Geschwindigkeitsindex auf dem Reifen prüfen. Nur die in den Fahrzeugpapieren angegebenen Felgengrößen und Reifengrößen verwenden.
Wenn Alufelgen montiert sind, befinden sich die Radmuttern oder Radschrauben für das Ersatzrad (Stahlfelge) in der Schublade im Küchenblock.

14.5.2 Anziehdrehmoment

1 Radschraube Stahlfelge 2 Radschraube Alufelge

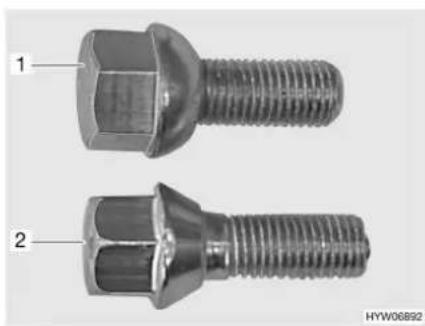

Bild 75 Radschrauben

Felge Anziehdrehmoment
Stahlfelge 100 Nm
Alufelge 120 Nm

14.5.3 Rad wechseln

▶ Die Fußplatte des Wagenhebers muss eben am Boden stehen.
▶ Den Wagenheber nicht verkanten.
Wenn Alufelgen montiert sind und bei einer Reifenpanne ein Stahlersatzrad montiert wird: Nicht weiter als notwendig (Autohaus, Kfz-Werkstatt, Reifenhändler) fahren. Nur mit angepasster Geschwindigkeit fahren. Die unterschiedliche Bereifung beeinflusst das Fahrverhalten.

Sie sollten jederzeit über ein einsatzbereites Ersatzrad verfügen. Lassen Sie deshalb das ausgetauschte Rad unverzüglich reparieren.
▷ Allgemeine Hinweise in diesem Kapitel beachten.

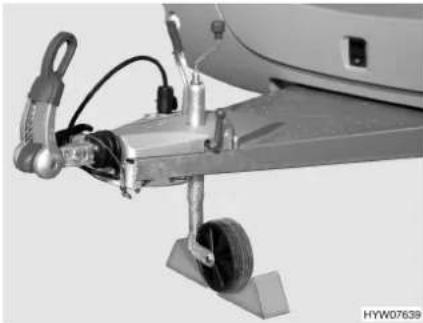

Bild 76 Stützrad sichern

Angekuppelten Caravan vorbereiten:

■ Bei Anhängerkupplungen mit Stabilisierungseinrichtung die Stabilisierungseinrichtung lösen. Die Reibebeläge werden sonst zu stark belastet.
■ Die Feststellbremse des Zugfahrzeugs anziehen und den ersten Gang oder den Rückwärtsgang einlegen.

Abgekuppelten Caravan vorbereiten:

■ Fahrzeug auf möglichst ebenem und festem Boden parken.
■ Feststellbremse anziehen.
Das Stützrad quer zur Fahrtrichtung stellen und mit geeigneten Hilfsmitteln sichern (Bild 76).

Bild 77 Fahrzeug sichern Bild 78 Wagenheber, handelsüblich

Rad wechseln:

■ Bremsklötze oder ähnliche geeignete Gegenstände am gegenüberliegenden Rad unterlegen, um das Fahrzeug zu sichern (Bild 77).
■ Ersatzrad aus der Ersatzrad-Halterung lösen.
■ Bei weichem Untergrund stabile Unterlage unter den Wagenheber legen, z. B. Holzbrett.
■ Handelsüblichen Scherenwagenheber (Bild 78) oder Hydraulikwagenheber am Rahmen oder an der Achse ansetzen.
■ Radschrauben mit Radschlüssel einige Umdrehungen lösen, aber nicht herausdrehen!
■ Fahrzeug anheben, bis sich das Rad 2 bis 3 cm über dem Boden befindet.
■ Radschrauben herausdrehen und Rad abnehmen.
■ Ersatzrad auf Radnabe aufsetzen und ausrichten.
■ Radschrauben eindrehen und über Kreuz leicht anziehen.

■ Wagenheber herunterkurbeln und entfernen.
■ Radschrauben mit Radschlüssel gleichmäßig anziehen. Der Sollwert des Anziehdrehmoments der Radschrauben liegt bei 100 Nm bei Stahlfelgen bzw. 120 Nm bei Alufelgen.

14.6 Rad wechseln bei Alufelgen

▶ Die Auflageflächen der Räder auf den Bremstrommeln müssen sauber und gratlos sein.
Die Räder nur mit beigefügten Befestigungsteilen zunächst leicht anziehen und auf einwandfreie Auflage und Freigängigkeit prüfen, anschließend mit einem Drehmomentschlüssel die Radschrauben kreuzweise festdrehen.
Bei diversen Achsausführungen sind keine Zentrierung (Zentrierhilfe), kein Bund und keine Bolzen vorhanden. Es muss darauf geachtet werden, dass die Radschrauben gleichmäßig über den Lochkreis zentriert werden (kein Verkanten).
Für Alufelgen und Stahlfelgen sind unterschiedliche Radschrauben erforderlich. Wenn Alufelgen montiert sind, dann sind für das Ersatzrad (Stahlfelge) passende Radschrauben beigelegt.

14.7 Ersatzrad-Halterung

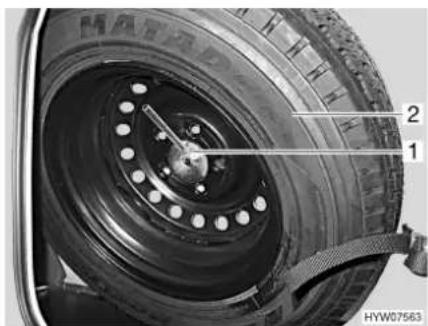

Bild 79 Ersatzrad-Halterung

Die Ersatzrad-Halterung ist serienmäßig im Gaskasten angebracht. Das Ersatzrad (Bild 79,2) ist gegen Aufpreis erhältlich.

Ersatzrad entnehmen:

■ Schraube (Bild 79,1) lösen.
■ Ersatzrad (Bild 79,2) entnehmen.

14.8 Reifendruck

Ein zu niedriger Reifendruck führt zur Überhitzung des Reifens. Schwere Schäden im Reifen können die Folge sein.
▶ Regelmäßig vor der Fahrt oder im Abstand von 2 Wochen den Reifendruck prüfen. Ein falscher Reifendruck verursacht übermäßigen Verschleiß und kann zur Beschädigung der Reifen bis hin zum Platzen führen. Das Fahrzeug kann außer Kontrolle geraten.
▶ Nur Ventile verwenden, die für den vorgeschriebenen Reifendruck zugelassen sind.

▷ Reifendruck nur bei kalten Reifen prüfen.

Die Tragkraft und damit die Haltbarkeit eines Reifens hängt unmittelbar mit dem Reifendruck zusammen. Luft ist ein flüchtiges Medium, das unvermeidlich auch aus Reifen entweicht.

Als Faustregel kann man ansetzen, dass bei einem gefüllten Reifen alle zwei Monate ein Druckverlust von 0,1 bar eintritt. Um Schäden oder ein Platzen der Reifen zu vermeiden, den Reifendruck regelmäßig prüfen.

Die Angaben der Reifendruck-Werte gelten für beladene Fahrzeuge bei kalten Reifen.
Bei warmen Reifen muss der Druck um 0,3 bar höher sein als bei kalten Reifen. Den korrekten Druck bei kalten Reifen erneut kontrollieren.
▷ Angabe des Reifendrucks in bar.
Die Reifendruck-Toleranz beträgt +/- 0,05 bar.

Reifen techn. zul. Ge-samtmasseMono-Achse (kg)		techn. zul. Ge-samtmasse Tan-dem-Achse (kg)	Reifendruck(bar)
155/80 R 13 LI79 bis 7	00 3,00
165/80 R 13 LI83 bis 7	00 2,50
	800 2,75
	900 3,00
185 R 14 C LI102 bis 1	100 3,75
	1200 3,75
	1300 4,00
	1400 4,00
	1500 4,25
	1600 2800 4,50
185/60 R 15 C LI94 bis 1	1200 2200 4,00
	1300 2500 4,25
	1350 4,25
185/70 R 13 LI86 bis 7	00 2,50
	800 2,70
	900 1800 2,70
	1000 2000 3,00
185/70 R 14 LI88	bis 900	1800	2,60
	1000 2000 2,80
195 R 14 C LI106 bis 1	100 3,25
	1200 3,25
	1300 3,50
	1400 3,50
	1500 3,75
	1600 2800 4,00
	1700 4,50
	1800 3500 4,50
195/65 R 14 LI89 bis 1	000 2000 3,00
	1100 2200 3,00
195/70 R 14 LI91 bis 1	000 2000 2,50
	1100 2200 2,70
195/70 R 14 XL95 bis	1100 2000 2,90
	1200 2200 3,10
	1350 3,40
195/70 R 14 XL LI96 bis	900 1800 2,70
	1000 2000 2,90
	1100 2200 2,90
	1200 3,10
	1300 2500 3,30
	1400 2800 3,40
195/70 R 15 C LI104 bis	1100 3,25
	1200 3,25
	1300 3,50
	1400 3,75
	1500 2800 4,00
	1600 4,25
	1700 4,50
205 R 14 C LI109 bis	600 4,00
	1700 4,25
	1800 3500 4,25
	1900 4,50
215/55 R 16 XL LI97 bis	1100 2,70
	1200 2,70
	1300 3,00
	1400 3,00
215/70 R 15 C LI109 bis	1100 3,00
	1200 3,25
	1300 3,50
	1400 3,50
	1500 4,00
	1600 2800 4,25
	1700 4,50
	1800 3500 4,50
	1900 4,50

Technisch zulässige Höchstgeschwindigkeit = 100 km/h.

Immer die Geschwindigkeitsbeschränkungen der einzelnen Länder beachten.

Die Fahrzeuge werden laufend dem neuesten technischen Stand angepasst. Es ist möglich, dass neue Reifengrößen in dieser Tabelle noch nicht berücksichtigt sind. In diesem Fall stellt der autorisierte Handelspartner oder die Servicestelle gerne die neuesten Werte zur Verfügung.

Kapitelübersicht

In diesem Kapitel finden Sie Hinweise zu möglichen Störungen an Ihrem Fahrzeug.

Die Störungen sind mit ihrer möglichen Ursache und einem Vorschlag zur Abhilfe aufgelistet.

Die Hinweise betreffen im Einzelnen:

• das Fahrwerk
• die Bremsanlage
• die elektrische Anlage
• die Gasanlage
• den Gaskocher
• die Heizung
• die Therme
• den Kühlschrank
• die Wasserversorgung
den Aufbau

Die genannten Störungen können ohne große Fachkenntnisse und mit wenigen Griffen selbst behoben werden. Sollten die in dieser Bedienungsanleitung aufgeführten Abhilfen nicht zum Erfolg führen, muss eine autorisierte Fachwerkstatt die Störungsursache suchen und beheben.

15.1 Fahrwerk

Störung Ursache Abhilfe
Kupplung rastet nach dem Auflegen nicht ein	Kugel größer als ∅ 50 m m	Schmutz entfernen
		Kundendienst aufsuchen
	Innenteile der Kupplung sind verschmutzt und arbeiten nicht mehr selbsttätig	Gut säubern und anschließend gut abschmieren (nicht Sicherheitskupplung)
Caravan lässt sich nicht abkuppeln	Kugel abgenutzt Caravan und Zugfahrzeug in gleiche Richtung bringen und abkuppeln. Defekte Kugel sofort wechseln

15.2 Bremsanlage

Mängel an der Bremsanlage sofort von einer autorisierten Fachwerkstatt beheben lassen.
▶ Wartungsarbeiten bzw. Herstellerangaben beachten.

15.3 Elektrische Anlage

Zum Wechseln der Sicherungen siehe Kapitel 9.

Störung Ursache Abhilfe
Beleuchtungsanlage funktioniert nicht mehr vollständig	Glühlampe defekt Gehäusedeckel der be-treffenden Leuchte ab-schrauben, Glühlampe ersetzen. Auf Volt- und Wattangabe achten
	Kontakte am Stecker und/oder an der Steckdo-se sind oxidiert und/oder verschmutzt	Kontakte reinigen und mit Kontaktspray einsprühen
	Kurzschluss durch Was-ser im Stecker und/oder in der Steckdose	Stecker und/oder Steck-dose öffnen, trocknen und mit Kontaktspray ein-sprühen
	Kabelunterbrechung am Stecker und/oder an der Steckdose	Stecker und/oder Steck-dose öffnen und Kabel neu anschließen (siehe Anschluss-Schema in Kapitel 9)
Beleuchtungsanlage stimmt nicht mit Zugfahr-zeug überein	Kontaktanschlüsse im Stecker vertauscht	Kontaktbelegung und Verdrahtung am Stecker des Caravans prüfen
Innenbeleuchtung funkti-oniert nicht mehr voll-ständig	Glühlampe defekt Gehäusedeckel der be-treffenden Leuchte ab-schrauben, Glühlampe ersetzen. Auf Volt- und Wattangabe achten
	Sicherung am Netzgerät defekt	Sicherung wechseln
12-V-Innenbeleuchtung funktioniert nicht	230-V-Sicherungsauto-mat ausgeschaltet	230-V-Sicherungsauto-mat einschalten
	Thermosicherung im Netzgerät hat ausgelöst	Warten, bis Thermosi-cherung wieder einschal-tet
	Sicherung am Netzgerät defekt	Sicherung wechseln
	Netzgerät defekt Kundendienst aufsuchen
230-V-Innenbeleuchtung funktioniert nicht	230-V-Sicherungsauto-mat ausgeschaltet	230-V-Sicherungsauto-mat einschalten
	Thermosicherung im Netzgerät hat ausgelöst	Warten, bis Thermosi-cherung wieder einschal-tet
Keine 230-V-Versorgung trotz Anschluss	230-V-Sicherungsauto-mat hat ausgelöst	230-V-Sicherungsauto-mat einschalten
Dunstabzug funktioniert nicht	Dunstabzug defekt Kundendienst aufsuchen
	Netzgerät defekt Kundendienst aufsuchen
	Sicherung am Netzgerät defekt	Sicherung wechseln
	230-V-Sicherungsauto-mat hat ausgelöst	230-V-Sicherungsauto-mat einschalten

15.4 Gasanlage

Bei Defekt an der Gasanlage (Gasgeruch, hoher Gasverbrauch) besteht Explosionsgefahr! Sofort Haupt-Absperrventil an der Gasflasche schließen. Fenster und Türen öffnen und gut lüften.
Bei Defekt an der Gasanlage: Nicht rauchen, keine offenen Flammen entzünden und keine Elektroschalter (Lichtschalter usw.) betätigen.
▶ Defekt an der Gasanlage von einer autorisierten Fachwerkstatt beheben lassen.

Störung Ursache Abhilfe
Kein Gas Gasflasche leer	Gasflasche wechseln
	Gasabsperrventil geschlossen	Gasabsperrventil öffnen
	Haupt-Absperrventil an der Gasflasche geschlossen	Haupt-Absperrventil an der Gasflasche öffnen
	Außentemperatur zu niedrig (-42 °C bei Pro-pangas, 0 °C bei Butan-gas)	Höhere Außentemperatur abwarten
	Einbaugerät defekt Kunden	dienst aufsuchen

15.5 Gaskocher

Störung Ursache Abhilfe
Zündsicherungen springen nicht an (Flamme brennt nach Loslassen der Reglergriffe nicht)	Zu kurze Anheizzeit Nach	Zündung ca. 15 bis20 Sekunden Reglergriff gedrückt halten
	Zündsicherung defekt Kundendienst aufsuchen
Flamme erlischt bei Kleinstellung	Zündsicherungsfühler steht nicht richtig	Zündsicherungsfühler richtig einstellen (nicht biegen). Die Fühlerspitze soll den Brenner um 5 mm überragen. Der Fühlerhals soll nicht mehr als 3 mm vom Brennerkranz entfernt sein; ggf. Kundendienst aufsuchen

15.6 Heizung und Therme

Bei einem Defekt die nächstgelegene Kundendienstwerkstatt des betreffenden Gerätefabrikats verständigen. Die Adressenliste liegt den Gerätebegleitpapieren bei. Nur autorisiertes Fachpersonal darf das Gerät reparieren.

15.6.1 Warmluft-Heizung Trumatic S

Störung Ursache Abhilfe
Bei Heizung mit Zündautomat: Heizung zündet nicht	Batterie am Zündautomaten leer	Batterie am Zündautomaten wechseln

15.6.2 Truma Therme

Störung Ursache Abhilfe
Therme heizt im elektrischen Betrieb nicht	Bedienschalter ausgeschaltet	Bedienschalter einschalten, rote Kontroll-Leuchte muss leuchten
	Bedienschalter defekt Kundendienst aufsuchen
	230-V-Sicherungsautomat ausgeschaltet	230-V-Sicherungsautomat einschalten
	230-V-Versorgung nicht angeschlossen	230-V-Versorgung anschließen
	Sicherung defekt Sicherung wechseln
	Heizspirale in der Therme defekt	Kundendienst aufsuchen

15.7 Kühlschrank

Bei einem Defekt die nächstgelegene Kundendienstwerkstatt des betreffenden Gerätefabrikats verständigen. Die Adressenliste liegt den Gerätebegleitpapieren bei. Nur autorisiertes Fachpersonal darf das Gerät reparieren.

Störung Ursache Abhilfe
Kühlschrank schaltet bei 230-V-Betrieb nicht ein	Keine 230-V-Versorgung	230-V-Versorgung anschließen
	230-V-Sicherungsauto-mat hat ausgelöst	230-V-Sicherungsauto-mat einschalten
	Zu geringe Betriebsspan-nung 230 V	230-V-Versorgung von Fachwerkstatt prüfen las-sen
	Sicherung am Netzgerät defekt	Sicherung wechseln
Kühlschrank schaltet bei 12-V-Betrieb nicht ein	Kontakte am Stecker und/oder an der Steckdo-se sind oxidiert und/oder verschmutzt	Kontakte reinigen und mit Kontaktspray einsprühen
	Kurzschluss durch Was-ser im Stecker und/oder in der Steckdose	Stecker und/oder Steck-dose öffnen, trocknen und mit Kontaktspray ein-sprühen
	Kabelunterbrechung am Stecker und/oder an der Steckdose	Stecker und/oder Steck-dose öffnen und Kabel neu anschließen
	Sicherung am Netzgerät defekt	Sicherung wechseln
Kühlschrank schaltet bei Gasbetrieb nicht ein	Gasmangel Haupt-Absperr	ventil undGasabsperrventil öffnen
		Volle Gasflasche anschließen
	Luft in der Gasleitung Zünd	vorgang 3- oder 4-mal wiederholen
	Spinnweben oder Verbrennungsrückstände in der Brennkammer	Außen am Fahrzeug das Lüftungsgitter abnehmen und die Brennkammer reinigen
Gewünschte Kühltemperatur wird nicht erreicht	Falsche Einstellung Temperatur am Temperaturregler einstellen
	Zu große Mengen an fri-schen Lebensmitteln eingelegt	Temperatur am Temperaturregler einstellen
	Kühlschrank vereist Kühlschrank abtauen
	Unzureichende Lüftung Lüftungsgitter reinigen
	Tür schließt nicht richtig Türverschluss prüfen

15.8 Wasserversorgung

Störung Ursache Abhilfe
Leckwasser im Fahrzeug	Undichte Stelle	Undichte Stelle feststellen, Wasserleitungen neu aufklemmen
Kein Wasser Wassertank leer Trinkwasser nachfüllen
Störung Ursache Abhilfe
Trübung des Wassers Verschmutztes Wasser eingefüllt		Wassertank mechanisch und chemisch reinigen, anschließend desinfizieren und ausgiebig mit Trinkwasser spülen
		Rückstände im Wasser-tank oder in der Wasser-anlage	Wasseranlage mecha-nisch und chemisch reinigen, anschließend desinfizieren und ausgie-big mit Trinkwasser spü- len
Geschmacks- oder Ge-ruchsveränderungen des Wassers	Verschmutztes Wasser eingefüllt	Wasseranlage mecha-nisch und chemisch reinigen, anschließend desinfizieren und ausgie-big mit Trinkwasser spü- len
	Versehentlich Kraftstoff in den Wassertank eingefüllt	Wasseranlage mecha-nisch und chemisch reinigen, anschließend desinfizieren und ausgie-big mit Trinkwasser spü- len. Wenn erfolglos: Fachwerkstatt aufsuchen
	Mikrobiologische Ablage-rungen in der Wasseran-lage	Wasseranlage mecha-nisch und chemisch reinigen, anschließend desinfizieren und ausgie-big mit Trinkwasser spü- len
Ablagerungen im Was-sertank und/oder in was-serführenden Bauteilen	Zu lange Verweildauer des Wassers im Wasser-tank und in den wasser-führenden Bauteilen	Wasseranlage mecha-nisch und chemisch reinigen, anschließend desinfizieren und ausgie-big mit Trinkwasser spü- len

15.9 Aufbau

Störung Ursache Abhilfe
Klappenscharniere/Türscharniere schwergängig	Klappenscharniere/Türscharniere nicht/zu wenig geschmiert	Klappenscharniere/Türscharniere mit säurefreiem und harzfreiem Fett schmieren
Scharniere/Gelenke in der Nasszelle/im Toilettenraum schwergängig/knarren	Scharniere/Gelenke nicht/zu wenig geschmiert	Scharniere/Gelenke mit lösungsmittelfreiem und säurefreiem Öl schmieren ^ ▷ In Sprühdosen sind oft Lösungsmittel enthalten
Stauschrankscharniere schwergängig/knarren	Stauschrankscharniere nicht/zu wenig geschmiert	Stauschrankscharniere mit säurefreiem und harzfreiem synthetischem Öl schmieren
Kurbelhub-Dachhaube schwergängig	Gewindespindel nicht geschmiert	Gewindespindel einfetten
	Gewindespindel defekt Neue Gewindespindel einsetzen lassen

Für den Ersatzteilbedarf stehen die autorisierten Handelspartner und Servicestellen zur Verfügung.

16.1 Gewichte von Sonderausstattungen

Von uns nicht freigegebene Zubehör-, An-, Um- oder Einbauteile können zu Schäden am Fahrzeug und zur Beeinträchtigung der Verkehrssicherheit führen. Selbst wenn für diese Teile ein Gutachten eines Sachverständigen, eine Allgemeine Betriebserlaubnis oder eine Bauartgenehmigung vorliegt, besteht damit keine Sicherheit für die ordnungsgemäße Beschaffenheit des Produkts.
Jede Änderung des werkseitigen Zustands des Fahrzeugs kann das Fahrverhalten und die Verkehrssicherheit beeinträchtigen.
▶ Wenn Produkte, die von uns nicht freigegeben wurden, Schäden verursachen, kann dafür keine Haftung übernommen werden. Dies gilt auch für unzulässige Änderungen am Fahrzeug.

In der Tabelle sind Gewichtsangaben für Sonderausstattungen aufgelistet, die vom Hersteller lieferbar sind. Wenn diese Gegenstände im oder am Fahrzeug mitgeführt werden und nicht zur Standardausrüstung gehören, müssen sie bei der Ermittlung der Zuladung berücksichtigt werden.

Alle Gewichtsangaben sind "circa"-Angaben.

Die technisch zulässige Gesamtmasse beachten.

Artikelbezeichnung Mehrgewicht (kg)
Außenklappe Stauraum 2,5
Deichselabdeckung 8
Dunstabzug 3
Ersatzrad 17
Kurbelhub-Dachhaube 11
Truma Therme 7

17.1 Technische Daten

▷ Verbindlich für die technischen Daten sind die Angaben in den Fahrzeugpapieren.
Durch die Montage von Zubehör oder Sonderausstattung können sich die Abmessungen sowie das Eigengewicht des Fahrzeugs verändern. Abweichungen im Rahmen der Werkstoleranzen (+/- 5 %) sind möglich und zulässig.

Weitere Angaben der Betriebsanleitung des Chassis-Herstellers entnehmen. Die technischen Daten sind nicht Bestandteil der Bedienungsanleitung.

Die technischen Daten den Unterlagen des Herstellers entnehmen, aber auch der autorisierte Handelspartner oder die Servicestelle berät gerne.

12-V-Bordnetz 51

12-V-Sicherungen 55

am Netzgerät 55

für Thetford-Toilette 55

12-V-Stromlaufplan 60

230-V-Anschluss 31,53

Störungssuche 110

Versorgungsleitung 53

230-V-Bordnetz 52

230-V-Sicherung 56

230-V-Sicherungskasten 56

230-V-Stromlaufplan 59

230-V-Versorgung siehe 230-V-Anschluss .... 53

A

Abkuppeln 19

Abmessungen siehe technische Daten ..... 119

Abreißsicherung 18

Achslast 24

Adapter, dreizehnpoliger Stecker 56

Adapterkabel 54

Allgemeine Hinweise 8

Alufelgen 104

Amtliche Prüfungen 89

Anbauteile siehe Sonderausstattungen ..... 12

Anhängelast 20,24

Anhängerbetrieb 13

Sicherheitshinweise 13

Anhängerkupplung 18

WS 3000 D 19

WS 3000 D, Wartungsarbeiten ..... 90

Anhängerkupplungen 18

Ankuppeln 17

Anschluss an Zugfahrzeug 56

Anschluss-Schema 56

Anschlussleitung siehe

Versorgungsleitung 53

Anschluss-Stecker 56

Anziehdrehmoment, Räder ..... 102, 104

Auflaufbremse 18

Außenanschluss siehe 230-V-Anschluss ..... 31

Außenbeleuchtung

Glühlampen, wechseln 90

Glühlampen-Typen 93

Außenklappen 34

Klappenschloss 34, 35

Außenspiegel 13

Äußere Pflege 81

Ausstellfenster

Dauerbelüftung 38

Verdunklungsrollo 39

B

Beladung 23

Beladung siehe auch Zuladung 23

Beleuchtung

Front 91

Heck 92

Leuchten, reinigen 83

Seite 92

Störungssuche 110

Betriebsarten, Kühlschrank 70

Bezeichnungen am Reifen 101

Birne siehe Glühlampen, wechseln ..... 90

Blockschaltbild 12 V....60

Blockschaltbild 230 V....59

Brandgefahren, vermeiden 11

Brandschutz 11

Bremsanlage, Störungssuche 109

Bremsen 28

prüfen 28,109

Butangas 14,48

C

Campinggasflaschen, verwenden .....15, 48

Caravan

aufstellen 29

richtig beladen 23

Caravanbetrieb 27

Checkliste

Inbetriebnahme 3

Verkehrssicherheit 25

vor der Fahrt 25

zu einer Still-Legung über Winter ..... 87

zu einer vorübergehenden Still-Legung .... 86

zur Inbetriebnahme nach Still-Legung ..... 88

D

Dachhaube mit Schnappverschluss ..... 41

öffnen 41

schließen 41

Dachhauben 40

DEKRA 89

Dreizehnpoliger Stecker, Anschluss-
Schema 56
Dunstabzug 69
Störungssuche 110

E

Einbaugeräte 61

Anleitungen 12

Eingangstür 33

Eingangstür, außen

öffnen 33

verriegeln 33

Eingangstür, innen

öffnen 34

verriegeln 34

Eintrittstufe 31

Elektrische Anlage 51

230-V-Anschluss, Störungssuche ..... 110

Beleuchtung, Störungssuche ..... 110

Sicherheitshinweise 16

Störungssuche 109

Entsorgung Abwasser 8

Fäkalien 8

Hausmüll 8

Ersatzrad-Halterung 104

Ersatzschlüssel 97

Ersatzteile 96

Erste Inbetriebnahme 17

Erstickungsgefahr 12,36

Etagenbett 43

F

Fahrgestellnummer 97

Fahrwerk, Störungssuche 109

Fahrzeug, waschen 81

Fahrzeugbeleuchtung siehe Außen-

beleuchtung 90

Faltverdunklung, Kurbelhub-Dachhaube öffnen 42

schließen 42

Faltverdunklung, reinigen 84

Feder an den Rollos, nachspannen .....95

Fehlerstrom-Schutzschalter 53

prüfen 56

Felgengröße 102

Felgentyp 99

Fenster ....36
Insektenschutzrollo .....39
Verdunklungsrollo ....39

Fensterscheiben, reinigen 82

Fernsehgerät 25

Feststellbremse .....29

anziehen 12, 29

lösen 29

Feuer
Bekämpfung 11
Verhalten bei 11

Feuerverzinktes Fahrgestell .....82

FI-Schalter siehe Fehlerstrom-

Schutzschalter 56

Frostgefahr 16,73,76

Fußbodentemperierung, elektrisch

ausschalten....66

einschalten ....66

Überlastungsschutz 66

G

Gardinen, reinigen 83

Gasabsperrventile ....50

Symbole 50,61

Gasanlage ....47 allgemeine Hinweise ....14

Defekt 14, 47, 111

Sicherheitshinweise .....14, 47

Störungssuche 111

Gasdruckregler, Verschraubungen .....49

Gasflaschen
Sicherheitshinweise .....15, 48
wechseln 49

Gasgeruch 14, 47, 111

Gaskasten 15,48

Gaskocher ausschalten....69

einschalten 69

reinigen 83

Störungssuche ....111

Gas-Prüfbescheinigung 89

Gasprüfplakette 89

Gasschlauch, prüfen .....14, 48

Gasverbrauch 49

Gewährleistung 5

Gewährleistungsurkunde 5

Gewichte von Sonderausstattungen .....117

Glühlampen, wechseln

Außenbeleuchtung 90

Beleuchtung Front 91

Beleuchtung Heck 92

Beleuchtung Seite 92

Glühlampen-Typen, außen 93

Glühlampen-Typen, innen 95

Halogeneinbauleuchte 94

Halogenspotleuchte 94

Innenbeleuchtung 93

Spotrondell 95

Grundausstattung 21

H

Halogeneinbauleuchte 94

Halogenspotleuchte 94

Handbremse siehe Feststellbremse ..... 29

Handkurbel, Kurbelstützen 31

Hängetisch 43

Umbau zum Bettunterbau 43

Heizbetrieb 35

Heizen 35

Heizung 62

ausschalten 63

Batterie am Zündautomaten,

wechseln 64

einschalten 63

erste Inbetriebnahme 62

Luftaustrittdüsen, einstellen 62

Störungssuche 111

Umluftgebläse 65

Wärmetauscher, wechseln 61

Warmluftverteilung 62

Herd siehe Gaskocher.... 68

Hinterachslast 17

Hinweisaufkleber 97

Hochdruckreiniger, waschen mit 81

Hoher Gasverbrauch....14, 47, 111

|

Inbetriebnahme

Checkliste 3

nach Still-Legung über Winter 88

nach vorübergehender Still-Legung ..... 88

Innenbeleuchtung

Glühlampen, wechseln 93

Glühlampen-Typen 95

Störungssuche 110

Innentür, Störungssuche 115

Innere Pflege 83

Feder, nachspannen 95

öffnen 39

schließen 39

Insektenschutzrollo, reinigen 84

Inspektionen 89

Inspektionsarbeiten 89

Installationsplan 58

dreizehnpolige Steckdose 57

Zugfahrzeug 58

K

Kabeltrommel 53

Kein Gas 111

Kinderbetten 43

Klappenschloss

ellipsenförmig 34

Klappe für Toiletten-Kassette ..... 35

öffnen 35

schließen 35

Kochstelle 68

Kondenswasser

an der Acrylglas-Doppelscheibe ..... 37

an der Boden-Fahrwerk-

Verschraubung 36

Kontrollen siehe Checkliste 25, 86

Kontroll-Leuchte, Toilette 77

Kühlschrank 70

12-V-Betrieb, ein-/ausschalten ..... 71

230-V-Betrieb, ein-/ausschalten .....71

Betriebsarten 70

Lüftungsgitter, abnehmen 70

Störungssuche 112

Türverriegelung 72

Kühlschrank-Lüftungsgitter, abnehmen .....70

Kühlschranktür-Verriegelung

in Lüftungsstellung arretieren .....72

öffnen 72

schließen 72

Kundendienst 89

Kunststoffteile im Toiletten- und

Wohnbereich, reinigen 83

Kurbelhub-Dachhaube 41

Faltverdunklung 42

Insektenschutz 42

öffnen 41

schließen 41

Störungssuche 115

Kurbelstützen 30

herunterkurbeln 31

nach oben kurbeln 31

L

Leckwasser im Fahrzeug 113

Leichtmetallfelgen siehe Alufelgen ..... 104

Leitungsschutzschalter....56

Leuchten 43,93

reinigen 83

Luftaustrittdüsen, einstellen 62

Lüften 36

M

Markierungsleuchte 92

Masse in fahrbereitem Zustand ..... 20, 22

Mindeststützlast 20

Mittelsitzgruppe, Umbau Schlafen ..... 44

Möbelflächen, reinigen 83

Möbelklappen, Störungssuche ..... 115

N

Netzgerät 52

Thermosicherung 52

P

Personen im Caravan 12, 27

Persönliche Ausrüstung 21

Pflege 81

äußere Pflege 81

bei Still-Legung über Winter 87

bei vorübergehender Still-Legung ..... 86

Faltverdunklung 84

Fensterscheiben 82

Gardinen 83

Gaskocher 83

Hochdruckreiniger, waschen mit .....81

im Winter 85

innere Pflege 83

Insektenschutz 84

Kunststoffteile innen 83

Leuchten 83

Möbelflächen 83

Polsterstoffe ....83

PVC-Fußbodenbelag 83

Spülbecken 83

Stores 83

Unterboden 83

Verdunklungsrollo .....84

waschen 81

Wasseranlage....84

Polsterstoffe, reinigen .....83

Propangas 14,48

Prüffristen 89

Prüfungen, amtliche .....89

Prüffristen 89

PVC-Fußbodenbelag, reinigen .....83

R

Räder 99

Radwechsel 101

Anziehdrehmoment .....102, 104

bei Alufelgen....104

Reifen 99

allgemeine Hinweise .....99

Kennzeichnung 101

Reifendruck....104

Reifenwahl 100

Tragfähigkeit 102

übermäßiger Verschleiß ..... 13, 25, 99, 104

Umgang mit 101

Reifenwechsel siehe Radwechsel .....101

Reinigen

Wasserleitungen ....84

Wassertank....84

Reinigen siehe Pflege .....81

Reisekinderbetten 43

Reserverad siehe Ersatzrad .....104

Rückwärtsfahrt 28

Rundsitzgruppe, Umbau Schlafen .....45

S

Sanitäre Einrichtung 73

Schloss

Außenklappe ....34, 35

Eingangstür ....33

Schlüsselsatz 17

Schwenktisch 42

Umbau zum Bettunterbau ....42

Schwitzwasser siehe Kondenswasser .....36, 37

Seil der Abreißbremse 18

Seriennummer 97

Sicherheitshinweise 11

Anhängerbetrieb 13

Brandschutz 11

elektrische Anlage 16

Gasanlage 14,47

Gasflaschen 48

Heckrundsitzgruppe 13,42

Kochstelle 68

Radwechsel 101

Verkehrssicherheit 12

Wasseranlage 16

Sicherheitskupplung 19

WS 3000 D 19

WS 3000 D, Wartungsarbeiten ..... 90

Sicherheitskupplung siehe auch

Anhängerkupplung 18

Sicherungen 12-V-Sicherungen 55

230-V-Sicherung 52, 56

am Netzgerät 55

für Thetford-Toilette 55

Thermosicherung im Netzgerät 52

Sicherungen siehe 12-V-Sicherungen und

230-V-Sicherung 54

Sicherungskasten 56

Sicherungsknopf, Ausstellfenster 37

Sonderausstattungen 117

Beschreibung 7

Gewichte 117

Kennzeichnung 7

Sicherheitshinweise 12

Spotrondell 95

Spülbecken, reinigen 83

Stabilisierungshebel 18

Still-Legung über Winter 87

vorübergehende 86

vorübergehende (Toilette) 79

Stores, reinigen 83

Störungssuche 109

230-V-Anschluss 110

Aufbau 115

Beleuchtung 110

Bremsanlage 109

elektrische Anlage 109

Fahrwerk 109

Gasanlage 111

Gaskocher 111

Heizung 111

Innentür 115

Kühlschrank 112

Möbelklappen 115

Therme 112

Toilette 113

Warmluft-Heizung 112

Wasserversorgung 113

Stromlaufpläne 12-V-Stromlaufplan ....60 230-V-Stromlaufplan ....59

Stützen siehe Kurbelstützen 30

Stützlast 17,20,24

Symbole für Hinweise ....7

Gasabsperrventile 50,61

T

Technisch zulässige Gesamtmasse .....20, 22

Technische Daten 119

Therme....66 ausschalten....67

einschalten 67

entleeren 68

Störungssuche 112

Wasser, einfüllen 67

Thermosicherung 52

Thetford-Kassette entleeren ....78 Haltebügel ....78

Thetford-Toilette 77

Kontroll-Leuchte ....77 spülen ....77

Tische 42

Toilette ....77 Sicherung ....55

Störungssuche 113

vorübergehende Still-Legung ....79 Winterbetrieb ....78

Toilettenraum 77

Trinkwasser-Einfüllstutzen 74

öffnen 74 schließen 74

Türen Schloss .... 33 Störungssuche .... 115

Türschloss 33

TÜV 89

Typschild 97

U

Umbau Schlafen 44

Mittelsitzgruppe 44

Rundszgruppe 45

Umgang mit Reifen 101

Umluftgebläse 65

Umrissleuchte 92

Umwelthinweise 8

Unterboden, pflegen 83

Unterlegkeile 30

V

Verdunklungsrollo, Fenster

Feder, nachspannen 95

öffnen 39

schließen 39

Verdunklungsrollo, reinigen 84

Verkehrssicherheit 25

Checkliste 25

Hinweise zur 12

Versorgungsleitung für 230-V-Anschluss ..... 53

Vor der Fahrt 17

W

Wagenheber 7,103

Während der Fahrt 27

Wärmetauscher, Heizung, wechseln .....61

Warmluft-Heizung 62

ausschalten 63

Batteriewechsel am Zündautomaten ..... 64

einschalten 63

Störungssuche 112

Umluftgebläse 65

Warmluftverteilung 62

Warnaufkleber 97

Wartung 89

Wartungsarbeiten 89

Bremsanlage 90

WS 3000 D....90

Waschen mit Hochdruckreiniger 81

Wasseranlage

befüllen 75

desinfizieren 85

entleeren 76

Pflege 84

reinigen 84

Sicherheitshinweise 16

Trinkwasser-Einfüllstutzen .....74

Wasserleitungen, reinigen 84

Wasserpumpe 73, 75

Wassertank

befüllen 74

reinigen 84

Wasser, ablassen .....75

Wasser, einfüllen 74

Wasserversorgung

Allgemeines 73

Störungssuche ....113

Winterpflege 85

Wohnen 33

Z

Zubehör, Anbau 12

Zugwagen-Installation .....58

Zuladung....20

Beispielrechnung 22

Berechnung 22

Zusammensetzung .....21

Zuladung siehe auch Beladung .....20

Zulässiges Gesamtgewicht siehe technisch

zulässige Gesamtmasse....20

Zündautomat Heizung, Batterie wechseln .....64

Zusatzausstattung 21

Zwangslüftung 12,36
