BEDIENUNGSANLEITUNG WD 9565 NTV Techno Line

Sie haben eine Wetterstation mit der innovativen WETTERdirekt-Technologie erworben. Mit dieser vom Wetterspezialisten entwickelten Weltneuheit erhalten Sie eine regionale Wetterprognose mit Pollenflug-Vorhersage, von professionellen Meteorologen erstellt, per Satellitentechnik über ein spezielles Funknetz auf Ihre Station.

Außerdem wird die lokale Außentemperatur über einen Funksender mit 868 MHz und einer Reichweite von bis zu 100 Metern auf die Basisstation übertragen.

So bekommen Sie ein umfassendes Bild der aktuellen und zukünftigen Wettersituation. Das Gerät besteht aus einem Empfänger (Basisstation) und einem Sender, die batteriebetrieben sind und damit unabhängig von Stromquellen aufgestellt werden können.

Die Station kann aufgrund des lokalen Funknetzes nur in Deutschland betrieben werden.

Wichtiger Hinweis:

Die Wetterdaten werden über Satelliten und das Funknetz von e*.Message (Übertragungsmedien) übertragen. Die nachhaltige Verwendung der Wetterstation hängt von der Betriebsbereitschaft der Übertragungsmedien ab, auf die der Verkäufer keinen Einfluss hat. Ausfälle der Übertragungsmedien sind nicht ausgeschlossen.

Sie stellen keinen Mangel des Gerätes dar.

Der Verkäufer hat ebenfalls keinen Einfluss auf die übertragenen Wetterdaten und Wetterprognosen.

Aufgrund modernster Technik ist die Wetterstation einfach und mit wenigen Tasten zu bedienen.

Bitte lesen Sie die Gebrauchsanweisung dennoch sorgfältig durch und bewahren Sie sie auf.

1. BESTANDTEILE

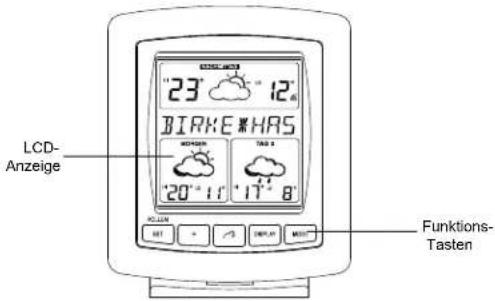

   2.1 BASISSTATION (EMPFÄNGER)

LCD- Anzeige Funktions- Tasten

Vorderseite

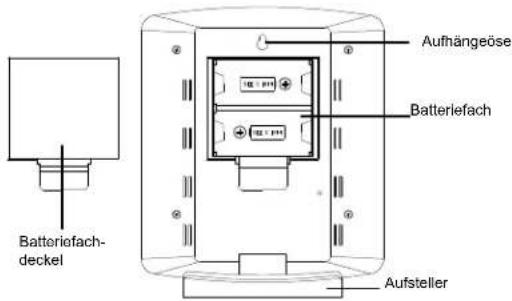

Batteriefach- deckel Aufhängeöse Batteriefach Aufsteller

Rückseite

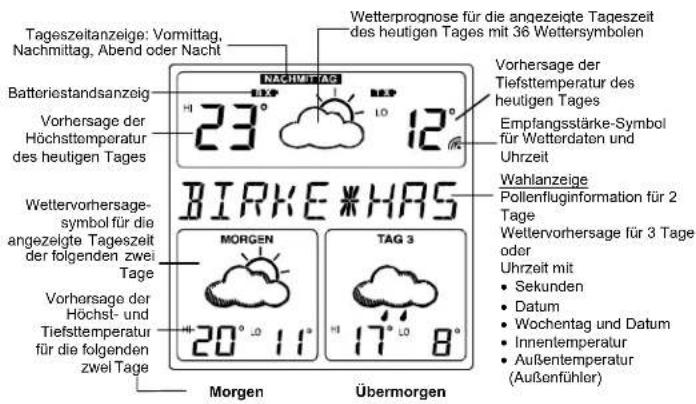

DISPLAYANZEIGE

Tageszeitanzeige: Vormittag, Nachmittag, Abend oder Nacht Wetterprognose für die angezeigte Tageszeit des heutigen Tages mit 36 Wettersymbolen Batteriestandsanzeig 23° 12° Vorhersage der Höchsttemperatur des heutigen Tages Wetervorhersage- symbol für die angezeigte Tageszeit der folgenden zwei Tage MORGEN TAG 3 Vorhersage der Höchst- und Tiefstemperatur für die folgenden zwei Tage 20° 11° 17° 8° Morgen Übermorgen Vorhersage der Tiefstemperatur des heutigen Tages Empfangsstärke-Symbol für Wetterdaten und Uhrzeit Wahlanzeige Pollenfluginformation für 2 Tage Wetervorhersage für 3 Tage oder Uhrzeit mit • Sekunden • Datum • Wochentag und Datum • Innentemperatur • Außentemperatur (Außenfühler)

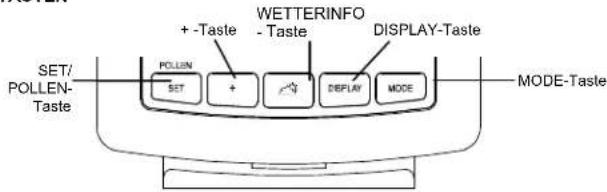

TASTEN

SET/ POLLEN- Taste + -Taste WETTERINFO - Taste DISPLAY-Taste POLEN SET + DISPLAY MODE MODE-Taste

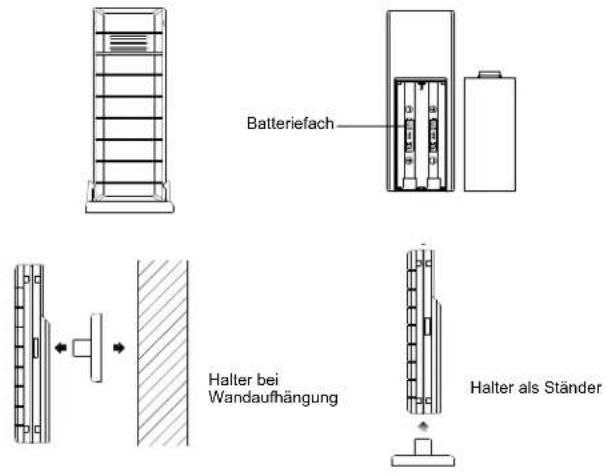

2.2 SENDER

Batteriefach Halter bei Wandaufhängung Halter als Ständer

3. INBETRIEBNAHME

3.1 BATTERIEN EINLEGEN

- Öffnen Sie das Batteriefach von Sender und Empfänger und legen Sie die Geräte in einem Abstand von ca. 1,5 Metern voneinander auf einen Tisch. Vermeiden Sie die Nähe zu möglichen Störquellen (elektronische Geräte und Funkanlagen). Legen Sie die Batterien in das Batteriefach des Senders (2 x 1,5 V AAA) und anschließend in die Basisstation (2 x 1,5 V C). Achten Sie auf die richtige Polarität beim Einlegen der Batterien. Weitere Einstellung müssen Sie unter normalen Umständen nicht vornehmen.

3.2 EMPFANG DER AUßENTEMPERATUR

• Nach dem Einlegen der Batterien in den Außensender startet der Sender automatisch mit der Übertragung der Außenwerte zur Basisstation. Die Übertragung ist nach ca. einer Minute abgeschlossen und die Außentemperatur kann mit der DISPLAY-Taste auf dem Display der Basisstation aufgerufen werden (siehe 4.3 „Wahlanzeige“).
• Werden die Außenwerte nicht empfangen, erscheint „-“ auf dem Display. Prüfen Sie die Batterien und starten Sie einen weiteren Versuch. Beachten Sie, dass Sie für den Neustart immer die Batterien in Sender und Empfänger innerhalb von einer Minute einlegen müssen. Vermeiden Sie die Nähe zu anderen elektrischen Geräten (Fernseher, Computer, Funktelefone) und massiven Metallgegenständen.
• Bitte beachten Sie, dass während des Erstempfangs von Wetterdaten und Uhrzeit der Außensender vorübergehend nicht empfangen wird.
• Bei erfolgreichem Empfang der Außenwerte suchen Sie sich einen schattigen, niederschlagsgeschützten Platz für den Sender aus. Direkte Sonneneinstrahlung verfälscht die Messwerte und ständige Nässe belastet die elektronischen Bauteile unnötig.
• Prüfen Sie, ob eine Übertragung der Messwerte vom Sender am gewünschten Aufstellort zur Basisstation stattfindet (Reichweite Freifeld max. 100 Meter, bei massiven Wänden, insbesondere mit Metallteilen kann sich die Sendereichweite erheblich reduzieren). Suchen Sie sich gegebenenfalls einen neuen Aufstellort für Sender und/oder Empfänger. „Sichtkontakt“ zwischen Sender und Empfänger verbessert oftmals die Übertragung.
• Ist die Übertragung erfolgreich, können Sie den Sender mit dem Halter an der Wand befestigen oder aufstellen.

3.3 EMPFANG DER WETTERDATEN UND UHRZEIT

• Nach Übertragung der Außenwerte empfängt die Station die Wetterdaten und die Uhrzeit. Die Uhrzeit sollte nach 30 Minuten angezeigt werden. Die übertragene Uhrzeit entspricht der Genauigkeit einer normalen Quarzuhr (maximale Abweichung +/- 2 Minuten).
• Nach 6 Stunden sollten erstmalig Wetterdaten empfangen werden. Die Station erkennt automatisch, in welcher von 50 Regionen in Deutschland sie sich befindet und zeigt somit das für Ihre Region gültige Wetter (weitere Infos siehe 4.4.1 „Empfang der Wetterregion“ und 4.4.2 „Letzter Empfang der Wetterdaten“).
• Es ist möglich, dass beim Erstempfang die Daten noch nicht vollständig angezeigt werden. Bitte warten Sie einen weiteren Empfang ab; in der Regel erhalten Sie dann die komplette Anzeige.

3.4 ÜBERTRAGUNGSPROBLEME

Bei Übertragungsproblemen beachten Sie bitte folgende Hinweise:

- Es wird empfohlen, einen Abstand von mindestens 1,5 – 2 Metern zu eventuell störenden Geräten wie Computerbildschirmen und Fernsehgeräten einzuhalten.

• In Stahlbetonbauten (Kellern, Aufbauten) ist das empfangene Signal natürlicherweise schwächer. In Extremfällen wird empfohlen, das Gerät in Fensternähe zu platzieren und/oder durch Drehen das Funksignal besser zu empfangen.
• Hilfreich bei der Suche nach dem optimalen Standort des Gerätes zum Empfang der Wetterdaten und der Uhrzeit ist das akustische Empfangsstärke-Signal (siehe 4.5.1.2)
• Spätestens über Nacht sollte die Station das Wetter korrekt anzeigen. Nachts sind die atmosphärischen Störungen meist geringer und ein Empfang ist in den meisten Fällen möglich.

4. BEDIENUNG

4.1 WETTERINFORMATIONEN

4.1.1 TAGESZEIT

- Da sich das Wetter im Tagesverlauf ändern kann, bietet die Station eine separate Wettervorhersage für vier Tagesabschnitte:

• vormittags (6-12 Uhr)
• nachmittags (12-18 Uhr)
• abends (18-24 Uhr)

• nachts (24-6 Uhr des Folgetages).

• Mit der MODE-Taste können Sie die Tageszeiten manuell durchschalten (Anzeige oben im Display).

• Sie können sich auch das Wetter für alle Tagesabschnitte im Wechsel anzeigen lassen (Anzeige im Textfeld „ROTIEREND“. Die Tageszeitanzeige wechselt nun alle 6 Sekunden.
• Bei der Anzeige „FOLGENDER ABSCHNITT“ zeigt Ihnen die Station automatisch immer das Wetter des nächsten Tagesabschnittes: vormittags von 6 bis 12 Uhr wird Ihnen das Nachmittagswetter präsentiert, nachmittags das Wetter für den kommenden Abend usw.
• Auch eine Vorhersage für den ganzen Tag kann eingestellt werden (Anzeige im Textfeld „GANZER TAG“).
• Das Wetter für die kommenden drei Tage bezieht sich auch auf den jeweils angezeigten Tagesabschnitt.

4.1.2 WETTERSYMBOLE

Um Ihnen möglichst detaillierte Wetterinformationen zu geben, unterscheidet die Station verschiedene Wettersymbole:

sonnig

meist sonnig

tellweise bewölkt bewölkt

ergiebiger Regen

etwas Regen

Regen

ergiebiger Regen

Gewitter

leichter Schneefall

Schneefall

Wolkenlos (bei Nacht)

leicht bewölkt (bei Nacht)

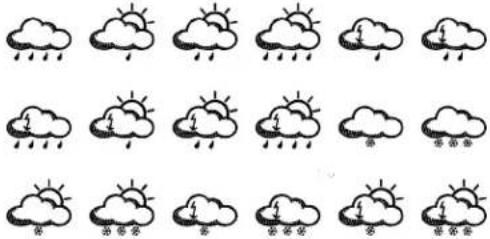

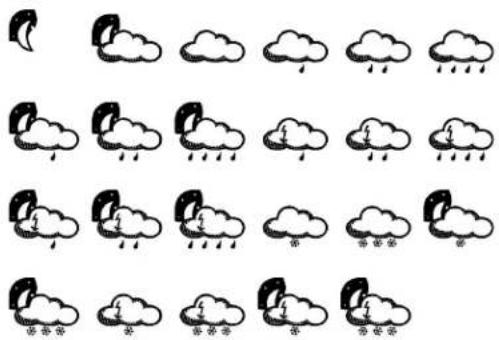

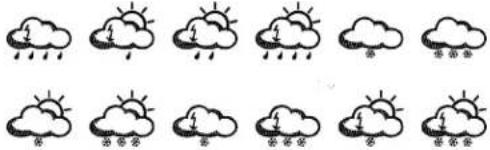

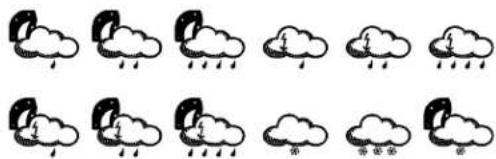

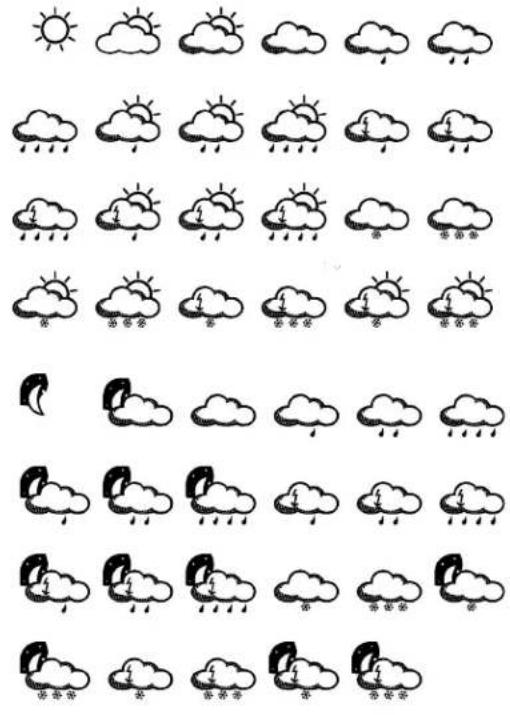

Aus diesen Bausteinen ergeben sich insgesamt 36 verschiedene Wettersymbole:

TAG

NACHT

4.1.3 TAGESHÖCHST- UND TIEFSTWERTE

- Zusätzlich zur aktuellen Wetterinformation sagt Ihnen die Station die Tageshöchst- und Tiefstwerte voraus. Beachten Sie dabei, dass sich die Tagestiefstwerte auf den Zeitraum von 0-6 Uhr morgens des jeweiligen Tages beziehen. Wenn Sie die Tiefstwerte der kommenden Nacht ablesen möchten, orientieren Sie sich an der Minimaltemperatur des nächsten Tages. Für die Tageshöchst- und Tiefstwerte in jedem Sendegebiet haben wir einen möglichst repräsentativen Ort ausgewählt. Beachten Sie, dass je nach eigenem Standort Abweichungen nach oben oder unten auftreten können, insbesondere in Regionen mit größeren Höhenunterschieden.

4.1.4 LAUFTEXT WETTERVORHERSAGE

- Drücken Sie kurz auf die WETTERINFO-Taste. In der Infozeile erscheint die Wettervorhersage für den heutigen Tag und die nächsten drei Tage als Lauftext, bezogen auf den eingestellten Tagesabschnitt.

- Mit der WETTERINFO -Taste können Sie die Tage nacheinander abrufen.

4.2. POLLENFLUG-VORHERSAGE

- Drücken Sie kurz auf die POLLEN-Taste. In der Infozeile erscheint die Pollenflug-Vorhersage für den heutigen Tag und den nächsten Tag als Lauftext, bezogen auf den ganzen Tag. Dabei wird die Pollenflug-Intensität der 14 häufigsten Allergieauslöser angegeben.

- Mit der +Taste können Sie eine permanente Polleninformation oder eine Anzeige auf Abruf einstellen. Bei Einstellung POLLEN NORM erhalten Sie die Polleninformation auf Abruf mit der POLLEN-TASTE. Bei Einstellung POLLEN ROLL erhalten Sie die Polleninformation im Wechsel mit der Anzeige, die Sie mit der DISPLAY-Taste ausgewählt haben (siehe 4.3). Die Uhrzeit-, Datums- oder Temperaturanzeige bleibt dann 30 Sekunden stehen, dann folgt der Lauftext für die Pollenflug-Vorhersage.

Pollenflug-Intensität:

kein Pollenflug

schwach

mäßig

stark

Pollenarten:

Erle Birke Eiche
Hasel Buche Wegerich
Pappel Ampfer	Beifuss
Weide Roggen	Ambrosia
Ulme Gräser

4.3 WAHLANZEIGE UHRZEIT/DATUM/TEMPERATUR

- Mit der DISPLAY-Taste können Sie zwischen folgenden Anzeigen wählen.

• Uhrzeit - Sekunden
• Uhrzeit - Datum
• Uhrzeit - Wochentag- Datum (Tag)
• Uhrzeit - Innentemperatur
• Uhrzeit – Außentemperatur

4.4 SET-EINSTELLUNGEN

EMPFANG DER WETTERREGION

Durch Drücken der SET-Taste für 3 Sekunden gelangen Sie in den Einstellmodus. Es erscheint die Region, für die Sie das Wetter beziehen: „EMPFANG AUS REGION Z.B. 93“. Eine Karte der 50 deutschen Regionen finden Sie beigefügt und im Internet unter www.wetterdirekt.com

4.4.2 LETZTER EMPFANG DER WETTERDATEN

- Drücken Sie nun noch einmal die SET-Taste, zeigt Ihnen die Station Uhrzeit und Datum des letzten Wetterempfangs, z.B. „LETZTER EMPFANG 14-10 UHR 04-08-09“.

4.4.3 LCD-KONTRAST

- Drücken Sie erneut die SET-Taste. „LCD-KONTRAST MIT PLUSTASTE EINSTELLEN MIT SETTASTE BESTÄTIGEN“ erscheint. Sie können nun mit der +Taste den Displaykontrast einstellen (1-7). Die Zahl erscheint links oben im Display.

4.4.4 LAUFSCHRIFTGESCHWINDIGKEIT

- Drücken Sie erneut die SET-Taste. „LAUFSCHRIFT GESCHWINDIGKEIT MIT PLUSTASTE ANPASSEN MIT SETTASTE BESTÄTIGEN“ wird angezeigt. Wählen Sie die Geschwindigkeit 1 bis 4 mit der +-Taste aus und bestätigen Sie mit der SET-Taste. Die Zahl erscheint rechts oben im Display.

4.5 EMPFANGSQUALITÄT

4.5.1 STÄRKE DES EMPFANGSSIGNALS

4.5.1.1 EMPFANGSSTÄRKE-SYMBOL

- Das Empfangsstärke-Symbol zeigt Ihnen die Stärke des Empfangssignals am Aufstellort an:

optimaler Empfang

guter Empfang

schwacher Empfang

- Bei schwachem Empfang kann es zu Übertragungsproblemen kommen. In diesem Falle empfehlen wir einen anderen Aufstellort (siehe 3.4 „Übertragungsprobleme“)

4.5.1.2 AKUSTISCHES EMPFANGSSTÄRKE-SIGNAL

• Mit dem akustischen Empfangsstärke-Signal können Sie permanent die Stärke des Funkempfangs messen, um so auch in Bewegung den optimalen Aufstellort des Gerätes zum Empfang der Wetterdaten und der Uhrzeit zu finden.
• Drücken Sie die +Taste für drei Sekunden. Ein Signalton bestätigt, dass Sie sich in diesem speziellen Modus befinden. Bei einem optimalen Empfang hören Sie das Empfangsstärke-Signal zweimal pro Sekunde über einen Zeitraum von ca. 25 Sekunden, danach erfolgt eine kurze Pause. Weniger Signaltöne im gleichen Zeitraum weisen auf einen schwächeren Empfang hin.

Achtung: Die Empfangsstärke wird von vielen äußeren Faktoren beeinflusst und kann im Zeitverlauf stark schwanken. Zur Auswahl des endgültigen Standortes des Gerätes sollte deshalb die Empfangsqualität über einen längeren Zeitraum beobachtet werden.

5. BATTERIEWECHSEL

- Wenn die Batterien der Basisstation ersetzt werden müssen, erscheint die Batteriestandsanzeige „RX“ auf dem Display. Wenn die Batterien des Senders ersetzt werden müssen, erscheint die Batteriestandsanzeige „TX“.

• Verwenden Sie Alkaline-Batterien. Vergewissern Sie sich, dass die Batterien polrichtig eingelegt sind. Schwache Batterien sollten möglichst schnell ausgetauscht werden, um ein Auslaufen der Batterien zu vermeiden.
• Batterien enthalten gesundheitsschädliche Säuren. Beim Hantieren mit ausgelaufenen Batterien beschichtete Handschuhe und Schutzbrille tragen! Achtung: Bei einem Batteriewechsel im Sender oder Empfänger muss Ihr Gerät den Außensender immer neu lernen – also Batterien immer in Sender und Empfänger neu einlegen, wie unter 3.1 beschrieben.

Entsorgungshinweis: Bitte entsorgen Sie Altgeräte und leere Batterien nicht über den Hausmüll. Geben Sie diese bitte zur umweltgerechten Entsorgung beim Handel oder entsprechenden Sammelstellen gemäß nationaler oder lokaler Bestimmungen ab.

6. HINWEISE

• Vermeiden Sie extreme Temperaturen, Erschütterungen und direkte Witterungseinflüsse.
• Das Gerät ist kein Spielzeug. Bewahren Sie es außerhalb der Reichweite von Kindern auf.
• Dieses Gerät ist nicht für medizinische Zwecke oder zur öffentlichen Information geeignet, sondern für den privaten Gebrauch bestimmt.
• Unsachgemäße Behandlung oder nicht autorisiertes Öffnen des Gerätes führt zum Verlust der Garantie.
• Diese Anleitung oder Auszüge daraus dürfen nur mit Zustimmung von veröffentlicht werden.

7. TECHNISCHE DATEN

Temperaturmessbereich: Innenraum : 0°C bis +59,9°C mit 0,1°C Auflösung; Anzeige "OF.L" außerhalb dieses Bereichs

Außenbereich : -39,9°C bis +59,9°C mit 0,1°C Auflösung; Anzeige "OF.L" außerhalb dieses Bereichs

Raumtemperatur-Prüfintervalle : alle 15 Sekunden

Empfang der Außensenderdaten : alle 5 Sekunden

Stromversorgung:

Basisstation : 2 x C (LR14), 1,5V

Außentemperatursender : 2 x 1,5 V-Batterie Typ Micro AAA, IEC LR3

Übertragungsdistanz vom Außensender zur Basisstation : max. 100 m im Freifeld Empfang der Satellitendaten : mehrmals täglich

Abmessungen (L x B x H)

Außentemperatursender : 32,4 x 14,1 x 86,5mm

HINWEISE ZUR STÖRUNGSBESEITIGUNG:

Kein Außentemperaturempfang

Werden die Außenwerte des Temperatursensors nicht empfangen, erscheint „-“ auf dem Display. Prüfen Sie die Batterien und starten Sie einen weiteren Versuch. Beachten Sie, dass Sie für den Neustart immer die Batterien aus beiden Geräten entnehmen und in Sender und Empfänger innerhalb von einer Minute einlegen müssen. Vermeiden Sie die Nähe zu anderen elektrischen Geräten (Fernseher, Computer, Funktelefone) und massiven Metallgegenständen.

Prüfen Sie, ob eine Übertragung der Messwerte vom Sender am gewünschten Aufstellort zur Basisstation stattfindet (Reichweite Freifeld max. 100 Meter, bei massiven Wänden, insbesondere mit Metallteilen kann sich die Sendereichweite erheblich reduzieren). Suchen Sie sich gegebenenfalls einen neuen Aufstellort für Sender und/oder Empfänger. „Sichtkontakt“ zwischen Sender und Empfänger verbessert oftmals die Übertragung.

Kein Empfang der Wettervorhersage:

Bei Übertragungsproblemen beachten Sie bitte folgende Hinweise:

Es wird empfohlen, einen Abstand von mindestens 1,5 – 2 Metern zu eventuell störenden Geräten wie Computerbildschirmen und Fernsehgeräten einzuhalten. In Stahlbetonbauten (Kellern, Aufbauten) ist das empfangene Signal natürlicherweise schwächer. In Extremfällen wird empfohlen, das Gerät in Fenstemähe zu platzieren und/oder durch Drehen das Funksignal besser zu empfangen.

Überprüfen Sie die Stärke des Empfangssignals am Empfangsstärkesymbol (siehe 4.5 „Empfangsqualität)

Spätestens über Nacht sollte die Station das Wetter korrekt anzeigen. Nachts sind die atmosphärischen Störungen meist geringer und ein Empfang ist in den meisten Fällen möglich.

HAFTUNGSAUSSCHLUSS:

• Elektrischer und elektronischer Abfall enthält schädliche Substanzen. Die Entsorgung von Elektronikabfall in der freien Natur und/oder auf nicht genehmigten Schuttabladeplätzen zerstört nachhaltig die Umwelt.
• Zur Erlangung der Adressen legaler Schuttabladeplätze mit selektiver

Abfallverwertung kontaktieren Sie bitte Ihre lokalen und/oder regionalen Verwaltungsbehörden.

- Alle elektronischen Geräte müssen ab sofort dem Recycling zugeführt werden. Dazu muss jeder Anwender seinen aktiven Beitrag bei der Erfassung, dem Recycling und der Wiederverwendung von elektrischem oder elektronischem Abfall leisten.

• Die uneingeschränkte Entsorgung von Elektronikabfall schadet der öffentlichen Gesundheit und der Qualität der Umwelt.

- Elektronischer Abfall darf unter keinen Umständen mit dem normalen Restmüll entsorgt werden.

- Wie auf der Geschenkverpackung und auf dem Produkt vermerkt, ist es für den Anwender höchst empfehlenswert, die "Bedienungsanleitung" aufmerksam zu lesen.

- Hersteller und Händler übernehmen keine Verantwortung für inkorrekte Messwerte und Folgen, die sich daraus ergeben.

- Dieses Produkt darf nicht für medizinische Zwecke oder für die Information der Öffentlichkeit benützt werden.

- Dieses Produkt ist nur für den Heimgebrauch als Indikator des künftigen Wetters gedacht und liefert keine 100%-ige Genauigkeit. Die Wettervorhersagen dieses Gerätes sind als Anhaltswerte zu sehen und stellen keine absoluten genauen Voraussagen dar.

• Die technischen Daten dieses Gerätes können ohne vorherige Ankündigung geändert werden.

- Dieses Gerät ist kein Spielzeug. Außerhalb der Reichweite von Kindern aufbewahren.

- Diese Anleitung darf ohne schriftliche Genehmigung durch den Hersteller auch nicht auszugsweise vervielfältigt werden.

Kurztext der Konformitätserklärung: Wir erklären hiermit, daß diese Funkanlage die wesentlichen Anforderungen der R&TTE Direktive 1999/5/EG erfüllt.
