BEDIENUNGSANLEITUNG 7.0R Maxxus

Index	2
Sicherheitshinweise	3
Geräteübersicht	4
Montage	4 - 8
Sitzeinstellung	9
Transport, Standort & Lagerung	9
Pflege, Reinigung & Wartung	10
Netzkabel	10
Cockpit	11 - 17
Herzfrequenzmessung	18
Warnhinweis zur Puls- und Herzfrequenzmessung	19
Pulsmessung über Handsensoren	19
Herzfrequenzmessung über Brustgurt	19
Trainingsempfehlungen	20 - 21
Technische Details	22
Entsorgung	22
FAQ - Häufig gestellte Fragen	23
Zubehör	23

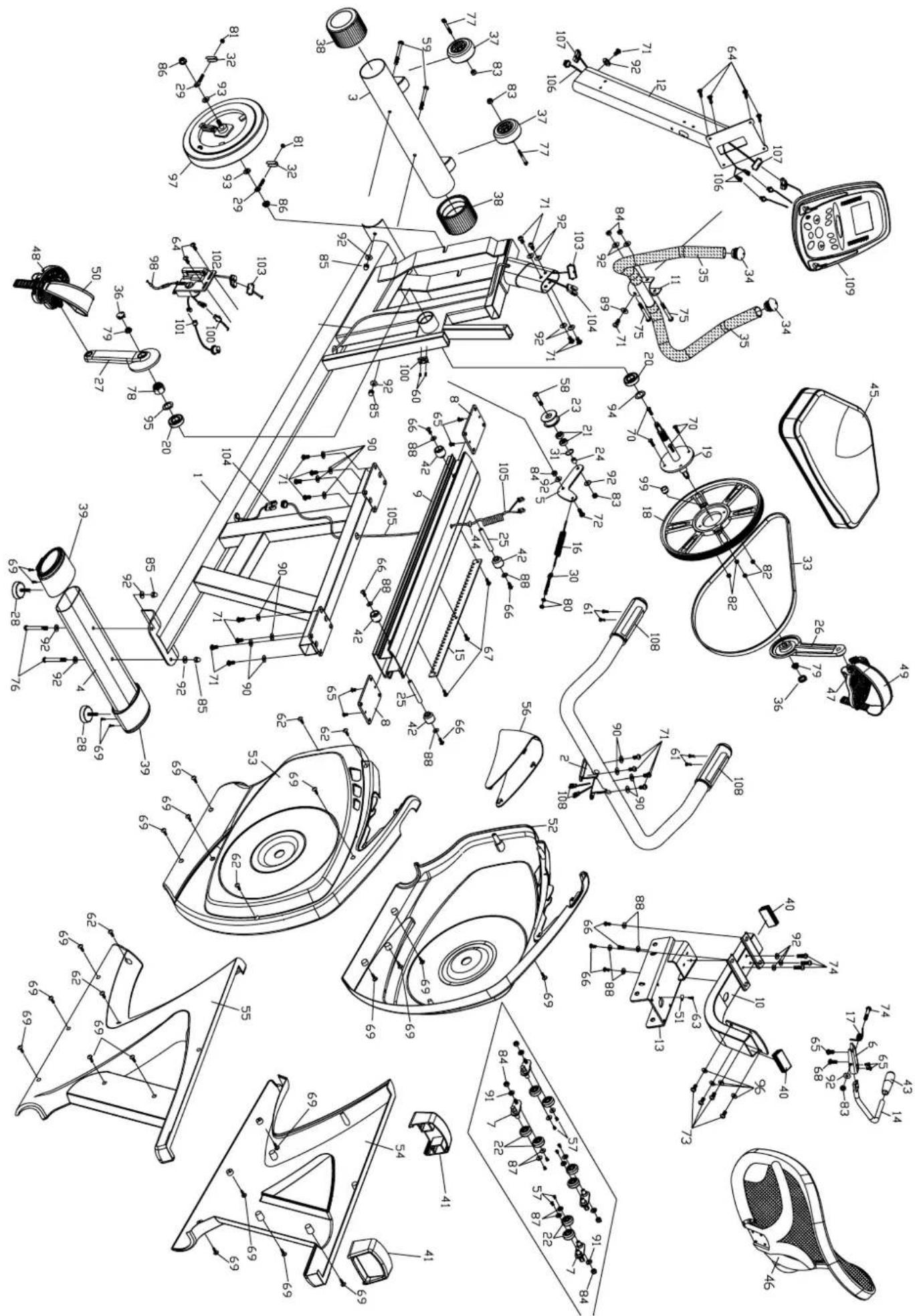

Explosionszeichnung	24
Teileliste	25 - 26
Gewährleistung	27
Garantiebedingungen - private Nutzung	28
Garantiebedingungen - gewerbliche Nutzung	29
Registrierung	30
Reparaturauftrag / Schadensmeldung	31

Bevor Sie mit dem Training beginnen, machen Sie sich bitte unbedingt mit der gesamten Bedienungsanleitung, insbesondere den Sicherheitsinformationen, den Wartungs- & Reinigungs- und Trainingsinformationen vertraut. Sorgen Sie auch dafür, dass jeder der dieses Trainingsgerät nutzt, ebenfalls mit diesen Informationen vertraut ist und diese beachtet.

Halten Sie unbedingt die Wartungs- und Sicherheitsanweisungen dieser Anleitung exakt ein.

Dieses Trainingsgerät darf ausschließlich für seinen bestimmten Einsatz genutzt werden.

Eine zweckentfremdete Nutzung kann ein Risiko für mögliche Unfälle, Schäden der Gesundheit oder die Beschädigungen des Trainingsgerätes bewirken, für die seitens des Vertreibers keine Haftung übernommen wird.

Stromanschluss

• Es wird eine Netzspannung von 220-230V für den Trainingsbetrieb des Gerätes benötigt.
• Das Trainingsgerät darf nur mit dem im Lieferumfang enthaltenen Netzkabel an eine geerdete, mit 16 A einzeln abgesicherte und vom Fachmann installierte Steckdose angeschlossen werden.
• Trennen Sie den Netzstecker immer von der Steckdose wenn Sie den Standort des Trainingsgerätes verändern wollen.
• Vor der Durchführung von Reinigungs-, Wartungs- oder sonstigen Arbeiten trennen Sie den Netzstecker immer von der Steckdose.
• Verzichten Sie bei der Verbindung des Netzsteckers mit einer Steckdose auf Steckdosenleisten und Kabelrollen.
• Bei der Verwendung einer Kabelverlängerung, achten Sie unbedingt darauf, dass diese den Richtlinien und Bestimmungen des VDE entspricht.
• Verlegen Sie das Netzkabel immer so, das es weder beschädigt werden kann, noch eine Stolperfalle darstellt.
• Elektrische Geräte, wie z.B. Handy, PC, Fernseher (LCD, Plasma, Röhre, etc.), Spielkonsolen, etc. senden während deren Betrieb und im Stand-by-Modus elektromagnetische Strahlung aus. Halten Sie diese Geräte von Ihrem Trainingsgerät fern, da es zu Fehlfunktionen, Störungen und Falschangaben, insbesondere bei der Herzfrequenzmessung kommen kann.
• Aus Sicherheitsgründen trennen Sie das Netzkabel immer bei Nichtgebrauch des Gerätes von der Steckdose.

Trainingsumgebung

• Wählen Sie eine Stellfläche, die Ihnen auf allen Seiten des Trainingsgerätes optimalen Freiraum und größtmögliche Sicherheit bietet. Hierbei sollte die Sicherheitsfläche hinter dem Trainingsgerät mindestens 100 cm, seitlich zum Trainingsgerät mindestens 100 cm und vor dem Trainingsgerät 100 cm betragen.
• Achten Sie auf eine gute Belüftung und optimale Sauerstoffversorgung während des Trainings. Zugluft ist hierbei zu vermeiden.
• Ihr Trainingsgerät ist nicht für eine Nutzung im Freien geeignet, deshalb ist die Lagerung und das Training mit Ihrem Gerät nur innerhalb temperierter, trockener und sauberer Räume möglich.
• Der Temperaturbereich für Betrieb und Lagerung sollte zwischen mindestens 10° und maximal 30° Celsius liegen.
• Der Betrieb und die Lagerung Ihres Trainingsgerätes in Nassbereichen, wie z.B. Schwimmbädern, Saunen, etc. ist nicht möglich.
• Achten Sie darauf, dass Ihr Trainingsgerät während des Betriebes und im Ruhezustand immer auf einem befestigten, ebenen und sauberen Untergrund steht. Unebenheiten im Untergrund müssen entfernt bzw. ausgeglichen werden.
• Um empfindliche Böden, wie Holz, Lamina, Fliesen, etc. zu schonen und vor Beschädigungen wie Kratzern zu schützen, empfiehlt es sich eine MAXXUS ^® Bodenschutzmatte dauerhaft unter das Gerät zu legen. Achten Sie darauf, dass die Unterlage gegen ein mögliches Verrutschen gesichert ist.
• Stellen Sie das Trainingsgerät nicht auf helle oder weiße Teppichböden oder Teppiche, da die Standfüße des Gerätes abfärben können.
• Achten Sie darauf, dass Ihr Trainingsgerät inklusive des Netzkabels nicht mit heißen Gegenständen in Kontakt kommt und ein ausreichender Sicherheitsabstand zu sämtlichen Wärmequelle, wie z.B. Heizung, Öfen, offene Kamine, etc. eingehalten wird.

Persönliche Sicherheitshinweise für das Training

- Bei Nichtbenutzung des Trainingsgerät entfernen Sie das Netzkabel um so eine unsachgemäße bzw. unkontrollierte Nutzung von Dritten, wie z.B. Kindern zu verhindern.

- Sie sollten vor Beginn Ihres Trainings einen Gesundheitscheck bei Ihrem Arzt durchführen.

- Bei körperlichem Unwohlsein bzw. Atemproblemen beenden Sie das Training sofort.

- Beginnen Sie Ihr Trainingseinheiten immer mit einer niedrigen Belastung und steigern Sie diese im Verlauf Ihres Trainings gleichmäßig und schonend. Reduzieren Sie gegen Ende Ihrer Trainingseinheit die Belastung wieder.

- Achten Sie darauf, dass Sie während des Trainings geeignete Sportbekleidung und Sportschuhe tragen. Beachten Sie, dass weite Kleidungsstücke sich während des Trainings im Laufgurt oder den Laufrollen verfangen kann.

- Ihr Trainingsgerät kann ausschließlich nur von einer Person gleichzeitig benutzt werden.

- Prüfen Sie vor jedem Training, ob sich Ihr Gerät in einem einwandfreien Zustand befindet. Benutzen Sie Ihr Trainingsgerät niemals, wenn es Fehler oder Defekte aufweist.

- Selbständige Reparaturarbeiten können nur nach Absprache und Genehmigung durch unserer Serviceabteilung und ausgeführt werden. Hierbei dürfen nur Original-Ersatzteile verwendet werden.

- Ihr Trainingsgerät muss nach jeder Nutzung gereinigt werden. Entfernen Sie insbesondere sämtliche Verunreinigungen, die durch Körperschweiß oder andere Flüssigkeiten hervorgerufen wurden.

- Achten Sie immer darauf, dass Flüssigkeiten (Getränke, Körperschweiß, etc.) in keinem Fall in die Vibrationsplatte bzw. in das Cockpit eindringen kann, da dies zu Korrosionen und Beschädigung der mechanischen und elektronischen Bauteile führen kann.

- Ihr Trainingsgerät ist für die Nutzung durch Kinder nicht geeignet.

- Während des Trainings müssen Dritte - insbesondere Kinder und Tiere - einen ausreichenden Sicherheitsabstand einhalten.

- Prüfen Sie vor jedem Training ob sich Gegenstände unter Ihrem Trainingsgerät befinden und entfernen Sie diese in jedem Fall. Trainieren Sie niemals mit Ihrem Trainingsgerät, wenn sich Gegenstände darunter befinden.

- Achten Sie immer darauf, dass Ihr Trainingsgerät nicht von Kindern als Spielzeug oder Klettergerät zweckentfremdet wird.

- Achten Sie darauf, dass Sie und Dritte niemals Körperteile in die Nähe von beweglichen Mechanismen bringen.

Die Konstruktion dieses Trainingsgerätes beruht auf dem aktuellsten technischen und sicherheitstechnischen Stand.

Dieses Trainingsgerät sollte ausschließlich von erwachsenen Personen genutzt werden! Extremes, falsches und/oder ungeplantes Training kann zu Gesundheitsschäden führen! Dieses Trainingsgerät ist für den nichttherapeutischen Einsatz geeignet.

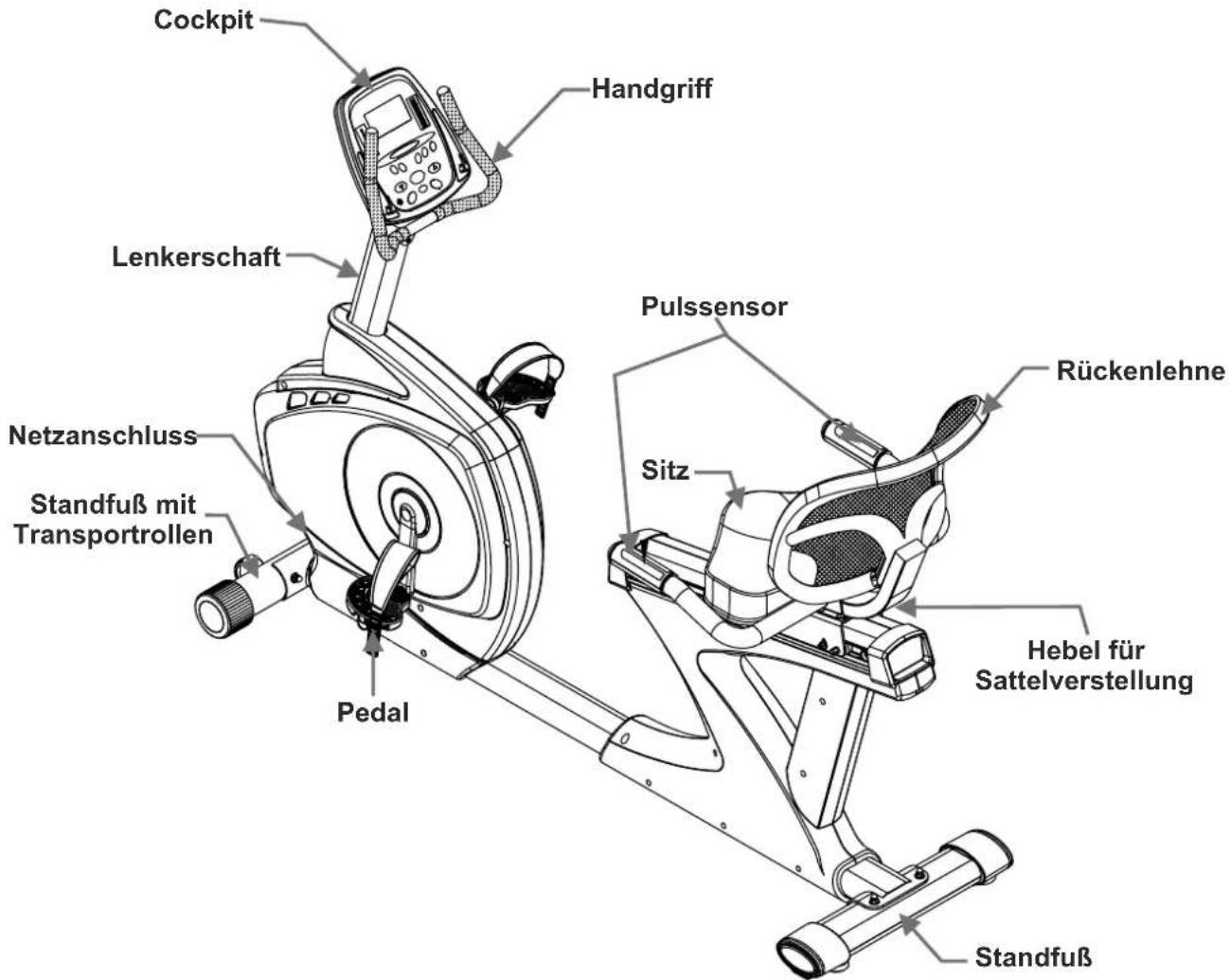

Geräteübersicht

Cockpit Handgriff Lenkerschaft Pulssensor Rückenlehne Netzanschluss Standfuß mit Transportrollen Sitz Pedal Hebel für Sattelverstellung Standfuß

Montage

Packen Sie alle Teile des Lieferumfanges vorsichtig aus. Greifen Sie hierbei unbedingt auf die Hilfe einer zweiten Person zurück, da einige Bauteile Ihres Trainingsgerätes sperrig und schwer sind.

Überprüfen Sie vor der Montage die Vollständigkeit des Befestigungsmaterials (Schrauben, Muttern, etc.) und der Bauteile anhand der Teile- und Befestigungsmaterialliste auf den vorherigen Seiten dieser Anleitung.

Führen Sie die Montage sorgsam aus, da Beschädigungen bzw. Mängel, die aufgrund von Montagefehlern entstanden sind, in keinem Fall durch die Gewährleistung bzw. Garantie abgedeckt werden. Lesen Sie deshalb die Anleitung vor der Montage genau durch, halten Sie die Abfolge der Montageschritte exakt ein und befolgen Sie die Anweisungen der einzelnen Montageschritte.

Die Montage des Trainingsgerätes muss gewissenhaft von erwachsenen Personen durchgeführt werden.

Führen Sie die Montage Ihres Trainingsgerät an einem Ort aus, der eben, sauber und frei von, bei der Montage behindernden Gegenständen ist. Führen Sie die Montage mit 2 Personen aus. Erst nach vollständig beendeter Montage Ihres Trainingsgerätes kann mit dem Training begonnen werden.

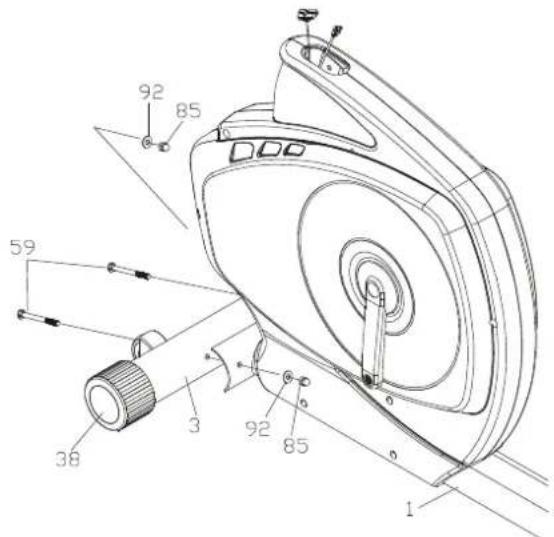

Schritt 1.1: Montage des vorderen Standrohres

Befestigen Sie das vordere Standrohr mit Transportrollen (3) mit je zwei Schlossschrauben M8x85 (59), zwei Unterlegscheiben M8 (92) und zwei Hutmutter M8 (85) an der vorderen Aufnahme des Basisrahmens.

92 85 59 3 92 85 38 1

Montage

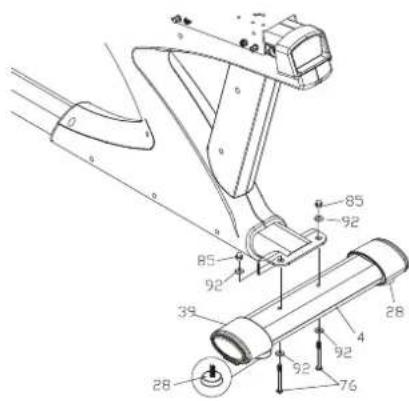

Schritt 1.2: Montage des hinteren Standrohres

Befestigen Sie das hintere Standrohr mit Höhenverstellung (4) mit je Innensechskantschrauben M8x65 (76), vier Unterlegscheiben M8 (92) und zwei Hutmuttern M8 (85) an der hinteren Aufnahme des Basisrahmens. Justieren Sie die Standfüße (28) so, dass das Trainingsgerät eben und sicher steht. Drehen Sie hierzu die Standfüße bis zum Anschlag an und drehen Sie diese dann, je nach Bedarf, soweit Richtung Untergrund, bis beide festen Bodenkontakt haben. Ob das Gerät eben steht überprüfen Sie am Besten mit einer Wasserwaage.

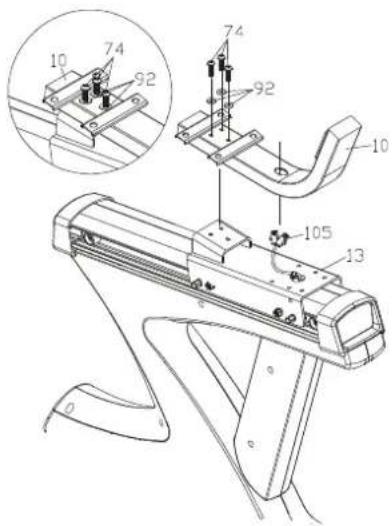

Schritt 2: Montage des Sitzrahmens

Führen Sie die Kabel der Handpulsmessung (105), die aus dem Gleitschlitten (13) durch die Öffnung des Sitzrahmens (10).

Befestigen Sie den Sitzrahmen (10) am Gleitschlitten des Sitzes (13) von oben mit drei Innensechskantschrauben M8x45 (74) und drei Unterlegscheiben M8 (92).

Achtung: Drehen Sie die Innensechskantschrauben M8x45 (74) nur handfest an. Diese werden erst im nächsten Schritt fest angezogen.

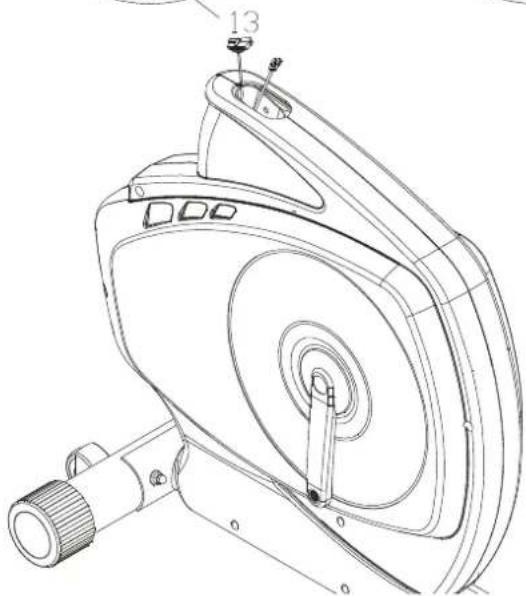

Schritt 3: Montage des Sitzhandgriffes

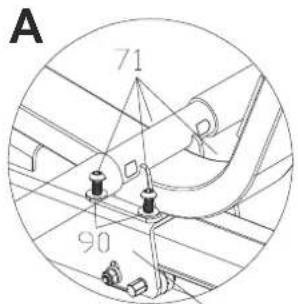

A.) Befestigen Sie den Sitzhandgriff (2) am Gleitschlitten des Sitzes (13) mit vier Innensechskantschrauben M8x15 (71) und vier Unterlegscheiben M8 (90). Drehen Sie die Schrauben nur handfest an.

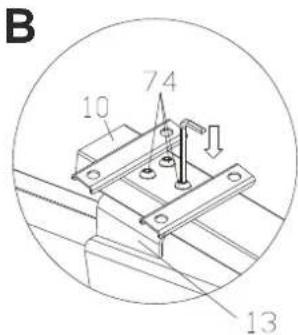

B.) Ziehen Sie nun die Innensechskantschrauben (74), die Sie bei Montageschritt 2 nur handfest angedreht haben, fest an.

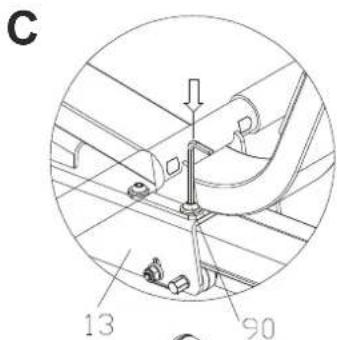

C.) Ziehen Sie nun die in Schritt A nur handfest angezogenen Innensechskantschrauben (71) fest an.
D.) Verbinden Sie dann die Handpulskabel (105) die aus dem Sitzhandgriff ragen, mit den Verbindungskabeln (108) die aus dem Rückenlehnenrahmen (10) ragen.
E.) Stecken Sie dann den Handhebel (14) in die sich an der rechten Seite des Gleitschlittens (13) befindliche Aufnahme (6). Befestigen Sie den Handhebel dann mit zwei Linsenkopfschrauben M5x15 (65).

A 71 90

B 10 74 13

C 13 90

D 105 108

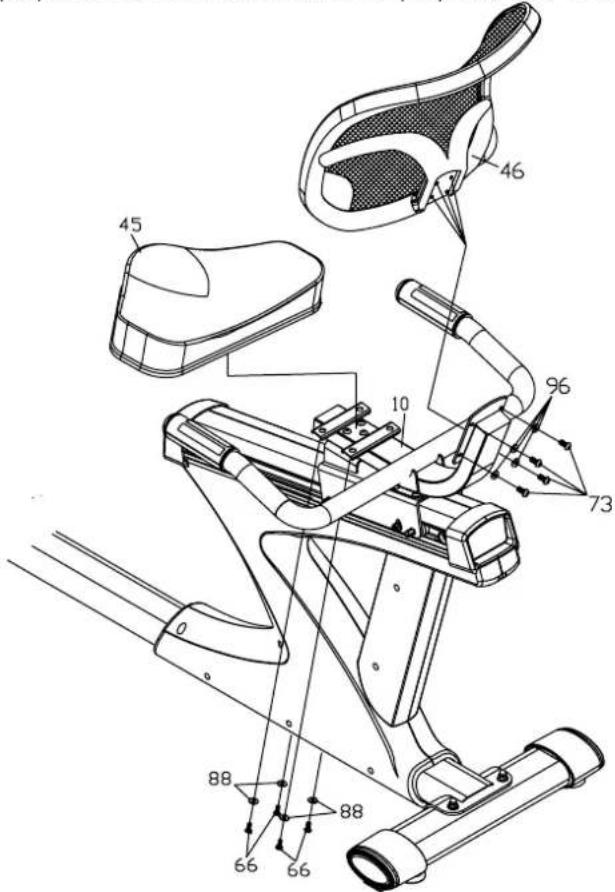

Schritt 4.1: Montage des Sitzes und der Rückenlehne

Befestigen Sie den Sitz (45) am Sitzrahmen (10) mit vier Kreuzschlitzschrauben M6x15 (66) und vier Unterlegscheiben M6 (88).

Befestigen Sie die Rückenlehne (46) mit vier Schrauben M6x20 (73) und vier Federscheiben M6 (96) am Sitzrahmen (10).

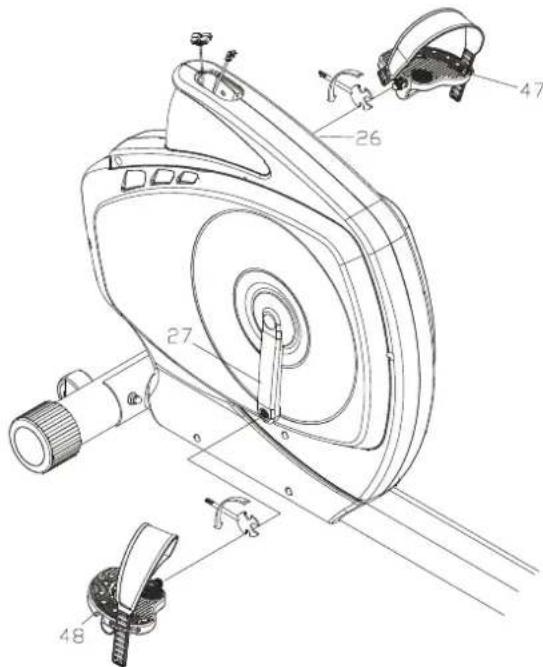

Schritt 4.2: Montage der Pedale

Setzen Sie das Gewinde der rechten Pedal (47) in die Aufnahme des rechten Pedalarms (26) ein und schrauben Sie diese im Uhrzeigersinn fest. Setzen Sie dann das Gewinde der linken Pedal (48) in die Aufnahme des linken Pedalarms (27) ein und schrauben Sie diese gegen den Uhrzeigersinn fest.

Zur besseren Unterscheidung ist das rechte Pedal mit einem „R“ und das linke Pedal mit einem „L“ markiert.

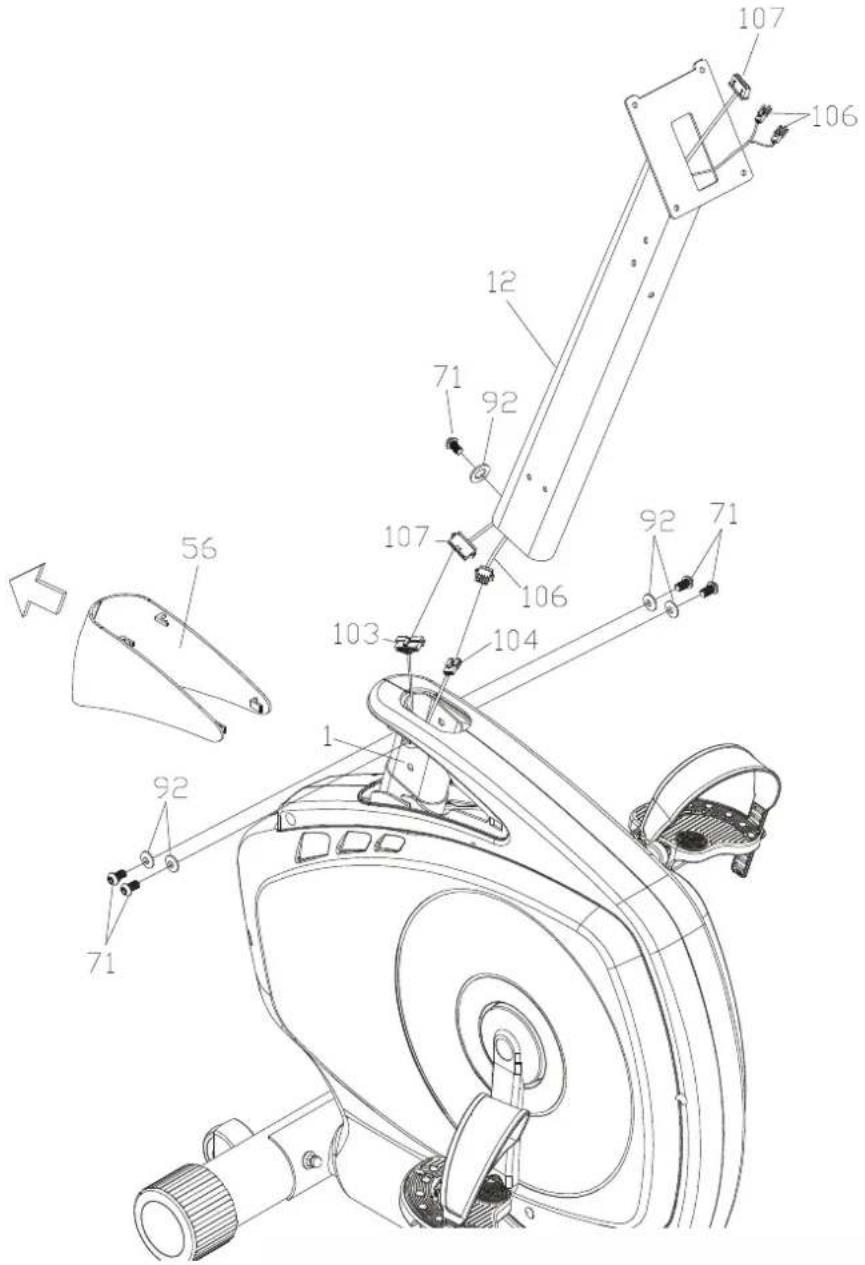

Schritt 5: Montage des Lenkerschaftes

Ziehen Sie die Lenkerschaftsabdeckung (56) vorsichtig aus dem Hauptgehäuse.

Verbinden Sie nun die beiden Kabel (107 & 106) die unten aus dem Lenkerschaft (12) ragen mit den beiden Kabeln (104 & 103), die aus der Lenkerschaftsaufnahme des Basisrahmens ragen.

Kabelverbindungen:

Basisrahmen: Lenkerschaft:

Pulssensorkabel (104) Pulssensorkabel (106)

Cockpitkabel(103) Cockpitkabel (107)

Setzen Sie nun den Lenkerschaft (12) in die Aufnahme des Basisrahmens ein.

Befestigen Sie diesen dann seitlich mit vier Sschrauben M8x15 (71) und vier Unterlegscheiben M8 (92), sowie von vorne mit einer Schrauben M8x15 (71) und zwei Unterlegscheiben M8 (92).

⚠️ ACHTUNG: Achten Sie beim Einsetzen und Befestigen des Lenkerschaftes (12) unbedingt drauf, dass Sie die Kabel nicht quetschen oder beschädigen.

Setzen Sie nun die Lenkerschaftsabdeckung (56) wieder im Hauptgehäuse ein.

Tipp:

Setzen Sie erst alle Schrauben mit Unterlegscheiben und Muttern in die entsprechenden Gewindebohrung ein und ziehen Sie diese nur leicht an. Ziehen Sie alle Schrauben erst dann fest an, wenn diese passgenau sitzen.

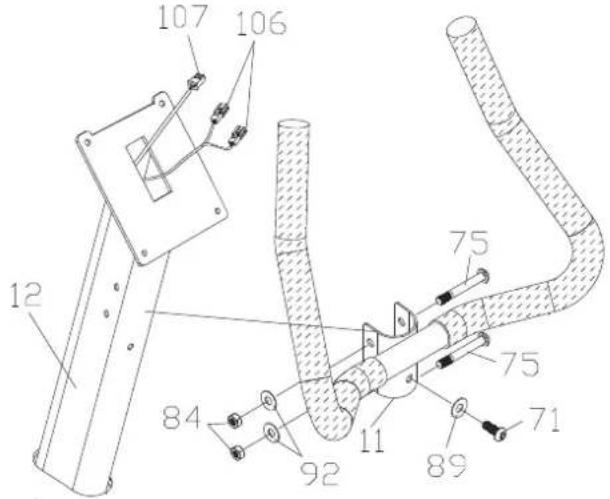

Schritt 6: Montage des Handgriffes

Befestigen Sie den Handgriff (11) am Lenkerschaft (12) seitliche mit zwei Innensechskantschraube M8x57 (75), zwei Unterlegscheiben M8 (92) und zwei Sicherungsmuttern M8 (84).

Von vorne befestigen Sie den Handgriff (11) mit einer Innensechskantschraube M8x15 (71) und einer Wellscheibe M8 (89).

Tipp: Setzen Sie erst alle Innensechskantschrauben mit Unterlegscheiben in die entsprechenden Gewindebohrung ein und ziehen Sie diese nur leicht an. Ziehen Sie alle Schrauben erst fest an, wenn diese passgenau sitzen.

107 106 12 84 92 11 75 75 71 89

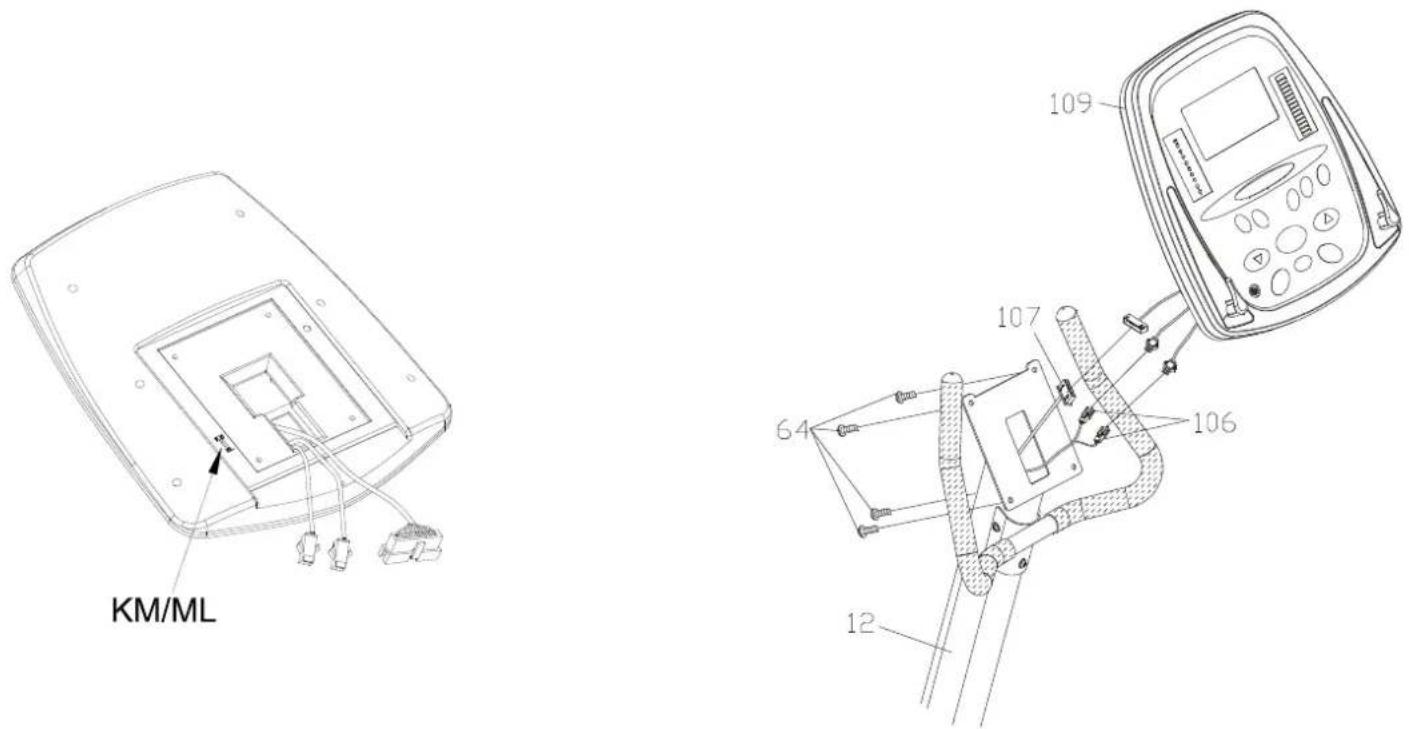

Schritt 8: Montage des Cockpit

Bevor Sie das Cockpit (109) montieren, überprüfen Sie, ob der auf der Rückseite des Cockpits angebrachte Schalter für die Maßeinheiten auf „KM“ steht. Sollte er auf „ML“ stehen, so wird die Geschwindigkeit in Meilen pro Stunde und die Entfernung in Meilen angegeben.

ACHTUNG: In der Verpackung des Cockpits befinden sich ebenfalls die beiden Lesehalter. Drücken Sie diese wie unten abgebildet in die beiden dafür auf der Vorderseite des Cockpits vorgesehenen Öffnungen.

Verbinden Sie dann die beiden Anschlusskabel des Handpulses (106) die aus dem Lenkerschaft (11) ragen mit den entsprechenden Kabeln, die aus dem Cockpit (109) ragen.

Verbinden Sie nun das Cockpitkabel (107), das aus dem Lenkerschaft (12) ragt, mit dem entsprechenden Kabel, das aus dem Cockpit (109) ragt.

Befestigen Sie nun das Cockpit (109) mit vier Linsenkopfschrauben M5x10 (64) am Cockpithalter des Lenkerschaftes (12).

KM/ML 109 107 106 64 12

Längsrichtung des Sitzes

Die Längsrichtung des Sitzes wird über den Handhebel, der sich rechts unterhalb des Sitzes befindet reguliert.

Zur individuellen Einstellung der optimalen Sitzposition, setzen Sie sich auf den Sitz, drücken den Handhebel herunter und drücken sich mit den Füßen gegen die Pedale nach hinten, oder ziehen sich nach vorne. Wenn Sie die optimale Sitzposition eingestellt haben, ziehen Sie den Handhebel wieder nach oben um den Sitz zu arretieren.

So finden Sie die optimale Sitzposition:

Stellen Sie sicher, dass Sie die Schuhe tragen, die Sie auch während des Trainings tragen möchten. Ideal hierfür sind bequeme Lauf- oder Sportschuhe.

Stellen Sie die Pedalposition so ein, dass der rechte Pedalarm waagrecht nach vorne weist, sich die rechte Pedale also am vom Benutzer entferntesten Punkt ihres Bewegungsradius befindet.

Setzen Sie sich nun auf den Sitz und stellen Sie die Ferse Ihres rechten Fußes auf die rechte Pedale. Nun sollte Ihr Bein fast komplett durchgestreckt sein. Sollte dies nicht der Fall sein, verändern Sie die Sattelhöhe so lange bis Ihr rechtes Bein in dieser Position fast komplett durchgestreckt ist.

Stellen Sie nun den Fußballen auf die Pedale. Jetzt sollte Ihr Bein leicht angewinkelt sein. Dies ist die ideale Trainingsposition.

ACHTUNG:

Trainieren Sie niemals mit einer Sitzposition, bei der Ihre Beine an der entferntesten Position der Pedale komplett durchgestreckt sind.

Transport, Standort & Lagerung

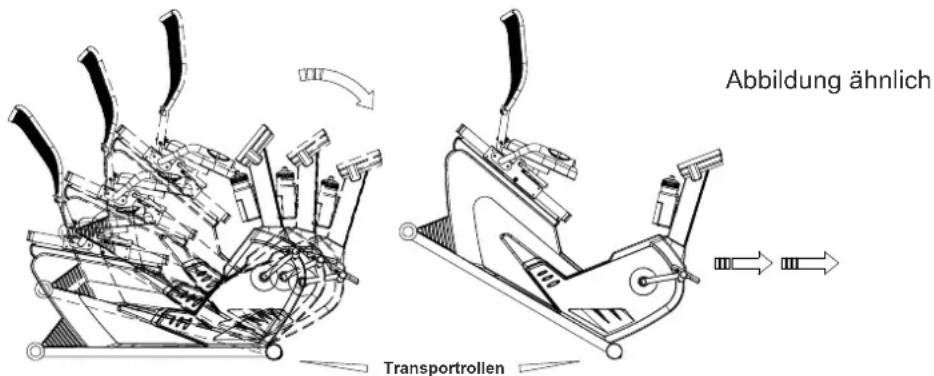

Transport

Um Ihr Trainingsgerät einfach und sicher transportieren zu können, ist das vordere Standrohr mit Transportrollen ausgestattet.

Um das Trainingsgerät zu transportieren, stellen Sie sich vor den Lenkerschaft und greifen mit beiden Händen den Lenker. Ziehen Sie nun das Trainingsgerät, mit leichtem Druck nach unten, zu sich. Drücken Sie den Lenker soweit nach unten, dass das hintere Standrohr keinen Bodenkontakt mehr hat und das Hauptgewicht des Trainings-gerätes auf den Transportrollen liegt.

Nun können Sie das Trainingsgerät über die Transportrollen einfach an die gewünschte Position ziehen. Achten Sie beim Anheben, Transportieren und Absetzen immer darauf, dass Sie einen festen und sicheren Stand haben.

Abbildung ähnlich Transportrollen

Standort & Lagerung

Dieses Trainingsgerät wurde für die ausschließliche Nutzung in trockenen, wohltemperierten Innenbereichen konzipiert. Die Nutzung bzw. die Lagerung in Feucht- bzw. Nassbereichen, wie Sauna, Schwimmbad, etc. und in Freibereichen, wie Balkon, Terrasse, Garten, Garage, etc. ist ausgeschlossen.

An diesen Standorte kann es aufgrund der dort meist herrschenden hohen Luftfeuchtigkeit und niedrigen Temperaturen zu Defekten an der Elektronik, Korrosion und Rost kommen. Für Beschädigungen dieser Art bestehen keinerlei Gewährleistungsansprüche.

Als Stand- und/oder Lagerort Ihres Trainingsgerätes wählen Sie bitte eine trockene, ebene und wohltemperierte Trainings- bzw. Lagerfläche. Achten Sie in Ihrem eigenen Sinne auch darauf, dass der Trainingsort während des Trainings ausreichend belüftet ist, um eine optimale Sauerstoffversorgung zu ermöglichen.

Bevor Sie Ihr Trainingsgerät nach längerem Nichtgebrauch wieder in Betrieb nehmen, vergewissern Sie sich unbedingt zuvor ob alle Befestigungsteile fest und sicher sitzen.

Pflege, Reinigung & Wartung

ACHTUNG

Bevor Sie mit Reinigungs-, Wartungs- und/oder Reparaturarbeiten beginnen, muss das Trainingsgerät komplett vom Stromnetz getrennt sein Dies ist erst dann der Fall, wenn das Netzkabel von der Steckdose und dem Trainingsgerät getrennt wurde. Ziehen Sie daher zuerst den Netzstecker aus der Steckdose und trennen Sie dann das Netzkabel vom Trainingsgerät. Das Netzkabel darf erst dann wieder an das Trainingsgerät und das Stromnetz angeschlossen werden, wenn alle Arbeiten vollständig beendet wurden und der einwandfreie Trainingszustand des Gerätes wieder hergestellt wurde.

Reinigung

Reinigen Sie Ihr Trainingsgerät nach jeder Trainingseinheit. Benutzen Sie hierzu ein feuchtes Tuch und Seife. Verwenden Sie auf keinen Fall Lösungsmittel.

Das regelmäßige Reinigen trägt maßgeblich zum Erhalt und Langlebigkeit Ihres Trainingsgerätes bei. Beschädigungen, die durch Körperschweiß oder andere Flüssigkeiten entstanden sind, werden in keinem Fall durch die Gewährleistung abgedeckt. Achten Sie auch während des Trainings darauf, dass keine Flüssigkeit in das Trainingsgerät oder den Computer eindringen kann.

Wartung

Da in Ihrem Trainingsgerät nur geschlossene Lager verwendet wurden, ist eine Schmierung der Lager nicht erforderlich.

Überprüfung des Befestigungsmaterials

Prüfen Sie mindestens 1x im Monat den festen Sitz der Schrauben und Muttern. Ziehen Sie diese, falls nötig, wieder fest an.

Überprüfung der Bauteile

Überprüfen Sie vor jedem Training den sicheren Sitz von Sattel, Sattelrohr, Lenker und Pedale.

ACHTUNG: Trainieren Sie niemals, wenn ein oder mehrere dieser Bauteile lose sind.

Netzkabel

Netzadapter

Stecken Sie das Anschlusskabel des im Lieferumfang enthaltenen Netzadapters in die sich, an der vorderen, unteren Seite des Hauptgehäuses befindliche Anschlussbuchse ein. Verbinden Sie dann das Netzkabel des Netzadapters mit einer Steckdose.

⚠️ACHTUNG

Das Gerät darf nur an eine, vom Fachmann installierte und geerdete Steckdosen angeschlossen werden. Verwenden Sie zum Anschluss des Trainingsgerätes keine Mehrfachsteckdosen. Wenn Sie ein Verlängerungskabel einsetzen, so muss dies den Richtlinien des VDE entsprechen.

Anschließen des Gerätes

Verbinden Sie immer zuerst das Netzkabel mit dem Trainingsgerät, bevor Sie es mit einer Steckdose verbinden. Wenn Sie Ihr Trainingsgerät vom Stromnetz trennen wollen, ziehen Sie immer zuerst das Netzkabel aus der Steckdose.

Einschalten des Gerätes

Verbinden Sie das Anschlusskabel des im Lieferumfang enthaltenen Netzadapters zuerst mit dem Trainingsgerät und dann mit der Steckdose. Nun schaltet sich das Cockpit automatisch ein. Sollte das Trainingsgerät bereits mit dem Stromnetz verbunden sein, sich das Cockpit aber im Stand-By-Modus befinden, so aktivieren Sie das Cockpit durch Drücken einer beliebigen Taste oder durch das Bewegen der Pedale.

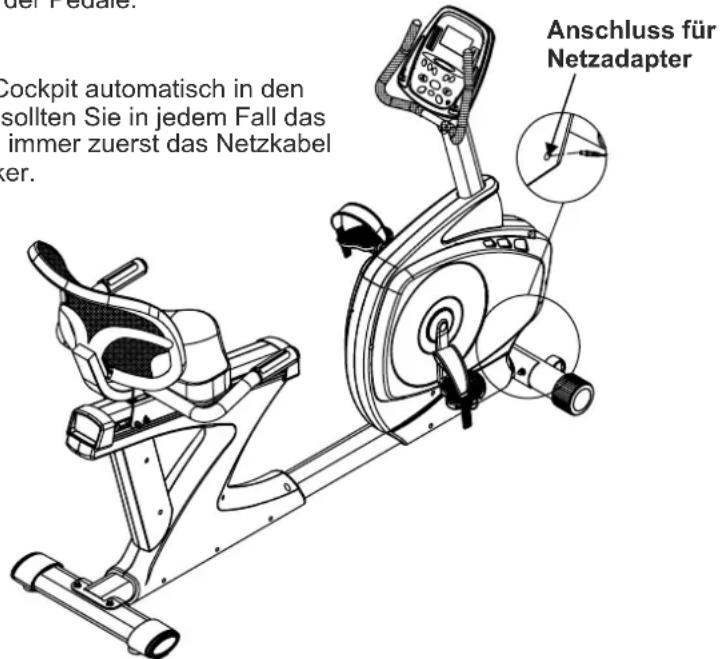

Ausschalten des Gerätes

Bei einer Inaktivität von mehr als 4 Minuten schaltet das Cockpit automatisch in den Stand-By-Modus. Sobald Sie Ihr Training beendet haben sollten Sie in jedem Fall das Trainingsgerät vom Stromnetz trennen. Ziehen Sie hierzu immer zuerst das Netzkabel aus der Steckdose und entfernen Sie dann den Netzstecker.

Netzadapter

der Pedale. Cockpit automatisch in den sollten Sie in jedem Fall das immer zuerst das Netzkabel ter. Anschluss für Netzadapter

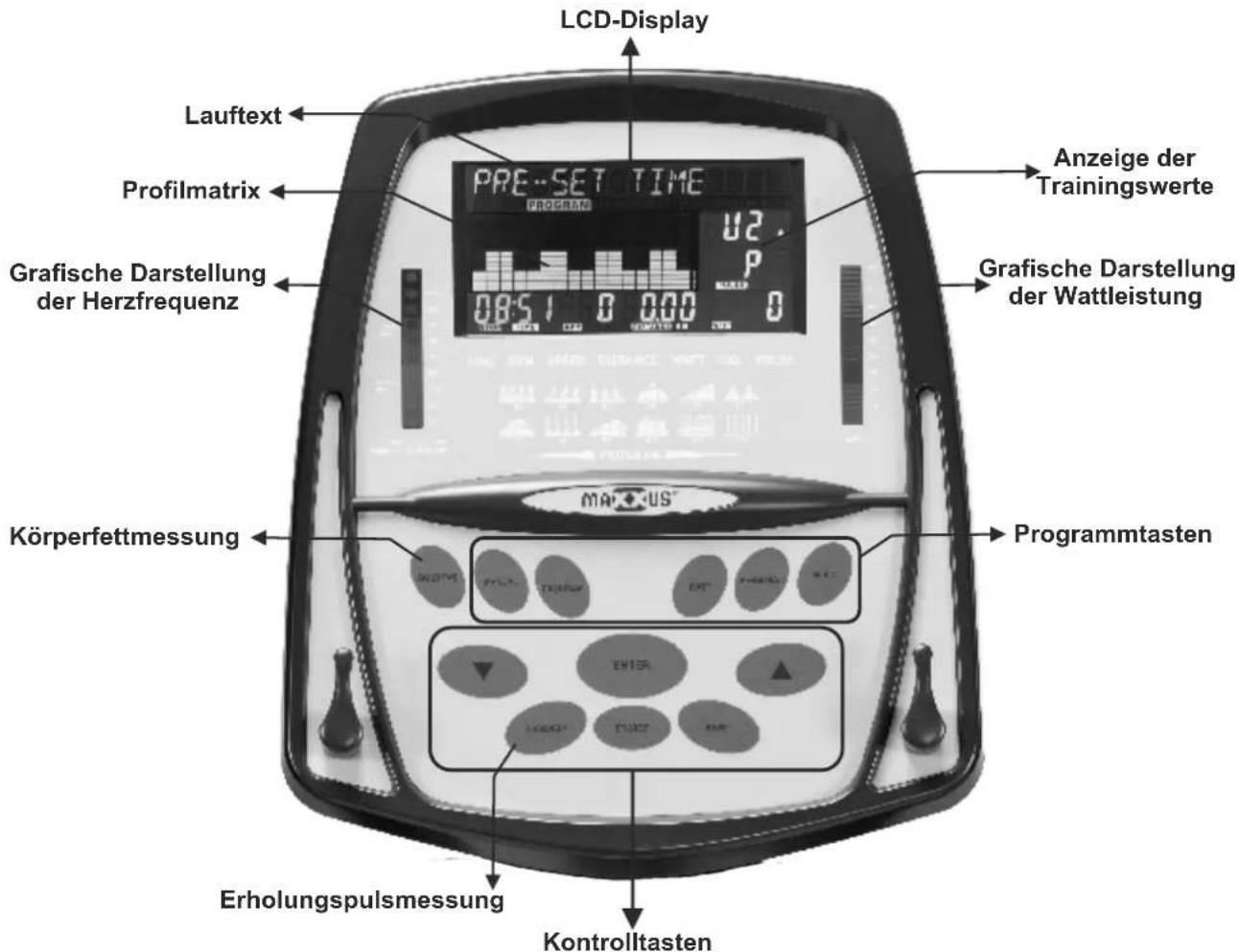

LCD-Display Lauftext Profilmatrix Grafische Darstellung der Herzfrequenz Anzeige der Trainingswerte PREF SET TIME 02 P 08:51 0 0.00 0 Grafische Darstellung der Wattleistung Körperfettmessung Programmtasten Erholungspulsmessung Kontrolltasten

Das Cockpit informiert über folgende Trainingswerte:

SPEED - Geschwindigkeit in km/h

Dieser Wert zeigt die aktuelle Trainingsgeschwindigkeit von 0,1 bis maximal 99,9 km/h.

RPM - Pedalumdrehung pro Minute

Dieser Wert zeigt die Pedalumdrehungen pro Minute von 0 bis maximal 999 RPM an.

Trainierte Sportler sollten mit einer RPM von 70 bis 80 trainieren.

Die Werte für SPEED und RPM werden in einem Wechsel von 6 Sekunden im gleichen Anzeigefenster abgebildet.

TIME - Trainingszeit

Dieser Wert zeigt die bisher absolvierte Trainingszeit des aktuellen Trainings von 0:00 bis maximal 99:59 Minuten an.

DISTANCE - Trainingsstrecke

Dieser Wert zeigt die bisher absolvierte Trainingsstrecke des aktuellen Trainings von 0,0 bis maximal 99,99 Kilometern an.

CALORIES - Kalorienverbrauch\*

Dieser Wert zeigt den bisher verbrauchten Kalorien des aktuellen Trainings von 0 bis maximal 999 Kalorien an.

WATT - Leistung in Watt\*\*

Dieser Wert zeigt die aktuelle Leistung in Watt an.

Die Werte für CALORIES und WATT werden in einem Wechsel von 6 Sekunden im gleichen Anzeigefenster abgebildet.

\*Hinweis zur Kalorienmessung

Die Berechnung des Energieverbrauchs erfolgt mittels einer allgemeinen Formel. Es ist nicht möglich einen individuellen Energieverbrauch exakt zu ermitteln, da hierzu eine Vielzahl persönlicher Daten benötigt werden. Es handelt es sich bei dem angezeigten Energieverbrauch um einen angenäherten und nicht um einen exakten Wert.

\*\*Hinweis zur Wattleistung

Da es sich bei diesem Trainingsgerät um ein für nichttherapeutische Zwecke geeignetes gerät handelt, ist der angezeigt Wattwert kein geeichter, sondern nur an angenäherter Richtwert.

PULSE - Puls- bzw. Herzfrequenz

Dieser Wert zeigt:

- bei Verwendung der Handpulssensoren die aktuelle Pulsfrequenz von 30 bis maximal 240 Herzschlägen/Minute an.

- bei Verwendung eines Sende-Brustgurtes (nicht im Lieferumfang enthalten) die aktuelle Herzfrequenzfrequenz von 30 bis maximal 240 Herzschlägen/Minute an.

Der Empfang von Puls- bzw. Herzfrequenzwerten wird durch ein blinkendes Herzsymbol angezeigt.

Programmtasten

Über die Programmtasten kann das entsprechende Trainingsprogramm gewählt werden.

PROGRAM = 12 bereits installierte Trainingsprofile (P1\~P12)

PERSONAL = 4 freie Speicherplätze zur Erstellung und Speicherung eigener Trainingsprofile

H.R.C. = 4 herzfrequenzgesteuerte Trainingsprogramme

RECOVERY

Taste zur Messung des Erholungspulses

BODY FAT

Taste zur Messung des Körperfettanteils in %

▲▼Kontrolltasten

Die Kontrolltasten dienen zur Eingabe von Trainingswerten und zur Trainingssteuerung.

ENTER

Taste zur Bestätigung von Eingaben

ST/START

START-Funktion:

Durch Drücken der ST/START-Taste wird das gewählte Training gestartet. Wenn das Training unterbrochen wurde (Pausefunktion) wird es durch Drücken der ST/START-Taste wieder aufgenommen.

PAUSE-Funktion:

Durch Drücken der ST/START-Taste während des Trainings wird das aktuelle Training angehalten.

RESET

Taste zum Zurücksetzen aller Werte auf „Null“

Grafische Darstellung des aktuellen Puls- bzw Herzfrequenzbereiches

Diese grafische Darstellung zeigt den aktuellen Puls- bzw. Herzfrequenzbereich des Benutzers an. Lesen Sie hierzu auch das Kapitel „Herzfrequenzmessung“ in dieser Anleitung.

Grafische Darstellung der aktuellen Wattleistung

Diese grafische Darstellung zeigt die aktuelle Wattleistung des Benutzers an.

Anschließen des Gerätes

Verbinden Sie immer zuerst den Netzadapter mit dem Trainingsgerät, bevor Sie das Netzkabel mit einer Steckdose verbinden.

Wenn Sie Ihr Trainingsgerät vom Stromnetz trennen wollen, ziehen Sie immer zuerst das Netzkabel aus der Steckdose.

Einschalten des Gerätes

Sobald das Trainingsgerät mit dem Stromnetz verbunden ist schaltet sich das Cockpit automatisch ein. befindet sich das Cockpit im Stand-By-Modus schalten Sie es durch einmaliges Drücken einer beliebigen Taste ein.

Stand-By Modus

Einige Minuten nach Trainingsende schaltet das Cockpit automatisch in den Stand-By Modus. In diesem Modus wird die aktuelle Raumtemperatur angezeigt. Durch Drücken einer beliebigen Taste wird das Cockpit wieder aktiviert.

Ausschalten des Gerätes

Um das Trainingsgerät komplett auszuschalten ziehen Sie den netzadapter aus der Steckdose und trennen dann den Netzadapter vom Gerät. Um das Gerät gegen Missbrauch von Unbefugten zu schützen sollten Sie den Netzadapter immer getrennt vom Trainingsgerät aufbewahren. Stellen Sie sicher, dass der Netzadapter nicht vertauscht werden kann und irrtümlich ein anderer, nicht zum Gerät passender Netzadapter angeschlossen wird. Dies kann zu Beschädigung der Elektronik führen.

Benutzereinstellung

Nachdem das Cockpit eingeschalten wurde erscheint im Lauftext „PRE-SET USER“ und im Display blinkt „U1“. Es stehen 5 Nutzerprofile U0\~U4 zur Verfügung.

- U1\~U4 sind feste Speicherplätze, d.h. die Benutzerdaten werden dauerhaft gespeichert.

- U0 ist ein Gastspeicher, d.h. die Benutzerdaten werden nicht dauerhaft gespeichert.

Auswahl des Nutzerprofils

Wählen Sie mit den ▲▼-Tasten das gewünschte Nutzerprofil aus und bestätigen Sie Ihre Auswahl durch Drücken der ENTER-Taste.

Eingabe des Geschlechts

Im Lauftext „PRE-SET SEX“ und im Anzeigefenster blinkt.

Wählen Sie mit den ▲▼-Tasten Ihr Geschlecht aus und bestätigen Sie Ihre Auswahl durch Drücken der ENTER-Taste.

Eingabe des Alters

Im Lauftext „PRE-SET AGE“ und im Display blinkt der Wert für Alter.

Geben Sie mit den ▲▼-Tasten Ihr Alter ein, hierbei sind Eingaben von 10\~99 Jahre möglich.

Bestätigen Sie Ihre Auswahl durch Drücken der ENTER-Taste.

Eingabe der Körpergröße

Im Lauftext „PRE-SET HEIGHT“ und im Display blinkt der Wert für Körpergröße.

Geben Sie mit den ▲▼-Tasten Ihre Körpergröße ein, hierbei sind Eingaben von 100\~200 cm möglich.

Bestätigen Sie Ihre Auswahl durch Drücken der ENTER-Taste.

Eingabe des Körpergewichtes

Im Lauftext „PRE-SET WEIGHT“ und im Display blinkt der Wert für Körpergewicht.

Geben Sie mit den ▲▼-Tasten Ihr Körpergewicht ein, hierbei sind Eingaben von 20\~150 kg möglich.

Bestätigen Sie Ihre Auswahl durch Drücken der ENTER-Taste.

Nachdem Sie die Eingabe des Körpergewichts durch Drücken der ENTER-Taste bestätigt haben wechselt das Display automatisch in das Trainingsmenü. Im Lauftext erscheint „PRE-SET FUNCTION“ und die Programme „MANUAL“, PROGRAM“ „PERSONAL“, „WATT“ und „H.R.C.“ blinken.

Wenn Sie bereits ein Benutzerprofil angelegt haben, so wählen Sie dies, sobald Sie das Cockpit eingeschaltet haben mit den ▲▼-Tasten aus. Dann werden die Angaben für Geschlecht, Alter, Körpergröße und Körpergewicht abgefragt. Sind die Daten noch korrekt so bestätigen Sie diese jeweils durch Drücken der ENTER-Taste. Haben sich Daten, wie z.B. das Gewicht oder das Alter geändert, so ändern Sie diese entsprechend mit den ▲▼-Tasten ab und bestätigen Sie diese dann ebenfalls durch Drücken der ENTER-Taste.

Quick-Start

Drücken Sie nach Auswahl des Benutzerprofils und dem Erstellen bzw. Bestätigen der Benutzerdaten direkt die ST/STOP-Taste.

Die Trainingszeit beginnt automatisch zu laufen und Sie können mit dem Training direkt beginnen.

Mit den ▲▼-Tasten geben Sie die gewünschte Bremsstufe von 1 bis 16 ein und können diese auch während des Trainings jederzeit verändern.

Da bei diesem Training keine Zielwerte vorgegeben werden können, muss das Training vom Benutzer selbstständig beendet werden.

Schritt 1: Programmauswahl

Drücken Sie, sobald im Lauftext „PRE-SET FUNCTION“ erscheint die MANUAL-Taste.

Schritt 2: Vorgabe der Bremsstufe

Im Lauftext erscheint „PRE-SET MANUAL LEVEL“.

Geben Sie nun mit den ▲▼-Tasten die gewünschte Bremsstufe von 1\~16 ein.

Bestätigen Sie die Eingabe durch Drücken der ENTER-Taste.

Bitte beachten Sie, dass Sie die Bremsstufe während des Trainings jederzeit durch Drücken der ▲▼-Tasten verändern können.

Schritt 3: Trainingszielvorgaben

Sie haben nun die Möglichkeit drei verschiedene Trainingszielwerte vorzugeben:

3.1 Trainingszeit

Im Lauftext erscheint „PRE-SET TIME“. Geben Sie durch Drücken der ▲▼-Tasten die gewünschte Trainingszeit von 01:00 bis 99:00 Minuten vor.

Bestätigen Sie Ihre Eingabe durch Drücken der ENTER-Taste.

3.2 Trainingsstrecke

Im Lauftext erscheint „PRE-SET DISTANCE“. Geben Sie durch Drücken der ▲▼-Tasten die gewünschte

Trainingsstrecke von 00:00 bis 99:50 Kilometer vor.

Bestätigen Sie Ihre Eingabe durch Drücken der ENTER-Taste.

3.3 Kalorienverbrauch

Im Lauftext erscheint „PRE-SET CALORIES“. Geben Sie durch Drücken der ▲▼-Tasten den gewünschten

Kalorienverbrauch von 0 bis 990 Kalorien vor.

Bestätigen Sie Ihre Eingabe durch Drücken der ENTER-Taste.

ACHTUNG:

Da es nicht sinnvoll ist mehr als ein Trainingsziel vorzugeben, sollten Sie sich für eines der drei möglichen Trainingsziele vor Ihrem Training entscheiden. Geben Sie dann nur den Wert für das gewünschte Trainingsziel vor. Bei den beiden anderen Werten bestätigen Sie die „00:00" durch drücken der ENTER-Taste.

Schritt 4: Pulsobergrenze

Im Lauftext erscheint „PRE-SET PULSE“. Geben Sie durch Drücken der ▲▼-Tasten die gewünschte Pulsobergrenze für Ihr Training vor. Hierbei sind Eingaben von 30\~240 Pulsschlägen/Minute möglich.

Sobald Ihr Puls bzw. Ihre Herzfrequenz den eingebeben Wert überschreitet fängt die Pulsanzeige an zu blinken.

Schritt 5: Trainingsstart

Drücken Sie nachdem Sie die Pulsobergrenze eingeben haben nicht die ENTER-Taste sondern direkt die ST/SSTOP-taste um das Training zu beginnen.

Mit den ▲▼-Tasten können Sie während des Trainings die Belastungsstufe von Level 1 bis 16 wählen und verändern.

Das Training endet automatisch mit erreichen des vorgegebenen Trainingswertes.

Trainingsprofile (PROGRAM)

Schritt 1: Programmauswahl

Drücken Sie, sobald im Lauftext „PRE-SET FUNCTION“ erscheint die PROGRAM-Taste.

Schritt 2: Auswahl des Trainingsprofils

Im Lauftext erscheint „PRE-SET PROGRAM“.

Wählen Sie nun mit den ▲▼-Tasten das gewünschte Trainingsprofil P1\~P12.

Der grafische Verlauf des jeweiligen Programms wird im Display dargestellt bzw. ist unterhalb des Displays aufgedruckt.

Bestätigen Sie die Eingabe durch Drücken der ENTER-Taste.

Schritt 3: Eingabe des Trainingslevels

Im Lauftext erscheint „PRE-SET PROGRAM LEVEL“.

Wählen Sie nun mit den ▲▼-Tasten das gewünschte Trainingslevel für das gewählte Profil aus.

Hierbei verändern Sie nicht den verlauf des Programms, sondern legen den Schwierigkeitsgrad fest.

Für die einzelnen Trainingsprofile gibt es unterschiedliche Schwierigkeitsgrade zur Auswahl:

P1 = Level 1\~12 P2 = Level 1\~10 P3 = Level 1\~10 P4 = Level 1\~8

P5 = Level 1\~8 P6 = Level 1\~10 P7 = Level 1\~12 P8 = Level 1\~8

P9 = Level 1\~10 P10 = Level 1\~8 P11 = Level 1\~10 P12 = Level 1\~7

Bestätigen Sie Ihre Auswahl durch Drücken der ENTER-Taste.

Schritt 4: Trainingszielvorgaben

Sie haben nun die Möglichkeit drei verschiedene Trainingszielwerte vorzugeben:

.1 Trainingszeit

Im Lauftext erscheint „PRE-SET TIME“. Geben Sie durch Drücken der ▲▼-Tasten die gewünschte Trainingszeit von 01:00 bis 99:00 Minuten vor.

Bestätigen Sie Ihre Eingabe durch Drücken der ENTER-Taste.

4.2 Trainingsstrecke

Im Lauftext erscheint „PRE-SET DISTANCE“. Geben Sie durch Drücken der ▲▼-Tasten die gewünschte

Trainingsstrecke von 00:00 bis 99:50 Kilometer vor.

Bestätigen Sie Ihre Eingabe durch Drücken der ENTER-Taste.

4.3 Kalorienverbrauch

Im Lauftext erscheint „PRE-SET CALORIES“. Geben Sie durch Drücken der ▲▼-Tasten den gewünschten Kalorienverbrauch von 0 bis 990 Kalorien vor.

Bestätigen Sie Ihre Eingabe durch Drücken der ENTER-Taste.

ACHTUNG:

Da es nicht sinnvoll ist mehr als ein Trainingsziel vorzugeben, sollten Sie sich für eines der drei möglichen Trainingsziele vor Ihrem Training entscheiden. Geben Sie dann nur den Wert für das gewünschte Trainingsziel vor. Bei den beiden anderen Werten bestätigen Sie die „00:00" durch drücken der ENTER-Taste.

Schritt 5: Pulsobergrenze

Im Lauftext erscheint „PRE-SET PULSE“. Geben Sie durch Drücken der ▲▼-Tasten die gewünschte Pulsobergrenze für Ihr Training vor. Hierbei sind Eingaben von 30\~240 Pulsschlägen/Minute möglich.

Sobald Ihr Puls bzw. Ihre Herzfrequenz den eingebeben Wert überschreitet fängt die Pulsanzeige an zu blinken.

Schritt 6: Trainingsstart

Drücken Sie nachdem Sie die Pulsobergrenze eingeben haben nicht die ENTER-Taste sondern direkt die ST/SSTOP-taste um das Training zu beginnen.

Das Training endet automatisch mit erreichen des vorgegebenen Trainingswertes.

Eigenes Trainingsprofil (PERSONAL)

Schritt 1: Programmauswahl

Drücken Sie, sobald im Lauftext „PRE-SET FUNCTION“ erscheint die PERSONAL-Taste.

Schritt 2: Segmentvorgabe

Im Lauftext erscheint „PRE-SET PERSONAL LEVEL“.

Das erste Segment des Trainingsprofils blinkt. Geben Sie nun mit den ▲▼-Tasten die gewünschte Bremsstufe von 1 bis 16 für dieses Segment vor. Bestätigen Sie Ihre Eingabe durch Drücken der ENTER-Taste.

Jetzt blinkt das zweite Segment. Im Ganzen besteht das Trainingsprofil aus 16 Segmenten. Bearbeiten Sie alle Segmente in gleicher Weise, wie bei Segment 1 beschrieben.

Schritt 3: Trainingsstart

Durch Drücken der ST/STOP-Taste beginnen Sie mit dem Training.

Das erstellte Profil wird jetzt gespeichert und kann bei der nächsten Trainingseinheit erneut absolviert werden.

Herzfrequenzgesteuertes Training (H.R.C.)

Bei diesen Programme handelt es sich um Trainingsprogramme bei denen das Cockpit in Abhängigkeit zur, vom Benutzer definierten Zielherzfrequenz den Bremswiderstand selbstständig reguliert.

Da hierzu das Cockpit auf permanente und genaue Datenübermittlung der Herzfrequenz angewiesen ist, ist die Nutzung dieser Programme nur mit einem Sende-Brustgurt möglich. Dieser ist nicht im Lieferumfang enthalten.

Schritt 1: Programmauswahl

Drücken Sie, sobald im Lauftext „PRE-SET FUNCTION“ erscheint die H.R.C.-Taste.

Schritt 2: Zielpulsvorgabe

Im Lauftext erscheint „PRE-SET H.R.C.“

Sie haben nun die Möglichkeit zwischen vier verschiedene Zielpulswerten mit den ▲▼-Tasten zu wählen:

1. 55% Basierend auf Ihrem Alter und der im Kapitel „Herzfrequenzmessung“ vorgestellten Formel errechnet das Cockpit einen Zielpuls von 55% Ihrer maximalen Herzfrequenz. Bestätigen Sie Ihre Eingabe durch Drücken der ENTER-Taste.
2. 75% Basierend auf Ihrem Alter und der im Kapitel „Herzfrequenzmessung“ vorgestellten Formel errechnet das Cockpit einen Zielpuls von 75% Ihrer maximalen Herzfrequenz. Bestätigen Sie Ihre Eingabe durch Drücken der ENTER-Taste.
3. 90% Basierend auf Ihrem Alter und der im Kapitel „Herzfrequenzmessung“ vorgestellten Formel errechnet das Cockpit einen Zielpuls von 90% Ihrer maximalen Herzfrequenz. Bestätigen Sie Ihre Eingabe durch Drücken der ENTER-Taste.

ACHTUNG:

Dieser Zielpuls sollte nur von sehr gut trainierten Sportlern kurzfristig zur Leistungssteigerung genutzt werden.

4. TAG

Hier können Sie einen individuellen Zielpuls vorgeben. Drücken Sie die ENTER-Taste und geben dann denn gewünschten Zielpuls mit dem ▲▼-Tasten ein. Hierbei sind Eingabe von 30\~240 Herzschlägen/Minute möglich. Bestätigen Sie Ihre Eingabe durch Drücken der ENTER-Taste.

Schritt 3: Trainingszielvorgaben

Sie haben nun die Möglichkeit drei verschiedene Trainingszielwerte vorzugeben:

3.1 Trainingszeit

Im Lauftext erscheint „PRE-SET TIME“. Geben Sie durch Drücken der ▲▼-Tasten die gewünschte Trainingszeit von 01:00 bis 99:00 Minuten vor. Bestätigen Sie Ihre Eingabe durch Drücken der ENTER-Taste.

3.2 Trainingsstrecke

Im Lauftext erscheint „PRE-SET DISTANCE“. Geben Sie durch Drücken der ▲▼-Tasten die gewünschte Trainingsstrecke von 00:00 bis 99:50 Kilometer vor. Bestätigen Sie Ihre Eingabe durch Drücken der ENTER-Taste.

3.3 Kalorienverbrauch

Im Lauftext erscheint „PRE-SET CALORIES“. Geben Sie durch Drücken der ▲▼-Tasten den gewünschten Kalorienverbrauch von 0 bis 990 Kalorien vor. Bestätigen Sie Ihre Eingabe durch Drücken der ENTER-Taste.

ACHTUNG:

Da es nicht sinnvoll ist mehr als ein Trainingsziel vorzugeben, sollten Sie sich für eines der drei möglichen Trainingsziele vor Ihrem Training entscheiden. Geben Sie dann nur den Wert für das gewünschte Trainingsziel vor. Bei den beiden anderen Werten bestätigen Sie die „00:00" durch drücken der ENTER-Taste.

Schritt 5: Trainingsstart

Drücken Sie nachdem Sie die Pulsobergrenze eingeben haben nicht die ENTER-Taste sondern direkt die ST/SSTOP-taste um das Training zu beginnen.

Mit den ▲▼-Tasten können Sie während des Trainings die Belastungsstufe von Level 1 bis 16 wählen und verändern.

Das Training endet automatisch mit erreichen des vorgegebenen Trainingswertes.

Wattkonstantes Training (WATT)

Schritt 1: Programmauswahl

Drücken Sie, sobald im Lauftext „PRE-SET FUNCTION“ erscheint die WATT-Taste.

Schritt 2: Vorgabe der Wattleistung

Im Lauftext erscheint „PRE-SET WATT CONSTANT“. Geben Sie nun mit den ▲▼-Tasten die gewünschte Wattleistung ein. Hierbei sind Eingaben von 10\~350 Watt möglich. Bestätigen Sie die Eingabe durch Drücken der ENTER-Taste. Bitte beachten Sie, dass Sie die Wattleistung während des Trainings jederzeit durch Drücken der ▲▼-Tasten in 5Watt-Schritten verändern können.

Schritt 3: Trainingszielvorgaben

Sie haben nun die Möglichkeit drei verschiedene Trainingszielwerte vorzugeben:

3.1 Trainingszeit

Im Lauftext erscheint „PRE-SET TIME“. Geben Sie durch Drücken der ▲▼-Tasten die gewünschte Trainingszeit von 01:00 bis 99:00 Minuten vor. Bestätigen Sie Ihre Eingabe durch Drücken der ENTER-Taste.

3.2 Trainingsstrecke

Im Lauftext erscheint „PRE-SET DISTANCE“. Geben Sie durch Drücken der ▲▼-Tasten die gewünschte Trainingsstrecke von 00:00 bis 99:50 Kilometer vor. Bestätigen Sie Ihre Eingabe durch Drücken der ENTER-Taste.

3.3 Kalorienverbrauch

Im Lauftext erscheint „PRE-SET CALORIES“. Geben Sie durch Drücken der ▲▼-Tasten den gewünschten Kalorienverbrauch von 0 bis 990 Kalorien vor. Bestätigen Sie Ihre Eingabe durch Drücken der ENTER-Taste.

ACHTUNG:

Da es nicht sinnvoll ist mehr als ein Trainingsziel vorzugeben, sollten Sie sich für eines der drei möglichen Trainingsziele vor Ihrem Training entscheiden. Geben Sie dann nur den Wert für das gewünschte Trainingsziel vor. Bei den beiden anderen Werten bestätigen Sie die „00:00“ durch drücken der ENTER-Taste.

Schritt 4: Pulsobergrenze

Im Lauftext erscheint „PRE-SET PULSE“. Geben Sie durch Drücken der ▲▼-Tasten die gewünschte Pulsobergrenze für Ihr Training vor. Hierbei sind Eingaben von 30\~240 Pulsschlägen/Minute möglich.

Sobald Ihr Puls bzw. Ihre Herzfrequenz den eingebeben Wert überschreitet fängt die Pulsanzeige an zu blinken.

Schritt 5: Trainingsstart

Drücken Sie nachdem Sie die Pulsobergrenze eingeben haben nicht die ENTER-Taste sondern direkt die ST/SSTOP-taste um das Training zu beginnen.

Das Training endet automatisch mit erreichen des vorgegebenen Trainingswertes.

Körperfettanalyse & Body-Mass-Index (BMI)

Bei diesem Programm ermittelt der Computer den Fettanteil im Körper im prozentualen Verhältnis zum Körpergewicht.

Bevor Sie das Programm starten stellen Sie sicher, dass Ihr persönliches Benutzerprofil gewählt wurde und dass die Angaben hinsichtlich Geschlecht, Größe, Gewicht und Alter korrekt sind.

Drücken Sie nun die Taste BODY FAT und umfassen Sie mit beiden Händen die Handpulssensoren.

Während die Messung läuft erscheint im Display „☐ ☐ ☐“. Sobald die Messung beendet ist wird der Körperfettanteil in Prozent, der Body-Mass-Index und die Körperform im Wechsel angezeigt.

Körperfett-Analyse - Körperfett-Anteil in Prozent

Im Display erscheint der gemessene Körperfettanteil in Abhängigkeit vom Körpergewicht in Prozent.

Bei dieser Art der Messung wird ein elektronischer Impuls über die Handsensoren durch den Körper gesendet.

Da Körperfett nicht oder nur sehr schlecht leitfähig ist, wird mittels des elektrischen Widerstandes der Fettanteil im Körper prozentual zum Körpergewicht ermittelt.

⚠️ ACHTUNG:

Bitte beachten Sie, dass es sich bei dieser Form der Messung um eine Oberkörpermessung handelt. Sollten Sie parallel zu dieser Art der Messung auch noch über eine Waage mit Körperfettanalyse verfügen, so kann es im Ergebnis zu Abweichungen kommen, wenn Sie beide Messwerte miteinander vergleichen.

Die Erklärung hierfür ist, dass es sich bei einer Waage zur Körperfettanalyse um eine Unterkörpermessung handelt und somit die beiden Messergebnisse nicht vergleichbar sein können.

Der Body-Mass-Index (BMI) ist eine Maßzahl für die Bewertung des Körpergewichts eines Menschen.

Zur Ermittlung des BMI wird das Körpergewicht ins Verhältnis zum Körpergewicht gesetzt.

Die Formel zur Berechnung lautet:

$$ \mathrm{BMI} = \frac {\text {Gewicht in kg}}{\text {Größe in Meter} ^ {2}} $$

Den optimalen Body-Mass-Index für Ihr Alter entnehmen Sie bitte nachfolgender Tabelle:

Alter	optimaler BMI
Full Bodybuilder mit sehr honel M geeignet 24 Jahre Fall empfehlen 24 wir Ihne
25 34 JahreZusätzlich zum BMI zeigt das Coc	20 - 25
35 54 Jahre M = Optimal - 26L = Kräftig XL = Übergewichtig	21 - 26
45 - 54 Jahre	22 - 27
55 - 64 Jahre	23 - 28
älter als 65 Jahre	24 - 29

auskelmasse ist die Berechnung des BMI nicht en nur den Körperfettanteil zu messen.

kpit noch die Körperform an:

RECOVERY - Erholungspulsmessung

Bei der Erholungspulsmessung wird ermittelt, wie rasch sich das Herz nach einer sportlichen Belastung erholt. Je schneller der Puls fällt, umso trainierter sind Herz und Kreislauf. Die Differenz zwischen dem Belastungspuls und dem Erholungspuls gibt an, wie schnell sich das Herz nach einer Belastung erholt.

Drücken Sie direkt nach dem Sie Ihr eigentliches Trainingsprogramm beendet haben und sich das Cockpit im Stop-Modus befindet, die Taste RECOVERY.

Umfassen Sie mit beiden Händen die Handpulssensoren. Sollten Sie einen Sende-Brustgurt (als Zubehör erhältlich) während des Trainings tragen, so ist das Umfassen der Handpulssensoren nicht nötig und kann sogar zu Fehlmessungen führen.

Das Cockpit zählt einen Count-Down von 60 Sekunden herunter. Nach Ablauf dieser 60 Sekunden erscheint Ihr Messergebnis im Display.

F1 = sehr gut F2 = gut

F3 = befriedigend F4 = ausreichend

F5 = mangelhaft F6 = ungenügend

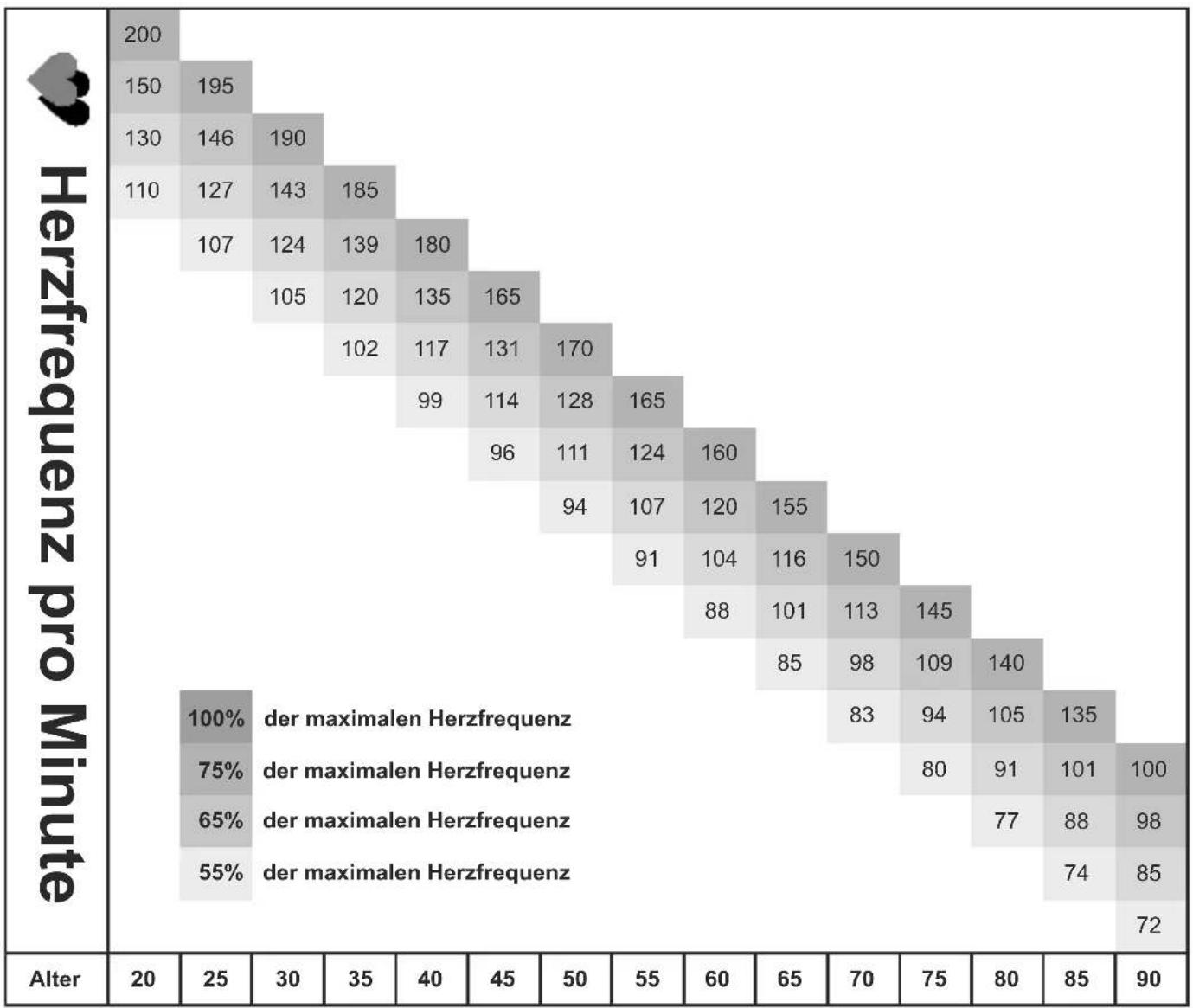

Kalkulation der individuellen Trainingsherzfrequenz

Ihre individuelle Trainingsherzfrequenz kalkulieren Sie wie folgt:

220 - Alter = maximale Herzfrequenz

Dieser Wert stellt Ihre maximale Herzfrequenz da und dient als Basis für die Kalkulation der individuellen Trainingsherzfrequenz. Hierzu setzen Sie die errechnete maximale Herzfrequenz gleich 100%

Wellness- & Gesundheits - Zielzone = 50 bis 60% der maximalen Herzfrequenz

Dieser Trainingsbereich eignet sich ideal für übergewichtige und/oder ältere Einsteiger, bzw. Wiedereinsteiger mit längerer Trainingspause.

Während des Trainings in diesem Bereich werden vom Körper pro Minute ca. 4-6 Kalorien zur Energiegewinnung verbrannt. Der prozentuale Anteil pro Kalorie liegt bei ca. 70% Fett, 25% Kohlehydrat und 5% Eiweiß.

Fettverbrennungs - Zielzone = 60 bis 70% der maximalen Herzfrequenz

Dieser Trainingsbereich eignet sich ideal für Sportler deren Ziel Gewichtsreduzierung ist.

Während des Trainings in diesem Bereich werden vom Körper pro Minute ca. 6-10 Kalorien zur Energiegewinnung verbrannt. Der prozentuale Anteil pro Kalorie liegt bei ca. 85% Fett, 10% Kohlehydrat und 5% Eiweiß.

Kondition- & Fitness - Zielzone = 70 bis 80% der maximalen Herzfrequenz

Dieser Trainingsbereich eignet sich ideal für Sportler deren Ziel eine Verbesserung Ihrer Ausdauer bzw. Kondition ist. Während des Trainings in diesem Bereich werden vom Körper pro Minute ca. 10-12 Kalorien zur Energiegewinnung verbrannt. Der prozentuale Anteil pro Kalorie liegt bei ca. 35% Fett, 60% Kohlehydrat und 5% Eiweiß.

Für ein optimales und effektives Trainingsergebnis sollten Sie den jeweiligen Mittelwert der gewünschten Zielzone ermitteln (siehe auch Tabelle):

Wellness- & Gesundheits - Zielzonenmittelwert = 55% der maximalen Herzfrequenz

Fettverbrennungs - Zielzonenmittelwert = 65% der maximalen Herzfrequenz

Kondition- & Fitness - Zielzonenmittelwert = 75% der maximalen Herzfrequenz

Warnhinweis zur Puls- & Herzfrequenzmessung

ACHTUNG - Puls- und Herzfrequenz-Überwachungssystem können ungenau sein. Übermäßiges Training kann zu ernsthaften Verletzungen oder zum Tod führen. Wenn Sie sich unwohl und/oder eine Ohnmacht nahe fühlen, ist das Training sofort zu unterbrechen. Sorgen Sie dafür, dass alle Nutzer Ihres Trainingsgerät mit dieser Information vertraut sind, diese verstehen und unbedingt anwenden.

Pulsmessung über Handsensoren

Die meisten Trainingsgeräte sind mit Handpulssensoren ausgestattet. Diese sind zumeist im Cockpit oder an den Handläufen integriert. Diese Handsensoren dienen zur kurzzeitigen Ermittlung der Pulsfrequenz. Hierzu umfassen Sie mit beiden Händen gleichzeitig die Sensoren. Nach kurzer Zeit wird im Display die aktuelle Pulsfrequenz angezeigt. Dieses Messsystem basiert auf den durch den Herzschlag bedingten Blutdruckschwankungen. Hierbei werden die, durch die Blutdruckschwankungen verursachten Veränderungen des elektrischen Hautwiderstandes mittels der Handsensoren gemessen. Diese Veränderungen werden zu einem Mittelwert zusammengefasst und im Display als aktuelle Pulsfrequenz angezeigt.

⚠️ ACHTUNG

Bei großen Teilen der Bevölkerung ist die pulsschlagbedingte Hautwiderstandsveränderung so minimal, dass sich aus den Messergebnissen keine verwertbaren Werte ableiten lassen. Auch starke Hornhautbildung an den Handflächen, feuchte Hände und Erschütterungen des Körpers, die bei vielen Trainingsformen unvermeidlich sind, verhindert eine korrekte Messung. In solchen Fällen kann der Pulswert gar nicht oder nur unkorrekt angezeigt werden.

Bitte prüfen Sie deshalb im Falle einer fehlerhaften oder nicht erfolgten Messung, ob dies nur bei einer oder mehreren Personen auftritt. Sollte die Anzeige des Pulses nur im Einzelfall nicht funktionieren, so liegt kein Defekt des Gerätes vor. In diesem Fall empfehlen wir, um eine dauerhaft korrekte Pulsanzeige zu erreichen, die Verwendung eines Brustgurtes. Dieser ist als Zubehör erhältlich

Herzfrequenzmessung über Brustgurt

Eine Großzahl der MAXXUS ^® Trainingsgeräte sind bereits serienmäßig mit einem Receiver (Empfänger) ausgestattet.

Bei der Verwendung eines Brustgurtes (wir empfehlen die ausschließliche Verwendung eines uncodierten POLAR ^® -Brustgurtes) ermöglicht dieser Ihnen eine drahtlos Herzfrequenzmessung. Der Brustgurt ist als Zubehör erhältlich.

Diese optimale und EKG-genaue Art der Messung nimmt die Herzfrequenz mittels eines Sende-Brustgurtes direkt von der Haut ab.

Der Brustgurt sendet dann die Impulse über ein elektromagnetisches Feld an den im Cockpit eingebauten Receiver (Empfänger).

Wir empfehlen die grundsätzliche Verwendung eines Brustgurtes zur Herzfrequenzmessung bei der Nutzung herzfrequenzgesteuerter Programme.

! ACHTUNG

Die Ermittlung der aktuellen Herzfrequenz mittels Brustgurt dient lediglich zur Anzeige der aktuellen Herzfrequenz während des Trainings. Dieser Wert sagt aber nichts über die für das Training sichere und effektive Herzfrequenz aus. Auch ist diese Art der Messung in keiner Weise für medizinische Diagnose-zwecke konzipiert oder geeignet.

Besprechen Sie daher mit Ihrem Hausarzt die für Sie am besten geeignete Vorgehensweise bei der Erstellung und Umsetzung Ihres Trainingsplans, bevor Sie mit dem Training beginnen.

Dies gilt vor allem für Personen:

• die über eine längere Zeitspanne sich nicht mehr sportlich betätigt haben
• übergewichtig sind
• älter als 35 Jahre sind
• zu hohen oder zu niedrigen Blutdruck haben
• Herzprobleme haben

Sollten Sie einen Herzschrittmacher oder ähnliche Geräte tragen, so besprechen Sie vor der Benutzung eines Herzfrequenz-Brustgurt dies unbedingt mit Ihrem behandelnden Facharzt.

Trainingsvorbereitungen

Bevor Sie mit Ihrem Training beginnen muss nicht nur Ihr Trainingsgerät sich in einem einwandfreien Trainingszustand befinden, auch Sie bzw. Ihr Körper sollte ebenfalls für das Training bereit sein. Daher sollten Sie, wenn Sie seit längerer Zeit kein Ausdauertraining mehr absolviert haben, vor Beginn Ihres Trainings in jedem Fall Ihren Hausarzt konsultieren und ein Fitness-Check-Up durchführen. Besprechen Sie auch mit Ihrem Arzt Ihr Trainingsziel; sicher kann er Ihnen wertvolle Tipps und Informationen geben. Insbesondere gilt dies für Personen die über 35 Jahre alt sind, Personen die Übergewicht und/oder Probleme mit dem Herz-/Kreislaufsystem haben.

Trainingsplanung

Das A und O für ein effektives, zielorientiertes aber auch motivierendes Training ist ein vorausschauende Trainingsplanung.

Planen Sie daher Ihr Fitnesstraining in den normalen Tagesablauf als festen Bestandteil ein. Ungeplantes Training kann schnell zum Störfaktor werden, oder für eine andere Aufgabe auf unbestimmte Zeit verschoben werden.

Erstellen Sie diese Planung möglichst langfristig auf Monate bezogen und nicht nur von Tag zu Tag, oder Woche zu Woche. Zur Trainingsplanung gehört auch, dass Sie für ausreichend Motivation und Ablenkung während des Trainings sorgen. Ideal zur Ablenkung ist Fernsehen während des Trainings. Hierbei werden Sie optisch und akkustisch abgelenkt. Sorgen Sie auch für Trainingsbelohnungen. Setzen Sie sich realistische Ziele, wie zum Beispiel in vier Wochen 1 oder 2 kg abzunehmen, innerhalb von zwei Wochen die Trainingszeit pro Trainingseinheit um 10 Minuten verlängern, etc.. Wenn Sie dieses Ziel dann erreicht haben belohnen Sie sich selber in dem Sie sich zum Beispiel eine Mahlzeit gönnen, auf die Sie bisher verzichtet haben.

Warm-Up vor dem Training

Absolvieren Sie das Warm-Up direkt auf Ihrem Trainingsgerät. Wärmen Sie Ihren Körper auf, in dem Sie 3-5 Minuten vor der eigentlichen Trainingseinheit bei minimaler Bremskrafteinstellung locker trainieren. So bereiten Sie Ihren Körper optimal auf die bevorstehende Belastung vor.

Cool-Down nach dem Training

Steigen Sie nie sofort nach Beendigung Ihres eigentlichen Trainingsprogramms sofort von Ihrem Trainingsgerät ab. Lassen Sie, ähnlich wie bei der Aufwärmphase noch 3-5 Minuten bei minimaler Bremskrafteinstellung Ihr Training locker auslaufen. Danach sollten Sie in jedem Fall Ihre Muskulatur gut dehnen.

Vordere Oberschenkelmuskulatur

Stützen Sie sich mit der rechten Hand an einer Wand oder Ihrem Trainingsgerät ab. Heben Sie den linken Fuß nach hinten an und halten Sie ihn mit der linken Hand fest. Das Knie weist gerade nach unten. Ziehen Sie nun Ihren Oberschenkel soweit nach hinten bis Sie einen leichten Zug im Muskel verspüren. Halten Sie diesen Zug für 10 bis 15 Sekunden lang an. Lassen Sie Ihren Fuß langsam los und setzen das Bein langsam wieder ab.

Wiederholen Sie diese Übung nun mit dem rechten Bein.

Innere Oberschenkelmuskulatur

Setzen Sie sich auf den Boden. Führen Sie die Fußsohlen vor dem Körper zusammen, die Knie sind hierbei leicht angehoben. Fassen Sie mit den Händen die Oberseite Ihrer Füße und legen die Ellenbogen auf Ihren Oberschenkeln ab. Drücken Sie nun mit den Armen Ihre Oberschenkel soweit Richtung Boden, bis Sie einen leichten Zug in der Muskulatur verspüren. Halten Sie diesen Zug für 10 bis 15 Sekunden lang an. Achten Sie darauf, dass der Oberkörper während der gesamten Übung gerade bleibt. Beenden Sie dann den Druck auf die Oberschenkel, strecken Sie die Beine langsam aus und stehen dann langsam und gleichmäßig wieder auf.

Bein-, Waden und Pomuskulatur

Setzen Sie sich auf den Boden. Strecken Sie das rechte Bein aus und winkeln Sie das linke Bein soweit an, dass Sie mit der Fußsohle den Oberschenkel des gestreckten rechten Beins berühren. Beugen Sie den Oberkörper nun soweit vor, dass Sie mit gestrecktem rechten Arm die Fußspitze des rechten Fußes greifen. Halten Sie diese Position für 10 bis 15 Sekunden lang an. Lassen Sie Ihre Fußspitze los und richten Sie Ihren Oberkörper langsam und gleichmäßig wieder auf. Wiederholen Sie diese Übung nun mit dem linken Bein.

Bein- und untere Rückenmuskulatur

Setzen Sie sich mit ausgestreckten Beinen auf den Boden. Versuchen Sie mit beiden Händen Ihre Fußspitzen zu fassen, indem Sie Ihre Arme strecken und Ihren Oberkörper leicht nach vorne beugen. Halten Sie diese Position für 10 bis 15 Sekunden lang an. Lassen Sie Ihre Fußspitzen los und richten Sie Ihren Oberkörper langsam und gleichmäßig wieder auf.

Flüssigkeitszufuhr

Vor und während des Trainings ist eine ausreichende Flüssigkeitszufuhr unerlässlich. Während einer Trainingseinheit von 30 Minuten ist es durchaus möglich bis zu 1 Liter Flüssigkeit zu verlieren. Um diesen Flüssigkeitsverlust auszugleichen ist Apfelschorle im Mischverhältnis von einem Drittel Apfelsaft und zwei Dritteln Mineralwasser ideal, da sie alle Elektrolyte und Mineralien enthält und ersetzt, die der Körper über den Schweiß verliert.

30 Minuten vor Beginn Ihrer Trainingseinheit sollten Sie ca. 330 ml trinken. Sorgen Sie während des Trainings für eine ausgewogene Flüssigkeitszufuhr.

Trainingshäufigkeit

Experten empfehlen an 3 bis 4 Tagen in der Woche ein Ausdauertraining zu absolvieren um das Herz-/Kreislaufsystem fit zu halten. Sicherlich werden Sie Ihr gesetztes Trainingsziel umso schneller erreichen, je häufiger Sie trainieren.

Beachten Sie aber bei Ihrer Trainingsplanung ausreichende Trainingspausen einzuplanen, die Ihrem Körper genug Zeit zur Erholung und Regeneration geben. Nach jeder Trainingseinheit sollten Sie mindestens einen Tag pausieren. Auch für das Fitness- und Ausdauertraining gilt: Weniger ist of mehr!

Trainingsintensität

Neben dem Fehler zu häufig zu trainieren werden gerade bei der Intensität des Trainings die meisten Fehler gemacht. Wenn Ihr Trainingsziel lautet für einen Triathlon oder Marathon zu trainieren, wird Ihre Trainingsintensität sicherlich sehr hoch sein. Da aber die Wenigstens solche Trainingsziele haben, sondern eher Ziele wie Gewichtsreduktion, Herz-/kreislauftraining, Verbesserung der Kondition, Stressabbau, etc. erstreben, sollte die Trainingsintensität diesen Zielen angepasst sein. Am sinnvollsten ist es hier mit der entsprechenden Herzfrequenz für das jeweilige Trainingsziel zu arbeiten. Hierbei hilft Ihnen die Information zur Herzfrequenz und die entsprechende Tabelle in dieser Anleitung weiter.

Dauer der einzelnen Trainingseinheit

Für ein optimales Ausdauer- oder Gewichtsreduktionstraining sollte die Dauer der einzelnen Trainingseinheit zwischen 25 und 60 Minuten betragen. Anfänger und Wiedereinsteiger sollten mit einer niedrigen Trainingsdauer von maximal 10 Minuten in der ersten Woche starten und sich dann langsam Woche für Woche steigern.

Trainingsdokumentation

Um Ihr Training optimal und wirkungsvoll gestalten und bewerten zu können, sollten Sie sich vor Beginn Ihres Trainings einen Trainingsplan in schriftlicher Form oder als Computertabelle erstellen.

Hier sollten Sie jedes Training dokumentieren. Daten, wie zurückgelegte Strecke, Trainingszeit, Bremskrafteinstellung und Pulswerte sollten ebenso festgehalten werden wie persönliche Daten, z.B. Körpergewicht, Blutdruck, Ruhepuls (am Morgen direkt nach dem Aufwachen gemessen) und des persönlichen Befindens während des Trainings.

Anbei finden Sie eine Empfehlung für einen Wochenplan

Kalenderwoche:____ Jahr: 20____
Datum	Tag	Trainingsdauer	Trainingsstrecke	Kalorienverbauch	∅ Herzfrequenz	Kommentare
	Montag
	Dienstag
	Mittwoch
	Donnerstag
	Freitag
	Samstag
	Sonntag
Wochenergebnis:

Cockpitanzeige von:

• Zeit
• Geschwindigkeit
  ♦ Strecke ♦ Radumdrehung pro Minute
  ♦ Kalorienverbrauch ♦ Puls (bei Verwendung der Handsensoren)
  ♦ Watt** ♦ Herzfrequenz (bei Verwendung eines optional erhältlichen Brustgurtes)
• Bremsstufe

Technische Details

Bremssystem: Motorisch gesteuertes Permanent-Magnet-Bremssystem

Widerstandsstufen: 1 bis 16 Levels, elektronisch verstellbar

Antriebsart: zweistufiger Längsrippenriemen

Aufstellmaße: ca. 1.540 x 620 x 1.330 mm

Maximales Benutzergewicht: 145 kg

Werteverstellung: über Tastatur

Stromversorgung: 220-230V - 50Hz

Temperaturbereich: 10° bis 30° für Betrieb und Lagerung

Einsatzgebiet: - Heimbereich*

- semiprofessioneller Bereich*

*für nichttherapeutische Zweck

** Wattzahl ist nicht geeicht

Entsorgung

Europäische Entsorgungsrichtlinie 2002/96/EG

Entsorgen Sie Ihr Trainingsgerät in keinem Fall über den normalen Hausmüll.

Entsorgen Sie das Gerät ausschließlich über einen kommunalen oder zugelassenen Entsorgungsbetrieb.

Beachten Sie hierbei die aktuell geltenden Vorschriften.

Erkundigen Sie sich im Zweifelsfall bei Ihrer Stadt- bzw. Gemeindeverwaltung nach einer sach- und umweltgerechten Entsorgungsmöglichkeit.

Batterien / Akkus

Gemäß der Batterienverordnung sind Sie als Endverbraucher gesetzlich dazu verpflichtet, alle gebrauchten Akkus und Batterien zurückzugeben. Eine Entsorgung über den normalen Hausmüll ist gesetzlich verboten.

Auf den meisten Batterien ist bereits das Symbol abgebildet, dass Sie an diese Verordnung erinnert. Neben diesem Symbol befindet sich meist die Angabe des enthaltenen Schwermetalls. Solche Schwermetalle erfordern eine umweltgerechte Entsorgung, daher ist jeder Verbraucher gesetzlich dazu verpflichtet, Batterien und Akkus bei der entsprechenden Sammelstelle seiner Stadt oder Gemeinde, bzw. im Handel abzugeben.

Erkundigen Sie sich im Zweifelsfall bei Ihrer Stadt- bzw. Gemeindeverwaltung nach einer sach- und umweltgerechten Entsorgungsmöglichkeit. Gerne können Sie Ihre verbrauchten Batterien und Akkus auch bei unserer Zentrale in Gross-Gerau abgegeben bzw. ausreichend frankiert an uns senden. Wir werden diese dann gemäß der Batterienverordnung sachgerecht entsorgen.

Geben Sie Batterien und Akkus nur im entladenen Zustand zurück.

Nachfolgend finden Sie Antworten zu häufig gestellten Fragen

Mein Trainingsgerät erzeugt während des Trainingsbetriebs Geräusche - ist das normal?

Ihr MAXXUS ^® Trainingsgerät ist mit hochwertigen Kugellagern und einem zweistufigen Längsrippenriemen - auch Rillenriemen genannt - ausgestattet. Hinzu kommt das hochwertige Magnetbremssystem, das vollkommen verschleiß- und reibungsfrei arbeitet. All diese extrem hochwertigen Komponenten sorgen dafür, dass sämtliche Laufgeräusche extrem reduziert werden. Somit gehört Ihr MAXXUS ^® Trainingsgerät zu den leisesten Produkten, die auf dem Fitnessmarkt erhältlich sind.

Dennoch ist es durchaus möglich und normal, dass leichte mechanische Geräusche während des Trainings wahrnehmbar sind. Diese mechanischen Geräusche, die kontinuierlich, aber auch mit Unterbrechungen auftreten können, werden durch die teilweise sehr hohe Rotationsgeschwindigkeit der Schwungscheibe während des Trainings erzeugt. Auch können sich bewegende Teile während des Trainings Geräusche erzeugen, die durch die hohlen Metallrohre des Rahmens, die wie Resonanzkörper wirken, verstärkt werden.

Durchaus normal ist es auch, dass Laufgeräusche während des Trainings lauter werden. Dies ist zum Einen mit einer Erhöhung der Trainingsgeschwindigkeit zu erklären. Zum Anderen können sich Bauteile Ihres Trainingsgerätes während des Trainings erwärmen und somit ausdehnen.

Das Cockpit hat keine Anzeige nach dem Einschalten des Gerätes

Überprüfen Sie, ob das Netzkabel sowohl am Gerät als auch an der Steckdose ordnungsgemäß angebracht wurde, oder beschädigt ist. Überprüfen Sie, ob das Cockpitkabel bei der Montage gequetscht oder eingeklemmt wurde und/oder die Steckverbindung sich gelöst hat.

Der Pulswert wird nicht oder nur fehlerhaft angezeigt

Siehe Beschreibung "Puls-/Herzfrequenzmessung" in dieser Anleitung.

Die Handpulssensoren haben keine Funktion

Prüfen Sie, ob bei der Montage eventuell die Kabel der Handsensoren gequetscht oder eingeklemmt wurden.

Die Werte für Geschwindigkeit und Strecke werden während des Trainings mit „0" angezeigt Überprüfen Sie, ob das Cockpitkabel bei der Montage gequetscht oder eingeklemmt wurde und/oder die Steckverbindung sich gelöst hat.

Mein Trainingsgerät erzeugt Knackgeräusche während des Trainings

Prüfen Sie, ob das Trainingsgerät eben bzw. im Lot steht. Justieren Sie gegebenenfalls die Standfüße neu. Prüfen Sie, ob die Pedalen fest angezogen sind.

Während des Trainings schlafen meine Füße ein

Der Grund hierfür ist häufig ein zu enger oder ein zu eng geschnürter Trainingsschuh. Da sich die Füße unter Belastung ausdehnen, sollten Sie Ihre Schuhe nur locker zu schnüren. Rat hierzu erhalten Sie auch in Sport- bzw. Laufschuhfachgeschäften

Empfohlenes Zubehör

Dieses Zubehör ist die optimale Ergänzung für Ihr Trainingsgerät. Alle Produkte erhalten Sie in unserem Onlineshop unter www.maxxus.de oder direkt in unserem Showroom.

Uncodierter Brustgurt zur Ermittlung der Herzfrequenz mit optimierter Sendereichweite. Unerlässliches Zubehör zur Nutzung der pulsgesteuerten Programme und zur kontinuierliche Ermittlung der aktuellen Herzfrequenz.

MAXXUS® Bodenschutzmatte

Aufgrund der extrem hohen Dichte des Materials und der Materialstärke von 0,5 cm dieser Bodenschutzmatte, schützt sie den Fußboden bzw. den Bodenbelag optimal gegen Beschädigungen, Kratzer und Verunreinigungen durch Körperschweiß. Lauf- und Bewegungsgeräusche werden stark minimiert. Erhältlich in folgenden Größen:

• 160 x 100 cm
• 210 x 100 cm

Damit das MAXXUS® Support-Team in der Lage ist Ihnen im Servicefall schnell helfen zu können, benötigen wir einige Daten von Ihrem Fitnessgerät bzw. von Ihnen. Um Ihrem Fitnessgerät die exakten Ersatzteile zuordnen zu können, benötigen wir in jedem Fall die Produktbezeichnung, das Kaufdatum und die Seriennummer.

Bitte füllen Sie im Bedarfsfall das Reparaturauftrags/Schadenmeldungs-Formular dieses Benutzerhandbuches vollständig aus und senden dieses an uns per Post oder Fax ein.

Einsatzbereiche & Gewährleistungszeiten

Die Fitnessgeräte von MAXXUS ^® sind je nach Modell für unterschiedliche Einsatzbereiche geeignet. Die für Ihr Fitnessgerät geltenden Einsatzbereiche entnehmen Sie bitte den "Technischen Daten" dieses Benutzerhandbuches.

Heimbereich:

Ausschließlich private Nutzung Gewährleistungsdauer: 2 Jahre

Semiprofessioneller Bereich:

Nutzung unter Anleitung in Hotels, Krankengymnastik-praxen, etc. Die Nutzung in einem Fitnessstudio, oder einer ähnlichen Einrichtung ist hierbei ausgeschlossen! Gewährleistungsdauer: 1 Jahr

Professioneller Bereich:

Nutzung in einem Fitnessstudio oder einer ähnlichen Einrichtung unter Aufsicht von Fachpersonal. Gewährleistungsdauer: 1 Jahr

Bei einer Nutzung Ihres Trainingsgerät in einem, für das Trainingsgerät nicht vorgesehen Bereich erlischt gegebenenfalls ein Garantie- oder Gewährleistungsanspruch!

Eine ausschließlich private Nutzung und damit eine Gewährleistungsdauer von 2 Jahren setzt voraus, dass die Rechnung beim Kauf des Gerätes auf einen Verbraucher ausgestellt ist.

Kaufbeleg und Seriennummer

Um Ihren Anspruch auf Serviceleistungen innerhalb der Gewährleistung zu wahren, benötigen wir von Ihnen in jedem Fall einen Kaufnachweis. Bewahren Sie daher bitte Ihren Kauf- bzw. Rechnungsbeleg immer auf und senden Sie uns eine Kopie im Gewährleistungsfall als Anhang Ihres Reparaturauftrags/Schadenmeldung unaufgefordert mit ein. Damit gewährleisten Sie eine schnelle Bearbeitung Ihres Servicefalles.

Damit wir Ihre Modellversion eindeutig identifizieren können, benötigen wir für eine Serviceleistung die Angabe des Produktnamens, der Seriennummer und des Kaufdatums.

Gewährleistungsbedingungen

Die Gewährleistungszeit für Ihr Trainingsgerät beginnt ab dem Kaufdatum und gilt ausschließlich für Produkte die direkt bei der MAXXUS Group GmbH & Co. KG oder einem direkten und autorisierten Vertriebspartner der MAXXUS Group GmbH & Co. KG erworben wurden.

Die Gewährleistung umfasst Mängel, die auf Fertigungs- oder Materialfehler beruhen. Sie gilt nur für in Deutschland erworbene Geräte. Sie gilt nicht für Schäden und Mängel, die durch schuldhaft unsachgemäßen Gebrauch, fahrlässige oder mutwillige Zerstörung, mangelnde oder unterlassene Wartungs- und/oder Reinigungsmaßnahmen, höhere Gewalt, betriebsbedingte und dadurch normale Abnutzung, Schäden die durch das Eindringen von Flüssigkeiten, Reparatur oder Veränderung von Ersatzteilen fremder Herkunft verursacht werden. Die Gewährleistung gilt ebenfalls nicht für eine fehlerhafte Montage bzw. Beschädigungen die durch eine falsche Montage entstehen. Bestimmte Bauteile unterliegen einem gebrauchsbedingten Verschleiß bzw. einer normalen Abnutzung. Zu diesen Bauteilen zählen zum Beispiel:

• Kugellager
• Lagerbuchsen
• Lager
• Antriebsriemen
• Schalter und Tasten • Laufgurte (Laufbänder)
• Laufplatten (Laufbänder)
• Laufrollen

Verschleißerscheinungen an diesen Verschleißteilen sind nicht Gegenstand der Gewährleistung.

Sollte das Trainingsgerät aufgrund einer Reparatur bei Ihnen abgeholt werden, so ist die Demontage und Bereitstellung, sowie auch der Empfang und die Wiederaufstellung des Gerätes notwendig. Grundsätzlich fallen diese Leistungen nicht unter die Gewährleistungen. Bei Einzelteilen müssen die defekten Teile an unsere Serviceadresse gut verpackt und nach vorheriger Absprache versendet werden.

Serviceleistungen außerhalb der Gewährleistung & Ersatzteilbestellung

Das MAXXUS ^® Serviceteam steht Ihnen selbstverständlich auch gerne bei der Problemlösung zur Verfügung, wenn Fälle eines Mangels nach Beendigung der Gewährleistungen, oder Fälle, die nicht durch die Gewährleistungen abgedeckt werden, auftreten.

In einem solchen Fall wenden Sie sich bitte direkt per Email an:

[e-mail]

Bestellungen über Ersatz- und/oder Verschleißteile senden Sie bitte unter Angabe des Produktnamens, der Ersatzteilbezeichnungen, der Ersatzteilnummern und der benötigten Bestellmengen an:

[e-mail]

Bitte beachten Sie, dass zusätzlich benötigtes Befestigungsmaterial, wie Schrauben, Unterlegscheiben, etc. nicht im Lieferumfang der einzelnen Ersatzteilen enthalten ist und separat bestellt werden muss.

Garantiebedingungen\* - private Nutzung

MAXXUS ^® gewährt für dieses Trainingsgerät eine 5-Jahresgarantie bei ausschließlich privater Nutzung ^** zu den nachstehenden Bedingungen. Der Garantiezeitraum beginnt mit dem Kaufdatum. Garantieleistungen bewirken weder eine Verlängerung der Garantiefrist noch setzen sie eine neue Garantiefrist in Gang.

I. Voraussetzungen der Garantie

Für einen Garantieschutz müssen folgende Voraussetzungen erfüllt sind:

1. Privater Direkterwerb und Betrieb in Deutschland

Die Garantie wird ausschließlich für in Deutschland erworbene und betriebene Produkte gewährt, die direkt bei der MAXXUS Group GmbH & Co. KG erworben wurden und ausschließlich zum persönlichen Gebrauch verwendet werden. Von der Garantie ausgeschlossen sind insbesondere die gewerbliche Nutzung, etwa durch Verleih, Vermietung oder Studiobetrieb. Bei Veräußerung oder sonstiger Weitergabe des Gerätes sind die Adressdaten des Käufers zur Wahrung der Garantie innerhalb einer Frist von 14 Tagen seit Vertragsschluss schriftlich an MAXXUS® zu übermitteln.

2. Geräteregistrierung

Das Gerät ist innerhalb von 4 Wochen nach dem Erhalt schriftlich zu registrieren. Verwenden Sie hierzu ausschließlich die der Gebrauchsanleitung beigefügte „MAXXUS® Registrierungskarte". Spätere Registrierungen können leider nicht mehr entgegengenommen werden. Senden Sie die Registrierungskarte vollständig ausgefüllt an uns per:

• Fax unter 06151 39735 400
• E-Mail an [e-mail]
  (bitte beachten Sie, dass dies nur als Scan der Original-Unterschrift akzeptiert werden kann)
• Post an: MAXXUS Group GmbH & Co. KG, Zeppelinstr. 2, 64331 Weiterstadt
  (bitte beachten Sie, dass nur ausreichend frankierte Briefe angenommen werden können)

3. Wartung

Für diesen Artikel gilt eine Wartungspflicht. Die Kosten der Wartung trägt der Käufer.

Das Wartungsintervall beginnt mit dem Kaufdatum und beträgt mit Ausnahme von Laufbändern 24 Monate.

Das Wartungsintervall für Laufbänder beträgt 12 Monate.

Alle Bauteile sind ungeachtet dessen vom Kunden regelmäßig zu überprüfen und gemäß der Bedienungsanleitung mit geeigneten Schmiermitteln zu behandeln. Ein Wartungsauftrag ist mindestens 4 Wochen vor Ablauf der oben genannten Frist beim MAXXUS® Support zur Planung anzumelden. Die Terminabstimmung erfolgt telefonisch oder per E-Mail, Fax oder Postbrief. Im Fall der Garantieinanspruchnahme ist die Durchführung der Wartung mit Belegen über den Kauf von Pflegeölen (nur bei Laufbändern) und über die Durchführung der Wartungen nachzuweisen.

II. Ausschluss

Von der Garantieleistung ausgeschlossen sind:

• Transport- und Fahrtkosten
• Auf- und Abbaukosten bei notwendigem Transport
• Notwendige Wartungsarbeiten
• Behebung von Schäden, welche aufgrund falscher Montage, falscher Nutzung oder mangelnder Reinigung entstanden sind
• Verschleißteile***

*** Von der Garantie ausgeschlossene Verschleißteile sind insbesondere:

- Laufgurt (Laufbänder) - Antriebsriemen - Kugellager - Zugseile - Überzüge an Haltegriffen

- Laufbrett (Laufbänder) - Pedalriemen - Folien - Laufrollen

Zur Schmierung des Laufgurtes von Laufbändern sind ausschließlich MAXXUS® Pflegeöle zu verwenden.

Bei Verwendung von Fremdölen zur Laufgurtschmierung erlischt die Garantie. Dies gilt insbesondere für die Nutzung von Ölsprays. Für die Instandsetzung, Wartung und Pflege sind ausschließlich original MAXXUS ^® Produkte zu verwenden.

III. Leistungen im Garantiefall

MAXXUS ^® steht es frei, das Produkt instandzusetzen, einen Austausch vorzunehmen oder den Kaufpreis zu erstatten.

IV. Geltendmachung der Garantie

Garantieleistungen werden nur gegen Vorlage eines Kaufbeleges und einer vollständig ausgefüllten Schadensmeldung erbracht. Für die Schadensmeldung ist die Vorlage in dieser Anleitung zu verwenden. Die Schadensmeldung kann alternativ auch auf der MAXXUS® Homepage unter im Bereich „Service“ als PDF heruntergeladen werden. Voraussetzung ist ferner, dass der Käufer den Fehler innerhalb von zwei Monaten anzeigt, nachdem er ihn erkannt hat bzw. hätte erkennen müssen.

Die Rechte aus der Garantie sind schriftlich innerhalb der Garantielaufzeit

per Post an: MAXXUS Group GmbH & Co. KG, Zeppelinstraße 2, 64331 Weiterstadt

per E-Mail an: [e-mail]

per Fax an: 06151 39735 400

zu richten.

V. Gesetzliche Rechte

Sonstige Ansprüche und Rechte, die Ihnen nach dem Gesetz oder aufgrund eines Vertrages zustehen, werden durch diese Garantie nicht eingeschränkt. Insbesondere bleiben die Haftung nach dem Produkthaftungsgesetz und gesetzliche Gewährleistungsrechte unberührt.

* Stand: April/2016
** Eine private Nutzung setzt voraus, dass die Rechnung beim Kauf des Gerätes auf einen Verbraucher ausgestellt ist. Bei einer Nutzung durch Vereine liegt eine private Nutzung nur bei nicht wirtschaftlichen Vereinen vor.

Garantiebedingungen\* - gewerbliche Nutzung

MAXXUS ^® gewährt für dieses Trainingsgerät eine 2-Jahresgarantie bei gewerblicher Nutzung ^** zu den nachstehenden Bedingungen. Der Garantiezeitraum beginnt mit dem Kaufdatum. Garantieleistungen bewirken weder eine Verlängerung der Garantiefrist noch setzen sie eine neue Garantiefrist in Gang.

I. Voraussetzungen der Garantie

Für einen Garantieschutz müssen folgende Voraussetzungen erfüllt sind:

1. Gewerblicher Direkterwerb und Betrieb in Deutschland

Die Garantie wird ausschließlich für in Deutschland erworbene und betriebene Produkte gewährt, die direkt bei der MAXXUS Group GmbH & Co. KG erworben wurden und zum gewerblichen Gebrauch verwendet werden. Von der Garantie ausgeschlossen sind insbesondere gewerbliche Nutzung durch Verleih, Vermietung oder ähnliches.

2. Geräteregistrierung

Das Gerät ist innerhalb von 14 Tagen nach dem Erhalt schriftlich zu registrieren. Verwenden Sie hierzu ausschließlich die der Gebrauchsanleitung beigefügte „MAXXUS® Registrierungskarte". Spätere Registrierungen können leider nicht mehr entgegengenommen werden. Senden Sie die Registrierungskarte vollständig ausgefüllt an uns per:

- Fax unter 06151 39735 400

- E-Mail an [e-mail]

(bitte beachten Sie, dass dies nur als Scan der Original-Unterschrift akzeptiert werden kann)

- Post an: MAXXUS Group GmbH & Co. KG, Zeppelinstr. 2, 64331 Weiterstadt

(bitte beachten Sie, dass nur ausreichend frankierte Briefe angenommen werden können)

3. Wartung

Für diesen Artikel gilt eine Wartungspflicht. Die Kosten der Wartung trägt der Käufer.

Das Wartungsintervall beginnt mit dem Kaufdatum und beträgt: 12 Monate

Alle Bauteile sind ungeachtet dessen vom Kunden regelmäßig zu überprüfen und gemäß der Bedienungsanleitung mit geeigneten Schmiermitteln zu behandeln. Ein Wartungsauftrag ist mindestens 4 Wochen vor Ablauf der oben genannten Frist beim MAXXUS® Support zur Planung anzumelden. Die Terminabstimmung erfolgt telefonisch oder per E-Mail, Fax oder Postbrief. Im Fall der Garantieinanspruchnahme ist die Durchführung der Wartung mit Belegen über den Kauf von Pflegeölen (nur bei Laufbändern) und über die Durchführung der Wartungen nachzuweisen.

II. Ausschluss

Von der Garantieleistung ausgeschlossen sind:

• Transport- und Fahrtkosten
• Auf- und Abbaukosten bei notwendigem Transport
• Notwendige Wartungsarbeiten
• Behebung von Schäden, welche aufgrund falscher Montage, falscher Nutzung oder mangelnder Reinigung entstanden sind
• Verschleißteile***

*** Von der Garantie ausgeschlossene Verschleißteile sind insbesondere:

- Laufgurt (Laufbänder) - Antriebsriemen

- Kugellager

- Zugseile

- Überzüge an Haltegriffen

- Laufbrett (Laufbänder) - Pedalriemen

- Folien

- Laufrollen

Zur Schmierung des Laufgurtes von Laufbändern sind ausschließlich MAXXUS® Pflegeöle zu verwenden. Bei Verwendung von Fremdölen zur Laufgurtschmierung erlischt die Garantie. Dies gilt insbesondere für die Nutzung von Ölsprays. Für die Instandsetzung, Wartung und Pflege sind ausschließlich original MAXXUS® Produkte zu verwenden.

III. Leistungen im Garantiefall

MAXXUS ^® steht es frei, das Produkt instandzusetzen, einen Austausch vorzunehmen oder den Kaufpreis zu erstatten.

IV. Geltendmachung der Garantie

Garantieleistungen werden nur gegen Vorlage eines Kaufbeleges und einer vollständig ausgefüllten Schadensmeldung erbracht. Für die Schadensmeldung ist die Vorlage in dieser Anleitung zu verwenden. Die Schadensmeldung kann alternativ auch auf der MAXXUS® Homepage unter im Bereich „Service“ als PDF heruntergeladen werden. Voraussetzung ist ferner, dass der Käufer den Fehler innerhalb von zwei Monaten anzeigt, nachdem er ihn erkannt hat bzw. hätte erkennen müssen.

Die Rechte aus der Garantie sind schriftlich innerhalb der Garantielaufzeit

per Post an: MAXXUS Group GmbH & Co. KG, Zeppelinstraße 2, 64331 Weiterstadt

per E-Mail an: [e-mail]

per Fax an: 06151 39735 400

zu richten.

V. Gesetzliche Rechte

Sonstige Ansprüche und Rechte, die Ihnen nach dem Gesetz oder aufgrund eines Vertrages zustehen, werden durch diese Garantie nicht eingeschränkt. Insbesondere bleiben die Haftung nach dem Produkthaftungsgesetz und gesetzliche Gewährleistungsrechte unberührt.

* Stand: April/2016
** Eine gewerbliche Nutzung setzt voraus, dass die Rechnung beim Kauf des Gerätes nicht auf einen Verbraucher ausgestellt ist. Bei einer Nutzung durch Vereine liegt eine gewerbliche Nutzung bei wirtschaftlichen Vereinen vor.

MAXUS® Registrierungskarte

Um Ihr Trainingsgerät zu registrieren füllen Sie bitte alle Felder dieser Karte vollständig aus.

Geräte-Daten:

Produktname: MAXXUS 7.0R Produktgruppe: Bike

Seriennummer: Rechnungsnummer:

Kaufdatum: ____

Nutzungsart:

□Private Nutzung

□Gewerbliche Nutzung

Persönliche Daten:

Firma: Ansprechpartner:

Vorname: Nachname:

Straße : Hausnummer:

PLZ / Ort: Land:

E-Mail: Tel-Nr.*:

Fax-Nr.*: Handy-Nr *:

* Bei den mit Stern markierten Feldern handelt es sich um freiwillige Angaben, die restlichen Felder sind Pflichtfelder, die unbedingt ausgefüllt werden müssen.

Die beiliegenden Garantiebedingungen, sowie die gerätespezifischen Betriebs- und Wartungshinweise habe ich gelesen, erkenne diese an und bestätige dies mit meiner Unterschrift. Bedienungsanleitungen, Garantiebedingungen sowie Hinweise zu Wartung und Pflege können jederzeit unter www.maxxus.de/PDF eingesehen und herunter geladen werden. Mit der Speicherung meiner Daten zu Garantiezwecken erkläre ich mich einverstanden.

Datum

Ort

Unterschrift

Senden Sie die ausgefüllte Registrierkarte per:

Post*: MAXXUS Group GmbH & Co KG, Zeppelinstr. 2, D-64331 Weiterstadt

Fax: [phone] - 400

E-Mail: [e-mail]

*Brief bitte ausreichend frankieren - unfrankierte Briefe können leider nicht angenommen werden!

MAXXUS® Reparaturauftrag / Schadensmeldung

Geräte-Daten

Produktname: MAXXUS 7.0R Produktgruppe: Bike

Seriennummer: Rechnungsnummer:

Kaufdatum: ____ Wo gekauft:

Zubehör:

Nutzungsart

□ Private Nutzung

□ Gewerbliche Nutzung

Persönliche Daten

Firma: Ansprechpartner:

Vorname: Nachname:

Straße: Hausnummer.:

PLZ/Ort: Land:

E-Mail: Tel.-Nr.:

Fax-Nr.*: Handy-Nr.*:

*Bei den mit Stern markierten Feldern handelt es sich um freiwillige Angaben, die restlichen Felder sind Pflichtfelder, die unbedingt ausgefüllt werden müssen.

Fehlerbeschreibung

Bitte tragen Sie nachfolgend eine kurze, möglichst genau Fehlerbeschreibung ein:

(Z.B. Wann, wo und in welcher Form tritt der Fehler auf? Häufigkeit, nach welchem Zeitraum, bei welcher Nutzung, etc....)

Die Kopie des Kaufnachweises / Rechnung / Quittung ist beigefügt.

Ich erkenne die Allgemeinen Geschäftsbedingungen der MAXXUS Group GmbH & Co. KG an.

Hiermit beauftrage ich die Firma MAXXUS® Group GmbH & Co. KG mit der Beseitigung der oben genannten Mängel. Im Gewährleistungsfall entstehen mir dadurch keine Kosten. Reparaturkosten, die durch die Sachmängelhaftung nicht abgedeckt sind, gehen zu meinen Lasten und sind umgehend zu begleichen. Im Falle einer vor Ort-Reparatur sind unsere Mitarbeiter inkassoberechtigt. Mit meiner Unterschrift bestätige ich diese Vereinbarung.

Datum

Ort

Unterschrift

Bitte beachten Sie, dass nur vollständig ausgefüllte Aufträge bearbeitet werden können. Legen Sie bitte unbedingt eine Kopie des Kaufbelegs bei. Senden Sie die vollständig ausgefüllte Reparaturauftrag / Schadensmeldung per:

Post*: Maxxus Group GmbH & Co KG, Service Abteilung, Zeppelinstr. 2, D-64331 Weiterstadt *Brief bitte ausreichend frankieren - unfrankierte Briefe können leider nicht angenommen werden!

Fax: [phone] - 400

Eine Übermittlung per E-Mail ist nur als Scan mit Originalunterschrift möglich.

E-Mail: [e-mail]

MAXUS®

Maxxus Group GmbH & Co. KG Zeppelinstr. 2 ♦ D-64331 Weiterstadt Germany E-Mail: [e-mail] www.maxxus.de

Maxxus Group GmbH & Co. KG

Zeppelinstr. 2 ♦ D-64331 Weiterstadt

Germany

E-Mail: [e-mail]

www.maxxus.de
