BEDIENUNGSANLEITUNG F21 Uebler

Montage- und Bedienungsanleitung

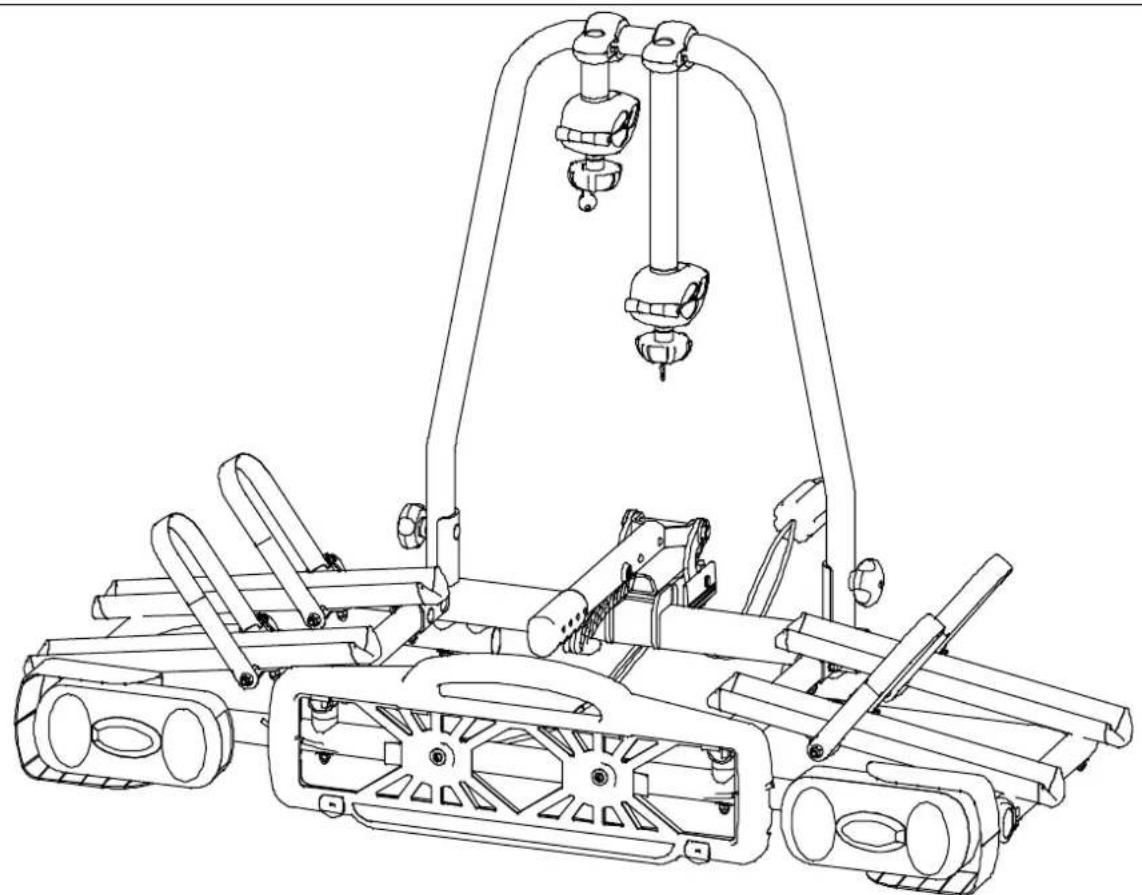

Fahrradträger für Anhängevorrichtung

Primavelo F21: für max. 2 Fahrräder, Best.-Nr. 15620

Primavelo F31: für max. 3 Fahrräder, Best.-Nr. 15630

EGBE-Nr.: e11*74/483*2007/15*0232*00

Lieber Kunde,

wir freuen uns, dass Sie sich für einen UEBLER- Fahrradträger entschieden haben.

Die in dieser Montageanleitung aufgeführten Montageschritte und Sicherheitshinweise müssen unbedingt eingehalten werden.

Schäden, welche durch Nichtbeachtung der Montageanleitung und der Sicherheitshinweise auftreten, sind von jeglicher Haftung ausgeschlossen.

Änderung des Lieferumfanges vorbehalten / MAL 15620-15630/Stand 05.2009

Sicherheitshinweise:

Achtung:

Bevor Sie mit der Montage beginnen, bitten wir Sie, diese Montageanleitung sorgfältig zu lesen. Bei Nichtbeachtung der Montageanleitung und der Sicherheitshinweise gefährden Sie Ihre Sicherheit und die Sicherheit Dritter.

Achtung:

Der Fahrradhalter für die Anhängevorrichtung ist nur zum Transport von Fahrrädern geeignet.

Achtung:

Die Anhängevorrichtung muss für den Anbau eines Fahrradträgers geeignet sein: D-Wert ≥ 6,7 kN

Stützlast

≥ 50 kg

Material

≥ St 52-3

Maximale Zuladung des Fahrradträgers:

Träger F21: Stützlast= 50kg: 2 Fahrräder, max. 37,5 kg

Stützlast≥ 75 kg: 2 Fahrräder, max. 60 kg

Träger F31: Stützlast= 50 kg: 3 Fahrräder, max. 35,5 kg

Stützlast≥ 75 kg: 3 Fahrräder, max. 54 kg

Unabhängig von der Gesamtbeladung des Fahrradträgers darf kein geladenes Fahrrad ein Gewicht von 30 kg überschreiten.

Die max. Tragkraft des Fahrradträgers sowie die zulässige Stützlast der Anhängevorrichtung sind keinesfalls zu überschreiten. Das zulässige Gesamtgewicht, sowie die max. zulässige Achslast des Fahrzeuges darf durch Fahrradträger und Ladung nicht überschritten werden.

Achtung:

Die Ladung muss möglichst gleichmäßig und mit niedrigem Schwerpunkt auf dem Fahrradträger befestigt werden. Fahrräder müssen auf dem Fahrradträger sicher gegen Rollen und Kippen fixiert werden. Schwere Fahrräder sollten stets fahrzeugnah, leichte Fahrräder (z.B. Kinderräder) stets weiter hinten auf dem Fahrradträger montiert werden.

Vor der Beladung sollten Kindersitze, lose Teile wie Trinkflaschen, Satteltaschen usw. entfernt werden. Die Räder nicht durch Planen oder Schutzüberzüge o.ä. abdecken.

Die Ladung ist verkehrssicher zu verstauen und gegen Herabfallen zu sichern.

htung:

Verschraubungen und Befestigungen nach kurzer Fahrt kontrollieren (ca.20km), gegebenenfalls nachziehen und in entsprechenden Abständen erneut kontrollieren. Bei schlechter Wegstrecke muss eine Überprüfung der Verschraubung in verkürzten Abständen erfolgen. Wird dies nicht befolgt, kann es zum Lösen bzw. Verlust des Fahrradträgers bzw. des Fahrrades und zur Gefährdung anderer Verkehrsteilnehmer führen.

Achtung:

Das Fahr- und Bremsverhalten, sowie die Seitenwindempfindlichkeit des Fahrzeuges verändern sich. Dies sollte bei der Fahrweise beachtet werden. Im Interesse der Fahrsicherheit darf die Geschwindigkeit von 130 km/h nicht überschritten werden.

Achtung:

Reparaturen oder Austausch von Teilen durch einen Fachbetrieb durchführen lassen. Es wird empfohlen, die bei Ihrem Fachhändler erhältlichen Original-Ersatzteile zu verwenden.

Achtung:

Kugelkopf vor Montage entfetten!

Achtung:

Bei Nachtfahrten sind die Rückstrahler bzw. Reflektoren der Räder abzudecken, damit ein Zerrbild der rückwärtigen Fahrzeugbeleuchtung vermieden wird und andere Verkehrsteilnehmer nicht behindert oder getäuscht werden.

Achtung:

Falls der Abstand der Rückleuchten (Schlussleuchten, Reflektoren, Fahrtrichtungsanzeiger) mehr als 40cm zum äußeren Rand des Fahrzeuges bzw. der Ladung (Fahrräder) übersteigt, ist der Leuchtenverbreiterungskit Art.-Nr. 19490 zu verwenden.

Bei darüber hinaus gehenden Fahrzeugbreiten ist beidseitig nach hinten eine rote Kennleuchte zu verwenden.

Achtung:

Aus Gründen der Sicherheit sowie der Sicherheit anderer Verkehrsteilnehmer muss der Fahrradträger bei Nichtbenutzung demontiert werden.

Vorsicht:

Der Fahrzeughalter bzw. – Führer ist für die sichere Befestigung des Trägers, des Zubehörs und der Ladung grundsätzlich alleine verantwortlich.

Er ist weiterhin dafür verantwortlich, dass seine Sicht und das Gehör nicht durch seine Ladung oder den Zustand des Fahrzeuges beeinträchtigt werden. Er muss dafür sorgen, dass das Fahrzeug und die Ladung vorschriftsmäßig sind und dass die Verkehrssicherheit des Fahrzeuges durch die Ladung nicht leidet. Vorgeschriebene Beleuchtung und Beleuchtungseinrichtungen müssen auch am Tag vorhanden und betriebsbereit sein.

Vorsicht:

Nach jedem Anbau und vor Fahrtantritt sind die Funktion der Beleuchtungseinrichtung und der sichere Sitz des Fahrradträgers zu überprüfen.

Vorsicht:

Das dritte Kennzeichen am Fahrradträger muss mit dem amtl. Kennzeichen des Kfz. übereinstimmen, an dem der Fahrradträger angebaut ist und muss stets gut lesbar sein.

Vorsicht:

Während der Fahrt sollte durch Blick in den Rückspiegel der Fahrradträger und die Ladung auf evtl. Verschiebungen / Verlagerungen kontrolliert werden, bei Veränderungen unverzüglich Abhilfe schaffen.

Vorsicht:

Beachten Sie Ihre jeweiligen landesspezifischen Bestimmungen für die Benutzung von Heckträgern.

Bei Fahrten ins Ausland sind die länderspezifischen Bestimmungen für die Benutzung von Heckträgern unbedingt zu beachten.

Vorsicht:

Vor der Benutzung von Autowaschstraßen ist der Fahrradträger zu demontieren.

Vorsicht:

Bei Ein- und Durchfahrten die veränderte Fahrzeugbreite und Fahrzeughöhe beachten.

Vorsicht:

Amtliches Kennzeichen und lichttechnische Einrichtungen des Fahrradträgers dürfen nicht verdeckt werden.

Vorsicht:

Bei Betrieb des Fahrradträgers ist ein zweiter Rückspiegel (rechter Außenspiegel) erforderlich.

Vorsicht:

Diese Montage- und Bedienungsanleitung enthält die allgemeine Zulassung des Fahrradheckträgers für Anhängezugvorrichtung und muss deshalb immer im Fahrzeug mitgeführt werden.

Bauteile des Fahrradträgers:

Pos.:	Benennung	Stck.F21 (F31)	Pos.:	Benennung	F21 (F31)
1	Trägerrahmen	1		Weitere Bauteile (vormontiert)
2	Trägerklappe mit Adaptereinheit - vormontiert	1	10	Zahnband	4 (6)
3	Spannhebel mit Schloß und Schlüssel	1	11	Ratschen- Verschluss für Zahnband	4 (6)
4	Rückleuchten-Set inkl. Verkabelung	1
	4a Rückleuchte, links			Inhalt der Zubehörtüte:
	4b Rückleuchte, rechts			Knebelmutter M8	2
5	Leuchtenschutz	2		Schloss – Schraube M 8 x 55	2
6	Radschiene, ca. 380 mm lang m. Endkappe	4 (6)
7	Kennzeichenhalterung	1		Nur bei Träger F31:
8	Abstandshalter lang	1		Abstandshalter 19cm	1
9	Abstandshalter kurz	1

1. Montage des Fahrradträgers:

1.1

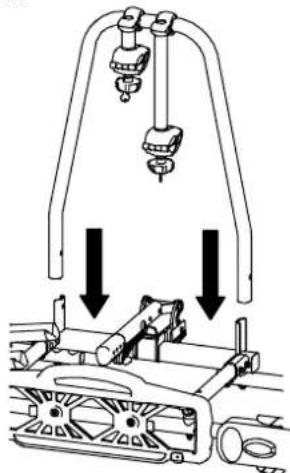

Trägerrahmen 1 auf die Trägerklappe 2 aufstecken

1.2

12 11 12

Trägerrahmen 1 mit Schraube 11 und Knebelmutter 10 an Trägerklappe verschrauben
1.3

Kennzeichen in die Kennzeichen-halterung 7 einklipsen

1.4

Verschlußzapfendurch Drehung verriegeln

2. Montage am Fahrzeug:

2.1

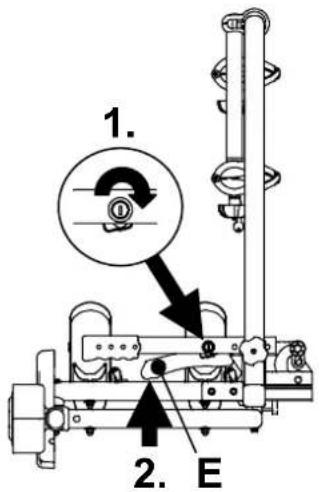

1. 2. E

Schloss mit Schlüssel öffnen, Entriegelungshebel E betätigen...

2.2

3

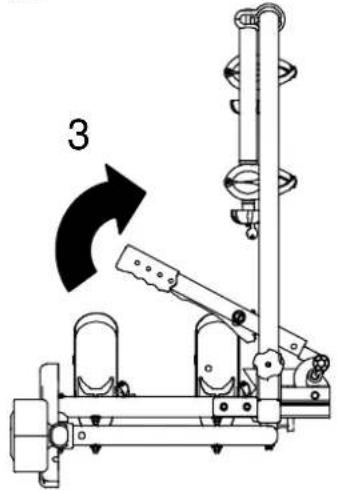

Spannhebel 3 nach oben schwenken.

2.3

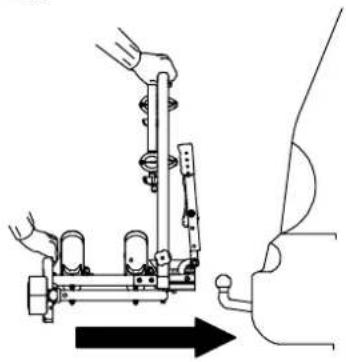

Fahrradträger waagerecht auf die Anhängevorrichtung schieben, aufsetzen und parallel zum Heck des Fahrzeuges ausrichten, anschließend .....

2.4

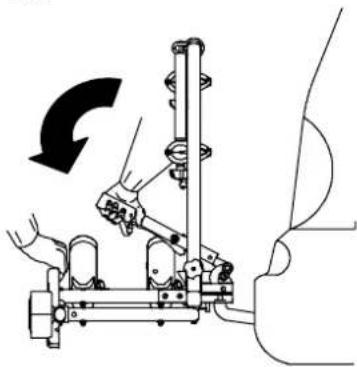

Spannhebel 3 nach unten drücken bis Entriegelungshebel E hörbar / spürbar einrastet.
Dass Schloss des Spannhebels muss hierbei geöffnet sein.

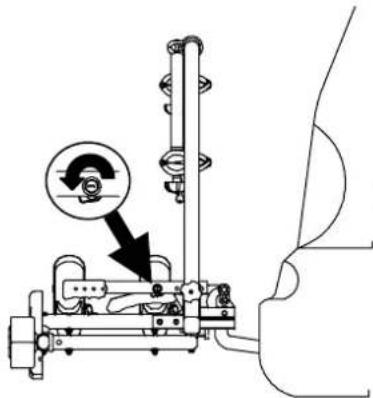

2.5

Schloss des Spannhebels mit dem Schlüssel verschließen und den Schlüssel abziehen.

2.6

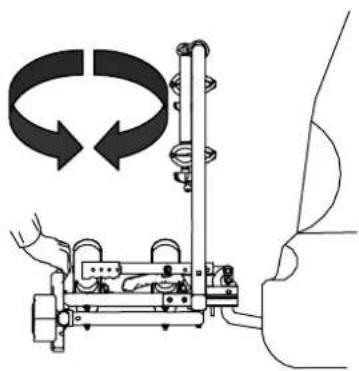

Festen Sitz des Fahrradträgers auf der Anhängevorrichtung überprüfen.

2.7

Stecker des Rückleuchten-Set 4 in die fahrzeugseitige Steckdose einstecken.

2.8

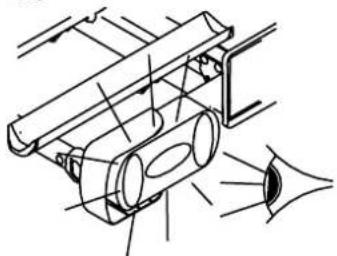

Funktion der Beleuchtung überprüfen.

3. Fahrradmontage:

3.1

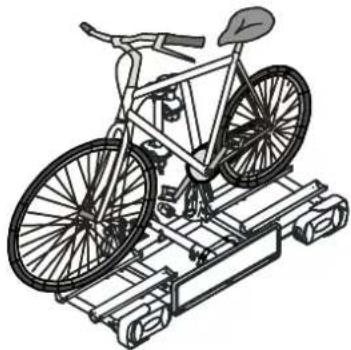

Fahrrad auf die Fahrradschienen aufsetzen.

3.2

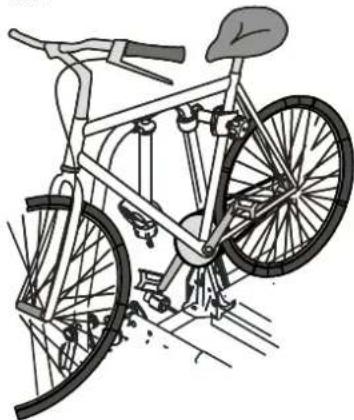

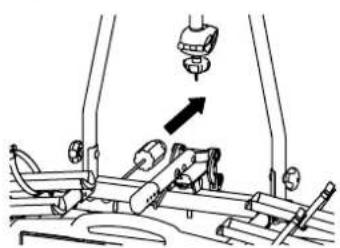

Knebelmutter des kurzen Abstandshalters aufdrehen, bis die gewünschte Breite des Fahrradrahmens erreicht ist. Abstandshalter an geeigneter Stelle des Fahrrades befestiger und Knebelmutter zudrehen, bis ein deutlich spürbarer Widerstand zu spüren ist.

<Ø80 mm < 80 x 45 mm

• Abstandshalter nicht an losen oder instabilen Fahrradkomponenten befestigen.
• Fahrradklammern müssen den Fahrradrahmen sicher umschließen. Es dürfen keine Bauteile wie Schalt- oder Bremszüge eingeklemmt werden.
• Schadhafte Fahrradklammern müssen unverzüglich ersetzt werden.

- Max. spannbare Rahmenquerschnitte:

- Rundrohr: bis max. 80 mm ∅ - Ovalrohr: bis max. 80 x 45 mm

Größere Rahmendurchmesser bzw. andere Rahmenprofile können nicht sicher befestigt werden.

- Beim Verschieben der Abstandshalter darauf achten, dass die Hände nicht in dem entstehenden Spalt eingeklemmt werden. QUETSCHGEFAHR!

Felgen des Fahrrades mit den Zahnbändern verzurren. Hierbei ist darauf zu achten, dass die Zahnbänder mittig zwischen den Radspeichen montiert werden und nicht an den Radspeichen scheuern können. Die Zahnbänder sind werkseitig so positioniert, dass die sie schräg durch die Felgen verlaufen. Nur so ist ein sicherer Transport des Fahrrades gewährleistet. Zum Festspannen der Zahnbänder den Spannhebel des Ratschen-Verschlusses Hin-und Her bewegen.

3.4

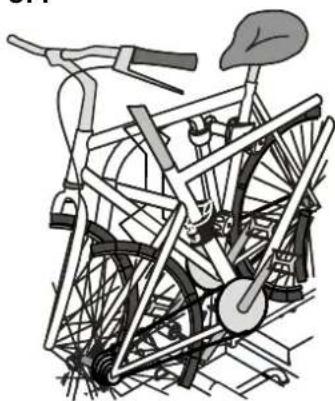

Das zweite Fahrrad wird entgegengesetzt (Lenker zur anderen Seite) positioniert und mit dem langen Abstandshalter, analog Punkt 3.1 - 3.3, befestigt.

Nur bei Träger F31: das dritte Fahrrad wird wie das erste Fahrrad positioniert und mit dem Abstandshalter vom 2. Fahrrad zu dem 3. Fahrrad befestigt. Befestigen Sie die Fahrradklammern an geeigneten Stellen der Fahrräder. Befestigung mit den Zahnbändern analog Punkt 3.3

Achtung:

• Bei der Beladung des Fahrradträgers mit mehreren Fahrrädern unbedingt darauf achten, dass die Ladung symmetrisch zur Mitte des Fahrradträgers ausgerichtet wird, d.h. die Fahrräder möglichst mittig ausgerichtet werden
  Verschraubungen und Befestigungen nach kurzer Fahrt kontrollieren, gegebenenfalls nachziehen und in entsprechenden Abständen erneut kontrollieren. Bei schlechter Wegstrecke muss eine Überprüfung der Verschraubung in verkürzten Abständen erfolgen. Wird dies nicht befolgt, kann es zum Lösen bzw. Verlust des Fahrradträgers und zur Gefährdung anderer Verkehrsteilnehmer führen.
  Die Zahnbänder sind durch ihre Verwendung naturgemäß Verschleiß ausgesetzt. Sie müssen von Zeit zu Zeit überprüft und ggf. ausgetauscht werden, insbesondere wenn Verschleiß an den Zähnen festgestellt wird. Es ist dann keine sichere Befestigung der Fahrräder mehr möglich.

3.5

Zum Lösen der Ratschen-Verschlüsse den kleinen Entriegelungshebel fest nach unten drücken.

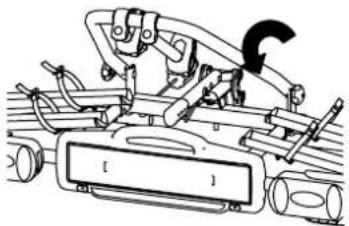

4. Abklappen des Trägerrahmens:

4.1

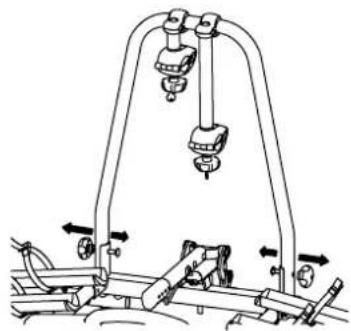

Knebelmuttern lösen und Schrauben leicht aus der Arretierung ziehen

4.2

Trägerrahmen 1 etwas spreizen und nach vorne abklappen

Achtung:

Fahrradträger darf nur mit fest verschraubtem Trägerrahmen betrieben werden.

5. Demontage vom Fahrzeug:

5.1

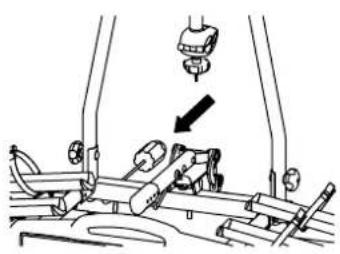

Stecker des Rückleuchten-Set 4 aus der fahrzeugseitigen Steckdose abziehen.

5.2

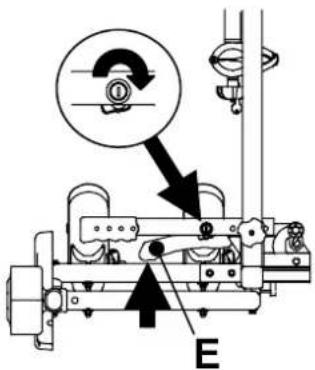

Schloss mit Schlüssel öffnen, Entriegelungshebel E betätigen,....

5.3

3

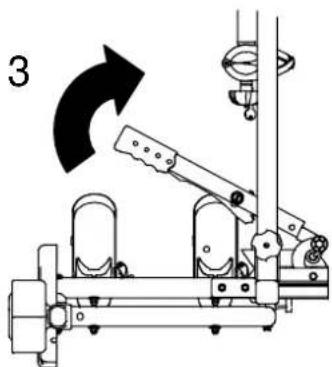

Spannhebel 3 nach oben schwenken, bis senkrechte Position erreicht ist.

5.4

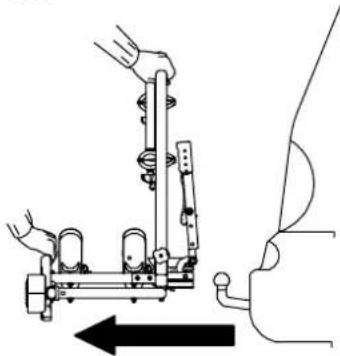

Fahrradträger nach hinten vom Kugelkopf abnehmen.

Hinweis:

Eine regelmäßiges Fetten des Führungsstiftes an der Unterseite der Adaptereinheit sorgt für eine konstant niedrige Schließkraft. Überprüfen Sie diesen Stift auf Verschmutzung/ Verbiegung, falls Sie die Adapterieneinheit einmal nicht richtig verriegeln können. Umwelthinweis:

Häufig bleibt ein Fahrradträger für die Anhängevorrichtung aus Bequemlichkeit montiert, selbst wenn er nicht benötigt wird. Durch den erhöhten Luftwiderstand verbraucht Ihr Fahrzeug unnötig Kraftstoff. Nehmen Sie deshalb den Fahrradträger für die Anhängevorrichtung nach Gebrauch ab.

Hinweis:

Den Fahrradträger nach Gebrauch regelmäßig reinigen und evtl. Lackschäden mit einem Lackstift ausbessern.

Eigengewicht des Fahrradträgers: F21:12,5 kg/ F31: 14,1 kg Maximales Gewicht pro Fahrrad: F21: 30 kg/ F31: 22,5 kg
