BEDIENUNGSANLEITUNG Cielo TFA

TFA_No. 35.5056_Anleit_06_15 07.07.2015 17:21 Uhr Seite 1

CIELO – Satellitengestützte Funk-Wetterstation

Übertragungsfrequenz: 868 MHz

Reichweite Freifeld: Max. 100 m

Spannungsversorgung: 2 x 1,5 V-Batterie Typ Mignon AA, IEC LR6

Abmessungen: 38,2 x 21,2 x 128,3 mm

TFA Dostmann GmbH & Co.KG, Zum Ottersberg 12, D-97877 Wertheim.

Diese Anleitung oder Auszüge daraus dürfen nur mit Zustimmung von TFA Dostmann veröffentlicht werden. Die technischen Daten entsprechen dem Stand bei Drucklegung und können ohne vorherige Benachrichtigung geändert werden.

Die neuesten technischen Daten und Informationen zu Ihrem Produkt finden Sie unter Eingabe der Artikel-Nummer auf unserer Homepage.

EU-KONFORMITÄTSERKLÄRUNG

Wir erklären hiermit, dass diese Funkanlage die wesentlichen Anforderungen der RÄTTE Direktive 1999/5:EG erfüllt.

Eine Kopie der unterschriebenen und mit Datum versehenen Konformitätserklärung erhalten Sie auf Anfrage unter [e-mail].

www.tfa-dostmann.de 06/2015

CE

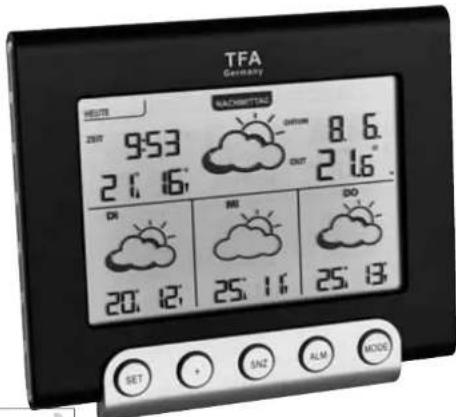

Bedienungsanleitung

CIELO - Satellitengestützte Funk-Wetterstation

TFA GERMANY HEIGHT 9:53 21:16 NACHWEIGHTS OUTRUN 8.6. OUT 216° CH ME DO 20:12 25:16 25:18 SET + SNZ ALM MODE

Kat. Nr. 35.5056.01.IT

TFA_No. 35.5056_Anleit_06_15 07.07.2015 17:21 Uhr Seite 2

CIELO – Satellitengestützte Funk-Wetterstation

1. Einführung

1.1 Einsatzbereich

Sie haben eine Wetterstation mit der innovativen WETTERdirekt-Technologie erworben.

Mit dieser vom Wetterspezialisten TFA entwickelten Wetterstation erhalten Sie eine regionale Wetterprognose, von professionellen Meteorologen erstellt, per Satellitentechnik über ein speziellas Funknetz auf Ihre Station.

Außerdem wird die lokale Außentemperatur über einen Funksender mit 868 MHz und einer Reichweite von bis zu 100 Metern auf die Basisstation übertragen.

So bekommen Sie ein umfassendes Bild der aktuellen und zukünftigen Wettersituation.

Das Gerät besteht aus einem Emplänger (Basisstation) und einem Sender, die batteriebetrieben sind und damit unabhängig von Stromquellen aufgestellt worden können.

Die Station kann aufgrund des lokalen Funknetzes nur in Deutschland betrieben werden.

Wichtiger Hinweis:

Die Wetterdaten werden über Satellten und das Funknetz von e*Message (Übertragungsmedien) übertragen. Die nachhaltige Vorwendung der Welterstation hängt von der Betriebsbereitschaft der Übertragungsmedien ab, auf die der Verkäufer keinen Einfluss hat. Ausfälle der Übertragungsmedien sind nicht ausgeschlossen.

Sie stellen keinen Mangel des Gerätes dar.

Der Verkäufer hat ebenfalls keinen Einfluss auf die übertragenen Wetterdaten und Wetterprognosen.

1.2 Bevor Sie mit dem Gerät arbeiten

- Lesen Sie sich bitte die Bedienungsanleitung genau durch.

So werden Sie mit Ihrem neuen Gerät vertraut, lernen alle Funktionen und Bestandteile kennen, erfahren wichtige Details für die Inbetriebnahme und den Umgang mit dem Gerät und erhalten Tipps für den Störungsfall.

Durch die Beachtung der Bedienungsanleitung vermeiden Sie auch Beschädigungen des Geräts und die Gefährdung Ihrer gesetzlichen Mängelrechte durch Fehlgebrauch.

Für Schäden, die aus Nichtbeachtung dieser Bedienungsanleitung verursacht werden, übernehmen wir keine Haftung. Ebenso haften wir nicht für inkorrekte Mess- oder Vorhersagewerte und Folgen, die sich aus solchen ergeben können.

- Beachten Sie besonders die Sicherheitshinweise!

• Bewahren Sie diese Anleitung gut aufl

CIELO – Satellitengestützte Funk-Wetterstation

1.3 Lieferumfang

• Wetterstation (Basisstation)

• Außensender

• Bedienungsanleitung

1.4 Zu Ihrer Sicherheit

• Das Produkt ist ausschließlich für den beschriebenen Einsatzbereich geeignet. Verwenden Sie das Produkt nicht anders, als in dieser Anleitung dargestellt wird.
• Das eigenmächtige Reparieren, Umbauen oder Verändern des Gerätes ist nicht gestattet.
• Dieses Gerät ist nicht zur öffentlichen Information geeignet und nur für den privaten Gebrauch bestimmt.

Vorsicht! Verletzungsgefahr:

• Bewahren Sie das Gerät und die Batterien außerhalb der Reichweile von Kindern auf.
• Batterien nicht ins Feuer werfen, kurzschließen, auseinander nehmen oder aufladen. Explosionsgefahr!
• Batterien enthalten gesundheitsschädliche Säuren. Um ein Auslaufen der Batterien zu vermeiden, sollten schwache Batterien möglichst schnell ausgetauscht werden.
• Verwenden Sie nie gleichzeitig alte und neue Batterien oder Batterien unterschiedlichen Typs.
• Entfernen Sie die Batterien, wenn Sie das Gerät längere Zeit nicht verwenden.
• Beim Hantieren mit ausgelaufenen Batterien chemikalienbeständige Schutzhandschuhe und Schutzbrille tragen!

Wichtige Hinweise zur Produktsicherheit!

• Setzen Sie das Gerät nicht extremen Temperaturen, Vibrationen und Erachütterungen aus.
  • Vor Feuchtigkeit schützen.
• Der Außensensor ist spritzwassergeschützt, aber nicht wasserdicht. Suchen Sie einen niederschlagsgeschützten Platz für den Sender aus.

TFA_No. 35.5056_Anleit_06_15 07.07.2015 17:21 Uhr Seite 3

CIELO – Satellitengestützte Funk-Wetterstation

1. Bestandteile
   2.1 Basisstation (Empfänger)

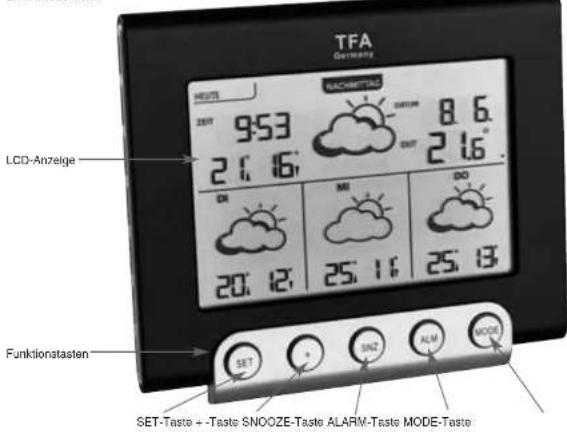

   2.1.1 Vorderseite

TFA Germany INPUTS 9:53 21.16 LCD-Anzeige SET SNOOZE-Taste ALARM-Taste MODE-Taste Funktionstasten SET-Taste + -Taste SNOOZE-Taste ALARM-Taste MODE-Taste

D
CIELO - Satellitengestützte Funk-Wetterstation

2.1.2 Rückseile

Batterletach Ständer

D

4

TFA_No. 35.5056_Anleit_06_15 07.07.2015 17:21 Uhr Seite 4

CIELO – Satellitengestützte Funk-Wetterstation

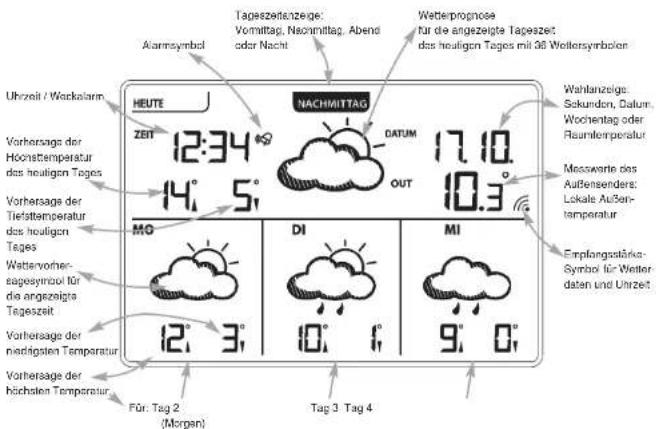

2.1.3 Displayanzeige regionale Vorhersage 2.2 Sender
D
CIELO - Satellitengestützte Funk-Wetterstation
D

Tageszeitanzeige: Vommittag, Neommittag. Abend oder Nacht Wetterprognose für die angezeigte Tageszeit das heutigen Tages mit 30 Weltersymbolen Uhrzeit / Workalarm HeUTE ZEIT 12:34° NACHMITTAG DATUM 17.10 OUT 10.3° Wahlanzeige: Sakunden, Dalum, Woohentag oder Raumtemperatur Messwerte das Außensenders: Lokale Außer- temperatur Empfangsstärks- Symbol für Weiter daten und Uhrzeit Vorhorsage der Höchstemperatur das heutigen Tages Vorhorsage der Tiefstemperatur das heutigen Tages Wattenvorher- sagesymbol für die angezeigte Tageszeit Vorhorsage der nädigsten Temperatur Vorhorsage der hächsten Temperatur Für: Tag 2 (Morgen) Tag 3: Tag 4

Batteriefach

Halter bei Wandaufhängung

Halter als Ständer

TFA_No. 35.5056_Anleit_06_15 07.07.2015 17:21 Uhr Seite 5

CIELO – Satellitengestützte Funk-Wetterstation

3. Inbetriebnahme

3.1 Batterien einlegen

• Öfthen Sie das Batteriefach von Sender und Empfänger und legen Sie die Geräte in einem Abstand von ca. 1,5 Metern voinander auf einen Tisch. Vermeiden Sie die Nähe zu möglichen Störquellen (elektronische Geräte und Funkanlagen).
• Legen Sie die Batterien in das Batteriertach des Senders (2 x 1,5 V AA) und anschließend in die Basisstation (2 x 1,5 V C). Achten Sie auf die richtige Polarität beim Einlegen der Batterien. Weitere Einstellung müssen Sie unter normalen Umständen nicht vornehmen.

3.2 Empfang der Außentemperatur

• Nach dem Einlogen der Batterien in den Außensender startel der Sender automatisch mit der Übertragung der Außenwerte zur Basisstation. Die Übertragung ist nach ca. einer Minute abgeschlossen und die Außentemperatur wird im Display de Basisstation angezeigt.
• Werden die Außenwerte nicht empfangen, erscheint „-“ auf dem Display. Prüfen Sie die Batterlen und starten Sie einen weiteren Versuch. Beachten Sie, dass Sie für den Neustart immer die Batterlen in Sender und Empfänger Innerhalb von einer Minute einlegen müssen. Vermeiden Sie die Nähe zu anderen elektrischen Geräten (Fernseher, Computer, Funktelfone) und massiven Metallgegenständen.
• Bitte beachten Sie, dass während des Erstempfangs von Wetterdaten und Uhrzeit der Außensender vorübergehend nicht empfangen wird.
• Bei erfolgreichem Empfang der Außenwerte suchen Sie sich einen schattigen, niederschlagsgeschützten Platz für den Sender aus. Direkte Sonneneinstrahlung verfälscht die Messwerte und ständige Nässe belastet die elektronischen Bautelle unnötig.
• Prüfen Sie, ob eine Übertragung der Messwerte vom Sender am gewünschten Aufstellort zur Basisstation stattfindet (Fleichweite Freifeld max. 100 Meter, bei massiven Wänden, insbesondere mit Metallteilen kann sich die Sendereichweite erheblich reduzieren). Suchen Sie sich gegebenenfalls einen neuen Aufstellort für Sender und/oder Empfänger. „Sichtkontakt“ zwischen Sender und Empfänger verbessert oftmals die Übertragung.
• Ist die Übertragung erfolgreich, können Sie den Sender mit dem Halter an der Wand befestigen oder aufstellen.

3.3 Empfang der Wetterdaten und der Uhrzeit

- Nach Übertragung der Außenwerle empfängt die Station die Wetterdaten und die Uhrzeit. Die Uhrzeit sollte nach 30 Minuten angezeigt werden. Die übertragene Uhrzeit entspricht der Genauigkeit einer normalen Quarzuhr (maximale Abweichung ±2 Minuten).

CIELO – Satellitengestützte Funk-Wetterstation

• Nach 6 Stunden sollten erstrmalig Wetterdaten empfangen werden. Die Station erkennt automatisch, in welcher von 50 Regionen in Deutschland sie sich befindet und zeigt somit das für Ihre Region gültige Wetter (weitere Infos siehe 4.5.2 „Letzter Empfang der Wetterdaten / Wetterregion“).
• Es ist möglich, dass beim Erstempfang die Daten noch nicht vollständig angezeigt werden. Bitte warten Sie einen weiteren Empfang ab; in der Regel erhalten Sie dann die komplette Anzeige.

3.4 Übertragungsprobleme

Bei Übertragungsproblemen beachten Sie bitte folgende Hinweise:

• Es wird empfohlen, einen Abstand von mindestens 1,5 – 2 Metern zu eventuell störenden Geräten wie Computerbildschirmen und Fernsehgeräten einzuhalten.
• In Stahlbetonbauten (Kellern, Aufbauten) ist das empfangene Signal natürlicherweise schwächer. In Extremfällen wird empfohlen, das Gerät in Fensternähe zu platzieren und/oder durch Drehen das Funksignal besser zu empfangen.
• Hilfreich bei der Suche nach dem optimalen Standort des Gerätes zum Empfang der Welterdaten und der Uhrzeit ist das akustische Empfangsstärke-Signal (siehe 4.5.1.2)
• Spälestens über Nacht sollte die Station das Wetter korrekt anzeigen. Nachts sind die atmosphärischen Störungen meist geringer und ein Empfang ist in den meisten Fällen möglich.

4. Bedienung

4.1 Wetterinformationen

4.1.1 Tageszeit

• Da sich das Wetter im Tagesverlauf ändern kann, bietet die Station eine separate Wettervorhersage für vier Tagesabschnitte: – vormittags (6-12 Uhr)
• nachmittags (12-18 Uhr)
• abends (18-24 Uhr)
• nachts (24-6 Uhr des Folgetages)
• Im Normalmodus zeigt Ihnen die Station automatisch immer das Welter des nächsten Tagesabschnittes: vormittags von 6 bis 12 Uhr wird Ihnen das Nachmittagswetter präsentiert, nachmittags das Welter für den kommenden Abend usw..
• Mit der SNOOZE-Taste können Sie die Tageszeiten manuell durchschalten (Anzeige im Display rechts oben „STEP“). Der ausgewählte Tagesabschnitt bleibt dann für ca. 20 Sekunden stehen, danach kehrt die Anzeige automatisch in den Normalmodus zurück.

TFA_No. 35.5056_Anleit_06_15 07.07.2015 17:21 Uhr Seite 6

CIELO – Satellitengestützte Funk-Wetterstation

• Sie können sich auch das Wetter für alle Tagesabschnitte im Wechsel anzeigen lassen. Drücken Sie einmal die MODE-Taste und rechts oben im Display erscheint „ROLL“. Die Tageszeitanzeige wechselt nun alle 6 Sekunden. Durch nochmaliges Drücken der MODE-Taste kehren Sie in den Normalmodus zurück (Anzeige im Display „NORM“).
• Das Welter für die kommenden drei Tage bezieht sich auch auf die jeweils angezeigte Tageszeit.

4.1.2 Wellersymbole

- Um Ihnen möglichst detaillierte Wetterinformationen zu geben, unterscheidet die Station verschiedene Wottersymbole:

sonnig meist sonnig teilweise bewölkt bewölkt

etwas Regen Regen ergiebiger Regen Gewitter

leichter Schnsefall Schnesfall wolkenlos

(bel Nacht)

leicht bewölk (bei Nacht)

CIELO - Satellitengestützte Funk-Wetterstation

• Aus diesen Bausteinen ergeben sich insgesamt 36 verschiedene Wettersymbole:

TAG

NACHT

TFA_No. 35.5056_Anleit_06_15 07.07.2015 17:21 Uhr Seite 7

CIELO – Satellitengestützte Funk-Wetterstation

D

4.1.3 Tageshöchsl- und Tiefstwerle

- Zusätzlich zur aktuellen Weiterinformation sagt Ihnen die Station die Tageshöchst- und Tiefstwerte voraus. Beachten Sie dabei, dass sich die Tagefeststwerte auf den Zeitraum von 0-6 Uhr morgenes des jeweiligen Tages beziehen. Wenn Sie die Tiefstwerte der kommenden Nacht ablesen möchten, orientieren Sie sich an der Minimaltemporatur des nächsten Tages. Für die Tageshöchst- und Tiefstwerte in jedem Sendegebiet haben wir einen möglichst repräsentativen Ort ausgewählte. Beachten Sie, dass je nach eigenem Standort Abweichungen nach oben oder unten auftreten können, insbesondere in Regionen mit größeren Höhenunterschieden.

4.2 Anzeige von Uhrzeit, Datum und Innentemperatur

- Neben der Uhrzeit können Sie sich wahlweise das aktuelle Datum (TagMonal), den Wochentag mit Datum, Sekunden oder die Innentemperatur anzeigen lassen. Mit der +Taste schalten Sie die Anzeige um.

4.3 Weckfunktion

• Zum Einstellen der Wackzeit halten Sie die ALARM-Taste für drei Sekunden gedrückt. „ALM“ erscheint im Display und die Stundenanzeige blinkt. Mit der +Taste können Sie nun die Stunden einstellen. Durch nochmaliges Drücken der ALARM-Taste gelangen Sie in die Minutsneinstellung. Die Minutsanzeige blinkt. Mit der +Taste können Sie nun die Minuten einstellen.
• Mit der ALARM-Taste aktivieren oder deaktivieren Sie den Weckalarm. Bei aktiviertem Alarm erscheint das Wecksymbol im
• Das Wecksignal können Sie mit jeder beliebigen Taste unterbrechen. Mit der SNOOZE-Taste stoppen Sie das Wecksignal für 5 Minuten (Nachwecktunktion).

4.4 Displaykontrast

- Durch Drücken der SET-Taste für 3 Sekunden gelangen Sie in den Einstelmodus. Das LCD-Zeichen fängt an zu blinken. Sie können nun mit der -Taste den Displaykontrast einstellen (1-7).

4.5 Empfangsqualität für Wetterdaten und Uhrzeit

4.5.1 Stärke des Empfangssignals

4.5.1.1 Empfangsstärkesymbol

- Das Emplangsstärke-Symbol zeigt Ihnen die Stärke des Emplangssignals am Aufstellort an:

- optimaler Emptang

CIELO - Satellitengestützte Funk-Wetterstation

D

-guter Emplang

- schwacher Empfang

• Bei schwachem Empfang kann es zu Übertragungsproblemen kommen. In diesem Falle empfehlen wir einen anderen Aufstellort (siehe 3.4. Übertragungsprobleme).
• Durch kurzes einmaliges Betätigen der SET-Taste können Sie sich jederzeit die Empfangsstärke aktualisieren lassen.

4.5.1.2 Akuatisches Empfangstärke-Signal

• Mit dem akustischen Empfangstärke-Signal können Sie permanent die Stärke des Funkemplangs messen, um so auch in Bewegung den optimalen Aufstellort des Gerätes zum Empfang der Welterdaten zu finden. Nutzen Sie diese Funktion erst nach erfolgreichem Empfang der Uhrzeit.
• Drücken Sie die »Taste für drei Sekuroden. Ein Signalton bestätigt, dass Sie sich in diesem speziellen Modus befinden. Bei einem optimalen Empfang hören Sie das Empfangsstärke-Signal zweimal pro Sekurde über einen Zeitraum von ca. 25 Sekunden, danach erfolgt eine kurze Pause. Weniger Signatöne im gleichen Zeitraum weisen auf einen schwächeren Empfang hin. Achtung: Die Empfangstärke wird von vielen äußeren Faktoren beeinflusst und kann im Zeitverlauf stark schwanken. Zur Auswahl des endgültigen Standortes des Gerätes sollte deshalb die Empfangsqualität über einen längeren Zeitraum beobachtet werden.

4.5.2 Letzter Empfang der Wetterdaten / Wetterregion

• Im SET-Modus können Sie auch den letzten Emplang der Wettordaten beauskunften, bzw. die Region, für die Sie das Wetter beziehen. Dazu halten Sie die SET-taste für 3 Sekunden gedrückt. Drücken Sie nun noch einmal die SET-taste, zeigt Ihnen die Station Datum und Uhrzeit des letzten Wetterempfangs für ca., 15 Sekunden. Das aktuelle Wetterbild blinkt dabei. Gleichzeitig erscheint anstete der Außentemperatur die aktuelle Region (dreistellig).
• Eine Karte der 50 deutschen Regionen finden Sie begefügt und im Internet unter www.wetterdirekt.com

4.6 Manuelle Suche des Außensenders

- Sollte Ihr Basisgerät den Kontakt zu seinem Außensender verloren haben und zeigt das Display anstatt der Werte des Außensenders nur noch Striche an, prüfen Sie die Batterien und starten Sie den Außensenör neu. Nun können Sie manuel mit einem einzelnen Tastendruck der SET-Taste eine Suche nach dem Außensender veranlassen. Es folgt ein kurzer Bestätigungston und das Gerät sucht nach dem Außensender.

TFA_No. 35.5056_Anleit_06_15 07.07.2015 17:21 Uhr Seite 8

CIELO – Satellitengestützte Funk-Wetterstation

D

5. Pflege und Wartung

• Reinigen Sie das Gerät und den Sender mit einem weichen, leicht feuchten Tuch. Keine Scheuer- oder Lösungsmittel verwenden!
• Entfernen Sie die Batterien, wenn Sie das Gerät längere Zeit nicht verwenden.
• Bewahren Sie Ihr Gerät an einem trockenen Platz auf,

5.1 Batteriewechsel

- Wenn die Batterien der Basisstation ersetzt werden müssen, erscheint die Batteriestandsanzeige auf dem Display. Wenn die Batterien des Senders ersetzt werden müssen, erscheint die Batteriestandsanzeige „TX“.

Achtung:

Bei einem Batteriewechsel im Sender oder Empfänger muss Ihr Gerät den Außensender immer neu lernen – also Batterien Immer In Sender und Empfänger neu einlegen, wie unter 3.1 beschrieben. Bei einem Batteriewechsel Im Sender kann der Kontakt zum Empfänger auch mithilfe der manuellen Sendersuche (siehe 4.6) hergestellt werden.

6. Störungen

Problem Lösung

Keine Anzeige → Batterien polrichtig einlegen auf der Basisstation → Batterien wechseln

Kein Empfang → Manuelle Sendersuche veranlassen (siehe 4.6)

des AußensendersAnzelge ,···*	→ Batterien des Außensenders prüfen (keine Akkus verwenden!)
	→ Neurinbetriebnahme von Sender und Basisgerät gemäß Anleitung
	→ Anderon Aufstellort für Sender und/oder Basisgerät wählen
	→ Abstand zwischen Sender und Basisgerät veringern
	→ Beseitigen der Stöquellen

Kein Empfang

der Wetterdaten/Uhrzeit

→ Empfangsversuch in der Nacht abwarten

→ Anderen Aufstellort mitnisse des akustischen Empfangsstärke-Signals wählen
→ Funktionsfähigkeit des Gerätes an großräumig anderem Standort (Arbeit, Bekannte) überprüfen

CIELO - Satellitengestützte Funk-Wetterstation

D

7. Entsorgung

Dieses Produkt wurde unter Verwendung hochwertiger Materialien und Bestandleile hergestellt, die recycelt und wiederverwendet werden können.

Batterlen und Akkus dürfen keinesfalls in den Hausmüll

Als Verbraucher sind Sie gesetzlich verpflichtet, georauchte Batterien und Akkus zur umweitgerechten Entsorgung beim Handel oder entsprechenden Sammelstellen gemäß nationaler oder lokaler Bestimmungen abzugeben.

Die Bezeichnungen für enthaltene Schwermetalle sind: Cd=Cadmium, Hg=Quecksüber, Pb=Blei

Dieses Gerät ist entsprechend der EU-Richtlinie über die Entsorgung von Elektro- und Elektronik-Altgeräten (WEEE) gekennzeichnet.

Dieses Produkt darf nicht mit dem Hausmüll entsorgt werden. Der Nutzer ist verpflichtet, das Altgerät zur umweltgerechten Entsorgung bei einer ausgewiesenen Annahmestelle für die Entsorgung von Elektro- und Elektronikgeräten abzugeben.

8.Technische Daten

Basistation:

Messbereich Innentemperatur	0 °C bis 159,9 °C mit 0,1 °C Auflösung, Anzeige „OFL“ außerhalb dieses Bereichs
Raumtemperatur-Prüttintervalle	alle 15 Sekunden
Spannungsversorgung:	2 x C (LR14), 1,5V
Abmessungen: 130 x 42 x 112 mm
Emplung der Sateillendalen	mehrmals täglich

Sender:

Messbereich Außentemperatur

-39,9 °C bis +59.9 °C mit 0.1 °C Auflösung; Anzeige „OFL“ außerhalb dieses Bereichs

Empfang der Außensenderdaten alle 5 Sekunden
