BEDIENUNGSANLEITUNG Galileo TFA

Profi-Prognose für 4 Tage

Kostenlos für Ihre Region

Per Funk mehrmals täglich

WETTER

direkt

Betriebsanleitung

1. EINFÜHRUNG

1.1 EINSATZBEREICH

Sie haben eine Wetterstation mit der innovativen WETTERdirekt-Technologie erworben.

Mit dieser vom Wetterspezialisten TFA entwickelten Weltneuheit erhalten Sie eine regionale Wetterprognose,

von professionellen Meteorologen erstellt, per Satellitentechnik über ein spezielles Funknetz auf Ihre Station.

Außerdem wird die lokale Außentemperatur über einen Funksender mit 868 MHz und einer Reichweite von

bis zu 100 Metern auf die Basisstation übertragen.

So bekommen Sie ein umfassendes Bild der aktuellen und zukünftigen Wettersituation.

Das Gerät besteht aus einem Empfänger (Basisstation) und einem Sender, die batteriebetrieben sind und

damit unabhängig von Stromquellen aufgestellt werden können.

Die Station kann aufgrund des lokalen Funknetzes nur in Deutschland betrieben werden.

Wichtiger Hinweis:

Die Wetterdaten werden über Satelliten und das Funknetz von e*.Message (Übertragungsmedien) übertragen.

Die nachhaltige Verwendung der Wetterstation hängt von der Betriebsbereitschaft der Übertragungsmedien

ab, auf die der Verkäufer keinen Einfluss hat. Ausfälle der Übertragungsmedien sind nicht ausgeschlossen.

Sie stellen keinen Mangel des Gerätes dar.

Der Verkäufer hat ebenfalls keinen Einfluss auf die übertragenen Wetterdaten und Wetterprognosen.

1.2 BEVOR SIE MIT DEM GERÄT ARBEITEN

Lesen Sie sich bitte die Bedienungsanleitung genau durch.

So werden Sie mit Ihrem neuen Gerät vertraut, lernen alle Funktionen und Bestandteile kennen, erfahren

wichtige Details für die Inbetriebnahme und den Umgang mit dem Gerät und erhalten Tipps für den

Störungsfall.

Durch die Beachtung der Bedienungsanleitung vermeiden Sie auch Beschädigungen des Geräts und die

Gefährdung Ihrer gesetzlichen Mängelrechte durch Fehlgebrauch. Ebenso haften wir nicht für inkorrekte

Mess- oder Vorhersagewerte und Folgen, die sich aus solchen ergeben können.

Für Schäden, die aus Nichtbeachtung dieser Bedienungsanleitung verursacht werden, übernehmen

wir keine Haftung.

Beachten Sie besonders die Sicherheitshinweise!

Bewahren Sie diese Anleitung gut auf!

1.3 LIEFERUMFANG:

• Wetterstation (Basisgerät)

• Außensender

• Bedienungsanleitung

Zu Ihrer Sicherheit:

• Das Produkt ist ausschließlich für den beschriebenen Einsatzbereich geeignet. Verwenden Sie das Produkt nicht anders, als in dieser Anleitung dargestellt wird.
  • Das eigenmächtige Reparieren, Umbauen oder Verändern des Gerätes ist nicht gestattet.
• Dieses Gerät ist nicht für medizinische Zwecke oder zur öffentlichen Information geeignet und nur für den privaten Gebrauch bestimmt.

Vorsicht!

Verletzungsgefahr:

• Bewahren Sie das Gerät und die Batterien außerhalb der Reichweite von Kindern auf.
- Batterien nicht ins Feuer werfen, kurzschließen, auseinander nehmen oder aufladen. Explosionsgefahr!
- Batterien enthalten gesundheitsschädliche Sauren. Um ein Auslaufen der Batterien zu vermeiden, sollten schwache Batterien möglichst schnell ausgetauscht werden. Verwenden Sie nie gleichzeitig alte und neue Batterien oder Batterien unterschiedlichen Typs. Entfernen Sie die Batterien, wenn Sie das Gerät längere Zeit nicht verwenden. Beim Hantieren mit ausgelaufenen Batterien chemikalienbeständige Schutzhandschuhe und Schutzbrille tragen!

Wichtige Hinweise zur Produktsicherheit

• Setzen Sie das Gerät nicht extremen Temperaturen, Vibrationen und Erschütterungen aus.
  • Vor Feuchtigkeit schützen.

• Der Außensensor ist spritzwassergeschützt, aber nicht wasserdicht. Suchen Sie einen niederschlagsgeschützten Platz für den Sender aus.

• BESTANDTEILE
  2.1 BASISSTATION (EMPFÄNGER)

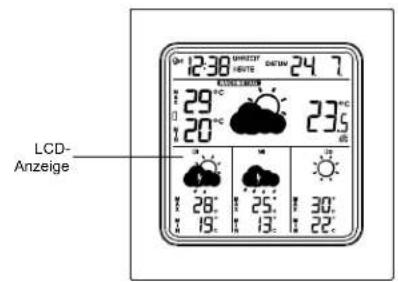

12:30 WINDUST 24.7 HOURS 29°C 23°C LCD- Anzeige 20°C 28°C 25°C 30°C 15°C 13°C 22°C

Vorderseite

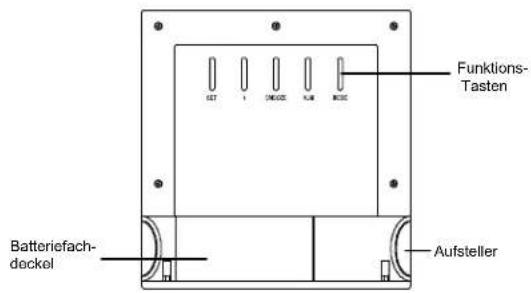

Funktions- Tasten Batteriefach- deckel Aufsteller

Rückseite

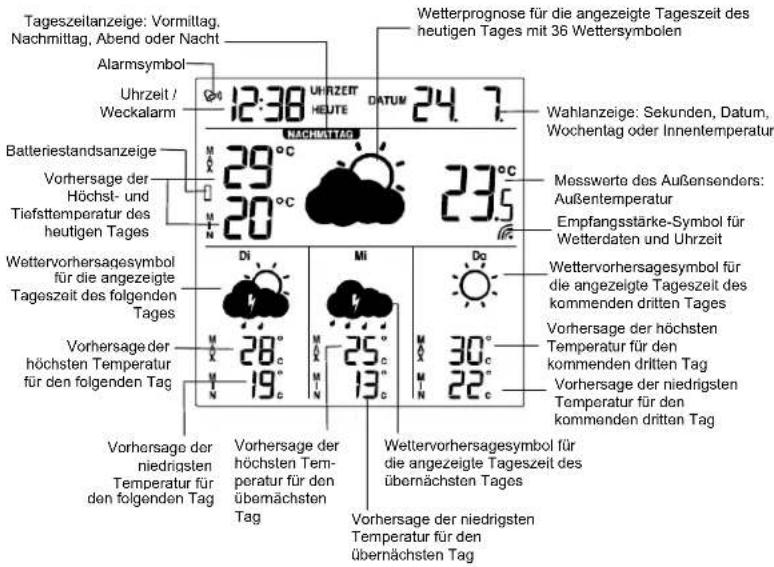

DISPLAYANZEIGE

Tageszeilanzeige: Vormittag, Nachmittag, Abend oder Nacht Alarmsymbol Uhrzeit / Weckalarm Batteriestandsanzeige Vorhersage der Höchst- und Tiefsttemperatur des heutigen Tages Wettervorhersagesymbol für die angezeigte Tageszeit des folgenden Tages Vorhersage der höchsten Temperatur für den folgenden Tag 12:38 UHRZEIT HEJTE DATUM 24.7 29°C 20°C 23.5°C 28°C 19°C 25°C 13°C 30°C 22°C Wetterprognose für die angezeigte Tageszeit des heutigen Tages mit 36 Wettersymbolen Wahlanzeige: Sekunden, Datum, Wochentag oder Innentemperatur Messwerta des Außensenders: Außentemperatur Empfangsstärke-Symbol für Wetterdaten und Uhrzeit Wettervorhersagesymbol für die angezeigte Tageszeit des kommenden dritten Tages Vorhersage der höchsten Temperatur für den kommenden dritten Tag Vorhersage der niedrigsten Temperatur für den kommenden dritten Tag Vorhersage der niedrigsten Temperatur für den übernächsten Tag

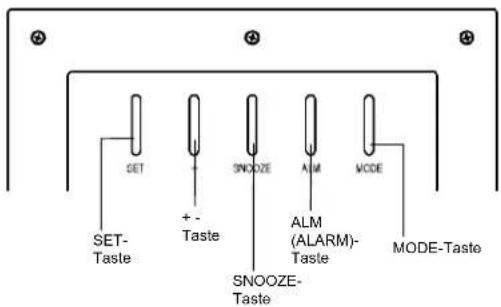

TASTEN

SET SET- Taste + - Taste SNOOZE SNOOZE- Taste ALM ALM (ALARM)- Taste MODE MODE-Taste

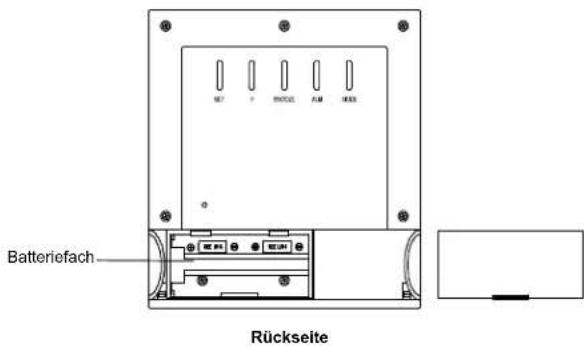

GEHÄUSE

Batteriefach Rückseite

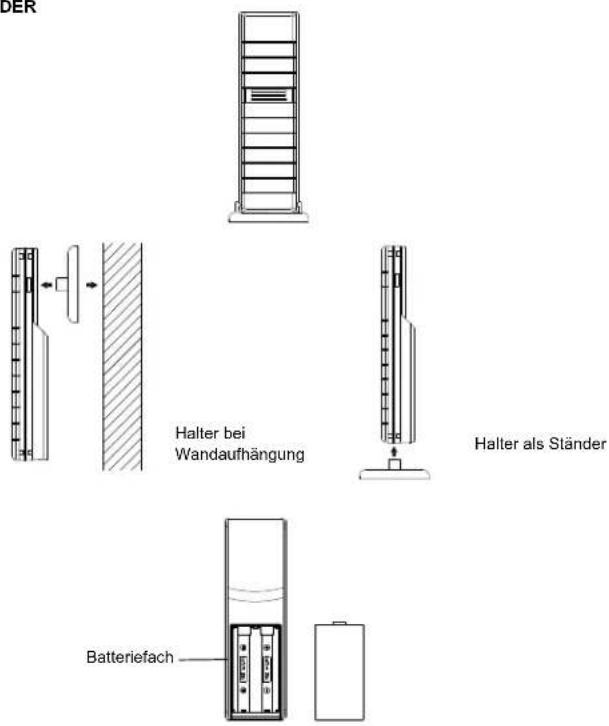

2.2 SENDER

3. INBETRIEBNAHME

3.1 BATTERIEN EINLEGEN

• Öffnen Sie das Batteriefach von Sender und Empfänger und legen Sie die Geräte in einem Abstand von ca. 1,5 Metern voneinander auf einen Tisch. Vermeiden Sie die Nähe zu möglichen Störquellen (elektronische Geräte und Funkanlagen).
• Legen Sie die Batterien in das Batteriefach des Senders (2 x 1,5 V AA) und anschließend in die Basisstation (2 x 1,5 V C). Achten Sie auf die richtige Polarität beim Einlegen der Batterien. Weitere Einstellung müssen Sie unter normalen Umständen nicht vornehmen.

3.2 EMPFANG DER AUSSENTEMPERATUR

• Nach dem Einlegen der Batterien in den Außensender startet der Sender automatisch mit der Übertragung der Außenwerte zur Basisstation. Die Übertragung ist nach ca. einer Minute abgeschlossen und die Außentemperatur wird im Display der Basisstation angezeigt.
• Werden die Außenwerte nicht empfangen, erscheint „-“ auf dem Display. Prüfen Sie die Batterien und starten Sie einen weiteren Versuch. Beachten Sie, dass Sie für den Neustart immer die Batterien in Sender und Empfänger innerhalb von einer Minute einlegen müssen. Vermeiden Sie die Nähe zu anderen elektrischen Geräten (Fernseher, Computer, Funktelefone) und massiven Metallgegenständen
• Bitte beachten Sie, dass während des Erstempfangs von Wetterdaten und Uhrzeit der Außensender vorübergehend nicht empfangen wird.
• Bei erfolgreichem Empfang der Außenwerte suchen Sie sich einen schattigen, niederschlagsgeschützten Platz für den Sender aus. Direkte Sonneneinstrahlung verfälscht die Messwerte und ständige Nässe belastet die elektronischen Bauteile unnötig.
• Prüfen Sie, ob eine Übertragung der Messwerte vom Sender am gewünschten Aufstellort zur Basisstation stattfindet (Reichweite Freifeld max. 100 Meter, bei massiven Wänden, insbesondere mit Metallteilen kann sich die Sendereichweite erheblich reduzieren). Suchen Sie sich gegebenenfalls einen neuen Aufstellort für Sender und/oder Empfänger. „Sichtkontakt“ zwischen Sender und Empfänger verbessert oftmals die Übertragung.
• Ist die Übertragung erfolgreich, können Sie den Sender mit dem Halter an der Wand befestigen oder aufstellen.

3.3 EMPFANG DER WETTERDATEN UND UHRZEIT

• Nach Übertragung der Außenwerte empfängt die Station die Wetterdaten und die Uhrzeit. Die Uhrzeit sollte nach 30 Minuten angezeigt werden. Die übertragene Uhrzeit entspricht der Genauigkeit einer normalen Quarzuhr (maximale Abweichung +/- 2 Minuten).
• Nach 6 Stunden sollten erstmalig Wetterdaten empfangen werden. Die Station erkennt automatisch, in welcher von 50 Regionen in Deutschland sie sich befindet und zeigt somit das für Ihre Region gültige
• Wetter (weitere Infos siehe 4.5.2 „Letzter Empfang der Wetterdaten / Wetterregion“).
• Es ist möglich, dass beim Erstempfang die Daten noch nicht vollständig angezeigt werden. Bitte warten Sie einen weiteren Empfang ab; in der Regel erhalten Sie dann die komplette Anzeige.

3.4 ÜBERTRAGUNGSPROBLEME

Bei Übertragungsproblemen beachten Sie bitte folgende Hinweise:

- Es wird empfohlen, einen Abstand von mindestens 1,5 – 2 Metern zu eventuell störenden Geräten wie Computerbildschirmen und Fernsehgeräten einzuhalten.

In Stahlbetonbauten (Kellern, Aufbauten) ist das empfangene Signal natürlicherweise schwächer. In Extremfällen wird empfohlen, das Gerät in Fensternähe zu platzieren und/oder durch Drehen das Funksignal besser zu empfangen.

- Hilfreich bei der Suche nach dem optimalen Standort des Gerätes zum Empfang der Wetterdaten und der Uhrzeit ist das akustische Empfangsstärke-Signal (siehe 4.5.1.2)

- Spätestens über Nacht sollte die Station das Wetter korrekt anzeigen. Nachts sind die atmosphärischen Störungen meist geringer und ein Empfang ist in den meisten Fällen möglich.

4. BEDIENUNG

4.1 WETTERINFORMATIONEN

4.1.1 TAGESZEIT

- Da sich das Wetter im Tagesverlauf ändern kann, bietet die Station eine separate Wettervorhersage für vier Tagesabschnitte:

• vormittags (6-12 Uhr)
• nachmittags (12-18 Uhr)
• abends (18-24 Uhr)

- nachts (24-6 Uhr des Folgetages).

• Im Normalmodus zeigt Ihnen die Station automatisch immer das Wetter des nächsten Tagesabschnittes: vormittags von 6 bis 12 Uhr wird Ihnen das Nachmittagswetter präsentiert, nachmittags das Welter für den kommenden Abend usw..
• Mit der Snooze-Taste können Sie die Tageszeiten manuell durchschalten (Anzeige im Display rechts oben „STEP“). Der ausgewählte Tagesabschnitt bleibt dann für ca. 20 Sekunden stehen, danach kehrt die Anzeige automatisch in den Normalmodus zurück.
• Sie können sich auch das Wetter für alle Tagesabschnitte im Wechsel anzeigen lassen. Drücken Sie einmal die MODE-Taste und rechts oben im Display erscheint „ROLL“. Die Tageszeitanzeige wechselt nun alle 6 Sekunden. Durch nochmaliges Drücken der MODE-Taste kehren Sie in den Normalmodus zurück (Anzeige im Display „NORM“).
  • Das Wetter für die kommenden drei Tage bezieht sich auch auf die jeweils angezeigte Tageszeit.

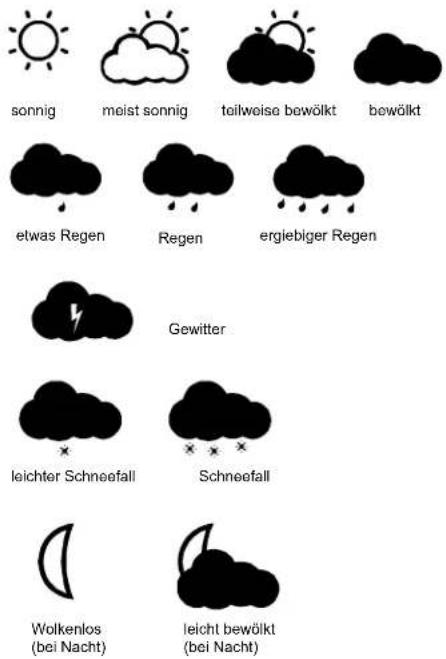

4.1.2 WETTERSYMBOLE

Um Ihnen möglichst detaillierte Wetterinformationen zu geben, unterscheidet die Station verschiedene Wettersymbole:

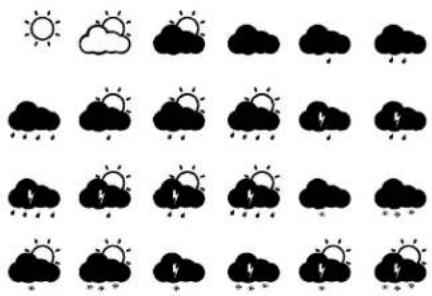

Aus diesen Bausteinen ergeben sich insgesamt 36 verschiedene Wettersymbole:

TAG

4.1.3 TAGESHÖCHST- UND TIEFSTWERTE

- Zusätzlich zur aktuellen Wetterinformation sagt Ihnen die Station die Tageshöchst- und Tiefstwerte voraus. Beachten Sie dabei, dass sich die Tagestiefstwerte auf den Zeitraum von 0-6 Uhr morgens des jeweiligen Tages beziehen. Wenn Sie die Tiefstwerte der kommenden Nacht ablesen möchten, orientieren Sie sich an der Minimaltemperatur des nächsten Tages. Für die Tageshöchst- und Tiefstwerte in jedem Sendegebiet haben wir einen möglichst repräsentativen Ort ausgewählt. Beachten Sie, dass je nach eigenem Standort Abweichungen nach oben oder unten auftreten können, insbesondere in Regionen mit größeren Höhenunterschieden.

4.2 ANZEIGE VON UHRZEIT, DATUM UND INNENTEMPERATUR

- Neben der Uhrzeit können Sie sich wahlweise das aktuelle Datum (Tag/Monat), den Wochentag mit Datum, Sekunden oder die Innentemperatur anzeigen lassen. Mit der +Taste schalten Sie die Anzeige um.

4.3 WECKFUNKTION

• Zum Einstellen der Weckzeit halten Sie die ALARM-Taste für drei Sekunden gedrückt. „WECKZEIT“ erscheint im Display und die Stundenanzeige blinkt. Mit der +Taste können Sie nun die Stunden einstellen. Durch nochmaliges Drücken der ALARM-Taste gelangen Sie in die Minuteneinstellung. Die Minutenanzeige blinkt. Mit der +Taste können Sie nun die Minuten einstellen.
• Mit der ALARM-Taste aktivieren oder deaktivieren Sie den Weckalarm. Bei aktiviertem Alarm erscheint das Wecksymbol im Display.
• Das Wecksignal können Sie mit jeder beliebigen Taste unterbrechen. Mit der Snoozetaste stoppen Sie das Wecksignal für 5 Minuten (Nachweckfunktion).

4.4 DISPLAYKONTRAST

- Durch Drücken der SET-Taste für 3 Sekunden gelangen Sie in den Einstellmodus. Das LCD-Zeichen fängt an zu blinken. Sie können nun mit der +Taste den Displaykontrast einstellen (1-7).

4.5.1 STÄRKE DES EMPFANGSSIGNALS

4.5.1.1 EMPFANGSSTÄRKE-SYMBOL

• Das Empfangsstärke-Symbol zeigt Ihnen die Stärke des Empfangssignals am Aufstellort an:

optimaler Empfang

guter Empfang

schwacher Empfang

• Bei schwachem Empfang kann es zu Übertragungsproblemen kommen. In diesem Falle empfehlen wir einen anderen Aufstellort (siehe 3.4 „Übertragungsprobleme“)
• Durch kurzes einmaliges Betätigen der SET-Taste können Sie sich jederzeit die Empfangsstärke aktualisieren lassen.

4.5.1.2 AKUSTISCHES EMPFANGSSTÄRKE-SIGNAL

• Mit dem akustischen Empfangsstärke-Signal können Sie permanent die Stärke des Funkempfangs messen, um so auch in Bewegung den optimalen Aufstellort des Gerätes zum Empfang der Wetterdaten zu finden. Nutzen Sie diese Funktion erst nach erfolgreichem Empfang der Uhrzeit.
• Drücken Sie die +Taste für drei Sekunden. Ein Signalton bestätigt, dass Sie sich in diesem speziellen Modus befinden. Bei einem optimalen Empfang hören Sie das Empfangsstärke-Signal zweimal pro Sekunde über einen Zeitraum von ca. 25 Sekunden, danach erfolgt eine kurze Pause. Weniger Signaltöne im gleichen Zeitraum weisen auf einen schwächeren Empfang hin.

Achtung: Die Empfangsstärke wird von vielen äußeren Faktoren beeinflusst und kann im Zeitverlauf stark schwanken. Zur Auswahl des endgültigen Standortes des Gerätes sollte deshalb die Empfangsqualität über einen längeren Zeitraum beobachtet werden.

4.5.2 LETZTER EMPFANG DER WETTERDATEN / WETTERREGION

• Im SET-Modus können Sie auch den letzten Empfang der Wetterdaten beauskunften, bzw. die Region, für die Sie das Wetter beziehen. Dazu halten Sie die SET-Taste für 3 Sekunden gedrückt. Drücken Sie nun noch einmal die SET-Taste, zeigt Ihnen die Station Datum und Uhrzeit des letzten Wetterempfangs für ca. 15 Sekunden. Das aktuelle Wetterbild blinkt dabei. Gleichzeitig erscheint anstelle der Außentemperatur die aktuelle Region (dreistellig).
  • Eine Karte der 50 deutschen Regionen finden Sie beigefügt und im Internet unter www.wetterdirekt.com

5. PFLEGE UND WARTUNG

• Reinigen Sie das Gerät und den Sender mit einem weichen, leicht feuchten Tuch. Keine Scheuer- oder Lösungsmittel verwenden!
  • Entfernen Sie die Batterien, wenn Sie das Gerät längere Zeit nicht verwenden.
  • Bewahren Sie Ihr Gerät an einem trockenen Platz auf.

5.1 BATTERIEWECHSEL

- Wenn die Batterien der Basisstation ersetzt werden müssen, erscheint die Batteriestandsanzeige links im 1. Displaysegment. Wenn die Batterien des Senders ersetzt werden müssen, erscheint die Batteriestandsanzeige links im 2. Displaysegment.

Achtung: Bei einem Batteriewechsel im Sender oder Empfänger muss Ihr Gerät den Außensender immer neu lernen – also Batterien immer in Sender und Empfänger neu einlegen, wie unter 3.1 beschrieben.

1. STÖRUNGEN

Problem	Fehlerbeseitigung
Keine Anzeige auf der Basisstation	Batterien polrichtig einlegenBatterien wechseln
Kein Empfang des AußensendersAnzeige „---”	Batterien des Außensenders prüfen (keine Akkus verwenden!)Neuinbetriebnahme von Sender und Basisgerät gemäß AnleitungAnderen Aufstellort für Sender und/oder Basisgerät wählenAbstand zwischen Sender und Basisgerät verringernBeseitigen der Störquellen
Kein Empfang der Wetterdaten/Uhrzeit	Empfangsversuch in der Nacht abwartenAnderen Aufstellort mithilfe des akustischen Empfangsstärke-Signals wählenFunktionsfähigkeit des Gerätes an großräumig anderem Standort (Arbeit, Bekannte) überprüfen
Unkorrekte Anzeige	Batterien wechseln

7. ENTSORGUNG

Dieses Produkt wurde unter Verwendung hochwertiger Materialen und Bestandteile hergestellt, die recycelt und wiederverwendet werden können.

Batterien und Akkus dürfen keinesfalls in den Hausmüll!

Als Verbraucher sind Sie gesetzlich verpflichtet, gebrauchte Batterien und Akkus zur umweltgerechten Entsorgung beim Handel oder entsprechenden Sammelstellen gemäß nationaler oder lokaler Bestimmungen abzugeben.

Die Bezeichnungen für enthaltene Schwermetalle sind: Cd=Cadmium, Hg=Quecksilber, Pb=Blei

Dieses Gerät ist entsprechend der EU-Richtlinie über die Entsorgung von Elektro- und Elektronik-Altgeräten (WEEE) gekennzeichnet.

Dieses Produkt darf nicht mit dem Hausmüll entsorgt werden. Der Nutzer ist verpflichtet, das Altgerät zur umweltgerechten Entsorgung bei einer ausgewiesenen Annahmestelle für die Entsorgung von Elektro- und Elektronikgeräten abzugeben.

1. TECHNISCHE DATEN

Basisstation:Messbereich Innentemperatur	0°C bis +59,9°C mit 0,1°C Auflösung; Anzeige "OF.L" außerhalb dieses Bereichs
Raumtemperatur-Prüfintervalle alle 15 Sekunden
Spannungsversorgung: 2 x C (LR14), 1,5V
Abmessungen: 121 x 39 x 131 mm
Empfang der Satellitendaten mehrmals täglich
Sender:Messbereich Außentemperatur	-39,9°C bis +59,9°C mit 0,1°C Auflösung; Anzeige "OF.L" außerhalb dieses Bereichs
Empfang der Außensenderdaten alle 5 Sekunden
Übertragungsfrequenz: 868 MHz
Reichweite Freifeld: Max. 100 m
Spannungsversorgung: 2 x 1,5 V-Batterie Typ Mignon AA, IEC LR6
Abmessungen: 38,2 x 21,2 x 128,3 mm

TFA Dostmann GmbH & Co.KG, Zum Ottersberg 12, D-97877 Wertheim.

Diese Anleitung oder Auszüge daraus dürfen nur mit Zustimmung von TFA Dostmann veröffentlicht werden.

Die technischen Daten entsprechen dem Stand bei Drucklegung und können ohne vorherige

Benachrichtigung geändert werden.

EU-KONFORMITÄTSERKLÄRUNG

Wir erklären hiermit, dass diese Funkanlage die wesentlichen Anforderungen der R&TTE Direktive 1999/5/EG erfüllt.

Eine Kopie der unterschriebenen und mit Datum versehenen Konformitätserklärung erhalten Sie auf Anfrage unter [e-mail].

www.tfa-dostmann.de

11/12

TFA Dostmann / Wertheim

30.3156.WD

EJIN4010T131

Printed in China
