BEDIENUNGSANLEITUNG WQP12-9227C Hanseatic

Bestell-Nr. 566 737,

567 168

HC/20091208

Nachdruck, auch aus zugs-

weise, nicht gestattet!

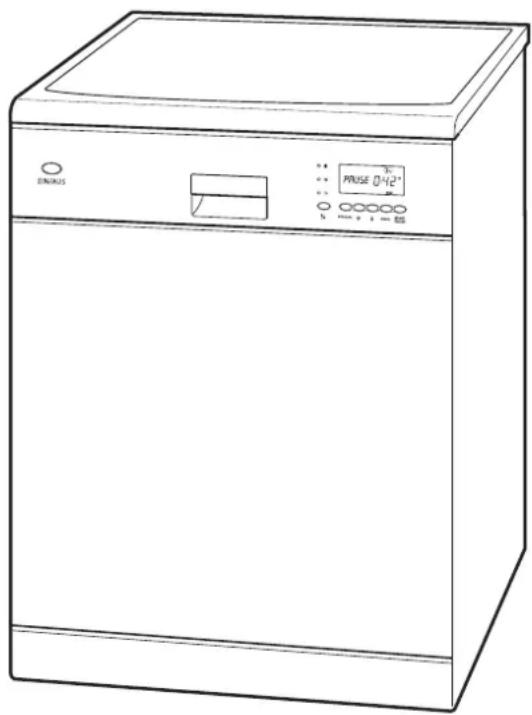

Geschirrspüler hanseatic WQP12-9227C

Ihr Geschirrspüler stellt sich vor

Ausstattungsmerkmale

– Fassungsvermögen 12 Maßgedecke

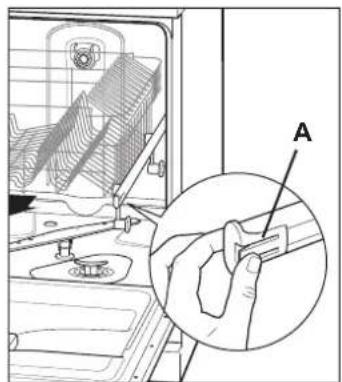

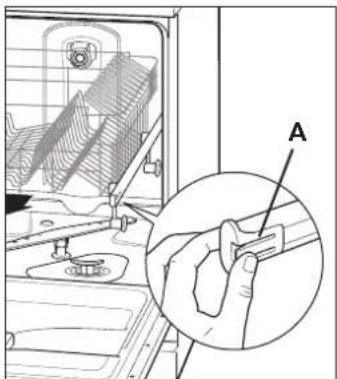

- Höhenverstellbarer Oberkorb
- Klappbarer Geschirrhalter im Oberkorb
- 7 Programme inkl. separatem Vorspülen
- 4 Spültemperaturen
- 3 Sprühebenen
- Kontrollanzeigen bei Salz- und Klarspülermangel
- Wasserstopp
- Unterbaufähig

Lieferumfang

• Geschirrspüler mit Zu- und Ablaufschlauch sowie Netzanschluss
• Schlauchhalter
• Schlauchkrümmer
  – Salzeinfüll-Trichter
• 2 Kunststoffbacken
• Gebrauchsanleitung
• Wasserhärte-Teststreifen

Kontrolle ist besser

1. Prüfen Sie, ob die Lieferung vollständig ist.
2. Kontrollieren Sie, ob das Gerät Transportschäden aufweist.
3. Sollte die Lieferung unvollständig sein oder Transportschäden aufweisen, nehmen Sie das Gerät nicht in Betrieb. Benachrichtigen Sie bitte unsere Bestellannahme.

Bestimmungsgemäßer Gebrauch

Das Gerät ist zum Spülen von Geschirr in haushaltsüblichen Mengen bestimmt. Verwenden Sie das Gerät nur wie in dieser Gebrachsanleitung beschrieben. Jede andere Verwendung gilt als nicht bestimmungsgemäß und kann zu Sach- oder sogar zu Personenschäden führen.

Das Gerät ist zum Einsatz im privaten Bereich bestimmt. Bei Einsatz im gewerblichen Bereich sind die für das Gewerbe gültigen Bestimmungen zu beachten.

Bevor Sie das Gerät benutzen, le sen SiebittezuerstdieSicherheitshinweiseunddieGebrauchsanleitung aufmerksam durch. Nur so können Sie alle Funktionensicherundzuverlässignutzen.

Beachten Sie unbedingt auch die in Ihrem Land gültigen nationalen Vorschriften, die zusätzlich zu den in dieser Anleitung genannten Vorschriften gültig sind.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf. Geben Sie alle Sicherheitshinweise und Anweisungen an den nachfolgenden Verwender des Produkts weiter.

Inhaltsverzeichnis

Information

Ihr Geschirrspüler stellt sich vor 2
Ausstattungsmerkmale	2
Lieferumfang	2
Kontrolle ist besser 2
Bestimmungsgemäßer Gebrauch 2
Bedienelemente	4
Bedienblende	4
Innenraum	5
5 Minuten für Ihre Sicherheit 6
Begriffserklärung	6
Sicherheitshinweise	6

Vorbereitung

Aufstellen und anschließen 8
Sicherer Transport 8
Der richtige Standort 8
Aufstellen und Ausrichten 8
Wasser-Ablauf	9
Wasser-Zulauf	10
Elektrischer Anschluss 10
Letzte Vorbereitungen 11
Verwendung von 3in1-Tabs 11
Klarspüler einfüllen	11
Regeneriersalz	12
Testlauf durchführen	13
Erste Schritte	13
Display-Sprache wählen	13

Bedienung

Jetzt geht's ans Spülen	14

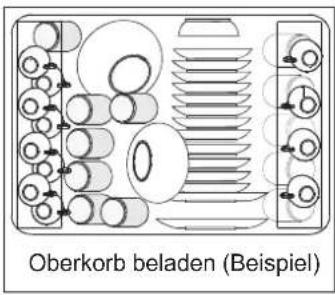

Geschirrspüler beladen	14
Geschirrspülmittel einfüllen 15
Geschirrspüler einschalten	15
Halbe Beladung	15
Programm wählen	15
Temperatur wählen	17
Startzeitvorwahl	17
Programm starten, unterbrechen,wechseln	17
Ausschalten und Ausräumen	18
Pflege und Wartung 19
Gerätefront und Bedienblende reinigen	19
Siebe reinigen	19
Sprüharme reinigen	19

Allgemeines

Wenn's mal ein Problem gibt	21
Fehlersuchtabelle	21
Unser Service	23
Umweltschutz leicht gemacht	24
Verpackungs-Tipps	24
Entsorgung des Geräts	24
Stichwortverzeichnis	27
Technische Daten	28

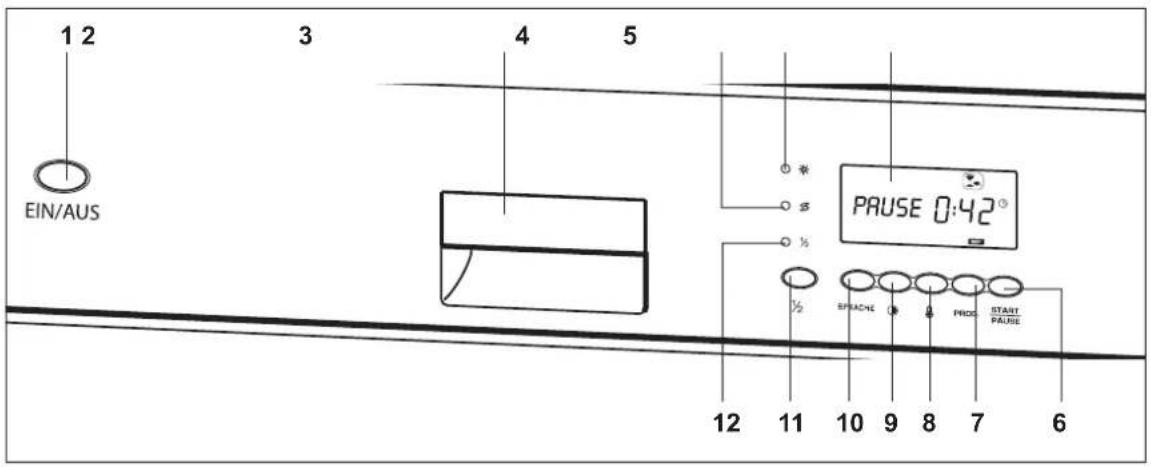

Bedienelemente

1 2 EIN/AUS 3 4 5 PRUSE 0:42° 12 11 10 9 8 7 6

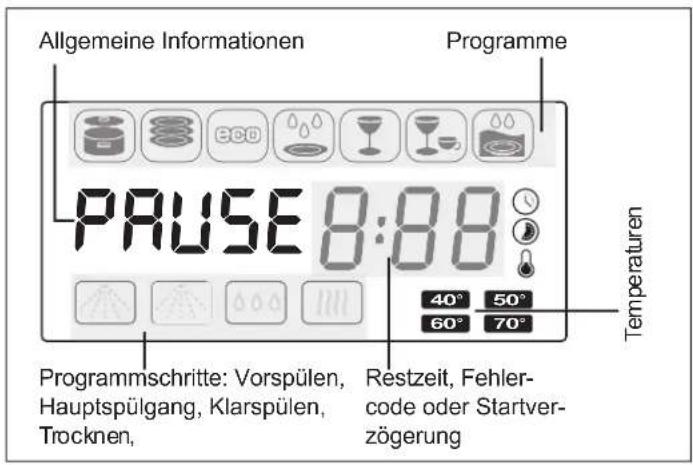

Allgemeine Informationen Programme PRause 8:88 40° 50° 60° 70° Programmschritte: Vorspülen, Hauptspülgang, Klarspülen, Trocknen, Restzeit, Fehler- code oder Startver- zögerung Temperaturen

Bedienblende

1 Gerät ein-/ausschalten
2 Türgriff

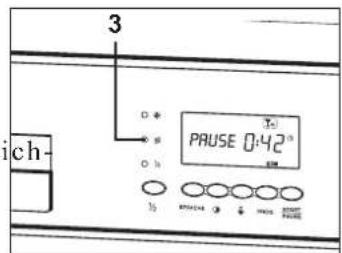

3 Kontrollanzeige „Salzmangel“
4 Kontrollanzeige „Klarspülermangel“
5 Display
6 Programm starten / unterbrechen
7 Programmwähler
8 Temperaturwähler
9 Startzeitvorwahl
10 Display-Sprache einstellen
11 Halbe Beladung
12 Kontrollanzeige "Halbe Beladung"

13 14 15

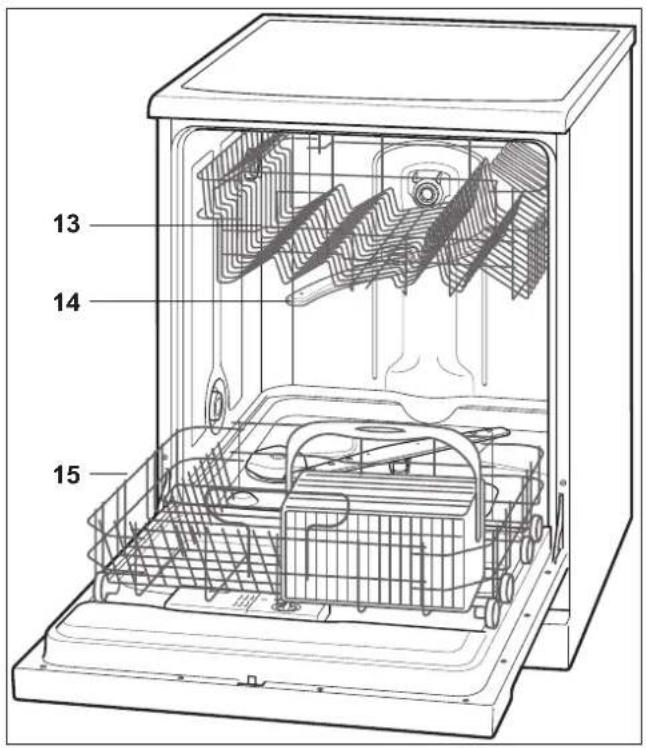

Innenraum

13 Oberer Geschirrkorb („Oberkorb“)
14 Oberer Sprüharm
15 Unterer Geschirrkorb („Unterkorb“) mit Besteckkorb

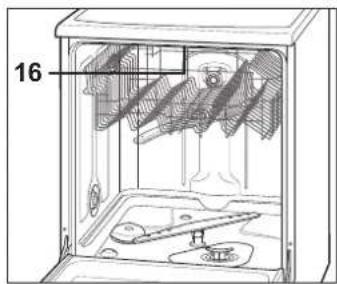

16 Deckendusche (verdeckt)
17 Teleskopschiene
18 Unterer Sprüharm

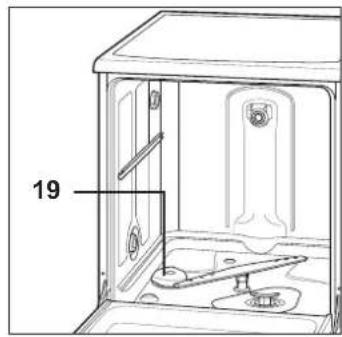

19 Regeneriersalzkammer
20 Siebe / Filter
21 Klarspüler-Kammer
22 Geschirrspülmittel-Kammer

16 17 18 19 20 21 22

5 Minuten für Ihre Sicherheit

5 Minuten sollte Ihnen Ihre Si cherheit wert sein! Lägutsüsse Studeln

wei se durchzulesen. Für Schäden in fol ge Nicht- beachtunghaftetderHerstellernicht.

Begriffserklärung

Folgende Signalbegriffe finden Sie in dieser Anleitung:

Gefahr!

Hohes Ri si ko. Missachtung der Warnung kann Schaden für Leib und Leben verursachen.

Achtung!

Mittleres Risiko. Missachtung der Warnung kann einen Sachschaden verursachen.

Wichtig!

Geringes Risiko. Sach ver hal te, die im Um gang mit dem Gerät beachtet werdensollten.

Sicherheitshinweise

Stromschlag-Gefahr!

Fehlerhafte Elektroinstallation oder zu hohe Netzspannung kann zu elektrischem Stromschlag führen.

Das Gerät ist ausschließlich für eine Netzspannung von 230 V \~ 50 Hz geeignet.

Betreiben Sie das Gerät nicht, wenn dessen Gehäuse oder die Netzanschlussleitung defekt ist oder andere sichtbare Schäden aufweist.

Lassen Sie die Netzanschlussleitung im Schadensfall unbedingt durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifi zierte Person ersetzen, um Gefährdungen zu vermeiden.

Wenn das Gerät Rauch entwickelt, verbrannt riecht oder ungewohnte Geräusche von sich gibt, schalten Sie es sofort aus, und ziehen Sie den Netzstecker. Wenn Sie die Störung nicht beheben können, nehmen Sie das Gerät nicht mehr in Betrieb.

Das Gerät entspricht der Schutzklasse 1 und darf nur an eine Steckdose mit ordnungsgemäß installiertem Schutzleiter angeschlossen werden.

Schließen Sie das Gerät nicht an einer Mehrfachsteckdose an.

Öffnen Sie niemals das Gehäuse des Geräts.

Die Instandsetzung des Geräts darf nur von einem autorisierten Fachbetrieb vorgenommen werden. Dabei dürfen ausschließlich Teile verwendet werden, die den ursprünglichen Gerätedaten entsprechen. In diesem Gerät befin den sich elektrische und mechanische Teile, die zum Schutz gegen Gefahrenquellen unerlässlich sind. Bei eigenständigen Reparaturen entfallen Haftungs- und Garantieansprüche!

technik

service 2

Mo. bis Fr. 8 ^00 – 21 ^00 Uhr,

Sa. 8 ^00 – 14 ^00 Uhr

(0,14 Euro/Min. Festnetz / Mobilfunk abweichend, ab 01.03.2010 max. 0,42 Euro/Min.)

Stecken Sie nie Gegenstände durch die Lüftungsschlitze in das Gehäuse.

Verwenden Sie das Gerät nur in Innenräumen.

Fassen Sie den Netzstecker nie mit feuchten Händen an.

Ziehen Sie Netz stecker immer am Stecker, nie am Kabel aus der Steckdose. Halten Sie das Netzkabel von heißen Flächen (z.B. Koch mul de Ihres Herdes)fern.

Schalten Sie das Gerät vor der Reinigung aus.

Spritzen Sie das Gerät niemals mit Wasserstrahl (Hochdruckreiniger) ab.

Der Wasserstopp des Zulaufschlauchs enthält elektrische Bauteile. Schnei-

den Sie den Schlauch niemals durch bzw. beschädigen Sie ihn nicht. Tauchen Sie ihn nicht unter Wasser.

Prüfen Sie das Gerät regelmäßig auf Schäden.

Gefahren für Kinder und Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten!

Kinder erkennen Gefahren häufig nicht oder unterschätzen sie.

Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und / oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist.

Lassen Sie Kinder nicht mit der Verpackungsfoliespielen. Sie können sich beim Spielen darin verfangen und ersticken.

Achten Sie darauf, dass Kinder keine kleinen Teile vom Gerät abziehen oder aus dem Zubehörbeutel nehmen und in den Mund stecken – Erstickungsgefahr!

Beaufsichtigen Sie Kinder, um sicherzustellen, dass sie nicht mit dem Gerät spielen.

Sorgen Sie dafür, dass Kinder keinen Zugriff auf das Gerät haben, wenn sie unbeaufsichtigt sind.

Verletzungsgefahr!

Messer und andere Gebrauchsgegenstände mit scharfen Spitzen können Verletzungen verursachen.

Legen Sie solche Gegenstände mit der Spitze nach unten oder in waagerechter Lage in den Korb.

Verbrühungsgefahr!

Heißes Spülwasser und austretender Wasserdampf können zu Verbrühungen führen.

Seien Sie vorsichtig, wenn Sie die Tür während des Betriebs öffnen. Fassen Sie die Tür nur am Griff an.

Explosionsgefahr!

Lösungsmittel können ein explosives Gemisch bilden.

Füllen Sie niemals Lösungsmittel in den Geschirrspüler ein.

Verg i ftungsgefahr!

Spülmittel, Klarspüler und Salz können gesundheitsschädlich sein.

Bewahren Sie diese Mittel für Kinder unzugänglich auf.

Das Wasser im Spülraum ist kein Trinkwasser!

Stolpergefahr!

Eine offen stehende Tür kann zur Stolperfalle werden.

Schließen Sie die Gerätetür immer sofort nach dem Be- und Entladen.

Beschädigungsgefahr!

Falscher Umgang mit dem Gerät kann zu Beschädigungen führen.

Lassen Sie das Gerät nie längere Zeit unbeaufsichtigt, wenn der Wasserhahn geöffnet ist.

BeiFrost/Gewitter/Urlaub:Ziehen Sie den Netzstecker und schließen Sie den Wasserhahn. Lösen Sie bei Frostgefahr den Zulaufschlauch und lassen Sie das Wasser ablaufen.

Achten Sie darauf, dass Spülmittel, Klarspüler und Spezialsalz für das Gerät geeignet sind.

Stellen oder setzen Sie sich niemals auf die geöffnete Tür. Der Geschirrspüler könnte kippen bzw. beschädigt werden.

Aufstellen und anschließen

Sicherer Transport

Achtung!

Soll der Geschirrspüler mit einer Transportkarre gefahren werden, muss er angehoben werden, wie auf der Verpackung gezeigt.

Ihr Geschirrspüler wird in einer stabilen Verpackung angeliefert; damit wiegt er ca. 50 kg und sollte nicht von einer Person getragen werden.

- Prüfen, ob die Transportwege und der Aufstellort für dieses Gewicht geeignet sind. Im Zweifelsfall fragen Sie Ihren Vermieter.

Der richtige Standort

Der Standort muss folgende Anforderungen erfüllen:

• Standort für ca. 65 kg Gewicht zugelassen.
  – Frostsicherer Raum mit festem Untergrund.
• Einbau des Geräts nur unter einer durchgehenden Arbeitsplatte, die mit den Nachbarschränken verschraubt ist.

- Ausreichender Abstand zu Wänden oder Nachbargeräten. Folgende Nischenmaße sind einzuhalten:

Höhe 82,0 cm (ohne Abdeckplatte)

Breite 60,0 cm

Tiefe mind. 60,0 cm

Aufstellen und Ausrichten

1. Falls Sie das Gerät unter eine Arbeitsplatte stellen möchten,

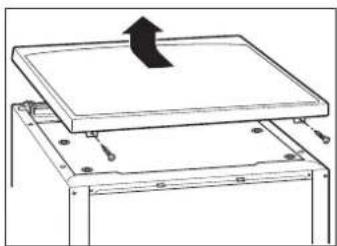

2. lösen Sie die beiden Schrauben auf der Rückseite der Abdeckplatte und nehmen Sie sie ab.

3. Schrauben Sie die beiden Kunststoffwinkel an der Frontseite ab und ersetzen Sie sie durch die beiden beiliegenden Kunststoffbacken.

4. Kleben Sie den beiliegenden Kunststoffstreifen auf die Unterseite der Arbeitsplatte. So vermeiden Sie Schäden an der Arbeitsplatte aufgrund heißer Dämpfe, die bei geöffneter Tür aus dem Geschirrspüler strömen.

5. Stellen Sie das Gerät an die gewünschte Position.

6. Um Unebenheiten des Bodens auszugleichen und das Gerät waagerecht auszurichten, können Sie die vier Schraub füße ver stellten. Verwenden Sie am besten eine Was ser waa ge.

Fachberatung

Tel. [phone]

Mo. bis Fr. 7 ^00 – 20 ^00 Uhr

Sa. 8 ^00 - 16 ^00 Uhr

(0,14 Euro/Min. Festnetz /

Mobilfunk abweichend, ab

01.03.2010 max. 0,42 Euro/Min.)

Sie können den Schlauch variabel an einem Ausguss-, Spül- bzw. Wasch bec ken oder Ihrer Ba de wan ne anbringen oder fest anschließen lassen.

Variabler Wasser-Ablauf

Achtung!

Ein genügend großer Abfl ussquerschnitt muss gewährleistet sein. Kleine Handwaschbecken eignen sich nicht!

Die Krümmung des Ablaufschlauchs muss dabei

• wenigstens 40 cm über dem Boden sein, sonst fließt das Wasser während des Waschens aus der Maschine,
• höchstens 100 cm über dem Boden sein, da mit der Wasserablaufeinwandfreifunktioniert.

Das Wasser muss stets frei ab lau fen können, das heißt:

• der Ablaufschlauch darf nicht geknickt oder verdrehtsein;
• das Schlauchende darf nicht in das abgepumpte Wassereintauchen;
• Sie dürfen diesen Schlauch nicht verlängern oder durch einen anderen Schlauch ersetzen! Wenn Sie einen längeren Schlauch benötigen, wenden Sie sich an unseren Technik Service 24.

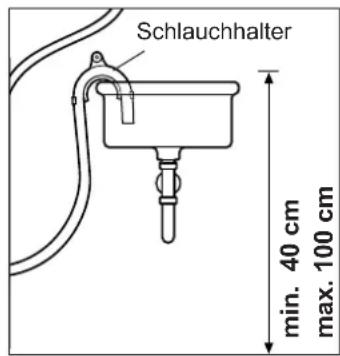

Schlauchhalter min. 40 cm max. 100 cm

1. Schlauchhalter mit Schlauchkrümmer über das Ende des Ablaufschlauches stecken.
2. Ab lauf schlauch über den Rand des Spül- bzw. Wasch beckens hängen.
3. Schlauch mit dem Halter gegen Abrutschen sichern: an die Wand schrauben oder mit einer Kette oder einer Schnur befestigen.

Fester Wasser-Ablauf gewünscht?

Der feste An schluss des Ab lauf schlau ches an den Ge ruchs verschluss (Siphon) Ihres Wasch- oder Spülbeckens erfordert be son- dere Maßnahmen; er sollte deshalb ausschließlich von Sanitärfach- kräf ten durchgeführt werden. Fragen Sie unseren Kundendienst Technik Service 24.

technik service 24 repair • parts • solutions Tel. [phone] Mo. bis Fr. 800 – 2100 Uhr, Sa. 800 – 1400 Uhr (0,14 Euro / Minute Festnetz / Mobilfunk abweichend, ab 01.03.2010 max. 0,42 Euro/Min.)

Wasser-Zulauf

Achtung!

Ausgelegt ist das Gerät auf einen Wasserdruck von 0,4 – 10 bar (0,04 - 1,00 MPa, 40 bis 100 N/cm2). Bei einem höheren Wasserdruck muss ein Druckminderer eingebaut werden. Falls Sie – wie die mei sten Haus hal te – an dasöffentliche Wassernetzangeschlossensind, können Sie sich bei Ih rem Wasserwerk nach dem Wasserdruck erkundigen.

Schließen Sie das Gerät nicht an den Was ser hahn oder die Mischarmatureines Heißwasserbereitersan (Durchhalt und Bete)

Der Schlauch muss knickfrei verlegt und sorgfältig angeschlossen werden.

Zulaufschlauch nicht durchschneiden. Er enthält elektrische Bauteile! Sollte er beschädigt sein, Schlauch durch einen Fachmann ersetzen lassen.

Keinen alten, vorhandenen Schlauch verwenden.

Wenn der beiliegende Schlauch zu kurz ist, nicht verlän gern, sondern ei nen lang gen Schlauch bei Technik Service 24 bestellen.

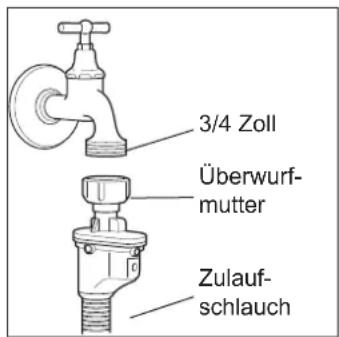

Für die Wasserversorgung benötigen Sie einen Was ser hahn mit ei nem „3/4 Zoll“- Schraubanschluss.

1. Über wurf mut ter des Sicherheitsventils handfest an den Wasserhahn anschrauben.
2. Überwurfmutter des anderen Schlauchendes am Anschluss des Geschirrspülers ebenfalls handfest anschrauben.
3. Wasserhahn langsam aufdrehen und den An schlus s am Gerät und am Wasserhahn auf Dich tig keit prüfen.
4. Wasserhahndanachwiederzudrehen.

3/4 Zoll Überwurf- mutter Zulauf- schlauch

Elektrischer Anschluss

Gefahr!

Kontrollieren Sie, ob seitens Ih res zu stän di gen Stromversorgungsunternehmens Vorschriftenbestehen, die den An schluss von Geschirrspülern betreffen.

Der Netz stec ker muss auch nach dem Aufstellen bzw. Ein bau en des Geräts leicht zu gäng lich sein.

Keine Steckdosenleiste verwenden.

- Netzstecker in eine vorschriftsmäßig installierte, ausreichend abgesicherte Schutzkontakt-Steckdose stecken (230 V, 50 Hz, 10 A).

Letzte Vorbereitungen

Verwendung von 3in1-Tabs

3in1 Tabs enthalten schon Geschirrspülmittel, Klarspüler und Regeneriersalz, man muss also nur noch einen Tab in die Maschine geben und spart sich das separate Beladen mit diesen drei Mitteln. Wenn Sie diese Tabs verwenden, können Sie die Kontrollanzeigen für fehlenden Klarspüler und Regeneriersalz ignorieren.

3in1-Tabs liefern gute Spülergebnisse, solange Ihr Wasser im Wasserhärte-Bereich bis 3 (0 bis 21° dH) liegt.

Ab Wasserhärte-Bereich 4 (über 21° dH) müssen Sie zusätzlichen Klarspüler und Salz zugeben. Hier empfehlen wir, auf 3in1-Tabs zu verzichten und Geschirrspülmittel, Klarspüler und Regenerier-salz getrennt einzufüllen.

Klarspüler einfüllen

Der Klarspüler sorgt für fleckenloses Geschirr und beschleunigt das Trocknen. Er wird während des Klarspülgangs automatisch dosiert. Klarspüler müssen Sie einfüllen

– vor der ersten Inbetriebnahme,
- wenn die Kontrollanzeige 4 ※ leuchtet.

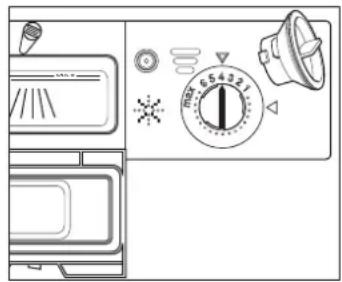

1. Die Klarspülkammer befindet sich in der Türinnenseite. Der Deckel eine Viertelumdrehung drehen und herausnehmen.
2. Klarspüler bis zur Markierung „max“ einfüllen (ca. 140 ml).
3. Übergelaufenen Klarspüler sofort abwischen, da es sonst zu erhöhter Schaumbildung und somit zur Beeinträchtigung des Spülergebnisses kommen kann.

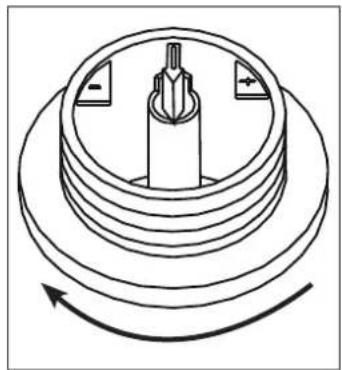

4. Das Gerät ist auf Spülstärke "4" voreingestellt. Wir empfehlen Ihnen, diese Einstellung erstmal zu übernehmen.

Sollte das Geschirr nach der Reinigung

– matt und fl eckig sein: Spülstärke erhöhen.
- klebrig sein und Schlieren aufweisen: Spülstärke verringern.

1. Deckel der Klarspülkammer wieder einsetzen und festdrehen.

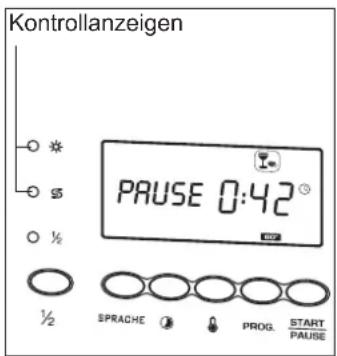

Kontrollanzeigen * s ½ 1/2 SPRACHE PROG. START PAUSE PAUSE 0:42°

Härtebereich einstellen

Weiches Wasser reinigt besser als hartes, kalkhaltiges. Deshalb ist es wichtig, dass der Härtebereich vor der Benutzung eingestellt wird.

1. Ermitteln Sie den Härtegrad Ihres Wassers mithilfe des beiliegenden Wasserhärte-Tests.
2. Unteren Geschirrkorb herausnehmen.
3. Drehen Sie den Deckel der Regeneriersalz-Kammer 19 gegen den Uhrzeigersinn und nehmen Sie ihn ab.
4. Drehen Sie den Pfeil in der Salzkammer mit einer Zange in die geeignete Position:

- Wenn Ihr Wasser dem Härtegrad 4 entspricht, sollte der Pfeil in Mittelposition stehen (siehe Grafi k rechts).

- Je weicher Ihr Wasser ist, desto weiter sollten Sie den Pfeil in Richtung "-" drehen.

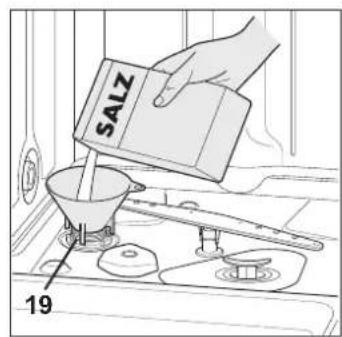

Regeneriersalz einfüllen / nachfüllen

Achtung!

Nur Spezialsalz für Geschirrspüler verwenden!

Verschüttetes Salz sofort mit einem feuchten Tuch entfernen, da sonst die Edelstahloberfläche angegriffen wird.

19

• bei Wasserhärte 1 bis 4. Bei ganz weichem Wasser (deutsche Härte 0–0,5 °dH) ist kein Regeneriersalz nötig.
  – vor der ersten Inbetriebnahme.

• wenn die Kontrollanzeige 3 Sleuchtet (unmittelbar vor dem nächsten Hauptspülgang, da übergelaufenes Salz den tungen und Sieben des Geräts schaden könnte).

• Falls noch nicht geschehen, unteren Geschirrkorb herausnehmen und Schraubdeckel 19 gegen den Uhrzeigersinn drehen und abnehmen.

• Beim ersten Mal: 750 ml Wasser füllen, damit das Salz nicht verklumpt.
• Trichter in die Salzkammer setzen.
• Salzkammer bis zum Rand mit Salz füllen (ca. 1,5 kg).
• Salz in der Kammer mit Löffelstiel o. Ä. umrühren.
• Deckel im Uhrzeigersinn aufschrauben.
• Den unteren Geschirrkorb wieder einsetzen.
• Beim ersten Mal: sofort einen Testlauf durchführen (siehe nächsten Abschnitt). Das Programm „Vorspülen“ ist nicht ausreichend.

3 D + s o h 16 PRASE 0:42° ###

SALZ 19

Testlauf durchführen

Bevor es richtig losgeht, muss ein Testlauf durchgeführt werden, um Produktionsrückstände und überschüssiges Salz zu entfernen und um die einwandfreie Funktion des Geräts zu überprüfen. Der Testlauf wird einmalig nach der Installation ohne Geschirr und ohne Spülmittel durchgeführt. Achten Sie während des Testlaufs auf Wasseraustritt und ungewöhnliche Geräusche.

1. Wasserhahn ganz aufdrehen.
2. Geschirrspülertür schließen.
3. Geschirrspüler einschalten: Taste 1 EIN/AUS drücken. Das Display zeigt zunächst alle Anzeigen. Nach kurzer Zeit erscheint die Anzeige des aktuellen Programms. Das Gerät gibt werkseitig das Programm "Normal" vor.
4. Programm starten: Taste 6 STart/Pause drücken. Das Programm beginnt nach einigen Sekunden. Das Display zeigt die Restzeit des Programms und am unteren Rand den Programmschritt an.
5. Auf Wasseraustritt und ungewöhnliche Geräusche achten.
6. Nach Programmende ertönt 8 Sekunden lang ein Signalton und das Display kehrt zur Standard-Anzeige zurück.
7. Geschirrspüler ausschalten: Taste1 EIN/AUS drücken.
8. Tür leicht öffnen, damit das Gerät trocknen kann.
9. Wasserhahn zudrehen.

1 FINDU 6

Normal PAUSE 8:00 40 50 60

Erste Schritte

Display-Sprache wählen

Das Gerät bietet Ihnen 5 Display-Sprachen: Deutsch, Italiano, Espanol, English und Francais. Werkseitig ist "Deutsch" voreingestellt.

1. Geschirrspüler einschalten: Taste 1 EIN/AUS drücken. Das Display zeigt zunächst alle Anzeigen. Nach kurzer Zeit erscheint die Anzeige des aktuellen Programms.

2. Taste 10 SPRACHE so oft drücken, bis das Display die gewünschte Sprache anzeigt. Nach kurzer Zeit erscheint wieder die Standard-Anzeige.

Jetzt geht's ans Spülen

Geschirrspüler beladen

• Damit die Siebe nicht verstopfen, grobe Speisereste und Klebe-etiketten vom Geschirr entfernen.
• Nur Geschirr mit angebrannten oder angetrockneten Speiseresten vorher in Wasser einweichen.
• Zwischen einzelnen Geschirr- und Besteckteilen Zwischenräume lassen.
• Geschirr mit Öffnung nach unten einräumen, damit das Wasser ablaufen kann.

Oberkorb beladen (Beispiel)

Oberkorb

Für kleines bis mittelgroßes Geschirr wie Gläser, Tassen, Untertassen und Frühstücksteller.

Der Oberkorb kann im unbeladenen Zustand – je nach Geschirrhöhe – auf zwei verschiedene Höhen eingestellt werden. Dazu besitzt der Oberkorb zwei Reihen mit Rollen.

1. Oberkorb bis zum Anschlag nach vorn ziehen.
2. Halteklammern A an den Teleskopschienen abnehmen. Dazu die seitliche Zunge leicht abkippen.
3. Den Korb von der Teleskopschiene abziehen.
4. Korb mit der anderen Rollenreihe wieder in die Teleskopschiene einsetzen.
5. Halteklammern A wieder aufstülpen.

Für größeres Geschirr wie Teller, Töpfe, Schüsseln und Pfannen. Besteckkorb bei Bedarf entnehmen. Die Tellerhalter sind umklappbar.

Für optimale Spülergebnisse Besteck mit dem Griff nach unten in den Besteckkorb stecken. Nur scharfe Gegenstände mit den Griffen nach oben in den Besteckkorb stecken.

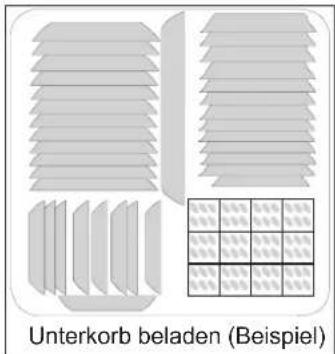

Unterkorb beladen (Beispiel)

Ungeeignetes Geschirr

Ungeeignetes Geschirr
Empfi ndliche Gläser können matt	und milchig werden
Geschirr mit Dekor Dekor kann verblassen
Silber kann anlaufen
Eloxiertes Aluminium	kann abfärben
Zinn	kann matt werden
Holz	kann sich verformen oder reißen
Horn/wärmeempfi ndlicher Kunststoff	kann sich verformen
Geklebte Besteckteile	Kleber kann sich ablösen
Kunsthandwerkliche Stücke	können beschädigt werden

Geschirrspülmittel einfüllen

Nur spezielles Spülmittel für Geschirrspüler in Pulverform oder als Tabs verwenden. Die Packungsangaben zu Dosierung, Wasserhärte und Handhabung beachten.

Tipp:

Bei weniger Geschirr (nur ein Korb gefüllt) weniger Geschirrspülmittel benutzen. Zu den Mengen siehe Tabelle auf der nächsten Seite.

1. Hebel an Spülmittelkammer 22 umklappen. Der Deckel springt auf und die beiden Spülmittelkammern werden sichtbar.

2. Spülmittel einfüllen bei Programmen

- mit Vorspülgang

2/3 des Spülmittels in die große Kammer A 1/3 des Spülmittels in die kleine Kammer B geben Tabs in den Besteckkorb legen (lösen sich allmählich auf)

- ohne Vorspülgang

gesamte Spülmittelmenge in die große Kammer A geben. Ist die Spülmittelmenge größer als 25 ml, überschüssiges Spülmittel in die kleine Kammer B geben,

1. Deckel der Kammer 22 zudrücken, bis er einrastet.

A Hauptspülgang B Vorspülgang 25 22

Geschirrspüler einschalten

- Zum Einschalten des Geschirrspülers Taste 1 EIN/AUS drücken. Das Display leuchtet auf und zeigt zunächst alle möglichen Symbole. Anschließend zeigt es die aktuelle Einstellung.

1 INRASS MUSE D12

Halbe Beladung

Wenn Sie nur den Oberkorb bestückt haben, sollten Sie den Wasserverbrauch reduzieren.

- Taste 11 "1/2" drücken. Die Kontrollleuchte 12 "1/2" leuchtet zum Zeichen, dass die Funktion aktiv ist.

RUN 12 11

Programm wählen

So stellen Sie das Programm ein

- Taste 7 PROG. so oft drücken, bis das Display das gewünschte Programm anzeigt (der Programmname "läuft").

Programmübersicht Programmablauf Temp.						in °C	Dauer in Std.:Min.	Verbrauch 1)
Programm Anwendung		Vorspülen	Spülen	Klarspülen	Trocknen			Liter kWh
STARK	Stark verschmutztes Geschirr, besonders Töpfe und Pfannen	•	•	•	•	506070	2:33 17,00	0 1,4
NORMAL 2)	Normal verschmutztes Geschirr	•	•	•	•	5060	2:45 14,00	1,12
[CKS2]ECO	Normal verschmutztes Geschirr	•	•	•	•	5060	1:37 13,50	0,8
KLARSPUELEN			•	•	•	5060	1:15	10,00	0,8
[XXWY]GLAESER	Normal verschmutzte Gläser	•	•	•	•	4050	1:39 13,50	0,8
KURZ	Leicht verschmutzte Gläser und Tassen sowie Geschirr ohne an-getrocknete Speisereste		•	•		4050	0:27	9,00	0,4
VORSPUELEN	grobes Vorspülen, wenn Haupt-spülgang erst später laufen soll	•				-	0:08	4,0	0,01

1) Werte gelten für Laborbedingungen; im täglichen Betrieb sind Abweichungen möglich.
2) NORMAL 50°C = Standardprogramm nach DIN EN 50242.

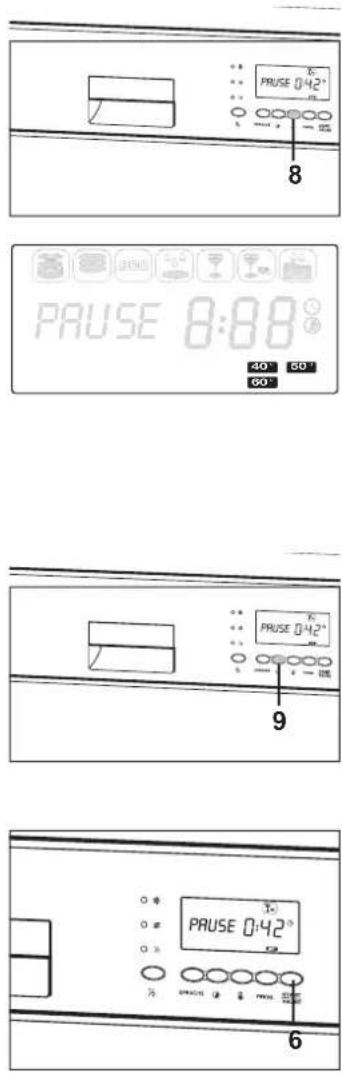

Temperatur wählen

Bei den Programmen STARK bis GLAESER sind werkseitig Temperaturen vorgegeben, die Sie bei Bedarf ändern können (siehe Programmtabelle oben).

- Taste 8 so oft drücken, bis die gewünschte Temperatur angezeigt wird.

Startzeitvorwahl

Der Spülvorgang beginnt normalerweise direkt nach dem Druck auf die Start/Pause-Taste. Wenn der Vorgang jedoch erst später beginnen soll, können Sie dies vorgeben, und zwar in Schritten zu 30 Minuten (0:30 bis 9:30; 0:00 bedeutet, dass keine Startzeit vorgewählt ist).

1. Taste 9 📄 oft drücken, bis das Display die gewünschte Startzeitvorwahl anzeigt. Diese Anzeige bleibt bis zum Programmstart eingeblendet zum Zeichen, dass diese Funktion aktiviert ist.

Programm starten, unterbrechen, wechseln

Programm starten

1. Wasserhahn aufdrehen.

2. Taste 6 Start/Pause drücken. Der Spülgang beginnt nach kurzer Zeit bzw. nach Ablauf der eingestellten Startvorwahlzeit selbsttätig.

Programm unterbrechen

Wenn Sie den Programmablauf für kurze Zeit unterbrechen möchten, Taste 6 Start/Pause drücken. Zum Fortsetzen Taste erneut drücken.

Programm wechseln

Bei einem Programmwechsel fängt das neue Programm ganz von vorn an.

1. Taste 6 Start/Pause drücken. Der Spülgang stoppt.

2. Neues Programm wählen.

3. Ggf. neues Spülmittel einfüllen.

4. Taste 6 Start/Pause drücken. Der Spülgang beginnt nach kurzer Zeit bzw. nach Ablauf der eingestellten Startvorwahlzeit selbsttätig.

Ausschalten und Ausräumen

Verbrühungsgefahr!

Beim vorzeitigen Öffnen der Tür kann schwallartig heißer Dampf austreten.

Stolpergefahr!

Eine offenstehende Tür kann zur Stolperfalle werden.

Nach Programmende ertönt 8 Sekunden lang ein Signalton und das Display kehrt zur Standard-Anzeige zurück.

1. Geschirrspüler ausschalten: Taste 1 EIN/AUS drücken.
2. Wasserhahn zudrehen.
3. Tür leicht öffnen, bis das Geschirr abgekühlt ist.
4. Geschirrkörbe ausräumen. Tipp: Zuerst den Unterkorb ausräumen, damit kein Wasser vom Oberkorb auf das untere Geschirr tropft.
5. Tür offen lassen, damit das Gerät trocknen kann.

Pflege und Wartung

Stromschlaggefahr! Kurzschlussgefahr!

Gerät vor dem Reinigen ausschalten und Netzstecker ziehen bzw. Sicherung ausschalten!

Gerät nie mit Wasserschlauch abspritzen!

Gerätefront und Bedienblende reinigen

Achtung!

Keine scharfen, lösemittelhaltigen oder schmirgelnden Reinigungsmittel verwenden.

Die Türdichtung ist empfindlich gegen Öl und Fett – das Gummi wird dadurch porös und spröde.

1. Gerät von außen mit einem feuchten Lappen und etwas Allzweckreiniger abwischen und trocken nachwischen.
2. Speisereste auf Türdichtung und Türinnenseite regelmäßig mit einem feuchten Tuch entfernen.

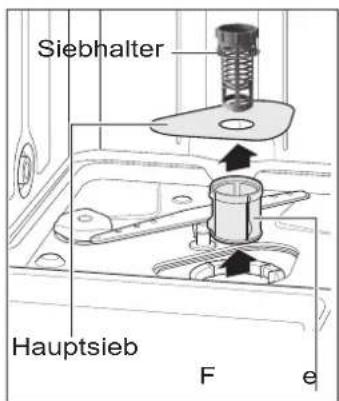

Siebe reinigen

Die Speisereste in den zwei Sieben im Innenraum – Hauptsieb und Feinsieb – regelmäßig entfernen.

1. Unteren Geschirrkorb leeren und herausnehmen.
2. Siebhalter nach links drehen und nach oben herausnehmen.
3. Hauptsieb und Feinsieb herausnehmen.
4. Beide Siebe sorgfältig unter fließendem Wasser reinigen.
5. Beide Siebe wieder einsetzen.
6. Siebhalter einsetzen und mit bis zum Anschlag nach rechts drehen.

Siebhalter Hauptsieb F e

Sprüharme reinigen

Die Düsen der Sprüharme können verkalken oder durch Speisereste verschmutzen. Die Düsen regelmäßig kontrollieren und bei Bedarf reinigen.

Vorbereitung

1. Beide Körbe leeren
2. Unterkorb herausziehen.
3. Wahlweise auch den Oberkorb herausziehen. Dazu die Halteklammern A abziehen.

1. Deckendusche 16 gegen den Uhrzeigersinn lockern und nach unten abziehen.
2. Düsen unter fl ießendem Wasser reinigen.
3. Deckendusche wieder auf die Führung stecken und im Uhrzeigersinnbefestigen.

Oberer Sprüharm (am Oberkorb)

1. Kunststoff-Überwurfmutter am Sprüharm im Uhrzeigersinn drehen und lösen. Sprüharm nach unten abziehen.
2. Düsen unter fl ießendem Wasser reinigen.
3. Sprüharm wieder auf die Achse setzen und Überwurfmutter gegen den Uhrzeigersinn festdrehen. Der Sprüharm muss fest sitzen und sich frei drehen.

Unterer Sprüharm (am Geräteboden)

1. Sprüharm nach oben herausziehen.
2. Düsen unter fl ießendem Wasser reinigen.
3. Sprüharm wieder auf die Achse setzen. Der Sprüharm muss fest sitzen und sich frei drehen.

Wenn's mal ein Problem gibt

Fehlersuchtabelle

Bei allen elektrischen Geräten können Störungen auf tre ten. Da bei muss es sich nicht um einen Defekt am Gerät handeln. Prüfen Sie des halb bitte an hand der Ta bel le, ob sich die Störung be sei ti gen lässt.

Problem Mögliche Ursachen Lösungen, Tipps
Gerät lässt sich nicht einschalten. Display bleibt dunkel.	Das Gerät ist vom Netz getrennt. Prüfen	Sie den richtigen Sitz des Netzsteckers. Prüfen Sie die Steckdose mit einem anderen elektrischen Gerät.
Spülprogramm läuft nicht.	Taste Start/Pause nicht gedrückt.	Taste Start/Pause drücken.
	Programm unterbrochen.	Programm mit Taste Start/Pause fortsetzen.
	Tür ist nicht fest geschlossen. Tür fest verschließen.
	Wasserhahn nicht geöffnet.	Wasserhahn ganz aufdrehen.
Spülprogramm startet nicht oder stoppt.	Zulaufschlauch defekt oder Überlaufgefahr: das elektrische Wasserstoppsystem hat sich aktiviert.	Rufen Sie unsere Fachberatung an.
Kontrollanzeige S leuchtet, obwohl Salz nachgefüllt wurde.	Salz ist verklumpt.	Mit einem Löffelstiel o. Ä. umrühren.
Wasser läuft nicht oder nur sehr langsam ein. Display zeigt Fehlercode "E1".	Wasserhahn nicht ganz geöffnet.	Wasserhahn ganz aufdrehen.
	Zulaufschlauch ist geknickt oder ver-dreht.	Zulaufschlauch ordnungsgemäß installieren .
Wasser läuft nicht ab.	Siebe sind verstopft.	Siebe reinigen.
	Ablaufschlauch ist geknickt, verdreht, wurde verlängert, hängt zu hoch oder zu tief.	Ablaufschlauch ordnungsgemäß installieren.
Gerät ist undicht.	Türdichtung nicht intakt.	Neue Türdichtung bei unserem Technik Service 24 bestellen.
	Zulaufschlauch defekt.	Zulaufschlauch durch den Technik Service 24 ersetzen lassen.
	Ablaufschlauch defekt.	Ablaufschlauch durch den Technik Service 24 ersetzen lassen.
Beläge oder Schlieren auf dem Geschirr.	Salz ist leer.	Direkt vor nächstem Spülgang Salz nachfüllen.
	Klarspüler falsch dosiert.	Klarspülerdosierung einstellen.
	Salz ist verklumpt.	Mit Löffelstiel o. Ä. umrühren.
Gelivicht richtig sauber.	Falsches Programm gewählt. Siche „Programmtabelle".
	Speisereste sind zu stark angetrocknet.	Geschirr vorher einweichen.
	Spülmittelmenge zu gering oder zu groß.	Packungsangaben und Wasserhärte beachten.
	Geschirr ist nicht optimal eingeräumt.	Geschirrspüler richtig beladen.
	Sprüharme können nicht ungehindert drchen.	Geschirrspüler richtig beladen.
	Düsen der Sprüharme verstopft.	Düsen reinigen.
	Wasserdruck zu niedrig.	Wasserhahn ganz aufdrehen.
Ungewöhnliche Geräusche beim Herausziehen und Einschieben des Oberkorbs.	Geräusche beim „Andocken“ des Oberkorbs an die Wasserversorgung des Sprüharms, wenn die Dichtungen trocken sind.	Kein Defekt.
Aufheizphase dauert länger. Display zeigt Fehlercode "E3".	Fehlfunktion des Temperatursensors oder des Heizelements.	Technik-Service 24 benachrichtigen.
Display zeigt Fehler-code "E4".	Spülmittel geringerer Qualität eingefüllt, dass normalerweise Schaum verursacht.	Schalten Sie das Gerät aus und ziehen Sie den Netzstecker. Kippen Sie das Gerät, so dass das Restwasser auf dem Boden entweichen kann. Stecken Sie den Netzstecker wieder in die Steck-dose.
	Gerätestörung.	Technik-Service 24 benachrichtigen.
Display zeigt Fehler-code "E6".	Fehlfunktion des Temperatursensors.	Technik-Service 24 benachrichtigen.
Display zeigt Fehler-code "E7".	Fehlfunktion des Temperatursensors.	Technik-Service 24 benachrichtigen.

Gefahr!

Ver su chen Sie nie mals, das de fek te – oder ver meint lich defekte – Ge rät selbst zu re pa rie ren.

SiekönnensichundspätereBenutzerinGefahrbringen.NurautorisierteFachkräftedürfen

desRepatreraufen

Unser Service

Bei Rückfragen oder eventueller Fehlfunktion des Geräts wenden Sie sich bitte zunächst an un sere Fach beratung.

Im Störungsfall, oder wenn Sie ein Ersatzteil benötigen, verständigen Sie bitte unseren Technik Service 24.

Um Ihnen schnell helfen zu können, nennen Sie uns bitte:

Gerätebezeichnung: hanseatic Geschirrspüler WQP12-9227C

Bestellnummer: 567 168 (Edelstahl) 566 737 (weiß)

Fachberatung

Tel. [phone]

Mo. bis Fr. 7 ^00 – 20 ^00 Uhr

Sa. 8 ^00 – 16 ^00 Uhr

(0,14 Euro/Min. Festnetz /

Mobilfunk abweichend, ab

01.03.2010 max. 0,42 Euro/Min.)

technik

service

Mo. bis Fr. 8 ^00 – 21 ^00 Uhr,

Sa. 8 ^00 – 14 ^00 Uhr

(0,14 Euro / Minute Festnetz /

Mobilfunk abweichend,

ab 01.03.2010 max. 0,42 Euro/Min.)

Umweltschutz leicht gemacht

Verpackungs-Tipps

Unsere Verpackungenwerdenausumweltfreundlichen, wiederverwertbaren Materialienhergestellt:

– Außenverpackung aus Pappe
-Formteileausgeschäumtem,FCKW-freiemPolystyrol(PS)
– Folien und Beutel aus Polyäthylen (PE)
-SpannbänderausPolypropylen(PP).

Sollten es Ihre räumlichen Verhältnisse zulassen, empfehlen wir Ihnen, die Verpackung zumindest während der Garantiezeit aufzubewahren. Sollte das Gerät zur Reparatur eingeschickt oder in eine der Reparatur-Annahmestellen gebracht werden müssen, ist das Gerät nur in der Originalverpackung ausreichend geschützt.

Wenn Sie sich von der Verpackung trennen möchten, entsorgen Sie diese bitte umweltfreundlich.

Entsorgung des Geräts

Altgeräte dürfen nicht in den Hausmüll!

Sollte das Gerät einmal nicht mehr benutzt werden können, so ist jeder Verbraucher gesetzlich verpflichtet, Altgeräte getrennt vom Hausmüll z.B. bei einer Sammelstelle seiner Gemeinde/seines Stadtteils abzugeben. Damit wird gewährleistet, dass die Altgeräte fachgerecht verwertet und negative Auswirkungen auf die Umwelt vermieden werden.

Deshalb sind Elektrogeräte mit dem rechts abgebildeten Symbol gekennzeichnet.

Weitere Informationen zu diesem Thema finden Sie auch auf den Service-Seiten unseres aktuellen Haupt ka ta logs und auf unserer Internetseite unter der Rubrik „Service“.

Stichwortverzeichnis

Symbole

3in1-Tabs 11

3in1 Tabs 11

A

Abfl ussquerschnitt 9

Ablaufhöhe 28

Ablaufschlauch 9

Alarmton.Siehe Signalton

Anschluss, elektrischer 10

Aufstellen 8

Ausräumen 18

Ausrichten 8

Ausschalten 17,18

B

Bedienelemente 4

Beladen 14

Beläge 21

Besteckkorb 15

Bestellnummer 23

Bestimmungsgemäßer Gebrauch 2

D

Deckendusche 20

Display-Sprache 13

E

Einschalten 15

Taste Ein/Aus 13

Elektrischer Anschluss 10

Energieverbrauch 28

Entsorgung 24

Explosionsgefahr 7

F

Fachberatung 23

Fassungsvermögen 28

Fehlersuchtabelle 21

Frost 7

G

Gerätebezeichnung 23

Geschirr, ungeeignetes 14

Geschirr, unsauber 22

Geschirrspüler beladen 14

Geschirrspüler einschalten 15

Geschirrspülmittel einfüllen 15

Gewitter 7

H

Halbe Beladung 15

Härtebereich einstellen 12

Hermes Service-Team 23

K

Klarspüler 11

einfüllen 11

Kontrollanzeige 11

L

Lieferumfang 2

Lösungsmittel 7

N

Netzanschluss/-stecker 10

Nischenmaße 8

0

Oberkorb beladen 14

P

Pfl ege und Wartung 19

Probleme 21

Produktionsrückstände 13

Programm starten, unterbrechen, wechseln 17

Programmtabelle 15,16

R

Regeneriersalz einfüllen 12

Reinigen, Gerät 19

S

Salz, überschüssiges 13

Schlauch

Ablauf- 9

Zulauf- 10

Schlauchhalter 9

Schlauchlänge 9

Schlieren 21

Schraubanschluss 10

Schraubfüße 8

Service 23

Sicherheitshinweise 6

Siebe 19

Signalton 18

Sprüharme 19

Spülen 14

Spülergbnis schlecht 22

Spülmittel einfüllen 15

Spülmittelkammer 15

Standort 8

Startzeitvorwahl 17

T

Taste

1/2 15

EIN/AUS 13

PROG 15

Sprache 13

Start/Pause 17

Technische Daten 28

Temperatur wählen 17

Testlauf 13

Ton.Siehe Signalton

Transport 8

U

Umweltschutz 24

Unsauberes Geschirr 22

Unterkorb beladen 14

Urlaub 7

V

Vergiftungsgefahr 7

Vorspülgang 15

W

Wartung 19

Wasser-Ablauf 9

Wasser-Zulauf 10

Wasserdruck 10,28

Wasserhärte 12

Wasserstoppsystem 21

Wasserverbrauch 28

Z

Zulauf-Schlauch 10

Netzanschluss 230 V\~/ 50 Hz

Leistungsaufnahme 1930 W

Absicherung 10 A

Fassungsvermögen12Maßgedecke

Maße (H/B/T) in cm 85,0 x 60,0 x 60,0

Leergewicht ca. 50 kg

Wasserdruck (Fließdruck) 0,4 – 10 bar (0,04 – 1,00 MPa)

Zulauftemperatur max. 60 °C

Ablaufhöhe 40 – 100 cm

Wasserverbrauch/Energieverbrauch ^1)2) ca. 14 Liter/1,05 kWh

Energieeffi zienzklasse ^1)2) A

Reinigungswirkungsklasse 1)2) A

Trockenwirkungsklasse 1)2) A

Geräusch ^3) 49 dB(A)

Durchschnittlicher Jahresverbrauch 4) 231 kWh/3080 Liter

^1) Bewertung von A bis G (= niedriger/hoher Verbrauch bzw. beste/schlechteste Reinigungs- bzw. Trockenwirkung).

^2) Werte ermittelt im Standardprogramm (Normal 50°C) mit Standardbefüllung und Kaltwasserzulauf nach DIN EN 50242.

3) Geräuschemission im Standardprogramm, ermittelt nach EG-Richtlinie 86/594/EWG.

^4) 220 mal Standardprogramm (Normal 50°C) nach DIN EN 50242.

Das Gerät entspricht den harmonisierten europäischen Normen in der jeweils bei Lieferung aktuellen Fassung:

– Niederspannung 2006/95/EC

– Elektromagnetische Verträglichkeit 204/108/EC

Hinweis:

Die oben genannten Werte sind normgemäß unter genau festgelegten Betriebsbedingungen gemessen worden. Die Ergebnisse können je nach Menge und Verschmutzung des Geschirrs, Wasserhärte, Spülmittelmenge etc. stark abweichen.

Die Gebrauchsanleitung basiert auf den in der Europäischen Union gültigen Normen und Regeln.
