BEDIENUNGSANLEITUNG WQP12-9227D Hanseatic

Bestell-Nr. 791 594,

791 650, 735 130

HC/20130426

Nachdruck, auch aus zugs-

weise, nicht gestattet!

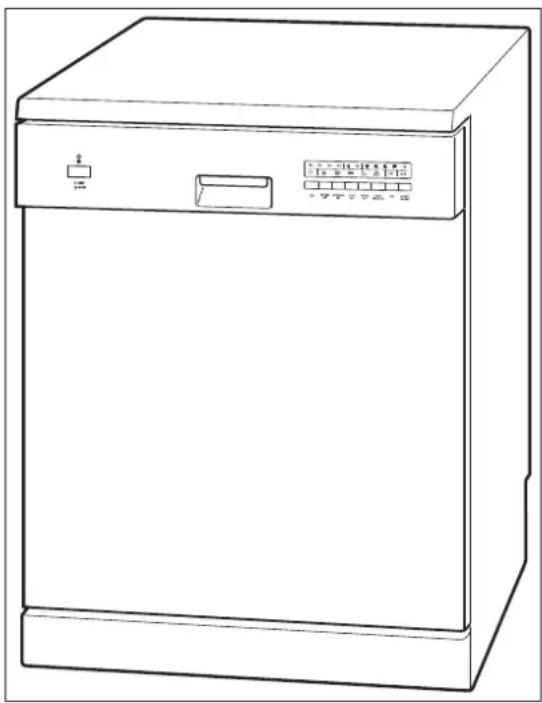

Geschirrspüler hanseatic WQP12-9227D

Ihr Geschirrspüler stellt sich vor

Ausstattungsmerkmale

– Fassungsvermögen 12 Maßgedecke
– Höhenverstellbarer Oberkorb
– Klappbarer Geschirrhalter im Unterkorb
- 5 Programme inkl. separatem Vorspülen
- 4 Spültemperaturen
- 3 Sprühebenen
- Kontrollanzeigen bei Salz- und Klarspülermangel
– Aquastoppschlauch
– Halbe Beladung

Lieferumfang

– Geschirrspüler mit Zu- und Ablaufschlauch
– Schlauchhalter
– Salzeinfüll-Trichter
- Gebrauchsanleitung
– Wasserhärte-Teststreifen
– Kondenswasser-Schutzfolie

Kontrolle ist besser

1. Prüfen Sie, ob die Lieferung vollständig ist.
2. Kontrollieren Sie, ob das Gerät Transportschäden aufweist.
3. Sollte die Lieferung unvollständig sein oder Transportschäden aufweisen, nehmen Sie das Gerät nicht in Betrieb. Benachrichtigen Sie bitte unsere Bestellannahme.

Bestimmungsgemäßer Gebrauch

Das Gerät ist zum Spülen von Geschirr in haushaltsüblichen Mengen konzipiert. Es ist nur für den Hausgebrauch und ähnliche Verwendungen bestimmt, wie z.B.

– im Küchenbereich für die Mitarbeiter in Geschäften, Büros und anderem Arbeitsumfeld,
– in landwirtschaftlichen Betrieben, durch Gäste in Hotels, Motels und anderen Übernachtungsmöglichkeiten
- oder im Bereich privater Frühstückspensionen.

Verwenden Sie das Gerät nur wie in dieser Gebrauchsanleitung beschrieben.

Jede andere Verwendung gilt als nicht bestimmungsgemäß und kann zu Sach- oder sogar zu Personenschäden führen.

Der Hersteller übernimmt keine Haftung für Schäden, die durch nicht bestimmungsgemäßen Gebrauch entstanden sind. Bei Einsatz im gewerblichen Bereich sind die für das Gewerbe gültigen Bestimmungen zu beachten.

Bevor Sie das Gerät benutzen, le sen Sie bitte zuerst die Sicherheitshinweise und die Gebrauchsanleitung aufmerksam durch. Nur so können

Sie alle Funktionen sicher und zuverlässig nutzen. Beachten Sie unbedingt auch die in Ihrem Land gültigen nationalen Vorschriften, die zusätzlich zu den in dieser Anleitung genannten Vorschriften gültig sind.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf. Geben Sie alle Sicherheitshinweise und Anweisungen an den nachfolgenden Verwender des Produkts weiter.

Inhaltsverzeichnis

Information

Ihr Geschirrspüler stellt sich vor. . . . . . . . 2

Ausstattungsmerkmale 2

Lieferumfang 2

Kontrolle ist besser 2

Bestimmungsgemäßer Gebrauch .....2

Bedienelemente 4

Bedienblende 4

Innenraum 5

5 Minuten für Ihre Sicherheit 6

Begriffserklärung 6

Sicherheitshinweise....6

Vorbereitung

Aufstellen und anschließen ..... 10

Der richtige Standort ....10

Aufstellen und Ausrichten 10

Wasser-Ablauf....11

Variabler Wasser-Ablauf 11

Wasser-Zulauf 12

Elektrischer Anschluss 12

Letzte Vorbereitungen 13

Verwendung von Multi-Tabs 13

Klarspüler einfüllen 13

Regeneriersalz 14

Testlauf durchführen 15

Bedienung

Spülbetrieb 16

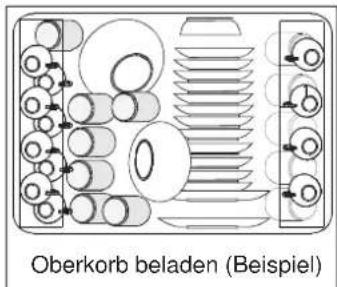

Geschirrspüler beladen 16

Geschirrspülmittel einfüllen 17

Geschirrspüler einschalten 17

Halbe Beladung ....18

Programm wählen 18

Startzeitvorwahl....18

Programm starten, unterbrechen, wechseln 18

Ausschalten und Ausräumen 19

Programmtabelle 20

Pflege und Wartung 21

Gerätefront und Bedienblende reinigen . 21

Siebe reinigen 21

Sprüharme reinigen 21

Allgemeines

Wenn's mal ein Problem gibt 23

Fehlersuchtabelle 23

Unser Service 25

Umweltschutz leicht gemacht....26

Verpackungs-Tipps......26

Entsorgung des Geräts ......26

Stichwortverzeichnis. 27

Technische Daten. 28

Bedienelemente

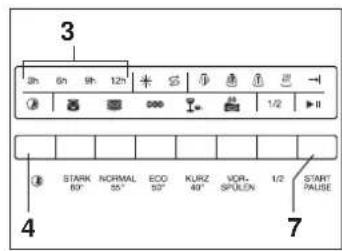

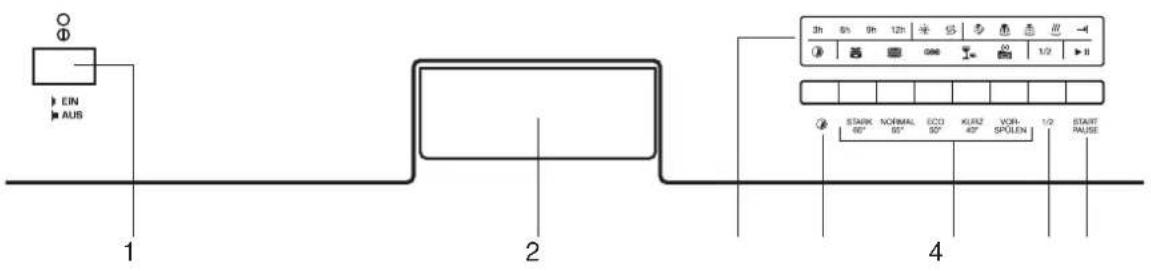

Bedienblende

EIN AUS 1 2 3h 5h 9h 12h 15 18 20 22 24 1/2 START PAUSE STARK NORMAL ECO KURZ VOR 60° 60° 60° 40° SPULN 1/2

1 Ein-/Ausschalter
2 Türgriff
3 Display (Anzeigefeld)
4 Startzeitvorwahl
5 Programmwahltasten

6 Halbe Beladung
7 Start- / Pausetaste

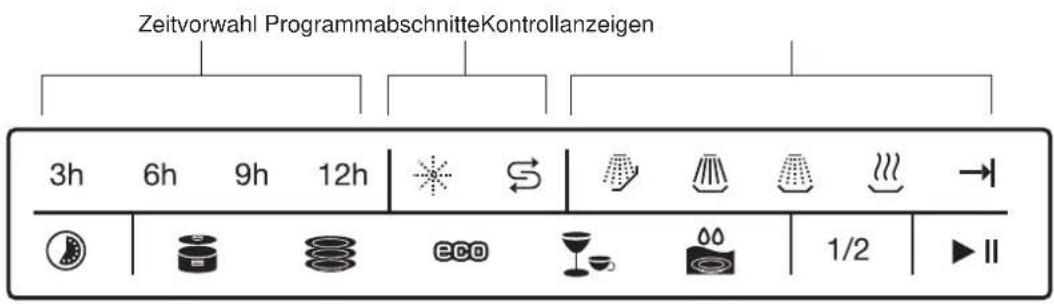

Zeitvorwahl ProgrammabschnitteKontrollanzeigen 3h 6h 9h 12h | 🌢 ⇔ 🍴 🌅 🌿 → ECO 1/2 ▶ II

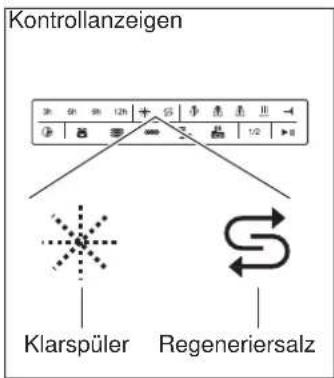

Kontrollanzeigen
	Klarspüler
	Regeneriersalz
Sonstige Symbole
	Startzeitvorwahl
1/2	Halbe Beladung
▶II	Start / Pause

Programmabschnitte
	Vorspülen
	Hauptwäsche
	Klarspülen
	Trocknen
→	Programmende

Spülprogramme
	Stark verschmutztes Geschirr
	Normal verschmutztes Geschirr
	Leicht verschmutztes Geschirr
	Gläser
	Vorspülen

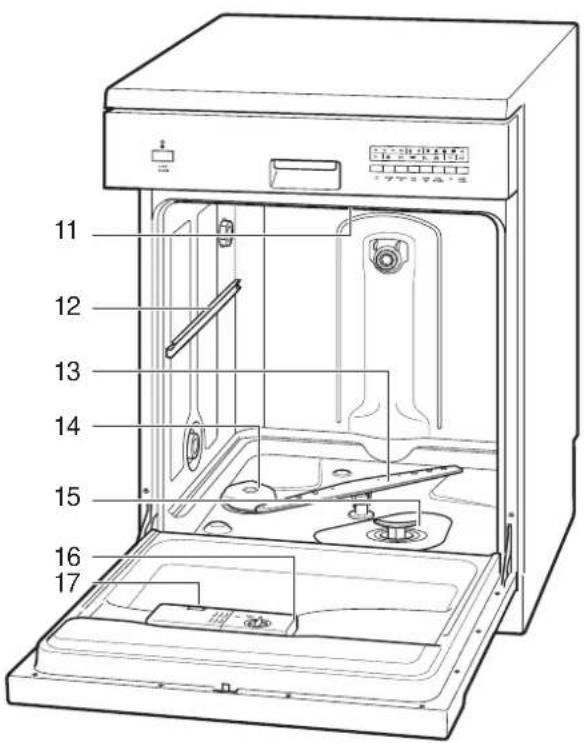

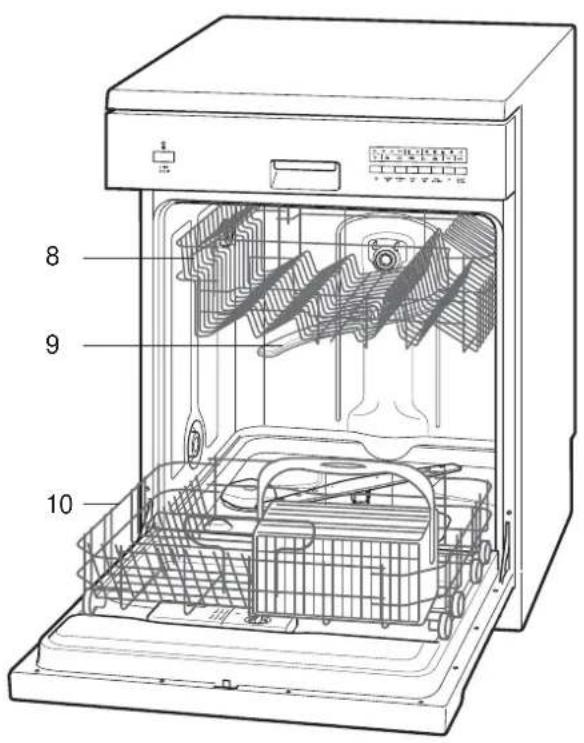

Innenraum

8 9 10

8 Oberer Geschirrkorb („Oberkorb“)
9 Oberer Sprüharm

10 Unterer Geschirrkorb („Unterkorb“) mit Besteckkorb

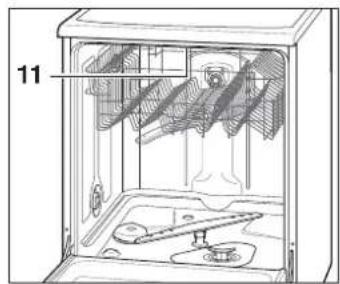

11 Deckendusche (verdeckt)

13 Unterer Sprüharm

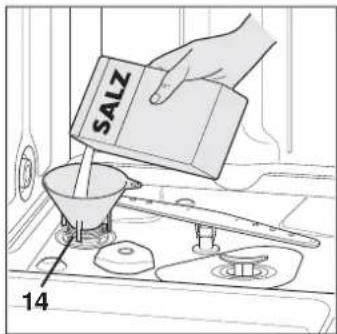

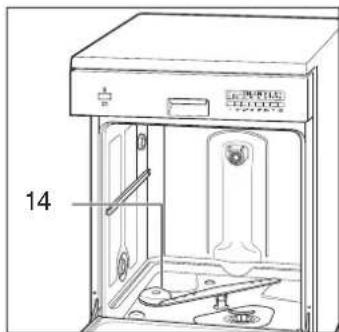

14 Regeneriersalzkammer

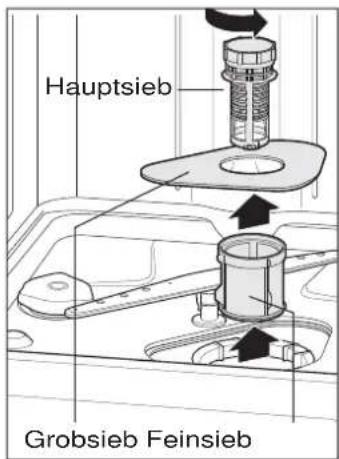

15 Siebe / Filter
16 Klarspüler-Kammer
17 Geschirrspülmittel-Kammer

5 Minuten für Ihre Sicherheit

5 Minuten sollte Ihnen Ihre Sicherheit wert sein! Länger dauert es nicht, unsere Sicherheitshinweise durchzulesen. Für Schäden infolge Nichtbeachtung haftet der Hersteller nicht.

Begriffserklärung

Folgende Signalbegriffe finden Sie in dieser Gebrauchsanleitung.

Gefahr

Hohes Ri si ko!

Missachtung der Warnung kann Schaden für Leib und

Leben verursachen.

Achtung

Mittleres Ri si ko!

Missachtung der Warnung kann einen Sachschaden

ver ur sa chen.

Wichtig

Geringes Ri si ko!

Sachverhalte, die beim Um- gang mit dem Gerät beachtet

wer den soll ten.

Sicherheitshinweise

Gefahr

Stromschlag gefahr

Fehlerhafte Elektroinstallation oder zu hohe Netzspan-

nung kann zu elektrischem schlag führen.

• Das Gerät ist ausschließlich für eine Netzspannung von 230 V \~ 50 Hz geeignet.
• Betreiben Sie das Gerät nicht, wenn dessen Gehäuse oder die Netzanschlussleitung defekt ist oder andere sichtbare Schäden aufweist.
• Lassen Sie die Netzanschlussleitung im Schadensfall unbedingt durch den Hersteller oder seinen Kunden-dienst oder eine ähnlich qualifizierte Person ersetzen, um Gefährdungen zu vermeiden.

Wenn das Gerät Rauch entwickelt, verbrannt riecht oder ungewohnte Geräusche von sich gibt, schalten

Sie es sofort aus, und ziehen Sie den Netzstecker. Wenn Sie die Störung nicht beheben können, nehmen Sie das Gerät nicht mehr in Betrieb.

• Das Gerät entspricht der Schutzklasse 1 und darf nur an eine Steckdose mit ordnungsgemäß installiertem Schutzleiter angeschlossen werden.
• Kontrollieren Sie, ob seitens Ihres zuständigen Stromversorgungsunternehmens Vorschriften bestehen, die den Anschluss von Geschirrspülern betreffen.
• Der Netzstecker muss auch nach dem Aufstellen bzw. Einbauen des Geräts leicht zu gänglich sein.
• Keine Steckdosenleiste, Mehrfachsteckdosen, Reiseadapter oder Ähnliches verwenden.
• Wir empfehlen die Verwendung pulssensitiver Fehlerstrom-Schutzschalter (FI-Schalter).
• Eingriffe und Reparaturen am Gerät dürfen ausschließlich von einer autorisierten Fachkraft vorgenommen werden (Kontakt: TECHNIK-SERVICE, siehe Seite 25).

Dabei dürfen ausschließlich Teile verwendet werden, die den ursprünglichen Gerätedaten entsprechen. In diesem Gerät befinden sich elektrische und mechanische Teile, die zum Schutz gegen Gefahrenquellen unerlässlich sind. Bei eigenständigen Reparaturen entfallen Haftungs- und Garantieansprüche!

• Stecken Sie nie Gegenstände durch die Lüftungsschlitze in das Gehäuse.
• Verwenden Sie das Gerät nur in Innenräumen.
• Fassen Sie den Netzstecker nie mit feuchten Händen an.
• Ziehen Sie Netz stecker immer am Stecker, nie am Kabel aus der Steck-dose. Halten Sie das Netzkabel von

heißen Flächen (z.B. Koch mul de Ihres Her des) fern.

• Schalten Sie das Gerät vor der Reinigung aus, und ziehen Sie den Netzstecker bzw. schalten Sie die Sicherung aus.
• Spritzen Sie das Gerät niemals mit Wasserstrahl (Hochdruckreiniger) ab.
• Der Wasserstopp des Zulaufschlauchs enthält elektrische Bauteile. Schneiden Sie den Schlauch niemals durch bzw. beschädigen Sie ihn nicht. Tauchen Sie ihn nicht unter Wasser.
• Prüfen Sie das Gerät regelmäßig auf Schäden.
• Gerät nicht in Betrieb nehmen oder weiter betreiben, wenn die Anschlussleitung defekt ist.

Gefahr !

Stromschlag-/Verletzungsgefahr durch unsachgemäße Reparatur!

- Versuchen Sie niemals, das defekte – oder vermeintlich defekte – Gerät selbst zu reparieren. Sie können sich und spätere Benutzer in Gefahr bringen. Nur autorisierte Fachkräfte dürfen diese Reparaturen ausführen.

Gefahr !

Gefahren für Kinder und Personen mit verringerten physischen, sensorischen

oder mentalen Fähigkeiten (beispielsweise teilweise Behinderte, ältere Personen mit Einschränkung ihrer physischen und mentalen Fähigkeiten) oder Mangel an Erfahrung und Wissen (beispielsweise ältere Kinder).

- Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie be-

aufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzerwartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

• Lassen Sie Kinder nicht mit der Verpackungsfolie spielen. Sie können sich beim Spielen darin verfangen und ersticken.
• Achten Sie darauf, dass Kinder keine kleinen Teile vom Gerät abziehen oder aus dem Zubehörbeutel nehmen und in den Mund stecken – Erstickungsgefahr!
• Beaufsichtigen Sie Kinder, um sicherzustellen, dass sie nicht mit dem Gerät spielen.
• Sorgen Sie dafür, dass Kinder keinen Zugriff auf das Gerät haben, wenn sie unbeaufsichtigt sind.

Gefahr

Verletzungsgefahr!

Messer und andere Teile mit scharfen Spitzen können

Verletzungen verursachen.

- Legen Sie solche Gegenstände mit der Spitze nach hinten in die Besteckschublade.

Gefahr

Verbrühungsgefahr!

Heißes Spülwasser und aus- tretender Wasserdampf kön-

nen zu Verbrühungen führen.

- Seien Sie vorsichtig, wenn Sie die Tür während des Betriebs öffnen. Fassen Sie die Tür nur am Griff an.

Gefahr

Verbrühungsgefahr/ Stolpergefahr!

• Beim vorzeitigen Öffnen der Tür kann schwallartig heißer Dampf austreten.
• Eine offenstehende Tür kann zur Stolperfalle werden.

Gefahr

Stolpergefahr!

Eine offen stehende Tür kann zur Stolperfalle werden.

- Schließen Sie die Gerätetür immer sofort nach dem Be- und Entladen.

Gefahr

Explosionsgefahr!

Lösungsmittel können ein explosives Gemisch bilden.

- Füllen Sie niemals Lösungsmittel in den Geschirrspüler ein.

Gefahr

Vergiftungsgefahr!

Spülmittel, Klarspüler und Salz können gesundheitsschädlich sein.

• Bewahren Sie diese Mittel für Kinder unzugänglich auf.
• Das Wasser im Spülraum ist kein Trinkwasser!

Achtung

Beschädigungsgefahr!

Falscher Umgang mit dem Gerät kann zu Beschädigungen führen.

• Lassen Sie das Gerät nie längere Zeit unbeaufsichtigt, wenn der Wasserhahn geöffnet ist.
• Bei Frost/ Gewitter/Urlaub: Ziehen Sie den Netzstecker und schließen Sie den Wasserhahn. Lösen Sie bei Frostgefahr den Zulaufschlauch und lassen Sie das Wasser ablaufen.

• Achten Sie darauf, dass Spülmittel, Klarspüler und Spezialsalz für das Gerät geeignet sind.

• Dieses Gerät ist für eine Beladung von maximal 14 Standardgedecken ausgelegt. Höhere Beladung kann zu Beschädigungen führen.

• Das Gewicht der Möbelfrontplatte darf 6 kg nicht überschreiten!
• Stellen oder setzen Sie sich niemals auf die geöffnete Tür. Der Geschirrspüler könnte kippen bzw. beschädigt werden.
• Soll der Geschirrspüler mit einer Transportkarre gefahren werden, muss er angehoben werden, wie auf der Verpackung gezeigt.

Achtung

Beschädigungsgefahr!

Das Gerät ist für einen Wasserdruck von 0,4–10 bar (0,04 - 1,00 MPa, 40 bis 100 N/cm2) ausgelegt. Bei einem höheren Wasserdruck muss ein Druckminderer eingebaut werden.

Falls Sie – wie die meisten Haushalte – an das öffentliche Wassernetz angeschlossen sind, können Sie sich bei Ih rem Wasserwerk nach dem Wasserdruck erkundigen.

• Das Gerät nicht an den Was ser hahn oder die Misch armatur eines Heißwasserbereiters anschließen (Durch-lauferhitzer, druckloser Boiler etc.)!
• Der Zulaufschlauch muss knickfrei verlegt und sorgfältig angeschlossen werden.
• Zulaufschlauchnicht durchschneiden. Er enthält elektrische Bauteile! Sollte er beschädigt sein, Schlauch durch einen Fachmann ersetzen lassen.
• Keinen alten, bereits vorhandenen Schlauch verwenden. Wenn der beiliegende Zulaufschlauch zu kurz ist, nicht verlängern, sondern einen langen Schlauch bestellen beim TECHNIK-SERVICE, siehe Seite 25.

Achtung

Beschädigungsgefahr!

Die Türdichtung ist empfindlich gegen Öl und Fett. Die

Oberflächen werden durch ungeeignete Reinigungsmittel beschädigt.

• Keine scharfen, lösemittelhaltigen oder schmirgelnden Reinigungsmittel verwenden.
  • Die Türdichtungen nicht einfetten.

Achtung

Gefahr von Wasserschäden!

Ein genügend großer Abflussquerschnitt muss gewähr leistet sein. Kleine Handwaschbecken eignen sich nicht!

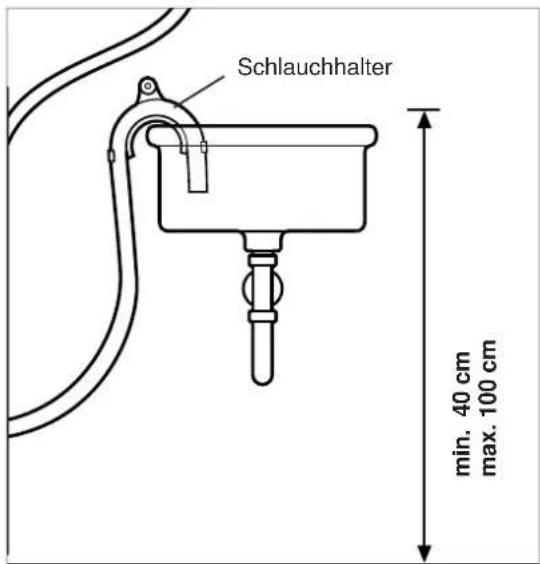

- Der Auslass des Ablaufschlauchs muss dabei

• wenigstens 40 cm über dem Boden sein, sonst fließt das Wasser wäh rend des Waschens aus der Maschine,
• höchstens 100 cm über dem Boden sein, da mit der Wasser ablauf einwandfrei funktioniert.

- Das Wasser muss stets frei ablaufen können, das heißt:

• der Ablaufschlauch darf nicht geknickt oder ver dreht sein;
• das Schlauchende darf nicht in das abgepumpte Wasser eintauchen;
• Sie dürfen diesen Schlauch nicht ver längern oder durch einen anderen Schlauch ersetzen! Wenn Sie einen längeren Schlauch benötigen, wenden Sie sich an unseren TECHNIK-SERVICE, siehe Seite 25.

Achtung

Mögliche Funktionsstörung!

Das Wasser muss stets frei ab lau fen können, das heißt:

• der Ablaufschlauch darf nicht geknickt oder ver dreht sein.
• Sie dürfen diesen Ablaufschlauch nicht ver längern oder durch einen anderen Schlauch ersetzen! Wenn Sie einen längeren Ablaufschlauch benötigen, wenden Sie sich an seren Technik-Service, siehe Seite.

un-

Achtung

Beschädigungsgefahr!

Nur Spezialsalz für Geschirrspüler verwenden!

- Verschüttetes Salz sofort mit einem feuchten Tuch entfernen, da sonst die Edelstahl oberfläche angegriffen wird.

Wichtig

Salz erst unmittelbar vor dem nächsten Hauptspülgang einfüllen, da überge-

laufenes Salz den Dichtungen und Sieben des Geräts schaden kann.

Wichtig

Übergelaufenen Klarspüler sofort abwischen, da es sonst zu erhöhter Schaum-

bildung und somit zur Beeinträchtigung des Spülergebnisses kommen kann.

Wichtig

Wenn sich im unteren Korb sehr hohes Geschirr befindet, den oberen Korb ganz

nach oben stellen, da sonst der Spülarm blockiert wird.

Aufstellen und anschließen

Sicherer Transport

Achtung

Beschädigungsgefahr!

Soll der Geschirrspüler mit ei- ner Transportkarre gefahren

werden, muss er angehoben werden, wie auf der Verpackung gezeigt.

Ihr Geschirrspüler wird in einer stabilen Verpackung angeliefert; damit wiegt er ca. 50 kg und sollte nicht von einer Person getragen werden.

- Prüfen, ob die Transportwege und der Aufstellort für dieses Gewicht geeignet sind. Im Zweifelsfall fragen Sie Ihren Vermieter.

Der richtige Standort

Der Standort muss folgende Anforderungen erfüllen:

– Standort für ca. 65 kg Gewicht zugelassen.
– Frostsicherer Raum mit festem Untergrund.
– Einbau des Geräts nur unter einer durchgehenden Arbeitsplatte, die mit den Nachbarschränken verschraubt ist.
– Ausreichender Abstand zu Wänden oder Nachbargeräten. Folgende Nischenmaße sind einzuhalten:

– Höhe mind. 82,0 cm
– Breite mind. 60,0 cm
– Tiefe mind. 58,0 cm

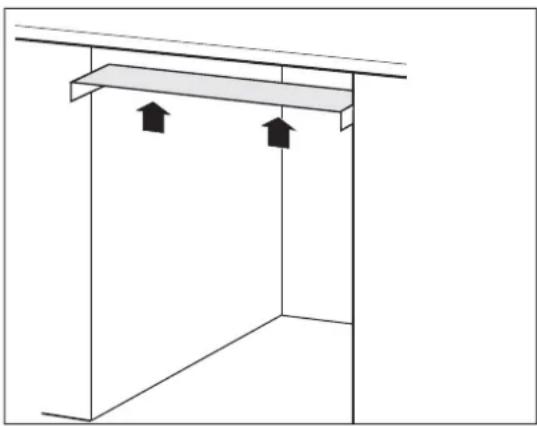

Aufstellen und Ausrichten

1. Entfernen Sie Pappe, Styropor und Klebestreifen im Inneren des Geräts.
2. Falls Sie das Gerät unter eine Arbeitsplatte stellen möchten,

– lösen Sie die beiden Schrauben auf der Rückseite der Abdeckplatte und nehmen Sie sie ab.
– Schrauben Sie die beiden Kunststoffwinkel an der Frontseite ab und ersetzen Sie sie durch die beiden beiliegenden Kunststoffbacken.
– Kleben Sie den beiliegenden Kunststoffstreifen auf die Unterseite der Arbeitsplatte. So vermeiden Sie Schäden an der Arbeitsplatte aufgrund heißer Dämpfe, die bei geöffneter Tür aus dem Geschirrspüler strömen.

1. Stellen Sie das Gerät an die gewünschte Position.
2. Um Unebenheiten des Bodens auszugleichen und das Gerät waagerecht auszurichten, können Sie die vier Schraubfüße ver stel len. Verwenden Sie am besten eine Was ser waa ge.

Gefahr von Wasserschäden!

Ein genügend großer Abflussquerschnitt muss gewähr leistet sein. Kleine Handwaschbecken eignen sich nicht!

- Der Auslass des Ablaufschlauchs muss dabei

- wenigstens 40 cm über dem Boden sein, sonst fließt das Wasser wäh rend des Waschens aus der Maschine, - höchstens 100 cm über dem Boden sein, da mit der Wasser ablauf einwandfrei funktioniert.

- Das Wasser muss stets frei ab lau fen können, das heißt:

- der Ablaufschlauch darf nicht geknickt oder ver dreht sein;

- das Schlauchende darf nicht in das abgepumpte Wasser eintauchen;

- Sie dürfen diesen Schlauch nicht ver längern oder durch einen anderen Schlauch ersetzen! Wenn Sie einen längeren Schlauch benötigen, wenden Sie sich an unseren TECHNIK-SERVICE, siehe Seite 25.

Sie können den Schlauch variabel an einem Ausguss-, Spül- bzw. Wasch bec ken oder fest anschließen lassen.

Schlauchhalter min. 40 cm max. 100 cm

Variabler Wasser-Ablauf

1. Schlauchhalter mit Schlauchkrümmer über das Ende des Ablaufschlauches stecken.
2. Ab lauf schlauch über den Rand des Spül- bzw. Wasch beckens hängen.
3. Schlauch mit dem Halter gegen Abrutschen sichern: an die Wand schrauben oder mit einer Kette oder einer Schnur befestigen.

Fester Wasser-Ablauf gewünscht?

Der feste Anschluss des Ablaufschlauches an den Geruchsverschluss (Siphon) Ihres Wasch- oder Spülbeckens erfordert besondere Maßnahmen; er sollte deshalb ausschließlich von Sanitärfachkräften durchgeführt werden. Fragen Sie unseren TECHNIK-SERVICE, siehe Seite 25.

Wasser-Zulauf

Achtung

Beschädigungsgefahr!

Das Gerät ist für einen Wasserdruck von 0,4–10 bar (0,04 - 1,00 MPa, 40 bis 100 N/cm2) ausgelegt. Bei einem höheren Wasserdruck muss ein Druckminderer eingebaut werden.

Falls Sie – wie die meisten Haushalte – an das öffentliche Wassernetz angeschlossen sind, können Sie sich bei Ih rem Wasserwerk nach dem Wasserdruck erkundigen.

• Das Gerät nicht an den Was ser hahn oder die Misch armatur eines Heißwasserbereiters anschließen (Durch-lauferhitzer, druckloser Boiler etc.)!
• Der Zulaufschlauch muss knickfrei verlegt und sorgfältig angeschlossen werden.
• Zulaufschlauch nicht durchschneiden. Er enthält elektrische Bauteile! Sollte er beschädigt sein, Schlauch durch einen Fachmann ersetzen lassen.
• Keinen alten, bereits vorhandenen Schlauch verwenden. Wenn der beiliegende Zulaufschlauch zu kurz ist, nicht verlängern, sondern einen langen Schlauch bestellen beim TECHNIK-SERVICE, siehe Seite 25.

Für die Wasserversorgung benötigen Sie einen Wasserhahn mit einem „3/4 Zoll“-Schraubanschluss.

3/4 Zoll Überwurfmutter Zulaufschlauch

1. Überwurfmutter des Sicherheitsventils handfest an den Wasserhahn anschrauben.

2. Überwurfmutter des anderen Schlauchendes am Anschluss des Geschirrspülers ebenfalls handfest anschrauben.

3. Wasserhahn langsam aufdrehen und den Anschluss am Gerät und am Wasserhahn auf Dich tig keit prüfen.
4. Wasserhahn danach wieder zudrehen.

Elektrischer Anschluss

Gefahr

Stromschlag gefahr

Fehlerhafte Elektroinstallation oder zu hohe Netzspannung kann zu elektrischem Strom- schlag führen

• Kontrollieren Sie, ob seitens Ihres zuständigen Stromversorgungsunternehmens Vorschriften bestehen, die den Anschluss von Geschirrspülern betreffen.
• Der Netz stec ker muss auch nach dem Aufstellen bzw. Ein bau en des Geräts leicht zu gänglich sein.
• Keine Steckdosenleiste, Mehrfachsteckdosen, Reiseadapter oder Ähnliches verwenden.

• Wir empfehlen die Verwendung pulssensitiver Fehlerstrom-Schutzschalter (FI-Schalter).

• Netzstecker in eine vorschriftsmäßig installierte, ausreichend ab gesicherte Schutzkontakt-Steckdose stecken (230 V, 50 Hz, 10 A).

• Vor dem Einbau des Geschirrspülers Stromzufuhr am Sicherungskasten unterbrechen.

Letzte Vorbereitungen

Verwendung von Multi-Tabs

Gefahr

Vergiftungsgefahr!

Spülmittel, Klarspüler und Salz können gesundheitsschädlich sein.

• Bewahren Sie diese Mittel für Kinder unzugänglich auf.
  • Das Wasser im Spülraum ist kein Trinkwasser!

Multi-Tabs enthalten schon Geschirrspülmittel, Klarspüler und Regeneriersalz. Man muss also nur noch einen Tab in die Maschine geben und spart sich das separate Beladen mit diesen drei Mitteln. Wenn Sie diese Tabs verwenden, können Sie die Kontrollanzeigen für fehlenden Klarspüler und Regeneriersalz ignorieren.

Multi-Tabs liefern gute Spülergebnisse, solange Ihr Wasser im Wasserhärte-Bereich bis 3 (0 bis 21° dH) liegt.

Ab Wasserhärte-Bereich 4 (über 21° dH) müssen Sie zusätzlichen Klarspüler und Salz zugeben. Hier empfehlen wir, auf 3in1-Tabs zu verzichten und Geschirrspülmittel, Klarspüler und Regeneriersalz getrennt einzufüllen.

Klarspüler einfüllen

Wichtig

Übergelaufenen Klarspüler sofort abwischen, da es sonst zu erhöhter Schaumbildung und somit zur Beeinträchtigung des

Spülergebnisses kommen kann.

Der Klarspüler sorgt für fleckenloses Geschirr und beschleunigt das Trocknen. Er wird während des Klarspülgangs automatisch dosiert. Klarspüler müssen Sie einfüllen

– vor der ersten Inbetriebnahme,
- wenn die Klarspüler-Kontrollanzeige ✗ leuchtet.

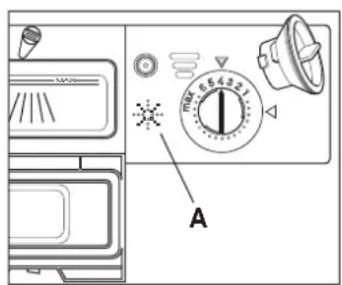

1. Die Klarspülkammer befindet sich in der Türinnenseite. Den Deckel eine Viertelumdrehung drehen und herausnehmen.

2. So viel Klarspüler einfüllen, bis sich das Sichtfenster A schwarz färbt.

3. Das Gerät ist auf Dosierung "4" voreingestellt. Wir empfehlen Ihnen, diese Einstellung erst einmal zu übernehmen. Sollte das Geschirr nach der Reinigung

– matt und fleckig sein: Dosierung erhöhen.
– klebrig sein und Schlieren aufweisen: Dosierung verringern.

1. Deckel der Klarspülkammer wieder einsetzen und festdrehen.

Kontrollanzeigen

3h 6h 9h 12h + 15 16 17 ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ ⑪ ⑫ ⑬ ⑦ ⑧ ⑨ ⑩ ⑪ ⑫ ⑬ ⑭ ⑮ ⑯ ⑰ ⑱ ⑲ ⑳ ㉑ ㉒ ㉓ ㉔ ㉕ ㉖ ㉗ ㉘ ㉙ ㉚ ㉛ ㉜ ㉝ ㉞ ㉟ ㉳ ㉴ ㉵ ㉜ ㉝ ㉞ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟

Klarspüler Regeneriersalz

max 654327 A

Regeneriersalz

Achtung

Beschädigungsgefahr!

Nur Spezialsalz für Geschirrspüler verwenden!

- Verschüttetes Salz sofort mit einem feuchten Tuch entfernen, da sonst die Edelstahl oberfläche angegriffen wird.

Härtebereich einstellen

Weiches Wasser reinigt besser als hartes, kalkhaltiges. Deshalb ist es wichtig, dass der Härtebereich vor der Benutzung eingestellt wird.

1. Ermitteln Sie den Härtegrad Ihres Wassers mithilfe des beiliegenden Wasserhärte-Tests.
2. Unteren Geschirrkorb herausnehmen.

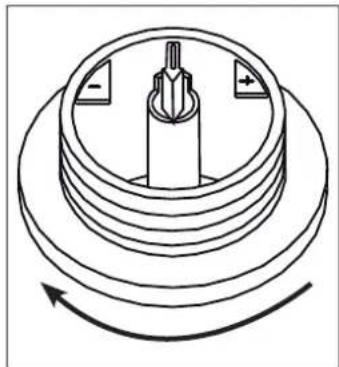

3. Drehen Sie den Deckel der Regeneriersalz-Kammer 14 gegen den Uhrzeigersinn und nehmen Sie ihn ab.
4. Drehen Sie den Pfeil in der Salzkammer mit einer Zange in die geeignete Position:

-- Wenn Ihr Wasser dem Härtegrad 4 entspricht, sollte der Pfeil in Mittelposition stehen (siehe Grafik rechts).

-- Je weicher Ihr Wasser ist, desto weiter sollten Sie den Pfeil in Richtung "-" drehen.

Regeneriersalz einfüllen / nachfüllen

- Füllen Sie Salz ein

– bei Wasserhärte 1 bis 4. Bei ganz weichem Wasser (deutsche Härte 0–0,5 °dH) ist kein Regeneriersalz nötig.

– vor der ersten Inbetriebnahme.

- wenn die Kontrollanzeige § leuchtet (unmittelbar vor dem nächsten Hauptspülgang, da übergelaufenes Salz den Dichtungen und Sieben des Geräts schaden könnte).

1. Falls noch nicht geschehen, unteren Geschirrkorb herausnehmen und Schraubdeckel 14 gegen den Uhrzeigersinn drehen und abnehmen.
2. Beim ersten Mal: 750 ml Wasser einfüllen, damit das Salz nicht verklumpt.
3. Trichter in die Salzkammer setzen.
4. Salzkammer bis zum Rand mit Salz füllen (ca. 1,5 kg).
5. Salz in der Kammer mit Löffelstiel o. Å. umrühren.
6. Deckel im Uhrzeigersinn aufschrauben.
7. Den unteren Geschirrkorb wieder einsetzen.

Kontrollanzeigen Klarspüler Regeneriersalz

SALZ 14

14

Testlauf durchführen

Bevor es richtig losgeht, muss ein Testlauf durchgeführt werden, um Produktionsrückstände und überschüssiges Salz zu entfernen und um die einwandfreie Funktion des Geräts zu überprüfen. Der Testlauf wird einmalig nach der Installation ohne Geschirr und ohne Spülmittel durchgeführt. Achten Sie während des Testlaufs auf Wasseraustritt und ungewöhnliche Geräusche.

1. Wasserhahn ganz aufdrehen.
2. Geschirrspülertür schließen.
3. Geschirrspüler einschalten: Taste 1 EIN/AUS drücken. Das Display zeigt zunächst alle Anzeigen. Nach kurzer Zeit leuchtet das Symbol für das Eco-Programm ECD.
4. Programm starten: Taste 7 START/PAUSE drücken. Das Eco-Programm beginnt nach einigen Sekunden. Je nach Programmfortschritt leuchtet die Kontroll-Leuchte für den entsprechenden Programmabschnitt.
5. Auf Wasseraustritt und ungewöhnliche Geräusche achten.
6. Nach Programmende ertönt ein akustisches Signal und die Kontroll-Leuchte für das Programmende leuchtet.
7. Geschirrspüler ausschalten: Taste 1 EIN/AUS drücken.
8. Tür leicht öffnen, damit die feuchte Luft besser entweichen kann.
9. Wasserhahn zudrehen.

1 7 Programmabschnitte

Spülbetrieb

Geschirrspüler beladen

Wenn sich im unteren Korb sehr hohes Geschirr befindet, den oberen Korb ganz nach oben stellen, da sonst der Spülarm blockiert

wird.

– Damit die Siebe nicht verstopfen, grobe Speisereste und Klebe etiketten vom Geschirr entfernen.
--Nur Geschirr mit angebrannten oder angetrockneten Speiseresten vorher in Wasser einweichen.
– Zwischen einzelnen Geschirr- und Besteckteilen Zwischenräume lassen.
--Geschirr mit Öffnung nach unten einräumen, damit das Wasser ablaufen kann.

Oberkorb

Für kleines bis mittelgroßes Geschirr wie Gläser, Tassen, Untertassen und Frühstücksteller.

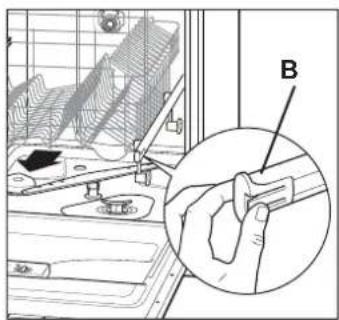

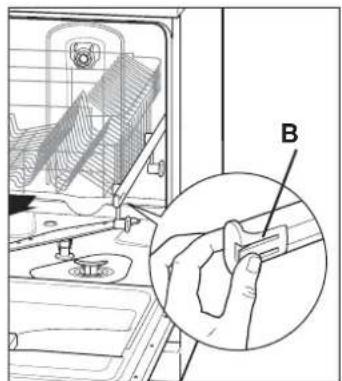

Der Oberkorb kann im unbeladenen Zustand – je nach Geschirrhöhe – auf zwei verschiedene Höhen eingestellt werden. Dazu besitzt der Oberkorb zwei Reihen mit Rollen.

1. Oberkorb bis zum Anschlag nach vorn ziehen.
2. Halteklammern B an den Teleskopschienen abnehmen. Dazu die seitliche Zunge leicht abkippen.
3. Den Korb von der Teleskopschiene abziehen.
4. Korb mit der anderen Rollenreihe wieder in die Teleskopschiene einsetzen.
5. Halteklammern B wieder aufstülpen.

Unterkorb

Für größeres Geschirr wie Teller, Töpfe, Schüsseln und Pfannen. Besteckkorb bei Bedarf entnehmen. Die Tellerhalter sind umklappbar.

Für optimale Spülergebnisse Besteck mit dem Griff nach unten in den Besteckkorb stecken. Nur scharfe Gegenstände mit den Griffen nach oben in den Besteckkorb stecken. Die folgende Grafik zeigt, wie Sie den Besteckkorb idealerweise bestücken.

5	1	5	5	1	5	5	1	5	4	4	8	Legende:1 Gabeln,2 Suppen-Löffel,3 Dessert-Löffel,4 Tee-Löffel, 5 Messer,6 Servier-Löffel,7 Saucen-Löffel,8 Servier-Gabeln.
3	1	3	3	1	3	3	1	3	2	2	4
3	1	3	3	1	3	2	2	2	2	2	2
5	1	5	5	1	4	4	4	4	4	4	4
3	1	3	3	1	3	2	2	2	2	2	2
5	1	5	5	1	5	5	4	4	4	4	8

Oberkorb beladen (Beispiel)

Unterkorb beladen (Beispiel)

Ungeeignetes Geschirr

Ungeeignetes Geschirr
Empfindliche Gläser können m	att und milchig werden
Geschirr mit Dekor Dekor kann	verblassen
Silber kann anlaufen
Eloxiertes Aluminium kann abfärben
Zinn kann matt werden
Holz kann sich verformen oder	reißen
Horn/wärmeempfindlicher Kunststoff	kann sich verformen
Geklebte Besteckteile Kleber k	ann sich ablösen
Kunsthandwerkliche Stücke können beschädigt werden

Geschirrspülmittel einfüllen

Tipp:

Bei wenig Geschirr (nur ein Korb gefüllt) weniger Geschirrspülmittel verwenden.

Nur spezielles Spülmittel für Geschirrspüler in Pulverform oder als Tabs verwenden. Die Packungsangaben zu Dosierung, Wasserhärte und Handhabung beachten.

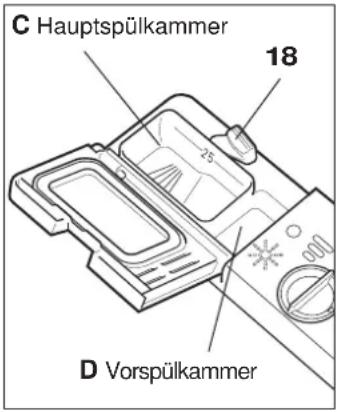

1. Hebel 18 an Spülmittelkammer umklappen. Der Deckel springt auf und die beiden Spülmittelkammern werden sichtbar.
2. Spülmittel einfüllen bei Programmen

mit Vorspülgang

• 2/3 des Spülmittels in die große Kammer C
• 1/3 des Spülmittels in die kleine Kammer D geben
• Tabs in den Besteckkorb legen (lösen sich allmählich auf)

ohne Vorspülgang

• gesamte Spülmittelmenge in die große Kammer C geben.

• Ist die Spülmittelmenge größer als 25 ml, überschüssiges Spülmittel in die kleine Kammer D geben,

• Deckel der Kammer zudrücken, bis er einrastet.

Geschirrspüler einschalten

- Zum Einschalten des Geschirrspülers Taste 1 EIN/AUS drücken.

Das Display leuchtet auf und zeigt zunächst alle vorhandenen Symbole. Anschließend zeigt es das Eco-Programm "eco".

C Hauptspülkammer 18 D Vorspülkammer

1 2

Halbe Beladung

Wenn Sie die Option "Halbe Beladung" wählen, wird nur der Oberkorb gespült. Beladen Sie in diesem Fall den Unterkorb also nicht! "Halbe Beladung" ist sinnvoll, wenn Sie nur wenig Geschirr zu spülen haben und den Wasser- und Stromverbrauch gering halten möchten.

• Taste 6 "1/2" drücken.

Die Kontroll-Leuchte "1/2" leuchtet, wenn die Funktion aktiv ist.

Programm wählen

So stellen Sie das Programm ein

• Mit einer der Taste 5 das gewünschte Programm auswählen. Die entsprechende Kontroll-Leuchte leuchtet im Display 3.
• Programm mit Taste 7 START/PAUSE starten.

Startzeitvorwahl

Der Spülvorgang beginnt normalerweise direkt nach dem Druck auf die Start/Pause-Taste. Wenn der Vorgang jedoch erst später beginnen soll, können Sie dies vorgeben.

1. Taste 4 🌿 so oft drücken, bis die gewünschte Startzeitvorwahl in der Anzeige 3 aufleuchtet (3, 6, 9 oder 12 Stunden).
2. Taste 7 START/PAUSE drücken. Die Anzeige der Startzeitvorwahl blinkt. Der Spülgang beginnt nach Ablauf der eingestellten Startvorwahlzeit.
3. Um die Startzeit nachträglich zu ändern, müssen Sie den Vorgang zunächst mit der Taste 7 START/PAUSE unterbrechen (die Startzeitvorwahl blinkt nun nicht mehr). Stellen Sie jetzt die neue Startvorwahlzeit wie zuvor beschrieben ein.

Programm starten, unterbrechen, wechseln Programm starten

1. Wasserhahn aufdrehen.
2. Taste 7 START/PAUSE drücken. Der Spülgang beginnt nach kurzer Zeit bzw. nach Ablauf der eingestellten Startvorwahlzeit selbsttätig.

Programm unterbrechen

Wenn Sie den Programmablauf für kurze Zeit unterbrechen möchten, Taste 7 START/PAUSE drücken. Zum Fortsetzen Taste erneut drücken.

3h 6h 9h 12h STARK NORMAL ECO KURZ VOR 60° 55° 50° 40° SPULEN 1/2 START PAUSE 6

3 5 8 000 60 STARK NORMAL ECO KURZ VOR- 60° 55° 50° 40° SPULEN 5

3h 6h 9h 12h 半分 ① ② ③ ④ → ① ② ③ ④ ⑤ ⑥ ⑦ 1/2 ▶ II ① STARK NORMAL ECO KURZ VOR. START 80° 55° 50° 40° SPULEN PAUSE 7

3 Sh 6h 9h 12h 000 1/2 ▶II STARK NORMAL ECO KURZ VOR- 60° 55° 52° 40° SPULEN 1/2 START PULSE 4 7

Programm wechseln

Bei einem Programmwechsel fängt das neue Programm ganz von vorn an.

1. Unterbrechen Sie das Programm mit der Taste 7 START/PAUSE.
2. Schalten Sie das Gerät mit der Taste 1 EIN/AUS aus und gleich wieder ein.
3. Füllen Sie ggf. Reiniger ein.
4. Drücken Sie die gewünschte Programmtaste.
5. Starten Sie das Programm mit der Taste 7 START/PAUSE.

3h 6h 9h 12h + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + +

STARK NORMAL ECO KURZ VOH- START

60° 55° 50° 40° SPOLEN FAUSE 7

Ausschalten und Ausräumen

Gefahr

Verbrühungsgefahr/ Stolpergefahr!

• Beim vorzeitigen Öffnen der Tür kann schwallartig heißer Dampf austreten.
• Eine offenstehende Tür kann zur Stolperfalle werden.

Nach Programmende ertönt ein akustisches Signal und die Kontroll-Leuchte für das Programmende leuchtet.

1. Geschirrspüler ausschalten: Taste 1 EIN/AUS drücken.
2. Wasserhahn zudrehen.
3. Tür leicht öffnen, bis das Geschirr abgekühlt ist.
4. Geschirrkörbe ausräumen.
   Tipp: Zuerst den Unterkorb ausräumen, damit kein Wasser vom Oberkorb auf das untere Geschirr tropft.
5. Tür ein wenig offen lassen, damit das Gerät trocknen kann.

Programmende

Programmtabelle

Programmübersicht Programmablauf Temp.						in °C	Dauer in Std.:Min.	Verbrauch 1)
Programm Anwendung		Vorspülen	Spülen	Klarspülen	Trocknen			Liter kWh
STARK	Stark verschmutztes Geschirr, besonders Töpfe und Pfannen	•	•	•	•	6	5	2	: 0
NORMAL	Normal verschmutztes Geschirr	•	•	•	•	5	5	2	: 4
ECO2)	Leicht verschmutztes Geschirr	•	•	•	•	50	2:45	12,0	1,02
KURZ	Leicht verschmutzte Gläser und Tassen sowie Geschirr ohne angetrocknete Speise-resteAchtung: Dieses Programm ist ohne Trockenvorgang. Das Ge-schirr bleibt feucht.		•	•		4	0 0	: 3	0
VORSPUELEN	Grobes Vorspülen, wenn Hauptspülgang erst später lau-fen soll	•				-	0:08	4,0	0,01

1) Werte gelten für Laborbedingungen; im täglichen Betrieb sind Abweichungen möglich (siehe "Technische Daten").

2) ECO 50°C = Standardprogramm nach DIN EN 50242 mit niedrigster Oberkorbeinstellung, Klarspüleinstellung: 6.

Pflege und Wartung

Gefahr

Stromschlag gefahr

Unsachgemäßer Umgang mit dem Gerät kann zu elektrischem Stromschlag führen.

• Schalten Sie das Gerät vor der Reinigung aus, und ziehen Sie den Netzstecker bzw. schalten Sie die Sicherung aus.
• Spritzen Sie das Gerät niemals mit Wasserstrahl (Hochdruckreiniger) ab.

Gerätefront und Bedienblende reinigen

Achtung

Beschädigungsgefahr!

Die Türdichtung ist empfindlich gegen Öl und Fett. Die Oberflächen werden durch ungeeignete Reinigungsmittel beschädigt.

• Keine scharfen, lösemittelhaltigen oder schmirgelnden Reinigungsmittel verwenden.
  • Die Türdichtungen nicht einfetten.

• Gerät von außen mit einem feuchten Lappen und etwas Allzweckreiniger abwischen und trocken nachwischen.

• Speisereste auf Türdichtung und Türinnenseite regelmäßig mit einem feuchten Tuch entfernen.

Siebe reinigen

Die Speisereste in den zwei Sieben im Innenraum – Hauptsieb und Feinsieb – regelmäßig entfernen.

1. Unteren Geschirrkorb leeren und herausnehmen.
2. Hauptsieb nach links drehen und nach oben herausnehmen.
3. Grobsieb und Feinsieb herausnehmen.
4. Alle Siebe sorgfältig unter fließendem Wasser reinigen.
5. Grobsieb und Feinsieb wieder einsetzen.
6. Hauptsieb einsetzen und bis zum Anschlag nach rechts drehen.

Sprüharme reinigen

Die Düsen der Sprüharme können verkalken oder durch Speisereste verschmutzen. Die Düsen regelmäßig kontrollieren und bei Bedarf reinigen.

Vorbereitung

1. Beide Körbe leeren
2. Unterkorb herausziehen.
3. Wahlweise auch den Oberkorb herausziehen. Dazu die Halteklammern B abziehen.

Hauptsieb Grobsieb Feinsieb

1. Deckendusche 11 gegen den Uhrzeigersinn lockern und nach unten abziehen.
2. Düsen unter fließendem Wasser reinigen.
3. Deckendusche wieder auf die Führung stecken und im Uhrzeiger sinn befestigen.

Oberer Sprüharm (am Oberkorb)

1. Kunststoff-Überwurfmutter am Sprüharm 9 im Uhrzeigersinn drehen und lösen. Sprüharm nach unten abziehen.
2. Düsen unter fließendem Wasser reinigen.
3. Sprüharm wieder auf die Achse setzen und Überwurfmutter gegen den Uhrzeigersinn festdrehen. Der Sprüharm muss fest sitzen und sich frei drehen.

Unterer Sprüharm (am Geräteboden)

1. Sprüharm 13 nach oben herausziehen.
2. Düsen unter fließendem Wasser reinigen.
3. Sprüharm wieder auf die Achse setzen. Der Sprüharm muss fest sitzen und sich frei drehen.

Wenn's mal ein Problem gibt

Fehlersuchtabelle

Bei allen elektrischen Geräten können Störungen auftreten. Dabei muss es sich nicht um einen Defekt am Gerät handeln. Prüfen Sie deshalb bitte anhand der Tabelle, ob sich die Störung beseitigen lässt.

Gefahr

Stromschlag-/Verletzungsgefahr durch unsachgemäße Reparatur!

Versuchen Sie niemals, das defekte – oder vermeintlich defekte – Gerät selbst zu reparieren. Sie können sich und spätere Benutzer in Gefahr bringen. Nur autorisierte Fachkräfte dürfen diese Reparaturen ausführen.

Problem Mögliche Ursachen Lösungen, Tipps
Gerät lässt sich nicht einschalten. Display bleibt dunkel.	Das Gerät ist vom Netz getrennt. Prüfen Sie den richtigen Sitz des Netzsteckers. Prüfen Sie die Steckdose mit einem anderen elektrischen Gerät.
Spülprogramm läuft nicht.	Taste START/PAUSE nicht gedrückt.	Taste START/PAUSE drücken.
	Programm unterbrochen.	Programm mit Taste START/PAUSE fortsetzen.
	Tür ist nicht fest geschlossen.	Tür fest verschließen.
	Wasserhahn nicht geöffnet.	Wasserhahn ganz aufdrehen.
Spülprogramm startet nicht oder stoppt.	Zulaufschlauch defekt oder Überlaufgefahr: das elektrische Wasserstoppsystem hat sich aktiviert.	Rufen Sie unsere Fachberatung an.
Kontrollanzeige S leuchtet, obwohl Salz nachgefüllt wurde.	Salz ist verklumpt.	Mit einem Löffelstiel o. Ä. umrühren.
Wasser läuft nicht oder nur sehr langsam ein.	Wasserhahn nicht ganz geöffnet.	Wasserhahn ganz aufdrehen.
	Zulaufschlauch ist geknickt oder verdreht.	Zulaufschlauch ordnungsgemäß installieren.
Wasser läuft nicht ab.	Siebe sind verstopft.	Siebe reinigen.
	Ablaufschlauch ist geknickt, ver-dreht, wurde verlängert, hängt zu hoch oder zu tief.	Ablaufschlauch ordnungsgemäß installieren.
Beläge oder Schlieren auf dem Geschirr.	Salz ist leer.	Direkt vor nächstem Spülgang Salz nachfüllen.
	Klarspüler falsch dosiert.	Klarspülerdosierung einstellen.
	Salz ist verklumpt.	Mit Löffelstiel o. Ä. umrühren.
Problem Mögliche	Ursachen Lösungen, Tipps
Geschirr wird nicht richtig sauber.	Falsches Programm gewählt. Siehe „Programmtabelle“.
	Speisereste sind zu stark ange- trocknet.	Geschirr vorher einweichen.
	Spülmittelmenge zu gering oder zu groß.	Packungsangaben und Wasserhär- te beachten.
	Geschirr ist nicht optimal einge- räumt.	Geschirrspüler richtig beladen.
	Sprüharme können nicht ungehin- dert drehen.	Geschirrspüler richtig beladen. Oberkorb höher stellen, damit hohes Geschirr im Unterkorb den oberen Spülarm nicht blockiert.
	Düsen der Sprüharme verstopft. Düsen reinigen.
	Wasserdruck zu niedrig. Wasserhahn ganz aufdrehen.
	Taste "Halbe Beladung" war ge- drückt	Ist diese Option aktiviert, wird nur der Oberkorb, nicht der Unterkorb gespült.
Ungewöhnliche Geräusche beim Herausziehen und Einschieben des Oberkorbs.	Geräusche beim „Andocken“ des Oberkorbs an die Wasserversor- gung des Sprüharms, wenn die Dichtungen trocken sind.	Kein Defekt.
Gerät ist undicht. Türdichtung nicht intakt.		Neue Türdichtung bestellen bei un- serem TECHNIK-SERVICE, siehe Seite 25.
		Zulaufschlauch defekt.
		Ablaufschlauch defekt.
blinkt schnell	Wasserzulaufproblem: Wasserhahn geschlossen oder Wasser abgestellt oder zu wenig Wasserdruck	Prüfen Sie die Anschlüsse. Wen- den Sie sich gegebenenfalls an Ihr Wasserwerk bzw. an einen Instal- lateur.
blinken schnell	Fehlfunktion des Temperatursen- sors oder des Heizelements. (Auf- heizphase dauert zu lange).	Benachrichtigen Sie unseren TECHNIK-SERVICE, siehe Seite 25.
schnell	Das Gerät hat ein Wasserleck.	Benachrichtigen Sie unseren TECHNIK-SERVICE, siehe Seite 25.

Unser Service

Bei Rückfragen oder eventueller Fehlfunktion des Geräts wenden Sie sich bitte zunächst an un ser EXPERTEN-TEAM.

Im Servicefall wenden Sie sich bitte an unseren TECHNIK-SERVICE.

Damit wir Ihnen schnell helfen können, nennen Sie uns bitte:

Gerätebezeichnung:

hanseatic Geschirrspüler WQP12-9227D

Bestellnummer:

791 594 (weiß), 791 650 (Edelstahl), 735 130 (schwarz)

EXPERTEN-TEAM

Tel. [phone]

Mo. bis Fr. 7 ^00 – 20 ^00 Uhr, Sa. 8 ^00 – 16 ^00 Uhr

(0,20 €/Anruf Festnetz / Mobilfunk max. 0,60 €/Anruf

TECHNIK-SERVICE

Tel. [phone]

(0,20 €/Anruf Festnetz / Mobilfunk max. 0,60 €/Anruf)

Hinweis

für unsere Kunden in Österreich: Bitte wenden Sie sich an die Fachberatungs-Hotline Ihres Versandhauses.

Umweltschutz leicht gemacht

Verpackungs-Tipps

Unsere Verpackungen wer den aus umweltfreundlichen, wiederverwert ba ren Materialien hergestellt:

– Außenverpackung aus Pappe
- Formteile aus geschäumtem, FCKW-freiem Po ly sty rol (PS)
– Folien und Beutel aus Polyäthylen (PE)
- Spannbänder aus Polypropylen (PP).

Sollten es Ihre räumlichen Verhältnisse zulassen, empfehlen wir Ihnen, die Verpackung zumindest während der Garantiezeit aufzubewahren. Sollte das Gerät zur Reparatur eingeschickt oder in eine der Reparatur-Annahmestellen gebracht werden müssen, ist das Gerät nur in der Originalverpackung ausreichend geschützt.

Wenn Sie sich von der Verpackung trennen möchten, entsorgen Sie diese bitte umweltfreundlich.

Entsorgung des Geräts

Altgeräte dürfen nicht in den Hausmüll!

Sollte das Gerät einmal nicht mehr benutzt werden können, so ist jeder Verbraucher gesetzlich verpflichtet, Altgeräte getrennt vom Hausmüll z.B. bei einer Sammel-

stelle seiner Gemeinde/seines Stadtteils abzugeben. Damit wird gewährleistet, dass die Altgeräte fachgerecht verwertet und negative Auswirkungen auf die Umwelt vermieden werden.

Deshalb sind Elektrogeräte mit dem rechts abgebildeten Symbol gekennzeichnet.

Weitere Informationen zu diesem Thema fin den Sie auch auf den Service-Seiten unseres aktuellen Hauptkatalogs und auf unserer Internetseite unter der Rubrik „Service“.

Stichwortverzeichnis

Symbole

Multi-Tabs 13

A

Abflussquerschnitt 9,11

Ablaufschlauch 9,11

Alarmton.Siehe Signalton

Anschluss, elektrischer 12

Aufstellen 10

Ausräumen 19

Ausrichten 10

Ausschalten 19

B

Bedienelemente 4

Beladen 16

Beläge 23

Besteckkorb 17

Bestellnummer 25

Bestimmungsgemäßer Gebrauch 2

D

Deckendusche 22

E

Einschalten 17

Taste Ein/Aus 15

Elektrischer Anschluss 12

Entsorgung 26

F

Fassungsvermögen 28

Fehlersuchtabelle 23

Frost 8

G

Gerätebezeichnung 25

Geschirr, ungeeignetes 17

Geschirr, unsauber 24

Geschirrspüler beladen 16

Geschirrspüler einschalten 17

Geschirrspülmittel einfüllen 17

Gewitter 8

H

Halbe Beladung 18

Härtebereich einstellen 14

K

Klarspüler 13

einfüllen 13

Kontrollanzeige 13

L

Lieferumfang 2

N

Netzanschluss/-stecker 12

Nischenmaße 10

0

Oberkorb beladen 16

P

Pflege und Wartung 21

Probleme 23

Produktionsrückstände 15

Programm starten, unterbrechen, wechseln 18

Programmtabelle 18,20

R

Regeneriersalz einfüllen 14

Reinigen, Gerät 21

S

Salz, überschüssiges 15

Schlauch

Ablauf- 9,11

Zulauf- 12

Schlauchhalter 11

Schlauchlänge 9,11

Schlieren 23

Schraubanschluss 12

Schraubfüße 10

Service 25

Sicherheitshinweise 6

Siebe 21

Sprüharme 21

Spülergbnis schlecht 24

Spülmittel einfüllen 17

Spülmittelkammer 17

Standort 10

Startzeitvorwahl 18

T

Taste

1/2 18

Start/Pause 18

Technische Daten 28

Testlauf 15

Ton.Siehe Signalton

Transport 10

U

Umweltschutz 26

Unsauberes Geschirr 24

Unterkorb beladen 16

V

Vorspülgang 17

W

Wartung 21

Wasser-Ablauf 10

Wasserdruck 8,12,28

Wasser-Zulauf 12

Wasserhärte 14

Wasserstoppsystem 23

Z

Zulaufschlauch 8,12

Zulauf-Schlauch 12

Datenblatt für elektrische Haushaltsgeschirrspüler gemäß EU-Richtlinie 1059/2010

Hersteller Hanseatic
Typ/Bezeichnung WQP12-9227D
Bestellnummer 791 594, 735 130, 791 650
Standardgedecke 12
Energieeffizienzklasse1 A+
Jährlicher Energieverbrauch2 291 kWh
Energieverbrauch des Standardreinigungszyklus 1,02 kWh
Gewichtete Leistungsaufnahme im Aus-Zustand 0 W
Gewichtete Leistungsaufnahme im unausgeschalteten Zustand 0,4 W
Jährlicher Wasserverbrauch3 3360 l
Trocknungseffizienzklasse4	A
Programme, auf die sich die Informationen auf dem Etikett und im Datenblatt beziehen5	ECO 50 °C
Programmdauer des Standardreinigungszyklus	165 min.
Luftschallemission	47 dB(A) re 1 pW
Einbauart unterbaufähig
Höhe	85 cm
Breite	60 cm
Tiefe (mit Anschlüssen)	60 cm
Gewicht (leer)	50 kg
Leistungsaufnahme	1930 W
Netzspannung /Frequenz	230 V~ / 50 Hz
Absicherung	10 A
Zulauftemperatur	max 60 °C
Ablaufhöhe	40 – 100 cm
Wasserdruck (Fließdruck)	0,4 – 10 bar, (0,04-1,00 Mpa)

^1 A+++ (höchste Effizienz) bis D (geringste Effizienz)

2 auf der Grundlage von 280 Standardreinigungszyklen bei Kaltwasserbefüllung und dem Verbrauch der Betriebsarten mit geringer Leistungsaufnahme. Der tatsächliche Energieverbrauch hängt von der Art der Nutzung des Geräts ab.

^3 auf der Grundlage von 280 Standardreinigungszyklen. Der tatsächliche Wasserverbrauch hängt von der Art der Nutzung des Geräts ab.

^4 A (höchste Effizienz) bis G (geringste Effizienz)

^5 Dieses Programm ist zur Reinigung normal verschmutzten Geschirrs geeignet und in Bezug auf den kombinierten Energie- und Wasserverbrauch am effizientesten.

Das Gerät entspricht den harmonisierten europäischen Normen sowie den Richtlinien in der jeweils bei Lieferung aktuellen Fassung:

– Niederspannung 2006/95/EC
– Elektromagnetische Verträglichkeit 204/108/EC
- Umweltgerechte Gestaltung energieverbrauchsrelevanter Produkte 2009/125/EG.

Hinweis: Die oben genannten Werte sind normgemäß unter genau festgelegten Betriebsbedingungen gemessen worden. Die Ergebnisse können je nach Menge und Verschmutzung des Geschirrs, Wasserhärte, Spülmittelmenge etc. stark abweichen.

Die Gebrauchsanleitung basiert auf den in der Europäischen Union gültigen Normen und Regeln.
