BEDIENUNGSANLEITUNG WQP8-7310D Hanseatic

Bestell-Nr.: 230 975

Nachdruck, auch aus zugs wei se,

nicht ge stat tet!

Hanseatic Geschirrspüler WQP8-7310D

Inhaltsverzeichnis

Information

Ihr Geschirrspüler stellt sich vor 3 Ausstattungsmerkmale 3 Kontrolle ist besser 3 Bestimmungsgemäßer Gebrauch 3

Bedienelemente 4 5 Minuten für Ihre Sicherheit 6 Begriffserklärung 6 Sicherheitshinweise 6

Vorbereitung

Transport und Standort 12 Geschirrspüler transportieren 12 Den richtigen Standort bestimmen 12

Anschluss 13 Ablaufschlauch anschließen lassen 13 Zulaufschlauch anschließen 14 Geschirrspüler elektrisch anschließen 15

Einbau 16 Einstellungen 17 Gängigkeit der Tür einstellen 17 Härtegrad bestimmen und einstellen 17 Testlauf 18

Bedienung

Reinigungsmittel 19 Multitabs verwenden 19 Geschirrspülmittel einfüllen 19 Klarspüler einfüllen 20 Regeneriersalz einfüllen 21

Spülbetrieb 22 Geschirrspüler beladen 22 Programm wählen 23 Halbe Beladung 24 Startzeit-Verzögerung einstellen und starten 24 Geschirrspüler starten 24 Verriegelungsfunktion nutzen 24 Geschirr nachträglich hinzustellen 25 Programm wechseln 25 Geschirrspüler ausräumen und ausschalten 26

Programmtabelle 27 Reinigung 28 Bedienblende reinigen 28 Siebe reinigen 28 Sprüharme reinigen 29 Wenn's mal ein Problem gibt 30 Fehler suchen und beheben 30 Unser Service 33

Allgemeines

Umweltschutz leicht gemacht 34 Verpackungs-Tipps 34 Entsorgung des Altgerätes 34 Stichwortverzeichnis 35 Technische Daten 36

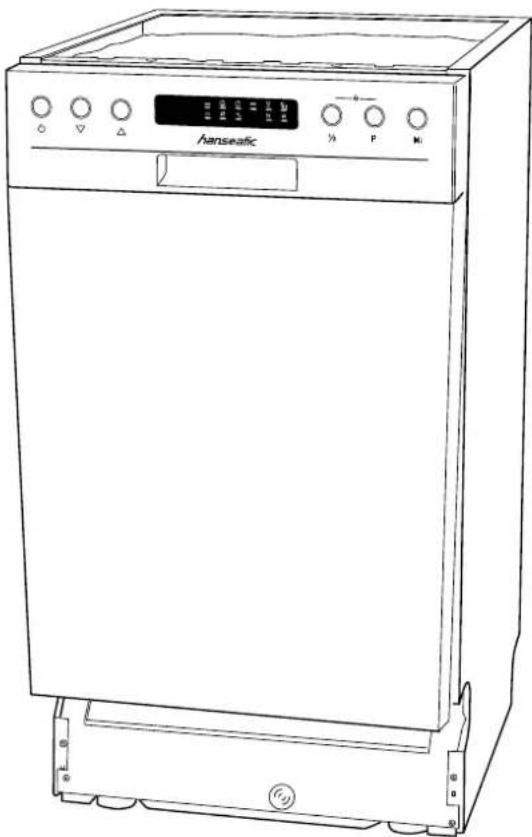

Ihr Geschirrspüler stellt sich vor

Ausstattungsmerkmale

• Teilintegrierbar mit vormontierter Dekorplatte
  • Fassungsvermögen: 9 Standardgedecke
• 6 Programme inkl. separatem Vorspülen
• Automatik-Programm für Waschen mit sensorischer Erkennung des Verschmutzungsgrades
  • Halbe Beladung mit Kontrollanzeige
  • Verriegelungsfunktion mit Kontrollanzeige
• Restlaufanzeige
• Kontrollanzeigen für Regeneriersalz- und Klarspülermangel, fehlende Wasserzufuhr
  • Herunterklappbare Tassenablage
  • Herunterklappbarer Geschirrständer
• Höhenverstellbarer oberer Geschirrkorb
  • 2 Sprüharme
• Wasserstopp-System

Kontrolle ist besser

1. Packen Sie den Geschirrspüler aus und entfernen Sie alle Verpackungsteile, Kunststoffprofile, Klebestreifen und Schaum pols ter innen, außen und auf der Geräterückseite.
2. Prüfen Sie, ob die Lieferung vollständig ist.
3. Kontrollieren Sie, ob der Geschirrspüler oder das Zubehör Transportschäden aufweist.
4. Wenn Sie Transportschäden feststellen, nehmen Sie den Geschirrspüler nicht in Betrieb. Benachrichtigen Sie bitte unsere Bestellannahme.

Bestimmungsgemäßer Gebrauch

Der Geschirrspüler ist ausschließlich zum Spülen von Geschirr in haushaltsüblichen Mengen konzipiert. Der Geschirrspüler ist nur zur Verwendung im privaten Bereich und ähnlichen Bereichen bestimmt wie z. B.:

• im Küchenbereich für die Mitarbeiter in Geschäften und Büros,
  – in landwirtschaftlichen Betrieben durch Gäste in Hotels und Motels,
• im Bereich privater Frühstückspensionen.

Eine andere Nutzung des Geschirrspülers ist bestimmungswidrig und kann zu Sach- und Personenschäden führen. Der Hersteller übernimmt keine Garantie oder Haftung für Schäden, die durch den bestimmungswidrigen Gebrauch entstanden sind.

Bevor Sie den Geschirrspüler benutzen, lesen Sie bitte zuerst die Sicherheitshinweise und die Gebrauchsanleitung aufmerksam durch. Nur so können Sie alle Funktionen sicher und zuverlässig nutzen. Beachten Sie unbedingt auch die nationalen Vorschriften in Ihrem Land, die zusätzlich zu den in dieser Gebrauchsanleitung genannten Vorschriften gültig sind. Diese Gebrauchsanleitung basiert auf den in der Europäischen Union gültigen Normen und Richtlinien.

Bewahren Sie alle Gebrauchsanleitungen für die Zukunft auf und geben Sie diese an den nachfolgenden Nutzer des Geschirrspülers weiter.

Bedienelemente

Bedienblende

4 5 6 72 3 1 hanseatic ½ P

Display

play 8 9 AUTO ECO ½ 10 11 12 13 14

Innenraum

15 16 17 18 19

20 21 22 23 24

Rückseite

25 26 27

Zubehör

28 30 31 29 32 33 34

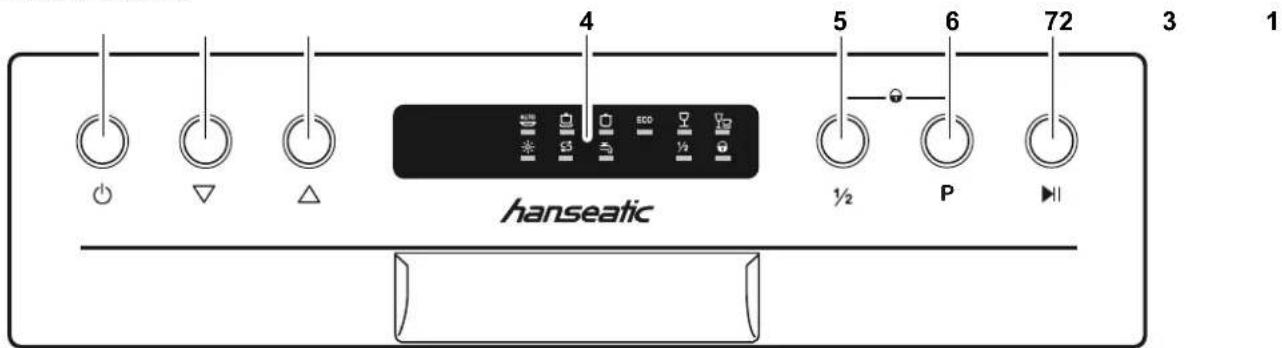

Bedienblende

1 Eib-/Aus-Taste
2 ▽ Taste für Startzeit-Verzögerung abwärts
3 △ Taste für Startzeit-Verzögerung aufwärts
4 Display
5 ½ Taste für halbe Beladung
6 P Taste für Programmauswahl
7 ▶ Start-/Stopp-Taste

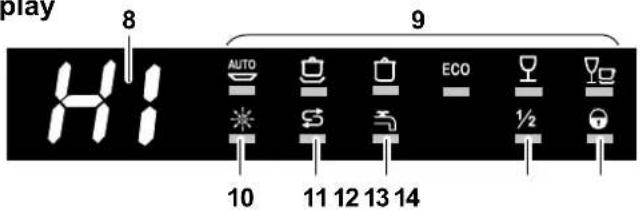

Display

8 Anzeige Härtegrad/Dauer des ausgewählten Programms/Startzeit-Verzögerung/Restzeit
9 Programme entsprechend Programmtabelle/ausgewähltes Programm
10 ✉ Kontrollanzeige für fehlenden Klarspüler
11 § Kontrollanzeige für fehlendes Regeneriersalz
12 ☒ Kontrollanzeige für fehlende Wasserzufuhr
13 ½ Kontrollanzeige für halbe Beladung
14 ☑ Kontrollanzeige für Verriegelungsfunktion

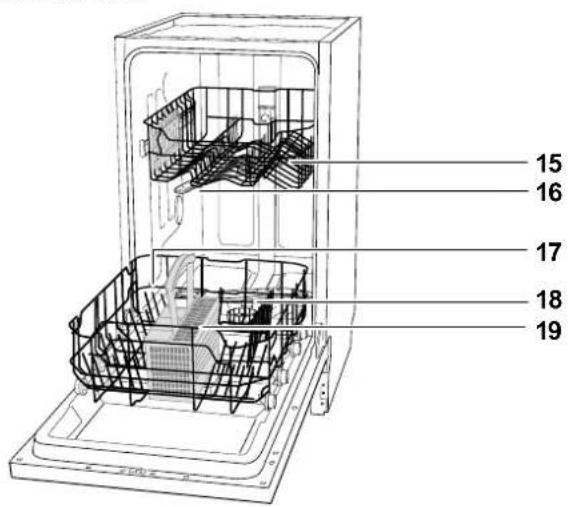

Innenraum

15 Oberer Geschirrkorb
16 Oberer Sprüharm
17 Unterer Geschirrkorb
18 Unterer Sprüharm
19 Besteckkorb

20 Teleskopschiene

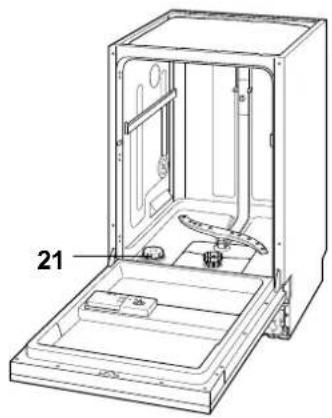

21 Kammer für Regeneriersalz

22 Siebe/Filter

23 Kammer für Geschirrspülmittel/Multitabs

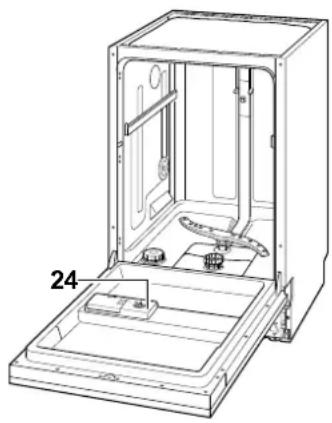

24 Kammer für Klarspüler

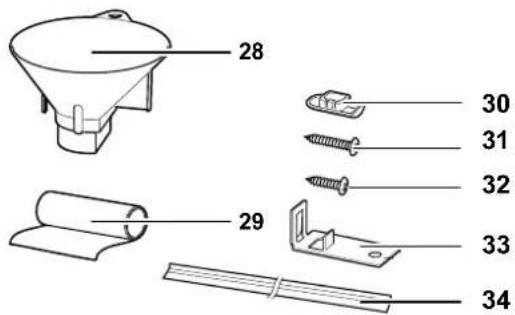

Zubehör

28 1 Einfülltrichter für Regeneriersalz
29 1 Schutzfolie gegen Kondenswasser
30 2 Abdeckkappen für Bohrungen
31 2 Schrauben zur seitlichen Befestigung des Geschirrspülers an den Küchenmöbeln
32 2 Schrauben zur Montage der Montagewinkel
33 2 Montagewinkel
34 2 Kunststoffprofile
35 1 Test zur Bestimmung der Wasserhärte
36 1 Gebrauchsanleitung

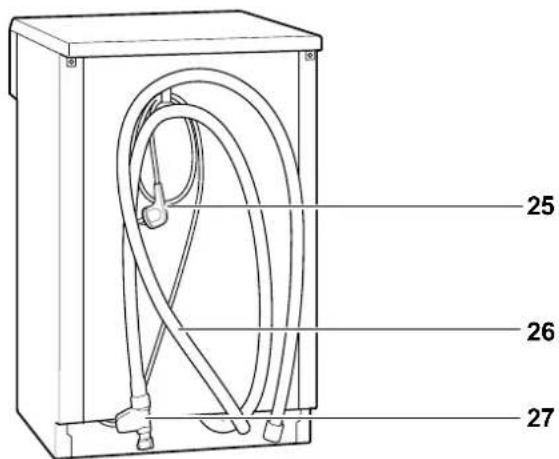

Rückseite

25 Netzkabel mit Netzstecker
26 Ablaufschlauch
27 Zulaufschlauch mit Wasserstopp-System

5 Minuten für Ihre Sicherheit

Begriffserklärung

Folgende Signalworte finden Sie in dieser Gebrauchsanleitung.

GEFAHR

Das Signalwort bezeichnet eine Gefährdung mit einem hohen Risikograd, die, wenn sie nicht vermieden wird, den Tod oder eine schwere Verletzung zur Folge hat.

WARNUNG

Das Signalwort bezeichnet eine Gefährdung mit einem mittleren Risikograd, die, wenn sie nicht vermieden wird, den Tod oder eine schwere Verletzung zur Folge haben kann.

VORSICHT

Das Signalwort bezeichnet eine Gefährdung mit einem niedrigen Risikograd, die, wenn sie nicht vermieden wird, eine geringfügige oder mäßige Verletzung zur Folge haben kann.

HINWEIS

Das Signalwort warnt vor möglichen Sachschäden.

Sicherheitshinweise

WARNUNG

Stromschlag- / Kurzschlussgefahr!

Fehlerhafte Elektroinstallationen oder zu hohe Netzspannung können zu einem elektrischen Stromschlag führen. Durch einen elektrischen Stromschlag können Sie getötet oder schwer verletzt werden. Der Geschirrspüler ist ausschließlich für eine Netzspannung von 230V/\~50Hz geeignet.

• Wenn das Gerätegehäuse oder die Netzanschlussleitung sichtbare Schäden aufweisen, nehmen Sie den Geschirrspüler nicht in Betrieb.
• Wenn die Netzanschlussleitung beschädigt ist, muss sie durch unseren TECHNIK-SERVICE oder eine

TECHNIK-SERVICE

Tel. [phone]

Mobilfunk max. 60 Cent/Anruf)

ähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden.

• Wenn der Geschirrspüler Rauch entwickelt, verbrannt riecht oder ungewohnte Geräusche von
  sich gibt, schalten Sie ihn sofort aus und ziehen Sie den Netzstecker. Nehmen Sie den Geschirrspüler nicht mehr in Betrieb, bis die Störung behoben ist. Kontaktieren Sie dazu unseren TECHNIK-SERVICE.
• Ausschließlich autorisierte Fachkräfte dürfen Eingriffe und Reparaturen am Geschirrspüler vor nehmen (Kontakt: TECHNIK-SERVICE). Dabei dürfen ausschließlich Teile verwendet werden, die den ursprünglichen Gerätedaten entsprechen. In diesem Gerät befinden sich elektrische und mechanische Teile, die zum Schutz gegen Gefahrenquellen unerlässlich sind. Wenn Sie eigenständig Reparaturen an dem Geschirrspüler vornehmen, können Sach- und Personenschäden entstehen und die Haftungs- und Garantieansprüche verfallen. Versuchen Sie niemals das defekte – oder vermeintlich defekte – Gerät selbst zu reparieren.
• Stecken Sie keine Gegenstände in und durch die Gehäuseöffnungen.
• Verwenden Sie den Geschirrspüler nur in Innenräumen.
• Der Geschirrspüler entspricht der Schutzklasse 1. Schließen Sie den Geschirrspüler nur an eine ordnungsgemäß installierte Steckdose an. Der Anschluss an eine Steckdosenleiste oder eine Mehrfachsteckdose ist unzulässig und hat Brandgefahr zur Folge.
• Kontrollieren Sie, ob seitens Ihres zuständigen Stromversorgungsunternehmens Vorschriften bestehen, die den Anschluss von Geschirrspülern betreffen.
• Wir empfehlen die Verwendung eines pulssensitiven Fehlerstrom-Schutzschalters (FI-Schalter).
• Fassen Sie den Netzstecker nie mit feuchten Händen an.
• Wenn Sie den Netzstecker aus der Steckdose ziehen, fassen Sie immer den Netzstecker selbst an. Ziehen Sie nicht am Netzkabel.
• Halten Sie das Netzkabel von heißen Flächen fern (z. B. von dem Kochfeld Ihres Herdes).

TECHNIK-SERVICE

Tel. [phone]

Mobilfunk max. 60 Cent/Anruf)

• Klemmen Sie das Netzkabel nie ein (z. B. in Küchenschränken oder im Geschirrspüler selbst). Die Folge kann ein Kabelbruch sein.
• Bevor Sie den Geschirrspüler reinigen, schalten Sie den Geschirrspüler aus und ziehen Sie den Netzstecker.
• Reinigen Sie den Geschirrspüler niemals mit einem Hochdruck- oder Dampfreiniger.
• Prüfen Sie das Gerät regelmäßig auf Schäden.

WARNUNG

Erstickungs / Verletzungsgefahr!

Für Kinder und Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten (z. B. teilweise Behinderte, ältere Personen mit Einschränkung ihrer physischen und mentalen Fähigkeiten) oder Mangel an Erfahrung und Wissen (z. B. ältere Kinder) bestehen besondere Gefahren.

• Der Geschirrspüler kann von Kindern ab 8 Jahren sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten (z. B. teilweise Behinderte, ältere Personen mit Einschränkung ihrer physischen und mentalen Fähigkeiten) oder Mangel an Erfahrung und Wissen (z. B. ältere Kinder) benutzt werden, wenn sie beaufsichtigt werden. Weiterhin müssen diese Personengruppen bezüglich des sicheren Gebrauchs des Geschirrspülers unterwiesen werden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nur unter Aufsicht Zugriff auf den Geschirrspüler haben.
• Stellen Sie sicher, dass die Verpackungsfolie nicht in die Reichweite von Kindern kommt. Kinder können sich beim Spielen in der Verpackungsfolie verfangen und ersticken.
• Kinder können Kleinteile verschlucken und ersticken. Stellen Sie sicher, dass Kinder keine Kleinteile aus dem Geschirrspüler oder aus dem Zubehörbeutel nehmen und in den Mund stecken können.

WARNUNG

Verletzungsgefahr!

Messer und andere spitze und scharfkantige Teile können Verletzungen und Sachschäden verursachen.

• Legen Sie solche Gegenstände mit der spitzen oder scharfen Seite nach unten in den Besteckkorb. Lassen Sie Kinder solche verletzenden Teile nicht in den Geschirrspüler einräumen.
• Räumen Sie den Geschirrspüler so ein, dass bei dem nächsten Öffnen des Geschirrspülers und Herausziehen der Geschirrkörbe keine verletztenden Teile aus den Geschirrkörben fallen.

VORSICHT

Verbrühungsgefahr!

Durch das heiße Spülwasser heizt sich das Geschirr und der Innenraum auf und heißer Wasserdampf entsteht. Berührungen damit können zu Verbrennungen führen.

• Vermeiden Sie das Öffnen des Geschirrspülers während des Betriebs.
• Wenn Sie die Tür des Geschirrspülers während des Betriebs öffnen müssen, seien Sie vorsichtig dabei. Fassen Sie die Tür nur am Griff an. Halten Sie Sicherheitsabstand zum Geschirrspüler, um austretendem Wasserdampf auszuweichen.
• Fassen Sie das Geschirr, das Besteck und den Innenraum des Geschirrspülers nicht direkt nach Beendigung des Programms an.

WARNUNG

Explosionsgefahr!

Lösungsmittel können ein explosives Gemisch bilden.

- Füllen Sie niemals Lösungsmittel in den Geschirrspüler.

WARNUNG

Vergiftungsgefahr!

Geschirrspülmittel, Klarspüler und Regeneriersalz können gesundheitsschädlich sein.

• Bewahren Sie diese Mittel für Kinder und Haustiere unzugänglich auf.
• Nutzen Sie das Wasser im Innenraum des Geschirrspülers nie als Trinkwasser.

WARNUNG

Stolpergefahr!

Eine offenstehende Tür des Geschirrspülers wird schnell zur Stolperfalle.

• Schließen Sie die Tür nach jeder Nutzung.
• Lassen Sie die Tür auch nicht zum Abkühlen geöffnet.

HINWEIS

Beschädigungsgefahr!

Falscher Umgang mit dem Gerät kann zu Beschädigungen führen.

• Lassen Sie das Gerät nie längere Zeit unbeaufsichtigt, wenn der Wasserhahn geöffnet ist.
• Bei Frost/ Gewitter/Urlaub: Ziehen Sie den Netzstecker und schließen Sie den Wasserhahn. Lösen Sie bei Frostgefahr den Zulaufschlauch und lassen Sie das Wasser ablaufen.
• Verwenden Sie nur Regeneriersalz, das für Geschirrspüler geeignet ist!
• Füllen Sie das Regeneriersalz erst direkt vor dem nächsten Hauptspülgang ein, da übergelaufenes Regeneriersalz den Dichtungen und Sieben des Geräts schaden kann. Entfernen Sie verschüttetes Regeneriersalz sofort mit einem feuchten Tuch, da sonst die Edelstahl oberfläche angegriffen wird.
• Achten Sie darauf, dass Geschirrspülmittel und Klarspüler für das Gerät geeignet sind.
• Wischen Sie übergelaufenen Klarspüler sofort ab, da es sonst zu erhöhter Schaumbildung und somit zur Beeinträchtigung der Spülergebnisse kommen kann.
• Beachten Sie, dass dieses Gerät für eine Beladung von max. 9 Standardgedecken ausgelegt ist. Die Überladung des Geräts kann zu Beschädigungen führen.
• Stellen oder setzen Sie sich niemals auf die geöffnete Tür. Der Geschirrspüler könnte kippen oder beschädigt werden. Achten Sie darauf, dass sich auch Kinder nicht darauf stellen oder setzen.
• Wenn sich im unteren Korb sehr hohes Geschirr befindet, stellen Sie den oberen Korb ganz nach oben, da sonst der obere Spülarm blockiert wird.
• Wenn der Geschirrspüler mit einer Transportkarre gefahren werden soll, heben Sie ihn an, wie auf der Verpackung gezeigt.

HINWEIS

Beschädigungsgefahr!

Das Gerät ist für einen Wasserdruck von 0,4–10 bar (0,04 - 1,00 MPa, 40 bis 100 N/cm²) ausgelegt. Installieren Sie bei einem höheren Wasserdruck einen Druckminderer. Falls Sie – wie die meisten Haushalte – an das öffentliche Wassernetz angeschlossen sind, erkundigen Sie sich im Zweifelsfall bei Ih rem Wasserwerk nach dem Wasserdruck.

• Schließen Sie das Gerät nicht an den Was ser hahn oder die Mischarmatur eines Heißwasserbereiters an (Durchlauferhitzer, druckloser Boiler etc.)!
• Verlegen Sie den Zulaufschlauch knickfrei und schließen Sie ihn sorgfältig an.
• Schneiden Sie den Zulaufschlauch nicht durch. Er enthält elektrische Bauteile! Wenn der Zulaufschlauch beschädigt ist, lassen Sie den Schlauch durch einen Fachmann ersetzen. Tauchen Sie den Zulaufschlauch nicht unter Wasser.
• Verwenden Sie keine alten oder bereits vorhandenen Schläuche. Wenn die beiliegenden Schläuche zu kurz sind, verlängern Sie ihn nicht, sondern bestellen Sie einen langen Schlauch bei unseremTECHNIK-SERVICE.

HINWEIS

Beschädigungsgefahr!

Die Türdichtung ist empfindlich gegen Öl und Fett.

• Fetten Sie die Türdichtungen nicht ein.
• Die Oberflächen werden durch ungeeignete Reinigungsmittel beschädigt.
• Verwenden Sie keine scharfen, lösemittelhaltigen oder schmirgelnden Reinigungsmittel.

HINWEIS

Gefahr von Wasserschäden!

Ein Abflussquerschnitt von mindestens 40 mm muss gegeben sein. Das Wasser muss immer frei ablaufen können.

• Stellen Sie sicher, dass der Ablaufschlauch nicht geknickt oder beschädigt ist.
• Schließen Sie den Ablaufschlauch nicht selbst an, sondern lassen Sie den Ablaufschlauch von einer Sanitärfachkraft anschließen.

TECHNIK-SERVICE

Tel. [phone]

Mobilfunk max. 60 Cent/Anruf)

Transport und Standort

Geschirrspüler transportieren

HINWEIS

Beschädigungsgefahr!

Wenn Sie den Geschirrspüler mit einer Transportkarre transportieren, kann der Geschirrspüler bei falscher Handhabung beschädigt werden.

• Heben Sie den Geschirrspüler nie alleine an. Das Gesamtgewicht von 30,5 kg ist zu schwer für eine Person und sollte mit mindestens zwei Personen angehoben werden.
• Heben Sie den Geschirrspüler nur so an, wie es auf der Verpackung gezeigt wird.
• Prüfen Sie, ob die Transportwege und der Aufstellort frei von Hindernissen sind (z. B. geschlossene Türen oder auf dem Boden liegende Gegenstände).
• Prüfen Sie, ob die Transportwege und der vorgesehene Standort für das Gesamtgewicht von 30,5 kg geeignet sind. Fragen Sie im Zweifelsfall Ihren Vermieter.

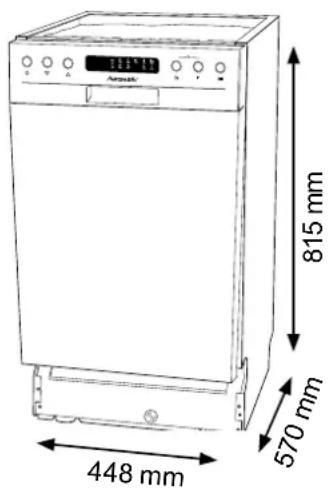

Den richtigen Standort bestimmen

Der vorgesehene Standort muss die folgenden Voraussetzungen erfüllen:

• Beachten Sie, dass der Standort für ein Gesamtgewicht von 30,5 kg zugelassen sein muss.
• Stellen Sie sicher, dass der Standort ein trockener und frostsicherer Raum mit festem Untergrund ist.
• Montieren Sie den Geschirrspüler nur unter einer durchgehenden Arbeitsplatte, die mit den Nachbarschränken des Geschirrspülers verschraubt ist (siehe Kapitel „Einbau“, Seite 16).
• Halten Sie ausreichend Abstand zu den Wänden und Nachbargeräten. Die Nischenmaße müssen mindestens den Angaben in der nebenstehenden Grafik entsprechen.

Aerosafe 448 mm 815 mm 570 mm

Anschluss

Ablaufschlauch anschließen lassen

Um den Ablaufschlauch an den Geruchsverschluss (Siphon) Ihres Wasch-/Spülbeckens anzuschließen, sind fachspezifische Maßnahmen erforderlich. Daher dürfen ausschließlich Sanitärfachkräfte oder Mitarbeiter des TECHNIK-SERVICE den Ablaufschlauch anschließen.

HINWEIS

Mögliche Funktionsstörung!

Das Abwasser muss jederzeit frei ablaufen können. Dazu muss der Abflussquerschnitt mindestens 40 mm betragen. Andernfalls kann es zu einer Funktionsstörung des Geschirrspülers kommen.

• Achten Sie darauf, dass der Ablaufschlauch des Geschirrspülers nicht geknickt oder beschädigt ist.
• Der Ablaufschlauch darf nicht in das abgepumpte Wasser eintauchen.
• Sie dürfen den Ablaufschlauch nicht verlängern oder durch einen anderen Ablaufschlauch ersetzen. Wenn Sie einen längeren Ablaufschlauch benötigen, wenden Sie sich bitte an unseren TECHNIK-SERVICE.

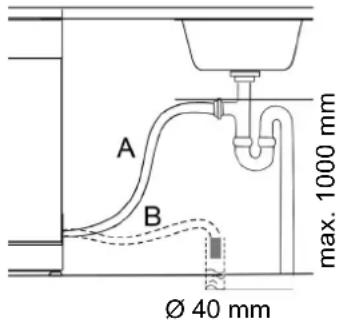

Lassen Sie den Auslass des Ablaufschlauchs folgendermaßen anschließen:

- Variante A: Direktanschluss an den Geruchsverschluss (Siphon) Ihres Wasch-/Spülbeckens. Der Ablaufschlauch darf dabei höchstens 1000 mm über dem Boden sein.

– Variante B: Anschluss an einen Bodenabfluss.

TECHNIK-SERVICE

Tel. [phone]

Mobilfunk max. 60 Cent/Anruf)

A B max. 1000 mm Ø 40 mm

Zulaufschlauch anschließen

HINWEIS

Beschädigungsgefahr!

Der Geschirrspüler ist für einen Wasserdruck von 0,4 bar bis 10 bar (0,04 MPa bis 1,0 MPa) ausgelegt. Das Wasser muss immer frei in den Geschirrspüler einlaufen können.

• Wenn Sie – wie die meisten Haushalte – an das öffentliche Wassernetz angeschlossen sind, erkundigen Sie sich im Zweifelsfall bei Ihrem Wasserwerk nach dem Wasserdruck.
• Wenn ein Wasserdruck über 10 bar vorhanden ist, installieren Sie einen Druckminderer.
• Schließen Sie den Geschirrspüler nicht an den Wasserhahn oder an die Mischarmatur eines Heißwasserbereiters an (z. B. Durchlauferhitzer, druckloser Boiler).
• Achten Sie darauf, dass der Zulaufschlauch korrekt angeschlossen und nicht geknickt oder beschädigt ist.
• Beschädigen Sie den Zulaufschlauch nicht. Der Zulaufschlauch enthält elektrische Bauteile. Wenn der Zulaufschlauch beschädigt ist, kontaktieren Sieren TECHNIK-SERVICE.
• Benutzen Sie keinen alten oder bereits vorhandenen Zulaufschlauch. Wenn Sie einen längeren Zulaufschlauch benötigen, wenden Sie sich bitte an unseren TECHNIK-SERVICE.

Für die Wasserversorgung benötigen Sie einen Wasserhahn mit einem 34 Zoll-Schraubanschluss.

1. Ziehen Sie die Überwurfmutter des Sicherheitsventils handfest an den Wasserhahn an.
2. Prüfen Sie den Anschluss am Wasserhahn auf Dichtigkeit: Öffnen Sie dazu den Wasserhahn langsam und stellen Sie sicher, dass kein Wasser am Anschluss austritt. Drehen Sie den Wasserhahn danach wieder zu.

TECHNIK-SERVICE

Tel. [phone]

(Festnetz 20 Cent/Anruf, Mobilfunk max. 60 Cent/Anruf)

¾ Zoll Gummi- Dichtung Zulauf- schlauch

Geschirrspüler elektrisch anschließen

WARNUNG

Stromschlaggefahr!

Bei falschem Umgang mit dem Netzstecker des Geschirrspülers besteht die Gefahr eines Stromschlags.

• Erkundigen Sie sich bei Ihrem zuständigen Stromversorgungsunternehmen nach Vorschriften zum Anschluss eines Geschirrspülers.
• Stellen Sie sicher, dass der Netzstecker auch nach dem Auf- und Einbau des Geschirrspülers gut zugänglich ist.
• Nutzen Sie keine Mehrfachsteckdosen, Steckdosenleisten, Reiseadapter oder Ähnliches.

• Wir empfehlen die Nutzung eines pulssensitiven Fehlerstrom-Schutzschalters (FI-Schalter).

• Unterbrechen Sie vor dem Einbau des Geschirrspülers die Stromzufuhr am Sicherungskasten.

• Stecken Sie den Netzstecker des Geschirrspülers in eine vorschriftsmäßig installierte Steckdose (230 V, \~50 Hz, 10 A).
• Stellen Sie danach die Stromzufuhr am Sicherungskasten wieder her.

Einbau

HINWEIS

Beschädigungsgefahr!

Durch die Wahl der falschen Schrauben kann die Arbeitsplatte beschädigt werden.

• Achten Sie darauf, die richtigen Schrauben mit der entsprechenden Schraubenlänge zu wählen.

• Nutzen Sie die mitgelieferten Schrauben.

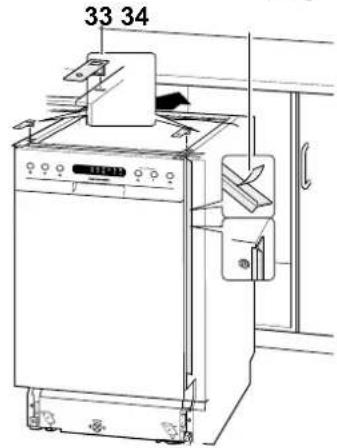

• Kleben Sie die beiliegende Schutzfolie gegen Kondenswasser 29 auf die Unterseite der Arbeitsplatte. Dadurch können Sie Schäden an der Arbeitsplatte vermeiden, die durch auströmende, heiße Wasserdämpfe verursacht werden.

• Stecken Sie die beiden Montagewinkel 33 in die vorderen Schlitze an der oberen Seite des Geschirrspülers, um später den Geschirrspüler an der Arbeitsplatte montieren zu können.
• Schieben Sie den Geschirrspüler in die Nische.

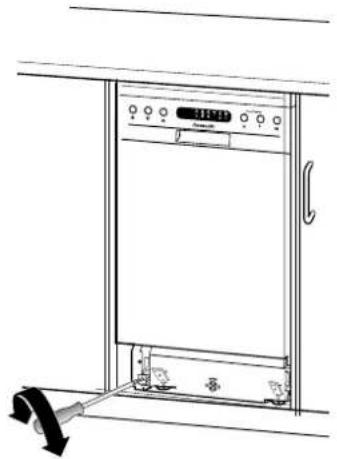

• Um den Geschirrspüler waagerecht auszurichten, stecken Sie einen Schraubendreher in einen der Schlitze der Gerätefüße und drehen Sie damit die Gerätefüße heraus bzw. herein.
• Stellen Sie sicher, dass der Geschirrspüler mit der oberen Kante bis an die untere Kante der Arbeitsplatte ragen, damit der Geschirrspüler beim Öffnen der Tür nicht nach vorne kippt.
• Entfernen Sie die Klebefolien von den Kunststoffprofilen 34.
• Kleben Sie die Kunststoffprofile 34 an die Kanten des Geschirrspülers. Achten Sie darauf, dass kein Spalt zwischen dem Geschirrspüler und den nebenstehenden Küchenschränken zu sehen ist.
• Verschrauben Sie den Geschirrspüler in der Küchenzeile.

a. Entfernen Sie bei Granitarbeitsplatten die innenliegenden seitlichen Abdeckkappen und drehen Sie die darunter befindlichen Schrauben heraus. Verschrauben Sie den Geschirrspüler mit den beiden Schrauben 31 an den seitlichen Küchenschränken. Decken Sie die Schrauben mit den Abdeckkappen wieder ab.

b. Verschrauben Sie bei anderen Arbeitsplatten die Montagewinkel mit den Schrauben 31 an der Arbeitsplatte. Decken Sie die Schrauben mit den Abdeckkappen 30 ab.

29

33 34

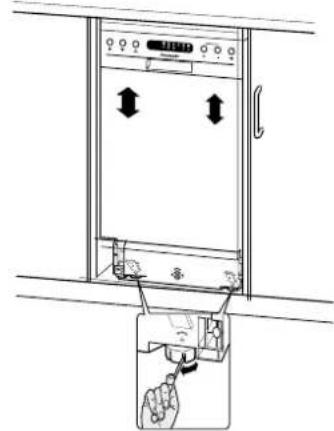

Gängigkeit der Tür einstellen

Sie können einstellen, wie leicht oder schwer die Tür des Geschirrspülers sich öffnen lässt. Sie können die Federkraft der Tür durch Drehen der beiden untersten Schrauben verändern.

• Drehen Sie die Schrauben gegen den Uhrzeigersinn, um die Tür leichtgängiger einzustellen.
• Drehen Sie die Schrauben im Uhrzeigersinn, damit sich die Tür schwerer öffnen lässt.

Härtegrad bestimmen und einstellen

Hartes Wasser führt zur Verkalkung des Geschirrspülers. Zudem wird zur Reinigung des Geschirrs mehr Geschirrspülmittel benötigt. Weiches Wasser erhöht die Schaumbildung. Daher müssen Sie den Härtegrad des Wassers bereits vor der ersten Nutzung bestimmen und einstellen.

1. Bestimmen Sie den Härtegrad Ihres Wassers: Entnehmen Sie den Härtegrad der Wasserabrechnung, erfragen Sie ihn bei Ihrem zuständigen Wasserwerk oder ermitteln Sie die Wasserhärte anhand des mitgelieferten Teststreifens 35.
2. Schalten Sie den Geschirrspüler über die Ein-/Aus-Taste 1 ein.
3. Schließen Sie die Tür des Geschirrspülers. Sie können die Tasten – abgesehen von der Ein-/Aus-Taste – nur bedienen, wenn die Tür geschlossen ist.
4. Halten Sie die Start-/Stopp-Taste 7 ▶ etwa 5 Sekunden lang gedrückt, bis im Display der aktuell eingestellte Härtegrad erscheint. Drücken Sie die Start-/Stopp-Taste 7 ▶ so oft kurz hintereinander, bis der gewünschte Härtegrad angezeigt wird (siehe Tabelle).

Testergebnis Einstellung		Millimol Calciumcarbonat je Liter	°dH
	H1	Härtebereich„weich“: weniger als 1,5	bis 8,4
	H2
	H3	Härtebereich„mittel“: bis 2,5	8,5 bis 14
	H4
	H5	Härtebereich„hart“: mehr als 2,5	mehr als 14
	H6

Nach ca. 3 Sekunden wechselt das Display 4 zurück zur Startansicht und der eingestellte Härtegrad ist gespeichert.

Bevor Sie den Geschirrspüler zum ersten Mal nutzen, führen Sie einen Testlauf durch. Dadurch werden Produktionsrückstände und überschüssiges Regeneriersalz entfernt und Sie testen die einwandfreie Funktion des Geschirrspülers. Führen Sie den Testlauf ohne Geschirrspülmittel und Geschirr durch.

1. Drehen Sie den Wasserhahn ganz auf.
2. Schalten Sie den Geschirrspüler über die Ein-/Aus-Taste 1 ein. Daraufhin ertönt ein akustisches Signal und das Display 4 leuchtet auf.
3. Schließen Sie die Tür des Geschirrspülers.
4. Drücken Sie die Taste für die Programmauswahl 6 P so oft, bis das Programm „ECO“ im Display 4 angezeigt wird.
5. Drücken Sie die Start-/Stopp-Taste 7 ▶, um den Geschirrspüler zu starten. Sie hören dann Spülgeräusche und das einlaufende Wasser.
6. Achten Sie auf ungewöhnliche Geräusche und austretendes Wasser.
7. Bei Programmende ertönt ein akustisches Signal. Schalten Sie den Geschirrspüler über die Ein-/Aus-Taste 1 aus.
8. Drehen Sie den Wasserhahn wieder zu. Der Testlauf ist damit abgeschlossen.

Wenn kein Wasser ausgetreten ist und keine ungewöhnlichen Geräusche aufgetreten sind, ist der Geschirrspüler betriebsbereit und Sie können die Reinigungsmittel einfüllen und Geschirr in den Geschirrspüler einräumen (siehe Kapitel „Reinigungsmittel“ auf Seite 19 und „Geschirrspüler beladen“ auf Seite 22).

Reinigungsmittel

WARNUNG

Vergiftungsgefahr!

Der Verzehr von Multitabs, Klarspüler, Geschirrspülmittel oder Regeneriersalz ist gesundheitsgefährdend.

• Bewahren Sie diese Mittel für Kinder und Haustiere unzugänglich auf.
• Nutzen Sie das Wasser aus dem Geschirrspüler nicht als Trinkwasser.

Multitabs verwenden

Multitabs enthalten schon Geschirrspülmittel, Regeneriersalz und Klarspüler, sodass Sie diese drei Mittel also nicht separat einfüllen müssen. In dem Fall können Sie die Kontrollanzeigen für fehlenden Klarspüler 10 und fehlendes Regeneriersalz 11 ignorieren. Wenn Ihr Wasser im Härtebereich „weich“ bis „mittel“ liegt, liefern Multitabs gute Spülergebnisse. (Siehe Kapitel „Härtegrad bestimmen und einstellen“, Seite 17.) Wenn Ihr Wasser im Härtebereich „hart“ liegt, empfehlen wir, auf Multitabs zu verzichten und stattdessen Geschirrspülmittel, Regeneriersalz und Klarspüler einzeln einzufüllen.

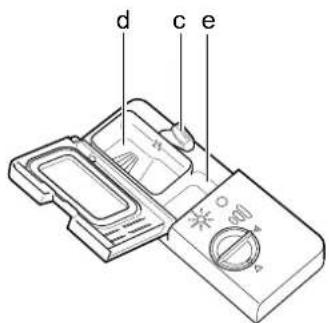

1. Ziehen Sie den Verschluss (c) der Kammer für Geschirrspülmittel nach hinten, sodass der Deckel sich öffnet. Die kleinere Kammer dient als Vorspülkammer (e), die größere Kammer dient als Hauptspülkammer (d).
2. Legen Sie einen Multitab in die Hauptspülkammer (d).
3. Drücken Sie den Deckel der Kammer zu, sodass der Verschluss (c) wieder einrastet.

Geschirrspülmittel einfüllen

Verwenden Sie ausschließlich Geschirrspülmittel, das speziell für Geschirrspüler bestimmt ist. Führen Sie vor der ersten Nutzung einen Testlauf ohne Geschirrspülmittel durch. (Siehe Kapitel „Testlauf“, Seite 18.)

1. Drücken Sie den Verschluss (c) der Kammer für Geschirrspülmittel schräg nach hinten, sodass der Deckel sich öffnet.
2. Füllen Sie Geschirrspülmittel ein.

a. Geben Sie bei den Programmen mit Vorspülgang

• 23 in die Hauptspülkammer (d) und
• 13 in die Vorspülkammer (e).

b. Geben Sie bei den Programmen ohne Vorspülgang 20 g in die Hauptspülkammer (d).

1. Drücken Sie den Deckel der Kammer 23 zu, sodass der Verschluss (c) wieder einrastet.

d c e

Klarspüler einfüllen

HINWEIS

Mögliche Fehlfunktion!

Eine Überdosis Klarspüler kann zu erhöhter Schaumbildung und zur Beeinträchtigung der Spülergebnisse führen.

• Wischen Sie übergelaufenen Klarspüler sofort ab.
• Beachten Sie die Markierung für die maximale Einfüllmenge („max“) in der Klarspüler-Kammer.

Klarspüler sorgt für fleckenloses Geschirr und beschleunigt den Trocknungsprozess. Der eingefüllte Klarspüler wird während des Betriebs automatisch dosiert. Füllen Sie vor der ersten Nutzung und bei Aufleuchten der Kontrollanzeige 10 Klarspüler ein.

1. Drehen Sie den Deckel der Kammer für den Klarspüler 24 eine Viertelumdrehung gegen den Uhrzeigersinn und nehmen Sie den Deckel heraus.

2. Füllen Sie Klarspüler bis zur Markierung „max“ in die Öffnung ein. Das danebenliegende Sichtfenster färbt sich dann schwarz. Wischen Sie verschütteten Klarspüler sofort ab, um die Spül ergebnisse nicht zu beeinträchtigen und erhöhte Schaumbildung zu vermeiden.

3. Der Klarspüler ist auf Dosierung „5“ voreingestellt. Wir empfehlen Ihnen diese Einstellung vorerst zu übernehmen. Wenn das Geschirr nach der ersten Reinigung

4. matt und fleckig ist: Erhöhen Sie die Dosierung. Drehen Sie dazu den in der Kammer 24 befindlichen Pfeil gegen den Uhrzeigersinn auf die gewünschte Einstellung.

5. klebrig ist und Schlieren aufweist: Verringern Sie die Dosierung. Drehen Sie dazu den in der Kammer 24 befindlichen Pfeil im Uhrzeigersinn auf die gewünschte Einstellung.

6. Setzen Sie den Deckel der Kammer 24 wieder auf die Öffnung und drehen Sie den Deckel im Uhrzeigersinn zu.

Regeneriersalz einfüllen

HINWEIS

Beschädigungsgefahr!

Durch falsche Handhabung des Regeneriersalzes kann der Geschirrspüler und dessen Edelstahl-Oberfläche beschädigt werden.

• Verwenden Sie ausschließlich Regeneriersalz, das für Geschirrspüler bestimmt ist.
• Entfernen Sie verschüttetes Regeneriersalz sofort mit einem feuchten Tuch.

Füllen Sie Regeneriersalz ein:

• bei Wasserhärte „mittel“ bis „hart“,
  • vor der ersten Nutzung des Geschirrspülers und

• wenn die Kontrollanzeige für Regeneriersalz 11 aufleuchtet.

• Ziehen Sie den unteren Geschirrkorb 17 aus und nehmen Sie ihn heraus.

• Drehen Sie den Kammerdeckel für Regeneriersalz 21 gegen den Uhrzeigersinn auf und nehmen Sie ihn ab.
• Bei der ersten Nutzung: Füllen Sie 1,5 l Wasser in die Kammer für Regeneriersalz ein, damit das Regeneriersalz nicht verklumpt.
• Setzen Sie den mitgelieferten Einfülltrichter 28 auf die Kammeröffnung.
• Füllen Sie bis zum Rand der Kammer Regeneriersalz ein.
• Rühren Sie das Regeneriersalz mit einem Löffelstiel oder Ähnlichem um.
• Drehen Sie den Deckel der Kammer für Regeneriersalz im Uhrzeigersinn bis zur Markierung zu.
• Setzen Sie den unteren Geschirrkorb 17 wieder ein.
• Führen Sie bei der ersten Nutzung sofort einen Testlauf durch (siehe „Testlauf“ auf Seite 18).

Geschirrspüler beladen

Entfernen Sie grobe Speisereste und Klebereste von dem Geschirr, damit die Siebe und Filter 22 nicht verstopfen. Weichen Sie Geschirr mit angetrockneten oder angebrannten Speiseresten in Wasser ein, bevor Sie das Geschirr in den Geschirrspüler stellen. Räumen Sie das Geschirr mit der Öffnung nach unten ein, damit das Wasser ablaufen kann (z. B. bei Gläsern).

Ungeeignetes Geschirr

Folgendes Geschirr und Besteck ist für die Reinigung durch einen Geschirrspüler ungeeignet, da es dadurch beschädigt wird:

Geschirr Folgen
Gläser können matt und milchig werden.
Dekor	an Geschirr / Gläsern / Besteck kann verblassen.
Silber kann anlaufen.
Eloxiertes Aluminium kann abfärben.
Zinn kann matt werden.
Holz kann sich verformen und reißen.
Horn/wärmeempfindlicher Kunststoff	kann sich verformen.
Geklebte Besteckteile	Kleber kann sich lösen.
Kunsthandwerkliche Stücke	können beschädigt werden.
Elektrische Komponenten	von Küchengeräten wie Mixern können einen Stromschlag verursachen.
Beachten Sie die Hinweise in Gebrauchsanleitungen und Datenblättern.

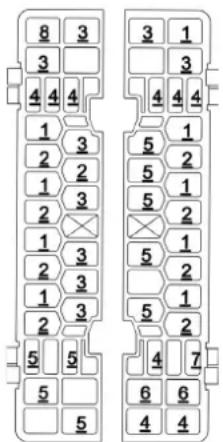

Besteckkorb

1. Stellen Sie das Besteck senkrecht in den Besteckkorb, damit das Wasser gut abtropfen kann.

2. Die einzelnen Fächer in den Klappen des Besteckkorbs sind einzelnen Besteckteilen zugedacht:

3. 1: Suppenlöffel - 5: Dessertlöffel

4. 2: Gabeln
5. 6: Servierlöffel
6. 3: Messer
7. 7: Serviergabeln
8. 4: Teelöffel

9. 8: Soßenlöffel

10. Große Besteckteile passen nicht in den Besteckkorb. Räumen Sie diese Besteckteile in den oberen Geschirrkorb 12.

Oberer Geschirrkorb

Nutzen Sie den oberen Geschirrkorb 15 für kleines und mittelgroßes Geschirr. Weiteren Stauraum erhalten Sie, indem Sie die linke Tassenablage ausklappen. Zudem ist der obere Geschirrkorb 15 höhenverstellbar, sodass Sie den Geschirrkorb 15 weiter nach oben setzen können, wenn größere Geschirrteile im unteren Geschirrkorb 17 platziert sind.

8 3 3 4 4 4 1 3 2 2 1 3 2 1 3 2 3 1 3 2 5 5 5 3 5 3 4 7 6 6 4 4

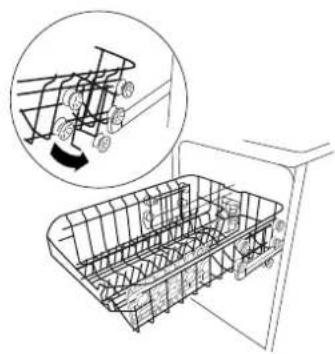

1. Ziehen Sie den leeren oberen Geschirrkorb 15 ganz aus und heben Sie ihn an.

2. Setzen Sie den oberen Geschirrkorb 15 mit den seitlichen Rollen wieder auf die Teleskopschienen:

3. Nutzen Sie die untere Rollenreihe, um den Geschirrkorb 15 weiter nach oben zu setzen.

4. Nutzen Sie die obere Rollenreihe, um den Geschirrkorb 15 weiter unten zu platzieren.

5. Räumen Sie den oberen Geschirrkorb ein. Die nebenstehende Grafik zeigt, wie der Geschirrkorb optimal beladen wird.

6. 1 : T a s s e n -4: mittelgroße Dessertschale

7. 2 : U n t e r t a -s5 sgröße Dessertschale
8. 3 : Gläser

HINWEIS

Beschädigungsgefahr!

Lange Gegenstände, die aus den Geschirrkörben hinausragen, können die Sprüharme blockieren.

• Legen Sie lange Gegenstände ausschließlich waa-gerecht in den Geschirrkorb.
• Platzieren Sie das Geschirr so im Geschirrkorb, dass keines der Gegenstände beim nächsten Öffnen des Geschirrspülers oder während des Betriebs aus dem Geschirrkorb rutschen kann.
• Nutzen Sie den höhenverstellbaren Geschirrkorb.

Unterer Geschirrkorb

Nutzen Sie den unteren Geschirrkorb 17 für großes Geschirr wie Teller, Töpfe und Pfannen. Die nebenstehende Grafik zeigt, wie der untere Geschirrkorb optimal eingeräumt wird.

• 6 : T e l l e r -9: Kleine Dessertschale
• 7 : Suppen+4 D1:eD essertteller
• 8: Ovaler Teller

Wenn Sie keine (Suppen-) Teller in den Geschirrkorb 17 einräumen, können Sie den rechten hinteren Geschirrständer umklappen. Lösen Sie dazu die Klemmhalter.

1. Drehen Sie den Wasserhahn ganz auf.
2. Schalten Sie den Geschirrspüler mit der Ein-/Aus-Taste 1 ein. Ein akustisches Signal ertönt und das Display 4 leuchtet.
3. Drücken Sie die Taste für die Programmauswahl 6 P so oft kurz, bis das gewünschte Programm im Display 4 aufleuchtet. Wählen Sie das gewünschte Programm mit Hilfe der „Programmtabelle“, Seite 27.

Halbe Beladung

Wenn nur der obere/untere Geschirrkorb 15/17 eingeräumt ist, kann die halbe Beladung durch Drücken der Taste 5 ½ aktiviert werden. Dadurch leuchtet die Kontrollanzeige für die halbe Beladung 13 im Display 4 und der Energieverbrauch wird reduziert.

Hinweis: Wenn das Programm ☐ („Kurz“) ausgewählt ist, kann die Funktion nicht ausgewählt werden.

Startzeit-Verzögerung einstellen und starten

Wenn das ausgewählte Programm nicht sofort starten soll, können Sie die gewünschte Zeit bis zum Start einstellen (eine Stunde bis 24 Stunden).

1. Schalten Sie den Geschirrspüler mit der Ein-/Aus-Taste 1 ein.
2. Wählen Sie das gewünschte Programm über die Taste für die Programmauswahl 6 P.

Drücken Sie eine der Tasten für die Startzeit-Verzögerung 2 ▽ oder 3 △. Dadurch erscheint links im Display 6 die Anzeige „H:00“.

1. Drücken Sie die Tasten für die Startzeit-Verzögerung 2 ▽ oder 3 △, um die Zeit (in Stunden) bis zum Start einzustellen.
2. Starten Sie danach den Geschirrspüler. (Siehe folgendes Kapitel.) Dadurch wird auch der Countdown der Startzeit-Verzögerung gestartet und der Geschirrspüler startet nach der festgelegten Zeit automatisch.

Geschirrspüler starten

1. Um den Geschirrspüler zu starten, wählen Sie ein Programm entsprechend Kapitel „Programm wählen“, Seite 24.
2. Schließen Sie die Tür des Geschirrspülers.
3. Drücken Sie die Start-/Stopp-Taste 7 ▶, um den Geschirrspüler zu starten. Die verbliebene Zeit bis zum Ende des aktuellen Programms wird dann angezeigt und der Doppelpunkt der Anzeige blinkt.

Verriegelungsfunktion nutzen

Sie können die Verriegelungsfunktion nutzen, um unbeabsichtigte Änderungen in den Programmeinstellungen zu verhindern und Kinder daran zu hindern die Einstellungen zu verändern. Wenn die Verriegelungsfunktion aktiviert ist, leuchtet die entsprechende Kontrollanzeige 14.

Verriegelungsfunktion aktivieren

Um die Verriegelungsfunktion zu aktivieren, drücken Sie die Taste für die halbe Beladung 5 ½ und die Taste für die Programmauswahl 6 P gleichzeitig 3 Sekunden lang gedrückt. Dadurch leuchtet die Kontrollanzeige der Verriegelungsfunktion 14.

Wenn die Verriegelungsfunktion aktiviert ist und eine beliebige Taste gedrückt wird, blinkt die Kontrollanzeige 14 und die jeweilige Funktion wird nicht ausgeführt.

Verriegelungsfunktion deaktivieren

Um die Verriegelungsfunktion zu deaktivieren, halten Sie die Tasten für die halbe Beladung 5 ½ und die Taste für die Programmauswahl 6 P gleichzeitig 3 Sekunden lang gedrückt. Dadurch leuchtet die Kontrollanzeige 14 nicht mehr und Sie können die Tasten wie gewohnt bedienen.

Geschirr nachträglich hinzustellen

Auch wenn der Geschirrspüler bereits gestartet ist, können Sie Geschirr nachträglich noch hinzustellen. Füllen Sie das Geschirr nur ein, wenn das aktuelle Programm erst kurze Zeit läuft. Nur dann kann auch das hinzugestellte Geschirr noch sauber werden.

VORSICHT

Verbrühungsgefahr!

Wenn Sie die Tür des Geschirrspülers öffnen, tritt heißer Wasserdampf aus.

• Halten Sie ausreichend Abstand zur Tür. Halten Sie nicht direkt den Kopf oder Oberkörper über die geöffnete Tür.
• Halten Sie auch Kinder und Haustiere fern, wenn Sie die Tür öffnen.

• Achten Sie darauf, dass Kinder nicht während des Betriebs die Tür öffnen.

• Drücken Sie die Start-/Stopp-Taste 7

• Öffnen Sie die Tür einen Spalt breit und warten Sie, bis beide Sprüharme 16 und 18 zum Stillstand kommen.
• Öffnen Sie die Tür langsam komplett und ergänzen Sie das Geschirr.
• Schließen Sie die Tür.
• Drücken Sie wieder die Start-/Stopp-Taste 7 ▶, um das aktuelle Programm fortzusetzen.

Programm wechseln

Sie können ein aktives Programm jederzeit unterbrechen und ein neues Programm starten lassen. Wichtig dabei ist, wie lange das aktuelle Programm bereits läuft. Wenn das Programm schon längere Zeit läuft, überprüfen Sie die Kammer für Geschirrspülmittel und füllen Sie – falls nötig – Geschirrspülmittel nach.

1. Drücken Sie die Start-/Stopp-Taste 7
2. Halten Sie die Taste für die Programmauswahl 6 P gedrückt, bis das darauf folgende Programm angezeigt wird.
3. Drücken Sie die Taste für die Programmauswahl 6 P so oft, bis das gewünschte Programm im Display 6 aufleuchtet. Eine Übersicht der Programme finden Sie auf Seite 27 in der Programm-tabelle.
4. Schließen Sie die Tür wieder.
5. Drücken Sie die Start-/Stopp-Taste 7

Geschirrspüler ausräumen und ausschalten

Vorsicht

Verbrühungsgefahr!

Wenn Sie die Tür des Geschirrspülers öffnen, tritt heißer Wasserdampf aus.

• Halten Sie ausreichend Abstand zur Tür. Halten Sie nicht direkt den Kopf oder Oberkörper über die geöffnete Tür.
• Achten Sie darauf, dass Kinder nicht die Tür öffnen, wenn das Programm erst kurze Zeit beendet ist.
• Lassen Sie das Geschirr etwas abkühlen, bevor Sie es ausräumen.

WARNUNG

Stolpergefahr!

Die offenstehende Tür des Geschirrspülers kann schnell zur Stolperfalle werden.

• Lassen Sie die Tür des Geschirrspülers nicht komplett geöffnet stehen. Öffnen Sie die Tür nur leicht, sodass das Geschirr abkühlen kann.
• Achten Sie darauf, dass sich Kinder und Haustiere nicht auf die geöffnete Tür stellen.

Nach Programmende ertönt mehrere Sekunden lang ein akustisches Signal.

1. Schalten Sie den Geschirrspüler mit der Ein-/Aus-Taste 1 aus. Ein akustisches Signal ertönt.
2. Drehen Sie den Wasserhahn zu.
3. Öffnen Sie die Tür einen Spalt breit, bis das Geschirr abgekühlt ist. Achten Sie darauf, dass die Tür des Geschirrspülers nicht so weit offen steht, dass andere Personen im Haushalt dagegen laufen oder darüber stolpern.
4. Räumen Sie die Geschirrkörbe 15 und 17 und den Besteckkorb 19 aus.

Tipps:

Räumen Sie zuerst den Besteckkorb 19 aus, damit dieser beim Ausräumen des unteren Geschirrkorbs 17 kein Hindernis darstellt. Nehmen Sie dazu den Besteckkorb aus dem unteren Geschirrkorb 17.

Räumen Sie danach den unteren Geschirrkorb 17 aus, damit beim Ausräumen des oberen Geschirrkorbs 15 kein Wasser auf das untere Geschirr tropft.

1. Lassen Sie die Tür des Geschirrspülers einen Spalt offen, damit auch der Geschirrspüler abkühlt und trocknet.

Programmtabelle

Wählen Sie das gewünschte Programm entsprechend dieser Programmtabelle.

Programmübersicht Programmablauf Verbrauch									2)
Programm	Anwendung	Vorspülen	Spülen	Klarspülen	Trocknen	Menge Geschirrspülmittel in [g]1)	Temperaturin [°C]	Dauerin [h:min]	[1]	[kWh]
Auto-matik	Waschen mit sensorischer Erkennung des Verschmutzungsgrades für leicht, normal oder stark verschmutztes Geschirr mit oder ohne an-getrocknete Speisereste	^4)	●	●	●	●5/22bis55	45	02:00bis03:00	8,0bis12,3	0,77bis1,12
Intensiv	Stark verschmutztes Geschirr, insbesondere Töpfe und Pfannen	●	●	●●●	●	5/22	65	02:15	16,0	1,30
Normal	Normal verschmutztes Geschirr	●	●	●●	●	5/22	55	02:35	13,0	1,07
ECO ECO3)	Normal verschmutztes Geschirr des täglichen Bedarfs	●	●	●	●	5/22	45	03:05	9,0	0,69
Glas	Normal verschmutzte Gläser	●	●	●●	●	5/22	40	01:50	13,0	0,70
Kurz	Leicht verschmutzte Glä-ser und Tassen sowie Geschirr ohne ange-trocknete Speisereste - Hinweis: Das Programm hat keinen Trockengang und bleibt feucht!	—	●	●●	—	20	40	00:40	10,0	0,45

1) 5 g Geschirrspülmittel in die Vorspülkammer geben / 22 g Geschirrspülmittel in die Hauptspülkammer geben
2) Die Werte gelten für Laborbedingungen, im täglichen Betrieb sind Abweichungen möglich. (Siehe Kapitel „Technische Daten“, Seite 36.)
3) ECO 45 °C = Standardprogramm nach DIN EN 50242 mit Klarspüleinstellung: 6, Härtegrad-einstellung: H4
4) Anzahl der jeweiligen Programmschritte

Reinigung

Bedienblende reinigen

WARNUNG

Stromschlaggefahr!

Die elektrischen Komponenten des Geschirrspülers dürfen nicht mit Wasser in Kontakt kommen.

• Reinigen Sie den Geschirrspüler nicht mit zu viel Wasser oder mit einem nassen Tuch.
• Bespritzen Sie den Geschirrspüler nicht mit einem Wasserschlauch.
• Reinigen Sie den Geschirrspüler nicht mit einem Dampf- oder Hochdruckreiniger.

HINWEIS

Beschädigungsgefahr!

Die Türdichtung des Geschirrspülers ist empfindlich gegenüber Fett und Öl. Durch ungeeignete Reinigungsmittel wird die Türdichtung beschädigt.

• Verwenden Sie keine scharfen, lösemittelhaltigen oder schmirgelnden Reinigungsmittel.

• Fetten Sie die Türdichtung nicht ein. Nutzen Sie nur feuchte, saubere Tücher, um die Türdichtung zu reinigen.

• Wischen Sie die Front des Geschirrspülers mit einem sauberen, feuchten Tuch und Allzweckreiniger ab.

• Wischen Sie dann trocken nach.
• Reinigen Sie die Türdichtung, die Türseiten und den Innenraum des Geschirrspülers mit einem sauberen, feuchten Tuch.

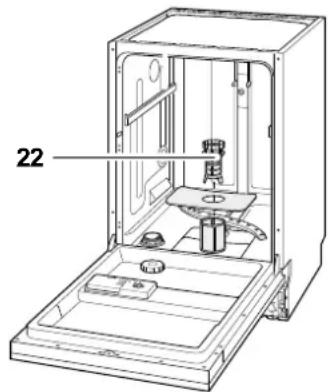

Siebe reinigen

Befreien Sie die Siebe 22 regelmäßig von angesammelten Speiseresten:

1. Nehmen Sie den leeren unteren Geschirrkorb 14 heraus.
2. Drehen Sie die Siebe 22 an dem Griff gegen den Uhrzeigersinn heraus und nehmen Sie sie ab.
3. Reinigen Sie die Siebe 22 unter fließendem Wasser gründlich.
4. Setzen Sie die Siebe 22 wieder ein und drehen Sie sie im Uhrzeigersinn fest.

22

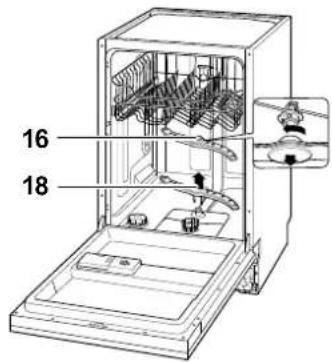

Sprüharme reinigen

Die Düsen der Sprüharme können verkalken oder durch Speisereste verstopfen. Reinigen Sie daher die Sprüharme regelmäßig und nach Bedarf.

1. Leeren Sie beide Geschirrkörbe 15 und 17. Ziehen Sie sie aus dem Geschirrspüler.
2. Ziehen Sie den unteren Sprüharm 18 einfach nach oben heraus.
3. Der obere Sprüharm 16 ist mit einem Bajonett-Verschluss befestigt. Um diesen zu lösen, halten Sie den Bajonett-Verschluss fest und drehen Sie den Sprüharm 16 gegen den Uhrzeigersinn.
4. Reinigen Sie die Düsen unter fließendem Wasser.
5. Setzen Sie den unteren Sprüharm 18 wieder auf die Achse.
6. Befestigen Sie den oberen Sprüharm 16 im Uhrzeigersinn wieder an dem Verschluss. Die Sprüharme 16 und 18 müssen fest sitzen und sich frei drehen können.
7. Setzen Sie die Geschirrkörbe 15 und 17 wieder ein.

16 18

Wenn's mal ein Problem gibt

WARNUNG

Stromschlag- und Verletzungsgefahr!

Durch unsachgemäße Reparatur des Geschirrspülers werden der Reparateur und die Benutzer in Gefahr gebracht.

• Lassen Sie nur autorisierte Fachkräfte den Geschirrspüler reparieren. Wenden Sie sich im Zweifelsfall an unser EXPERTEN-TEAM.
• Führen Sie nur die Aktionen aus, die in dieser Gebrauchsanleitung beschrieben werden.
• Versuchen Sie niemals den defekten - oder vermeintlich defekten - Geschirrspüler selbst zu reparieren. Sie können sich und spätere Nutzer in Gefahr bringen.

EXPERTEN-TEAM

Tel. [phone]

Mo. bis Fr. 7 ^00 bis 20 ^00 Uhr

Sa. 8 ^00 bis 16 ^00 Uhr

Mobilfunk max. 60 Cent/Anruf)

Fehler suchen und beheben

Prüfen Sie bitte anhand dieser Tabelle, ob Sie die festgestellte Störung selbst beheben können.

	Problem Mögliche Ursache Problemebehebung
1	Der Geschirrspüler lässt sich nicht einschalten.	Der Netzstecker 25 des Geschirrspülers ist nicht einge-steckt.	Stecken Sie den Netzstecker 25 des Geschirrspülers in die Steck-dose.
2	Das ausgewählte Programm startet nicht oder stoppt.	Die Tür des Geschirrspülers ist nicht richtig geschlossen.	Schließen Sie die Tür des Geschirrspülers, sodass ein akustisches Signal ertönt.
		Der Wasserhahn ist nicht richtig aufgedreht.	Drehen Sie den Wasserhahn komplett auf.
		Der Zulaufschlauch 27 ist defekt.	Kontaktieren Sie unser EXPERTEN-TEAM.
		Es besteht Überlaufgefahr. Das elektrische Wasserstopp-System wurde aktiviert.
3	Die Kontrollanzeige für Regeneriersalz leuchtet, obwohl Regeneriersalz nach-gefüllt wurde.	Das Regeneriersalz ist verklumpt.	Rühren Sie das Regeneriersalz mit einem Löffelstiel o. Ä. um.
4	Das Wasser läuft nicht oder nur sehr langsam ein.	Der Zulaufschlauch 27 ist geknickt.	Verlegen Sie den Zulauf-schlauch 27 ordnungsgemäß, so-dass dieser nicht geknickt wird.
		Der Wasserhahn ist nicht richtig aufgedreht.	Drehen Sie den Wasserhahn komplett auf.
	Problem Mögliche Ursache Problemehebung
5	Das Wasser läuft nicht oder nur sehr langsam ab.	Die Siebe 22 sind verstopft.	Reinigen Sie die Siebe 22. (Siehe Kapitel „Siebe reinigen“, Seite 28.)
		Der Ablaufschlauch 26 ist ge-knickt, wurde verlängert oder hängt zu hoch / tief.	Verlegen Sie den Ablauf-schlauch 26 ordnungsgemäß. (Siehe Kapitel „Ablaufschlauch anschließen lassen“, Seite 13.)
6	Der Geschirrspüler ist undicht.	Die Türdichtung ist defekt.	Lassen Sie die Türdichtung durch unseren TECHNIK-SERVICE austauschen.
		Der Zulaufschlauch 27 ist defekt.	Lassen Sie den Zulaufschlauch 27 durch unseren TECHNIK-SER-VICE austauschen.
		Der Ablaufschlauch 26 ist defekt.	Lassen Sie den Ablauf-schlauch 26 durch unseren TECH-NIK-SERVICE austauschen.
7	Auf dem Geschirr sind Beläge oder Schlie-ren.	Der Klarspüler ist falsch dosiert.	Stellen Sie die Dosierung ein. (Si-ehe Kapitel „Klarspüler einfüllen“, Seite 20.)
		Das Regeneriersalz ist leer.	Füllen Sie Regeneriersalz auf. (Siehe Kapitel „Regeneriersalz einfüllen“, Seite 21.)
		Das Regeneriersalz ist ver-klumpt.	Rühren Sie das Regeneriersalz mit einem Löffelstiel o. Ä. um.
8	Beim Herausziehen oder Hereinschieben des oberen Geschirr-korbs 15 ertönen ungewöhnliche Ge-räusche.	Die Geräusche ertönen beim „Andocken“ des Geschirr-korbs 15 an die Wasserversor-gung des Sprüharms, wenn die Dichtungen trocken sind.	Kein Defekt.
9	Die Kontrollanzeige 10 / 11 / 12 leuchtet.	Kein Klarspüler / Regeneriersalz / keine Wasser-zufuhr ist vorhanden.	Stellen Sie sicher, dass Klarspü-ler / Regeneriersalz eingefüllt ist / die Wasserzufuhr geöffnet ist. (Si-ehe auch Punkt 3.)
10	Der Geschirrspüler lässt sich ein-/aus-schalten, aber nicht bedienen.	Die Verriegelungsfunktion 14 ist aktiviert.	Drücken Sie die Taste für die hal-be Beladung 5 1⁄2 und die Taste für die Programmauswahl 6 P mehrere Sekunden, um die Verriege-lungsfunktion zu deaktivieren.
		Der Geschirrspüler lässt sich nur bei geschlossener Tür be-dienen.	Schließen Sie die Tür.
	Problem Mögliche Ursache Problemebehebung
11	Das Geschirr wird nicht richtig sauber.	Speisereste sind zu stark ange- trocknet.	Weichen Sie das Geschirr mit den Speiseresten in Wasser ein.
		Das Geschirr ist nicht optimal eingeräumt.	Räumen Sie das Geschirr ent- sprechend Kapitel „Geschirrspüler beladen“, Seite 22 ein.
		Ein falsches Programm wurde ausgewählt.	Wählen Sie anhand der (siehe „Programmtabelle“ auf Seite 27) das richtige Programm aus.
		Das Geschirrspülmittel ist falsch dosiert.	Dosieren Sie das Geschirrspülmit- tel ordnungsgemäß entsprechend Kapitel „Geschirrspülmittel einfül- len“, Seite 19.
		Der Wasserdruck ist zu niedrig.	Drehen Sie den Wasserhahn komplett auf.
		Die Sprüharme 16 und 18 kön- nen nicht ungehindert drehen.	Stellen Sie sicher, dass keine Ge- schirr- und Besteckteile aus den Geschirrkörben 15 und 17 ragen, die die Bewegung der Sprüh- arme 13 und behindern.
		Die Düsen der Sprüharme 16 und 18 und sind verstopft / ver- kalkt.	Reinigen Sie die Düsen. (Siehe Kapitel“Sprüharme reinigen“, Seite 29.)
		Die Funktion „halbe Bela- dung“ 13 ist aktiviert.	Schalten Sie die Funktion über die Taste für die halbe Beladung 5 1⁄2 aus.

Unser Service

HINWEIS

Sie sind für den einwandfreien Zustand des Gerätes und die fachgerechte Nutzung im Haushalt verantwortlich.

• Wenn Sie wegen eines Bedienfehlers den Kundendienst anrufen, dann ist der Besuch auch während der Gewährleistungs-/Garantiezeit für Sie mit Kosten verbunden.
• Schäden, die durch die Nichtbeachtung dieser Gebrauchsanleitung entstanden sind, werden nicht anerkannt.

Bei Rückfragen und eventuellen Fehlfunktionen des Geschirrspülers wenden Sie sich bitte an unser EXPERTEN-TEAM.

Im Servicefall wenden Sie sich bitte an unseren TECHNIK-SERVICE.

Damit wir Ihnen schnell helfen können, nennen Sie uns bitte bei einem Anruf:

• die Gerätebezeichnung: Hanseatic Geschirrspüler WQP8-7310D und
• die Bestellnummer: 230 975.

EXPERTEN-TEAM Tel. [phone]

Mo. bis Fr. 700 bis 2000 Uhr

Sa. 800 bis 1600 Uhr

Mobilfunk max. 60 Cent/Anruf)

TECHNIK-SERVICE Tel. [phone]

(Festnetz 20 Cent/Anruf, Mobilfunk max. 60 Cent/Anruf)

Hinweis für unsere Kunden in Österreich:

Bitte wenden Sie sich an die Fachberatungs-Hotline Ihres Versandhauses.

Umweltschutz leicht gemacht

Verpackungs-Tipps

Unsere Verpackungen werden aus umweltfreundlichen, wiederverwertbaren Materialien hergestellt: Die Außenverpackung aus Pappe, die Formteile aus geschäumtem, FCKW-freiem Polystyrol (PS), die Folien und Beutel aus Polyäthylen (PE) und die Spannbänder aus Polypropylen (PP).

Sollten es Ihre räumlichen Verhältnisse zulassen, empfehlen wir Ihnen, die Verpackung zumindest während der Garantiezeit aufzubewahren. Sollte das Gerät zur Reparatur eingeschickt werden müssen, ist es nur in der Originalverpackung ausreichend geschützt.

Wenn Sie sich von der Verpackung trennen möchten, entsorgen Sie diese bitte umweltfreundlich und sortenrein. Geben Sie Pappe und Karton zum Altpapier, Folien in die Wertstoff-Sammlung.

Entsorgung des Altgerätes

(Anwendbar in der Europäischen Union und anderen europäischen Staaten mit Systemen zur getrennten Sammlung von Wertstoffen. Beachten Sie auch landesspezifische Richtlinien und Gesetze.)

Altgeräte dürfen nicht in den Hausmüll!

Sollte das Gerät einmal nicht mehr benutzt werden können, so ist jeder Verbraucher gesetzlich verpflichtet, Altgeräte getrennt vom Hausmüll zu entsorgen und z. B. bei einer Sammelstelle seiner Gemeinde / seines Stadtteils abzugeben. Elektroaltgeräte werden dort kostenlos angenommen. Damit wird gewährleistet, dass die Altgeräte fachgerecht verwertet und negative Auswirkungen auf die Umwelt vermieden werden.

Deswegen sind Elektrogeräte mit dem hier abgebildeten Symbol gekennzeichnet.

Weitere Informationen zu diesem Thema finden Sie auch auf den Service-Seiten unseres aktuellen Hauptkatalogs und auf unserer Internetseite unter der Rubrik „Service“.

Stichwortverzeichnis

A

Ablaufschlauch 5,13

Auslass 13

B

Bedienelemente 4

Besteckkorb beladen 22

Bestimmungsgemäßer Gebrauch 3

E

Entsorgung 34

F

Fehlersuche 30

Frost 10

Funktionen

Halbe Beladung 24

Startzeit-Verzögerung 24

Verriegelungsfunktion 24

G

Geschirr

Beläge und Schlieren 31

einräumen 23

nachträglich einräumen 25

nicht sauber 22

ungeeignetes 22

Geschirrkörbe 22

Geschirrständer 23

Geschirrspüler

anschließen 13

aufstellen 12

ausräumen 26

ausschalten 26

beladen 22

starten 24

transportieren 12

undicht 31

Geschirrspülmittel 19

Gewitter 10

Granitarbeitsplatten 16

K

Kammer

Geschirrspülmittel/

Multitabs 19

Klarspüler 5

Regeneriersalz 5,21

Kontrollanzeige

halbe Beladung 5,24

Klarspüler 5,20

Regeneriersalz 21

Wasser 30

L

Lieferumfang 5

M

Maße 12

Multitabs 19

P

Problem 30

Programm 27

auswählen 24

Programmende 18

Programmtabelle 27

stoppt 30

wechseln 25

R

Regeneriersalz 21

Reinigen 28

Bedienblende 28

Siebe 28

S

Service 33

Experten-Team 33

Technik-Service 33

Sicherheit 6

Standort 12

T

Technische Daten 36

Testlauf 18

Tür, Gängigkeit einstellen 17

U

Umweltschutz 34

W

Wasserdruck 11,14

Z

Zulaufschlauch 11

anschließen 14

Datenblatt für elektrische Haushaltsgeschirrspüler gemäß EU-Richtlinien 1059/2010 und 1016/2010

Hersteller	Hanseatic
Gerätebezeichnung	Geschirrspüler
Modell	WQP8-7310D
Standardgedecke 9
Energieeffi zienzklasse1)	A++
Jährlicher Energieverbrauch2)	197 kWh
Energieverbrauch des Standardzyklus	0,69 kWh
Gewichtete Leistungsaufnahme im ausgeschalteten Zustand	0,45 W
Gewichtete Leistungsaufnahme im eingeschalteten Zustand	0,49 W
Gewichteter jährlicher Wasserverbrauch3)	2520 l
Trocknungseffizienzklasse4)	A
Programme, auf die sich die Informationen auf dem Etikett beziehen5)	ECO 45 °C
Programmdauer des Standardreinigungszyklus	185 min
Luftschallemission	49 dB(A) re 1 pW
Einbauart	teilintegrierbar mit vor-montierter Dekorplatte
Versorgungsspannung	230 V / 50 Hz / 10 A
Leistungsaufnahme 1930 W
Gerätemaße (Höhe x Breite x Tiefe mit Anschlüssen)	815 mm x 448 mm x 570 mm
Leergewicht	30,5 kg
Zulauftemperatur	max. 60 °C
Ablaufhöhe	max. 1000 mm
Wasserdruck (Fließdruck)	0,4 bar bis 10 bar(0,04 MPa bis 1 MPa)
Bestellnummer 230 975

^1 A+++ (höchste Effizienz) bis D (geringste Effizienz)
^2 auf der Grundlage von 280 Standardreinigungszyklen bei Kaltwasserbefüllung und dem Verbrauch der Betriebsarten mit geringer Leistungsaufnahme. Der tatsächliche Energieverbrauch hängt von der Art der Nutzung des Geräts ab.
^3 auf der Grundlage von 280 Standardreinigungszyklen. Der tatsächliche Wasserverbrauch hängt von der Art der Nutzung des Geräts ab.
^4 A (höchste Effizienz) bis G (geringste Effizienz)
Das Programm „ECO 45 °C“ ist das Standardprogramm zur Reinigung normal verschmutzten Geschirrs und ist in Bezug auf den kombinierten Energie- und Wasserverbrauch am effizientesten.

Die oben angegebenen Werte sind unter genormten Laborbedingungen nach EN 50242 gemessen worden. Unter solchen Bedingungen sind alle Geräte vergleichbar. Im praktischen Betrieb können die Werte – je nach Aufstellungs- und Umgebungsbedingungen sowie Menge und Beschaffenheit von Geschirr – hiervon erheblich abweichen. Dieses Verhalten zeigen mehr oder weniger deutlich alle Geräte, unabhängig vom Her stel ler. Das Gerät entspricht den bei Lieferung gültigen EG-Richtlinien

2006/95/EG (Niederspannungsrichtlinie), 2004/108/EG (Elektromagnetische Verträglichkeit), 2009/125/EG (Ökodesign).
