BEDIENUNGSANLEITUNG WQP8-J7206K Hanseatic

Anleitung Nr.: 92465

HC 20130708

Bestell-Nr. 494 091

Nachdruck, auch aus zugs wei se, nicht ge stat tet!

Geschirrspüler hanseatic WQP8-J7206K

Inhaltsverzeichnis

Ihr Geschirrspüler stellt sich vor. . . . . . . . 3

Ausstattungsmerkmale....3

Kontrolle ist besser 3

Bestimmungsgemäßer Gebrauch ....3

Bedienelemente / Lieferumfang ..... 4

Bedienblende 4

Innenraum 4

Übersicht Programme ....5

Rückseite....5

Zubehör 5

5 Minuten für Ihre Sicherheit 6

Begriffserklärung ......6

Sicherheitshinweise....6

Aufstellen und anschließen 10

Anforderungen an den Standort ...... 10

Wasser-Ablauf....10

Wasser-Zulauf 11

Elektrischer Anschluss 11

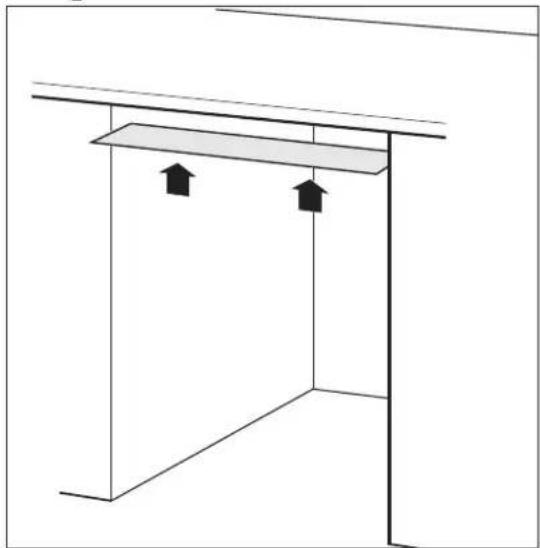

Kondenswasser-Schutzfolie anbringen .. 12

Schraubfüße ausrichten 12

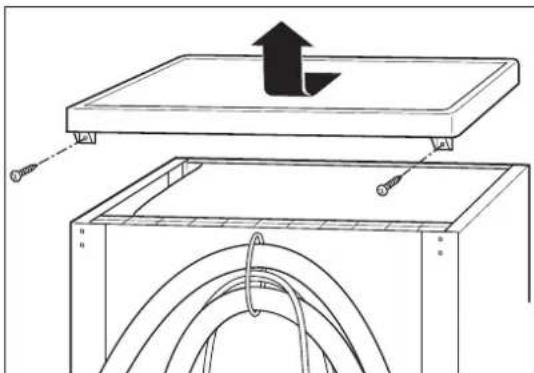

Geschirrspüler einbauen 12

Letzte Vorbereitungen 13

Verwendung von Multi-Tabs ......13

Klarspüler einfüllen 13

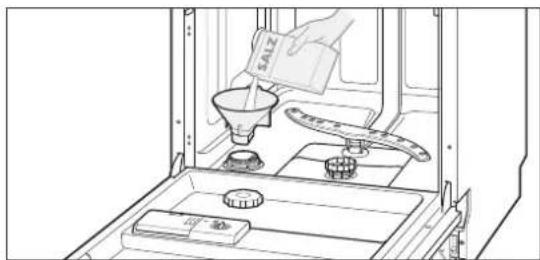

Regeneriersalz einfüllen / nachfüllen .....13

Härtegrad 14

Testlauf durchführen 14

Spülbetrieb 16

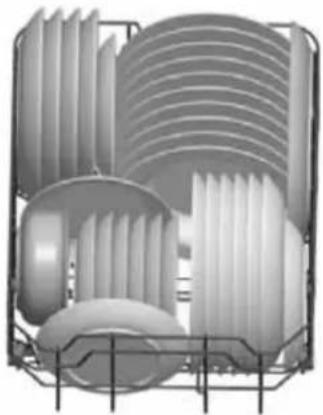

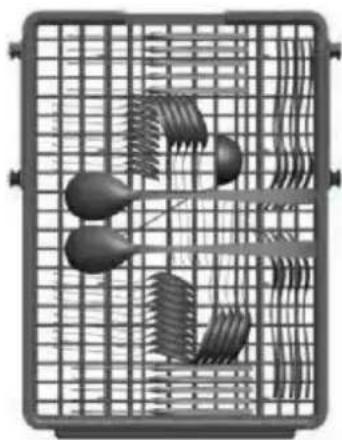

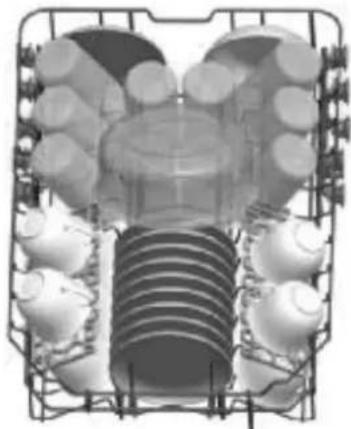

Geschirrspüler beladen 16

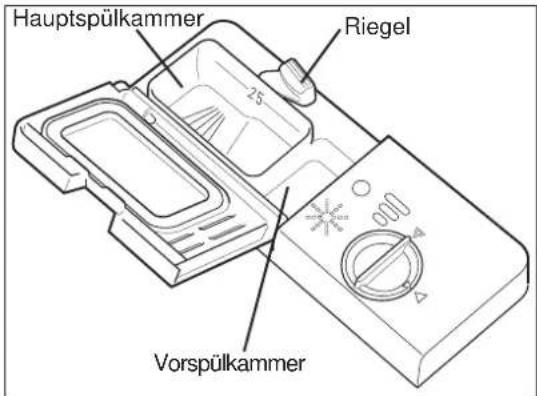

Geschirrspülmittel einfüllen 17

Geschirrspüler einschalten 18

Programm wählen 18

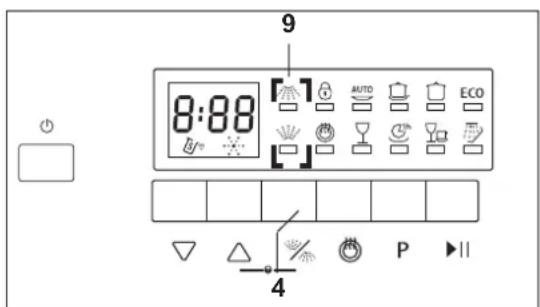

Halbe Beladung: Sprüharm wählen ..... 18

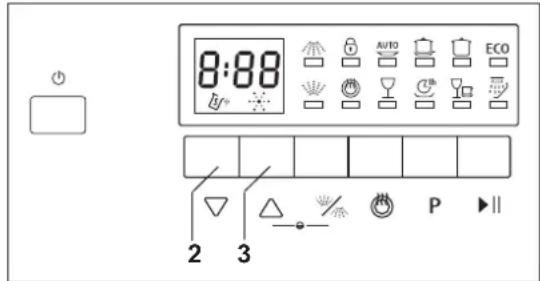

Startzeit verzögern 18

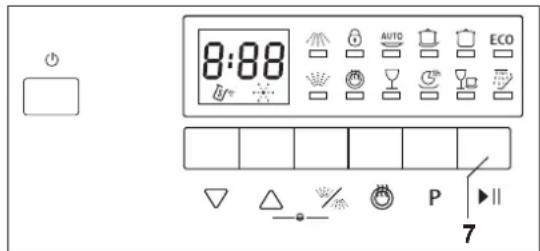

Programm starten 18

Geschirr ergänzen 18

Programm wechseln 19

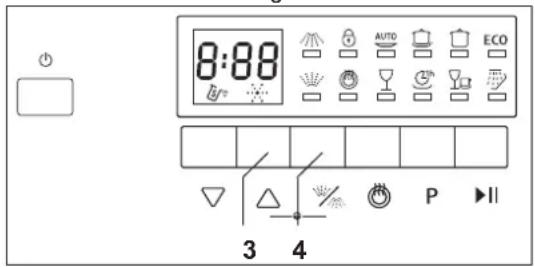

Sicherheitsverriegelung 19

Am Programm-Ende: Ausräumen und ausschalten....19

Programmtabelle 20

Pflege und Wartung 21

Gerätefront und Bedienblende reinigen . 21

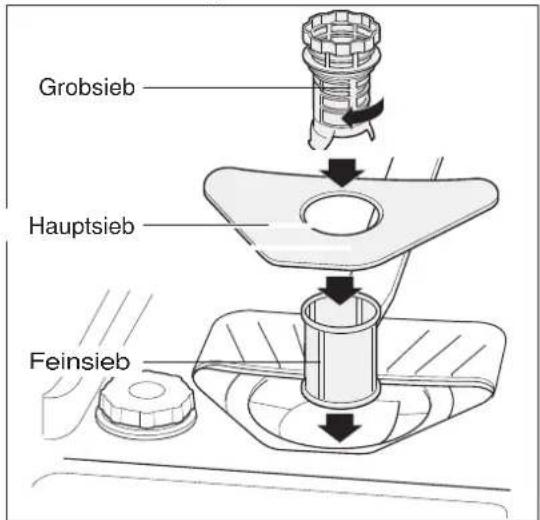

Siebe reinigen 21

Sprüharme reinigen 21

Wenn's mal ein Problem gibt 22

Fehlersuchtabelle 22

Unser Service 23

Umweltschutz leicht gemacht. 24

Verpackungs-Tipps....24

Entsorgung des Geräts ......24

Stichwortverzeichnis. 25

Technische Daten....26

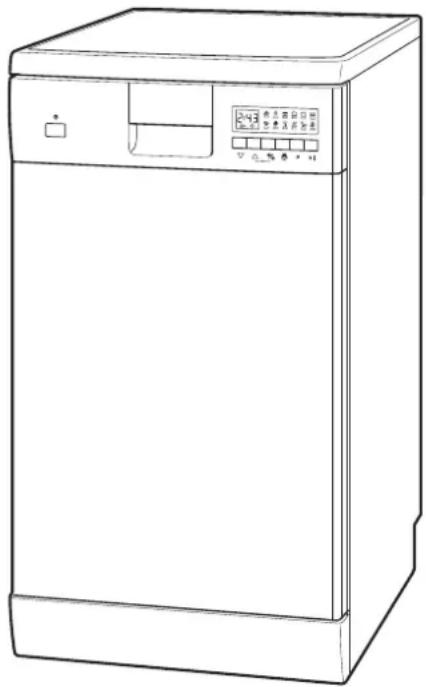

Ihr Geschirrspüler stellt sich vor

Ausstattungsmerkmale

• Fassungsvermögen 10 Maßgedecke
• Höhenverstellbarer Oberkorb
• Separate Besteck-Schublade
• 8 Programme inkl. separatem Vorspülen
- Startzeitvorwahl
- Restlaufanzeige
• 4 Spültemperaturen
• 3 Sprühebenen
- Kontrollanzeigen bei Salz- und Klarspülermangel
- Aquastoppschlauch
- Halbe Beladung
- Sicherheitsverriegelung
- teilintegrierbar

Kontrolle ist besser

• Prüfen Sie, ob die Lieferung vollständig ist (siehe Seite 4).
• Kontrollieren Sie, ob das Gerät Transportschäden aufweist.
• Sollte die Lieferung unvollständig sein oder Transportschäden aufweisen, nehmen Sie das Gerät nicht in Betrieb. Benachrichtigen Sie bitte unsere Bestellannahme.

Bestimmungsgemäßer Gebrauch

Das Gerät ist zum Spülen von Geschirr in haushaltsüblichen Mengen konzipiert. Es ist nur für den Hausgebrauch und ähnliche Verwendungen bestimmt, wie z.B.

• im Küchenbereich für die Mitarbeiter in Geschäften, Büros und anderem Arbeitsumfeld,
• in landwirtschaftlichen Betrieben, durch Gäste in Hotels, Motels und anderen Übernachtungsmöglichkeiten
• oder im Bereich privater Frühstückspensionen.

Verwenden Sie das Gerät nur wie in dieser Gebrauchsanleitung beschrieben.

Jede andere Verwendung gilt als nicht bestimmungsgemäß und kann zu Sach- oder sogar zu Personenschäden führen.

Der Hersteller übernimmt keine Haftung für Schäden, die durch nicht bestimmungsge-

mäßen Gebrauch entstanden sind. Bei Einsatz im gewerblichen Bereich sind die für das Gewerbe gültigen Bestimmungen zu beachten.

Bevor Sie das Gerät benutzen, le sen Sie bitte zuerst die Sicherheitshinweise und die Gebrauchsanleitung aufmerksam durch. Nur so können

Sie alle Funktionen sicher und zuverlässig nutzen. Beachten Sie unbedingt auch die in Ihrem Land gültigen nationalen Vorschriften, die zusätzlich zu den in dieser Anleitung genannten Vorschriften gültig sind.

Die Gebrauchsanleitung basiert auf den in der Europäischen Union gültigen Normen und Regeln.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf. Geben Sie alle Sicherheitshinweise und Anweisungen an den nachfolgenden Verwender des Produkts weiter.

Bedienelemente / Lieferumfang

1 2 33 5 6 4 7 98 8:88 AUTO ECO 11 10

12 13 14 15 16 17

18 19 20 21

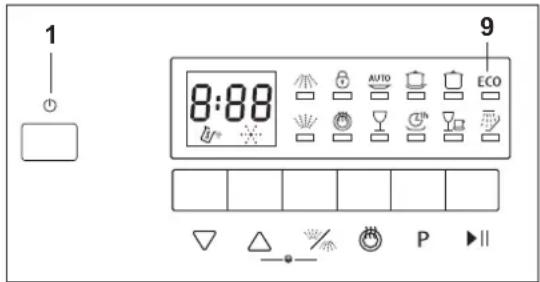

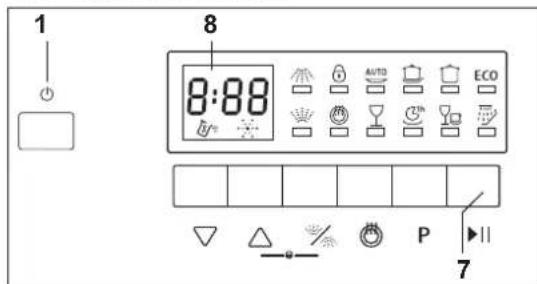

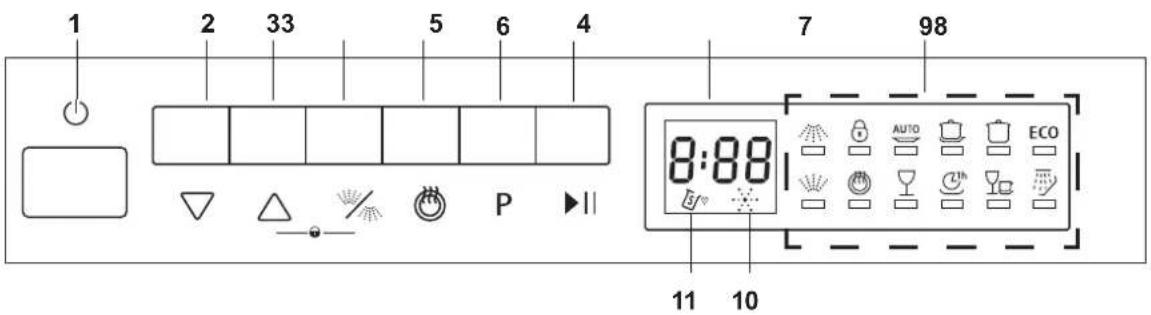

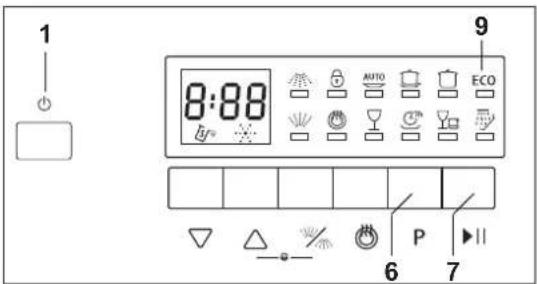

Bedienblende

1 ⏻ Gerät ein- und ausschalten
2 ▽ Startzeitverzögerung einstellen
3 △ Startzeitverzögerung/Sicherheitsverriegelung einstellen
4% Sprüharm wählen bei halber Beladung/Sicherheitsverriegelung einstellen
5 🔊 Trocknen

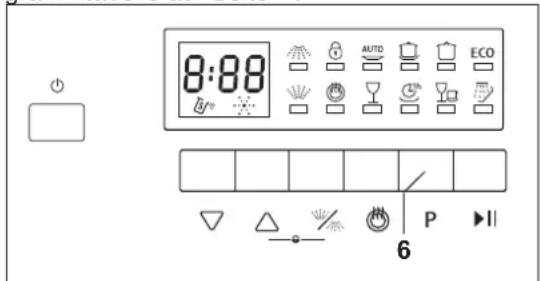

6 P Programm wählen
7▶II Programm starten/ unterbrechen/ fortsetzen
8 Display
9 Programme
10 Wenn an, Klarspüler nachfüllen
11 Wenn an, Salz nachfüllen

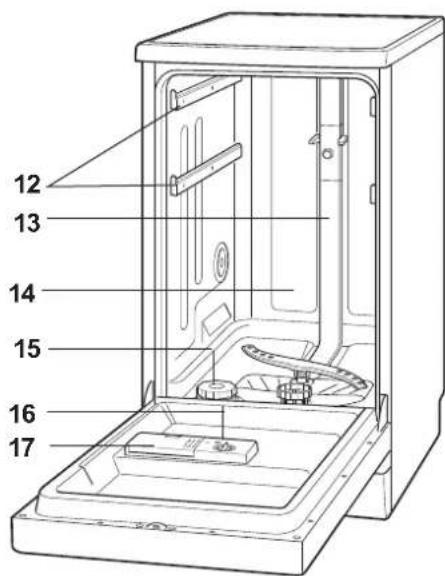

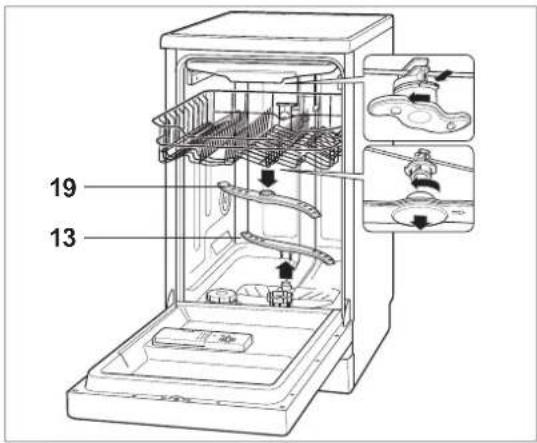

Innenraum

12 Teleskopschienen
13 Unterer Sprüharm
14 Siebe / Filter
15 Regeneriersalz-Kammer
16 Klarspüler-Kammer
17 Geschirrspülmittel-Kammer

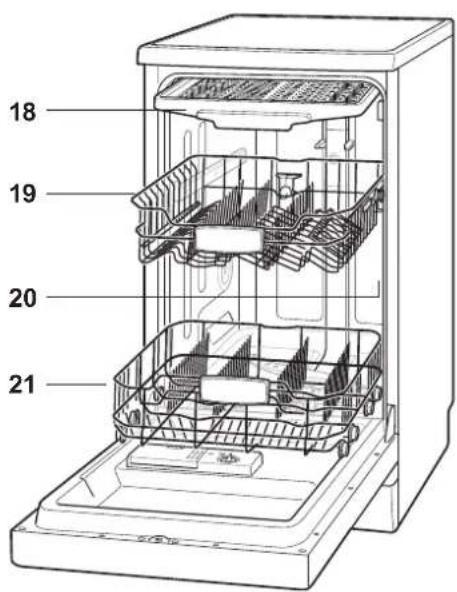

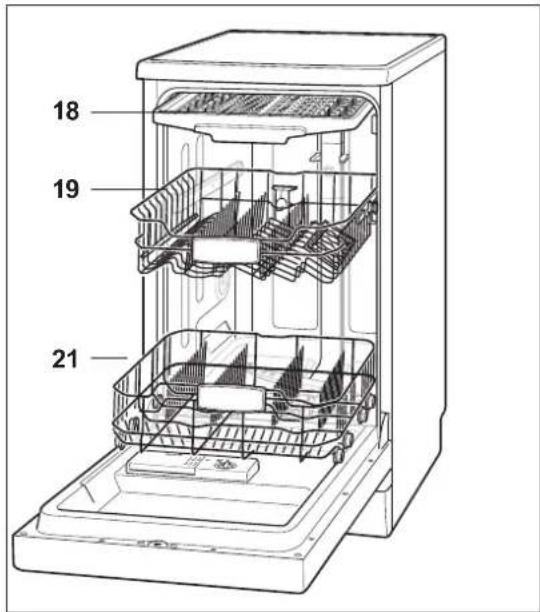

18 Besteck-Schublade
19 Oberer Geschirrkorb ("Oberkorb") mit Sprüharm
20 Oberer Sprüharm
21 Unterer Geschirrkorb („Unterkorb“)

22 23 24

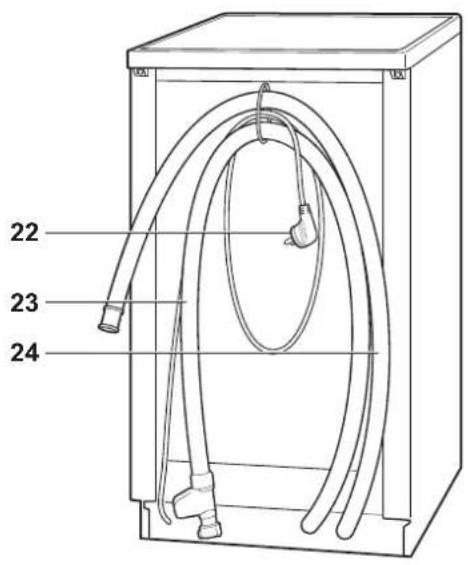

Rückseite

22 Netzkabel mit Netzstecker
23 Ablaufschlauch
24 Zulaufschlauch

25 26

Zubehör

25 Regeneriersalz-Einfülltrichter

26 Kondenswasser-Schutzfolie

Übersicht Programme

	Sprüharm oben aktiviert
	Sicherheitsverriegelung eingeschaltet
AUTO	Automatische Programmwahl
	Stark verschmutztes Geschirr, besonders Töpfe und Pfannen
	Normal verschmutztes Geschirr

ECO Normal verschmutztes Geschirr des täglichen Bedarfs

	Sprüharm unten aktiviert
	Trocknengang
	Normal verschmutzte Gläser
	Leicht verschmutzte Gläser und Tassen sowie Geschirr ohne angetrocknete Speisereste
	Programmdauer
	Vorspülgang

5 Minuten für Ihre Sicherheit

5 Minuten sollte Ihnen Ihre Sicherheit wert sein! Länger dauert es nicht, unsere Sicherheitshinweise durchzulesen. Für Schäden infolge Nichtbeachtung haftet der Hersteller nicht.

Begriffserklärung

Folgende Signalbegriffe finden Sie in dieser Gebrauchsanleitung.

Gefahr

Hohes Ri si ko!

Missachtung der War nung kann Schaden für Leib und

Leben verursachen.

Achtung

Mittleres Ri si ko!

Missachtung der War nung kann einen Sachschaden

ver ur sa chen.

Wichtig

Geringes Ri si ko!

Sachverhalte, die beim Um- gang mit dem Gerät beachtet

wer den soll ten.

Sicherheitshinweise

Gefahr

Stromschlag gefahr

Fehlerhafte Elektroinstallation oder zu hohe Netzspan-

nung kann zu elektrischem schlag führen.

• Das Gerät ist ausschließlich für eine Netzspannung von 230 V \~ 50 Hz geeignet.
• Betreiben Sie das Gerät nicht, wenn dessen Gehäuse oder die Netzanschlussleitung defekt ist oder andere sichtbare Schäden aufweist.
• Lassen Sie die Netzanschlussleitung im Schadensfall unbedingt durch den Hersteller oder seinen Kunden-dienst oder eine ähnlich qualifizierte Person ersetzen, um Gefährdungen zu vermeiden.

Wenn das Gerät Rauch entwickelt, verbrannt riecht oder ungewohnte Geräusche von sich gibt, schalten Sie es sofort aus, und ziehen Sie den Netzstecker. Wenn Sie die Störung nicht beheben können, nehmen Sie das Gerät nicht mehr in Betrieb.

• Das Gerät entspricht der Schutzklasse 1 und darf nur an eine Steckdose mit ordnungsgemäß installiertem Schutzleiter angeschlossen werden.
• Kontrollieren Sie, ob seitens Ih res zuständigen Stromversorgungsunternehmens Vorschriften bestehen, die den An schluss von Geschirrspülern betreffen.
• Der Netzstecker muss auch nach dem Aufstellen bzw. Ein bau en des Geräts leicht zu gänglich sein.
• Keine Steckdosenleiste, Mehrfachsteckdosen, Reise adapter oder Ähnliches verwenden.
• Wir empfehlen die Verwendung pulssensitiver Fehlerstrom-Schutzschalter (FI-Schalter).
• Eingriffe und Reparaturen am Gerät dürfen ausschließlich von einer autorisierten Fachkraft vorgenommen werden (Kontakt: TECHNIK-SERVICE SEITE 23.)

Dabei dürfen ausschließlich Teile verwendet werden, die den ursprünglichen Gerätedaten entsprechen. In diesem Gerät befinden sich elektrische und mechanische Teile, die zum Schutz gegen Gefahrenquellen unerlässlich sind. Bei eigenständigen Reparaturen entfallen Haftungs- und Garantieansprüche!

• Stecken Sie nie Gegenstände durch die Lüftungsschlitze in das Gehäuse.
• Verwenden Sie das Gerät nur in Innenräumen.

• Fassen Sie den Netzstecker nie mit feuchten Händen an.

• Ziehen Sie Netz stecker immer am Stecker, nie am Kabel aus der Steck-dose. Halten Sie das Netzkabel von heißen Flächen (z.B. Koch mul de Ihres Her des) fern.

• Schalten Sie das Gerät vor der Reinigung aus, und ziehen Sie den Netzstecker bzw. schalten Sie die Sicherung aus.
• Spritzen Sie das Gerät niemals mit Wasserstrahl (Hochdruckreiniger) ab.
• Der Wasserstopp des Zulauf schlauchs enthält elektrische Bauteile. Schneiden Sie den Schlauch niemals durch bzw. beschädigen Sie ihn nicht. Tauchen Sie ihn nicht unter Wasser.
• Prüfen Sie das Gerät regelmäßig auf Schäden.
• Gerät nicht in Betrieb nehmen oder weiter betreiben, wenn die Anschlussleitung defekt ist.

Gefahr

Stromschlag-/Verletzungsgefahr durch unsachgemäße Reparatur!

- Versuchen Sie niemals, das defekte – oder vermeintlich defekte – Gerät selbst zu reparieren. Sie können sich und spätere Benutzer in Gefahr bringen. Nur autorisierte Fachkräfte dürfen diese Reparaturen ausführen.

Gefahr

Gefahren für Kinder und Personen mit verringerten physischen, sensorischen

oder mentalen Fähigkeiten (beispielsweise teilweise Behinderte, ältere Personen mit Einschränkung ihrer physischen und mentalen Fähigkeiten) oder Mangel an Erfahrung und Wissen (beispielsweise ältere Kinder).

- Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen,

sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzerwartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

• Lassen Sie Kinder nicht mit der Verpackungsfolie spielen. Sie können sich beim Spielen darin verfangen und ersticken.
• Achten Sie darauf, dass Kinder keine kleinen Teile vom Gerät abziehen oder aus dem Zubehörbeutel nehmen und in den Mund stecken – Erstickungsgefahr!
• Beaufsichtigen Sie Kinder, um sicherzustellen, dass sie nicht mit dem Gerät spielen.
• Sorgen Sie dafür, dass Kinder keinen Zugriff auf das Gerät haben, wenn sie unbeaufsichtigt sind.

Gefahr

Verletzungsgefahr!

Messer und andere Teile mit scharfen Spitzen können

Verletzungen verursachen.

- Legen Sie solche Gegenstände mit der Spitze nach hinten in die Besteckschublade.

Gefahr

Verletzungsgefahr!

Durch Unebenheiten im Fußboden und das hohe Eigen-

gewicht des Geräts kann das Gerät beim Kippen umfallen und zu Verletzungen oder Sachschäden führen.

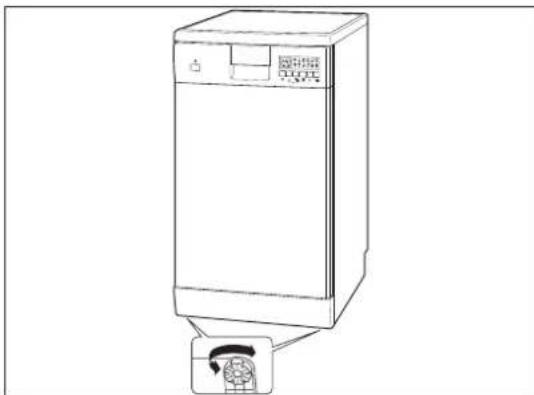

- Nehmen Sie zum Ausrichten der Schraubfüße immer die Hilfe einer weiteren Person in Anspruch.

Gefahr

Verbrühungsgefahr/ Stolpergefahr!

• Beim vorzeitigen Öffnen der Tür kann schwallartig heißer Dampf austreten.
• Eine offenstehende Tür kann zur Stolperfalle werden.

Gefahr

Stolpergefahr!

Eine offen stehende Tür kann zur Stolperfalle werden.

- Schließen Sie die Gerätetür immer sofort nach dem Be- und Entladen.

Gefahr

Explosionsgefahr!

Lösungsmittel können ein explosives Gemisch bilden.

- Füllen Sie niemals Lösungsmittel in den Geschirrspüler ein.

Gefahr

Vergiftungsgefahr!

Spülmittel, Klarspüler und Salz können gesundheitsschädlich sein.

• Bewahren Sie diese Mittel für Kinder unzugänglich auf.
• Das Wasser im Spülraum ist kein Trinkwasser!

Gefahr

Verbrühungsgefahr!

Heißes Spülwasser und aus- tretender Wasserdampf können zu Verbrühungen führen.

- Seien Sie vorsichtig, wenn Sie die Tür während des Betriebs öffnen. Fassen Sie die Tür nur am Griff an.

Achtung

Beschädigungsgefahr!

Nur Spezialsalz für Geschirrspüler verwenden!

- Verschüttetes Salz sofort mit einem feuchten Tuch entfernen, da sonst die Edelstahl oberfläche angegriffen wird.

Achtung

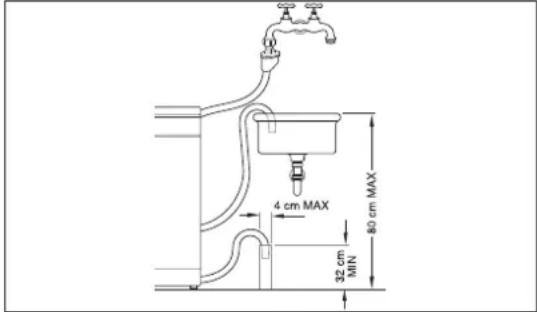

Gefahr von Wasserschäden!

Ein genügend großer Abflussquerschnitt muss gewähr leistet sein. Kleine Handwaschbecken eignen sich nicht!

• Der Auslass des Ablaufschlauchs darf dabei höchstens 100 cm über dem Boden sein, da mit der Wasser ablauf einwandfrei funktioniert.

• Das Wasser muss stets frei ab lau fen können, das heißt:

• der Ablaufschlauch darf nicht geknickt oder ver dreht sein;

• das Schlauchende darf nicht in das abgepumpte Wasser eintauchen;
• Sie dürfen diesen Schlauch nicht ver längern oder durch einen anderen Schlauch ersetzen! Wenn Sie einen längeren Schlauch benötigen, wenden Sie sich an unseren TECHNIK-SERVICE, siehe Seite 23.

Achtung

Beschädigungsgefahr!

Falscher Umgang mit dem Gerät kann zu Beschädi-

gungen führen.

- Lassen Sie das Gerät nie längere Zeit unbeaufsichtigt, wenn der Wasserhahn geöffnet ist.

- Bei Frost/ Gewitter/Urlaub: Ziehen Sie den Netzstecker und schließen Sie den Wasserhahn. Lösen Sie bei Frostgefahr den Zulaufschlauch und lassen Sie das Wasser ablaufen.

- Achten Sie darauf, dass Spülmittel, Klarspüler und Spezialsalz für das Gerät geeignet sind.

- Dieses Gerät ist für eine Beladung von maximal 14 Standardgedecken ausgelegt. Höhere Beladung zu Beschädigungen führen.

- Das Gewicht der Möbelfrontplatte darf 6 kg nicht überschreiten!

- Lassen Sie das Gerät nie längere Zeit unbeaufsichtigt, wenn der Wasserhahn geöffnet ist. - Bei Frost/ Gewitter/Urlaub: Ziehen Sie den Netzstecker und schließen Sie den Wasserhahn. Lösen Sie bei Frostgefahr den Zulaufschlauch und lassen Sie das Wasser ablaufen. - Achten Sie darauf, dass Spülmittel, Klarspüler und Spezialsalz für das Gerät geeignet sind. - Dieses Gerät ist für eine Beladung von maximal 14 Standardgedecken ausgelegt. Höhere Beladung k zu Beschädigungen führen. - Das Gewicht der Möbelfrontplatte darf 6 kg nicht überschreiten!

kann

• Stellen oder setzen Sie sich niemals auf die geöffnete Tür. Der Geschirrspüler könnte kippen bzw. beschädigt werden.
• Soll der Geschirrspüler mit einer Transportkarre gefahren werden, muss er angehoben werden, wie auf der Verpackung gezeigt.

Achtung

Beschädigungsgefahr!

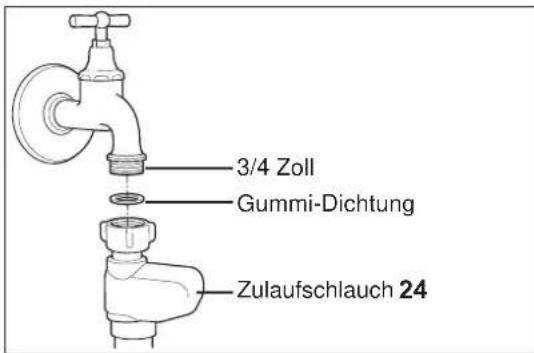

Das Gerät ist für einen Wasserdruck von 0,4–10 bar

(0,04 - 1,00 MPa, 40 bis 100 N/cm2) ausgelegt. Bei einem höheren Wasserdruck muss ein Druckminderer eingebaut werden.

Falls Sie – wie die meisten Haushalte – an das öffentliche Wassernetz angeschlossen sind, können Sie sich bei Ih rem Wasserwerk nach dem Wasserdruck erkundigen.

• Das Gerät nicht an den Was ser hahn oder die Misch armatur eines Heißwasserbereiters anschließen (Durch-lauferhitzer, druckloser Boiler etc.)!
• Der Zulaufschlauch muss knickfrei verlegt und sorgfältig angeschlossen werden.
• Zulaufschlauchnicht durchschneiden. Er enthält elektrische Bauteile! Sollte er beschädigt sein, Schlauch durch einen Fachmann ersetzen lassen.

Keinen alten, bereits vorhandenen Schlauch verwenden. Wenn der beiliegende Zulaufschlauch zu kurz ist, nicht verlängern, sondern einen langen Schlauch bestellen beim TECHNIK-SERVICE, siehe Seite 23.

Achtung

Beschädigungsgefahr!

Die Türdichtung ist empfindlich gegen Öl und Fett. Die

Oberflächen werden durch ungeeignete Reinigungsmittel beschädigt.

• Keine scharfen, lösemittelhaltigen oder schmirgelnden Reinigungsmittel verwenden.
  • Die Türdichtungen nicht einfetten.

Achtung

Mögliche Funktionsstörung!

Das Wasser muss stets frei

ab lau fen können, das heißt:

• der Ablaufschlauch darf nicht geknickt oder ver dreht sein.
• Sie dürfen diesen Ablaufschlauch nicht verlängern oder durch einen anderen Schlauch ersetzen! Wenn Sie einen längeren Ablaufschlauch benötigen, wenden Sie sich an unseren TECHNIK-SERVICE, siehe Seite 23

Wichtig

Salz erst unmittelbar vor dem nächsten Hauptspülgang einfüllen, da überge-

laufenes Salz den Dichtungen und Sieben des Geräts schaden kann.

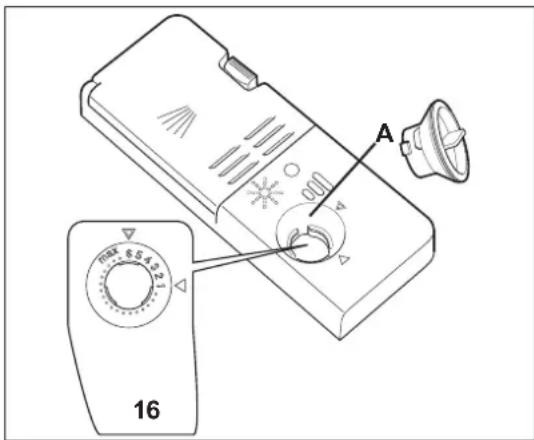

Wichtig

Übergelaufenen Klarspüler sofort abwischen, da es sonst zu erhöhter Schaum-

bildung und somit zur Beeinträchtigung des Spülergebnisses kommen kann.

Wichtig

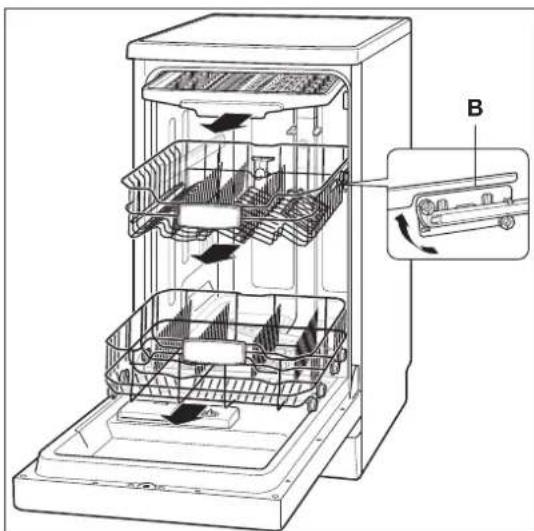

Wenn sich im unteren Korb sehr hohes Geschirr befindet, den oberen Korb ganz

nach oben stellen, da sonst der Spüharm blockiert wird.

Aufstellen und anschließen

Sicherer Transport

Achtung

Beschädigungsgefahr!

Soll der Geschirrspüler mit ei- ner Transportkarre gefahren

werden, muss er angehoben werden, wie auf der Verpackung gezeigt.

Ihr Geschirrspüler wird in einer stabilen Verpackung angeliefert; damit wiegt er ca. 55 kg und sollte nicht von einer Person getragen werden.

- Prüfen, ob die Transportwege und der Aufstellort für dieses Gewicht geeignet sind. Im Zweifelsfall fragen Sie Ihren Vermieter.

Anforderungen an den Standort

• Standort für ca. 65 kg Gewicht zugelassen.
• Frostsicherer Raum mit festem Untergrund.
• Einbau des Geräts nur unter einer durchgehenden Arbeitsplatte, die mit den Nachbarschränken verschraubt ist.
• Ausreichender Abstand zu Wänden oder Nachbargeräten. Folgende Nischenmaße müssen mindestens eingehalten werden:
• Höhe: 85 cm, Breite: 60 cm, Tiefe: 60 cm

Wasser-Ablauf

Achtung

Gefahr von Wasserschäden!

Ein genügend großer Abflus-

squerschnitt muss gewähr leistet sein. Kleine Handwaschbecken eignen sich nicht!

• Der Auslass des Ablaufschlauchs darf dabei höchstens 100 cm über dem Boden sein, da mit der Wasserablauf einwandfrei funktioniert.

• Das Wasser muss stets frei ab lau fen können, das heißt:

• der Ablaufschlauch darf nicht geknickt oder ver dreht sein;

• das Schlauchende darf nicht in das abgepumpte Wasser eintauchen;
• Sie dürfen diesen Schlauch nicht ver längern oder durch einen anderen Schlauch ersetzen! Wenn Sie einen längeren Schlauch benötigen, wenden Sie sich an unseren TECHNIK-SERVICE, siehe Seite 23.

Der Anschluss des Ablaufschlauches 25 an den Geruchsverschluss (Siphon) Ihres Wasch- oder Spülbeckens erfordert besondere Maßnahmen; er sollte deshalb ausschließlich von Sanitärfachkräften durchgeführt werden. Fragen Sie unseren TECHNIK-SERVICE, siehe Seite 23.

4 cm MAX 32 cm MIN 80 cm MAX

Beim Anschluss des Ablaufschlauches sollte die Sanitärfachkraft die in der folgenden Grafik dargestellt Masse beachten.

Befestigen Sie den Ablaufschlauch mit einer Halterung (nicht im Lieferumfang enthalten) am Abflussbecken

Wasser-Zulauf

Achtung

Beschädigungsgefahr!

Das Gerät ist für einen Wasserdruck von 0,4–10 bar (0,04 - 1,00 MPa, 40 bis 100 N/cm2) ausgelegt. Bei einem höheren Wasserdruck muss ein Druckminderer eingebaut werden.

Falls Sie – wie die meisten Haushalte – an das öffentliche Wassernetz angeschlossen sind, können Sie sich bei Ih rem Wasserwerk nach dem Wasserdruck erkundigen.

• Das Gerät nicht an den Wasserhahn oder die Misch armatur eines Heißwasserbereiters anschließen (Durch-lauferhitzer, druckloser Boiler etc.)!
• Der Zulaufschlauch muss knickfrei verlegt und sorgfältig angeschlossen werden.
• Zulaufschlauch nicht durchschneiden. Er enthält elektrische Bauteile! Sollte er beschädigt sein, Schlauch durch einen Fachmann ersetzen lassen.
• Keinen alten, bereits vorhandenen Schlauch verwenden. Wenn der beiliegende Zulaufschlauch zu kurz ist, nicht verlängern, sondern einen langen Schlauch bestellen beim TECHNIK-SERVICE, siehe Seite 23.

Für die Wasserversorgung benötigen Sie einen Wasserhahn mit einem „3/4 Zoll“-Schraubanschluss.

3/4 Zoll Gummi-Dichtung Zulaufschlauch 24

1. Überwurfmutter des Sicherheitsventils handfest an den Wasserhahn anschrauben.
2. Wasserhahn langsam aufdrehen und den Anschluss am Wasserhahn auf Dichtigkeit prüfen.
3. Wasserhahn danach wieder zudrehen.

Elektrischer Anschluss

Gefahr

Stromschlag gefahr

Fehlerhafte Elektroinstallation oder zu hohe Netzspannung kann zu elektrischem schlag führen.

• Kontrollieren Sie, ob seitens Ih res zuständigen Stromversorgungsunternehmens Vorschriften bestehen, die den An schluss von Geschirrspülern betreffen.
• Der Netz stec ker muss auch nach dem Aufstellen bzw. Ein bau en des Geräts leicht zu gänglich sein.
• Keine Steckdosenleiste, Mehrfachsteckdosen, Reise adapter oder Ähnliches verwenden.

• Wir empfehlen die Verwendung pulssensitiver Fehlerstrom-Schutzschalter (FI-Schalter).

• Netzstecker in eine vorschriftsmäßig installierte, ausreichend ab gesicherte Schutzkontakt-Steckdose stecken (230V, 50Hz, 10A).

• Vor dem Einbau des Geschirrspülers Stromzufuhr am Sicherungskasten unterbrechen.

Strom-

Kondenswasser-Schutzfolie an- bringen

• Die beiliegende Kondenswasser-Schutzfolie 27 auf die Unterseite der Arbeitsplatte kleben. So vermeiden Sie Schäden an der Arbeitsplatte aufgrund heißer Dämpfe, die bei geöffneter Tür aus dem Geschirrspüler strömen.

Schraubfüße ausrichten

Damit das Gerät sicher steht, gleichen Sie mittels der Schraubfüße Unebenheiten des Fußbodens aus.

Gefahr

Verletzungsgefahr!

Durch Unebenheiten im Fuß- boden und das hohe Eigengewicht des Geräts kann das Gerät beim Kippen umfallen und zu Verletzungen oder Sachschäden führen.

- Nehmen Sie zum Ausrichten der Schraubfüße immer die Hilfe einer weiteren Person in Anspruch.

1. Kippen Sie das Gerät leicht nach hinten, so dass Sie die Schraubfüße unten am Gerät leicht bewegen können.

1. Richten Sie mithilfe der Schraubfüße das Gerät waagerecht aus. Schrauben dazu die Füße so weit wie möglich heraus. Das Gerät muss bis an den oberen Nischenrand ragen, um beim Öffnen der Tür nicht nach vorne zu kippen.

Geschirrspüler einbauen

1. Entfernen Sie Pappe, Styropor und Klebestreifen aus dem Inneren des Geräts.

1. Entfernen Sie den Deckel des Geschirrspülers, um ihn unter die Arbeitsplatte schieben zu können.

2. Lösen Sie die beiden hinteren Schrauben.

3. Ziehen Sie den Deckel nach hinten und entfernen Sie ihn vom Gerät.

4. Schieben Sie das Gerät in die Nische.

Letzte Vorbereitungen

Verwendung von Multi-Tabs

Gefahr

Vergiftungsgefahr!

Spülmittel, Klarspüler und Salz können gesundheits-

schädlich sein.

• Bewahren Sie diese Mittel für Kinder unzugänglich auf.
• Das Wasser im Spülraum ist kein Trinkwasser!

Multi-Tabs enthalten schon Geschirrspülmittel, Klarspüler und Regeneriersalz. Man muss also nur noch einen Tab in die Maschine geben und spart sich das separate Beladen mit diesen drei Mitteln. Wenn Sie diese Tabs verwenden, können Sie die Kontrollanzeigen für fehlenden Klarspüler 3 und Regeneriersalz 4 ignorieren.

Multi-Tabs liefern gute Spülergebnisse, solange Ihr Wasser im Wasserhärte-Bereich bis 3 (0 bis 21° dH) liegt. Ab Wasserhärte-Bereich 4 (über 21° dH) müssen Sie zusätzlichen Klarspüler und Salz zugeben. Hier empfehlen wir, auf Multi-Tabs zu verzichten und Geschirrspülmittel, Klarspüler und Regeneriersalz getrennt einzufüllen.

Klarspüler einfüllen

Wichtig

Übergelaufenen Klarspüler sofort abwischen, da es sonst zu erhöhter Schaum-

bildung und somit zur Beeinträchtigung des Spülergebnisses kommen kann.

Der Klarspüler sorgt für fleckenloses Geschirr und beschleunigt das Trocknen. Er wird während des Klarspülgangs automatisch dosiert. Klarspüler müssen Sie einfüllen

• vor der ersten Inbetriebnahme,
- wenn die Klarspüler-Kontrollanzeige 10 leuchtet.
Die Klarspüler-Kammer 16 befindet sich in der Türinnenseite.

1. Drehen Sie den Deckel eine Viertelumdrehung im Uhrzeigersinn und nehmen ihn heraus.

A 16

1. Füllen Sie so viel Klarspüler ein, bis sich das Sichtfenster A schwarz färbt.
   Das Gerät ist auf Dosierung "4" voreingestellt.
   Wir empfehlen Ihnen, diese Einstellung erst einmal zu übernehmen.
   Sollte das Geschirr nach der Reinigung

2. matt und fleckig sein: Dosierung erhöhen.

3. klebrig sein und Schlieren aufweisen: Dosierung verringern.

4. Setzen Sie den Deckel der Klarspüler-Kammer wieder ein und drehen ihn fest.

Regeneriersalz einfüllen / nachfüllen

Achtung

Beschädigungsgefahr!

Nur Spezialsalz für Geschirrspüler verwenden!

- Verschüttetes Salz sofort mit einem feuchten Tuch entfernen, da sonst die Edelstahl oberfläche angegriffen wird.

Wichtig

Salz erst unmittelbar vor dem nächsten Hauptspülgang einfüllen, da überge-

laufenes Salz den Dichtungen und Sieben des Geräts schaden kann.

Füllen Sie Salz ein:

• bei Wasserhärte 1 bis 4. Bei ganz weichem Wasser (deutsche Härte 0–0,5 °dH) ist kein Regeneriersalz nötig

• vor der ersten Inbetriebnahme

- wenn die Kontrollanzeige 11 leuchtet.

1. Falls noch nicht geschehen, nehmen Sie den unteren Geschirrkorb 21 heraus und drehen Sie den Deckel der Regeneriersalzkammer 15 gegen den Uhrzeigersinn und nehmen ihn ab.

2. Füllen Sie beim ersten Mal: 1,5 l Wasser ein, damit das Salz nicht verklumpt.

1. Setzen Sie den Trichter 25 in die Salzkammer.
2. Füllen Sie die Salzkammer bis zum Rand mit Salz (ca. 1,0 kg).
3. Rühren Sie das Salz in der Kammer mit Löffelstiel o. Ä. um.
4. Schrauben Sie den Deckel im Uhrzeigersinn auf.
5. Setzen Sie den unteren Geschirrkorb wieder ein.
6. Führen Sie beim ersten Mal sofort einen Testlauf ohne Geschirr durchführen (siehe übernächstes Kapitel).

Härtegrad

Weiches Wasser reinigt besser als hartes, kalkhaltiges. Deshalb ist es wichtig, dass der Härtegrad vor der Benutzung eingestellt wird.

Härtegrad ermitteln

Entnehmen Sie den Härtegrad Ihres Wassers der Wasserabrechnung oder ermitteln Sie ihn mithilfe des beiliegenden Wasserhärte-Teststreifens. Stellen Sie anhand des Ergebnisses den Härtegrad an Ihrem Geschirrspüler ein.

Testergebnis Härtegrad Einstellung
	1-3° dH H1
	4-7° dH H2
	8-14° dH H3
	15-21° dH H4
	21-34° dH H5
	35-55° dH	H6

Härtegrad einstellen

1 8 8:88 AUTO ECO 7

1. Schalten Sie den Geschirrspüler mit Taste 1 ♘ ein.

Es ertönt eine kurze Melodie, und das Display 8 leuchtet auf.

1. Halten Sie innerhalb von einer Minute nach dem Einschalten die Taste ▶II so lange gedrückt, bis das Display die Härtegrad-Einstellung anzeigt (K1 bis K6) und die Symbole ✉ und 5° abwechselnd blinken.

2. Drücken Sie die Taste 7▶II so oft kurz, bis der gewünschten Härtegrad angezeigt wird. Ca. 5 Sekunden nach dem letzten Drücken wechselt das Display zur Standard-Anzeige. Ihre Einstellung ist gespeichert.

3. Sollte das Wasch-Ergebnis nicht zufriedenstellend sein, stellen Sie beim nächsten Spülgang einen höherer oder niedrigerer Härtegrad ein.

Testlauf durchführen

Bevor es richtig losgeht, muss ein Testlauf durchgeführt werden, um Produktionsrückstände und überschüssiges Salz zu entfernen und um die einwandfreie Funktion des Geräts zu überprüfen. Der Testlauf wird einmalig nach der Installation ohne Geschirr und ohne Spülmittel durchgeführt. Achten Sie während des Testlaufs auf Wasseraustritt und ungewöhnliche Geräusche.

1. Drehen Sie den Wasserhahn ganz auf.

2. Schließen Sie die Geschirrspülertür.

3. Schalten Sie den Geschirrspüler mit Taste 1 ♘ ein

Es ertönt eine kurze Melodie, und das Display 8 leuchtet auf. Das Programm ECO ist ausgewählt.

1. Wählen Sie mit der Taste 6 P das Programm 60 MINUTEN aus.
2. Drücken Sie die Taste 7, ^lum das Programm zu starten. Das Programm beginnt nach einigen Sekunden. Das Display zeigt die Restlaufzeit des aktuellen Programms an.
3. Achten Sie auf Wasseraustritt und ungewöhnliche Geräusche.
4. Nach Programmende ertönt 8 Sekunden lang ein akustisches Signal. Schalten Sie den Geschirrspüler mit Taste 1 (aus.
5. Öffnen Sie die Tür leicht, damit die feuchte Luft besser entweichen kann.
6. Drehen Sie den Wasserhahn zu.

Spülbetrieb

Geschirrspüler beladen

• Damit die Siebe nicht verstopfen, grobe Speisereste und Klebe etiketten vom Geschirr entfernen.
• Nur Geschirr mit angebrannten oder angetrockneten Speiseresten vorher in Wasser einweichen.
• Geschirr mit Öffnung nach unten einräumen, damit das Wasser ablaufen kann.

18 19 21

Besteck-Schublade 18

• Zwischen einzelnen Besteckteilen Zwischenräume lassen.
  • Lange Utensilien in die Mitte.
• Besteckteile so hinlegen, dass das Wasser gut abtropfen kann.

Oberkorb 19

Für kleines bis mittelgroßes Geschirr wie Gläser, Tassen, Untertassen und Frühstücksteller. Der Oberkorb kann im unbeladenen Zustand – je nach Geschirr höhe – auf zwei verschiedene Höhen eingestellt werden.

Wichtig

Wenn sich im unteren Korb sehr hohes Geschirr befindet, den oberen Korb ganz

nach oben stellen, da sonst der Spülarm blockiert wird.

1. Ziehen Sie den Oberkorb weit heraus.
2. Ziehen Sie die farbigen Hebel B auf beiden Seiten hoch und heben Sie den Oberkorb auf die gewünschte Ebene an bzw. senken ihn ab.
3. Lassen Sie den Hebel B los.

Unterkorb 21

Für größeres Geschirr wie Teller, Töpfe, Schüsseln und Pfannen. Die Grafik oben zeigt ein Beispiel, wie Sie den Unterkorb mit Untertassen, kleinen und mittelgroßen Dessertschalen, Dessert-, Ess- und Suppentellern sowie einer Fleischplatte bestücken können.

Ungeeignetes Geschirr

- Empfindliche Gläser können matt und milchig werden.

- Geschirr mit Dekor: Dekor kann verblassen.

- Silber kann anlaufen.

- Eloxiertes Aluminium kann abfärben.

• Zinn kann matt werden.

• Holz kann sich verformen oder reißen.

- Horn/wärmeempfindlicher Kunststoff kann sich verformen.

- Geklebte Besteckteile: Kleber kann sich ablösen.

- Kunsthandwerkliche Stücke können beschädigt werden.

Geschirrspülmittel einfüllen

Nur spezielles Spülmittel für Geschirrspüler in Pulverform oder als Tabs verwenden. Zur Dosierung, Wasserhärte und Handhabung die Programmtabelle auf Seite 20 sowie die Packungsangaben beachten.

Tipp:

Bei wenig Geschirr (nur ein Korb gefüllt) weniger Ge schirrspülmittel verwenden.

Hauptspülkammer 25 Riegel Vorspülkammer

1. Ziehen Sie den Riegel an Spülmittelkammer zurück.

Der Deckel springt auf und die beiden Spülmittelkammern werden sichtbar.

1. Füllen Sie das Spülmittel für das gewünschte Programm wie folgt ein:

- Mit Vorspülgang

• 2/3 des Spülmittels in die Hauptspülkammer,
• 1/3 des Spülmittels in die Vorspülkammer geben.
- Tabs in die Hauptspülkammer legen.

- Ohne Vorspülgang

• gesamte Spülmittelmenge in die Hauptspülkammer geben.

• Ist die Spülmittelmenge größer als 25 ml, überschüssiges Spülmittel in die Vorspül-kammer geben.

• Drücken Sie den Deckel der Kammer zu, bis er einrastet.

Geschirrspüler einschalten

1 8:88 ECO 9

1. Drehen Sie den Wasserhahn ganz auf.
2. Schließen Sie die Geschirrspülertür.
3. Schalten Sie den Geschirrspüler mit Taste 1 ⏻ ein.

Es ertönt eine kurze Melodie, und das Display 8 leuchtet auf. Das Programm ECO 9 ist ausgewählt.

Programm wählen

Sie können zwischen 7 Programmen wählen, je nach Art oder Menge der Geschirrs oder Verschmutzungsgrad. Genaueres siehe Programmtabelle auf Seite 20.

8:88 ECO 6

Durch wiederholtes Drücken der Programmwahltaste 6 das gewünschte Programm auswählen.

Halbe Beladung: Sprüharm wählen

Wenn Sie nur den Oberkorb oder nur den Unterkorb beladen haben, können Sie mit der Taste 10 einstellen, ob das Gerät nur den oberen oder nur den unteren Sprüharm verwendet oder beide zugleich. Welcher Sprüharm aktiviert ist, erkennen Sie an den Kontroll-LEDs 9

Startzeit verzögern

8:88 2 3 AUTO ECO P ||

Wenn das gewählte Programm nicht sofort starten soll, sondern erst nach 1, 2, 3 bis 24 Stunden, können Sie dies mithilfe der Tasten 2 + 3 ▽△ einstellen.

Taste ▽ zählt von K24 bis K00, während Taste △ von K00 bis K24 zählt.

Programm starten

8:88 AUTO ECO P 7

1. Drücken Sie die Taste 7 ▶ Wenn Sie keine Startzeit-Verzögerung eingestellt haben, beginnt das Programm nach kurzer Zeit. Sie hören das Einlaufen des Wassers, und das Display zeigt die Restlaufzeit.

Wenn Sie eine Startzeit-Verzögerung eingestellt haben, startet der Programmlauf selbsttätig erst nach Ablauf dieser Zeit.

Geschirr ergänzen

Gefahr

Verbrühungsgefahr/ Stolpergefahr!

• Beim vorzeitigen Öffnen der Tür kann schwallartig heißer Dampf austreten.
• Eine offenstehende Tür kann zur Stolperfalle werden.

Auch wenn der Programmlauf bereits begonnen hat, können Sie weiteres Geschirr ergänzen. Dies kann nur dann zu einem bgenden Reinigungsergebnis führen, wenn das Programm erst kurze Zeit läuft.

1. Öffnen Sie die Tür ein Stück weit und warten Sie, bis die Sprüharme zum Stillstand gekommen sind.
2. Öffnen Sie die Tür ganz und ergänzen Sie das Geschirr.
3. Schließen Sie die Tür. Nach ca. 10 Sekunden wird der Programm- lauf fortgesetzt.

Programm wechseln

Sie können ein laufendes Programm jederzeit beenden und ein anderes starten lassen. Wichtig dabei ist, wie lange das aktuelle Programm bereits läuft. Falls es bereits länger läuft, müssen Sie Geschirrspülmittel nachfüllen.

1. Drücken Sie die Taste 7 ▶Das Programm stoppt.
2. Halten Sie die Taste 6 P gedrückt. Nach ca. drei Sekunden ist wieder eine Programmwahl möglich.
3. Wählen Sie das gewünschte Programm und drücken Sie die Taste 7▶lum das Programm zu starten.

Sicherheitsverriegelung

Die Sicherheitsverriegelung verhindert, dass das Gerät unbeabsichtigt betrieben wird.

8:88 3 4 AUTO ECO P II

Sicherheitsverriegelung einschalten

- Halten Sie die beiden Tasten 3+4 gleichzeitig so lange gedrückt, bis die Kontroll-LED hinter dem Schloss-Symbol feuchtet. Alle Tasten sind nun gesperrt.

Sicherheitsverriegelung ausschalten

Halten Sie die beiden Tasten 3 + 4 gleichzeitig so lange gedrückt, bis die Kontroll-LED hinter dem Schloss-Symbol nicht mehr leuchtet. Alle Tasten sind wieder frei.

Am Programm-Ende: Ausräumen und ausschalten

Gefahr

Verbrühungsgefahr/ Stolpergefahr!

• Beim vorzeitigen Öffnen der Tür kann schwallartig heißer Dampf austreten.
• Eine offenstehende Tür kann zur Stolperfalle werden.

Nach Programmende ertönt acht Sekunden lang ein akustisches Signal und im Display leuchtet die Standard-Anzeige.

1. Schalten Sie den Geschirrspüler mit Taste 1 Caus.
2. Drehen Sie den Wasserhahn zu.
3. Öffnen Sie die Tür leicht, bis das Geschirr abgekühlt ist.
4. Räumen Sie die Geschirrkörbe aus.

Tipp:

Zuerst den Unterkorb ausräumen, damit kein Wasser vom Oberkorb auf das untere Geschirr tropft.

1. Lassen Sie die Tür ein wenig offen, damit das Gerät trocknen kann.

Programmtabelle

Programmübersicht Programmablauf						Spülmittelmenge in g3)	Temp. in °C	Dauer in Std..Min.	Verbrauch 1)
Programm Anwendung		Vorspülen	Spülen	Klarspülen	Trocknen				Liter	kWh
AUTO 3)	Waschen mit automatischer Erkennung des Verschmutzungsgrads für leicht, normal oder stark verschmutztes Geschirr mit oder ohne angetrocknete Speisereste	•	•	•	•	8/22	45 bis 55	2:00 bis 3:00	8,0 bis 12,3	0,77 bis 1,12
STARK	Stark verschmutztes Geschirr, besonders Töpfe und Pfannen	• •	• • •			3/22 65		2:40 16,0 1,15
NORMAL	Normal verschmutztes Geschirr	•	•	•	•	8/22 55		2:55 12,0 1,0
ECO 2)	Normal verschmutztes Geschirr des täglichen Bedarfs	•	•	•	•	•25 50		2:50	8,5 0,75
GLÄSER	Normal verschmutzte Gläser	•	•	•	•	8/22 40		1:50	12,0	0,75
60 MINUTEN 60	Minuten-Programm	•	•	•	•	3/22 65		1:00	9,0 0,85
KURZ	Leicht verschmutzte Gläser und Tassen sowie Geschirr ohne angetrocknete Speisereste ACHTUNG! Dieses Programm hat keinen Trocken-gang. Das Geschirr bleibt feucht.		•	••		20 40		0:40 10,0 0,45
VORSPÜLEN	Grobes Vorspülen, wenn Hauptspülgang erst später laufen soll	•				-	-	0:08	3,5	0,01

1) Werte gelten für Laborbedingungen; im täglichen Betrieb sind Abweichungen möglich (siehe Technische Daten")
2) ECO 50 °C = Standardprogramm nach DIN EN 50242 mit niedrigster Oberkorbeinstellung, Klarspüleinstellung: 6, Härtegradeinstellung: 4
3) 3/22 = 3 g Spülmittel in die Vorspülkammer geben / 22 g Spülmittel in die Hauptspülkammer geben
• Anzahl der Spülgänge

Pflege und Wartung

Gerätefront und Bedienblende reinigen

Gefahr

Stromschlag gefahr

Unsachgemäßer Umgang mit dem Gerät kann zu elektrischem Stromschlag führen.

• Schalten Sie das Gerät vor der Reinigung aus, und ziehen Sie den Netzstecker bzw. schalten Sie die Sicherung aus.
• Spritzen Sie das Gerät niemals mit Wasserstrahl (Hochdruckreiniger) ab.

Achtung

Beschädigungsgefahr!

Die Türdichtung ist empfind- lich gegen Öl und Fett. Die Oberflächen werden durch ungeeignete Reinigungsmittel beschädigt.

• Keine scharfen, lösemittelhaltigen oder schmirgelnden Reinigungsmittel verwenden.
  • Die Türdichtungen nicht einfetten.

• Wischen Sie die Gerätefront mit einem feuchten Lappen und etwas Allzweckreiniger ab. Wischen Sie die Front trocken nach.

• Reinigen Sie die Türdichtung und Türinnenseite regelmäßig mit einem feuchten Tuch.

Siebe reinigen

Grobsieb Hauptsieb Feinsieb

1. Entfernen Sie regelmäßig die Speisereste aus dem Grob-, Haupt- und Feinsieb.

2. Leeren Sie den unteren Geschirrkorb und nehmen ihn heraus.

3. Drehen Sie das Grobsieb nach links und nehmen Sie die Siebe nach oben heraus.
4. Reinigen Sie die Siebe sorgfältig unter fließendem Wasser.
5. Setzen Sie die Siebe wieder ein und drehen Sie die Siebe bis zum Anschlag nach rechts.

Sprüharme reinigen

Die Düsen der Sprüharme können verkalken oder durch Speisereste verschmutzen. Die Düsen regelmäßig kontrollieren und bei Bedarf reinigen.

Vorbereitung

1. Leeren Sie beide Körbe und aus die Körbe aus dem Gerät.

19 13

1. Den unteren Sprüharm 13 nach oben herausziehen.
2. Den oberen Sprüharm 19 lösen: Der obere Sprüharm ist mit einem Bajonett-Verschluss befestigt. Verschluss festhalten und Sprüharm gegen den Uhrzeigersinn lösen.
3. Reingen Sie die Düsen unter fließendem Wasser.
4. Befestigen Sie den oberen Sprüharm 19 im Uhrzeigersinn an dem Verschluss.
5. Setzen Sie den unteren Sprüharm 13 wieder auf die Achse. Der Sprüharm muss fest sitzen und sich frei drehen.

Wenn's mal ein Problem gibt

Fehlersuchtabelle

Bei allen elektrischen Geräten können Störungen auftreten. Dabei muss es sich nicht um einen Defekt am Gerät handeln. Prüfen Sie deshalb bitte anhand der Tabelle, ob sich die Störung beseitigen lässt.

Gefahr

Stromschlag-/Verletzungsgefahr durch unsachgemäße Reparatur!

Versuchen Sie niemals, das defekte – oder vermeintlich defekte – Gerät selbst zu reparieren. Sie können sich und spätere Benutzer in Gefahr brin- r autorisierte Fachkräfte dürfen diese Reparaturen ausführen.

Problem Mögliche Urs	sachen Lösungen, Tipps
Gerät lässt sich nicht einschalten. Display bleibt dunkel.	Das Gerät ist vom Netz getrennt.	Prüfen Sie den richtigen Sitz des Netzsteckers. Prüfen Sie die Steck-dose mit einem anderen elektrischen Gerät.
Spülprogramm läuft nicht.	Taste 9 ▶|| nicht gedrückt.	Taste 9 ▶|| drücken.
	Programm unterbrochen.	Programm mit Taste 9 ▶|| fortset-zen.
	Tür ist nicht richtig geschlossen.	Tür fest verschließen.
	Wasserhahn nicht geöffnet.	Wasserhahn ganz aufdrehen.
Spülprogramm startet nicht oder stoppt.	Zulaufschlauch defekt oder Über-laufgefahr: das elektrische Wasser-stoppsystem hat sich aktiviert.	Rufen Sie unser EXPERTEN-TEAM an.
Kontrollanzeige § leuchtet, obwohl Salz nachgefüllt wurde.	Salz ist verklumpt.	Mit einem Löffelstiel o. Ä. umrühren.
Wasser läuft nicht oder nur sehr langsam ein.	Wasserhahn nicht ganz geöffnet.	Wasserhahn ganz aufdrehen.
	Zulaufschlauch ist geknickt oder verdreht.	Zulaufschlauch ordnungsgemäß installieren.
Wasser läuft nicht ab.	Siebe sind verstopft.	Siebe reinigen siehe Seite 21.
	Ablaufschlauch ist geknickt, ver-dreht, wurde verlängert, hängt zu hoch oder zu tief.	Ablaufschlauch ordnungsgemäß installieren.
Gerät ist undicht.	Türdichtung nicht intakt.	Bestellen Sie eine neue Türdichtung bei unserem TECHNIK-SERVICE, siehe Seite 23.
	Zulaufschlauch defekt.	Lassen Sie den Zulaufschlauch ersetzen durch unseren TECHNIK-SERVICE, siehe Seite 23.
	Ablaufschlauch defekt.	Lassen Sie den Ablaufschlauch ersetzen durch unseren TECHNIK-SERVICE, siehe Seite 23.
Beläge oder Schlieren auf dem Geschirr.	Salz ist leer.	Direkt vor nächstem Spülgang Salz nachfüllen.
	Klarspüler falsch dosiert.	Klarspülerdosierung einstellen.
	Salz ist verklumpt.	Mit Löffelstiel o. Ä. umrühren.
Problem Mögliche Ursachen Lösungen, Tipps
Ungewöhnliche Geräusche beim Herausziehen und Einschieben des Oberkorbs.	Geräusche beim „Andocken“ des Oberkorbs an die Wasserversorgung des Sprüharms, wenn die Dichtungen trocken sind.	Kein Defekt.
Geschirr wird nicht richtig sauber.	Falsches Programm gewählt. Siehe Programmtabelle auf Seite 20
	Speisereste sind zu stark ange-trocknet.	Geschirr vorher einweichen.
	Spülmittelmenge zu gering oder zu groß.	Packungsangaben und Wasserhär-te beachten.
	Geschirr ist nicht optimal einge-räumt.	Geschirrspüler richtig beladen (Sei-te 23)
	Sprüharme können nicht ungehin-dert drehen.	Geschirrspüler richtig beladen. Oberkorb höher stellen, damit ho-hes Geschirr im Unterkorb den obe-ren Spül arm nicht blockiert (Seite Seite 23)
	Düsen der Sprüharme verstopft. Düsen reinigen (Seite Seite 23)
	Wasserdruck zu niedrig. Wasserhahn ganz aufdrehen.
Error-Code E1 Das Wasser läuft zu langsam zu.		Wasserhahn ganz aufdrehen. Wasserdruck ist zu niedrig (Seite Seite 23).
Error-Code E4 Wasser läuft über bzw. aus.		Gerät undicht. Drehen Sie den Was-serhahn zu. Nehmen Sie auslau-fendes Wasser auf. Verständigen Sie unseren TECHNIK-SERVICE, siehe Seite 23.
Error-Code E8 Fehler am Ventil		Defekt am Ventil oder am Strom-kreis. Verständigen Sie unseren TECHNIK-SERVICE, siehe Seite 23.

Unser Service

Bei Rückfragen oder eventueller Fehlfunktion des Geräts wenden Sie sich bitte zunächst an unser EXPERTEN-TEAM.

Im Servicefall wenden Sie sich bitte an unseren TECHNIK-SERVICE.

Damit wir Ihnen schnell helfen können, nennen Sie uns bitte:

Gerätebezeichnung:

hanseatic Geschirrspüler WQP8-J7206K

Bestellnummer:

494 091

EXPERTEN-TEAM

Tel. [phone]

Mo. bis Fr. 7 ^00 – 20 ^00 Uhr, Sa. 8 ^00 – 16 ^00 Uhr

(0,20 €/Anruf Festnetz /

Mobilfunk max. 0,60 €/Anruf)

TECHNIK-SERVICE

Tel. [phone]

(0,20 €/Anruf Festnetz / Mobilfunk max. 0,60 €/Anruf

Hinweis

für unsere Kunden in Österreich:

Bitte wenden Sie sich an die Fachberatungs-Hotline Ihres Versandhauses.

Umweltschutz leicht gemacht

Verpackungs-Tipps

Unsere Verpackungen wer den aus umweltfreundlichen, wiederverwertbaren Materialien hergestellt:

• Außenverpackung aus Pappe
- Formteile aus ge schäum tem, FCKW-freiem Po ly sty rol (PS)
• Folien und Beutel aus Polyäthylen (PE)
- Spannbänder aus Polypropylen (PP).

Sollten es Ihre räumlichen Verhältnisse zulassen, empfehlen wir Ihnen, die Verpackung zumindest während der Garantiezeit aufzubewahren. Sollte das Gerät zur Reparatur eingeschickt oder in eine der Reparatur-Annahmestellen gebracht werden müssen, ist das Gerät nur in der Originalverpackung ausreichend geschützt.

Wenn Sie sich von der Verpackung trennen möchten, entsorgen Sie diese bitte umweltfreundlich.

Entsorgung des Geräts

Altgeräte dürfen nicht in den Hausmüll!

Sollte das Gerät einmal nicht mehr benutzt werden können, so ist jeder

Verbraucher gesetzlich verpflichtet, Altgeräte getrennt vom Hausmüll z.B. bei einer Sammelstelle seiner Gemeinde/seines Stadtteils abzugeben. Damit wird gewährleistet, dass die Altgeräte fachgerecht verwertet und negative Auswirkungen auf die Umwelt vermieden werden.

Deshalb sind Elektrogeräte mit dem links oben abgebildeten Symbol gekennzeichnet.

Weitere Informationen zu diesem Thema fin den Sie auch auf den Service-Seiten unseres aktuellen Hauptkatalogs und auf unserer Internetseite unter der Rubrik „Service“.

Stichwortverzeichnis

A

Abflussquerschnitt 8,10

Ablaufschlauch 8,10

Anschluss, elektrischer 11

Aufstellen 10

Ausräumen 19

Ausschalten 19

B

Bedienelemente 4

Beladen 16

Beläge 22

Besteck-Schublade 16

Bestellnummer 23

E

Einschalten 18

Elektrischer Anschluss 11

Entsorgung 24

F

Fassungsvermögen 26

Fehlersuchtabelle 22

Frost 8

G

Gerätebezeichnung 23

Geschirr ergänzen 18

Geschirrspüler

ausrichten 12

beladen 16

einschalten 18

Geschirrspülmittel einfüllen 17

Geschirr, ungeeignetes 17

Gewitter 8

H

Halbe Beladung 18

Härtegrad

einstellen 14

ermitteln 14

K

Klarspüler 13

einfüllen 13

Kontrollanzeige 13

Kondenswasserschutz 12

M

Multi-Tabs 13

N

Nischenmaße 10

0

Oberkorb

Höhe verstellen 16

P

Pflege und Wartung 21

Probleme 22

Produktionsrückstände 14

Programm starten 18

Programmtabelle 20

Programm wechseln 19

R

Regeneriersalz

einfüllen 13

Reinigen, Gerät 21

S

Salz, überschüssiges 14

Schlauch

Ablauf- 8,10

Schlauchlänge 8,9,10

Schlieren 22

Service 23

Sicherheitshinweise 6

Siebe 21

Sprüharme 21

Sprüharm wählen 18

Spülergebnis schlecht 23

Spülmittel einfüllen 17

Spülmittelkammer 17

Standort 10

Starten 18

Startzeit verzögern 18

T

Technik-Service 23

Technische Daten 26

Testlauf 14

Transport 10

U

Umweltschutz 24

V

Vorspülgang 17

W

Wartung 21

Wasser-Ablauf 10

Wasserdruck 9,11,26

Wasserstoppsystem 22

Z

Zulaufschlauch 9,11

Datenblatt für elektrische Haushaltsgeschirrspüler gemäß EU-Richtlinie 1059/2010

Hersteller Hanseatic
Typ/Bezeichnung WQP8-J7206K
Bestellnummer 494 091
Standardgedecke 10
Energieeffizienzklasse ^1 A++
Jährlicher Energieverbrauch ^2 211 kWh
Energieverbrauch des Standardreinigungszyklus	0,75 kWh
Gewichtete Leistungsaufnahme im Aus-Zustand	0,45 W
Gewichtete Leistungsaufnahme im unausgeschalteten Zustand	0,49 W
Jährlicher Wasserverbrauch ^3	2380 l
Trocknungseffizienzklasse ^4	A
Programme, auf die sich die Informationen auf dem Etikett und im Datenblatt beziehen ^5	ECO 50 °C
Programmdauer des Standardreinigungszyklus	170 min.
Luftschallemission	45 dB(A) re 1 pW
Einbauart teilintegriert
Höhe x Breite	84,5 cm x 44,8 cm
Tiefe (mit Anschlüssen) bei geschlossener Tür	60,0 cm
Gewicht (leer)	ca. 50 kg
Netzspannung /Frequenz / Absicherung	230 V~ / 50 Hz / 10 A
Leistungsaufnahme	1930 W
Zulauftemperatur	max. 60 °C
Ablaufhöhe	max. 100 cm
Wasserdruck (Fließdruck)	0,4 – 10 bar, (0,04-1,00 Mpa)

^1 A+++ (höchste Effizienz) bis D (geringste Effizienz)

^2 auf der Grundlage von 280 Standardreinigungszyklen bei Kaltwasserbefüllung und dem Verbrauch der Betriebsarten mit geringer Leistungsaufnahme. Der tatsächliche Energieverbrauch hängt von der Art der Nutzung des Geräts ab.

^3 auf der Grundlage von 280 Standardreinigungszyklen. Der tatsächliche Wasserverbrauch hängt von der Art der Nutzung des Geräts ab.

^4 A (höchste Effizienz) bis G (geringste Effizienz)

5 Dieses Programm ist zur Reinigung normal verschmutzten Geschirrs geeignet und in Bezug auf den kombinierten Energie- und Wasserverbrauch am effizientesten.

Das Gerät entspricht den harmonisierten europäischen Normen sowie den Richtlinien in der jeweils bei Lieferung aktuellen Fassung:

– Niederspannung 2006/95/EC

– Elektromagnetische Verträglichkeit 204/108/EC

– Umweltgerechte Gestaltung energieverbrauchsrelevanter Produkte 2009/125/EG

Hinweis: Die oben genannten Werte sind normgemäß unter genau festgelegten Betriebsbedingungen gemessen worden. Die Ergebnisse können je nach Menge und Verschmutzung des Geschirrs, Wasserhärte, Spülmittelmenge etc. stark abweichen.

Notizen

Notizen
