BEDIENUNGSANLEITUNG WQP8-J7710E Hanseatic

Hanseatic Geschirrspüler teilintegrierbar

Inhaltsverzeichnis

Lieferung 3

Lieferumfang 3

Lieferumfang kontrollieren .... 3

Bedienblende, Geräteteile und Zubehör. . . . . 4

Sicherheit 6

Bestimmungsgemäßer Gebrauch ..... 6

Begriffserklärung 6

Sicherheitshinweise 6

Erstinbetriebnahme 10

Reinigungsmittel 11

Multitabs verwenden 11

Geschirrspülmittel einfüllen 11

Klarspüler einfüllen 12

Regeneriersalz einfüllen 13

Geschirrspüler beladen 14

Ungeeignetes Geschirr 14

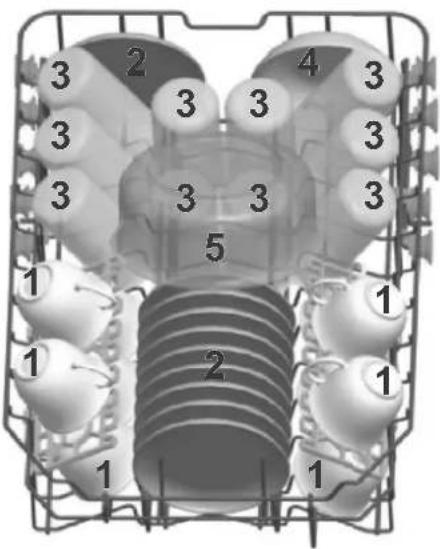

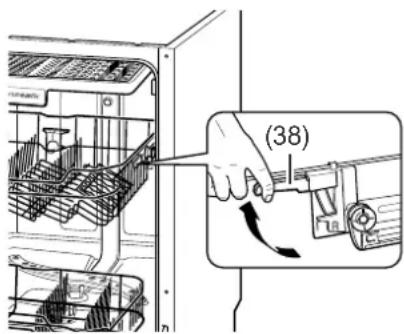

Oberer Geschirrkorb 14

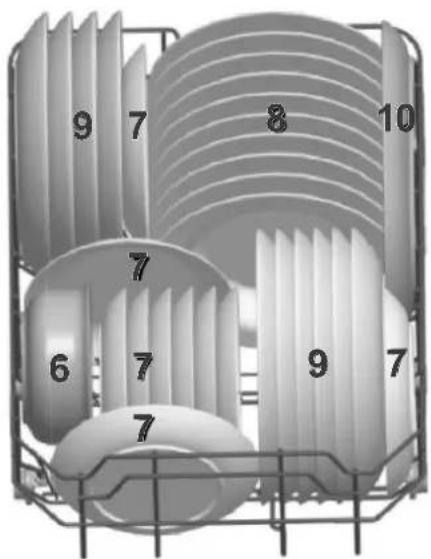

Unterer Geschirrkorb 15

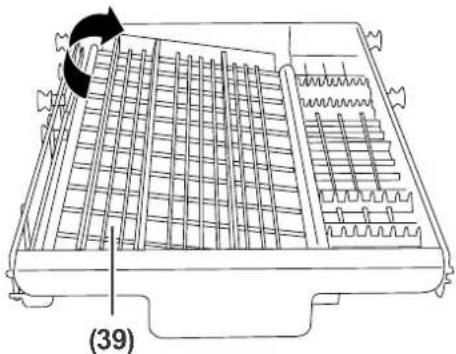

Besteckschublade 15

Programme und zusätzliche Optionen ..... 17

Geschirrspüler einschalten ..... 17

Programm wählen 17

Halbe Beladung 17

Startzeit verzögern 17

Programm starten 17

Geschirr nachträglich hinzustellen ..... 18

Programm wechseln 18

Kindersicherung 19

Geschirrspüler ausräumen und ausschalten . 20

Programmtabelle 21

Pflege und Reinigung 22

Gerätefront reinigen 22

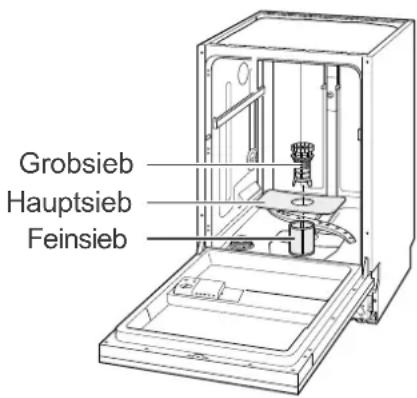

Siebe reinigen 22

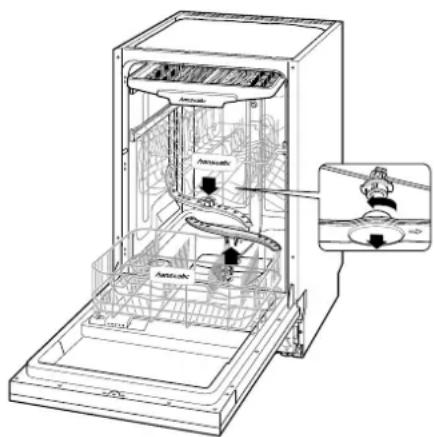

Sprüharme reinigen 23

Komplettreinigung 23

Schutz vor Frostschäden 23

Installation 24

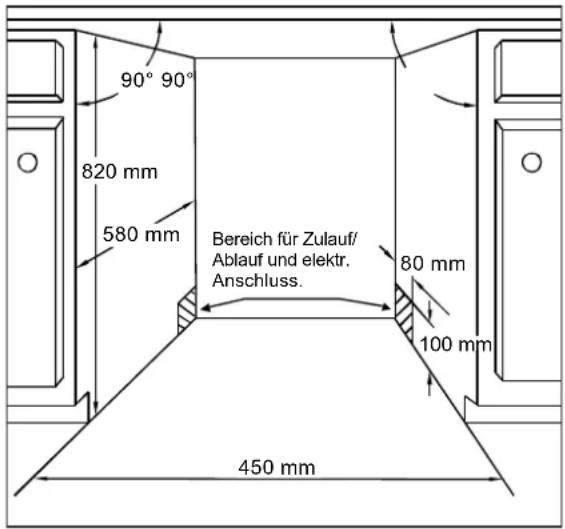

Geeigneten Standort wählen 24

Ablaufschlauch anschließen lassen ..... 24

Zulaufschlauch anschließen 25

Einbau und Montage 26

Geschirrspüler einbauen 26

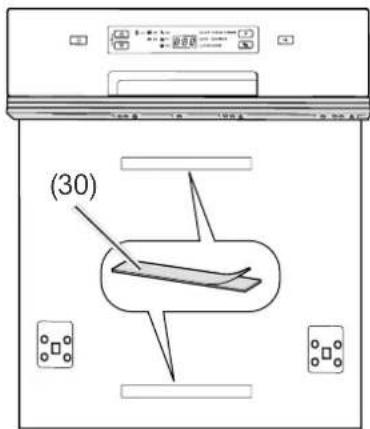

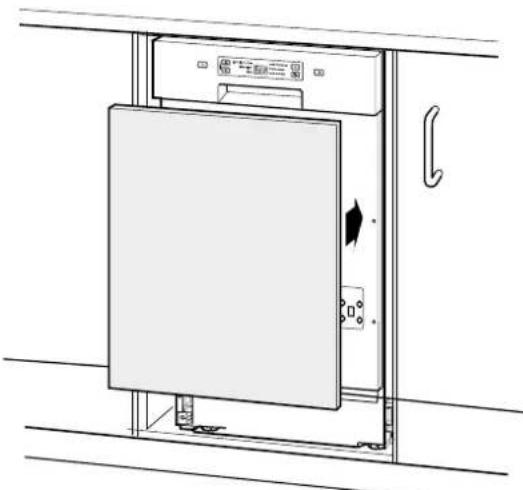

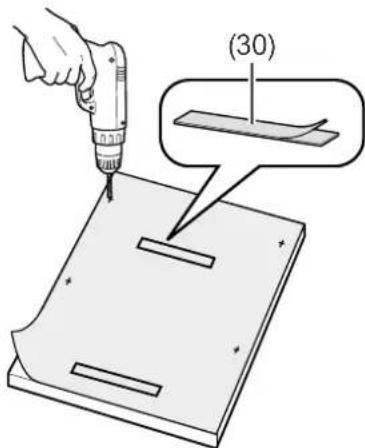

Möbelfrontplatte montieren ..... 27

Anschließen und einstellen 29

Geschirrspüler elektrisch anschließen ....29

Gängigkeit der Tür einstellen ..... 29

Härtegrad des Wassers ..... 29

Fehlersuchtabelle 31

Service 34

Beratung, Bestellung und Reklamation . . . . 34

Reparaturen und Ersatzteile ..... 34

Umweltschutz 35

Gerät entsorgen 35

Verpackungstipps 35

Technische Daten 36

Informationen zur Installation fi nden Sie ab Seite 24.

Bevor Sie das Gerät benutzen, lesen Sie bitte zuerst die Sicherheitshinweise und die

Gebrauchsanleitung aufmerksam durch. Nur so können Sie alle Funktionen sicher und zuverlässig nutzen. Beachten Sie unbedingt auch die nationalen Vorschriften in Ihrem Land, die zusätzlich zu den in dieser Anleitung genannten Vorschriften gültig sind.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf. Geben Sie alle Sicherheitshinweise und Anweisungen an den nachfolgenden Verwender des Produkts weiter.

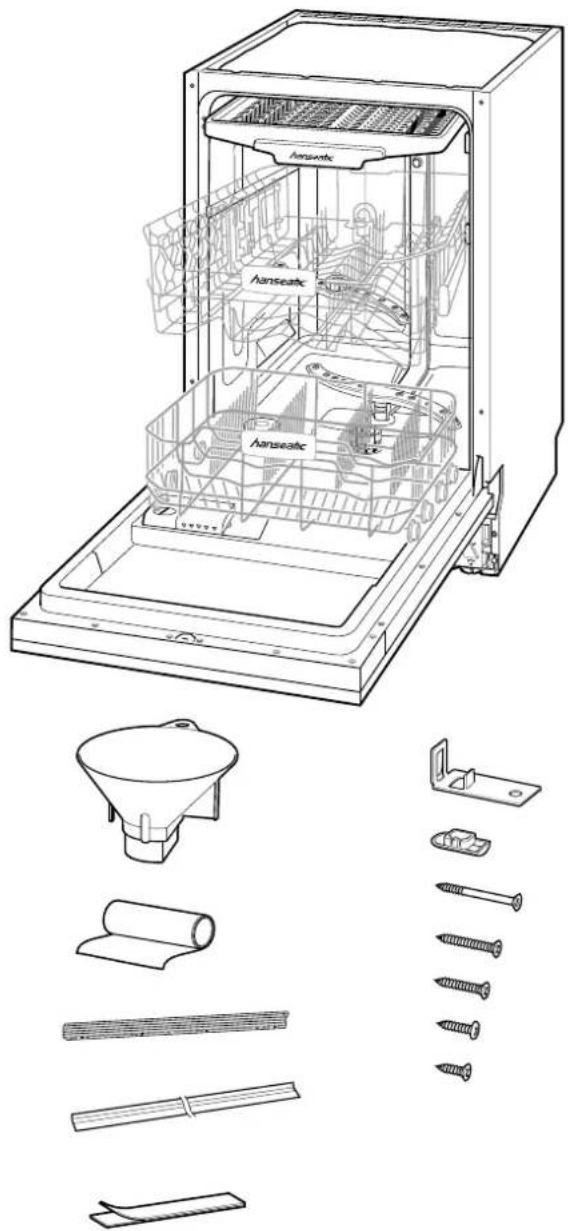

Lieferung

1× Geschirrspüler WQP8-J7710E teilintegrierbar

Zubehör und Montageteile

1× Einfülltrichter für Regeneriersalz
1× Folie zum Schutz der Arbeitsplatte vor Kondenswasser
5× Zierleiste zur Anpassung an die Möbelfront
2× Abschlussprofil
2× Klettband zur Montage einer Möbelfrontplatte
2× Montagewinkel zur Befestigung des Geschirrspülers an der Arbeitsplatte
2× Abdeckkappe für Bohrungen
4× Schraube zur Montage der Möbelfrontplatte
div. Schrauben zur Befestigung des Geschirrspülers an den Küchenmöbeln
1× Wasserhärte-Teststreifen
1× Bohrschablone zur Montage der Möbelfrontplatte
1× Gebrauchsanleitung

Lieferumfang kontrollieren

1. Transportieren Sie das Gerät an einen ge- eigneten Standort und packen Sie es aus (siehe „Erstinbetriebnahme“ auf Seite 10).
2. Prüfen Sie, ob die Lieferung vollständig ist.
3. Kontrollieren Sie, ob das Gerät Transportschäden aufweist.
4. Sollte die Lieferung unvollständig sein oder das Gerät einen Transportschaden aufweisen, nehmen Sie bitte Kontakt mit unserem Service auf (siehe „Service“ auf Seite 34).

WARNUNG!

Gerät nicht in Betrieb nehmen, wenn es einen sichtbaren Schaden aufweist.

Bedienblende, Geräteteile und Zubehör

(1) (2) (3) (7)(4) (5) (9)(6) (8) AUTO STARK NORMAL ECO 90 MINUTEN GLÄSER KURZ P (13) (11)(12) (10)

(14) (15) (16) (17) (18) (19)

(20) (21) (22) (23)

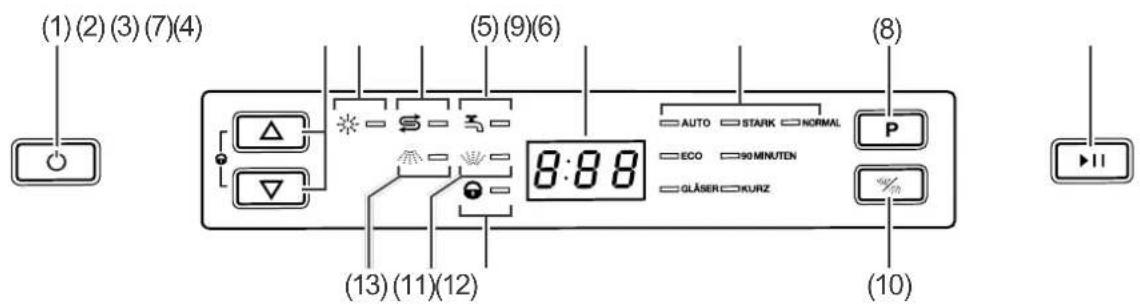

Bedienblende

(1) ⏻ Gerät ein- oder ausschalten

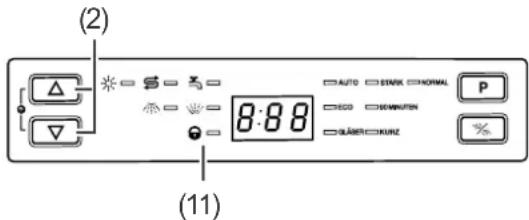

(2) △▽○ Startzeit-Verzögerung einstellen / Kindersicherung ein-/ausschalten
(3) ✱ Wenn an, Klarspüler nachfüllen
(4) Ⓧ Wenn an, Regeneriersalz nachfüllen
(5) ↗ Wenn an, Wasserhahn auf drehen
(6) Display
(7) Programme
(8) P Programm wählen
(9) ▶II Programm starten / unterbrechen / fortsetzen
(10) 📋/ 🌐 Sprüharm wählen bei halber Beladung
(11) Ⓤ Wenn an, Kindersicherung eingeschaltet
(12) Wenn an, oberer Sprüharm aktiviert
(13) Wenn an, unterer Sprüharm aktiviert

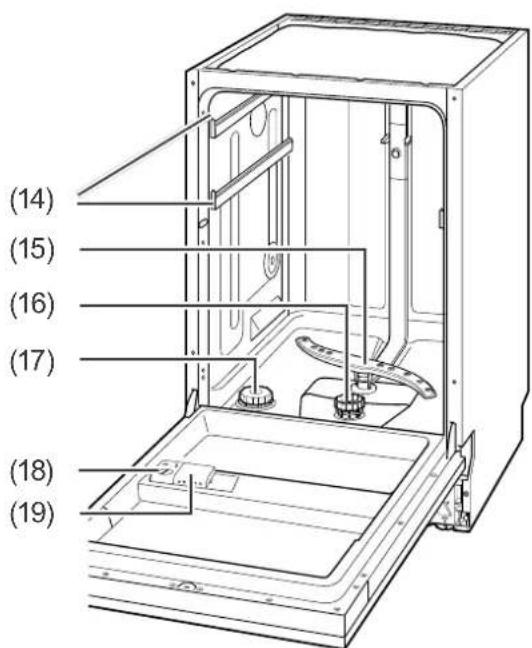

Innenraum

(14) Teleskopschiene
(15) Unterer Sprüharm
(16) Siebe

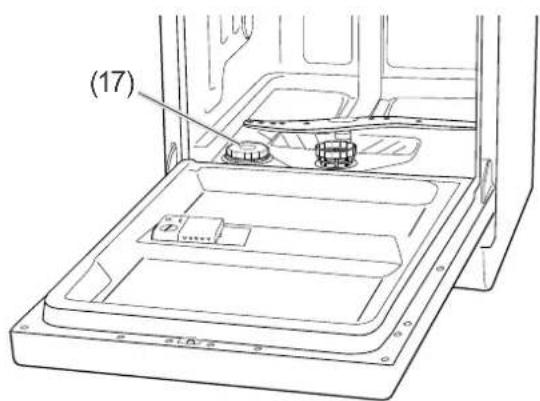

(17) Regeneriersalz-Kammer

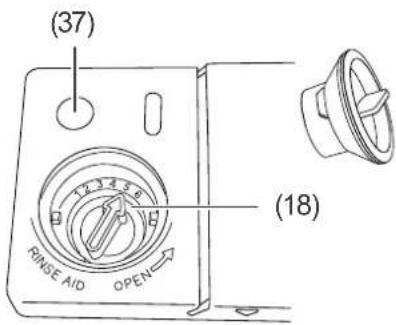

(18) Klarspüler-Kammer
(19) Geschirrspülmittel-Kammer
(20) Besteckschublade
(21) Oberer Geschirrkorb („Oberkorb“) mit Sprüharm
(22) Oberer Sprüharm
(23) Unterer Geschirrkorb („Unterkorb“)

(24) (25) (26)

(27) (28) (29) (30) (31) (32) (33) (34) (35)

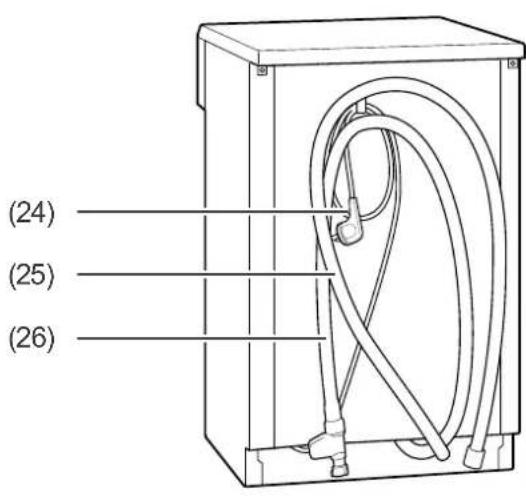

Rückseite

(24) Netzkabel mit Netzstecker
(25) Ablaufschlauch
(26) Zulaufschlauch

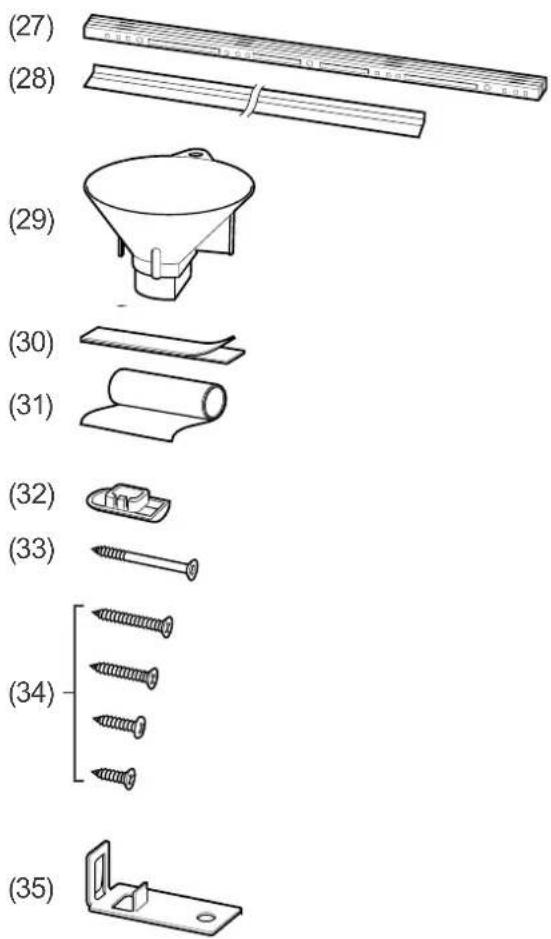

Zubehör und Montagematerial

(27) Zierleisten zum Schließen der Lücke zwischen Blende und Möbelfrontplatte

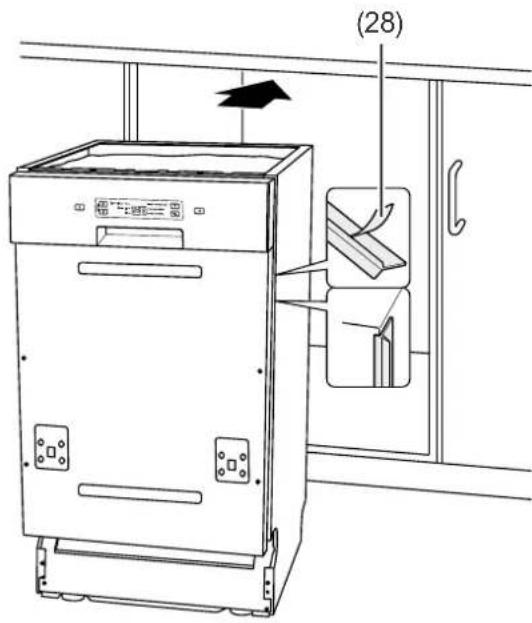

(28) 2 Abschlussprofile
(29) Regeneriersalz-Einfülltrichter
(30) 2 Klettbänder
(31) Kondenswasser-Schutzfolie

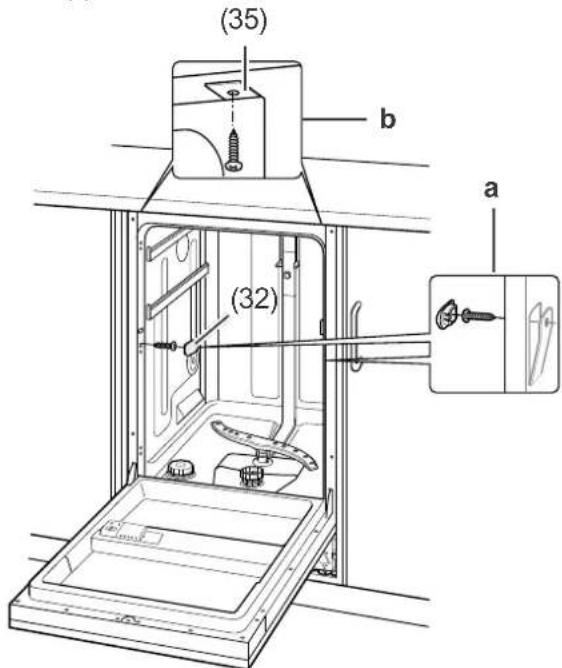

(32) 2 Abdeckkappen für Bohrungen
(33) 4 Schrauben zur Montage der Möbelfrontplatte
(34) Schrauben zur Befestigung des Geräts an den Küchenmöbeln links und rechts bzw. der Arbeitsplatte

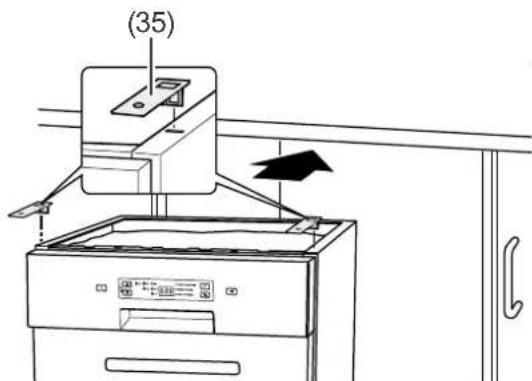

(35) 2 Montagewinkel zur Befestigung des Geschirrspülers an der Arbeitsplatte

Sicherheit

Bestimmungsgemäßer Gebrauch

Der Geschirrspüler ist ausschließlich zum Spülen von Geschirr in haushaltsüblichen Mengen konzipiert. Er ist nur zur Verwendung im privaten Haushalt bestimmt.

Verwenden Sie den Geschirrspüler nur wie in dieser Gebrauchsanleitung beschrieben. Jede andere Verwendung gilt als nicht bestimmungsgemäß und kann zu Sachschäden oder sogar zu Personenschäden führen. Der Hersteller übernimmt keine Haftung für Schäden, die durch nicht bestimmungsgemäßen Gebrauch entstanden sind.

Begriffserklärung

FolgendeSignalbegriffefi nden Sie in dieser Gebrauchsanleitung.

WARNUNG!

Dieser Signalbegriff bezeichnet eine Gefährdung mit einem mittleren Risikograd, die, wenn sie nicht vermieden wird, den Tod oder eine schwere Verletzung zur Folge haben kann.

! VORSICHT!

Dieser Signalbegriff bezeichnet eine Gefährdung mit einem niedrigen Risikograd, die, wenn sie nicht vermieden wird, eine geringfügige oder mäßige Verletzung zur Folge haben kann.

HINWEIS

Dieser Signalbegriff warnt vor möglichen Sachschäden.

Dieses Symbol verweist auf nützliche Zusatzinformationen.

Sicherheitshinweise

In diesem Kapitel fi nden Sie allgemeine Sicherheitshinweise, die Sie zu Ihrem eigenen Schutz und zum Schutz Dritter stets beachten müssen. Beachten Sie zusätzlich die Warnhinweise in den einzelnen Kapiteln zu Installation, Einbau und Montage etc.

Risiken im Umgang mit elektrischen Haushaltsgeräten

Stromschlaggefahr!

Das Gerät arbeitet mit 220 – 240 V\~ / 50 Hz Netzspannung. Das Berühren von spannungsführenden Teilen kann zu schweren Verletzungen oder zum Tod führen.

■ Gerät nur in Innenräumen verwenden.
Nicht in Feuchträumen oder im Regen betreiben.
■ Gerät nicht in Betrieb nehmen oder weiter betreiben,
■ wenn es sichtbare Schäden aufweist, z. B. die Anschlussleitung defekt ist.
■ wenn es Rauch entwickelt oder verbrannt riecht.
- ungewohnte Geräusche von sich gibt. In diesen Fällen Netzstecker aus der Steckdose ziehen und Gerät reparieren lassen (siehe „Service“ auf Seite 34).

- Prüfen, ob seitens des zuständigen Stromversorgers Vorschriften beste hen, die den Anschluss von Geschirrspülern betreffen. Wir empfehlen die Verwendung eines pulssensitiven Fehlerstrom-Schutzschalters (FI-Schalter).

• Gerät, Netzstecker und Netzkabel von offenem Feuer und heißen Flächen fernhalten.
  ■ Netzkabel nicht knicken oder klemmen und nicht über scharfe Kanten legen. Die Folge kann ein Kabelbruch sein.

• Wenn das Netzkabel des Geräts beschädigt ist, muss es durch den Hersteller, dessen Kundendienst oder eine qualifi - zierte Fachkraft ausgetauscht werden.

• Gerät nicht mit einer externen Zeitschaltuhr oder einem separaten Fernwirksystem betreiben.
  ■ Keine Gegenstände in oder durch die Gehäuseöffnungen stecken und sicherstellen, dass auch Kinder keine Gegenstände hinein stecken können.
  ■ Netzstecker nie am Netzkabel aus der Steckdose ziehen, immer den Netzstecker selbst anfassen.
  ■ Netzstecker niemals mit feuchten Händen anfassen.
  ■ Netzkabel und Netzstecker nie in Wasser oder andere Flüssigkeiten tauchen.
  ■ Im Fehlerfall sowie vor Reinigung und Wartung den Netzstecker ziehen.
  ■ Eingriffe und Reparaturen am Gerät dürfen ausschließlich autorisierte Fachkräfte vornehmen, so wie unser Service (siehe „Service“ auf Seite 34).

Eigenständige Reparaturen an dem Gerät können Sach- und Personenschäden verursachen, und die Haftungs- und Garantieansprüche verfallen. Niemals versuchen, das defekte – oder vermeintlich defekte – Gerät selbst zu reparieren.

• Bei Reparaturen dürfen ausschließlich Teile verwendet werden, die den ursprünglichen Gerätedaten entsprechen. In diesem Gerät befin den sich elektrische und mechanische Teile, die zum Schutz gegen Gefahrenquellen unerlässlich sind.
• Gerät niemals mit einem Hochdruck- oder Dampfreiniger reinigen.
  ■ Gerät regelmäßig auf Schäden prüfen.

Brandgefahr!

Unsachgemäßer Umgang mit dem Gerät kann zu einem Brand und zu Sachschäden führen.

- Gerät nur an eine ordnungsgemäß installierte Schutzkontakt-Steckdose anschließen. Der Anschluss an eine Steckdosenleiste oder eine Mehrfachsteckdose ist unzulässig.

Verletzungsgefahr!

Unsachgemäßer Umgang mit dem Gerät kann zu Verletzungen führen.

■ Das Gerät ist schwer und unhandlich. Bei Transport, Einbau und Montage die Hilfe einer weiteren Person in Anspruch nehmen.
■ Den Geschirrspüler nur so anheben, wie es auf der Verpackung gezeigt wird.
■ Alle Hindernisse auf dem Transportweg und dem Aufstellort beseitigen, wie z. B. Türen öffnen und auf dem Boden liegende Gegenstände wegräumen.
- Geöffnete Tür nicht als Trittbrett, Sitz oder zum Abstützenverwenden. Darauf achten, dass Kinder oder Haustiere sich nicht auf die geöffnete Tür stellen bzw. setzen.

Risiken für bestimmte

Personengruppen

Gefahr für Kinder und Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten!

■ Dieses Gerät kann von Kindern ab 8 Jahren sowie von Personen mit reduzierten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und/oder Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs unterwiesen wurden

und die daraus resultierenden Gefahren verstanden haben.

■ Reinigung und Wartung dürfen nicht durch Kinder durchgeführt werden, es sei denn, sie werden beaufsichtigt.

Für Kinder jeden Alters gelten weitere Vorsichtsmaßnahmen.

• Kinder nicht mit der Verpackungsfolie spielen lassen. Sie können sich darin verfangen oder ersticken.
  ■ Kinder dürfen nicht mit dem Gerät spielen.
  ■ Verhindern, dass Kinder Kleinteile vom Gerät abziehen oder aus dem Zubehörbeutel nehmen und in den Mund stecken. Sie könnten daran ersticken.

Risiken im Umgang mit Geschirrspülern

Explosionsgefahr!

Lösungsmittel können ein explosives Gemisch bilden.

■ Füllen Sie niemals Lösungsmittel in das Gerät.

Vergiftungsgefahr!

Geschirrspülmittel, Klarspüler und Regenerier salz können gesundheitsschädlich sein.

■ Diese Mittel für Kinder und Haustiere unzugänglich aufbewahren.
■ Das Wasser im Innenraum des Geräts nie als Trinkwasser benutzen.

Verletzungsgefahr!

Messer und andere spitze und scharfkantige Teile können Verletzungen verursachen.

■ Spitze und scharfkantige Gegenstände mit der spitzen oder scharfen Seite nach unten in den Besteckkorb legen.

■ Darauf achten, dass Kinder verletzende Teile dieser Art nicht in das Gerät einräumen.
- Das Gerät so einräumen, dass beim nächsten Öffnen und Herausziehen der Geschirrkörbe keine verletzenden Teile aus den Geschirrkörben fallen.

Verbrühungsgefahr!

Durch das heiße Spülwasser heizen sich das Geschirr und der Innenraum auf und heißer Wasserdampf entsteht. Berührungen damit können zu Verbrühungen führen.

• Öffnen des Geräts während des Betriebs möglichst vermeiden.
  ■ Beim Öffnen der Tür während des Betriebs Tür nur am Griff anfassen. Sicherheitsabstand zum Gerät einhalten, um austretendem Wasserdampf auszuweichen.
  ■ Das Geschirr, das Besteck und den Innenraum des Geräts nicht direkt nach Beendigung des Programms anfassen.

Stolpergefahr!

Die offenstehende Tür des Geräts wird schnell zur Stolperfalle.

■ Tür nach jeder Nutzung schließen.
■ Tür zum Abkühlen nur leicht geöffnet lassen.

Beschädigungsgefahr!

Unsachgemäßer Umgang mit dem Gerät kann zu Beschädigungen führen.

■ Gerät nie längere Zeit unbeaufsichtigt lassen, wenn der Wasserhahn geöffnet ist.
■ Bei Frost, Gewitter oder Urlaub den Netzstecker aus der Steckdose ziehen und den Wasserhahn schließen.
■ Bei Frostgefahr den Zulaufschlauch lösen und das Wasser ablaufen lassen.
■ Nur Regeneriersalz verwenden, das für Geschirrspüler geeignet ist.

■ Regeneriersalz erst direkt vor dem nächsten Hauptspülgang einfüllen, da übergelaufenes Regeneriersalz den Dichtungen und Sieben des Geräts schaden kann.
■ Verschüttetes Regenerier salz sofort mit einem feuchten Tuch entfernen, da sonst die Edelstahl oberfl äche angegriffen wird.
■ Nur für das Gerät geeignete Geschirrspülmittel und Klarspüler verwenden.
- Übergelaufenen Klarspüler sofort abwischen, da es sonst zu erhöhter Schaumbildung und somit zur Beeinträchtigung der Spülergebnisse kommen kann.
■ Gerät nicht überladen.
■ Oberen Geschirrkorb ganz nach oben stellen, wenn sich im unteren Geschirrkorb sehr hohes Geschirr befindet, da sonst der obere Sprüharm blockiert wird.

Die Türdichtung ist empfändlich gegen Öl und Fett.

■ Türdichtungen nicht einfetten.

Die Oberfl ächen werden durch ungeeignete Reinigungsmittel beschädigt.

■ Keine scharfen, lösemittelhaltigen oder schmirgelnden Reinigungsmittel verwenden.

Das Gerät ist für einen Wasserdruck von 0,4–10 bar (0,04–1,00 MPa, 40–100 N/cm²) ausgelegt.

■ Bei höherem Wasserdruck einen Druckminderer installieren. Im Zweifelsfall beim Wasserwerk nach dem Wasserdruck erkundigen.

- Gerät niemals an den Was ser hahn oder die Mischarmatureines Heißwasserbereitersanschließen (Durchlauferhitzer, druckloser Boileretc.).

■ Zulaufschlauch knickfrei verlegen und sorgfältig anschließen.

■ Zulaufschlauch nicht durchschneiden. Er enthält elektrische Bauteile! Wenn der Zulaufschlauch beschädigt ist, Zulaufschlauch durch einen Fachmann ersetzen lassen.
■ Zulaufschlauch nicht unter Wasser tauchen.
■ Keinen alten oder bereits vorhandenen Zulauf- oder Ablaufschlauch verwenden.

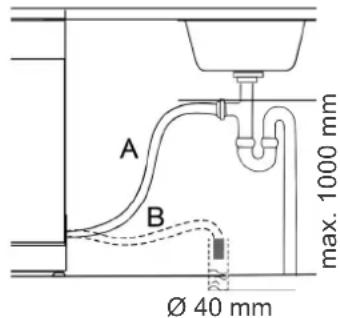

■ Sicherstellen, dass mindestens ein Abfl ussquerschnitt von 40 mm vorhanden ist, damit das Wasser immer frei abgepumpt werden kann.
■ Sicherstellen, dass der Ablaufschlauch nicht beschädigt oder geknickt ist.
■ Ablaufschlauch nicht selbst anschließen, sondern den Ablaufschlauch von einer Sanitärfachkraft anschließen lassen.

Informationen zum Einbau und Anschluss des Geschirrspülers finden Sie ab Seite 26.

Erstinbetriebnahme

Bevor Sie den Geschirrspüler zum ersten Mal nutzen, führen Sie einen Testlauf durch. Dadurch werden Produktionsrückstände und überschüssiges Regeneriersalz entfernt und Sie testen die einwandfreie Funktion des Geschirrspülers. Führen Sie den Testlauf ohne Geschirrspülmittel und Geschirr durch.

1. Wasserhahn ganz aufdrehen.
2. Geschirrspülertür schließen.

1. Geschirrspüler mit Taste (1) Einschalten. Es ertönt eine Signalton, und das Display (6) leuchtet auf. Das Programm ECO ist ausgewählt.

2. Mit Taste (8) P das Programm 60 Minuten auswählen.

3. Programm starten: Taste (9) ▶ II drücken. Das Programm beginnt nach einigen Sekunden. Das Display zeigt die Restlaufzeit des aktuellen Programms an.

4. Auf Wasseraustritt und ungewöhnliche Geräusche achten.

5. Nach Programmende ertönt erneut ein Signalton. Geschirrspüler mit Taste (1) ⏻ ausschalten.

6. Tür leicht öffnen, damit die feuchte Luft besser entweichen kann.

7. Wasserhahn zudrehen. Der Testlauf ist damit abgeschlossen.

Wenn kein Wasser ausgetreten ist und keine ungewöhnlichen Geräusche aufgetreten sind, ist der Geschirrspüler betriebsbereit und Sie können die Reinigungsmittel einfüllen und Geschirr in den Geschirrspüler einräumen (siehe „Reinigungsmittel“ auf Seite 11) und (siehe „Geschirrspüler beladen“ auf Seite 14).

Reinigungsmittel

WARNUNG!

Vergiftungsgefahr!

Der Verzehr von Geschirrspülmittel, Klarspüler, Multitabs oder Regeneriersalz ist gesundheitsgefährdend – es besteht Vergiftungsgefahr!

■ Diese Mittel für Kinder und Haustiere unzugänglich aufbewahren.
■ Das Wasser aus dem Geschirrspüler nicht als Trinkwasser benutzen.

Multitabs verwenden

Viele Multitabs enthalten schon Geschirrspülmittel, Regeneriersalz und Klarspüler, sodass Sie diese drei Mittel nicht separat einfüllen müssen.

In diesem Fall können Sie die Anzeigen für fehlenden Klarspüler und fehlendes Regeneriersalz ignorieren.

Wenn Ihr Wasser im Härtebereich „weich“ bis „mittel“ liegt, liefern Multitabs gute Spülergebnisse (siehe „Härtegrad des Wassers“ auf Seite 29). Wenn Ihr Wasser im Härtebereich „hart“ liegt, empfehlen wir, auf Multitabs zu verzichten und stattdessen Geschirrspülmittel, Regeneriersalz und Klarspüler einzeln einzufüllen.

Wenn Sie das Programm „Kurz“ verwenden, kann es passieren, dass sich die nicht komplett auflöst. Um ein optimales Spülergebnis zu erzielen, benutzen Sie für kurze Programme Geschirrspülmittel (siehe „Programmtabelle“ auf Seite 21).

(36)

1. Riegel (36) drücken. Die Geschirrspülmittel-Kammer (19) öffnet sich.

(19)

1. Multitab in die Geschirrspülmittel-Kammer (19) legen.
2. Deckel der Geschirrspülmittel-Kammer (19) zuschieben, bis der Riegel (36) wieder einrastet.

Geschirrspülmittel einfüllen

Verwenden Sie ausschließlich Geschirrspülmittel, das speziell für Geschirrspüler bestimmt ist. Führen Sie vor der ersten Nutzung einen Testlauf ohne Geschirrspülmittel durch (siehe „Erstinbetriebnahme“ auf Seite 10).

Die erforderliche Menge an Geschirrspülmittel können Sie der Programmtabelle (siehe „Programmtabelle“ auf Seite 21) entnehmen.

Bei wenig Geschirr (halbe Befüllung des Geschirrspülers) weniger Ge schirrspülmittel verwenden.

Multitab

(36)

1. Riegel (36) drücken, um die Geschirrspül-mittel-Kammer (19) zu öffnen.

(19)

1. Geschirrspülmittel in die Geschirrspülmittel-Kammer (19) einfüllen.

2. Deckel der Geschirrspülmittel-Kammer (19) zuschieben, bis der Riegel (36) wieder einrastet.

Klarspüler einfüllen

HINWEIS

Beschädigungsgefahr!

Eine Überdosis Klarspüler kann zu erhöhter Schaumbildung und zur Beeinträchtigung der Spülergebnisse führen.

■ Übergelaufenen Klarspüler sofort abwischen.
■ Markierung für die maximale Einfüllmenge („max“) in der Klarspüler-Kammer beachten.

Durch Verwendung ungeeigneter Substanzen kann der Geschirrspüler beschädigt werden.

- Nur für Geschirrspüler geeigneten Klarspüler in die Klarspüler-Kammer füllen.

Klarspüler sorgt für fleckenloses Geschirr und beschleunigt den Trocknungsprozess. Der eingefüllte Klarspüler wird während des Betriebs automatisch dosiert.

Füllen Sie vor der ersten Nutzung und bei Aufleuchten der Anzeige ✉ (3) Klarspüler ein.

(37) RINSE AID OPEN (18)

1. Die Klarspüler-Kammer (18) befindet sich in der Türinnenseite.
   Den Deckel eine Achtelumdrehung gegen den Uhrzeigersinn drehen und herausnehmen.
2. So viel Klarspüler einfüllen, bis sich das Sichtfenster (37) schwarz färbt.
   Verschütteten Klarspüler sofort abwischen, um die Spül ergebnisse nicht zu beeinträchtigen und erhöhte Schaumbildung zu vermeiden.
3. Der Klarspüler ist auf Dosierung „4“ vor- eingestellt. Wir empfehlen, diese Einstel- lung vorerst zu übernehmen.
4. Wenn das Geschirr nach der ersten Reinigung

- matt und fleckig ist: Dosierung erhöhen. Dazu den in der Klarspüler-Kammer (18) befindlichen Pfeil im Uhrzeigersinn auf die gewünschte Einstellung, z. B. auf „5“, drehen.

– klebrig ist und Schlieren aufweist: Dosierung verringern. Dazu den in der Klarspüler-Kammer (18) befindlichen Pfeil gegen den Uhrzeigersinn auf die gewünschte Einstellung, z. B. auf „3“, drehen.

1. Deckel der Klarspüler-Kammer (18) wieder einsetzen und festdrehen.

Regeneriersalz einfüllen

! HINWEIS

Beschädigungsgefahr!

Durch falsche Handhabung des Regeneriersalzes können der Geschirrspüler und seine Edelstahl-Oberfl ä che beschädigt werden.

■ Ausschließlich Regene salzr verwenden, das für Geschirrspüler bestimmt ist.
■ Verschüttetes Regene riersalz sofort mit einem feuchten Tuch entfernen.
■ Unmittelbar nach dem Einfüllen des Regeneriersalzes ein Programm starten, da übergelaufenes Salz den Dichtungen und Sieben des Geschirrspülers schaden kann.

Füllen Sie Regeneriersalz ein:

• bei Wasserhärte „mittel“ bis „hart“,
  – vor der ersten Nutzung des Geschirrspülers,
• wenn die Anzeig (4) Regeneriersalz aufleuchtet.

1. Unteren Geschirrkorb (23) herausnehmen.

(17)

1. Deckel der Regeneriersalz-Kammer (17) gegen den Uhrzeigersinn aufdrehen und abnehmen.
2. Bei der ersten Nutzung: 1,5 l Wasser in die Regeneriersalz-Kammer (17) einfüllen, damit das Regeneriersalz nicht verklumpt.

SALZ

1. Regeneriersalz-Einfülltrichter (29) auf die Öffnung der Regeneriersalz-Kammer (17) setzen.
2. Regeneriersalz bis zum Rand der Regeneriersalz-Kammer (17) einfüllen (ca. 1,5 kg).
3. Regeneriersalz mit einem Löffelstiel oder Ähnlichem umrühren.
4. Deckel Deckel auf die Regeneriersalz-Kammer (17) legen und im Uhrzeigersinn festdrehen.
5. Unteren Geschirrkorb (23) wieder einsetzen.
6. Sofort ein Programm starten bzw. bei der ersten Nutzung sofort einen Testlauf durchführen (siehe „Erstinbetriebnahme“ auf Seite 10).

Geschirrspüler beladen

HINWEIS

Beschädigungsgefahr!

Lange Gegenstände, die aus den Geschirrkörben hinausragen, können die Sprüharme blockieren. Das Geschirr wird nur unzureichend gereinigt.

■ Lange Gegenstände ausschließlich waa- gerecht in die Geschirrkörbe legen.
■ Geschirr so in den Geschirrkörben platzieren, dass keines der Gegenstände beim nächsten Öffnen des Geschirrspülers oder während des Betriebs aus den Geschirrkörben rutschen kann.
■ Die Höhenverstellung des oberen Geschirrkorbs nutzen.

Entfernen Sie grobe und stark klebende Speisereste vom Geschirr, damit die Siebe und Filter nicht verstopfen. Weichen Sie Geschirr mit angetrockneten oder angebrannten Speiseresten in Wasser ein, bevor Sie es in den Geschirrspüler stellen. Räumen Sie das Geschirr mit der Öffnung nach unten ein, damit das Wasser ablaufen kann (z. B. bei Gläsern).

Ungeeignetes Geschirr

Folgendes Geschirr und Besteck ist für die Reinigung durch einen Geschirrspüler ungeeignet, da es dadurch beschädigt wird:

– Empfindliche Gläser können matt und milchig werden.
– Bei Geschirr mit Dekor kann das Dekor verblassen.
– Silber kann anlaufen.
– Eloxiertes Aluminium kann abfärben.
– Zinn kann matt werden.
– Holz kann sich verformen oder reißen.
– Horn und wärmeempfindlicher Kunststoff kann sich verformen.
– Der Kleber von geklebten Besteckteilen kann sich ablösen.
- Kunsthandwerkliche St schädigt werden.

- Elektrische Komponenten von Küchengeräten, wie z. B. Mixern, können einen Stromschlag verursachen.

Beachten Sie die Hinweise zum Geschirr in Gebrauchsanleitungen und Datenblättern.

Oberer Geschirrkorb

Nutzen Sie den oberen Geschirrkorb (21) für kleines und mittelgroßes Geschirr. Weiteren Stauraum erhalten Sie, indem Sie die Tassenablagen ausklappen. Zudem ist der obere Geschirrkorb (21) höhenverstellbar, sodass Sie ihn weiter nach oben setzen können, wenn sich größere Geschirrteile im unteren Geschirrkorb (23) befinden.

Höhe des oberen Geschirrkorbs ändern

1. Oberkorb (21) weit herausziehen.

(38)

1. Die farbigen Hebel (38) auf beiden Seiten hochziehen und Oberkorb (21) bis zum Anschlag anheben bzw. senken.

2. Hebel (38) loslassen.

Oberen Geschirrkorb einräumen

Die nachfolgende Grafik zeigt, wie der obere Geschirrkorb (21) optimal beladen wird.

1: Tassen
4: kleine Schale
2: Untertassen 5: Servierschale
3: Gläser

3 2 3 3 3 3 4 3 3 3 3 5 1 1 1 2 1 1

Unterer Geschirrkorb

Nutzen Sie den unteren Geschirrkorb (23) für großes Geschirr wie Teller, Töpfe und Pfannen. Die nachfolgende Grafik zeigt, wie der untere Geschirrkorb (23) optimal eingeräumt wird.

6: mittelgroße Schale 9: Suppenteller
7: Desserteller 10: Servierplatte
8: flache Teller

9 7 8 10 6 7 9 7 7

Wenn Sie Töpfe und Pfannen statt Teller in den Geschirrkorb einräumen möchten, können Sie die hinteren Stachelreihen umklappen.

Besteckschublade

VORSICHT!

Verletzungsgefahr!

Unsachgemäßes Beladen der Besteckschublade kann zu Verletzungen beim Ausräumen der Besteckschublade führen.

■ Darauf achten, dass die Schneiden der Messer nach unten und die Spitzen nach hinten zeigen.

Optimale Spülergebnisse erreichen Sie, wenn Sie zwischen dem einzelnen Besteck Zwischenräume lassen. Legen Sie langes Besteck in die Mitte.

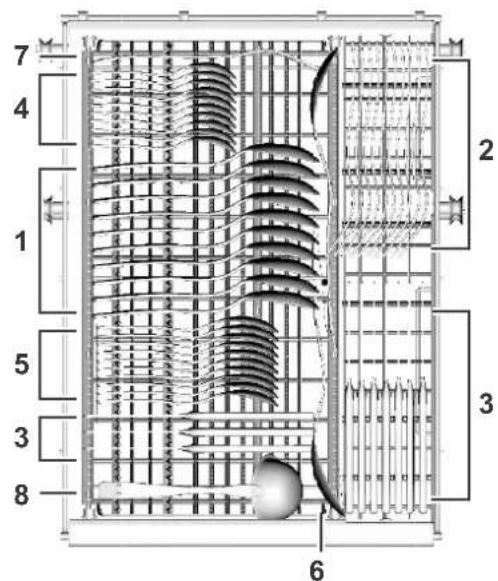

Die folgende Grafik zeigt, wie Sie die Besteckschublade (20) idealerweise befüllen.

1: Suppenlöffel 5: Dessertlöffel
2: Gabeln 6: Servierlöffel
3: Messer 7: Serviergabel
4: Teelöffel 8: Soßenlöffel

7 4 1 5 3 8 2 3 6

Besteckschublade anwinkeln

Sie können das linke Rost (39) in der Besteck- schublade (20) anwinkeln, sodass Wasser besser vom Besteck abfließen kann.

1. Oberkorb (21) weit herausziehen.

1. Linkes Rost (39) so nach oben ziehen, dass die Außenseite des Rosts einen Halbkreis im Uhrzeigersinn vollzieht.

Programme und zusätzliche Optionen

Geschirrspüler einschalten

1. Wasserhahn ganz aufdrehen.
2. Geschirrspülertür schließen.

1. Geschirrspüler mit Taste (1) Einschalten. Es ertönt ein Signalton, und das Display (6) leuchtet auf. Das Programm ECO ist ausgewählt.

Programm wählen

Sie können zwischen 7 Programmen wählen, je nach Art oder Menge des Geschirrs oder Verschmutzungsgrad.

1. Das passende Programm mithilfe der „Programmtabelle“ her aussuchen (siehe „Programmtabelle“ auf Seite 21).

1. Taste (8) P so oft drücken, bis die LED vor dem gewünschten Programm (7) aufleuchtet. Das Programm ist gewählt.

Halbe Beladung

Wenn Sie nur den Oberkorb (21) oder nur den Unterkorb (23) beladen, können Sie den nicht gebrauchten Sprüharm (15) oder (22) deaktivieren.

(13) (12) (10)

• Den Sprüharm (15) oder (22) durch Drücken der Taste (10) aktivieren oder deaktivieren.
  Ist ein Sprüharm aktiviert, leuchtet die LED hinter dem Sprüharm-Symbol (12) und/oder (13).

Startzeit verzögern

Wenn das ausgewählte Programm nicht sofort starten soll, können Sie die gewünschte Zeit bis zum Start einstellen (eine Stunde bis 24 Stunden).

(2) (6) AUTO ○ SNOK ○ NORMAL ○100 ○ CHWATEN ○GLASER ○ KURZ P

• Über die Tasten (2) und die Startzeit-Verzögerung einstellen:
• Taste (2) △ drücken, um die Startzeit-Verzögerung beginnend bei einer Stunde zu erhöhen.
• Taste (2) ▽ drücken, um die Startzeit-Verzögerung beginnend bei 24 Stunden zu verringern.
  Auf dem Display (6) erscheint der gewählte Wert:
• H:00 = keine Startzeit-Verzögerung
• H:24 = 24 Stunden Startzeit-Verzögerung

Programm starten

(6) (9)

- Taste (9) ▶II drücken. Wenn Sie keine Startzeit-Verzögerung eingestellt haben, beginnt das Programm nach kurzer Zeit. Sie hören das Einlaufen des Wassers, und das Display (6) zeigt die Restlaufzeit.

Wenn Sie eine Startzeit-Verzögerung eingestellt haben, startet der Programmlauf selbsttätig erst nach Ablauf dieser Zeit.

Geschirr nachträglich hinzustellen

Auch wenn der Geschirrspüler bereits gestartet ist, können Sie Geschirr nachträglich noch hinzustellen. Füllen Sie das Geschirr nur ein, wenn das aktuelle Programm erst kurze Zeit läuft. Nur dann kann auch das hinzugestellte Geschirr noch sauber werden.

! VORSICHT!

Verbrühungsgefahr!

Wenn Sie die Tür des Geschirrspülers öffnen, kann schwallartig heißer Dampf austreten.

■ Ausreichend Abstand zur Tür halten.
■ Nie direkt den Kopf oder Oberkörper über die geöffnete Tür halten.
■ Beim Öffnen der Tür Kinder und Haus- tiere vom Gerät fernhalten.
■ Darauf achten, dass Kinder nicht während des Betriebs die Tür öffnen.

1. Taste (9)▶II drücken, um das Programm zu unterbrechen.
2. Tür einen Spalt breit öffnen und warten, bis beide Sprüharme (15) und (22) zum Stillstand gekommen sind.
3. Tür langsam komplett öffnen und das Geschirr hinzustellen.
4. Tür schließen.
5. Taste (9) ▶ II drücken.
   Das Programm wird fortgesetzt.

Während der Unterbrechung des Programms ertönt jede Minute ein akustisches Signal.

Programm wechseln

Sie können ein laufendes Programm jederzeit unterbrechen und ein neues Programm starten. Wichtig dabei ist, wie lange das aktuelle Programm bereits läuft. Wenn das Programm schon längere Zeit läuft, überprüfen Sie die Geschirrspülmittel-Kammer (19) und füllen Sie – falls nötig – Geschirrspülmittel nach.

(9)(8)

1. Taste (9) ▶ drücken.
   Das Programm stoppt.
2. Taste (8) P gedrückt halten. Nach ca. 3 Sekunden ist wieder eine Programmwahl möglich.
3. Taste (8) P so oft drücken, bis die LED vor dem gewünschten Programm aufleuchtet.
4. Taste (9) ▶drücken.
   Das neu gewählte Programm startet.

Kindersicherung

Die Kindersicherung verhindert, dass der Geschirrspüler unbeabsichtigt betrieben wird.

(2) (11)

Kindersicherung einschalten

- Beide Tasten (2) und gleichzeitig so lange gedrückt halten, bis die LED hinter dem Schloss-Symbol (11) euchtet. Alle Tasten sind nun gesperrt.

Kindersicherung ausschalten

- Beide Tasten (2) △ und gleichzeitig so lange gedrückt halten, bis die LED hinter dem Schloss-Symbol (11) 🔒 nicht mehr leuchtet.

Alle Tasten sind wieder frei.

Geschirrspüler ausräumen und ausschalten

VORSICHT!

Verbrühungsgefahr!

Wenn Sie die Tür des Geschirrspülers öffnen, kann schwallartig heißer Wasserdampf austreten.

■ Ausreichend Abstand zur Tür halten.
- Nie direkt den Kopf oder Oberkörper über die geöffnete Tür halten.
■ Darauf achten, dass Kinder nicht die Tür öffnen, wenn das Programm erst kurze Zeit beendet ist.
■ Das Geschirr etwas abkühlen lassen, bevor es ausgeräumt wird.

VORSICHT!

Stolpergefahr!

Die offenstehende Tür des Geschirrspülers kann zur Stolperfalle werden.

■ Tür des Geschirrspülers nicht komplett geöffnet stehen lassen.
■ Tür nur leicht öffnen, sodass das Geschirr abkühlen kann.
■ Darauf achten, dass sich Kinder und Haustiere nicht auf die geöffnete Tür stellen.

Nach Programmende ertönt mehrere Sekunden lang ein akustisches Signal. Auf dem Display (6) erscheint die Standardanzeige.

(1) (6)

1. Taste (1) ①drücken, um den Geschirrspüler auszuschalten.
2. Wasserhahn zudrehen.
3. Tür einen Spalt breit öffnen, bis das Geschirr abgekühlt ist.
4. Geschirrkörbe (21) und (23) sowie die Besteckschublade (20) ausräumen.
5. Tür des Geschirrspülers einen Spalt offen lassen, damit der Geschirrspüler abkühlt und trocknet.

Räumen Sie zunächst den unteren Geschirrkorb aus und arbeiten Sie sich nach oben vor. Damit verhindern Sie, beim Ausräumen der oberen Körbe er auf das untere Geschirr tropft.

Programmtabelle

Wählen Sie das gewünschte Programm entsprechend dieser Programmtabelle.

Programmübersicht		Programmablauf5				Menge Geschirrspülmittel in [g]1)	Temperaturin [°C]	Dauerin [Minuten]	Verbrauch2)
Programm	Anwendung	Vorspülen	Spülen	Klarspülen	Trocknen				Wasser [l]	Strom [kWh]
AUTO3)	Waschen mit automatischer Erkennung des Verschmutzungsgrads für leicht, normal oder stark verschmutztes Geschirr mit oder ohne angetrocknete Speisereste	●	●	●●	●	3/22oder3in1	45bis65	150	9,5bis13,0	0,9bis1,3
Stark	Stark verschmutztes Geschirr, besonders Töpfe und Pfannen	●	●	●●●	●	3/22oder3in1	50bis70	170	15,5	1,4
Normal	Normal verschmutztes Geschirr, Töpfe, Gläser und leicht verschmutzte Pflanren	●	●	●●	●	3/22oder3in1	45bis65	180	12	1,1
ECO4)	Normal verschmutztes Geschirr des täglichen Bedarfs	●	●	●	●	3/22oder3in1	45bis60	195	8	0,74
90 Minuten	90 Minuten-Programm für leicht verschmutztes Geschirr - Hinweis: Das Geschirr bleibt leicht feucht.	—	●	●	●	25oder3in1	65	90	11,5	1,15
Gläser	Leicht verschmutztes Geschirr und Gläser	●	●	●●	●	3/22oder3in1	40bis60	125	12	0,75
Kurz	Leicht verschmutzte Gläser und Tassen sowie Geschirr ohne angetrocknete Speisereste – Hinweis: Das Programm hat keinen Trocken-gang und bleibt feucht!	—	●	●●	—	20	45bis50	30	10	0,7

1) 3 g Geschirrspülmittel direkt in den Geschirrspüler, 22 gin die Geschirrspülmittel-Kammer (19) geben.
2) Die Wertegelten für Laborbedingungen, im täglichen Betrieb sind Abweichungen möglich.
3) Bei diesem Programm wird das Spülwasser mithilfe von Sensoren ausgewertet. Anhand des Verschmutzungsgrads werden Wassertemperatur, Spüldauer und Wasserverbrauch eingestellt.
4) ECO = Standardprogramm nach DIN EN 50242 mit Klarspüleinstellung: 6, Härte gradeinstellung: H4
5) ● = Anzahl der Durchläufe

Pflege und Reinigung

Gerätefront reinigen

WARNUNG!

Stromschlaggefahr!

Unsachgemäßer Umgang mit dem Gerät kann zu elektrischem Stromschlag führen.

■ Gerät vor der Reinigung ausschalten, und den Netzstecker ziehen bzw. die Sicherung ausschalten.
■ Gerät niemals mit einem Wasserstrahl (Hochdruckreiniger) abspritzen.

! HINWEIS

Beschädigungsgefahr!

Die Türdichtung ist empf ndlich gegen Öl und Fett. Die Oberfl ächen werden durch ungeeignete Reinigungsmittel beschädigt.

■ Keine scharfen, lösemittelhaltigen oder schmirgelnden Reinigungsmittel verwenden.
■ Die Türdichtungen nicht einfetten.

Wenn Wasser in das Türschloss eindringt, können das Türschloss und elektrische Teile in der Tür beschädigt werden.

■ Zur Reinigung der Türinnenkanten nur ein feuchtes Tuch verwenden.
■ Keine Reinigungssprays verwenden.

1. Gerätefront mit einem feuchten Lappen und etwas Allzweckreiniger abwischen und trocken nachwischen.
2. Türdichtung und Türinnenseite regelmäßig mit einem feuchten Tuch reinigen.

Siebe reinigen

! HINWEIS

Beschädigungsgefahr!

Ein Verwenden des Geschirrspülers ohne Siebe oder mit unsachgemäß eingesetzten Sieben kann zur Minderung der Waschleistung bis hin zur Beschädigung des Geräts führen.

■ Vor dem Starten eines Programms immer sicher stellen, dass die Siebe im Gerät korrekt eingesetzt sind.
■ Siebe mindestens einmal wöchentlich reinigen.
■ Siebe vorsichtig reinigen und nicht verbiegen.
■ Siebe nur gegen Original-Ersatzteile aus-tauschen.

Entfernen Sie regelmäßig die Speisereste aus dem Grob-, Haupt- und Feinsieb.

Grobsieb Hauptsieb Feinsieb

1. Unteren Geschirrkorb (23) leeren und herausnehmen.
2. Grobsieb nach links drehen und Siebe (16) nach oben herausnehmen.
3. Siebe (16) sorgfältig unter fließendem Wasser reinigen.
4. Siebe (16) wieder einsetzen und bis zum Anschlag nach rechts drehen.

Sprüharme reinigen

Die Düsen der Sprüharme (15) und (22) können verkalken oder durch Speisereste verschmutzen. Kontrollieren Sie die Düsen regelmäßig und reinigen Sie sie bei Bedarf.

1. Beide Geschirrkörbe (21) und (23) leeren und aus dem Geschirrspüler nehmen.

1. Unteren Sprüharm (15) nach oben heraus ziehen.
2. Der obere Sprüharm (22) ist mit einem Bajonett-Verschluss befestigt. Zum Abnehmen des Sprüharms (22) den Bajonett-Verschluss festhalten und den Sprüharm (22) durch Drehen im Uhrzeigersinn lösen.

Ziehen Sie einen Arbeitshandschuh über, damit Sie den Bajonett-Verschluss er festhalten können.

1. Düsen unter fließendem Wasser reinigen.
2. Sprüharme nach der Reinigung wieder befestigen.

Die Sprüharme müssen fest sitzen und sich frei drehen lassen.

Komplettreinigung

In gut sortierten Supermärkten und Drogerien erhalten Sie spezielle Geschirrspüler-Reinigungsmittel. Die Reinigung des Geschirrspülers mit diesen Mitteln erfolgt ohne Beladung und ist sehr intensiv. Eine solche Reinigung sollten Sie von Zeit zu Zeit durchführen. Beachten Sie dabei die Herstellerangaben auf der Verpackung.

Schutz vor Frostschäden

Stellen Sie den Geschirrspüler möglichst in einem vor Frost geschützten Bereich auf. Sollte dies nicht möglich sein, schützen Sie den Geschirrspüler wie folgt vor Frotschäden:

1. Netzstecker aus der Steckdose ziehen.
2. Wasserhahn schließen und Zulaufschlauch (26) abschrauben.
3. Wasser aus dem Zulaufschlauch (26) komplett abfließen lassen. Zum Auffangen des Wassers eine Schale mit flachem Rand oder eine Pfanne verwenden.
4. Siebe (16) herausnehmen (siehe „Siebe reinigen“ auf Seite 22).
5. Wasser aus dem Sumpfboden des Geschirrspülers mithilfe eines Schwamms entfernen.

Installation

Geeigneten Standort wählen

Der vorgesehene Standort muss die folgenden Voraussetzungen erfüllen:

– Der Standort muss ein trockener und frost-sicherer Raum mit festem Untergrund sein.
– Der Geschirrspüler muss unter einer durchgehenden Arbeitsplatte aufgestellt werden, die mit den Nachbarschränken des Geschirrspülers verschraubt ist.
- Für die Installation der Anschlussleitungen muss der Geschirrspüler in der Nähe eines Wasch-/Spülbeckens aufgestellt werden.
– Die Nischenmaße müssen mindestens den Angaben in der nachfolgenden Grafik entsprechen.

90° 90° 820 mm 580 mm Bereich für Zulauf/ Ablauf und elektr. Anschluss. 80 mm 100 mm 450 mm

!MORSICHT!

Verletzungsgefahr!

Unsachgemäßer Umgang mit dem Gerät kann zu Verletzungen führen.

■ Das Gerät ist schwer und unhandlich. Bei Transport, Einbau und Montage die Hilfe einer weiteren Person in Anspruch nehmen.
■ Wenn das Gerät mit einer Transportkarre gefahren werden soll, es, wie auf der Verpackung gezeigt, anheben.
■ Das Gerät nur so anheben, wie es auf der Verpackung gezeigt wird.

■ Alle Hindernisse auf dem Transportweg und dem Aufstellort beseitigen wie z. B. Türen öffnen und auf dem Boden liegende Gegenstände wegräumen.

Ablaufschlauch anschließen lassen

Um den Ablaufschlauch (25) an den Geruchsverschluss (Siphon) Ihres Wasch-/Spülbeckens anzuschließen, sind fachspezifische Maßnahmen erforderlich. Daher dürfen ausschließlich Sanitärfachkräfte oder Mitarbeiter unseres Service (siehe „Service“ auf Seite 34) den Ablaufschlauch (25) anschließen.

! HINWEIS

Mögliche Funktionsstörung!

Unsachgemäßer Anschluss des Geräts kann zu Funktionsstörungen während des Betriebs führen.

■ Darauf achten, dass das Abwasser jederzeit frei ablaufen kann. Dazu muss der Abflussquerschnitt mindestens 40 mm betragen.
■ Sicher stellen, dass der Ablaufschlauch weder geknickt noch beschädigt ist.
■ Dafür sorgen, dass der Ablaufschlauch nicht in das abgepumpte Wasser ein-taucht.
■ Ablaufschlauch nicht verlängern oder durch einen anderen Ablaufschlauch ersetzen.

Lassen Sie den Auslass des Ablaufschlauchs folgendermaßen anschließen:

A B max. 1000 mm Ø 40 mm

Variante A:

Direktanschluss an den Geruchsverschluss (Siphon) Ihres Wasch- oder Spülbeckens. Der Ablaufschlauch darf dabei höchstens 1000 mm über dem Boden sein. Für die

Variante B:

Anschluss an einen Boden abfluss.

Zulaufschlauch anschließen

! HINWEIS

Beschädigungsgefahr!

Der Geschirrspüler ist für einen Wasserdruck von 0,4 bar bis 10 bar (0,04 MPa bis 1,0 MPa) ausgelegt. Das Wasser muss immer frei in den Geschirrspüler einlaufen können, anderenfalls kann es zu Beschädigung des Geräts kommen.

■ Bei mehr als 10 bar Wasserdruck einen Druckminderer installieren (im Zweifelsfall beim Wasserwerk erkundigen).
■ Den Geschirrspüler nicht an den Wasserhahn oder an die Mischarmatur eines Heißwasserbereiters anschließen (z. B. Durchlauferhitzer, druckloser Boiler).
■ Darauf achten, dass der Zulaufschlauch korrekt angeschlossen und nicht geknickt oder beschädigt ist.

■ Den Zulaufschlauch nicht beschädigen, er enthält elektrische Bauteile. Wenn der Zulaufschlauch beschädigt sein sollte, kontaktieren Sie unseren Service (siehe „Service“ auf Seite 34).

3/4 Zoll Gummidichtung Zulauf- schlauch

Für die Wasserversorgung benötigen Sie einen Wasserhahn mit einem 34 Zoll Schraubanschluss.

1. Überwurfmutter des Sicherheitsventils handfest an den Wasserhahn anschrauben.
2. Wasserhahn langsam aufdrehen und den Anschluss am Wasserhahn auf Dichtigkeit prüfen.
3. Wasserhahn danach wieder zudrehen.

Einbau und Montage

Geschirrspüler einbauen

! HINWEIS

Beschädigungsgefahr! Durch die Wahl falscher Schrauben kann die Möbelfrontplatte beschädigt werden.

■ Die richtigen Schrauben mit der entsprechenden Schraubenlänge wählen.
■ Die mitgelieferten Schrauben verwenden.

(31)

1. Mitgelieferte Kondenswasser-Schutzfolie (31) auf die Unterseite der Arbeitsplatte kleben. Dadurch werden Schäden an der Arbeitsplatte vermieden, die durch ausströmende, heiße Wasser-dämpfe verursacht werden.

(35)

1. Beide Montagewinkel (35) in die vorde- ren Schlitze an der oberen Seite des Geschirrspülers stecken, um später den Geschirrspüler an die Arbeitsplatte an- schrauben zu können.

(28)

1. Schutzfolien von den Abschlussprofilen (28) entfernen.
2. Abschlussprofile (28) an die linke und rechte Kante des Geschirrspülers kleben, um den Spalt zwischen dem Geschirrspüler und den nebenstehenden Küchenschränken zu verdecken.
3. Geschirrspüler in die Nische schieben.

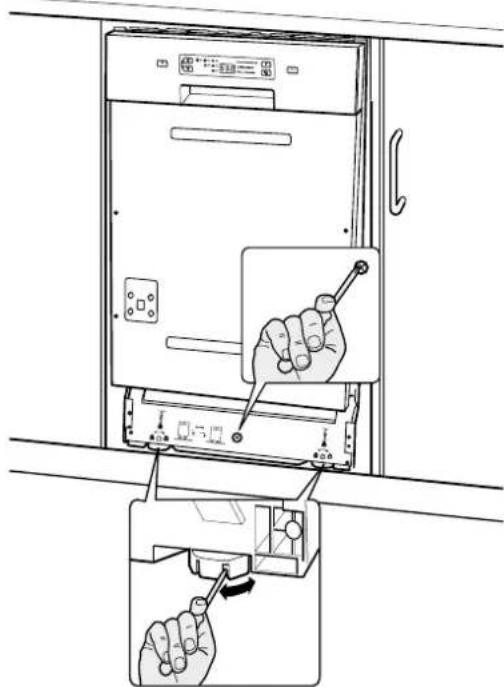

1. Um den Geschirrspüler waagerecht auszurichten, sind die beiden vorderen Geräte füße und der hintere Gerätefuß bis zu 50 mm höhenverstellbar.

Die vorderen Geräte füße sind mit Schlitzen versehen. Einen Schraubendreher in einen der Schlitze stecken und die Gerätefüße damit in die gewünschte Höhe drehen.

1. Mithilfe der mittleren Justierschraube die Höhe des hinteren Gerätefußes einstellen. Hierfür einen Kreuzschlitz-Schraubendreher verwenden.
2. Waagerechte Ausrichtung mit einer Wasserwaage prüfen.
3. Sicherstellen, dass der Geschirrspüler mit der oberen Kante bis an die untere Kante der Arbeitsplatte ragt, damit er beim Öffnen der Tür nicht nach vorne kippt.

1. Geschirrspüler mit der Küchenzeile verschrauben.

a) Bei Granitarbeitsplatten die innenliegenden seitlichen Abdeckkappen (32) entfernen und hier den Geschirrspüler mit den seitlichen Küchenschränken verschrauben.

Schrauben mit den Abdeckkappen (32) wieder verdecken.

b) Bei allen anderen Arbeitsplatten die Montagewinkel (35) an der Arbeitsplatte festschrauben.

Möbelfrontplatte montieren

An der Tür des Geschirrspülers können Sie eine zu Ihrer Küchenfront passende Möbelfrontplatte montieren. Die Möbelfrontplatte darf ein Gewicht von 5 kg nicht überschreiten.

1. Tür des Geschirrspülers so an die Möbelfrontplatte halten, dass die untere Seite der Möbelfrontplatte bündig mit den nebenstehenden Küchenschränken abschließt.
2. Abstand zwischen der Möbelfrontplatte und der Bedienblende ausmessen.

1. Ein Abstand zwischen 5 mm und 25 mm kann durch die 5 mitgelieferten Zierleisten (27) ausgeglichen werden. Benötigte Anzahl an Zierleisten aus dem Block entnehmen. Die Zierleiste dazu kräftig ohne Werkzeug verschieben.

(27)

1. Zierleisten (27) unter die Bedienblende klemmen.

1. Beide Klettbandpaare (30) auseinanderziehen.
2. Jeweils vom gleichen Klettbandtyp die Schutzfolie entfernen.

(30)

1. Klettbänder (30) mit der abgezogenen Schutzfolie mittig auf die eingelassenen Bereiche auf der Tür des Geschirrspülers kleben.
2. Positionen der Klettbänder (30) aus der Bohrschablone herausschneiden.
3. Anzahl der eingesetzten Zierleisten von der Bohrschablone abschneiden.

(30)

1. Mitgelieferte Bohrschablone so auf die Rückseite der Möbelfrontplatte legen, dass die Bohrschablone und die Möbelfrontplatte oben bündig abschließen.
2. Bohrlöcher von der Bohrschablone auf die Möbelfrontplatte übertragen.
3. Die gekennzeichneten Positionen der Bohrlöcher mit einem Bohrer (∅ 2 mm) vorbohren.
4. Schutzfolien der anderen Klettbänder (30) entfernen und die Klettbänder mithilfe der Bohrschablone auf die Möbel frontplatte kleben.

1. Möbelfrontplatte mithilfe der Klettbänder (30) an der Tür des Geschirrspülers fixieren. Möbelfrontplatte festhalten und vorsichtig die Tür öffnen.

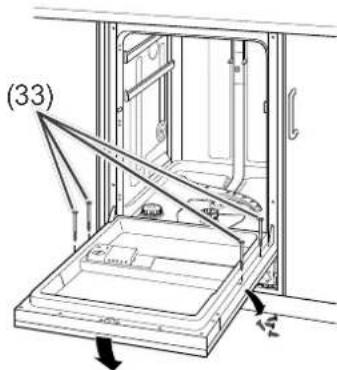

(33)

1. Die 4 Schrauben an der Innenseite der Tür entfernen. Möbelfrontplatte an diesen Positionen mithilfe der beiliegenden 4 Schrauben (33) festschrauben. Die Möbelfrontplatte ist fertig montiert.

Anschließen und einstellen

Geschirrspüler elektrisch anschließen

WARNUNG

Stromschlaggefahr!

Falscher Umgang mit dem Netzanschluss kann zu einem Stromschlag oder Kurzschluss führen.

■ Geschirrspüler niemals an Mehrfachsteckdosen, Steckdosenleisten, Reiseadapter oder Ähnliches anschließen.
■ Wir empfehlen die Nutzung eines pulssensitiven Fehlerstrom-Schutzschalters (FI-Schalter).

- Stecken Sie den Netzstecker in die vorschriftsmäßig installierte Steckdose (220–240 V\~ / 50 Hz, 10 A).

Gängigkeit der Tür einstellen

Sie können einstellen, wie leicht oder schwer sich die Tür des Geschirrspülers öffnen lässt. Diese Einstellung ist oft nach der Montage der Möbelfrontplatte notwendig. Durch Drehen der beiden unteren Schrauben können Sie die Federkraft der Tür verändern.

– Drehen Sie die Schrauben gegen den Uhrzeigersinn, um die Tür leichtgängiger einzustellen.
– Drehen Sie die Schrauben im Uhrzeigersinn, damit sich die Tür schwerer öffnen lässt.

Härtegrad des Wassers

Hartes Wasser führt zur Verkalkung des Geschirrspülers. Zudem wird zur Reinigung des Geschirrs mehr Geschirrspülmittel benötigt. Weiches Wasser erhöht die Schaumbildung. Daher müssen Sie den Härtegrad des Wassers bereits vor der ersten Nutzung bestimmen und einstellen.

Härtegrad bestimmen

– Entnehmen Sie den Härtegrad der Wasserabrechnung oder
– erfragen Sie den Härtegrad bei Ihrem zuständigen Wasserwerk oder
- ermitteln Sie den Härtegrad anhand des mitgelieferten Teststreifens (Ergebnis siehe Tabelle):

Testergebnis	Wasser-härte	°dH	Ein-stellung
	weich	bis 8,4	H1
			H2
	mittel	8,5 bis 14	H3
			H4
	hart	mehr als 14	H5
			H6

Härtegrad einstellen

1. Tür des Geschirrspülers schließen.
2. Geschirrspüler mit Taste (1) ⏻ einschalten. Es ertönt eine Signalton, und das Display (6) leuchtet auf.

3. Innerhalb von einer Minute nach dem Einschalten Taste (9) ▶II so lange gedrückt halten, bis das Display (6) die Härtegrad-Einstellung (H1 bis H5) anzeigt und die Symbole ✝ und S abwechselnd aufleuchten.

4. Taste (9) ▶II so oft drücken, bis der gewünschte Härtegrad angezeigt wird. Ca. 5 Sekunden nach dem letzten Drücken wechselt das Display zur Standard-Anzeige. Ihre Einstellung ist gespeichert.

Sollte das Wasch-Ergebnis nicht zufriedenstellend sein, beim nächsten Spülgang einen höherer oder niedrigerer Härtegrad einstellen.

Fehlersuchtabelle

Bei allen elektrischen Geräten können Störungen auftreten. Dabei muss es sich nicht um einen Defekt am Gerät handeln. Prüfen Sie deshalb bitte anhand der Tabelle, ob sich die Störung be- sei ti gen lässt.

WARNUNG!

Stromschlaggefahr bei unsachgemäßer Reparatur!

Durch unsachgemäße Reparatur des Geschirrspülers werden der Reparateur und die Benutzer in Gefahr gebracht.

• Nur autorisierte Fachkräfte den Geschirrspüler reparieren lassen. Wenden Sie sich im Zweifelsfall an unseren Service (siehe „Service“ auf Seite 34).
  ■ Nur die Aktionen ausführen, die in dieser Gebrauchsanleitung beschrieben werden.
• Niemals den defekten – oder vermeintlich defekten – Geschirrspüler selbst reparieren. Sie können sich und spätere Benutzer in Gefahr bringen.

HINWEIS

Beschädigungsgefahr!

Unsachgemäßer Umgang mit dem Geschirrspüler kann zu Sachschäden und zur Beschädigung des Geschirrspülers führen.

• Bei Wasserüberlauf sofort die Wasserzufuhr schließen, erst danach den Service kontaktieren (siehe „Service“ auf Seite 34).
• Nach einem Wasserüberlauf das in dem Geschirrspüler stehende Wasser entfernen, bevor Sie erneut ein Programm starten.

Problem Mögliche Ursache		Problembehebung
1 D	er Geschirrspüler lässt sich nicht einschalten.	Der Netzstecker ist nicht eingesteckt.	Stecken Sie den Netzstecker in die Steckdose.
		Die Steckdose führt keine Spannung.	Kontrollieren Sie die Sicherung. Prüfen Sie die Steckdose mit einem anderen Gerät.
2 D	as ausgewählte Programm startet nicht oder stoppt.	Die Taste ▶II wurde nicht gedrückt.	Drücken Sie die Taste ▶II
		Die Tür des Geschirrspülers ist nicht richtig geschlossen.	Schließen Sie die Tür des Geschirrspülers.
		Der Wasserhahn ist nicht richtig aufgedreht.	Drehen Sie den Wasserhahn komplett auf.
		Der Zulaufschlauch ist defekt.	Kontaktieren Sie unseren Service (siehe „Service“ auf Seite 34).
		Es besteht Überlaufgefahr. Das elektrische Wasserstopp-System wurde aktiviert.
3 D	e Kontrollanzeige für Regeneriersalz ist eingeblendet, obwohl Regeneriersalz nachgefüllt wurde.	Das Regeneriersalz ist verklumpt.	Rühren Sie das Regeneriersalz mit einem Löffelstiel oder Ähnlichem um.
4	Das Wasser läuft nicht oder nur sehr langsam ein.	Der Zulaufschlauch ist geknickt.	Verlegen Sie den Zulaufschlauch ordnungsgemäß, sodass dieser nicht geknickt wird.
		Der Wasserhahn ist nicht richtig aufgedreht.	Drehen Sie den Wasserhahn komplett auf.
5	Das Wasser läuft nicht oder nur sehr langsam ab.	Die Siebe sind verstopft.	Reinigen Sie die Siebe (siehe „Siebe reinigen“ auf Seite 22).
		Der Ablaufschlauch ist geknickt, wurde verlängert oder hängt zu hoch/zu tief.	Verlegen Sie den Ablaufschlauch ordnungsgemäß (siehe „Ablaufschlauch anschließen lassen“ auf Seite 24).
6	Der Geschirrspüler ist undicht.	Die Türdichtung ist defekt.	Lassen Sie die Türdichtung austauschen (siehe „Service“ auf Seite 34).
		Der Ablaufschlauch oder der Zulaufschlauch ist defekt.	Lassen Sie den defekten Schlauch austauschen (siehe „Service“ auf Seite 34).
7	Auf dem Geschirr sind Beläge oder Schlieren.	Der Klarspüler ist falsch dosiert.	Stellen Sie die Dosierung ein (siehe „Klarspüler einfüllen“ auf Seite 12).
		Das Regeneriersalz ist leer.	Füllen Sie Regeneriersalz auf (siehe „Regeneriersalz einfüllen“ auf Seite 13).
		Das Regeneriersalz ist verklumpt.	Rühren Sie das Regeneriersalz mit einem Löffelstiel oder Ähnlichem um.
8	Der Geschirrspüler lässt sich ein-/aus-schalten, aber nicht bedienen.	Der Geschirrspüler lässt sich nur bei geschlossener Tür bedienen.	Schließen Sie die Tür.
9	Das Geschirr wird nicht richtig sauber.	Speisereste sind zu stark angetrocknet.	Weichen Sie schmutziges Geschirr vor dem Spülen in Wasser ein.
		Das Geschirr ist nicht optimal eingeräumt.	Räumen Sie das Geschirr so ein, dass alle Teile von den Wasserstrahlen erreicht werden können (siehe „Geschirrspüler beladen“ auf Seite 14).
		Ein falsches Programm wurde ausgewählt.	Wählen Sie anhand der Programmtabelle das richtige Programm aus (siehe „Programmtabelle“ auf Seite 21).
		Das Geschirrspülmittel ist falsch dosiert.	Dosieren Sie das Geschirrspülmittel entsprechend der Programmtabelle (siehe „Programmtabelle“ auf Seite 21), der Verpackungsangaben und Ihrer Wasserhärte.
		Der Wasserdruck ist zu niedrig.	Drehen Sie den Wasserhahn komplett auf.
		Die Sprüharme können nicht ungehindert drehen.	Stellen Sie sicher, dass kein Geschirr die Bewegung der Sprüharme behindert.
		Die Düsen der Sprüharme sind verstopft/verkalkt.	Reinigen Sie die Düsen (siehe „Sprüharme reinigen“ auf Seite 23).
		Nur ein Sprüharm ist aktiviert. Die LED leuchtet nur hinter einem der Sprüharm-Symbole	Drücken Sie so oft die Taste bis beide LEDs leuchten.
10	Das Geschirr trocknet nicht richtig.	Das Geschirr ist nicht optimal eingeräumt.	Räumen Sie das Geschirr so, wie im Abschnitt „Geschirrspüler beladen“ beschrieben, ein (siehe „Geschirrspüler beladen“ auf Seite 14).
		Der Klarspüler ist falsch dosiert.	Stellen Sie die Dosierung ein (siehe „Klarspüler einfüllen“ auf Seite 12).
		Das Geschirr wurde zu früh ausgeräumt.	Das Geschirr erst ausräumen, wenn es abgekühlt ist.
		Ein Programm mit einer kurzen Laufdauer wurde ausgewählt.	Wählen Sie anhand der Programmtabelle ein Programm mit einer längeren Laufdauer aus (siehe „Programmtabelle“ auf Seite 21).
11	Error-Code E1	Der Wassereinlauf ist zu gering.	Drehen Sie den Wasserhahn ganz auf. Entfernen Sie einen Knick im Zulaufschlauch. Erhöhen Sie den Wasserdruck.
	Error-Code E4	Wasser läuft über bzw. aus.	Der Geschirrspüler ist undicht. Drehen Sie den Wasserhahn zu. Nehmen Sie auslaufendes Wasser auf. Kontaktieren Sie unseren Service (siehe „Service“ auf Seite 34).
	Error-Code E8	Es besteht ein Fehler am Ventil.	Kontaktieren Sie unseren Service (siehe „Service“ auf Seite 34).

Service

Damit wir Ihnen schnell helfen können, nennen Sie uns bitte:

Gerätebezeichnung	Modell / Farbe	Bestellnummer
Hanseatic Geschirrspüler teilintegrierbar WQP8-J7	710E 525 604

Beratung, Bestellung und Reklamation

Wenden Sie sich bitte an die Produktberatung Ihres Versandhauses, wenn

– die Lieferung unvollständig ist,
– das Gerät Transportschäden aufweist,
– Sie Fragen zu Ihrem Gerät haben,
– sich eine Störung nicht mithilfe der Fehlersuchtabelle beheben lässt,
– Sie weiteres Zubehör bestellen möchten.

Reparaturen und Ersatzteile

Kunden in Deutschland

– Wenden Sie sich bitte an unseren Technik-Service:

Telefon [phone]

(Festnetz 20 Cent/Anruf, Mobilfunk max. 60 Cent/Anruf)

Kunden in Österreich

– Wenden Sie sich bitte an das Kundencenter oder die Produktberatung Ihres Versandhauses.

Bitte beachten Sie:

Sie sind für den einwandfreien Zustand des Geräts und die fach ge rech te Benutzung im Haushalt verantwortlich. Wenn Sie wegen eines Bedienfehlers den Kundendienst rufen, so ist der Besuch auch während der Gewährleistungs-/Ga ran-tiezeit für Sie mit Kosten verbunden. Durch Nichtbeachtung dieser Anleitung verursachte Schäden können leider nicht anerkannt werden.

Umweltschutz

Gerät entsorgen

Altgeräte dürfen nicht in den Hausmüll!

Sollte das Gerät einmal nicht mehr benutzt werden können, so ist jeder Verbraucher gesetzlich verpflichtet, Altgeräte getrennt vom Hausmüll zu entsorgen und z. B. bei einer Sammelstelle seiner Gemeinde/seines Stadtteils abzugeben. Elektroaltgeräte werden dort kostenlos angenommen. Damit wird gewährleistet, dass die Altgeräte fachgerecht verwertet und negative Auswirkungen auf die Umwelt vermieden werden.

Deswegen sind Elektrogeräte mit dem hier abgebildeten Symbol gekennzeichnet.

Weitere Informationen zu diesem Thema finden Sie auch auf den Service-Seiten unseres aktuellen Katalogs und auf unserer Internetseite unter der Rubrik „Service“.

Verpackungstipps

Unsere Verpackungen wer den aus umweltfreundlichen, wiederverwertba ren Materialien hergestellt:

– Außenverpackung aus Pappe
- Formteile aus geschäumtem, FCKW-freiem Po ly sty rol (PS)
– Folien und Beutel aus Polyäthylen (PE)
- Spannbänder aus Polypropylen (PP).

Sollten es Ihre räumlichen Verhältnisse zulassen, empfehlen wir Ihnen, die Verpackung zumindest während der Garantiezeit aufzubewahren. Sollte das Gerät zur Reparatur eingeschickt oder in eine der Reparatur-Annahmestellen gebracht werden müssen, ist das Gerät nur in der Originalverpackung ausreichend geschützt.

Wenn Sie sich von der Verpackung trennen möchten, entsorgen Sie diese bitte umweltfreundlich.

Datenblatt für elektrische Haushaltsgeschirrspüler gemäß EU-Richtlinien 1059/2010 und 1016/2010

Hersteller	Hanseatic
Gerätebezeichnung	Geschirrspüler
Modell	WQP8-J7710E
Standardgedecke 10
Energieeffizienzklasse1)	A++
Jährlicher Energieverbrauch2)	211 kWh
Energieverbrauch des Standardzyklus 0,74 kWh
Gewichtete Leistungsaufnahme im ausgeschalteten Zustand 0,45 W
Gewichtete Leistungsaufnahme im eingeschalteten Zustand 0,49 W
Gewichteter jährlicher Wasserverbrauch3)	2240 l
Trocknungseffizienzklasse4)	A
Programm, auf das sich die Informationen auf dem Etikett beziehen5)	ECO 45 °C
Programmdauer des Standardreinigungszyklus 195 min
Luftschallemission 44 dB(A) re 1 pW
Einbauart teilintegrierbar
Versorgungsspannung	220–240 V~ / 50 Hz
Leistungsaufnahme 1760-2100 W
Gerätemaße (Höhe × Breite × Tiefe mit Anschlüssen) 815 mm × 448 mm	× 570 mm
Leergewicht	34,5 kg
Zulauftemperatur	max. 60 °C
Ablaufhöhe	max. 100 cm
Wasserdruck (Fließdruck)	0,4 bar bis 10 bar(0,04 MPa bis 1,00 MPa)
Bestellnummer	525 604

^1 A+++ (höchste Effizienz) bis D (geringste Effizienz)

^2 Auf der Grundlage von 280 Standardreinigungszyklen bei Kaltwasserbefüllung und dem Verbrauch der Betriebsarten mit geringer Leistungsaufnahme. Der tatsächliche Energieverbrauch hängt von der Art der Nutzung des Geräts ab.

3 Auf der Grundlage von 280 Standardreinigungszyklen. Der tatsächliche Wasserverbrauch hängt von der Art der Nutzung des Geräts ab.

4 A (höchste Effizienz) bis G (geringste Effizienz)

5 Das Programm „ECO 45 °C“ ist das Standardprogramm zur Reinigung normal verschmutzten Geschirrs und ist in Bezug auf den kombinierten Energie- und Wasserverbrauch am effizientesten.

Die oben angegebenen Werte sind unter genormten Laborbedingungen nach EN 50242 gemessen worden. Unter solchen Bedingungen sind alle Geräte vergleichbar. Im praktischen Betrieb können die Werte – je nach Aufstellungs- und Umgebungsbedingungen sowie Menge und Beschaffenheit von Geschirr – hiervon erheblich abweichen. Dieses Verhalten zeigen mehr oder weniger deutlich alle Geräte, unabhängig vom Hersteller. Das Gerät entspricht den bei Lieferung gültigen EG-Richtlinien

2006/95/EG (Niederspannungsrichtlinie), 2004/108/EG (Elektromagnetische Verträglichkeit), 2009/125/EG (Ökodesign).
