LV 460 SLGVi - Geschirrspüler Fors - Kostenlose Bedienungsanleitung

Produkttyp	Geschirrspüler
Marke	Fors
Modell	LV 460 SLGVi
Höhe	762 mm (mit Gleitblech)
Breite	546 mm
Tiefe	572 mm
Gewicht	42–48 kg
Spannung	230 V ~ 50 Hz
Stromaufnahme	10 A
Leistung	2200 W
Wasseranschluss	Kalt- oder Warmwasser bis 60 °C, G 3/4", Druck 0,1–1,0 MPa
Fassungsvermögen	12–13 Maßgedecke (je nach Variante)
Programme	Eco, Automatik, Alltag Kurz, Sprint, Intensiv, Silent, Party, Glas, Fondue/Raclette, Hygiene, Maschinenpflege, Vorspülen
Zusatzfunktionen	Energiesparen, OptiStart, SteamFinish, Teilbeladung, Startaufschub
Energieeffizienzklasse	A+++
Energieverbrauch (Eco)	0,74–0,76 kWh (ohne Wärmepumpe) / 0,55 kWh (mit Wärmepumpe)
Wasserverbrauch (Eco)	6,7–6,9 l (ohne WP) / 8,7 l (mit WP)
Programmdauer (Eco)	4 Std. 30 Min. bis 4 Std. 55 Min.
Geräuschemission	40–44 dB(A) Typ
Sicherheit	Kindersicherung, Überschwemmungsschutz
Reinigung & Pflege	Selbstreinigender Innenraum, Sprüharme und Siebsystem reinigbar, Salz und Glanzmittel nachfüllbar
Wärmepumpe	Modellabhängig, mit R134a (0,175 kg)
Zubehör	Besteckkorb, Tasseneinsatz, Gläsereinsatz, Easy-Nadeln, Tablare

Häufig gestellte Fragen - LV 460 SLGVi Fors

Wie stelle ich die Wasserhärte ein?

Drücken Sie die Taste 'Programmwahl' für 5 Sekunden, bis 'Benutzereinstellungen' erscheint. Wählen Sie 'Wasserhärte' und passen Sie den Wert an die örtliche Wasserhärte an (13 Stufen von 0–120 °fH oder 0–65 °dH). Bestätigen Sie mit der Taste.

Was bedeutet die Fehlermeldung A9?

A9 weist auf einen Wasserzulauffehler hin. Prüfen Sie, ob der Wasserhahn geöffnet ist und das Filtersieb in der Zuleitung nicht verstopft ist. Beheben Sie die Störung und starten Sie das Programm neu.

Kann ich Tabs im Party-Programm verwenden?

Nein, das Party-Programm ist nicht für Tabs geeignet. Verwenden Sie nur Pulver oder Gel.

Wie fülle ich Regeneriersalz nach?

Wenn die Nachfüllanzeige 'Salz' blinkt, öffnen Sie den Deckel des Salzbehälters (im Unterkorb), füllen Sie 1 kg Regeneriersalz ein (bei Erstbefüllung zusätzlich 1 l Wasser), wischen Sie Salzreste ab und schließen Sie den Deckel. Starten Sie anschließend das Programm 'Vorspülen' ohne Geschirr.

Wie aktiviere ich die Kindersicherung?

Gehen Sie in die Benutzereinstellungen (Taste 5 Sek. gedrückt halten) und wählen Sie 'Kindersicherung' auf 'EIN'. Bei aktivierter Kindersicherung müssen Sie vor jedem Programmstart die Tasten 'Taste' und 'Programmwahl' gleichzeitig drücken.

Warum bleibt mein Geschirr nass?

Mögliche Ursachen: Glanzmittel fehlt oder Dosierung zu niedrig, Programm ohne Trocknungsphase gewählt, oder die Tür wurde zu früh geöffnet. Überprüfen Sie den Glanzmittelstand und erhöhen Sie ggf. die Dosierung in den Benutzereinstellungen. Warten Sie nach Programmende den Signalton ab.

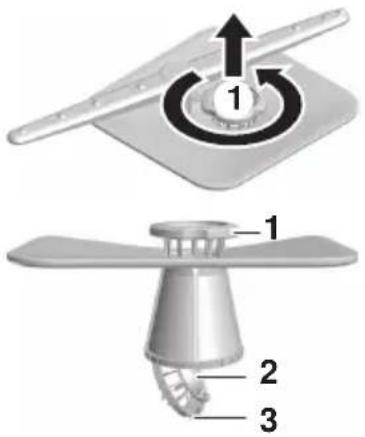

Wie reinige ich die Sprüharme?

Oberer Sprüharm: Oberkorb herausziehen, Bajonettverschluss lösen und Sprüharm abziehen, unter fließendem Wasser ausspülen. Unterer Sprüharm: Kräftig nach oben ziehen und reinigen. Prüfen Sie die Düsen auf Verstopfungen.

Was tun bei einem Stromausfall?

Das laufende Programm wird unterbrochen und nach Wiederkehr der Stromversorgung fortgesetzt. Die Störungsüberwachung ist unterbrochen. Schließen Sie bei längerer Abwesenheit den Wasserhahn.

Welches Programm ist das effizienteste?

Das Eco-Programm ist am effizientesten hinsichtlich Energie- und Wasserverbrauch für normal verschmutztes Geschirr und dient als Deklarationsprogramm.

Wie oft muss der Maschinenpfleger verwendet werden?

Zweimal jährlich zusätzlich zur normalen Reinigung. Verwenden Sie das Programm 'Maschinenpflege' und beachten Sie die Anweisungen des Pflegemittelherstellers.

BEDIENUNGSANLEITUNG LV 460 SLGVi Fors

1 Sicherheitshinweise

Gerät erst nach dem Lesen der Bedienungsanleitung in Betrieb nehmen.

Allgemeine Sicherheitshinweise

• Dieses Gerät kann von Kindern ab 8 Jahren und darüber und von Personen mit reduzierten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und/oder Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzer-Wartung dürfen nicht durch Kinder ohne Beaufsichtigung durchgeführt werden.
• Falls ein Gerät nicht mit einer Netzanschlussleitung und einem Stecker oder anderen Mitteln zum Abschalten vom Netz ausgerüstet ist, die an jedem Pol eine Kontaktöffnungsweite entsprechend den Bedingungen der Überspannungska-

tegorie III für volle Trennung aufweist, ist eine Trennvorrichtung in die festverlegte elektrische Installation nach den Errichtungsbestimmungen einzubauen.

- Falls die Netzanschlussleitung dieses Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden.

1.1 Gerätespezifische Sicherheitshinweise

• Kinder jünger als 3 Jahre müssen ferngehalten werden, es sei denn, sie werden ständig beaufsichtigt.
• Verwenden Sie niemals ein Dampfreinigungsgerät.
• Bei Geräten mit Ventilationsöffnungen im Gehäuseboden dürfen die Öffnungen nicht durch Teppichboden verstopft werden.
• Lassen Sie die Gerätetür nur in Raststellung offen. Bei geöffneter Gerätetür besteht Stolper- und Quetschgefahr! Setzen oder stützen Sie sich nicht auf die Gerätetür und

benutzen Sie diese nicht als Abstellfläche.

• ACHTUNG: Messer und andere Gebrauchsgegenstände mit scharfen Spitzen müssen mit der Spitze nach unten oder in waagrechter Lage in den Korb gelegt werden.
• ACHTUNG: Keine Messer, Gabeln oder sonstige spitze Gegenstände in die Öffnung des Türverschlusses fallen lassen oder hineinstecken.
• Es dürfen keine Reinigungsmittel in die Öffnung des Türverschlusses gelangen. Dies kann zu defektem Türverschluss führen.
• Das Gerät ist ausschließlich zum Spülen von haushaltsüblichem Geschirr und Besteck mit Wasser und handelsüblichen, spülmaschinentauglichen Spülmitteln geeignet. Benutzen Sie das Gerät nur im Haushalt und für den angegebenen Zweck. Bei zweckentfremdetem Betrieb oder falscher Bedienung kann keine Haftung für eventuelle Schäden übernommen werden.
• Fassungsvermögen: 12 bzw. 13 internationale Massgedecke (SMS 55, Besteck-

schublade *). 13 bzw. 14 internationale Massgedecke (EURO 60, Besteckschublade *).

*modellabhängig

- Dieses Gerät ist dazu bestimmt, im Haushalt und in ähnlichen Anwendungen verwendet zu werden wie: in Küchen für Mitarbeiter in Läden, Büros und anderen gewerblichen Bereichen; in landwirtschaftlichen Anwesen; von Kunden in Hotels, Motels und anderen Wohneinrichtungen; in Frühstückspensionen.

1.2 Bestimmungsgemässe Verwendung

- Reparaturen, Veränderungen oder Manipulationen am oder im Gerät, insbesondere an Strom führenden Teilen, dürfen nur durch den Hersteller, seinen Kundendienst oder eine ähnlich qualifizierte Person ausgeführt werden. Unsachgemässe Reparaturen können zu schweren Unfällen, Schäden am Gerät und an der Einrichtung sowie zu Betriebsstörungen führen. Beachten Sie bei einer Betriebsstörung am Gerät oder im Falle eines Reparaturauftrages die Hinweise im Kapitel «Service & Support». Wenden Sie sich bei Bedarf an unseren Kundendienst.

1.3 Gebrauchshinweise

- Falls das Gerät sichtbare Beschädigungen aufweist, nehmen Sie es nicht in Betrieb und wenden Sie sich an unseren Kundendienst.

• Sobald eine Funktionsstörung entdeckt wird, muss das Gerät vom Stromnetz getrennt werden.
• Es dürfen nur Original-Ersatzteile verwendet werden.
• Bewahren Sie die Bedienungsanleitung sorgfältig auf, damit Sie jederzeit nachschlagen können.
• Vermeiden Sie unnötiges Öffnen der Gerätetür während des Betriebes. Das Geschirr und das Wasser können heiss sein, Verbrühungsgefahr! Durch den austretenden Dampf könnte eine Kombinationsabdeckung aus Holz beschädigt werden. Brillengläser können beschlagen und Ihre Sicht beeinträchtigen.
• Spülen Sie keine Gegenstände, die mit feuergefährlichen oder korrosiven Lösungsmitteln, Farben, Wachsen, Chemikalien (Säuren, Basen) oder Eisenspänen verschmutzt sind oder Fasern abgeben können.
• Verpackungsteile, z. B. Folien und Styropor, können für Kinder gefährlich sein. Erstickungsgefahr! Verpackungsteile von Kindern fern halten.

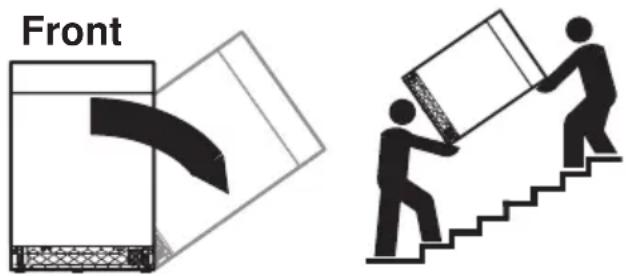

1.4 Transport und Aufstellung

Front

Max. 90° nach rechts kippen!

Das Gerät darf nur stehend transportiert werden! Jede andere Transportlage führt zu Schäden am Gerät! Bei vorsichtigem Tragen ohne Erschütterung darf das Gerät max. 90° auf die linke Seite (Frontansicht) gekippt werden.

1.5 Geräteschäden vermeiden

• Vergewissern Sie sich vor dem Schlies- sen der Gerätetür und dem Starten ei- nes Programms, dass sich keine Fremdkörper (z. B. Nägel oder Büro- klammern) oder Haustiere im Gerät be- finden. Fremdkörper können Gerätebau- teile und das Geschirr beschädigen.
• Füllen Sie nie Spülmittel in den Glanzmittel- oder Regeneriersalzbehälter! Sollte dies trotzdem passiert sein, nehmen Sie das Gerät keinesfalls in Betrieb, da sonst kostspielige Schäden entstehen. Rufen Sie den Kundendienst an.
• Stützen Sie sich nicht auf Teile des Gerätes ab, Unfallgefahr!
• Schliessen Sie bei längerer Abwesenheit den Wasserhahn.
• Um den Geräteschutz (u.A. Über-schwemmungsschutz) zu gewährleisten, muss das Gerät immer am Strom angeschlossen sein.

1.6 Erste Inbetriebnahme

Ein Gerät mit Wärmpepumpe muss nach einer Ortsveränderung ca. 2 Stunden in der betriebsüblichen Position stehen, bevor es betriebsbereit ist.

Das Gerät darf nur gemäss separater Installationsanleitung montiert und nur von einem konzessionierten Installateur/Elektriker ans Stromnetz angeschlossen werden.

Bevor das neu installierte Gerät das erste Mal benutzt wird, bitte Folgendes ausführen:

Vor dem ersten Spülen

▶ Stromversorgung einschalten und Wasserhahn öffnen.
▶ Wasserhärte einstellen (siehe Seite 27).
▶ Den Salzbehälter mit ca. 1,0 l Wasser und 1 kg Regeneriersalz auffüllen. Salzreste auf dem Rand des Salzbehälters abwischen.
- Glanzmittel in den Glanzmittelbehälter füllen.
▶ Programm ohne Geschirr starten, um das Gerät vor Korrosion durch Salzreste zu schützen und fabrikationsbedingte Fettrückstände zu entfernen.
Die Nachhfüllanzeige Skann während der ersten Spülgänge noch blinken. Serlischt, sobald die Salzkonzentration im Behälter gleichmässig verteilt ist.

1.7 Hinweise zur Benutzung der Bedienungsanleitung

Eine grafische Kurzanleitung kann im Internet unter www.vzug.com heruntergeladen werden.

Verwendete Symbole

Kennzeichnet alle für die Sicherheit wichtigen Anweisungen.

Nichtbeachtung kann zu Verletzungen, Schäden am Gerät oder an der Einrichtung führen!

Gültigkeitsbereich

Die Produktfamilie (Modellnummer) entspricht den ersten Stellen auf dem Typenschild. Diese Bedienungsanleitung gilt für:

Modell Typ Produktfamilie

GS 60 SL GS60SLGVi 41086 (EURO 60)

Ausführungsabweichungen sind im Text erwähnt.

Änderungen

Text, Bild und Daten entsprechen dem technischen Stand des Gerätes zur Zeit der Drucklegung dieser Bedienungsanleitung. Änderungen im Sinne der Weiterentwicklung bleiben vorbehalten.

Inhaltsverzeichnis

1 Sicherheitshinweise 2

1.1 Gerätespezifische Sicherheitshinweise...... 2
1.2 Bestimmungsgemässe Verwendung ..... 3
1.3 Gebrauchshinweise 3
1.4 Transport und Aufstellung...... 4
1.5 Geräteschäden vermeiden...... 4
1.6 Erste Inbetriebnahme.... 5
1.7 Hinweise zur Benutzung der Bedienungsanleitung.... 5

2 Gerätebeschreibung 7

2.1 Aufbau.... 7
2.2 Bedien- und Anzeigeelemente 8

3 Programmübersicht 9

3.1 Programme 9
3.2 Zusatzfunktionen.... 10
3.3 EcoManagement.... 10

4 Spülen 11

4.1 Gerät vorbereiten 11
4.2 Tipps rund ums Spülen 11
4.3 Beladetipps Besteckschublade *...... 12

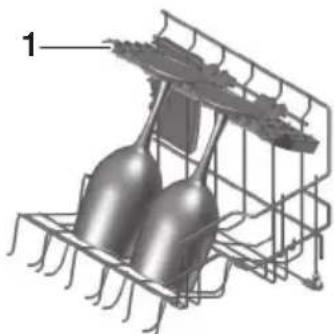

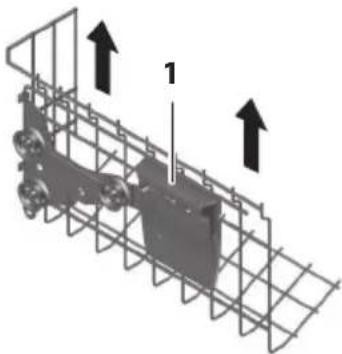

4.4 Beladetipps Oberkorb.... 12

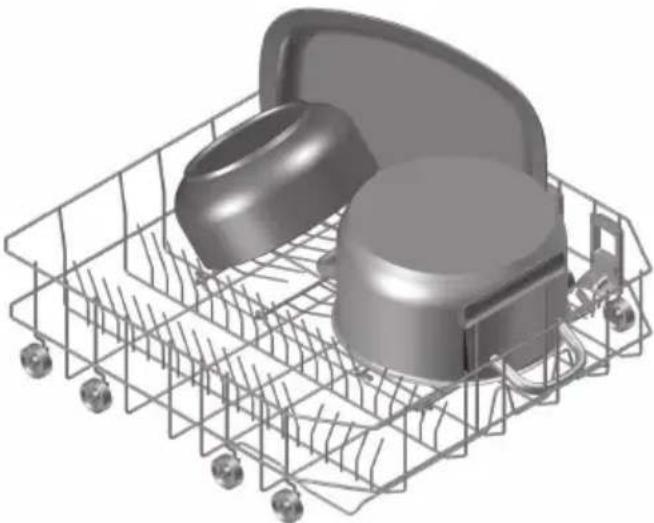

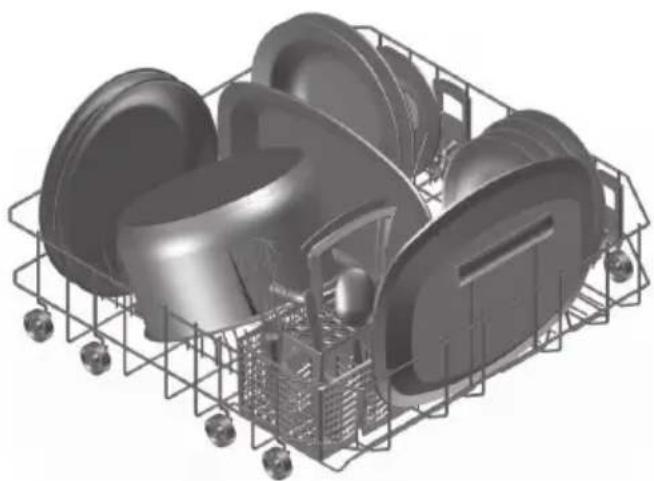

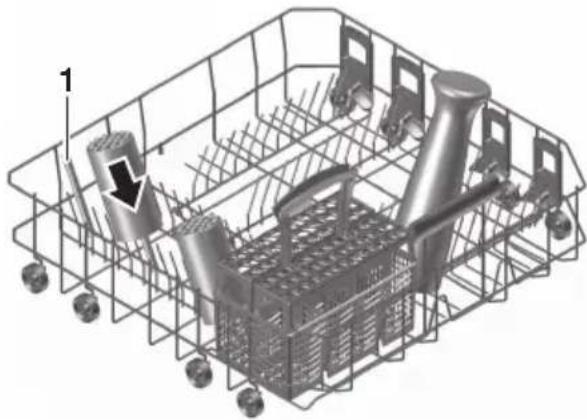

4.5 Beladetipps Unterkorb.... 15
4.6 Spülmittel.... 19
4.7 Programm wählen.... 20
4.8 Startaufschub.... 23
4.9 Programm unterbrechen 23

4.10 Programm vorzeitig abbrechen.... 24

4.11 Bedienung bei aktiver Kindersicherung .. 24

4.12 Programmende.... 25

4.13 EcoManagement-Statistik.... 25

5 Benutzereinstellungen 26

5.1 Übersicht Benutzereinstellungen 26
5.2 Benutzereinstellungen ändern.... 26
5.3 Sprache 26
5.4 Kontrast.... 27
5.5 Signalton.... 27
5.6 All in 1.... 27
5.7 Wasserhärte 27
5.8 Glanzmitteldosierung.... 28
5.9 Wasserhärteeinheit 28
5.10 TrocknenPlus 28
5.11 SpülenPlus 28
5.12 Warmwasseranschluss 28

5.13 OptiStart.... 29
5.14 EcoManagement.... 29
5.15 Zähler löschen.... 29
5.16 Kindersicherung.... 29
5.17 Wärmepumpe (modellabhängig)...... 29
5.18 Automatische Türöffnung 30
5.19 Temperatureinheit.... 30
5.20 Innenraumbeleuchtung.... 30
5.21 Speicherdauer Tank.... 30
5.22 Tank leeren bei Netzunterbruch.... 30
5.23 Standby-Automatik.... 31
5.24 Werkeinstellung.... 31

6 Pflege und Wartung 32

6.1 Innen- und Aussenreinigung.... 32
6.2 Sprüharme reinigen.... 32
6.3 Siebsystem reinigen.... 33
6.4 Regeneriersalz nachfüllen.... 33
6.5 Glanzmittel einfüllen 34
6.6 Speichertank leeren 34

7 Störungen selbst beheben 35

7.1 Störungsmeldungen.... 35
7.2 Weitere mögliche Störungen 37
7.3 Unbefriedigende Spülergebnisse 38
7.4 Bei einem Stromunterbruch.... 39

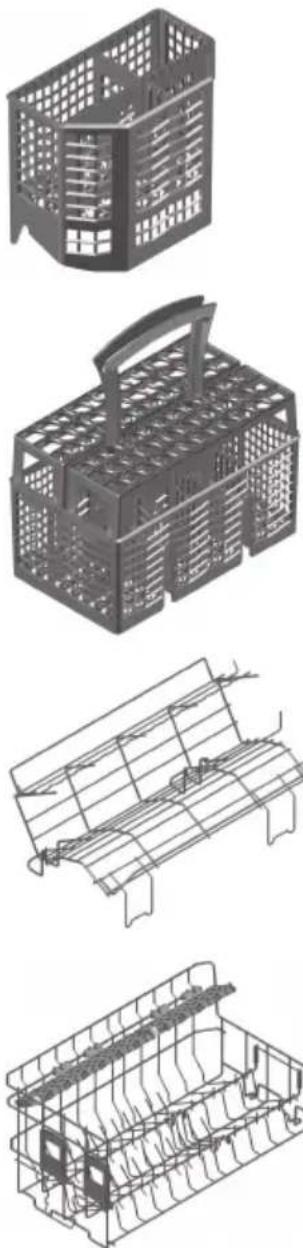

8 Zubehör und Ersatzteile 39

9 Technische Daten 41

9.1 Produktdatenblatt.... 42
9.2 Verbrauchswerte.... 43
9.3 Hinweise für Prüfinstitute.... 45
9.4 Geräuschmessung 45

10 Entsorgung 46
11 Notizen 47
12 Kurzanleitung 48
13 Service & Support 48

2 Gerätebeschreibung

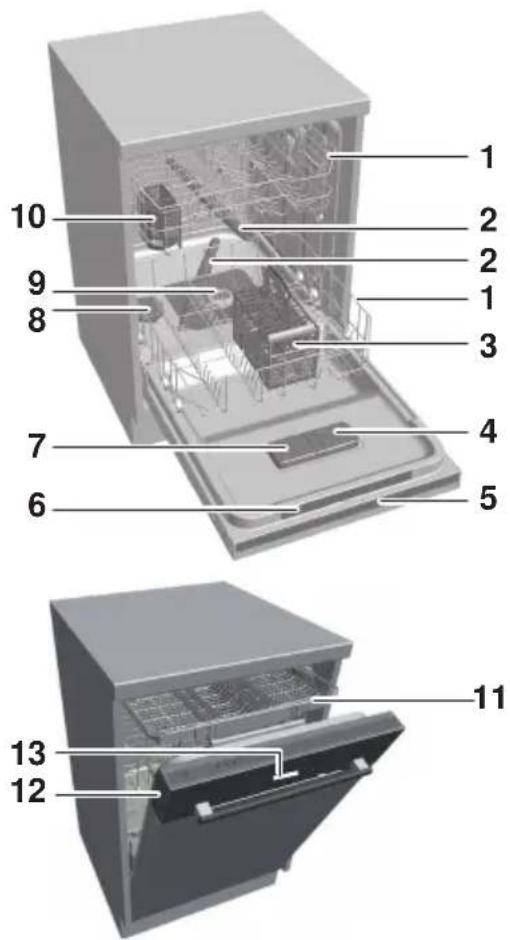

2.1 Aufbau

1 2 2 1 3 4 5 6 7 8 9 10 11 12 13

1 Geschirrkörbe
2 Sprüharme

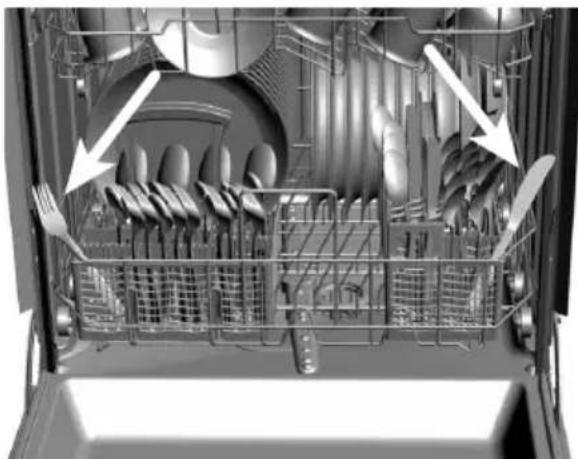

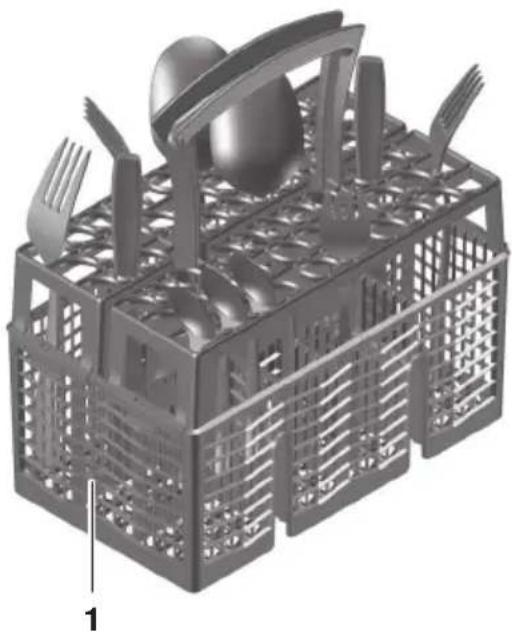

3 Besteckkorb
4 Glanzmittelbehälter
5 Bedien- und Anzeigeelemente
6 Kurzbedienungsanleitung
7 Spülmittelbehälter
8 Salzbehälter
9 Siebsystem
10 Besteckkorb «klein» *

11 Besteckschublade *

12 Function Light *

13 Klartextanzeige auf Glasblende *

* modellabhängig

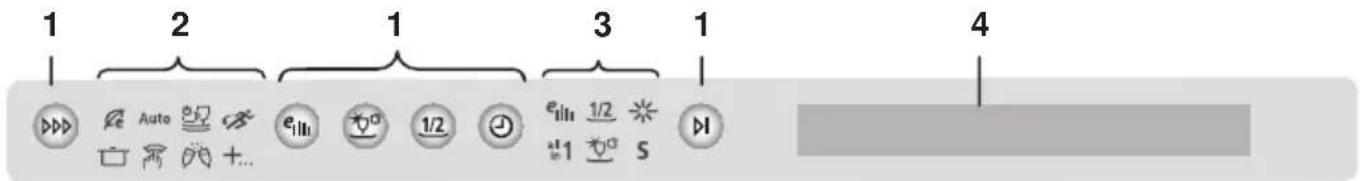

2.2 Bedien- und Anzeigeelemente

1 2 1 3 1 4

1 Tasten 2 Programmsymbole 3 Zusatzfunktions-/

Programmwahl Eco-Programm Energiesparen/ e EcoStart EcoManagement Automatteilbeladung 1/2 SteamFinish Alltag Nachfüllanzeige Glanzmittel 1/2 Teilbeladung Sprint Spülmittel «All in 1» all in 1 Startaufschub Intensiv SteamFinish Programmende Silent S Nachfüllanzeige Salz Party +... weitere Programme

4 Display

• Programmname mit Dauer/Temperatur
• Programmstand und Restdauer
• Zusatzfunktionen
• Hinweis- und Störungsmeldungen

Signalton

Bei Programmende und Störungen ertönt ein Signalton.

Function Light (modellabhängig)

• leuchtet während des Programmablaufs
• blinkt während der Nach-trocknungsphase

3 Programmübersicht

3.1 Programme

Mit der Wahl der Zusatzfunktionen e_l und können die Programmdauer, der Wasserverbrauch und der Energieverbrauch reduziert werden.

Eco-Programm: Effizientestes Programm bzgl. Wasser- und Energieverbrauch für normal verschmutztes Geschirr (Deklarationsprogramm).

Automatik: Optimale Reinigung mit minimalem Wasser- und Energieverbrauch. Nicht bei angebranntem und stark eingetrocknetem Schmutz geeignet.

Alltag Kurz: Kurzprogramm für normal verschmutztes Alltagsgeschirr. Reinigung mit hohem Spritzdruck.

Sprint: Für leicht verschmutztes Geschirr, z. B. Apéro- oder Kaffeegeschirr. Nicht für langsam auflösende Tabs geeignet.

Intensiv: Für hohen Verschmutzungsgrad, insbesondere bei stärkehaltigem Schmutz (Kartoffelstock, Reis...)

Silent: Besonders leises Spülprogramm für das Spülen während der Nacht. Für normal verschmutztes Geschirr geeignet.

Party: Schnelles Spülprogramm für leicht verschmutztes Geschirr, das schnell wieder sauber sein soll, z.B. bei einer Party oder einem Apéro. Nicht für Tabs geeignet. Nur Spülmittel in Form von Pulver oder Gel verwenden.

Das blinkende Symbol + zeigt an, dass eines der folgenden Programme gewählt wurde. Das jeweils gewählte Programm wird im Display angezeigt.

Glas: Schonprogramm für Gläser.

Fondue/Raclette: Für hohen Verschmutzungsgrad, insbesondere bei angebranntem Schmutz. Nur spülmaschinentaugliches Geschirr verwenden. Evtl. Reinigungsmittel in Vorspülkammer füllen.

Hygiene: Für Geschirr mit höheren Hygienanforderungen (z. B. Babyflaschen, Schneidebretter...). Vor Programmstart Siebsystem reinigen.

Maschinenpflege: Gerät und insbesondere der Speichertank wird hygienisch gespült. Vor Programmstart Siebsystem reinigen und Maschinenpfleger gemäss Herstellerangaben zugeben.

Vorspülen: Verhindert ein Antrocknen von Schmutz, falls ein Programm erst später gestartet wird.

3.2 Zusatzfunktionen

1 ×

Je nach Benutzereinstellungen kann zwischen zwei Funktionen gewählt werden:

Energiesparen: Spültemperatur wird um 5 °C reduziert, ca. 10 % weniger Energieverbrauch. Schonend für Gläser. Die Programmdauer wird leicht verkürzt.

Geräte mit Wärmpepumpe: insgesamt bis zu 30 % weniger Energieverbrauch, jedoch wird die Programmdauer verlängert.

2 ×

OptiStart: Falls die Benutzereinstellung «OptiStart» aktiv ist, wird ein Startaufschub eingestellt. Während dieser Zeit wird das Geschirr eingewicht, wodurch das Reinigungsergebnis verbessert und der Energieverbrauch reduziert werden.

SteamFinish: Während des Glanzspülens wird Dampf erzeugt, der sich an den Gläsern niederschlägt und zu einem optimalen Trocknungsergebnis führt. Ca. 15 Minuten längere Programmdauer.

Teilbeladung: Bei wenig Geschirr. Wassermenge wird um bis zu 6 l reduziert, Programmdauer ist um bis zu 15 Minuten kürzer.

Startaufschub: Ermöglicht das Spülen in Randstunden (z. B. mit Niederstromtarif). Der Einstellbereich liegt zwischen 30 Minuten und 24 Stunden.

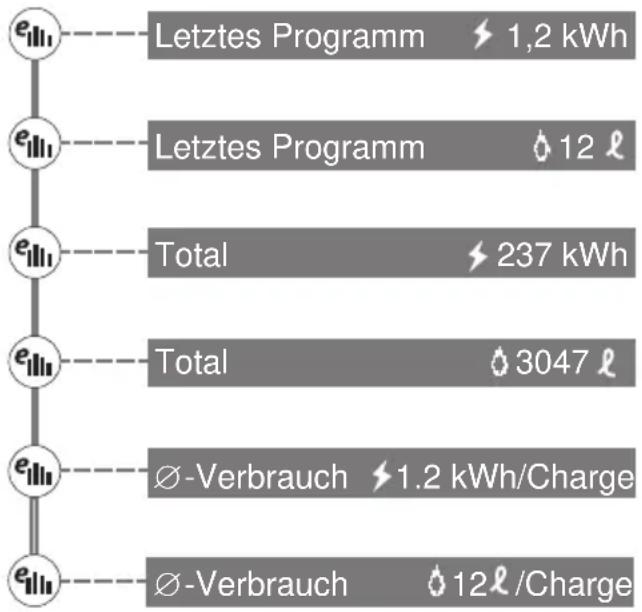

3.3 EcoManagement

Nur aktiv, wenn die Benutzereinstellung «EcoManagement» eingeschaltet ist.

EcoManagement stellt Informationen zum Energie- und Wasserverbrauch des Gerätes zur Verfügung und fördert einen nachhaltigen Umgang mit Energie. Solange kein Programm läuft, können folgende Verbrauchsinformationen abgerufen werden:

• Energie- und Wasserverbrauch des letzten Programms
• Gesamtenergie- und Wasserverbrauch
• Durchschnittlicher Energie- und Wasserverbrauch der letzten 25 Programme

Während der Programmwahl wird angezeigt, wie viel Energie und Wasser das entsprechende Programm verbrauchen wird. Nach beendetem Programm wird der Energie- und Wasserverbrauch des letzten Programms angezeigt.

Die Werte können je nach Programm, Beladung, Zusatzfunktionen und Benutzereinstellungen variieren.

4 Spülen

4.1 Gerät vorbereiten

Ein Gerät mit Wärmpepumpe muss nach einer Ortsveränderung ca. 2 Stunden in der betriebsüblichen Position stehen, bevor es betriebsbereit ist.

▶ Geschirr von groben und festen Speiseresten sowie von Fremdkörpern (z. B. Zahnstochern) befreien.
▶ Geschirrkörbe beladen. Nach dem Einordnen überprüfen, ob die Sprüharme frei drehen können.

4.2 Tipps rund ums Spülen

Allgemeines

• Geschirrkörbe nicht überladen.
• Stark eingebrannte Speisereste vorher einweichen.
• Gefässe wie Tassen, Gläser, Töpfe usw. mit der Öffnung nach unten einordnen, damit das Wasser ablaufen kann.
• Gläser so einordnen, dass sie einander nicht berühren, um Glasschäden und Wasserflecken zu vermeiden.
• Wenn Fettfilter von Dunstabzügen gereinigt werden, Programm ☐ wählen und maximale Menge an Spülmittel verwenden.

Geschirr

Nicht jedes Geschirr ist für eine maschinelle Reinigung geeignet.

• Laugen- und wärmempfindliche Teile aus Holz oder Kunststoff manuell spülen.
• Tonwaren neigen zu Rissbildungen und zum Abspringen von Splittern.
• Glas- und Porzellanbedruckungen sind nur bedingt widerstandsfähig und können sich mit der Zeit ablösen.
• Glas kann je nach Art und verwendetem Spülmittel trüb werden. Fragen Sie beim Glaslieferanten nach, ob das Glas spülmaschinenfest ist.
• In geschliffenen und dickwandigen Kristallgläsern und Schalen können Spannungen entstehen, die zum Bruch führen.
• Kein Geschirr mit Klebeetiketten spülen. Abgelöste Klebeetiketten können das Siebsystem verstopfen.
• Gegenstände aus Silber, Kupfer und Zinn neigen zu Braun- bis Schwarzfärbung.
• Aluminium neigt zu Fleckenbildung. Aluminium separat oder manuell spülen.

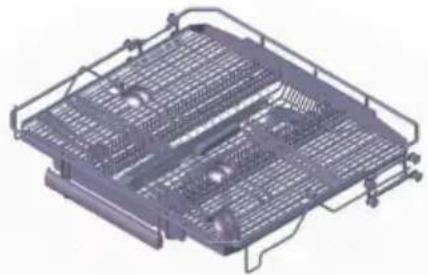

4.3 Beladetipps Besteckschublade \*

\*modellabhängig

• Löffel wenn möglich mit Griff in der Nadelreihe platzieren.
  ▶ Bei Löffeln mit dickem Griff oder bei angehobenem Seitenteil (siehe unten), Mundstück in der Nadelreihe platzieren.

▶ Bei hohen Gläsern: Rechtes Seitenteil um 2 cm anheben oder bis in die Mitte schieben.

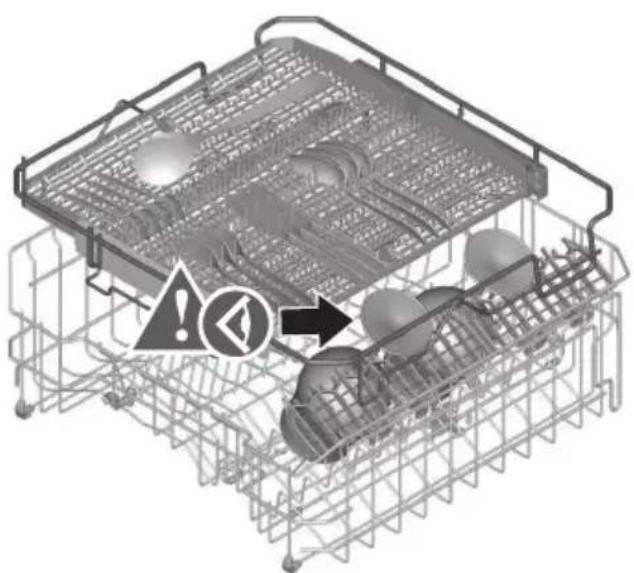

VORSICHT: Hohe Gläser können mit Besteckschubladenrahmen zusammenstossen und beschädigt werden.

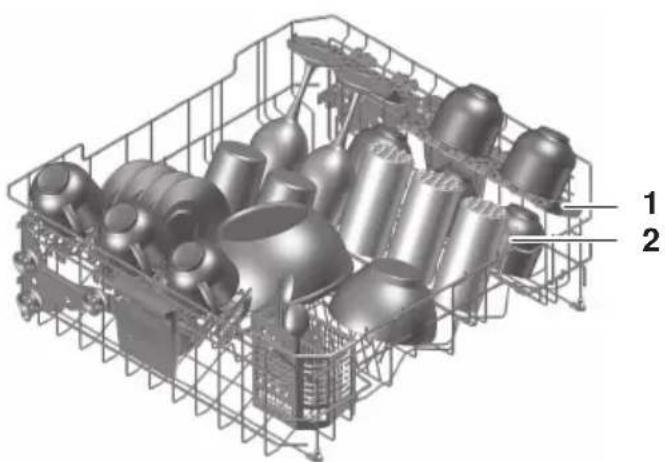

• Kleineres Geschirr wie Untertassen, Gläser, Tassen und Schalen einordnen.
  ▶ Werden abklappbare Tablare 1 benutzt, Geschirr versetzt einordnen.

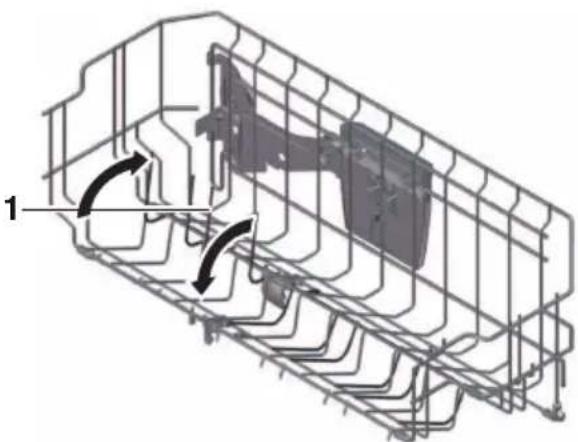

  ▶ Gläser an klappbare Gläserhalter 2 lehnen.

Besonders für hohe Gläser geeignet.

Gläserhalter 1 leicht nach unten drücken oder nach oben ziehen, bis sie einrasten.

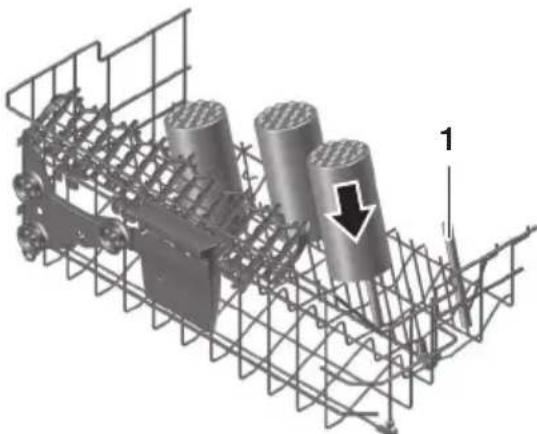

Für die Platzierung von Trinkgläsern, Babyflaschen, Vasen und Karaffen im gesamten Korb.

▶ Easy-Nadeln 1 über Korbnadeln stecken.
▶ Für breitere Gefässe 2 Easy-Nadeln verwenden.

Tablare 1 können auch als Gläserhalter verwendet werden. Das Entfernen der Tablare schafft Platz für hohe Gläser.

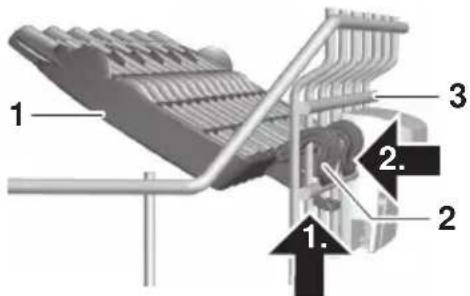

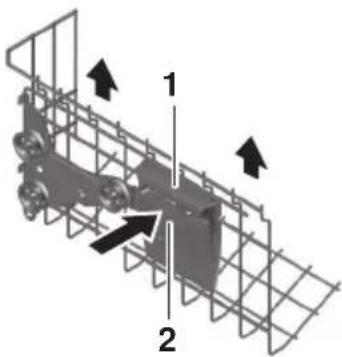

Tablare demontieren/in der Höhe verstellen

Tablar 1 an Befestigung 2 nach oben drücken.

Tablar nach innen wegführen.

▶ Bei Bedarf Tablar auf höher gelegener Position 3 einhängen.

1 2 3 1. 2

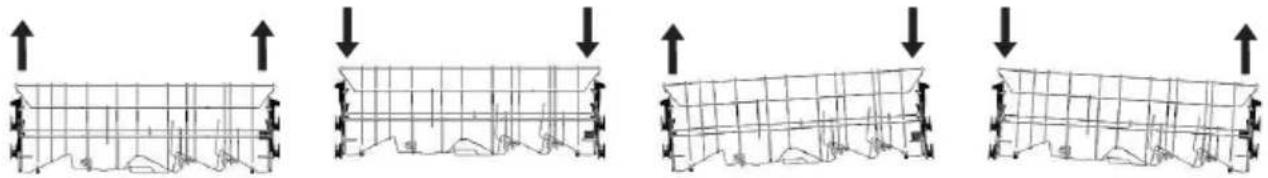

Oberkorb verstellen

Der Oberkorb kann in der Höhe um ca. 2–4 cm verstellt werden (modellabhängig). Kombinierte Schrägstellungen sind möglich.

▶ Anheben: Oberkorb seitlich an Griffen 1 halten und bis auf gewünschte Einrastposition anheben.

▶ Absenken: Oberkorb seitlich an Griffen 1 halten.
▶ Oberkorb leicht anheben und gleichzeitig Taste 2 drücken. Arretierung wird entriegelt.
▶ Oberkorb auf gewünschte Position absenken, Taste loslassen und einrasten lassen.
▶ Schüsseln aus Kunststoff im Oberkorb platzieren.

4.5 Beladetipps Unterkorb

• Grössere Geschirrteile wie Teller, Schüsseln, Platten und Töpfe einordnen.
  ▶ Breites Geschirr (Suppenteller, Deckel usw.) hinten rechts einordnen.

Für eine grössere Auflagefläche, z. B. für grosse Platten, Pfannen, Schüsseln oder viele Tassen und Gläser.

Garbehälter können zwischen die Nadeln gestellt werden. Easy-Nadeln für mehr Standsicherheit verwenden.

▶ Seitlichen Arretiergriff 1 nach oben ziehen.
▶ Rechen nach unten klappen.

Für die Platzierung von Trinkgläsern, Babyflaschen, Vasen und Karaffen im gesamten Korb.

▶ Easy-Nadeln 1 über Korbnadeln stecken.
▶ Für breitere Gefässe 2 Easy-Nadeln verwenden.

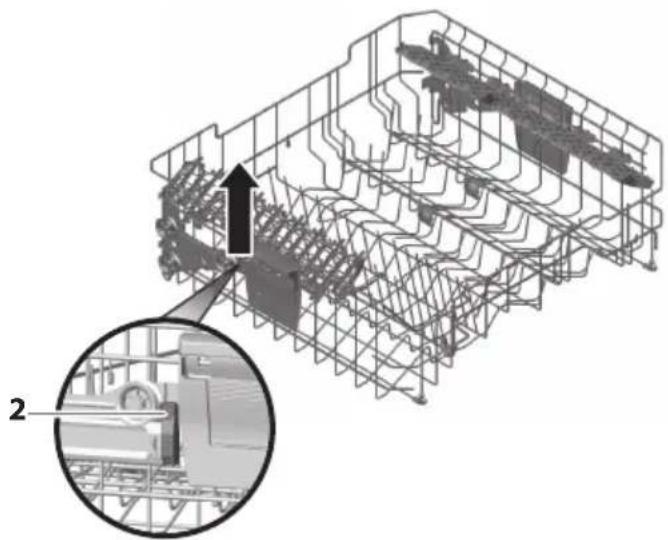

Back- und Steamerbleche reinigen

Bei grösseren Blechen muss der Oberkorb entfernt werden.

▶ Oberkorb bis zum Anschlag ausfahren.
- Korbsperre 2 entfernen, nach oben schieben.
▶ Oberkorb aus der Schiene herausziehen.
▶ Backbleche platzieren, für bessere Standsicherheit Easy-Nadeln verwenden.

▶ Nach dem Wiedereinsetzen des Oberkorbes muss die Korbsperre 2 wieder verriegelt werden.

Besteckkorb

Stellen Sie Messer und Besteckteile mit spitzen und scharfen Bereichen so in den Besteckkorb, dass diese nicht herausragen (Spitze nach unten) Verletzungsgefahr!

Stecken Sie keine Messer, Gabeln oder sonstige spitze Gegenstände in die Öffnung des Türverschlusses und lassen sie Sie auch nicht in die Öffnung fallen. Gefahr von Geräteschäden!

Sie können Messer und Besteckteile mit spitzen und scharfen Bereichen auch horizontal in den Oberkorb legen.

▶ Besteckkorb an beliebiger Position auf die eingeklappten Nadeln stellen.
▶ Besteck aufgelockert und mit Griff nach unten (ausser Messer u. Ä.) auf die Fächer verteilen. Löffel sollten nicht ineinanderliegen.
▶ Um Ineinanderliegen, Trocknungsflecken und Durchrutschen von kleinen Besteckteilen zu vermeiden, mitgelieferte Aufsätze 1 auf den Besteckkorb aufstecken.

WARNUNG! Beim Schliessen der Geräte-tür darauf achten, dass keine Besteckteile aus dem Bottich ragen und eingeklemmt werden. Dichtigkeit des Gerätes ist sonst nicht sichergestellt.

Verwenden Sie auf keinen Fall Handspülmittel! Starke Schaumbildung kann zu Funktionsstörungen führen. Halten Sie die auf der Verpackung aufgedruckten Dosiervorschriften genau ein und wenden Sie sich bei Fragen an den Spülmittelhersteller. Zu hohe oder tiefe Dosierung kann zu Geräteschäden führen.

▶ Nur spülmaschinentaugliches Spülmittel verwenden. Tabs lösen sich bei Spültemperaturen unter 55 °C unter Umständen nur schlecht auf, was das Spülergebnis beeinträchtigen kann.

HINWEIS! Das Programm «Party» ist nicht für Tabs geeignet! Nur Spülmittel in Form von Pulver oder Gel verwenden!

Kombinierte Reinigungsprodukte (Tabs/Pulver in)

Für ein gutes Spülergebnis weiterhin Regeneriersalz und Glanzmittel verwenden.

▶ Stellen Sie in den Benutzereinstellungen gen werden dem Spülmittel angepasst.

All in 1 EIN ein. Programme und Anzei-

Wenn die Nachfüllanzeigen Soder blinken, weiterhin Regeneriersalz bzw. Glanzmittel auffüllen.

▶ Falls das Spül- oder Trocknungsergebnis nicht zufriedenstellend ist, verwenden Sie konventionelle Reinigungsprodukte. Stellen Sie in den Benutzereinstellungen All in 1 AUS ein. Bei Reklamationen wenden Sie sich an den Spülmittelhersteller.

Spülmittel einfüllen

Es dürfen keine Reinigungsmittel in die Öffnung des Türverschlusses gelangen. Dies kann zu einem defekten Türverschluss führen.

Pulver

▶ Spülmittelbehälter durch Druck auf Verschluss in Pfeilrichtung öffnen.
▶ Spülmittel in Behälter geben. Dosierung gemäss Angaben des Spülmittelherstellers.
▶ Markierung 1 «20 und 30 ml» beachten.
▶ Bei starker Verschmutzung ca. 1 Teelöffel Spülmittel in Vorspülkammer 2 geben.
▶ Deckel schliessen.

▶ Taste so oft drücken, bis das gewünschte Programm-symbol blinkt.
▶ Bei Bedarf Zusatzfunktion(en) wählen.
▶ Gerätetür schliessen.

Das Programm startet sofort. Das Function Light leuchtet (modellabhängig).

Wird die Gerätetür innerhalb von 15 Sekunden nicht geschlossen, erlöschen alle Eingaben, Symbole und das Display; zudem ertönt ein 2-facher Signalton. Das Programm muss neu gewählt werden. Die Programmwahl kann durch Drücken der Taste ▶ jederzeit abgebrochen werden.

Programm «Party»

Beladung mit Aperitif-Geschirr

Das Programm «Party» erlaubt eine volle Beladung des Geschirrkorbes. Es eignet sich nur für leicht verschmutztes Geschirr:

■ Wein-, Sekt- und Trinkgläser

- Teller mit leicht fettigen Rückständen

- Kaffee- und Teetassen

- Besteck

HINWEIS! Nicht für bereits eingetrocknetes oder mittel bis stark verschmutztes Geschirr geeignet!

Vor dem Starten des Programms «Party»

▶ Taste so oft drücken, bis blinkt.
▶ Gerätetür schliessen.

Das Gerät wärmt sich während ca. 10 Minuten auf.

Danach wird im Display entweder «einräumen/ausräumen» oder ein blinkendes Function Light angezeigt (modellabhängig).

Programm«Party»starten

▶ Geschirr einräumen und Spülmittel in Form von Pulver oder Gel einfüllen.

HINWEIS! Nicht für Tabs geeignet!

▶ Taste drücken, um das Programm zu starten.
Das Programm dauert ca. 11 Minuten.
- Nach Programmende feuchtes Geschirr entnehmen und von Hand nachtrocknen.
▶ Bei Bedarf eine weitere Ladung Geschirr einräumen.
▶ Spülmittel einfüllen.

HINWEIS! Vor jedem Spülgang mit Geschirr muss Spülmittel in den Spülmittelbehälter gefüllt werden!

▶ Taste drücken, um das Programm erneut zu starten.

Insgesamt können bis zu 5 Spülgänge nacheinander durchgeführt werden. Danach wird das Programm automatisch abgebrochen. Das Programm kann jederzeit mit der Taste ▶abgebrochen werden.

Falls die Gerätetür zu lange nicht geschlossen wird, bricht das Programm ab.

Verbrühungsgefahr! Falls das Gerät an einen Warmwasseranschluss angeschlossen ist, kann das Wasser zwischen den Spülgängen heisser als 51 °C sein.

HINWEIS! Zwischen den einzelnen Spülgängen bleibt warmes Wasser im Gerät zurück. Das Wasser wird bei geschlossener Tür bis zu 5 Stunden warmgehalten und für den nächsten Spülgang verwendet.

HINWEIS! Bei häufiger Verwendung des Programms «Party» empfiehlt sich, SpülenPlus (siehe Seite 28) in den Benutzereinstellungen zu aktivieren. Dadurch werden die jeweiligen Spülgänge etwas verlängert.

Zusatzfunktion wählen

Zusatzfunktionen können innerhalb von 15 Sekunden nach der Programmwahl gewählt werden.

z. B. ▶ Gewünschte Zusatzfunktionstaste drücken. Das entsprechende Symbol leuchtet.

▶ Gerätetür schliessen

Das Programm startet.

HINWEIS! Beim Programm «Hygiene» und «Maschinenpflege» ist die Zusatzfunktion e_III nicht wählbar. Beim Programm «Vorspülen» sind die Zusatzfunktionen e_III und ✉ nicht wählbar.

Zusatzfunktionen speichern

Durch das Speichern einer Zusatzfunktion ist diese automatisch bei jeder Programmwahl aktiv.

▶ Programm wählen.
- Zusatzfunktionstaste während 5 Sekunden gedrückt halten. Auswahl wird gespeichert.
- Um die Zusatzfunktion zu löschen, Zusatzfunktionstaste während 5 Sekunden gedrückt halten.

Speichern und Löschen wird durch kurzes Blinken des entsprechenden Symbols und einen Signalton bestätigt.

4.8 Startaufschub

Der Startaufschub ermöglicht das Spülen in Randstunden (z. B. mit Niederstromtarif). Er kann innerhalb von 15 Sekunden nach der Programmwahl eingestellt werden.

Der Einstellbereich liegt zwischen 30 Minuten und 24 Stunden.

Einstellen

▶ Programm wählen.
▶ Taste so oft drücken oder gedrückt halten, bis gewünschte Startaufschubdauer im Display steht.
▶ Falls gewünscht, Taste drücken, um OptiStart hinzuwählen.

Das Geschirr wird während des Startaufschubs eingeweicht, wodurch das Reinigungsergebnis verbessert und der Energieverbrauch reduziert werden

▶ Gerätetür schliessen.

Bei aktivem Startaufschub kann die Wartezeit durch Drücken der Startaufschubtaste verringert werden.

Das Display wird abgedunkelt *. Die eingestellte Startaufschubdauer wird zurückgezählt. Nach Ablauf der Dauer startet das gewählte Programm automatisch. Bei Programmende ertönt kein Signalton.

Während des Startaufschubs kann jederzeit nachträglich Geschirr eingeräumt werden.

Löschen

▶ Gerätetür öffnen.
▶ Taste so oft drücken oder gedrückt halten, bis Startaufschub zurückgestellt ist und Programmphase angezeigt wird.
▶ Gerätetür schliessen.

Das Programm startet sofort.

4.9 Programm unterbrechen

Geschirr und Wasser können heiss sein. Verbrühungsgefahr!

▶ Gerätetür vorsichtig öffnen.

Das Programm wird unterbrochen. Das Programmsymbol blinkt. Im Display steht abwechselnd:

Tür schliessen

Reinigen 1h05

4.10 Programm vorzeitig abbrechen

Geschirr und Wasser können heiss sein. Verbrühungsgefahr!

▶ Gerätetür vorsichtig öffnen. Das Programm wird unterbrochen. Das Programmsymbol blinkt.

▶ Taste während 2 Sekunden gedrückt halten. Das Wasser wird abgepumpt. Im Display steht abwechselnd:

Programm abgebrochen

bitte warten ...

Ein 5-facher Signalton ertönt. Das Display und die Symbole erlöschen.

4.11 Bedienung bei aktiver Kindersicherung

Die Kindersicherung muss jeweils vor der Programmwahl überwunden werden.

▶ Gerätetür öffnen. Im Display steht während 15 Sekunden: Kindersicherung

▶ Taste gedrückt halten und zusätzlich Taste ▶drücken. Die Kindersicherung ist überwunden. Die weitere Bedienung kann wie gewohnt erfolgen.

EcoManagement-Daten können ohne Überwindung der Kindersicherung aufgerufen werden

4.12 Programmende

Wenn im Display Automatische Türöffnung Tür nicht schliessen! steht, darf die Geräte-tür nicht geschlossen werden. Der Türöffner wird sonst beschädigt!

Bei Programmende ertönt ein 5-facher Signalton.

Bleibt die Gerätetür geschlossen, beginnt die Nachtrocknung: Das Display leuchtet bzw. das Function Light blinkt bis zu 90 Minuten (modellabhängig). Bei der Benutzereinstellung Automatische Türöffnung JA wird die Gerätetür während der Trocken- oder Nachtrockenphase automatisch geöffnet.

Nach der Nachtrocknung ertönen 3 lange Signaltöne.

Falls die Benutzereinstellung «EcoManagement» eingeschaltet ist, werden der Energie- und Wasserverbrauch des Programms angezeigt, z. B.: 1,2 kWh ^15

Zur optimalen Trocknung sollte das Geschirr erst nach Ablauf der Nachtrockenphase entnommen werden. Nach dem Ende der Nachtrockenphase erlöschen sämtliche Anzeigen und das Gerät geht in den Standby-Energiesparmodus über.

Ausräumen

▶ Geschirr ausräumen. Zuerst Unterkorb entladen.
- Siebsystem periodisch kontrollieren und, falls nötig, reinigen.

4.13 EcoManagement-Statistik

Verbrauchsinformationen anzeigen

▶ Taste antippen.

Im Display werden die Verbrauchsdaten des letzten Programms angezeigt, z. B.:

5 Benutzereinstellungen

5.1 Übersicht Benutzereinstellungen

Taste ▶ 5 Sekunden gedrückt halten

5.2 Benutzereinstellungen ändern

▶ Taste ▶l während ca. 5 Sekunden gedrückt halten, bis im Display steht: Benutzereinstellungen
▶ Taste ▶I so oft drücken, bis die gewünschte Benutzereinstellung im Display erscheint.
Um die Benutzereinstellung zu ändern, Taste >>> drücken.
- Um die Änderungen zu speichern, Taste ▷ so oft drücken, bis im Display steht:

Wenn während ca. 15 Sekunden keine Taste gedrückt wird, werden die Benutzereinstellungen gespeichert und das Display erlischt.

5.3 Sprache

Werkeinstellung: DEUTSCH

Die Sprache im Display kann geändert werden.

5.4 Kontrast

Werkeinstellung: ■ ■ ■ □ □ □

Der Kontrast des Displays kann auf 7 Stufen eingestellt werden.

• Kontrast erhöhen: Taste drücken.
• Kontrast verringern: Taste elücken.

5.5 Signalton

Werkeinstellung: LEISE

Der Signalton kann auf 3 Stufen eingestellt werden.

Mögliche Einstellungen:

Bei Gerätestörungen ertönt der Signalton auch im ausgeschalteten Zustand.

AUS
LEISE
■ LAUT

5.6 All in 1

Werkeinstellung: AUS

Für die Verwendung von Spülmitteln mit integrierter Salz- und Glanzmittelfunktion müssen die Programme angepasst werden. Sehr kurze Programme werden verlängert, da derartige Spülmittel eine längere Auflösedauer besitzen.

Mögliche Einstellungen:

AUS
EIN

^all 1-Produkte eignen sich nicht für alle Wasserhärten. Beachten Sie die Angaben des Spülmittelherstellers. Wenn die Nachfüllanzeigen Soder flinken, weiterhin Regeneriersalz bzw. Glanzmittel auffüllen.

5.7 Wasserhärte

Werkeinstellung: 26–30 °fH

Die Wasserhärte kann den örtlichen Verhältnissen angepasst werden. Informieren Sie sich bei der örtlichen Wasserversorgung.

Mögliche Einstellungen:

■ 13 Stufen von 0-120 °fH
■ 13 Stufen von 0–65 °dH

Wasserhärtestufen

^ 0		6	11	16	21	26	31	36	41	51	61	71	81
	-	-	-	-	-	-	-	-	-	-	-	-	-
	5	10	15	20	25	30	35	40	50	60	70	80	120
^ 0		4	7	10	13	15	17	20	23	28	33	39	46
	-	-	-	-	-	-	-	-	-	-	-	-	-
	3	6	9	12	14	16	19	22	27	32	38	45	65

5.8 Glanzmitteldosierung

Werkeinstellung: AUTOMATISCH

Mögliche Einstellungen:

AUTOMATISCH
AUS
1...2...12

5.9 Wasserhärteeinheit

Werkeinstellung: °fH

Mögliche Einstellungen:

^ dH
^ fH

5.10 TrocknenPlus

Werkeinstellung: AUS

Mögliche Einstellungen:

AUS
EIN

5.11 SpülenPlus

Werkeinstellung: AUS

Mögliche Einstellungen:

AUS
EIN

5.12 Warmwasseranschluss

Werkeinstellung: NEIN

Mögliche Einstellungen:

■ NEIN
JA
- OHNE HEIZEN

Die Glanzmittelmenge wird automatisch der Geschirrmenge und der Wasserhärte angepasst. Falls das Trocknungsergebnis nicht zufriedenstellend ist, kann die Dosierung manuell auf 12 Stufen eingestellt werden.

Die Wasserhärteeinheit kann auf französische Härte (°fH) oder deutsche Härte (°dH) eingestellt werden.

Bei eingeschaltetem TrocknenPlus wird die Trocknungstemperatur erhöht. Die Trocknungsdauer wird verlängert.

Bei eingeschaltetem SpülenPlus wird bei jedem Programm die Wassermenge erhöht. Die Programmdauer wird verlängert.

Falls das Gerät an einen Warmwasseranschluss angeschlossen ist, wird vorhandenes Warmwasser optimal genutzt.

Einstellung «OHNE HEIZEN»: nur einstellen, falls das Einlaufwasser min. 60 °C beträgt. Ansonsten verschlechtert sich das Reinigungs- und Trocknungsergebnis.

5.13 OptiStart

Werkeinstellung: EIN

Mögliche Einstellungen:

EIN
AUS

5.14 EcoManagement

Werkeinstellung: EIN

Mögliche Einstellungen:

EIN
AUS

5.15 Zähler löschen

Werkeinstellung: NEIN

Mögliche Einstellungen:

JA
■ NEIN

5.16 Kindersicherung

Werkeinstellung: AUS

Mögliche Einstellungen:

EIN
AUS

Ist die Benutzereinstellung eingeschaltet, kann bei der Programmwahl durch Drücken der Taste die Zusatzfunktion «OptiStart» ausgewählt werden.

EcoManagement stellt Informationen zum Energie- und Wasserverbrauch des Gerätes zur Verfügung.

Mit «AUS» kann EcoManagement ausgeschaltet werden.

Mit «JA» werden sämtliche Verbrauchswerte von EcoManagement auf «0» zurückgesetzt.

Die Kindersicherung verhindert einen zufälligen Programmstart.

Falls die Kindersicherung eingeschaltet ist, kann nur durch gleichzeitiges Drücken von zwei Tasten ein Programm gestartet werden.

5.17 Wärmepumpe (modellabhängig)

Werkeinstellung: EIN

Mögliche Einstellungen:

AUS
EIN

Je nach Spültemperatur wird die Wärme-pumpe hinzugeschaltet. Der Energieverbrauch wird reduziert, die Programmdauer verlängert. Je nach Einstellungen (Benutzereinstellungen, Zusatzfunktionen) variiert die Programmdauer zusätzlich.

Werden mehrere Programme hintereinander gestartet, bleibt die Wärmepumpe möglicherweise ausgeschaltet.

5.18 Automatische Türöffnung

Werkeinstellung: JA

Mögliche Einstellungen:

JA
■ NEIN

5.19 Temperatureinheit

Werkeinstellung: °C

Mögliche Einstellungen:

^ C
^ F

5.20 Innenraumbeleuchtung

Werkeinstellung: 10 min

Mögliche Einstellungen:

AUS
1, 2, 5, 10, 20 min

5.21 Speicherdauer Tank

Werkeinstellung: 36 h

Mögliche Einstellungen:

AUS
- 12 h, 24 h, 36 h

Die Gerätetür wird automatisch während Trocken- oder Nachtrockenphase einen Spalt geöffnet, um Energie zu sparen.

Bei ausgeschalteter Türöffnungsautomatik verlängert sich die Programmdauer um 10 Minuten.

Die Temperatureinheit kann auf Grad Celsius (°C) oder Grad Fahrenheit (°F) eingestellt werden.

Ab einem bestimmten Türöffnungswinkel wird der Innenraum während der eingestellten Dauer beleuchtet.

▶ Um die Beleuchtung vorzeitig auszuschalten, Taste ▶drücken.

Das letzte Spülwasser wird zurückbehalten und für das nächste Programm verwendet. Wird kein Programm gestartet, wird das Wasser nach der eingestellten Dauer abgepumpt. Im Display steht:

Tank leeren...

Nach ca. 20 Tankfüllungen wird der Tank automatisch gespült; dies bedeutet eine Programmverlängerung von ca. 30 Minuten. Im Display steht kurz:

mit Tankspülen

5.22 Tank leeren bei Netzunterbruch

Werkeinstellung: AUS

Mögliche Einstellungen:

AUS
EIN

Bei «AUS» wird nur beim Eco-Programm nach einem elektrischen Netzunterbruch der Tank nicht geleert.

5.23 Standby-Automatik

Werkeinstellung: EIN

Mögliche Einstellungen:

AUS
EIN

Ist die Benutzereinstellung eingeschaltet, erlöschen Informationen auf dem Display nach dem Programmablauf.

Ist die Benutzereinstellung ausgeschaltet, können die Informationen angezeigt werden durch Bedienen der Tür. Wird darauffolgend eine beliebige Taste gedrückt, erfolgt keine Anzeige mehr.

5.24 Werkeinstellung

Werkeinstellung: NEIN

Mögliche Einstellungen:

JA
■ NEIN

Mit «JA» können die Werkeinstellungen wiederhergestellt werden.

6 Pflege und Wartung

6.1 Innen- und Aussenreinigung

Innenreinigung

Der Innenraum reinigt sich bei richtiger Spülmitteldosierung selbst. 2× jährlich sollte das Gerät zusätzlich mit Maschinenpfleger gereinigt werden.

▶ Gebrauchsanweisung des Maschinenpflegers beachten.
Programm «Maschinenpflege» wählen, da Maschinenpfleger höhere Temperaturen für optimale Reinigungswirkung benötigen.

Aussenreinigung

• Keine scheuernden oder stark saure Reinigungsmittel verwenden.
• Keine kratzenden Scheuerschwämme, Metallwatte usw. verwenden. Oberfläche wird sonst beschädigt.
  ▶ Verschmutzungen oder Reste von Reinigungsmitteln sofort entfernen. Nur Handspülmittel oder Glasreiniger dazu verwenden.
  ▶ Oberfläche nur mit weichem, angefeuchtetem Tuch reinigen – bei Metalloberflächen in Schliffrichtung.
• Bedienblende mit feuchtem Lappen reinigen und nachtrocknen. Nur Handspülmittel oder Glasreiniger dazu verwenden.
• Türdichtung und -kanten periodisch mit weichem, angefeuchtetem Tuch reinigen.

6.2 Sprüharme reinigen

Oberer Sprüharm

▶ Oberkorb ganz herausziehen.
▶ Bajonettverschluss 1 im Gegenuhrzeigersinn lösen und entfernen.
- Sprüharm 2 von Drehachse abziehen und unter fliessendem Wasser gut ausspülen.
▶ Sprühdüsen kontrollieren.

1 2

Unterer Sprüharm

• Sprüharm 3 in Mitte anfassen und kräftig nach oben ziehen.
• Sprüharm unter fliessendem Wasser gut ausspülen.
  ▶ Sprühdüsen kontrollieren.
  ▶ Gleichzeitig Siebsystem und Grobsieb reinigen.

Führen Sie eine Reinigung unterhalb des Siebsystems nur mit weichen Materialien durch. Verwenden Sie niemals Metallgegenstände.

Ein nicht korrekt eingesetztes Siebsystem kann zu Gerätestörungen führen.

▶ Gerätetür öffnen und Unterkorb herausziehen.
- Siebsystem am Feinsiebgriff 1 im Gegenuhrzeigersinn lösen und herausnehmen.
▶ Grobsieb 2 durch Drücken auf Schliesslasche 3 öffnen und Siebsystem unter fliessendem Wasser mit Bürste reinigen.
▶ Grobe Rückstände entfernen.
- Siebsystem wieder einsetzen und Feinsiebgriff 1 im Uhrzeigersinn bis zum Anschlag drehen.

6.4 Regeneriersalz nachfüllen

Füllen Sie niemals Spülmittel in den Salzbehälter!

Wenn der Salzvorrat aufgebraucht ist, blinkt die Nachfüllanzeige Sund im Display steht Salz nachfüllen

▶ Gerätetür öffnen und Unterkorb herausnehmen.
▶ Salzbehälterdeckel durch Anheben am Griff öffnen.
▶ 1 kg handelsübliches Regeneriersalz einfüllen. Bei Erstinbetriebnahme zusätzlich 1 l Wasser einfüllen.
▶ Salzreste auf Rand von Salzbehälter abwischen.
▶ Deckel zudrücken, bis Schnappverschluss einrastet.

Programm «Vorspülen» ohne Geschirr wählen, um Gerät vor Korrosion durch allfällige Salzreste zu schützen.

Ungefährer Regeneriersalzverbrauch

A = Wasserhärte des Zuleitungswassers

B = Anzahl Spülgänge pro kg Salz

A = Wasserhärte des Zuleitungswassers B = Anzahl Spülgänge pro kg Salz

A	°fH	0-5	6-10	11-15	16-20	21-25	26-30	31-35	36-40	41-50	51-60	61-70	71-80	81-120
	°dH	0-3	4-6 7	-9 10	12	13-14	15-16	17-19	20-22	23-27	28-32	33-38	39-45	46-65
B		∞ 6	80 36	0 250	150 1	25 10	0 85 6	0 45	35 28	20

6.5 Glanzmittel einfüllen

Füllen Sie niemals Spülmittel in den Glanzmittelbehälter! Wischen Sie verschüttetes Glanzmittel auf. Gefahr von Schaumbildung. Beachten Sie Sicherheits- und Warnhinweise des Herstellers.

Glanzmittel bewirkt, dass das letzte Spülwasser (Glanzspülen) tropfenfrei abfliesst.

Wenn der Glanzmittelvorrat aufgebraucht ist, blinkt die Nachfüllanzeige und im Display steht Glanzmittel nachfüllen.

• Glanzmittelbehälter durch Drücken auf Verschluss in Pfeilrichtung öffnen.
• Glanzmittel bis zur Markierung «max» einfüllen (1,3 dl = ca. 35 Spülgänge).
• Klappdeckel schliessen.
  ▶ Verschüttetes Glanzmittel wegwischen.

Der Speichertank muss geleert werden, bevor das Gerät vom Stromnetz getrennt wird (z. B. bei Ferienwohnungen, Mieterwechsel).

▶ Bei ausgeschaltetem Gerät Taste während 5 Sekunden gedrückt halten. Der Speichertank wird geleert.

7 Störungen selbst beheben

Folgende Störungen können Sie unter Umständen selbst beheben. Ist dies nicht möglich, notieren Sie sich die komplette Störungsmeldung sowie die Fabrikationsnummer (FN) auf dem Typenschild Ihres Gerätes und rufen Sie den Service an.

7.1 Störungsmeldungen

- Bei Störungen ertönt während 1 Minute ein Signalton.

Anzeige mögliche Ursache Behebung

A0Schaumbildung?	Stark schäumendes Spülmittel verwendet.Verschüttetes Glanzmittel.Handspülmittel verwendet.	Verschüttetes Glanzmittel mit Tuch wegwischen.Schaum mit ca. 1 dl Essig vernichten.Störungsmeldung durch Drücken der Tastequittieren.Programm «Vorspülen» wählen.
A1Siebsystem prüfen	Siebsystem nicht eingesetzt.Siebsystem nicht vollständig arretiert.	Siebsystem kontrollieren, einsetzen und Feinsiebgriff im Uhrzeigersinn bis zum Anschlag drehen.
A2Wasserablauf prüfen	Siebsystem verstopft.Ablaufschlauch geknickt.Ablaufpumpe oder Siphon verstopft.Übermässige Schaumbildung wegen verschüttetem Glanzmittel.	Siebsystem reinigen.Störung beseitigen.Störungsmeldung durch Drücken der Tastequittieren.Programm neu starten.
A7Wärmepumpen-störung	Störung der Wärmepumpe.	Störungsmeldung durch Drücken der Tastequittieren.Das Gerät ist weiterhin betriebsbereit. Die Wärmepumpe wird vorerst nicht genutzt.
A9Wasserzulauf prüfen	Wasserhahn geschlossen.Filtersieb in Zuleitung verstopft.Unterbruch in Wasserversorgung.Zu geringer Wasserdruck.	Störung beseitigen oder abwarten, bis Wasserversorgung instand gestellt ist.Störungsmeldung durch Drücken der Tastequittieren.Programm neu starten.
F8 / E18siehe Anleitung /FN XXXXX XXXXXX	Zulaufwasser ist heisser als 79 °C (Warmwasseranschluss)	Temperatur des Zulaufwassers durch Sanitärinstallateur reduzieren lassen.

Anzeige mögliche Ursache Behebung

F../E... siehe Anleitung / FN XXXXX XXXXXX	Verschiedene Situationen können zu einer «F»-Meldung führen.	Störungsmeldung durch Drücken der Taste ▶quittieren.Bleibt die Störungsmeldung stehen:Stromzufuhr während ca. 1 Minute unterbrechen.Stromzufuhr wieder einschalten.Störungsmeldung durch Drücken der Taste ▶quittieren.Programm neu starten.Falls die Störung erneut erscheint, Störungsmeldung und FN notieren.Wasserhahn schliessen und Stromzufuhr unterbrechen.Service anrufen.
U../E... siehe Anleitung	Fehlerhafter elektrischer Anschluss.Überspannung.	Störungsmeldung durch Drücken der Taste ▶quittieren.Bleibt die Störungsmeldung stehen:Stromzufuhr während ca. 1 Minute unterbrechen.Stromzufuhr wieder einschalten.Störungsmeldung durch Drücken der Taste ▶quittieren.Programm neu starten.Falls die Störung erneut erscheint, Störungsmeldung und FN notieren.Stromzufuhr unterbrechen.Elektrische Installation durch einen Fachmann überprüfen lassen.

7.2 Weitere mögliche Störungen

Problem mögliche	Ursache Behebung
Das Gerät startet nicht.	Verschiedene Gründe möglich.	Gerätetür schliessen.Netzstecker einstecken.Sicherungen prüfen.Kapitel «Bedienung bei aktiver Kindersicherung» beachten.
	«Demomodus» ist eingeschaltet.	Gerätetür öffnen.Tasten und gedrückt halten und gleichzeitig Taste drücken.Im Display steht: «Demomodus EIN»Taste drücken.Im Display steht: «Demomodus AUS».Anzeige durch Drücken der Taste liquittieren.
Das Gerät neigt zu Geruchsbildung.	Verschiedene Gründe möglich.	Siebsystem reinigen.Programm «Maschinenpflege» mit Maschinenpfleger laufen lassen.Stärkeres Programm wählen.Genügend Regeneriersalz nachfüllen.Speicherdauer des Tanks reduzieren (z. B. 12h).
Die Zeitanzeige bleibt beim Programmstart oder während des Spülens bis zu 4 Minuten stehen.	Wasserenthärter wird nach Regeneriervorgang durchgespült.Programmdauer und Zeitanzeige passen sich dem Verschmutzungsgrad des Geschirrs an.	Keine Aktion notwendig.

7.3 Unbefriedigende Spülergebnisse

Problem Behebung

Das Geschirr wird nicht sauber.	Stärkeres Programm wählen.Geschirrkörbe anders beladen; Spritzschatten vermeiden.Siebsystem reinigen und richtig einsetzen.Prüfen, ob Sprüharme blockiert oder verschmutzt sind.Spülmittel richtig dosieren oder anderes Spülmittel verwenden.Wasserhärte richtig einstellen.Regeneriersalz nachfüllen.
Ein weisser Belag haftet auf dem Geschirr.	Gerät mit Maschinenpfleger reinigen.Regeneriersalz nachfüllen und Programm Vorspülen ohne Geschirr wählen.Spülmittel richtig dosieren oder anderes Spülmittel verwenden.Glanzmittel nachfüllen.Glanzmittel-Dosierung höher einstellen.Falls keinSpülmittel verwendet wird, in den Benutzereinstellungen unterAll in 1 EINEinstellen.
Auf dem Geschirr sind Schlieren, Streifen oder milchige Flecken zu sehen.	Glanzmittel-Dosierung niedriger einstellen.Falls keinSpülmittel verwendet wird, in den BenutzereinstellungenAll in 1 AUSeinstellen.
Das Geschirr ist nass und ohne Glanz oder es weist Trocknungsflecken auf.	Glanzmittel nachfüllen.Glanzmittel-Dosierung höher einstellen.Anderes Glanzmittel verwenden.Gerätetür bei Programmende erst öffnen, wenn ein dreifacher Signalton ertönt und das Display bzw. das Function Light erlischt (modellabhängig).Falls keinSpülmittel verwendet wird, in den Benutzereinstellungen unterAll in 1 AUSeinstellen.
Das Spülgut weist Rostflecken auf.	Es handelt sich um Fremdrost von Besteck, Töpfen, aus der Wasserleitung usw. Das Gerät besteht aus rostfreiem Stahl.Regeneriersalz nachfüllen und Program «Vorspülen» ohne Geschirr wählen.
Im Gerät haften Spülmittelreste.	Prüfen, ob Sprüharme blockiert oder verschmutzt sind.Anderes Spülmittel verwenden.Klappe am Spülmittelbehälter kontrollieren.Prüfen, ob Siebsystem verschmutzt ist.
Geschirrkorb und Kunststoffteile im Gerät verfärben sich.	Geschirr mit färbenden Speiseresten (z. B. Tomaten- oder Currysauce) wurde gespült. Die Verfärbung kann nach einigen Spülgängen wieder abnehmen.

7.4 Bei einem Stromunterbruch

• Ein laufendes Programm wird unterbrochen. Nach Behebung des Stromunterbruchs wird das Programm fortgesetzt.
• Störungsüberwachung wird unterbrochen.

8 Zubehör und Ersatzteile

Bei Bestellungen bitte Produktfamilie des Gerätes und genaue Bezeichnung des Zubehörs oder Ersatzteils angeben.

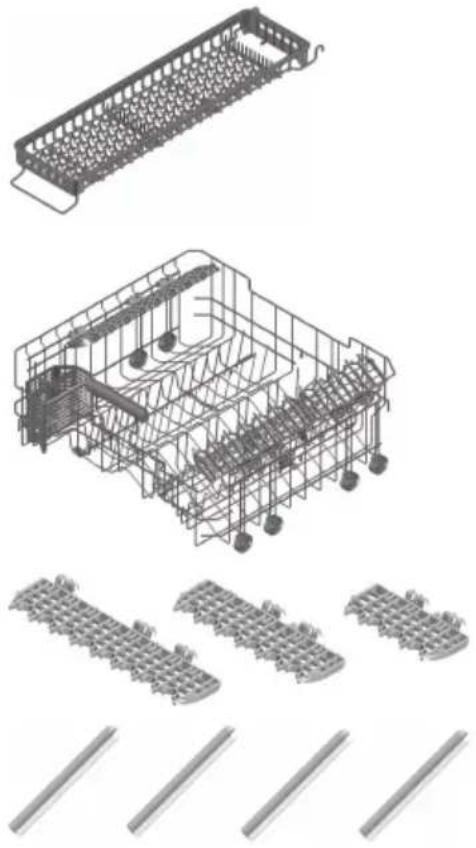

Zubehör

Besteckkorb «klein»

Besteckkorb «gross»

Tasseneinsatz

Gläsereinsatz

Vario-Besteckauflage

Gläserunterkorb

Tablare

Set Easy-Nadeln (4 Stück)

Ersatzteile

Siebsystem

Abmessungen SMS 55	SMS 55	Grossraum	EURO 60 EURO 60Grossraum	EURO 60 EURO 60WP
Gerätehöhe (inkl. Gleitblech 3 mm)	762 mm	827 mm 762 mm	827 mm –
Gerätehöhe (inkl. Verstellsockel)	– 848	–893 mm 783	–828 mm 848	–893 mm 866–911 mm
Gerätebreite 546 mm	546 mm 5	96 mm 596 mm	596 mm
Gerätetiefe 572 mm 57	2 mm 57	2 mm 572 mm	572 mm
Gerätegewicht 42-48 kg	63 kg

Sanitäranschluss

Kalt- oder Warmwasser bis 60 °C: G ^3/4 "

Erlaubter Druck Wasserzuleitung: 0,1–1,0 Mpa (1–10 bar)

Max. Förderhöhe des Ablaufs: 1,2 m

Elektrischer Anschlus

Siehe Typenschild:

▶ Gerätetür öffnen.

– Typenschild befindet sich links am Bottichrand.

Umgebungsbedingungen

Minimale Umgebungstemperatur: +10 °C

Sicherheitskonzept

Solange die Stromversorgung gewährleistet ist, wird das Gerät von der elektronischen Steuerung überwacht. Auftretende Störungen werden durch Störungsmeldungen angezeigt.

Überschwemmungsschutz

Der Überschwemmungsschutz funktioniert nicht bei einem Stromausfall. Schliessen Sie bei längeren Betriebspausen den Wasserhahn.

Die elektronische Steuerung überwacht den Wasserstand im Gerät. Im Störungsfall wird die Ablaufpumpe eingeschaltet und die Wasserzufuhr blockiert.

9.1 Produktdatenblatt

Nach Verordnung (EU) Nr. 1059/2010
Marke -		FORS AG
Modellkennung (die ersten 5 Ziffern der FN)	- 410	47410564105741058	4108341084	41048410594106041061	4108541086	4104641082
Nennkapazität in Standardgedecken für den Standardreinigungszyklus	- 12	13 13 14	13
Energieeffizienzklasse - A+++
Jährlicher Energieverbrauch ^1) kW	Wh/Jahr	208 21	1 211 21	4 155
Energieverbrauch des Standar-dreinigungszyklus	kWh 0,	74 0,75 0	75 0,76 0	,55
Leistungsverbrauch im Aus-Zu-stand und im unausgeschalteten Zustand	W	0,1/0,0
Gewichteter jährlicher Wasserverbrauch ^2)	I/Jahr	1876	1932	1876	1932	2464
Trocknungseffizienzklasse auf ei-ner Skala von G (geringe Effizi-enz) bis A (höchste Effizienz)	-	A
Standardprogramm ^3)	-	Eco
Programmdauer des Standar-dreinigungszyklus	min 27	0 280 27	0 280 295
Programmdauer des Standar-dreinigungszyklus *)	min 27	8 278 27	8 288 295
Dauer des unausgeschalteten Zustands	min	0
Luftschallemissionen Typ ...Vi dB	(A) 40 40	40	40 44
Luftschallemissionen Typ ...di dB	(A) 42	42	42 42	46

1) Jährlicher Energieverbrauch auf der Grundlage von 280 Standardreinigungszyklen bei Kaltwasserbefüllung und dem Verbrauch der Betriebsarten mit geringer Leistungsaufnahme. Der tatsächliche Energieverbrauch hängt von der Art der Nutzung des Gerätes ab.

2) Gewichteter jährlicher Wasserverbrauch auf der Grundlage von 280 Standardreinigungszyklen. Der tatsächliche Wasserverbrauch hängt von der Art der Nutzung des Gerätes ab.

3) Standardprogramm auf den sich die Informationen dieses Datenblattes beziehen. Dieses Programm ist zur Reinigung normal verschmutzten Geschirrs geeignet und in Bezug auf den kombinierten Energie- und Wasserverbrauch am effizientesten.

*) Einphasiger Anschluss (230V \~ 50 Hz, 2200 W, 10 A)

9.2 Verbrauchswerte

Die Verbrauchsdaten beziehen sich auf zweiphasigen Anschluss 400 V 2 N.

V = Vorspülen T = Trocknen

R = Reinigung D = Dauer

Z = Zwischenspülen W = Wasser

G = Glanzspülen E = Energie

Die angegebene Programmdauer und Verbrauchswerte sind Richtwerte. Durch Wahl von Zusatzfunktionen, der Beladungsmenge, Verschmutzung des Geschirrs, Reinigerart und -menge, Einlaufwassertemperatur, elektrischer Anschluss und spezifischen Programmabläufen (z.B. Regenerieren) können die Werte zusätzlich variieren.

Gerät ohne Wärmepumpe

Programm V	[°C]	R[°C]	Z	G[°C]	T D * W		[l]	E[kWh]
Eco-Programm Nein 50 Ja	45 Ja	4h30				-4h40	6,7-6,9	0,74-0,76
Automatik	bei Be-darf(kalt)	50–60	bei Be-darf	60 Ja	0h55	-1h35	5-18	0,7-1,3
Alltag Kurz	bei Be-darf (35)	60 Ja	60 Kurz 0h47		11		-16	0,9-1,2
Sprint	Nein	55	Nein	50	Kurz	0h20	8	0,8
Intensiv	bei Be-darf (35)	65 Ja	60 Ja	1h40	16		-22	1,2-1,4
Silent	bei Be-darf(kalt)	60 Ja	60 Ja	2h50	8		-14	1,1-1,2
Party	Nein 55	Nein 50	Nein	0h11		(-5h20)**	4(-24)**	0,8(-2,4)**
Glas	Nein 45	Ja 55 Ja	0h50	9			-11	0,8
Fondue/Raclette Einwei-chen 35		65 Ja	60 Ja	2h15	11		-18	1,3-1,5
Hygiene	55	70	60	65	Ja	1h40	12-15	1,7
Maschinenpflege	Nein 70 60	65 Ja 1h	50 15				-19	1,35
Vorspülen kalt Nein	Nein Nein	in Nein 0h	15 1				-4	0,05

* Dauer ohne Nachtrockenzeit. Die Programmdauer ist von folgenden Bedingungen abhängig:
- Anschlusswert (bei einphasigem Anschluss verlängert sich die Programmdauer um bis zu 15 Minuten)
- Speicherdauer Tank (beim automatischen Spülen des Tanks verlängert sich die Programmdauer um bis zu 30 Minuten)
** abhängig, ob 1 oder max. 5 Durchläufe gestartet werden.

Gerät mit Wärmepumpe

Programm V	[°C]	R[°C]	Z	G[°C]	T D * W		[l]	E[kWh]
Eco-Programm	Nein	50	Ja	45	Ja	4h55	8,7	0,55
Automatik	bei Be-darf(kalt)	50–60	bei Be-darf	60 Ja	0h55	-1h35	5-19	0,6-1,2
Alltag Kurz	bei Be-darf (35)	60	Ja	60	Kurz 0	h45 11	-17	0,8-1,1
Sprint	Nein 55	Nein 50	Kurz	0h18 9	0,75
Intensiv	bei Be-darf (35)	65	Ja	60 Ja	1h37 16		-23	1,1-1,3
Silent	bei Be-darf(kalt)	60	Ja	60 Ja	2h50 8		-15	1,1
Party	Nein 55	Nein 50	Nein	0h11		(-5h20)**	4(-25)**	0,8(-2,4)**
Glas	Nein 45	Ja	55	Ja 0h48	9		-12	0,75
Fondue/Raclette	Einwei-chen 35	65	Ja	60 Ja	2h12 11		-19	1,2-1,4
Programm V	[°C]	R[°C]	Z	G[°C]	T D * W		[I]	E[kWh]
Hygiene 55 70 60	65 Ja 1h	37 12					-16	1,4-1,6
Maschinenpflege	Nein 70 60	65 Ja 1h	48 15				-19	1,3
Vorspülen kalt Ne	n Nein Ne	in Nein 0h	15 1				-4	0,05

* Dauer ohne Nachtrockenzeit. Die Programmdauer ist von folgenden Bedingungen abhängig:
- Anschlusswert (bei einphasigem Anschluss verlängert sich die Programmdauer um bis zu 15 Minuten)
- Laufzeit der Wärmepumpe
- Speicherdauer Tank (beim automatischen Spülen des Tanks verlängert sich die Programmdauer um bis zu 30 Minuten)
** abhängig, ob 1 oder max. 5 Durchläufe gestartet werden.

9.3 Hinweise für Prüfinstitute

Die Hinweise für Prüfinstitute können im Internet bezogen werden: www.vzug.com/testinstitute.

9.4 Geräuschmessung

Siehe Kapitel 'Hinweise für Prüfinstitute'.

10 Entsorgung

10.1 Verpackung

Kinder dürfen auf keinen Fall mit Verpackungsmaterial spielen, da Verletzungs- bzw. Erstickungsgefahr besteht. Verpackungsmaterial sicher lagern oder auf umweltfreundliche Weise entsorgen.

10.2 Sicherheit

Machen Sie das Gerät unbenutzbar, damit Unfälle durch unsachgemässe Verwendung (z. B. durch spielende Kinder) vermieden werden:

▶ Trennen Sie das Gerät vom Stromnetz. Bei fest installiertem Gerät ist dies durch einen konzessionierten Elektriker vorzunehmen. Schneiden Sie anschliessend das Netzkabel am Gerät ab.
▶ Entfernen Sie den Türverschluss oder machen Sie ihn unbrauchbar.

10.3 Entsorgung

• Das Symbol «durchgestrichene Mülltonne» erfordert die separate Entsorgung von Elektro- und Elektronik-Altgeräten (WEEE). Solche Geräte können gefährliche und umweltgefährdende Stoffe enthalten.
• Diese Geräte sind an einer ausgewiesenen Sammelstelle für das Recycling von elektrischen und elektronischen Geräten zu entsorgen und dürfen nicht im unsortierten Hausmüll entsorgt werden. Dadurch tragen Sie zum Schutz der Ressourcen und der Umwelt bei.
• Für weitere Information wenden Sie sich bitte an die örtlichen Behörden.

10.4 Hinweis Wärmepumpe

Dieses Gerät ist FCKW-frei. Es enthält vom Kyoto-Protokoll erfasstes fluoriertes Treibhausgas.

Wärmepumpe hermetisch geschlossen
Treibhausgas R134a
Füllmenge [kg] 0.175
GWP [(kg CO2)/(kg Treibhausgas)] 1430
Total GWP [t CO2] 0.250

11 Notizen

12 Kurzanleitung

Bitte lesen Sie zuerst die Sicherheitshinweise in der Bedienungsanleitung!

▶ Gerätetür öffnen.
▶ Geschirr einräumen.
▶ Spülmittel einfüllen.
▶ Programm wählen.
▶ Eventuell Zusatzfunktion(en) wählen.
▶ Gerätetür schliessen. Das Programm startet sofort.
▶ Ertönt ein 3-facher Signalton, Gerätetür öffnen und Geschirr ausräumen.

Wenn Sie aufgrund einer Betriebsstörung oder einer Bestellung mit uns Kontakt aufnehmen, nennen Sie uns bitte stets die Fabrikationsnummer (FN) und die Bezeichnung Ihres Gerätes. Diese Angaben finden Sie auf dem Garantieschein, der Original-Rechnung und dem Typenschild Ihres Gerätes. Sie können sie zusätzlich hier notieren oder den mit dem Gerät gelieferten Servicekleber anbringen:

FN:

Gerät:

Bei Betriebsstörungen erreichen Sie das nächste Service-Center der FORS AG über ein Telefon mit Festnetzanschluss am Standort des Gerätes unter der Gratis-Telefonnummer 0800 55 46 50.

Anfragen, Bestellungen, FORS-Security

Bei Anfragen und Problemen administrativer oder technischer Art sowie für die Bestellung von Ersatzteilen und Zubehör wenden Sie sich bitte direkt an unseren Haupt-sitz in Studen, Tel. [phone].

FORS bietet zur bestehenden 2-jährigen Garantie eine Anschlussgarantie für 3 oder 5 Jahre für alle Haushaltgeräte. So können Sie nach Ablauf der Garantiezeit auf Nummer sicher gehen und sich vor dem Risiko unerwarteter Kosten schützen.

Die Garantiesicherung FORS-Security deckt alle Schäden am Gerät, welche die Funktionstüchtigkeit des Gerätes betreffen und umfasst die Reparatur oder den Ersatz des Gerätes. Das Antragsformular zur Garantiesicherung finden Sie unter www.fors.ch/garantiesicherung.
