BEDIENUNGSANLEITUNG EGSP312- E/B Exquisit

Bedienungsanleitung Einbau-Geschirrspüler

EGSP312-7 EB

WICHTIGES DOKUMENT! BITTE MIT KAUFBELEG AUFBEWAHREN

Sehr geehrte Kundin, sehr geehrter Kunde

Wir danken Ihnen für den Kauf unseres Geschirrspülers. Sie haben gut gewählt. Ihr Exquisit-Gerät wurde für den Einsatz im privaten Haushalt gebaut und ist ein Qualitätserzeugnis, das höchste technische Ansprüche mit praxisgerechtem Bedienkomfort verbindet – wie andere Exquisit-Geräte auch, die zur vollen Zufriedenheit ihrer Besitzer in ganz Europa im Einsatz stehen.

DE

Inhaltsverzeichnis

1 Einleitung 3
2 Umweltschutz ....3
3 Gebrauchs- und Sicherheitshinweise 4

Sicherheitshinweise....4

Erklärung der Sicherheitshinweise....4

Allgemeine Sicherheitshinweise....5

Sicherheit von Kindern 5

4 Bestimmungsgemässe Verwendung 6
5 Gerät auspacken 6
6 Lieferumfang....6
7 Installation 7

Aufstellen....7

Einbau 7

Nivellieren....11

Wasseranschluss Kaltwasser....13

Anbringen des Abflussschlauches 14

Gerät am Stromnetz anschließen....15

8 Inbetriebnahme 16

Vor der ersten Inbetriebnahme....16

Einstellen des Salzverbrauchs ....16

Haushaltsgeschirrspülmittel 17

Klarspülbehälter....20

Nachfüllen des Klarspülers....21

9 Betrieb 22

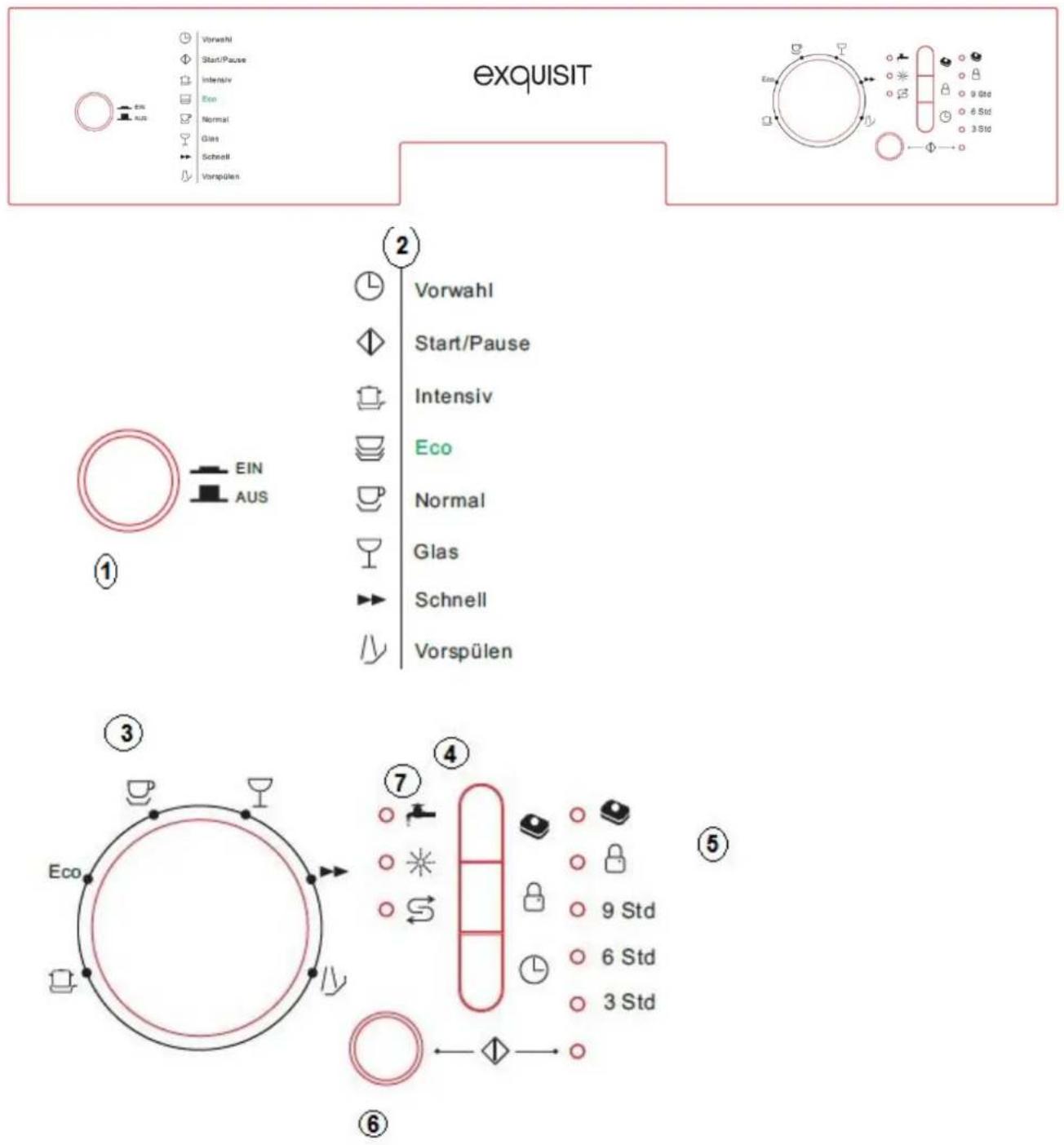

Bedienelemente....22

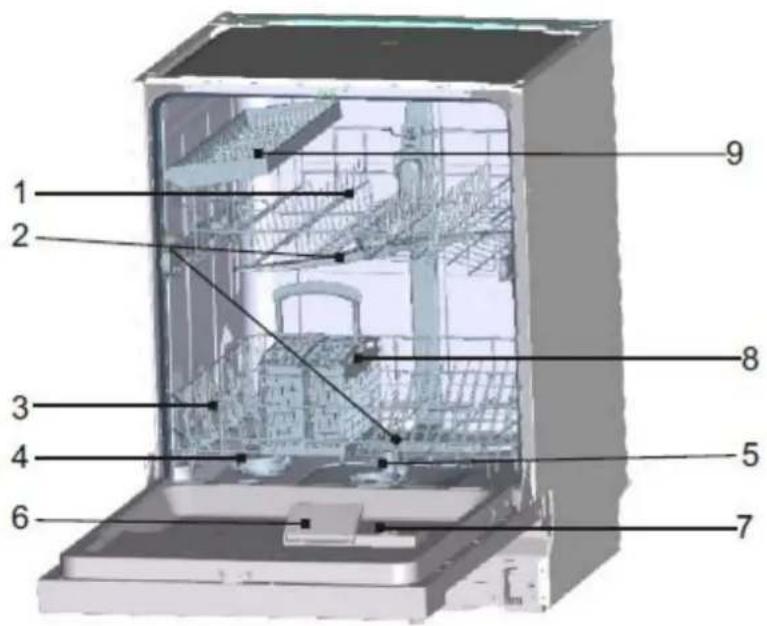

Funktionen des Geschirrspülers....23

10 Liste der Programme 24

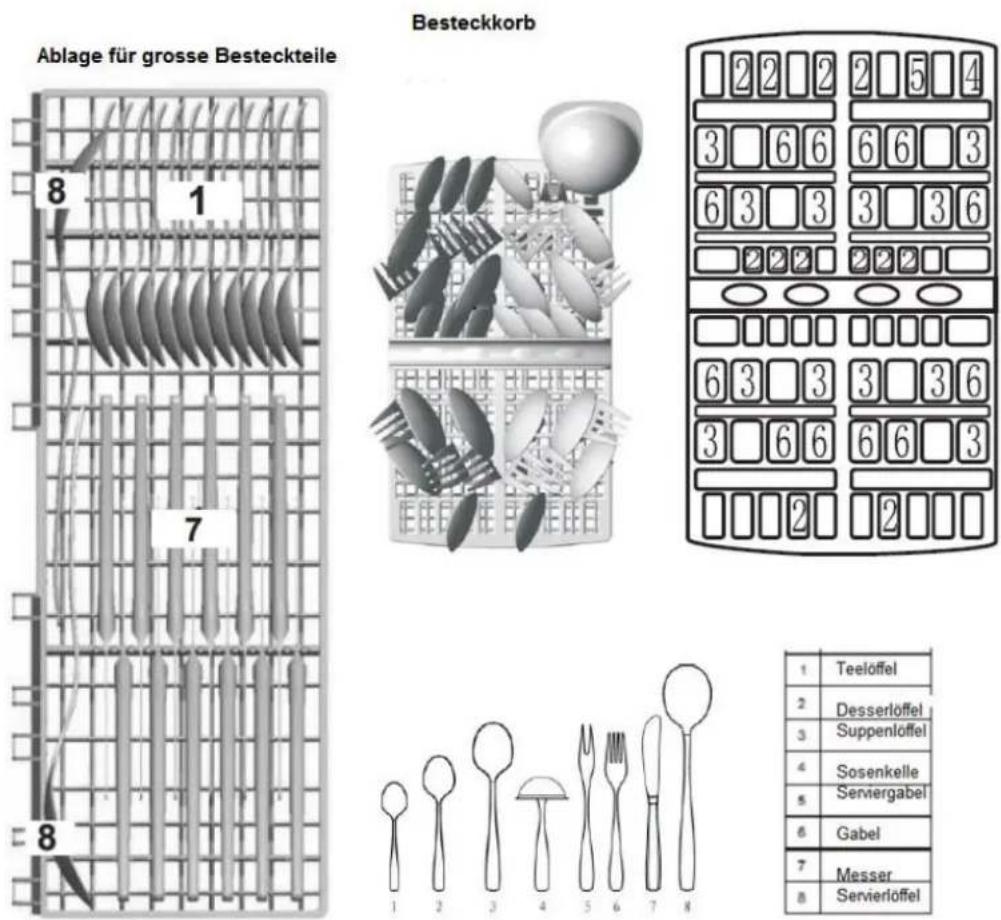

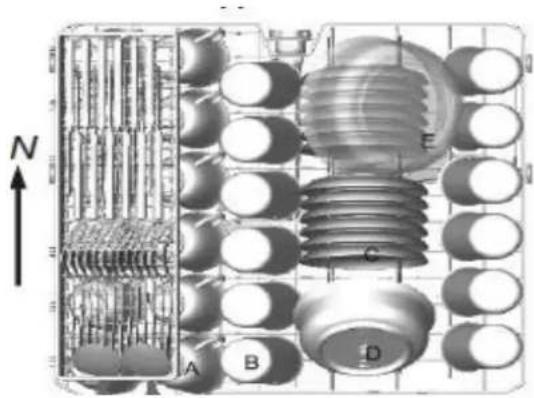

Beladen der Geschirrkörbe 25

11 Gerät einschalten 29

Starten eines Spülprogramms....29

Programmwechsel....29

Vergessen, ein Geschirrteil einzulegen?......30

Spülprogrammende 30

12 Wartung und Pflege 31

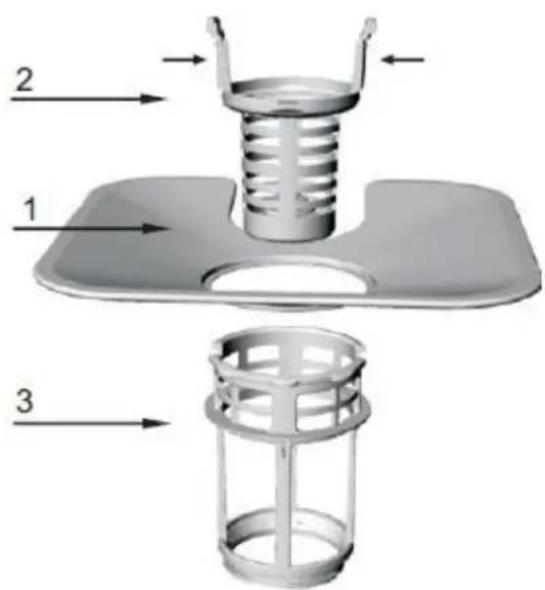

Filtersystem 31

Reinigung des Geschirrspülers 33

Schutz vor Einfrieren 34

13 Demontage....35

Transport 35

DE

14 Tipps zur Fehlerbehebung 36

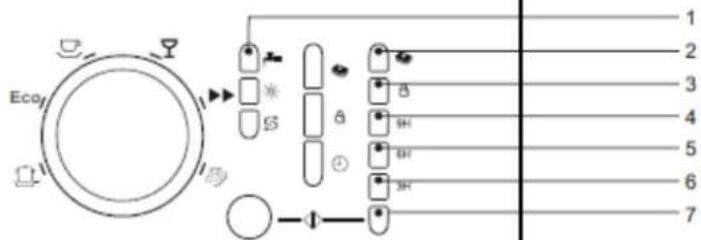

Fehlermeldungen....39

15 Kundendienst 40

16 Allgemeine Garantiebedingungen....41

17 Technische Daten 43

CE-Konformität 43

16 Produktdatenblatt für Geschirrspüler 44

1 Einleitung

Diese Anleitung bitte gut durchlesen.

Bevor Sie das Gerät in Betrieb nehmen, lesen Sie bitte diese Bedienungsanleitung aufmerksam durch. Sie enthält wichtige Sicherheitshinweise für die Installation, den Betrieb und den Unterhalt des Gerätes. Eine korrekte Bedienung trägt wesentlich zur effizienten Energienutzung bei und minimiert den Energieverbrauch im Betrieb.

Eine unsachgemäße Verwendung des Gerätes kann gefährlich sein, insbesondere für Kinder.

Bewahren Sie die Bedienungsanleitung zum späteren Nachschlagen auf. Geben Sie sie an eventuelle Nachbesitzer weiter. Bei Fragen zu Themen, die in dieser Bedienungsanleitung für Sie nicht ausführlich beschrieben sind, kontaktieren Sie den Kundendienst Deutschland Tel.[phone] oder gehen Sie auf unsere Homepage www.exquisit-ggv.de.

Der Hersteller arbeitet ständig an der Weiterentwicklung aller Typen und Modelle. Bitte haben Sie deshalb Verständnis dafür, dass wir uns Änderungen in Form, Ausstattung und Technik vorbehalten müssen.

2 Umweltschutz

Entsorgung

Dieses Gerät ist ausgezeichnet lt. Vorgabe der Europäischen Entsorgungsvorschrift

2012 / 19 / EU

Sie stellt sicher, dass das Produkt ordentlich entsorgt wird. Durch die umweltfreundliche Entsorgung stellen Sie sicher, dass eventuelle gesundheitliche Schäden durch Falschentsorgung vermieden werden.

Das Symbol der Tonne auf dem Produkt oder den Begleitpapieren zeigt an, dass dieses Gerät nicht wie Haushaltsmüll zu behandeln ist. Stattdessen soll es dem Sammel-

DE

punkt zugeführt werden für die Wiederverwertung von elektrischen und elektronischen Gerätschaften.

Die Entsorgung muss nach den jeweils örtlich gültigen Bestimmungen vorgenommen werden. Für weitere Informationen wenden Sie sich an Ihre örtliche Behörde oder Entsorgungsfirma.

Machen Sie ausgediente Altgeräte vor der Entsorgung unbrauchbar:

Kinder können Gefahren, die im Umgang mit Haushaltsgeräten liegen, oft nicht erkennen. Sorgen Sie deshalb für die notwendige Aufsicht und lassen Sie Kinder nicht mit dem Gerät spielen.

3 Gebrauchs- und Sicherheitshinweise

Sicherheitshinweise

Alle Sicherheitshinweise in dieser Gebrauchsanweisung sind mit einem Warnsymbol versehen. Sie weisen frühzeitig auf mögliche Gefahren hin. Diese Informationen sind unbedingt zu lesen und zu befolgen.

Erklärung der Sicherheitshinweise

GEFAHR

bezeichnet eine gefährliche Situation, welche bei Nichtbeachtung zum Tod oder zu schwerwiegenden Verletzungen führt kann!

WARNUNG

bezeichnet eine gefährliche Situation, welche bei Nichtbeachtung zum Tod oder zu schwerwiegenden Verletzungen führen kann!

VORSICHT

bezeichnet eine gefährliche Situation, welche bei Nichtbeachtung zu leichten oder mäßigen Verletzungen führen kann!

WICHTIG

Bezeichnet eine Situation, welche bei Nichtbeachtung erhebliche Sach- oder Umweltschäden bewirken kann.

GEFAHR

Fassen Sie den Stecker am Elektrokabel beim Einstecken und Herausziehen nie mit feuchten oder nassen Händen an. Es besteht Lebensgefahr durch Stromschlag!

• Im Notfall sofort den Stecker aus der Steckdose ziehen.
• Den Stecker nicht am Kabel aus der Steckdose ziehen
• Vor jedem Reinigungs- oder Wartungseingriff den Stecker aus der Steckdose ziehen.
• Ein beschädigtes Stromversorgungskabel muss unverzüglich durch den Lieferanten, Fachhändler oder Kundendienst ersetzt werden. Wenn Kabel oder Stecker beschädigt sind, dürfen Sie das Gerät nicht mehr benutzen.
• Außer den in dieser Gebrauchsanweisung beschriebenen Reinigungs- und Wartungsarbeiten dürfen keine Eingriffe am Gerät vorgenommen werden.

Sicherheit von Kindern

GEFAHR

Verpackungsteile (z. B. Folien, Styropor) können für Kinder gefährlich sein. Erstickungsgefahr! Verpackungsmaterial von Kindern fernhalten.

GEFAHR

Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzer Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

Wartungs- und Reinigungsarbeiten an diesem Geräte dürfen von Kindern nur unter Aufsicht durchgeführt werden.

DE

4 Bestimmungsgemässe Verwendung

Der Geschirrspüler ist für die Verwendung im Haushalt bestimmt. Er eignet sich zum Reinigen von Geschirr. Jede darüber hinaus gehende Verwendung gilt als nicht bestimmungsgemäss. Wird das Gerät zweckentfremdet oder anders als in dieser Gebrauchsanweisung beschrieben bedient, kann vom Hersteller keine Haftung für eventuelle Schäden übernommen werden.

Zur bestimmungsgemässen Verwendung gehört auch die Einhaltung der vom Hersteller vorgeschriebenen Betriebs- und Wartungsbedingungen. Umbauten oder Veränderungen an dem Geschirrspüler sind aus Sicherheitsgründen nicht zulässig.

5 Gerät auspacken

Die Verpackung muss unbeschädigt sein. Überprüfen Sie den Geschirrspüler auf Transportschäden. Ein beschädigtes Gerät darf auf keinen Fall in Betrieb genommen werden. Wenden Sie sich im Schadensfall an den Lieferanten.

Transportschutz entfernen

Das Gerät sowie Teile der Innenausstattung sind für den Transport geschützt. Entfernen Sie alle Klebebänder auf der rechten und linken Seite der Gerätetür. Kleberückstände können Sie mit Reinigungsbenzin entfernen. Entfernen Sie alle Klebebänder und Verpackungsteile auch aus dem Inneren des Gerätes.

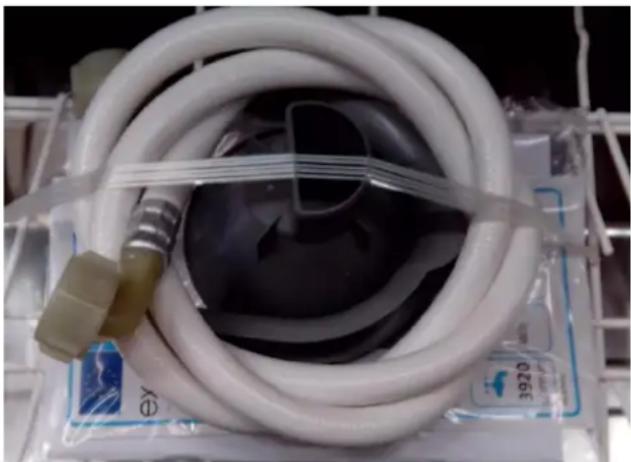

6 Lieferumfang

Zum Lieferumfang des Gerätes gehören: ein Ober Korb, ein Unterkorb und ein Besteckkorb, Halter/ Krümmer, Trichter, Dichtigkeitsband, Zulaufschlauch, Ausgleichsschienen

1 2 Stk. Führungsbuchsen
2 4 Stk. Kappen
3 6 Stk. kurze Schrauben
4 4 Stk. Holzschrauben

Um einen unkontrollierten Wasseraustritt zu vermeiden, sollten sie nach Benutzung des Geschirrspülers den Wasserhahn zudrehen.

WARNUNG

Das Gerät darf während der Installation nicht angeschlossen sein. Der Anschluss muss von qualifizierten Fachkräften vorgenommen werden.

Einbau

Vorbereitung

Die Installation des Gerätes sollte so nah wie möglich an den vorhandenen Anschlüssen vorgenommen werden (Wasser, Strom).

Bitte die Instruktionen sorgfältig lesen und die Abbildungen beachten.

Wenn das Gerät in einer Ecke angebracht wird, bitte Platz zum Öffnen der Tür beachten.

DE

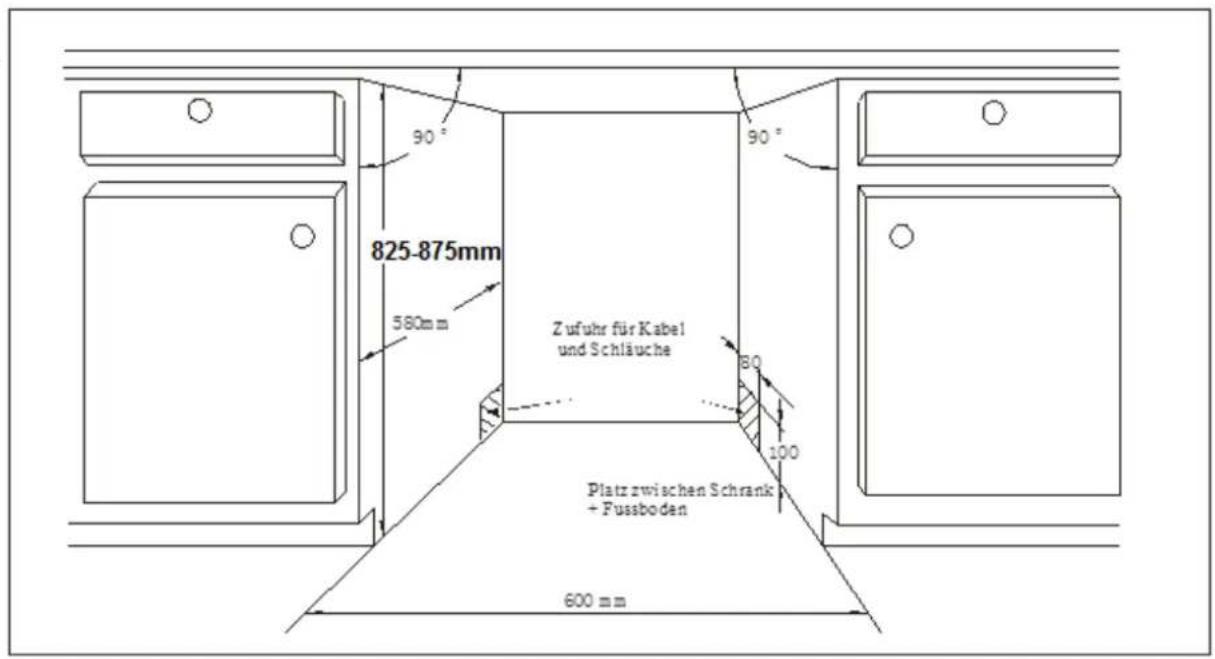

Abb. 1

Zwischen Geschirrspüler und Arbeitsplatte darf nicht mehr als 5 mm Platz sein.

825-875mm 580mm Zufuhr für Kabel und Schläuche Platz zwischen Schrank + Fussboden 600 mm 90° 90° 100

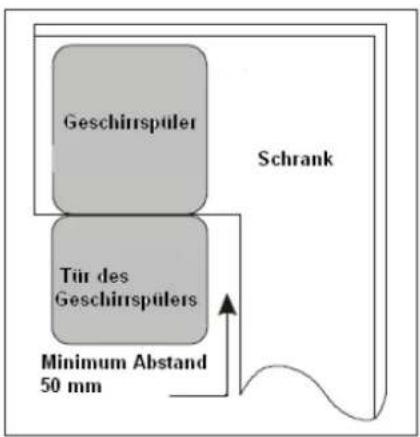

Abb. 2
Minimum Abstand bei geöffneter Tür

Geschirrspüler Tür des Geschirrspülers Schrank Minimum Abstand 50 mm

DE

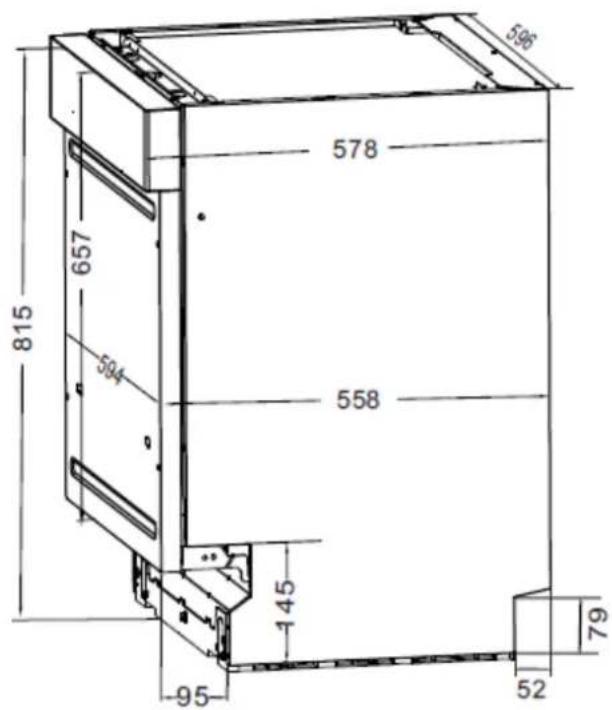

Abb. 3
Massangaben in mm

596 578 657 594 558 815 145 -95 79 52

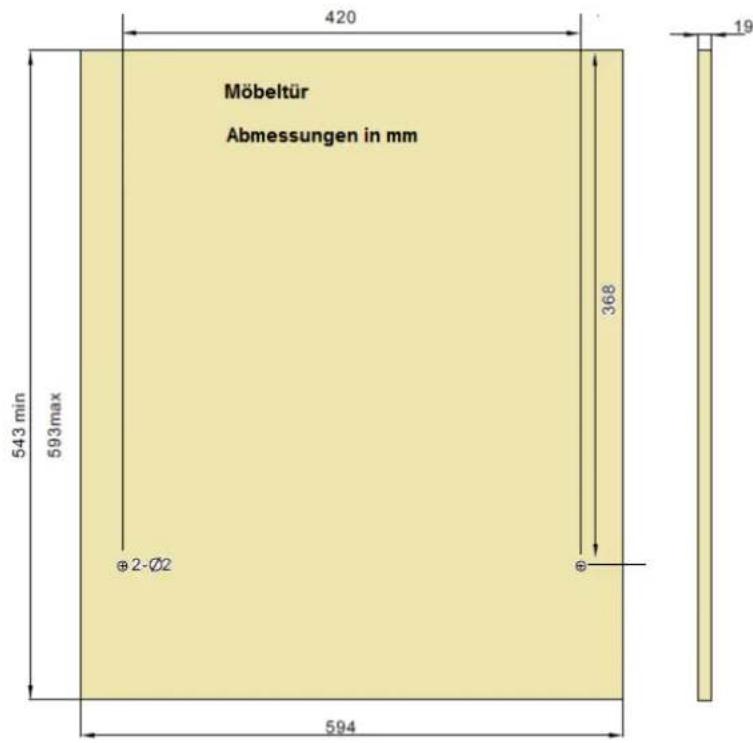

Abb. 4a]

420 Möbeltür Abmessungen in mm 543 min 593max 368 +2-Ø2 594 19

Abb. 4b

DE

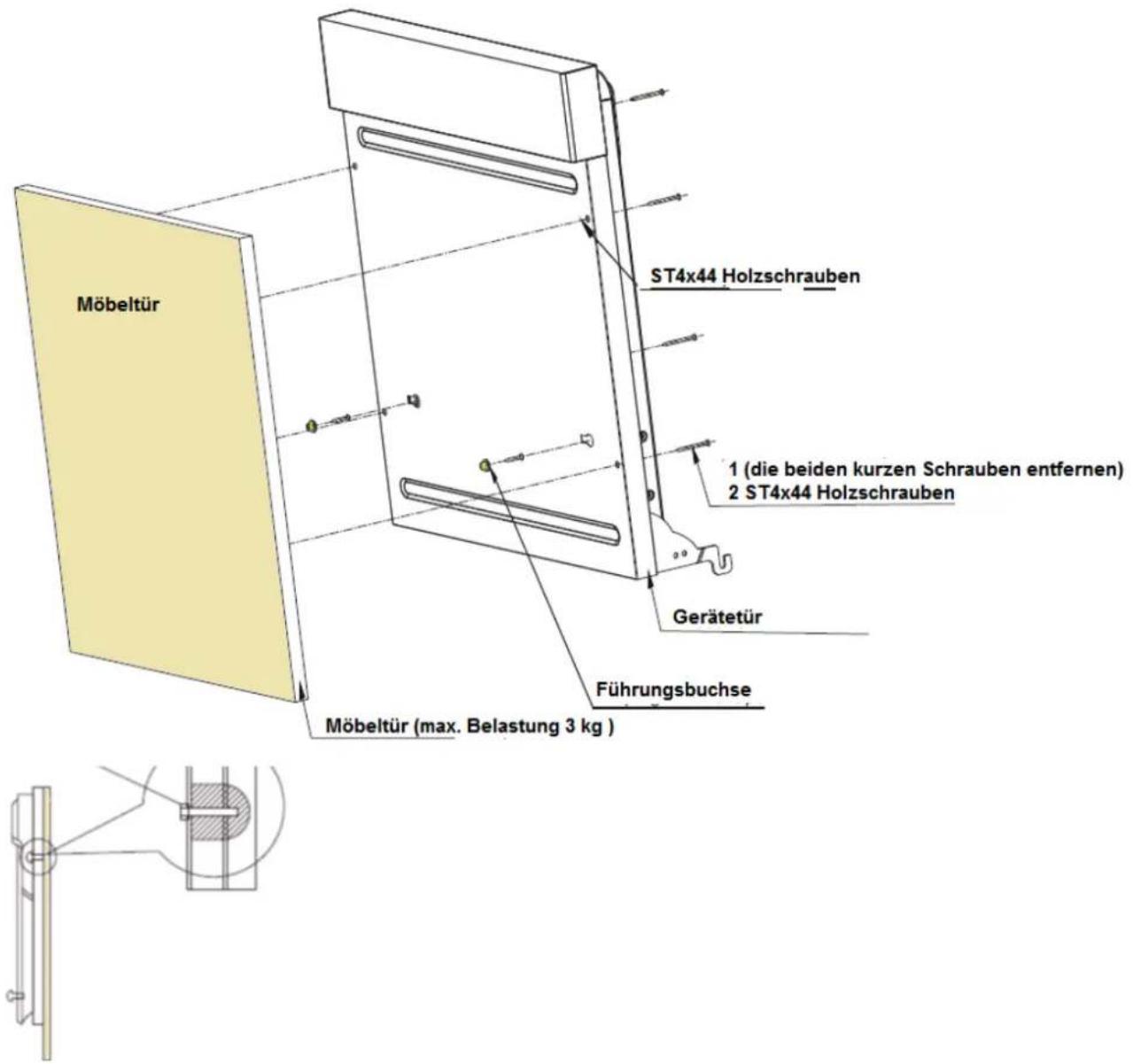

Möbeltür ST4x44 Holzschrauben 1 (die beiden kurzen Schrauben entfernen) 2 ST4x44 Holzschrauben Gerätetür Führungsbuchse Möbeltür (max. Belastung 3 kg ) Möbeltür

Die Führungsbuchse an der Möbeltür (4a) anbringen und schrauben die beiden Schrauben in die Führungsbuche (nicht ganz durchschrauben, da die Möbeltür durch diese beiden Schrauben an der Gerätetür eingehengt wird).

Die Möbeltür an der Gerätevorderseite einhängen (4b).

Nach Positionierung der Möbeltür, diese mit den 4 Schrauben ST4x44 von der Innenseite der Gerätetür fixieren (4b).

DE

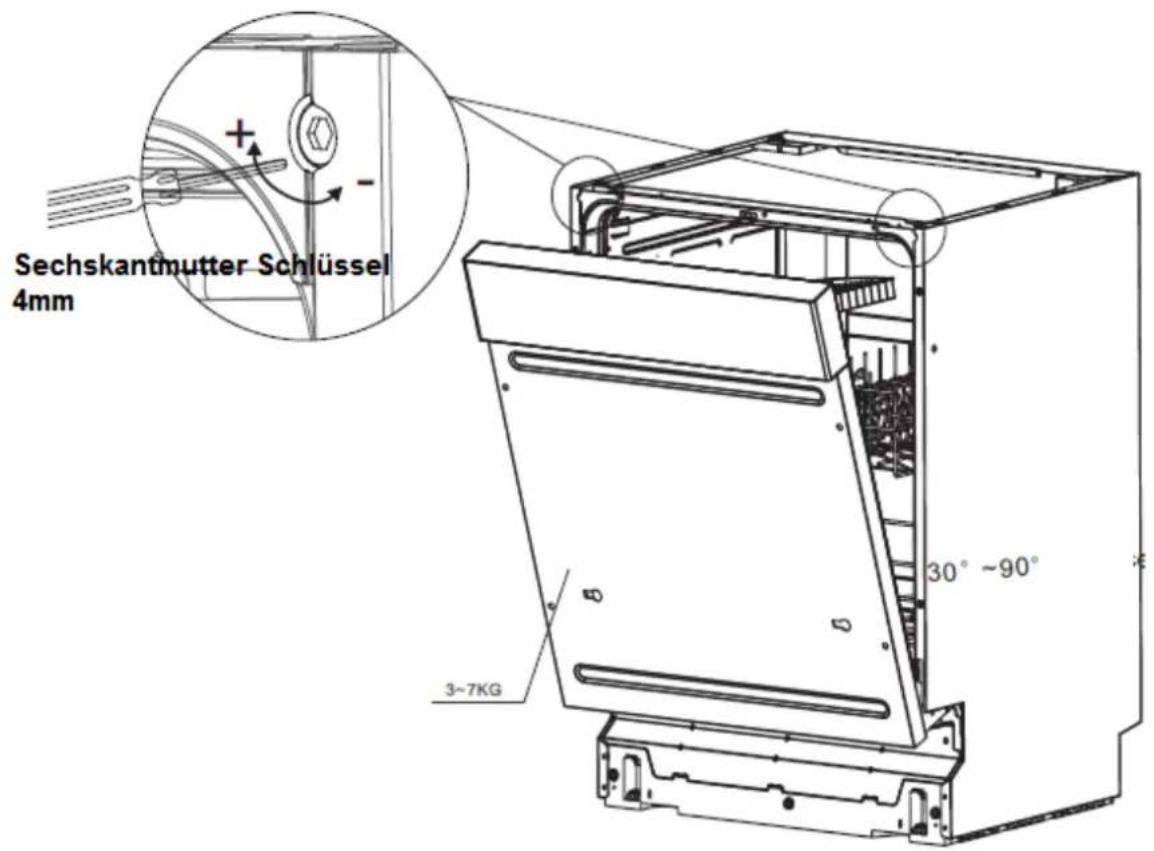

Einstellung der Türfeder

Die Türfedern werden Werkseitig für die Spannung der Aussentür eingestellt. Nach anbringen der Holz-Dekorplatte kann eine leichte Neueinstellung notwendig sein.

Die Tür ist korrekt eingestellt, wenn die geöffnete Tür horizontal bleibt und sich durch leichten Druck schliesst.

Abb.5

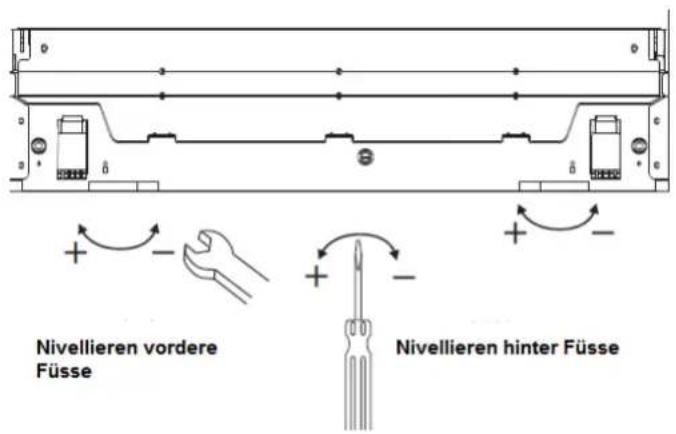

Bei unebener Auflagefläche muss das Gerät mit den Füssen ausnivelliert werden.

Drehen Sie an den Füssen bis das Gerät horizontal und ohne zu wackeln fest auf dem Boden steht.

Nivellieren vordere Füsse Nivellieren hinter Füsse

DE

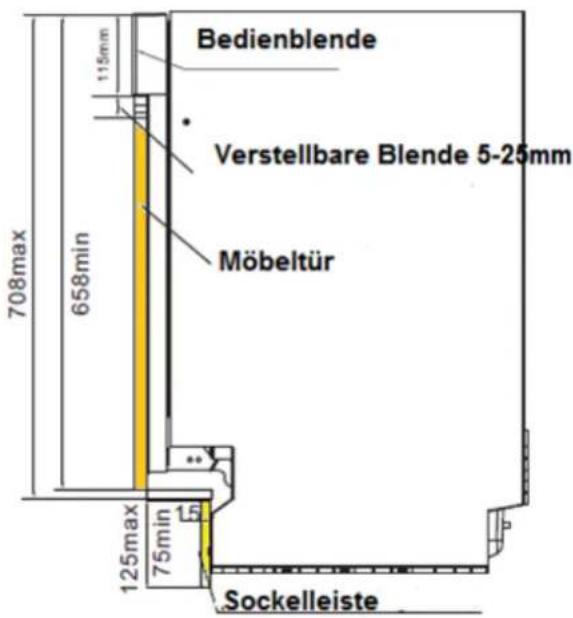

Abb. 6

Installation der Sockelleiste

Bedienblende 115mm Verstellbare Blende 5-25mm Möbeltür 708max 658min 125max 75min Sockelleiste

Abmessungen
	Möbeltür mm	Sockelleiste mm
1	708	75
2	698	85
3	688	95
4	678	105
5	668	115
6	658	125

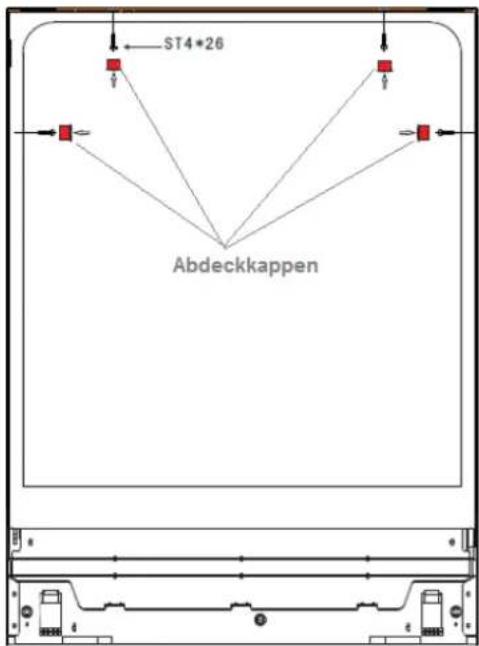

Abb. 7

ST4*26 Abdeckkappen

Das Gerät mit den 4 Stk. ST4x26 Schrauben in die Nische festschrauben, anschliessend stecken Sie die Aufsteckkappen wie in der Abb. 7.

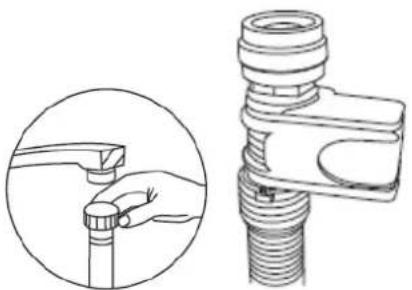

DE Wasseranschluss Kaltwasser

Verbinden Sie den Wasserzufuhrschlauch mit einem 34 " Gewindeanschluss und ziehen Sie das ganze gut fest.

Falls die Wasserleitungen neu sind oder für längere Zeit nicht benutzt worden sind, lassen Sie Wasser herauslaufen, um sicher zu stellen, dass das Wasser klar und frei von Unreinheiten ist. Wird dieser Vorgang nicht durchgeführt, besteht die Gefahr, dass der Wassereinlass verstopft und das Gerät beschädigt wird.

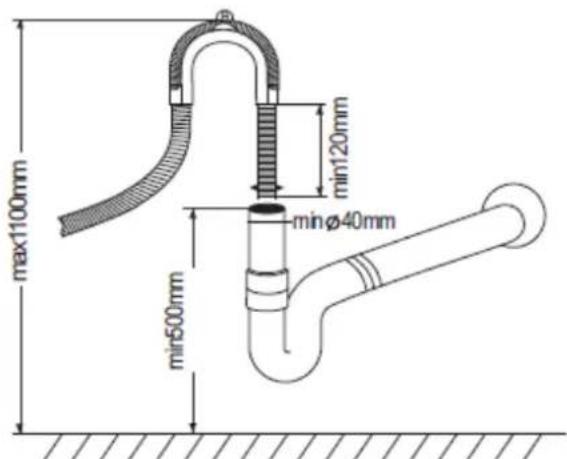

WICHTIG

• Das Gerät ist nur für Kaltwasseranschluss

max1100mm min120mm minØ40mm min500mm

Ablaufen lassen von Restwasser aus dem Schlauch

Wenn sich das Spülbecken 1000 mm oder noch höher vom Boden befindet, kann das Restwasser nicht direkt in das Becken laufen. In diesem Fall muss das Restwasser aus dem Schlauch in einer Schüssel oder in einem geeigneten Behälter ausserhalb des Beckens aufgefangen werden.

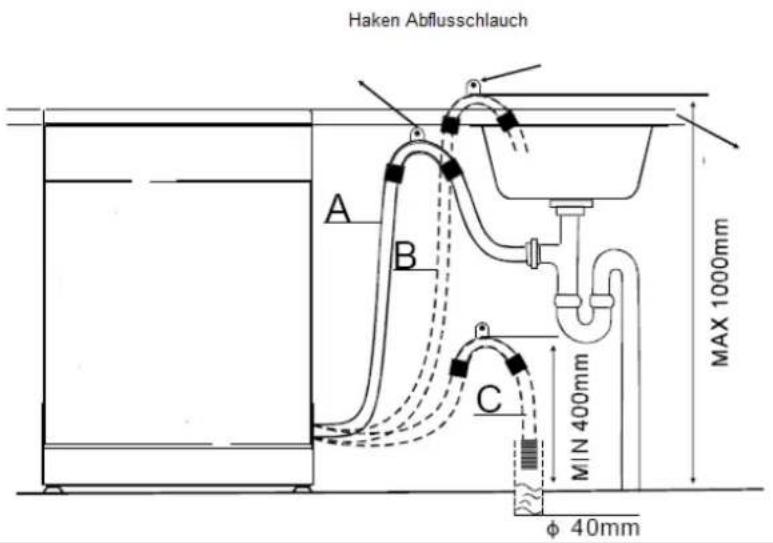

Wasserauslass

Den Ablaufschlauch anschliessen. Der Schlauch muss einwandfrei befestigt werden, damit kein Wasser herausläuft, er darf weder geknickt noch eingeklemmt werden.

Haken Abflusschlauch A B C MIN 400mm MAX 1000mm φ 40mm

Anbringen des Abflussschlauches

Den Schlauch in den Abfluss einführen, mindestens 4 cm Durchmesser oder in das Spülbecken halten. Hierzu kann man den Schlauchhalter (Haken Abflussschlauch) (Abb.8) benutzen. Dieser Schlauchhalter (Haken Abflussschlauch) muss fest an der Wand montiert werden um Bewegungen des Schlauches zu vermeiden.

Schlauchverlängerung

Wenn Sie eine Schlauchverlängerung benötigen, sollten Sie einen ähnlichen Ablaufschlauch verwenden. Er darf nicht länger als 4 m sein, sonst könnte die Reinigungskraft des Geschirrspülers beeinflusst werden.

• Schließen Sie den Ablassschlauch an.
• Schließen Sie das Stromkabel an.
• Bringen Sie das Anti-Kondensband gemäß der Anleitung auf der Rückseite des Bandes an.
• Bringen Sie den Geschirrspüler in die richtige Position.

- Richten Sie den Geschirrspüler aus. Der hintere Fuß kann an der Vorderseite des Gerätes durch drehen der Schrauben auf der linken und rechten Seite eingestellt werden (Abbildung 6). Benutzen Sie einen Schraubenschlüssel, um die Verstellbaren Füße auszurichten. (Modellabhängig)

- Die Geschirrspülmaschine muss gerade stehen, damit die Geschirrkörbe einwandfrei funktionieren können und somit ein einwandfreies Spülergebnis erreicht wird.

DE

- Legen Sie eine Wasserwaage auf die Tür sicher zu gehen, dass das Gerät gerade steht.

- Richten Sie bitte so lange aus, bis das Gerät gerade steht.

- Die Geschirrspülmaschine muss befestigt werden. Hierbei gibt es zwei Möglichkeiten:

- Bei normalen Arbeitsflächen, befestigen Sie die Maschine mit zwei Holzschrauben an der Arbeitsfläche. Justieren Sie die verstellbaren Füsse so dass der Geschirrspüler gerade steht.

- Bei Marmor oder Granitarbeitsflächen -- Befestigen Sie die Klammer an der Seitenplatte der Geschirrspülmaschine und befestigen Sie diese am Möbelgehäuse.

Gerät am Stromnetz anschließen

GEFAHR

Das Gerät muss unbedingt vorschriftsmäßig geerdet sein. Zu diesem Zweck ist der Stecker des Anschlusskabels mit dem dafür vorgesehenen Kontakt versehen. Stromschlaggefahr!

WICHTIG

• Rufen Sie einen Elektrofachmann, wenn der Stecker nicht in die Steckdose passt.
• Benutzen Sie kein Verlängerungskabel mit Adapterstecker für dieses Gerät.
• Auf gar keinen Fall den Erdleiter aus dem Netzkabel herausschneiden.

Nachdem Sie geprüft haben, ob Spannung und Frequenzwerte Ihrer Stromversorgung mit der auf dem Geräteschild übereinstimmen, und ob die Stromversorgung für die auf dem Geräteschild angegebene maximale Spannung ausgelegt ist, können Sie den Netzstecker mit einer einwandfrei geerdeten Steckdose verbinden.

DE

8 Inbetriebnahme

Vor der ersten Inbetriebnahme

Wasserenthärter

Die Wasserhärte ist je nach Wohngebiet unterschiedlich. Wenn hartes Wasser im Geschirrspüler benutzt wird, bilden sich Flecken und Ablagerungen auf Geschirr und Besteck.

Das Gerät verfügt über einen speziellen Wasserenthärter, der ein spezielles Regeneriersalz zum Entfernen von Kalk und Mineralien aus dem Wasser enthält.

Einstellen des Salzverbrauchs

Der Geschirrspüler bietet die Möglichkeit, die verbrauchte Salzmenge anhand der Wasserhärte und der verwendeten Wassermenge zu regulieren. Dies dient der Optimierung und persönlichen Einstellung des Salzverbrauchs. Gehen Sie bitte wie folgt vor:

• Schrauben Sie die Kappe vom Salzbehälter.
• Auf dem Behälter befindet sich ein mit einem Pfeil gekennzeichneter Ring (siehe nebenstehende Abbildung). Falls erforderlich, anhand der Wasserhärte oder der verwendeten Wassermenge diesen Ring von "-" in Richtung "+" drehen.

Einstellungen sollten mit Hilfe folgender Tabelle erfolgen:

WASSERHÄRTE				Wahl-schalter-	Salzver-brauch	Autonomie (Zyklen /1Kg
°dH	°fH	°Clark	°mmol/l
0~10	0~17	0~12.5	0~1.7	/	0	/
10~25	17~44	12.5~31.3	1.7~4.4	-	20	60
25~50	44~89	31.3~62.5	4.4~8.9	Mid	40	40
>50	>89	>62.5	>8.9	+	60	25

Hinweis:

° dH = 1.25 ° Clark = 1.78 ° fH = 0.178 mmol/l

° dH: deutscher Härtegrad ° Clark: Britischer Härtegrad ° fH: franz. Härtegrad

Die Wasserhärte ist je nach Wohngebiet unterschiedlich. Wenn hartes Wasser im Geschirrspüler benutzt wird, bilden sich Flecken und Ablagerungen auf Geschirr und Besteck.

Das Gerät verfügt über einen speziellen Wasserenthärter, der ein spezielles Regeneriersalz zum Entfernen von Kalk und Mineralien aus dem Wasser enthält.

DE

Hinweis

1. Der Salzbehälter muss nachgefüllt werden, sobald sich die Salzkontrollleuchte einschaltet. Obwohl der Salzbehälter ausreichend gefüllt ist, kann es vorkommen, dass sich das Licht erst ausschaltet, wenn das Salz sich vollständig aufgelöst hat.

2. Wenn Salz verschüttet wurde, kann man ein Einweichprogramm einstellen und die Reste aufwischen.

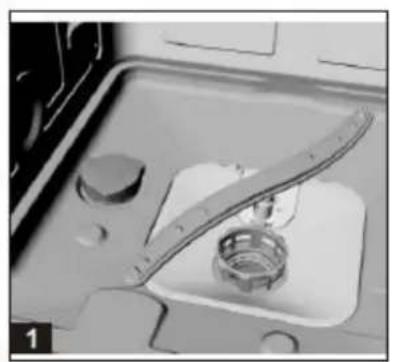

Einfüllen des Regeneriersalzes in den Wasserenthärter

Verwenden Sie immer nur spezielles Salz für Geschirrspüler.

Der Salzbehälter befindet sich in der Nähe des unteren Geschirrkorbes und wird folgendermaßen gefüllt:

1 Den unteren Korb entfernen, dann die Kappe vom Salzbehälter abschrauben und abnehmen.
2 Wird der Behälter zum ersten Mal befüllt, sollten Sie ihn zunächst mit Wasser füllen.
3 Die Trichterspitze (mitgeliefert) in die Öffnung stecken und ca. 1,5-2 kg Regenerier-salz einfüllen. Es ist normal, dass dabei etwas Wasser aus dem Behälter fließt.
4. Nun die Kappe wieder richtig aufschrauben.
5 Normalerweise schaltet sich die Salzkontrollleuchte ca. 2-6 Tage nach Einfüllen des Salzes aus.

Haushaltsgeschirrspülmittel

Es gibt 3 Reinigungsmittelarten

Mit Phosphat und Chlor

Mit Phosphat aber ohne Chlor

Ohne Phosphat und ohne Chlor

Normales, neues Reinigungsmittel in Pulverform ist nicht phosphathaltig. Die

Wasserenthärterfunktion des Phosphates ist damit nicht erfüllt. In diesem Falle emp-

DE

fehlen wir, Regeneriersalz in den Salzbehälter zu geben, auch wenn die Wasserhärte nur 6 dH beträgt. Wenn nicht phosphathaltige Reinigungsmittel bei hartem Wasser verwendet werden, kommt es oftmals zu weißen Flecken auf Geschirr und Gläsern. In diesem Falle sollten Sie mehr Reinigungsmittel einfüllen, um bessere Spülergebnisse zu erhalten. Chlorhaltige Reinigungsmittel bleichen ein wenig. Stark sichtbare und farbige Flecken lassen sich nicht vollständig entfernen. In diesem Falle sollten Sie ein Programm mit höherer Temperatur einstellen.

WARNUNG

Alle Reinigungsmittel an einem sicheren Ort, außer Reichweite von Kindern halten. Das Reinigungsmittel immer erst kurz vor dem Starten des Geschirrspülers in den Behälter geben.

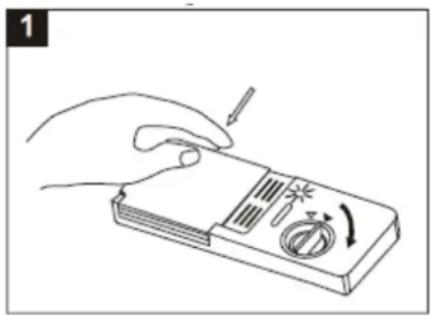

Haushaltsgeschirrspülmittel einfüllen

Der Spülmittelbehälter muss vor Beginn jedes Spülprogramms aufgefüllt werden, siehe hierzu die Anweisungen unter "Liste der Programme". Stärker verschmutztes Geschirr benötigt mehr Spülmittel. Fügen Sie das Spülmittel immer erst kurz vor Programmbeginn hinzu, ansonsten kann es feucht werden und lässt sich nicht mehr richtig auflösen.

Bei geringerer Wasserhärte können Sie die Bildung von Rückständen durch Hinzufügen von Spülmittel verhindern.

WICHTIG

Bitte nur speziell für Geschirrspüler hergestellte Regeneriersalze verwenden. Alle anderen Salzarten sind nicht speziell für Geschirrspüler gedacht, vor allem Tafelsalz, das eine gegensätzliche Wirkung auf den Wasserenthärter haben würde. Bei Schäden aufgrund der Verwendung von ungeeignetem Salz, lehnt der Hersteller jegliche Haftung ab und die Garantie erlischt.

Das Salz erst kurz vor dem Starten eines kompletten Spülprogramms einfüllen. Dadurch wird verhindert, dass sich Salzkörnchen oder salziges Wasser auf dem Maschinenboden absetzen und dadurch Korrosion hervorrufen könnten.

DE

A	Spülmittel für das Hauptprogramm
B	Spülmittel für das Vorspülprogramm

BEI VERWENDUNG VON REINIGER MIT SALZKOMPONENTE ACHTEN SIE UNBEDING AUF DIE HINWEISE DES HERSTELLERS.

Kombireiniger funktionieren nur bis zu einem bestimmten Härtegrad (meist 21°dH). Über dieser Grenze müssen Salz und Klarspüler zugegeben werden.

Mit der 3in1 Taste (siehe Abbildung) kann die Kombireiniger Funktion gestartet werden.

• Durch drücken der Taste 3in1 und anschließend auf die Taste „Start/Pause (6) ist die Funktion aktiv und das LED leuchtet.
• Um die Funktion zu deaktivieren, drücken Sie ebenfalls auf die Taste „3in1“. Füllen Sie anschließend genügend Regeneriersalz und Klarspüler in die entsprechenden Behälter (siehe Kapitel Wasserenthärter und Haushaltsgeschirrspülmittel), drehen die Wasserhärtestufe auf Höchster Stufe und starten 3 mal das Programm ECO ohne Geschirr (Leerlauf). Danach die Wasserhärtestufe auf die ursprüngliche Einstellung drehen.

Entfernen weißer Flecken durch Kalkablagerungen

• Zum Entfernen der Kalkrückstände können Sie folgendes versuchen:
• Lassen Sie das Geschirr in einem normalen Spülprogramm laufen.
• Entfernen Sie Metallgeschirr, wie z. B. Bestecke, Pfannen, usw. aus dem Geschirrspüler. Kein Spülmittel hinzufügen.

DE

• Füllen Sie zwei Tassen Essig in eine Schüssel und stellen Sie diese Schüssel mit der Öffnung nach oben in den unteren Korb des Geschirrspülers.
• Lassen Sie das Geschirr erneut in einem normalen Spülprogramm laufen.
• Sollte dies nicht funktionieren, versuchen Sie dasselbe noch einmal, jedoch mit 14 Tasse Zitronensäurekristallen anstelle des Essigs.
• Richtige Verwendung des Spülmittels. Bitte verwenden Sie nur speziell für Haushaltsgeschirrspüler hergestellte Spülmittel. Halten Sie das Spülmittel immer frisch und trocken. Bitte kein Spülmittelpulver in den Behälter geben bevor Sie bereit sind, den Geschirrspüler einzuschalten.

Wenn Sie weniger als die empfohlene Reinigermenge verwenden, dann könnte das Geschirr nicht richtig sauber werden.

VORSICHT

Keinen pulverförmigen Reiniger einatmen, keinen Reiniger einnehmen. Reiniger können Verätzungen in Nase, Mund und Rachen verursachen. Gehen Sie sofort zum Arzt, wenn Sie Reiniger eingeatmet oder geschluckt haben. Verhindern Sie, dass Kinder mit Reiniger in Berührung kommen. Halten Sie Kinder deshalb vom geöffneten Geschirrspüler fern. Es können noch Reinigerreste im Geschirrspüler sein. Füllen Sie Reiniger erst vor dem Programmstart ein, und verriegeln Sie die Tür.

Klarspülbehälter

Zum Öffnen des Behälters, die Kappe in Pfeilrichtung nach links drehen und herausheben.

Den Klarspüler einfüllen, aber nicht überfüllen.

Die Kappe wieder richtig aufsetzen und nach rechts zudrehen.

Der Klarspüler wird während des letzten Nachspülgangs eingelassen und verhindert, dass sich Wassertropfen auf Ihrem Geschirr bilden, die Flecken und Streifen hinterlassen können. Er beschleunigt auch den Trockenvorgang, indem er das Wasser vom Geschirr "abgleiten" lässt.

Ihr Geschirrspüler ist für flüssigen Klarspüler vorgesehen. Der Klarspülbehälter befindet sich in der Tür neben dem Spülmittelbehälter. Zum Befüllen des Behälters, die

DE

Kappe öffnen und den Klarspüler einfüllen, bis die Füllstandsanzeige völlig dunkel ist. Das Fassungsvermögen des Klarspülbehälters beträgt ca. 140ml

Bitte den Behälter nicht überfüllen, sonst könnte es zum Überschäumen kommen. Überschüsse mit einem feuchten Tuch abwischen. Bitte nicht vergessen, die Kappe wieder aufzusetzen und die Tür des Geschirrspülers zu schließen.

Bei weichem Wasser benötigen Sie keinen Klarspüler, sonst könnte sich auf Ihrem Geschirr eine weiße Schicht bilden.

Einstellen des Klarspülverbrauchs (Modellabhängig)

Im letzten Nachspülgang wird eine bestimmte Menge Klarspüler freigegeben. Wie bei dem Spülmittel hängt auch die Menge des Klarspülers von der Wasserhärte in Ihrem Wohngebiet ab. Zu viel Klarspüler kann zu Schaumbildung führen und eine schmierige Schicht auf Ihrem Geschirr hinterlassen. Bei sehr weichem Wasser benötigen Sie keinen Klarspüler. Sollten Sie dennoch Klarspüler verwenden wollen, können Sie ihn mit derselben Menge Wasser verdünnen.

Der Klarspülbehälter hat modellabhängig sechs bzw. vier Einstellungen. Beginnen Sie immer mit der mittleren Einstellung. Sollten sich Flecken bilden oder das Geschirr nicht richtig trocknen, erhöhen Sie die Klarspülmenge indem Sie den Deckel des Behälters abnehmen und das Rädchen höher stellen. Sollte das Geschirr dann immer noch nicht richtig trocken sein oder Flecken aufweisen, drehen Sie das Rädchen auf die nächst höhere Zahl, bis das Problem beseitigt ist. Wir empfehlen die mittlere Einstellung.

Nachfüllen des Klarspülers

Sobald keine Kontrollleuchte mehr im Bedienfeld aufleuchtet, können Sie die Klarspülmenge wie folgt beurteilen. Der dunkle Punkt auf dem Klarspülbehälter zeigt die vorhandene Menge im Behälter an. Je weniger Klarspüler vorhanden ist, umso heller wird dieser Punkt. Sie sollten den Behälter niemals unter 14 des Fassungsvermögens fallen lassen.

Je weniger Klarspüler vorhanden ist, umso heller wird der Punkt auf dem Behälter, siehe Abbildung:

*-> Zum Verhindern der Fleckenbildung, den Behälter nun auffüllen.

DE

9 Betrieb

Bedienelemente

exquisit Vorwahl Start/Pause Intensiv Eco Normal Glass Schnell Vorspülen 2 Vorwahl Start/Pause Intensiv Eco Normal Glas Schnell Vorspülen ① EIN AUS ② ③ ④ ⑤ ⑥ ⑦ 9 Std 6 Std 3 Std

1. Ein-/Ausschalter: zum Ein- oder Ausschalten des Gerätes
2. Anzeige für gewähltes Programm.
3. Programmtaster: Auswahl verschiedener Programme entsprechend dem Verschmutzungsgrad möglich, z. B. Intensiv, Normal oder Klarspülen.

DE

4. Zusatzfunktionstasten:

3in1 (siehe Kapitel Haushaltsgeschirrspülmittel einfüllen);

Kindersicherung (diese Taste 3 Sek. Gedrückt halten, das LED blinkt und die Kindersicherung ist aktiviert. Um die Kindersicherung zu deaktivieren, gehen Sie gleichermaßen vor wie beim Aktivieren vor;

Vorwahl (Zeitverzögertes Starten 9, 6, oder 3 Std. einstellbar)

1. Anzeige LED der Zusatzfunktionen

2. Start / Pause – Taste : Start / Pause - Taste Zum Starten und Rücksetzen des Programms

3. Warnleuchte: Wasserzulauf aufdrehen; Warnleuchte für Klarspüler: leuchtet, wenn Klarspülkammer leer ist; Warnleuchte Salzmangel: Salzmangelanzeige, leuchtet wenn Salz nachgefüllt werden muss

Funktionen des Geschirrspülers

1 2 3 4 6 7 5 8 9

1. Oberer Geschirrkorb 7 Klarspülfach
   2 Sprüharme 8 Besteckkorb
   3 Unterer Geschirrkorb 9 Ablage für grosse Besteckteile
   4 Wasserenthärter
   5 Filter
   6 Spülmittelfach

10 Liste der Programme

Programm	Beschreibung des Pro-gramms	Arbeitsgänge	Spülmit-tel - Menge	Laufzeit [ca. min]	Wasserver-brauch [L]	Energie-verbrauch [kWh]
Intensive	Für stark ver-schmutztes Ge-schirr, z.B. Töp-fe, Teller, Glä-ser, Pfannen.	Vorspülen, Spülen (60°C), 2x kalt Nach-spülen1x warn Nach-spülen Trocknen	5/25 oder 3in1	180	16	1,3
Eco(EN50242)	Für normal ver-schmutztes Ge-schirr, wie z.B. Teller, Schüs-seln, Gläser und leicht ange-schmutzte Pfannen. Täg-liches Stan-dardpro-gramm.	Vorspülen, Spülen (46°C), 1 kalt Nachspü-len1 x heissNachspülen,Trocknen	5/25 oder 3in1	172	13	1,03
Normal[xw5G]	Für normal ver-schmutztes Ge-schirr, wie z.B. Teller, Schüs-seln, Gläser und leicht ange-schmutzte Pfannen.	Vorspülen, Spülen (45°C), 1 kalt Nachspü-len1 x heissNachspülen,Trocknen	5/20 oder 3in1	137	14	0,85
Glas	Für leicht ver-schmutztes Ge-schirr, wie z.B. Gläser, Kristall und Porzellan	Spülen (40°C)1 x kalt Nach-spülen1 x heissNachspülen Trocknen	5/20	124	10	0,80
Kurz	Kurzer Spülgang für leicht ver-schmutztes Ge-schirr, wie z.B. Gläser, Kristall und Porzellan.	Spülen (40°C),1x Heiss Nach-spülen***Keine Trocknung ***	15	39	7	0,50
Klarspü-len	Verschmutztes Geschirr wel-ches zu einem späteren Zeit-punkt gespült werden soll	Vorspülen	/	11	4	0,01

DE

EN50242:

Gemäss der Norm EN50242 wurde das Programm ECO getestet wie folgt:

Massgedecke 12

Position Oberer Korb: obere Räder auf den Schienen

Klarspüler-Einstellung: 6

Der Energieverbrauch im Auszustand ist 0.10 W und im ausgeschalteten Zustand 0.49W

Beladen der Geschirrkörbe

Für optimale Spülergebnisse sollten Sie folgende Tipps zum Beladen beachten. Funktionen und äußere Erscheinung der Geschirr- u. Besteckkörbe sind je nach Modell unterschiedlich.

Achtung vor dem Beladen der Geschirrkörbe:

Zunächst die gröbsten Speisereste entfernen. Das Geschirr muss nicht erst unter laufendem Wasser abgespült werden. Das Geschirr wie folgt in den Geschirrspüler legen:

• Geschirrteile wie Tassen, Gläser, Töpfe/Pfannen usw. werden umgestülpt in den Geschirrkorb gelegt.
• Runde Geschirrteile oder solche mit Aussparungen sollten schräg eingelegt werden, damit das Wasser ablaufen kann.
• Sie müssen sicher gestapelt werden, damit sie nicht umkippen.
• Sie dürfen nicht die Sprüharme an der Drehung im Spülvorgang behindern.
• Sehr kleine Teile sollten nicht in den Geschirrspüler gegeben werden, da sie leicht aus dem Korb fallen können.

Ungeeignet

• Besteck mit Holz-, Horn- oder Perlmuttgriffen
• Nicht hitzebeständige Plastikteile, ältere Bestecke mit geklebten, nicht temperaturbeständigen Teilen.
  • Geklebte Besteckteile oder Geschirr
  • Zinn- oder Kupferteile
• Bleikristallgläser, nicht rostfreie Stahlteile
• Holzbrettchen
• Teile aus Kunstfaser

Begrenzte Eignung

• Manche Glasarten können nach mehreren Spülvorgängen milchig werden.
• Silber und Aluminiumteile neigen zur Verfärbung während des Spülvorgangs.
• Kacheln oder glasierte Teile können nach häufigem Spülen glanzlos werden.

DE

Für optimale Leistungen des Geschirrspülers sollten Sie folgende Tipps zum Beladen beachten. Funktionen und äußere Erscheinung der Geschirr- u. Besteckkörbe sind je nach Modell unterschiedlich.

Achtung beim Beladen der Geschirrkörbe.

Zunächst die gröbsten Speisereste entfernen. Das Geschirr muss nicht erst unter laufendem Wasser abgespült werden. Das Geschirr wie folgt in den Geschirrspüler legen:

Geschirrteile wie Tassen, Gläser, Töpfe/Pfannen usw. werden umgestülpt in den Geschirrkorb gelegt.

Runde Geschirrteile oder solche mit Aussparungen sollten schräg eingelegt werden, damit das Wasser ablaufen kann.

Sie müssen sicher gestapelt werden, damit sie nicht umkippen.

Sie dürfen nicht die Sprüharme an der Drehung im Spülvorgang behindern.

Sehr kleine Teile sollten nicht in den Geschirrspüler gegeben werden, da sie leicht aus dem Korb fallen können.

Herausnehmen des Geschirrs

Um zu verhindern, dass Wasser aus dem Oberkorb auf die unteren Geschirrteile tropft, sollten Sie zunächst den unteren und dann erst den oberen Geschirrkorb entleeren.

Beladen des Oberkorbes

Der obere Geschirrkorb dient zum Einlegen empfindlicherer und leichterer Geschirrteile, wie z. B. Gläser, Kaffee und Teetassen sowie Untertassen, Teller, kleine Schüsseln und flache Pfannen (sofern sie nicht zu schmutzig sind).

Legen Sie die Geschirrteile so ein, dass sie sich durch den Wasserstrahl nicht bewegen können.

N A B C D E

A= Tassen
B= Gläser
C= Untertassen
D= Kleine Schale
E= Große Schale

DE

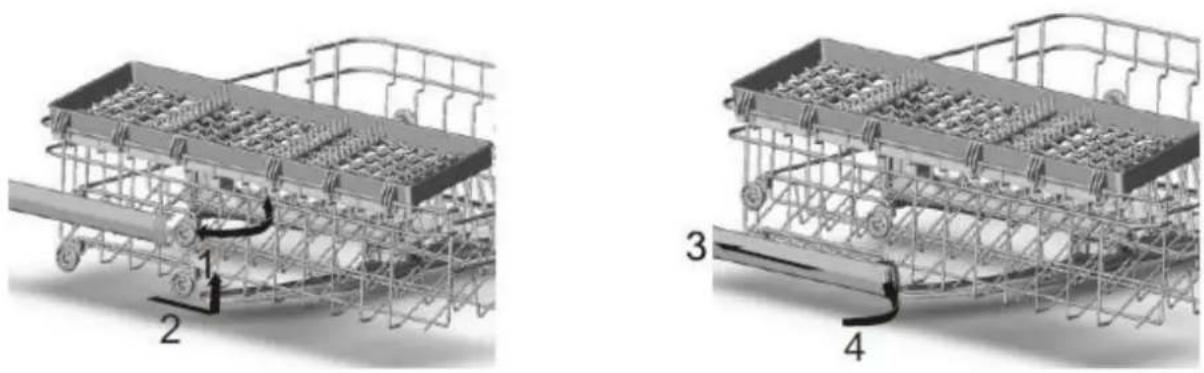

Einstellen des Oberkorbes

Falls erforderlich, kann die Höhe des Oberkorbs eingestellt werden, um Platz für größere Teile im Ober- oder Unterkorb zu schaffen. Der Oberkorb kann in der Höhe verstellt werden, indem die Räder auf verschiedene Höhen in die Schienen gestellt werden.

Lange Teile, Servier- oder Salatbesteck und Messer sollten so eingelegt werden, dass sie die Drehung der Sprüharme nicht behindern. Die Ablage kann je nach Bedarf zurückgeklappt oder entfernt werden.

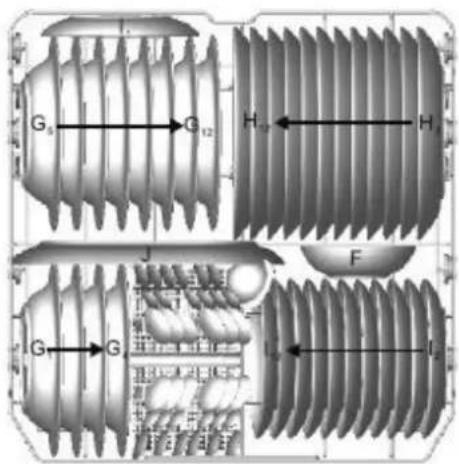

Beladen des Unterkorbes

Wir empfehlen, dass Sie große Teile, die schwierig zu reinigen sind, in den unteren Geschirrkorb legen. Töpfe, Pfannen, Deckel, Servierplatten und Schüsseln, wie unten gezeigt, einlegen.

Servierplatten und Deckel sollten auf der Seite eingelegt werden, damit sie die Drehung der Sprüharme nicht behindern.

Töpfe, Schüsseln, usw. müssen immer umgedreht eingelegt werden.

Tiefe Töpfe sollten schräg eingelegt werden, damit das Wasser heraus fließen kann.

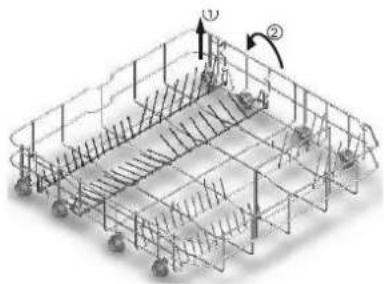

Die Ablagespitzen im Unterkorb können zusammengeklappt werden, damit man auch größere Gegenstände und mehr Töpfe einlegen kann.

Besteckablage / Korb

Besteck sollte in den speziellen Besteckkorb mit den Griffen nach unten gestellt werden. Wenn die Geschirrablage über seitliche Körbe verfügt, stecken Sie Löffel einzeln in die dafür vorgesehenen Öffnungen. Besonders lange Besteckteile sollten waage-recht vorn in den Oberkorb gelegt werden

Scharfe Messer mit der Spitze nach unten in den Besteckkorb stellen oder waagerecht in den Geschirrkorb legen um Verletzungsgefahr zu vermeiden.

Ablage für grosse Besteckteile 8 1 7 Besteckkorb 1 2 2 2 5 4 3 6 6 6 6 3 6 3 3 3 3 6 2 2 2 2 2 6 3 3 3 3 6 3 6 6 6 6 3 1 2 2 2 1 Teelöffel 2 Desserlöffel 3 Suppenlöffel 4 Sosenkelle 5 Serviergabel 6 Gabel 7 Messer 8 Servierlöffel

DE

Hinweis

Keine Gegenstände in den Geschirrspüler geben, die mit Zigarettenasche, Kerzenwachs, Lack oder Farbe beschmutzt sind. Wenn Sie neues Geschirr kaufen, sollten Sie darauf achten, dass es Geschirrspüler geeignet ist.

Hinweis

ACHTUNG Kein Geschirr einlegen, das nicht Geschirrspüler geeignet ist. Dies ist wichtig für einwandfreie Ergebnisse und für einen angemessenen Energieverbrauch.

11 Gerät einschalten

Starten eines Spülprogramms

Den unteren und oberen Geschirrkorb herausziehen, mit Geschirr beladen und wieder zurückschieben. Es wird empfohlen, dass zunächst der untere und dann erst der obere Geschirrkorb beladen werden (siehe Abschnitt „Beladen der Geschirrkörbe“). Spülmittel einfüllen (siehe Abschnitt “Spülmittel einfüllen). Mit ein wenig Druck sicherstellen, dass die Tür richtig geschlossen ist.

ANMERKUNG: Beim einwandfreien Schließen der Tür ist ein Klickgeräusch zu vernehmen. Gerätestecker mit der Netzsteckdose verbinden.

Achten Sie darauf, dass die Wasserzufuhr auf vollen Druck eingeschaltet ist.

Die Taste „Ein“ (1) drücken. Auf den Knopf „Programmwahlschalter“ drehen, bis das Symbol des Spülprogramms leuchtet.

Die Taste Start/Pause (6) drücken, um den Spülvorgang zu starten.

Hinweise: Beim einwandfreien Schließen der Tür ist ein Klickgeräusch zu vernehmen.

Nach Programmende das Gerät über die Taste „Ein/Aus“ (1) abschalten.

Programmwechsel

Voraussetzung: Ein laufendes Spülprogramm kann nur geändert werden, wenn es erst kurz vorher begonnen hat. Ansonsten ist das Spülmittel eingeflossen und das Gerät hat womöglich schon die gesamte Wassermenge einlaufen lassen.

DE

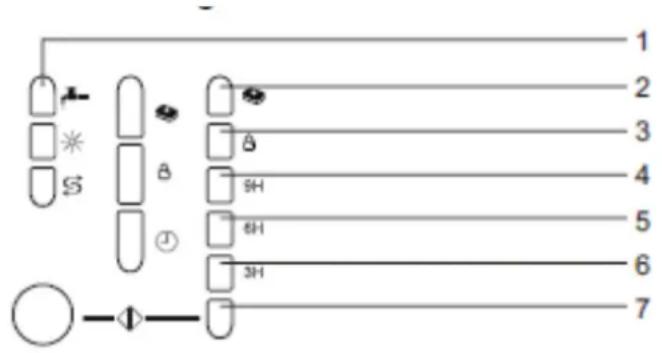

ANMERKUNG

Bei öffnen der Gerätetür, wird das Programm angehalten und LED 2 / LED 4 blinken. Sobald die Tür wieder geschlossen wird, startet das Programm nach 10 Sekunden. LED7 zeigt den Status des Gerätes.

1. Während des Programmlaufs: Die Anzeige leuchte stark wenn der Spülvorgang läuft.
2. Pause: Die Anzeige blinkt schnell wenn der Spülvorgang angehalten wird.
3. Programmende: Beim Programmende blinkt die Anzeige langsam.

1 2 3 4 5 6 7

Vergessen, ein Geschirrteil einzulegen?

Ein vergessenes Geschirrteil kann eingelegt werden, solange sich der Spülmittelbehälter noch nicht geöffnet hat.

• Auf Start/Pause (6) drücken
• Die Tür erst dann öffnen, wenn der Wassereinlauf unterbrochen ist. Es kann heißer Dampf aus dem Geschirrspüler kommen.
• Legen Sie die vergessenen Geschirrteile ein.
• Schließen Sie die Tür und drücken Sie die Start /Pause (6), der Spülvorgang beginnt nach ca. 10 Sekunden.

Spülprogrammende

• Gerät mit der Taste „Ein/Aus“ (1) ausschalten
• Wasserzulauf zu drehen

VORSICHT

Nach einem Spülprogramm müssen Sie 20 Minuten warten, damit die Heizelemente abkühlen, bevor Sie das Innere reinigen, ansonsten könnten Sie sich verbrennen

VORSICHT

Um Beschädigungen empfindlicher Arbeitsplattenkanten durch Wasserdampf zu vermeiden, öffnen Sie die Tür nach Programmende entweder ganz (auf keinen Fall nur anlehnen) oder lassen Sie sie bis zum endgültigen Ausräumen des Geschirrs geschlossen.

Geschirr ausräumen

Räumen Sie zuerst den Unterkorb, dann den Ober Korb.

So vermeiden Sie, dass Wassertropfen vom Ober Korb auf das Geschirr im Unterkorb fallen.

12 Wartung und Pflege

Das Gerät regelmäßig kontrollieren und Warten.

Um Ablagerungen und Kalkrückstände zu vermeiden, das Gerät ohne Geschirr mit Geschirrspülmittel auf höchster Stufe laufen lassen.

Filtersystem

Das Filtersystem verhindert, dass Verunreinigungen in die Pumpe gelangen können. Rückstände können leicht aus der Filtersystem entnommen werden. Das Filtersystem besteht aus einem Grob-, Haupt- und Feinfilter.

Speisereste und Verunreinigungen, die dieses Filter abfängt, werden mit dem Wasserstrahl des unteren Sprüharms aufgeweicht bzw. zerkleinert und durch das Abflussrohr ausgespült.

2 Grobfilter

Dieser Filter fängt größere Speisereste auf (Knochen, Glassplitter, Kerne), damit die Abflussöffnung nicht verstopfen kann.

3 Feinfilter

Der Feinfilter hält kleine Speisereste zurück, damit diese nicht während des Spülvorgangs wieder auf das Geschirr gespült werden können.

-Überprüfen Sie die Filter nach jedem Gebrauch des Geschirrspülers

-Nach dem Herausnehmen des Grobfilters können Sie die anderen Filterteile entnehmen. Entfernen Sie alle Lebensmittelreste und reinigen Sie die Filter unter fließendem Wasser.

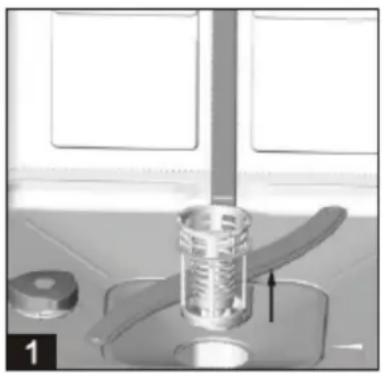

Schritt 1: Den Filterzylinder in entgegen gesetzter Richtung drehen und nach oben anheben;

Schritt 2: Den Flachen Filter herausnehmen, beide Teile unter fliessendem Wasser reinigen und in umgekehrter Reihenfolge wieder zusammensetzen.

Filterzusammenbau

Für optimale Leistung und Spülresultate muss der Filteraufbau gereinigt werden. Der Filter entfernt Speisereste aus dem Spülwasser und ermöglicht ein Umwälzen des Wassers während des Spülprogramms. Daher sollten vorher große Speisereste vor jedem erneuten Spülvorgang aus dem Filter entfernt werden, in dem der halbrunde Filter und sein Behälter unter laufendem Wasser abgespült werden. Zum Entfernen des Filteraufbaus am Behältergriff nach oben ziehen. Der gesamte Filteraufbau sollte einmal wöchentlich gereinigt werden.

Zum Reinigen des Grob- und Feinfilters eine Reinigungsbürste verwenden. Anschließend die Filterteile wie in der Abbildung oben gezeigt reinigen und wieder einbauen. Dabei den Filteraufbau in seine Auflage positionieren und nach unten drücken.

Der Geschirrspüler darf niemals ohne Filter benutzt werden. Unsachgemäßer Aus- tausch der Filter kann zur verminderten Leistung des Gerätes und zur Beschädigung von Geschirr und anderen Teilen führen.

WICHTIG

Niemals Sprühreiniger zum Reinigen der Türumrandung verwenden, sonst könnten Verriegelung und elektrische Elemente beschädigt werden. Auf gar keinen Fall reibende Mittel oder bestimmte Papiertücher verwenden, welche die Edelstahlfläche zerkratzen oder Flecken hinterlassen können.

Reinigung des Geschirrspülers

Das Bedienfeld kann mit einem angefeuchteten Tuch gereinigt werden. Zum Säubern des Gehäuses, ein geeignetes Reinigungsmittel verwenden.

Niemals scharfe Gegenstände, Scheuerschwämme oder aggressive Reiniger benutzen.

Nach jedem Spülvorgang die Wasserzufuhr zudrehen und die Tür leicht geöffnet lassen, damit Feuchtigkeit und Gerüche einweichen können.

Keine Lösungsmittel oder reibenden Reinigungsmittel zum Reinigen des Gehäuses oder der Gummiteile des Geschirrspülers benützen. Verwenden Sie lieber ein leicht mit Seifenwasser angefeuchtetes Tuch. Zum Entfernen von Flecken oder Schmutz im Inneren des Gerätes, ein mit Wasser und etwas weissem Essig angefeuchtetes Tuch oder ein speziell für Geschirrspüler geeignetes Reinigungsmittel verwenden.

Bei längerer Nichtbenutzung, beispielsweise während der Ferien, sollten Sie einen Spülvorgang mit leerem Geschirrspüler laufen lassen, dann den Stecker aus der Steckdose ziehen und die Tür des Gerätes leicht geöffnet lassen. Dadurch halten die Dichtungen länger und es bilden sich keine unangenehmen Gerüche.

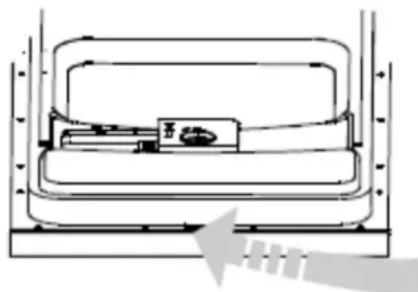

Reinigen der Tür

Zum Reinigen der Türumrandung ein weiches Tuch verwenden. Zum Verhindern, dass Wasser in die Türverriegelung und die elektrischen Elemente eindringt, niemals Sprühreiniger oder ähnliches verwenden.

DE

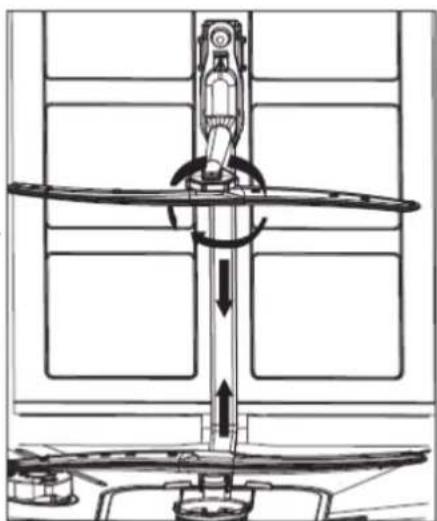

Reinigen der Sprüharme

Die Sprüharme müssen regelmäßig von Kalkablagerungen gereinigt werden, sonst können die Düsen und Lager der Sprüharme verstopfen. Zum Entfernen des Sprüharms, die Mutter nach rechts drehen, um die Unterlegscheibe auf dem Arm herauszunehmen und dann den Sprüharm selbst entfernen. Die Arme in warmem Seifenwasser reinigen und mit einer weichen Bürste die Düsen säubern. Danach alles gut unter laufendem Wasser abspülen.

Schutz vor Einfrieren

Wenn Ihr Geschirrspüler im Winter an einem unbeheizten Ort steht, dann sollten Sie den Kundendienst um Folgendes bitten:

Abklemmen der Stromzufuhr zum Geschirrspüler.

Zudrehen der Wasserversorgung und Abklemmen des Zufuhrschlauchs vom Einlass- ventil.

Wasser aus dem Zufuhrschlauch und dem Einlassventil auslaufen lassen. (Einen Topf zum Auffangen des Wassers unterstellen)

Den Zufuhrschlauch wieder am Einlassventil anschließen.

Den Filter in der Bodenwanne entfernen und mit einem Schwamm das Wasser im Gummiring aufsaugen.

Nach der Installation die Anleitungen bitte gut aufbewahren!

DE

13 Demontage

Halten Sie auch hier die Reihenfolge der Arbeitsschritte ein.

• Gerät vom Stromnetz trennen
• Wasserzulauf abdrehen
• Abwasser- und Frischwasseranschluss lösen
• Befestigungsschrauben und der Arbeitsplatte lösen
• Wenn vorhanden, Sockelbrett demontieren
• Gerät herausziehen, dabei Schlauch vorsichtig nachziehen

Ablaufen lassen von Restwasser aus dem Schlauch

Wenn sich das Spülbecken 1000 mm oder noch höher vom Boden befindet, kann das Restwasser nicht direkt in das Becken laufen. In diesem Fall muss das Restwasser aus dem Schlauch in einer Schüssel oder in einem geeigneten Behälter ausserhalb des Beckens aufgefangen werden.

Transport

Geschirrspüler entleeren und lose Teile sichern.

Gerät nur aufrecht transportieren (damit kein Restwasser in die Maschinensteuerung gelangt und zu fehlerhaftem Programmablauf führt).

14 Tipps zur Fehlerbehebung

Fehler	Mögliche Ursache	Fehlerbeseitigung
Geschirrspüler funktioniert nicht	Sicherung durchge-brannt oder Sicherungs-trennschalter aktiviert.	Sicherung auswechseln oder Siche-rungstrennschalter wieder zurückstellen. Eventuell ein anderes Gerät entfernen, das mit demselben Kreislauf verbunden ist.
	Strom ist nicht einge-schaltet.	Darauf achten, dass der Geschirrspüler eingeschaltet und die Tür richtig ge-schlossen ist. Prüfen, ob das Netzkabel richtig mit der Steckdose verbunden ist.
	Niedriger Wasserdruck	Prüfen, ob die Wasserzufuhr richtig an-geschlossen und der Wasserhahn auf-gedreht ist.
Geräusche	Geräusche während des Spülgangs sind normal.	Diese Geräusche entstehen durch das sanfte Entfernen von Speiseresten und dem Öffnen des Spülmittelbehälters.
	Motorgeräusche	Der Geschirrspüler wurde nicht regel-mässig benutzt. Wenn er nicht oft be-nutzt wird, sollte er trotzdem einmal pro Woche eingeschaltet werden, damit die Pumpe Wasser ein- und auspumpt und die Dichtungen feucht gehalten werden.
	Geschirr oder Besteck nicht richtig angeordnet oder es ist ein Teil durch den Besteckkorb gefallen.	Darauf achten, dass alles richtig im Ge-schirr- oder Besteckkorb angeordnet ist.
Schaumbildung	Ungeeignetes Spülmit-tel.	In diesem Fall den Geschirrspüler öffnen und den Schaum verdampfen lassen. Ca. 4 Liter kaltes Wasser hinein geben. Den Geschirrspüler schliessen, das Wasser durch Drehen des Wahlschalters auf einen Entleerungszyklus auslaufen lassen. Falls erforderlich den Vorgang wiederholen. Nur Spülmittel für Geschirr-spüler verwenden, um Schaumbildung zu vermeiden.
	Verschütteter Klarspü-ler.	Verschütteten Klarspüler immer sofort abwischen.
Fleckiger In-nenraum	Wahrscheinlich wurde ein Spülmittel mit Farb-stoff verwendet.	Darauf achten, dass das verwendete Spülmittel keinen Farbstoff enthält.
Geschirr wird nicht richtig tro-cken	Klarspülbehälter ist leer.	Darauf achten, dass der Klarspülbehälter immer gefüllt ist.

DE

Spülgut nicht richtig sauber	Falsches Spülprogramm	Stärkeres Spülprogramm wählen.
	Geschirr nicht richtig angeordnet.	Darauf achten, dass der Spülmittelbehälter und die Sprüharme nicht durch grosse Geschirrteile behindert werden.
Flecken und Streifen auf Glas und Besteck.	1. Extrem hartes Wasser.2. Niedrige Einlasstemperatur.3. Geschirrspüler überladen.4. Falsches Beladen5. Altes oder feuchtes Spülmittelpulver.6. Leerer Klarspülbehälter.7. Falsche Dosierung des Reinigungsmittels.	Zum Entfernen von Flecken auf Glas: 1. alle Metallteile aus dem Geschirrspüler nehmen.2. Kein Spülmittel zufügen.3. Das längste Spülprogramm einstellen.4. Den Geschirrspüler starten und ca.18. bis 22 Minuten laufen lassen, dann befindet er sich im Hauptprogramm.5. Tür öffnen, 2 Tassen weissen Essig auf den Boden des Geschirrspülers geben.6. Tür schliessen und Geschirrspüler das Programm beenden lassen. Falls die Lösung mit dem Essig nicht erfolgreich war: wie o.a. wiederholen, aber anstelle des Essigs 1⁄4 Tasse (60ml) Zitronensäurekristalle nehmen.

Bevor Sie den Kundendienst anrufen

Fehler	Mögliche Ursache	Fehlerbeseitigung
Glas ist blind	Kombination aus weichem Wasser und zu viel Spülmittel	Bei weichem Wasser weniger Spülmittel verwenden und das kürzeste Programm einstellen.
Gelber oder brauner Film auf den Innenflächen	Tee- oder Kaffee-flecken	Mit einer Lösung aus 1⁄2 Tasse Bleiche und 3 Tassen warmen Wasser versuchen die Flecken mit der Hand zu entfernen.Vorsicht:Nach einem Spülprogramm müssen Sie 2' Minuten warten damit die Heizelemente abkühlen, bevor Sie das Innere reinigen, ansonsten könnten Sie sich verbrennen.Bitte rufen Sie einen Hersteller von Wasserent-härtern an und fragen Sie nach einem Spezial-filter.
	Eisenablagerungen im Wasser können zu einer Schmierschicht führen
Weisser Film auf den Innenflächen	Kalk- und Mineral-ablagerungen	Zum Säubern, den Geschirrspüler innen mit einem mit Wasser und Spülmittel für Geschirrspüler angefeuchteten Schwamm reinigen. Hierzu Gummihandschuhe tragen. Niemals ein anderes Spülmittel als speziell für Geschirrspüler hergestellte benutzen, sonst besteht die Gefahr von Schaumbildung.
Spülmittelreste im Behälter.	Geschirr hat den Spülmittelbehälter behindert	Geschirr neu anordnen.
Dampf	Normale Erscheinung	Während des Trockenvorgangs und dem Abpumpen des Wassers kommt immer etwas Dampf aus dem Spalt unter der Tür.
Schwarze oder graue Flecken auf dem Geschirr	Aluminiumteile wurden am Geschirr gerieben.	Mit einem sanft reibenden Reinigungsmittel versuchen, diese Flecken zu entfernen.
Wasserreste auf dem Boden des Geschirrspülers.	Dies ist völlig normal.	Rund um den Auslass am Geschirrspülerboden bleibt immer etwas sauberes Wasser übrig und sorgt für die Schmierung der Dichtung.
Geschirrspüler tropft	Zu viel Spülmittel oder Klarspüler. Geschirrspüler war nicht nivelliert.	Niemals den Spülmittel- oder Klarspülbehälter überfüllen. Übergelaufener Klarspüler kann zum Schäumen und Überfluten führen. Überschüsse mit einem feuchten Tuch abwischen. Darauf achten, dass der Geschirrspüler gerade steht.

Fehlermeldungen

Codes	Bedeutung	Mögliche Ursache
2 und 4 Blinken	Gerätetür ist offen	Beim Programmlauf ist die Gerätetür nicht richtig geschlossen worden.
1 blinkt	Längere Einlassdauer.	Wasserhahn ist nicht aufgedreht. Bitte aufdrehen.Wasseranschlusshahn (WAS) ist verkalkt. Bitte einen Installateur zur Prüfung beauftragen.(Kundendiensteinsatz ist in diesem Fall kostenpflichtig)
2 und 5 blinken	Wasserablauf	Wasserablauf ist defekt
2 und 6 blinken	Temperatursensor	Temperatursensor ist defekt
2 und 7 blinken	Überflutung.	Zu viel Wasser eingelassen.Elemente des Geschirrspülers sind nicht dicht.
3 und 4 blinken	Wasseraustritt	Wasser tritt aus
3 und 5 blinken	Heizelemente	Abnormale Heizung

Ecoy 1 2 3 4 5 6 7

WICHTIG

Im Falle einer Überflutung, drehen Sie den Wasserhahn ab bevor Sie den Kunden-dienst anrufen. Das überschüssige Wasser muss erst abgepumpt werden andernfalls kann das Gerät nicht neu gestartet werden.

WICHTIG

Reparaturen an elektrischen Geräten dürfen ausschließlich nur von einem hierfür qualifizierten Fachmann ausgeführt werden. Eine falsch bzw. nicht fachgerecht durchgeführte Reparatur kann Gefahren für den Benutzer herbeiführen und führt zu einem Verlust des Garantieanspruchs.

Kann die Störung anhand der zuvor aufgeführten Hinweise nicht beseitigt werden, rufen Sie bitte den Kundendienst. Führen Sie in diesen Fall keine weiteren Arbeiten, vor allen an den elektrischen Teilen des Gerätes, selbst aus.

WICHTIG

Beachten Sie, dass der Besuch des Kundendiensttechnikers im Falle einer Fehlbedienung oder einer der beschriebenen Störungen auch während der Garantiezeit nicht kostenlos ist.

Zuständige Kundendienstadresse:

EGS GmbH

Dieselstrasse 1

33397 Rietberg / DEUTSCHLAND

Kundentelefon für Deutschland: [phone]

Kundentelefon für Österreich: 0820 200 170

(aus dem österreichischen Festnetz 0.14 Euro/min, Mobilnetz anbieterabhängig abweichend)

Kundentelefon für die Schweiz: [phone]

E-Mail: [e-mail]

(Reparaturaufträge können auch online eingegeben werden.)

Internet: www.egs-gmbh.de

Bitte geben Sie unbedingt an:

- Vollständige Anschrift und Telefon-Nr.

- Gerätetyp und Seriennummer.

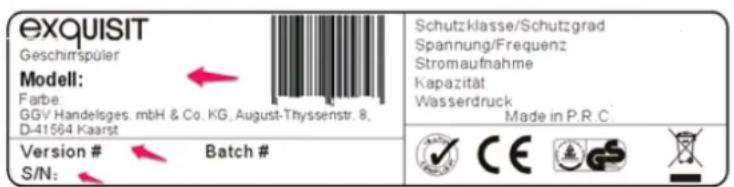

(Ist auf dem Typenschild zu sehen. Das Typenschild ist seitlich an der Gerätetür angebracht)

- Fehlerbeschreibung.

exquisit Geschirrspüler Modell: Farbe: GGV Handelsges. mbH & Co. KG, August-Thyssenstr. 8, D-41564 Kaarst Version # Batch # S/N: Schutzklasse/Schutzgrad Spannung/Frequenz Stromaufnahme Kapazität Wasserdruck Made in P.R.C. ✓ CE ✓ ✓

DE

16 Allgemeine Garantiebedingungen

Garantiebedingungen

Als Käufer eines Exquisit – Gerätes stehen Ihnen die gesetzlichen Gewährleistungen aus dem Kaufvertrag mit Ihrem Händler zu. Zusätzlich räumen wir Ihnen eine Garantie zu den folgenden Bedingungen ein:

Leistungsdauer

Die Garantie läuft 24 Monate ab Kaufdatum (Kaufbeleg ist vorzulegen). Während den ersten 6 Monaten werden Mängel am Gerät unentgeltlich beseitigt, Voraussetzung ist, dass das Gerät ohne besonderen Aufwand für Reparaturen zugänglich ist. In den weiteren 18 Monaten ist der Käufer verpflichtet nachzuweisen, dass der Mangel bereits bei Lieferung bestand.

Bei gewerblicher Nutzung (z.B. in Hotels, Kantinen), oder bei Gemeinschaftsnutzung durch mehrere Haushalte, beträgt die Garantie 12 Monate ab Kaufdatum (Kaufbeleg ist vorzulegen). Während den ersten 6 Monaten werden Mängel am Gerät unentgeltlich beseitigt, Voraussetzung ist, dass das Gerät ohne besonderen Aufwand für Reparaturen zugänglich ist. In den weiteren 6 Monaten ist der Käufer verpflichtet nachzuweisen, dass der Mangel bereits bei Lieferung bestand.

Durch die Inanspruchnahme der Garantie verlängert sich die Garantie weder für das Gerät, noch für die neu eingebauten Teile.

Umfang der Mängelbeseitigung

Innerhalb der genannten Fristen beseitigen wir alle Mängel am Gerät, die nachweisbar auf mangelhafte Ausführung oder Materialfehler zurückzuführen sind. Ausgewechselte Teile gehen in unser Eigentum über.

Ausgeschlossen sind:

Normale Abnutzung, vorsätzliche oder fahrlässige Beschädigung, Schäden, die durch Nichtbeachtung der Gebrauchsanweisung, unsachgemässe Aufstellung, bzw. Installation oder durch Anschluss an falsche Netzspannung entstehen, Schäden, aufgrund von chemischer, bzw. elektrothermischer Einwirkung oder durch sonstige anormale Umweltbedingungen, Glas-, Lack- oder Emailleschäden und evtl. Farbunterschiede sowie defekte Glühlampen. Ebenso sind Mängel am Gerät ausgeschlossen, wenn die aufgrund von Transportschäden zurückzuführen sind. Wir erbringen auch dann keine Leistungen, wenn – ohne unsere besondere, schriftliche Genehmigung – von nicht ermächtigten Personen am Exquisit - Gerät Arbeiten vorgenommen oder Teile fremder Herkunft verwendet wurden. Diese Einschränkung gilt nicht für mangelfreie, durch einen qualifizierten Fachmann mit unseren Originalteilen, durchgeführte Arbeiten zur Anpassung des Gerätes an die technischen Schutzvorschriften eines anderen EU-Landes.

DE

Geltungsbereich

Unsere Garantie gilt für Geräte, die in einem EU-Land oder CH erworben wurden und die in der Bundesrepublik Deutschland, der Schweiz oder Österreich in Betrieb sind.

Für Geräte, die in einem EU-Land oder in der Schweiz erworben und in ein anderes EU-Land gebracht wurden, werden Leistungen im Rahmen der jeweils landesüblichen Garantiebedingungen erbracht. Eine Verpflichtung zur Leistung der Garantie besteht nur dann, wenn das Gerät den technischen Vorschriften des Landes, in dem der Garantieanspruch geltend gemacht wird, entspricht.

Für Reparaturaufträge ausserhalb der Garantiezeit gilt:

Wird ein Gerät repariert, sind die Reparaturrechnungen sofort fällig und ohne Abzug zu bezahlen.

Wird ein Gerät überprüft, bzw. eine angefangene Reparatur nicht zu Ende geführt, werden Anfahrt- und Arbeitspauschalen berechnet. Die Beratung durch unser Kundenberatungszentrum ist unentgeltlich.

Im Servicefall oder bei Ersatzteilbestellungen wenden Sie sich bitte an unseren Kundendienst EGS GmbH Kundentelefon für Deutschland: [phone]

GGV Handelsgesellschaft mbH & Co. KG, August-Thyssen-Str. 8, D-41564 Kaarst-Holzbüttgen

17 Technische Daten

Modell	EGSP312-7EB
Höhe [mm]	805
Breite [mm]	596
Tiefe (mit Anschlüssen) [mm]	578
Gewicht (leer) [kg]	37
Leistungsaufnahme [W]	1850
Netzspannung/Frequenz [V/Hz]	220-240/50
Absicherung [A]	10
Zulauftemperatur max. [C°]	60
Ablaufhöhe max. [mm]	1000
Wasserdruck (Fliessdruck)	0.04-1.0 Mpa.
Aquastopp	Ja
EAN No [Farbe]	4016572018486

*Technische Änderungen vorbehalten.

CE-Konformität

Dieses Gerät entspricht zum Zeitpunkt seiner Markteinführung den Anforderungen die in den Richtlinien

des Rates zur Angleichung der Rechtsvorschriften der Mitgliedsstaaten über die elektromagnetische Verträglichkeit RL 2014/30/EU und über die Verwendung elektrischer Betriebsmittel innerhalb bestimmter Spannungsgrenzen RL 2014/35/EU festgelegt sind.

Dieses Gerät ist mit dem CE Zeichen gekennzeichnet und verfügt über eine Konformitätserklärung zur Einsichtnahme durch die zuständigen Marktüberwachungsbehörden.

*Technische Änderungen vorbehalten

16 Produktdatenblatt für Geschirrspüler

Delegierte Verordnung (EU) 1059/2010

Marke		Exquisit
Modell		EGSP 312-7 EB
Nennkapazität in Standardgedecken		12
Energieeffizienzklasse 1)		A+
Jährlicher Energieverbrauch 2)	kW/Jahr	289
Energieverbrauch des Standardreinigungszyklus	kW/h	1.02
Leistungsaufnahme im Aus Zustand	W	0.1
Leistungsaufnahme im unausgeschalteten Zustand	W	0.49
Jährlicher Wasserverbrauch 3)	I/Jahr	3640
Trocknungseffizienzklasse 4)		A
Standardprogramm 5)		Eco
Programmdauer	Min	172
Luftschallemissionen	dB(A) re1pW	49
Bauart		Semi built-in

1) A+++ (höchste Effizienz) bis D (geringste Effizienz)
2) Jährlicher Energieverbrauch auf der Grundlage von 280 Standardreinigungszyklen bei Kaltwasserbefüllung und dem Verbrauch der Betriebsarten mit geringer Leistungsaufnahme. Der tatsächliche Energieverbrauch hängt von der Art der Nutzung des Geräts ab.
3) Jährlicher Wasserverbrauch auf der Grundlage von 280 Standardreinigungszyklen. Der tatsächliche Wasserverbrauch hängt von der Art der Nutzung des Geräts ab.
^4) A (höchste Effizienz) bis G (geringste Effizienz)
5) Standardprogramm auf das sich die Informationen auf dem Etikett und im Datenblatt beziehen. Dieses Programm ist zur Reinigung normal verschmutzten Geschirrs geeignet und in Bezug auf den kombinierten Energie- und Wasserverbrauch am effizientesten.

Hinweis:

Die oben genannten Werte sind normgemäß unter genau festgelegten Betriebsbedingungen gemessen worden. Die Ergebnisse können je nach Menge und Verschmutzung des Geschirrs, Wasserhärte, Spülmittelmenge etc. stark abweichen.

Die Gebrauchsanleitung basiert auf den in der Europäischen Union gültigen Normen und Regeln.
