BEDIENUNGSANLEITUNG Fortis Bischoff & Bischoff

1.1 Zeichen und Symbole 4

2| Wichtige Sicherheitshinweise 5

2.1 Allgemeine Sicherheitshinweise 5
2.2 Hinweise zu EMV-Störungen 6
2.3 Bremsen 6
2.4 Sicherheit in Fahrzeugen 7
2.5 Teilnahme am Straßenverkehr 7
2.6 Zweckbestimmung 7
2.7 Indikationen 8
2.8 Kontraindikationen 8
2.9 Konformitätserklärung 8
2.10 hinweise zur Reichweite 9

3 | Produkt- und Lieferübersicht 10

3.1 Prüfung der Lieferung 10
3.2 Lieferumfang 11
3.3 Übersicht 11
3.4 Grundeinstellungen 12
3.4.1 Lenksäule 12
3.4.2 Sitz 12
3.4.3 Rückenlehne 14
3.4.4 Armlehnen 14
3.4.5 Sitzgurt 15

4 | Benutzung des Scooters 16

4.1 Funktionsbeschreibung 16 der Steuerung
4.2 Ein- und Aussteigen 19
4.3 Fahren mit dem Scooter 20

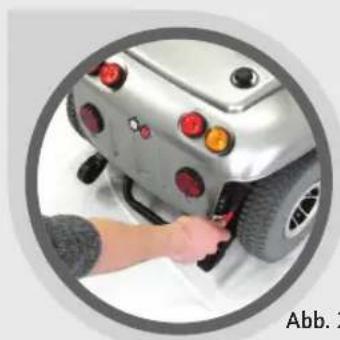

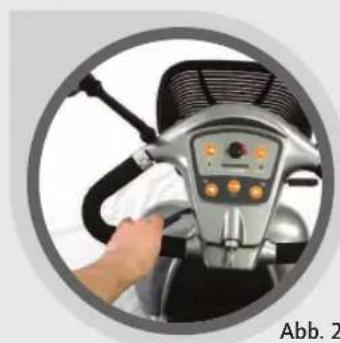

4.4 Schiebebetrieb 21

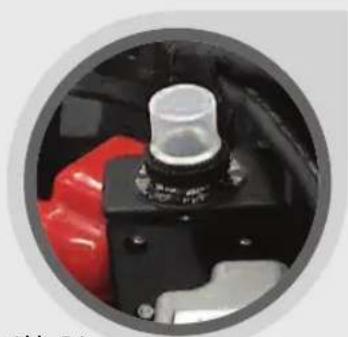

4.4.1 Bremsen im Schiebebetrieb 22

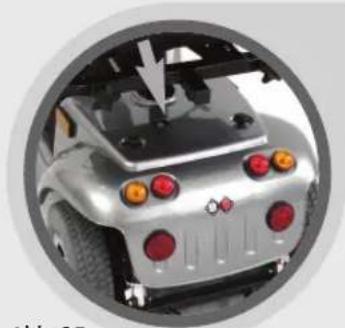

4.5 Überlastschalter 22

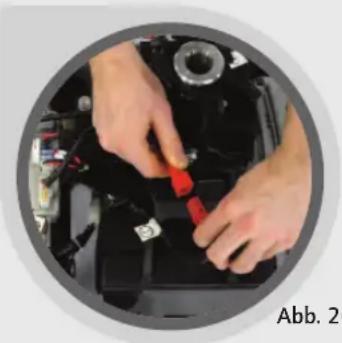

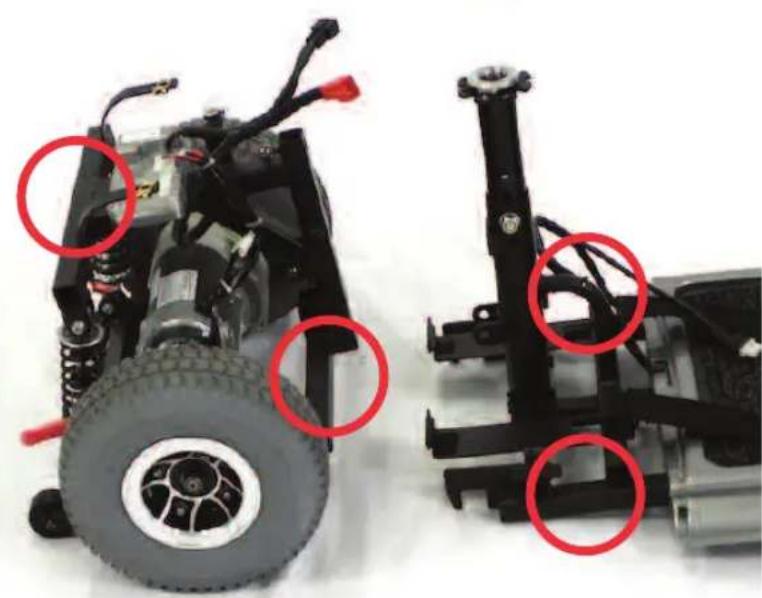

4.6 Auskoppeln der Antriebseinheit 23

5 | Technische Daten 25

6 | Pflegehinweise für den Benutzer 27

6.1 Reinigung und Desinfektion 27
6.2 Überprüfung vor Fahrtantritt 28

6.2.1 Bremsenüberprüfung 28
6.2.2 Überprüfung von Beleuchtung, 28 Blinker und Hupe
6.2.3 Überprüfung der Bereifung 29

6.3 Batterie 29

6.3.1 Ladevorgang 30

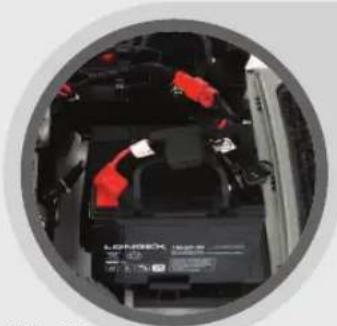

6.3.2 Austausch der Batterien 31

7 | Wartungshinweise für den Fachhandel 32
8| Entsorgung 32
9 | Weitergabe des Scooters 33

10| Wartung 33
11| Garantie 33
12| Eigene Notizen 34
13| Garantie – Urkunde

35

1. Vorbemerkung

Lieber Benutzer,

Sie haben sich für einen hochwertigen Scooter von Bischoff & Bischoff entschieden. Wir bedanken uns für Ihr Vertrauen.

Der Scooter wurde so ausgelegt, dass er Ihnen viele Vorteile bietet und Ihren Bedürfnissen gerecht wird. Durch die vielfältigen Einstellungsmöglichkeiten und der optimalen Anpassbarkeit lässt sich der Scooter an Ihre individuellen Körpermaße anpassen.

Der Scooter ist ausschließlich für den Gebrauch im Freien ausgelegt.

Bitte lesen und beachten Sie vor der ersten Inbetriebnahme Ihres neuen Scooters aufmerksam die Bedienungsanleitung. Diese ist ein fester und notwendiger Bestandteil des Scooters. Bewahren Sie das Bedienungshandbuch griffbereit auf und geben Sie dieses bei Weitergabe des Scooters mit.

Reparatur- und Einstellarbeiten erfordern eine spezielle technische Ausbildung und dürfen daher nur von Bischoff & Bischoff autorisierten Fachhändlern durchgeführt werden.

1.1 Zeichen und Symbole.

Achtung! Bezeichnet besonders sicherheitsrelevante Hinweise. Bedienungsanleitung beachten!

Wichtig! Bezeichnet besonders nützliche Informationen im jeweiligen Sachzusammenhang.

2. Wichtige Sicherheitshinweise

2.1 Allgemeine Sicherheitshinweise

Um Stürze und gefährliche Situationen zu vermeiden, sollten Sie den Umgang mit Ihrem neuen Scooter erst auf ebenem, überschaubarem Gelände üben. Eine Begleitperson ist in diesem Fall empfohlen.

Vor Anwendung des Scooters kontrollieren Sie bitte, ob alle angebauten Teile ordentlich befestigt sind.

Üben Sie vor der ersten Benutzung das Fahren auf ebenem und überschaubarem Gelände. Machen Sie sich intensiv mit dem Brems- und Beschleunigungsverhalten bei der Geradeausfahrt und bei Kurvenfahrten vertraut.

Bitte beachten Sie, dass sich bei der Gleichgewichtsverlagerung durch Körperbewegungen oder Beladung des Scooters das Kipprisiko zur Seite und nach Hinten vergrößern kann.

Der Scooter darf nicht zum Transport mehrerer Personen oder Lasten missbraucht werden. Beachten Sie die Zweckbestimmung.

Bei Einstellungen und Verstellungen am Scooter beachten Sie die Klemmgefahr von Körperteilen.

Benutzen Sie den Scooter niemals unter Einfluss von Alkohol oder anderen Mitteln, die die Aufmerksamkeit bzw. die körperliche und geistige Aufnahmefähigkeit beeinflussen.

Zur Überwindung von Hindernissen verwenden Sie bitte unbedingt Auffahrrampen. Sollte es notwendig sein, den Fortis über ein Hindernis zu heben, dann nur ohne Insassen. Zum Anheben darf nur an festen Rahmenteilen gehoben werden.

Vermeiden Sie ein ungebremstes Fahren gegen ein Hindernis (Stufe, Bordsteinkante).

Die Steuerung muss immer ausgeschaltet sein, wenn Sie ein- oder aussteigen.

Im Straßenverkehr ist die Straßenverkehrsordnung zu beachten.

Die Beleuchtung am Scooter muss für andere Straßenverkehrsteilnehmer stets sichtbar sein.

Tragen Sie nach Möglichkeit helle, auffällige Kleidung. Sie werden dann von anderen Verkehrsteilnehmern besser gesehen.

Bitte beachten Sie, dass sich Polsterteile, die direkter Sonneneinstrahlung ausgesetzt sind, aufheizen und bei Berührung Hautverletzungen verursachen können. Decken Sie daher diese Teile ab, oder schützen Sie den Scooter vor direkter Sonneneinstrahlung.

Beachten Sie, dass der Schiebebetrieb durch Entkoppeln der Antriebe nur auf ebenem Gelände erfolgen darf. Die elektro-mechanische Bremse wird dadurch außer Betrieb gesetzt. Bei Nichtbeachtung besteht Lebensgefahr.

2.2 Hinweise zu EMV-Störungen

Trotz Einhaltung aller anzuwendenden EMV-Richtlinien und Normen ist es möglich, dass der Scooter durch andere elektrische Geräte gestört wird (z. B. Mobiltelefone, Alarmsysteme in Kaufhäusern) oder diese stört. Wenn Sie ein solches Verhalten bemerken, stellen Sie entweder das Fremdgerät oder Ihren Scooter ab und bewegen ihn außerhalb der Störungsreichweite.

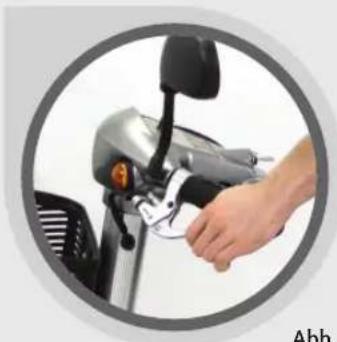

Um im Schiebebetrieb bei entkoppelten Antrieben oder im Notfall zu bremsen, ist eine Betriebsbremse vorhanden (Abb. 1).

Das Bremsen des Scooters bei eingekoppeltem Antrieb erfolgt durch die automatische Bremse nach Loslassen des Fahrhebels.

Sind die Antriebe eingekoppelt, lässt sich der Scooter nicht schieben oder verrücken, da die Motoren automatisch bremsen.

2.4 Sicherheit in Fahrzeugen

Es wird darauf hingewiesen, dass der Scooter nicht als Sitzgelegenheit in irgendwelchen Fahrzeugen verwendet werden darf. Der Benutzer muss vom Scooter auf einen Fahrzeugsitz wechseln.

Der Scooter ist gegen Verrutschen mit Gurtbändern zu sichern.

2.5 Teilnahme am Straßenverkehr

Der Scooter ist für den Außnbereich konzipiert.

Beachten Sie, dass Sie am öffentlichen Straßenverkehr teilnehmen und sich an die Vorschriften der Straßenverkehrsordnung halten müssen.

Gefährden Sie andere Teilnehmer nicht durch rücksichtslose Fahrweise gerade auf Gehwegen.

2.6 Zweckbestimmung

Der Scooter Fortis ist für den Aussenbereich für gehunfähige Personen konzipiert.

Somit ist er in der Lage lange Strecken und kleine Hindernisse im Außenbereich zu überwinden. Er wird nach EN 12184 in die Kategorie C eingestuft.

Die maximale Zuladung beträgt 135 kg.

2.7 Indikation

Gehunfähigkeit bzw. stark ausgeprägte Gehbehinderung durch

• Lähmungen
• Gliedmaßenverlust
• Gliedmaßendefekt/-deformität
• Gelenkkontrakturen
• Gelenkschäden (nicht an beiden Armen)
- sonstige Erkrankungen

Eine Versorgung mit einem Scooter ist dann angezeigt, wenn die Benutzung handgetriebener Rollstühle aufgrund der Behinderung nicht mehr möglich, die sachgerechte Bedienung eines elektromotorischen Antriebes aber noch möglich ist.

2.8 Kontraindikation

Die Versorgung mit Scootern ist ungeeignet für Personen

• mit starken Gleichgewichtsstörungen
- mit verminderter und nicht ausreichender Sehkraft
- mit starken Einschränkungen der kognitiven Fähigkeit

2.9 Konformitätserklärung

Bischoff & Bischoff erklärt als Hersteller in alleiniger Verantwortung, dass der Scooter Fortis mit den Anforderungen der Richtlinie 93/42/EWG übereinstimmt.

2.10 Hinweise zur Reichweite

Die Reichweite des Fortis beträgt 35 km.

Die erzielbare Reichweite von Elektromobilen hängt von folgenden Faktoren ab:

• Fahrbahnbeschaffenheit
- Fahrweise
- Batteriezustand
- Zuladungsgewicht
- Umgebungstemperatur

Bitte beachten Sie, dass die von uns angegebene Reichweite unter Testbedingungen ermittelt wurde:

• Neuwertige und vollständig geladene Batterien
• Umgebungstemperatur von 21 °C
  • Benutzergewicht von 85 kg
  • ebener, fester Untergrund
• konstante Fahrgeschwindigkeit
• deaktivierte Lichtanlage

Wir möchten Sie darauf hinweisen, dass durch folgende Einflüsse die Reichweite stark eingeschränkt wird:

• schlechter Ladezustand der Batterien
- niedrige Umgebungstemperatur (unter 10 °C)
- häufiges Anfahren und Bremsen
- Bergauffahrten
- Fahren auf nicht befestigtem Untergrund (Feld- bzw. Waldwege)
- falscher bzw. zu niedriger Reifenluftdruck

Bei einer Kombination von mehreren Einflussfaktoren kann sich die Reichweite um bis zu 50 % reduzieren.

3. Produkt- und Lieferübersicht

3.1 Prüfung der Lieferung

Alle B+B Produkte werden einer ordnungsgemäßen Endkontrolle in unserem Hause unterzogen und mit dem CE-Zeichen versehen.

Der Scooter wird in einem speziellen Karton geliefert. Nach dem Entpacken bewahren Sie den Karton nach Möglichkeit auf. Er dient zur evtl. späteren Einlagerung oder Rücksendung des Produktes.

Die Anlieferung und Einweisung erfolgt in der Regel über den qualifizierten Sanitätsfachhandel.

Bei Versand per Bahn oder Spedition ist die Ware im Beisein des Überbringers sofort auf Transportschäden zu kontrollieren (Karton). Sollte ein Schaden vorliegen, setzen Sie sich unverzüglich mit unserem Kundenservice in Verbindung (Tel.: [phone]).

Prüfen Sie den Inhalt auf Vollständigkeit und Unversehrtheit. Im Falle von Unregelmäßigkeiten und Beschädigungen setzen Sie sich mit unserem Kundenservice in Verbindung (Tel.: [phone]).

3.2 Lieferumfang

Nach Erhalt der Ware prüfen Sie bitte umgehend den Inhalt auf Vollständigkeit. Der Inhalt besteht aus:

• Umverpackung
• Scooter (gebrauchsfertig incl. 2 Batterien)
• Ladegerät
  • Bedienungsanleitung

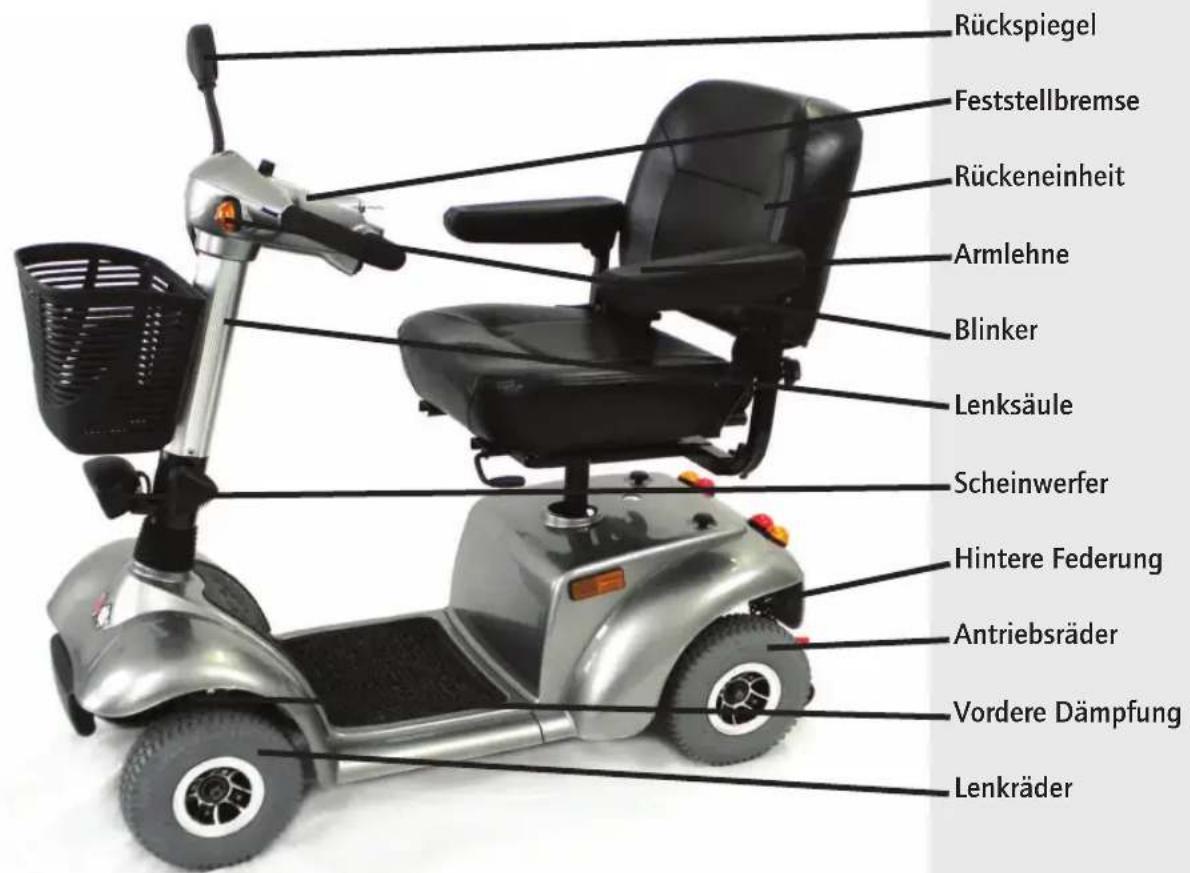

3.3 Übersicht

Rückspiegel Feststellbremse Rückeneinheit Armlehne Blinker Lenksäule Scheinwerfer Hintere Federung Antriebsräder Vordere Dämpfung Lenkräder

Abb. 2

3.4 Grundeinstellung

Vor der ersten Benutzung ist es erforderlich, den Scooter auf Ihre Körpergröße einzustellen. Nur so ist ein langes ermüdungsfreies Fahren in ein er physiologisch korrekten Haltung möglich.

Nachfolgend werden die Grundeinstellungen des Scooters beschrieben. Diese sollten Sie in Zusammenarbeit mit dem Sanitätsfachhandel durchführen.

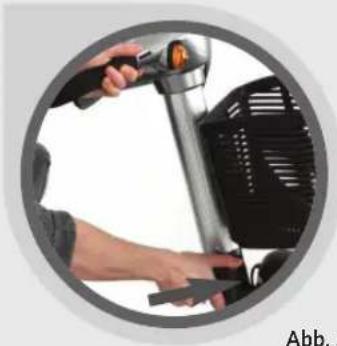

3.4.1 Lenksäule

Die Verstellung der Lenksäule Ihres Scooters erlaubt Ihnen eine bequeme Fahrposition einzustellen. Die Einstellung können Sie direkt vom Fahrersitz aus vornehmen.

• Halten Sie mit einer Hand den Lenker und lösen Sie mit der anderen Hand die Verstellschraube (Abb. 3).
• Bewegen Sie die Lenksäule in die gewünschte Position und drehen Sie die Schraube wieder fest.

3.4.2 Sitz

Der Sitz ist in der Höhe einstellbar und bietet zusätzlich die Möglichkeit des Verschiebens nach vorn und zurück sowie des Drehens zur Seite. Während die Verstellung der Sitzhöhe für gewöhnlich nur einmal vorgenommen wird, sind die anderen Verstellungen vom Sitz aus jederzeit möglich.

Sitz drehen

• Ziehen Sie den Hebel (links unterhalb der Sitzfläche, Abb. 4) zu sich heran. Der Sitz lässt sich jetzt in beide Richtungen drehen.
• Alle 45° befindet sich eine feste Rastposition des Sitzes.
• Lassen Sie den Hebel wieder los und vergewissern Sie sich, dass der Sitz wieder fixiert ist.
• Befindet sich der Sitz zwischen den Rastpositionen, kann er durch Hochheben demontiert werden

Sitz verschieben

• Ziehen Sie den Hebel (rechts unterhalb der Sitzfläche) zu sich heran. Der Sitz lässt sich jetzt nach vorn und hinten verschieben.
• Sie können den Sitz nun in der gewünschten Position einstellen.
• Lassen Sie den Hebel wieder los und vergewissern Sie sich, dass der Sitz in einer der nächstgelegenen Rasterung fixiert ist.

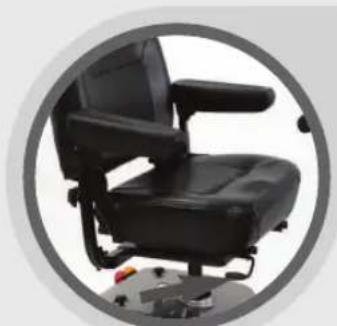

Sitzhöhe

Zuerst müssen Sie den Sitz und die Verkleidung entfernen.

• Drehen Sie dazu den Sitz um 90° und nehmen Sie ihn ab (Abb. 6).
  • Die Verkleidung ist mit 2 Handschrauben befestigt.
• Lösen Sie diese und nehmen Sie die Verkleidung ab.

• Trennen Sie die Steckverbindung der hinteren Beleuchtung.

• Lösen Sie die Verschraubung und positionieren Sie die Sattelstütze in der gewünschten Position innerhalb der Rohrführung.

• Anschließend ziehen Sie die Verschraubung (Abb. 7) in der nächstgelegenen Bohrung wieder fest an.
• Stecken Sie nun den Sitz wieder auf die Halterung.
  • Vergewissern Sie sich, dass dieser wieder eingerastet ist.

Die Rückenlehne Ihres Scooters lässt sich im Winkel nach vorn und hinten verstellen. Außerdem haben Sie die Möglichkeit, den Verstellbereich nach hinten zu begrenzen.

Winkelverstellung

• Ziehen Sie den Hebel (links am Sitz, Abb. 8) nach oben. Der Rücken drückt nun nach vorn.
• Drücken Sie die Rückenlehne in die gewünschte Position.
• Lassen Sie den Hebel los und vergewissern Sie sich, dass die Rückenlehne wieder fixiert ist.

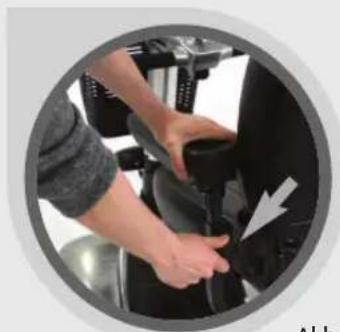

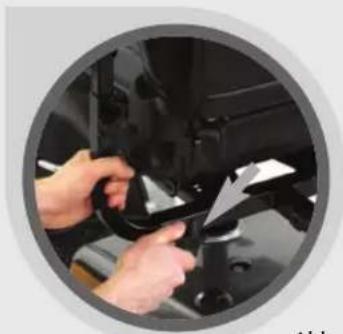

3.4.4 Armlehnen

Die Armlehnen lassen sich nach hinten schwenken, um das Auf- und Absitzen zu erleichtern. Zusätzlich lassen sich die Höhe, der Abstand und der Auflagewinkel der Armlehnen einstellen.

• Lösen Sie die Handschraube (Abb. 9) oben an der Bestigung der Armlehne und halten Sie dabei die Armlehne fest.
• Bringen Sie die Armlehne in die gewünschte Höhe und ziehen Sie die Schraube wieder fest.
  • Die Armauflagen können nach Lösen der Handschraube (Abb.9) auch abgenommen werden, z. B. für einen Austausch.

• Lösen Sie die Handschraube (Abb. 10) unten an der Befestigung der Armlehene und halten Sie dabei die Armlehne fest.
• Stellen Sie den gewünschten Abstand ein und ziehen Sie die Schraube wieder fest.

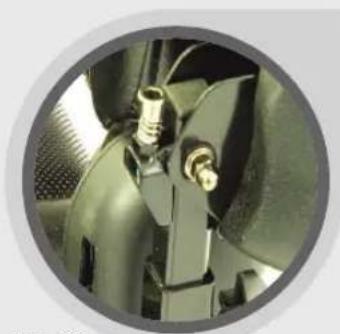

Auflagewinkel

- Den Auflagewinkel der Armlehnen können Sie einstellen, indem Sie die Innensechskantschraube (Abb. 11) der entsprechenden Armlehnen weiter rein oder rausdrehen.

Der Sitzgurt ist seitlich am Rahmen befestigt.

• Stellen Sie die Gurtlänge nach Ihren Bedürfnissen ein, indem Sie die Schnalle entsprechend positionieren.
• Schließen Sie den Gurt mit dem Gurtschloss.
• Öffnen Sie den Gurt durch Druck auf den roten Knopf am Gurtschloss.

Gutschloss

Abb. 12

4. Benutzung des Scooters

Nachdem Sie den Scooter auf Ihre Körpergröße eingestellt haben, machen Sie sich mit den Funktionen der Steuerung vertraut.

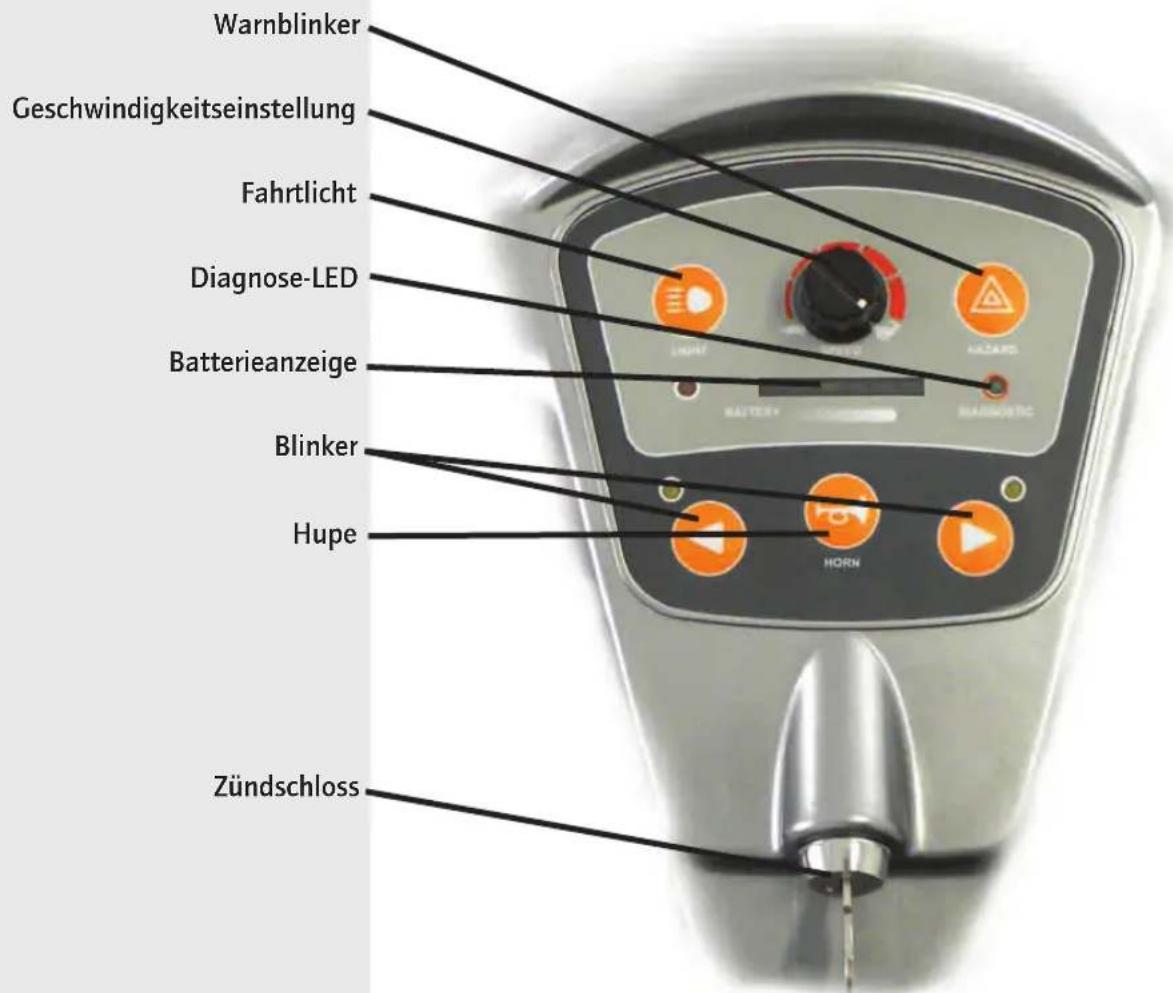

4.1 Funktionsbeschreibung der Steuerung

Die Steuerung ist Bestandteil der Lenksäule Ihres Scooters. Sie enthält LED-Anzeigen und Funktionselemente.

Warnblinker Geschwindigkeitseinstellung Fahrtlicht Diagnose-LED Batterieanzeige Blinker Hupe Zündschloss

Abb. 13

Warnblinker

Mit dieser Taste (Abb. 14) schalten Sie in Notsituationen bei

Blinklichter blinken dann und signalisieren anderen Verkehrs-

Geschwindigkeitseinstellung

Mit diesem Schalter (Abb. 15) können Sie die maximale Geschwindigkeit einstellen. Drehen Sie den Schalter nach links (Schildkröte), um die maximale Geschwindigkeit herabzusetzen. Drehen Sie den Schalter nach rechts (Hase), um die maximale Geschwindigkeit heraufzuheben.

Fahrtlicht

Schalten Sie mit dieser Taste (Abb. 16) bei eintretender Dämmerung oder Durchquerung dunkler Fahrstrecken wie z.B. Tun-

andere Verkehrsteilnehmer besser sichtbar.

Diagnose-LED

Leuchtet die Diagnose LED konstant, ist der Scooter voll funktionsfähig. Tritt ein Fehler auf wird dies durch Blinken signalisiert.

Prüfen Sie zunächst den Batteriestand und ob die Antriebe eingekoppelt sind (Kapitel 4.4).

Blinkt die LED weiterhin, wenden Sie sich an Ihren Fachhändler.

Batteriestatusanzeige

Auf der Batteriestatusanzeige (Abb. 17) ist der Ladezustand abzulesen. Sind alle zehn Balken zu sehen, ist die Batterie voll aufgeladen. Während Sie den Scooter benutzen, verringert sich die Kapazität der Batterie und es werden weniger Balken dargestellt. Werden nur noch zwei Balken dargestellt, so sind nur noch kurze Fahrten möglich und die Batterie sollte wieder aufgeladen werden. (Siehe Ladevorgang)

Blinker (links/rechts)

Schalten Sie mit dieser Taste (Abb. 18) den linken bzw. rechten Blinker Ihres Scooters ein, um anderen Verkehrsteilnehmern zu signalisieren, dass Sie die Fahrtrichtung nach links/rechts ändern möchten. Durch nochmaliges Drücken der Taste schalten Sie den Blinker wieder aus.

Die Hupe (Abb. 19) ermöglicht es Ihnen, in schwierigen Situationen auf sich aufmerksam zu machen.

Zündschlüssel

Mit dem Zündschlüssel schalten Sie Ihren Scooter an und aus.

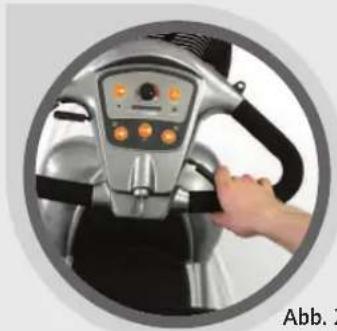

4.2 Ein- und Aussteigen

Stellen Sie sicher, dass der Scooter ausgeschaltet ist, bevor Sie Platz nehmen.

• Stellen Sie die Lenksäule, wie oben beschrieben, in die aufrechte Position und schwenken Sie die Armlehne an der Seite nach hinten weg, von der aus Sie Platz nehmen wollen.
• Einfacher können Sie Platz nehmen, indem Sie den Sitz 90° zu der Seite drehen, von der aus Sie Platz nehmen wollen (sehen Sie hierzu den Abschnitt Grundeinstellung).
• Nehmen Sie nun Platz.
• Drehen Sie den Sitz in die Fahrtrichtung oder schwenken Sie die Armlehne wieder nach vorn.

Achtung! Achten Sie darauf, dass der Sitz wieder fest einrastet.

• Stellen Sie die Lenksäule so ein, dass Sie bequem an alle Bedienelemente reichen.
• Zum Aussteigen gehen Sie in entsprechend umgedrehter Reihenfolge vor. Ziehen Sie jedoch zuvor den Schlüssel ab und stellen Sie damit sicher, dass keine ungewollten Aktionen sowie ungewolltes Bewegen erfolgen.

4.3 Fahren mit den Scooter

Ihre erste Fahrt sollten Sie auf ebenem weiträumigem Platz durchführen.

• Setzen Sie sich richtig auf Ihren Scooter. Stellen Sie die Geschwindigkeit möglichst gering ein. Wenn Sie vertrauter im Umgang mit dem Scooter sind, können Sie die Geschwindigkeit erhöhen.
• Sie schalten Ihren Scooter ein, indem Sie den Zündschlüssel ins Zündschloss an der Steuerkonsole stecken und den Schlüssel eine viertel Umdrehung nach links drehen.

- Das Ausschalten des Scooters erfolgt durch eine viertel Umdrehung des Schlüssels nach rechts. Ziehen Sie nach Verlassen des Scooters immer den Zündschlüssel ab und lassen Sie den Scooter nicht mit steckendem Zündschlüssel unbeaufsichtigt.

- Bitte achten Sie darauf, dass Sie Ihren Daumen nicht auf dem vorwärts/rückwärts Hebel haben, wenn Sie Ihren Scooter einschalten. Das würde zu einer Fehleranzeige Ihres Scooters führen. Stellen Sie ihn dann aus und wieder an, um diesen Fehler zu beheben.

- Ziehen Sie den rechten Geschwindigkeitswahlhebel zurück, um sich vorwärts zu bewegen. Je weiter Sie den Hebel zurückziehen, um so höher wird die Geschwindigkeit. Maximal wird die am Geschwindigkeitsregler voreingestellte Geschwindigkeit, jedoch max. 6 km/h erreicht. Lassen Sie den Hebel wieder los behutsam anzuhalten. Üben Sie diese beiden Vorgänge, um sich daran zu gewöhnen.

- Lenken ist einfach und funktioniert wie beim Fahrrad, indem Sie Ihre Lenkstange in die Richtung bewegen, in die Sie fahren möchten. Lassen Sie viel Abstand, wenn Sie einen Kreis fahren, damit die Hinterräder dem Pfad der Vorderräder folgen können und Gegenstände nicht geschnitten werden.

- Beim Rückwärtsfahren bedarf es Aufmerksamkeit. Stellen Sie sicher, dass Ihre Geschwindigkeit niedrig ist, bevor Sie rückwärts fahren. Bedenken Sie bitte, dass Sie beim Rückwärtsfahren in die entgegengesetzte Richtung steuern müssen. Hier ist Übung gefragt. Üben Sie auch hier auf einem weiträumigen ebenen Platz.

Bitte beachten Sie, dass aus Sicherheitsgründen die Rückwärtsgeschwindigkeit nur die Hälfte der Vorwärtsgeschwindigkeit beträgt.

- Wenn Sie eine enge Kurve fahren, drehen Sie zuerst die Lenkstange, bevor Sie beschleunigen. Fahren Sie immer große Bögen um Ecken und Hindernisse und fahren Sie langsam und mit Sorgfalt.

- Bei eingekoppeltem Antrieb erfolgt ein Bremsen automatisch durch Loslassen des Fahrhebels. Der Scooter lässt sich dann nicht schieben oder verrücken, da die Motoren automatisch bremsen.

4.4 Schiebebetrieb

Wollen Sie den Scooter in bestimmten Situationen schieben, müssen Sie die Bremsen entriegeln. Im Freilauf ist der Scooter leicht zu schieben.

Achtung! Die elektro-mechanische Bremse ist dann außer Funktion.

• Ziehen Sie den Entriegelungshebel nach oben.

- An einem kleinen Ruck spüren Sie, dass die Antriebe nun entriegelt sind.

- Zum Verriegeln schieben Sie den Hebel einfach nach unten, das Einrasten erfolgt dann automatisch.

Aus Sicherheitsgründen ist der Motorantrieb in der Schiebefunktion gesperrt.

Achtung Lebensgefahr!

Die Antriebe dürfen nur auf ebenem Gelände ausgekoppelt werden.

Deutsch
Abb. 21 rückwärts

4.4.1 Bremsen im Schiebebetrieb

An Ihrem Scooter ist eine manuelle Feststellbremese (wie in Abschnitt 2.3 beschrieben) angebracht. Diese kann zur Bremsunterstützung bei eingekoppelten Antrieben verwendet werden, dient aber auch als Feststellbremse bei ausgekoppeltem Antrieb.

Um die Feststellbremse zu aktivieren, ziehen Sie den Bremshebel zu sich heran (Abb. 23), bis die Bremse einrastet. Um die Bremse zu entriegeln, betätigen Sie den Hebel erneut.

4.5 Überlastschalter

Im Falle einer Überlastung des Motors, z. B. durch zu langes Bergauffahren, schaltet sich dieser automatisch ab.

Dadurch werden der Motor und die elektrischen Komponenten geschont.

Nach einer solchen Abschaltung des Motors warten Sie bitte einige Minuten und drücken Sie dann den Überlastschalter. (Siehe Abb. 24)

Der Überlastschalter befindet sich an der Sitzhalterung, direkt unter der Gehäuseabdeckung.(Siehe Abb. 25)

Der Scooter sollte nun wieder ordnungsgemäß funktionieren. Sollte er dies nicht tun, dann wenden Sie sich bitte an Ihren Fachhändler oder wenden Sie sich an den Bischoff & Bischoff Kundenservice.

4.6 Auskoppeln der An- triebseinheit

Um den Scooter möglichst platzsparend zu transportieren, kann die Antriebseinheit inklusive Motor und Hinterräder ausgekoppelt werden.

Bei den Arbeiten müssen Sie auch die Batterien entfernen, seien Sie dabei in höchstem Maße vorsichtig. Vermeiden Sie den Umgang mit metallischen Werkzeugen, das Berühren der Batteriepole und beachten Sie die Hinweise des Batterieherstellers.

Achtung! Diese Arbeit sollte nur von einem Fachkundigen durchgeführt werden. Es besteht Lebensgefahr!

Zuerst müssen Sie den Sitz und die Verkleidung entfernen.

• Drehen Sie dazu den Sitz um 90° und nehmen Sie ihn ab.
  • Die Verkleidung ist mit 2 Handschrauben befestigt.
• Lösen Sie diese und nehmen Sie die Verkleidung ab.
• Trennen Sie die Steckverbindung der hinteren Beleuchtung.

Anschließend sind die Batterien zu entfernen. Um dies zu erleichtern, sind Steckverbindungen an den Kabeln angebracht.

- Trennen Sie die Steckverbindungen (Abb. 26) zu beiden Batterien.

- Lösen Sie die Klettverbindung und heben Sie die Batterien vorsichtig heraus.

Lösen Sie nun die Schraubverbindung (Abb. 27). Sie müssen die Schraube dazu nicht komplett entfernen.

Entfernen Sie den Sicherungssplint (Abb. 28).

Um die Antriebseinheit zu trennen, müssen Sie nun den vorde- ren Rahmen anheben und nach vorne schieben.

Die Antriebseinheit ist nun abgekoppelt. Um Sie wieder anzukoppeln, gehen Sie bitte in umgekehrter Reihenfolge vor.

Heben Sie die Antriebseinheit und das Vorderteil nur am Rahmen an (Abb. 29). Greifen Sie nicht an der Verkleidung, Elektronik oder sonstige Anbauteile.

Abmessungen und Gewichte

Max. Belastbarkeit (kg): 135

Sitzbreite (cm): 42 - 52

Sitztiefe (cm): 40

Sitzwinkel (°):

Sitzhöhe, vom Fußbrett (cm): 45 - 57, einstellbar in 9 Stufen

Rückenlehnenhöhe (cm): 42

Rückenlehnenwinkel (°): einstellbar >120 Grad

Gesamtlänge (cm): 119,5

Gesamtbreite (cm): 61

Leergewicht (kg): 88 inkl. Korb & Batterien

Reifen

Antriebsräder (mm): 260 x 85 (3.5 bar)

Lenkräder (mm): 260 x 85 (3.5 bar)

Elektrik

Hauptsicherung (A): 35

Akku: 2 x 12 V / 36 Ah (Wartungsfrei, Auslaufsicher)

Ladegerät: 24 VDC / 5 A

Licht und Blinker: entsprechend der deutschen StVZO

Fahreigenschaften

Geschwindigkeit (km/h): 6

Steigfähigkeit (°): 12

Hindernishöhe (mm): 40

Reichweite (km): 35

Wenderadius (mm): 1415

Betätigungskräfte

Fahrhebel: ca. 2 N

Tasten an der Steuerung: ca. 5 N

Entkoppeln der Antriebe: > 60 N

Ausstattung

Rahmen: Pulverbeschichteter Stahlrahmen

Verkleidung: Kunststoff

Sitz: Kunstleder

Bremse: 2 unabhängige Bremssysteme

entsprechend der deutschen StVZO

6. Pflegehinweise für den Benutzer

6.1 Reinigung und Desinfektion

Stellen Sie sicher, dass der Scooter ausgeschaltet ist, bevor Sie mit der Reinigung beginnen.

• Die Rahmenteile und Verkleidungen des Scooter können mit einem feuchten Tuch abgewischt werden. Bei stärkeren Verschmutzungen können Sie ein mildes Reinigungsmittel verwenden.
• Die Räder können mit einer feuchten Bürste mit Kunststoffborsten gereinigt werden (keine Drahtbürste verwenden!)
• Mit einem feuchten Tuch können Sie Ihren Sitz, die Rückenlehne und die Armlehnen von Staub und kleinen Verschmutzungen befreien. Benutzen Sie keine aggressiven Putzmittel, da diese die Oberfläche des Stoffes angreifen können. Die Polsterung ist mit 40 °C warmem Wasser abwaschbar und mit einem handelsüblichen Desinfektionsmittel desinfizierbar.
• Beachten Sie, dass Bauteile der Elektrik und Elektronik nicht unnötigerweise mit Wasser in Kontakt kommen!

Achtung! Verwenden Sie keinen Hochdruck- oder Dampfreiniger.

6.2. Überprüfung vor Fahrtantritt

6.2.1 Bremsenüberprüfung

Überprüfen Sie vor jedem Fahrtantritt die Funktionstüchtigkeit der Bremsanlage.

Fahren Sie vorsichtig an und lassen den Fahrhebel anschließend los. Der Scooter muss wie gewohnt zum Stillstand kommen.

Im Stand muss die elektro-mechanische Bremse mit einem hörbaren Klicken einrasten. Sollten Sie ein ungewohntes Bremsverhalten bemerken, verständigen Sie sofort Ihren Fachhändler und ziehen Sie den Scooter aus dem Verkehr.

Die Motorbremse funktioniert korrekt, wenn Sie den Scooter nicht schieben können, wenn er ausgeschaltet ist. Sollte es dennoch möglich sein, ist die elektro-magnetische Bremse defekt. In diesem Fall dürfen Sie den Scooter nicht mehr benutzen. Kontaktieren Sie sofort Ihren Fachhändler.

6.2.2 Überprüfung von Be-leuchtung, Blinker und Hupe

Überprüfen Sie vor jedem Fahrtantritt die Funktionstüchtigkeit der Beleuchtungsanlage, Blinker und Hupe.

Wenn nach Betätigung des entsprechenden Tasters auf der Handsteuerung keine Reaktion der gerade geprüften Einheit zu verzeichnen ist, verständigen Sie sofort Ihren Fachhändler und ziehen Sie den Scooter aus dem Verkehr.

6.2.3 Überprüfung der Bereifung

Überprüfen Sie vor jedem Fahrtantritt die Reifen auf Unversehrtheit.

Prüfen Sie den Luftdruck der Bereifung, dieser sollte 3,5 bar betragen.

Prüfen Sie regelmäßig einmal im Monat die Profiltiefe der Reifen. Sie sollte mindestens 1 mm betragen.

Defekte oder verschlissene Reifen müssen beim Fachhändler gewechselt werden.

6.3 Batterien

Ihr Scooter ist mit wartungsfreien Akkus ausgestattet, bei denen kein Flüssigkeitsstand überprüft werden muss und die elektronisch gegen Tiefentladung geschützt sind.

Wenn Ihr Scooter längere Zeit nicht benutzt wird, sollte alle 2 Monate das Ladegerät angeschlossen werden, ansonsten könnten die Batterien durch Tiefentladung zerstört werden.

Prüfen Sie vor jedem Fahrtantritt lediglich den Ladungsstatus Ihrer Batterie durch Blick auf die Batteriestatusanzeige Ihrer Steuerung. Wenn von der Batteriestatusanzeige nur noch die roten LED's leuchten, sollten Sie keine längeren Strecken mehr fahren und umgehend das Batterieladegerät an den Scooter anschließen.

Wir empfehlen, nach jeder Fahrt das Ladegerät an den Scooter anzuschließen.

Verwenden Sie zum Laden der Batterien nur zugelassene Ladegeräte (Typ gemäß Technische Daten oder vom B&B Fachhändler geliefert). Beachten Sie auch die Gebrauchsanweisung des Ladegerätes!

• Bevor Sie das Ladegerät einschalten, überprüfen Sie, ob die Stromzufuhr 230 V beträgt.
  • Schalten Sie zunächst den Scooter aus.

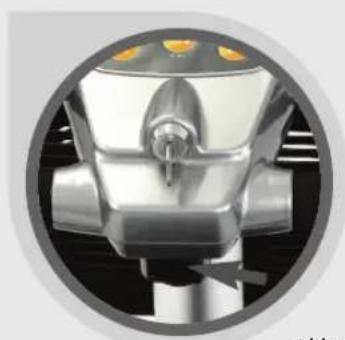

• Verbinden Sie das Ladegerät mit dem Rollstuhl. Die Ladebuchse befindet sich seitlich unterhalb der Steuerung (Abb. 30).
• Stecken Sie den Netzstecker des Ladegerätes in die Netzsteck-dose (230 V) und schalten Sie das Ladegerät ein.
  • Die Ladeanzeige des Ladegerätes zeigt den Status des Ladevorgangs.

Rechte LED:

Grün - Ladegerät ist eingeschaltet

Linke LED:

Orange - Ladevorgang läuft

Grün - Ladevorgang abgeschlossen

- Ziehen Sie nach abgeschlossenem Ladevorgang den Netzstecker und trennen Sie das Ladegerät vom Scooter.

6.3.2 Austausch der Batterien

Beim Arbeiten an den Batterien seien Sie in höchstem Maße vorsichtig. Vermeiden Sie den Umgang mit metallischen Werkzeugen, das Berühren der Batteriepole und beachten Sie die Hinweise des Batterieherstellers.

Achtung! Diese Arbeit sollte nur von einem Fachkundigen durchgeführt werden. Es besteht Lebensgefahr!

Verwenden Sie nur Batterien, die für diesen Scooter zugelassen sind (siehe Technische Daten).

Stellen Sie sicher, dass der Scooter ausgeschaltet ist, bevor Sie mit dem Austausch der Batterien beginnen.

Die Batterien befinden sich unter dem Sitz des Scooters, geschützt durch die Gehäuseabdeckung.

• Entfernen Sie zuerst die Gehäuseabdeckung.
• Um die Batterien zu entfernen, öffnen Sie das Klettband und nehmen Sie die Batterien behutsam heraus. Die Steckverbindungen sind mechanisch kodiert und können nur auf eine Art wieder verbunden werden. Wenden Sie keine Gewalt an.
• Heben Sie die neuen Batterien in den vorgesehenen Platz und verbinden Sie die Kontakte. Achten Sie auf die richtige Farbkodierung (rot und schwarz, Abb.32)
• Befestigen Sie wieder die Gehäuseabdeckung und den Sitz.

Wenn die Lebensdauer der Batterien abgelaufen ist, d. h. eine ausreichende Aufladung nicht mehr erfolgt, dürfen die Batterien nicht mit dem Hausmüll entsorgt werden. Altbatterien werden beim Kauf neuer Batterien vom Fachhändler zurückgenommen und von diesem sachgerecht entsorgt!

7. Wartungshinweis für den Fachhandel

Wir empfehlen, mindestens einmal im Jahr den gesamten Scooter einer Inspektion durch den Fachhandel zu unterziehen.

Bei Störungen od er Defekten am Scooter ist dieser unverzüglich dem Fachhändler zur In standsetzung zu übergeben.

Dem Fachhändler werden auf Anfrage die notwendigen Informationen, Unterlagen und Schaltpläne für die Reparatur und Instandsetzung zur Verfügung gestellt. Ein Schulungsprogramm für den Fachhandel steht zur Verfügung.

Für Fragen steht Ihnen der B+B Kundenservice unter der Rufnummer0700/6000 7070 zur Verfügung.

8. Entsorgung

Wenn Ihr Rollstuhl nicht mehr verwendet wird und entsorgt werden soll, wenden Sie sich bitte an Ihren Fachhändler.

Wen n Sie die Entsorgungs selber übernehmen möchten, erkundigen Sie sich bei ortsansässigen Entsorgungsunternehmen nach den Entsorgungsvorschriften Ihres Wohnorts.

9. Weitergabe des Scooters

Bei der Weitergabe des Scooters denken Sie bitte daran, sämtliche für eine sichere Handhabung notwendigen technischen Unterlagen und die Anschrift Ihres Fachhändlers dem neuen Nutzer zu übergeben.

Der Scooter muss gemäß Wartungsplan überprüft werden und einwandfrei sein.

10. Wartung

Ein Wartungsplan kann Ihnen von unserem Kundendienst zur Verfügung gestellt werden.

11. Garantie

Garantieleistungen beziehen sich auf alle Mängel des Scooters, die nachweislich auf Material- oder Herstellungsfehler zurückzuführen sind.

Bei Beanstandungen ist die vollständig ausgefüllte Garantieurkunde mit einzureichen.

Achtung! Nichtbeachtung der Betriebsanleitung, sowie unsachgemäß durchgeführte Wartungsarbeiten, als auch insbesondere technische Änderungen und Ergänzungen (Anbauten) ohne Zustimmung der Firma Bischoff & Bischoff führen zum Erlöschen sowohl der Garantie als auch der Produkthaftung allgemein.

Für unseren Scooter übernehmen wir eine Garantie von 5 Jahren auf die Rahmenteile. Auf alle anderen Anbauteile übernehmen wir eine Garantie von 2 Jahren.

Für Verschleißteile wie Räder, Bereifung, Leuchtmittel und Batterien gilt eine Gewährleistungsfrist von 1/2 Jahr.

12. Eigene Notizen

Garantie-Urkunde

Fahrzeug:

Modellbezeichnung:

Modellnummer:

Seriennummer:*

(vom Fachhandel einzutragen)

Fachhändler:

Datum und Stempel

* Hinweisschilder befinden sich auf dem Seitenrahmen

Bischoff & Bischoff GmbH

Becker-Göring-Straße 13 • D-76307 Karlsbad

Tel.: [phone] • Fax: [phone]

www.bischoff-bischoff.com

[e-mail]
