BEDIENUNGSANLEITUNG ES-41 A DOLMAR

Vor der ersten Inbetriebnahme diese Betriebsanleitung gründlich durchlesen.

Befolgen Sie unbedingt die Sicherheitshinweise!

Nichtbeachtung kann zu lebensgefährlichen Verletzungen führen!

Betriebsanleitung sorgfältig aufbewahren.

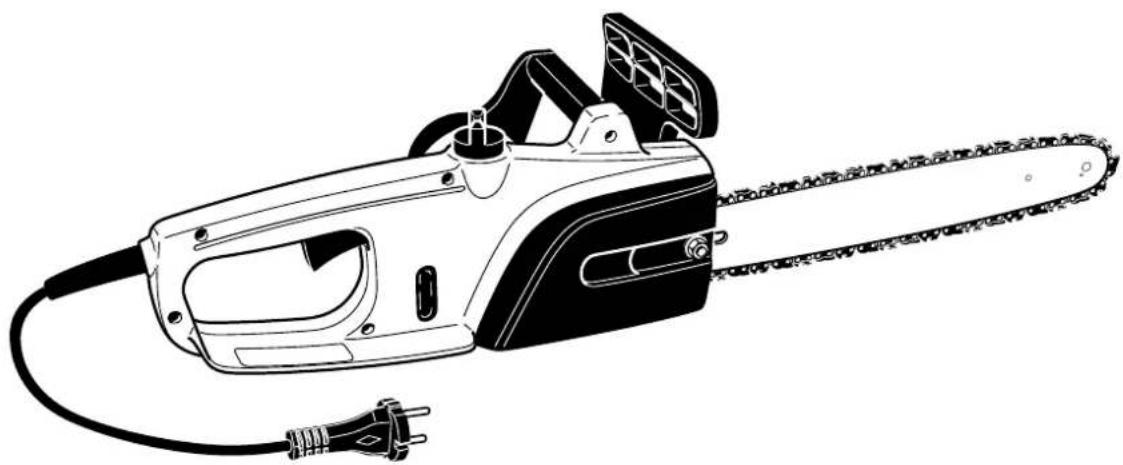

Wichtige technische Information!

Diese Elektrosägen werden mit den neuen „QuickSet“- Sägeschienen ausgerüstet.

Bei der „QuickSet“- Sägeschiene wird das Kettenspannen über ein Zahnstangensystem

in der Sägeschiene vorgenommen. Ein herkömmlicher Kettenspanner ist hier nicht vorhanden!

Wir gratulieren Ihnen zu Ihrer neuen DOLMAR Elektro-Motorsäge und sind überzeugt, dass Sie mit dieser modernen Maschine zufrieden sein werden.

DOLMAR Elektro-Motorsägen zeichnen sich aus durch robuste, leistungsstarke Motoren und hohe Kettengeschwindigkeiten für hervorragende Schnittleistung. Sie haben umfangreiche Sicherheitseinrichtungen nach neuestem Stand der Technik, sind leicht und handlich und überall sofort einsatzbereit, wo ein Stromanschluss vorhanden ist.

VERPACKUNG

Ihre DOLMAR Motorsäge befindet sich zum Schutz vor Transportschäden in einem Karton. Kartonagen können dem Rohstoffkreislauf wieder zurückgeführt werden. Geben Sie die Verpackung zu Altpapiersammlung.

EU-KONFORMITÄTSERKLÄRUNG

Die Unterzeichnenden, Shigeharu Kominami und Rainer Bergfeld, bevollmächtigt von der DOLMAR GmbH, erklären, dass die Geräte der Marke DOLMAR,

Typ: 210 EU-Baumusterprüfbescheinigungs Nr.:

ES-4 A, ES-32 A M6 03 06 24243 054

ES-5 A, ES-37 A M6 03 06 24243 054

ES-6 A, ES-41 A M6 03 06 24243 054

den grundlegenden Sicherheits- und Gesundheitsanforderungen der einschlägigen, EU-Richtlinien entsprechen:

EU-Maschinenrichtlinie 98/37/EG, EU-EMV-Richtlinie 89/336/EWG (geändert durch 91/263/EWG, 92/31/EWG und 93/68/EWG), EU-Niederspannungsrichtlinie 73/23/EWG (geändert durch 93/68/EWG), Geräuschemission 2000/14/EG.

Zur sachgerechten Umsetzung der Anforderungen dieser EU-Richtlinien wurden maßgeblich folgende Normen herangezogen: EN 50144-2-13, EN 61000-3-2, EN 61000-3-3, EN 55014-1, EN 55014-2.

Das Konformitätsbewertungsverfahren 2000/14/EG erfolgte nach Anhang V. Der gemessene Schallleistungspegel (Lwa) beträgt 99 dB(A). Der garantierte Schallleistungspegel (Ld) beträgt 101 dB(A). Die EU-Baumusterprüfung nach 98/37/EG wurde durchgeführt von: TÜV Product Service GmbH, Zertifizierungsstelle, Ridlerstr. 31, D-80339 München.

Hamburg, den 1.9. 2003

Für DOLMAR GmbH

Shigeharu Kominami Rainer Bergfeld

Geschäftsführer Geschäftsführer

INHALTSVERZEICHNIS SEITE

VERPACKUNG 2

EU-KONFORMITÄTSERKLÄRUNG ......2

SYMBOLE 2

LIEFERUMFANG UND TEILEBEZEICHNUNG ....3

TECHNISCHE DATEN ....3

SICHERHEITSHINWEISE....4

Bestimmungsgemäßer Gebrauch....4

Persönliche Schutzausrüstung 4

Schutz vor elektrischem Schlag 4

Sicheres Arbeiten....4

Rückschlag (Kickback) 5

Sicherheitseinrichtungen ....5

Transport und Lagerung 5

Instandhaltung ....5

Erste Hilfe....5

MONTAGE....6

Sägeschiene und Sägekette montieren 6

Sägekette spannen 6

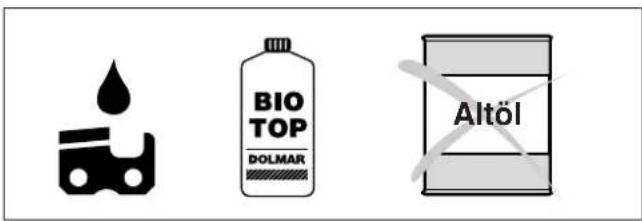

Sägekettenöl einfüllen 6

PRÜFUNGEN 7

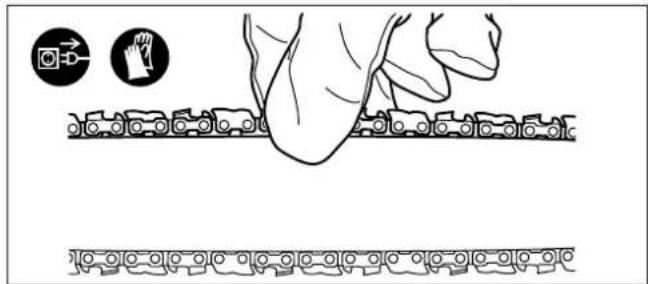

Kettenspannung kontrollieren ....7

EIN/AUS-Schalter prüfen 7

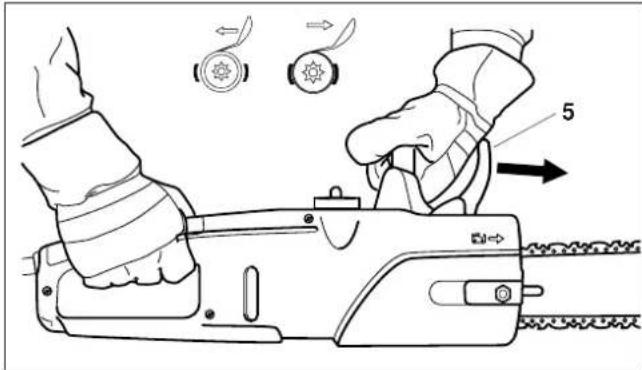

Kettenbremse prüfen 7

Auslaufbremse prüfen....7

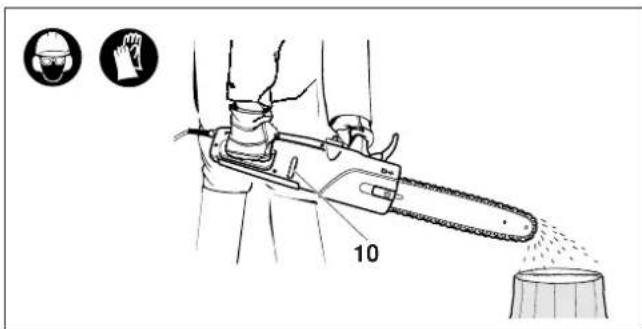

Kettenschmierung prüfen....7

ARBEITSWEISE MIT DER MOTORSÄGE 8

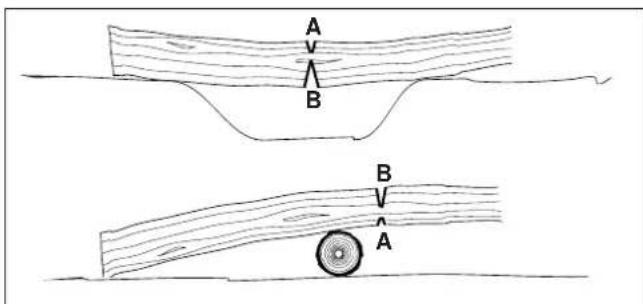

Ablängen 8

Entasten 8

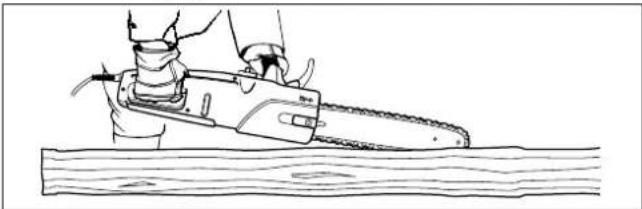

Stech- und Längsschnitte 8

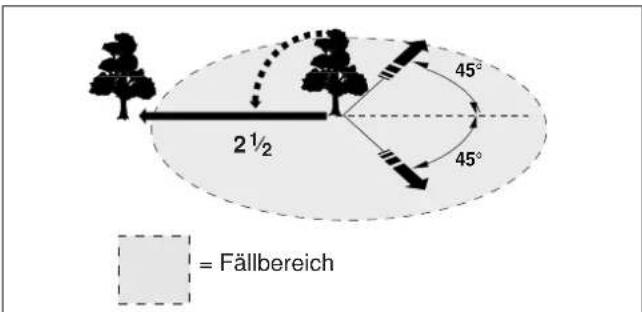

Fällen....8

WARTUNGSARBEITEN 9

Kunststoffgehäuse überprüfen. 9

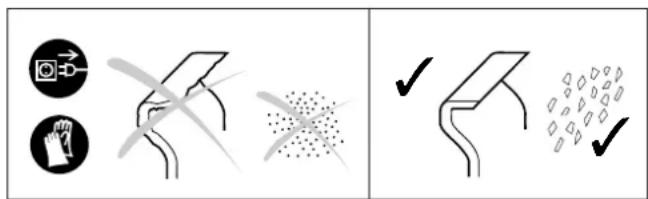

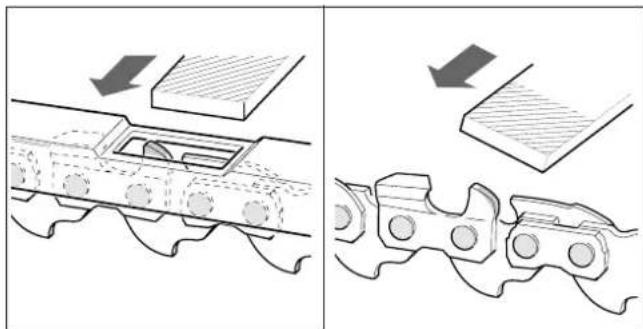

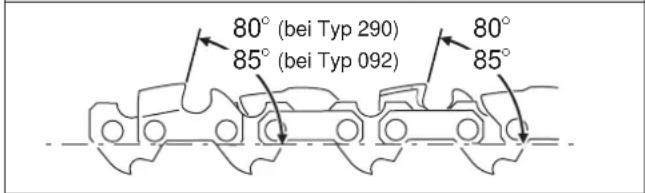

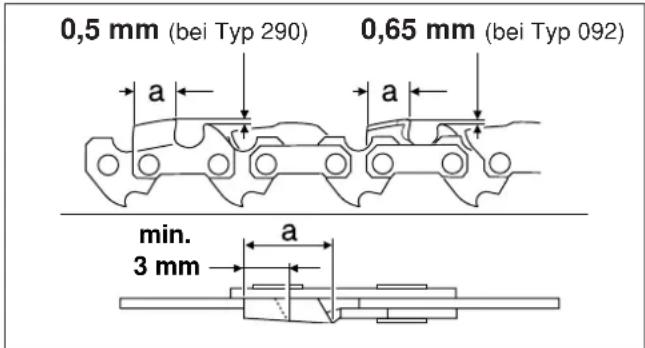

Sägekette schärfen 9

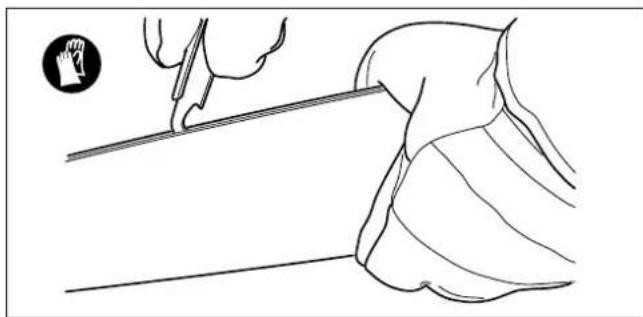

Sägeschiene reinigen und Umlenkstern

nachschmieren....10

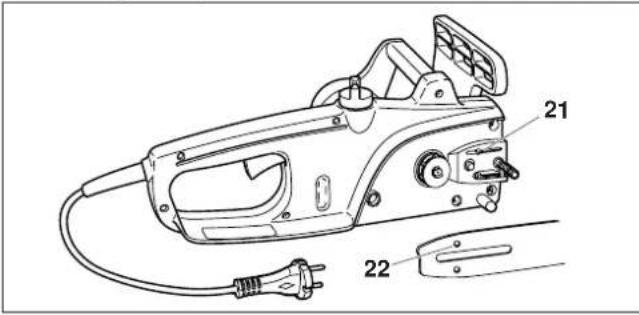

Ölführung reinigen 10

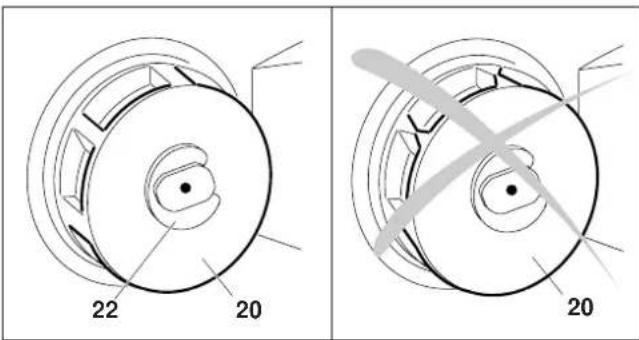

Neue Sägekette 10

Wartung der Ketten- und Auslaufbremse .....10

LAGERUNG/AUSSERBETRIEBNAHME ....10

STÖRUNGSSUCHE 11

GARANTIE ....11

AUSZUG AUS DER ERSATZTEILLISTE ......11

Ersatzteile 11

Serviceverzeichnis (siehe Anlage)

SYMBOLE

Beim Lesen der Betriebsanleitung und auf der Motorsäge finden Sie folgende Symbole.

Achtung, besondere Vorsicht und Aufmerksamkeit!

Achtung, bei beschädigtem Kabel sofort Netzstecker ziehen!

Achtung, Rückschlag (Kickback)!

Vor Regen und Nässe schützen!

Betriebsanleitung lesen und Warn- und Sicherheits-hinweise befolgen!

Helm, Augen- und Gehörschutz tragen!

Schutzhandschuhe tragen!

Netzstecker ziehen!

Erste Hilfe

Recycling

CE-Kennzeichnung

Maximal zulässige Schnittlänge

Laufrichtung der Sägekette

Sägekettenöl

Kettenbremse gelöst/aktiviert

Doppelt schutzisoliert

Verboten!

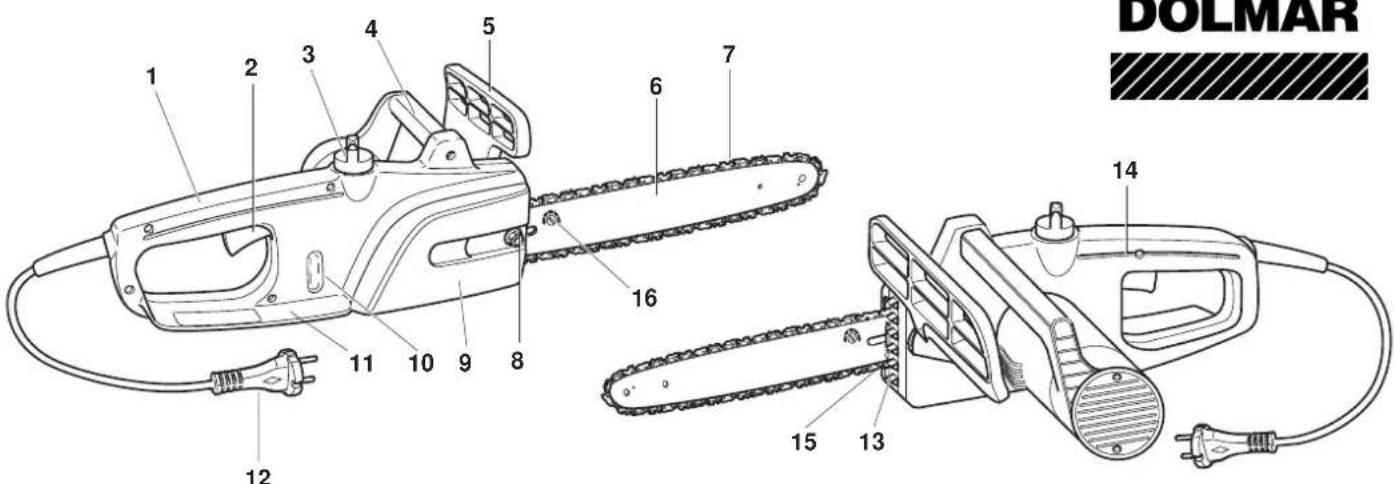

LIEFERUMFANG UND TEILEBEZEICHNUNG

DOLMAR 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16

1. Hinterer Handgriff
2. EIN/AUS-Schalter

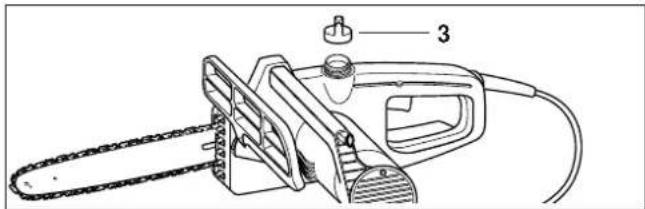

3. Öltankverschluss
4. Vorderer Handgriff
5. Vorderer Handschutz
6. Sägeschiene
7. Sägekette
8. Befestigungsmutter

9. Kettenradschutz

10. Sichtfenster für Ölstand

11. Hinterer Handschutz
12. Netzstecker

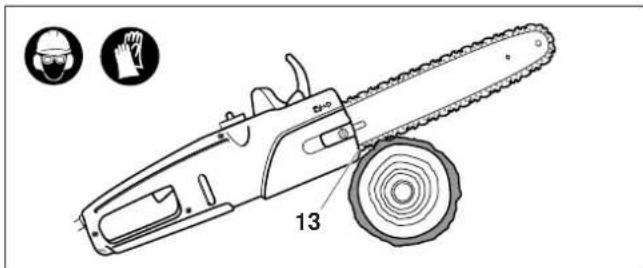

13. Zackenleiste (Krallenanschlag)

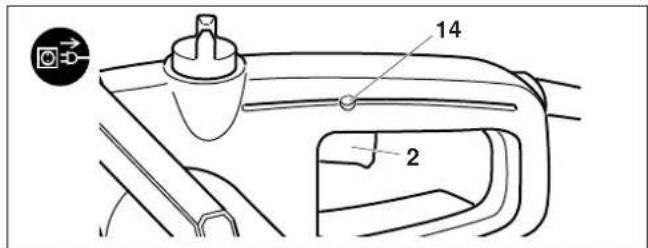

14. Sperrknopf
15. Kettenfangbolzen

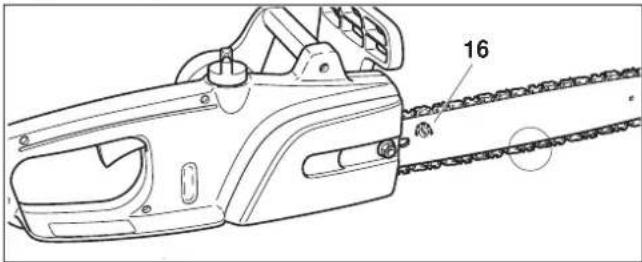

16. Kettenspannvorrichtung „QuickSet“
17. Sägekettenschutz
18. Kombischlüssel

17 18

Typenschild:

DOLMAR ES-41A 2003 123456 220...240 V-, 50...60Hz, 8,2 A, 1800 W SERIENNUMMER Baujahr CE DOLMAR GmbH (220) Hamburg Germany Type: 210 580 114 566

Bei Ersatzteilbestellungen angeben.

Sollte eines der hier aufgeführten Bauteile nicht im Lieferumfang enthalten sein, wenden Sie sich bitte an Ihren Verkäufer!

TECHNISCHE DATEN		ES-4 A	ES-32 A ES-5 A	ES-37 A ES-6 A	ES-41 A
Leistungsaufnahme Watt 1700 1800 1700 1800 1700 1800
Nennspannung V 220...240 ~
Netzfrequenz Hz 50...60
Nennstromstärke A 7,8 8,2 7,8		8,2 7,8	8,2
Stromnetzsicherung A		16 (Auslösecharakteristik B)
Kabellänge cm		30
Kettentyp / Treibgliedstärke in mm		290 / 1,1	290 / 1,1		092, 1,3
Kettenteilung inch		3/8"
Schnittlänge cm		30	35		40
Max. Kettengeschwindigkeit m/s		13,3
Schalleistungspegel L_wA av dB (A) nach EN 50144–2-13 ^1)		103
Schalldruckpegel L_pA av dB (A) am Arbeitsplatz nach EN 50144–2-13 ^1)		90
Schwingbeschleunigung a_h,w av nach ISO 7505 ^1) – vorderer Handgriff m/s^2 – hinterer Handgriff m/s^2		46
Ölpumpe		automatisch
Öltankvolumen I		0,145
Kraftübertragung		direkt
Kettenbremse		Auslösung manuell
Auslaufbremse		mechanisch
Gewicht kg(ohne Schiene/Kette)		3,5
Funkentstörung/EMV Schutzisolierung		gemäß EMV-Richtlinie 89/336/EWG und 92/31/EWG Klasse II (doppelt schutzisoliert)
Verlängerungskabel(Nicht im Lieferumfang)		DIN 57282/ HO 7RN–FL= 30 m max., 3x1,5 mm^2

1) Daten berücksichtigen die Betriebszustände Vollast und Höchstdrehzahl zu gleichen Teilen.

SICHERHEITSHINWEISE

– Lesen Sie unbedingt diese Betriebsanleitung, um sich mit der Handhabung der Motorsäge vertraut zu machen.
- Vor erstmaligem Gebrauch einer Motorsäge sollten Sie sich in die Arbeitsweise einweisen lassen. Falls das nicht möglich ist, dann üben Sie vor Beginn der Arbeit mindestens das Ablängen von Rundholz auf einem Sägebock.
- Kinder und Jugendliche unter 18 Jahren dürfen die Motorsäge nicht bedienen. Jugendliche über 16 Jahre sind von diesem Verbot ausgenommen, wenn sie zum Zwecke der Ausbildung unter Aufsicht eines Fachkundigen stehen.
- Das Arbeiten mit der Motorsäge erfordert hohe Aufmerksamkeit. Nur in guter körperlicher Verfassung arbeiten. Alle Arbeiten ruhig und umsichtig durchführen.
– Niemals unter Einfluss von Alkohol, Drogen oder Medikamenten arbeiten.

Bestimmungsgemäßer Gebrauch

– Die Motorsäge ist nur zum Sägen von Holz bestimmt. Sägen Sie zum Beispiel keinen Kunststoff und keinen Gasbeton.
- Benutzen Sie die Motorsäge nur für Arbeiten, die in dieser Betriebsanleitung beschrieben sind. Benutzen Sie sie zum Beispiel nicht zum Heckenschneiden oder ähnlichem.
- Die Motorsäge darf nicht für Forstarbeiten – also für das Fällen und Entasten im Wald – verwendet werden. Die notwendige Beweglichkeit und Sicherheit des Sägenführers ist hier durch die Kabelverbindung nicht gewährleistet!
– Die Motorsäge ist nicht für den gewerblichen Gebrauch bestimmt.
– Die Motorsäge nicht überlasten.

Persönliche Schutzausrüstung

– Die Kleidung soll eng anliegend, aber nicht hinderlich sein. Tragen Sie bei der Arbeit keinen Schmuck. Lange Haare müssen mit einer Kopfbedeckung zusammengehalten werden.
- Bei der Arbeit müssen Sie die folgende Körperschutzausrüstung tragen:
- ein geprüfter Schutzhelm, wenn mit herabfallenden Ästen oder ähnlichem zu rechnen ist;
- ein Gesichtsschutz oder eine Schutzbrille;
- geeignete Schallschutzmittel (Gehörschutz, Kapseln, Wachswatte). Oktavbandanalyse auf Anfrage.
• Schutzhandschuhe aus festem Leder;
- eine lange Hose aus festem Stoff.
- eine Sicherheits-Latzhose mit Schnittschutzgewebe.
- Sicherheitsschuhe bzw. Sicherheitsstiefel mit griffiger Sohle, Stahlkappe und Schnittschutzeinlage;
- bei stauberzeugenden Arbeiten (Sägen von trockenem Holz) eine Atemmaske;

Schutz vor elektrischem Schlag

• Bei Regen und in feuchter Umgebung darf mit der Motorsäge nicht gearbeitet werden, da der Elektromotor nicht wassergeschützt ist.
• Sollte die Motorsäge feucht sein, darf sie nicht in Betrieb genommen werden.
• Stecker nur in Schutzkontaktsteckdosen mit geprüfter Installation einstecken. Prüfen Sie, ob die Netzspannung den Angaben auf dem Typenschild entsprechen. Vorsicherung 16 A. Geräte, die im Freien verwendet werden, über einen Fehlerstrom (FI)-Schutzschalter mit max. 30 mA Auslösestrom anschließen.
• Bei Beschädigung des Anschlusskabels sofort Netzstecker ziehen.
• Motorsäge niemals am Kabel tragen. Ziehen Sie den Stecker nicht am Kabel aus der Steckdose.

Sicheres Arbeiten

• Vor Arbeitsbeginn Motorsäge auf einwandfreie Funktion und vorschriftsmäßigen betriebssicheren Zustand prüfen! Prüfen Sie besonders:
• Funktion der Kettenbremse
• Funktion der Auslaufbremse
• richtig Montage der Sägeschiene und des Kettenradschutzes
  • vorschriftsmäßig geschärfte und gespannte Sägekette
• Leichtgängigkeit des Ein/Aus-Schalters und Funktion des Sperrknopfes
• unbeschädigte Netzkabel und Netzstecker
• saubere und trockene Handgriffe.
  Siehe dazu „PRÜFUNGEN“ in dieser Betriebsanleitung.
  Leitungsquerschnitt des Verlängerungskabels unbedingt beachten (siehe „TECHNISCHE DATEN“). Bei Verwendung einer Kabelrolle sollte das Kabel vollständig abgewickelt werden. Bei Verwendung im Freien unbedingt darauf achten, dass das Kabel dafür zugelassen und entsprechend gekennzeichnet ist.
• Motorsäge nicht in der Nähe von brennbaren Gasen und Stäuben betreiben, da der Motor Funken erzeugt. Explosionsgefahr!
  – Halten Sie Ordnung am Arbeitsplatz.
  – Nur bei guten Sicht- und Lichtverhältnissen arbeiten.
• Sicherstellen, dass sich im Arbeitsbereich der Säge und am Kabel keine Kinder oder weitere Personen aufhalten. Achten Sie auch auf Tiere.
  – Achten Sie auf sicheren Stand. Nicht auf instabilem Untergrund arbeiten. Achten Sie besonders auf Hindernisse im Arbeitsbereich (Kabel). Vorsicht bei Glätte durch Nässe, Eis, Schnee, frisch geschältem Holz oder Rinde. Nicht auf Leitern oder Bäumen mit der Säge arbeiten.
• Vorsicht bei der Arbeit in schrägem Gelände. Gefahr durch heranrollende Baumstämme und Äste.
  – Nie über Schulterhöhe sägen.
• Beim Einschalten und bei Benutzung die Motorsäge mit beiden Händen festhalten. Die rechte Hand am hinteren
  Handgriff, linke Hand am vorderen Handgriff. Griffe mit Daumen fest umfassen. Die Säge- schiene und die Kette dürfen beim Einschalten keine Gegenstände
• Bereich des Schnittes von Fremdkörpern wie Sand, Steine, Nägel, Draht usw. säubern. Fremdkörper beschädigen die Sägeschiene und -kette und können zum gefährlichen Rückschlag (Kickback) führen.
• Beim Sägen in der Nähe von Drahtzäunen erhöhte Vorsicht: Nicht in den Zaun sägen, Rückschlaggefahr!
  – Nicht in den Boden sägen.
• Sägen Sie Holzstücke nur einzeln, nicht in Bündeln oder Stapeln.
• Vermeiden Sie das Sägen von dünnen Ästen und Gestrüpp, da sich diese in der Motorsäge verfangen könnten. Gefahr durch Verlust des Gleichgewichtes.
  – Beim Sägen von Schnittholz sichere Auflage (Sägebock) verwenden.
• Motorsäge nicht zum Abhebeln und Wegschaufeln beim Entfernen von Holzstücken und sonstigen Gegenständen verwenden.
• Motorsäge so führen, dass sich kein Körperteil im verlängerten Schwenkbereich der Sägekette befindet (Bild rechts).
• Bei einem Standortwechsel während der Arbeit die Kettenbremse auslösen, um ein un-
  beabsichtigtes Anlaufen der Kette zu vermeiden. Tragen Sie die Motorsäge am vorderen Handgriff, und nicht mit dem Finger am Schalter.
• In Arbeitspausen und vor dem Verlassen der Motorsäge ist der Netzstecker zu ziehen. Die Motorsäge ist so abzustellen, dass niemand gefährdet werden kann.

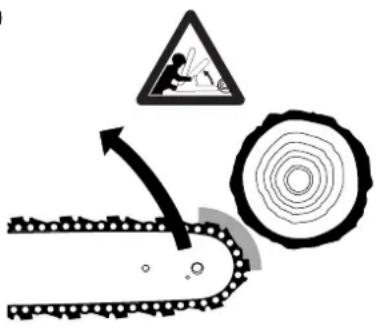

Rückschlag (Kickback)

– Beim Arbeiten mit der Motorsäge kann es zum gefährlichen Rückschlag kommen. Dieser Rückschlag entsteht, wenn die Schienenspitze (insbesondere das obere Viertel) Holz oder andere feste Gegenstände berührt. Die Motorsäge wird dabei in Richtung des Bedieners geschleudert.

– Um Rückschlag zu vermeiden folgendes beachten:

• Nie mit der Schienenspitze zum Schnitt ansetzen!
• Nie mit der Schienenspitze sägen! Vorsicht beim Fortsetzen bereits begonnener Schnitte.
• Mit laufender Sägekette den Schnitt beginnen!
• Sägekette stets korrekt schärfen. Dabei ist besonders auf die richtige Höhe des Tiefenbegrenzers zu achten (näheres im Kapitel „Ketten schärfen“)!
• Nie mehrere Äste auf einmal durchsägen!
• Beim Entasten darauf achten, dass kein zweiter Ast mit der Sägeschiene berührt wird.
• Beim Ablängen auf in der Nähe liegende Stämme achten. Schienenspitze immer beobachten.
• Verwenden Sie einen Sägebock.

Sicherheitseinrichtungen

– Vor Arbeitsbeginn immer die Funktion der Sicherheitseinrichtungen prüfen. Die Motorsäge nur mit wirksamen Sicherheitseinrichtungen benutzen.

- Kettenbremse: Die Motorsäge ist mit einer Kettenbremse ausgerüstet, die im Bruchteil einer Sekunde die Sägekette stoppt. Sie wird ausgelöst, wenn

der Handschutz nach vorn gedrückt wird. Die Sägekette stoppt innerhalb von 0,15 s, die Stromzufuhr zum Motor wird unterbrochen.

• Auslaufbremse: Die Motorsäge ist mit einer Auslaufbremse ausgerüstet. Sie bewirkt, dass nach dem Loslassen des EIN/AUS-Schalters die Sägekette unmittelbar zum Stillstand kommt. Hierdurch wird das gefährliche Nachlaufen der Sägekette verhindert.
• Der vordere und hintere Handschutz schützt vor Verletzungen durch nach hinten geschleuderte Holzteile oder eine gerissene Sägekette.
• Der Sperrknopf verhindert unbeabsichtigtes Einschalten der Motorsäge.
• Der Kettenfangbolzen schützt den Bediener vor einer abgesprungenen oder gerissenen Sägekette.

Transport und Lagerung

– Zum Transport oder bei Nichtgebrauch den Netz-

stecker ziehen und den mitgelieferte Schienenschutz aufsetzen. Niemals die Motorsäge mit laufender Sägekette tragen und transportieren.

• Motorsäge nur am vorderen Handgriff tragen. Die Sägeschiene zeigt nach hinten.
• Motorsäge in einem sicheren, trockenen und abschließbaren Raum außerhalb der Reichweite von Kindern ablegen. Die Motorsäge nicht im Freien aufbewahren.

Instandhaltung

• Stecker aus der Steckdose ziehen, bevor irgendeine Einstellung oder Wartung vorgenommen wird.
• Anschlusskabel regelmäßig auf Beschädigungen der Isolierung überprüfen.
• Motorsäge regelmäßig reinigen.
• Bei Beschädigungen des Kunststoffgehäuses umgehend eine fachgerechte Reparatur veranlassen.
• Benutzen Sie die Säge nicht bei defektem EIN/AUS Schalter. Veranlassen Sie eine fachgerechte Reparatur.
• Auf keinen Fall an der Motorsäge bauliche Veränderungen vornehmen! Sie gefährden hierdurch Ihre Sicherheit!
• Nur die Wartungs- und Instandsetzungsarbeiten ausführen, die in dieser Betriebsanleitung beschrieben sind. Alle weiteren Arbeiten müssen vom DOLMAR Service übernommen werden.
• Nur Original DOLMAR Ersatzteile und Zubehör verwenden, die für diese Säge bestimmt sind. Bei Verwendung von anderen Teilen besteht erhöhte Unfallgefahr.
• Bei Unfällen oder Schäden mit nicht zugelassenen Sägeschienen, Sägeketten, anderen Ersatzteilen oder Zubehör entfällt jegliche Haftung. Zugelassene Sägeschienen und Sägeketten siehe „Auszug aus der Ersatzteilliste“.

Erste Hilfe

– Arbeiten Sie nicht alleine. Eine weitere Person sollte sich immer in Rufweite befinden.
– Halten Sie für einen eventuellen Unfall immer einen Verbandskasten bereit. Füllen Sie entnommenes Material sofort wieder auf.
– Wenn Sie Hilfe anfordern, geben Sie folgende Angaben:

• Wo geschah der Unfall?
- Was geschah?
• Wieviele Verletzte gibt es?
- Welche Verletzungen?
- Wer meldet?

Hinweis

Werden Personen mit Kreislaufstörungen zu oft Vibrationen ausgesetzt, kann es zu Schädigungen an Blutgefäßen oder des Nervensystems kommen.

Folgende Symptome können durch Vibrationen an Fingern, Händen oder Handgelenken auftreten: Einschlafen der Körperteile, Kitzeln, Schmerz, Stechen, Veränderung der Hautfarbe oder der Haut.

Werden diese Symptome festgestellt, suchen Sie einen Arzt auf.

MONTAGE

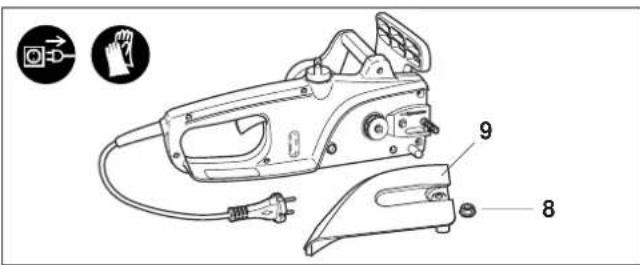

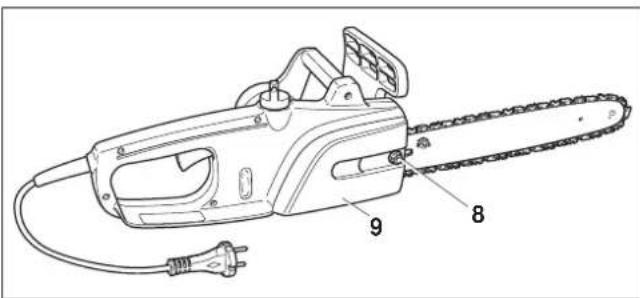

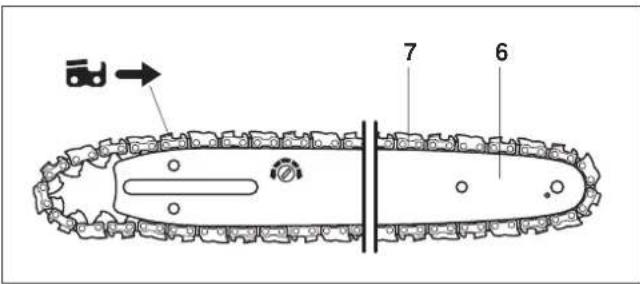

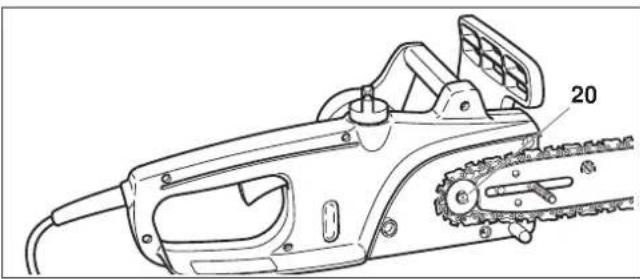

Sägeschiene und Sägekette montieren

Verwenden Sie den im Lieferumfang enthaltenen Kombischlüssel.

Motorsäge zur Montage auf einen stabilen Untergrund stellen.

Bei allen Arbeiten an der Säge unbedingt Netzstecker ziehen und Schutzhandschuhe tragen!

Motorsäge erst nach komplettem Zusammenbau und Prüfung starten!

– Befestigungsmutter (8) abschrauben.
- Kettenradschutz (9) abziehen.

7 6

• Sägekette (7) auf die Sägeschiene (6) auflegen.
• Hobelzähne auf der Oberseite der Sägeschiene müssen in Pfeilrichtung zeigen.

• Sägekette über das Kettenrad (20) führen und in die Verzahnung ziehen.
• Sägeschiene gemäß Abbildung aufsetzen.

- Kettenradschutz (9) aufsetzen und Befestigungsmutter (8) vorerst von Hand leicht anziehen.

Sägekette spannen

16

– Sägeschienenspitze leicht anheben und Kettenspannvorrichtung „QuickSet“ (16) mit Kombischlüssel rechtsherum (im Uhrzeigersinn) soweit drehen, bis Sägekette an der Schienenunterseite anliegt (siehe Kreis).
- Sägeschienenspitze weiterhin anheben und Befestigungsmutter am Kettenradschutz mit dem Kombischlüssel fest anziehen. HINWEIS: Wurde die Sägeschiene gewendet („gleichmäßige Abnutzung“, siehe Seite 10), muss die Kettenspannvorrichtung (16) linksherum (gegen den Uhrzeigersinn) für das Spannen der Sägekette gedreht werden.

Sägekettenöl einfüllen

Zur Schmierung der Sägekette und Sägeschiene verwenden Sie ein biologisch abbaubares Sägekettenöl mit Haftzusatz. Der Haftzusatz im Sägekettenöl verhindert ein zu schnelles Abschleudern des Öls von der Sägevorrichtung. Die Verwendung von Mineralölen ist nicht zulässig, da dies zu Umweltschäden führt.

BIOTOP DOLMAR Altöl

Haut- und Augenkontakt vermeiden! Augenkontakt mit Öl führt zu Reizungen. Bei Augenkontakt sofort das betroffene Auge mit klarem Wasser spülen. Danach sofort einen Arzt aufsuchen!

Niemals Altöl verwenden! Altöle enthalten Stoffe, die krebserregend sind. Die Verschmutzungen im Altöl führen zu starkem Verschleiß an der Ölpumpe, der Sägeschiene und der Sägekette. Altöle schädigen die Umwelt!

Wenn die Motorsäge das erste Mal mit Sägekettenöl befüllt wird oder der Tank vorher komplett entleert wurde, dann unbedingt Sägekettenöl bis zur Unterkante des Einfüllstutzens einfüllen; sonst können Probleme bei der Ölförderung auftreten.

• Umgebung des Öltankverschlusses (3) gut säubern, damit kein Schmutz in den Öltank gerät.
• Öltankverschluss abschrauben und Kettenöl bis zur Unterkante des Einfüllstutzen einfüllen.
• Ö Itankverschluss wieder fest aufschrauben.
• Eventuell übergelaufenes Kettenöl gut abwischen.
• Bei der ersten Inbetriebnahme dauert es bis zu 2 Minuten, bis das Sägekettenöl die Sägevorrichtung schmiert. Lassen Sie die Säge so lange ohne Belastung laufen (siehe „PRÜFUNGEN“).

Der Tankinhalt (145 ml) reicht für etwa 25 Minuten Betriebsdauer.

PRÜFUNGEN

Führen Sie vor Arbeitsbeginn die folgenden Prüfungen durch.

Kettenspannung kontrollieren

Kettenspannung nur bei gezogenem Netzstecker prüfen! Tragen Sie Schutzhandschuhe!

Die richtige Spannung der Sägekette ist dann gegeben, wenn die Sägekette an der Schienenunterseite anliegt und sich von Hand leicht ca. 5 mm von der Sägeschiene abheben läßt.

Kettenspannung häufig kontrollieren, da sich neue Sägeketten längen! Zu lockere Sägeketten können abspringen. Unfallgefahr!

Wenn die Kette zu locker ist: Lockern Sie die Befestigungsmutter am Kettenradschutz etwa eine Umdrehung. Spannen Sie die Kette wie unter „MONTAGE“, Seite 6 beschrieben.

EIN/AUS-Schalter prüfen

EIN/AUS-Schalter nur bei gezogenem Netzstecker prüfen! Ein Festsetzen des EIN/AUS-Schalters in Einschaltposition ist verboten!

14 2

• Der EIN/AUS-Schalter (2) darf sich nur drücken lassen, wenn Sie vorher den Sperrknopf (14) gedrückt halten.
• In gedrückter Stellung darf der EIN/AUS-Schalter nicht klemmen. Nach dem Loslassen muss der EIN/AUS-Schalter automatisch in die AUS-Stellung zurückgehen, und der Sperrknopf muss herausspringen.

Sollten Sie einen Fehler am EIN/AUS-Schalter bemerken, dann dürfen Sie die Motorsäge nicht benutzen. Lassen Sie das Gerät von einer DOLMAR Fachwerkstatt reparieren. Versuchen Sie nicht, die Säge selbst zu reparieren.

Wichtiger Hinweis: Im Moment des Einschaltens kann es zu kurzzeitigem Spannungseinbruch kommen. Bei ungünstigen Bedingungen im Versorgungsnetz kann dies zu einer Beeinflussung anderer Verbraucher im gleichen Bereich des Versorgungsnetzes führen. Ist die Impedanz des Versorgungsnetzes kleiner als 0,092 Ohm, kann davon ausgegangen werden, dass keine Beeinflussung stattfindet.

Kettenbremse prüfen

HINWEIS: Wenn die Motorsäge nicht anläuft, muss die Kettenbremse gelöst werden. Handschutz (5) kräftig nach hinten ziehen, bis er fühlbar einrastet.

• Beim Einschalten die Motorsäge mit beiden Händen festhalten. Die rechte Hand am hinteren Griff, linke Hand am vorderen Handgriff. Griffe fest umfassen. Schiene und Kette dürfen keinerlei Kontakt mit Gegenständen haben.
  – Zuerst Sperrknopf (14), dann EIN/AUS-Schalter (2) drücken. Die Sägekette läuft sofort an.

- Mit dem Handrücken den Handschutz (5) nach vorn drücken. Die Sägekette muss jetzt sofort zum Stillstand kommen.

Sollte die Sägekette bei dieser Prüfung nicht sofort zum Stillstand kommen, darf auf keinen Fall mit der Arbeit begonnen werden. DOLMAR Fachwerkstatt aufsuchen.

Auslaufbremse prüfen

• Motorsäge einschalten.
  – EIN/AUS-Schalter (2) ganz loslassen. Die Sägekette muss innerhalb einer Sekunde zum Stillstand kommen.

Sollte die Sägekette bei dieser Prüfung nicht innerhalb von einer Sekunde zum Stillstand kommen, darf nicht mit der Arbeit begonnen werden. DOLMAR Fachwerkstatt aufsuchen.

Kettenschmierung prüfen

Vor Arbeitsbeginn den Ölstand im Tank und die Ölförderung prüfen.

Den Ölstand erkennen Sie im Sichtfenster (10).

So prüfen Sie die Ölförderung:

- Motorsäge starten. - Laufende Sägekette ca. 15 cm über einen Baumstumpf oder den Boden halten. Bei ausreichender Schmierung bildet sich eine leichte Ölspur durch das abspritzende Öl. Auf Windrichtung achten. Setzen Sie sich nicht unnötig dem Schmierölnebel aus.

Beginnen Sie nicht mit der Arbeit, wenn sich keine Ölspur bildet. Sie verringern sonst die Lebensdauer der Sägekette. Überprüfen Sie den Ölstand. Reinigen Sie die Ölführungsnut und die Oleintrittsbohrung in der Sägeschiene (siehe unter „WARTUNG“).

ARBEITSWEISE MIT DER MOTORSÄGE

Ablängen

• Bei Ablängschnitten die Zackenleiste (13) an das zu schneidende Holz ansetzen.
• Mit laufender Sägekette in das Holz sägen. Die Säge dabei am hinteren Griff hochziehen und am vorderen Handgriff führen. Die Zackenleiste dient als Drehpunkt.
  – Nachsetzen mit leichtem Druck auf den vorderen Handgriff. Die Säge dabei etwas zurückziehen. Zackenleiste tiefer ansetzen und erneut den hinteren Griff hochziehen.
• Werden mehrere Schnitte durchgeführt, ist die Motorsäge zwischen den Schnitten auszuschalten.

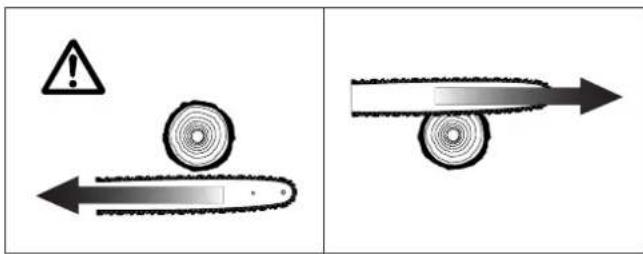

Beim Schneiden mit der Schienenoberseite kann die Motorsäge in Ihre Richtung gestoßen werden, wenn die Sägekette einklemmt. Deshalb sollten Sie mit der Schienenunterseite sägen, da dann die Säge vom Körper weggezogen wird.

A V B B A

– Schneiden Sie Holz unter Spannung zuerst auf der Druckseite (A) ein. Sägen Sie dann den Trennschnitt auf der Zugseite (B). So vermeiden Sie das Einklemmen der Schiene.

Entasten

Entastungsarbeiten dürfen nur von geschulten Personen durchgeführt werden! Verletzungsgefahr durch Kickback!

• Beim Entasten sollte die Motorsäge möglichst am Stamm abgestützt werden. Sägen Sie nicht mit der Schienenspitze (Rückschlaggefahr).
• Unbedingt auf unter Spannung stehende Äste achten. Freihängende Äste nicht von unten durchtrennen.
  – Nicht auf dem liegenden Stamm stehend Entastungsarbeiten durchführen.

Stech- und Längsschnitte

Stech- und Längsschnitte dürfen nur von speziell geschulten Personen durchgeführt werden. Verletzungsgefahr durch Kickback!

- Längsschnitte in einem möglichst flachen Winkel ansetzen. Dabei besonders vorsichtig vorgehen, da die Zackenleiste nicht verwendet werden kann.

Fällen

Fällarbeiten dürfen nur von geschulten Personen durchgeführt werden! Verletzungsgefahr!

HINWEIS: Beachten Sie lokale Vorschriften, wenn Sie einen Baum fällen möchten.

2½ 45° 45° = Fällbereich

– Vor Beginn des Fällens sicherstellen, dass:

a) sich im Fällbereich nur Personen aufhalten, die mit dem Fällen beschäftigt sind,
b) jeder Beteiligte in einem Winkel von etwa 45° hindernisfrei rückweichen kann. Erhöhte Stolpergefahr durch Elektrokabel bedenken!
c) der Stammfuß frei von allen Fremdkörpern, Gestrüpp und Ästen ist.
d) sich in Fallrichtung in einer Entfernung von 2 1/2 Baum- längen weder andere Personen noch Gegenstände befinden!

– Beurteilung des Baumes:

• Hängerichtung
• lose oder trockene Äste
  • Höhe des Baumes
• natürlicher Überhang

• ist der Baum faul?

• Windgeschwindigkeit und -richtung beachten. Bei stärke- ren Windböen Fällarbeit nicht durchführen.

• Beschneiden der Wurzelanläufe: Mit dem größten Wurzelanlauf beginnen. Als erster Schnitt wird der senkrechte durchgeführt, danach der waagerechte.

45°

– Fallkerb anlegen: Der Fallkerb gibt dem Baum die Fallrichtung und Führung. Er wird auf der Seite angelegt, in die der Baum fallen soll. Schnitt möglichst bodennah anlegen. Sägen Sie zuerst den waagerechten Schnitt bis auf eine Tiefe von 1/5–1/3 des Stammdurchmessers. Fallkerb nicht zu groß sägen! Dann den schrägen Schnitt sägen.
– Eventuelle Fallkerbkorrekturen auf der ganzen Breite nachschneiden.

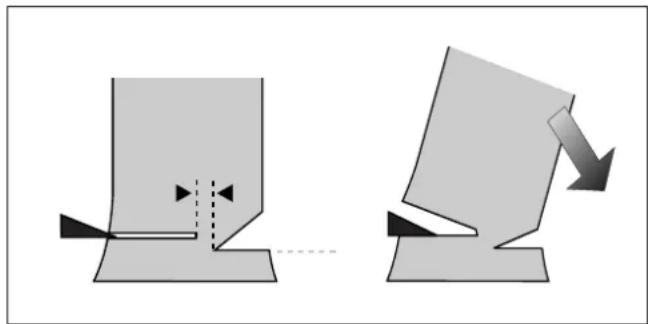

• Den Fällschnitt etwas höher als die Fallkerbsohle anlegen. Er muss exakt waagerecht ausgeführt werden. Vor dem Fallkerb ca. 1/10 des Stammdurchmessers als Bruchleiste stehenlassen.
  Die Bruchleiste wirkt als Scharnier. Sie darf auf keinen Fall durchtrennt werden, da sonst der Baum unkontrolliert fällt. Rechtzeitig Keile im Fällschnitt setzen!
• Der Fällschnitt darf nur mit Keilen aus Kunststoff oder Aluminium gesichert werden. Die Verwendung von Eisenkeilen ist verboten.
  – Nur seitwärts vom fallenden Baum aufhalten. In einem Winkel von 45° nach hinten vom fallenden Baum entfernen siehe Abb. „Fällbereich“, Seite 8). Dabei auf fallende Äste achten!

WARTUNGSARBEITEN

Führen Sie die folgenden Wartungsarbeiten regelmäßig durch. Garantieansprüche werden nur dann anerkannt, wenn diese Arbeiten regelmäßig und ordnungsgemäß ausgeführt wurden.

Sie dürfen nur Wartungsarbeiten durchführen, die in dieser Betriebsanleitung beschrieben sind. Darüber hinausgehende Arbeiten müssen von einer DOLMAR Fachwerkstatt ausgeführt werden.

Motorsäge reinigen

Reinigen Sie die Säge regelmäßig mit einem trockenen Lappen. Besonders die Griffe müssen frei von Öl sein.

Kunststoffgehäuse überprüfen.

Führen Sie regelmäßig eine Sichtprüfung aller Gehäuseteile durch. Bei Beschädigungen von Gehäuseteilen umgehend fachgerechte Reparatur in einer DOLMAR Fachwerkstatt veranlassen.

Sägekette schärfen

Bei allen Arbeiten an der Sägekette unbedingt Netzstecker ziehen und Schutzhandschuhe tragen!

Die Sägekette nachschärfen, wenn:

• holzmehlartige Sägespäne beim Sägen von feuchtem Holz entstehen;
• die Kette auch bei stärkerem Druck nur mühevoll ins Holz zieht;
  – die Schnittkante sichtbar beschädigt ist;
• die Säge im Holz einseitig nach links oder rechts verläuft. Die Ursache hierfür liegt in einer ungleichmäßigen Schärfung der Sägekette oder einer einseitigen Beschädigung.

Schärfen Sie die Sägekette häufig, aber nehmen Sie wenig Material weg.

Für das einfache Nachschärfen genügen meist 2–3 Feilenstriche. Nach mehrmaligem Schärfen die Sägekette in einer DOLMAR Fachwerkstatt nachschärfen lassen.

Schärfkriterien:

• Alle Hobelzähne müssen gleich lang sein (Maß a). Verschieden hohe Hobelzähne verursachen rauhen Kettenlauf und können Kettenrisse verursachen!
• Sägekette nicht erneut schärfen, wenn die Hobelzahn-Mindestlänge von 3 mm erreicht ist. Sie müssen dann eine neue Sägekette montieren.
  – Der Abstand zwischen Tiefenbegrenzer (runde Nase) und Schneidkante bestimmt die Spandicke. Die besten Schnittergebnisse werden mit einem Tiefenbegrenzerabstand von 0,5 mm bzw. 0,65 mm erreicht.

Ein zu großer Abstand erhöht die Rückschlaggefahr!

0,5 mm (bei Typ 290) 0,65 mm (bei Typ 092) a a min. 3 mm a

• Der Schärfwinkel von 30° muss bei allen Hobelzähnen unbedingt gleich sein. Unterschiedliche Winkel verursachen einen rauhen, ungleichmäßigen Kettenlauf, fördern den Verschleiß und führen zu Kettenbrüchen!
• Der Brustwinkel des Hobelzahnes von 80° bzw. 85° ergibt sich durch die Eindringtiefe der Rundfeile. Wenn die vorgeschriebene Feile richtig geführt wird, ergibt sich der korrekte Brustwinkel von selbst.

30° 30°

80° (bei Typ 290) 85° (bei Typ 092) 80° 85°

Feile und Feilenführung

- Verwenden Sie zum Schärfen eine Spezial-Sägekettenrundfeile ø 4,5 mm (für Kettentyp 290) und ø 4,0 mm (für Kettentyp 092). Normale Rundfeilen sind ungeeignet. Bestellnummer siehe „Zubehör“.

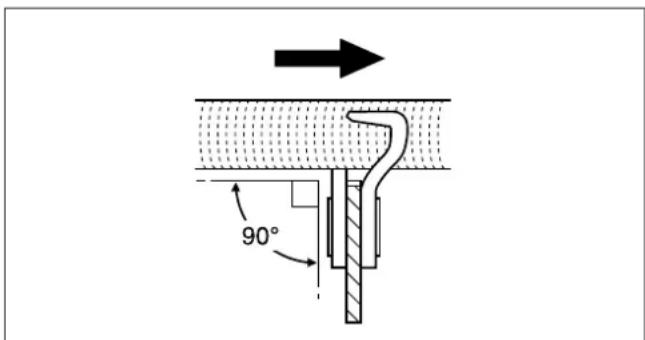

90°

– Die Feile soll nur im Vorwärtsstrich (Pfeil) greifen. Beim Zurückführen die Feile vom Material abheben.
- Der kürzeste Hobelzahn wird zuerst geschärft. Die Länge dieses Zahnes ist dann das Sollmaß für alle anderen Hobelzähne der Sägekette.

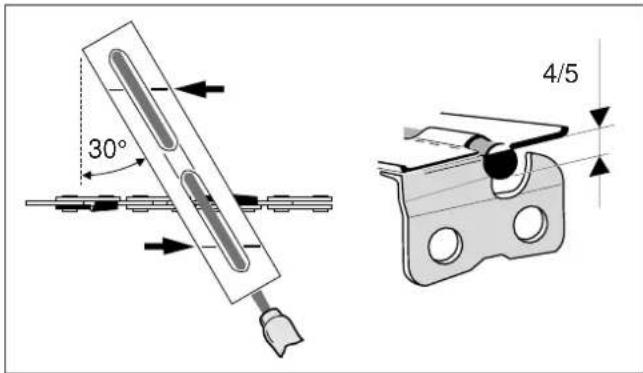

– Feile wie in Bild gezeigt führen.

30° 4/5

- Ein Feilenhalter erleichtert die Feilenführung. Er besitzt Markierungen für den korrekten Schärfwinkel von 30° (Markierungen parallel zur Sägekette ausrichten) und begrenzt die Einsinktiefe (4/5 Feilendurchmesser). Bestellnummer siehe „Zubehör“.

• Im Anschluss an das Nachschärfen die Höhe des Tiefenbegrenzers mit der Kettenmeßlehre überprüfen. Bestellnummer siehe „Zubehör“.
• Auch den geringsten Überstand mit einer Spezial-Flachfeile (Bestellnummer siehe „Zubehör“) entfernen.
  – Tiefenbegrenzer vorne wieder abrunden.

Sägeschiene reinigen und Umlenkstern nachschmieren

Unbedingt Schutzhandschuhe tragen. Verletzungsgefahr an Graten.

Die Laufflächen der Sägeschiene regelmäßig auf Beschädigungen überprüfen, mit geeignetem Werkzeug reinigen, und wenn notwendig entgraten.

Bei intensiver Nutzung der Motorsäge das Lager des Umlenksterns 1x wöchentlich nachschmieren. Die 2 mm große Bohrung an der Sägeschienenspitze vor dem Nachschmieren sorgfältig reinigen und geringe Menge Mehrzweckfett einpressen (siehe „Zubehör“).

Ölführung reinigen

- Die Ölführungsnut (21) sowie die Öleintrittsbohrung (22) in der Sägeschiene regelmäßig reinigen.

Neue Sägekette

Verwenden Sie zwei bis drei Sägeketten wechselweise, damit sich Sägekette, Kettenrad und Laufflächen der Sägeschiene gleichmäßig abnutzen.

Um ein gleichmäßiges Abnutzen der Sägeschienennut zu erreichen, wenden Sie beim Kettenwechsel die Sägeschiene.

Nur für diese Säge zugelassene Ketten und Schienen verwenden (siehe „TECHNISCHE DATEN“)!

22 20 20

Bevor Sie eine neue Sägekette auflegen, überprüfen Sie den Zustand des Kettenrades (20).

Ein eingelaufenes Kettenrad führt zu Beschädigungen an einer neuen Sägekette. Lassen Sie es unbedingt erneuern!

Beim Wechsel des Kettenrades immer einen neuen Sicherungsring (22) verwenden.

Wartung der Ketten- und Auslaufbremse

Die Bremssysteme sind sehr wichtige Sicherheitseinrichtungen und wie jedes Teil auch einem gewissen Verschleiß ausgesetzt. Sie müssen regelmäßig von einer DOLMAR Fachwerkstatt überprüft werden. Das dient Ihrem eigenen Schutz.

LAGERUNG/AUSSERBETRIEBNAHME

Biologisch abbaubares Sägekettenöl ist nur begrenzt haltbar. Nach einer Frist von 2 Jahren ab dem aufgedruckten Herstelldatum neigen Bioöle zu Verklebungen und verursachen dadurch Schäden an Ölpumpe oder ölführenden Bauteilen.

• Vor einer längeren Außerbetriebnahme den Öltank entleeren und anschließend mit etwas Motoröl (SAE 30) befüllen.
• Die Motorsäge einige Zeit betreiben, damit alle Bioölreste aus Tank, Ölleitungssystem und Sägevorrichtung gespült werden.

Nach Außerbetriebnahme des Gerätes ist es normal, dass noch einige Zeit geringe Mengen von Kettenöl austreten. Es handelt sich hierbei um keinen Defekt!

Geeignete Unterlage verwenden!

Für erneute Inbetriebnahme wieder frisches BIOTOP-Säge-kettenöl einfüllen.

STÖRUNGSSUCHE AUSZUG AUS DER ERSATZTEILLISTE

Störung	Ursache	siehe Seite
Säge arbeitet nicht	keine Stromversorgung	4
	Kabel defekt	4
	Kettenbremse ausgelöst	7
	Netzsicherung ausgelöst	4
Mangelnde Leistung	Kohlebürsten verschlissen	-
Keine Kettenschmie-rung	Öltank leer	6
	Ölführungsnut verschmutzt	10
Sägekette steht nicht schlagartig	Kettenbremse defekt	7
Sägekette läuft mehr als eine Sekunde nach	Auslaufbremse defekt	7

GARANTIE

DOLMAR garantiert eine einwandfreie Qualität und übernimmt, unbeschadet der gesetzlichen Gewährleistung, im Falle von Material- oder Herstellungsfehlern Garantie. Die Garantiezeit beträgt bei ausschließlich privater Nutzung 24 Monate und bei gewerblich / beruflichem Gebrauch oder bei Einsatz im Vermietgeschäft 12 Monate. Die gewährte Garantie hat nur in Deutschland und Österreich Gültigkeit.

Jegliche Garantiearbeiten werden durch einen DOLMAR-Fachhändler bzw. einer DOLMAR Service-Werkstatt ausgeführt. Hierbei behalten wir uns das Recht auf eine zweimalige Nachbesserung, bei gleichem Fehler, vor. Schlägt eine Nachbesserung fehl oder ist diese unmöglich, kann das Gerät gegen ein gleichwertiges Gerät getauscht werden. Ist auch der Austausch erfolglos oder unmöglich besteht die Möglichkeit der Wandlung.

Normaler Verschleiß, natürliche Alterung, unsachgemäße Nutzung sowie Reinigungs,- Pflege- und Einstellarbeiten unterliegen generell nicht der Garantie. Der Garantieanspruch muss durch einen maschinell erstellten Original-Kaufbeleg nachgewiesen werden. Fragen Sie im Zweifelsfall Ihren Verkäufer. Er ist als Verkäufer des Produktes für die Gewährleistung verantwortlich. Betriebs- und Nutzungsbedingt unterliegen einige Bauteile, auch bei bestimmungsgemäßem Gebrauch, einem normalen Verschleiß und müssen gegebenenfalls rechtzeitig ersetzt werden.

Dazu gehören bei einer Kettensäge mit Elektromotor:

Sägekette und Sägeschiene, Ritzel, Ein-/ Ausschalter Kohlebürsten und die Ölpumpe. Wir bitten um Ihr Verständnis, dass fürfolgende Schadensursachen keine Garantie übernommen werden kann:

Nichtbeachtung der Betriebsanleitung. Unterlassung von notwendigen Wartungs- und Reinigungsarbeiten. Offensichtliche Überlastung durch anhaltende Überschreitung der Leistungsobergrenze. Verwendung von nicht zugelassenen Sägeschienen und Ketten. Verwendung nicht zugelassener Schienen- und Kettenlängen. Gewaltanwendung, unsachgemäße Behandlung, Mißbrauch oder Unglücksfall. Überhitzungsschaden auf Grund verschmutzter Kühlluftzufuhr am Motorgehäuse. Verwendung ungeeigneter Ersatzteile bzw. nicht Original DOLMAR Teile, soweit schadensverursachend. Verwendung ungeeigneter oder überlagterter Betriebsstoffe. Eingriffe nicht sachkundiger Personen oder unsachgemäße Instandsetzungsversuche.

Wichtige Information bei Ersatzteilbestellungen von Sägeketten und Sägeschienen!

Die ES-4A, 5A, 32A und 37A haben serienmäßig eine Säge- schiene mit 1,1 mm Nutbreite. Nur die entsprechende Säge- kette mit 1,1 mm Treibgliedstärke benutzen! Die Sägeschienen 1,1 mm Nutbreite sind mit diesem Symbol 📁 gekennzeichnet.

Die ES-6A und ES-41A hat serienmäßig eine Sägeschiene mit 1,3 mm Nutbreite. Nur die entsprechende Sägekette mit 1,3 mm Treibgliedstärke benutzen!

Nur Original DOLMAR Ersatzteile verwenden. Für Reparaturen und Ersatz anderer Teile ist Ihre DOLMAR Fachwerkstatt zuständig.

Ersatzteile

Pos.	DOLMAR-Nr.	Stck.	Benennung
1	205 114 203 1	Öltankverschluss kpl.
2	511 290 046	1	Sägekette 3/8" für 30 cm, 1,1 mm
	511 290 052	1	Sägekette 3/8" für 35 cm, 1,1 mm
	528 092 056	1	Sägekette 3/8" für 40 cm, 1,3 mm
3	412 030 211 1	Sternschiene 30 cm (12"), 1,1 mm
	412 035 211	1 Sternschiene 35 cm (14"), 1,1 mm
	412 040 061	1 Sternschiene 40 cm (16"), 1,3 mm
6	210 224 010 1	Kettenrad
7	930 108 100 1	Sicherungsring
8	923 208 004 1	Befestigungsmutter
9	210 213 102 1	Kettenradschutz
10	941 713 001 1	Kombischlüssel SW 13
11	952 100 133	1	Sägekettenschutz (30–40 cm)

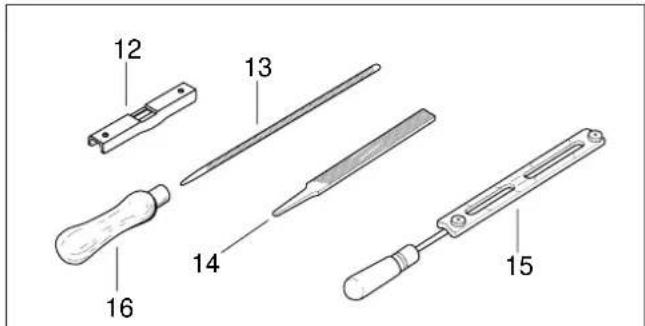

Zubehör

(nicht im Lieferumfang)

12 13 14 15 16

Pos.	DOLMAR-Nr. Benennung
12	953 100 290	Kettenmesslehre 3/8" (für Kettentyp 290)
12	953 100 090	Kettenmesslehre 3/8" (für Kettentyp 092)
13	953 003 100	Rundfeile ø 4,5 mm (für Kettentyp 290)
13	953 003 090	Rundfeile ø 4,0 mm (für Kettentyp 092)
14	953 003 060 Flachfeile
15	953 030 020	Feilenhalter kpl. 3/8" mit Feile ø 4,5 mm
15	953 030 010	Feilenhalter kpl. 3/8" mit Feile ø 4,0 mm
16	953 004 010 Feilenheft
-	980 008 210	BIOTOP Kettensägenöl 1 I
-	980 008 211	BIOTOP Kettensägenöl 5 I
-	980 008 213	BIOTOP Kettensägenöl 20 I
-	944 360 000 Mehrzweckfett
-	944 350 000 Fettpresse
